SR1605AA 8路5A窗帘模块.doc

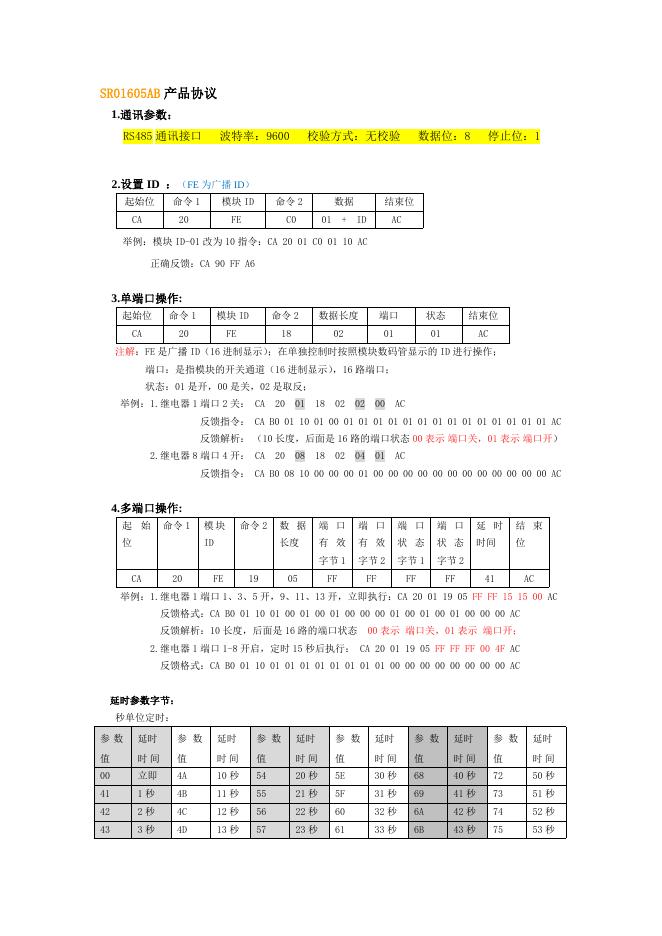

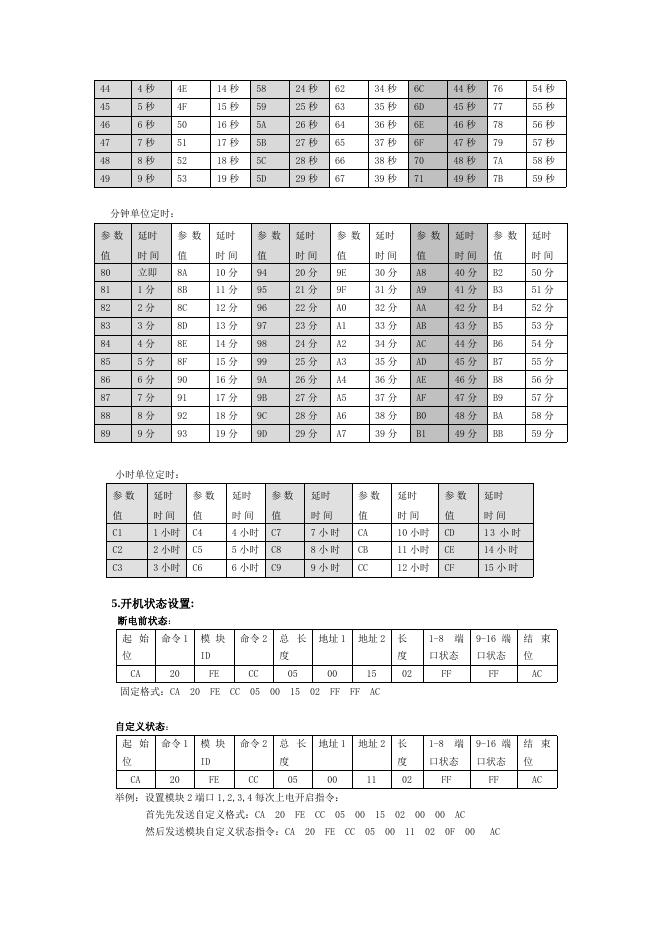

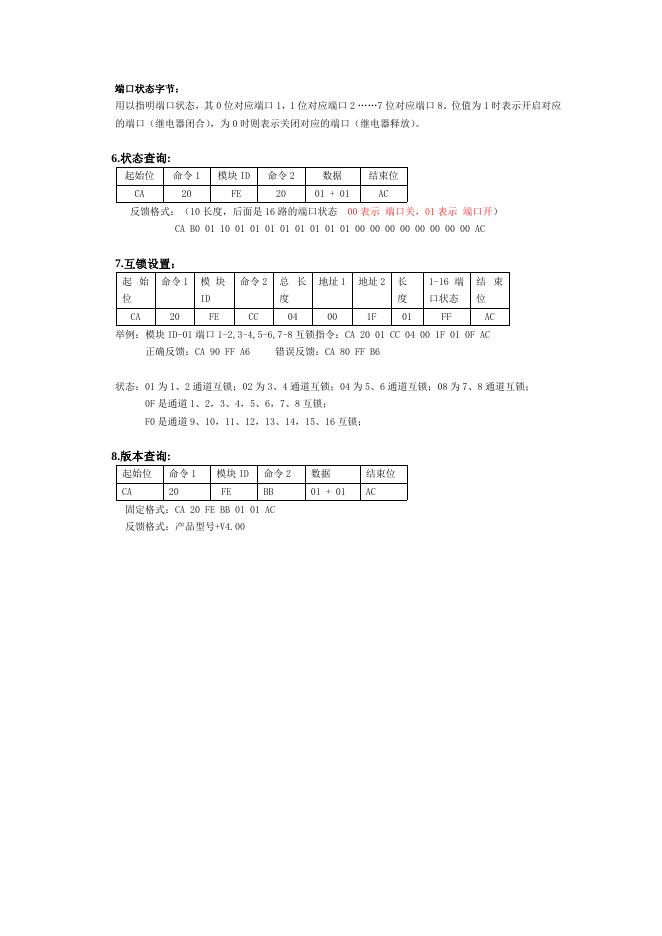

SR01605AB 说明书产品图片产品特性及参数规格模块特性参数规格一、8路窗帘控制，专控电动设备如：窗帘开关、受控回路 8X2路互锁回路开关负载(阻性) 5A AC 250V 二、每个回路最大输出5A；最大切换电流 5 A 三、每个回路具有手动按钮开关；每回路延时操作时间 0秒-15小时四、导轨汇流排总线连接，稳定、可靠、免去连接继电器寿命大于60，000次供电电压 DC 24V 静功率消耗 0.16W （6.8mA）卷闸门开关、升降器等；弱电控制线麻烦；五、具有延时操作功能，延时时间0秒-15小时；六、具有回路端口上电时端口开关状态设定功能；最大功耗 0.75W （31.5mA）七、通用的电工产品接线方式，上进下出，安全可 RS485 控制端口靠，简单易明；八、ID号可通过面板按键设定，平时为不显示，需 EC－NET总线A 安装方式要时可触发显示；九、开关状态面板显示，并可通过面板按键进行开关操作；十、具有继电器防打火电路，有效防止继电器触点烧死现象；十一、符合DIN EN 50022标准导轨安装，安装拆卸方便；十二、高强度弹性热朔外壳，强抗冲击，可回收，强阻燃性；十三、8个模数宽度（一个模数宽度=18mm）； DIN EN 50022标准导轨式安装运行温度/湿度 -10-70℃ / 20%-93% RH 存储温度/湿度 -0-50 ℃ / 20%-93% RH 外观尺寸（长/宽/厚） 82mm×65mm×144mm （八模数宽度） SR01605AB 产品协议 1.通讯参数： RS485 通讯接口波特率：9600 校验方式：无校验数据位：8 停止位：1 2.设置 ID ：（FE 为广播 ID）起始位命令 1 模块 ID 命令 2 CA 20 FE C0 数据 01 + 结束位 ID AC 举例：模块 ID-01 改为 10 指令：CA 20 01 C0 01 10 AC 正确反馈：CA 90 FF A6 3.单端口操作: 起始位命令 1 模块 ID 命令 2 数据长度端口状态结束位 CA 20 FE 18 02 01 01 AC 注解：FE 是广播 ID（16 进制显示）；在单独控制时按照模块数码管显示的 ID 进行操作；端口：是指模块的开关通道（16 进制显示），16 路端口；状态：01 是开，00 是关，02 是取反；举例：1.继电器 1 端口 2 关： CA 20 01 18 02 02 00 AC 反馈指令： CA B0 01 10 01 00 01 01 01 01 01 01 01 01 01 01 01 01 01 01 AC 反馈解析：（10 长度，后面是 16 路的端口状态 00 表示端口关，01 表示端口开） 2.继电器 8 端口 4 开： CA 20 08 18 02 04 01 AC 反馈指令： CA B0 08 10 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 AC 4.多端口操作: 起始命令 1 位模块命令 2 ID CA 20 FE 数据端口端口端口端口延时结束长度有效有效状态状态时间位字节 1 字节 2 字节 1 字节 2 FF FF FF FF 19 05 41 AC 举例：1.继电器 1 端口 1、3、5 开，9、11、13 开，立即执行：CA 20 01 19 05 FF FF 15 15 00 AC 反馈格式：CA B0 01 10 01 00 01 00 01 00 00 00 01 00 01 00 01 00 00 00 AC 反馈解析：10 长度，后面是 16 路的端口状态 00 表示端口关，01 表示端口开； 2.继电器 1 端口 1-8 开启，定时 15 秒后执行： CA 20 01 19 05 FF FF FF 00 4F AC 反馈格式：CA B0 01 10 01 01 01 01 01 01 01 01 00 00 00 00 00 00 00 00 AC 延时参数字节：秒单位定时：参数延时参数延时参数延时参数延时参数延时参数延时值时间值时间值时间值时间值时间值时间 00 立即 4A 10 秒 54 20 秒 5E 30 秒 68 40 秒 72 50 秒 41 1秒 4B 11 秒 55 21 秒 5F 31 秒 69 41 秒 73 51 秒 42 2秒 4C 12 秒 56 22 秒 60 32 秒 6A 42 秒 74 52 秒 43 3秒 4D 13 秒 57 23 秒 61 33 秒 6B 43 秒 75 53 秒 44 4秒 4E 14 秒 58 24 秒 62 34 秒 6C 44 秒 76 54 秒 45 5秒 4F 15 秒 59 25 秒 63 35 秒 6D 45 秒 77 55 秒 46 6秒 50 16 秒 5A 26 秒 64 36 秒 6E 46 秒 78 56 秒 47 7秒 51 17 秒 5B 27 秒 65 37 秒 6F 47 秒 79 57 秒 48 8秒 52 18 秒 5C 28 秒 66 38 秒 70 48 秒 7A 58 秒 49 9秒 53 19 秒 5D 29 秒 67 39 秒 71 49 秒 7B 59 秒分钟单位定时：参数延时参数延时参数延时参数延时参数延时参数延时值时间值时间值时间值时间值时间值时间 80 立即 8A 10 分 94 20 分 9E 30 分 A8 40 分 B2 50 分 81 1分 8B 11 分 95 21 分 9F 31 分 A9 41 分 B3 51 分 82 2分 8C 12 分 96 22 分 A0 32 分 AA 42 分 B4 52 分 83 3分 8D 13 分 97 23 分 A1 33 分 AB 43 分 B5 53 分 84 4分 8E 14 分 98 24 分 A2 34 分 AC 44 分 B6 54 分 85 5分 8F 15 分 99 25 分 A3 35 分 AD 45 分 B7 55 分 86 6分 90 16 分 9A 26 分 A4 36 分 AE 46 分 B8 56 分 87 7分 91 17 分 9B 27 分 A5 37 分 AF 47 分 B9 57 分 88 8分 92 18 分 9C 28 分 A6 38 分 B0 48 分 BA 58 分 89 9分 93 19 分 9D 29 分 A7 39 分 B1 49 分 BB 59 分小时单位定时：参数延时参数延时参数延时参数延时参数延时值时间值时间值时间值时间值时间 C1 1 小时 C4 4 小时 C7 7小时 CA 10 小时 CD 13 小时 C2 2 小时 C5 5 小时 C8 8小时 CB 11 小时 CE 14 小时 C3 3 小时 C6 6 小时 C9 9小时 CC 12 小时 CF 15 小时地址 2 长 1-8 端 9-16 端结束度口状态口状态位 02 FF FF AC 5.开机状态设置: 断电前状态：起始命令 1 模块位命令 2 ID CA 20 固定格式：CA FE 地址 1 度 FE 20 总长 CC CC 05 05 00 00 15 02 15 FF FF AC 自定义状态：起始命令 1 位 CA 模块命令 2 ID 20 FE 总长地址 1 地址 2 度 CC 05 00 11 长 1-8 端 9-16 端结束度口状态口状态位 02 FF FF 举例：设置模块 2 端口 1,2,3,4 每次上电开启指令：首先先发送自定义格式：CA 20 然后发送模块自定义状态指令：CA FE CC 20 05 FE 00 CC 15 05 02 00 00 11 00 02 AC 0F 00 AC AC 端口状态字节：用以指明端口状态，其 0 位对应端口 1，1 位对应端口 2 ……7 位对应端口 8。位值为 1 时表示开启对应的端口（继电器闭合），为 0 时则表示关闭对应的端口（继电器释放）。 6.状态查询: 起始位命令 1 模块 ID 命令 2 数据结束位 CA 20 FE 20 01 + 01 AC 反馈格式：（10 长度，后面是 16 路的端口状态 00 表示端口关，01 表示端口开） CA B0 01 10 01 01 01 01 01 01 01 01 00 00 00 00 00 00 00 00 AC 7.互锁设置：起始命令 1 位模块命令 2 ID 总长 CA 20 地址 1 地址 2 度 FE CC 04 00 1F 长 1-16 端结束度口状态位 01 FF AC 举例：模块 ID-01 端口 1-2,3-4,5-6,7-8 互锁指令：CA 20 01 CC 04 00 1F 01 0F AC 正确反馈：CA 90 FF A6 错误反馈：CA 80 FF B6 状态：01 为 1、2 通道互锁；02 为 3、4 通道互锁；04 为 5、6 通道互锁；08 为 7、8 通道互锁； 0F 是通道 1、2，3、4，5、6，7、8 互锁； F0 是通道 9、10，11、12，13、14，15、16 互锁； 8.版本查询: 起始位命令 1 模块 ID 命令 2 数据结束位 CA 20 FE BB 01 + 01 AC 固定格式：CA 20 FE BB 01 01 AC 反馈格式：产品型号+V4.00
