南瑞继保RCS-9626CN电动机保护测控装置使用说明书

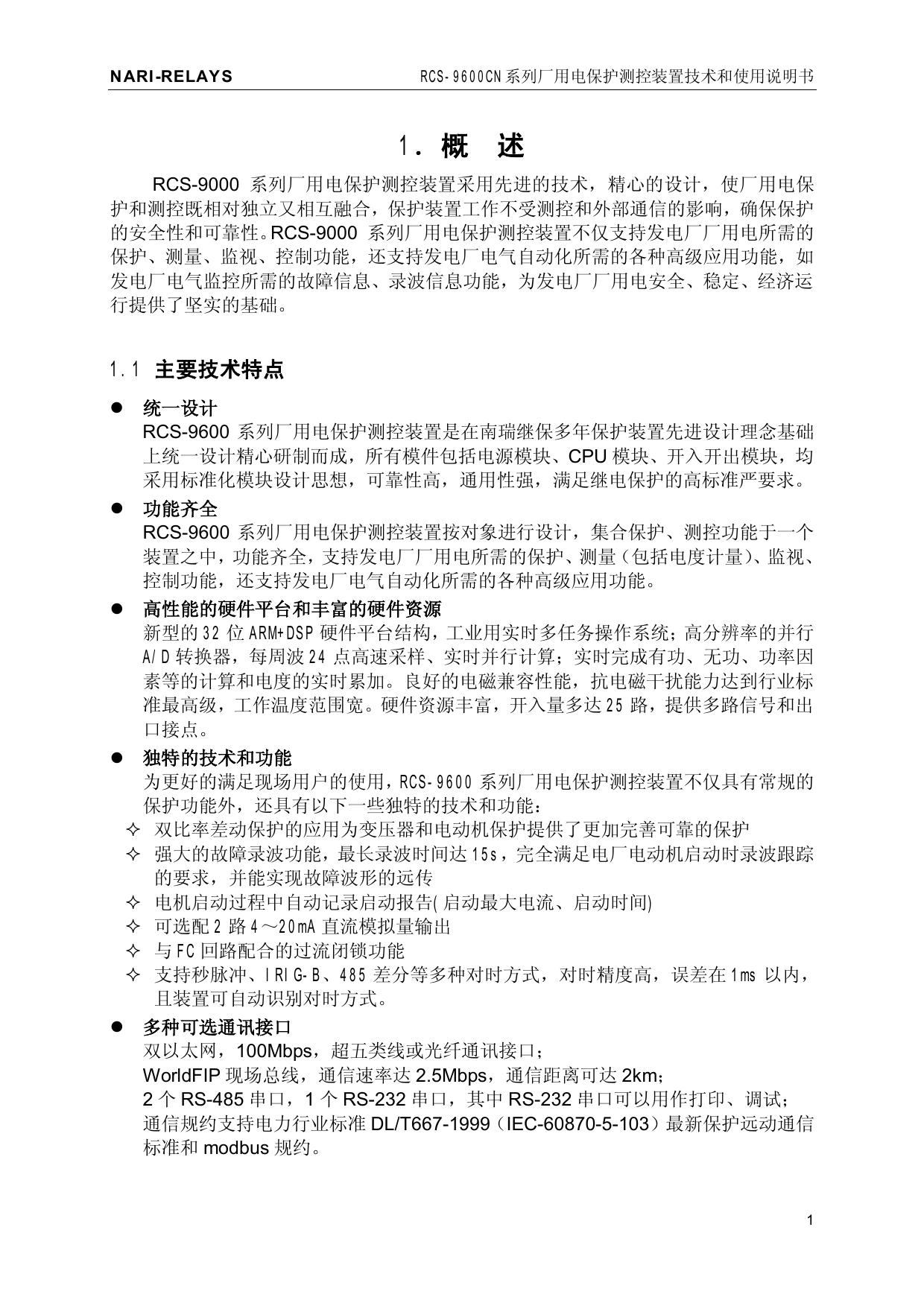

ZL_DYBH0403.0712 RCS-9600CN 系列厂用电保护测控装置 技术和使用说明书 南瑞继保电气有限公司版权所有 本说明书适用于版本程序：RCS-962XCN V2.** 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相 符。 更多产品信息，请访问互联网：http://www.nari-relays.com 目 1．概 录 述 ..............................................................................................................................1 1.1 主要技术特点................................................................................................................1 1.2 RCS-9000 系列厂用电保护测控装置简述 ......................................................................2 1.3 RCS-9000 系列保护测控装置的保护信息功能 ...............................................................5 1.4 RCS-9000 系列保护测控装置的主要技术数据 ...............................................................5 2．RCS-9622CN 厂用变压器保护测控装置............................................................................8 2.1 基本配置及功能 ............................................................................................................8 2.2 装置原理.....................................................................................................................10 2.3 装置跳线说明..............................................................................................................14 2.4 装置背板端子及说明 ...................................................................................................15 2.5 定值整定.....................................................................................................................17 2.6 保护原理图及端子图 ...................................................................................................22 2.7 调试大纲.....................................................................................................................25 3. RCS-9624CN 厂用变压器保护测控装置 ...........................................................................34 3.1 基本配置及功能 ..........................................................................................................34 3.2 装置原理.....................................................................................................................36 3.3 装置跳线说明..............................................................................................................38 3.4 装置背板端子及说明 ...................................................................................................38 3.5 装置定值整定..............................................................................................................40 3.6 保护原理图及端子图 ...................................................................................................44 3.7 装置调试大纲..............................................................................................................47 4. RCS-9625CN 线路保护测控装置 ......................................................................................51 4.1 基本配置及功能 ..........................................................................................................51 4.2 装置原理.....................................................................................................................53 4.3 装置跳线说明..............................................................................................................55 4.4 装置背板端子及说明 ...................................................................................................55 4.5 装置定值整定..............................................................................................................57 4.6 保护原理图及端子图 ...................................................................................................61 4.7 装置调试大纲..............................................................................................................64 5. RCS-9626CN 电动机保护测控装置 ..................................................................................69 5.1 基本配置及功能 ..........................................................................................................69 5.2 装置原理.....................................................................................................................71 5.3 装置跳线说明..............................................................................................................73 5.4 装置背板端子及说明 ...................................................................................................73 5.5 装置定值整定..............................................................................................................75 5.6 保护原理及端子图.......................................................................................................78 5.7 调试大纲.....................................................................................................................81 6. RCS-9627CN 电动机保护测控装置 ..................................................................................87 6.1 基本配置及功能 ..........................................................................................................87 6.2 装置原理.....................................................................................................................89 6.3 装置跳线说明..............................................................................................................92 6.4 装置背板端子及说明 ...................................................................................................93 6.5 装置定值整定..............................................................................................................95 6.6 保护原理图及端子图 ...................................................................................................98 6.7 调试大纲...................................................................................................................101 7. RCS-9628CN 母线电压保护测控装置.............................................................................107 7.1 基本配置及功能 ........................................................................................................107 7.2 装置原理...................................................................................................................109 7.3 装置跳线说明 ............................................................................................................110 7.4 装置背板端子及说明 .................................................................................................110 7.5 装置定值整定............................................................................................................111 7.6 保护原理图及端子图..................................................................................................114 7.7 调试大纲 ...................................................................................................................116 8. RCS-9629CN 备用电源自投与测控装置 .........................................................................120 8.1 基本配置及功能 ........................................................................................................120 8.2 装置原理...................................................................................................................122 8.3 装置跳线说明 ............................................................................................................125 8.4 装置背板端子及说明 .................................................................................................125 8.5 装置定值整定............................................................................................................126 8.6 保护原理图及端子图 .................................................................................................130 8.7 调试大纲 ...................................................................................................................132 9. RCS-9000 系列厂用电保护测控装置整定计算导则 .........................................................137 9.1 厂用变压器保护与测控装置整定说明 ........................................................................137 9.2 线路保护与测控装置整定说明 ...................................................................................142 9.3 电动机保护与测控装置整定说明................................................................................144 9.4 母线电压保护与测控装置整定说明 ............................................................................147 9.5 备用电源自投与测控装置整定说明 ............................................................................148 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 1．概 述 RCS-9000 系列厂用电保护测控装置采用先进的技术，精心的设计，使厂用电保 护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护 的安全性和可靠性。RCS-9000 系列厂用电保护测控装置不仅支持发电厂厂用电所需的 保护、测量、监视、控制功能，还支持发电厂电气自动化所需的各种高级应用功能，如 发电厂电气监控所需的故障信息、录波信息功能，为发电厂厂用电安全、稳定、经济运 行提供了坚实的基础。 1.1 主要技术特点 l 统一设计 RCS-9600 系列厂用电保护测控装置是在南瑞继保多年保护装置先进设计理念基础 上统一设计精心研制而成，所有模件包括电源模块、CPU 模块、开入开出模块，均 采用标准化模块设计思想，可靠性高，通用性强，满足继电保护的高标准严要求。 l 功能齐全 RCS-9600 系列厂用电保护测控装置按对象进行设计，集合保护、测控功能于一个 装置之中，功能齐全，支持发电厂厂用电所需的保护、测量（包括电度计量）、监视、 控制功能，还支持发电厂电气自动化所需的各种高级应用功能。 高性能的硬件平台和丰富的硬件资源 新型的 32 位 ARM+DSP 硬件平台结构，工业用实时多任务操作系统；高分辨率的并行 A/D 转换器，每周波 24 点高速采样、实时并行计算；实时完成有功、无功、功率因 素等的计算和电度的实时累加。良好的电磁兼容性能，抗电磁干扰能力达到行业标 准最高级，工作温度范围宽。硬件资源丰富，开入量多达 25 路，提供多路信号和出 口接点。 l l 独特的技术和功能 为更好的满足现场用户的使用，RCS-9600 系列厂用电保护测控装置不仅具有常规的 保护功能外，还具有以下一些独特的技术和功能： ² 双比率差动保护的应用为变压器和电动机保护提供了更加完善可靠的保护 ² 强大的故障录波功能，最长录波时间达 15s，完全满足电厂电动机启动时录波跟踪 的要求，并能实现故障波形的远传 ² 电机启动过程中自动记录启动报告(启动最大电流、启动时间) ² 可选配 2 路 4～20mA 直流模拟量输出 ² 与 FC 回路配合的过流闭锁功能 ² 支持秒脉冲、IRIG-B、485 差分等多种对时方式，对时精度高，误差在 1ms 以内， 且装置可自动识别对时方式。 l 多种可选通讯接口 双以太网，100Mbps，超五类线或光纤通讯接口； WorldFIP 现场总线，通信速率达 2.5Mbps，通信距离可达 2km； 2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口可以用作打印、调试； 通信规约支持电力行业标准 DL/T667-1999（IEC-60870-5-103）最新保护远动通信 标准和 modbus 规约。 1 NARI-RELAYS l RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 保护测控装置业绩 RCS-9600 系列保护测控装置适用于电力系统和发电厂系统，已应用于山东邹县电 厂 2×1000MW 机组、辽宁康平电厂 2×600MW 机组、江苏常熟电厂 2×300MW 机组、 尼日利亚帕帕兰多燃机电站等工程，装置应用总数量超过 7 万台，运行可靠稳定。 1.2 RCS-9000 系列厂用电保护测控装置简述 l RCS-9622CN 厂用变压器保护测控装置 RCS－9622CN 适用于发电厂的两圈厂用变压器的保护和测控装置。可以组屏安装， 也可就地安装到开关柜。 保护功能： （1）差动速断保护； （2）比率差动保护，二次谐波制动原理； （3）高压侧三段过流保护（其中 I、II 段可选择经复压闭锁，III 段可选择为反时 限，不经复压闭锁）； （4）高压侧二段负序过流保护； （5）过负荷报警； （6）高压侧接地保护：两段定时限零序过流保护，零序 II 段可整定为报警或跳闸； （7）低压侧接地保护：两段定时限零序过流保护，零序 II 段可整定为反时限零序 过流； （8）FC 回路配合的过流闭锁功能； （9）3 路非电量保护（两路报警或跳闸，一路跳闸）； （10）独立的操作回路及故障录波； 测控功能： （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； （3）高压侧 IA、Ios、IC，P、Q、COSф等模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口； l RCS-9624CN 厂用变保护测控装置 RCS-9624CN 适用于 3～35KV 电压等级小电流接地系统或小电阻接地统中厂用变的 保护测控装置。可以组屏安装，也可就地安装到开关柜。 保护功能： （1）高压侧三段过流保护（其中 I、II 段可选择经复压闭锁，III 段可选择为反时 限，不经复压闭锁）； （2）高压侧两段定时限负序过流保护； （3）高压侧接地保护：两段定时限零序过流保护，零序 II 段可整定为报警或跳闸； （4）低压侧接地保护（两段定时限零序过流，其中零序 II 段可整定为反时限零序 过流）； （5）过负荷报警； （6）FC 回路配合的过流闭锁功能； （7）非电量保护； （8）独立的操作回路及故障录波。 2 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 测控功能： （1）10 路遥信开入采集，装置遥信变位以及事故遥信； （2）变压器高压侧断路器正常遥控分、合； （3）IA、IC、I0、UAB、UBC、UCA、P、Q、COSф、F 等模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口 l RCS-9625CN 线路保护测控装置 RCS-9625CN 线路保护测控装置适用于电厂馈线、分支或母线分段的综合保护及测 控，可在开关柜就地安装。 保护功能： （1）三段过流保护（其中 I、II 段可选择经复压闭锁，III 段不经复压闭锁,可选 择为反时限）； （2）二段零序过流保护（零序电流可以外加，也可使用自产零序电流，其中第二段 可通过整定选择作为报警或者跳闸功能）； （3）过负荷保护（可通过整定选择作为报警或者跳闸功能）； （4﹚三相一次重合闸； （5）合闸后加速保护； （6）FC 回路配合的过流闭锁功能； （7）独立的操作回路。 测控功能： （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； （3）UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 等 10 个模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口； l RCS-9626CN 电动机保护测控装置 RCS-9626CN 适用于 3-10KV 电压等级的中高压电动机保护测控装置，可在开关柜就 地安装。 保护功能： （1）短路保护、启动时间过长及堵转保护：三段定时限过流保护； （2）不平衡保护（包括断相和反相）：两段负序过流保护（其中负序二段可选择整 定为反时限）； （3）过负荷保护； （4）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能； （5）接地保护：零序过流保护； （6）低电压保护； （7）FC 回路配合的过流闭锁功能； （8）三路非电量保护； （9）独立的操作回路及故障录波。 测控功能： （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； 3 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 （3）P、Q、IA、IC、COSф等模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口； l RCS-9627CN 电动机保护测控装置 RCS-9627CN 适用于 3-10KV 电压等级中高压电动机保护测控装置，可在开关柜就地 安装。 保护功能： （1）电流纵差保护／磁平衡差动保护； （2）短路保护、启动时间过长及堵转保护：三段定时限过流保护； （3）不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷 报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； （4）过负荷保护； （5）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时 显示电动机的热积累情况； （6）接地保护：零序过流保护； （7）低电压保护； （8）三路非电量保护； （9）独立的操作回路及故障录波。 测控功能： （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； （3）P、Q、IA、IC、COSф等模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口； l 4 RCS-9628CN 母线电压保护与测控装置 RCS-9628CN 为用于厂用母线 6KV、380V 电压的保护测控装置，可在开关柜就地安装。 保护功能： （1）三段低电压保护（其中第三段可以作为复合电压闭锁输出）； （2）母线过电压报警； （3）零序过电压报警； （4）PT 断线报警； （5）非电量保护（两路）； （6）直流电源监视报警； （7）故障录波。 测控功能： （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）UA、UB、UC、U0、UAB、UBC、UCA、F 共 8 个模拟量的遥测； （3）事件 SOE 等； （4）可选配 1 路 4~20mA 模拟量输出，替代变送器作为 DCS 电压测量接口； NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 l RCS-9629CN 备用电源自投与测控装置 RCS-9629CN 适用于发电厂低压厂用系统 1 个备用段（或备用进线）备 1 个工作段的 场合，也可用于其它相似场合。 保护功能： （1）备用电源（进线/变压器）自投功能； （2）工作电源恢复后的自恢复功能； （3）自投不成功起动保安电源功能； （4）自动检同期合闸功能，同期点：备用电源开关、工作电源开关。 测控功能： （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）1 组遥控输出，可作为开关的遥控分合，备自投的远方投退（虚遥控）； （3）工作段母线电压 UAB、UBC、UCA 等模拟量的遥测； （4）事件 SOE 等。 1.3 RCS-9000 系列保护测控装置的保护信息功能 RCS-9000 系列保护测控装置支持以下保护信息方面的功能： （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 1.4 RCS-9000 系列保护测控装置的主要技术数据 1) 额定数据 频 率： 直流电源： 交流电压： 交流电流： 50Hz 220V， 110V 允许偏差：+15%，-20% 100/ 3 V， 100V 5A，1A 2) 功耗 交流电压： 交流电流： 过载能力: 直 流： < 0.5VA/相 < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 2 倍额定电流，连续工作 10 倍额定电流，允许 10S 40 倍额定电流，允许 1S 1.5 倍交流额定电压，允许长期运行 正常 < 15W 跳闸 < 25W 5 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3) 精确工作范围 电流： 电压： 频率： 时间： 0.05In～20In 0.4V～100V 45Hz～55Hz 0～100s 4) 定值误差 电流定值误差: 电压定值误差: 时间定值误差： 频率定值误差： < < < < 2.5% 或 ±0.01In 2.5% 或 ±0.10 V 0.1%整定值+35ms 0.01Hz 5) 遥测量计量等级 电流、频率： 其他： 遥信分辩率： 信号输入方式： 4~20mA 输出精度： 输出接点容量： 0.2 级 0.5 级 ≤1ms 无源接点 ±0.5% 跳圈、合圈出口：8A 信号出口： 5A 6) 通讯功能 通讯接口： 通讯规约： 2 个 100Mbps 太网口，屏蔽超五类双绞线或光纤连接 2 个 RS-485 串口 1 个 RS-232 串口 DL/T667-1999（IEC60870-5-103）标准 Modbus 通讯规约 7) 对时功能 软件报文对时： GPS 硬件脉冲对时： 对时精度： GPS 差分电平对时 IRIG-B 码对时 ≤1ms 8) 工作环境 温度： 湿度、压力： -25℃～+60℃ 保证正常工作 符合 DL478 9) 冲击电压 各输入输出端子对地，交流回路与直流回路间，交流电流与交流电压间能承受 5KV(峰值)标准雷电冲击波试验。 6 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 10) 抗干扰性能 能承受频率为 1MHz 及 100KHz 振荡波(差模，共模)脉冲干扰试验。 能承受 IEC255-22-4 标准规定的 IV 级(4KV±10％)快速瞬变干扰试验。 11) 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应。 7 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2．RCS-9622CN 厂用变压器保护测控装置 2.1 基本配置及功能 2.1.1 基本配置 RCS－9622CN 适用于发电厂的两圈厂用变压器的保护和测控装置。可以组屏安装， 也可就地安装到开关柜。 保护功能 （1）差动速断保护； （2）比率差动保护，二次谐波制动原理； （3）高压侧三段过流保护（其中 I、II 段可选择经复压闭锁，III 段可选择为反时 限，不经复压闭锁）； （4）高压侧二段负序过流保护； （5）过负荷报警； （6）高压侧接地保护：两段定时限零序过流保护，零序 II 段可整定为报警或跳闸； （7）低压侧接地保护：两段定时限零序过流保护，零序 II 段可整定为反时限零序 过流； （8）FC 回路配合的电流闭锁功能； （9）3 路非电量保护（两路报警或跳闸，一路跳闸）； （10）独立的操作回路及故障录波； 测控功能 （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； （3）高压侧 IA、Ios、IC，P、Q、COSф、有功电度、无功电度等模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4～20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口； （6）可选配 2 路脉冲量输入实现外部电度表自动抄表。 通讯功能 （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口可以用作打印、调试； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 对时功能 （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 保护信息方面的主要功能 （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 8 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.1.2 装置的性能特征 2.1.2.1 差动速断及比率差动保护性能 (1) 差动速断保护实质上为反应差动电流的过 Id 电流继电器，用以保证在变压器内部发生严 重故障时快速动作跳闸，典型出口动作时间 小于 20ms。 (2) 比率差动保护的动作特性如图，能可靠躲过 外部故障时的不平衡电流。 1 其中：Id 为动作电流，Ir 为制动电流， Icdqd 为差动电流起动值，Kbl 为比率差动制动 系数，Ie 为变压器的额定电流，图中阴影部分为 Kbl Icdqd 保护动作区。 (3) 采用软件调整变压器各侧电流的平衡系数 Ir 0 3Ie 方法，把各侧的额定电流都调整到保护装置 0.5Ie 的额定工作电流 IN(IN=5A 或 1A)。 (4) 采用可靠的 CT 断线报警闭锁功能，保证装置在 CT 断线及交流回路故障时不误动。 (5) 采用变压器接线方式整定的方法，使软件适用于变压器的任一接线方式。 (6) 本装置算法的突出特点是在较高采样率的前提下，保证了在故障全过程对所有继电 器的并行实时计算，装置有很高的固有可靠性及动作速度。 2.1.3 技术数据 2.1.3.1 额定数据 直流电源： 交流电压： 交流电流： 频 率： 2.1.3.2 功 耗 交流电压： 交流电流： 过载能力: 直 流： 220V，110V 允许偏差+15%，-20% 100/ 3 V，100V 5A，1A 50Hz < 0.5VA/相 < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 2 倍额定电流，连续工作 10 倍额定电流，允许 10S 40 倍额定电流，允许 1S 1.5 倍交流额定电压，允许长期运行 正常＜35W 跳闸＜50W 2.1.3.3 主要技术指标 差动保护 (1) 整组动作时间 差动速断 ＜20ms(1.5 倍整定值) 比率差动 ＜25ms(2 倍整定值，无涌流制动情况下) 9 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 (2) 起动元件 差流电流起动元件，整定范围为 0.3Ie～1.5Ie，级差 0.01Ie(Ie 为被保护变压器 的额定电流) (3) 变压器各侧电流的平衡系数调整通过软件实现，对 Y 侧最大平衡系数应小于 4， 对△侧最大平衡系数应小于 4。 (4) 差动速断保护整定范围为 4～14Ie。 (5) CT 断线可通过整定控制字选择闭锁比率差动保护出口或仅发报警信号。 (6) 电流定值误差: < 2.5% 或 ±0.01In。 (7) 比率差动制动系数 0.3～0.75 可调。 (8) 二次谐波制动系数 0.1～0.35 可调。 后备保护 电流定值误差: 电压定值误差: 时间定值误差： 远动功能 遥测量计量等级： 遥信分辨率: SOE 分辩率: 对时精度： 信号输入方式： 420mA 输出精度 输出接点容量： 运行环境温度： < 2.5% 或 ±0.01In < 2.5% 或 ±0.10 V < 0.1%整定值+35ms 电流 0.2 级 P、Q、cosΦ 0.5 级 ≤ 1ms ≤ 1ms ≤ 1ms 无源接点 ±0.5% 跳圈、合圈出口：8A 信号出口： 5A -25∼+60℃ 2.1.4 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定； 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定； 静电放电试验符合国标：GB/T 14598.14 的规定； 脉冲群干扰试验符合国标：GB/T 14598.13 的规定； 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定； 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定； 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定； 浪涌（冲击）抗扰度试验符合国标：GB/T 17626.5 的规定。 2.1.5 绝缘试验 绝缘试验符合国标： GB/T14598.3-93 6.0 的规定； 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定。 2.2 装置原理 2.2.1 硬件配置及逻辑框图 见附图 RCS－9622CN 10 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.2.2 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由 低通滤波器输入至模数变换器，CPU 经采样数字处理后， 形成各种保护继电器，并计算各种遥测量。Ia1、Ib1、 Ic1 为高压侧保护 CT 输入， Ia2、Ib2、Ic2 为低压侧 保护 CT 输入。由(I1+I2)构成差动电流，作为差动继电 器的动作量。复压过流中的复合电压取自高压侧母线 PT。IA、IC 为专用测量 CT 输入。Ios、I0L 分别为高低 压侧零序电流输入用作零序过流保护（报警或跳闸）， 零序电流的接入建议用套管零序电流互感器接入，UA、 UB、UC 输入在本装置中与 IA、IC 一起计算形成本线路 的 P、Q、COSф、Kwh、Kvarh。 在本装置内，变压器各侧电流存在的相位差由软件 自动进行校正。变压器各侧的电流互感器均采用星形接 线，各侧电流方向均指向变压器。各侧电流的平衡系数 调整通过软件完成，不需外接中间电流互感器。 ● I1 * Y Y Y △ ● I2 * 2.2.3 软件说明 2.2.3.1 保护总体流程 保护正常进行在主程序，进行通信及人机对话等工作，间隔一段时间(0.833ms)产生 一次采样中断。采样部分通过 AD 采样，进行数字滤波及预处理过程，形成保护判别所 需的各量。若保护起动元件动作，则进入保护继电器动作测量程序。首先测量比率制动 特性的差动继电器是否动作，若动作，则再经涌流判别元件(二次谐波原理)，以区分是 故障还是励磁涌流。比率差动继电器动作后若未被涌流判别元件闭锁，则再进入 CT 断 线瞬时判别程序，以区分内部短路故障和 CT 断线。差动速断继电器的动作测量则相应 简单，它实质上是一个差动电流过流继电器，不需经过任何涌流闭锁判别和 CT 断线判 别环节。 2.2.3.2 保护起动元件 若三相差动电流最大值大于差动电流起动定值或各电流的最大值大于相应的过电流 定值，或非电量启动，则起动元件动作，在起动元件动作后展宽 500ms，保护进入故障 测量计算程序。 2.2.3.3 比率差动元件 装置采用三折线比率差动原理，其动作方程如下： I d > I cdqd I r ≤ 0.5I e I d − I cdqd > K bl ∗ ( I r − 0.5 I e ) 0.5 I e < I r ≤ 3I e I d − I cdqd − K bl ∗ 2.5I e > I r − 3I e I r > 3I e 其中： K bl 为比率制动系数； I cdqd 为差动电流起动定值 I d = i1 + i2 ； I r = 0.5( I 1 + I 2 ) 由于变压器各侧电流经软件进行 Y／△调整，采用全星形接线方式。采用全星形接 11 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 线方式对减小电流互感器的二次负荷和改善电流互感器的工作性能有很大好处。 2.2.3.4 二次谐波制动 比率差动保护利用三相差动电流中的二次谐波作为励磁涌流闭锁判据。其动作方程 如下： I d 2 max φ > K xb ∗ I dφ max 式中 I d 2 max φ 为 A、B、C 三相差动电流中的二次谐波最大值， I d max φ 为对应的三相差动电 流中的基波最大值， K xb 为二次谐波制动系数。 2.2.3.5 差动速断保护 当任一相差动电流大于差动速断整定值时瞬时动作于出口继电器。 2.2.3.6 CT 断线报警及闭锁比率差动 保护设有延时 CT 断线报警及瞬时 CT 断线闭锁或报警功能。 (1) 延时 CT 断线报警在保护采样程序中进行，当满足以下两个条件中的任一条件， 且时间超过 10 秒时发出 CT 断线告警信号，但不闭锁比率差动保护。这也兼起 保护装置交流采样回路的自检功能。 a)任一相差流大于 I bj 整定值 b) d i 2 > α + βd i max 其中： d i 2 为差流的负序电流； d i max 为三相差流的最大值 α 为固定门槛值； β 为某一比例系数 (2) 瞬时 CT 断线报警在故障测量程序中进行，满足下述任一条件不进行该 CT 断线 判别： a)起动前某侧最大相电流小于 0.2Ie，则不进行该侧 CT 断线判别 b)起动后最大相电流大于 1.2Ie c)起动后任一侧电流比起动前增加 只有在比率差动元件动作后，才进入瞬时 CT 断线判别程序，这也防止了瞬时 CT 断 线的误闭锁。 某侧电流同时满足下列条件认为是 CT 断线： a)只有一相电流为零 b)其它二相电流与起动前电流相等 通过整定控制字选择，瞬时 CT 断线判别动作后可只发报警信号或闭锁比率差动保护 出口。 2.2.3.7 复合电压闭锁过流保护 本装置为变压器高压侧设二段复合电压闭锁过流保护，每段均为一个时限，各段电 流及时间定值均可独立整定，分别设置整定控制字控制各段保护的投退。可用两相两继 电器接线方式。 复压动作判据如下： ( ° ) 1) U 2 = U ab + e − j 60 ∗ U bc 3 > U 2 zd 2) U φφ min < U Lzd 12 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 满足上述两个条件之一，则复合电压动作。 2.2.3.8 高压侧过流 III 段保护 过流 III 段可选择投入反时限。本装置共集成了 3 种特性的反时限保护，用户可根 据需要选择任何一种特性的反时限保护。 特性 1、2、3 采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966） 规定的三个标准特性方程，分别列举如下： 0.14 特性1（一般反时限）： t= tp ( I I p ) 0.02 − 1 特性2（非常反时限）： t= 13.5 tp (I I p ) − 1 特性3（极端反时限）： t= 80 tp (I I p )2 − 1 以上三个方程式中，t 为动作时间；Ip 为反时限电流基准值，取过流 III 段定值 Igzd3；tp 为反时限时间常数，取过流 III 段时间定值 Tgzd3。其中反时限特性可由控 制字 FSXTX 选择（1 为一般反时限，2 为非常反时限，3 为极端反时限）。 当高压侧过流 III 段保护或过流反时限保护动作时，同时出口 501～502 用于闭锁备 自投。 同时，相电流保护中设置大电流闭锁保护动作的功能，用于断路器开断容量不足或 现场为 FC 回路的情况，该功能可投退。 2.2.3.9 两段定时限负序过流保护 其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护。 2.2.3.10 接地保护 装置中高压侧设置两段零序过流保护来作为变压器高压侧的接地保护，其中零序过 流Ⅱ段可整定为报警或跳闸。 低压侧设置两段定时限零序过流保护来作为变压器低压侧的接地保护，其中零序过 流Ⅱ段可整定为反时限。 当低压侧零序过流Ⅱ段保护或零序反时限保护动作时，同时出口 501～502，用于闭 锁备自投。 2.2.3.11 非电量保护 装置设有三路非电量保护，两路可以通过控制字选择跳闸或报警，一路可以跳闸。 第一、二路非电量保护延时可到 100 秒，第三路非电量保护延时可到 100 分钟。 2.2.3.12 过负荷保护 装置设有定值分别对应这个功能，取高压侧三相电流的最大值作为判别，过负荷动 作后给出一付过负荷报警接点 N429-430。 2.2.3.13 PT 检修开入 当 PT 检修开入投入时，闭锁复压过流中的复压条件，同时不进行 PT 断线判别。 2.2.3.14 装置闭锁 当装置检测到本身硬件故障或定值、软压板校验出错时，发出装置故障闭锁信号 （BSJ 继电器返回），同时闭锁装置保护逻辑，闭锁装置出口，装置面板上的运行灯熄灭。 13 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 硬件故障包括：RAM 出错、EPROM 出错、定值出错、软压板出错、电源故障。当平衡系 数超出范围（Y 侧平衡系数应小于 4，△侧平衡系数应小于 4），装置报平衡系数错，闭 锁保护装置。 2.2.3.15 运行异常报警 当装置检测到下列异常状况时，发出运行异常信号（BJJ 继电器动作），面板报警 灯亮： 1）PT 断线：①最小电压小于 30 伏，而任一相电流大于 0.06In；②负序电压大于 8 伏；满足上述任一条件后延时 10 秒报母线 PT 断线，发出运行异常告警信号，待电压恢 复正常后装置延时 1.25 秒自动将 PT 断线报警返回。在断线期间，根据整定控制字选择 是退出经复合电压闭锁的各段过流保护还是暂时取消复合电压闭锁； 2）零序电流报警：零序电流报警功能投入时，零序电流大于整定值，经整定延时后 报警； 3）过负荷报警：过负荷报警功能投入时，任意相电流大于整定值，经整定延时后报警； 4）CT 告警； 5) CT 断线(可经控制字选择是否闭锁比率差动保护)； 6）非电量报警； 7）TWJ 异常。 2.2.3.16 动作元件 装置主要动作元件有：整组启动、差动速断、比率差动、高压侧复压过流 I 段、高 压侧复压过流 II 段、高压侧过流 III 段、高压侧过流反时限、高压负序过流 I 段、高 压负序过流 II 段、高压侧零序过流 I 段、高压侧零序过流 II 段、低压侧零序过流 I 段、 低压侧零序过流 II 段、低压侧零序过流反时限、非电量 1 保护、非电量 2 保护、非电 量 3 保护动作、过流闭锁。 2.2.3.17 遥控、遥测、遥信功能 遥控功能主要有两种：正常遥控跳闸操作，正常遥控合闸操作。 遥测量主要有：UAB、UBC、UCA、IA、IC、I0、COSφ、P、Q 以及通过积分计算得出 的有功电度、无功电度。所有这些量都在当地实时计算，实时累加。其中电流量、电压 量精度达到 0.2 级，其他电气量精度达到 0.5 级。 遥信量主要有：10 路遥信开入、装置变位遥信及所有保护和自检元件动作，均作为 事件顺序记录并经过通讯上送。遥信分辨率小于 2ms。 2.2.4 对时功能 装置具备软件（通讯报文对时）和硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 2.2.5 操作回路 本装置包括一个不按相操作的断路器跳、合闸操作回路。 2.3 装置跳线说明 装置的 SWI 板有跳线可以选择“跳低压侧出口”(n427～n428)和“过负荷出口” (n429～430)动作时是否需要经过起动继电器开放。跳 1－2 为经起动，跳 2－3 为不经 起动。本装置的 JP1 跳 1－2；JP2 跳 2－3。 14 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.4 装置背板端子及说明 2.4.1 装置背板端子 见附图 RCS-9622CN 背板端子 2.4.2 背板端子说明 端子 501、502 和 503、504 为同一继电器的两付跳闸出口，本装置中该出口作为闭 锁备自投出口使用。 端子 505、506 和 507、508 为同一继电器的两付跳闸出口,本装置中该出口作为保 护跳闸出口备用。 端子 519、520 和 521、522 为两个独立的 4～20mA 直流模拟量输出接口, 519～520 为测量电流 Ia 输出接口，521～522 为功率测量输出接口。 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口和保护合闸出口的公共端。 端子 404～405 为保护动作输出空接点（信号自保持）。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口，可经压板或直接接至端子 411。 端子 414 为高压侧保护跳闸出口，可经压板接至端子 409。 端子 416 接断路器跳闸线圈。 端子 417 为合位继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为远动信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出（信号不保持）。 端子 426 对应控制回路断线输出。 端子 427～428 为低压侧跳闸出口。 端子 429～430 为过负荷报警输出接点。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～315 为遥信开入输入端，316～323 为备用遥信输入端。 端子 324～326 为三路非电量开入。 端子 327 为投差动保护压板。 端子 328 为投 PT 检修开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 15 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～103 为角接母线电压输入。 端子 105～106 为低压侧零序电流输入。 端子 107～108 为低压侧 A 相电流电流输入。 端子 109～110 为低压侧 B 相电流电流输入。 端子 111～112 为低压侧 C 相电流电流输入。 端子 113～114 为高压侧 A 相电流输入。 端子 115～116 为高压侧 B 相电流输入。 端子 117～118 为高压侧 C 相电流输入。 端子 119～120 为高压侧零序电流输入。 端子 121～122 为高压侧 A 相测量电流输入。 端子 123～124 为高压侧 C 相测量电流输入。 注意：所有未定义的端子，现场请勿配线，让其悬空。 16 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.5 定值整定 2.5.1 系统定值 序号 1 2 3 4 5 备注 高压侧 CT 一次额定值 整定范围 0～7 0.00～15.00 MVA 0.00～110.00 kV 0.00～10.00 kV 0.00～8.00 KA 6 高压侧 CT 二次额定值 1/5A CT12 7 低压侧 CT 一次额定值 0.00～8.00 KA CT21 8 低压侧 CT 二次额定值 1/5A CT22 9 高压侧零序 CT 一次额定值 0.00～8.00 KA 10 高压侧零序 CT 二次额定值 1/5A 11 低压侧零序 CT 一次额定值 0.00～8.00 KA 12 低压侧零序 CT 二次额定值 变压器接线方式 PT 额定一次值 PT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 20mA 电流测量值 20mA 功率测量值 显示一次值 电度显示一次值 1/5A 13 14 15 16 17 18 19 20 21 名称 保护定值区号 变压器容量 高压侧额定电压 低压侧额定电压 00～15 0.00～110.00 kV 0～100 V 0.00～8.00KA 1/5 A 0.5～10.0A 1.0~2000.0W “0” ：显示二次值 “0” ：显示二次值 CT11 不用电压时可以不整 不用测量时可以不整 “1” ：显示一次值 “1” ：显示一次值 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 8 个可使用的保护定值区，整定值范围为 0～7。运行定 值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入 系统参数整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按" 确认"键，装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区 号下装到装置，装置自动复位后即可。 3) CT 额定一次值、CT 额定二次值、零序 CT 额定一次值、零序 CT 额定二次值、PT 额定一次值、PT 额定二次值：这些定值项需要用户根据实际情况整定，若相应 的交流量没有接入则额定二次值一般整为 5A 或 1A 或 100V，一次值一般整为零。 4) 当“显示一次值”置“1”后，装置的主画面和遥测菜单均显示电气量一次值。 5) 20mA 电流测量值和 20mA 功率测量值对应 4～20mA 测量中的 20mA 电流即最大值. 6) 当“显示一次值”置“1”后，装置的主画面和遥测菜单则显示电气量一次值。 17 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7) 变压器接线方式 KMODE 的整定对应如下： 变压器的一次接线方式 Y/Y-12 Y/△-11 Y/△-1 △/△ △/Y-11 △/Y-1 CT 接成全星型时“变压器 接线方式”整定值 0 0 0 1 0 2 0 3 0 4 0 5 CT 在装置外部进行 Y/Δ转换 时， “变压器接线方式”整定值 1 0 1 1 1 2 1 3 1 4 1 5 期终十位数 0 表示 CT 接成全星形，由程序进行 Y／Δ转换，1 表示 CT 在装置外部 进行 Y／Δ转换。 2.5.2 保护定值整定 差动保护定值 序号 1 2 3 4 5 定值名称 定值 整定值 单位 差动电流启动值 Icdqd 0.30～1.00Ie Ie 差动速断定值 Isdzd 3.00～14.00Ie Ie 比率差动制动系数 Kbl 0.30～0.75 二次谐波制动系数 Kxb 0.10～0.20 CT 报警门槛值 Ibj 0.05～0.20Ie Ie 以下整定控制字， 控制字位无特殊说明时置“1”相应功能投入， 置“0”相应功能退出 1* 投差动速断 CDSD 0/1 2* 投比率差动 BLCD 0/1 3 CT 断线闭锁比率差动保护 DXBS 0/1 后备保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 18 定值名称 复压闭锁负序相电压定值 复压闭锁相间低电压定值 高压侧过流Ⅰ段定值 高压侧过流Ⅰ段时间 高压侧过流Ⅱ段定值 高压侧过流Ⅱ段时间 高压侧过流 III 段定值 高压侧过流 III 段时间 高压侧过流 III 段反时限特性 高压侧负序过流Ⅰ段定值 高压侧负序过流Ⅰ段时间 高压侧负序过流Ⅱ段定值 高压侧负序过流Ⅱ段时间 高压侧零序过流Ⅰ段定值 高压侧零序过流Ⅰ段时间 高压侧零序过流Ⅱ段定值 高压侧零序过流Ⅱ段时间 过流闭锁定值 低压侧零序过流Ⅰ段定值 低压侧零序过流Ⅰ段时间 定值 U2zd ULzd Igzd1 Tgzd1 Igzd2 Tgzd2 Igzd3 Tgzd3 FSXTX1 I2zd1 T2zd1 I2zd2 T2zd2 I0szd1 T0szd1 I0szd2 T0szd2 Ibszd I0Lzd1 T0Lzd1 整定范围 0～57V 2～100V 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 1～3 0.1In～20In 0～100S 0.1In～20In 0～100S 0.02A～12A 0～100S 0.02A～12A 0～100S 0.1In～20In 0.1In～20In 0～100S 整定步长 0.01V 0.01V 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 1 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01A 0.01S 备注 NARI-RELAYS 21 22 23 24 25 26 27 28 1* 2* 3 4 5* 6* 7* 8* 9* 10* 11 12* 13* 14* 15 16* 17* 18* 19 20 RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 低压侧零序过流Ⅱ段定值 I0Lzd2 0.1In～20In 0.01A 低压侧零序过流Ⅱ段时间 T0Lzd2 0～1S 0.01S 低压侧零序反时限特性 FSXTX2 1～3 1 过负荷报警定值 Igfh 0.1In～3In 0.01A 过负荷报警时间 Tgfh 0～100S 0.01S 非电量 1 跳闸时间 Tfdl1 0～100S 0.01S 非电量 2 报警/跳闸时间 Tfdl2 0～100S 0.01S 非电量 3 报警/跳闸时间 Tfdl3 0～100F 0.01F 非电量 3 时间单位为分 以下整定控制字， 控制字位无特殊说明时置“1”相应功能投入， 置“0”相应功能退出 高压侧过流Ⅰ段投入 GL1 0/1 高压侧过流Ⅱ段投入 GL2 0/1 高压侧过流Ⅰ段经复压闭锁 GUBL1 0/1 高压侧过流Ⅱ段经复压闭锁 GUBL2 0/1 高压侧过流 III 段投入 GL3 0/1 高压侧过流 III 段反时限保护投入 I1FSX 0/1 负序过流Ⅰ段投入 FGL1 0/1 负序过流Ⅱ段投入 FGL2 0/1 高压侧零序过流Ⅰ段投入 I0s1 0/1 高压侧零序过流Ⅱ段投入 I0s2 0/1 0：报警，1：跳闸 投过流闭锁 GLBS 0/1 低压侧零序过流Ⅰ段投入 I0L1 0/1 低压侧零序过流Ⅱ段投入 I0L2 0/1 低压侧零序反时限保护投入 I0fsx 0/1 过负荷报警投入 GFH 0/1 投非电量 1 跳闸 FDL1 0/1 投非电量 2 跳闸 FDL2 0/1 0：报警，1：跳闸 投非电量 3 跳闸 FDL3 0/1 0：报警，1：跳闸 PT 断线检测 PTDX 0/1 PT 断线退出与电压有关的电流保护 PTDXBS 0/1 说明： 1) 在整定定值前必须先整定保护定值区号。 2) 当某项定值不用时，避免整定值为 0，如果是过量继电器（比如过流保护、零 序电流保护）则整定为上限值，时间整定为 100 秒，功能控制字退出，硬压板 打开。 3) 硬压板状态、软压板状态、控制字状态均为“1”，才投入相应保护元件（如果 保护元件没有设置硬压板，则不考虑其状态，只判别软压板和控制字状态，如 果没有设置软压板则只看控制字状态），否则退出该保护元件。 4) 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投 退；亦可在就地通过“软压板修改”菜单逐项投退。 5) 定值表中序号打*号的表示该元件设置了软压板。软压板状态、控制字状态均为 “1”，才投入相应保护元件（如果保护元件没有软压板则只判别控制字状态）， 否则退出该保护元件。 6) 装置通过变压器容量，变压器各侧额定电压和各侧 CT 变比及接线方式的整定， 装置自动进行各侧平衡系数的计算，通过软件进行 Y／Δ转换及平衡系数调整。 计算公式如下： 定值中的 Ie 为根据变压器最大额定容量归算到本侧 CT 二次的额定电流值。 19 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 对应变压器的 Y 侧（例如第一侧）： S × CT12 3U1n × CT11 I e1 = 对应变压器的Δ侧（例如第二侧）： I e2 = S × CT22 3U 2 n × CT21 以 Kmode=1 为例: 对于变压器 Y 接线侧 K ph1 = IN I e1 对于变压器Δ接线侧 K ph 2 = IN I e2 若报“平衡系数错”，这说明平衡系数太大，最好改变 CT 变比以满足要求。这样更 能保证差动保护的性能。对 Y 侧最大平衡系数应小于 4，对△侧最大平衡系数应小于 4。 7) 比率差动元件的起动值一般取变压器额定电流的 40%。 8) 差动速断元件按躲过变压器的励磁涌流，最严重外部故障时的不平衡电流及电 流互感器饱和等整定。 9) 其中断线闭锁(DXBS)控制字投入后，一旦瞬时 CT 断线判别元件动作，则闭锁比 率差动保护出口，其它保护元件正常运行，正常运行灯不熄灭。比率差动保护 出口闭锁后，将一直保持，报警灯不熄灭，直到按面板上的“复位”键，使装 置复位。反之，若 DXBS 控制字整定为“0”，则瞬时 CT 断线判别元件动作后仅 发告警信号，所有保护元件均正常运行。 2.5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 20 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 串口 1 波特率 串口 2 波特率 打印波特率 遥测上送周期 遥信确认时间 1 遥信确认时间 2 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 0～2 0～2 0～3 0～3 0～3 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 1：通用 103 规约 0：不用 1：专用 103 规约 2: Modbus 规约 0: 4800bps 2: 19200bps 1: 9600bps 3: 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 相关说明： 1）通讯参数可以由调试人员根据现场情况整定。 2）装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 3）遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不 需要定时主动上送，但是仍旧响应监控的查询。本项定值需要根据实际需要整定， 不用通讯功能时可整定为“0”。出厂默认值为“0”。 4）遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5）遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂 默认值为“20 毫秒”。 2.5.4 辅助参数 序号 1 2 3 4 5 名称 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为遥控 整定范围 0/1 0/1 0/1 0/1 0/1 出厂设定值 1 0 0 0 0 备注 参见说明 1 相关说明： 1) 本装置配有操作回路(SWI 插件)，若现场不需要，可以仅仅使用该插件的出口接点， 此时为了避免装置发“控制回路断线”信号，应将“检测控制回路断线”控制字整 成 0，同时可以从 306～307 引入装置所需的断路器位置信号。同时，可将 308 定义 为 KKJ，309 定义为遥控。 21 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.6 保护原理图及端子图 RCS-9622CN逻辑框图 出口正电源 QD BSJ 差动启动 高压过流启动 负序过流启动 高压零序过流启动 ≥1 独立启动段 QD 非电量启动 低压零序过流启动 SDa SDb SDc CDSD 差动速断 ≥1 BLCDa XBZDa 比率差动 BLCDb ≥1 XBZDb BLCD ≥1 投差动保护 BLCDc DXBS XBZDc CTDX Iah>Igzd1 Ibh>Igzd1 Ich>Igzd1 U2 >U 2zd UφφminI2zd1 高压侧 负序过流 t2zd1 Ⅱ 段同Ⅰ 段 3 Iah>Igzd3 Ibh>Igzd3 Ich>Igzd3 I1 高压侧过流 III段/反时限 tzd3 ≥1 I1 I0 1 I0s>I0szd1 IDMT t0szd1 Ⅱ 段同Ⅰ 段 I0 I0L>I0Lzd1 I0 2 I0L>I0Lzd2 高压零序过流 t0Lzd 低压零序 过流I段 t0Lzd 低压零序过流 II段／ 反时 限 I0 I0 IDMT 光耦正 TWJ FDL1开入 FDL1 FDL2开入 FDL2 FDL3开入 22 FDL3 tdzd1 非电量保护 tdzd2 tdzd3 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 420 402 419 至TWJ负端 TWJ HBJ TBJ TBJV 408 TBJV 401 412 YHJ 防跳回路 TBJV 418 至合闸线圈 HBJ 410 YTJ413 411 KKJ BTJ 414 409 TBJ 416 至跳闸线圈 TBJ 417 至HWJ负端 201 HWJ 485A 202 305 306 203 307 204 206 311 207 209 314 信号地 315 318 319 485B 208 313 317 405 KKJ 串 口 2 BTJ 427 428 时 钟 同 步 TXD 212 打 印 信号地 303 320 430 421 RXD 211 BSJ 422 BJJ 423 BTJ 423 TWJ HWJ 426 304 321 合后位置 接 点 输 跳低压侧 出 429 TJ2 210 开 入 量 采 入 保护动作 406 信号地 312 316 485A 205 310 TJ1 407 308 309 404 串 口 信号地 1 485B 过负荷 信号公共 装置闭锁 远 装置报警 动 信 号 保护动作 控制回路 断线 322 323 324 325 326 327 101 102 103 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 328 329 330 23 NARI-RELAYS 24 RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.7 调试大纲 2.7.1 试验注意事项 （1）试验前请仔细阅读本试验大纲及有关说明书。 （2）尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。 （3）使用的电烙铁、示波器必须与屏柜可靠接地。 （4）试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是CT 回路 的螺丝及连片。不允许有丝毫松动的情况。 （5）校对程序校验码及程序形成时间。 （6）试验前请对照说明书，检查装置的CPU插件、电源插件、出口插件上的跳线是否正确。 （7）进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置 整组试验后，请检查装置记录的跳闸报告、SOE事件记录是否正确，对于有通讯条 件的试验现场可检查后台监控软件记录的事件是否正确。 （8）无模拟量时请检查插件是否插紧，装置精度手动调整菜单的值是否与交流插件贴 纸上的值一致等等；电源插件上的继电器动作不正确时请检查电源插件上跳线和 出口插件跳线是否正确；通讯不通时请检查规约设置，面板液晶通讯状态指示标 志状况是否正确等等； （9）装置试验后投运前将装置报告记录清除。 2.7.2 交流回路检查 进入“状态显示”菜单中“采样值显示”子菜单，在保护屏端子上(或者装置背板) 分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其 误差应小于±5％；进入“状态显示”菜单中的“遥测量显示”子菜单，在保护屏端子 上(或者装置背板)分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实 际加入量相等，其误差应小于±5‰。 若用户需要在现场调校采样精度时，请按如下步骤进行： （1）置校验仪输出模式为二表法测试模式,并输出为额定情况.角度为45°,此时,进 入被测装置的“精度自动调整”菜单,将菜单上的显示项逐一用变送器校验仪上的读数 输入.输入完毕后按“确认”键并复位装置,此时对比两者读数,应能使保护用电压、电 流的误差控制在2％以内,遥测用电流、功率误差控制在0.5％以内。 （2）如果是现场更换交流头，可以进入“精度手动调整”菜单，按照交流头上所标 参数逐一整定入装置，或按步骤1)进行自动调校。 注意：由于装置出厂时已经进行过调整,所以建议用户不要在现场调校采样精度.如 用户确有必要,请与厂方联系或请调试人员配合。标准源的精度应在 0.5 级以上，同时 应拆除装置上所有无关接线，以防外界干扰影响采样输入精度。 2.7.3 开关量输入检查 进入“状态显示”菜单中“开关量显示”子菜单，在保护屏上(或装置背板端子)分 别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。 2.7.4 整组试验 下面提到的试验方法适用于 RCS-9000 系列厂用变压器保护测控装置，试验方法并 不与软件逻辑判据完全一致，请参照说明书上提到的保护功能对照调试大纲进行调试。 进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置整组试 验后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试验现 场可检查后台监控软件记录的事件是否正确。 25 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 附注：试验设备输出电流时，从零开始逐步增加到试验值。 2.7.5 差动保护校验 校验保护时先计算各侧二次电流额定值,计算公式如下： 对应变压器的 Y 侧（例如第一侧）： S × CT12 I e1 = 3U 1n × CT11 对应变压器的Δ侧（例如第二侧） I e4 = S × CT22 3U 2 n × CT21 2.7.5.1 采样值校验 通入电流后,在菜单“3．状态显示” à “１．采样值显示”中可看到相应相电 流大小,也可在菜单“3．状态显示” à “１．相角显示”中看到电流之间的相位关 系。差流的校验如下： (1)对于 Kmode<10 的情况： 1）在对应变压器的 Y 侧（例如第一侧）通入单相（例如 A 相）大小为本侧二次额定值(例如 Ie1)的电流，在菜单“3．状态显示” à “1．采样值显示”中可看到相应的两相（如 A,C 相（Kmode≤1） ；A,B 相(Kmode>１)）为 0.577Ie 左右的差流；在对应变压器的Δ侧（例如第 二侧）通入单相（例如 A 相）大小为本侧二次额定值(例如 Ie2)的电流，在菜单中可看到一 相（A 相）为１Ie 的差流。 2）在对应变压器的 Y 侧（例如第一侧）通入三相大小为本侧二次额定值(例如 Ie1)，相差为 120 度的电流，在菜单中可看到三相大小为１Ie 的差流；在对应变压器的Δ侧（例如第二侧） 通入三相大小为本侧二次额定值(例如Ie2)的电流， 在菜单中可看到三相大小为１Ie的差流。 (2)对于 Kmode≥10 的情况： 1）在对应变压器的 Y 侧（例如第一侧）通入单相（例如 A 相）大小为本侧二次额定值(例 如 Ie1)的电流，在菜单“3．状态显示” à “1．采样值显示”中可看到一相（A 相） 为 0.577Ie 的差流；在对应变压器的Δ侧（例如第二侧）通入单相（例如 A 相）大小为 本侧二次额定值(例如 Ie2)的电流，在菜单中可看到一相（A 相）为 1Ie 的差流。 2）在对应变压器的 Y 侧（例如第一侧）通入三相为大小为 Ie1，相差为 120 度的电流， 在菜单中可看到三相大小为 0.577Ie 的差流；在对应变压器的Δ侧（例如第二侧）通入 三相为大小为(例如 Ie2)的电流，在菜单中可看到三相大小为 1Ie 的差流。 2.7.5.2 差动速断校验 当 Kmode<10 时，在变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三 相电流，每相大小为 0.95*Ie*Isdzd(例如 0.95*Ie1*Isdzd)的电流，差动速断应可靠不 动作；在变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三相大小为 1.05*Ie*Isdzd (例如 1.05*Ie1*Isdzd)的电流，差动速断应可靠动作。 当 Kmode≥10 时，在变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三 相大小为 0.95*Ie*1.732*Isdzd(例如 0.95*Ie1*1.732*Isdzd)的电流，差动速断应可靠 不动作；在变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三相为大小为 1.05*Ie*1.732*Isdzd (例如 1.05*Ie1*1.732*Isdzd)的电流，差动速断应可靠动作。 Ie；试验值： 。 定值： 26 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.7.5.3 比率差动校验 投入“差动投入”压板和定值中“投比率差动”控制字。 当 Kmode<10 时，在变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三 相大小为 0.95*Ie* Icdqd (例如 0.95*Ie1* Icdqd)的电流，比率差动应可靠不动作；在 变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三相为大小为 1.05*Ie* Icdqd (例如 1.05*Ie1*Isdzd)的电流，比率差动应可靠动作。 当 Kmode≥10 时，在变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三 相大小为 0.95*Ie*1.732* Icdqd (例如 0.95*Ie1*1.732* Icdqd)的电流，比率差动应 可靠不动作；在变压器接线方式为 Y 型所对应的那一侧（例如第一侧）通入三相为大小 为 1.05*Ie*1.732* Icdqd (例如 1.05*Ie1*1.732* Icdqd)的电流，比率差动应可靠动 作。 (1)对于 Kmode<10 的情况： 1)在对应变压器的 Y 形侧（例如第一侧）通入单相（例如 A 相）大小为本侧二次额定值 的 1.732 倍(例如 1.732Ie1)的电流；在对应变压器的Δ形侧（例如第二侧）通入相应两 相（例如 A,C 相（Kmode 为 1）；A,B 相(Kmode 为 2、4)）大下均为本侧二次额定值（例 如 Ie2）的电流,并保证 Ia1 与 Ia2 反向，Ia2 与 Ic2 反向（Kmode 为 1）或 Ia2 与 Ib2 反向(Kmode 为 2）。此时差流应为０。 此时，差流和制动电流计算公式如下： I a2 I + a1 I 3I e1 I zd = e 2 2 I I I cd = a 2 − a1 I e2 3I e1 （1） （2） 减小第一侧电流的大小，保持第二侧电流不变，直到比率差动保护动作，记下 I1a，I2a 的大小,代入公式（１）（２）。得到一组差流和制动电流（Icd1,Izd1）。 2)在对应变压器的 Y 形侧（例如第一侧）通入单相（例如 A 相）大小为３*1.732 倍本侧 二次额定值（如 3*1.732*Ie1）的电流；在对应变压器的Δ形侧（例如第二侧）通入相 应两相（A，C 相（Kmode 为 1）；A,B 相(Kmode 为 2、4)）大下均为３倍本侧二次额定值 (如 3Ie2)的电流,并保证 I1a 与 I2a 反向，I2a 与 I2c 反向(Kmode 为 1)或 I2a 与 I2ｂ反 向(Kmode 为 2、4)。此时差流应为 0。 减小第一侧电流的大小，保持第二侧电流不变，直到比率差动保护动作，记下 I1a，I2a 的大下,代入公式（１）（２）。得到一组差流和制动电流（Icd2,Izd2）。 3) I cd 2 − I cd1 即为实际测出的比率制动系数，此系数应与整定值相等。 I zd 2 − I zd1 (2)对于 Kmode≥10 的情况： 1)在对应变压器的 Y 形侧（例如第一侧）通入单相（例如 A 相）大小为本侧二次额定值 的 1.732 倍(例如 1.732Ie1)的电流；在对应变压器的Δ形侧（例如第二侧）通入单相（例 如 A 相）大小为本侧二次额定值(例如 Ie2)的电流,并保证 I1a 与 I3a 反向。此时差流应 为 0。 27 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 差流和制动电流计算公式如下 I a2 I + a1 I 3I e1 I zd = e 2 2 I a2 I I cd = − a1 I e2 3I e1 （3） （4） 减小第一侧电流的大小，保持第二侧电流不变，直到比率差动保护动作，记下 I1a，I2a 的大下,代入公式（3）（4）。得到一组差流和制动电流（Icd1,Izd1）。 2)在对应变压器的 Y 侧（例如第一侧）通入单相（例如 A 相）大小为３*1.732 倍本侧二 次额定值（如３*1.732*Ie1）的电流,在对应变压器的Δ形侧（例如第二侧）通入相应 相（A 相）大下均为 3 倍本侧二次额定值(如 3Ie2)的电流,并保证 I1a 与 I2a 反向。此 时差流应为 0。 减小第一侧电流的大小，保持第二侧电流不变，直到比率差动保护动作，记下 I1a，I2a 的大下,代入公式（3）（4）。得到一组差流和制动电流（Icd2,Izd2）。 3) I cd 2 − I cd1 即为实际测出的比率制动系数，此系数应与整定值相等。 I zd 2 − I zd1 2.7.5.4 二次谐波制动校验 投入“差动投入”压板和定值中“投比率差动”控制字。 在对应变压器的Δ形侧（例如第一侧）通入单相（例如 A 相）大小为 2 倍本侧二次 额定值（如 2Ie1）的电流，若其中二次谐波含量大于整定值，比率差动应不动作；若其 中二次谐波含量小于整定值，比率差动应动作。 %。 定值： %；试验值： 例:已知变压器参数如下： 31.5 兆伏安 38.5±2×2.5%／11 千伏 Y/△-11 CT 变比选择二侧依次为 500/5,2000/5 在“１.装置整定”à“１.保护定值” à “1.系统参数”菜单中定值整定如下： 变压器容量: 高压侧额定电压: 低压侧额定电压: 额定电压二次值: 变压器接线方式: 31.5 38.5 11 57.7 01 在“１.装置整定”à“１.保护定值” à 一侧 CT 额定一次值: 0.5 一侧 CT 额定二次值: 5 二侧 CT 额定一次值: 2 二侧 CT 额定二次值: 5 各侧二次电流额定值 28 MVA kV kV V “2.保护定值”菜单中整定下列定值： kA A kA A Ie1(A) 4.73 Ie2(A) 4.12A NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 1)差动速断校验 投入“差动投入”压板和定值中“投差动速断”控制字。例如：Isdzd=6Ie, 在第一侧通入三相为 0.95*4.73*6=26.96A 的电流，差动速断应可靠不动作；在第一侧 通入三相为 1.05*4.73*6=29.80A 的电流，差动速断应可靠动作。 2)比率差动校验 投入“差动投入”压板和定值中“投比率差动”控制字。例如：Icdqd=0.3Ie,kbl=0.5 在第一侧通入三相为 0.95*4.73*0.3=1.35A 的电流，比率差动应可靠不动作；在第一侧 通入 A 相为 1.05*4.73*0.3=1.49A 的电流，比率差动应可靠动作。 由于 Kmode=01, a)在第一侧通入 A 相大小为 4.73*1.732=8.19A 的电流,在第二侧通入 A，C 相大下均为 4.12A 的电流,并保证 I1a 与 I2a 反向，I2a 与 I2c 反向。此时差流应为０。 减小第一侧电流的大小，保持第二侧电流不变，直到比率差动保护动作，记下 I1a，I2a 的大下,代入公式（１）（２）。得到一组差流和制动电流（0.44Ie,0.78Ie）。 b)在第一侧通入单相 3*4.73*1.732=24.57A 的电流,在第二侧通入两相（A，C 相）大下 均为 3*4.12=12.36A 的电流,并保证 I1a 与 I2a 反向，I2a 与 I2c 反向。此时差流应为０。 减小第一侧电流的大小，保持第二侧电流不变，直到比率差动保护动作，记下 I1a，I2a 的大下,代入公式（１）（２）。得到一组差流和制动电流（1.24Ie,2.38Ie）。 c) I cd 2 − I cd1 = 0.5 ，此系数与整定值相等。 I zd 2 − I zd1 2.7.6 过流保护 三段过流保护中Ⅰ、Ⅱ段可选择经复合电压闭锁，Ⅲ段不经复合电压闭锁，可选择 为反时限。投入复合电压闭锁过流保护软压板，在保护定值单中整定复合电压闭锁过流 保护的控制字为“1”，加入三相不对称电压或三相对称的较低的电压（满足复压条件） 和一相电流。 (1) 在满足复合电压的条件下(三相线电压均小于低压整定值或负序电压大于负序 电压整定值)，检测保护的过流定值，当故障相电流大于 1.05 倍的整定值且时 间大于保护整定动作时间时，保护应可靠动作，装置面板上跳闸灯点亮，出口 继电器闭合，液晶上显示显示过流保护动作报文；误差应在 5％范围以内。 (2) 同理，在满足过流定值的条件下，检测保护的复合电压定值(负序电压和低电 压定值)，误差应在 5％范围以内。 S， 整定过流Ⅰ段跳闸控制 (3) 过流Ⅰ段定值 A，过流Ⅰ段延时 字 ； 保护取最大相电流；过流Ⅰ段试验值 ，延时试验值 。 (4) 过流Ⅱ段定值 A，过流Ⅱ段延时 S， 整定过流Ⅱ段跳闸控制 字 ； 保护取最大相电流；过流Ⅱ段试验值 ，延时试验值 。 (5) 过流Ⅲ段定值 A，过流Ⅲ段延时 S， 整定过流Ⅲ段跳闸控制 字 ； 保护取最大相电流；过流Ⅲ段试验值 ，延时试验值 。 29 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 (6) 低压闭锁定值 V； 。 保护取故障相电流相关相间电压；低压闭锁试验值 (7) 负序电压闭锁定值 V； 保护取负序电压；负序电压闭锁试验值 。 (8) 过流Ⅲ段选择为反时限时加任一相电流大于过流Ⅲ段定值，延时大于根据反时 限特性计算的时间后过流Ⅲ段反时限动作。 表 2.1 反时限过流保护试验数据记录 输入电流 动作时间 理论计算时间 备注 1 2 3 4 5 当过流Ⅲ段保护或过流反时限保护动作时，同时出口 501-502 用于闭锁备自投。 2.7.7 高压侧零序过流保护 (1) 投入零序过流保护软压板，在保护定值单中整定零序过流保护的控制字为“1”， 加入零序电流 I0。当故障零序电流大于 1.05 倍的整定值且时间大于保护整定 动作时间时，保护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液 晶上显示零序保护动作报文；定值误差应在 5％范围以内。 S， 整定零序Ⅰ段跳闸控制 (2) 零序Ⅰ段定值 A，零序Ⅰ段延时 字 ； 保护取零序电流；零序Ⅰ段试验值 ，延时试验值 。 S， 整定零序Ⅱ段跳闸控制 (3) 零序Ⅱ段定值 A，零序Ⅱ段延时 字 ； ，延时试验值 。 保护取零序电流；零序Ⅱ段试验值 2.7.8 过负荷报警功能 (1)在保护定值单中整定过负荷报警的控制字为“1”，加入相电流。当故障电流大 于1.05倍的整定值且时间大于整定时间时，保护不起动时，装置面板上报警灯 点亮，出口429-430继电器闭合，液晶上显示过负荷报警报文；定值误差应在5 ％范围以内。 S， 整定过负荷报警控制 (2)过负荷报警定值 A，过负荷报警延时 字 ； 保护取最大相电流；过负荷报警试验值 ，延时试验值 。 2.7.9 负序过流保护 (1) 整定保护定值控制字中“负序过流保护投入”置“1”，相应软压板状态置“1”； (2) 当加入故障负序电流大于1.05倍的整定值且时间大于保护整定动作时间时，保 护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示负序保 护动作报文；定值误差应在5％范围以内。 (3) 负序Ⅰ段定值 A，负序Ⅰ段延时 S， 整定负序Ⅰ段跳闸控制 字 ； 保护取负序电流；负序Ⅰ段试验值 ，延时试验值 。 (4) 负序Ⅱ段定值 A，负序Ⅱ段延时 S， 整定负序Ⅱ段跳闸控制 字 ； 30 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 保护取负序电流；负序Ⅱ段试验值 ，延时试验值 。 2.7.10 低压侧零序过流保护 (1) 投入低压零序过流保护软压板，在保护定值单中整定低压零序过流保护的控 制字为“1”，加入零序电流 I0L。当故障零序电流大于 1.05 倍的整定值且时间 大于保护整定动作时间时，保护应可靠动作，装置面板上跳闸灯点亮，出口继 电器闭合，液晶上显示零序保护动作报文；定值误差应在 5％范围以内。 S， 整定 (2) 低压零序过流Ⅰ段定值 A，低压零序过流Ⅰ段延时 低压零序过流Ⅰ段跳闸控制字 ； ，延时试验 保护取低压零序电流；低压零序Ⅰ段试验值 值 。 (3) 低压零序过流Ⅱ段定值 A，低压零序过流Ⅱ段延时 S， 整定 低压零序过流Ⅱ段跳闸控制字 ； 保护取低压零序电流；低压零序Ⅱ段试验值 ，延时试验 值 。 (4) 低压零序过流Ⅱ段选择为反时限时加低压零序电流大于低压零序过流Ⅱ段定 值，延时大于根据反时限特性计算的时间后低压零序反时限动作。 表 2.2 低压零序反时限过流保护试验数据记录 输入零序电流 动作时间 理论计算时间 备注 1 2 3 4 5 (5) 当低压侧零序过流Ⅱ段保护或零序反时限保护动作时，同时出口 501-502，用 于闭锁备自投。 2.7.11 大电流闭锁保护 (1) 整定保护定值控制字中“过流闭锁保护投入”置“1”，相应软压板状态置“1”； (2) 模拟故障使上述任一保护元件动作且最大相电流大于过流闭锁定值，此时有 保护元件动作和过流闭锁动作报文，跳闸灯亮，保护仅不出口本开关（高压侧 跳闸出口）。 2.7.12 非电量保护 (1) 整定保护定值控制字中相应的非电量保护控制字置“1” ，相应软压板状态置“1” ； (2) 将装置背板端子 304 和 305 短接，用 303 短接相应的非电量开入，当开入时间 大于非电量保护动作时间时，保护动作，装置面板上跳闸灯点亮，出口继电器 闭合，液晶上显示非电量保护动作报文。 2.7.13 运行异常报警试验 下面提到的试验方法试用于 RCS-9000 系列 C 型厂用变压器保护测控装置，试验方 法并不与软件逻辑判据完全一致，请参照说明书上提到的报警功能对照调试大纲进行调 试。进行运行异常报警实验前，请将对应元件的控制字、软压板设置正确，试验项完毕 后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试验现场 可检查后台监控软件记录的事件是否正确。 31 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2.7.13.1 频率异常报警 当系统电压频率小于49.5Hz，延时10s报警，报警灯亮，液晶界面显示频率异常报警。 2.7.13.2 过负荷报警 加电流大于过负荷定值，时间大于过负荷时间定值，装置不起动的条件下，报警灯 亮，液晶界面显示过负荷报警。 2.7.13.3 零序过流报警 当零序电流报警功能投入时，零序电流大于整定值，经整定延时后报警。 2.7.13.4 PT 断线报警 当①正序电压小于30伏，而任一相电流大于0.06In；②负序电压大于8伏；满足上 述任一条件后延时10秒报母线PT断线，发出运行异常告警信号，待电压恢复正常后装置 延时1.25秒自动将PT断线报警返回。在断线期间，根据整定控制字选择是退出经复合电 压闭锁的各段过流保护还是暂时取消复合电压闭锁。报警灯亮，液晶界面显示PT断线报 警。 2.7.13.5 控制回路断线报警 装置TWJ与HWJ状态均为零(在“开关量状态”菜单或者后台压板信息显示中可以查 看)，延时10s，报警灯亮，液晶界面显示控制回路断线报警。 2.7.13.6 TWJ 异常报警 线路电流大于 0.06 倍额定电流，装置 TWJ 状态为 1(在“开关量状态”菜单或者后 台压板信息显示中可以查看)，延时 10s，报警灯亮，液晶界面显示 TWJ 异常报警。 2.7.14 装置闭锁试验 (1)定值出错 用户进入装置“保护定值”菜单，任意修改一个定值的内容后按“确认键”，这时 运行灯熄灭，闭锁接点(412-413)闭合，退出菜单到主界面，液晶显示装置闭锁、定值 出错。 (2)电源故障(现场无法试验模拟) 2.7.15 输出接点检查 (1)关闭装置电源，闭锁接点（421－422）闭合，装置处于正常运行状态，闭锁接 点断开。 (2)发生报警时，装置报警接点（421－423）应闭合。 (3)断开保护装置的出口跳闸回路，当保护动作后，接点(402－414)、(404－405) 应由断开变为闭合。 2.7.16 电流环输出试验 可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口。 通入测量电流、加母线电压，用高精度电流表测量(519-520)、(521-522)的电流输出， 当电流或者有功功率达到整定值时，电流环输出的电流为满量程 20mA,电流或者功率为 零时电流环输出的电流为最小值 4mA，改变测量电流的大小，电流环输出的电流值满足 对应关系。 2.7.17 装置试验菜单的说明 辅助测试功能用于厂家生产调试或现场停电检验通讯、出口回路，可减少调试的工 作量、缩短调试工作时间。增加遥信对点、遥测置数、出口传动和相应的报告记录功能。 本功能可以产生出口、遥信变位报文、遥测数据，需慎重使用。 32 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 （1）遥信对点功能 用于远动遥信对点试验。操作方法为：进入“遥信顺序试验菜单” 采用自动方式 或者“遥信选点试验菜单”采用选点方式将相应的动作元件、报警信息、保护压板、遥 信开入等遥信信号自动置位和复归，产生的 SOE 报告可在就地查看也可经通讯上送远方。 进入“遥信顺序试验菜单”后，装置遥信状态自动的按液晶界面显示的遥信量条目 顺序由上而下变位，同时会形成对应的遥信变位报告，遥信自动对点功能执行完成后， 自动退出遥信试验菜单。 进入“遥信选点试验菜单”后，用户按“↑”或者“↓” 键进行浏览查看，光标 停在需要测试的遥信点所在行，按“确定”键，进行遥信选点试验，试验完成后用户可 以按“取消”退出菜单或者继续浏览遥信点并进行试验。 （2）遥测置数功能 用于远方遥测数据数值校核，进入“遥测信号试验”菜单，对遥测量进行人工置数， 查看远方遥测数据与就地显示是否一致。 进入“遥测信号试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停 在需要测试的遥测量所在行，按“确定”键，进行遥测信号试验，试验完成后用户可以 按“取消”退出菜单或者继续浏览遥测量项目并进行试验。 （3）出口传动试验 进入“出口传动试验”菜单，可以进行保护跳闸出口、保护合闸出口、遥控跳闸出 口、遥控合闸出口、报警接点和备用出口接点传动试验。 特别说明：使用出口传动试验功能时，装置的检修压板必须投入、装置背板的交流 电压端子不接入电压、电流端子不接入电流，对断路器进行传动试验，断路器两侧的刀 闸必须打开。 进入“出口传动试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停 在需要测试的出口项目所在行，按“确定”键，进行对应的出口传动试验，试验完成后 用户可以按“取消”退出菜单或者继续浏览出口项目并进行试验。 使用遥信对点、遥测置数、出口传动功能都有相应的操作记录以便于事后分析。 2.7.18 遥控功能的说明 用户可以通过后台或者远方调度下发遥控命令实现断路器的分闸与合闸功能。 2.7.18.1 遥控功能的使用条件 具备支持遥控功能监控后台或者远方调度系统(通讯规约支持 103 规约) 遥控把手放在远方位置，对应装置“开关量状态”菜单中，“遥控投入”状态应为 “1”； 2.7.18.2 遥控功能的操作过程 （1）断路器在合位/分位情况，用户在后台或者远方调度遥控画面进行遥控选择(分 闸/合闸) （2）遥控执行，断路器分开/闭合；或者遥控取消，断路器仍保持原状态。 2.7.19 遥测值系数的说明 装置上送遥测电流值 Ie×1.2，对应后台或者远方调度 4095 码值； 装置上送遥测电压值 100V×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测功率值 866W×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测功率因素值 1×1.2 对应后台或者远方调度 4095 码值； 33 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3. RCS-9624CN 厂用变压器保护测控装置 3.1 基本配置及功能 3.1.1 基本配置 RCS-9624CN 适用于 3～35KV 电压等级小电流接地系统或小电阻接地统中厂用变的 保护测控装置。可以组屏安装，也可就地安装到开关柜。 保护功能 （1）高压侧三段过流保护（其中 I、II 段可选择经复压闭锁，III 段不经复压闭 锁，可选择为反时限）； （2）高压侧两段定时限负序过流保护； （3）高压侧接地保护：两段定时限零序过流保护，零序 II 段可整定为报警或跳闸； （4）低压侧接地保护（两段定时限零序过流，其中零序 II 段可整定为反时限零序 过流）； （5）过负荷报警； （6）FC 回路配合的过流闭锁保护功能； （7）非电量保护； （8）独立的操作回路及故障录波。 测控功能 （1）10 路遥信开入采集，装置遥信变位以及事故遥信； （2）变压器高压侧断路器正常遥控分、合； （3）IA、IC、I0、UAB、UBC、UCA、UA、UB、UC、U0、P、Q、COSф、F 等 14 个模拟 量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4～20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口 通讯功能 （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口用作打印口； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 对时功能 （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 保护信息方面的主要功能 （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 34 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3.1.2 技术数据 3.1.2.1 额定数据 直流电源： 交流电压： 交流电流： 频 率： 3.1.2.2 功 耗 交流电压： 交流电流： 过载能力: 直 流： 220V，110V 允许偏差+15％，-20％ 100/ 3 V（相电压），100V（线电压） 5A，1A 50Hz < 0.5VA/相 < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 2 倍额定电流，连续工作 10 倍额定电流，允许 10S 40 倍额定电流，允许 1S 1.5 倍交流额定电压，允许长期运行 正常 < 15W 跳闸 < 25W 3.1.2.3 主要技术指标 过流保护电流定值: 0.1In～20In 高压侧零序保护电流定值：0.02A～15A 低压侧零序保护电流定值：0.1In～20In 低电压保护电压定值： 2～100V 时间定值： 0～100S 电流定值误差: < 2.5% 或 ±0.01In 电压定值误差: < 2.5% 或 ±0.10 V 时间定值误差： < 0.1%整定值+35ms 遥测量计量等级： 电流 0.2 级 其它 0.5 级 遥信分辨率: ≤ 1ms SOE 分辩率: ≤ 1ms 对时精度： ≤ 1ms 信号输入方式： 无源接点 4～20mA 满量程电流整定范围： 0.5∼9A，级差 0.01A 4～20mA 满量程功率整定范围： 1∼2000W，级差 0.01W 4∼20mA 输出精度 ±0.5% 输出接点容量： 运行环境温度： 跳圈、合圈出口：8A 信号出口： 5A -25∼+60℃ 3.1.3 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定； 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定； 静电放电试验符合国标：GB/T 14598.14 的规定； 脉冲群干扰试验符合国标：GB/T 14598.13 的规定； 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定； 35 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定； 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定； 浪涌（冲击）抗扰度试验符合国标：GB/T 17626.5 的规定。 3.1.4 绝缘试验 绝缘试验符合国标： GB/T14598.3-93 6.0 的规定； 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定。 3.2 装置原理 3.2.1 硬件配置及逻辑框图 硬件配置及逻辑框图见附图 RCS-9624CN。 3.2.2 模拟输入 外部电流及电压输入经隔离互感器隔离变换后由低通滤波器输入至模数变换器，CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。 Ia、Ib、Ic 为过流保护用模拟量输入，建议采用三相三元件方式，IA、IC 为测量用 专用 CT 输入。 Ios 为高压侧零序电流输入，在用于小电阻接地系统中时，零序电流输入构成零序 保护的Ⅰ段、Ⅱ段（Ⅱ段可整定为报警），零序电流的接入建议用套管零序电流互感器 接入，若无套管零序电流互感器，在保证零序电流能满足小电流接地系统保护选择性要 求前提下用三相电流之和即 CT 的中性线电流。 IoL 为低压侧零序电流输入，可取自所用变低压侧 CT 中性线电流或套管零序 CT 电 流以构成低压侧零序保护的Ⅰ段、Ⅱ段。 Ua、Ub、Uc 输入在本装置中与 IA、IC 一起计算形成本变压器的 P、Q、COSф、Kwh、 Kvarh。在 UA、UB、UC 不接入本装置时，请将 PT 断线检测控制字退出。 对厂用变低压侧测量由其他测控装置完成。 3.2.3 软件说明 3.2.3.1 定时限过电流保护 本装置为变压器高压侧设二段复合电压闭锁过流保护，各段电流及时间定值可独立 整定，分别设置整定控制字控制各段保护的投退。两段可分别通过控制字选择经或不经 复合电压闭锁。复合电压闭锁的负序电压与低电压闭锁定值均可独立整定。 3.2.3.2 高压侧过流 III 段保护 过流 III 段可选择投入反时限。本装置共集成了 3 种特性的反时限保护，用户可根 据需要选择任何一种特性的反时限保护。 特性 1、2、3 采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966） 规定的三个标准特性方程，分别列举如下： 0.14 特性1（一般反时限）： t= tp ( I I p ) 0.02 − 1 特性2（非常反时限）： 特性3（极端反时限）： 13.5 tp (I I p ) − 1 80 t= tp (I I p )2 − 1 t= 以上三个方程式中，t 为动作时间；Ip 为反时限电流基准值，取过流 III 段定值 I3zd； 36 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 tp 为反时限时间常数，取过流 III 段时间定值 T3zd。其中反时限特性可由控制字 FSXTX 选择（1 为一般反时限，2 为非常反时限，3 为极端反时限）。 当高压侧过流 III 段保护或过流反时限保护动作时，同时出口 501-502 用于闭锁备 自投。 同时，保护设置大电流闭锁保护动作的功能，用于断路器开断容量不足或现场为 FC 回路的情况，该功能仅用于跳闸出口 n402-n414，可经控制字投退。 3.2.3.3 过负荷报警 当负荷电流大于整定值，经整定延时以后，装置报过负荷报警。 3.2.3.4 两段定时限负序过流保护 其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护。 由于负序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感器的情 况，系统参数菜单控制字中 两相式保护 CT 必须整定为“1”。 3.2.3.5 高压侧接地保护 装置中高压侧设置两段零序过流保护来作为变压器高压侧的接地保护，其中零序过 流Ⅱ段可整定为报警或跳闸。 3.2.3.6 低压侧接地保护 低压侧设置两段定时限零序过流保护来作为变压器低压侧的接地保护，其中零序过 流Ⅱ段可整定为反时限。 本装置共集成了 3 种特性的零序反时限保护，用户可根据需要选择任何一种特性的 零序反时限保护。零序反时限保护特性在保护定值菜单中整定（见 5.4）。 特性 1、2、3 采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966） 规定的三个标准特性方程，分别列举如下： 0.14 特性1（一般反时限）： t= tp (I 0 I p ) 0.02 − 1 特性2（非常反时限）： t= 13.5 tp (I 0 I p ) − 1 特性3（极端反时限）： t= 80 tp (I 0 I p ) 2 − 1 以上三个方程式中，I0 为低压侧零序电流；t 为动作时间；Ip 为零序电流基准值， 取零序过流Ⅱ段 I0Lzd2；tp 为时间常数，取零序反时限保护时间常数 T0Lzd2。I0Lzd2 整定值要躲过变压器低压侧正常运行时的最大不平衡电流，T0Lzd2 整定范围为 0～1S。 当低压侧零序过流Ⅱ段保护或零序反时限保护动作时，同时出口 501-502，用于闭 锁备自投。 3.2.3.7 非电量保护 装置设有三路非电量保护，两路可以通过控制字选择跳闸或报警，一路可以跳闸。 第一、二路非电量保护延时可到 100 秒，第三路非电量保护延时可到 100 分钟。 3.2.3.8 过流闭锁保护 保护装置设置了大电流闭锁保护动作的功能，用于断路器开断容量不足或现场为 FC 回路的情况。当故障电流大于电流闭锁保护定值时只有动作报文保护跳闸出口 1 不动作， 其它出口无过流闭锁功能，该功能可经“过流闭锁保护投入”控制字投退。 37 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3.2.3.9 PT 检修开入 当 PT 检修开入投入时，闭锁复压过流中的复压条件，同时不进行 PT 断线判别。 3.2.3.10 装置闭锁 当装置检测到本身硬件故障或定值、软压板校验出错时，发出装置故障闭锁信号 （BSJ 继电器返回），同时闭锁装置保护逻辑，闭锁装置出口，装置面板上的运行灯熄灭。 硬件故障包括：RAM 出错、EPROM 出错、定值出错、软压板出错、电源故障。 3.2.3.11 运行异常报警 当装置检测出如下问题，发出运行异常报警信号： 1）PT 断线报警； 2）控制回路断线； 3）TWJ 异常； 4）频率异常； 5）零序过流报警； 6）过负荷报警； 7）非电量报警。 3.2.3.12 动作元件 装置主要动作元件有：整组启动、高压侧复压过流 I 段、高压侧复压过流 II 段、高 压侧复压过流 III 段、高压侧过流反时限、负序过流 I 段、负序过流 II 段、零序过流 I 段、零序过流 II 段、低压侧零序过流 I 段、低压侧零序过流 II 段、低压侧零序过流反 时限、非电量 1 保护、非电量 2 保护、非电量 3 保护动作。 3.2.3.13 遥控、遥测、遥信功能 遥控功能主要有两种：正常遥控跳闸操作，正常遥控合闸操作。 遥测量主要有：IA、IC、I0、UAB、UBC、UCA、UA、UB、UC、U0、P、Q、COSφ、F 和有功电度、无功电度。所有这些量都在当地实时计算，实时累加，且计算完全不依赖 于网络，电流精度达到 0.2 级，其它精度达到 0.5 级。 遥信量主要有：3 路非电量开入，10 路遥信开入采集，装置遥信变位以及事故遥信， 并作事件顺序记录，遥信分辨率小于 2ms。 3.2.3.14 对时功能 装置具备软件（通讯报文对时）和硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 3.3 装置跳线说明 1) 装置的 OUT 板有跳线可以选择“跳低压侧出口”(n427-n428、n505-n506、 n507-n508)和“过负荷出口”(n429-430)动作时是否需要经过起动继电器开放。跳 1－2 为经起动，跳 2－3 为不经起动。本装置的 JP1 跳 1－2；JP2 跳 2－3。 2) 端子 421～424 是跳闸信号接点。当 A－A’短接时该接点是保持信号；出厂时 A －A’断开，即 421～424 是瞬动接点。 3) 端子 421～425 是合闸信号接点。当 B－B'短接时该接点是保持信号；出厂时 B －B’断开，即 421～425 是瞬动接点。 3.4 装置背板端子及说明 3.4.1 装置背板端子 装置背板端子见附图 RCS-9624C 背板端子 38 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3.4.2 背板端子说明 端子 501-502 和 503-504 为同一继电器的两付跳闸出口，本装置中该出口可作为闭 锁备自投出口使用。 端子 505-506 和 507-508 为同一继电器的“跳低压侧出口”。 端子 519-520 和 521-522 为两个独立的 4～20mA 直流模拟量输出接口, 519-520 为 测量电流 Ia 输出接口，521-522 为功率测量输出接口。 端子 528～530 为 24V 光耦输入，其一端已在内部固定联结光耦 24V 电源的 0V 地， 528～530 为两个脉冲表脉冲开入。 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口和保护合闸出口的公共端。 端子 404-405 为保护动作输出空接点（信号自保持）。 端子 406-407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口，可经压板或直接接至端子 411。 端子 414 为高压侧保护跳闸出口，可经压板接至端子 409。 端子 416 接断路器跳闸线圈。 端子 417 为合位继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为远动信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出（信号不保持）。 端子 426 对应控制回路断线输出。 端子 427-428 为低压侧跳闸出口。 端子 429-430 为过负荷报警输出接点。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～315 为遥信开入输入端，316～323，327 为备用遥信输入端。 端子 324～326 为三路非电量开入。 端子 328 为投 PT 检修开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬件对时输入端口，接 GPS 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 39 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 端子 111～112 为低压侧零序电流输入。 端子 113～114 为高压侧 A 相电流输入。 端子 115～116 为高压侧 B 相电流输入。 端子 117～118 为高压侧 C 相电流输入。 端子 119～120 为高压侧零序电流输入。 端子 121～122 为高压侧 A 相测量电流输入。 端子 123～124 为高压侧 C 相测量电流输入。 装置的开关位置遥信(TWJ、HWJ、KKJ)已经由内部产生，不需要再从外部引入。 注意：所有未定义的端子，现场请勿配线，让其悬空。 3.5 装置定值整定 3.5.1 系统参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 名称 保护定值区号 高压侧 CT 额定一次值 高压侧 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 高压侧零序 CT 额定一次值 高压侧零序 CT 额定二次值 低压侧零序 CT 额定一次值 低压侧零序 CT 额定二次值 PT 额定一次值 PT 额定二次值 20mA 电流测量值 20mA 功率测量值 二相式 CT 投入 主画面显示一次值 电度显示一次值 整定范围 0～15 0～8000 A 1/5 A 0～8000 A 1/5 A 0～8000 A 1/5 A 0～8000 A 1/5 A 0～110.00 kV 0～100 V 备注 不用测量时可以不整 不用电压时可以不整 0.5～9A 1 ∼ 2000W 0，1 “1”表示 AC 相 CT 接线 “0” ：显示二次值 “1” ：显示一次值 “0” ：显示二次值 “1” ：显示一次值 相关说明： 1）系统定值和保护行为相关，请务必根据实际情况整定。 2）定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定 值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入系 统参数整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按"确认" 键，装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区号下装 到装置，装置自动复位后即可。 3）CT 额定一次值、CT 额定二次值、零序 CT 额定一次值、零序 CT 额定二次值、PT 额定一次值、PT 额定二次值：这些定值项需要用户根据实际情况整定，若相应的 交流量没有接入则该项可以不整定。 4）当“主画面显示一次值”置“1”后，装置的主画面显示电气量一次值。 40 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3.5.2 保护定值 序号 定值名称 定值 整定范围 整定步长 1 2 3 复压闭锁负序相电压定值 复压闭锁相间低电压定值 高压侧过流Ⅰ段定值 U2zd Ulzd Izd1 0～57V 0.01 V 2～120V 0.01 V 0.1In～20In 0.01 A 4 5 6 7 高压侧过流Ⅰ段时间 高压侧过流Ⅱ段定值 高压侧过流Ⅱ段时间 高压侧过流 III 段定值 Tzd1 Izd2 Tzd2 Izd3 0～100S 0.1In～20In 0～100S 0.1In～20In 8 高压侧过流 III 段时间 Tzd3 0～100S 9 10 11 高压侧过流 III 段反时限特性 过流闭锁定值 过负荷报警定值 12 13 14 15 过负荷报警时间 负序过流Ⅰ段定值 负序过流Ⅰ段时间 负序过流Ⅱ段定值 Tgfh I2zd1 T2zd1 I2zd2 0～100S 0.1In～20In 0.5～100S 0.1In～20In 16 负序过流Ⅱ段时间 T2zd2 0.5～100S 0.01 S 17 18 高压侧零序过流Ⅰ段定值 高压侧零序过流Ⅰ段时间 I0szd1 T0szd1 0.02A～15A 0～100S 0.01 A 0.01 S 19 20 21 高压侧零序过流Ⅱ段定值 高压侧零序过流Ⅱ段时间 低压侧零序过流Ⅰ段定值 I0szd2 0.02A～15A 0.01 A T0szd2 0～100S 0.01 S I0Lzd1 0.1In～20In 0.01 A 22 23 低压侧零序过流Ⅰ段时间 低压侧零序过流 II 段定值 T0Lzd1 I0Lzd2 0～100S 0.1In～2In 0.01 S 0.01 A 24 低压侧零序过流 II 段时间 T0Lzd2 0～100S 0.01 S 0.01 0.01 0.01 0.01 备注 线电压（100V） S A S A 0.01 S ipfsxtx 1～3 1 Ibszd 0.1In～20In 0.01 A Igfh 0.1In～3In 0.01 A 0.01 0.01 0.01 0.01 S A S A 25 26 27 28 低压侧零序反时限保护特性 i0Lfsxtx 1～3 1 非电量 1 跳闸时间 Tfdl1 0～100S 0.01S 非电量 2 报警/跳闸时间 Tfdl2 0～100S 0.01S 非电量 3 报警/跳闸时间 Tfdl3 0～100F 0.01F 非电量 3 时间单位为分 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1* 高压侧过流Ⅰ段投入 GL1 0/1 2* 高压侧过流Ⅱ段投入 GL2 0/1 3 4 5* 高压侧过流Ⅰ段经复压闭锁 高压侧过流Ⅱ段经复压闭锁 高压侧过流 III 段投入 UBL1 UBL2 GL3 0/1 0/1 0/1 6* 高压侧过流 III 段反时限投入 IpFSX 0/1 7 8 9* 10* 过流闭锁保护投入 过负荷报警 负序过流Ⅰ段投入 负序过流Ⅱ段投入 BS GFH FGL1 FGL2 0/1 0/1 0/1 0/1 11* 高压侧零序过流Ⅰ段投入 I01 0/1 12* 13* 高压侧零序过流Ⅱ段投入 低压侧零序过流Ⅰ段投入 I02 I0L1 0/1 0/1 1：跳闸； 0：报警 41 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 14* 低压侧零序过流Ⅱ段投入 I0L2 0/1 15* 16* 17* 18* 低压侧零序反时限保护投入 投非电量 1 跳闸 投非电量 2 跳闸 投非电量 3 跳闸 I0LFSX FDL1 FDL2 FDL3 0/1 0/1 0/1 0/1 19 20 PT 断线检测 PTDX PT 断线时退出与电压有关保护 PTDXBS 0/1 0/1 1：跳闸； 1：跳闸； 0：报警 0：报警 说明： 1）在整定定值前必须先整定保护定值区号。 2）当某项定值不用时，避免整定值为 0，如果是过量继电器（比如过流保护、零序 电流保护）则整定为上限值，如是欠量继电器（比如低电压保护低压定值）则整 定为下限值，时间整定为 100 秒，功能控制字退出，硬压板打开。 3）硬压板状态、软压板状态、控制字状态均为“1”，才投入相应保护元件（如果保 护元件没有设置硬压板，则不考虑其状态，只判别软压板和控制字状态，如果没 有设置软压板则只看控制字状态），否则退出该保护元件。 4）定值表中序号打*号的表示该元件设置了软压板。软压板状态、控制字状态均为“1”， 才投入相应保护元件（如果保护元件没有软压板则只判别控制字状态），否则退出 该保护元件。软压板可以通过后台投退；亦可在就地通过“软压板修改”菜单逐项 投退。 3.5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 42 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 备注 出厂时设为“01” 0：不用 1：专用 103 规约 2: Modbus 规约 14 串口 1 通讯规约 0～2 15 串口 2 通讯规约 0～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 1：通用 103 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 相关说明： 1）通讯参数可以由调试人员根据现场情况整定。 2）装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 3）遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测 不需要定时主动上送，但是仍旧响应监控的查询。本项定值需要根据实际需要 整定，不用通讯功能时可整定为“0”。出厂默认值为“0”。 4）遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5） 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出 厂默认值为“20 毫秒”。 3.5.4 辅助参数 序号 1 2 3 4 5 6 名称 遥控脉冲时间 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0～999.9s 0/1 0/1 0/1 0/1 0/1 出厂设定值 1.0s 1 0 0 0 0 备注 参见说明 相关说明： 1> 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、402～ 415、427～428、429～430 遥控合闸出口 401～412、遥控跳闸出口 401～413，而 不将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接，420 端子 亦悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～ 309 定义成这些信号的引入端(端子 306～309 若未被定义成断路器位置或者遥控 投入信号，即相应控制字为 0，其作普通遥信用)。以下是这些信号的引入原则： 2.1> KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、 SWI 插件的 404～405 输出)，需将外部 KKJ 信号引至端子 308。 2.2> TWJ 引入原则： 若装置使用接地选线功能或者希望装置提供事故总信号，则需将外部 TWJ 引 至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)，宜将外部 TWJ 引至端子 306，同时将 “306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 2.3> HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将 “307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 2.4> YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必从 端子 309 引入 YK 信号，同时将“309 定义为 YK” 整成 1。 43 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回 路断线”控制字整成 0，以避免程序发“控制回路断线”信号。其他情况下整成 1。 3.6 保护原理图及端子图 44 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 45 NARI-RELAYS 46 RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3.7 装置调试大纲 3.7.1 试验注意事项 （1）试验前请仔细阅读本试验大纲及有关说明书。 （2）尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。 （3）使用的电烙铁、示波器必须与屏柜可靠接地。 （4）试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是CT 回路 的螺丝及连片。不允许有丝毫松动的情况。 （5）校对程序名称、版本及程序形成时间。 （6）试验前请对照说明书，检查装置的 CPU 插件、出口插件上的跳线是否正确。 （7）试验前请检查插件是否插紧。 （8）装置精度手动调整菜单的值是否与交流插件贴纸上的值一致。 （9）通讯试验前请检查装置规约设置、信息文本是否与后台相匹配。 3.7.2 事故分析注意事项 为方便事故分析，特别建议用户妥善保存装置的动作报告。清除装置报告或者频繁试验覆盖当 时的故障信息，不利于用户和厂家进行事后分析和责任确定。 为可靠保存当时的故障信息，可以参考以下方法： 1) 在进行传动或者保护试验前，对装置的内部存储的信息以及后台存储的信息完整的 进行保存（抄录或打印）。 2) 保存的信息包括装置跳闸报告、故障录波、装置运行报告、装置自检报告、装置参 数和定值以及各种操作记录。 3) 现场的其他信息也应记录，包括事故过程、保护装置指示灯状态、主画面显示内容， 如确定有插件损坏，在更换插件时须仔细观察插件状态（包括有无异味、烧痕、元 器件异状等）。 4) 装置本地信息有条件的情况接打印机打印，监控后台的信息为防止被覆盖进行另外 存储。 5) 如有特殊情况，请通知厂家协助故障信息获取与保存。 6) 事故分析需要原始记录、装置版本信息以及现场故障处理过程的说明。 3.7.3 交流回路检查 进入“状态显示”菜单中“采样值显示”子菜单，在保护屏端子上（或者装置背板） 分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量的误差应 小于±5％，相角误差小于 2 度；进入“状态显示”菜单中的“遥测量显示”子菜单， 在保护屏端子上（或者装置背板）分别加入额定的电压、测量电流，在液晶显示屏上显 示的采样值应与实际加入量相等，其误差应小于±2‰，功率的误差应小于±5‰。 3.7.4 输入接点检查 进入“状态显示”菜单中“开关量显示”子菜单，在保护屏上(或装置背板端子)分 别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。 3.7.5 整组试验 下面提到的试验方法适用于 RCS-9000C 型系列厂用变压器保护测控装置，试验方法 并不与软件逻辑判据完全一致，请参照说明书上提到的保护功能对照调试大纲进行调 试。进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置整 组试验后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试 47 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 验现场可检查后台监控软件记录的事件是否正确。 附注：试验设备输出电流时，从零开始逐步增加到试验值。 3.7.5.1 过流Ⅰ段保护 1) 整定定值控制字中“过流Ⅰ段投入”置“1” ，软压板中“过流Ⅰ段投入”置 “1”，整定定值控制字中“过流Ⅰ段经复压闭锁”置“0”。 2) 模拟相间故障，使得电流满足电流定值。此时过流Ⅰ段即经整定延时跳闸。 3) 整定定值控制字中“过流Ⅰ段经复压闭锁”置“1”，模拟满足复合电压闭锁条 件，此时过流Ⅰ段即经整定延时跳闸。 3.7.5.2 过流Ⅱ段保护 同 3.7.5.1 过流Ⅰ段保护类似。 3.7.5.3 过流Ⅲ段保护 同 3.7.5.1 过流Ⅰ段保护类似。 3.7.5.4 过流Ⅲ段反时限 模拟故障，故障电流大于过流Ⅲ段定值，动作延时应和相应过流Ⅲ段反时限特性根 据故障电流值计算出来的动作延时一致。 3.7.5.5 负序过流Ⅰ段保护 1) 整定定值控制字中“负序过流Ⅰ段投入”置“1”，软压板中“负序过流Ⅰ段投 入”置“1”。 2) 当负序电流超过定值时负序过流Ⅰ段即经整定延时跳闸。 3.7.5.6 负序过流Ⅱ段保护 同 3.7.5.5。 3.7.5.7 零序过流Ⅰ段保护 1) 整定定值控制字中“零序过流Ⅰ段投入”置“1”，软压板中“零序过流Ⅰ段投 入”置“1”。 2) 若零序电流选择外加则在 119～120 加入电流。 3) 当零序电流超过定值时零序过流Ⅰ段即经整定延时跳闸。 3.7.5.8 零序过流Ⅱ段保护 同 3.7.5.7 零序过流Ⅰ段保护类似。 3.7.5.9 低压侧零序过流Ⅰ段保护 1) 整定定值控制字中“低压侧零序过流Ⅰ段投入”置“1”，软压板中“低压侧零 序过流Ⅰ段投入”置“1”。 2) 在低压侧零序电流回路加入电流。当低压侧零序电流超过定值时低压侧零序过 流Ⅰ段即经整定延时跳闸。 3.7.5.10 低压侧零序过流Ⅱ段保护 同 3.7.5.9 低压侧零序过流Ⅰ段保护类似。 3.7.5.11 低压侧零序反时限保护 模拟故障，低压侧零序电流大于定值，动作延时应和相应低压侧零序反时限特性根 据低压侧零序电流值计算出来的延时一致。 3.7.5.12 非电量保护 1) 整定定值控制字中“超温跳闸投入”置“1”，软压板中“超温跳闸投入”置“1”， 开关合上。 2) 给上超温开入(端子 326)，超温跳闸立即动作。 48 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3) 非电量 1(端子 325)、重瓦斯(端子 327)保护和超温跳闸的方法类似。 4) 给上非电量 2 开入(端子 324)，经整定延时，装置整组起动和非电量 2 跳闸同时 动作。 3.7.5.13 过流闭锁跳闸 1) 整定定值，控制字中“过流闭锁保护投入”置“1”； 2) 加电流大于“过流闭锁定值”，且其它保护动作，装置只发保护动作报文，跳 闸出口不动作，跳闸信号灯不亮。 3) “过流闭锁保护”作为保护动作元件，可以在故障录波中记录。 3.7.6 运行异常报警试验 下面提到的试验方法试用于RCS-9624CN线路保护装置，试验方法满足但不体现逻辑 判据，请参照说明书上提到的报警功能对照调试大纲进行逻辑调试。 进行运行异常报警实验前，请将对应元件的控制字设置正确，试验项完毕后，请检 查装置记录的SOE事件记录是否正确，对于有通讯条件的试验现场可检查后台监控软件 记录的事件是否正确。 3.7.6.1 频率异常报警 三个线电压均大于40v，频率小于49.5hz，延时10s报警灯亮，液晶界面显示频率异 常报警。 3.7.6.2 接地报警 A 相电压大于 75v，时间大于 15s，报警灯亮，液晶界面显示接地报警。 3.7.6.3 PT 断线报警 保护定值中“PT断线检测”控制字投入，仅加单相电压57.7V，延时10s报警灯亮， 液晶界面显示PT断线报警。 3.7.6.4 控制回路断线报警 “辅助参数”中“检测控制回路断线”置1，装置TWJ与HWJ状态均为零（在“开关 量状态”菜单或者后台压板信息显示中可以查看），延时3s报警灯亮，液晶界面显示控 制回路断线报警。 3.7.6.5 TWJ 异常报警 电流大于0.06倍额定电流，装置TWJ状态为1（在“开关量状态”菜单或者后台压板 信息显示中可以查看），延时10s报警灯亮，液晶界面显示TWJ异常报警。 3.7.6.6 CT 断线报警 仅在A相加0.5倍额定电流，延时10s报警灯亮，液晶界面显示CT断线报警。 3.7.6.7 弹簧未储能报警 装置“弹簧未储能开入”由分到合（在“开关量状态”菜单或者后台压板信息显示 中可以查看），经整定延时报警灯亮（在辅助参数中整定“弹簧未储能报警延时”），液 晶界面显示弹簧未储能报警。 3.7.7 装置闭锁试验 1) 定值出错，用户进入装置“保护定值”菜单，任意修改一个定值的内容后按“确 认键”，这时运行灯熄灭。退出菜单到主界面，液晶显示装置闭锁、定值出错。 2) 电源故障（现场无法试验模拟）。 3) CPLD 故障（现场无法试验模拟）。 49 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3.7.8 输出接点检查 1) 2) 3) 4) 手动分合或者遥控分合断路器，KKJ 接点（406－407）相应的断开和闭合。 进行遥控合闸操作，遥合接点（401－412）应闭合。 进行遥控分闸操作，遥跳接点（401－413）应闭合。 断开保护装置的出口跳闸回路，模拟跳闸，整定出口跳闸矩阵定值，相应跳闸 接点（402－414、402－415、427－428、429－430）应闭合。 5) 关闭装置电源，闭锁接点（421－422）闭合；装置处于正常运行状态(运行灯亮) 时，闭锁接点断开。 6) 发生报警时报警接点（421－423）应闭合；报警事件返回时该接点断开。 7) 操作回路的控制回路断线时，接点（421－426）应闭合。 3.7.9 装置与监控后台联调的说明 3.7.9.1 遥控功能的说明 用户可以通过后台或远方调度下发遥控命令实现断路器的分闸与合闸功能。 1)遥控功能的使用条件： (1)具备支持遥控功能监控后台或者远方调度系统（通讯规约支持 103 规约）； (2)遥控把手放在远方位置，对应装置“开关量状态”菜单中的“遥控投入”状态 应为“1”。 2)遥控功能的操作过程： (1)第一步，遥控选择。在后台或者远方调度遥控画面进行遥控选择，选择成功后 进行第二步。 (2)第二步，遥控执行或者撤消。选遥控执行，则下发执行命令，装置开始操作断 路器；选遥控取消则终止本次遥控过程，断路器仍保持原状态。 3.7.9.2 遥测值系数的说明 1) 装置上送遥测电流值范围为 0～In×1.2，In×1.2 对应后台或者远方调度 4095 码值； 2) 装置上送遥测电压值范围为 0～100v×1.2，100v×1.2 对应后台或者远方调度 4095 码值； 3) 装置上送遥测功率值范围为－In×173.2w×1.2～In×173.2w×1.2，In× 173.2w×1.2 对应后台或者远方调度 4095 码值； 4) 装置上送遥测功率因素值范围为－1×1.2～1×1.2，1×1.2 对应后台或者远方 调度 4095 码值； 5) 装置上送遥测频率值范围为 0～50Hz×1.2，50×1.2Hz 对应后台或者远方调度 4095 码值。 注：In 为测量 CT 额定二次值，1A 或者 5A。 3.7.9.3 装置与后台进行通讯联调时信息文本的说明 装置与后台进行通讯联调时，为使装置上送信息与后台解析的内容一致，请注意信 息文本的匹配。 50 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4. RCS-9625CN 线路保护测控装置 4.1 基本配置及功能 4.1.1 基本配置 RCS-9625CN适用于馈线、分支或母线分段回路的综合保护和测控装置。可以组屏安 装，也可就地安装到开关柜。 保护功能 （1）三段过流保护（其中 I、II 段可选择经复压闭锁，III 段不经复压闭锁,可选 择为反时限）； （2）二段零序过流保护（零序电流可以外加，也可使用自产零序电流，其中第二段 可通过整定选择作为报警或者跳闸功能）； （3）过负荷保护（可通过整定选择作为报警或者跳闸功能）； （4﹚三相一次重合闸 （5﹚合闸后加速保护； （6）FC 回路配合的电流闭锁功能； （7）独立的操作回路。 测控功能 （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； （3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 14 个模 拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接 口 （6）可选配 2 路脉冲量输入实现外部电度表自动抄表。 通讯功能 （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口用作打印； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 对时功能 （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 保护信息方面的主要功能 （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 51 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.1.2 技术数据 4.1.2.1 额定数据 直流电源： 交流电压： 交流电流： 频 率： 4.1.2.2 功耗 交流电压： 交流电流： 过载能力: 直 流： 220V，110V 允许偏差+15％，-20％ 100/ 3 V（相电压），100V（线电压） 5A，1A 50Hz < 0.5VA/相 < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 2 倍额定电流，连续工作 10 倍额定电流，允许 10S 40 倍额定电流，允许 1S 1.5 倍交流额定电压，允许长期运行 正常 < 15W 跳闸 < 25W 4.1.2.3 主要技术指标 定时限过流： 相电流定值： 0.1In～20In 零序电流定值： 0.02～12.00A 时间定值： 0.0～100.0S 电流定值误差: < 2.5% 或 ±0.01In 电压定值误差: < 2.5% 或 ±0.10 V 时间定值误差： < 0.1%整定值+35ms 重合闸时间定值范围： 0.1～9.9S 重合闸时间误差： < 0.1%整定值+35ms 遥测量计量等级： 电流 0.2 级 频率 0.01Hz P、Q、cosΦ 0.5 级 遥信分辨率: ≤ 1ms SOE 分辩率: ≤ 1ms 信号输入方式： 无源接点 4～20mA 满量程电流整定范围： 0.5∼9A，级差 0.01A 4～20mA 满量程功率整定范围： 1∼2000W，级差 0.01W 420mA 输出精度 ±0.5% 输出接点容量： 跳圈、合圈出口：8A 信号出口： 5A 运行环境温度： -25∼+60℃ 4.1.3 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 52 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 4.1.4 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 4.2 装置原理 4.2.1 装置尺寸 装置大小尺寸见附录，硬件配置及逻辑框图见附图 RCS-9625CN。 4.2.2 模拟输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。 Ia、Ib、Ic、Ios 输入为保护用模拟量输入，IA、IC 为测量用专用测量 CT 输入， 保证遥测量有足够的精度。Ios 零序电流输入用作零序过流保护用（报警或跳闸）。 UA、UB、UC 输入在本装置中作为保护、测量用电压输入，电压可以Ｙ型接入，也可 以Ｖ型接入，接入的电压量与 IA、IC 一起计算形成本线路的 P、Q、COSф、Kwh、Kvarh 等。若本线路保护、遥测量仅为电流量，则 UA、UB、UC 可不接，为防止装置发 PT 断线 信号，只需将定值表中控制字整定为 PT 断线检查退出。 UX 为线路电压，在重合闸检线路无压和检同期时使用，可以是 100V 或者 57.7V，只 需要和系统定值中的“线路 PT 额定二次值”一致。若不投重合闸或者重合闸采用不检 方式，UX 可以不接。 4.2.3 软件说明 4.2.3.1 定时限过电流保护 本装置设三段定时限过流保护，各段电流及时间定值可独立整定，分别设置整定控 制字控制这两段保护的投退。I、II 段电流保护均可以经复合电压闭锁（每一段都有独 立的控制字选择），III 段不经复压闭锁，可选择为反时限。本装置共集成了 3 种特性的 反时限保护，用户可根据需要选择任何一种特性的反时限保护。 根据国际电工委员会（IEC255-4）和英国标准规范（BS142.1996），一般推荐使用 下面三个标准的反时限特性方程： 0.14 t= tP （1） 一般反时限特性： (I / I P ) 0.02 − 1 13.5 非常反时限特性： t= tP （2） (I / I P ) − 1 80 极端反时限特性： t= tP （3） (I / I P ) 2 − 1 在以上三式中，IP 是反时限特性电流基准值，取过流 III 段定值 I3zd；tP 是反时限特性 时间常数，取过流 III 段时间定值 T3，本装置中的反时限特性也已这三种标准特性为依 据，可以通过反时限特性定值 FSXTX 进行选择（整定为 1 则选择一般反时限特性，整定 为 2 则选择非常反时限特性，整定为 3 则选择极端反时限特性）。 相电流保护设置大电流闭锁保护动作的功能，用于断路器开断容量不足或现场为 FC 53 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 回路的情况，该功能可投退。 4.2.3.2 过负荷保护 过负荷保护动作可通过过负荷投入控制字整定，控制字整定为“0”时只发报警信 号，整定为“1”时跳闸。过负荷保护动作后重合闸放电。 4.2.3.3 加速段保护 装置配置了独立的加速段保护，使用过流加速段保护，合闸加速保护包括手合于故 障加速跳闸和重合于故障加速跳闸，该保护开放时间为三秒。本装置的过流加速段的电 流定值和时间定值可整定。 4.2.3.4 过流闭锁保护 保护装置设置了大电流闭锁保护动作的功能，用于断路器开断容量不足或现场为 FC 回路的情况。当故障电流大于电流闭锁保护定值时只有动作报文，保护跳闸出口不动作， 该功能可经“过流闭锁保护投入”控制字投退。 4.2.3.5 重合闸 装置提供三相一次重合闸功能，其起动方式有不对应起动和保护起动两种。 重合闸方式包括不检、检线路无压、检同期三种。 重合闸在充电完成后投入。线路在正常状态(KKJ=1，TWJ=0)且无闭锁信号时运行 15 秒后充电。下列信号闭锁重合闸： 1>手跳或者遥跳；2>闭锁重合闸开入；3>控制回路断线；5>过负荷跳闸；6>线路 PT 断线（检线路无压或者检同期投入时）。 4.2.3.6 接地保护 采用零序电流互感器获取馈线/母线分段回路的零序电流，构成馈线/母线分段回路 的单相接地保护。在某些不接地系统和经小电阻接地系统中，接地零序电流相对较大， 可能采用直接跳闸方法，装置中设两段零序过流保护，其中零序 II 段可整定为报警或 跳闸（“零序过流Ⅱ段投入”控制字整定“0”时只报警，整定为“1”时跳闸），用于跳 闸或报警的零序电流可以选用自产的零序电流，也可从装置的零序 CT 引入（装置参数 中的“零序电流自产”控制字整定为“0”表示装置所用零序电流为外加，整定为“1” 表示装置所用零序电流为自产所得）。 4.2.3.7 PT 检修开入 当 PT 检修开入投入时，闭锁复压过流中的复压条件，同时不进行 PT 断线判别。 4.2.3.8 装置闭锁 当装置检测到本身硬件故障或定值、软压板校验出错时，发出装置故障闭锁信号 （BSJ 继电器返回），同时闭锁装置保护逻辑，闭锁装置出口，装置面板上的运行灯熄灭。 硬件故障包括：RAM 出错、EPROM 出错、定值出错、软压板出错、电源故障。 4.2.3.9 运行异常报警 当装置检测到下列异常状况时，发出运行异常信号（BJJ 继电器动作） ，面板报警灯亮： 1）PT 断线：①正序电压小于 30 伏，而任一相电流大于 0.06In；②负序电压大于 8 伏；满足上述任一条件后延时 10 秒报母线 PT 断线，发出运行异常告警信号，待电压恢 复正常后装置延时 1.25 秒自动将 PT 断线报警返回； 2）频率异常：系统频率在 49.5HZ 以下时，延时 10 秒报警； 3）TWJ 异常：开关在跳位而线路有流，延时 10 秒报警； 4）控制回路断线：装置检测既无跳位又无合位，延时 3 秒报警； 54 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5）零序Ⅱ段电流报警：零序电流Ⅱ段跳闸功能退出时，零序电流大于零序Ⅱ段整定 值，经零序Ⅱ段整定延时后报警； 6）过负荷报警：过负荷跳闸功能退出时，任意相电流大于过负荷整定值，经过负荷 整定延时后报警； 7) 线路电压报警：保护定值中“重合闸检同期”或者“重合闸检无压”控制字投入，线路 电压与额定值之差大于 15 伏，延时 10 秒报线路电压报警，发出运行异常告警信号，待 线路电压恢复正常后装置延时 10 秒自动将线路电压报警报警返回。 4.2.3.10 动作元件 装置主要动作元件有：整组启动、重合闸、过流 I 段、过流 II 段、过流 III 段、过 流反时限、过流加速、过负荷、零序 I 段、零序 II 段，过流闭锁动作。 4.2.3.11 遥控、遥测、遥信功能 遥控功能主要有两种：正常遥控跳闸操作，正常遥控合闸操作。 遥测量有：：IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSφ以及 通过积分计算得出的有功电度、无功电度。所有这些量都在当地实时计算，实时累加。 其中电流量精度达到 0.2 级，其他电气量精度达到 0.5 级。 遥信量主要有：10 路遥信开入、过流闭锁保护、装置变位遥信及所有保护和自检元 件动作，均作为事件顺序记录并经过通讯上送。遥信分辨率小于 2ms。 4.2.3.12 对时功能 装置具备软件（通讯报文对时）和硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 4.3 装置跳线说明 装置的 OUT 板有跳线可以选择“备用出口 1”(n427～n428)和“备用出口 2”(n429～ 430)动作时是否需要经过起动继电器开放。跳 1－2 为经起动，跳 2－3 为不经起动。本 装置的 JP1 跳 1－2；JP2 跳 1－2。 4.4 装置背板端子及说明 4.4.1 背板端子 装置背板端子见附图 RCS-9625CN 背板端子 4.4.2 背板端子说明 端子 501、502 和 503、504 为同一继电器的两付备用出口。 端子 505、506 和 507、508 为同一继电器的两付备用出口。 端子 519、520 和 521、522 为两个独立的 4～20mA 直流模拟量输出接口, 519～520 为测量电流 Iac 输出接口，521～522 为有功功率测量输出接口。 端子 528～530 为 24V 光耦输入，其一端已在内部固定联结光耦 24V 电源的 0V 地， 528～530 为两个脉冲表脉冲开入。 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口和保护合闸出口的公共端。 端子 404～405 为保护动作输出空接点（信号自保持）。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 55 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口，可经压板接至端子 409。 端子 415 为重合闸出口，可经压板接至端子 408。 端子 416 接断路器跳闸线圈。 端子 417 为合位继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为远动信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出（信号不保持）。 端子 426 对应控制回路断线输出。 端子 427～428,429～430 对应跳闸备用输出空接点。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～315 为遥信开入输入端，316～325 为备用遥信输入端。 端子 326 为闭锁重合开入。 端子 327 为后加速开入。 端子 328 为投 PT 检修开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬件对时输入端口，接 GPS 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为线路电压输入。 端子 113～114 为线路 A 相电流输入。 端子 115～116 为线路 B 相电流输入。 端子 117～118 为线路 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 装置的开关位置遥信(TWJ、HWJ)已经由内部产生，不需要再从外部引入。 注意：所有未定义的端子，现场请勿配线，让其悬空。 56 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.5 装置定值整定 4.5.1 系统参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 名称 保护定值区号 CT 额定一次值 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 PT 额定一次值 PT 额定二次值 线路 PT 额定一次值 线路 PT 额定二次值 20mA 电流测量值 整定范围 0～15 0～8000 A 1/5 A 0～8000 A 1/5 A 0～8000 A 1/5 A 0～110.00 kV 0～100 V 0～110.00 kV 57.7/100V 13 14 15 16 20mA 功率测量值 零序电流自产 主画面显示一次值 电度显示一次值 1 ∼ 2000W 备注 不用测量时可以不整 不用电压时可以不整 不用电压时可以不整 0.5～9A “0” ：外加； “0” ：显示二次值 “0” ：显示二次值 “1” ：自产 “1” ：显示一次值 “1” ：显示一次值 相关说明： 1) 系统参数值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定 值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入系 统参数整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按"确认" 键，装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区号下装 到装置，装置自动复位后即可。 3) CT 额定一次值、CT 额定二次值、零序 CT 额定一次值、零序 CT 额定二次值、PT 额定一次值、PT 额定二次值、线路 PT 额定一次值、线路 PT 额定二次值：这些定 值项需要用户根据实际情况整定，若相应的交流量没有接入则该项可以不整定。 4) 零序电流自产：自产的零序电流仅用于跳闸、报警功能，该功能一般在系统的接 地电流很大，专用零序 CT 的量程不能满足要求的时候使用。该控制字设定为“1”， 表示零序电流自产，设定为“0”，表示零序电流外加。出厂默认值为“0”。 5) 当“主画面显示一次值”置“1”后，装置的主画面显示电气量一次值。 4.5.2 装置定值整定 序号 1 2 3 4 5 6 7 8 9 定值名称 复压闭锁负序相电压定值 复压闭锁相间低电压定值 过流Ⅰ段定值 过流Ⅰ段时间 过流Ⅱ段定值 过流Ⅱ段时间 过流 III 段定值 过流 III 段时间 反时限特性 定值 U2zd Ulzd I1zd T1 I2zd T2 I3zd T3 FSXTX 整定范围 2～57.7V 2～100V 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0～3 整定步长 0.01 V 0.01 V 0.01 A 0.01 S 0.01 A 0.01 S 0.01 A 0.01 S 1 备注 57 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 10 过流加速段定值 Ijszd 0.1In～20In 0.01 A 11 过流加速时间 Tjs 0～1S 0.01 S 12 过流闭锁定值 Ibszd 0.1In～20In 0.01 A 13 过负荷保护定值 Igfh 0.1In～20In 0.01 A 14 过负荷保护时间 Tgfh 0～100S 0.01 S 15 零序过流Ⅰ段定值 I01Zd 0.02A～12A 0.01 A 自产时为 0.1In～20In 16 零序过流Ⅰ段时间 T01 0～100S 0.01 S 17 零序过流Ⅱ段定值 I02zd 0.02A～12A 0.01 A 自产时为 0.1In～20In 18 零序过流Ⅱ段时间 T02 0～100S 0.01 S 19 重合闸同期角 DGch 0～90° 1° 20 重合闸时间 Tch 0～100S 0.01 S 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1* 过流Ⅰ段投入 GL1 0/1 2* 过流Ⅱ段投入 GL2 0/1 3 过流Ⅰ段经复压闭锁 UBL1 0/1 4 过流Ⅱ段经复压闭锁 UBL2 0/1 5* 过流 III 段投入 GL3 0/1 6* 过流 III 段投反时限 FSX 0/1 1：GL3 为反时限；0：GL3 为定时限 7* 过流加速段投入 GLJS 0/1 8* 过流闭锁保护投入 GLBS 0/1 9* 过负荷保护投入 GFH 0/1 10* 零序过流Ⅰ段投入 L01 0/1 11* 零序过流Ⅱ段投入 L02 0/1 1：跳闸； 0：报警 12* 重合闸投入 Chz 0/1 13 检无压 Xlwy 0/1 14 检同期 TQ 0/1 15 PT 断线检测投入 PTDX 0/1 16 PTDX 退出与电压有关的电流保护 TJU 0/1 说明： 1）在整定定值前必须先整定保护定值区号。 2）当某项定值不用时，避免整定值为 0，如果是过量继电器（比如过流保护、零序 电流保护）则整定为上限值，如是欠量继电器（比如低周保护低频定值、低电压保 护低压定值）则整定为下限值，时间整定为 100 秒，功能控制字退出，硬压板打开。 3）速断保护、加速保护时间一般需整定几十到一百毫秒的延时，由于微机保护没有过 去常规保护中一百毫秒的继电器动作延时，所以整定成 0 秒时可能躲不过合闸时的 冲击电流，对于零序速断，还存在断路器三相不同期合闸产生的零序电流的冲击。 4）硬压板状态、软压板状态、控制字状态均为“1”，才投入相应保护元件（如果保护 元件没有设置硬压板，则不考虑其状态，只判别软压板和控制字状态，如果没有软 压板则只判别控制字状态），否则退出该保护元件。 5）定值表中序号打*号的表示该元件设置了软压板。软压板状态、控制字状态均为“1” ， 才投入相应保护元件（如果保护元件没有软压板则只判别控制字状态），否则退出该保 护元件。 58 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.5.3 通讯参数 序号 名称 整定范围 备注 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 出厂时设为“01” 0：不用 1：专用 103 规约 2: Modbus 规约 1 2 3 4 5 6 7 8 9 10 11 12 13 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 14 串口 1 通讯规约 0～2 15 串口 2 通讯规约 0～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 1：通用 103 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1) 通讯参数可以由调试人员根据现场情况整定。 2) 装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 3) 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测 不需要定时主动上送，但是仍旧响应监控的查询。本项定值需要根据实际需要 整定，不用通讯功能时可整定为“0”。出厂默认值为“0”。 4) 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒” 。 5) 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间， 出厂默认值为“20 毫秒”。 4.5.4 辅助参数 序号 1 2 3 4 5 6 名称 遥控脉冲时间 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0～30.0s 0/1 0/1 0/1 0/1 0/1 出厂设定值 15.0s 1 0 0 0 0 备注 参见说明 1 59 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 相关说明： 1> 本装置配有操作回路(SWI 插件) 。若现场只需提供保护跳闸出口 402～414、保 护合闸出口 402～415、遥控合闸出口 401～412、遥控跳闸出口 401～413，而不 将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接，420 端子亦 悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～ 309 定义成这些信号的引入端(端子 306～309 若未被定义成断路器位置或者遥控 投入信号，即相应控制字为 0，其作普通遥信用)。以下是这些信号的引入原则： 2.1> KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、 SWI 插件的 404～405 输出)，需将外部 KKJ 信号引至端子 308。 2.2> TWJ 引入原则： 若装置使用重合闸功能、过流加速功能、零序加速功能、接地选线功能或者 希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义 为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)，宜将外部 TWJ 引至端子 306，同时将 “306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 2.3> HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将 “307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 2.4> YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必从 端子 309 引入 YK 信号，同时将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回 路断线”控制字整成 0，以避免程序发“控制回路断线”信号。其他情况下整成 1。 60 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.6 保护原理图及端子图 61 NARI-RELAYS 62 RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 RCS-9625CN背板端子图 ODI 备用A-1 备用A-2 备用B-1 SWI 501 遥控电源＋ 401 502 控制电源＋ 402 电源地 COM 302 403 装置电源＋ 303 504 404 装置电源－ 304 505 保护动作 405 507 KKJ 备用B-2 遥信开入公共负 305 406 遥信开入1 306 407 遥信开入2 307 508 保护合闸入口 408 遥信开入3 308 509 保护跳闸入口 409 遥信开入4 309 510 手动合闸入口 410 遥信开入5 310 511 手动跳闸入口 411 遥信开入6 311 512 513 514 515 516 遥控合闸出口 遥控跳闸出口 413 遥信开入7 遥信开入8 保护跳闸出口 保护合闸出口 跳闸线圈 HWJ合闸线圈 519 TWJ- 1 #4-20ma输出 414 415 遥信开入9 遥信开入10 315 416 备 用 316 417 备 用 317 418 419 备 备 用 用 318 319 420 备 用 320 遥信公共 421 备 用 321 装置闭锁 422 备 用 322 523 运行报警 423 524 保护跳闸 424 备 用 324 525 保护合闸 425 备 用 325 528 529 530 UB UC UN 102 输入 104 电压 105 Ux Uxn 106 107 108 109 110 备 用 426 闭锁重合 326 跳闸 备用1 后加速开入 327 428 投PT 检修 328 跳闸 备用2 429 信号复归 329 430 装置检修 330 113 IA IA ' 114 115 IB IB ' 116 信号地 203 117 IC IC ' 118 204 119 I0 I0 ' 120 205 121 Iam Iam' 122 信号地 206 123 Icm Icm' 124 485A 串 口 1 485B 485A 串 口 2 对 时 485B 201 202 syn + 207 syn - 208 线 路 电 流 零序 电流 测量 电流 信号地 209 323 427 控制回路断线 112 314 控制电源－ 527 UA 103 313 521 526 以太网B 101 312 520 522 以太网A 111 517 518 412 AC 301 503 506 2 #4-20ma输出 DC 打 印 RXD 210 TXD 211 接地端子 信号地 212 63 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.7 装置调试大纲 4.7.1 试验注意事项 1) 2) 3) 4) 5) 6) 7) 8) 9) 试验前请仔细阅读本试验大纲及有关说明书。 尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。 使用的电烙铁、示波器必须与屏柜可靠接地。 试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是 CT 回 路的螺丝及连片。不允许有丝毫松动的情况。 校对程序名称、版本及程序形成时间。 试验前请对照说明书，检查装置的 CPU 插件、出口插件上的跳线是否正确。 试验前请检查插件是否插紧。 装置精度手动调整菜单的值是否与交流插件贴纸上的值一致。 通讯试验前请检查装置规约设置、信息文本是否与后台相匹配。 4.7.2 事故分析注意事项 为方便事故分析，特别建议用户妥善保存装置的动作报告。清除装置报告或者频繁 试验覆盖当时的故障信息，不利于用户和厂家进行事后分析和责任确定。 为可靠保存当时的故障信息，可以参考以下方法： 1) 在进行传动或者保护试验前，对装置的内部存储的信息以及后台存储的信息完 整的进行保存（抄录或打印）。 2) 保存的信息包括装置跳闸报告、故障录波、装置运行报告、装置自检报告、装 置参数和定值以及各种操作记录。 3) 现场的其他信息也应记录，包括事故过程、保护装置指示灯状态、主画面显示 内容，如确定有插件损坏，在更换插件时须仔细观察插件状态（包括有无异味、 烧痕、元器件异状等）。 4) 装置本地信息有条件的情况接打印机打印，监控后台的信息为防止被覆盖进行 另外存储。 5) 如有特殊情况，请通知厂家协助故障信息获取与保存。 6) 事故分析需要原始记录、装置版本信息以及现场故障处理过程的说明。 4.7.3 交流回路检查 进入“状态显示”菜单中“采样值显示”子菜单，在保护屏端子上（或者装置背板） 分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量的误差应 小于±5％，相角误差小于 2 度；进入“状态显示”菜单中的“遥测量显示”子菜单， 在保护屏端子上（或者装置背板）分别加入额定的电压、测量电流，在液晶显示屏上显 示的采样值应与实际加入量相等，其误差应小于±2‰，功率的误差应小于±5‰。 4.7.4 输入接点检查 进入“状态显示”菜单中“开关量状态”子菜单，在保护屏上（或装置背板端子） 分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。 64 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.7.5 整组试验 下面提到的试验方法适用于RCS-9625CN线路保护装置，试验方法满足但不体现逻辑 判据，请参照说明书上提到的保护功能对照调试大纲进行逻辑调试。 进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置整 组试验后，请检查装置记录的跳闸报告、SOE事件记录是否正确，对于有通讯条件的试 验现场可检查后台监控软件记录的事件是否正确。 4.7.5.1 过流Ⅰ段保护 1) 整定定值，控制字中“过流Ⅰ段投入”置“1” ，“过流Ⅰ段经复压闭锁” 置 “1”，“过流Ⅰ段经方向闭锁” 置“1”，软压板中“过流Ⅰ段投入”置“1” 。 2) 模拟正方向相间故障，使得电压满足复压定值，电流满足电流定值，电压超前 电流的夹角在－45～+135 度之间。此时过流Ⅰ段即经整定延时跳闸。 4.7.5.2 过流Ⅱ段保护 同 4.7.5.1 过流Ⅰ段保护类似。 4.7.5.3 过流Ⅲ段保护 过流Ⅲ段选择定时限时同 4.7.5.1 过流Ⅰ段保护类似。 当过流Ⅲ段选择反时限时，其动作延时应和相应反时限特性计算出来的延时一致。 4.7.5.4 零序Ⅰ段保护 1) 整定定值，控制字中“零序Ⅰ段投入”置“1”，软压板中“零序Ⅰ段投入”置 “1”。 2) 若零序电流选择外加则在 119～120 加入电流，若零序电流选择自产则在相电流 回路加入电流。 3) 当零序电流超过定值时零序Ⅰ段即经整定延时跳闸。 4.7.5.5 零序Ⅱ段保护 同 4.7.5.4 零序Ⅰ段保护类似。 4.7.5.6 重合闸保护 1) 整定定值，控制字中“重合闸投入”置“1” ， “重合闸检同期” 置“0” ， “重 合闸检无压” 置“0”，软压板中“重合闸投入”置“1”，“闭锁重合闸”硬压 板退出。 2) 开关在手合位置，待 15s 后重合闸充电。 3) 模拟故障，待跳闸后撤去故障，此时重合闸应经整定延时动作。 4.7.5.7 过流加速保护 1) 重合闸功能投入。 2) 整定定值，控制字中“过流加速段投入”置“1”， “前加速投入”置“0”，软压 板中“过流加速段投入”置“1”。 3) 待重合闸充电后模拟故障跳闸，待跳闸后撤去故障，重合闸应动作，待重合闸 动作后再立即加故障电流，此时过流加速应经整定延时动作。 65 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.7.5.8 过负荷保护 1) 整定定值，控制字中“过负荷投入”置“1” ，软压板中“过负荷投入”置“1”， 此时过负荷选择的是跳闸。 2) 加故障电流，当电流超过定值时，过负荷保护即经整定延时跳闸 4.7.5.9 过流闭锁跳闸 1) 整定定值，控制字中“过流闭锁保护投入”置“1”； 2) 加电流大于“过流闭锁定值”，且其它保护动作，装置只发保护动作报文，跳闸 出口不动作，跳闸信号灯不亮。 3) “过流闭锁保护”作为保护动作元件，可以在故障录波中记录。 4.7.6 运行异常报警试验 下面提到的试验方法试用于RCS-9625CN线路保护装置，试验方法满足但不体现逻辑 判据，请参照说明书上提到的报警功能对照调试大纲进行逻辑调试。 进行运行异常报警实验前，请将对应元件的控制字设置正确，试验项完毕后，请检 查装置记录的SOE事件记录是否正确，对于有通讯条件的试验现场可检查后台监控软件 记录的事件是否正确。 4.7.6.1 频率异常报警 三个线电压均大于40v，频率小于49.5hz，延时10s报警灯亮，液晶界面显示频率异 常报警。 4.7.6.2 接地报警 A 相电压大于 75v，时间大于 15s，报警灯亮，液晶界面显示接地报警。 4.7.6.3 PT 断线报警 保护定值中“PT断线检测”控制字投入，仅加单相电压57.7V，延时10s报警灯亮， 液晶界面显示PT断线报警。 4.7.6.4 控制回路断线报警 “辅助参数”中“检测控制回路断线”置1，装置TWJ与HWJ状态均为零（在“开关 量状态”菜单或者后台压板信息显示中可以查看），延时3s报警灯亮，液晶界面显示控 制回路断线报警。 4.7.6.5 TWJ 异常报警 电流大于0.06倍额定电流，装置TWJ状态为1（在“开关量状态”菜单或者后台压板 信息显示中可以查看），延时10s报警灯亮，液晶界面显示TWJ异常报警。 4.7.6.6 CT 断线报警 仅在A相加0.5倍额定电流，延时10s报警灯亮，液晶界面显示CT断线报警。 66 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.7.6.7 弹簧未储能报警 装置“弹簧未储能开入”由分到合（在“开关量状态”菜单或者后台压板信息显示 中可以查看），经整定延时报警灯亮（在辅助参数中整定“弹簧未储能报警延时”），液 晶界面显示弹簧未储能报警。 4.7.6.8 线路电压报警 保护定值中“重合闸检同期”或者“重合闸检无压”控制字投入，线路电压降至低 于42V，延时10s报警灯亮，液晶界面显示“线路电压报警”。 4.7.7 装置闭锁试验 1) 定值出错，用户进入装置“保护定值”菜单，任意修改一个定值的内容后按“确 认键”，这时运行灯熄灭。退出菜单到主界面，液晶显示装置闭锁、定值出错。 2) 电源故障（现场无法试验模拟）。 3) CPLD 故障（现场无法试验模拟）。 4.7.8 输出接点检查 1) 2) 3) 4) 手动分合或者遥控分合断路器，KKJ 接点（406－407）相应的断开和闭合。 进行遥控合闸操作，遥合接点（401－412）应闭合。 进行遥控分闸操作，遥跳接点（401－413）应闭合。 断开保护装置的出口跳闸回路，模拟跳闸，相应跳闸接点（404－405、402－414、 427－428、429－430、421－424）应闭合。 5) 断开保护装置的出口合闸回路，模拟重合闸，相应合闸接点（402－415、421－ 425）应闭合。 6) 关闭装置电源，闭锁接点（421－422）闭合；装置处于正常运行状态(运行灯亮) 时，闭锁接点断开。 7) 发生报警时报警接点（421－423）应闭合；报警事件返回时该接点断开。 8) 操作回路的控制回路断线时，接点（421－426）应闭合。 注：输出接点检查可以借助“装置调试”菜单中的 “出口传动试验”完成。 4.7.9 装置与监控后台联调的说明 4.7.9.1 遥控功能的说明 用户可以通过后台或远方调度下发遥控命令实现断路器的分闸与合闸功能。 1)遥控功能的使用条件： a） 具备支持遥控功能监控后台或者远方调度系统（通讯规约支持 103 规约）； b） 遥控把手放在远方位置，对应装置“开关量状态”菜单中的“遥控投入”状态 应为“1”。 2)遥控功能的操作过程： a） 第一步，遥控选择。在后台或者远方调度遥控画面进行遥控选择，选择成功后 进行第二步。 b） 第二步，遥控执行或者撤消。选遥控执行，则下发执行命令，装置开始操作断 路器；选遥控取消则终止本次遥控过程，断路器仍保持原状态。 67 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4.7.9.2 遥测值系数的说明 1) 装置上送遥测电流值范围为 0～In×1.2，In×1.2 对应后台或者远方调度 4095 码值； 2) 装置上送遥测电压值范围为 0～100v×1.2，100v×1.2 对应后台或者远方调度 4095 码值； 3) 装置上送遥测功率值范围为－In×173.2w×1.2～In×173.2w×1.2，In× 173.2w×1.2 对应后台或者远方调度 4095 码值； 4) 装置上送遥测功率因素值范围为－1×1.2～1×1.2，1×1.2 对应后台或者远方 调度 4095 码值； 5) 装置上送遥测频率值范围为 0～50Hz×1.2，50×1.2Hz 对应后台或者远方调度 4095 码值。 注：In 为测量 CT 额定二次值，1A 或者 5A。 4.7.9.3 装置与后台进行通讯联调时信息文本的说明 装置与后台进行通讯联调时，为使装置上送信息与后台解析的内容一致，请注意信 息文本的匹配。 68 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5. RCS-9626CN 电动机保护测控装置 5.1 基本配置及功能 5.1.1 基本配置 RCS-9626CN 适用于 3-10KV 电压等级的中高压电动机保护测控装置，可在开关柜就 地安装。 保护功能 （1）短路保护、启动时间过长及堵转保护：三段定时限过流保护； （2）不平衡保护（包括断相和反相）：两段负序过流保护（其中负序二段可选择整 定为反时限）； （3）过负荷保护； （4）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显 示电动机的热积累情况； （5）接地保护：零序过流保护； （6）低电压保护； （7）FC 回路配合的电流闭锁功能； （8）三路非电量保护； （9）独立的操作回路及故障录波。 测控功能 （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； （3）P、Q、IA、IC、COSф、有功电度、无功电度等模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4～20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口 （6）电动机启动报告记录功能。 通讯功能 （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口用作打印； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 对时功能 （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 保护信息方面的主要功能 （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 69 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.1.2 技术数据 5.1.2.1 额定数据 直流电源： 交流电压： 交流电流： 频 率： 5.1.2.2 功耗 交流电压： 交流电流： 过载能力: 直 流： 220V， 110V 允许偏差+15％， -20％ 100/ 3 V，100V 5A，1A 50Hz < 0.5VA/相 < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 2 倍额定电流，连续工作 10 倍额定电流，允许 10S 40 倍额定电流，允许 1S 1.5 倍交流额定电压，允许长期运行 正常 < 15W 跳闸 < 25W 5.1.2.3 主要技术指标 电流保护定值： 零序电流定值： 低电压定值 ： 电流电压保护时间定值： 电流定值误差: 电压定值误差: 时间定值误差： 遥测量计量等级： 0.1～20In 0.02～15A 2～100V 0～100S < 2.5% 或 ±0.01In < 2.5% 或 ±0.10 V < 0.1%整定值+35ms 电流 0.2 级 频率 0.01Hz P、Q、cosΦ 0.5 级 遥信分辨率: ≤ 1ms SOE 分辩率: ≤ 1ms 对时精度： ≤ 1ms 信号输入方式： 无源接点 4∼20mA 满量程电流整定范围： 0.5∼9A，级差 0.01A 4∼20mA 满量程功率整定范围： 1∼2000W，级差 0.01W 4∼20mA 输出精度 ±0.5% 输出接点容量： 跳圈、合圈出口：8A 信号出口： 5A 运行环境温度： -25∼+60℃ 5.1.3 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定； 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定； 静电放电试验符合国标：GB/T 14598.14 的规定； 脉冲群干扰试验符合国标：GB/T 14598.13 的规定； 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定； 70 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定； 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定； 浪涌（冲击）抗扰度试验符合国标：GB/T 17626.5 的规定。 5.1.4 绝缘试验 绝缘试验符合国标： GB/T14598.3-93 6.0 的规定； 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定。 5.2 装置原理 5.2.1 硬件配置及逻辑框图 见附图 RCS-9626CN 5.2.2 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，形成各种保护继电器，并计算各种遥测量。Ia、Ib、Ic 为保护 用模拟量输入。IA、IC 为专用测量 CT 输入。Ios 零序电流输入用作零序过流保护用（报 警或跳闸），零序电流的接入建议用套管零序电流互感器接入。UA、UB、UC 输入在本装 置中既作为低电压保护用电压输入，同时也与 IA、IC 一起计算形成本线路的 P、Q、COSф、 Kwh、Kvarh。 5.2.3 软件说明 5.2.3.1 定时限过流保护 本装置设三段定时限过流保护。Ⅰ段相当于速断段，电流按躲过启动电流整定，时 限可整定为速断或带极短的时限，该段主要对电动机短路提供保护；Ⅱ段是定时限过流 段，在电动机启动完毕后自动投入。Ⅲ段作为电动机堵转提供保护。 相电流保护中设置大电流闭锁保护动作的功能，用于断路器开断容量不足或现场为 FC 回路的情况，该功能可投退。 5.2.3.2 负序过流保护 当电动机三相电流有较大不对称，出现较大的负序电流，而负序电流将在转子中产 生 2 倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。 装置设置两段定时限负序过流保护，分别对电动机反相断相，匝间短路以及较严重 的电压不对称等异常运行工况提供保护。其中负序过流Ⅱ段作为灵敏的不平衡电流保 护，可通过控制字 FGL2-TZ 选择投跳闸或报警，选择投报警时该段可作为负序过负荷报 警段使用，可通过控制字 FGL2FSX 选择该段采用定时限还是反时限特性。 根据国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）的规定，本 装置采用其标准反时限特性方程中的极端反时限特性方程(extreme IDMT.)： 80 t= tp (I I p )2 − 1 Ip 为电流基准值，取负序过流Ⅱ段定值 I2zd2； tp 为时间常数，取负序过流Ⅱ段时 间定值 T2zd2，范围为 0～1S。 由于负序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感器的情况， 控制字 CT2 必须整定为“1”。 71 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.2.3.3 过负荷保护 过负荷保护反应定子电流的大小，装置设置了一段定时限段，可通过控制字选择投 报警或跳闸。 5.2.3.4 过热保护 过热保护主要为了防止电动机过热，因此在装置中设置一个模拟电动机发热的模 型，综合计及电动机正序电流和负序电流的热效应，引入了等值发热电流 Ieq，其表达 式为： Ieq2 = K1*I12+K2*I22 式中 K1 = 0.5，防止电动机正常启动中保护误动； K1 = 1.0，在整定的启动时间 Tqd 以后，I12 值不再故意减小； K2 = 3～10，模拟 I22 的增强发热效应，一般可取为 6。 保护动作方程：[(Ieq/Ie)2-(1.05)2]*t ≥ τ 式中 τ：电动机热积累定值，即发热时间常数 HEAT 当热积累值达到 HEAT ╳ GRBJ（过热报警水平）时发报警信号； 当热积累值达到 HEAT 时发跳闸信号（开关不在跳位时保护动作）。 电动机被过热保护动作跳闸后，不能立即再次启动，要等到电动机散热到允许启动 的温度时，才能再启动。在需要紧急启动的情况下，通过装置引出的热复归接点强制将 热模型恢复到“冷态”。 5.2.3.5 零序过流保护 反应电动机定子接地的零序过流保护，可通过控制字选择投报警或跳闸，以供不同 场合使用。 5.2.3.6 低电压保护 三个相间电压均小于低电压保护定值，时间超过整定时间时，低电压保护动作。低 电压保护经 TWJ 位置闭锁。装置能自动识别三相 PT 断线，并及时闭锁低电压保护。 5.2.3.7 非电量保护 装置设有三路非电量保护，两路可以通过控制字选择跳闸或报警，一路可以跳闸。 第一、二路非电量保护延时可到 100 秒，第三路非电量保护延时可到 100 分钟。 5.2.3.8 PT 断线检查 当低电压保护投入时，装置自动投入 PT 断线检查功能。PT 断线判据如下： a) 最大相间电压小于 30V，且任一相电流大于 0.06In； b) 负序电压大于 8V。 满足以上任一条件延时 10 秒报 PT 断线，断线消失后延时 2.5 秒返回。 PT 断线期间，自动退出低电压保护。 5.2.3.9 装置告警 当 CPU 检测到本身硬件故障时，发出装置报警信号同时闭锁整套保护。硬件故障 包括：RAM 出错，EPROM 出错，定值出错，电源故障。 当装置检测出如下问题，发出运行异常报警： 1）开关有电流（任一相电流大于 0.06In）而 TWJ 为“1”，经 10 秒延时报 TWJ 异常； 2）PT 断线； 3）控制回路断线； 4）当系统频率低于 49.5Hz，经 10 秒延时报频率异常； 5）负序过流报警（负序过负荷报警）； 6）过负荷报警； 72 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7）过热报警； 8）零序过流报警； 9）非电量报警。 5.2.3.10 动作元件 装置主要动作元件有：整组启动、过流 I 段、过流 II 段、过流Ⅲ段、负序过流 I 段、负序过流 II 段、负序过流反时限、过热、过负荷、零序过流、低压保护、非电量 保护、过流闭锁。 5.2.3.11 遥信、遥测、遥控功能 遥控功能主要有两种：正常遥控跳闸操作，正常遥控合闸操作。 遥测量主要有：IA、IC、COSφ、P、Q 和有功电度、无功电度。所有这些量都在当 地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而产生的误差， 且计算完全不依赖于网络，精度达到 0.5 级。 遥信量主要有：10 路遥信开入、装置变位遥信及事故遥信，并作事件顺序记录，遥 信分辨率小于 2ms。 5.2.3.12 对时功能 装置具备软件（通讯报文对时）和硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 5.3 装置跳线说明 装置的 SWI 板有跳线可以选择“跳闸备用”(n427～n428)和“禁止再启动”(n429～ 430)动作时是否需要经过起动继电器开放。跳 1－2 为经起动，跳 2－3 为不经起动。本 装置的 JP1 跳 1－2；JP2 跳 2－3。 5.4 装置背板端子及说明 5.4.1 装置背板端子 见附图 RCS-9626CN 背板端子 5.4.2 背板端子说明 端子 501、502 和 503、504 为同一继电器的两付备用跳闸出口。 端子 505、506 和 507、508 为同一继电器的两付备用跳闸出口。 端子 519、520 和 521、522 为两个独立的 4～20mA 直流模拟量输出接口, 519～520 为测量电流 Ia 输出接口，521～522 为功率测量输出接口。 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口和保护合闸出口的公共端。 端子 404～405 为保护动作输出空接点（信号自保持）。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口，可经压板接至端子 409。 端子 416 接断路器跳闸线圈。 73 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 端子 417 为合位继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为远动信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出（信号不保持）。 端子 426 对应控制回路断线输出。 端子 427～428 对应跳闸备用输出空接点。 端子 429～430 为过热禁止再启动接点。可将该接点串联至合闸线圈回路中（430 接 418，429 接合闸线圈）。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～315 为遥信开入输入端，316～323 为备用遥信输入端。 端子 324～326 为三路非电量开入。 端子 327 为低电压保护开入。 端子 328 为热复归开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 113～114 为机端 A 相电流输入。 端子 115～116 为机端 B 相电流输入。 端子 117～118 为机端 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 装置的开关位置遥信(TWJ、HWJ、KKJ)已经由内部产生，不需要再从外部引入。 注意：所有未定义的端子，现场请勿配线，让其悬空。 74 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.5 装置定值整定 5.5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 名称 保护定值区号 CT 额定一次值 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 PT 额定一次值 PT 额定二次值 20mA 电流测量值 11 20mA 功率测量值 12 13 14 二相式 CT 投入 主画面显示一次值 电度显示一次值 整定范围 0～15 0～8000 A 1/5 A 0～8000 A 1/5 A 0～8000 A 1/5 A 0～110.00 kV 0～100 V 备注 不用测量时可以不整 不用电压时可以不整 0.5∼9A 1∼2000W 0，1 “0” ：显示二次值 “0” ：显示二次值 “1”表示 AC 相 CT 接线 “1” ：显示一次值 “1” ：显示一次值 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定 值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入系 统参数整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按"确认" 键，装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区号下装 到装置，装置自动复位后即可。 3) CT 额定一次值、CT 额定二次值、零序 CT 额定一次值、零序 CT 额定二次值、PT 额定一次值、PT 额定二次值：这些定值项需要用户根据实际情况整定，若相应的 交流量没有接入则该项可以不整定。 4) 20mA 电流测量值和 20mA 功率测量值对应 4～20mA 测量中的 20mA 电流即最大值. 5) 当“显示一次值”置“1”后，装置的主画面和遥测菜单则显示电气量一次值。 5.5.2 保护定值整定 序号 1 2 3 4 5 6 7 8 9 10 11 12 定 值 名 称 电动机额定电流 电动机启动时间 过流Ⅰ段定值 过流Ⅰ段时间 过流Ⅱ段定值 过流Ⅱ段时间 过流Ⅲ段定值 过流Ⅲ段时间 过流闭锁定值 负序过流Ⅰ段定值 负序过流Ⅰ段时间 负序过流Ⅱ段定值 定值符号 Ie Tqd Izd1 Tzd1 Izd2 Tzd2 Izd3 Tzd3 Ibszd I2zd1 T2zd1 I2zd2 整定范围 0.1In～2In 0～500S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0.1In～20In 0～100S 0.1In～20In 整定步长 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01A 0.01S 0.01A 备注 75 NARI-RELAYS 13 14 15 16 17 18 19 20 21 22 23 24 25 26 1* 2* 3* 4 5* 6* 7 8 9* 10 11* 12 13 14* 15 16* 17* 18* 19* RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 负序过流Ⅱ段时间 T2zd2 0～100S 0.01S 若投反时限，范围为 0～1S 过负荷保护定值 Igfh 0.1In～3In 0.01A 过负荷保护时间 Tgfh 0～100S 0.01S 负序电流发热系数 K2 3～10 1 一般可取为 6 发热时间常数 HEAT 0～100 分 0.01 分 散热时间常数 COOL 1～5 倍 HEAT 0.01 倍 过热报警水平 GRBJ 30%～100% 0.01% 一般可取为 80% 零序过流定值 I0zd 0.02～15A 0.01A 零序过流时间 TI0zd 0～100S 0.01S 低电压保护定值 Udyzd 2～100V 0.01V 按相间电压整定 低电压保护时间 Tdyzd 0～100S 0.01S 非电量 1 跳闸时间 Tfdl1 0～100S 0.01S 非电量 2 报警/跳闸时间 Tfdl2 0～100S 0.01S 非电量 3 报警/跳闸时间 Tfdl3 0～100F 0.01F 非电量 3 时间单位为分 以下为整定控制字 SWn，控制字的位置“1”相应功能投入，置“0”相应功能退出 过流Ⅰ段投入 GL1 0，1 过流Ⅱ段投入 GL2 0，1 过流Ⅲ段投入 GL3 0，1 过流闭锁保护投入 BS 0，1 负序Ⅰ段投入 FGL1 0，1 负序Ⅱ段投入 FGL2 0，1 负序Ⅱ段投跳闸 FGL2-TZ 0，1 负序Ⅱ段为反时限 FGL2FSX 0，1 0：投定时限 ；1：投反时限 过负荷保护投入 GFH 0，1 过负荷保护投跳闸 GFH-TZ 0，1 过热跳闸投入 GR-TZ 0，1 过热报警投入 GR-BJ 0，1 过热禁止再启动投入 JZZQD 0，1 零序过流投入 L0 0，1 零序过流投跳闸 L0-TZ 0，1 低电压保护投入 DY 0，1 非电量 1 保护投入 FDL1 0，1 非电量 2 保护投入 FDL2 0，1 0：报警，1：跳闸 非电量 3 保护投入 FDL3 0，1 0：报警，1：跳闸 注：定值表中序号打*号的表示该元件设置了软压板。软压板状态、控制字状态均为“1”， 才投入相应保护元件（如果保护元件没有软压板则只判别控制字状态），否则退出该保护 元件。 76 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.5.3 通讯参数 序号 1 ２ 3 4 5 6 7 8 9 10 13 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 14 串口 1 通讯规约 0～2 15 串口 2 通讯规约 0～2 16 串口 1 波特率 17 18 19 20 21 串口 2 波特率 打印波特率 遥测上送周期 遥信确认时间 1 遥信确认时间 2 0～3 0～3 0～3 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 与通讯相关，若无通讯可以不整定 1：通用 103 规约 0：不用 1：专用 103 规约 2: Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1) 通讯参数可以由调试人员根据现场情况整定。 2) 装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 3) 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测 不需要定时主动上送，但是仍旧响应监控的查询。本项定值需要根据实际需要 整定，不用通讯功能时可整定为"0"。出厂默认值为"0"。 4) 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为 "20 毫秒"。 5) 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间， 出厂默认值为"20 毫秒"。 5.5.4 辅助参数 序号 1 2 3 4 5 名称 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0/1 0/1 0/1 0/1 0/1 出厂设定值 1 0 0 0 0 备注 参见说明 1 77 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 相关说明： 1) 本装置配有操作回路(SWI 插件)，若现场不需要，可以仅仅使用该插件的出口 接点，此时为了避免装置发“控制回路断线”信号，应将“检测控制回路断线” 控制字整成 0，同时可以从 306～309 引入装置所需的断路器位置信号。 5.6 保护原理及端子图 78 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 420 402 419 至TWJ负端 TWJ HBJ TBJ TBJV 408 TBJV 401 412 YHJ 防跳回路 TBJV 418 至合闸线圈 HBJ 410 413 YTJ 411 KKJ BTJ 414 409 TBJ 416 至跳闸线圈 TBJ 417 至HWJ负端 HWJ 201 305 202 306 203 串 口 信号地 1 204 310 313 314 209 319 开 入 量 采 入 合后位置 接 点 输 跳闸备用1出 407 BTJ 串 口 2 427 428 429 TJ2 信号地 315 保护动作 406 信号地 208 318 405 KKJ 207 312 317 485B 206 311 316 485A 205 309 TJ1 485B 307 308 404 485A 时 钟 同 步 禁止再启动 430 421 BSJ 422 BJJ 423 BTJ 423 TWJ HWJ 426 信号公共 装置闭锁 210 RXD 211 TXD 212 打 印 信号地 320 303 321 304 远 装置报警 动 信 号 保护动作 控制回路 断线 322 323 324 325 113 326 327 101 102 103 104 114 115 116 117 118 119 120 121 122 123 124 328 329 330 79 NARI-RELAYS 80 RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.7 调试大纲 5.7.1 试验注意事项 （1）试验前请仔细阅读本试验大纲及有关说明书。 （2）尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。 （3）使用的电烙铁、示波器必须与屏柜可靠接地。 （4）试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是CT 回路 的螺丝及连片。不允许有丝毫松动的情况。 （5）校对程序校验码及程序形成时间。 （6）试验前请对照说明书，检查装置的CPU插件、电源插件、出口插件上的跳线是否正确。 （7）进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置 整组试验后，请检查装置记录的跳闸报告、SOE事件记录是否正确，对于有通讯条 件的试验现场可检查后台监控软件记录的事件是否正确。 （8）无模拟量时请检查插件是否插紧，装置精度手动调整菜单的值是否与交流插件贴 纸上的值一致等等；电源插件上的继电器动作不正确时请检查电源插件上跳线和 出口插件跳线是否正确；通讯不通时请检查规约设置，面板液晶通讯状态指示标 志状况是否正确等等； （9）装置试验后投运前将装置报告记录清除。 5.7.2 交流回路检查 进入“状态显示”菜单中“采样值显示”子菜单，在保护屏端子上(或者装置背板) 分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其 误差应小于±5％；进入“状态显示”菜单中的“遥测量显示”子菜单，在保护屏端子 上(或者装置背板)分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实 际加入量相等，其误差应小于±5‰。 若用户需要在现场调校采样精度时，请按如下步骤进行： （1）置校验仪输出模式为二表法测试模式,并输出为额定情况.角度为 45°,此时, 进入被测装置的“精度自动调整”菜单,将菜单上的显示项逐一用变送器校验仪上的读 数输入.输入完毕后按“确认”键并复位装置,此时对比两者读数,应能使保护用电压、 电流的误差控制在 2％以内,遥测用电流、功率误差控制在 0.5％以内。 （2）如果是现场更换交流头，可以进入“精度手动调整”菜单，按照交流头上所 标参数逐一整定入装置，或按步骤 1)进行自动调校。 注意：由于装置出厂时已经进行过调整,所以建议用户不要在现场调校采样精度.如 用户确有必要,请与厂方联系或请调试人员配合。标准源的精度应在 0.5 级以上，同时 应拆除装置上所有无关接线，以防外界干扰影响采样输入精度。 5.7.3 开关量输入检查 进入“状态显示”菜单中“开关量显示”子菜单，在保护屏上(或装置背板端子)分 别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。 5.7.4 整组试验 进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置整 组试验后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试 验现场可检查后台监控软件记录的事件是否正确。 附注：试验设备输出电流时，从零开始逐步增加到试验值。 81 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.7.4.1 过流保护 三段过流保护作为电动机短路保护和启动时间过长及堵转保护。整定定值控制字中 相应的过流保护段投入置“1”，相应软压板状态置“1”。 1) 检测保护的过流定值，当加入故障相电流小于 0.95 倍的整定值时，相应的过流 保护应可靠不动作；当故障相电流大于 1.05 倍的整定值且时间大于保护整定动 作时间时，保护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上 显示显示过流保护动作报文；误差应在 5％范围以内。注意过流Ⅱ段是在电动机 启动完成以后才投入。 S， 整定过流Ⅰ段跳闸控制 2) 过流Ⅰ段定值 A，过流Ⅰ段延时 ； 字 保护取最大相电流；过流Ⅰ段试验值 ，延时试验值 。 3) 过流Ⅱ段定值 A，过流Ⅱ段延时 S， 整定过流Ⅱ段跳闸控制 字 ； 保护取最大相电流；过流Ⅱ段试验值 ，延时试验值 。 4) 过流Ⅲ段定值 A，过流Ⅲ段延时 S， 整定过流Ⅲ段跳闸控制 字 ； ，延时试验值 。 保护取最大相电流；过流Ⅲ段试验值 5.7.4.2 零序过流保护 1) 投入零序过流保护软压板，在保护定值单中整定零序过流保护的控制字为“1”， 加入零序电流 I0。当故障零序电流大于 1.05 倍的整定值且时间大于保护整定动 作时间时，保护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶 上显示零序保护动作报文；定值误差应在 5％范围以内。 S， 整定零序保护跳闸控 2) 零序过流保护定值 A，零序保护延时 制字 ； ，延时试验值 。 保护取零序电流；零序保护试验值 5.7.4.3 负序过流保护 两段负序过流保护用作电动机的断相和反相保护，其中Ⅱ段可选择使用反时限特性。 1） 整定保护定值控制字中相应的负序过流保护段投入置“1” ，相应软压板状态置“1”； 2）当加入故障负序电流大于1.05倍的整定值且时间大于保护整定动作时间时，保 护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示负序保 护动作报文；定值误差应在5％范围以内。 A，负序Ⅰ段延时 S， 整定负序Ⅰ段跳闸控制 3）负序Ⅰ段定值 ； 字 保护取负序电流；负序Ⅰ段试验值 ，延时试验值 。 4）负序Ⅱ段定值 A，负序Ⅱ段延时 S， 整定负序Ⅱ段跳闸控制 字 ； 保护取负序电流；负序Ⅱ段试验值 ，延时试验值 。 5）负序过流Ⅱ段选择为反时限时加负序电流大于负序过流Ⅱ段定值，延时大于根 据反时限特性计算的时间后负序过流Ⅱ段反时限动作。 82 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 表 5.1 反时限过流保护试验数据记录 输入负序电流 动作时间 理论计算时间 备注 1 2 3 4 5 5.7.4.4 过负荷保护 过负荷保护可选择报警或投跳闸。 1）整定保护定值控制字中“过负荷保护投入”和“过负荷保护投跳闸”置“1”， 软压板状态置“1”； 1）当加入故障电流大于1.05倍的整定值且时间大于保护整定动作时间时，保护应 可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示过负荷保护 动作报文；定值误差应在5％范围以内。 A，过负荷保护延时 S， 整定过负荷保护控制 2）过负荷保护定值 字 ； ，延时试验值 。 保护取最大相电流；过负荷试验值 5.7.4.5 过热保护 过热保护分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显示电动 机的热积累情况。 1）整定保护定值控制字中“过热保护投入”和软压板“过热保护投跳闸”状态置 “1”。 同时整定好相应的过热保护定值，整定方法可参考技术说明书和厂用电 保护整定导则。 2）当加入的故障等效电流（Ieq2 = K1*I12+K2*I22）大于1.05倍的电动机额定电流 时，过热保护开始过热累计，当热累计大于100％时过热保护动作，装置面板上 跳闸灯点亮，出口继电器闭合，液晶上显示过热保护动作报文。 3）检测过热保护的动作时间可按加入的等效电流通过过热保护动作方程算出动作 时间，再与实测的动作时间相比较。 表 5.2 过热保护试验实验数据记录： 负序电流发 热系数 电动机额定 电流值(A) 发热时间常 数(S) 等效电流值 (A) 动作时间(S) 理论计算时 间(S) 5.7.4.6 低电压保护 1）投入定值中“低电压保护”控制字、 “低电压保护”软压板及“低电压保护”硬 压板。 2）加入电流以保证装置有流，当加入的三个相间电压均小于低电压保护定值且时 间超过整定时间时，低电压保护动作。装置面板上跳闸灯点亮，出口继电器闭 合，液晶上显示低电压保护动作报文。装置在 95％的低电压保护动作定值时能 可靠动作，在 105％动作定值时可靠不动作，定值误差应在 5％范围以内。 3）低电压保护定值 V，低电压保护延时 S， 整定低电压保护控制 字 ；投入低电压保护压板 。 保护取最大相电压；低电压保护试验值 ，延时试验值 。 83 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.7.4.7 大电流闭锁保护 1）整定保护定值控制字中“过流闭锁保护投入”置“1” ； 2）模拟故障使上述任一保护元件动作且最大相电流大于过流闭锁定值，此时只有 保护动作报文，跳闸灯不亮，保护不出口。 5.7.4.8 非电量保护 1） 整定保护定值控制字中相应的非电量保护控制字置“1”，相应软压板状态置“1”； 2）当装置有相应的非电量开入，且开入时间大于非电量保护动作时间时，保护动 作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示非电量保护动作报 文。 5.7.5 运行异常报警试验 进行运行异常报警实验前，请将对应元件的控制字、软压板设置正确，试验项完毕 后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试验现场 可检查后台监控软件记录的事件是否正确。 5.7.5.1 频率异常报警 当系统电压频率小于49.5Hz，延时10s报警，报警灯亮，液晶界面显示频率异常报警。 5.7.5.2 过负荷报警 加电流大于过负荷定值，时间大于过负荷时间定值，装置不启动的条件下，报警灯 亮，液晶界面显示过负荷报警。 5.7.5.3 零序过流报警 当零序电流报警功能投入时，零序电流大于整定值，经整定延时后报警。 5.7.5.4 PT 断线报警 当低电压保护功能投入时，装置自动投入PT断线检查功能，PT断线判据如下：①正 序电压小于30伏，而任一相电流大于0.06In；②负序电压大于8伏；满足上述任一条件 后延时10秒报母线PT断线，发出运行异常告警信号，待电压恢复正常后装置延时2.5秒 自动将PT断线报警返回。报警灯亮，液晶界面显示PT断线报警。 5.7.5.5 控制回路断线报警 装置TWJ与HWJ状态均为零(在“开关量状态”菜单或者后台压板信息显示中可以查 看)，延时3s，报警灯亮，液晶界面显示控制回路断线报警。 5.7.5.6 TWJ 异常报警 电流大于 0.06 倍额定电流，装置 TWJ 状态为 1(在“开关量状态”菜单或者后台压 板信息显示中可以查看)，延时 10s，报警灯亮，液晶界面显示 TWJ 异常报警。 5.7.5.7 负序过负荷报警 当负序过负荷报警投入时，负序电流大于负序过负荷报警定值，且时间大于负序过负 荷报警时间定值时，装置发负序过负荷报警，报警灯亮，液晶界面显示负序过负荷报警。 5.7.5.8 过热报警 当过热保护开始过热累计时，热累计大于过热报警水平时发出过热报警信号。 84 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 5.7.6 装置闭锁试验 (1) 定值出错 用户进入装置“保护定值”菜单，任意修改一个定值的内容后按“确认键”，这时 运行灯熄灭，闭锁接点(421-422)闭合，退出菜单到主界面，液晶显示装置闭锁、定值 出错。 (2) 电源故障(现场无法试验模拟) 5.7.7 输出接点检查 （1）关闭装置电源，闭锁接点(421-422)闭合，装置处于正常运行状态，闭锁接点断开。 （2）发生报警时，装置报警接点(421-423)应闭合。 （3）断开保护装置的出口跳闸回路，当保护动作后，接点(402－414)、(427－428) 应由断开变为闭合，(421－424)作为保持信号输出。 5.7.8 电流环输出试验 可选配 2 路 420mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口。 通入测量电流、加母线电压，用高精度电流表测量(519-520)、(521-522)的电流输出， 当电流或者有功功率达到整定值时，电流环输出的电流为满量程 20mA,电流或者功率为 零时电流环输出的电流为最小值 4mA，改变测量电流的大小，电流环输出的电流值满足 对应关系。 5.7.9 装置试验菜单的说明 辅助测试功能用于厂家生产调试或现场停电检验通讯、出口回路，可减少调试的工 作量、缩短调试工作时间。增加遥信对点、遥测置数、出口传动和相应的报告记录功能。 本功能可以产生出口、遥信变位报文、遥测数据，需慎重使用。 (1) 遥信对点功能 用于远动遥信对点试验。操作方法为：进入“遥信顺序试验菜单” 采用自动方式 或者“遥信选点试验菜单”采用选点方式将相应的动作元件、报警信息、保护压板、遥 信开入等遥信信号自动置位和复归，产生的 SOE 报告可在就地查看也可经通讯上送远方。 进入“遥信顺序试验菜单”后，装置遥信状态自动的按液晶界面显示的遥信量条目 顺序由上而下变位，同时会形成对应的遥信变位报告，遥信自动对点功能执行完成后， 自动退出遥信试验菜单。 进入“遥信选点试验菜单”后，用户按“↑”或者“↓” 键进行浏览查看，光标 停在需要测试的遥信点所在行，按“确定”键，进行遥信选点试验，试验完成后用户可 以按“取消”退出菜单或者继续浏览遥信点并进行试验。 (2) 遥测置数功能 用于远方遥测数据数值校核，进入“遥测信号试验”菜单，对遥测量进行人工置数， 查看远方遥测数据与就地显示是否一致。 进入“遥测信号试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停 在需要测试的遥测量所在行，按“确定”键，进行遥测信号试验，试验完成后用户可以 按“取消”退出菜单或者继续浏览遥测量项目并进行试验。 (3) 出口传动试验 进入“出口传动试验”菜单，可以进行保护跳闸出口、保护合闸出口、遥控跳闸出 口、遥控合闸出口、报警接点和备用出口接点传动试验。 特别说明：使用出口传动试验功能时，装置的检修压板必须投入、装置背板的交流 电压端子不接入电压、电流端子不接入电流，对断路器进行传动试验，断路器两侧的刀 85 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 闸必须打开。 进入“出口传动试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停 在需要测试的出口项目所在行，按“确定”键，进行对应的出口传动试验，试验完成后 用户可以按“取消”退出菜单或者继续浏览出口项目并进行试验。 使用遥信对点、遥测置数、出口传动功能都有相应的操作记录以便于事后分析。 5.7.10 遥控功能的说明 用户可以通过后台或者远方调度下发遥控命令实现断路器的分闸与合闸功能。 5.7.10.1 遥控功能的使用条件 具备支持遥控功能监控后台或者远方调度系统(通讯规约支持 103 规约) 遥控把手放在远方位置，对应装置“开关量状态”菜单中， “遥控投入”状态应为“1”； 5.7.10.2 遥控功能的操作过程 (1) 断路器在合位/分位情况，用户在后台或者远方调度遥控画面进行遥控选择(分 闸/合闸) (2) 遥控执行，断路器分开/闭合；或者遥控取消，断路器仍保持原状态。 5.7.11 遥测值系数的说明 装置上送遥测电流值 Ie×1.2，对应后台或者远方调度 4095 码值； 装置上送遥测电压值 100V×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测功率值 866W×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测功率因素值 1×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测频率值 50Hz×1.2 频率对应后台或者远方调度 4095 码值。 86 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6. RCS-9627CN 电动机保护测控装置 6.1 基本配置及功能 6.1.1 基本配置 RCS-9627CN 适用于 3-10KV 电压等级的中高压电动机保护测控装置，可在开关柜就 地安装。 保护功能 （1）电流纵差保护／磁平衡差动保护； （2）短路保护、启动时间过长及堵转保护：三段定时限过流保护； （3）不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷 报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； （4）过负荷保护； （5）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显 示电动机的热积累情况； （6）接地保护：零序过流保护； （7）低电压保护； （8）三路非电量保护； （9）独立的操作回路及故障录波。 测控功能 （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）正常断路器遥控分、合； （3）P、Q、IA、IC、COSф、有功电度、无功电度等模拟量的遥测； （4）开关事故分合次数统计及事件 SOE 等； （5）可选配 2 路 4～20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口 （6）电动机启动报告记录功能。 通讯功能 （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口用作打印； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 对时功能 （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 保护信息方面的主要功能 （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 87 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.1.2 技术数据 6.1.2.1 额定数据 直流电源： 交流电压： 交流电流： 频 率： 6.1.2.2 功耗 交流电压： 交流电流： 过载能力: 直 流： 220V， 110V 允许偏差+15％， -20％ 100/ 3 V，100V 5A，1A 50Hz < 0.5VA/相 < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 2 倍额定电流，连续工作 10 倍额定电流，允许 10S 40 倍额定电流，允许 1S 1.5 倍交流额定电压，允许长期运行 正常 < 15W 跳闸 < 25W 6.1.2.3 主要技术指标 差动保护 ① 整组动作时间 差动速断 < 25ms(1.5 倍整定值) 比率差动 < 45ms(2 倍整定值) ② 起动元件 差动电流起动元件，整定范围为 0.1In～0.6In，级差 0.01A ③ 差动速断保护整定范围为 3Ie～8Ie。 ④ CT 断线可通过整定控制字选择闭锁比率差动保护出口或仅发报警信号。 ⑤ 电流定值误差: < 2.5% 或 ±0.01In ⑥ 比率差动制动系数 0.2～0.5 可调 电流电压保护 电流定值： 0.1In～20In 零序电流定值： 0.02A～15A 低电压定值 ： 2～100V 电流电压保护时间定值： 0～100S 电流定值误差: ＜2.5% 或 ±0.01In 电压定值误差: ＜2.5% 或 ±0.10 V 时间定值误差： ＜ 0.1%整定值+35ms 远动功能 遥测量计量等级： 电流 0.2 级 频率 0.01Hz P、Q、cosΦ 0.5 级 遥信分辨率: ≤ 1ms SOE 分辩率: ≤ 1ms 对时精度： ≤ 1ms 信号输入方式： 无源接点 4∼20mA 满量程电流整定范围： 0.5∼9A，级差 0.01A 88 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 4∼20mA 满量程功率整定范围： 1∼2000W，级差 0.01W 4∼20mA 输出精度 ±0.5% 输出接点容量： 跳圈、合圈出口：8A 信号出口： 5A 运行环境温度： -25∼+60℃ 6.1.3 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定； 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定； 静电放电试验符合国标：GB/T 14598.14 的规定； 脉冲群干扰试验符合国标：GB/T 14598.13 的规定； 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定； 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定； 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定； 浪涌（冲击）抗扰度试验符合国标：GB/T 17626.5 的规定。 6.1.4 绝缘试验 绝缘试验符合国标： GB/T14598.3-93 6.0 的规定； 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定。 6.2 装置原理 6.2.1 硬件配置及逻辑框图 见附图 RCS-9627CN 6.2.2 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，形成各种保护继电器，并计算各种遥测量。Ia1、Ib1、Ic1 为 机端保护 CT 输入，Ia2、Ib2、Ic2 为中性点侧保护 CT 输入。IA、IC 为专用测量 CT 输 入。Ios 零序电流输入用作零序过流保护（报警或跳闸），零序电流的接入建议用套管零 序电流互感器接入， UA、UB、UC 输入在本装置中既作为低电压保护用电压输入，同时 也与 IA、IC 一起计算形成本线路的 P、Q、COSф、Kwh、Kvarh。 6.2.3 软件说明 6.2.3.1 纵差保护 电动机纵差保护是电动机相间短路和匝间短路的主保护。 (1)差动速断保护 保护设有一速断段，在电动机内部严重故障时快速动作。任一相差动电流大于差动 速断整定值 Isdzd 时瞬时动作于出口继电器。 (2)比率差动保护 装置采用常规比率差动原理，其动作方程为 |IT+IN| > Icdqd 当|IT-IN|/2 ≤Ie 时 |IT+IN|-Icdqd > Kbl·{|IT-IN|/2-Ie} 当|IT-IN|/2 > Ie 时 式中 IT 为电动机机端电流，IN 为中性点电流，Kbl 为比率制动系数，Icdqd 为差动电 流起动定值。比率差动保护能保证外部短路不动作，内部故障时有较高灵敏度，动作曲 线如下图所示。 89 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 Id 速动区 Isdzd 动作区 Kbl 制动区 Icdqd Ir Ie 纵差保护动作曲线 上图中 Id 为差动电流|IT+IN|，Ir 为制动电流|IT-IN|/2 任一相比率差动保护动作即出口跳闸。 (3)CT 断线判别 装置设有延时 CT 断线闭锁或报警功能，其动作原理如下。 a）延时 CT 断线报警在保护每个采样周期内进行。 当任一相差流大于 0.08In 的时间超过 10 秒时发出 CT 断线报警信号，此时不闭锁比 率差动保护。这也兼作保护装置交流采样回路的自检功能。 b）瞬时 CT 断线报警或闭锁功能在比率差动元件动作后进行判别。 为防止瞬时 CT 断线的误闭锁，满足下述任一条件不进行瞬时 CT 断线判别： 1) 起动前各侧最大相电流小于 0.08In； 2) 起动后最大相电流大于过负荷保护定值 Igfh； 3) 起动后电流比起动前增加。 机端、中性点的两侧六路电流同时满足下列条件认为是 CT 断线： 1) 一侧 CT 的一相或两相电流减小至差动保护起动； 2) 其余各路电流不变。 通过控制字 CTDXBS 选择瞬时 CT 断线发报警信号的同时是否闭锁比率差动保护。 如果装置中的比率差动保护退出运行，则瞬时 CT 断线的报警和闭锁功能自动取消。 (4)磁平衡差动保护 磁平衡差动保护，俗称“小差动保护”。当电动机安装磁平衡式电流互感器时，控制 字 CPHCD 投入，CDSD、BLCD、CTDXBS 退出，此时磁平衡差动保护投入，差动速断保护、 比率差动保护、CT 断线判别功能退出。 磁平衡差动保护的电流从装置中性点侧电流回路输入，过流定值取自 Icdqd。 若未装设磁平衡式电流互感器，但装置所引入的电流已经是差动电流，其接线和整 定原则同磁平衡差动保护。 6.2.3.2 定时限过流保护 本装置设两段定时限过流保护。Ⅰ段相当于速断段，电流按躲过启动电流整定，时 限可整定为速断或带极短的时限，该段主要对电动机短路提供保护；Ⅱ段是定时限过流 段，在电动机启动完毕后自动投入，Ⅲ段作为电动机堵转提供保护。 6.2.3.3 不平衡保护 (1)负序过流保护 当电动机三相电流有较大不对称，出现较大的负序电流，而负序电流将在转子中产 生 2 倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。 装置设置两段定时限负序过流保护，分别对电动机反相断相，匝间短路以及较严重 90 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 的电压不对称等异常运行工况提供保护。其中负序过流Ⅱ段作为灵敏的不平衡电流保 护，可通过控制字 FGLFSX 选择采用定时限还是反时限。 根据国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）的规定，本 装置采用其标准反时限特性方程中的极端反时限特性方程(extreme IDMT.)： 80 t= tp (I I p )2 − 1 上式中， Ip 为电流基准值，取负序过流Ⅱ段定值 I2zd2； tp 为时间常数，取负序过 流Ⅱ段时间定值 T2zd2，范围为 0～1S。 (2)负序过负荷报警 装置设置了一段负序过负荷报警，也可通过控制字 FGLFSX 选择采用定时限还是反时 限，若采用定时限，其定值可按大于电动机长期允许的负序电流整定。若采用反时限， 其特性方程仍然采用 2.3.3.1 中的极端反时限特性方程，式中， Ip ，取负序过负荷报警 定值 I2gfh； tp 取负序过负荷报警时间定值 T2gfh，范围为 0～1S。 由于负序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感器的情况， 控制字 CT2 必须整定为“1”。 6.2.3.4 过负荷保护 过负荷保护反应定子电流的大小，装置设置了一段定时限段，可通过控制字选择投 报警或跳闸。 6.2.3.5 过热保护 过热保护主要为了防止电动机过热，因此在装置中设置一个模拟电动机发热的模 型，综合计及电动机正序电流和负序电流的热效应，引入了等值发热电流 Ieq，其表达 式为： Ieq2 = K1*I12+K2*I22 式中 K1 = 0.5，防止电动机正常启动中保护误动； K1 = 1.0，在整定的启动时间 Tqd 以后，I12 值不再故意减小； K2 = 3～10，模拟 I22 的增强发热效应，一般可取为 6。 保护动作方程：[(Ieq/Ie)2-(1.05)2]*t ≥ τ 式中 τ：电动机热积累定值，即发热时间常数 HEAT 当热积累值达到 HEAT ╳ GRBJ（过热报警水平）时发报警信号； 当热积累值达到 HEAT 时发跳闸信号（开关位置不在跳位时保护动作）。 电动机被过热保护动作跳闸后，不能立即再次启动，要等到电动机散热到允许启动 的温度时，才能再启动。在需要紧急启动的情况下，通过装置引出的热复归接点强制将 热模型恢复到“冷态”。 6.2.3.6 零序过流保护 反应电动机定子接地的零序过流保护，可通过控制字选择投报警或跳闸，以供不同 场合使用。 6.2.3.7 低电压保护 三个相间电压均小于低电压保护定值，时间超过整定时间时，低电压保护动作。低 电压保护经 TWJ 位置闭锁。装置能自动识别三相 PT 断线，并及时闭锁低电压保护。 6.2.3.8 非电量保护 装置设有三路非电量保护，两路可以通过控制字选择跳闸或报警，一路直接跳闸。 第一、二路非电量保护延时可到 100 秒，第三路非电量保护延时可到 100 分钟。 91 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.2.3.9 PT 断线检查 当低电压保护投入时，装置自动投入 PT 断线检查功能。PT 断线判据如下： a) 最大相间电压小于 30V，且任一相电流大于 0.06In； b) 负序电压大于 8V。 满足以上任一条件延时 10 秒报 PT 断线，断线消失后延时 2.5 秒返回。 PT 断线期间，自动退出低电压保护和零序过压保护。 6.2.3.10 装置告警 当 CPU 检测到本身硬件故障时，发出装置报警信号同时闭锁整套保护。硬件故障包 括：RAM 出错，EPROM 出错，定值出错，电源故障。 当装置检测出如下问题时，发出运行异常报警： 1）开关有电流（机端任一相电流大于 0.06In）而 TWJ 为“1”，经 10 秒延时报 TWJ 异常； 2）PT 断线； 3）CT 断线； 4）控制回路断线； 5）当系统频率低于 49.5Hz，经 10 秒延时报频率异常； 6）负序过负荷报警； 7）过负荷报警； 8）过热报警； 9）零序过流报警； 10）非电量报警。 6.2.3.11 动作元件 装置主要动作元件有：整组启动、过流 I 段、过流 II 段、过流Ⅲ段、负序过流 I 段、负序过流 II 段、负序过流反时限、过热、过负荷、零序过流、低压保护、非电量 保护、差动速断、比率差动、磁平衡差动保护。 6.2.3.12 遥信、遥测、遥控功能 遥控功能主要有两种：正常遥控跳闸操作，正常遥控合闸操作。 遥测量主要有：IA、IC、COSφ、P、Q 和有功电度、无功电度。所有这些量都在当 地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而产生的误差， 且计算完全不依赖于网络，精度达到 0.5 级。 遥信量主要有：10 路遥信开入、装置变位遥信及事故遥信，并作事件顺序记录，遥 信分辨率小于 2ms。 6.2.3.13 对时功能 装置具备软件（通讯报文对时）和硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 6.3 装置跳线说明 装置的 SWI 板有跳线可以选择“跳闸备用”(n427～n428)和“禁止再启动”(n429～ 430)动作时是否需要经过起动继电器开放。跳 1－2 为经起动，跳 2－3 为不经起动。本 装置的 JP1 跳 1－2；JP2 跳 2－3。 92 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.4 装置背板端子及说明 6.4.1 装置背板端子 见附图 RCS-9627CN 背板端子 6.4.2 背板端子说明 端子 501、502 和 503、504 为同一继电器的两付备用跳闸出口。 端子 505、506 和 507、508 为同一继电器的两付备用跳闸出口。 端子 519、520 和 521、522 为两个独立的 4～20mA 直流模拟量输出接口, 519～520 为测量电流 Ia 输出接口，521～522 为功率测量输出接口。 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口和保护合闸出口的公共端。 端子 404～405 为保护动作输出空接点（信号自保持）。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口，可经压板接至端子 409。 端子 416 接断路器跳闸线圈。 端子 417 为合位继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为远动信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出（信号不保持）。 端子 426 对应控制回路断线输出。 端子 427～428 对应跳闸备用输出空接点。 端子 429～430 为过热禁止再启动接点。可将该接点串联至合闸线圈回路中（430 接 418，429 接合闸线圈）。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～315 为遥信开入输入端，316～322 为备用遥信输入端。 端子 323 为投低电压保护压板。 端子 324～326 为三路非电量开入。 端子 327 为投差动保护压板。 端子 328 为热复归开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 93 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 端子 101～104 为母线电压输入。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 107～108 为中性点侧 A 相电流输入。 端子 109～110 为中性点侧 B 相电流输入。 端子 111～112 为中性点侧 C 相电流输入。 端子 113～114 为机端 A 相电流输入。 端子 115～116 为机端 B 相电流输入。 端子 117～118 为机端 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 装置的开关位置遥信(TWJ、HWJ、KKJ)已经由内部产生，不需要再从外部引入。 注意：所有未定义的端子，现场请勿配线，让其悬空。 94 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.5 装置定值整定 6.5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 名称 保护定值区号 CT 额定一次值 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 PT 额定一次值 PT 额定二次值 20mA 电流测量值 11 20mA 功率测量值 12 13 14 二相式 CT 投入 主画面显示一次值 电度显示一次值 整定范围 0～15 0～8000 A 1/5 A 0～8000 A 1/5 A 0～8000 A 1/5 A 0～110.00 kV 0～100 V 备注 不用测量时可以不整 不用电压时可以不整 0.5∼9A 1∼2000W 0，1 “0” ：显示二次值 “0” ：显示二次值 “1”表示 AC 相 CT 接线 “1” ：显示一次值 “1” ：显示一次值 相关说明： 1）系统定值和保护行为相关，请务必根据实际情况整定。 2）定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定 值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入系 统参数整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按"确认" 键，装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区号下装 到装置，装置自动复位后即可。 3）CT 额定一次值、CT 额定二次值、零序 CT 额定一次值、零序 CT 额定二次值、PT 额定一次值、PT 额定二次值：这些定值项需要用户根据实际情况整定，若相应的 交流量没有接入则该项可以不整定。 4）当“显示一次值”置“1”后，装置的主画面 20mA 电流测量值和 20mA 功率测量 值对应 4～20mA 测量中的 20mA 电流即最大值。 5）当“显示一次值”置“1”后，装置的主画面和遥测菜单则显示电气量一次值。 6.5.2 保护定值整定 序号 1 2 定 值 名 称 电动机额定电流 电动机启动时间 定值符号 整 定 范 围 Ie 0.1In～2In Tqd 0～500S 整定步长 0.01A 0.01S 3 4 5 差动速断定值 差动电流起动定值 比率制动系数 Isdzd Icdqd Kbl 3Ie～8Ie 0.1In～0.6In 0.2～0.5 0.01A 0.01A 0.01 6 7 过流Ⅰ段定值 过流Ⅰ段时间 Izd1 Tzd1 0.1In～20In 0～100S 0.01A 0.01S 8 9 过流Ⅱ段定值 过流Ⅱ段时间 Izd2 Tzd2 0.1In～20In 0～100S 0.01A 0.01S 备注 95 NARI-RELAYS 10 过流Ⅲ段定值 Izd3 0.1In～20In 0.01A 11 12 13 14 过流Ⅲ段时间 负序过流Ⅰ段定值 负序过流Ⅰ段时间 负序过流Ⅱ段定值 Tzd3 I2zd1 T2zd1 I2zd2 0～100S 0.1In～20In 0～100S 0.1In～20In 0.01S 0.01A 0.01S 0.01A 15 16 17 18 负序过流Ⅱ段时间 负序过负荷报警定值 负序过负荷报警时间 过负荷保护定值 T2zd2 I2gfh T2gfh Igfh 0～100S 0.1In～3In 0～100S 0.1In～3In 0.01S 0.01A 0.01S 0.01A 19 20 21 22 过负荷保护时间 负序电流发热系数 发热时间常数 散热时间常数 Tgfh K2 HEAT COOL 0～100S 3～10 0～100 分 1～5 倍 HEAT 0.01S 1 0.01 分 0.01 倍 23 24 25 26 27 过热报警水平 零序过流定值 零序过流时间 低电压保护定值 低电压保护时间 GRBJ I0zd TI0zd Udyzd Tdyzd 30%～100% 0.02～15A 0～100S 2～100V 0～100S 0.01% 0.01A 0.01S 0.01V 0.01S Tfdl1 Tfdl2 0～100S 0～100S 0.01S 0.01S 若投反时限，范围为 0～1S 若投反时限，范围为 0～1S 在 CT 断线判别中也用到 一般可取为 6 一般可取为 80% 按相间电压整定 28 29 非电量 1 保护跳闸时间 非电量 2 保护跳闸时间 30 非电量 3 保护跳闸时间 Tfdl3 0～100 分 0.01 分 以下为整定控制字 SWn，控制字的位置“1”相应功能投入，置“0”相应功能退出 差动速断投入 CDSD 0，1 1* 96 RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 2* 3 4* 比率差动投入 CT 断线闭锁比率差动 磁平衡差动保护投入 BLCD CTDXBS CPHCD 0，1 0，1 0，1 5* 6* 过流Ⅰ段投入 过流Ⅱ段投入 GL1 GL2 0，1 0，1 7* 8* 9* 过流Ⅲ段投入 负序Ⅰ段投入 负序Ⅱ段投入 GL3 FGL1 FGL2 0，1 0，1 0，1 10* 11 负序过负荷报警 负序保护为反时限 FGFH FGLFSX 0，1 0，1 12* 13 14* 过负荷保护投入 过负荷保护投跳闸 过热跳闸投入 GFH GFH-TZ GR-TZ 0，1 0，1 0，1 15 16 17* 过热报警投入 过热禁止再启动投入 零序过流投入 GR-BJ JZZQD L0 0，1 0，1 0，1 18 19* 零序过流投跳闸 低电压保护投入 L0-TZ DY 0，1 0，1 20* 21* 22* 非电量 1 保护投入 非电量 2 保护投入 非电量 3 保护投入 FDL1 FDL2 FDL3 0，1 0，1 0，1 电流由 Ix2～Ix2’输入 为‘1’表示反时限 ０报警，1 跳闸 ０报警，1 跳闸 ０报警，1 跳闸 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 注：定值表中序号打*号的表示该元件设置了软压板。软压板状态、控制字状态均为“1”， 才投入相应保护元件（如果保护元件没有软压板则只判别控制字状态），否则退出该保护 元件。 6.5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 规约 串口波特率 遥测上送周期 遥信确认时间 1 遥信确认时间 2 范围 备注 00～99 0～65535 0～254 与通讯相关，若无通讯可以不整定 0～254 0～254 0～254 0～255 0～255 0～255 0～255 0 0：4800；1：9600；2：19200；3：38400 00～99 秒 步长 1 秒 00000～10000ms 遥信开入 1、2 遥信确认时间 00000～10000ms 其他遥信开入和保护开入确认时间 相关说明： 1) 通讯参数可以由调试人员根据现场情况整定。 2) 装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 3) 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测 不需要定时主动上送，但是仍旧响应监控的查询。本项定值需要根据实际需要 整定，不用通讯功能时可整定为“0”。出厂默认值为“0”。 4) 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5) 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出 厂默认值为“20 毫秒”。 6.5.4 辅助参数 序号 1 2 3 4 5 名称 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0/1 0/1 0/1 0/1 0/1 出厂设定值 1 0 0 0 0 备注 参见说明 1 相关说明： 1）本装置配有操作回路(SWI 插件)，若现场不需要，可以仅仅使用该插件的出口接 点，此时为了避免装置发“控制回路断线”信号，应将“检测控制回路断线” 控制字整成 0，同时可以从 306～309 引入装置所需的断路器位置信号。 97 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.6 保护原理图及端子图 RCS-9627CN硬件及逻辑框图 出口电源 BSJ L1,L2 NL1,NL2 GFH-QD,GR-T L0-QD DY-QD FDL1-T,FDL2-T Idi >Icdqd QD >1 QJ 500ms GL1 Ia>Izd1 Ib>Izd1 Ic>Izd1 QJ >1 L1 & L2 & L3 & 独立启动段 Tzd1 过流I段 Tzd2 过流II段 Tqd 电机启动 Ia>Izd2 Ib>Izd2 >1 GL2 Ic>Izd2 GL3 Ia>Izd3 Ib>Izd3 Ic>Izd3 >1 NL1 I2>I2zd1 FGL1 & FGL2 I2>I2zd2 电动机保护动作 (保持) Tzd3 过流III段 T2zd1 负序过流I段 FGLFSX NL2 T2zd2 & FGLFSX 负序过流II段 IDMT. FGFH FGLFSX T2gfh I2>I2gfh 负序过负荷报警 FGLFSX IDMT. GFH Imax>Igfh GFH-TZ GFH-QD Tgfh & 过负荷保护 GFH-TZ Tgfh L0 I0>I0zd L0-TZ I0-QD TI0zd & L0-TZ 零序电流保护 TI0zd UabIsdzd Idb>Isdzd Idc>Isdzd FDL1 FDL2 & 1 FDL2 FDL3 & 1 过热保护 GR-T ≥ 热复归 FDL3 Tfdl1 FDL1-T Tfdl2 FDL2-T 非电量保护 Tfdl2 Tfdl3 FDL3-T Tfdl3 CDSD 差动速断 Vcc LP1 BLCDa BLCDb BLCDc & 比率差动 CTDXBS CTDX Ida(Ia2)>Icdqd Idb(Ib2)>Icdqd Idc(Ic2)>Icdqd CPHCD 磁平衡差动 遥控跳闸 YTJ 遥控合闸 YHJ 遥控操作 注： LP1为纵差保护投入压板； 98 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 420 402 419 至TWJ负端 TWJ HBJ TBJ TBJV 408 TBJV 401 412 YHJ 防跳回路 TBJV 418 至合闸线圈 HBJ 410 YTJ413 411 KKJ BTJ 414 409 TBJ 416 至跳闸线圈 TBJ 417 至HWJ负端 HWJ 201 305 306 串 口 信号地 1 307 308 309 205 310 485A 485B 206 311 信号地 314 209 315 317 318 319 405 KKJ 406 407 BTJ 427 428 信号地 时 钟 同 步 430 421 BSJ 422 BJJ 423 BTJ 423 TWJ HWJ 426 210 开 入 量 采 入 RXD 211 TXD 212 打 印 信号地 320 303 321 保护动作 合后位置 接 点 输 跳闸备用1出 429 TJ2 208 313 316 串 口 2 207 312 TJ1 485B 203 204 404 485A 202 禁止再启动 信号公共 装置闭锁 远 装置报警 动 信 号 保护动作 控制回路 断线 304 322 323 324 325 326 327 102 103 104 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 328 329 330 99 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 串 口 通 讯 对 时 打 印 100 485A 201 485B 202 信 号地 203 485A 204 485B 205 信号 地 206 SYN+ 207 SYN- 208 信号 地 209 RTS 210 TXD 211 信号 地 212 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.7 调试大纲 6.7.1 试验注意事项 （1）试验前请仔细阅读本试验大纲及有关说明书。 （2）尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。 （3）使用的电烙铁、示波器必须与屏柜可靠接地。 （4）试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是CT 回路 的螺丝及连片。不允许有丝毫松动的情况。 （5）校对程序校验码及程序形成时间。 （6）试验前请对照说明书，检查装置的CPU插件、电源插件、出口插件上的跳线是否正确。 （7）进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置 整组试验后，请检查装置记录的跳闸报告、SOE事件记录是否正确，对于有通讯条 件的试验现场可检查后台监控软件记录的事件是否正确。 （8）无模拟量时请检查插件是否插紧，装置精度手动调整菜单的值是否与交流插件贴 纸上的值一致等等；电源插件上的继电器动作不正确时请检查电源插件上跳线和 出口插件跳线是否正确；通讯不通时请检查规约设置，面板液晶通讯状态指示标 志状况是否正确等等； （9）装置试验后投运前将装置报告记录清除。 6.7.2 交流回路检查 进入“状态显示”菜单中“采样值显示”子菜单，在保护屏端子上(或者装置背板) 分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其 误差应小于±5％；进入“状态显示”菜单中的“遥测量显示”子菜单，在保护屏端子 上(或者装置背板)分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实 际加入量相等，其误差应小于±5‰。 若用户需要在现场调校采样精度时，请按如下步骤进行： （1）置校验仪输出模式为二表法测试模式,并输出为额定情况.角度为 45°,此时,进 入被测装置的“精度自动调整”菜单,将菜单上的显示项逐一用变送器校验仪上的读数 输入.输入完毕后按“确认”键并复位装置,此时对比两者读数,应能使保护用电压、电 流的误差控制在 2％以内,遥测用电流、功率误差控制在 0.5％以内。 （2）如果是现场更换交流头，可以进入“精度手动调整”菜单，按照交流头上所标 参数逐一整定入装置，或按步骤 1)进行自动调校。 注意：由于装置出厂时已经进行过调整,所以建议用户不要在现场调校采样精度.如 用户确有必要,请与厂方联系或请调试人员配合。标准源的精度应在 0.5 级以上，同时 应拆除装置上所有无关接线，以防外界干扰影响采样输入精度。 6.7.3 开关量输入检查 进入“状态显示”菜单中“开关量显示”子菜单，在保护屏上(或装置背板端子)分 别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。 6.7.4 整组试验 进行装置整组实验前，请将对应元件的控制字、软压板、硬压板设置正确，装置整 组试验后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试 验现场可检查后台监控软件记录的事件是否正确。 附注：试验设备输出电流时，从零开始逐步增加到试验值。 101 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.7.4.1 差动速断校验 1）投入“纵差保护投入”硬压板（对应 RCS－9627CN 装置背板端子的 327）和定值 中“差动速断保护”控制字以及“差动速断保护”软压板。 2）在某侧(例如机端侧)通入单相(例如 A 相)大小为 0.95*Isdzd 的电流，另一侧不 加电流，此时差动电流即为通入的电流，差动速断应可靠不动作；当在某侧(例 如机端侧)通入单相(例如 A 相)为大小为 1.05* Isdzd 的电流时，差动速断应可 靠动作，此时装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示差动速断保 护动作报文；定值误差应在 5％范围以内。 3）差动速断保护定值 A； A。 差动速断保护试验值 6.7.4.2 比率差动校验 1）投入“纵差保护投入”硬压板和定值中“投比率差动”控制字以及“投比率 差动保护”软压板。 2）在某侧(例如机端侧)通入单相(例如 A 相)大小为 0.95*Icdqd 的电流，比率差动 应可靠不动作；当在某侧(例如机端侧)通入单相(例如 A 相)大小为 1.05*Icdqd (例如 1.05* Icdqd)的电流时，比率差动应可靠动作。此时装置面板上跳闸灯点 亮，出口继电器闭合，液晶上显示比率差动保护动作报文；定值误差应在 5％范 围以内。 ； 3）比率差动启动定值 A；斜率 表6.1比率差动保护实验数据记录 机端电流 中性点电流 制动电流 差动电流 差流计算值 1 2 3 6.7.4.3 过流保护 三段过流保护作为电动机短路保护和启动时间过长及堵转保护。整定定值控制字中 相应的过流保护段投入置“1”，相应软压板状态置“1”。 1) 检测保护的过流定值，当加入故障相电流小于 0.95 倍的整定值时，相应的过流 保护应可靠不动作；当故障相电流大于 1.05 倍的整定值且时间大于保护整定动 作时间时，保护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上 显示显示过流保护动作报文；误差应在 5％范围以内。注意过流Ⅱ段是在电动机 启动完成以后才投入。 S， 整定过流Ⅰ段跳闸控制 2) 过流Ⅰ段定值 A，过流Ⅰ段延时 ； 字 保护取最大相电流；过流Ⅰ段试验值 ，延时试验值 。 3) 过流Ⅱ段定值 A，过流Ⅱ段延时 S， 整定过流Ⅱ段跳闸控制 字 ； 保护取最大相电流；过流Ⅱ段试验值 ，延时试验值 。 4) 过流Ⅲ段定值 A，过流Ⅲ段延时 S， 整定过流Ⅲ段跳闸控制 字 ； 保护取最大相电流；过流Ⅲ段试验值 ，延时试验值 。 6.7.4.4 零序过流保护 1）投入零序过流保护软压板，在保护定值单中整定零序过流保护的控制字为“1”， 102 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 加入零序电流 I0。当故障零序电流大于 1.05 倍的整定值且时间大于保护整定动 作时间时，保护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上 显示零序保护动作报文；定值误差应在 5％范围以内。 S， 整定零序保护跳闸控 2）零序过流保护定值 A，零序保护延时 制字 ； 保护取零序电流；零序保护试验值 ，延时试验值 。 6.7.4.5 负序过流保护 两段负序过流保护用作电动机的断相和反相保护，其中Ⅱ段可选择使用反时限特性。 1) 整定保护定值控制字中相应的负序过流保护段投入置“1” ，相应软压板状态置“1” ； 2) 当加入故障负序电流大于 1.05 倍的整定值且时间大于保护整定动作时间时，保 护应可靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示负序保护 动作报文；定值误差应在 5％范围以内。 A，负序Ⅰ段延时 S， 整定负序Ⅰ段跳闸控制 3) 负序Ⅰ段定值 字 ； 保护取负序电流；负序Ⅰ段试验值 ，延时试验值 。 A，负序Ⅱ段延时 S， 整定负序Ⅱ段跳闸控制 4) 负序Ⅱ段定值 ； 字 保护取负序电流；负序Ⅱ段试验值 ，延时试验值 。 5) 负序过流Ⅱ段选择为反时限时加负序电流大于负序过流Ⅱ段定值，延时大于根据 反时限特性计算的时间后负序过流Ⅱ段反时限动作。 表 6.2 反时限过流保护试验数据记录 输入负序电流 动作时间 理论计算时间 备注 1 2 3 4 5 6.7.4.6 过负荷保护 过负荷保护可选择报警或投跳闸。 1）整定保护定值控制字中“过负荷保护投入”和“过负荷保护投跳闸”置“1” ，软 压板状态置“1”； 2）当加入故障电流大于1.05倍的整定值且时间大于保护整定动作时间时，保护应可 靠动作，装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示过负荷保护动作 报文；定值误差应在5％范围以内。 S， 整定过负荷保护控制 3）过负荷保护定值 A，过负荷保护延时 字 ； 保护取最大相电流；过负荷试验值 ，延时试验值 。 6.7.4.7 过热保护 过热保护分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显示电动 机的热积累情况。 1）整定保护定值控制字中“过热保护投入”和软压板“过热保护投跳闸”状态置“1” 。 同时整定好相应的过热保护定值，整定方法可参考技术说明书和厂用电保护整定导则。 2）当加入的故障等效电流（Ieq2 = K1*I12+K2*I22）大于1.05倍的电动机额定电流时， 103 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 过热保护开始过热累计，当热累计大于100％时过热保护动作，装置面板上跳闸 灯点亮，出口继电器闭合，液晶上显示过热保护动作报文。 3）检测过热保护的动作时间可按加入的等效电流通过过热保护动作方程算出动作时 间，再与实测的动作时间相比较。 表 6.3 过热保护试验实验数据记录： 负序电流发 热系数 电动机额定 电流值(A) 发热时间常 数(S) 等效电流值 (A) 动作时间(S) 理论计算时 间(S) 6.7.4.8 低电压保护 1）投入定值中“低电压保护”控制字、“低电压保护”软压板以及“低电压保护” 硬压板。 2）加入电流以保证装置有流，当加入的三个相间电压均小于低电压保护定值且时间 超过整定时间时，低电压保护动作。装置面板上跳闸灯点亮，出口继电器闭合， 液晶上显示低电压保护动作报文。装置在 95％的低电压保护动作定值时能可靠动 作，在 105％动作定值时可靠不动作，定值误差应在 5％范围以内。 S， 整定低电压保护控制 3）低电压保护定值 V，低电压保护延时 字 ；投入低电压保护压板 。 ，延时试验值 。 保护取最大相电压；低电压保护试验值 6.7.4.9 非电量保护 1）整定保护定值控制字中相应的非电量保护控制字置“1”，相应软压板状态置“1”； 2）当装置有相应的非电量开入，且开入时间大于非电量保护动作时间时，保护动作， 装置面板上跳闸灯点亮，出口继电器闭合，液晶上显示非电量保护动作报文。 6.7.5 运行异常报警试验 进行运行异常报警实验前，请将对应元件的控制字、软压板设置正确，试验项完毕 后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试验现场 可检查后台监控软件记录的事件是否正确。 6.7.5.1 频率异常报警 当系统电压频率小于49.5Hz，延时10s报警，报警灯亮，液晶界面显示频率异常报警。 6.7.5.2 过负荷报警 加电流大于过负荷定值，时间大于过负荷时间定值，装置不启动的条件下，报 警灯亮，液晶界面显示过负荷报警。 6.7.5.3 零序过流报警 当零序电流报警功能投入时，零序电流大于整定值，经整定延时后报警。 6.7.5.4 PT 断线报警 当低电压保护功能投入时，装置自动投入PT断线检查功能，PT断线判据如下：①正 序电压小于30伏，而任一相电流大于0.06In；②负序电压大于8伏；满足上述任一条件 后延时10秒报母线PT断线，发出运行异常告警信号，待电压恢复正常后装置延时2.5秒 自动将PT断线报警返回。报警灯亮，液晶界面显示PT断线报警。 6.7.5.5 控制回路断线报警 装置TWJ与HWJ状态均为零(在“开关量状态”菜单或者后台压板信息显示中可以查 看)，延时3s，报警灯亮，液晶界面显示控制回路断线报警。 104 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 6.7.5.6 TWJ 异常报警 电流大于 0.06 倍额定电流，装置 TWJ 状态为 1(在“开关量状态”菜单或者后台压 板信息显示中可以查看)，延时 10s，报警灯亮，液晶界面显示 TWJ 异常报警。 6.7.5.7 CT 断线报警 延时 CT 断线报警在保护每个采样周期内进行。当任一相差流大于 0.08In 的时间超 过 10 秒时发出 CT 断线报警信号，此时不闭锁比率差动保护。 6.7.5.8 负序过负荷报警 当负序过负荷报警投入时，负序电流大于负序过负荷报警定值，且时间大于负序过负 荷报警时间定值时，装置发负序过负荷报警，报警灯亮，液晶界面显示负序过负荷报警。 6.7.5.9 过热报警 当过热保护开始过热累计时，热累计大于过热报警水平时发出过热报警信号。 6.7.6 装置闭锁试验 （1）定值出错 用户进入装置“保护定值”菜单，任意修改一个定值的内容后按“确认键”，这时 运行灯熄灭，闭锁接点(421-422)闭合，退出菜单到主界面，液晶显示装置闭锁、定值 出错。 （2）电源故障(现场无法试验模拟) 6.7.7 输出接点检查 （1）关闭装置电源，闭锁接点(421-422)闭合，装置处于正常运行状态，闭锁接点断开。 （2）发生报警时，装置报警接点(421-423)应闭合。 （3）断开保护装置的出口跳闸回路，当保护动作后，接点(402－414)、(427－428) 应由断开变为闭合，(421－424)作为保持信号输出。 6.7.8 电流环输出试验 可选配 2 路 4~20mA 模拟量输出，替代变送器作为 DCS 电流、有功功率测量接口。 通入测量电流、加母线电压，用高精度电流表测量(519-520)、(521-522)的电流输出， 当电流或者有功功率达到整定值时，电流环输出的电流为满量程 20mA,电流或者功率为 零时电流环输出的电流为最小值 4mA，改变测量电流的大小，电流环输出的电流值满足 对应关系。 6.7.9 装置试验菜单的说明 辅助测试功能用于厂家生产调试或现场停电检验通讯、出口回路，可减少调试的工 作量、缩短调试工作时间。增加遥信对点、遥测置数、出口传动和相应的报告记录功能。 本功能可以产生出口、遥信变位报文、遥测数据，需慎重使用。 （1）遥信对点功能 用于远动遥信对点试验。操作方法为：进入“遥信顺序试验菜单” 采用自动方式 或者“遥信选点试验菜单”采用选点方式将相应的动作元件、报警信息、保护压板、遥 信开入等遥信信号自动置位和复归，产生的 SOE 报告可在就地查看也可经通讯上送远 方。 105 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 进入“遥信顺序试验菜单”后，装置遥信状态自动的按液晶界面显示的遥信量条目 顺序由上而下变位，同时会形成对应的遥信变位报告，遥信自动对点功能执行完成后， 自动退出遥信试验菜单。 进入“遥信选点试验菜单”后，用户按“↑”或者“↓” 键进行浏览查看，光标 停在需要测试的遥信点所在行，按“确定”键，进行遥信选点试验，试验完成后用户可 以按“取消”退出菜单或者继续浏览遥信点并进行试验。 （2）遥测置数功能 用于远方遥测数据数值校核，进入“遥测信号试验”菜单，对遥测量进行人工置数， 查看远方遥测数据与就地显示是否一致。 进入“遥测信号试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停 在需要测试的遥测量所在行，按“确定”键，进行遥测信号试验，试验完成后用户可以 按“取消”退出菜单或者继续浏览遥测量项目并进行试验。 （3）出口传动试验 进入“出口传动试验”菜单，可以进行保护跳闸出口、保护合闸出口、遥控跳闸出 口、遥控合闸出口、报警接点和备用出口接点传动试验。 特别说明：使用出口传动试验功能时，装置的检修压板必须投入、装置背板的交流 电压端子不接入电压、电流端子不接入电流，对断路器进行传动试验，断路器两侧的刀 闸必须打开。 进入“出口传动试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停 在需要测试的出口项目所在行，按“确定”键，进行对应的出口传动试验，试验完成后 用户可以按“取消”退出菜单或者继续浏览出口项目并进行试验。 使用遥信对点、遥测置数、出口传动功能都有相应的操作记录以便于事后分析。 6.7.10 遥控功能的说明 用户可以通过后台或者远方调度下发遥控命令实现断路器的分闸与合闸功能。 6.7.10.1 遥控功能的使用条件 具备支持遥控功能监控后台或者远方调度系统(通讯规约支持 103 规约) 遥控把手放在远方位置，对应装置“开关量状态”菜单中， “遥控投入”状态应为“1”； 6.7.10.2 遥控功能的操作过程 1）断路器在合位/分位情况，用户在后台或者远方调度遥控画面进行遥控选择(分闸 /合闸) 2）遥控执行，断路器分开/闭合；或者遥控取消，断路器仍保持原状态。 6.7.11 遥测值系数的说明 装置上送遥测电流值 Ie×1.2，对应后台或者远方调度 4095 码值； 装置上送遥测电压值 100V×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测功率值 866W×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测功率因素值 1×1.2 对应后台或者远方调度 4095 码值； 装置上送遥测频率值 50Hz×1.2 频率对应后台或者远方调度 4095 码值。 106 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7. RCS-9628CN 母线电压保护测控装置 7.1 基本配置及功能 7.1.1 基本配置 保护功能 （1）三段低电压保护（其中第三段可作为复合电压闭锁输出）； （2）母线过电压报警； （3）零序过电压报警； （4）PT 断线报警； （5）非电量保护（两路）； （6）直流电源监视报警； （7）故障录波。 测控功能 （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）UA、UB、UC、U0、UAB、UBC、UCA、F 共 8 个模拟量的遥测； （3）事件 SOE 等； （4）可选配 2 路 4～20mA 直流模拟量(分别对应于 UCA、U0)输出，替代变送器作为 DCS 测量接口； 通讯功能 （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口用作打印； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 对时功能 （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 保护信息方面的主要功能 （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 7.1.2 技术数据 7.1.2.1 额定数据 直流电源： 交流电压： 频 率： 220V，110V 允许偏差 +15％, -20％ 57.7V，100V 50Hz 107 NARI-RELAYS 7.1.2.2 功 耗 交流电压： 直 流： 7.1.2.3 主要技术指标 低压保护电压定值： 时间定值： 电压定值误差: 时间定值误差: 遥测量计量等级： 遥信分辨率: SOE 分辩率: 对时精度： 信号输入方式： RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 ＜0.5VA/相 正常 ＜15W 跳闸＜ 25W 2～100V 0～100S ＜ 2.5% 或 ±0.10 V ＜0.1%整定值+35ms 频率 0.01Hz ≤ 1ms ≤ 1ms ≤ 1ms 无源接点 7.1.2.4 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 7.1.2.5 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 7.1.2.6 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 7.1.2.7 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 7.1.2.8 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 108 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7.2 装置原理 7.2.1 逻辑框图 见附图 RCS-9628CN 逻辑框图。 7.2.2 模拟量输入 外部电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU 经采 样数字处理后形成各种保护继电器，并计算各种遥测量。 UA、UB、UC、UN 为母线电压输入。 U0、U0n 为母线零序电压输入。 Ux、Uxn 为进线线路 PT 的电压输入。 7.2.3 软件说明 7.2.3.1 低电压保护 装置具有三段母线低电压保护，各段电压及时间定值均可独立整定,分别设置三个 控制字控制这三段保护的投退。  Uab   Ubc  Uca  < Udydz < Udydz < Udydz 当母线三个线电压均小于低压保护定值，持续时间超过整定延时,低电压保护动作。 当低压保护Ⅲ段作为复合电压闭锁接点输出时，则当低电压(三个线电压均小于低 压Ⅲ段定值)或负序电压条件（U2＞U2dz）满足时，经Ⅲ段时间定值延时相应的接点动 作。 装置引入线路 PT 电压，相互校验以识别三相 PT 断线，当控制字“PTDX 闭锁低压保 护投入”整定为 1 时，闭锁低电压保护。 当装置的“投 PT 检修”开入状态为 1，告警并闭锁低电压保护。 7.2.3.2 母线过电压报警 Umin > Ugydz  t ≥ Tgy Umin = MIN(UAB, UBC, UCA )  装置设有母线过电压报警功能，控制字“母线过压报警投入”整定为 1 时，若最小 的母线线电压大于母线过电压报警电压定值，持续时间超过整定延时,装置合母线过压 报警接点。 7.2.3.3 零序过电压报警 U0 > U0dz  t ≥ T0gy 装置设有零序电压报警功能，控制字“零序过压报警投入”整定为 1 时，若装置接 入的母线零序电压大于零序过压报警电压定值，持续时间超过整定延时,装置合零序过 压报警接点。 7.2.3.4 非电量保护 装置设有两路非电量保护，分别设置控制字控制这两路保护的投退。若非电量开入 闭合时间超过整定时间，相应的非电量保护动作。 7.2.3.5 PT 断线 1）当母线正序电压小于 30V，且线路电压大于低压保护Ⅰ段电压定值时(若线路电压 109 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 接的是相电压则将该定值*0.577), 立即报母线 PT 三相断线，并闭锁低电压保护 (PTDX 闭锁低压保护投入时) 。母线 PT 三相断线消失后延时 2.5 秒返回。 2）负序电压大于 8V，延时 10 秒报母线 PT 断线，断线消失后延时 2.5 秒返回。 7.2.3.6 装置闭锁和告警 当 CPU 检测到本身硬件故障时，发出装置报警信号同时闭锁整套保护。硬件故障包 括：RAM 出错，EPROM 出错，定值出错，电源故障。 当装置检测出如下问题，发出运行异常报警： a） 母线过电压报警、零序过压报警； b） 母线 PT（三相）断线； c） 当系统频率低于 49.5Hz，经 10 秒延时报频率异常； d） 当整定控制字 XCWZ=1，且无小车位置开入时，经 400ms 延时报小车位置异常。 7.2.3.7 遥测、遥信功能 遥测量主要有：UA、UB、UC、U0、UAB、UBC、UCA、F。所有这些量都在当地实时计 算，且计算完全不依赖于网络，精度达到 0.5 级。 遥信量主要有：10 路遥信开入、变位遥信及事故遥信，并作事件顺序记录，遥信分 辨率小于 1ms。 7.2.3.8 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 7.3 装置跳线说明 SWI 板： JP1 短接为 TXJ，断开为 TJ，出厂时为短接；JP3 跳 1-2，使 1#非电量出口受 启动继电器控制；JP4 跳 1-2，使 2#非电量出口受启动继电器控制；JP5 必须跳 2-3，零序过 压报警输出不受启动继电器控制；JP6 必须跳 2-3，母线过压报警输出不受启动继电器控制。 7.4 装置背板端子及说明 7.4.1 装置背板端子 见附图 RCS-9628CN 背板端子 7.4.2 装置背板端子说明 端子 401～402、403～404 为低压保护Ⅰ段的继电器输出。 端子 405～406、407～408 为低压保护Ⅱ段的继电器输出。 端子 409～410、411～412 为低压保护Ⅲ段的继电器输出,也可作为复合电压 闭锁接点输出。 端子 413～414、415～416 为非电量 1 出口输出。 端子 417～418、419～420 为非电量 2 出口输出。 端子 421～422 为零序过压报警输出。 端子 423～424 为母线过压报警输出。 端子 426～429 为中央信号输出，分别为：装置闭锁（可监视直流失电，常闭接点）， 装置报警，保护跳闸。当开关柜保护单元与监控单元必须独立配置时该信号输出与监控 单元的遥信单元相接口，用来反映保护测控装置的基本运行情况。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 110 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～315 为遥信开入输入端，316～323 为备用遥信输入端。 端子 324～325 为两路非电量开入。 端子 326 为备用开入。 端子 327 为小车位置开入，常闭接点输入。 端子 328 为投 PT 检修开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为线路电压输入。 端子 107～108 为零序电压输入。 端子 519～520、521～522 为两个独立的 4～20mA 直流模拟量输出接口，替代变送 器作为 DCS 测量接口。端子 519～520 为对应于母线电压 UCA 的输出，端子 521～522 为 对应于外接零序电压的输出。 注意：所有未定义的端子，现场请勿配线，让其悬空。 7.5 装置定值整定 7.5.1 系统定值 序号 1 2 3 4 5 6 7 8 名称 保护定值区号 母线 PT 额定一次值 母线 PT 额定二次值 线路 PT 额定一次值 线路 PT 额定二次值 20mA 母线电压测量值 20mA 零序电压测量值 主画面显示一次值 整定范围 0～15 0～110.0kV 100 V 0～110.0kV 57.7/100 V 57.7～120 V 57.7～100 V 0/1 备注 对应于 UCA 对应于外接 U0 0：显示二次值，1：显示一次值 相关说明： 1） 系统定值和保护行为相关，请务必根据实际情况整定。 2） 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值 区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入系统参 数整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按“确认”键， 装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区号下装到装置， 装置自动复位后即可。 3） 母线、线路 PT 额定一次、二次值：这些定值项需要用户根据实际情况整定。 4） 20mA 母线电压测量值和 20mA 零序电压测量值对应于 4～20mA 直流模拟量输出的 20mA 电流值。 5） 当“主画面显示一次值”置“1”后，装置的主画面显示电气量一次值。 111 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7.5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 1* 2* 3* 4 5* 6* 7 8 9 10 11 定 值 名 称 定值符号 整 定 范 围 整定步长 备注 母线低压Ⅰ段保护定值 Udydz1 2～100V 0.01V 母线低压Ⅱ段保护定值 Udydz2 2～100V 0.01V 母线低压Ⅲ段保护定值 Udydz3 2～100V 0.01V 母线过压报警定值 Ugydz 100～120V 0.01V 零序过压报警定值 U0dz 2～100V 0.01V 3U0 外加 复合电压负序定值 U2dz 2～100V 0.01V 按相电压整定 母线低压Ⅰ段时间 Tdy1 0～100S 0.01S 母线低压Ⅱ段时间 Tdy2 0～100S 0.01S 母线低压Ⅲ段时间 Tdy3 0～100S 0.01S 母线过压报警时间 Tgy 0～100S 0.01S 零序过压报警时间 T0gy 0～100S 0.01S 非电量 1 保护跳闸时间 Tfdl1 0～100S 0.01S 非电量 2 保护跳闸时间 Tfdl2 0～100 分 0.01 分 以下为整定控制字，置“1”相应功能投入，置“0”相应功能退出 母线低压Ⅰ段投入 DY1 0/1 母线低压Ⅱ段投入 DY2 0/1 母线低压Ⅲ段投入 DY3 0/1 低压Ⅲ段为复压 FY3 0/1 母线过压报警投入 UGY 0/1 零序过压报警投入 U0 0/1 母线 PT 断线判别投入 PTDX 0/1 PTDX 闭锁低压保护 PTDXBS 0/1 非电量 1 保护投入 FDL1 0/1 非电量 2 保护投入 FDL2 0/1 小车位置投入 XCWZ 0/1 相关说明：上表中序号打*号的表示该元件设置了软压板。软压板状态、控制字状态均 为“1”，才投入相应保护元件（如果保护元件没有软压板则只判别控制字状态），否则退 出该保护元件。 112 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7.5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 串口 1 波特率 串口 2 波特率 打印波特率 遥测上送周期 遥信确认时间 1 遥信确认时间 2 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 0～2 0～2 0～3 0～3 0～3 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 1：通用 103 规约 0：不用 1：专用 103 规约 2：modbus 规约 0: 4800bps 1: 9600bps 2:19200bps 3:38400bps 步长 1 秒 遥信开入 1、2 确认时间 其他遥信开入和保护开入确认时间 相关说明： 1）通讯参数可以由调试人员根据现场情况整定。 2）装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 3）遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为 0 表示遥测不需 要定时主动上送，但是仍旧响应监控的查询。本项定值根据实际需要整定，不用 通讯功能时可整定为 0。出厂默认值为 1。 4）遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为 20 毫秒。 5）遥信确认时间 2：除开入 1 和开入 2 外的其他开入的顺序事件记录的确认时间，出 厂默认值为 20 毫秒。 113 NARI-RELAYS 7.6 保护原理图及端子图 114 RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 115 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7.7 调试大纲 7.7.1 试验注意事项 （1）试验前请仔细阅读本试验大纲及有关说明书。 （2）尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。 （3）使用的电烙铁、示波器必须与屏柜可靠接地。 （4）试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。 （5）校对程序校验码及程序形成时间。 （6）试验前请对照说明书，检查装置的出口插件上的跳线是否正确。 （7）进行装置整组试验前，请将对应元件的控制字、软压板、硬压板设置正确，装置 整组试验后，请检查装置记录的跳闸报告、SOE事件记录是否正确，对于有通讯条 件的试验现场可检查后台监控软件记录的事件是否正确。 （8）无模拟量时请检查插件是否插紧，装置精度手动调整菜单的值是否与交流插件贴 纸上的值一致等等；电源插件上的继电器动作不正确时请检查电源插件上跳线和 出口插件跳线是否正确；通讯不通时请检查规约设置，面板液晶通讯状态指示标 志状况是否正确等等； （9）装置试验后投运前将装置报告记录清除。 7.7.2 交流回路检查 进入“状态显示”菜单中“采样值显示”子菜单，在保护屏端子上（或者装置背板） 加入额定的电压量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于 ±5％。 7.7.3 输入接点检查 进入“状态显示”菜单中“开关量状态”子菜单，在保护屏上（或装置背板端子） 分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。 7.7.4 整组试验 下面提到的试验方法适用于 RCS-9628CN 母线电压保护测控装置，试验方法并不与 软件逻辑判据完全一致，请参照说明书上提到的保护功能对照调试大纲进行调试。进行 装置整组试验前，请将对应元件的控制字、软压板、硬压板设置正确，装置整组试验后， 请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试验现场可检 查后台监控软件记录的事件是否正确。 7.7.4.1 低压Ⅰ段保护 S，整定控制字“母线 1）母线低压Ⅰ段保护定值 V，母线低压Ⅰ段时间 低压Ⅰ段投入”置 ，低压Ⅰ段软压板状态置 ； 2）先加正常三相电压，然后降压使线电压均小于母线低压Ⅰ段保护定值，经母线低 压Ⅰ段时间延时，低压Ⅰ段保护动作，跳闸信号灯亮。 低压Ⅰ段试验值 ，时间试验值 。 7.7.4.2 低压 II 段保护 1）母线低压Ⅱ段保护定值 V，母线低压Ⅱ段时间 S，整定控制字“母线 低压Ⅱ段投入”置 ，低压Ⅱ段软压板状态置 ； 2）先加正常三相电压，然后降压使线电压均小于母线低压Ⅱ段保护定值，经母线低 压Ⅱ段时间延时，低压Ⅱ段保护动作，跳闸信号灯亮。 低压Ⅱ段试验值 ，时间试验值 。 116 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7.7.4.3 低压Ⅲ段保护 S，整定控制字“母线 1）母线低压Ⅲ段保护定值 V，母线低压Ⅲ段时间 低压Ⅲ段投入”置 ，低压Ⅲ段软压板状态置 ； 2）当整定定值控制字“低压Ⅲ段为复压”为 0 时，先加正常三相电压，然后降压使 线电压均小于母线低压Ⅲ段保护定值，经母线低压Ⅲ段时间延时，Ⅲ段或复压动 作，接点（409－412）闭合，跳闸信号灯亮。 ，时间试验值 。 低压Ⅲ段试验值 3）当整定定值控制字“低压Ⅲ段为复压” 为 1 时，只要满足复压条件（母线低 压Ⅲ段保护定值 V，复合电压负序定值 V），经母线低压Ⅲ段时间延 时，Ⅲ段或复压动作，接点（409－412）闭合，跳闸信号灯不亮。 ，负序电压试验值 ，时间试验值 。 低压试验值 7.7.4.4 非电量保护 1）整定定值非电量 1 保护跳闸时间 S；控制字非电量 1 保护投入置 加非电量 1 开入并维持至跳闸，报非电量 1 保护动作，跳闸信号灯亮。 非电量 1 保护跳闸时间试验值 S。 ； 2）整定定值非电量 2 保护跳闸时间 分；控制字非电量 2 保护投入置 加非电量 2 开入并维持至跳闸，报非电量 2 保护动作，跳闸信号灯亮。 非电量 2 保护跳闸时间试验值 S。 ； 7.7.5 运行异常报警试验 进行运行异常报警试验前，请将对应元件的控制字、软压板设置正确，试验项完毕 后，请检查装置记录的跳闸报告、SOE 事件记录是否正确，对于有通讯条件的试验现场 可检查后台监控软件记录的事件是否正确。 7.7.5.1 母线过电压报警 整定定值控制字中“母线过压报警投入” 置“1”，相应软压板状态置“1”，若最 小的一个母线线电压大于母线过电压报警定值，持续时间超过整定延时,装置合母线过 压报警接点。 7.7.5.2 零序过电压报警 整定定值控制字中“零序过压报警投入” 置“1”，相应软压板状态置“1”，若外 接的母线零序电压大于零序过压报警定值，持续时间超过整定延时,装置合零序过压报 警接点。 7.7.5.3 频率异常报警 三个线电压均大于40v，频率小于49.5Hz，延时10s报警，报警灯亮，液晶界面显示 频率异常报警。 7.7.5.4 PT 断线报警 1）当母线正序电压小于 30V，且线路电压大于低压保护Ⅰ段电压定值时(若线路电压 接的是相电压则将该定值*0.577)，立即闭锁低电压保护(PTDX 闭锁低压保护投入 时)，同时报母线 PT 三相断线，断线消失后延时 2.5 秒返回。 2) 负序电压大于 8V，延时 10 秒报母线 PT 断线，断线消失后延时 2.5 秒返回。 7.7.5.5 小车位置异常报警 当整定控制字 XCWZ=1，且无小车位置开入时，经 400ms 延时报小车位置异常。 117 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 7.7.5.6 PT 检修报警 当有投 PT 检修开入时，装置闭锁低压保护功能，报 PT 检修报警。 7.7.6 装置闭锁试验 （1）定值出错。用户进入装置“保护定值”菜单，任意修改一个定值的内容后按“确 认键”，这时运行灯熄灭，闭锁接点（426-427）闭合，退出菜单到主界面，液晶 显示装置闭锁、定值出错。 （2）电源故障（现场无法试验模拟）。 （3）CPLD 故障（现场无法试验模拟）。 7.7.7 输出接点检查 （1）断开装置的出口跳合闸回路，结合整组试验，检查低压Ⅰ段接点（401－404）， 低压 II 段接点（405－408） ，低压Ⅲ段接点（409－412），非电量 1 接点（413－ 416），非电量 2 接点（417－420）。 （2）母线过压报警时，接点（423－424）应闭合。 （3）零序过压报警时，接点（421－422）应闭合。 （4）关闭装置电源，装置闭锁接点（426-427）闭合，装置处于正常运行状态，闭锁 接点断开； （5）发生报警时，装置报警接点（426-428）应闭合，报警事件返回，该接点断开； （6）装置动作跳闸时，装置跳闸信号接点（426-429）应闭合，出厂时 JP1 短接，是 保持信号。 （7）端子 519-520、521-522 为两路 4～20mA 直流模拟量输出(分别对应于 UCA 和 U0)， 替代变送器作为 DCS 测量接口。 另外，也可以通过‘出口传动试验’菜单，逐一检查出口接点。 7.7.8 装置试验菜单的说明 辅助测试功能用于厂家生产调试或现场停电检验通讯、出口回路，可减少调试的工 作量、缩短调试工作时间。增加遥信对点、遥测置数、出口传动和相应的报告记录功能。 本功能可以产生出口、遥信变位报文、遥测数据，需慎重使用。 （1）遥信对点功能 用于远动遥信对点试验。操作方法为：进入“遥信顺序试验菜单” 采用自动方式或 者“遥信选点试验菜单”采用选点方式将相应的动作元件、报警信息、保护压板、遥信 开入等遥信信号自动置位和复归，产生的 SOE 报告可在就地查看也可经通讯上送远方。 进入“遥信顺序试验菜单”后，装置遥信状态自动的按液晶界面显示的遥信量条目 顺序由上而下变位，同时会形成对应的遥信变位报告，遥信自动对点功能执行完成后， 自动退出遥信试验菜单。 进入“遥信选点试验菜单”后，用户按“↑”或者“↓” 键进行浏览查看，光标停 在需要测试的遥信点所在行，按“确定”键，进行遥信选点试验，试验完成后用户可以 按“取消”退出菜单或者继续浏览遥信点并进行试验。 （2）遥测置数功能 用于远方遥测数据数值校核，进入“遥测信号试验”菜单，对遥测量进行人工置数， 查看远方遥测数据与就地显示是否一致。 进入“遥测信号试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停在 需要测试的遥测量所在行，按“确定”键，进行遥测信号试验，试验完成后用户可以按 “取消”退出菜单或者继续浏览遥测量项目并进行试验。 （3）出口传动试验 118 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 进入“出口传动试验”菜单，可以进行保护跳闸出口、保护合闸出口、遥控跳闸出 口、遥控合闸出口、报警接点和信号复归传动试验。 特别说明：使用出口传动试验功能时，装置的检修压板必须投入、装置背板的交流 电压端子不接入电压。 进入“出口传动试验”菜单，用户按“↑”或者“↓” 键进行浏览查看，光标停在 需要测试的出口项目所在行，按“确定”键，进行对应的出口传动试验，试验完成后用 户可以按“取消”退出菜单或者继续浏览出口项目并进行试验。 使用遥信对点、遥测置数、出口传动功能都有相应的操作记录便于事后分析。 7.7.9 装置与监控后台联调的说明 7.7.9.1 遥测值系数的说明 1) 装置上送遥测电压值范围为 0～100V×1.2，100V×1.2 对应后台或者远方调度 4095 码值 2) 装置上送遥测频率值范围为 0～50Hz×1.2，50×1.2Hz 对应后台或者远方调度 4095 码值。 7.7.9.2 信息文本的说明 装置与后台进行通讯联调时，为使装置上送信息与后台解析的内容一致，注意信息 文本的匹配。 119 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 8. RCS-9629CN 备用电源自投与测控装置 8.1 基本配置及功能 8.1.1 基本配置 RCS-9629CN 适用于发电厂低压厂用电系统一个备用段（备用进线/变压器）备一个 个工作段的场合，也可用于其它相似场合。 保护功能 （1）备用电源（进线/变压器）自投功能，经复压闭锁的两段定时限过流保护和合 闸后加速保护； （2）工作电源恢复后的自恢复功能； （3）自投不成功起动保安电源功能； （4）自动检同期合闸功能，同期点：备用电源开关、工作电源开关。 测控功能 （1）10 路遥信开入采集、装置遥信变位、事故遥信； （2）1 组遥控输出，可作为开关的遥控分合； （3）工作段母线电压 UAB、UBC、UCA 和 F 等模拟量的遥测； （4）事件 SOE 等。 通讯功能 （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口打印； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 对时功能 （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平对时或 IRIG-B 码对时）。 保护信息方面的主要功能 （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 8.1.2 技术数据 8.1.2.1 额定数据 直流电源： 交流电压： 交流电流： 频 率： 220V，110V 允许偏差 +15％, -20％ 57.7V，100V 5A，1A 50Hz 8.1.2.2 功 耗 交流电压： ＜ 0.5VA/相 120 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 交流电流： 直流： ＜ 1VA/相 (In =5A) ＜ 0.5VA/相 (In =1A) 正常 ＜ 15W 跳闸 ＜ 25W 8.1.2.3 主要技术指标 ① 自投时间： 电压定值误差： 时间定值误差： ② 有流/无流定值： ③ 遥测量计量等级： 电流 其他： ④ 遥信分辨率： 对时精度： 信号输入方式： ⑤ 过流保护： 电流定值范围： 电流定值误差： 有流/无流： 时间定值范围： 时间定值误差： 0～30S ＜ 3％ ＜ 1％整定值 0.02～12A 0.2 级 0.5 级 ≤ 1ms ≤ 1ms 无源接点 0.1In～20In ＜ 5％ 0.06In 0～30S ＜ 1％整定值+35ms 8.1.2.4 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 8.1.2.5 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 8.1.2.6 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 8.1.2.7 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 8.1.2.8 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 121 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 切断电流 0.2A（DC220V，V/R 1ms） 跳合闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 8.2 装置原理 典型的厂用低压电源系统如下图所示： 8.2.1 逻辑框图 见 RCS-9629CN 逻辑框图。 8.2.2 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU 经采样数字处理后形成各种保护继电器，并计算各种遥测量。 UA、UB、UC、UN 为母线电压输入。 UX1 为工作电源 PT 的电压输入、UX2 为备用电源 PT 的电压输入,其额定电压可为 100V 或 57.7V，通过对“系统定值”菜单中“电源 PT 额定二次值”的整定来选择。 I1 为工作电源开关的一相电流，作无流检测用，用于防止 PT 断线时装置误起动和 确认开关是否已跳开。I2 为备用电源开关的一相电流，用于确认开关是否已跳开。 IA、IB、IC 为备用电源开关过流保护用模拟量输入。 8.2.3 软件说明 装置引入母线电压，用于有压、无压判别。引入电源电压（UX1、UX2）作为自投准 备及动作的辅助判据，可经控制字选择是否使用。 装置引入 1DL、1ZKK、2ZKK 和保安电源开关 3DL 的位置接点（TWJ），用于系统运行 方式判别，自投准备及自投动作。串联引入了 1DL、1ZKK 开关的合后位置信号（从开关 122 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 操作回路引来），作为手跳（或遥跳）工作电源情况下自投的闭锁。串联引入了 2DL、2ZKK 开关的合后位置信号（从开关操作回路引来），作为手跳（或遥跳）备用电源情况下自 恢复的闭锁。另外还引入了闭锁自投和闭锁自恢复的外部开关量输入。 装置输出接点有跳 1ZKK、2ZKK，合 1ZKK、2ZKK 和合保安电源，各两付接点，一组 遥控跳合输出。信号输出分别为：装置闭锁（可监视直流失电，常闭接点），装置报警， 保护跳闸，保护合闸各一付接点。 8.2.3.1 备用电源（进线/变压器）自投 当工作段电源因故障或其他原因被断开后，备用电源应能自动投入，且只允许动作 一次。为了满足这个要求，设计了类似于线路自动重合闸的充电过程，只有在充电完成 后才允许自投。 充电条件：1)母线有压（均大于 Uyy），当“电源电压检查”控制字投入时，UX2 有压； 2)1DL、1ZKK 在合位, 2ZKK 在分位。 以上条件同时满足，经备自投充电时间（在“辅助参数”中整定）后充电完成。 放电条件：1）当“电源电压检查”控制字投入时，UX2 无压，经 15S 延时放电。无压 门槛是：当电源 PT 额定二次值为 100V 时为 Uyy；当电源 PT 额定二次 值为 57.7V 时为 Uyy*0.577； 2）2ZKK 合上； 3）手跳 1DL 或 1ZKK（工作段合后为 0）；（本条件可由用户退出，即“手 跳不闭锁备自投”控制字整为 1） 4）外部闭锁自投（端子 322）； 5）1ZKK 或 2ZKK 的 TWJ 异常； 6）整定控制字不允许自投投入； 7）备自投总投退软压板为 0。 起动条件：在充电完成后, 1）当“变位起动自投”控制字投入时，1DL 或 1ZKK 跳闸，I1 无流，当“电 源电压检查”控制字投入时，UX2 有压，自投起动； 2）母线三相失压（低于无压起动定值），I1 无流，当“电源电压检查”控 制字投入时，UX2 有压，自投起动，经整定延时 T1； 动作过程：跳 1ZKK，确认 1ZKK 跳开后经 Th1 延时，母线无压（小于无压合闸定值) 或满足同期条件 2（检同期 2 投入时）合 2DL、2ZKK。 自投合闸可选择经同期检查 2（控制字为 JTQ2）。检同期判据是：备用电源电压 UX2 有压，母线电压 UAB 大于无压合闸定值 Uwy，且备用电源电压 UX2 相角减去 UX2 相位调 整定值之后与母线电压 UAB 相角之差要小于合闸同期角整定值 DGhz。 8.2.3.2 工作电源恢复后的自恢复 自投动作后，母线由备用电源供电，若工作电源电压恢复，将运行方式自动恢复到 由工作电源供电。 充电条件：1) 自投动作后，1ZKK 在分位，2ZKK 在合位，且母线有压； 2) UX1 有压。 以上条件同时满足，经备自投充电时间后自恢复充电完成。 放电条件：1) UX1 无压，经 15S 延时放电。无压门槛是：当电源 PT 额定二次值为 100V 时为 Uyy；当电源 PT 额定二次值为 57.7V 时为 Uyy*0.577； 2) 1ZKK 合上； 123 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 3) 手跳 2DL 或 2ZKK（备用段合后为 0）； （本条件可由用户退出，即“手 跳不闭锁自投”控制字整为 1） 4) 外部闭锁自恢复（端子 321）； 5) 1ZKK 或 2ZKK 的 TWJ 异常； 6) 整定控制字不允许自恢复投入； 7）备自投总投退软压板为 0； 8）自投起动保安电源动作。 动作过程：在充电完成后,若 1DL 处于合位，UX1 有压，则跳 2ZKK，确认 2ZKK 跳开 后（I2 无流），经 Th2 延时，且母线无压（均小于无压合闸定值)或满 足同期条件 1（检同期 1 投入时）合 1ZKK。 自恢复可选择经同期检查 1（控制字为 JTQ1） 。检同期判据是：工作电源电压 UX1 有压，母线电压 UAB 大于无压合闸定值 Uwy，且工作电源电压 UX1 相角减去 UX1 相位调 整定值之后与母线电压 UAB 相角之差要小于合闸同期角整定值 DGhz。 8.2.3.3 自投不成功起动保安电源 当前两种方式自投不成功时，装置可以选择起动保安电源，如起动柴油发电机。 充电条件：1) 母线三相有压； 2) 1ZKK 或 2ZKK 在合位，保安电源开关 3DL 在分位。 以上条件同时满足，经备自投充电时间后充电完成。 放电条件：1) 3DL 在合位； 2) 手跳 1DL、1ZKK 和 2DL、2ZKK（工作段、备用段合后都为 0）； （本条 件可由用户退出，即“手跳不闭锁自投”控制字整为 1） 3) 外部闭锁自投（端子 322）； 4) 1ZKK 或 2ZKK 的 TWJ 异常； 5) 整定控制字不允许起动保安电源； 6）备自投总投退软压板为 0。 动作过程：在充电完成后，若备用电源自投和工作电源恢复后的自恢复都没有充电 起动或动作不成功，母线无压（均小于无压起动定值），I1、I2 均无流则起动，经整定 延时 T3，跳 1ZKK、2ZKK。确认 1ZKK、2ZKK 跳开后，且母线无压（均小于无压合闸定值）， 经 Th3 延时合 3DL。 8.2.3.4 备用电源开关保护原理说明 1) 定时限过流保护 装置给备用电源开关配置了两段可经复压闭锁的相电流过流保护，其定值可独立 整定。复合电压元件的负序电压 U2 由相电压计算得到，应按相整定；低电压取自线电 压，应按线整定。 2) 合闸后加速保护 装置给备用电源开关配置了独立的合闸后加速保护，使用过流加速段（可经复压闭 锁），该保护开放时间为 3 秒，包括手合于故障加速跳和备投动作合闸于故障加速跳。 当备用电源开关过流或后加速保护动作时，闭锁自恢复和自投保安电源功能。 8.2.3.5 PT 断线 母线 PT 断线判别： 124 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 1) 正序电压小于 30V 时，I1 有流或 I2 有流； 2) 负序电压大于 8V。 满足以上任一条件延时 10 秒报母线 PT 断线，断线消失后延时 2.5 秒返回。母线 PT 断 线期间，自动退出复合电压闭锁功能。 电源 PT 断线判别：整定控制字要求检查电源电压，若电压 UX1 小于 Uyy(或 Uyy*0.577)，且 I1 有流，经 10 秒报工作电源 PT 断线；若电压 UX2 小于 Uyy(或 Uyy*0.577)， 经 10 秒报备用电源 PT 断线。断线消失后延时 2.5 秒返回。 8.2.3.6 装置告警 当 CPU 检测到本身硬件故障时，发出装置报警信号，同时闭锁整套保护。硬件故障 包括：RAM 出错，EPROM 出错，定值出错。 当装置检测出如下问题，发出运行异常报警： 1）开关有电流（I1、I2）而相应的 TWJ（1ZKK、2ZKK）为“1”，经 10 秒延时报相 应的 TWJ 异常，并闭锁所有的自投； 2）装置发出跳闸命令后，若“开关拒跳放电延时”内相应开关未变位（TWJ 由 0 变 1），则备自投放电，并报相应的开关拒跳； 3）母线 PT 断线，工作电源 PT 断线，备用电源 PT 断线； 4）当系统频率低于 49.5Hz，经 10 秒延时报频率异常。 8.2.3.7 遥测、遥信、遥控功能 遥测量包括：UAB、UBC、UCA、F 共 4 个模拟量。所有这些量都在当地实时计算，精 度达到 0.5 级。 遥信量主要有：10 路遥信开入、变位遥信及事故遥信，并作事件顺序记录，遥信分 辨率小于 1ms。 遥控点 1 个，为继电器空接点输出,可用于开关的遥控分合 遥控功能主要有两种： 正常遥控跳闸操作，正常遥控合闸操作。 8.2.3.8 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 8.3 装置跳线说明 SWI 板： JP1 短接为 TXJ，断开为 TJ，出厂时为短接；JP2 短接为 HXJ，断开为 HJ， 出厂时为短接；JP3、JP4、JP5、JP6 跳 1-2，使各自出口受起动继电器控制，若跳 2-3 则不受起动继电器控制，本装置 JP3～JP6 均要跳 1-2。 8.4 装置背板端子及说明 8.4.1 装置背板端子 见 RCS-9629CN 背板端子图。 8.4.2 装置背板端子说明 端子 401～402、403～404 为跳工作电源开关 1ZKK 的出口。 端子 405～406、407～408 为合工作电源开关 1ZKK 的出口。 端子 409～410、411～412 为跳备用电源开关 2ZKK 的出口。 端子 413～414、415～416 为合备用电源开关 2DL、2ZKK 的出口。 端子 417～418、419～420 为合保安电源开关 3DL 的出口。 125 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 端子 421～422、423～424 分别为遥控跳合出口。 端子 426～430 为中央信号输出，分别为：装置闭锁（可监视直流失电，常闭接点）， 装置报警，保护跳闸，保护合闸。当开关柜保护单元与监控单元必须独立配置时该信号 输出与监控单元的遥信单元相接口，用来反映保护测控装置的基本运行情况。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～315 为遥信开入输入端，316～320 为备用遥信输入端。 端子 321 为闭锁自恢复开入。 端子 322 为闭锁自投开入。 端子 323 为备用段合后开入。 端子 324 为工作段合后开入。 端子 325 为保安电源开关 3DL 的跳位输入。 端子 326 为 2ZKK 开关的跳位输入。 端子 327 为 1ZKK 开关的跳位输入。 端子 328 为 1DL 开关的跳位输入。 端子 329 为外部信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为工作电源 PT 电压输入。 端子 107～108 为备用电源 PT 电压输入。 端子 115～116 为工作电源开关的无流检测 CT 输入，117～118 为备用电源开关的无 流检测 CT 输入。 端子 119～124 为备用电源开关的保护 CT 输入。 8.5 装置定值整定 8.5.1 系统定值 序号 1 2 3 4 5 6 7 8 名称 保护定值区号 母线 PT 额定一次值 母线 PT 额定二次值 电源 PT 额定一次值 电源 PT 额定二次值 保护 CT 额定一次值 保护 CT 额定二次值 主画面显示一次值 范围 0～15 备注 实际值 单位：KV 100 单位：V 实际值 单位：KV 100 或 57.7 单位：V 实际值 单位：A 1/5A 单位：A 0：显示二次值，1：显示一次值 相关说明： 1）系统定值和保护行为相关，请务必根据实际情况整定。 2）定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定 值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入系 126 NARI-RELAYS RCS-9600CN 系列厂用电保护测控装置技术和使用说明书 统定值整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按“确认” 键，装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区号下装 到装置，装置自动复位后即可。 3）母线 PT 额定一次值、二次值，电源 PT 额定一次值、二次值，保护 CT 额定一次 值、二次值：这些定值项需要用户根据实际情况整定。 4）当主画面显示一次值置 1 后，装置的主画面显示电气量一次值。 8.5.2 保护定值 序号 定值名称 定值符号 定值范围 定值步长 Uyy 70～100V 0.01V 备注 1 有压定值 2 无压起动定值 Uwyqd 2～80V 0.01V Uwyqd
