SSSS9_ALPS.pdf

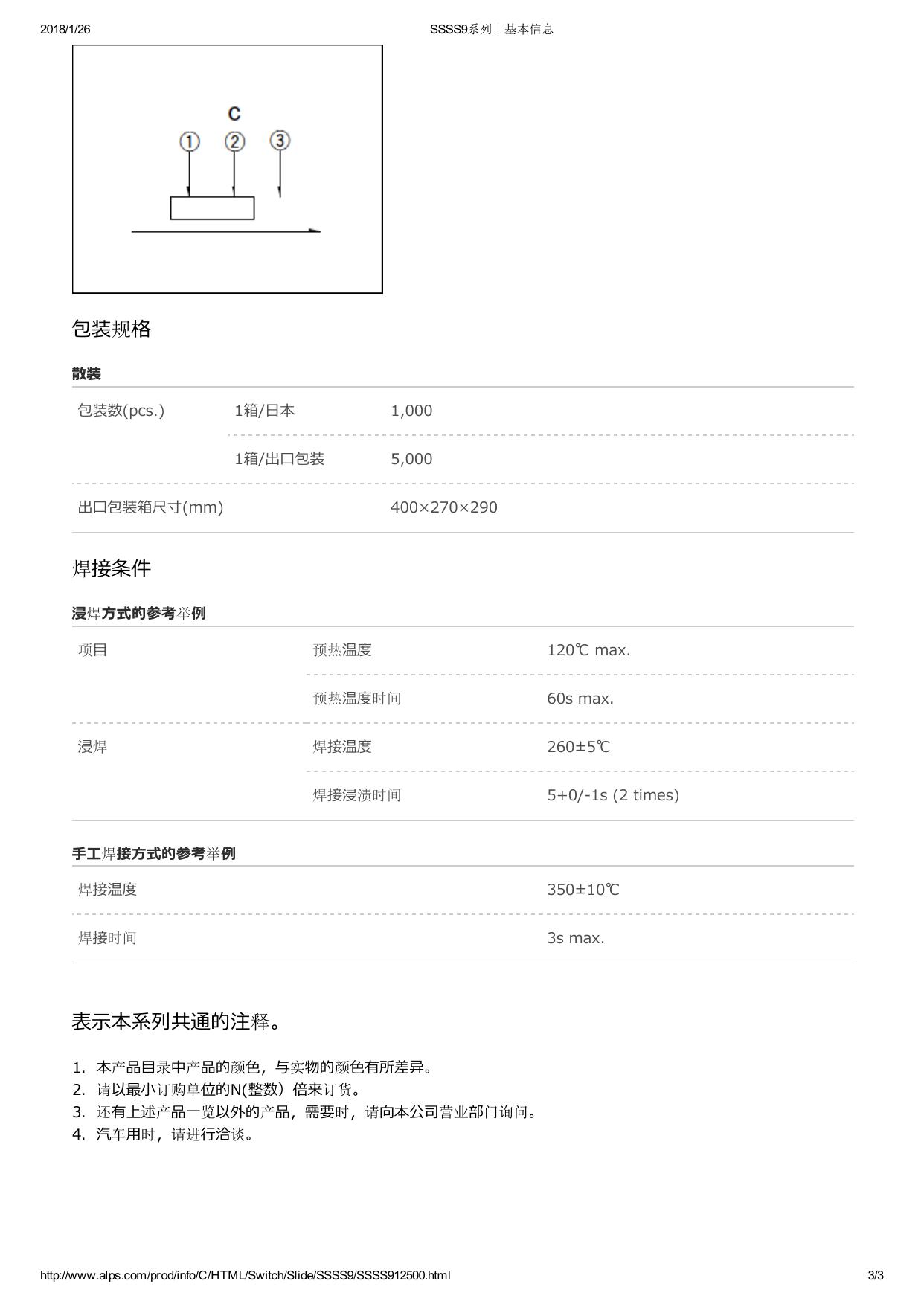

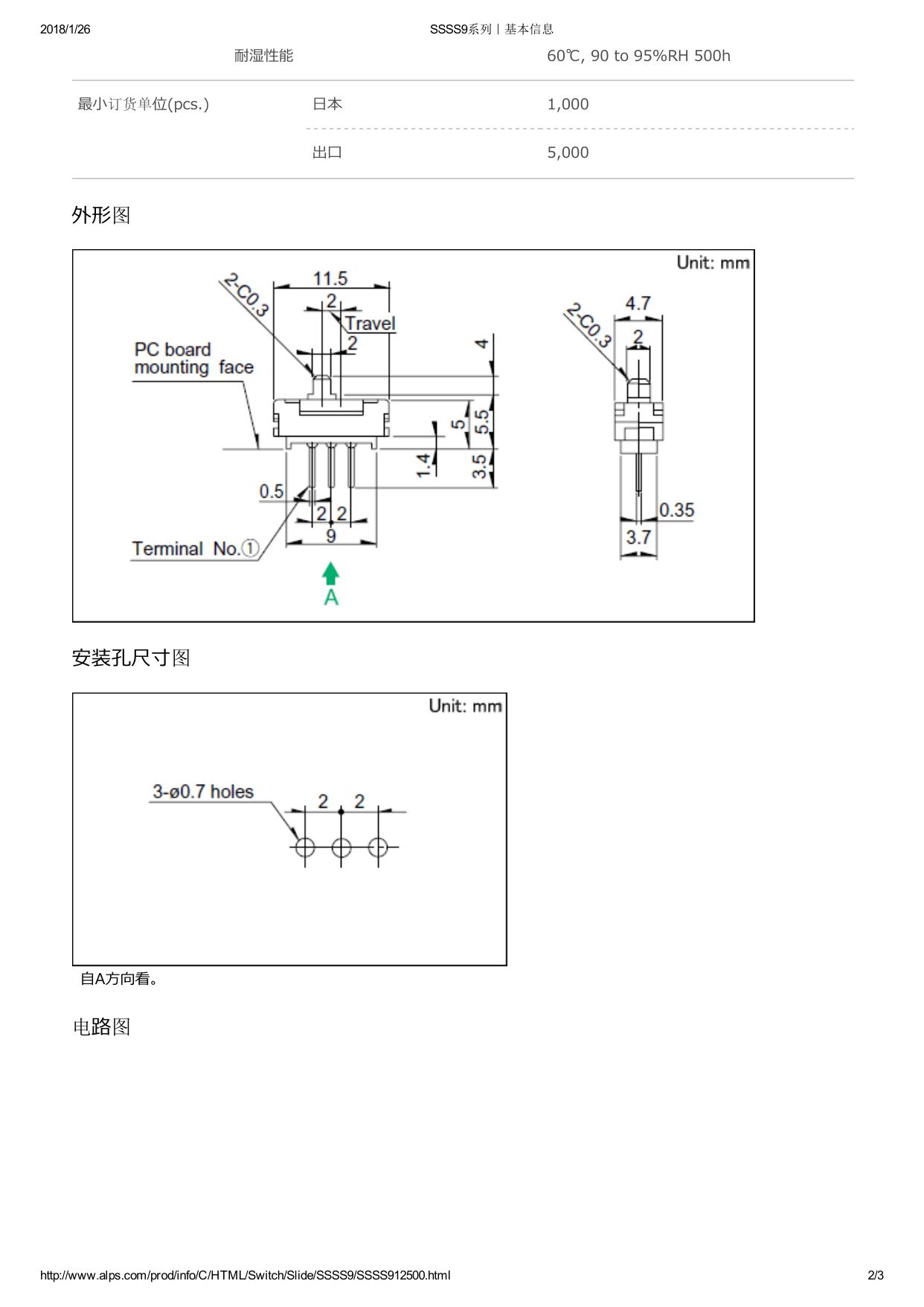

2018/1/26 SSSS9系列｜基本信息 5.0(H)mm, 2.0mm行程型 SSSS9系列 行程 2mm 操作部方向 Vertical 操作部长度 4mm 电路数 1 接点数 2 动作力 3±1.5N 安装方法 Standard 切换时限 Non shorting 焊接方法 Manual, Dip 使用温度范围 ‒40℃ to +85℃ 最大额定/最小额定(电阻负载) 0.1A 12V DC/1mA 5V DC 电性能 机械性能 接触电阻 (初期/寿命后) 30mΩ max./80mΩ max. 绝缘电阻 100MΩ min. 500V DC 耐电压 500V AC for 1 minute 端子强度 3N for 1 minute 操作部强度 耐久性能 耐环境性能 操作方向 30N 拉引方向 10N 无负载寿命 10,000 cycles 60mΩ max. 负载寿命(最大额定负载) 10,000 cycles 80mΩ max. 耐寒性能 ‒40℃ 500h 耐热性能 85℃ 500h http://www.alps.com/prod/info/C/HTML/Switch/Slide/SSSS9/SSSS912500.html 1/3 2018/1/26 SSSS9系列｜基本信息 耐湿性能 最小订货单位(pcs.) 60℃, 90 to 95%RH 500h 日本 1,000 出口 5,000   外形图 安装孔尺寸图   自A方向看。 电路图 http://www.alps.com/prod/info/C/HTML/Switch/Slide/SSSS9/SSSS912500.html 2/3 2018/1/26 SSSS9系列｜基本信息 包装规格 散装 包装数(pcs.) 1箱/日本 1,000 1箱/出口包装 5,000 出口包装箱尺寸(mm) 400×270×290 焊接条件 浸焊方式的参考举例 项目 浸焊 预热温度 120℃ max. 预热温度时间 60s max. 焊接温度 260±5℃ 焊接浸渍时间 5+0/‒1s (2 times) 手工焊接方式的参考举例 焊接温度 350±10℃ 焊接时间 3s max. 表示本系列共通的注释。 1.  本产品目录中产品的颜色，与实物的颜色有所差异。 2.  请以最小订购单位的N(整数）倍来订货。 3.  还有上述产品一览以外的产品，需要时，请向本公司营业部门询问。 4.  汽车用时，请进行洽谈。 http://www.alps.com/prod/info/C/HTML/Switch/Slide/SSSS9/SSSS912500.html 3/3
