惠而浦AVH-170CN2A/H分体落地式房间空调器说明书

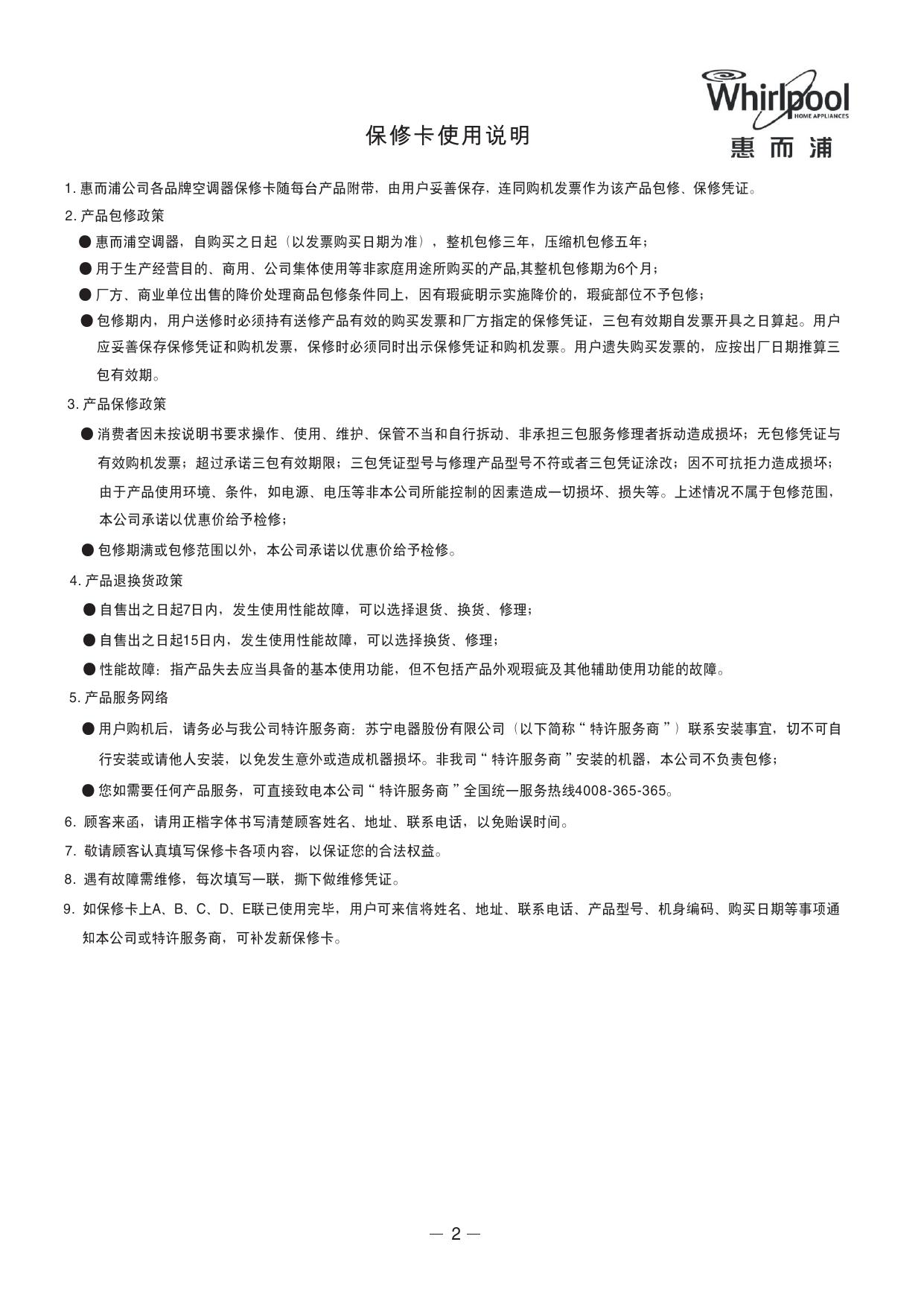

AVH-170CN2A/H AVH-240CN2A/H 本产品系列执行GB/T 7725-2004、GB4706.32-2004 在安装使用前，请仔细阅读本说明书，保留本说明书以备将来参考 与 保修卡使用说明 1. 惠而浦公司各品牌空调器保修卡随每台产品附带 ， 由用户妥善保存 ， 连同购机发票作为该产品包修 、 保修凭证 。 2. 产品包修政策 ● 惠而浦空调器，自购买之日起（以发票购买日期为准），整机包修三年，压缩机包修五年； ● 用于生产经营目的、商用、公司集体使用等非家庭用途所购买的产品,其整机包修期为6个月； ● 厂方、商业单位出售的降价处理商品包修条件同上，因有瑕疵明示实施降价的，瑕疵部位不予包修； ● 包修期内，用户送修时必须持有送修产品有效的购买发票和厂方指定的保修凭证，三包有效期自发票开具之日算起。用户 应妥善保存保修凭证和购机发票，保修时必须同时出示保修凭证和购机发票。用户遗失购买发票的，应按出厂日期推算三 包有效期。 3. 产品保修政策 ● 消费者因未按说明书要求操作、使用、维护、保管不当和自行拆动、非承担三包服务修理者拆动造成损坏；无包修凭证与 有效购机发票；超过承诺三包有效期限；三包凭证型号与修理产品型号不符或者三包凭证涂改；因不可抗拒力造成损坏； 由于产品使用环境、条件，如电源、电压等非本公司所能控制的因素造成一切损坏、损失等。上述情况不属于包修范围， 本公司承诺以优惠价给予检修； ● 包修期满或包修范围以外，本公司承诺以优惠价给予检修。 4. 产品退换货政策 ● 自售出之日起7日内，发生使用性能故障，可以选择退货、换货、修理； ● 自售出之日起15日内，发生使用性能故障，可以选择换货、修理； ● 性能故障：指产品失去应当具备的基本使用功能，但不包括产品外观瑕疵及其他辅助使用功能的故障。 5. 产品服务网络 ● 用户购机后，请务必与我公司特许服务商：苏宁电器股份有限公司（以下简称“特许服务商”）联系安装事宜，切不可自 行安装或请他人安装，以免发生意外或造成机器损坏。非我司“特许服务商”安装的机器，本公司不负责包修； ● 您如需要任何产品服务，可直接致电本公司“特许服务商”全国统一服务热线4008-365-365。 6. 顾客来函，请用正楷字体书写清楚顾客姓名、地址、联系电话，以免贻误时间。 7. 敬请顾客认真填写保修卡各项内容，以保证您的合法权益。 8. 遇有故障需维修，每次填写一联，撕下做维修凭证。 9. 如保修卡上A、B、C、D、E联已使用完毕，用户可来信将姓名、地址、联系电话、产品型号、机身编码、购买日期等事项通 知本公司或特许服务商，可补发新保修卡。 2 4 6 7 8 9 9 10 11 12 13 14 室内外机接线图 15 3 4 5 横向风板 纵向风板 活动面板 风量 式 模 量 风 关 开 模式 开关 操作控制板 导向叶片 (内置过滤网及防护网) 遥控器 连管、连接线 排水管 排出冷却空气时产生的 凝结水 电气盒盖板 风扇罩 6 模式 风量 用于 在 无效 遥控接收窗口 (单冷机无此图标） 对于单冷机型，没有制热及电加热功能。 7 开关 使用和维护说明 遥控器及操作方法 遥控器发射遥控信号到控制器. 发送信号窗 往空调器主机发信号。 风量按键 连续按此键，风量模式依次按 自动-->强风-->弱风-->微风-->自动 模式循环。 除湿模式下，按此键无效；送 风模式下，没有自动送风状态。 开/关按键 温度按键 用于调节房间设定温度和设定 时钟及定时时间。 在制冷、制热模式下，设定温 度在18℃~32℃间任意调节。 在时钟模式可设置当前时间。 在定时模式下，可同时设定定 时开机和定时关机。定时范围为 0~24小时。 按下一次，空调器运行；再按 一次即停止。 模式按键 连续按模式键，运行方式依次 按制冷-->除湿-->送风-->制热-->制 冷模式循环。 *单冷机型无制热模式。 强力按键 一键通按键 无论开关机状态，按下此键， 即可进入强力制冷模式。设定温度 为18℃，风量为强风。 在强力运行模式下，按下风量 键、模式键、睡眠键、 键、 键中 的任何一个，立即退出强力模式， 返回原设定状态。 用于设定自动模式。 无论开关机状态，按下此键， 空调器将根据室内温度自动选择 制冷、除湿、送风、制热模式， 达到舒适节能的效果。 运行模式/房间设定温度 定时开/定时关按键 热泵式 按下定时开或定时关键，可设 定定时开机或定时关机，可同时设 定定时开机和定时关机。 按下定时键后，用温度设定键 可设定定时开机或定时关机的时刻， 再按定时键确认，再按一次，取消 定时。 室内温度 运行模式 21℃或以下 21℃-23℃ 23℃-26℃ 26℃以上 制热 送风 除湿 制冷 室内温度 运行模式 26℃或以下 i)按下“定时开”或是“定时关” 按钮，液晶显示屏上的“ON 12:00”或 “OFF 00:00” 将闪烁。此时可以通过 调整 和 来设定开机时间。 快速按下 或 一次，定时 以每次一分钟递增或递减； 按住 或 超过一秒半钟， 定时以每次十分钟递增或递减； 按住 或 更长一段时 间，定时以每次一个小时递增或递减； 在您按下“定时开”或“定时关” 按钮后，如果您在10秒钟之内，还没有 开始设定时间，遥控器将自动退出定时 功能。 ii)当设定的时间显示在LCD上，按 下“定时开”或“定时关”确认。此时 您将听见“嘀”的一声，“ON/OFF”将 停止闪烁，定时指示灯亮。 26℃以上 按下此键，可设定当前的时间。 显示的方式为小时：分钟。通过调 节 和 来设定正确的时间。 再按一次，确定时间。 体感按键 按下此键，则开启体感功能； 再次按下，则取消体感功能。 26℃ 除湿 制冷 设定温度 26℃ “一键通”在“强力”模式下无效。 风向按键 按下此键，导风板上下摆动送 风，再按一下，锁定当前送风角度。 长按此键5秒后再松开此键，左右风 有效,再长按此键5秒后松开此键， 退出左右风。 睡眠按键 除送风、强力模式外，在其它 模式下运行，按下此键，即可开启 睡眠功能，10秒后空调显示全关闭。 再按一下，取消睡眠运行。 睡眠模式 如何取消“定时开”或“定时关” 时钟按键 22℃ 单冷式 如何设定“定时开”或“定时关” 再按下一次“定时开”或“定时 关”，您将听见“嘀”的一声，定时指 示灯熄灭，定时取消。 设定温度 除送风、强力模式外，都可运行“睡眠”模式。此功能为 您提供一个舒适的睡眠环境。 在“睡眠”模式下： 空调器在连续运行8小时后，将自动关机。 风速将自动的设置为低风状态。 *在制冷模式下 ，在连续的两个小时内，设置温度最多上升 1℃，然后温度保持稳定。 *在制热模式下 ，在连续的三个小时内，设置温度最多下降 3℃，然后温度保持稳定。 1. 在制冷模式下，如果室内温度在26℃或是26℃以上，设定 温度将保持不变。 2. 单冷机没有制热功能。 8 照原样装上 卡扣 1.按箭头的方向将盖子上方的卡扣下按，然后 向上拉起。 2.按正负极将电池盖装好。 3.将盖子下方的凸钩插入卡槽，然后向下按紧盖子。 节7 9 下列现象可能不是故障,因此在联系维修之前,请先自行检查一次,以节省您的时间和费用. "故障"现象 "故障"分析 空调器不运转 电流保护器,保险丝是否断了? 电源是否脱落? 遥控器的电池是否没电? 漏电开关是否断开? 空调器保护装置是否动作? 空调器出风不凉 空调器出风不热* 空气过滤网是否脏? 室内、室外机的排风口是否堵塞? 设定温度是否适当? 空调器操作失灵 在使用中受到很强的干扰(如过大的静电, 放电现象,电源电压异常等),导致操作时 有异常现象发生.此时,要切断电源开关, 2-3秒后再合上,重新进行操作. 空调器不能马上 运转 在运转中进行模式转换时,会出现不能马 上运转的情况,需等待3分钟,压缩机才能 起动. 不动作 空调器吹出风有 异味 是因为空调器在调节空气时,吸进家具和 香烟等异味,再吹出来的结果. 空调器有流水声音 是空调器内的制冷剂流动声音,并非故障. 空调器发出"噼唏" 的声音 是由于温度变化,导致面板等零部件膨胀、 收缩引起的摩擦声音,并非故障. 空调器吹出雾来 由于制冷,除湿运转中吹出来的冷风使房 间的水蒸气凝结成雾的缘故,并非故障. 在室内环境太潮湿时,长时间制冷或除湿运 行可能会使出风口附近有露珠滴下来. 10 AVH-170CN2A/H AVH-240CN2A/H 220V~/50Hz 电加热功率 7200/7750 5100/5650 2000 1536/1540 2000 2000 2230/2200 2000 7.0/7.0 10.3/10.2 9.1 3.32 9.1 3.23 3.67 3.52 IPX4 2 深 900X640X300 950X840X340 520X1740X320 45.5 58.4 42 43 11 服务 商 7#干电池 风量 模式 + 开关 - 2 墙套盖 2 AVH-170CN2A/H 12 A V H - 1 7 0 C N 3 A / H 630mm 320mm A V H - 2 4 0 C N 3 A / H 580mm 380mm 最佳安装位置 首 次 开 机 前 请 按 标 贴 对 接 风 向 电 机 连 接 线 风量 模式 开关 室 内 机 底 部 与 室 外 机 底 部 的 高 度 差 在 五 米 以 内 B A 13 AVH-170CN2A/H AVH-240CN2A/H 14 请委托我公司特许服务商安排具备空调安装上岗 证的专业人员进行空调安装。 特许服务商联系。 请务必使用专用线路，严禁与其它电器共用一条线路，配电布线必须符合以下要求： 电缆截面积(线径)、开关(插座)及保险丝规格与负载电流对照表 空调器专用配电电路 空调最大 电流(A) 用户电源总线配电电路 开关/保险 丝规格(A) 导线截面 2 积(mm ) 插座或开关的 保险丝规格(A) ≤10 1或1.5 16/16 ≤16 1.5～4 32/25 ≤16 1.5或2.5 32/25 ≤25 2.5～4 63/50 ≤25 2.5或4 63/50 ≤32 4～10 63/50 4或6 63/50 ≤40 6～16 100/80 ≤63 10～25 125/125 ≤32 总线最大电流 X(1.5～3倍)(A) 总线截面 2 积(mm ) 严禁使用中间有接头的电线或使用延长电线，严禁接入其它负载。 接线错误会造成某些电器零件发生故障，请务必按本说明书及电路图铭牌的要求进行连接操作，不得随意 更改内部布线。 务必使用指定电缆线连接室内机和室外机；严禁自行加长或剪短，过长的电缆线应圆滑整理好，严禁缠绕 成圆圈。 本系列室内机控制器所采用的熔断器型号为：50T，额定参数为：T5A 250V；整机没有熔断器，请用户在 提供电源时根据主铭牌上的要求配备合适的熔断器或其它过流保护装置。 本系列空调器在外部静压为0.8～1.05倍标准大气压下能安全使用。 配管最长为15m，超过7m时，每超过1m需补充20g制冷剂。室内外机允许位差为5m。若室外机高于室内 机时，在室内机的引入管外设回油弯。 带电加热的冷暖机型产品，电加热安装在蒸发器端板上。 15 空调安装完成后，请试机运行，并必须在此过程中进行以下电气安全检查： a、接地检查：通过视检和使用有效或专用接地测量仪器如接地电阻仪等，检查空调器接地和用户电源接地 的接地电阻符合国家标准要求，确保接地措施的安全可靠性。 b、漏电检查：空调安装完成后试运行过程中，安装人员可用测电笔或万用表等仪器对空调 外壳上可能漏电 部位进行测试，若发现漏电现象应立即停机，切断所有电源后再排查漏 电原因，解决漏电问题后再将空 调通电试运行并重新进行所有漏电检查，直到确保空调 器可以安全、正常运行。 c、绝缘电阻检查：空调器室内机、室外机完成安装后，必须进行绝缘电阻检查，确保绝缘电阻符合国家相 关标准要求。 严禁自行更换电源线，如电源线损坏，必须从其制造厂或本公司特许服务商购买专用组件来更换。 为避免危险，任何零部件的损坏维修或更换，必须由我公司特许服务商来进行更换。 如果不使用或维修空调器时，请务必切断连接空调器的所有电源。 16 送修日期 故障现象 更换配件 维修单位 交还日期 服务人员 签字 产品维修 记录 退换货原因 退换货 记录 退换货日期 退换货执行 盖章签字 地址：上海市浦东新区新金桥路1888号8幢 本产品产地：山东青岛 惠而浦乃美国惠而浦资产公司Whirlpool Property Inc.的注册商标 版权所有 翻印必究
