紫日ZVF300-G018T2变频器使用说明书

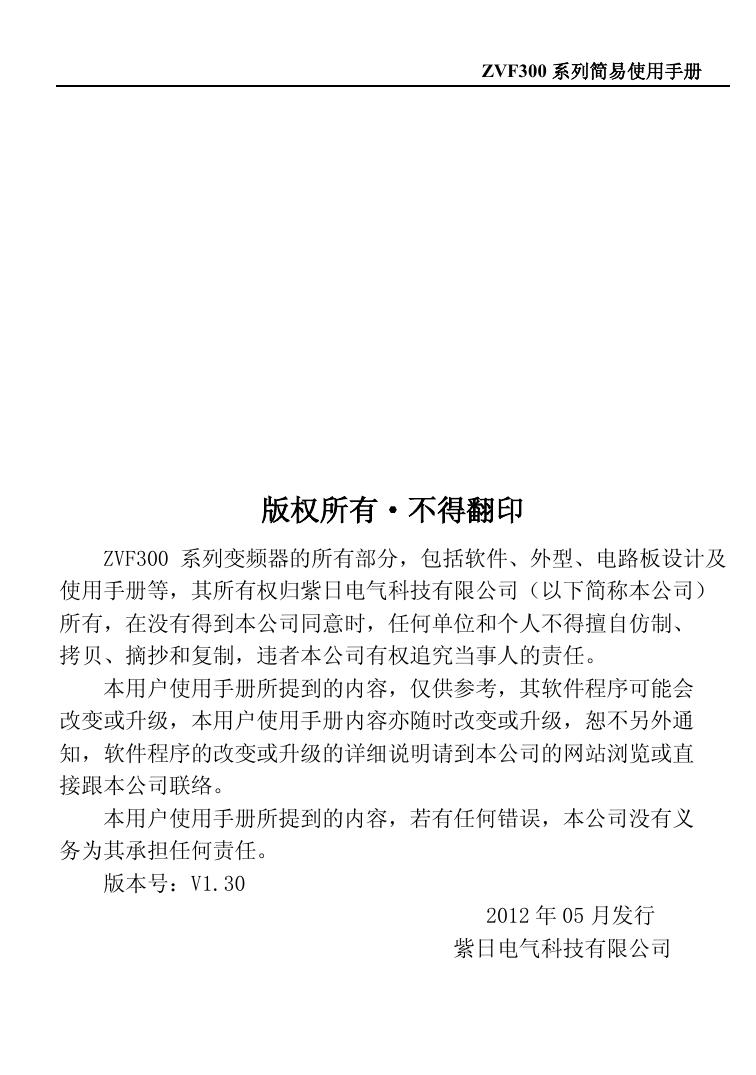

R ︱产品简易使用手册︱ ZVF300 系列高性能矢量型变频器 ZVF300 系列简易使用手册 版权所有·不得翻印 ZVF300 系列变频器的所有部分，包括软件、外型、电路板设计及 使用手册等，其所有权归紫日电气科技有限公司（以下简称本公司） 所有，在没有得到本公司同意时，任何单位和个人不得擅自仿制、 拷贝、摘抄和复制，违者本公司有权追究当事人的责任。 本用户使用手册所提到的内容，仅供参考，其软件程序可能会 改变或升级，本用户使用手册内容亦随时改变或升级，恕不另外通 知，软件程序的改变或升级的详细说明请到本公司的网站浏览或直 接跟本公司联络。 本用户使用手册所提到的内容，若有任何错误，本公司没有义 务为其承担任何责任。 版本号：V1.30 2012 年 05 月发行 紫日电气科技有限公司 ZVF300 系列简易使用手册 目 录 一、序言 …………………………………………………………………… 二、产品介绍……………………………………………………………… 1-1 1-4 2.1 到货检查…………………………………………………………… 1 2.2 型号说明…………………………………………………………… 2 2.3 铭牌说明…………………………………………………………… 2 2.4 机型样式…………………………………………………………… 2 2.5 型号规格…………………………………………………………… 3 三、配线 …………………………………………………………………… 5-8 3.1 变频器的基本配线图……………………………………………… 5 3.2 主端子说明………………………………………………………… 6 3.3 控制端子说明……………………………………………………… 7 四、操作面板与操作…………………………………………………… 9-9 4.1 操作面板图………………………………………………………… 9 4.2 操作面板使用……………………………………………………… 9 五、功能参数一览表…………………………………………………… 10-26 5.1 功能参数一览表…………………………………………………… 10 六、常见故障及对策 …………………………………………………… 27-30 6.1 故障代码及对策…………………………………………………… 七、外型尺寸与安装尺寸 …………………………………………… 27 31-35 7.1 变频器的外型尺寸与安装尺寸…………………………………… 31 7.2 操作面板的外型尺寸与安装尺寸………………………………… 34 八、品质保证……………………………………………………………… 8.1 变频器的品质保证………………………………………………… 附录 ……………………………………………………………………… 附录 保修单……………………………………………………………… 36 36 37-38 37 ZVF300 系列简易使用手册 ZVF300 系列简易使用手册 一、序言 感谢您使用 ZVF300 系列变频器。本变频器采用高品质的元件、材料及融合 最新的 DSP 控制技术制造而成。 本手册提供给使用者安装、参数设定、异常诊断、排除等的相关注意事项。 为了确保能够正确地安装及操作本变频器，请在装机之前，详细阅读本简易手册， 并请妥善保存及交由该机器的使用者。更详细的说明请参阅公司网站相关下载。 以下为特别需要注意的事项： ●实施配线，务必关闭电源。 ●变频器内部的电子元件对静电特别敏感，因此不可将异物置入变频器内部或 触摸主电路板。 ●切断交流电源后，变频器数字操作器指示灯未熄灭前，表示变频器内部仍有 高压十分危险，请勿触摸内部电路及零组件。 ●变频器接地端子务必正确的接地。 ●绝不可将变频器输出端子 U、V、W 连接至 AC 电源。 二、产品介绍 2.1 到货检查 本产品有优良的质量保证体系，出厂前已经过严格检验，并做了防撞、防震等 包装处理，但也不能排除产品在运输过程中受到强烈碰撞或挤压，造成本产品的损 坏，因此产品到货时请立即开箱对下列事项进行检查并确认： ① 产品外壳是否损坏变形，元件是否有损坏、脱落； ② 检查变频器的铭牌，以确认该产品与您的订货要求一致； ③ 装箱单内所列物品是否齐全； 如发现上述内容有问题，请立即与供货商或本公司联系解决。 1 ZVF300 系列简易使用手册 2.2 型号说明 ZVF 300 - G1R5/P2R2 T 4 M D 变频器型号 D: 内带制动单元 设计序号 M: 集成模块 S: 分立模块 G/P合一 G: 恒转矩型 P: 变转矩型 电压等级 2: 220V 4: 380V 功率代码 1R5: 1.5kW 2R2: 2.2kW 电压等级 S: 单相 T: 三相 图 2-1 变频器型号说明 2.3 铭牌说明 名 称 型 号 适配电机功率 输入电源规格 输出电源规格 图 2-2 变频器铭牌 2.4 机型样式 图 2-3 塑壳壁挂式 图 2-4 五金壁挂式 2 图 2-5 五金落地柜式 ZVF300 系列简易使用手册 2.5 型号规格 表 2-1 变频器型号 （G：恒转矩负载） （P：变转矩负载） 变频器型号规格 输入电压 (V) 额定输出 电流(A) 适配电机 功率(kW) ZVF300-G0R4T2/S2 220 2.4 0.4 ZVF300-G0R7T2/S2 220 4.5 0.75 ZVF300-G1R5T2/S2 220 7.0 1.5 ZVF300-G2R2T2/S2 220 10.0 2.2 ZVF300-G3R7T2 220 16.0 3.7 ZVF300-G5R5T2 220 20 5.5 ZVF300-G7R5T2 220 30 7.5 ZVF300-G011T2 220 42 11 ZVF300-G015T2 220 55 15 ZVF300-G018T2 220 70 18.5 ZVF300-G022T2 220 80 22 ZVF300-G030T2 220 110 30 ZVF300-G037T2 220 130 37 ZVF300-G045T2 220 160 45 ZVF300-G055T2 220 200 55 ZVF300-G075T2 220 270 75 ZVF300-G090T2 220 320 90 ZVF300-G110T2 220 380 110 ZVF300-G0R7T4 380 2.5 0.75 ZVF300-G1R5/P1R5T4 380 3.7 1.5 ZVF300-G2R2/P2R2T4 380 5.0 2.2 ZVF300-G3R7/P3R7T4 380 9.0 3.7 3 ZVF300 系列简易使用手册 变频器型号 （G：恒转矩负载） （P：变转矩负载） 输入电压 (V) 额定输出 电流(A) 适配电机 功率(kW) ZVF300-G5R5/P5R5T4 380 13 5.5 ZVF300-G7R5/P7R5T4 380 17 7.5 ZVF300-G011/P011T4 380 25 11 ZVF300-G015/P015T4 380 32 15 ZVF300-G018/P018T4 380 37 18.5 ZVF300-G022/P022T4 380 45 22 ZVF300-G030/P030T4 380 60 30 ZVF300-G037/P037T4 380 75 37 ZVF300-G045/P045T4 380 90 45 ZVF300-G055/P055T4 380 110 55 ZVF300-G075/P075T4 380 150 75 ZVF300-G090/P090T4 380 176 90 ZVF300-G110/P110T4 380 210 110 ZVF300-G132/P132T4 380 253 132 ZVF300-G160/P160T4 380 300 160 ZVF300-G185/P185T4 380 340 185 ZVF300-G200/P200T4 380 380 200 ZVF300-G220/P220T4 380 420 220 ZVF300-G250/P250T4 380 470 250 ZVF300-G280/P280T4 380 520 280 ZVF300-G315/P315T4 380 600 315 ZVF300-G350/P350T4 380 640 350 ZVF300-G400/P400T4 380 690 400 4 ZVF300 系列简易使用手册 三、配线 3.1 变频器的基本配线图 制动单元 DC- 直流电抗器 制动电阻 P DC+ DB MCCB R S T 三相交 流输入 电 源 X1 端子 X2 端子 X3 端子 X4 端子 X5 端子 X6 端子 X7 端子 X8 端子 公共端子 U V W X1 X2 X3 X4 X5 X6 X7 X8 COM M TA TB TC 故障继电器输出 正常时,TA-TB闭合 故障时,TA-TC闭合 Y1 开路集电 极输出 Y2 +24V 电位器输入或 模拟电压输入 (0-10VDC) 模拟电流输入 (0-20mA) 485串行通讯端口 10V +10V 20mA AVI AFM GND V 模拟信号输出 (0-10VDC或0-20mA) V ACI GND +24V DFM 485+ 485- +24V COM I 数字信号输出 (0-10KHz) 24电源输出端口 图 3-1 基本配线图  模拟输入 ACI 电压与电流切换跳线为 JP2；模拟输出 AFM 电压与电流切换跳线为 JP1。 5 ZVF300 系列简易使用手册 3.2 主端子说明 R S T DC- P DB U V 接地 W M 三相380V (或三相220V) 电源输入 图 3-2 接制动 电 阻 接三相交 流电动机 主电路端子图 1 适用机型：ZVF300-G0R4T2～G7R5T2 ZVF300-G0R7T4～P022T4 P DC+ DC- R S T U V W 接直流 电抗器 接地 M 接制动 单 元 三相380V 输入电源 图 3-3 接三相交 流电动机 主电路端子图 2 适用机型：ZVF300-G011T2～G110T2 ZVF300-G030T4～P375T4 6 ZVF300 系列简易使用手册 3.3 控制端子说明 表 3-1 类别 公 共 端 端子 功能说明 标号 COM 控制电路端子功能说明 电气规格 数字信号公共端子 X1 X2 多 功 能 输 入 端 子 X3 Xn（n=1，2，3，4，5，6， X4 7，8）－COM 之间短接时有 INPUT，0～24V 电平信号， X5 效，其功能分别由参数 低电平有效，5mA X6 F5.00～F5.07 设定 X7 X8 多 功 能 输 出 端 子 其 它 Y1 多功能集电极开路输出，定 义为多种功能的开关量输 OUTPUT，最大负载电流 出端子，其功能分别由参数 I≤50mA F6.00～F6.01 设定，参考地 Y2 为 COM PE 接地端子 NC 空端子 7 ZVF300 系列简易使用手册 类别 公 共 端 端子 功能说明 标号 GND 电气规格 模拟信号公共端子 外部模拟给定电源，和 GND、 +10V 模 拟 输 入 端 子 AVI 模拟 接口 AFM +24V 模拟电流信号输入，参考地 为 GND 压表，对应输出 0～最高频 INPUT，0～10V 直流电压 INPUT，0～20mA 直流电流 OUTPUT，0～10V 直流电压 或 0～20mA 直流电流 24VDC 电源输出（控制电源） 24VDC-100mA 可编程数字信号输出，接频 DFM 端子 可 编 程 输 出 端 子 为 GND 率，参考地为 GND 数字 输出 模拟电压信号输入，参考地 可编程模拟电压输出，接电 端子 电源 INPUT，10V 直流电压 频率设定 ACI 输出 AVI 端子接电位器，可进行 率表，对应输出 0～最高频 OUTPUT，0～10KHz 脉冲输出 率，参考地为 COM TA TB 继电器接点输出，正常时： TA-TB 闭合，TA-TC 断开 动作时：TA-TB 断开，TA-TC TC 闭合，功能由 F6.02 设定。 8 触点额定值：250VAC-3A 250VAC-1A 30VDC-1A ZVF300 系列简易使用手册 四、操作面板与操作 4.1 操作面板图 LED显示区 显示频率、电流、 参数、故障等 Hz A REV FWD V LED显示区 显示运行状态 监控/移位键 SHIFT << - 编 码 器 点动/反转键 运 行 键 JOG REV 模 式 键 ENTER 确认/存储键 STOP RESET RUN 图 4-1 MODE + 停止/复位键 E-300C 面板示意图 4.2 操作面板使用 功能码参数值的更改（将 F8.02 点动频率的参数值从 5.00Hz 改为 20.00Hz） MODE 初始 ENTER SHIFT ENTER << SHIFT << MODE ENTER 按两次 9 ZVF300 系列简易使用手册 五、功能参数一览表 ● “√”表示该参数的设定值在变频器处于停机、运行 状态时，均可更改。 ● “×”表示该参数的设定值在变频器处于停机状态时 可以更改，而在运行状态时，不可更改。 ● “－”表示该参数是只能显示,不能更改。 10 ZVF300 系列简易使用手册 5.1 F0 基本功能组 功能 名 称 最小 出厂 运行 单位 设定 更改 设定范围 代码 F0.00 速度控制模式 0：无PG矢量控制 1：V/F控制 2：转矩控制（无PG矢量控制） 1 1 × F0.01 运行指令通道 0：键盘指令通道 1：端子指令通道 2：通讯指令通道 1 0 × 1 0 √ 1 0 √ 0：有效，且变频器掉电存储 键 盘 及端 子UP/DOWN 1：有效，且变频器掉电不存储 F0.02 设定 2：UP/DOWN设定无效 3：运行时设置有效，停机时清零 F0.03 频率指令选择 0：键盘或编码器设定 1：模拟量AVI设定 2：模拟量ACI设定 3：AVI+ ACI设定 4：键盘电位器设定 5：PID控制设定 6：远程通讯设定 7：外部脉冲设定 8：AVI(主)±ACI(辅)组合设定 F0.04 最大输出频率 10.00～600.00Hz 0.01Hz 50.00Hz × F0.05 运行频率上限 F0.06～F0.04（最大频率） 0.01Hz 50.00Hz √ F0.06 运行频率下限 0.00～F0.05（运行频率上限） 0.01Hz 0.00Hz √ F0.07 键盘设定频率 0.00～F0.04（最大频率） 0.01Hz 50.00Hz √ F0.08 加速时间1 0.1～3600.0s 0.1s 机型设定 √ F0.09 减速时间1 0.1～3600.0s 0.1s 机型设定 √ F0.10 运行方向选择 0：默认方向运行 1：相反方向运行 2：禁止反转运行 1 0 × 11 ZVF300 系列简易使用手册 5.1 F0 基本功能组(续上) 功能 名 称 最小 出厂 运行 单位 设定 更改 0.1kHz 机型设定 √ 设定范围 代码 F0.11 载波频率设定 1.0～15.0kHz F0.12 电机参数自学习 0：无操作 1：参数全面自学习 2：参数静止自学习 1 0 × F0.13 功能参数恢复 0：无操作 1：恢复缺省值 2：清除故障档案 1 0 × F0.14 AVR功能选择 0：无效 1：全程有效 2：只在减速时无效 1 0 √ 最小 出厂 运行 单位 设定 更改 1 0 × 0.01Hz 1.50Hz √ 5.2 F1 起停控制组 功能 名 称 设定范围 代码 F1.00 起动运行方式 0：直接起动 1：先直流制动再起动 2：转速追踪起动 F1.01 直接起动开始频率 0.00～10.00Hz F1.02 起动频率保持时间 0.0～50.0s 0.1s 0.0s √ F1.03 起动前制动电流 0.0～150.0% 0.1% 0.0% √ F1.04 起动前制动时间 0.0～50.0s 0.1s 0.0s √ F1.05 停机方式选择 0：减速停车 1：自由停车 1 0 √ F1.06 停机制动开始频率 0.00～20.00Hz 0.01Hz 0.00Hz √ F1.07 停机制动等待时间 0.0～50.0s 0.1s 0.0s √ F1.08 停机直流制动电流 0.0～150.0% 0.1% 0.0% √ 12 ZVF300 系列简易使用手册 5.2 F1 起停控制组(续上) 功能 名 称 最小 出厂 运行 单位 设定 更改 设定范围 代码 F1.09 停机直流制动时间 0.0～50.0s 0.1s 0.0s √ F1.10 正反转死区时间 0.0～3600.0s 0.1s 0.0s √ F1.11 上电端子运行保护 选择 0：上电时端子运行命令无效 1：上电时端子运行命令有效 1 0 √ F1.12 输入输出端子极性 选择 0x000～0x7FF 1 0x000 √ 最小 出厂 运行 单位 设定 更改 1 机型设定 × 5.3 F2 电机参数组 功能 名 称 设定范围 代码 F2.00 变频器类型 0：G型机 1：P型机 F2.01 电机额定功率 0.4～700.0kW 0.1kW 机型设定 × F2.02 电机额定频率 0.01～600.00Hz 0.01Hz 50.00Hz × F2.03 电机额定转速 0～36000rpm 1rpm 机型设定 × F2.04 电机额定电压 0～460V 1V 机型设定 × F2.05 电机额定电流 0.1～2000.0A 0.1A 机型设定 × F2.06 电机定子电阻 0.001～65.535Ω 0.001Ω 机型设定 √ F2.07 电机转子电阻 0.001～65.535Ω 0.001Ω 机型设定 √ F2.08 电机定、转子电感 0.1～6553.5mH 0.1mH 机型设定 √ F2.09 电机定、转子互感 0.1～6553.5mH 0.1mH 机型设定 √ F2.10 电机空载电流 0.01～655.35A 0.01A 机型设定 √ 13 ZVF300 系列简易使用手册 5.4 F3 矢量控制组 功能 名 称 最小 出厂 运行 单位 设定 更改 1 15 √ 设定范围 代码 F3.00 速度环比例增益1 0～10000 F3.01 速度环积分时间1 0.01～100.00s 0.01s 5.00s √ F3.02 切换低点频率 0.00～F3.05 0.01Hz 5.00Hz √ F3.03 速度环比例增益2 0～10000 1 10 √ F3.04 速度环积分时间2 0.01～100.00s 0.01s 10.00 √ F3.05 切换高点频率 F3.02～F0.04（最大频率） 0.01Hz 10.00Hz √ F3.06 VC转差补偿系数 50～200% 1% 100% √ F3.07 转矩上限设定 0.0～200.0%（变频器额定电流） 0.1% 150.0% √ F3.08 转速滤波系数 0.000～1.000 0.001 0.125 √ F3.09 空载电流补偿系数 0.000～9.999 0.001 0.800 √ 最小 出厂 运行 单位 设定 更改 1 0 × 5.5 F4 V/F 控制组 功能 名 称 设定范围 代码 F4.00 V/F曲线设定 0：直线V/F曲线 1：2.0次幂降转矩V/F曲线 F4.01 转矩提升 0.0%：（自动）0.1～30.0％ 0.1% 0.0% √ F4.02 转矩提升截止 0.0～50.0%（相对电机额定频率） 0.1% 20.0% × F4.03 V/F转差补偿限定 0.0～100.0% 0.1% 0.0% √ F4.04 节能运行选择 0：不动作 1：自动节能运行 1 0 × F4.05 保留 - 14 ZVF300 系列简易使用手册 5.6 F5 输入端子组 功能 最小 出厂 运行 单位 设定 更改 1 1 × 1 2 × 1 4 × 1 7 × 1 0 × 1 0 × F5.06 X7端子功能选择 1 0 × F5.07 X8端子功能选择 1 0 × 1 5 √ 名 称 设定范围 代码 F5.00 X1端子功能选择 F5.01 X2端子功能选择 F5.02 X3端子功能选择 F5.03 X4端子功能选择 F5.04 X5端子功能选择 F5.05 X6端子功能选择 F5.08 开关量滤波次数 0：无功能 1：正转运行 2：反转运行 3：三线式运行控制 4：正转点动 5：反转点动 6：自由停车 7：故障复位 8：外部故障输入 9：频率设定递增（UP） 10：频率设定递减（DOWN） 11：频率增减设定清除 12：多段速端子1 13：多段速端子2 14：多段速端子3 15：多段速端子4 16：加减速时间选择 17：PID控制暂停 18：摆频暂停（停在当前频率） 19：摆频复位（回到中心频率） 20：加减速禁止 21：转矩控制禁止 22：频率增减设定暂时清除 23：停机直流制动 24：外部脉冲输入 25：保留 1～100 15 ZVF300 系列简易使用手册 5.6 F5 输入端子组(续上) 功能 名 称 代码 F5.09 端子控制运行模式 F5.10 最小 出厂 运行 单位 设定 更改 1 0 × 0.01Hz/s 0.50Hz/s √ 设定范围 0：两线式控制1 1：两线式控制2 2：三线式控制1 3：三线式控制2 端 子UP/DOWN 频率 增 0.01～50.00Hz/s 量变化率 F5.11 AVI下限值 0.00～10.00V 0.01V 0.00V √ F5.12 AVI下限对应设定 -100.0～100.0% 0.1% 0.0% √ F5.13 AVI上限值 0.00～10.00V 0.01V 10.00V √ F5.14 AVI上限对应设定 -100.0～100.0% 0.1% 100.0% √ F5.15 AVI输入滤波时间 0.00～10.00s 0.01s 0.10s √ F5.16 ACI下限值 0.00～10.00V 0.01V 0.00V √ F5.17 ACI下限对应设定 -100.0～100.0% 0.1% 0.0% √ F5.18 ACI上限值 0.00～10.00V 0.01V 10.00V √ F5.19 ACI上限对应设定 -100.0～100.0% 0.1% 100.0% √ F5.20 ACI输入滤波时间 0.00～10.00s 0.01s 0.10s √ F5.21 脉冲输入最大值 0.0～20.0kHz 0.1kHz 20.0kHz √ F5.22 脉冲输入下限值 0.0～20.0kHz 0.1kHz 0.0kHz √ 0.1% 0.0% √ 0.1kHz 10.0kHz √ 0.1% 100.0% √ F5.23 脉冲输入下限对应设 -100.0～100.0% 定值 F5.24 脉冲输入上限值 F5.25 0.0～20.0kHz 脉冲输入上限对应设 -100.0～100.0% 定值 16 ZVF300 系列简易使用手册 5.7 F6 输出端子组 功能 名 称 最小 出厂 运行 单位 设定 更改 1 √ 2 √ 3 √ 设定范围 代码 0：无输出 1：电机正转运行中 2：电机反转运行中 3：故障输出 4：频率水平检测FDT输出 5：频率到达 6：零速运行中 7：上限频率到达 8：下限频率到达 9～10：保留 1 F6.03 AFM输出选择 0：运行频率 1：设定频率 2：运行转速 3：输出电流 4：输出电压 5：输出功率 6：输出转矩 7：模拟AVI输入值 8：模拟ACI输入值 9～14：保留 1 0 √ F6.04 AFM输出下限 0.0～100.0% 0.1% 0.0% √ F6.05 AFM下限对应输出 0.00～10.00V 0.01V 0.00V √ F6.06 AFM输出上限 0.0～100.0% 0.1% 100.0% √ F6.07 AFM上限对应输出 0.00～10.00V 0.01V 10.00V √ F6.08 DFM输出选择 0～14（同F6.03） 0 0 √ F6.09 DFM输出下限 0.0～100.0% 0.1% 0.0% √ F6.10 DFM下限对应输出 0.0～10.0kHz 0.1kHz 0.0kHz √ F6.11 DFM输出上限 0.0～100.0% 0.1% 100.0% √ F6.12 DFM上限对应输出 0.0～10.0kHz 0.1kHz 10.0kHz √ F6.00 Y1输出选择 F6.01 Y2输出选择 F6.02 继电器输出选择 17 ZVF300 系列简易使用手册 5.8 F7 人机界面组 功能 名 称 代码 F7.00 用户密码 最小 出厂 运行 单位 设定 更改 1 0 √ 0 - 设定范围 0～65535 F7.01 保留 F7.02 功能参数拷贝 0：无操作 1：本机功能参数上传到键盘 2：键盘功能参数下载到本机(无F2组) 3：保留 4：键盘功能参数下载到本机(全部) 1 0 × F7.03 REV/JOG键功能选择 0：点动运行 1：正转反转切换 2：清除UP/DOWN设定 1 0 × 1 0 √ 0 - 0x3FF √ F7.04 0：只对面板控制有效 STOP/RST键停机功能 1：对面板和端子控制同时有效 选择 2：对面板和通讯控制同时有效 3：对所有控制模式均有效 F7.05 保留 0～0x7FFF BIT0：运行频率 BIT1：设定频率 BIT2：母线电压 BIT3：输出电压 BIT4：输出电流 BIT5：运行转速 BIT6：输出功率 运行状态显示的参数 F7.06 BIT7：输出转矩 选择 BIT8：PID给定值 BIT9：PID反馈值 BIT10：输入端子状态 BIT11：输出端子状态 BIT12：模拟量AVI值 BIT13：模拟量ACI值 BIT14：多段速当前段数 BIT15：转矩设定值 18 1 ZVF300 系列简易使用手册 5.8 F7 人机界面组(续上) 功能 名 称 最小 出厂 运行 单位 设定 更改 1 0x0FF √ 设定范围 代码 1～0x3FF BIT0：设定频率 BIT1：母线电压 BIT2：输入端子状态 BIT3：输出端子状态 停机状态显示的参数 BIT4：PID给定值 F7.07 选择 BIT5：PID反馈值 BIT6：模拟量AVI值 BIT7：模拟量ACI值 BIT8：多段速当前段数 BIT9：转矩设定值 BIT10～ BIT15：保留 F7.08 整流模块温度 0～100.0℃ 0.1℃ - F7.09 逆变模块温度 0～100.0℃ 0.1℃ - F7.10 软件版本 0.00～99.9 1.00 - F7.11 本机累积运行时间 0～65535h 1h 0 - F7.12 保留 - F7.13 保留 - F7.14 前两次故障类型 0～29 0：无故障（nonE） 1：加速过电流（ocA） 2：减速过电流（ocd） 3：恒速过电流（ocn） 4：加速过电压（ovA） 5：减速过电压（ovd） 6：恒速过电压（ovn） 7：停机过电压（ovS） 8：母线欠压故障（Lv） 9：输入缺相（LP） 10：输出短路（SC） 11：变频器过热（OH1） 12：电机过载（OL1） 13：变频器过载（OL2） 19 - ZVF300 系列简易使用手册 5.8 F7 人机界面组(续上) 功能 名 称 代码 F7.15 前一次故障类型 F7.16 当前故障类型 最小 出厂 运行 单位 设定 更改 设定范围 14：外部故障（EF） 15：RS485通讯故障（CE-1） 16：保留 17：电流检测故障（ItE） 18：面板通讯故障（CE-4） 19：电机自学习故障（tE） 20：EEPROM操作故障（EEP） 21：PID反馈断线故障（PIDE） 22～24：保留 25：dCE 26～27：保留 28：输出侧缺相（SPO） 29：保留 F7.17 当前故障运行频率 0.00～600.00Hz F7.18 当前故障输出电流 0.1～3000.0A F7.19 当前故障母线电压 0～1000V - - 0.01Hz - 0.1A - 1V - F7.20 当前故障输入端子状 0～0xFFFF 态 1 0 - F7.21 当前故障输出端子状 0～0xFFFF 态 1 0 - 最小 出厂 运行 单位 设定 更改 5.9 F8 增强功能组 功能 名 称 设定范围 代码 F8.00 加速时间2 0.1～3600.0s 0.1s 机型设定 √ F8.01 减速时间2 0.1～3600.0s 0.1s 机型设定 √ F8.02 点动运行频率 0.00～F0.04（最大频率） 0.01Hz 5.00Hz √ 20 ZVF300 系列简易使用手册 5.9 F8 增强功能组(续上) 功能 名 称 最小 出厂 运行 单位 设定 更改 设定范围 代码 F8.03 点动运行加速时间 0.1～3600.0s 0.1s 机型设定 √ F8.04 点动运行减速时间 0.1～3600.0s 0.1s 机型设定 √ F8.05 跳跃频率 0.00～F0.04（最大频率） 0.01Hz 0.00Hz √ F8.06 跳跃频率幅度 0.00～F0.04（最大频率） 0.01Hz 0.00Hz √ F8.07 摆频幅度 0.0～100.0%（相对设定频率） 0.1% 0.0% √ F8.08 突跳频率幅度 0.0～50.0%（相对摆频幅度） 0.1% 0.0% √ F8.09 摆频上升时间 0.1～3600.0s 0.1s 5.0s √ F8.10 摆频下降时间 0.1～3600.0s 0.1s 5.0s √ F8.11 故障自动复位次数 0～3 0.1s 0 √ 0.1s 1.0s √ F8.12 故障自动复位间隔时 0.1～100.0s 间设置 F8.13 FDT电平检测值 0.00～ F0.04(最大频率) 0.01Hz 50.00Hz √ F8.14 FDT滞后检测值 0.0～100.0%（FDT电平） 0.1% 5.0% √ F8.15 频率到达检出幅度 0.0～100.0%（最大频率） 0.1% 0.0% √ 380V系列： 115.0～140.0%（标准母线电压） 0.1% 120.0% √ 220V系列： 115.0～140.0%（标准母线电压） 0.1% 120.0% √ 0.1～999.9% 机械转速=120*运行频率*F8.17/电机 极数 0.1% 100.0% √ F8.16 制动阀值电压 F8.17 转速显示系数 21 ZVF300 系列简易使用手册 5.10 F9 PID 控制组 功能 名 称 最小 出厂 运行 单位 设定 更改 1 0 √ 0.1% 0.0% √ 设定范围 代码 F9.00 PID给定源选择 0：键盘给定（F9.01） 1：模拟通道AVI给定 2：模拟通道ACI给定 3：远程通讯给定 4：多段给定 F9.01 键盘预置PID给定 0.0～100.0% F9.02 PID反馈源选择 0：模拟通道AVI反馈 1：模拟通道ACI反馈 2：AVI+ACI反馈 3：远程通讯反馈 1 0 √ F9.03 PID输出特性选择 0：PID输出为正特性 1：PID输出为负特性 1 0 √ F9.04 比例增益（Kp） 0.00～100.00 0.01 1.00 √ F9.05 积分时间（Ti） 0.01～100.00s 0.1s 0.10s √ F9.06 微分时间（Td） 0.00～100.00s 0.1s 0.00s √ F9.07 采样周期（T） 0.01～100.00s 0.1s 0.10s √ F9.08 PID控制偏差极限 0.0～100.0% 0.1% 0.0% √ F9.09 反馈断线检测值 0.0～100.0% 0.1% 0.0% √ F9.10 反馈断线检测时间 0.0～3600.0s 0.1s 1.0s √ F9.11 反馈增益 0.00～100.00 0.1% 0.0% √ F9.12 苏醒阀值 0.0～1000.0% 0.1% 0.0% √ F9.13 苏醒阀值检出时间 0.0～3600.0s 0.1s 1.0s √ F9.14 睡眠阀值 0.0～1000.0% 0.1% 0.0% √ F9.15 睡眠阀值检出时间 0.0～3600.0s 0.1% 0.0% √ 22 ZVF300 系列简易使用手册 5.11 FA 多段速控制组 功能 名 称 最小 出厂 运行 单位 设定 更改 设定范围 代码 FA.00 多段速1 -100.0～100.0% 0.1% 0.0% √ FA.01 多段速2 -100.0～100.0% 0.1% 0.0% √ FA.02 多段速3 -100.0～100.0% 0.1% 0.0% √ FA.03 多段速4 -100.0～100.0% 0.1% 0.0% √ FA.04 多段速5 -100.0～100.0% 0.1% 0.0% √ FA.05 多段速6 -100.0～100.0% 0.1% 0.0% √ FA.06 多段速7 -100.0～100.0% 0.1% 0.0% √ FA.07 多段速8 -100.0～100.0% 0.1% 0.0% √ FA.08 多段速9 -100.0～100.0% 0.1% 0.0% √ FA.09 多段速10 -100.0～100.0% 0.1% 0.0% √ FA.10 多段速11 -100.0～100.0% 0.1% 0.0% √ FA.11 多段速12 -100.0～100.0% 0.1% 0.0% √ FA.12 多段速13 -100.0～100.0% 0.1% 0.0% √ FA.13 多段速14 -100.0～100.0% 0.1% 0.0% √ FA.14 多段速15 -100.0～100.0% 0.1% 0.0% √ 23 ZVF300 系列简易使用手册 5.12 Fb 保护参数组 功能 名 称 最小 出厂 运行 单位 设定 更改 设定范围 代码 Fb.00 电机过载保护选择 0：不保护 1：普通电机（带低速补偿） 2：变频电机（不带低速补偿） 1 2 × Fb.01 电机过载保护电流 20.0～120.0%（电机额定电流） 0.1% 100.0% √ Fb.02 瞬间掉电降频点 70.0～110.0%（标准母线电压） 0.1% 80.0% √ 0.01Hz 0.00Hz √ 0：禁止 1：允许 1 0 √ 110～150%（380V系列） 1% 120% 110～150%（220V系列） 1% 120% 100～200% 1% Fb.03 瞬间掉电频率下降率 0.00～F0.04（最大频率） Fb.04 过压失速保护 Fb.05 过压失速保护电压 Fb.06 自动限流水平 √ G型：160% √ P型：130% √ Fb.07 限流时频率下降率 0.00～100.00Hz/s 0.01Hz/s 10.00Hz/s √ Fb.08 输入缺相保护选择 0：无效 1：软件检测有效 2：硬件检测有效 1 机型设定 √ 最小 出厂 运行 单位 设定 更改 5.13 Fc 通讯参数组 功能 名 称 设定范围 代码 FC.00 本机通讯地址 1～247，0为广播地址 1 1 √ FC.01 通讯波特率设置 0：1200bps 1：2400bps 2：4800bps 1 4 √ 3：9600bps 4：19200bps 5：38400bps 24 ZVF300 系列简易使用手册 5.13 Fc 通讯参数组(续上) 功能 名 称 最小 出厂 运行 单位 设定 更改 1 1 √ 设定范围 代码 FC.02 数据位校验设置 0：无校验（N，8，1）for RTU 1：偶校验（E，8，1）for RTU 2：奇校验（O，8，1）for RTU 3：无校验（N，8，2）for RTU 4：偶校验（E，8，2）for RTU 5：奇校验（O，8，2）for RTU 6：无校验（N，7，1）for ASCII 7：偶校验（E，7，1）for ASCII 8：奇校验（O，7，1）for ASCII 9：无校验（N，7，2）for ASCII 10：偶校验（E，7，2）for ASCII 11：奇校验（O，7，2）for ASCII 12：无校验（N，8，1）for ASCII 13：偶校验（E，8，1）for ASCII 14：奇校验（O，8，1）for ASCII 15：无校验（N，8，2）for ASCII 16：偶校验（E，8，2）for ASCII 17：奇校验（O，8，2）for ASCII FC.03 通讯应答延时 0～200ms 1ms 5ms √ FC.04 通讯超时故障时间 0.0（无效），0.1～200.0s 0.1s 0.0s √ FC.05 传输错误处理 0：报警并自由停车 1：不报警并继续运行 2：不报警按停机方式停机（仅通讯控 制方式下） 3：不报警按停机方式停机（所有控制 方式下） 1 1 √ FC.06 传输回应处理 0：写操作有回应 1：写操作无回应 1 0 √ FC.07 保留 - 25 ZVF300 系列简易使用手册 5.14 Fd 补充功能组 功能 最小 出厂 运行 单位 设定 更改 Fd.00 抑制振荡低频阀值点 0～500 1 5 √ Fd.01 抑制振荡高频阀值点 0～500 1 5 √ Fd.02 抑制振荡限幅值 1 10 √ 0.01Hz 12.50Hz √ 名 称 设定范围 代码 Fd.03 0～100 抑制振荡高低频分界 0.00～F0.04（最大频率） 频率 Fd.04 抑制振荡 0：抑制振荡有效 1：抑制振荡无效 1 1 √ Fd.05 PWM选择 0：PWM模式1 1：PWM模式2 2：PWM模式3 1 0 × Fd.06 转矩设定方式选择 0：键盘设定转矩（对应Fd.07） 1：模拟量AVI设定转矩（100%相对于2 倍变频器额定电流） 2：模拟量ACI设定转矩（同1） 3：模拟量AVI+ACI设定转矩（同1） 4：多段转矩设定（同1） 5：远程通讯设定转矩（同1） 1 0 √ Fd.07 键盘设定转矩 -200.0～200.0%（变频器额定电流） 0.1% 50.0% √ 1 0 √ 1 0 √ 0：键盘设定上限频率（F0.05） 1：模拟量AVI设定上限频率（100%对应 最大频率） Fd.08 上限频率设定源选择 2：模拟量ACI设定上限频率（同1） 3：多段设定上限频率（同1） 4：远程通讯设定上限频率（同1） Fd.09 限流动作选择 0：限流一直有效 1：限流恒速时无效 FE.00 保留 - 26 ZVF300 系列简易使用手册 六、常见故障及对策 表 6-1 常见故障代码及对策 故障代码 故障名称 可能原因 对 策 ①加速时间过短； ②负载惯性过大； ③转矩提升过高或 V/F 曲 线不合适； ④电网电压过低； ⑤变频器功率偏小； ⑥瞬停发生时，对旋转中 的电机实施再起动。 ①延长加速时间； ②减小负载惯性； ③降低转矩提升值或调整 V/F 曲线； ④检查输入电源； ⑤更换功率大的变频器； ⑥将启动方式选择 F1.00 设置为转速追踪起动。 减速运 行中过 流 ①减速时间过短； ②负载惯性过大； ③变频器功率偏小； ①延长减速时间； ②减小负载惯性； ③更换功率大的变频器； 稳速运 行中过 流 ①输入电源异常； ②负载发生突变； ③变频器功率偏小 ①检查输入电源； ②减小负载突变； ③更换功率大的变频器； 加速运 行中过 压 ①输入电源异常； ②瞬停发生时，对旋转中 的电机实施再起动。 ①检查输入电源； ②将启动方式选择 F1.00 设置为转速追踪起动。 减速运 行中过 压 ①减速时间过短； ②有能量回馈性负载； ③输入电源异常； ①适当延长减速时间； ②选择合适的制动组件； ③检查输入电源； 稳速运 行中过 压 ①输入电源异常； ②有能量回馈性负载； ③电压检测通道异常； ①检查输入电源； ②安装或重新选择制动 组件； ③寻求服务； 停机时 过压 ①输入电源异常； ①检查输入电源； 加 速 运 行 中 过 流 27 ZVF300 系列简易使用手册 故障代码 故障名称 可能原因 对 策 运行欠 电压 ①输入电压过低； ②电源瞬时停电； ③输入电源故障； ④直流回路接触不良； ⑤接触器接触不良； ①检查电源电压是否过低； ②复位变频器并检查输入 电源； ③检查电网容量是否不足， 电源电压波形是否良好， 有否有较大的冲击电流 或缺相、短路； ④检查主回路或寻求服务； ⑤检查接触器或寻求服务； 输入侧 缺相 ①电源输入 R.S.T 有缺 相； ①检查输入电压； ②检查安装配线； 输出侧 缺相 ①变频器输出 U.V.W 有缺 相或负载三相严重不对 称； ①检查输出配线； ②检查电机及线缆； 功率模 块故障 ①变频器输出三相相间 短路或接地故障 ②变频器瞬间过流， ③环境温度过高； ④风道堵塞或风扇损坏； ⑤直流辅助电源故障； ⑥控制板异常； 散热器 过热 ①环境温度过高； ②风扇损坏； ③风道堵塞； ①降低环境温度； ②更换风扇； ③清理风道并改善通风 条件； 电机过 载 ①转矩提升过高或 V/F 曲 线不适合； ②电网电压过低； ③电机堵转或负载突变； ④电机过载系数设置不 当； ①降低转矩提升值或调整 V/F 曲线； ②检查电网电压； ③检查负载及电机状况； ④正确设置电机过载保护 系数 Fb.01； 28 ①检查配线； ②改善通风条件，降低载波 频率； ③清理风道或更换风扇； ④寻求服务； ⑤寻求服务； ZVF300 系列简易使用手册 故障代码 故障名称 可能原因 变频器 过载 ①转矩提升过高或 V/F 曲 线不合适 ②加速时间过短； ③负载过大； ④电网电压过低； ①降低转矩提升值或调整 V/F 曲线； ②延长加速时间； ③更换功率大的变频器； ④检查电网电压； 外部设 备故障 ①外部设备故障输入端 子闭合； ①断开外部设备故障输入 端子并清除故障； 电流检 测错误 ①霍尔器件损坏或电路 出现故障； ②直流辅助电源出现故 障； ①寻求服务； ②寻求服务； 电机自 学习故 障 ①电机容量与变频器容 量不匹配 ②电机参数设置不当 ③自学习出的参数与标 准参数偏差过大 ④自学习超时 ①更换变频器型号 ②按电机铭牌重新设置 参数 ③使电机空载，重新辩识 ④检查电机接线，参数设置 ①控制参数的读写发生 错误 ②EEPROM 损坏 ①寻求服务； ②寻求服务； ①PID 反馈断线 ②PID 反馈源消失 ①检查 PID 反馈信号线 ②检查 PID 反馈源 ①主芯片损坏 ①寻求服务； EEPROM 读写故 障 PID 反馈 断线故 障 主芯片 故障 29 对 策 ZVF300 系列简易使用手册 故障代码 故障名称 可能原因 RS485 通 信故障 ①波特率设置不当； ②串行口由于干扰出现 通讯错误； ③无上位机通讯信号； 面 板 通 信故障 数 据 上 传错误 数 据 下 载错误 ①连接面板和控制板的 电路出现故障； ②连接面板和控制板的 连接线松动； ①连接面板和控制板的 电路出现故障； ②连接面板和控制板的 连接线松动； ①连接面板和控制板的 电路出现故障； ②连接面板和控制板的 连接线松动； 30 对 策 ①调整波特率； ②检查通讯电缆，增加抗干 扰措施； ③检查上位机是否工作，通 讯电缆是否断开； ①寻求服务； ②检查并重新连接； ①寻求服务； ②检查并重新连接； ①寻求服务； ②检查并重新连接； ZVF300 系列简易使用手册 七、外型尺寸与安装尺寸 7.1 变频器的外形尺寸与安装尺寸 A MODE ENTER RUN SHIFT JOG REV STOP RESET H1 H << V FWD REV Hz W1 W D 图 7－1 (机型 A) 变频器尺寸示意图 尺寸(mm) 功率 毛重 变频器型号 图形 (kW) H H1 W W1 D 185 175 118 108 155 d ZVF300-G0R4T2/S2 ZVF300-G0R7T2/S2 0.75 ZVF300-G1R5T2/S2 1.5 ZVF300-G2R2T2/S2 2.2 ZVF300-G0R7T4 0.75 ZVF300-G1R5T4/P1R5T4 1.5 ZVF300-G2R2T4/P2R2T4 2.2 ZVF300-P3R7T4 3.7 31 Ф 5 图 7-1 （kg） ZVF300 系列简易使用手册 尺寸(mm) 功率 毛重 变频器型号 图形 (kW) 3.7 ZVF300-G3R7T4 3.7 ZVF300-G5R5T4/P5R5T4 5.5 ZVF300-P7R5T4 7.5 ZVF300-G5R5T2 5.5 ZVF300-G7R5T4 7.5 ZVF300-G011T4/P011T4 11 ZVF300-P015T4 15 H1 W W1 D d 215 205 145 135 178 Ф 5 图 7-1 265 253 185 174 200 Ф 6 图 7-1 H1 H ZVF300-G3R7T2 H CAUTICN Cbnlkyfdhj pojjhgffd WARNING Read the user's manual. Do not connect AC power to output terminals UVW. Do not open the cover while power is applied or at least 10 minutes after power has been removed. W1 W 图 D 7－2(机型 B) 变频器尺寸示意图 32 （kg） ZVF300 系列简易使用手册 尺寸(mm) 功率 变频器型号 (kW) ZVF300-G7R5T2 7.5 ZVF300-G015T4 15 ZVF300-G018T4/P018T4 18.5 ZVF300-P022T4 22 ZVF300-G011T2 11 ZVF300-G015T2 15 ZVF300-G022T4/P022T4 22 ZVF300-G030T4/P030T4 30 ZVF300-P037T4 37 ZVF300-G018T2 18.5 ZVF300-G022T2 22 ZVF300-G030T2 30 ZVF300-G037T4 37 ZVF300-G045T4/P045T4 45 ZVF300-G055T4/P055T4 55 ZVF300-P075T4 75 ZVF300-G037T2 37 ZVF300-G045T2 45 ZVF300-G055T2 55 ZVF300-G075T4 75 ZVF300-G090T4/P090T4 90 ZVF300-G110T4/P110T4 110 ZVF300-P132T4 132 H H1 W W1 毛重 D d 图形 380 360 220 140 210 Ф 6 图 7-2 460 443 260 177 248 Ф 6 图 7-2 620 603 265 182 280 Ф 8 图 7-2 750 726 470 376 346 Ф 10 图 7-2 33 （kg） ZVF300 系列简易使用手册 7.2 操作面板的外型尺寸与安装开孔尺寸 71 95 Hz A V 22.6 REV FWD SHIFT << MODE - + JOG REV ENTER STOP RESET RUN 图 7－4  E-300 操作面板尺寸图 E-300 操作面板引出安装时，需另外配一个操作面板安装 框。  安装框有两种，开孔尺寸如图 7-5，图 7-6。 34 ZVF300 系列简易使用手册 图 7－5 操作面板开孔尺寸图 1 图 7－6 操作面板开孔尺寸图 2 35 ZVF300 系列简易使用手册 八、品质保证 8.1 变频器的品质保证 1. 品质保证依下列规定办理： ● 本产品自用户从厂家购买之日起一个月内发生质量问题，包退、包换和包修（非 标机除外） ； ● 本产品自用户从厂家购买之日起三个月内发生质量问题，包换和包修； ● 本产品自用户从厂家购买之日起十二个月内发生质量问题，包修； 2. 若无法确认购买日期的，以变频器出厂日期十八个月内为保修期，超过保修期 为有偿服务，无论何时、何地使用的本公司变频器，均享受终身有偿服务。 3. 若属于下列原因引起的变频器损坏，即使在保修期内，也是有偿修理；  不按照用户手册操作使用导致的损坏；  超出变频器标准、技术要求使用造成的损坏；  火灾、水灾、电压异常等自然灾害造成的损坏；  自行修理或改造等造成的人为损坏；  因环境不良所引起的器件老化或故障；  未依购买约定按时付清货款；  变频器的铭牌、标志和出厂日期无法辨认；  购买后搬运或储存不当造成损坏；  对于安装、接线、操作及维护等使用情况不能客观实际描述；  对于包退、包换或修理的服务，须将产品退回本公司，经确认责任归属后， 方可退换或修理； 4. 本产品出现质量问题或产品事故，本公司只承担以上所说内容的责任，若用 户需要更多的责任保证，请自行向保险公司投保。 36 ZVF300 系列简易使用手册 附录 用户保修单 用户情况 经销商名称 购买日期 变频器型号 出厂编号 设备名称 电机功率 安装日期 使用日期 维修记录 故障原因： 处理情况： 维修日期： 维修人员签名： 故障原因： 处理情况： 维修日期： 维修人员签名：  此联由用户留存。 37 ZVF300 系列简易使用手册 变频器用户保修单 用户单位 电 话 地 址 邮 编 联 系 人 部 门 经销商名称 地址/电话 购买日期 发票号码 变频器型号 出厂编号 设备名称 电机功率 安装日期 使用日期 使用情况描述： 参数修改情况描述：  此联内容用户要如实、认真填写，并速寄回本公司，使 我们为你提供更好服务，以免你的安装和使用错误，给 你造成麻烦或损失。 38 地址：上海市松江区石湖荡镇塔汇甘德路 8 号 制造商：温州紫日电气科技有限公司 电话：021-57844525 地 址：乐清市柳市镇大桥路 66 号 邮编：201600 电 话：0577-27871155 Http://www.chziri.com
