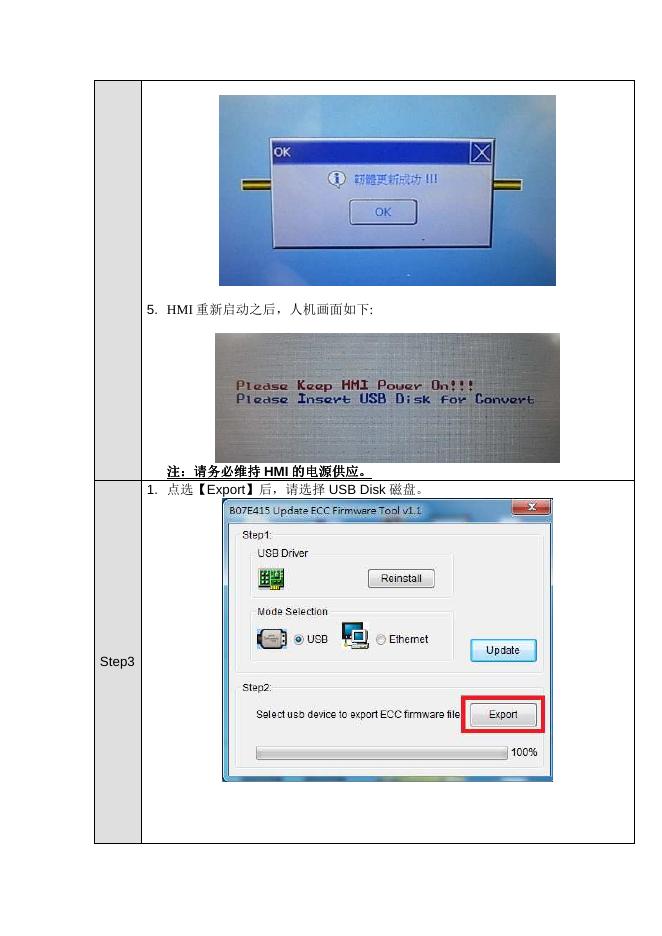

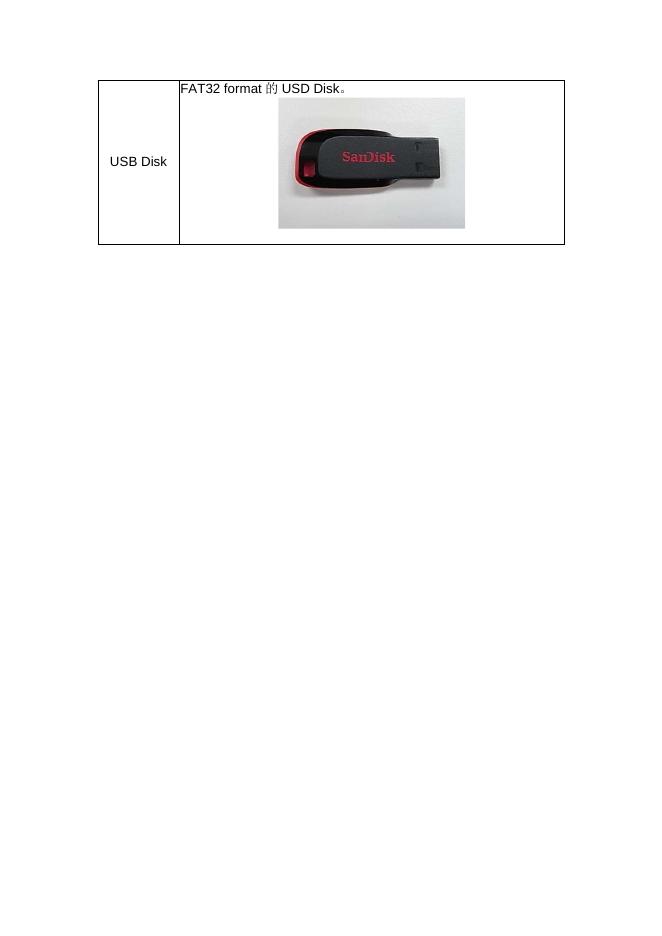

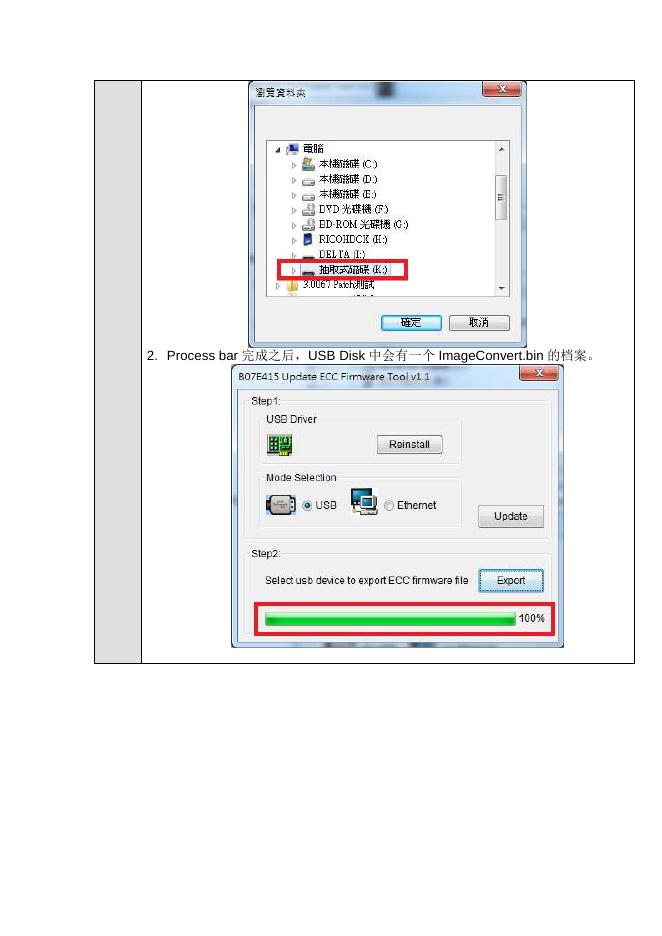

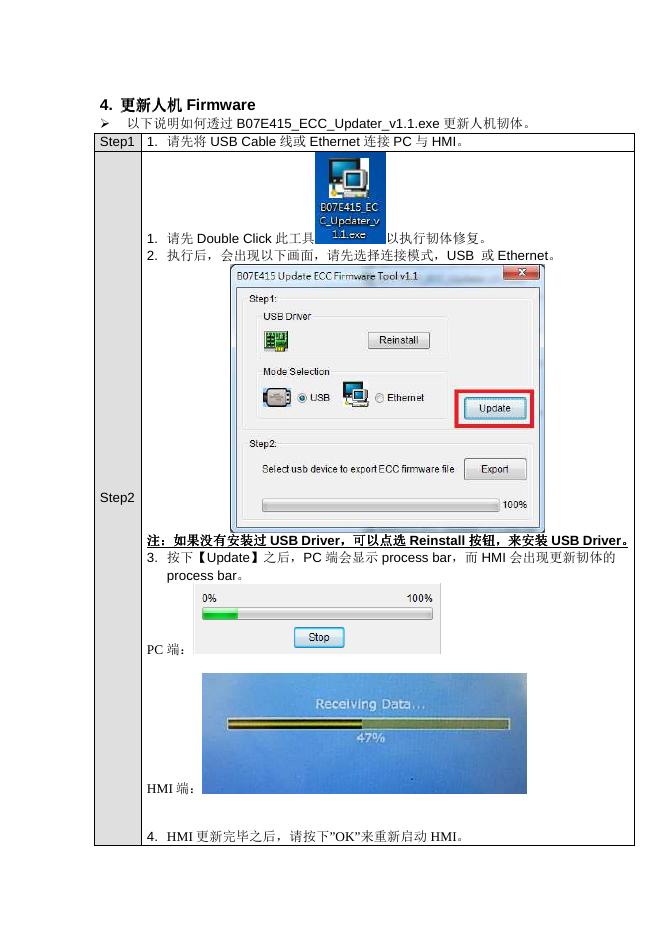

人机 Firmware Convert 一、工具介绍 用途：修复以下现象，并将 Firmware 更新至 3.0070，防止以下现象再次发生。 1. 开机画面左上角出现 Info 6 或 Info 7 讯息后人机无反应， 2. 开机出现 Firmware had broken 讯息。 3. 开机跳出 Please Update Firmware 窗口，使用 DOPSoft 更新韧体后仍无法 解决。 二、如何使用此工具更新人机 1. 适用机种 不同的执行档(.exe) 适用于不同的机型 目前总共有 20 个更新执行档，分别支持以下 20 个不同的机型： DOP-B03S211 DOP-B07PS415 DOP-B07S415 DOP-B10S511 DOP-B03E211 DOP-B07PS515 DOP-B07S515 DOP-B10E515 DOP-B05S111 DOP-B07S401K DOP-B08S515 DOP-B10S615 DOP-B07E415 DOP-B07S411 DOP-B08E515 DOP-B10E615 DOP-B07E515 DOP-B07S411K DOP-B10S411 DOP-B10VS511 举例 : B07E415_ECC_Updater_v1.1.exe 仅适用于 B07E415 机型 注：机型和执行档不匹配时， 机型和执行档不匹配时，HMI 会更新失败。 会更新失败。 2. 3. 设备需求 更新人机 Image 之前，请先准备以下工具。 设备名称 说明 USB 2.0 规格线材。用以连接 PC 与 HMI。 USB 通讯线 FAT32 format 的 USD Disk。 USB Disk 4. 更新人机 Firmware 以下说明如何透过 B07E415_ECC_Updater_v1.1.exe 更新人机韧体。 Step1 1. 请先将 USB Cable 线或 Ethernet 连接 PC 与 HMI。 1. 请先 Double Click 此工具 以执行韧体修复。 2. 执行后，会出现以下画面，请先选择连接模式，USB 或 Ethernet。 Step2 注：如果没有安装过 USB Driver， ，可以点选 Reinstall 按钮， 。 按钮，来安装 USB Driver。 3. 按下【Update】之后，PC 端会显示 process bar，而 HMI 会出现更新韧体的 process bar。 PC 端： HMI 端： 4. HMI 更新完毕之后，请按下”OK”来重新启动 HMI。 5. HMI 重新启动之后，人机画面如下: 注：请务必维持 HMI 的电源供应。 的电源供应。 1. 点选【Export】后，请选择 USB Disk 磁盘。 Step3 2. Process bar 完成之后，USB Disk 中会有一个 ImageConvert.bin 的档案。 1. 把 USB Disk 插入 HMI。 2. 此时 process bar 会显示更新进度。 Step4 3. 进度到达 100%之后，蜂鸣器会持续发出声音，并出现”Finish it”提示讯息。 1. HMI 重新上电，Firmware 韧体版本更新成 3.0070。 Step5 注：韧体 3.0070 版本不允许使用者更新至较旧的版本。 版本不允许使用者更新至较旧的版本。
