电仪厂30kW以上电机年度维保方案2021.8.26.docx

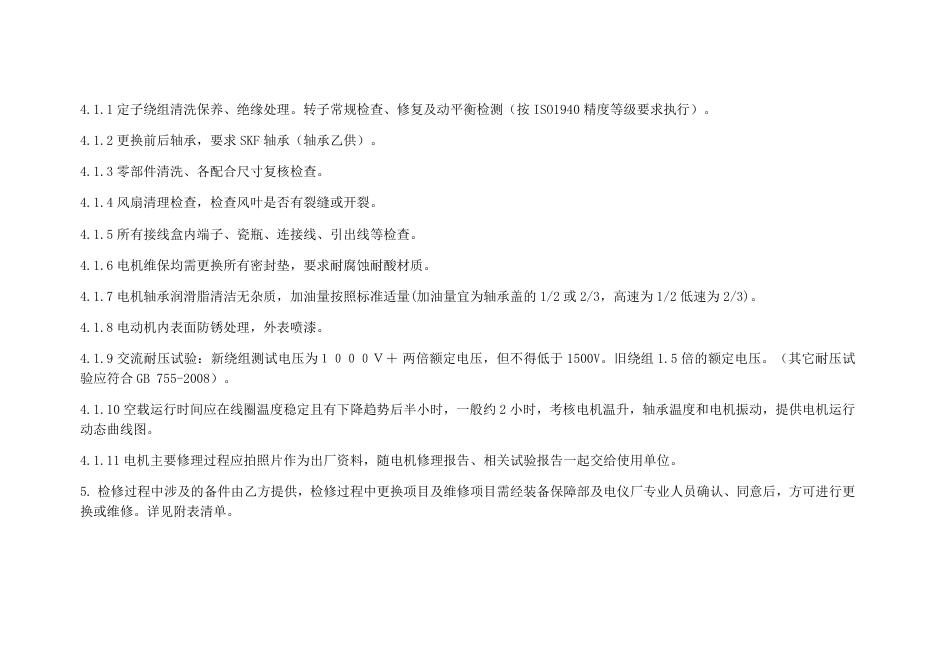

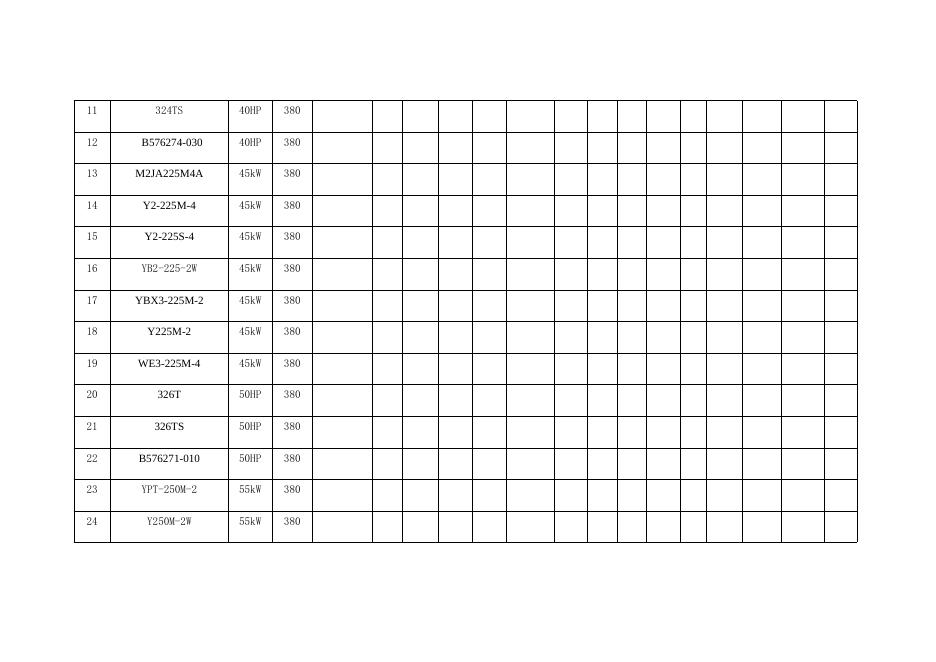

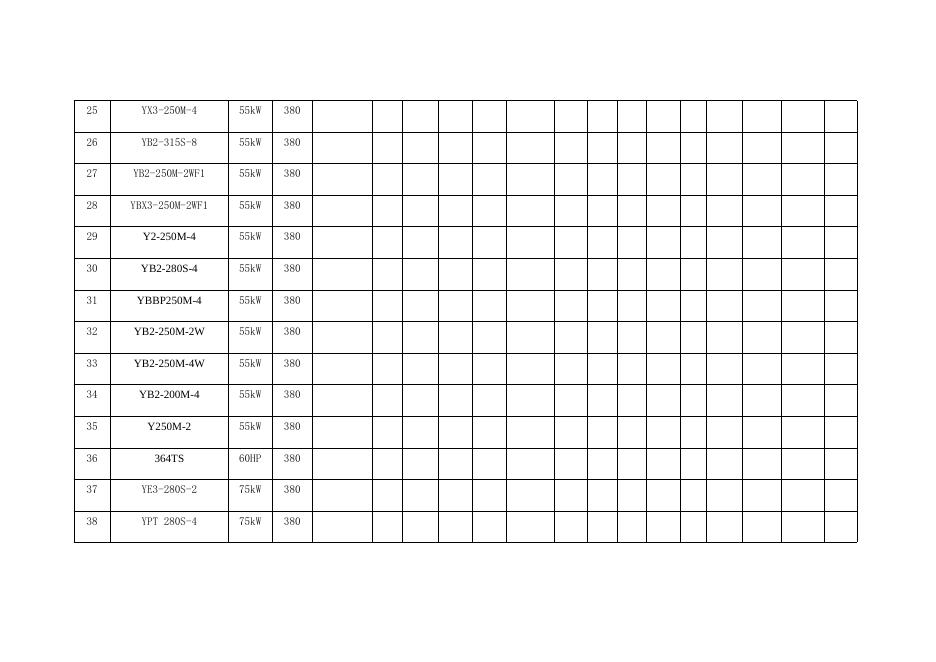

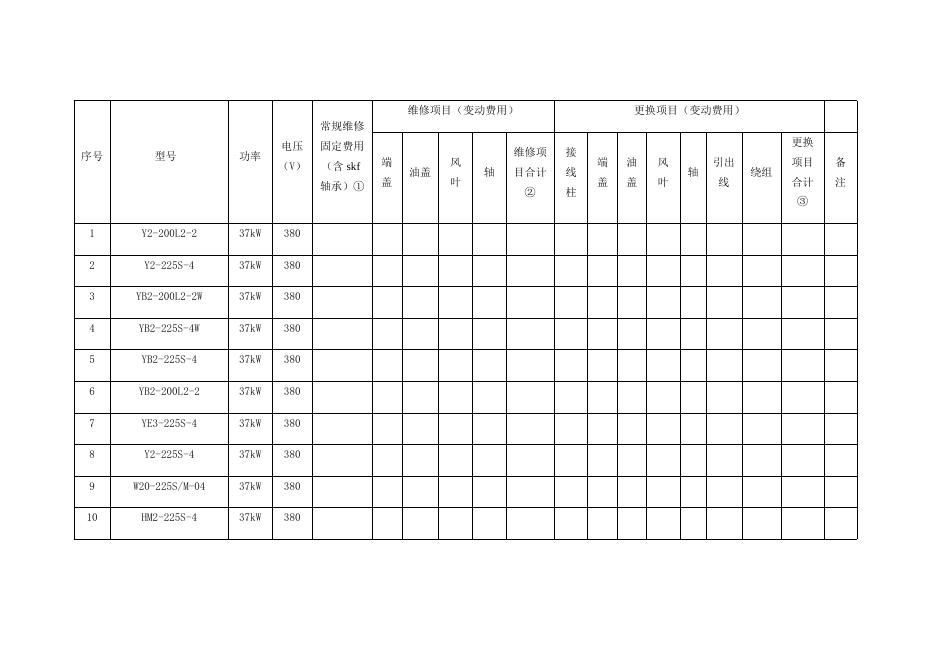

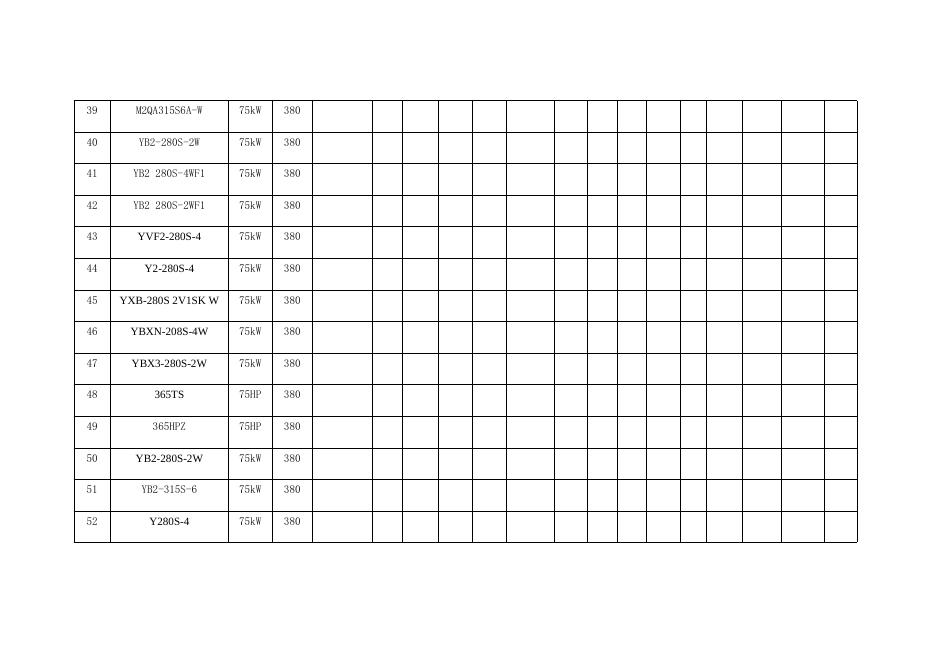

电仪厂 30kW 以上低压电机送外年度维保方案 一、运输要求 序号 类别 具体填写要求 1 乙方负责 修理单位派运车辆必须有防震垫，在运输过程中应固定牢靠（底座、转子及整机），确保运输 过程中不会受到外力损伤。 二、检修方案 1.项目名称 电仪厂 30kW 以上电机送外年度维保 2.维修设备位号、名称、技术参数、安装位置 详见下表清单。 3.故障情况说明 考虑电机出现故障或周期性保养时，外修时间较长，对生产有一定的影响，该批电机按照年度维修合同，提前落实单位，缩短流程， 及时送外维修。 4.检修内容 4.1 常规维保项目内容 4.1.1 定子绕组清洗保养、绝缘处理。转子常规检查、修复及动平衡检测（按 ISO1940 精度等级要求执行）。 4.1.2 更换前后轴承，要求 SKF 轴承（轴承乙供）。 4.1.3 零部件清洗、各配合尺寸复核检查。 4.1.4 风扇清理检查，检查风叶是否有裂缝或开裂。 4.1.5 所有接线盒内端子、瓷瓶、连接线、引出线等检查。 4.1.6 电机维保均需更换所有密封垫，要求耐腐蚀耐酸材质。 4.1.7 电机轴承润滑脂清洁无杂质，加油量按照标准适量(加油量宜为轴承盖的 1/2 或 2/3，高速为 1/2 低速为 2/3)。 4.1.8 电动机内表面防锈处理，外表喷漆。 4.1.9 交流耐压试验：新绕组测试电压为１０００Ｖ＋ 两倍额定电压，但不得低于 1500V。旧绕组 1.5 倍的额定电压。（其它耐压试 验应符合 GB 755-2008）。 4.1.10 空载运行时间应在线圈温度稳定且有下降趋势后半小时，一般约 2 小时，考核电机温升，轴承温度和电机振动，提供电机运行 动态曲线图。 4.1.11 电机主要修理过程应拍照片作为出厂资料，随电机修理报告、相关试验报告一起交给使用单位。 5. 检修过程中涉及的备件由乙方提供，检修过程中更换项目及维修项目需经装备保障部及电仪厂专业人员确认、同意后，方可进行更 换或维修。详见附表清单。 维修项目（变动费用） 更换项目（变动费用） 常规维修 序号 型号 功率 电压 固定费用 （V） （含 skf 端 轴承）① 盖 1 Y2-200L2-2 37kW 380 2 Y2-225S-4 37kW 380 3 YB2-200L2-2W 37kW 380 4 YB2-225S-4W 37kW 380 5 YB2-225S-4 37kW 380 6 YB2-200L2-2 37kW 380 7 YE3-225S-4 37kW 380 8 Y2-225S-4 37kW 380 9 W20-225S/M-04 37kW 380 10 HM2-225S-4 37kW 380 油盖 风 叶 轴 维修项 接 目合计 线 ② 柱 更换 端 油 风 盖 盖 叶 轴 引出 线 绕组 项目 备 合计 注 ③ 11 324TS 40HP 380 12 B576274-030 40HP 380 13 M2JA225M4A 45kW 380 14 Y2-225M-4 45kW 380 15 Y2-225S-4 45kW 380 16 YB2-225-2W 45kW 380 17 YBX3-225M-2 45kW 380 18 Y225M-2 45kW 380 19 WE3-225M-4 45kW 380 20 326T 50HP 380 21 326TS 50HP 380 22 B576271-010 50HP 380 23 YPT-250M-2 55kW 380 24 Y250M-2W 55kW 380 25 YX3-250M-4 55kW 380 26 YB2-315S-8 55kW 380 27 YB2-250M-2WF1 55kW 380 28 YBX3-250M-2WF1 55kW 380 29 Y2-250M-4 55kW 380 30 YB2-280S-4 55kW 380 31 YBBP250M-4 55kW 380 32 YB2-250M-2W 55kW 380 33 YB2-250M-4W 55kW 380 34 YB2-200M-4 55kW 380 35 Y250M-2 55kW 380 36 364TS 60HP 380 37 YE3-280S-2 75kW 380 38 YPT 280S-4 75kW 380 39 M2QA315S6A-W 75kW 380 40 YB2-280S-2W 75kW 380 41 YB2 280S-4WF1 75kW 380 42 YB2 280S-2WF1 75kW 380 43 YVF2-280S-4 75kW 380 44 Y2-280S-4 75kW 380 45 YXB-280S 2V1SK W 75kW 380 46 YBXN-208S-4W 75kW 380 47 YBX3-280S-2W 75kW 380 48 365TS 75HP 380 49 365HPZ 75HP 380 50 YB2-280S-2W 75kW 380 51 YB2-315S-6 75kW 380 52 Y280S-4 75kW 380 53 YB3 280S-4 75kW 380 54 YE3-280S-2 75kW 380 55 YBP-280M-2 90kW 380 56 YP280M-4W 90kW 380 57 YB2-280M-4 90kW 380 58 YB2-280M-4W 90kW 380 59 Y280M-4 90kW 380 60 YB2-280M-2WF1 90kW 380 61 YB 280M-2WF1 90kW 380 62 Y2-280M-4 90kW 380 63 YE2-280M-4 90kW 380 64 W20-280S/M-04 90kW 380 65 YBX2-280M-2W 90kW 380 66 YX3-280M-4 90kW 380 67 YBPT280M-4W 90kW 380 68 YB2-280M-2W 90kW 380 69 YE3-280M-4 90kW 380 70 TYCX280M-4 90kW 380 71 YA-280M-4 90kW 380 72 F82-717J4EM 90kW 380 73 405HPZ 100HP 380 74 405TS 100HP 380 75 Y2-315S-4W 110kW 380 76 Y315S-4 110kW 380 77 TYCX315S-4 110kW 380 78 YBX3-315S-2W 110kW 380 79 Y315S-4W 110kW 380 80 YB3 315L1-6 110kW 380 81 YB315L2-8 110kW 380 82 LS-20/150LMC 110kW 380 83 WE3--315M-4 WF1 132kW 380 84 YB2-315M-2WF1 132kW 380 85 YB3-315M-2GWF1 132kW 380 86 Y2-315M-2 132kW 380 87 YB2-315M-2W 132kW 380 88 Y2-315M-4W 132kW 380 89 YB2-355S-8 132kW 380 90 Y315M-4 132kW 380 91 Y3-315M-4W 132kW 380 92 YB2-315L1-2W 160kW 380 93 YVF2-315L1-4 160kW 380 94 YB3 -315L1-2 160kW 380 95 YB315M2-4 160kW 380 96 YB355L-10 160kW 380 97 Y315M-4W 160kW 380 98 YX3E315L1-4 160kW 380 99 WE3-315L-4W 185kW 380 100 Y2-315L2-2 185kW 380 101 YB3 -400M2-12W 185kW 380 102 YB2-315L-2W 185kW 380 103 YX3E355M1-6 185kW 380 104 Y355M2-6 185kW 380 105 Y2-315L2-2 200kW 380 106 YB2-315L2-2W 200kW 380 107 Y3-315L2-4 200kW 380 108 WE3-315L3-4WF1 200kW 380 109 YVF2-315L2-4 200kW 380 110 WE3-315L2-2 200kW 380 111 405HPZ 200HP 380 112 445HPZ 200HP 380 113 Y2-315L2-4W 200kW 380 114 449TS 200HP 380 115 YX3B355L2-8 200kW 380 116 447TS 250HP 380 117 YX3E400S-6 280kW 380 118 447TS-4 300HP 380 119 445T 300HP 380 120 I8K079X420 300HP 380 121 M3BP355SMB 4B3 315kW 380 122 449TS-4 350HP 380 123 YB400M－2W 400kW 380 124 5811SS 450HP 380 二、工期要求 维修时长 3-5 天，计划性维保提前两天通知提电机，急修电机需 6 小时内响应提电机。 三、验收标准 1、电机空试两小时。 2、绝缘电阻： 绝缘＞20MΩ；直流电阻： 相互间差别及相对变化不得大于最小值的 2%。 3、线圈温度： 正常情况外壳＜40℃。 4、轴承温度： 红外线测温仪检测电机轴承温度＜环境温度+5℃。带载定子温度和轴承温度和以前正常运行温度比较，相差不超过 5 ℃。 5、振动：出厂水平、垂直及轴向均＜1.5mm/s，带载振动 2.8 以内符合标准。 6、空载指标：电机空载电流不超过额定电流的 20%-30%，三相电流不平衡值＜5%；空载运行电压为电机额定电压。 7、额定负载下运行不超过额定电流。 8、运行无异常声响。 四、结算方式 单次维修单次结算。 五、质保要求 质保一年。 六、合同期限 2021.8.30-2022.8.29
