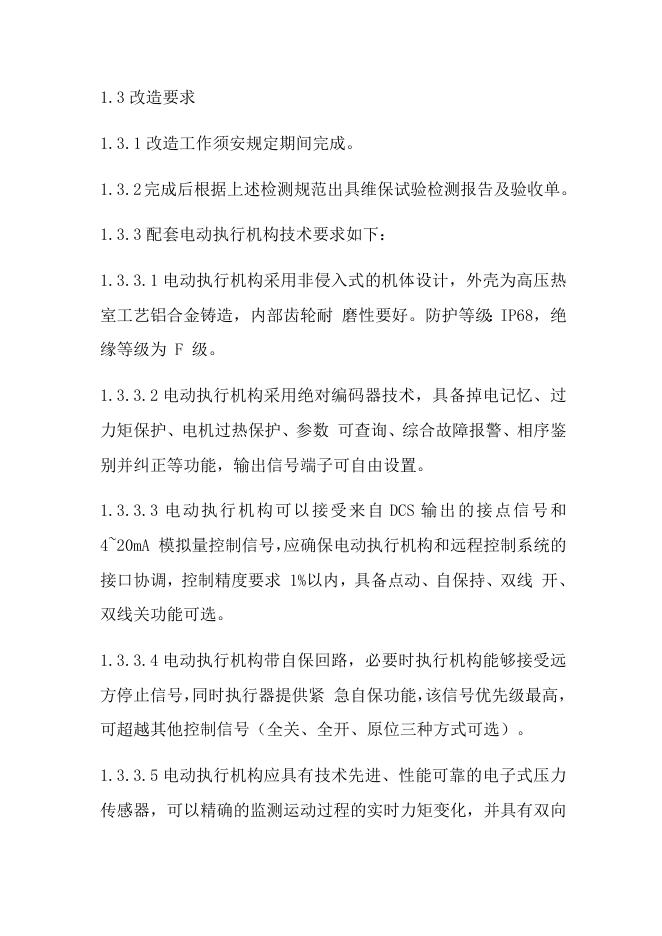

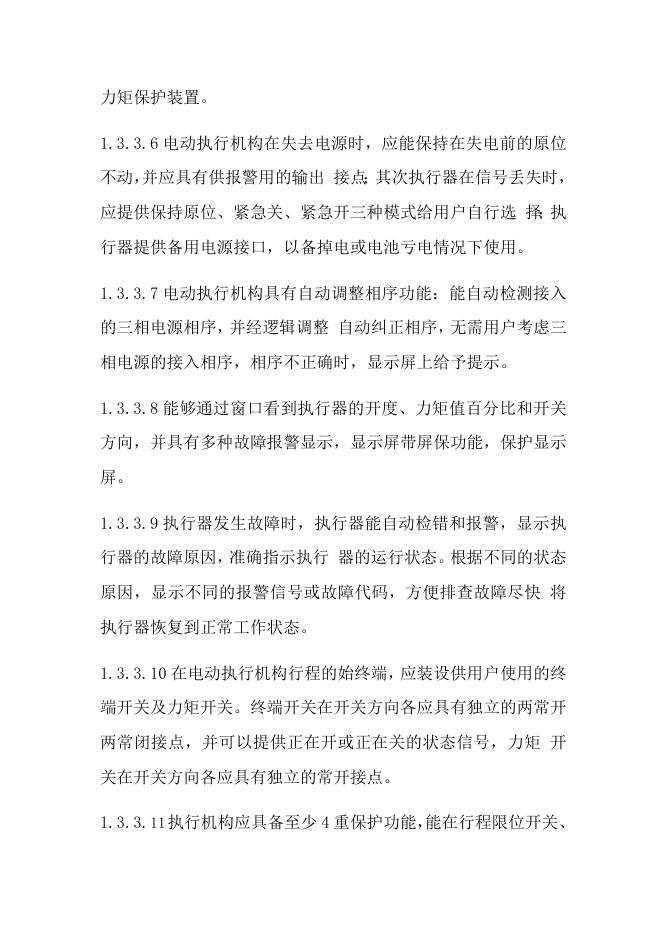

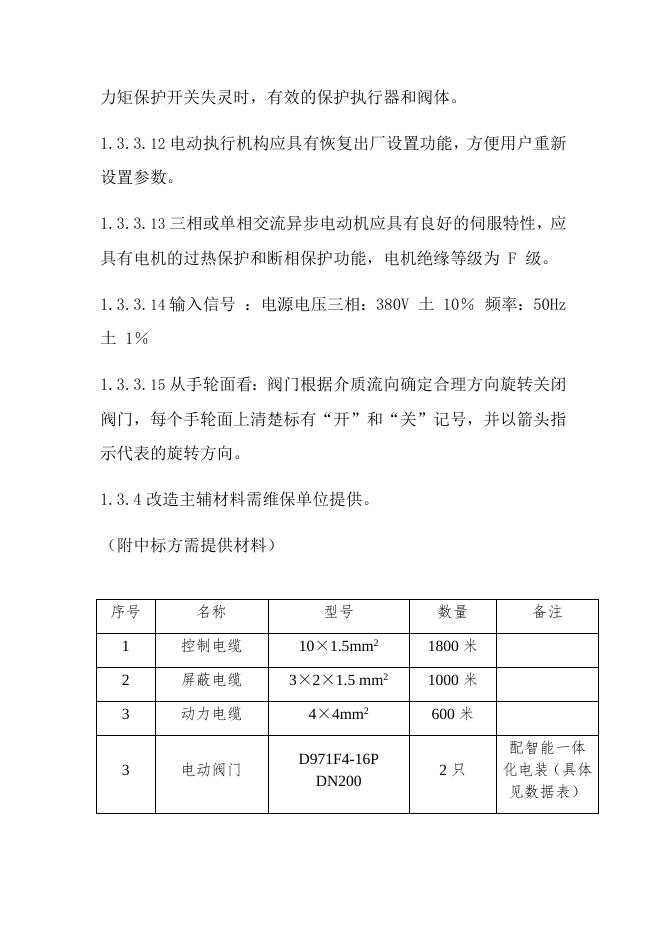

尾吸循环泵电气安装技术要求 一.项目名称： 尾吸循环泵自动化改造 二.情况说明 1.维修及保养内容如下： 1.1 维修说明 硫酸事业部两台尾吸循环泵及两台加药泵自动化改造 1.2 改造详细工作量说明 1.2.1 放中控至 HRS 低压电房屏蔽电缆 KVV3×2×1.5 平方 4 根约 1000 米 。 1.2.2 放 HRS 低压电房至现场控制电缆 KVV10×1.5 平方 4 根约 1000 米 。 1.2.3 放 HRS 低压电房至现场动力电缆 KVV4×4 平方 2 根约 600 米 。 1.2.4 放中控至现场控制电缆 KVV10×1.5 平方 2 根约 800 米 。 1.2.5 拆 DN200 阀门 2 只， 1.2.6 安装 DN200 电动阀门 2 只，接线并调试 1.2.7 现场及低压室控制电缆接线，并调试。 1.3 改造要求 1.3.1 改造工作须安规定期间完成。 1.3.2 完成后根据上述检测规范出具维保试验检测报告及验收单。 1.3.3 配套电动执行机构技术要求如下： 1.3.3.1 电动执行机构采用非侵入式的机体设计，外壳为高压热 室工艺铝合金铸造，内部齿轮耐 磨性要好。防护等级：IP68，绝 缘等级为 F 级。 1.3.3.2 电动执行机构采用绝对编码器技术，具备掉电记忆、过 力矩保护、电机过热保护、参数 可查询、综合故障报警、相序鉴 别并纠正等功能，输出信号端子可自由设置。 1.3.3.3 电 动 执 行 机 构 可 以 接 受 来 自 DCS 输 出 的 接 点 信 号 和 4~20mA 模拟量控制信号，应确保电动执行机构和远程控制系统的 接口协调，控制精度要求 1%以内，具备点动、自保持、双线 开、 双线关功能可选。 1.3.3.4 电动执行机构带自保回路，必要时执行机构能够接受远 方停止信号，同时执行器提供紧 急自保功能，该信号优先级最高， 可超越其他控制信号（全关、全开、原位三种方式可选）。 1.3.3.5 电动执行机构应具有技术先进、性能可靠的电子式压力 传感器，可以精确的监测运动过程的实时力矩变化，并具有双向 力矩保护装置。 1.3.3.6 电动执行机构在失去电源时，应能保持在失电前的原位 不动，并应具有供报警用的输出 接点；其次执行器在信号丢失时， 应提供保持原位、紧急关、紧急开三种模式给用户自行选 择；执 行器提供备用电源接口，以备掉电或电池亏电情况下使用。 1.3.3.7 电动执行机构具有自动调整相序功能：能自动检测接入 的三相电源相序，并经逻辑调整 自动纠正相序，无需用户考虑三 相电源的接入相序，相序不正确时，显示屏上给予提示。 1.3.3.8 能够通过窗口看到执行器的开度、力矩值百分比和开关 方向，并具有多种故障报警显示，显示屏带屏保功能，保护显示 屏。 1.3.3.9 执行器发生故障时，执行器能自动检错和报警，显示执 行器的故障原因，准确指示执行 器的运行状态。根据不同的状态 原因，显示不同的报警信号或故障代码，方便排查故障尽快 将 执行器恢复到正常工作状态。 1.3.3.10 在电动执行机构行程的始终端，应装设供用户使用的终 端开关及力矩开关。终端开关在开关方向各应具有独立的两常开 两常闭接点，并可以提供正在开或正在关的状态信号，力矩 开 关在开关方向各应具有独立的常开接点。 1.3.3.11 执行机构应具备至少 4 重保护功能，能在行程限位开关、 力矩保护开关失灵时，有效的保护执行器和阀体。 1.3.3.12 电动执行机构应具有恢复出厂设置功能，方便用户重新 设置参数。 1.3.3.13 三相或单相交流异步电动机应具有良好的伺服特性，应 具有电机的过热保护和断相保护功能，电机绝缘等级为 F 级。 1.3.3.14 输入信号 ：电源电压三相：380V 土 10％ 频率：50Hz 土 1％ 1.3.3.15 从手轮面看：阀门根据介质流向确定合理方向旋转关闭 阀门，每个手轮面上清楚标有“开”和“关”记号，并以箭头指 示代表的旋转方向。 1.3.4 改造主辅材料需维保单位提供。 （附中标方需提供材料） 序号 名称 型号 数量 1 控制电缆 10×1.5mm2 1800 米 2 屏蔽电缆 3×2×1.5 mm2 1000 米 3 动力电缆 4×4mm2 600 米 电动阀门 D971F4-16P DN200 3 2只 备注 配智能一体 化电装（具体 见数据表） 1.4 维保要求 1.4.1 改造结束需提供整套检修记录。 1.4.2 中标方需调试合格交付业主。 1.5 工期要求 1.5.1 需在 4 个工作日内完成维保，甲方会提前五天通知服务单 位。 1.5.2 施工单位需能够提供充足的施工力量确保业主停车大修的 时间内完成。 1.5.3 质保期为一年，质保期间出现问题应免费服务。保修期内 需在 48 小时内提供技术服务。 1.6 验收标准 按照维保技术要求中标方需调试合格，各项参数指示、控制运行 正常后交付业主。 1.7 安全注意事项 1.7.1 维保厂家必须进行公司、硫酸事业部、现场岗位安全教育， 并考核合格后才能进入施工现场。维保前办理施工作业证，动火 证等相关票证，穿戴好劳动防护用品。 1.7.2 服从甲方统一安排。 1.8 环保要求 按照甲方指定要求集中收集、摆放检修物资、清理现场。 1.9 需要可来我公司现场了解情况。
