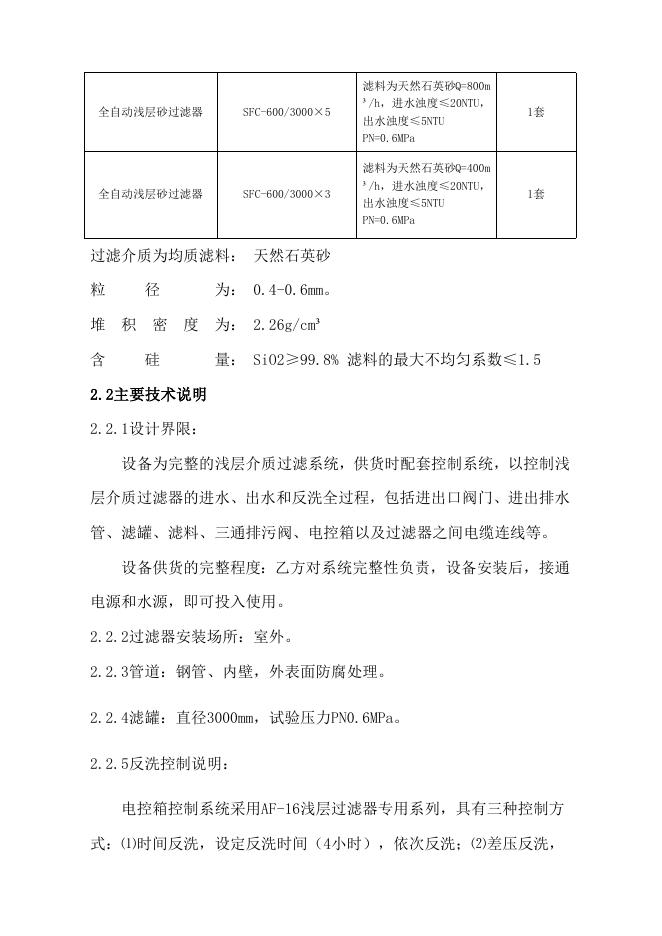

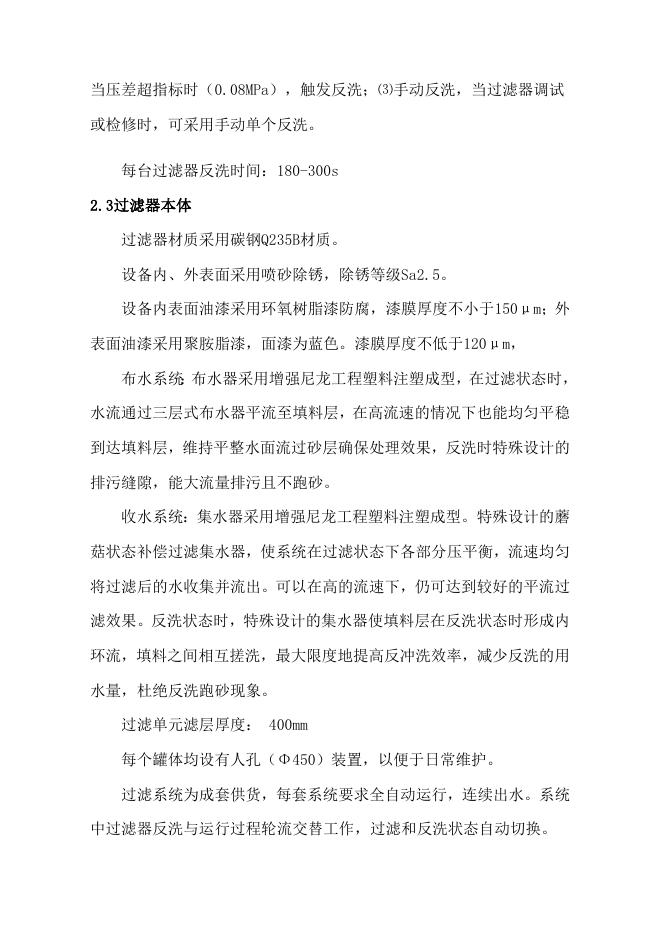

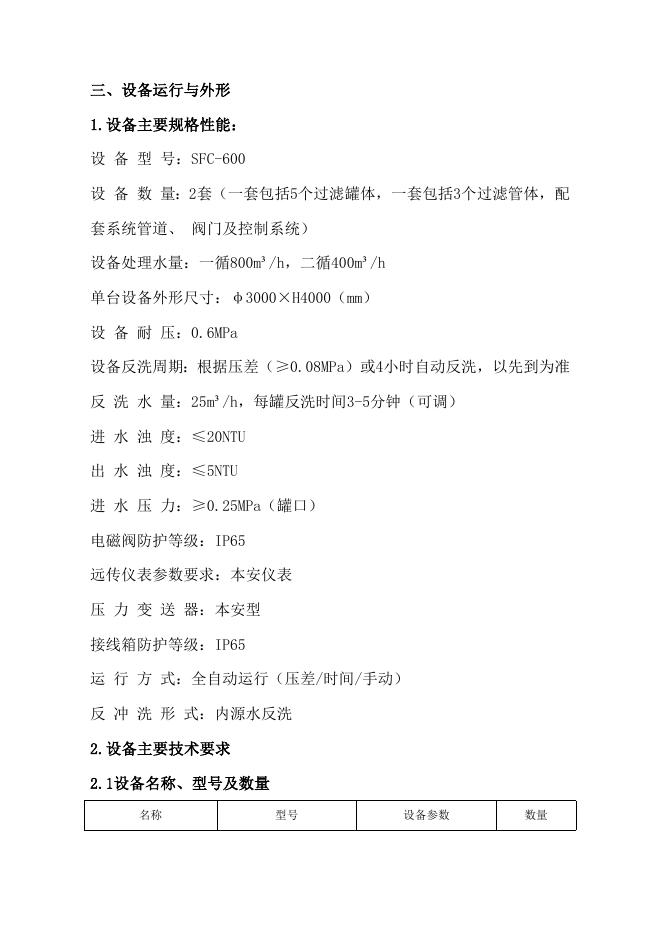

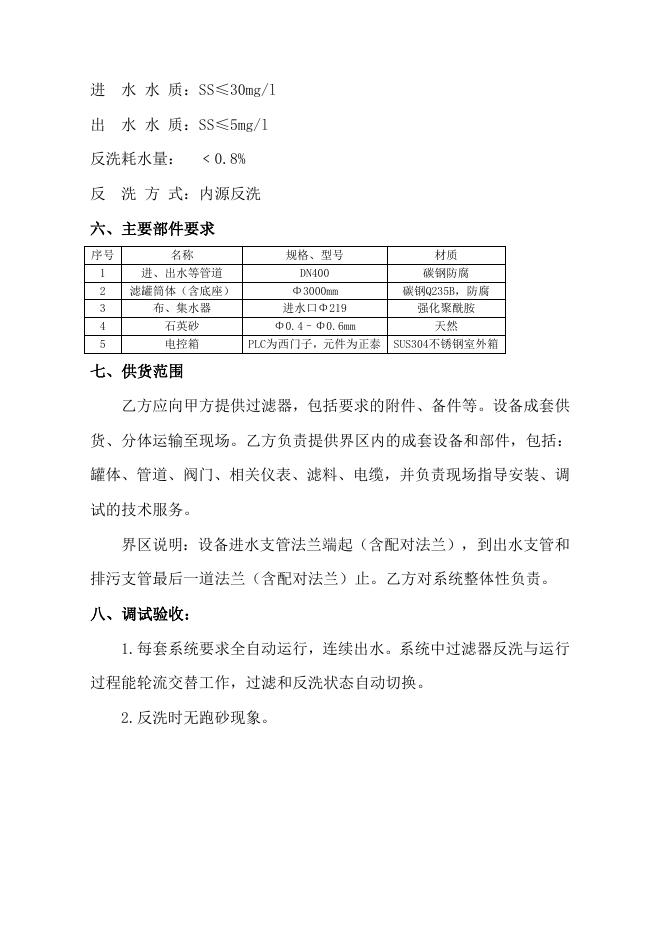

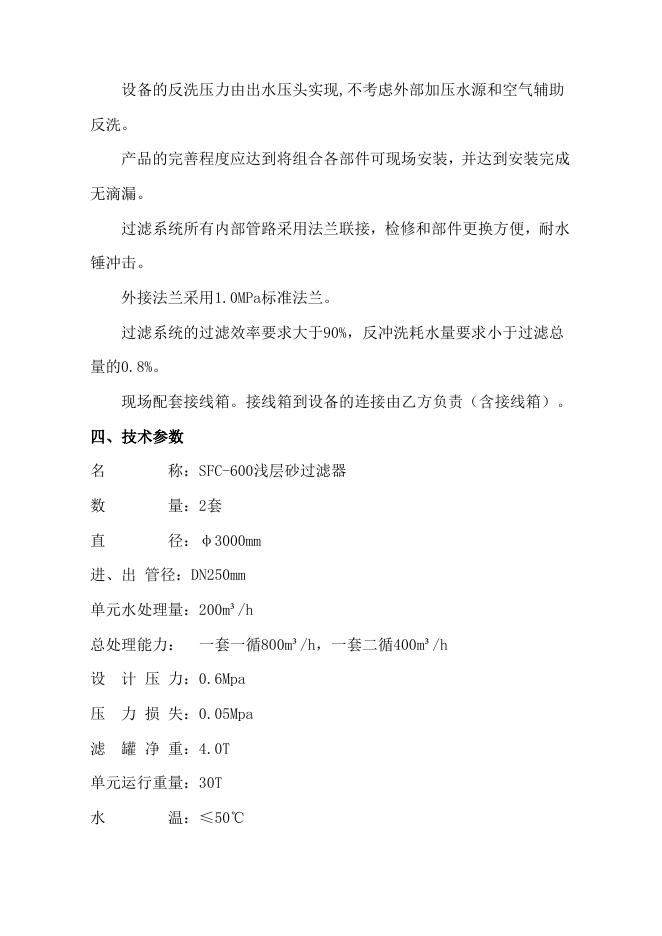

浅层砂过滤器技术规格书 一、现状描述 甲醇循环水现有2套纤维束过滤系统，其中一循处理能力800m³/h， 共4台，每台处理量200m³/h，每台直径φ3000mm；二循处理能力400m³ /h，共2台，每台处理量200m³/h，每台直径φ3000mm。拟用2套SFC-600 型浅层砂过滤器替代原纤维束过滤器，一套（5台）用于一循，一套（3 台）用于二循。 二、浅层砂过滤器技术要求: 1.采用形式：立式 2.罐体数量：8个，分两套，一套5台，处理能力800m³/h，一套3台， 处理能力400m³/h 3.流量:一循800m³/h，二循400m³/h 4.进水浊度:≤20mg/l 5.出水浊度：≤5mg/l 6.过滤介质：采用精制优选天然石英砂，过滤精度10μm 7.反洗水量：≤0.5%,每个罐反洗时间2-3分钟 8.反洗方式：手动，时间，压差 9.布水头材质：ABS，布水管和收水管材质是强化聚酰胺 10.供水不间断；该设备反冲洗时，过滤过程同时进行，系统照常 供水。 11.布、集水装置：布水系统及集水器必须使整个过滤过程水流呈 层状流，过滤砂床平面在过滤过程中始终平整，出水水质稳定。 三、设备运行与外形 1.设备主要规格性能： 设 备 型 号：SFC-600 设 备 数 量：2套（一套包括5个过滤罐体，一套包括3个过滤管体，配 套系统管道、 阀门及控制系统） 设备处理水量：一循800m³/h，二循400m³/h 单台设备外形尺寸：φ3000×H4000（mm） 设 备 耐 压：0.6MPa 设备反洗周期：根据压差（≥0.08MPa）或4小时自动反洗，以先到为准 反 洗 水 量：25m³/h，每罐反洗时间3-5分钟（可调） 进 水 浊 度：≤20NTU 出 水 浊 度：≤5NTU 进 水 压 力：≥0.25MPa（罐口） 电磁阀防护等级：IP65 远传仪表参数要求：本安仪表 压 力 变 送 器：本安型 接线箱防护等级：IP65 运 行 方 式：全自动运行（压差/时间/手动） 反 冲 洗 形 式：内源水反洗 2.设备主要技术要求 2.1设备名称、型号及数量 名称 型号 设备参数 数量 全自动浅层砂过滤器 全自动浅层砂过滤器 SFC-600/3000×5 滤料为天然石英砂Q=800m ³/h，进水浊度≤20NTU， 出水浊度≤5NTU PN=0.6MPa 1套 SFC-600/3000×3 滤料为天然石英砂Q=400m ³/h，进水浊度≤20NTU， 出水浊度≤5NTU PN=0.6MPa 1套 过滤介质为均质滤料： 天然石英砂 粒 堆 含 径 积 密 为： 0.4-0.6mm。 度 硅 为： 2.26g/cm³ 量： SiO2≥99.8% 滤料的最大不均匀系数≤1.5 2.2主要技术说明 2.2.1设计界限： 设备为完整的浅层介质过滤系统，供货时配套控制系统，以控制浅 层介质过滤器的进水、出水和反洗全过程，包括进出口阀门、进出排水 管、滤罐、滤料、三通排污阀、电控箱以及过滤器之间电缆连线等。 设备供货的完整程度：乙方对系统完整性负责，设备安装后，接通 电源和水源，即可投入使用。 2.2.2过滤器安装场所：室外。 2.2.3管道：钢管、内壁，外表面防腐处理。 2.2.4滤罐：直径3000mm，试验压力PN0.6MPa。 2.2.5反洗控制说明： 电控箱控制系统采用AF-16浅层过滤器专用系列，具有三种控制方 式：⑴时间反洗，设定反洗时间（4小时），依次反洗；⑵差压反洗， 当压差超指标时（0.08MPa），触发反洗；⑶手动反洗，当过滤器调试 或检修时，可采用手动单个反洗。 每台过滤器反洗时间：180-300s 2.3过滤器本体 过滤器材质采用碳钢Q235B材质。 设备内、外表面采用喷砂除锈，除锈等级Sa2.5。 设备内表面油漆采用环氧树脂漆防腐，漆膜厚度不小于150μm；外 表面油漆采用聚胺脂漆，面漆为蓝色。漆膜厚度不低于120μm， 布水系统：布水器采用增强尼龙工程塑料注塑成型，在过滤状态时， 水流通过三层式布水器平流至填料层，在高流速的情况下也能均匀平稳 到达填料层，维持平整水面流过砂层确保处理效果，反洗时特殊设计的 排污缝隙，能大流量排污且不跑砂。 收水系统：集水器采用增强尼龙工程塑料注塑成型。特殊设计的蘑 菇状态补偿过滤集水器，使系统在过滤状态下各部分压平衡，流速均匀 将过滤后的水收集并流出。可以在高的流速下，仍可达到较好的平流过 滤效果。反洗状态时，特殊设计的集水器使填料层在反洗状态时形成内 环流，填料之间相互搓洗，最大限度地提高反冲洗效率，减少反洗的用 水量，杜绝反洗跑砂现象。 过滤单元滤层厚度： 400mm 每个罐体均设有人孔（Φ450）装置，以便于日常维护。 过滤系统为成套供货，每套系统要求全自动运行，连续出水。系统 中过滤器反洗与运行过程轮流交替工作，过滤和反洗状态自动切换。 设备的反洗压力由出水压头实现,不考虑外部加压水源和空气辅助 反洗。 产品的完善程度应达到将组合各部件可现场安装，并达到安装完成 无滴漏。 过滤系统所有内部管路采用法兰联接，检修和部件更换方便，耐水 锤冲击。 外接法兰采用1.0MPa标准法兰。 过滤系统的过滤效率要求大于90%，反冲洗耗水量要求小于过滤总 量的0.8%。 现场配套接线箱。接线箱到设备的连接由乙方负责（含接线箱）。 四、技术参数 名 称：SFC-600浅层砂过滤器 数 量：2套 直 径：φ3000mm 进、出 管径：DN250mm 单元水处理量：200m³/h 总处理能力： 一套一循800m³/h，一套二循400m³/h 设 计 压 力：0.6Mpa 压 力 损 失：0.05Mpa 滤 罐 净 重：4.0T 单元运行重量：30T 水 温：≤50℃ 进 水 水 质：SS≤30mg/l 出 水 水 质：SS≤5mg/l 反洗耗水量： 反 ﹤0.8% 洗 方 式：内源反洗 六、主要部件要求 序号 名称 规格、型号 材质 1 进、出水等管道 DN400 碳钢防腐 2 滤罐筒体（含底座） Φ3000mm 碳钢Q235B，防腐 3 布、集水器 进水口Φ219 强化聚酰胺 4 石英砂 Φ0.4–Φ0.6mm 天然 5 电控箱 PLC为西门子，元件为正泰 SUS304不锈钢室外箱 七、供货范围 乙方应向甲方提供过滤器，包括要求的附件、备件等。设备成套供 货、分体运输至现场。乙方负责提供界区内的成套设备和部件，包括： 罐体、管道、阀门、相关仪表、滤料、电缆，并负责现场指导安装、调 试的技术服务。 界区说明：设备进水支管法兰端起（含配对法兰），到出水支管和 排污支管最后一道法兰（含配对法兰）止。乙方对系统整体性负责。 八、调试验收： 1.每套系统要求全自动运行，连续出水。系统中过滤器反洗与运行 过程能轮流交替工作，过滤和反洗状态自动切换。 2.反洗时无跑砂现象。
