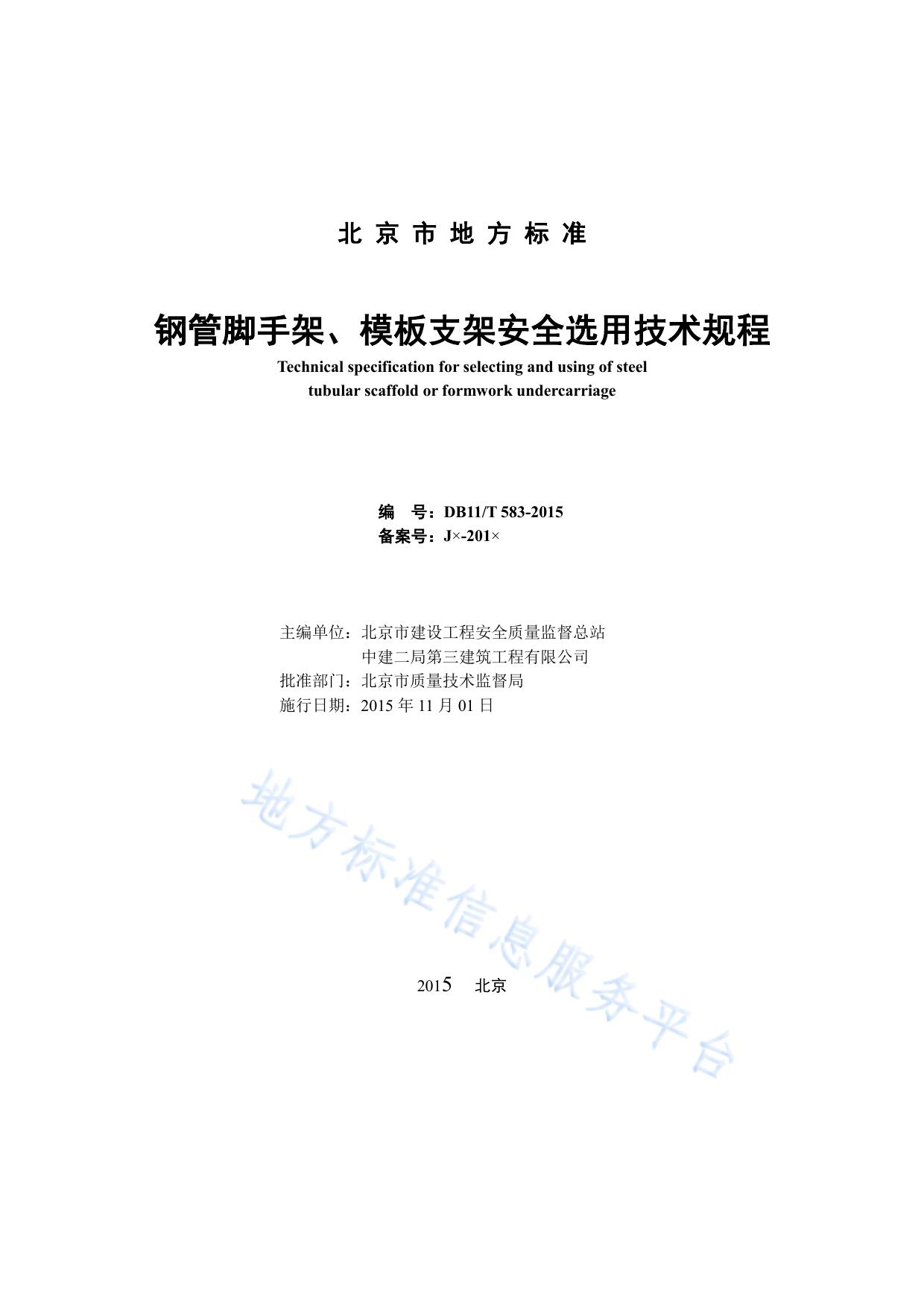

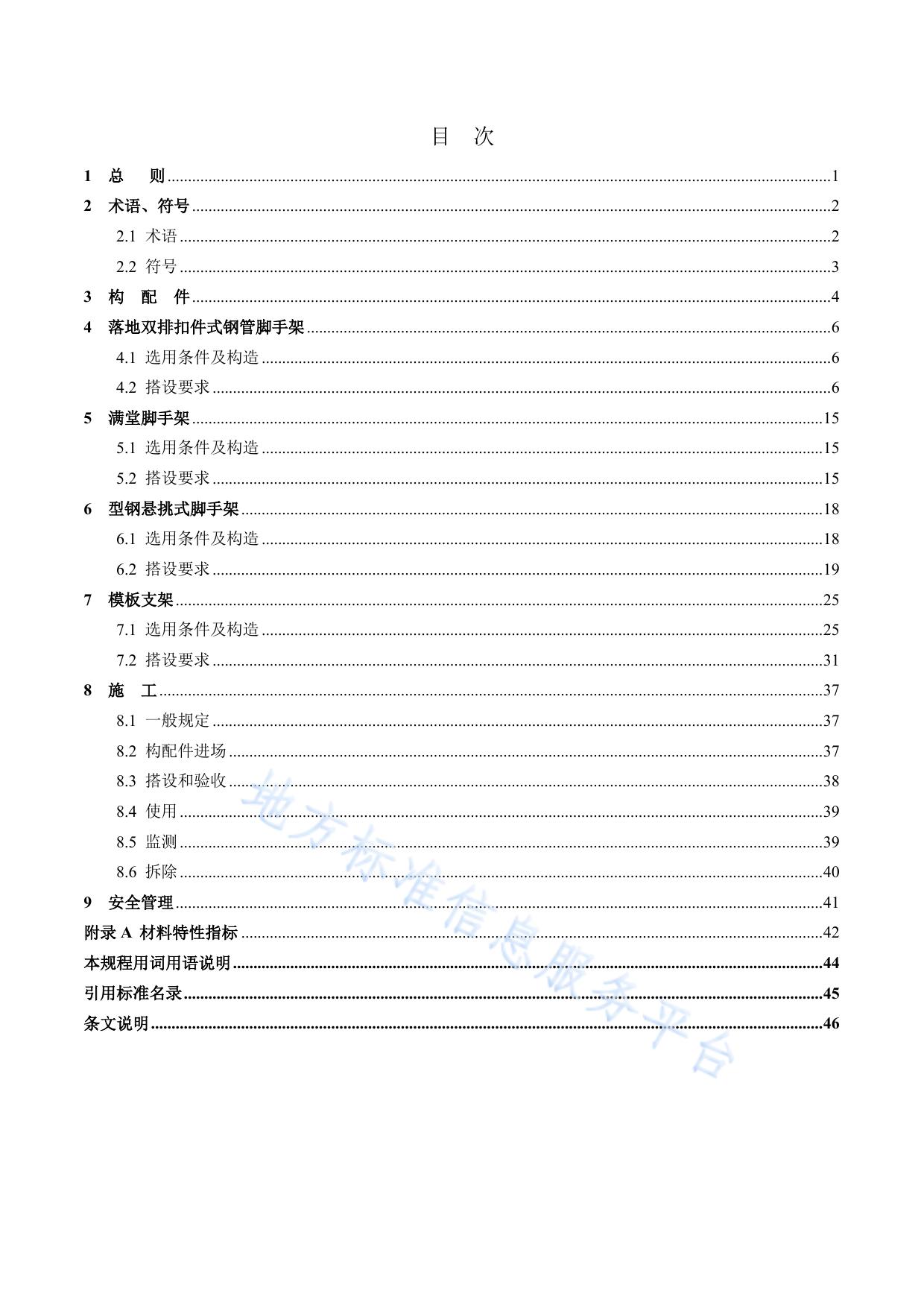

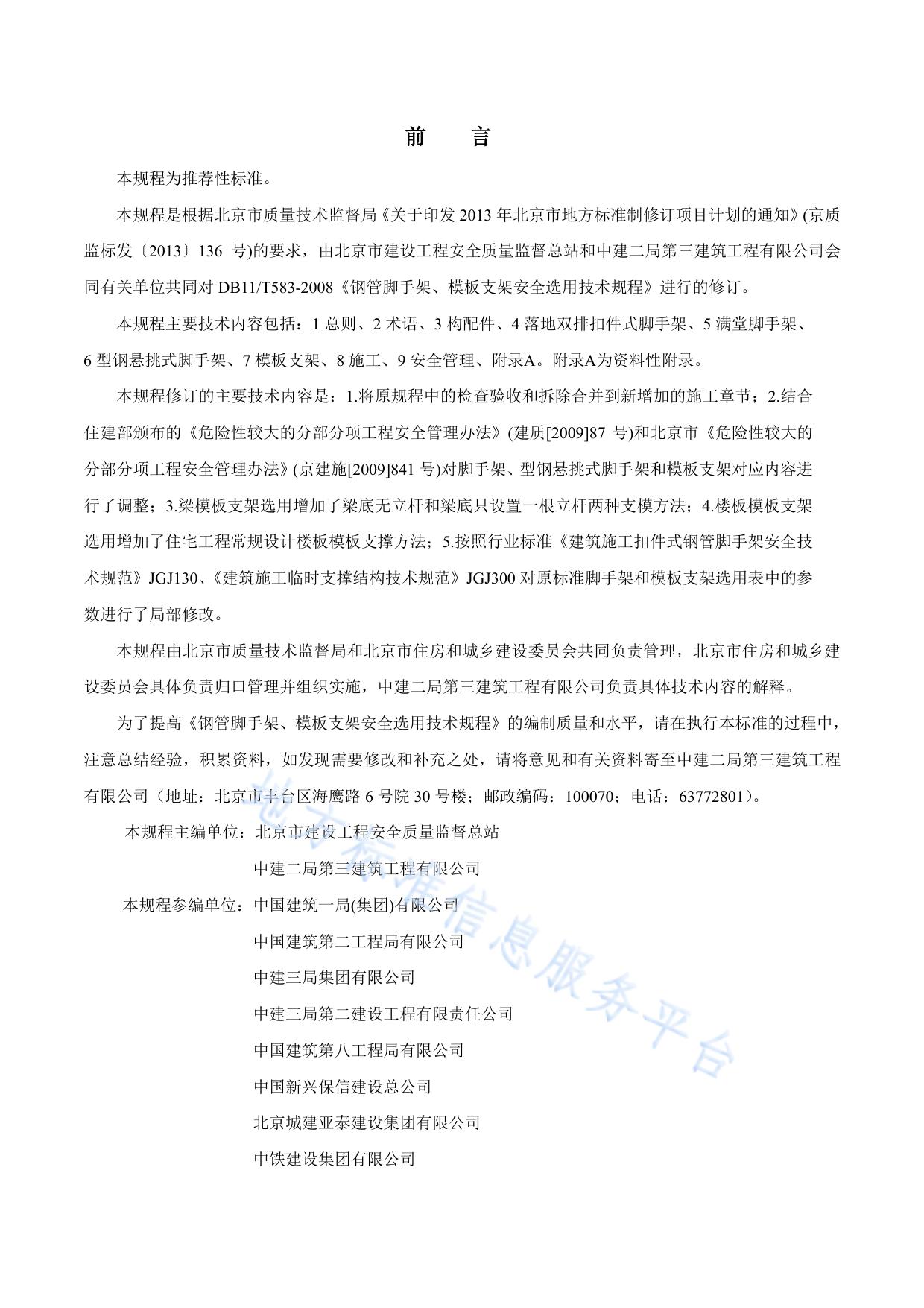

UG 北京市地方标准 编 号：DB11/T583－2015 备案号：J×－201× 钢管脚手架、模板支架安全 选用技术规程 （报批稿） Technical specification for selecting and using of steel tubular scaffold or formwork undercarriage 2015－07－08 发布 2015－11－01 实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 北 京 市 地 方 标 准 钢管脚手架、模板支架安全选用技术规程 Technical specification for selecting and using of steel tubular scaffold or formwork undercarriage 编 号：DB11/T 583-2015 备案号：J×-201× 主编单位：北京市建设工程安全质量监督总站 中建二局第三建筑工程有限公司 批准部门：北京市质量技术监督局 施行日期：2015 年 11 月 01 日 2015 北京 前 言 本规程为推荐性标准。 本规程是根据北京市质量技术监督局《关于印发 2013 年北京市地方标准制修订项目计划的通知》(京质 监标发〔2013〕136 号)的要求，由北京市建设工程安全质量监督总站和中建二局第三建筑工程有限公司会 同有关单位共同对 DB11/T583-2008《钢管脚手架、模板支架安全选用技术规程》进行的修订。 本规程主要技术内容包括：1 总则、2 术语、3 构配件、4 落地双排扣件式脚手架、5 满堂脚手架、 6 型钢悬挑式脚手架、7 模板支架、8 施工、9 安全管理、附录A。附录A为资料性附录。 本规程修订的主要技术内容是：1.将原规程中的检查验收和拆除合并到新增加的施工章节；2.结合 住建部颁布的《危险性较大的分部分项工程安全管理办法》(建质[2009]87 号)和北京市《危险性较大的 分部分项工程安全管理办法》(京建施[2009]841 号)对脚手架、型钢悬挑式脚手架和模板支架对应内容进 行了调整；3.梁模板支架选用增加了梁底无立杆和梁底只设置一根立杆两种支模方法；4.楼板模板支架 选用增加了住宅工程常规设计楼板模板支撑方法；5.按照行业标准《建筑施工扣件式钢管脚手架安全技 术规范》JGJ130、 《建筑施工临时支撑结构技术规范》JGJ300 对原标准脚手架和模板支架选用表中的参 数进行了局部修改。 本规程由北京市质量技术监督局和北京市住房和城乡建设委员会共同负责管理，北京市住房和城乡建 设委员会具体负责归口管理并组织实施，中建二局第三建筑工程有限公司负责具体技术内容的解释。 为了提高《钢管脚手架、模板支架安全选用技术规程》的编制质量和水平，请在执行本标准的过程中， 注意总结经验，积累资料，如发现需要修改和补充之处，请将意见和有关资料寄至中建二局第三建筑工程 有限公司（地址：北京市丰台区海鹰路 6 号院 30 号楼；邮政编码：100070；电话：63772801） 。 本规程主编单位：北京市建设工程安全质量监督总站 中建二局第三建筑工程有限公司 本规程参编单位：中国建筑一局(集团)有限公司 中国建筑第二工程局有限公司 中建三局集团有限公司 中建三局第二建设工程有限责任公司 中国建筑第八工程局有限公司 中国新兴保信建设总公司 北京城建亚泰建设集团有限公司 中铁建设集团有限公司 中航天建设工程有限公司 北京城建五建设集团有限公司 北京城建二建设工程有限公司 北京双圆工程咨询监理有限公司 北京建工集团有限责任公司总承包部 中建城市建设发展有限公司 烟台市海兰计算机技术有限公司 北京振兴国华建筑设备租赁有限公司 本规程主要起草人员：杨发兵 胡耀林 陈 红 杨国富 赵虎军 勇 彭其兵 董佳节 刘治国 杨晓毅 李鸿飞 戴连双 潘学斌 程 峰 黄 亮 李胜松 张淑莉 朱文键 原 波 李全智 刘书剑 安凤杰 袁 梅 房连生 肖伟峰 王良波 李庆达 赵华颖 本规程主要审查人员： 杨嗣信 艾永祥 李景芳 张元勃 赵玉章 高淑娴 李 栋 修 目 次 1 总 则 ..................................................................................................................................................................1 2 术语、符号 ............................................................................................................................................................2 2.1 术语 ...............................................................................................................................................................2 2.2 符号 ...............................................................................................................................................................3 3 构 配 件 ............................................................................................................................................................4 4 落地双排扣件式钢管脚手架 ................................................................................................................................6 4.1 选用条件及构造 ...........................................................................................................................................6 4.2 搭设要求 .......................................................................................................................................................6 5 满堂脚手架 ..........................................................................................................................................................15 5.1 选用条件及构造 .........................................................................................................................................15 5.2 搭设要求 .....................................................................................................................................................15 6 型钢悬挑式脚手架 ..............................................................................................................................................18 6.1 选用条件及构造 .........................................................................................................................................18 6.2 搭设要求 .....................................................................................................................................................19 7 模板支架 ..............................................................................................................................................................25 7.1 选用条件及构造 .........................................................................................................................................25 7.2 搭设要求 .....................................................................................................................................................31 8 施 工 ..................................................................................................................................................................37 8.1 一般规定 .....................................................................................................................................................37 8.2 构配件进场 .................................................................................................................................................37 8.3 搭设和验收 .................................................................................................................................................38 8.4 使用 .............................................................................................................................................................39 8.5 监测 .............................................................................................................................................................39 8.6 拆除 .............................................................................................................................................................40 9 安全管理 ..............................................................................................................................................................41 附录 A 材料特性指标 ..............................................................................................................................................42 本规程用词用语说明 ................................................................................................................................................44 引用标准名录 ............................................................................................................................................................45 条文说明 ....................................................................................................................................................................46 Contents 1 General Provisions 2 Terms、Symbols …………………………………………………………………………………………1 ………………………………………………………………………………………………2 2.1 Terms ……………………………………………………………………………………………………2 2.2 Symbols ………………………………………………………………………………………………3 3 Fittings ………………………………………………………………………………………4 4 5 6 7 8 Floor double steel tubular scaffold with couplers ……………………………………………6 4.1 Selection of conditions and structure ………………………………………………………6 4.2 Erection requirements ……………………………………………………………………………6 Full scaffold ……………………………………………………………………………………………15 5.1 Selection of conditions and structure ………………………………………………………15 5.2 Erection requirements ……………………………………………………………………………15 Section steel hanged scaffold …………………………………………………………………………18 6.1 Selection of conditions and structure ………………………………………………………18 6.2 Erection requirements ………………………………………………………………………………19 Formwork undercarriage construction……………………………………………………………25 7.1 Selection of conditions and structure ………………………………………………………25 7.2 Erection requirements ……………………………………………………………………………31 Construction ………………………………………………………………………………………………37 8.1 General provisions … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 3 7 9 8.2 Fitting s inspectio n and acceptance………………………………………………………37 8.3 Erection and acceptance 8.4 Use ……………………………………………………………………………………………………39 8.5 Monitor ………………………………………………………………………………………39 8.6 D e mo li t io n … … … … … … … … … … … …… … … … … … … … … …… … … … … … … … …40 Safety management Appendix A ………………………………………………………………………38 ………………………………………………………………………………41 Material properties ……………………………………………………………………42 Explanation of wording in this standard ……………………………………………………………………44 List of normative standards………………………………………………………………………………………45 Clause explanation ………………………………………………………………………………………………46 1 总 则 1.0.1 为了简化建筑工程施工脚手架、模板支架的设计，提高效率，确保施工安全，特制订本规程。 1.0.2 本规程适用于北京市行政区域内建筑工程施工阶段扣件式和碗扣式钢管脚手架、模板支架的选用、搭 设与拆除、检查验收。 1.0.3 在建筑工程施工中按照本规程规定的条件直接选用脚手架、模板支架时，其各项参数和使用条件必须 全部满足本规程的要求；施工时必须严格遵守本规程提出的各项构造要求和安全措施，不得修改、降低。 1.0.4 脚手架、模板支架的搭设、拆除和验收，除应符合本规程外，尚应符合国家和北京市现行有关标准的 规定。 1 2 术语、符号 2.1 术语 2.1.1 脚手架 scaffold 为建筑施工而搭设的施工作业用的临时操作架体。 2.1.2 双排脚手架 double scaffold 由内外两排立杆和水平杆等构成的脚手架。 2.1.3 型钢悬挑式脚手架 hanged scaffold 通过型钢水平构件将架体所受竖向荷载传递到主体结构上的施工用外脚手架。 2.1.4 满堂脚手架 full scaffold 搭设面积和室内净空面积大致相当的双向多排脚手架。 2.1.5 模板支架 formwork undercarriage construction 采用脚手架材料搭设的用于支撑模板的架体。 2.1.6 开口型脚手架 open scaffold 沿建筑周边非交圈设置的脚手架。 2.1.7 构配件 fitting part 用于搭设脚手架、模板支架的各种钢管、扣件、碗扣、脚手板等材料的统称。 2.1.8 横向斜撑 horizontal catercorner bracing 与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。 2.1.9 连墙件 structural element connected with structure 连接脚手架与建筑物的杆件。 2.1.10 抛撑 non-orthogonal bracing tube with lateral surface of scaffold 用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。 2.1.11 扫地杆 horizontal tube anear ground 贴近地面，连接立杆根部的水平杆。 2.1.12 横向水平杆 horizontal transverse tube 沿脚手架横向设置的水平杆。 2.1.13 纵向水平杆 horizontal longitudinal tube 沿脚手架纵向设置的水平杆。 2 2.1.14 剪刀撑 cross bridging 脚手架、模板支架中成对设置的交叉斜杆。 2.1.15 主节点 host node 立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。 2.1.16 作业层 workoing floor of scaffold 上人作业的脚手架铺板层。 2.1.17 立杆步距 vertical distance between horizontal tube 上下水平杆轴线间的距离。 2.1.18 立杆纵距 longitudinal distance between vertical tube 脚手架纵向相邻立杆之间的轴线距离。 2.1.19 立杆横距 transverse distance between vertical tube 脚手架横向相邻立杆之间的轴线距离。 2.2 符号 H——脚手架或模板支架搭设高度 h——立杆步距 h1——扫地杆高度 h2——架体顶层水平杆中心线至可调托撑托板顶面的距离 la——立杆纵向间距 lb——立杆横向间距 L1——悬挑钢梁悬挑长度 L2——悬挑钢梁固定段长度 L3——脚手架内立杆离墙面的距离 Z——悬挑脚手架所处高度 3 3 构 配 件 3.0.1 钢管应符合下列规定: 1 钢管应采用现行国家标准《直缝电焊钢管》GB/T13793 或《低压流体输送用焊接钢管》GB/T3091 中 规定的 Q235 普通钢管；其材质性能应符合现行国家标准《碳素结构钢》GB/T700 中 Q235 级钢的规定。 2 钢管的规格宜为48.3×3.6mm，壁厚最小值不应小于 3.0mm。 3.0.2 扣件应符合下列规定: 1 扣件应采用钢板冲压制作，也可采用可锻铸铁或铸钢制作；其质量和性能应符合现行国家标准《钢板 冲压扣件》GB24910 和《钢管脚手架扣件》GB15831 的规定。采用其它材料制作的扣件，应经试验证明其 质量符合该标准的规定后方可使用。 2 扣件在螺栓拧紧扭力矩达到 65N·m 时，不得发生破坏。 3.0.3 碗扣应符合下列规定: 1 上碗扣应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准《可锻铸铁件》GB/T9440 中 KTH330-08 及《一般工程用铸造碳钢件》GB/T11352 中 ZG270-500 的规定。 2 下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合现行国家标准《一般工程 用铸造碳钢件》GB/T11352 中 ZG230-450 的规定。 3 采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》GB/T700 中 Q235-A 级 钢的要求，板材厚度不得小于 6mm,并应经 600～650℃的时效处理，严禁利用废旧腐蚀钢板改制。 3.0.4 碗扣架立杆连接处外套管与立杆间隙不应大于 2mm，外套管长度不应小于 160mm，外伸长度不应小于 110mm。 3.0.5 可调底座及可调托撑应符合下列规定: 1 可调底座及可调托撑应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准《可锻铸铁件》 GB/T9440 中 KTH330-及《一般工程用铸造碳钢件》GB/T11352 中 ZG270-的规定； 2 可调托撑螺杆外径不应小于 36mm，直径与螺距应符合现行国家标准《梯型螺纹》GB/T 5796.2、GB/T 5796.3 的规定； 3 可调托撑的螺杆与支托板焊接应牢固，焊缝高度不应小于 5 ㎜； 4 可调托撑抗压承载力设计值不应小于 40kN；可调底座底板的钢板厚度不应小于 6 ㎜，可调托撑钢板 厚度不应小于 5mm； 5 可调底座及可调托撑丝杠及调节螺母啮合长度不应少于 5 扣，螺母厚度不应小于 30 ㎜，插入立杆的 长度不应小于 150mm。 3.0.6 型钢悬挑式脚手架用型钢的材质应符合现行国家标准《碳素结构钢》GB/T700 或《低合金高强度结构 钢》GB/T1591 的规定。 4 3.0.7 脚手架用预埋钢筋锚环、锚固螺栓的材质应符合现行国家标准《钢筋混凝土用钢 第 1 部分：热轧光圆 钢筋》GB1499.1 中 HPB300 钢筋的规定。加工应采用钢筋弯曲机冷弯成型，弯心半径不应小于 2.5d，加工 过程中不得进行反复弯折或加热处理；丝扣加工应符合《阀门零部件、螺母、螺栓和螺塞》JB/T 1700 的有 关要求。 3.0.8 钢丝绳及绳卡应符合下列规定: 1 钢丝绳应符合现行国家标准《一般用途钢丝绳》GB/T20118、 《重要用途钢丝绳》GB8918、和《钢丝 绳用普通套环》GB/T5974.1 的规定； 2 钢丝绳卡应符合现行国家标准《钢丝绳夹》GB/T5976 的规定。 3.0.9 脚手板应符合下列规定: 1 脚手板可采用钢、木材料制作，单块脚手板的质量不宜大于 30kg。 2 冲压钢脚手板的材质应符合现行国家标准《碳素结构钢》GB/T700 中 Q235 级钢的规定。 3 木脚手板材质应符合现行国家标准《木结构设计规范》GB50005 中 IIa 级材质的规定。脚手板厚度不 应小于 50mm，两端宜各设置直径不小于 4mm 的镀锌钢丝箍两道。 3.0.10 安全网应符合现行国家标准《安全网》GB5725 及《密目式安全网》GB16909 的规定。 5 4 落地双排扣件式钢管脚手架 4.1 选用条件及构造 4.1.1 脚手架的搭设场地应平整、坚实，并应有防、排水措施。地基应符合以下规定： 1 脚手架的地基应根据脚手架所受荷载、搭设高度、搭设场地土质情况单独进行承载力验算； 2 当脚手架立杆支承在混凝土结构构件上时，应按照现行国家标准《混凝土结构设计规范》GB50010 的有关规定对混凝土结构构件进行承载力验算。 4.1.2 落地双排扣件式钢管脚手架选用应满足表 4.1.2 规定： 表 4.1.2 落地双排扣件式钢管脚手架选用条件 项目 要求 搭设高度 ≤50m 说明 当搭设高度超过 50m 时应另行设计计算 2 装修用 2 结构用 ≤2KN/m 作业层活荷载标准值 ≤3KN/m 2 总作业层活荷载标准值 ≤5KN/m 作业层数量 ≤2 层 铺设脚手板层数 ≤3 作业层垂直高度大于 10m 时，应铺设防护 脚手板或防护安全网 4.1.3 落地双排扣件式钢管脚手架架体构造应满足表 4.1.3 规定： 表 4.1.3 落地双排扣件式钢管脚手架架体构造选用表 搭设高度 H H≤24m 24
