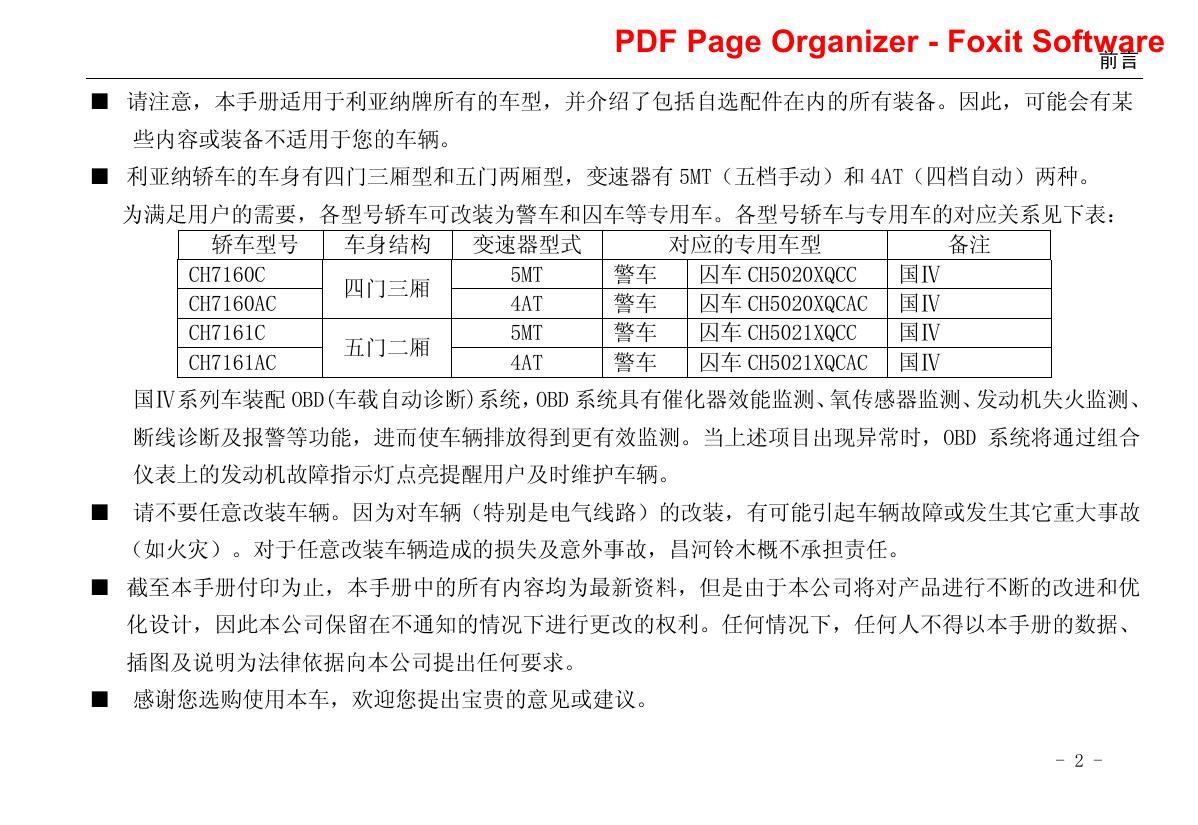

PDF Page Organizer - Foxit Software 前言 前 言 ■ 致诚祝贺您拥有一辆利亚纳（LIANA）轿车！衷心感谢您对本公司及本公司产品的厚爱！ ■ 利亚纳轿车技术先进，性能卓越，具有优良的性价比。本手册旨在介绍利亚纳轿车技术特性、使用方法， 使用注意事项及维护方面的重要内容。请您务必仔细阅读并随车携带，以便于您能尽快熟悉利亚纳轿车特 点、正确使用和保养您的车辆，确保行驶安全及保持车辆的优良性能。如果您将汽车转让给他人时，请将 本手册转交给新用户，新用户同样需要了解这些重要内容。 ■ 本手册中采用了“警告”、“小心”和“注意”的字样对不同的内容进行提示，请务必认真阅读，它们分 别代表如下含义： “警告”━━表示应避免的易危及车辆或（和）人身安全的内容。 “小心”━━表示应避免的易损坏车辆机件的内容。 “注意”━━表示应使检修方便而必须遵守的内容。 本手册用下图表示“禁止这么做”或“严禁此事发生”。 - 1 - PDF Page Organizer - Foxit Software 前言 ■ 请注意，本手册适用于利亚纳牌所有的车型，并介绍了包括自选配件在内的所有装备。因此，可能会有某 些内容或装备不适用于您的车辆。 ■ 利亚纳轿车的车身有四门三厢型和五门两厢型，变速器有 5MT（五档手动）和 4AT（四档自动）两种。 为满足用户的需要，各型号轿车可改装为警车和囚车等专用车。各型号轿车与专用车的对应关系见下表： 轿车型号 车身结构 变速器型式 对应的专用车型 备注 CH7160C 5MT 警车 囚车 CH5020XQCC 国Ⅳ 四门三厢 CH7160AC 4AT 警车 囚车 CH5020XQCAC 国Ⅳ CH7161C 5MT 警车 囚车 CH5021XQCC 国Ⅳ 五门二厢 CH7161AC 4AT 警车 囚车 CH5021XQCAC 国Ⅳ 国Ⅳ系列车装配 OBD(车载自动诊断)系统，OBD 系统具有催化器效能监测、氧传感器监测、发动机失火监测、 断线诊断及报警等功能，进而使车辆排放得到更有效监测。当上述项目出现异常时，OBD 系统将通过组合 仪表上的发动机故障指示灯点亮提醒用户及时维护车辆。 ■ 请不要任意改装车辆。因为对车辆（特别是电气线路）的改装，有可能引起车辆故障或发生其它重大事故 （如火灾）。对于任意改装车辆造成的损失及意外事故，昌河铃木概不承担责任。 ■ 截至本手册付印为止，本手册中的所有内容均为最新资料，但是由于本公司将对产品进行不断的改进和优 化设计，因此本公司保留在不通知的情况下进行更改的权利。任何情况下，任何人不得以本手册的数据、 插图及说明为法律依据向本公司提出任何要求。 ■ 感谢您选购使用本车，欢迎您提出宝贵的意见或建议。 - 2 - PDF Page Organizer - Foxit Software 目录 目 录 一、安全必读 二、整车标记 三、车辆的主要技术规格 四、驾驶前须知 五、控制开关、仪表板、附件及操纵机构 六、驾驶要领及技巧 七、保养与检查 八、故障及应急措施 九、车容与维护 十、汽车和 CNG 两用燃料车使用与注意事项 十一、附录 -1 - PDF Page Organizer - Foxit Software 安全必读 司机座位的附近不要放置物 使用适合的汽车地板垫 加油时，请务必遵守以下事 品 ■ 铺设适合车辆的地板垫。如覆 项。 ■ 如在司机座位周围放置瓶罐等 盖住踏板或重复铺设，则会妨 ■ 请务必熄灭发动机。 物品，将导致制动踏板无法操 碍踏板操作，甚至可能引发意 ■ 汽油的易燃性高，所以严禁烟 作或油门踏板不能复位等。 想不到的事故。 火等。 ■ 请不要独自进行加油，并且不 要将加油枪口对准其他人。 ■ 打开加油口盖前，请触摸车身 或加油枪等的金属部分以除去 身体的静电。如身体上带有静 电则有可能因放电的火花导致 燃烧，造成伤害。并且，为了 防止再次带电，在加油过程中， 请不要回到车内。 ■ 打开加油口盖时，慢慢的拧松， -1 - PDF Page Organizer - Foxit Software 安全必读 直到排气声音停止后，取下加 油口盖。如匆忙打开，则燃油 不要装有燃油的容器或喷射器罐 等。 箱内的压力太高，而喷出燃油。 动发动机时请务必坐好在驾驶 内。如溢出时，请立即用柔软 席上进行。 起动时，请认真确认周围环境 布擦干净。 确 认 是 否 确 实 关紧 了 加油 口 盖。 ■ 请务必使用本车要求的加油口 盖，否则有可能导致然油溢出。 ■ 为避免导致燃烧或爆炸，车上 ■ 请不要越窗起动发动机，容易 引发意想不到的事故，所以起 ■ 务必将加油枪口插入加油口颈 ■ 为了避免行驶中溢出燃油，请 请不要越窗起动发动机 ■ 请务必遵守加油站内所示的注 意事项。 ■ 燃油成分中含有有害物质，应 避免将汽化的燃油吸入体内。 ■ 在完全确认了汽车周围的环境 后，再开始起动汽车。 ■ 仅仅通过后视镜不能完全确认 汽车后面的状况，所以倒车时， 请务必认真仔细确认车后方的 状况，避免发生意外。 -2 - PDF Page Organizer - Foxit Software 安全必读 不要过度装载货物 门、窗的开关及座椅的调节由 行驶中不要将点火钥匙转至 ■ 请不要在座位上重叠堆放物 大人来操作。 LOCK 位置 品。这样将挡住视线，或者紧 ■ 为了避免夹住儿童的手、脚、 ■ 真空助力器将无法运行，所以 急制动时行李飞起冲击身体， 头等身体部位，务必由大人来 需要很大的力来踩制动踏板。 容易使人受到伤害。 关闭或调节门、窗开关及座椅。 ■ 请不要过度装载行李，给车身 或行驶造成不良影响。 ■ 为了使重行李不至于偏离，请 ■ 对配备了电动车窗的车辆，为 了避免儿童自己操作电动窗， 请使用锁定开关。 均匀堆放。行李一旦偏离，则 儿童乘车安全 在拐弯时有可能发生危险。 ■ 为了防止意外情况发生，儿童 不要单独留在车内。 行驶中身体不要伸出车外 ■ 为安全起见，车辆行驶过程中 请勿将身体的任何部分伸出车 外。 ■ 助力转向无法运行，转向操作 会变重。 ■ 将点火钥匙转到 LOCK 时,如 拔出钥匙，则方向盘被锁定， 无法转动方向盘。 不要踩错踏板 ■ 如误踩油门踏板，则汽车会出 现 操 作 不 当 而 导致 事 故的 发 生。 ■ 为防止踩错踏板，请在起动车 辆前尝试踩油门踏板和制动踏 -3 - PDF Page Organizer - Foxit Software 安全必读 行驶中不要挂空挡 侧风较强时 ■ 因为左脚无法进行恰当的制动 ■ 不要在行驶中将换档操纵手柄 ■ 在隧道的出入口或桥梁上，当 操作，所以请养成用右脚踩制 置于空档，否则发动机将无法 大型车辆通过时，有可能会受 动踏板的习惯。 发挥制动功效，可能导致出现 到侧风而导致汽车跑偏。这时， 意想不到的事故。 请不要慌张，紧握方向盘，慢 板，以确定其位置。 行驶中不要将手深入方向盘 中操作开关等 不要以高速通过水坑 慢降低速度，然后重新回到前 ■ 将手深入方向盘中操作，将妨 ■ 高速行驶在水坑或有水路面上 进道路上。 碍方向盘的操作，导致意想不 时，轮胎与路面之间可形成水 到的事故发生。 膜，此时轮胎会浮起，这种现 象称作“湿路滑胎现象”。这 种情况下，方向盘或制动器可 能失效，容易引发事故，请缓 慢行驶。 在水坑中行驶或洗车后，确认 制动器功效 ■ 行驶过水坑，或者洗车后，存 在制动功能变差的情况，所以 请确认制动器功效。 ■ 制动器的功效变差时，请以低 速行驶并充分注意前后汽车， 在制动功效恢复正常前，反复 轻踩制动踏板，以制动器工作 -4 - PDF Page Organizer - Foxit Software 安全必读 时产生的热量来干燥制动器。 不要在深水区内行驶 ● 各个轴承、各个接点部位的润 滑情况。 ■ 真空助力器是利用发动机的负 压，减轻踩制动踏板力的装置。 出现意外现象处理方式 当发动机的负压降低时，踩下 现发动机自动停机现象，还有 ■ 如指示灯、警告灯点亮,，请立 制动踏板时有很费劲的感觉， 可能造成电器设备的短路或吸 即将车停在安全地带，进行处 这并不是异常。请继续用力踩 入水分而出现发动机损坏等故 理。如果车架下部发生强大冲 下制动器踏板直到制动效能恢 障。在深水区域内行驶后，请 击的时，请立即将车停放在安 复正常。 确认制动器的效能并将汽车停 全位置，并检查制动器液、燃 汽车行驶时要起动车辆 放在安全地带，并联系昌河铃 油的泄漏、排气管等车身下部 ■ 请不要在车辆未起动时而利用 木特约维修站，进行以下事项 的损伤情况。当发现泄漏或损 斜坡行驶。车辆未起动时踩下 检查。 伤，请与昌河铃木特约维修站 制动踏板时需要很大力量，且 联系。 方向盘过重，可能导致意想不 ■ 在深水区域内行驶后，可能出 ● 制动效能。 ● 发动机、变速箱、差速器等的 ■ 如果轮胎破裂，请紧握方向盘， 油液（当油液浑浊时有必要更 慢慢踩下制动踏板，将车停在 换各油液）。 安全位置，并更换轮胎。 到的事故。 -5 - PDF Page Organizer - Foxit Software 安全必读 禁止在易燃物品附近停车 ■ 请不要在有枯草、纸屑或者木 ● 通常进行加速时，请缓慢踩下 油门踏板。 并踩下制动踏板。 充分发挥安全气囊功能 ■ 为避免安全气囊瞬间引爆受 芯等易燃物品附近停车。会因 ■ R 档位置警告蜂鸣器 排气管或尾气的高温导致发生 ● 当换档操纵手柄置于“R”档 到的强烈冲击，无论驾驶员还 位置时, 则车厢内蜂鸣器会鸣 是副驾驶席的乘客都应端坐 响，提示驾驶员换档操纵手柄 在座椅上，轻靠靠背，调节好 此时处于“R”档位置。 座椅的前后位置，使座椅不至 火灾。 自动档车注意事项 ■ 自动换档 ● 在“D”档行驶时，如踩油门 踏板到底，则自动切换档位， 发动机将加速旋转，以较强动 力进行加速，这种现象称作“自 动换档”。 ● 在追逐等情况下，可将油门踏 板踩到底，自动换档获得强劲 动力，加速行驶。 ■ 蠕动现象 于过分靠近方向盘或仪表板。 ■ 未熄火而停车时，如将换档操 不要将头部或胸部靠近方向 纵手柄切换到“P”档或“N” 盘或仪表板。 档以外位置时，即使没有踩下 油门踏板也会慢慢行驶。这种 现象称作“蠕动现象”。停车 时 ， 当 换 档 操 纵手 柄 切换 到 “P”档或“N”档以外位置时， -6 - PDF Page Organizer - Foxit Software 安全必读 不要任意改造车辆 充分发挥汽车的性能（低油耗、 ■ 请不要任意改装车辆也不要安 汽车的稳定性等），还容易引 装不适合该车的零部件。因为 发意想不到的事故，且会损害 ■ 请不要在仪表板上放置装饰物 对车辆（特别是电气线路）的 零部件，出现故障。 或清新剂等物品，或把伞靠在 改装，有可能引起车辆故障或 确认火柴、香烟已熄灭 上面。 发生其它重大事故（如火灾）。 ■ 确认火柴、香烟已熄灭，将其 ■ 请不要更换方向盘或在方向盘 中心盖上粘贴标签，涂上颜色， 覆盖外罩。 ■ 请不要在前窗玻璃上安装装饰 ■ 为充分发挥汽车的性能，减少 品，也不要在内视镜上安装广 事故发生及降低零部件故障。 角镜。 更换轮胎、车轮与车轮安装螺 母时，请使用昌河铃木公司纯 放入烟灰盒内，并请务必关闭 盒盖。 ■ 请不要在烟灰盒内放入过多的 烟蒂或纸等易燃物品。 正部品。 ■ 使用指定的规格、同一品牌以 及同一花纹（槽形状）轮胎。 并且，请不要安装摩擦程度明 显不同的轮胎。否则不仅不能 -7 - PDF Page Organizer - Foxit Software 安全必读 不要放置打火机、眼镜等 请不要在窗户玻璃上安装装 行驶中不要使用手机或操作 ■ 炎热天气下，请不要在车内放 饰品 收放机等 置打火机或眼镜等。因车内的 ■ 装饰品或吸盘会妨碍视线，或 ■ 因谈话或者电话、收放机等的 高温易导致打火机爆炸，或因 者吸盘起到透镜的作用容易引 操作而分心，有可能导致意想 眼镜聚焦，而引起火灾。 起火灾。并且，驾驶带安全气 不到的事故发生,驾驶员在行 囊车辆时，撞到装饰品，有可 驶中请不要使用车载电话、手 车内，有可能导致搬运行李或 能引起意想不到的事故。 机、CD 机或收放机等。 调节座椅时，喷出气体引起火 驾驶车辆时请不要在仪表板 出行前检查三角警告板 灾。 上放置物体 ■ 出行前检查三角警告牌是否 ■ 不要将外露的气体打火机放入 ■ 会妨碍司机的视线，在行驶中 存放在车上。 可能危及安全。且一旦发生事 故时，安全气囊可能无法正常 引爆，物体飞出导致意外伤害 发生。 -8 - PDF Page Organizer - Foxit Software 安全必读 请不要过多施力于外装零部 照明灯等透镜内部的起雾 件 ■ 照明灯、制动灯等由于雨天行 ■ 请不要在保险杠等外装零部件 驶或者洗车等条件下，会出现 上施加过大的力，否则可能造 透镜内部暂时起雾的现象。这 成损害。 是灯内部与外部存在温差导 请不要在车架底部放置电脑 致的，与下雨等情况下车窗玻 等 璃起雾现象相同，并不是灯具 ■ 在车架底部放置电脑等精密 功能的问题。但是，当透镜内 器械，会由于水分或湿气等使 部存有大颗粒的水滴或者灯 精密器械出现故障。 内积水时，请与昌铃公司特约 车辆起动后不要进行怠速，急 维修站联系。 加速 ■ 请不要在发动机没暖机的时 候进行怠速，急加速等操作。 -9 - PDF Page Organizer - Foxit Software 整车标记 一、整车标记 1 车辆识别代号（VIN）————————————————————— 2 发动机型号和出厂编号 ———————————————————— 3 出厂铭牌 —————————————————————————— -1-1 - PDF Page Organizer - Foxit Software 整车标记 1 车辆识别代号（VIN） ■ 车辆识别代号（VIN）是用来注 2 发动机型号和出厂编号 ■ 发动机型号和出厂编号也是用 3 出厂铭牌 册车辆的，以此编号来识别车辆的 来注册车辆的。 该代号打印在发 ■ 身份。 动机气缸体上（如下图）。 驶室前壁板上，其上含有该车的一 ■ 该代号分别打印在 出厂铭牌位于发动机舱内的驾 些基本数据和状态。 1.发动机舱内的驾驶室前壁板上； ■ 以上各处涉及的编号，在车辆注 2.车辆出厂铭牌上； 册时，对于销售订货和提供特定的 3.设置在仪表板前部 VIN 标牌上。 信息都是很有帮助的。 建议找到并对上述编号进行确 认，并抄录在下表中供今后使用。 与我公司进行信息交流时，请使用 该编号来表示您的车辆。 -1-2 - PDF Page Organizer - Foxit Software 整车标记 车辆识别代号 发动机型号 发动机编号 -1-3 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 二、车辆的主要技术规格 1 车辆使用的燃油-----------------------------------------------2 整车技术性能参数---------------------------------------------3 主要总成技术的参数/规格--------------------------------------4 电气系统、空调系统及容量数据---------------------------------- -3-1 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 1 车辆使用的燃油 ■ 为了保持车辆最佳的使用状态，延长车辆的使用寿命、降低燃油消耗量、保护大气环境，请您使用以下牌 号的汽油：RON93 号及以上车用优质无铅汽油。 小 心 ●如果使用低于以上牌号的汽油或含铅汽油，将会给车辆带来故障以及发动机系统的损坏。 2 整车技术性能参数 项目 参 型号 CH7160C CH7160AC CH7161C CH7161AC 变速器型式 5MT 4AT 5MT 4AT 结构型式 外形 尺寸 数 四门三厢、长头，4³2 式前轮驱动 五门两厢、长头，4³2 式前轮驱动 长 mm 4350 4230 宽 mm 1690 1690 高 mm 1545（装配警灯为 1875） 1550（装配警灯为 1875） 5 5 乘坐人数 人 人 轴距 mm 2480 2480 轮距（前/后） mm 1450/1445 1450/1445 前悬/后悬 mm 865/1005 865/885 -3-2 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 项目 参 型号 整备质量 质量 参数 CH7160C kg CH7160AC 数 CH7161C CH7161AC 1180 1200 空载时前轴 kg 680 690 空载时后轴 kg 500 510 1640 1640 最大设计 总质量 kg 满载时前轴 kg 810 810 满载时后轴 接近角 kg ° 830 830 ≥14 ≥14 通过 离去角 ° ≥17 ≥18 性数 空载最小离地间隙 150 150 10.5 10.5 据 部分 性能 数据 mm 最小转弯直径 m 最高车速 km/h 180 最大爬坡度 综合燃料消耗量 L/100km 175 180 ≥20％ 7.45 175 ≥20％ 7.45 7.45 7.45 -3-3 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 3 主要总成技术参数/规格 项目 参 型号 CH7160C CH7160AC CH7161C CH7161AC 型号 M16A 型式 直列 4 缸、4 冲程、双顶置凸轮轴、16 气门、水冷式 缸径³冲程 发 总排量 动 燃油供给方式 机 数 mm 78.0³83.0 mL 压缩比 额定功率 kW/rpm 最大扭矩 N²m/rpm 1586 多点喷射、分组点火（MPI） 10：1 10：1 10：1 10：1 80/5500 80/5500 80/5500 80/5500 144/3500～4500 144/3500～4500 144/3500～4500 燃油牌号 离合器形式 144/3500～4500 RON93 及以上优质无铅汽油 单片、干式、膜 片弹簧式 液力变矩器 单片、干式、膜 片弹簧式 液力变矩器 -3-4 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 项目 型号 车 轮 定 位 参 数 参 CH7160C CH7160AC 数 CH7161C 前束（前轮/后轮） mm 2±2/6.2±2 主销后倾角（前轮） 2°11′±2° 主销内倾角（前轮） 12°52′±3° 车轮外倾角（前轮/后轮） CH7161AC 0°10′±1°/1°15′±1° 一档 3.545 2.875 3.545 2.875 二档 1.904 1.568 1.904 1.568 三档 1.310 1.000 1.310 1.000 四档 0.969 0.697 0.969 0.697 变 各 速 档 器 速 五档 0.815 — 0.815 — 比 倒档 3.250 2.300 3.250 2.300 最终减速比 4.105 4.144 4.105 4.144 -3-5 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 项目 型号 传动轴型式 前轴型式 CH7161AC 等速万向节传动 独立、麦弗逊式 减振元件 双向作用筒式减振器 弹性元件 减振装置 独立、麦弗逊式 螺旋弹簧 双向作用筒式减振器 前、后扭杆式横向稳定杆 比例阀 系统 CH7161C 螺旋弹簧 稳定器 制动 CH7160AC 弹性元件 型式 后悬架 CH7160C 数 断开式 型式 前悬架 参 轴荷感载式（无 ABS 装置） 前制动器 通风盘式制动器 后制动器 自调隙、领从蹄鼓式制动器 行车制动 X 型、液压双回路、真空助力，选装 ABS+EBD 驻车制动 机械钢索操纵、后轮式驻车制动 转向器 齿轮齿条式、液压助力转向 转向柱 可压缩、可锁止式 -3-6 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 项目 参 型号 CH7160C CH7160AC 气压 CH7161C CH7161AC 195/55R15（子午胎） 规格 轮胎 数 相当 4 人 前胎：210kPa；后胎：240kPa; 4 人以上 前胎：210kPa；后胎：270kPa 轮辋 15³6JJ 安全气囊 电子式、前排双气囊（选装） 车身结构型式 承载式、厢型、全金属焊接结构 4 电气系统、空调系统及容量数据（适用全部车型） 项 目 电线接法 电 气 系 统 单线制、负极搭铁 蓄电池 火花塞 参数/规格 12V 36Ah 或 12V 45Ah 铱/铂合金火花塞 镍火花塞 IFR6E11 或 IFR6J11 （NGK） K20PR-U11（ DENSO）或 BKR6E-11 （NGK） 发电机 12V，70A 起动机 12V，0.9kW 总保险丝 12V, 80A -3-7 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 项 目 电喇叭 前组 合灯 参数/规格 12V，4A 前照灯 12V， 60W(远光)/ 55W(近光) 前位灯 12V,5W 前转向灯 12V,21W 电 侧转向灯 气 后组 制动灯/后位灯 系 合灯 后转向灯 统 牌照灯 12V,5W 倒车灯 12V,21W 室内照明灯 前雾灯/后雾灯 12V,LED 12V, 21W/5W 12V,21W 前：12V,8W；后 12V，10W 12V，55W/12V,21W 高位制动灯 12V,2W 仪表指示灯 12V,LED 行李室灯 12V,5W -3-8 - PDF Page Organizer - Foxit Software 车辆的主要技术规格 项 空调系统 目 结构型式 制冷剂(HFC134a) 参数/规格 前置式，通过仪表板出风口送风 500g 油/液 发动机冷却液（－30℃以上为－35， 容量 －30℃以下为－50） 数据 发动机润滑油（5W/30 SL） 3.8L 燃油（RON93 及其以上优质无铅汽油） 50L 手动变速箱润滑油（75W/90 GL-4 SAE） 2.0L 自动变速箱润滑油（JWS-3317 或 JWS-3309） 5.6L 液压助力转向油（JWS-2326 或 JWS-2318K） 0.85L 制动液（HZY3）(普通/ABS) 7.4L（含储液罐） 0.35L/0.45L 风窗洗涤液(CHFC25) 3.5L 液压离合器油（HZY3） 0.21L -3-9 - PDF Page Organizer - Foxit Software 驾驶前须知 三.驾驶前须知 1 钥匙及相关使用 1.1 钥匙 1.2 点火钥匙报警器 2 门锁及锁机构 2.1 前门门锁 2.2 后门门锁 2.3 儿童保护锁机构 2.4 背门（两厢）/行李厢（三厢）锁 2.5 中央控制门锁系统（选装） 2.6 无线遥控系统（选装） 2.7 无线遥控钥匙（选装） 3 车窗玻璃的升降 3.1 手动摇窗 3.2 电控摇窗（选装） -3-1 - PDF Page Organizer - Foxit Software 驾驶前须知 4 后视镜 4．1 防眩目型车内后视镜 4．2 车外后视镜 4．3 电控外后视镜（选装） 5 座椅调整 5．1 前排座椅 5．2 后排座椅 5．3 座椅头枕 6 座椅安全带系统 6.1 安全带调节 6.2 前排、后排左右侧安全带 6.3 后排中间位置安全带 6.4 安全带高度调节装置（选装） 6.5 安全带挂钩（选装） 6.6 安全带系统检查 7 辅助安全系统（安全气囊）（选装） -3-2 - PDF Page Organizer - Foxit Software 驾驶前须知 1 钥匙及相关使用 1.1 钥匙 防止车辆被盗的。每辆车的 注意： 钥匙都有自身相应的数码， ● 锁门时，切记勿将钥匙遗忘 只有使用这把钥匙才能起动 在车内，以免给您带来不必 发动机。 要的麻烦。 ◆ 如果需要配置备用钥匙，请 ● 如果您有其它带防盗锁止功 按钥匙的编号与昌河铃木汽 能的车辆钥匙，请不要将该 车特约服务站联系。自行配 钥匙靠近本车的点火开关， 置的钥匙，将无法启动发动 否则可能会发生干涉。 机。 ■ 每辆车配备有两把齿型完全 一致的钥匙，其中一把作为 备用。 ■ 钥匙的功能是： 1. 控制点火开关； 2. 控制前门、背门、行李厢。 3. 防盗功能（选装） ◆ 防盗功能是通过数码识别来 ■ 建议您将备用钥匙妥善保存 ◆ 当钥匙转到“ON”位置时， 好。在钥匙上或钥匙的金属 防盗系统指示灯闪烁，这可 挂签上打印有钥匙的编号。 能是钥匙有问题或防盗系统 建议您找到并确认了该编号 出现故障，请您立即检修。 后，将编号抄录在下表中供 今后备用，以备不慎遗失车 辆钥匙后，与昌河铃木汽车 特约服务站联系，供配钥匙 时使用。 -3-3 - PDF Page Organizer - Foxit Software 驾驶前须知 2 门锁及锁机构 钥匙编号 1.2 2.1 前门门锁 点火钥匙报警器 开。 ■ 如果需要从车外用内侧提钮 锁止车门时，在关闭车门之 ■ 当司机门处于开启状态，而 前，将提钮设定在锁止的位 点 火 钥 匙 仍留 在 点火 开 关 置。关闭车门时，必须提起 （处于 OFF 档或 ACC 档）上， 车门手柄。 2.2 这时，报警器会发出断续的 后门门锁 报警声，提醒您拔出钥匙， 以防您在离开车辆时，不慎 将钥匙遗留在车内，导致不 必要的麻烦。 ■ 锁止：将钥匙插入钥匙孔并 向车后方转动或者将内侧提 钮向下按下。 ■ 开启：将钥匙插入钥匙孔并 向车前方转动或者将内侧提 钮向上拨起。 ■ 左右后门内侧均有一锁止提 ■ 即使提钮在锁止位置，驾驶 钮。按下锁止提钮，门锁为 员侧的车门也可以从内侧打 锁止状态；提起锁止提钮， -3-4 - PDF Page Organizer - Foxit Software 驾驶前须知 门锁为开启状态。 ■ 按下锁止提钮，关上车门即 可锁止车门。 △ !警 ■ 当锁止杆在①位置时，锁止 机构处于锁止状态，此时， 厢）锁 人在车外可以打开车门，而 告 在车内打不开车门。 当锁止 ●行驶中，应将各车门锁止提钮 杆在②位置时，锁止机构不 按下，以防不慎误开车门 起作用。 2.3 2.4 背门（两厢）/行李厢（三 儿童保护锁机构 △ !警 告 ●当有儿童在车内时，应将 锁止机构置于锁止位置。 ■ 在两个后门上，安装了防止 儿童误开门的机构。 ■ 将钥匙插入锁芯顺/逆时针 旋转即可锁止/开启背门锁 或行李厢锁。开启后，拉背 门手柄即可掀开背门，或直 -3-5 - PDF Page Organizer - Foxit Software 驾驶前须知 接掀开行李厢即可。 2.5 ■ 对于三厢车，可通过拨动设 中央控制门锁系统 （选 装） 置在驾驶员座椅左侧地板上 △ !警 告 的行李厢开启控制杆开启行 ●在车辆行驶前应确保背门/ 李厢。 行李厢已经被可靠锁止。 ●锁止背门可以防止尾气进 入车内，也可防止发生事故时 将车内物品甩出车外，以及车 辆行驶时，背门弹起引发事 故。 ■ 您可以用钥匙锁止或开启前 门的同时，锁止或开启车上 所有的车门锁。 注意： ■ 钥匙插入司机门锁芯并向车 ●钥匙仅用于开启门锁，而不应 后方旋转，所有车门锁处于 借助钥匙来掀开 背门或行李 锁止状态；向车前方旋转， 厢门，否则钥匙可能会被折断 所有车门均处于开启状态。 在锁芯中。 ■ 您也可以通过按下图中锁止 /开启按钮来锁止/开启车上 -3-6 - PDF Page Organizer - Foxit Software 驾驶前须知 所有的车门锁。 2.6 无线遥控系统（选装） 内灯接通数秒（开关位于中 间位置时）。 ■ 按下锁止按钮后，请检查所 有的车门是否被确实锁止。 ■ 如果有任何一扇车门没有被 完全关闭，或者钥匙在点火 ■ 无线遥控系统用于在距离车 辆约 5 米的范围之内，锁止 ■ 若汽车装备无线遥控器，也 可以通过操作遥控器锁止或 开启车门。 和开启所有车门。 ■ 操作方法： ◆ 按遥控器锁止按钮一次，全 部车门被同时锁止。此时， 转向信号灯闪烁一次。 ◆ 按遥控器开启按钮一次，全 部车门同时开启。转向信号 灯闪烁二次。与此同时，室 开关上，则不能用锁止按钮 来锁止车门 ■ 使用无线遥控器开启功能 后，在 30 秒之内可以将门打 开。如果在这段时间内没有 开门，则所有的车门将被重 新自动锁止。 ■ 如果按住“锁止”或“开启” 按钮不放,则锁止或开启不 能被重新操作.此时须放开 按钮然后再按。 -3-7 - PDF Page Organizer - Foxit Software 驾驶前须知 2.7 无线遥控钥匙（选装） ■ 无线遥控钥匙是一个敏感电 内的电池，按需更换电池。 ■更换电池 子元件，请遵守下列说明以 5.须根据当地的法律或规定处 理已用完的电池。 ■ 如果遗失了无线遥控钥匙， 防止损坏钥匙。 须尽快与昌河铃木汽车特约 ◆ 不要将钥匙放在诸如仪表板 服务站联系以避免发生盗窃 之类有高温 或潮湿存 在的 或事故的可能性。 地方。 ◆ 避免强烈地敲打或撞击。 ◆ 避免将其放入水内。 1.取下螺丝⑴和盖，从钥匙框里 取出遥控器组件⑵。 ■ 如果无线遥控钥匙不能操作 2.打开遥控器组件⑵，拿下须更 车门，或不能在正常距离内 换的电池⑶，然后装入正极朝 操作，或钥匙上的指示灯发 上的新电池（须使用 CR1616 暗或者不亮。 的锂电池或同等品）。 ◆ 可能附近存在干扰钥匙正常 操作的无线电台或机场的无 线电发射机。 ◆ 电池可能已用尽。检查钥匙 3.将遥控器组件⑵装入钥匙框 并用螺丝⑴将盖紧固。 4.通过操作遥控器确认能否可 开启及锁止车门。 △ !警 告 ●须特别注意以防止小孩 或动物吞咽换下来的电池。 -3-8 - PDF Page Organizer - Foxit Software 驾驶前须知 3 车窗玻璃的升降 3.1 手动摇窗 3.2 电控摇窗（选装） ■ 仅当点火开关旋转到“ON” 位置时，才能操作电控摇窗。 ■ 通过旋转设于车门内板上的 ■ 在司机门上有一个控制司机 摇柄，可以将车窗玻璃升起 门车窗玻璃升降的开关⑴， 或降下，并停留在所需位置。 一个控制前排乘员侧车窗玻 ■ 在前排乘员侧、左、右后排 车门上各有一个可控制本侧 车窗玻璃升降的开关⑸。 璃升降的开关⑵，两个分别 控制左、右后排车窗玻璃升 降的开关⑶、⑷。 ■ 按下开关，车窗玻璃打开； 往上拉开关，车窗玻璃关闭。 -3-9 - PDF Page Organizer - Foxit Software 驾驶前须知 或⑸均不能使各自侧的车窗 正常工作. 玻璃升降，若要恢复到正常 操作，需再按一下锁止开关。 注意： ● 后门车窗玻璃 不能完全下 ■ 司机门车窗玻璃具有自动下 降功能：将 开关⑴完 全按 降，只能下降到约 2/3 的车 窗面积的位置。 下，然后释放，司机门车窗 玻璃将自动完全打开。在自 动下降过程中，拉起开关， 车窗玻璃将停止下降。 ■ 在司机门上还有一个控制乘 员侧车窗玻璃升降的锁止开 ● 电控摇窗开关有自我保护功 关⑹，用来锁止其它门窗玻 能,长时间连续工作或在玻璃 璃的。当按下该“锁止”开 升降停止后仍操作该开关,可 关时，操作开关⑵、⑶、⑷ 能会导致电控摇窗暂时无法 -3-10 - PDF Page Organizer - Foxit Software 驾驶前须知 4 后视镜 △ !警 告 为避免人员严重受伤，必须遵守 以下说明： ■ 车内外的后视镜应调节到视 觉和视野的最佳角度。 ●在关闭电动车窗前，须确认没 4.1 防眩目型车内后视镜 有头、手和身体的其它部分搁在 ■ 将选择拨杆⑴先调到“白天” 车窗上。如果被关闭中的车窗卡 位置，调整车内后视镜位置 住，会造成严重伤害。 到视觉和视野的最佳角度。 ●在无人看管的情况下，不允许 小孩使用电动车窗开关，须使用 开关⑹，锁止其它门窗玻璃开 关，以防止他们意外地使用电动 车窗开关。 ●在离开车辆时需取下点火钥 ■ 当您在夜间驾驶车辆时，将 选择拨杆调到“夜晚”位置， 这样可以减弱后面车辆大灯 照射来的耀眼强光。 △ !警 告 ●选择杆应长期处于“白天” 位置。 ●只有需要减弱后面车辆大 灯照射来的耀眼强光时，才 将选择拨杆调到“夜晚”位 置，同时你必须意识到，在 该状态下，看后面物体将不 如白天清楚。 匙。不要将小孩单独留在车中， 尤其在点火钥匙仍插入的情况 下，以避免因使用电动车窗开关 而被车窗玻璃卡住。 -3-11 - PDF Page Organizer - Foxit Software 驾驶前须知 4.2 车外后视镜 4.3 电控外后视镜（选装） ■ 调整车外后视镜的角度，确 ◆ 调整完毕后将调节开关拨回 中间位置以防无意中触动该 保通过该镜可以观察到您的 开关，发生误调现象。 车辆侧面。 ■ 电控外后视镜的调节开关设 置在司机门上，只有当点火 △ !警 告 ●为了增加视野，车外后视 镜均为凸面镜。相对于平面 镜而言，看见的物体显得更 小、更远。因此在车辆行使 过程中，您应当谨慎、准确 地判断其他物体、车辆与您 的车辆的距离。 开关转到“ACC”或 “ON” 位置时，才可以调节外后视 镜。 ◆ 根据需要按 “L”/“R”开 关以调整左/右外后视镜。 ◆ 根据外后视镜的视野范围， 按调整开关将后视镜的视野 调节到最佳位置。 -3-12 - PDF Page Organizer - Foxit Software 驾驶前须知 5 座椅调整 5.1 ◆ 通过拉起座位外侧的角度调 前排座椅 节器手柄，依靠驾驶员背部 ■ 前排座椅的座垫与靠背通过 压力使靠背转动至所需位 调角机构而连成一体。 置；放开手柄，靠背将锁止 ■ 座椅可以整体前后移动调节 在所需位置。 位置，靠背的角度也可自由 地控制和调节。 ■ 座椅位置、靠背的调节： ◆ 调整设置在前排座椅下部内 ◆ 利用设置在司机座椅外侧的 座椅升高调节手柄（选装）， 侧的调节手柄，可使座椅前 可升高或降低司机座椅的高 后移动。向上拉起手柄，以 度。 体重的轻微压力将座位前后 滑动到满意位置后，放开手 柄即可。 ◆ 调整好后应确保座椅可靠锁 止。 -3-13 - PDF Page Organizer - Foxit Software 驾驶前须知 靠锁止。 5.2 后排座椅 ①、三厢车 ■ 后排座椅为组合、折叠式座 椅。即座垫为整体结构、靠 背为单人可折叠。 ②、两厢车 ■ 后排座椅的靠背可以调整到 不同的角度。 ■ 拉起靠背后面的调整手柄， 将座椅靠背调整到合适的位 置，再释放调整手柄。 ■ 调整好后应确保座椅靠背可 5.3 座椅头枕 ■ 座椅头枕可以减轻车辆发生 意外时乘员受到的伤害，请 将头枕的上部调整到基本与 眼睛平齐的位置。对于高个 子用户，尽可能的调高头枕。 ■ 按住头枕下部的锁销，可以 将头枕往上拔或往下推进行 调整。 △ !警 告 ●在行驶中不得调节驾驶员 座位或靠背，否则座位或靠 背会突然向前 或后方向 运 动，导致车辆失控。因此驾 驶前应确保座椅和靠背已正 确调好。 ●在行驶中不要调整驾驶员 头枕位置。 -3-14 - PDF Page Organizer - Foxit Software 驾驶前须知 6 座椅安全带 △ !警 告 ●在行驶中，驾驶员和乘员必须 始终系牢安全带，以防车辆紧急 制动或发生碰撞时造成伤害。 ●安全带应贴合地从骨盆、胸前 及肩部围过，禁止从腋下、手臂 上或下腹部围过。 ●每副安全带仅可一人使用，不 应两人共用一副安全带（如大人 怀抱一个小孩），这样极其危险。 ●不要将安全带围在你衣服或 口袋中坚硬或易碎的物体（如钢 笔、玻璃等）上，避免在车辆发 生意外时对人身造成伤害。 △ !警 告 ●怀孕的妇女乘车时除了遵循 △ !警 医生的建 议外也 应该系 安全 告 带。 ●当行李厢中放置货物时，应 ●座椅每次调整完毕后，应检 将后排座椅的靠背调整到正常 查座位是否完全可靠锁止。 位置。 ●应避免将安全带织带扭曲使 ●当需要将后排座椅折叠起来 用，否则会造成织带磨损。 用于载货时，请检查货物固定 ●为避免降低安全带的保护能 是否牢靠。货物的堆放高度不 力，应在检查、调整好座椅后， 宜超过前排座椅靠背高度。 再系好并调整安全带。 ●不允许人员乘坐在车辆的行 ●在驾驶过程中，座椅靠背必 李厢，因为那是非常危险的。 须调整到直立的位置，否则安 全带无法提供最大保护作用。 -3-15 - PDF Page Organizer - Foxit Software 驾驶前须知 6.1 安全带调节 △ !警 告 ●应定期检查安全带，如果织带 磨损、被腐蚀、损坏、整个安全 带将失去保护功能，应该立即更 换安全带。如果安全带在一次车 辆碰撞事故中受到破坏，即使破 坏不明显，也应更换整个总成。 ●应避免织带被擦光剂、油脂和 化学物品尤其是蓄 电池酸液沾 染，清洗时可用水和软皂。 ●婴儿使用儿童座 椅乘坐车辆 时，应确保您另外购买的儿童座 ■ 前排座椅为紧急锁止三点式 ■ 安全带的调节应尽可能使舒 安全带，可选装带预张紧装 适性与安全性相协调，安全 置。预紧功能是在车辆发生 带如果调节过松将会大大降 碰撞事故时，快速收紧安全 低保护作用。 带以保护乘员。 ■ 后排座椅装有带自动卷收装 置的三点式安全带（ALR）或 二点式安全带。 ■ 织带长度的调节非常重要， 可 以 在 带 扣正 确 锁紧 的 同 时，向上扯肩带，直至腰带 部分与身体贴合好。肩带部 分 的 斜 向 长度 则 可自 动 调 节，以留出身体活动的余地。 椅符合安全标准。请仔细阅读并 遵守儿童座椅制造 商的产品使 用指南。 -3-16 - PDF Page Organizer - Foxit Software 驾驶前须知 6.2 前排、后排左右侧安全带 6.3 后排中间位置安全带 ■ 系安全带时,笔直地坐在座 后排中间安全带根据具体车辆 位上，背靠座椅，拉住织带 配置不同类型 上的锁舌使织带围过身体， ①两点式安全带（两厢、三厢） 然后将锁舌推入带扣中，听 ■ 使用这种型式的安全带时， 到“卡嗒”声即可。 将 安 全 带 从身 体 前方 跨 过 （尽可能低的位置），将锁 舌插入安全带带扣中，并确 ■调松：增加安全带的长度达到 放松的目的。 认锁止牢靠。解开安全带时， 按安全带带扣红色按钮即可 ■ 解开安全带时，按下带扣锁 解开。 紧装置上的红色开启按钮， ■ 调整：可以通过缩短安全带 即可松开带扣，解开安全带。 的长度达到张紧的目的。 -3-17 - PDF Page Organizer - Foxit Software 驾驶前须知 ② 三厢车三点式安全带（选装） 具体的操作方法见“连接器 的锁合与开启”。 ■ 在系后排中间位置安全带 前，应确定连接器⑴已可靠 ■ 解开安全带时，按下带扣（B） 锁 紧 装 置 上的 红 色开 启 按 钮，即可松开带扣，解开安 全带。 锁合且织带没有扭曲。系安 全带时,笔直地坐在座位上， 背靠座椅，拉住织带上的锁 ■ 三厢车后排中间位置安全带 为三点式结构，包含带扣、 锁舌和可分离的连接器三个 舌（A）使织带围过身体，然 后将锁舌插入中间带扣（B） 中，听到“卡嗒”声即可。 部分。为避免锁舌插错带扣， 中间位置安全带带扣具有 “CENTER”标记，以区别后 排左侧安全带带扣。 ■ 后排座位处于竖立状态时， 应锁好连接器，只有将后排 座位折叠时，才拔开连接器， -3-18 - PDF Page Organizer - Foxit Software 驾驶前须知 △ !警 告 ●为减少碰撞事故中伤害和 死亡的发生，请务必系好安全 带，并确保两边的带扣都已锁 合妥当。 ③ 两厢车三点式安全带（选 装） 分，还装备了一个导向环。 使织带围过身体，然后将锁 在使用安全带时，织带必须 舌插入带扣（B）中，听到“卡 通过导向环。同时为避免插 嗒”声即可。 错带扣，中间位置安全带带 扣具有“CENTER”标记，以 区别后排左侧安全带带扣。 ■ 后排座位处于竖立状态时， 应锁好连接器，只有将后排 座位折叠时，才拔开连接器， 具体的操作方法见“连接器 的锁合与开启”。 ■ 解开安全带时，按下带扣（B） ■ 在系后排中间位置安全带 锁 紧 装 置 上的 红 色开 启 按 前，确定织带已穿过导向环 钮，即可松开带扣，解开安 ⑵，连接器⑴已可靠锁合且 全带。 ■ 两厢车后排中间位置安全带 织带没有扭曲，系安全带时, 为三点式，除包含带扣、锁 笔直地坐在座位上，背靠座 舌和可分离的连接器三个部 椅，拉住织带上的锁舌（A） -3-19 - PDF Page Organizer - Foxit Software 驾驶前须知 ④ 连接器的锁合与拔开 ■ 将车钥匙插入连接器的槽 中，接头即可拔开，卷收好安全 ■ 将锁舌插入带扣中，听到“卡 嗒”声即可。 带，按正确方法存放。 小心 ●当后排座椅折叠时，务必 先拔开连接器，否则将损坏 △ !警 告 ●为减少碰撞事故中伤害和 死亡发生，请务必系好安全 带，并确保织带已穿过导向环 且两边的带扣都已锁合妥当。 织带。 ■ 对于两厢车连接器锁合前， 应从安全带挂钩上解开织 带，并从固定架上取下安全 带，将安全带穿过导向环。 -3-20 - PDF Page Organizer - Foxit Software 驾驶前须知 ⑤ 安全带的存放 6.4 安全带高度调节装置（选 ■ 对于三厢车，安全带完全卷 ■ 对于两厢车，安全带完全卷 收后，将连接器的锁舌插入 收后，将连接器锁舌插到顶 安全带固定器的槽内，妥善 棚上的固定槽内，并将织带 保存。取安全带时，拔出锁 用安全带挂钩固定住。 装） 舌即可。 ■ 可以通过调节安全带上部锁 销来调节安全带的高度，使 安全带搭在外侧肩部的中心 部位。 △ !警 告 ●车辆 在烈 日下或 在高 温天 气下停放时间较长，由于暴露 的锁舌太热，当心不要碰到锁 舌，小心被烫伤。 ■ 调节方法 ◆ 拔出并抓住锁销，上下滑动 锁销到锁止位置即可。 ◆ 调节后，释放锁销，并使其 可靠锁止。 -3-21 - PDF Page Organizer - Foxit Software 驾驶前须知 6.5 安全带挂钩（选装） 6.6 安全带系统检查 7 辅助约束系统（安全气囊） (选装) △ !警 告 ●本章节的内容介绍了辅助约 束系统（安全气囊）的重要知识， 请您认真阅读并严格遵守各项 规定，以减轻车辆发生意外时乘 员可能遇到的伤害。 小 心 ●移动座椅靠背时，务必将 安全带夹在挂钩上，这样织 带就不会被靠背，座椅铰链 或座椅插销钩住，以保护安 全带系统不受损坏。 ●在行驶中，驾驶员和乘员须始 ■ 定期检查安全带系统，确保 终系牢安全带，因为在碰撞事故 安全带没有被损害，系统能 中，安全带与安全气囊是相互协 正常工作。检查织带、带扣、 调共同起保护作用的，安全气囊 锁舌、卷收器、底座、导环。 也无法替代安全带的功能。 安全带损坏或不能正常工 作，应该立即更换。 ■ 除了安全带之外，该车辆在 司机侧及副司机侧可选装辅 -3-22 - PDF Page Organizer - Foxit Software 驾驶前须知 助约束系统（安全气囊）。 ■ 司机侧安全气囊位于转向盘 中心盖的背部，副司机侧安 全气囊位于副司机侧仪表板 的背部。用于标识安全气囊 位置的英文“SRS AIR BAG” 模 刻 在 安 全气 囊 上盖 的 表 面。 ■ 乘员不要将身体或身体一部 ■ 在汽车侧碰撞、后碰撞、翻 分重压在装配安全气囊的部 滚或轻微的碰撞过程中安全 位，也不要在它的上面放置 气囊不会被触发。 物体，因为它将使安全气囊 的正确触发受到影响，甚至 对乘员会造成严重伤害。 ■ 安全气囊将在下图所示的箭 头之间的阴影部分发生严重 前方碰撞时触发。 -3-23 - PDF Page Organizer - Foxit Software 驾驶前须知 安全气囊系统检测能力的维 ■ 为了避免零部件损坏和安全 气囊误触发，在对安全气囊 △ !警 告 ●不要在前排乘员座椅上安 装使用“脸朝后”的儿童座椅。 因为一旦前排乘员侧的安全 气囊触发，“脸朝后”的儿童 ■下图所示事故下，安全气囊也 可能不会被触发。 座椅靠背因为与触发后的气 囊距离太近，会导致座椅内的 儿童受到严重的伤害。 进行电气维修检查前，点火 钥匙应在“LOCK”位置停留 或拔出后至少 90 秒钟以上。 ■ 当您的车上装备了安全气囊 但没有被触发过，请不要敲 打车身各部位，以免发生危 险。如确实需要，请与维修 单位协商。 修单位检查或维修安全气囊 系统。让没有检测能力的维 修单位检查或维修安全气囊 ■ 如果您的车辆发生了前部碰 撞事故，无论安全气囊是否 被触发，您都应尽快到具备 系统将会使系统不能正常工 作，以至造成人身伤害。 -3-24 - PDF Page Organizer - Foxit Software 驾驶前须知 -3-25 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 五、控制开关、仪表板、附件及操纵机构 1 位于转向柱上的控制开关 1.1 点火开关 1.2 灯光控制开关 1.3 风窗玻璃喷水洗涤器及刮水器控制开关 1.4 转向柱调角器控制开关 1.5 喇叭控制开关 2 位于仪表板上的控制开关及部分机构 2.1 仪表板 2.2 组合仪表 2.3 危险警告开关 2.4 后车窗除雾器开关 2.5 前照灯光轴位置调整开关 2.6 外后视镜除雾器开关 2.7 前雾灯开关 2.8 点烟器和烟灰盒 2.9 手套箱 2.10 信息显示器 3 加热/通风、空调系统 -4-1 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 3.1 通风口 3.2 暖风机 3.3 加热/通风系统操作介绍 3.4 空调器 4 车辆上的其他控制机构和装置 4.1 茶杯固定座及物品贮藏区 4.2 遮阳板 4.3 燃油加注口 4.4 扶手 4.5 室内照明灯开关 4.6 前室内灯 4.7 发动机舱盖开启开关 4.8 驻车制动手柄 4.9 踏板 4.10 变速器操纵手柄 4.11 后排座椅折叠 4.12 座椅扶手 4.13 备用插座 4.14 衣帽钩 4.15 眼镜盒 -4-2 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.16 4.17 4.18 4.19 4.20 4.21 4.22 4.23 4.24 4.25 4.26 拖车挂钩 随车工具 灭火器 座椅储物区 两厢车行李室罩 两厢车行李室照明灯 三厢车行李舱照明灯 行李架固定梁 收放机天线 收放机或 CD 机 三角警告标牌 5 专用车的装置和结构 5.1 警车 5.2 囚车 5.3 专用装置技术参数 5.4 警灯的使用 5.5 警报器的使用 -4-3 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 1 位于转向柱上的控制开关 △警 ! ■ 告 在车辆的转向柱上设置有五种 ■ 类型的控制开关，下面分别对 停车时关断全车电源的位置， 各开关的操作方法进行介绍。 在此位置时，全车附属设备和 ●为减少伤害的发生，不要 采用手从转向盘中央穿过 的方式操纵开关。 LOCK（关闭）档：这是正常的 发动机均断电，车钥匙也只有 1.1 点火开关 在该位置才能够被拔出，拔出 ■ 点火开关上有四档位置（档位的 车钥匙后，左右轻微转动转向 指示模刻在点火锁上），功能 盘后，转向盘即被锁止而不能 如下： 转动。 ■ 对于 AT 车，如配备无线遥控系 统，只有当换档操纵杆位于“P” 位置时才能转到“LOCK”档位 置 。 ■ 插入车钥匙后，将点火开关顺时 针转到“ACC”或“ON”档，即 可解除转向盘的锁定。如果转 动点火开关困难，请在转动点 火开关的同时，将转向盘左右 -4-4 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 轻微晃动即可。 ■ ACC（附属设备）档：收放机等 附属电气设备可以操作，但发动 ■ ■ △警 ! 告 小 心 机停止， ● 车辆行驶时，不要随意转 ● 每次起动发动机的时间不应 ON（接通）档：正常操作位置， 动、拔出点火钥匙，否则转 长于 15 秒。如果起动失败，中 全车所有电路均接通。 向盘将被锁住而导致失去转 间应间隔 15 秒后再进行起动。 START（起动）档：当钥匙转到 向控制。 如果数次起动仍不能成功，应立 此位置时，起动机起动，起动后， ● 尽量不要让小孩单独留 即对供油、点火系统进行检查或 应立即松开钥匙，钥匙松开后将 在车内。如果必须，您应该 到指定的售后网点维修。 自动弹回“ON”档位置，切断起 取走钥匙，因为无人照看的 ● 发动机不在运转中时，不得 动电源。 小孩可能会起动车辆而导致 将点火开关保持在“ON”档位置， 人身伤害。 以防止蓄电池的放电和点火器 的损坏。 -4-5 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 1.2 灯光控制开关 ■ 灯光控制开关位于转向柱管的 左侧，操作方法如下： ◆ 中间位置档：此时前、后位灯、 牌照灯、仪表照明灯均接通点 能不受点火开关和其它灯光 控制开关的控制。 亮。 ◆ 第三档：此时除前述灯均点亮 外，前照灯（即大灯）也接通 点亮。 ■ 前照灯接通情况下，把杆向 外推（位置 1），远光则亮， 把杆拉向自己（位置 2），近 光灯亮。远光灯亮时，仪表 ① 照明灯光开关： 板上的远光指示灯同时会 ■ 旋转控制杆末端的旋转钮操 亮。 作照明灯光开关。 ■ 使用超车灯（远光灯）时， ■ 旋转钮上共有三个档位： 只需将杆完全拉向自己（位 ◆“OFF”档：所有的灯光电路均 置 3），此时前照灯闪烁（变 断路。 ② 灯未关报警器 ■ 当司机门处于开启状态时， 拔出点火钥匙后，而未关闭 灯光，报警器会发出断续的 报警声，提醒您关闭灯光。 光）作为超车信号。完成后 它将自动回位。变光控制功 -4-6 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ③ 后雾灯开关 注意： 灯光控制杆顺转向盘旋转方 ● 当照明控制开关旋转当“OFF” 向向下推，左侧转向灯被接 位置时，后雾灯开关将自动失 通，向外发出左转信号。转向 效。 操作结束后，将转向盘回转到 ④ 转向信号开关操作： 中间位置，转向灯自动关闭。 ■ 对车辆进行诸如变换车道等 轻度转向操作时，由于转向盘 ■ 只有在照明控制开关处于第 的旋转行程较小，当您结束操 三档位置时，才能自由操作 作将转向盘回转到中间位置 后雾灯控制旋钮打开或关闭 后，转向灯不会自动关闭，需 后雾灯。后雾灯打开后仪表 要您将灯光控制杆拨回中间 板上的后雾灯指示灯将点 位置关闭转向灯。 亮。 ■ 后雾灯打开后，照明控制开 ■ 当点火开关处于“ON”档位 关从第三档转到第二档，后 置，将灯光控制杆顺转向盘旋 雾灯不灭。此时可以操作后 转方向向上推，右侧转向灯被 雾灯控制旋钮关闭后雾灯。 接通，向外发出右转信号；将 -4-7 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 1.3 风窗玻璃喷水洗涤器及刮水 ① 前风窗刮水器控制开关 器控制开关 该档。当控制杆拨到该档时， “INT TIME ”环可用来调节 刮刷的时间间隔，将环向上 转增加刮刷时间间隔，将环 向下转时则减少时间间隔。 ◆ “LO”档：将控制杆拨到该 档，刮水器处于低速接通运 转状态。 ■ 风窗玻璃喷水洗涤器及刮水 器控制开关位于转向柱管的 右侧，与灯光控制开关和转向 信号控制开关构成组合开关， ■ 该开关共有四档，通过顺转向 ◆ “HI”档：将控制杆拨到该 盘旋转方向拨动该开关进行 档，刮水器处于高速接通运 操作： 转状态。 ◆ “OFF”档：此时刮水器处于 关闭状态。 ◆ “INT”档：将控制杆拨到该 只有当点火开关处于“ON”档 档，刮水器处于间歇接通运 位置时，操作才有效。具体操 转状态。当下小雨或有薄雾 作方法如下： 状态时驾驶车辆，适合使用 -4-8 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ② 前风窗喷水洗涤器控制开关 ③ 后窗玻璃喷水洗涤器及刮水 △警 ! 告 器控制开关（选装） ● 刮水器仅用于刮除前风窗 玻璃上的水。如果积有厚雪或 冰层，应事先清理并开启前风 窗玻璃除霜加热系统后，再开 ■ 将控制杆拉向自己后（松手 启刮水器。 后自动弹回原位），将接通 ● 当前风窗玻璃喷水洗涤器 前风窗玻璃喷水洗涤器中的 停止喷水时，应立即放开控制 喷水泵电机，向前风窗玻璃 开关。因为在无洗涤液时，启 喷水，如果刮水器不在“INT” 动喷水泵电机，将会损坏电机， 档，刮水器将自动接通“LO” 此时应尽快补充风窗玻璃洗涤 档，运行数次。 液。 ● 不应在干燥状态下使用刮 水器，因为会损坏风窗玻璃和 刮水器刮片。 ■ 打开后刮水器，需握住控制杆 末端进行顺时针旋转操作： ◆“INT”档：刮水器处于间歇运 转状态。 ◆“ON”档“：刮水器处于运转 状态。 ■ 使用后洗涤器，可在“ON”档 顺时针方向旋转或在“OFF” 档逆时针旋转到最大位置。此 -4-9 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 转向柱调角器控制开关位于 1.5 喇叭控制开关 作，释放后，旋钮将自动回到 转向柱管的左侧，用于调整 ■ 原位 转向盘高度。 时刮水器、洗涤器将连动工 △警 ! 告 ■ ■ 按下位于转向盘中央的喇叭 按钮，喇叭将鸣响。 按下控制杆启动转向柱调节 器控制开关。 ● 使用前一定要清理后 ■ 窗玻璃刮片上的积雪或冰 根据需要调整适合的转向盘 高度并抬起控制杆，锁住转 层，否则将损坏电机。 向柱调节器。 ■ 使用前，来回转动转向盘， 确保转向盘与转向柱管已牢 1.4 转向柱调角器控制开关 固的锁紧。 （选装） △警 ! ● 告 车辆行使时，严禁调整转 向盘的高度，否则车辆将失去 控制，导致意外发生。 -4-10 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 2 位于仪表板上的控制开关及部分机构 2.1 仪表板 1 组合仪表 2 点火开关 3 照明灯/转向信号灯/变 光开关 4 风窗玻璃洗涤器及刮水 器开关 5 危险警告开关 6 其它开关(选装) 7 暖风控制面板 8 音响设备(选装) 9 点烟器/烟灰盒 10 发动机罩开启手柄 11 中央出风口 12 侧通风口 13 侧除霜出风口 14 手套箱 16 安全气囊(选装) 15 保险丝盒 17 信息显示器 -4-11 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ①车速表/里程表/短距离里程表 (选装) 2.2 组合仪表 装配自动变速器车组合仪表 1. 2. 3. 4. 5. 6. 7. 8. 装配手动变速器车组合仪表 车速表 里程表/短距离里程表 里程表/短距离里程调整键 仪表照明控制键（选装） 发动机转速表 燃油油量表 发动机水温表 其它指示灯或警告灯 ■ 车速表指针指示汽车当前的行 驶速度，单位是 km/h（公里/ 小时）。 ■ 点火开关位于“ON”位置时， 里程表显示汽车已行驶的总里 程数；短距离里程表显示两个 不同状态的行驶里程数。如状 态 A 可设定为短距离行驶的里 程，而状态 B 可设定为两次加 -4-12 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 油之间累计行驶的距离，单位 按住该键直至仪表被设定为零 是 km（公里）。 为止。短距离里程表 B 调整至 小 心 ② 仪表照明控制键（选装） 零，方法相同。 ● 注意观察里程表数值，并根 据里程表数值按第八章《定期 维护表》规定的项目进行检查 与维护。 ■ 操作调整键，可变换里程表/ 短距离里程表的显示，以及将 短距离里程表调整至零。 ■ 当灯光控制杆旋转到第二档或 第三档时，操作该键，可调节 仪表照明的亮度。 ◆ 要变换仪表的显示时，顺序按 下并释放该键。每按一次，仪 表将根据里程表到短距离里程 表 A 到短距离里程表 B，然后回 到里程表的顺序进行变换。 ◆ 要将短距离里程表 A 调整至零， 先显示出仪表 A 的读数，然后 -4-13 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ③ 发动机转速表 ④ 燃油油量表 ■ 如果低燃油位警告灯⑴点亮 表示油箱内还剩约 7.5 升, 需 要尽快补充燃油。 ■ 标志 2 表示加油口位于车辆的 左侧。 注意： ● 在斜面或转弯时,将引起燃油 箱内的燃油晃动,燃油表的指 ■ 转速表的读数是指发动机曲轴 的每分钟转数。 针可能摆动或低燃油位警告灯 ■ 点火开关位于“ON”位置时， 较通常早些发亮。 油量表指针近似指示燃油箱内 的燃油量。指针在“F”位置 ， △警 ! ● 告 在驾驶车辆时，尽量不要 使发动机的转速达到转速表中 表示油箱接近加满；如果指针 接近“E”的位置时，表示油量 不足，需要尽快补充燃油。 红色区域内，否则会对您的发 动机造成严重损坏。 -4-14 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ⑤ 发动机水温表 ⑥ 其它指示灯或警告灯 罐内的制动液面也会相应地 (-)、制动系统警告灯 有所降低，应根据正常的维护 周期补充制动液。 △警 ! 告 如果发生下列任何一种情况， ■ 正常情况下，当点火开关在 应立即将车辆停在安全地方并 “ON”或“START”位置时， 与专业维修点联系， 该灯亮；或者点火开关在“ON” ● 发动机在运转过程中，即使 该表表示发动机冷却系中冷却 时，实施了驻车制动，该灯也 释放了驻车制动，该灯仍亮， 液温度的高低。在正常行驶条 亮，而在发动机起动并解除驻 说明制动系统不正常。应用力 件下，指针应保持在“ H”和 车制动后该灯应该熄灭。 踩制动踏板，谨慎地将车辆停 “C”之间。如指到“H”旁的 ■ 装备防抱死（ABS）系统的车 靠安全地带。此时制动踏板行 ■ 当点火开关位于“ON”位置时， 红线位置时，表示发动机过热， 辆，即使驻车制动被释放，该 程将加大，制动距离也将变长。 此时应立即停车，待发动机冷 灯都将点亮数秒。 ● 发动机在起动后并且停车 却后按第七章的说明进行检查 和处理。 ■ 制动液液位低于下线时，该灯 制动器已释放，该灯未熄灭。 亮。因制动器具有自动调节功 ● 当点火开关在“ON”或 能，随着摩擦片的磨损，储液 “START”位置时，该灯未亮。 -4-15 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 (二)、防抱死制动系统（ABS）警 告灯（选装） ■ 当制动防抱死系统失效时，制 系统。 动系统功能等同于普通的未装 注意： 备制动防抱死系统时的功能。 ● 当发动机润滑系统压力不足 (三)、发动机润滑油油压指示灯 而导致油压指示灯不亮时，起 动发动机，会对发动机造成严 重损坏。 ■ 当车辆上装备有制动防抱死 系统（ABS）时，通过位于组合 仪表上的制动防抱死系统警告 灯提示该系统是否工作正常。 ■ 点火开关转到“ON”位置时， 该灯闪亮后即熄灭，表示制动 防抱死系统自检正常。如果该 灯一直亮着或者行车时突然亮 起，制动防抱死系统可能有故 障，您应该到专业维修单位检 查该系统。 ● 不要根据油压指示灯的指示情 ■ 正常情况下，当点火开关接到 “ON”位置时，该灯亮，而在 发动机起动后该灯熄灭。 况来加注机油，而应定期检查 机油量。 (四)、充电指示灯 ■ 如果发动机润滑系统压力不 足，则当点火开关接到“ON” 位置时，该灯常亮。 ■ 车辆行驶过程中如果该灯突然 点亮，此时应立即停车并关闭 ■ 正常情况下，点火开关接到 发动机，检查油面高度或请利 “ON”位置时，该灯亮，而在 亚纳汽车特约服务站检修润滑 发动机起动后该灯熄灭。 -4-16 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ■ 如 果 蓄 电池 充 电系 统异 常 ■ 点火开关转到“ON”位置时， ■ 当车辆上装备有安全气囊时， 时，则当点火开关接到“ON” 乘员侧佩带安全带警告灯点 通过该灯提示安全气囊系统是 位置时，该灯常亮。此时应 亮，当安全带系上后，该警告 否正常工作。 立即停车并关闭发动机检查 灯熄灭。 AS 或请利亚纳汽车特约服务站 维修。 (五)、佩带安全带警告灯（选装） ■ 在安全 气囊系 统正常的 情况 下，当点火开关转到“ON”时， (六)、安全气囊警告灯(选装) 气囊系统有故障，请到利亚纳 驾驶员侧佩带安全带警告 汽车特约服务站检查该系统。 灯点亮，如果配置有声音警 告装置，会同时发出警告 当安全带系上后，警告灯和 警告声同时解除。 熄灭表示系统自检正常。 ■ 如果该灯一直亮着，表示安全 ■ 点火开关转到“ON”位置时， 声，提醒驾驶员系上安全带, 该灯自动点亮几秒钟后即自动 △警 ! ● 告 (七)、检查发动机警告灯 当点火开关转转到“ON” 位置时，安全气囊警告灯不亮 或保持亮的状态时间超过 10 秒 钟、或在驾驶过程中该灯突然 亮起,说明该系统有故障，请您 到利亚纳汽车特约服务站检 修。 ■ 车辆的排放控制系统、发动机 管理系统是由计算机控制的， 通过该警告灯向您提示该系统 -4-17 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 是否有故障。 小 ■ 系统正常时，当点火开关转到 “ON”位置时，该灯会亮起。发 动机起动后，该灯会自动熄灭。 ■ 如果当点火开关转到 “ON” 位置时，该灯不亮、或发动机 起动后，该灯仍亮、或发动机 运转时，该灯突然自动点亮， 表明汽车的排放控制系统、发 动机管理系统出现故障。 心 (九)、关门警告灯(选装) ●当汽车的排放控制系统、发 动机管理系统出现故障时，请 立即到利亚纳汽车特约服务站 进行检查。长时间带故障运行， 会导致系统永久性失效，严重 影响汽车的燃油经济性和驾驶 性能。 ■该灯一直亮着，直到所有门完全 关闭(包括三厢车尾门)。 (十)、O/D 关闭指示灯 (八)、防盗系统指示灯(选装) 注意： ●请使用优质 RON93 号以上无铅 ■当点火开关转到“ON”位置时 汽油，如经常使用不符合要求的汽 油，汽车的排放将受到影响，该故 障灯也可能会点亮 ■ 当点火开关转到“ON”位置时， 该灯自动点亮表示系统自检正常。 如该灯一直闪烁, 提示防盗系统 出现故障,请到利亚纳汽车特约服 务站维修。 且自动变速器处于四档模式时, 该灯点亮数秒表示系统自检正 常。 ■当点火开关转到“ON”位置时 且自动变速器处于三档模式时 -4-18 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 (无超速档),该灯一直点亮。 (十一)、后雾灯指示灯 ■当接通后雾灯时,该指示灯亮. (十二)、左/右转向信号指示灯 ■ 当接通左/右转向信号灯开关 时，相应的左/右转向信号指示 灯与车外对应侧的转向信号灯 同时闪亮。 ■ 当接通紧急闪光灯开关时，左 右转向信号指示灯和所有转向 信号灯一起闪亮。 -4-19 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 (十三)、前照灯远光指示灯 ■ 2.3 危险警告开关 2.4 后车窗除霜器开关（选装） 当接通前照灯远光开关时，该指 示灯亮 ⑦ A/T 档位选择指示 ■ 按下危险警告开关，打开危险警 当点火开关转到“ON”位置时， ■ 告灯, 车上所有的转向灯均同时 按下该开关，指示灯发亮，对后 被接通点亮，起到向其它车辆发 车窗进行除霜或除雾操作。再按 出危险警告的作用。再次按下该 一次开关，关闭除雾器。 开关即关闭转向灯。 小 ■ 心 注 意 当点火开关转到 “ON”位置时， ●除非紧急情况，否则请不要开启 ●当车窗表面清洁后，立即关闭除 显示自动变速器选择的挡位。 该开关。当开启该开关后，转向灯 霜器，长时间使用除雾器会消耗 控制开关将不起作用。 大量的电. -4-20 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 2.5 前照灯光轴位置调整开关（选 装） ■ 根据车辆实际载荷的不同，按下 表调整前照灯的光轴位置。 载荷状态 当点火开关转到“ON”位置时， ■ 2.7 前雾灯开关（选装） ■ 将灯光控制开关转到第二档或 按下该开关，指示灯发亮，对外 第三档位置时，按下前雾灯开关 开关 后视镜进行除霜或除雾操作。再 即可同时打开前雾灯（开关上的 位置 按一次开关，关闭除雾器。 指示灯也点亮）。再按一下该开 仅驾驶员 0 驾驶员+1 位乘客（前排） 0 驾驶员+4 位乘客 1 驾驶员+4 位乘客,且载货 2 驾驶员+满载货物 2.6 外后视镜除霜器开关（选装） 注 意 关，将关闭前雾灯。 ●当外后视镜表面清洁后，立即关 闭除霜器，长时间使用除霜器会 消耗大量的电. 2.5 -4-21 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 2.8 点烟器和烟灰盒 除烟灰。如果要清除后部盒内烟 2.9 手套箱 灰，可先向下按盒体上的金属卡 板，再将它完全拉出卡槽即可。 按住盒体上的金属卡板，可将它 重新安装进卡槽。 ■ 点烟器和前部烟灰盒均装在仪 ■ 往外拉箱盖上的手柄，即可打 表板中央控制台的下部，按一 开手套箱；往上推箱盖即可关 下盒盖即可打开，然后使用点 上。 烟器和烟灰盒。 ■ 如手套箱配备锁，插入钥匙顺 ① 点烟器（选装） 时针方向旋转锁上箱子，逆时 ■ 将点烟器按到底再释放它，点 针方向旋转打开箱子。 烟器会自动加热，加热完毕后 它会自动弹回原位，此时点烟 器已可用。 ② 烟灰盒 ■ 前部烟灰盒可以从支座抽出清 △警 ! 告 △警 ! ●烟灰盒用完后,应推回原位, 告 推回原位之前应检查烟头是否 ●在行驶中应关好手套箱盖， 完全熄灭。不要将废弃物品扔 否则当发生事故时可能引起伤 进烟灰盒,否则可能导致火灾。 害。 -4-22 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 2.10 信息显示器（选装） ■ 当灯光控制开关旋转到第 2 或 第 3 挡位置，信息显示器的背 景光减弱，通过按“ILLUMI” 按钮（3）调整背景 亮度。当灯光控制开关位于 “OFF”位置，背景亮度不能调 ■ 当点火开关位于“ACC”或“ON” ◆ 节。 位置时，信息显示器显示车外 ■ 温度显示不能调节。 温度及时间，设置方式如下： 注意： 按下 “H”按扭（1）1 秒钟以 ● 低速行驶或停车状态下，温度 上, 设置具体的小时。 显示不准确。 ◆ 按下 “M”按扭（2）超过 1 秒 钟以上, 设置具体的分钟。 -4-23 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 3 加热/通风、空调系统 图中： 3.1 通风口 1、风挡玻璃除雾通风口 ■ 在仪表板的中央和两侧及上部 2、侧除雾通风口 都设有出风口。可以通过拨动出 3、侧送风口 风口百叶窗格栅上的调节钮调 4、中央送风口 节出风风向。 5、下送风口 ■ 当侧送风口处于“打开”状态时， 按指定的送风模式送风。 -4-24 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 3.2 暖风机 ■ 暖风机具有通风、取暖和除雾 功能。它是利用发动机冷却水 为热源，使空气通过热交换器 ② 风速控制钮/内、外空气循环开 关（2） ■ 旋转风速控制钮 B 选择送风速 度。 加热后经仪表板通风口吹出， ■ 内、外空气循环开关是用来选 从而提高车内气温。暖风机控 择暖风机输出空气模式为内循 制面板如图所示： 环（空气在车内循环流通）或 切换。 ◆ 内送风模式适合在多尘路面、 浑浊或需迅速提高车内温度下 使用，用于隔绝外界空气。 ③送风模式选择器（3） 外循环（引入外部新鲜空气） 送风模式。 ■ 通过按该开关，选择需要的进 风模式，同时对应的指示灯亮， ① 温度控制钮/空调开关（1） ■ 该控制钮 A 用来控制暖风机送 每按一次，内外循环进行一次 ■该选择器是用来选择下列功能 的送风模式 (一)、位置（c）：通风位置 风温度。 ■ 打开或关闭空调系统。 ■ 暖风机通过中央和侧出风口 -4-25 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 送风。 出，前挡除雾送风口和侧除雾 (二)、位置（d）:双级加热位置 送风口也有轻微风量送出。 时，自动启动空气外循环模式。 3.3 加热/通风系统操作介绍 (四)、位置（f）：加热和除雾位 ① 自然通风 置 ■ 选择“通风”及“外空气循环” 模式，将温度控制钮旋转到感 觉舒适的位置，风速控制钮旋 ■ 暖风机通过下出风口送暖风， 转到“OFF”位置，车辆行驶时， 通过中央和侧出风口送出温度 稍低的空气。但是，当温度控 制钮（1）旋转到“COLD”末端 或“HOT”末端时，下出风口、 中央出风口和侧出风口的气流 温度是相同的。 新鲜空气从车外流向车内。 ■ 暖风从下送风口，前挡除雾送 风口，侧除雾送风口和侧送风 口送出。 (五)、 位置（g）：除雾位置 ② 强制通风 ■ 除将风速控制钮旋转到“OFF” 以外的位置，其它与自然通风 所描述的步骤相同。 ③ 正常加热（引入车外空气加热） (三)、位置（e）:加热位置 ■ 选择“暖风”及“外空气循环” 模式，将温度控制钮旋转到感 ■ 暖风从前挡除雾送风口，侧除 ■ 暖风从下送风口和侧送风口送 雾送风口和侧送风口送出。 觉舒适的位置，风速控制钮旋 转到“高速”位置以提高加热 ■ 当送风模式位于（f）或（g） -4-26 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 速度。 比脚部（下部）出风要凉一点。 3.4 空调器 ④ 快速加热（用内空气循环加热） ⑥ 除雾和脚部加热 ■ 除选择“内空气循环”模式之 ■ 选择“加热和除雾”及“外空 冷气，并具有除湿功能。系统 外，其它与正常加热描述的步 气循环”模式，将温度控制钮 通过暖风机控制面板上的空调 骤相同。如果以此方法长时间 旋转到所需的位置，风速控制 开关“A/C”控制。按下该按钮， 加热，车内空气会变污浊，玻 钮旋转到“高速”位置。当风 并将风速控制钮旋到除“OFF” 璃窗也会变模糊。因此，此方 窗玻璃变清晰后，可降低风扇 档以外的位置时，空调系统开 法仅用于快速加热，应尽早改 转速和加热温度。 始运行，此时指示灯会亮。再 为正常加热。 ⑤ 双级加热（面部冷风、脚部暖 风） ■ 空调器可以为车上的乘客提供 ⑦ 除雾 按一下该“A/C”开关，空调关 ■ 选择“除雾”及“外空气循环 闭，指示灯熄灭。 模式，将温度控制钮旋转到所 ■ 在空调运行时，发动机的转速 ■ 选择“双级加热”及“外空气 需的位置，风速控制钮旋转到 会有轻微变化，这是正常现象。 循环”模式，温度控制钮及风 “高速”位置。如果将风速控 ■ 系统操作介绍 速控制钮旋转到感觉舒适的位 制钮旋转到更高的温度位置时 ①正常制冷（使用外循环空气） 置，此时，除了温度控制钮位 可提高除雾速度，当风窗玻璃 ■ 按下空调开关，选择“通风” 于“COOL”末端位置外，从中 变清晰后，可降低风扇转速和 及“外空气循环”模式，温度 央送风口和侧送风口出来的风 加热温度。 控制钮及风速控制钮旋转到感 -4-27 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 觉舒适的位置。如果要提高制 冷速度，可将风速控制钮旋转 旋转到“高速”位置。 ② 快速制冷（使用内循环空气） ■ 选择“内空气循环”模式，其 它步骤与正常制冷中所描述的 相同。 ③ 除湿 ■ 按下空调开关，选择 “外空气 循环”模式，将送风模式、温 度控制钮及风速控制钮旋转到 感觉舒适的位置。 ■ 空调能除掉空气中湿气，即使 送风模式在“除雾”或“加热 除雾”状态送暖风时也可以打 开空调帮助保持车窗清晰。 △警 ! 告 ●制冷剂是一种极易吸收热量 的物质，当暴露于空气中时会立 刻冻结与它相接触的物体表面， 包括你的眼睛，因此，在检修空 调系统时要特别注意避免与之 接触，最好要佩戴眼镜。一旦大 量液态制冷剂接触皮肤，要马上 用大量清水冲洗，然后用清洁的 凡士林涂在皮肤上，并去医院治 疗，千万不要用手乱搓。 ●制冷剂在明火的情况下会变 成剧毒物质，因此维修时严禁烟 火，而且在空气中，含量过多会 使人窒息，因此，维修时应在通 风良好的场地进行 空调使用提示 ●调整出风口百叶窗方向，可 调整送风风向。 ● 发动机停转后，应使暖风 机、鼓风机停止工作，以免耗 费蓄电池的电能。 ● 使用空调时，应将车窗门 关闭。夏日停放车辆时，应尽 量避免阳光直射。 ● 当车辆长时间停在阳光下， 车窗紧闭，如果此时打开空调， 可以将进风模式处于“外循环” 位置，风扇速度置于高速，并 且短时打开窗户再关上，然后 再将进风模式置于“内循环” 位置，则车内凉得更快。 -4-28 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4 车辆上的其它控制机构和装置 空调使用提示 ●定期清洗冷凝器表面，可用压 4.1 茶杯固定座及物品贮藏区 茶杯固定座位于中央控制台和 ■ 缩空气或冷水冲洗，但严禁用蒸 后排座椅扶手上（选装），用于 汽清洗。 固定茶杯。 ●冬季不使用空调机，也应每月 至少 1 次开动 1 分钟使之循环， △警 ! 告 使系统能得到充分润滑，有利于 ●茶杯固定座中不宜放置盛着 保护空调部件。 滚烫热水的茶杯，或尖硬锋利、 ● 空调器使用的制冷剂牌号 易碎的物品，因为在汽车突然 为 HFC134a，正确使用制冷剂，否 停车或发生碰撞时，这些物品 则会损坏空调系统。不同牌号的 可能会被甩出伤害乘员。 制冷剂不能混用。 ● 为了清除车内的污浊空气，可 暂时将空气输入控制键切换到 “外循环”位置，但在通风完毕 后应记住将键移回“内循环”位 置，然后打开空调。 -4-29 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.2 遮阳板 4.3 燃油加注口 ■ 本车必须使用 RON93 及其以上 ■ 将遮阳板翻下时可用来遮挡 透过风档玻璃上部射来的耀 ■ 燃油加注口位于车的左后部。 眼光线。 同时也可以将它打 ■ 燃油加注的方法： 开用来遮挡来自侧面的耀眼 ◆ 拉起驾驶员座椅左侧地板上的 光线 ■ 用于存放 CD 或各类光盘。物品 贮藏区位于 CD 架下，用于放置 一些体积较小的物品。 车用优质无铅汽油。 ■ 不用时则将它转向车顶。 燃油加注口开启控制杆，打开 燃油加注口门。 注意： ● 当解开或挂上遮阳板时，手应 握在硬塑料部分，否则可能会 损坏遮阳板， -4-30 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ◆ 逆时针方向慢慢旋出加油口 4.5 室内照明灯开关 4.4 扶手 盖，即可加油。 ◆ 加完油后，顺时针方向将加油 口盖拧回去，直到听到加油口 扶手用于给乘客提供方便。扶手 ■ 带有阻尼器，回弹轻柔。 置时，仅车门（除尾门外）为开 △警 ! ◆ 将燃油加注口门推回原位。 建议：燃油箱内应保证有 1/3 总容 量以上的燃油。 ①位置时，无论车门是开启还是 关闭状态，室内灯均亮；在②位 盖中的棘轮产生“嗒、嗒”声， 说明加油口盖已拧紧。 ■室内灯开关有三个滑动位置：在 告 启状态才亮；在③位置时，无论 ●不要将物品挂在扶手上，它 车门处于开启或关闭状态，室内 可能会影响驾驶员的视线而引 灯为关闭状态。 起事故，在汽车颠簸时或发生 △警 ! 告 ● 缓慢地拧开燃油箱盖， 事故时，晃动的物品可能会被 甩出，伤害乘员。 否则因箱内燃油压力过大喷 出造成伤害。 -4-31 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.6 前室内灯 ■ 车辆规格不同，与室内灯开关 操作相关的车门数量也不相 同。如打开车门时在门框上能 看见橡胶按钮，则此门与室内 灯开关操作有关。但两厢式轿 车，尾门即使没有橡胶按钮， 也与室内灯开关操作有关。 ■ 按前室内灯开关，该灯被打开， 再按一次，该灯被关闭。 4.7 发动机舱盖开启开关 ■ 在仪表板左下侧有一发动机舱 盖开启开关，拉起该开关，可 以将发动机舱盖的锁机构脱 开，用手指拨动发动机舱盖锁 钩，再往上抬发动机舱盖，即 可掀起。在发动机室内的副驾 驶员侧，有一撑杆可用来支撑 掀起的发动机舱盖。 -4-32 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ■ 放下撑杆，并将撑杆前端卡到 塑料夹后，将发动机舱盖轻轻 4.8 驻车制动手柄 △警 ! 告 放下，与车身接触后，再用力 ●在开车前，应检查发动机舱 按下，即可关闭发动机舱盖。 盖是否锁止牢靠，否则在行车 过程中，被外力掀起的发动机 舱盖影响驾驶员视线，很容易 造成事故。 ■ 驻车制动设定：拉起驻车制动 手柄，为得到较好的保持力， 先踩下制动踏板直到驻车制动 手柄被拉起为止。 ■ 驻车制动解除：先轻轻拉起制 动手柄至⑴，按下锁定释放钮 ⑵，然后放下至⑶。 ■ 装有自动变速器的车辆，将换 -4-33 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 挡手柄置于“P”档位置前，须 4.9 踏板 △警 先进行驻车制动。如果将车辆 ! 告 停在斜坡，而未按上述规定操 ● 离开车辆时，车辆必须进行 作，在下次开车时，要将换挡 安全、可靠的驻车制动。对于 手柄从“P”位置换到其他档位 装备手动变速器的车辆，还应 时会比较费力。在车辆行驶前 将换档手柄置于（1 st）1 档或 或解除驻车制动前，应先将换 “R”（倒档）位置，将车停稳； 挡手柄切换出“P” 档位置。 对于装备自动变速器的车辆， ■ 驻车制动手柄被设定时，仪表 换挡手柄应置于“P”档位置。 板上的制动系统指示灯发亮直 ● 在极寒冷的气候下，除实施 至驻车制动手柄解除。 驻车制动外，对于装备手动变 △警 ! 告 ● 未解除驻车制动时，不要行 驶车辆，否则将导致后制动器 速器的车辆建议将换档手柄置 于低档或倒档位置；对于装备 自动变速器的车辆，换挡手柄 的制动效能降低、制动器寿命 应置于“P”档位置。还应用楔 缩短，甚至永久性破坏。 块塞在车轮下面以提高驻车效 ●如驻车制动功能失效，请立 果。 即到利亚纳汽车特约服务站检 修 -4-34 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ① 离合器踏板（适用手动变速器） ② 制动踏板 ③ ■该踏板控制离合器的分离与接 ■ 踩下该踏板，全车四个车轮的 ■ 此踏板通过控制发动机供油量 合。在起动发动机或进行换档操 制动蹄即起作用；踏板松开后 来改变转速。踩下踏板，供油 作时，踩下踏板使离合器分离， 制动解除。寒冷、潮湿和冰雪 量增大，转速升高，发动机输 此时，发动机动力被切断。松开 气候环境，可能会引起制动器 出功率和车速随之升高。 踏板后，离合器接合，发动机动 偶然发出尖叫声，这是正常现 力通过变速器传到前车轮，驱动 象。如果尖叫声过大且每次制 车辆行驶。 动时都有发生，则应检查制动 ●不要快速踩下踏板，以 器。 免损伤机件和加大燃油消 ■ 在非紧急情况下，踩制动踏板 小 心 加速（油门）踏板 小 心 耗。 不要用力过猛。 ●行驶中不要将脚一直放 △警 ! 告 在离合器踏板上，否则， 导致离合器过度磨损或损 坏。 ●行驶中不要将脚放在制动踏 板上休息，也不要频繁地踩它。 否则，将导致车辆产生不正确 的制动行为和造成制动器永久 性损坏。 -4-35 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.10 变速器操纵手柄 装备手动变速器的车辆，手柄式样 ■ 该手柄用来控制变速器齿轮的 啮合状况，改变发动机到传动 轴间的传动比与旋转方向，从 4.11 后排座椅折叠 ■为提供更多的乘坐空间，后排座 椅可以向前进行折叠。 而改变汽车的行驶速度或实 ①三厢车的后排座椅折叠方法 现倒车。其具体操作方法见 ■ 后排座椅中间位置安全带是分 “驾驶要领”中关于“变速换 开接头式的三点式安全带，在 档操纵”的内容 折叠右靠背之前先要拔掉该安 全带接头。将车钥匙插入连接 器的槽中，接头便可以拔开， 装备自动变速器的车辆，手柄形式 然后将安全带卷收。 -4-36 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 △警 ! 小 心 告 ● 为保护安全带织带不受损 ●移动座椅靠背时，务必将左、 坏，折叠后排右座椅时一定要 右侧安全带织带夹在两个扣子 拔开可分离连接器。 上，这样织带就不会被靠背、 座椅铰链或座椅插销钩住。保 ■ 安全带卷收完后，应按照图中 护安全带系统不受损坏。 所表示的方向放置锁舌。 ■ 将左、右侧安全带织带夹在两 个外侧的扣子上。 ■ 分别拔起两个靠背顶部的座椅 提钮，向前折叠座椅靠背。 ■ 若装备中央头枕，在折叠后排 右座椅靠背之前要把中央头 枕放到最低位置。具体操作参 照“头枕的调节”。 -4-37 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ②三厢车后排座椅靠背复原方法 ③两厢车的后排座椅折叠方法 ■ 翻起靠背直到被锁住。 ■ 后排座椅中间位置安全带是分 △警 ! 开接头式的三点式安全带，在 告 折叠后排右靠背之前先要拔开 ●当座椅靠背复原到原先位 该安全带接头。将车钥匙插入 置时，确定靠背锁止牢靠。 连接器的槽中，这样就可以拔 ■ 复原靠背到原先位置后，要将 开接头，卷收安全带。 后排座椅中间位置安全带分开 的接头插上。取出被夹在两个 扣子间的侧安全带，对着连接 △警 ! 告 器上的矩形槽，将锁舌插到连 ●确定分开的连接器已完全 接器上直到听到“滴答”声。 合上，并且织带没有扭曲。 ●如果车辆在烈日下或在高 温天气下停放时间较长，由 于暴露的锁舌太热，当心不 要碰到锁舌，小心被烫伤。 -4-38 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ■ 将后排座椅中间安全带织带夹 小 心 到扣子上。 ■ 如果有后排外侧座椅头枕，应 取出。操作方法参照“头枕的 调节”。 ● 为保护安全带织带不受损 ■ 如果有后排中央座椅头枕，在 坏，折叠后排右座椅时一定要 折叠后排右座椅靠背之前要把 拔开可分离连接器。 头枕放到最下位置。具体操作 ■ 当安全带卷收完全后，将锁舌 参照“头枕的调节”。 插到顶棚上中间安全带盒的槽 ■ 拔起坐垫锁提带，将坐垫底部 中。 ■ 将左、右侧安全带织带夹在两 向前翻转。 个外侧的扣子上。 -4-39 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ■ 将卸下的外侧头枕完全装到折 ■ 从座垫中取出止动带插扣。 叠起来的坐垫底部，头枕前部 ■ 将止动带插口插入到靠背的 导套。 朝后放置。 ■ 拔出靠背顶部的提钮，将靠背 向前折叠。 ④ 两厢车后排座椅靠背复原方法 ■ 如图所示的方法放好安全带 ■ 按照与折叠相反的步骤将座 带扣和中间位置安全带织带。 椅复原到原来位置。复原到原 位置后，检查座椅和靠背，确 认是否锁止可靠。同时确认安 全带带扣和中间位置安全带 织带是否固定在底部坐垫的 适当位置。 -4-40 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 △警 ! 告 ■ 将安全带从安全带导向环中穿 过。 ■ 对齐连接器上的三角标记，将 锁 舌插到连 接器上 直到听 到 ●复原后排座椅到原先位置 “滴答”声。确定分开的接头 时，确定座椅的运动不受干扰， 完全闭锁。 座椅和靠背能够完全自锁。 △警 ! ■ 在复原靠背到原先位置后，要 告 ●确定分开的连接器完全合 将后排座椅中间安全带分开的 上，并且织带没有扭曲。 接头插上。 ■ 从带夹上取出织带。 ■ 从顶棚上中间安全带盒的槽 中取出安全带连接器锁舌。 △警 ! 告 ●为了使安全带在事故中发挥 最好的保护作用，避免由于安 全带放置不当造成的可能的伤 害，安全带必须穿过安全带导 向环。 -4-41 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.12 座椅扶手（选装） ②后排座椅扶手 ①前排座椅扶手 △警 ! 告 ●将行李或货物存放于行李室 时，尽可能保持后排座椅靠背 为直立状态，且物体的高度不 高于座椅靠背。如需折叠后排 座椅时，必须确保物体堆放安 全可靠，避免造成伤害。 ■ 需要时可将扶手按下。 ■ 前排司机座椅外侧设置扶手， 从收合位置（完全竖起），往 下将扶手降到最低位置，然后 慢慢升起扶手至需要的位置。 小 心 ●为避免损坏扶手，不要斜靠在 扶手上或让儿童骑在扶手上。 不用时，可收起扶手到收合位 置 -4-42 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.13 备用插座（选装） 4.14 衣帽钩（选装） 小 ■备用插座能提供 12V/120W 的备 用电源。 心 ■ 衣帽钩为悬挂衣物及帽子等小 ●备用插座使用不当，会对 件物品提供方便，勿悬挂大件 汽车电气系统造成损害，在 或较重物体。 插入之前，先确定使用电器 是否与备用插座的规格相匹 配。 -4-43 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.15 眼镜盒（选装） 4.16 拖车挂钩 式样 A 后部挂钩 式样 A 前部挂钩 ■ 打开盖子，将眼镜等小件物品 放入。盒内严禁放入锋利及较 重物品。 式样 B 前部挂钩 式样 B 后部挂钩 小 心 ●如果车辆停放在阳光直射的室 外或炎热天气中，盒内温度较高， 勿将眼镜放入盒内，眼镜会因高温 受损；同时易燃物品严禁放入盒 内，高温容易着火。 -4-44 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 ■ 车辆的前后部挂钩 1 用于出现 ■ 吊钩 3 和腰型孔 4 也仅用于车 紧急情况时拖车的使用。 辆轮渡时用来固定车辆。 ⑴ 式样 A：从保险杠的最下方取 下盖子 a，并将盖子拿走，然 后穿过前部挂钩孔 1。 △警 ! 告 ●除非紧急情况，例如您的车 ⑵ 式样 B：将车辆前下方卡子 a 或其它车辆陷入泥泞或积雪 往下拉，取下前保险杠下方的 中，其他情况下不要在公路上 盖子 b，并将盖子拿走，穿过 用您的车去拖带其它的车辆， 前部挂钩孔 1。使用后部挂钩 或让其它车辆拖带您的汽车。 时，需释放后保险杠的盖子下 方 c，并将盖子拿走。 小 心 ■ 在公路及高速道路上拖车使 ●不要使用右侧拖钩，否则， 用方法及注意事项见“故障及 拖车绳将紧贴前保险杠，并可 应急措施“章中”拖车“内容。 能或损坏它。 ■ 车辆的后部吊钩 2 仅用于车辆 轮渡时用来固定车辆，其他情 况下使用，会损坏挂钩。 -4-45 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.17 随车工具 ■ 每辆车配备了一套随车更换轮 △警 ! 三厢车工具式样 告 胎用的工具，包括千斤顶、千 斤顶摇杆、车轮螺母扳手。存 放在行李舱（厢）内右后部的 固定支架中。 ■ 取两厢车千斤顶时，应逆时针 方向旋转丝杆，使其收拢后取 出；存放时，将其放入固定支 ● 千斤顶仅供您用于拆换 车轮，拆换车轮方法请参见保 养与检查章节。 ● 使用完工具后，应将各工 具妥善放回原处并确定安装 牢固后，再驾驶车辆。 架内并顺时针方向旋转丝杆使 两厢车工具式样 其张开，务必稳当可靠地固定。 注意： ● 对于两厢车，应先取出千斤顶， 然后才能拿其它工具，存放时， 应先将摇杆、扳手固定好后， 然后将千斤顶存放于工具箱的 最底部。 -4-46 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.18 座椅储物区（选装） 4.19 两厢车行李室罩（选装） ①储物兜 ②座椅下托盘（选装） ■在前排座椅后部设有一个储物 ■在前排乘员侧座椅底下装有一 兜，供您放置诸如报纸、杂志、 托盘可以抽出，用来放置常用物 手套之类的轻、软物品。 品。开车时必须将它推回原位 ■ 两厢车行李室位于后排座椅的 后面，用于放置、携带行李物 品。行李室上部有行李罩，使 车内美观并防止行李窜动。 △警 ! △警 ! 告 ●不要在储物兜中放置诸如 瓶子等易碎的坚硬物品，因 为可能会因事故导致后排乘 员受到伤害。 告 ●不要在行李罩上搁置物 品，放在上面的物品随时都 有可能被摔下来而伤到乘 员，并影响驾驶员的后部视 线。 -4-47 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.20 两厢车行李室照明灯（选装） ■ 对于两厢车，当行李室灯开关 位于‘ON“位置时，打开尾门， 该灯亮，直到尾门关闭为止。 4.21 三厢车行李厢照明灯（选装） ■ 对于三厢车，打开行李厢门， 该灯亮，直到行李厢门关闭为 止。 如行李室开关位于‘OFF“位 置时，无论尾门关闭还是开 启，该灯不亮。 -4-48 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.22 行李架固定梁（选装） ■ 可利用行李架固定梁来固定不 ◆ 固定梁上固定的物品的质量不 ◆ 按照各种说明将物品安全可靠 得超过规定值（35kg，或者按 地固定在行李架上，应将重的 行李架生产厂说明书中的规 物品放在最下面，尽可能整齐 定。如规定质量数字不一样， 摆放各种物品。 应按最小的规定质量装载）。 ◆ 不要装载尺寸过大的物品，这 同时，整车的质量也不得超过 些物品由于尺寸过大，不能固 汽车的满载质量。 定的部分将垂落至保险杠、汽 △警 车的侧面，会严重影响视线。 ! 告 同的行李架，行李架的使用方 ● 汽车的突然运动或物品 法，请参照下述说明以及随行 固定不牢靠均可使物品被摔 李架携带的使用说明书。 出，从而导致他人受到伤害， ◆ 安装不同的货物（如滑雪板、 或物品的性能受损。 自行车等），需要不同的安装 ● 特大、超长或扁平的物体 部件，要购买这些附件，您可 会影响汽车的空气动力特 以向汽车销售商或售后服务商 性，装载这些物品时，开车 联系。不要将物品直接放置在 要特别小心，以防车辆受气 汽车顶棚上，否则会破坏顶棚。 流的影响失去控制。 ◆ 在装载长木板、冲浪板等较长 物品时，应将前后两端均可靠 固定，并小心保护车顶的油漆 不被刮伤。 ◆ 驾驶前，应仔细检查物品是否 固定牢靠。 -4-49 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4.23 收放机天线（选装） 4.24 收放机或 CD 机(选装) 4.25 三角警告标牌 ■ 本车装备收放机或 CD 机，收放 ■ 三角警告标牌存放在行李舱 机或 CD 机使用说明按随车携 （厢）内右后部，掀开行李舱 带的收放机或 CD 机使用说明 （厢）地毯即可取出三角警告 书。 标牌。 ■天线为可移动式，当天线触碰到 其他物体，应将天线移开。重新 装配天线时，需用手握住天线， 顺时针旋转。 小 心 ●为减少对天线的伤害，以下情况 ■ 使用时，按三角警告标牌盒上 下移开天线： 指示的方法安装警告标牌，使 1．使用自动清洗装置清洗车辆时； 用结束后将标牌放回原处。 2．停车场高度低，天线触碰到其 他物体时； 3.车辆叠放运输时。 -4-50 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 5 专用车的装置和结构 5.2 囚车 5.3 专用装置技术参数 5.1 警车 ■ 利亚纳轿车可可根据用户需 ① JDⅡ-4B 豪华超薄型长排标 ■ 利亚纳轿车可根据用户需要 可改装警车。 要可改装囚车。 车身颜色以白色为基本色调， ■ 电 源 电 压 ： 直 流 ■ 车身颜色以白色为基本色调， 外观按司法、法院、检察机关 ■ 外观按公安部要求喷涂专用图 要求喷涂专用图案。驾驶室内 ■ 旋转遮光频率：（160±20） 案。驾驶室内配置有紧急调频 配置有紧急调频警报器，车顶 警报器，车顶上部装有支撑式 上部装有支撑式警灯。 警灯。 ■ 志警灯 额 定 功 率 ： 12V 114W 次/分 ■ 能见度：白天、良好天气下， 灯光信号应清晰，可见距离不 小于 400 米。 ② JBⅡ-1J-B 型警报扩音器 ■ 电源电压：直流 12V ■ 警报声级：110~115dB（a） ■ 额定扩音输出：大于 40W ■ 输入灵敏度：话筒输入不大于 50mV；输出 40W ■外接扬声器阻抗：8Ω ×2 -4-51 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 4、警灯的使用 5、 警报器的使用 ■ 警灯开关设在中央杂物盒处。 ■ 警报器具有过压、过流保护功 开启警灯开关，红色指示灯亮， 能。在出厂前均在仪器上测试 警灯接通电源便开始工作。 调整过，请勿任意更换或拨动。 ■ 警报器开关设在中央杂物盒 处。开启警报器开关，红色指 示灯亮，警报器便开始工作， 若需要某种音调，按下开关即 可，按钮下的指示灯亮，则开 始工作。 ■ 警报器音量调节：将音量调节 旋钮顺时针旋转，音量逐渐增 大，反之则小。 ■ 喊话：将话筒插头插入话筒插 座后，按话筒上的按钮，即断 开其他信号，进入喊话状态。 -4-52 - PDF Page Organizer - Foxit Software 控制开关、仪表板、附件及操纵机构 -4-53 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 五、 驾驶要领及技巧 1 2 3 尾气排放警告 ---------------------------新车的磨合 ---------------------------驾驶前检查 ---------------------------- 4 5 起动发动机----------------------------变速器换档手柄--------------------------5.1 手动变速器-------------------------5.2 自动变速器-------------------------- 6 7 8 制动----------------------------------三元催化转化器------------------------坡道行驶------------------------------- 9 在冰雪条件下驾驶-----------------------10 雨天或涉水行驶-------------------------11 冬季暖车------------------------------12 高速行驶注意事项-----------------------13 汽车载荷-------------------------------5-1 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 14 节省燃料的驾驶方法---------------------- -5-2 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 1 尾气排放警告 发动机仍然运转时（变速器 置于空档位置），不应将暖 风机内/外空气循环开关按 2 新车的磨合 ■ 高汽车的可靠性与使用寿 到外循环位置、风扇速度移 命，应在发动机以最大负荷 到“高速”位置。 工作之前，对其各运动部件 ◆ 应经常清除前风窗玻璃处进 进行“磨合”。为此，规定 气格栅上的积雪、树叶等杂 新车的磨合里程为 2500km。 物。 ■ 由于汽车排放尾气中的 CO 成份是无色、无味、有毒的 气体，人们一般不易察觉， 因此，在驾车时应注意： ◆ 在车库中或在其它有限的室 内场地，尽量不要让发动机 长时间运转。 ◆ 在露天下，车辆静止不动而 ◆ 保持排气管尾部无积雪或其 它物质，以防尾气的聚集。 这一点在暴风雪的环境中尤 为重要。 ◆ 按期检查排气系统是否泄 为保证汽车的使用性能，提 并按下列规范进行： ◆ 新车磨合前，必须仔细检查 各种油、水、液容量,不足 时,应按规定加注；轮胎气 压应符合规定。 漏、损坏。如排气系统有故 障应到利以亚纳汽车特约 服务站维修。 -5-3 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 ◆ 新车磨合期内以中等的发动 机转速行驶。同时各档位按 下表限制最高车速： ◆ 新车磨合期内按下表限制装 3 驾驶前检查 载质量： 累计行驶里程 最大允许装载质量 ■ 驾驶车辆前应检查 ◆ 确认车窗玻璃、外后视镜、 MT 允许最 AT 允许最 0～400km 100kg 档 高车速 档 高车速 400～1000km 200kg 位 km/h 位 km/h 1000～2500km 400kg ◆ 检查轮胎（包括备用轮胎） 1 30 L 30 ◆ 尽量不在坏路面上行驶。 是否存在切口、损坏或过分 2 50 2 60 ◆ 应经常检查并紧固各连接部 磨损、检查轮胎气压并确认 3 70 D 80 4 110 超 120 5 120 速 R 40 R 速 40 位的紧固件。 ◆ 发动机启动时不要猛踏油门、 车灯、反射器等是否干净。 车轮没有遗失或松脱。 ◆ 检查是否有油、液等泄漏。 空转发动机、急加速，并尽量 注意： 避免紧急制动。 ● 使用空调后，发动机舱的副 ◆ 在最初的 2500km 之内，不要 拖曳挂车。 ◆ 对所有的档位都应进行磨合。 司机侧有冷凝水漏出是正常 现象。 ◆ 检查座椅和头枕； 磨合完后按照定期维护表所 ◆ 检查制动踏板； 规定的项目，进行维护保养。 ◆ 调整外后视镜； -5-4 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 ◆ 确认您和车上的所有乘员均 4 起动发动机 已调节并佩带好安全带； 位置。 ◆ 将钥匙旋转到“ON”位置， △警 ! 按前述检查各警告指示灯是 定驻车制动杆已经被完全 ◆ 检查油量表。 拉紧，并且变速操纵手柄 ◆ 检查各车门锁是否正常。 已置于 “P”档（AT）或 ◆ 检查前大灯、转向信号灯、 ◆ 检查制动踏板和驻车制动手 柄是否正常。 ◆ 确定驻车制动释放后，制动 系统警告灯熄灭。 告 ●起动发动机前，必须确 否显示正常。 制动灯和喇叭是否正常。 发动机时，则置于 “N ”档 “N”档（MT）位置。 ㈠ 起动发动机前： ■ 将驻车制动杆完全拉紧； ■ 手动变速器：将变速器操纵 手柄置于“N”档位置，并完 全踩下离合器踏板，直至发 动机起动。 ■ 自动变速器：将变速杆操纵 手柄置于“P”档位置。如果 车辆在行驶中，需重新起动 ㈡ 起动发动机 ■ 无论发动机是冷机还是暖机 状态，不需要踩加速踏板， 将点火开关旋转至“START” 位置，即可起动发动机。发 动机起动后，将钥匙释放。 ■ 每次起动时间不要超过 15 秒，若 15 秒后起动失败，应 -5-5 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 等候 15 秒后再次起动。将加 5 变速器换档手柄 速踏板踩下 1/3 行程，再次 起动发动机，起动完成后， 松离合器踏板，一边缓慢踩 下加速踏板，汽车即起步行 5.1 手动变速器（MT） 将钥匙释放。 驶。 ■ 听发动机运转的声音对使用 ■ 如发动机仍不能起动，这时 离合器很有帮助。当您逐渐 可一直踩下加速踏板到底并 放松离合器踏板时，发动机 维持住。以清洗淹缸的发动 声音会有所变化。这时一边 机。 松离合器踏板，一边踩加速 踏板。 △警 ! 告 ● 发动机起动后，应立即松 开点火钥匙使起动机停止运 转，否则，易使起动系统产 生故障。 ●冷机起动后，不要以过高 转速运转。 ㈠：起步和行驶 ■ 起步前，应观察本车周围有 ■ 汽车行驶中，应保持冷却液 温度 80℃～90℃。 无行人和其它来往车辆。接 ■ 行驶时请勿空档滑行，因为 着，踩下离合器踏板，将变 采用发动机管理系统技术的 速器挂入低速档。如果感到 车辆具有减速断油功能。此 挂档困难，可重新踩离合器 功能可实现优良的节油目 踏板挂档。挂上档后，放松 的。而空档滑行时发动机会 驻车制动手柄，一边缓慢放 保持在怠速工作，仍要消耗 -5-6 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 燃油。所以空档滑行反而不 ㈡ 利节油。更不可盲目地为了 ■ 车辆起步时，踩下离合器踏 踩到底。为合理利用档位， 板，将档位换到 1 档。松开 保证汽车正常、高效工作， 注意： 驻车制动手柄后，慢放离合 推荐您按下表控制各档位行 ● 汽油机起动后应该怠速工作 器踏板，当听到发动机声音 驶的最高车速： 节油而切断点火开关滑行。 数分钟，预热发动机。 ● 驾驶中不要把脚搁在离合器 变速换档操作 ■ 每次换档时应将离合器完全 有变化时，边放离合器踏板 MT 边踩加速踏板。 档 最高车 速 km/h AT 档 最高车 速 km/h 踏板上，也不可用半踩离合 ■ 变速器的前进档均采用同步 位 器踏板的方法使汽车停在斜 器啮合，操纵很轻便。换档 1 40 L 50 坡上，否则，会损坏离合器。 或起步时请勿使发动机高速 2 70 2 80 空转，否则会缩短发动机寿 3 100 D 130 命并妨碍平顺地换档。 4 140 超 最高速 5 最高速 速 ● 驾驶中应避免猛踩制动踏板 和加速踏板，否则会增加油 耗 ■ 换倒档时，应先使汽车完全 停下来后才可换档；如果第 位 速 一次不能换入倒档，则将变 速杆置于空档，重新踩离合 器，然后再试一次。 -5-7 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 分钟后再停车。 △警 ! 告 ●汽车在较滑路面行走，要从 5.2 4 速自动变速器（AT） ㈠ 超速档开关 ■ 该变速器为 4 档（3 档+超速 档）自动变速器，操作换档 操纵手柄上的超速档锁止开 高速档换到低速档时，应将车 关，可将变速器转换成 3 档 速降低到一定程度后，然后进 变速器（超速档关闭），从 行换档操纵，否则车速突然变 而使变速器无法使用超速 化可能会使汽车失控。 档。 ●车速较高时，超越档位降档 ■ 为将变速器设置为 3 档模式 （如直接从 4 档换到 1 档）都 时，压下超速档锁止开关并 将使发动机受损(但允许直接 放开，开关弹起同时仪表板 换到空档)，甚至有可能会使汽 上的“O/D OFF”指示灯亮起。 车失控，导致生命危险 再次压下超速档锁止开关可 ㈢ 停车 将变速器切回至 4 档模式， ■ 汽油机工作时，特别是高速 高负荷运转后，不要立即停 机，应在低速状态运转 3～5 同时仪表板上的“O/D OFF” 指示灯熄灭。 ■ 为了较好地节省燃油和平稳 行驶，须保持超速档打开的 -5-8 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 状态驾驶车辆。 ■ 当点火开关旋转到“ACC”位 置，超速档将自动打开。 止按钮进行换档。 ■ 部分车型，在踩下制动时， 才能将档位从“P”位置移出。 ■ 3 档模式适用以下驾驶条件： ◆ 坡路、弯路，减少换挡次数 从而驾驶更加平稳。 ◆ 陡坡行驶条件下，利用发动 机制动。 ㈡ 换档手柄介绍 起动时锁止变速器，请在车 辆完全停稳后将换档杆切换 到该档位。 R （倒车档） △警 ! 告 ●在将换档杆从“P”或“N” 档切换到前进或倒车档前， 应踩住制动踏板以防 车辆 发生意外移动。 ◆ 此档位用于倒车，应在车辆 停稳后，再将换档手柄切换 到此档位。 N （空档） ◆ 此档位用于起动停转的发动 机或在车辆运动过程中需再 ■ 在换档手柄的上端侧部有一 ■ 对于任何正常驾驶的情况， 锁止按钮，可以防止手柄意 应确认“O/D OFF”指示灯关 外切换到或切换出“P”档位 闭后，才可将换档杆切换到 置、切换到“R”档、从“D” “D”档。 档切换到“2”档、从“2” ■ 其它档位的使用方法如下： 档切换到“L”档。如需进行 P（驻车档） 以上换档操作，需按住该锁 ◆ 此档位用于在驻车或发动机 起动发动机，也可在发动机 怠速工况下，踩下制动踏板 使车辆保持静止。 D（驾驶档） ◆ 此档位用于正常驾驶。在此 档位，你可以通过踩加速踏 板获得所需要的车速。 -5-9 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 2（低速 2 档） 注意： ◆ 当汽车爬坡时，利用此档位 ● 换档或起步时请勿猛踩加速 获得较大的驱动力；在车辆 踏板，否则会缩短发动机寿 下坡时，利用此档位实现用 命并妨碍平顺地换档，并可 发动机对车辆进行制动功 能使车辆失控； 能。 ● 在驾驶档位“R”、“D”、 L（低速 1 档） “2”、“L”而前轮未运动 ◆ 当汽车爬陡坡、通过泥泞的 ■ 在此箭头指示范围内换档时 道路或被厚厚的雪层覆盖的 不需按下换档按钮，可自由 道路，利用此档位可获得最 切换。 大的驱动力；在车辆下陡坡 ■ 各档位之间的操作示意如下 ● 在车辆停稳之后，再切换到 “P”或“R”档。 ● 时，利用此档位可提供车辆 最大的发动机制动强度。 时，勿使发动机高速旋转。 在发动机转速高于怠速时， 不要从“P”或“N”档切换 ■在此箭头指示范围内换档时 需按下换档按钮 到“R”、“D”、“2”或 “L”档。 图： -5-10 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 ㈢：起步和行驶 ■ 根据“发动机的起动方法” 来起动发动机，变速器必须 在“P”或“N”档。 以得到较强的发动机制动。 △警 ! 告 ●进行换档时，不要把脚放在 加速器踏板上。 ■ 用脚踩住制动踏板的同时， 把换档手柄换至“D”档。 ■ 当换档手柄在“D” 档位置 降至或低于 50km/h 时，变速 器将换低档至第一档，可以 得到较强的发动机制动。 ■ 释放驻车制动手柄和制动踏 板。慢慢地踩下加速踏板， 时，自动变速器系统将根据 平稳起动。 运行状况选择最适当的档 ㈣ 使用发动机制动 位，例如普通行驶、爬坡、 ■ 利用发动机制动，可以按以 拖重物等等。 ◆ 换档至“L”位置，当车速下 下方法将变速器换至低档： △警 ! 告 ●在光滑的路面上进行换 档时，须小心，突然换档 将导致车辆自旋或打滑。 ㈤ 使用“2”和“L”位置 ◆ 按超速档开关，“O/D OFF” ■ 如前所述，“2”和“L”位 行驶，须保持超速行驶打开。 指示灯点亮，变速器将换低 置是用于得到较强的发动机 如果发动机冷却剂温度较 档至第三档。 制动的。 ■ 为了较好地节省燃油和平稳 ■ 换档手柄在“2”和“L”位 低，即使打开超速行驶，变 ◆ 换档至“2”位置，当车速下 速器也不能换档至超速行驶 降至或低于 105km/h 时，变 置时，可以和换档手柄在“D” 档。 速器将换低档至第二档，可 时一样，起动移动中的车辆。 -5-11 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 ■ 换档手柄在“2”时，车辆将 ㈥ 倒车 △警 ! 在第一档起动，然后自动换 告 挡至第二档。换档手柄在“L” ● 要将变速器从高速档切换 时，变速器啮合在第一档。 到低速档时，需将车速降到下 注意： ● 不要超速运转发动机，注意 ■ 将车辆完全停止。 ■ 用脚踩住制动踏板的同时， 将换档手柄换档至“R”位置。 一低速档位的最高车速以下， 注意： 才能成功换档，在此之前，变 ● 车辆在移动中，不得换档至 观察转速表，避免发动机转 速换档手柄无法切换到下一 速表指针进入红色区域。 低速档位；利用D档驾驶，在 ㈦ 停车 ● 不要在“2”或“L”位置长 车速高于50km/h时，不要直接 ■ 将车辆完全停止。 时间爬坡或牵引重物，否则 切换到“L”档。 ■ 拉起驻车制动杆，确定驻车 将由于过热而导致自动变速 ●汽车在较滑路面行走时，要 器严重损坏。为防止这样的 将变速器从高速档切换到低 损坏，使用“D”位置进行爬 速档时，应将车速降低到一定 坡或牵引重物。 程度后，进行换档操纵，否则 倒车档。 制动器已挂上。 ■ 踩下制动踏板的同时，将换 档手柄换档至“P”位置。 突然的车速变化可能使汽车 失控。 -5-12 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 6 制动 注意： ● 只能使用制动踏板或驻车制 动器使车辆停止在上坡处。 不要利用踩加速踏板的方法 使车辆停在上坡处，否则将 造成变速器过热。 △警 ! 告 ● 车辆行驶中，在任何情况 ■ 从开始制动使车速降低直到 汽车停下来，会有一段距离。 汽车的制动距离随制动前的 车速的增加而增加，例如初 速度 60km/h 的制动距离要比 初速度 30km/h 的制动距离大 4 倍。 ■ 如果汽车驶过深水区或汽车 下都不准将换档手柄移至“P” 下部经过清洗之后，水会进 档位置，否则将引起严重的机 入制动鼓，可能导致制动性 械损坏以及失去对车辆的控 能下降，此时应在低速行驶 制。 中反复轻踩制动踏板，使制 ● 发动机运转中停车时，须 动器变干燥。在驶过深泥地、 将脚放在制动踏板上，这样可 沙地或其它污染环境后，应 防止车辆滑动。 将制动鼓和制动蹄片清洗干 净，以免制动器过度磨损。 ㈠ 制动助力器 ■ 车辆装备制动助力器，制动助 力器是利用发动机的真空动 力来加强制动的效果。如果在 车辆行驶过程中发动机停止 了，可用正常的制动踏板压力 使车辆停止。储备的真空压力 可满足停一两次车的需要。 ■ 即使完全丧失真空动力，制动 器仍然有效。但踩制动踏板的 力度要大些，较正常情况要大 的多，制动停车距离也将增 加。 ㈡ 防抱死制动系统（ABS）（选 装） ■ 防抱死制动系统是用于在紧 -5-13 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 7 三元催化转化器 急制动或在打滑的路面上制 注意： 动时避免车轮抱死，防止车 ● 车速超过 6km/h 时，ABS 才会 轮在地面打滑（尤其是在前 轮抱死时，方向容易失控）， 工作。 △警 ! 提高汽车的安全性能。 告 ■ ABS 工作是自动的，不需要太 ● 在某些松软路面（如沙土 多的操作技巧。当踩下制动 路，雪路）上，装有 ABS 的汽 ■ 三元催化转化器是一种安装 踏板时，ABS 根据车轮的转 车的制动距离可能要稍长于 在排气系统中的排气污染控 速，自动对车轮实施制动， 未装 ABS 的车辆。 制装置，目的是减少排气中 此时制动系统液压升高，一 ● 在一般铺砌路面上，如果 的污染物质。 旦车轮抱死，ABS 会促使制动 驾驶员的驾驶水平较高，一般 ■ 三元催化转化器极易在发动 系统降低液压，从而降低制 的制动系统比装有 ABS 的车辆 机工作时变热，而且可能会 动强度。当液压降低到车轮 的制动距离会稍短。 因过热而损坏。为保护三元 开始运转时，ABS 又促使制动 ●要使 ABS 发挥正确制动效 催化转化器，操作人员在实 系统实施制动，如此不断重 能，请您在更换轮胎时，使用 际驾驶过程中应注意下列事 复，直到车辆停住或释放制 规定型号、尺寸的产品。 项： 动踏板为止。 ◆ 只可使用 RON93 以上、品质 -5-14 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 合格的优质无铅汽油。使用 断火时，请勿强行运转汽油 转化器和氧传感器的使用寿 低标号或劣质的汽油（含铅、 机，否则会导致三元催化转化 命。 磷、硫等超标），会导致三 器损坏。 元催化转化器的致命损坏， 降低车辆的环保性能。 ◆ 请勿采用强行推车或拖曳车 辆的方式起动发动机，如蓄 电池电力不足，请使用辅助 蓄电池起动发动机。 ◆ 由于本系统装有三元催化转 ◆ 请勿在发动机怠速运行非常 化器，如果发动机点火缺缸， 不稳定时或汽油机较长时间 未燃的混合气和足够的氧气 仍不能起动时继续强行起动 到三元催化转化器内部发生 或运转发动机。 反应，产生高温，而使三元催 ◆ 如车辆性能出现大幅度下降 化转化器载体烧结。因此应经 或发动机运转不正常时，如 常检查点火高压线是否松动。 ◆ 发动机运转过程中，请勿拆下 供油系统或点火系统工作不 任何火花塞或高压线作跳火 正常，应立刻停车。如不能 试验，否则会导致三元催化转 立刻停车，应减速作短距离 ●为避免引起火灾，严禁在 化器的损坏。 行驶并尽快到专业维修站进 干草、破布、纸张等易燃物 行检修。 品上长时行驶、怠速运转或 ◆ 不要在发动机运转且变速器 挂上行驶档位时，关闭发动机 或中断点火。 ◆ 当点火系统故障引起汽油机 ◆ 发动机润滑机油必须使用符 △警 ! 告 停车。 合制造厂家推荐使用之技术 ●请勿在三元催化转化器 条件的机油，以保证三元催化 上涂油漆等物。 -5-15 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 8 坡道行驶 ■ 汽车爬陡坡时，如果变速器处 小 心 ●下坡时不要将点火钥匙旋 9 在冰雪条件下驾驶 ■ 在冰 雪覆盖 的道路上驾 驶 于不适当的档位，车速会下 转到“OFF”位置，否则会损 时，应避免车轮空转打滑， 降，车辆显得驱动力不足，此 害排放控制系统和自动变速 可以使用轮胎防滑链或雪 时应该将变速器挂到低速档， 系统。 地用轮胎。在积雪地区行车 使发动机重新在正常的功率 应注意以下事项： 范围内运转，换档操纵动作应 △警 ! 迅速，以免汽车失去动力。 ■ 下长坡时，最好用比爬坡时低 一档的档位，利用发动机的制 动效应来限制车速，这样可以 减少踩制动踏板的次数。 告 ●汽车下长坡或陡坡时，不可 长时间或频繁地踩制动踏板， 否则会使汽车制动器过热，工 作不正常，甚至导致汽车失 控。 ◆ 不可急踩制动踏板，而应该 均匀平稳地反复踩踏板，以 避免车轮抱死，因为车轮抱 死会使制动距离延长。 ◆ 起步、加速和换入低速档时 应小心操作，突然加速或用 发动机制动可能会使车轮空 转打滑导致汽车横向滑移。 ◆ 应避免 方向盘转动 过急 过 大，转弯时应在安全车速下 -5-16 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 平稳地操纵方向盘。 ◆ 如果装防滑链，应选择本车 轮胎适用的规格，安装时要 ◆ 如果车陷入了一段时间而不 能摆脱，那只有让另外的车 子拖出。 严格遵循防滑链制造厂商的 注意 规定，行车速度应限制在 ● 在车子试图脱离陷坑时，禁 50km／h 以下。 ■ 如果车被卡在雪地、泥地、 或沙地中，按以下方法解决： ◆ 在前进档（如手动变速器用 一档）和倒档之间频繁的变 换，产生一个摇摆的动力， 这样使车脱离卡住的境地。 要轻点油门避免车轮空转， 在换档时脚要离开油门踏 板。不要使发动机空转，否 止人站在附近，此时速度表 的指针不要超过 40km/h，否 则容易发生危险。 10 雨天或涉水行驶 ■ 汽车在少量雨水的路面上或 经过有积水层的路面上行驶 时，会出现轮胎附着力减小的 情况，这是很危险的。行驶时 应注意以下要求： ◆ 尽量低速行驶，避免滑行。 ◆ 避免突然起动、突然加速或突 然刹车，以防车轮打滑。 ◆ 转弯时应提前减低车速，尽量 不要进行急转弯操作。 ◆ 不要使用已磨损严重的轮胎， 对于多雨水区，最好不选用细 花纹轮胎。 则车轮将更加深陷使车子脱 离陷坑更加困难。 -5-17 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 11 冬季暖车 12 高速行驶注意事项 13 汽车载荷 ■ 冬季气温偏低，机油的粘度增 ■ 汽车行驶速度越高，制动距离 ■ 汽车设 计了最大的 承载 能 加，此时汽油机的润滑效果比 也越长。因此，制动时应视车 力，包括最大设计总质量、 夏季差，因此起动汽油机之后 速和所需制动距离控制制动 整备质量和前后轴质量分 不要立即行驶，更不能立即在 踏板。 配。详细说明见“车辆的主 高转速、大负荷情况下工作， ■ 下雨天或潮湿路面上应尽量 而应该在怠速状态下热车几 分钟，使机油温度和冷却液温 降低速度行驶。 要技术规格”章。 ■ 车辆的实际载荷超过了最大 高速行驶通过山口，与大车 设计总质量或前后轴质量分 度上升，汽油机得到充分润 交会或通过隧道口时，会受 配时，应降低车的载荷以达 滑，然后才能行驶。 到侧向风影响，此时，要降 到要求。 ■ 低车速，以免车辆发生意外 的抖动。 -5-18 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 14 节省燃料的驾驶方法 △警 ! 告 ●严禁超载。整车装载总重 量、前后轴重量分配不要超 过规定限值。 ■ 避免长时间怠速 ◆ 如果停车等待的时间较长， 最好将发动机熄火，下次再 起动。 ■ 避免猛然起步 ◆ 当交通信号灯绿灯亮起时， △警 ! 告 如果猛然起步，会浪费不必 ●均匀的分配整车的重量。 要的燃料并缩短发动机的寿 保证人 身安全和减少对车 命。应按照前面规定的方法 辆的损害，固定好货物使之 起步。 在车子 突然移动时不能移 ■ 避免急速停车 动。在货物放置区域要尽量 ◆ 应尽量避免突然制动，因为 使货物往前方，并且货物的 制动会增加燃料消耗，而加 高度不要超过座椅的高度。 速以恢复正常行驶速度也会 ■ 保持稳定的行驶速度 ◆ 在道路和交通条件许可的情 况下，车辆应保持稳定的行 驶速度。 ■ 保持空气滤清器清洁 ◆ 如果空气滤清器太脏，会导 致向气缸供给过多的燃油， 并减少进气量，而由于汽油 燃烧不完全而浪费燃油。 ■ 保持汽车总重量最轻 ◆ 汽车载荷越大，耗费的燃料 就越多，应尽量不装载不必 要的行李和货物。 多消耗燃料。 -5-19 - PDF Page Organizer - Foxit Software 驾驶要领及技巧 ■ 保持正常的轮胎气压 ◆ 轮胎的气压不足会使滚动阻 力增大，导致燃料消耗增多， 因此应按照本书规定，保持 正常的轮胎气压。 轮胎规格 195/55 R15 气压 前胎 后胎 210kpa 270kpa -5-20 - PDF Page Organizer - Foxit Software 保养与检查 六、保养与检查 1 每日检查 2 定期维护表 3 恶劣行驶条件下维修周期 4 定期检查的内容 4.1 一般事故预防措施 4.2 发动机 4.3 变速器润滑油、转向器润滑脂 4.4 仪表检查 4.5 车灯检查 4.6 喇叭、转向信号灯、刮水器、风窗洗涤器和除霜装置 4.7 燃油检查 4.8 门锁检查 4.9 后视镜检查 4.10 检查回复反射器和车辆牌照 4.11 方向盘 -6-1 - PDF Page Organizer - Foxit Software 保养与检查 4.12 助力转向 4.13 离合器踏板 4.14 制动系统 4.15 风窗玻璃洗涤液 4.16 顶起车辆 4.17 轮胎 4.18 蓄电池 4.19 保险丝 4.20 灯泡的更换 4.21 雨刮器刮片更换 4.22 空调系统 4.23 长期停驶 -6-2 - PDF Page Organizer - Foxit Software 保养与检查 1 每日检查 车辆的状况每天都可能会有 变化，为了保证行车安全， 每天出车前应按下列项目检 查车辆： ◆ 指示灯和组合仪表的工作 情况； ◆ 灯光照明系统的工作情况； ◆ 喇叭和转向信号灯的工作情 况； ◆ 风窗刮水器和洗涤器的工作 情况，洗涤液液面高度； ◆ 燃油箱的油量； ◆ 车门锁的工作情况； ◆ 驻车制动操纵杆的行程； ◆ 内外后视镜的角度位置； ◆ 轮胎的气压和磨损情况； ◆ 车辆牌照的清晰程度； ◆ 蓄电池电解液的液面高度。 ◆ 发动机运转的声音和排出废 ◆ 发动机舱盖的锁机构是否工 气的颜色是否正常； 作正常。 ◆ 风扇皮带的张紧程度； ◆ 发动机润滑油的液面高度； ◆ 散热器冷却液的液面高度； ◆ 转向机构的工作情况，如果 有动力转向系统应检查油液 液面的高度； ◆ 离合器踏板的空行程； ◆ 制动踏板的行程及制动液的 液面高度； -6-3 - PDF Page Organizer - Foxit Software 保养与检查 2 定期维护表 汽车经过长时间行驶后，运 动件的摩擦表面会产生磨 损，各系统和部件的工作状 态也会有所变化。 为保证车辆处于良好的使用 状态，必须按规定进行定期 维护。下面的定期维护表规 定了检查、调整、润滑和其 表中的英文字母代号含义如 下： “I”—— 检查、调整或必 要时更换。 “R”—— 更换或串换。 “L”—— 润滑。 “T”—— 用力矩扳手检查 小 心 ●在车辆维护工作中，有 时必须更换零部件。此时 应到利亚纳汽车特约维 修站选用正宗的利亚纳 汽车备件，不可使用伪劣 产品。 和拧紧 它维护项目，维护周期按汽 车行驶的里程或月数计。 -6-4 - PDF Page Organizer - Foxit Software 保养与检查 定 期 期 限 里程（km）×2500 （按里程或月数、 月 数 以先到者为准） 维 护 表 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 2 5 8 11 14 17 20 23 26 29 32 35 38 41 44 47 50 I — — — I — — — R — — — I — — — R 发动机 1 水泵、发电机驱动皮带张紧力检 查、调整和磨损情况 2 缸盖和进排气歧管紧固件的拧紧 T — — — T — — — T — — — T — — — T 3 进、排气门间隙 I — — — I — — — I — — — I — — — I 4 发动机润滑油 R — R — R — R — R — R — R — R — R 5 机油滤清器 R — R — R — R — R — R — R — R — R 6 冷却系统、暖风系统软管及接头 — — I — I — I — I — I — I — I — I 7 冷却液 I — — — R — — — R — — — R — — — R 8 排气系统（催化转化器除外） — — I — I — I — I — I — I — I — I 9 爆震传感器紧固力矩与点火定时 I — I — I — I — I — I — I — I — I 10 喷油器 每 20000km 或 12 个月清洗一次 -6-5 - PDF Page Organizer - Foxit Software 保养与检查 期 限 里程（km）×2500 （按里程或月数、 月 数 以先到者为准） 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 2 5 8 11 14 17 20 23 26 29 32 35 38 41 44 47 50 镍火花塞 — — R — R — R — R — R — R — R — R 铱火花塞 — — — — — — — — R — — — — — — — R — — — — — — — — — I — — — — — — I — — — — — — — I — — — — — — I — — — — — — — — — — — — — 点火系统 11 12 火花塞 点火线圈 供给系统 13 空气滤清器滤 平铺路面 R 每 5000km 清洁一次，每 10000km 更换一次。 芯 多尘状态 R 查阅“恶劣行驶条件下保养” I — 14 燃油胶管、接头、加油口盖的老 化和损坏 — — 15 燃油泵(国Ⅳ系列车) 两年或四万公里更换 16 燃油箱 I — — — I — — — I — — — I — — — I I — — — I — — — I — — — I -6-6 - PDF Page Organizer - Foxit Software 保养与检查 期 限 里程（km）×2500 （按里程或月数、 月 数 以先到者为准） 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 2 5 8 11 14 17 20 23 26 29 32 35 38 41 44 47 50 I — — — I — — — I — — — I — — — I I — — — I — — — R — — — I — — — R I — I — I — I — I — I — I — I — I 20 制动鼓和制动蹄片（磨损、损坏） I — — — I — — — I — — — I — — — I 21 制动软管、硬管及接头泄漏情况 I — I — I — I — I — I — I — I — I 22 制动液液面高度及泄漏情况 I — I — R — I — R — I — R — I — R 22 驻车制动手柄行程及钢索工作 排放控制系统 17 P.C.V 阀、曲轴箱通气软管和接 头 18 碳罐 制动系统 19 制动盘（块）和摩擦片（厚度、 磨损、损坏） -6-7 - PDF Page Organizer - Foxit Software 保养与检查 期 限 里程（km）×2500 （按里程或月数、 月 数 以先到者为准） 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 2 5 8 11 14 17 20 23 26 29 32 35 38 41 44 47 50 底盘、车身和电气 23 制动踏板行程 I — I — I — I — I — I — I — I — I 24 离合器油（液面高度、泄露） I — I — R — I — R — I — R — I — R 25 轮胎气压及磨损情况/车轮损坏 I — I — I — I — I — I — I — I — I 情况 26 紧固件的紧固情况 I — I — I — I — I — I — I — I — I 27 减振器泄漏及故障情况 I — I — I — I — I — I — I — I — I 28 悬挂系统（紧固性、损坏、异响、 I — I — I — I — I — I — I — I — I I — I — I — I — I — I — I — I — I I — I — I — I — I — I — I — I — I R — I — R — I — R — I — R — I — R 破损） 29 驱动轴紧固情况 30 转向机构松紧度、行程、损坏和 振动 31 手动变速器润滑油液面高度、泄 漏情况及润滑油更换 -6-8 - PDF Page Organizer - Foxit Software 保养与检查 期 限 里程（km）×2500 （按里程或月数、 月 数 以先到者为准） 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 2 5 8 11 14 17 20 23 26 29 32 35 38 41 44 47 50 润滑油液面高度 I — I — I — I — I — I — I — I — I 32 自动变速器润 滑油 润滑油更换 润滑油软管 每 60000 公里更换 I — I — R — I — R — I — R — I — R 33 动力转向及转向油检查 I — I — I — I — I — I — I — I — I 34 杆 35 所有锁机、铰链、锁和换档操纵 I — I — I — I — I — I — I — I — I 中控门锁遥控器电池 — — I — R — I — R — I — R — I — R I — I — I — I — I — I — I — I — I 36 灯光信号和电缆、接头的接触和 固定情况 试车 *37 试车 在完成全部维护工作后进行试车 注意: • 该时间间隔应该根据里程表读数或月份数来判定，以先达到者为准。 • 该表是针对8.25万公里以内的保养。超过8.25万公里，则按相同的时间间隔分别地进行同样的维修保养。 -6-9 - PDF Page Organizer - Foxit Software 保养与检查 △警 ! 告 ●减振器内填充了大量高压气体，请不要打开它，也不要将它放在加热设备附近保存。扔弃废旧 减振器时，应让维修单位先排出减振器中的高压气体，以免发生意外。 3 恶劣行驶条件下维修周期 ■ 如果车辆经常在相对恶劣条件下（如下所给的相应代码中的任何一个）行驶，建议按下表所给的特定周期进 行适当的保养维修作业。 ■ 恶劣行驶条件代码: A:重复性短行程 B:在不平整的和/或泥泞的道路上行驶 C:在多尘的道路上行驶 D:在极其寒冷的气候和/或盐碱的道路上行驶 E:在极其寒冷的气候条件中重复短行程 -6-10 - PDF Page Organizer - Foxit Software 保养与检查 恶劣行驶条件代码 –BCD–– 保养 水泵、发电机驱动皮带 保养操作 保养时间间隔 I 每10,000公里或6个月 R 每20,000公里或12个月 A–CDE 发动机机油和机油滤清器 R 每5,000公里或3个月 ––C––– 空气滤清器 I 每2,500公里清洁一次 R 每5,000公里或3个月 镍火花塞 R 每6,000公里或3个月 铱火花塞 R 每20,000公里或12个月 ABC–E 火花塞 –BCD– 车轮轴承 I 每15,000公里或9个月 –B–DE 驱动轴万向节罩 I 每10,000公里或6个月 –B––E 手动变速器润滑油 R 第一次:2500公里 第二次和更多次: 每10,000公里或6个月，从0公里或 0个月开始计算 –B––E 自动变速器润滑油 R 每20,000公里或12个月 -6-11 - PDF Page Organizer - Foxit Software 保养与检查 4 定期检查的内容 4.1 一般事故预防措施 为了预防检修时发生意外的 伤害，对于汽车上任何机械 总成都要十分小心。以下是 应该特别注意并遵守的预防 措施： ◆ 发动机运转过程中，勿将 手、衣物、工具和其它物品 ◆ 由于蓄电池和汽油会产生易 燃气体，因此不要在其附近 吸烟或弄出火花、火焰。 4.2 发动机 ① 水泵、发电机驱动皮带 ◆ 如果汽车仅用随车所带的千 斤顶支撑时，为确保安全， 请不要进入车底。 ◆ 注意不要将蓄电池电极（正 极和负极）导通，否则会产 生短路。 靠近风扇和风扇驱动皮带。 ■皮带太松，将导致蓄电池充电 ◆ 注意身体各部位勿与排气元 不足、发动机过热、转向动力 件（如歧管、排气管、消声 不足及皮带过度磨损。因此， 器）接触。 皮带应有一定的张紧力。可如 下确定：用 10 公斤的力压皮 带轮组的中部皮带，应有 4.5～5.5mm 的垂度，同时检 -6-12 - PDF Page Organizer - Foxit Software 保养与检查 查皮带有无损坏。 ■“a”：在 10 公斤的压力下变 ② 发动机润滑油 （-）、牌号选择 小 心 ●切不可将牌号和标准不相 同的润滑油混合使用，以免因 形量 4.5～5.5mm。 油的成分不同而发生化学反 △警 ! 应，影响发动机性能和使用寿 告 命。换油时必须放尽旧油，再 ● 上述的检验和调整作业 必须在发动机停止运 转后 进行。 ■ 国Ⅲ、国Ⅲ＋OBD 各车型推 荐使用 SAE SG 级以上发动 注入新油。 （二）、 液面检查 机润滑油；国Ⅳ各车型推荐 使用 SAE SL 级以上发动机 润滑油，按上表规定选择合 适的粘度。 ■ 出厂时国Ⅲ、国Ⅲ＋OBD 各 车型加注 SAE 10W/30 SG 润 ■ 为确保读数准确，液面测量 滑油；国Ⅳ各车型加注 SAE 必须在汽车停于水平位置时 5W/30 SL 润滑油 进行。在发动机起动之前， -6-13 - PDF Page Organizer - Foxit Software 保养与检查 或停机至少五分钟之后，让 油后，起动发动机并让它怠 润滑油汇集到发动机底部后 速运转约一分钟，再停机稍 进行。 侯五分钟，然后用机油尺检 ■ 测量时，先抽出量油尺（把 查油面高度，直到合适为止。 手为黄色），用清洁布擦拭 注意： 去油迹，再最大限度地插入 ● 润滑油不要过满，过多和过 原来位置，然后取出机油尺 少一样不好。 观看，油迹线应在机油尺的 （四）、更换 上下两个圆孔之间，如果液 ■ 换油之前，先检查发动机是 面接近或低于下圆孔，应添 否漏油，如果漏油，应按以 加机油，使液面升至接近上 下步骤进行： 2、将接油盘放在油底壳的放 油螺塞下面。 3、 趁发动机尚有余温时，用扳 手拧开放油螺塞，放出旧润 滑油。 4、 装上放油螺塞和密封垫圈， 用扳手拧紧。 5、 按前面介绍的方法加注新的 润滑油。 △警 ! 告 ● 当润滑油温度过高，拧放油 限位置。 1、拆下放油螺塞，放干润滑油； 螺塞，可能会烫伤手指。因此， （三）、加注 2、将放油螺塞和塞孔附近擦干 应等到放油螺塞已降至合适温度 ■ 拧开发 动机润 滑油 加注 口 盖，从加注口向曲轴箱内缓 净，然后重新装上螺塞，拧 （用手触觉）时，才可拧开。 紧力矩为 20～25N·m； ● 新旧润滑油皆为有害物，应 慢地注入润滑油，使液面上 ■ 若不漏油，按以下程序进行： 避免接近小孩和动物，否则，误 升到机油尺的上限即可。加 1、打开润滑油加注口盖。 食会造成伤害。为避免皮肤与废 -6-14 - PDF Page Organizer - Foxit Software 保养与检查 润滑油直接接触，更换润滑油时， 应穿长袖的衣服及戴防水手套 ■ 机油滤清器应定期更换，更 （如洗碗手套）。若润滑油溅到 换时按下列步骤进行： 皮肤上，要用肥皂加水彻底洗净； 沾上润滑油的衣物和布料也应清 洗干净。 ●废弃的润滑油应该专门回收或 妥善处理。 ③ 机油滤清器 1、 用专门的滤清器扳手，按逆 时针方向拧松滤清器，用手 拆下。 2、用干净抹布，擦干净安装滤 清器的底座表面。 3、 在新滤清器密封圈上涂抹少 量润滑油。 6、从机油加注口加注机油，盖 上盖子。 7．发动机运转时，仔细查看机 油滤清器和放油螺塞处有无 4、 用手拧上新滤清器，直至密 渗漏情况，并以不同的转速 封圈与安装面接触为止。 使发动机至少运转 5 分钟。 5、 从开始接触点起，用扳手将 8. 停机一段时间后，检查油面 滤清器拧紧四分之三圈（从 高度并按需加注，再次检查 滤清器顶端观察）。 有无渗漏情况。 -6-15 - PDF Page Organizer - Foxit Software 保养与检查 小 心 ●为了使滤清器的安装有合适的 ④ 发动机冷却液 （一）、冷却液类型的选择 ■ 为保证发动机性能持久及满 拧紧程度，准确判断密封圈与底盘 足维护需要，请选用本公司 安装面开始接触的那一点是非常 指定类型或同等性能的冷却 重要的。 液。它能最大限度地满足冷 ● 为防止润滑油渗漏，必须确保 却系统的需要，并 滤清器被拧紧，但又不能拧得过 1、 使发动机温度保持合适。 紧。 2、 避免发动机冷却系统冻结和 ● 更换滤清器时，必须使用本车 发动机的正宗配套产品，若在市场 上购买，应检查其质量是否可靠。 ●如果机油滤清器或放油螺塞处 沸腾。 3、 保证冷却系统不发生腐蚀和 生锈。 ■ 使用不合适的冷却液将损坏 有油渗漏，则表明安装不正确或是 发动机冷却系统，特约服务 密封圈损坏。若发现渗油而又不能 站将指导你选择正确的冷却 正确地拧紧机油滤清器，可以向特 液。 约维修点咨询。 -6-16 - PDF Page Organizer - Foxit Software 保养与检查 在储液罐上的“FULL”（表 示满）和“LOW”（表示低） 注意： 为避免伤害冷却系统，请注意以下 两条刻线之间，表明发动机 ● 冷却液是由 50/50 的水和乙 事项： 冷却液的加注量适宜。 小 心 ● 应使用高品质的乙二醇防冻液 （三）、添加冷却液 ● 如果需要提供的防冻保护 如果冷却液的液面高度低 温度低于-36℃，乙二醇防 ●不能直接使用防冻液或纯水作 于“LOW”刻线，应添加冷 冻液的比例高于 60%。 为冷却液。 却液。 （牌号为 GD-35）。 ●不必额外添加声称可以提高冷 ■ 二醇防冻液组成。 ■ 打开冷却液储液罐的盖子， ● 当 将储液罐 盖盖回 储液罐 时，应确保盖上模刻的箭头 却水平的抑制剂或添加剂。它们可 向其中添加冷却液直至液 与罐上的箭头对齐，否则可 能会对系统的正常工作不利。 面高度接近“FULL”刻线， 能发生冷却液泄露。 （二）、冷却液液面高度检查 但不应超过该刻线。 ■ 应通过观察冷却液储液罐中 ■ 如果发现冷却液大量迅速 △警 ! 告 的液面来进行检查，而不应 减少或需要频繁加注时，很 ●冷却液为有害物，不应随 通过打开发动机散热器盖进 可能是冷却系统有泄漏情 意泄露和丢弃，更应避免接 行检查。在发动机充分冷却 况，此时应委托特约服务站 近小孩和动物，以免误食造 后，如果冷却液的液面高度 进行检修。 成伤害。废弃的冷却液应该 专门回收和妥善处理。 -6-17 - PDF Page Organizer - Foxit Software 保养与检查 （四）、更换冷却液 ■ 向储液罐内加注冷却液，使 ■ 在发动机为冷态时，缓慢地 液面到达“FULL”标线，盖 逆时针旋动散热器盖子，直 上盖。 到感觉有“卡壳”为止。旋 ■ 向散热器内加满冷却液，拧 转盖子时不要用力往下压， 上散热器盖。 让散热器内的残余压力得到 ■ 起动发动机，使其怠速运转 释放后，打开盖子。 2～3 分钟，以排尽冷却系统 ■ 取下储液罐，倒尽冷却液后 △警 ! 告 ●在发动机冷却液温度仍很 高时，卸下散热器盖是很危 险的，因为在压力作用下， 灼热的冷却液及蒸汽会在开 装回原位。 ■ 拧开散 热器下 部的 放水 螺 内的空气。 ■ 停机待发动机冷却后检查液 面，并按规定补充冷却液 塞，排尽冷却液后拧紧放水 螺塞。 小 心 ●汽车必须停在水平路面上才 能更换冷却液。 盖时喷射出来，因此只有等 冷却液温度降低后才可打开 散热器盖。 -6-18 - PDF Page Organizer - Foxit Software 保养与检查 ⑤ 冷却系统的软管和接头 ⑥ 节气门体 ⑦ 排气系统 ■ 目视检验冷却系统软管是否 ■ 节 气门 体是进 气量 的计 量 ■ 检查橡胶是否损坏、裂化， 有泄漏、破裂或损坏，并检 器，各项性能指标出厂时已 查卡箍的紧度。 调整合格。在使用过程中， ■ 检查排气系统是否泄漏、松 用户不能自行调整节气门调 弛、凹陷或损坏。如螺栓或 整螺钉来达到调整转速、改 螺母松，则拧紧至规定力矩 变排放性能的目的，否则会 50～55Ｎ.m； 破坏节气门位置传感器数据 小 ■ 如有以上情况，予以更换。 或位置偏离。 心 的正确性，从而影响整车的 ●为避免烫伤，维修作业必 性能及排放等各项指标。 须在系统冷却后进行。 ■ 怠速调节器安装在节气门体 ■ 尾气检查 上，由 ECU 控制其动作，改 ◆ 尾气过白、过黑或发蓝，预 变旁通通道的截面积，从而 示某部件有故障，应立即到 改变怠速时空气的旁通量， 特约服务站检修。但在寒冷 控制怠速转速，而无需用户 的天气里，尾气发白属正常。 调整。 因为尾气中含有水蒸汽，在 -6-19 - PDF Page Organizer - Foxit Software 保养与检查 排入大气的过程中，冷却成 细雾而发白。 ⑧ 点火系统 （二）、火花塞 （一）、高压电线 ■ 检查高压电线是否破裂，连 小 心 ●如果以上任一项出现故 障，或出现的故障暂不能修 复时，可以把它委托给特约 服务站。 接是否牢固。 ■ 测量高压电线的阻值，高压 线电阻规范应为： 4–10 KΩ /m 。 ■ 更 换有 劣化迹 象的 高压 电 线。 注意： ●检查每条高压电线，保证连接 牢固并完全插进其接合件内， 任何烧毁的连接件必须予以 更换。 ■ 火花塞间隙a为： K20PR-U11/ KR6E-11/IFR6E11 / IFR6J11: 1.0-1.1mm K20PR-U/ BKR6E: 0.7-0.8mm ■ 检查并调整火花塞的间隙，间 隙在整个中心电极平面上均匀 相同。 ■ 如果发现镍火花塞异常，检查 火花塞上是否积炭，若有，可 用金属丝或大头针除掉炭积 -6-20 - PDF Page Organizer - Foxit Software 保养与检查 物，保证火花塞中心电极的绝 缘体和外电极之间的表面清 洁。 ■ 拆卸方法： 1、 拆卸发动机上罩。 2、 如果需要，推控制杆时断开 插接件。并拆开点火螺钉， 拨下高压电线。 3、 从火花塞套内拨出火花塞。 号火花塞。 2、安装火花塞时可先用手拧进去， 注意不要损坏螺纹，再用力矩 扳手定矩到25N·m按规定的扭 矩拧紧火花塞。 3、安装点火线圈。 4、抓住高压帽的部分小心安装 高压线。将高压电线连接到 火花塞上，不可推软线部分， 只能推保护套部分。 5、安装发动机上罩到气缸盖上。 小 心 ●当维修铱/铂合金的火花塞 时，不能触摸火花塞的中心电 极（很脆弱），以免损坏。 ●更换火花塞时，务必使用同 牌号和型号的产品。 (三)、点火提前角的调整 ■ 本车型的电喷发动机的点火 提前角由电子控制器控制， 无需调整。 ■ 安装方法： 1、装上调整后的或新的等同型 -6-21 - PDF Page Organizer - Foxit Software 保养与检查 ⑨ 进气系统（空气滤清器） 下降和燃油消耗量上升。 ■ 请按以下步骤定期检查和清 公司纯正油。 ■ 油量检查、加注或更换 理空气滤清器： ◆ 打开滤清器盖周围的卡箍 将其它零部件从滤清器盖上 卸下。 ◆ 用喷枪清洗空气滤滤芯，清 洗时请注意喷枪的喷射方向 与进气方向保持一致。如果 滤芯太脏，请更换新的滤芯。 ■ 空 气滤 清器位 于发 动机 室 内，其作用是使空气经过过 滤后再进入发动机燃烧。如 果空气滤清器的滤芯被灰尘 沾满，会使发动机进气阻力 增大，从而导致发动机功率 ◆ 检查或加注前将汽车停在水平 位置并停止发动机。 ◆ 拧开润滑油加注螺塞①。目视 或将手指深入感觉油量多少， 4.3 变速器润滑油、转向器润滑脂 ①手动变速器（MT）润滑油 ■ 润滑油牌号为： 75W/90 GL-4 SAE 如液面接近螺塞孔末端，油量 合适，拧紧螺塞。 ◆ 如液面较低，添加润滑油并使 液面接近螺塞孔末端。 应使用壳牌公司生产的昌铃 -6-22 - PDF Page Organizer - Foxit Software 保养与检查 ◆ 螺塞的拧紧力矩为 21N·m。 ■ 油量检查、加注或更换 检查或加注应将该螺塞拧紧 法如下： 到规定力矩。 1、将车辆停放在水平路面。 ◆ 如需要更换润滑油，请委托 2、拉起驻车制动手柄，然后在 特约服务站处理。 △警 ! 温下检查润滑油量。检查方 “P”档位起动发动机，让发 动机空转 2 分钟并在油量检 告 查时保持发动机运转。 ●为避免烫伤，必须等螺 3、踩下制动踏板，在每个档位 塞降至合适温度，才可拧 开， 之间进行换档操作，同时每 小 心 ●润滑油量太多或太少， 个档位停留约 3 秒钟，最后 回到“P”档位置。 都会损坏自动变速器。 ◆ 检查润滑油前，应先起动车 4、 测量时，先抽出量油尺（把 ■ 牌号选择 辆或空转发动机，提高润滑 手为红色），用清洁布擦拭 ◆ JWS-3317(或 JWS-3309) 自 油的温度直到接近常温，然 去油迹，再最大限度地插入 后驾驶车辆 10 分钟后，在常 原来位置，然后取出量油尺 ② 自动变速器（AT）润滑油 动变速器润滑油。 -6-23 - PDF Page Organizer - Foxit Software 保养与检查 观看， △警 ! 于或接近“C”；热态时液 告 ●为避免车辆突然移动，在 面低于或接近“H”,应添 加润滑油，使液面接近第二 或第四个孔。 ◆ 转向器为齿轮齿条式，使用 钙锂基润滑脂。 4.4 仪表检查 ■ 转动点火开关至“ON”位置， 每个档位之间进行换档超 检查电源指示灯应发亮且燃 作时，务必踩下制动踏板， 油表进入正常工作状态；起 5、 抽出量油尺，观察润滑油底 动发动机，检查其它指示灯 线位置，量油尺上有 4 个 是否正常工作；车辆起动后， 孔，（从下往上数）第一个 检查车速表是否正常显示。 孔和第二个孔之间有“C” 小 心 4.5 车灯检查 字样，表示变速器在冷态 ●油量检查、加注完后，务 时，液面应该的高度区间， 必将量油尺插回原位。 第三个孔和第四个孔之间 ③ 如需要更换润滑液，请委托 前小灯和其它各灯是否工作 有个“H”字样，表示热态 利 亚纳汽车 特约服 务站处 正常；轻踏制动踏板，制动 时液面应该的高度区间油 理。 灯应亮；当变速器操手柄置 迹线应在量油尺的上下两 ■ 转向器润滑脂 ■ 接通各开关，检查前大灯、 于倒档“R”位置时，倒车灯 个标记之间，冷态时液面低 -6-24 - PDF Page Organizer - Foxit Software 保养与检查 应亮；最后检查牌照灯是否 被蒙上灰尘或损坏。 4.6 喇叭、转向信号灯、刮水 器、风窗洗涤器和除霜装 ■ 检查调整后视镜角度，确保 在驾驶座位上能清楚地看见 车后物体。 4.10 置 ■ 检查喇叭、转向信号灯、刮 水器、风窗洗涤器和除霜装 置，使之工作正常。 4.7 燃油检查 检查回复反射器和车辆 牌照 ■ 检查回 复反射 器和 车辆 牌 照，是否被蒙上灰尘或有所 损坏，确保牌照安装紧固， 文字数码清晰。 ■ 出车前检查油量，确保能够 4.9 后视镜检查 车，检查方向盘在转动时是 否柔和、平稳、无响声。若 整。 4.12 门锁检查 ■ 检查门锁，确保锁止正常。 30mm。在空旷场地慢速行 有异常，应立即检查和调 跑完计划里程。 4.8 盘外缘的自由行程应为 0～ 4.11 助力转向 方向盘 ■ 从左向右柔和地转动方向 盘，检查其自由行程。方向 -6-25 - PDF Page Organizer - Foxit Software 保养与检查 ■ 制动液储液罐位于发动机室 ■ 离合器踏板的空行程应为 ■ 检查助力转向储液罐、叶轮 泵及导管的连接。 ■ 助力转向储液罐位于发动机 室内。检查液面高度，如果 低于最低刻线，应向罐内加 内。经常检查液面高度时， 15～20mm，如果间隙过大或 如果低于最低刻线“MIN”， 过小，或者踩下踏板后离合 应向罐内加注牌号为“HZY3” 器不能彻底地分离，请立即 的制动液。 与利亚纳汽车特约服务站 联系，进行检修。 ■ 检查液面高度，如果液面低 小 心 注“JWS-2326”液压助力转 于或接近最低刻线“MIN”， ●因为汽车在出厂前已加注了 向油。 应向罐内加注牌号为 上述牌号的制动液，所以在添 “HZY3”制动液，一直到 加制动液时，不能用其它类型 “MAX”为止。 的制动液与之混合，否则会可 4.13 离合器踏板 4.14 制动系统 能引起严重的系统故障。 ① 制动液 ●由于制动液最多保存两年， 因此，不要用过期、废弃或敞 开保存的制动液。 -6-26 - PDF Page Organizer - Foxit Software 保养与检查 △警 ! 告 ③ 制动器 ● 因为制动液对人的眼睛 ■ 如果需要调整制动器踏板的 和车身面漆有伤害作用，加 注制动液时应特别小心， ● 在发动机运转且离合器 踏板松弛状态下，如果储液 罐中的制动液不足，发动机 起动时组合仪表上的制动液 量警告灯就会亮起。此时应 检查储液罐中的液面，若低 于“MIN”刻线，应添加制动 液。如该灯一直亮，应立即 检查制动系统 。 行程，或者制动系统出现以 ② 制动踏板 下问题，应立即向利亚纳汽 ■ 用 30 千克左右的力踩下踏 车特约服务站咨询或要求检 板，检查踏板与车身前壁之 修： 间的距离，最小距离应不小 ①制动效能差。 于 110 毫米。 ②制动力不均衡（各车轮的 注意： ● 上述间距应沿踏板行程方向 制动作用不均匀）。 ③踏板行程太大。 进行测量，且不包括内壁上 ④尖利的制动噪声。 的衬垫或橡胶层的厚度。 ⑤踩制动踏板时，制动踏板 发生抖动。 ●如制动液迅速流失，应立 即检查制动系统。 -6-27 - PDF Page Organizer - Foxit Software 保养与检查 汽车特约服务站进行检修。 ④ 驻车制动 小 4.15 风窗玻璃洗涤液 心 ●如果储液灌中无洗涤液， 仍运转马达，则容易造成故 障，特别是不能用发动机防 冻冷却液作替代液，否则很 容易损害车身面漆。 4.16 顶起车辆 ■ 使用千斤顶时，请按以下步 ■ 拉紧驻车制动手柄，检查后 ■ 检查储液灌中的洗涤液，如 轮是否已真正锁止。手柄在 液量不够，应添加品质好的 20～25 千克左右的拉力作用 洗涤液或其与水的混合液。 下，应能卡在第 6～9 个棘齿 之间的某一齿上；当手柄被 完全放松回到原位时，制动 骤进行操作： ◆ 把车辆停在水平、坚硬的地 面上。如果此时车辆处于公 路上，应打开危险警告灯并 在车后足够距离外设置三角 警告标牌。 作用应被解除。如果上述过 程存在问题，应委托利亚纳 -6-28 - PDF Page Organizer - Foxit Software 保养与检查 ⑪：挂钩 ⑫：凸缘 ◆ 拉紧驻车制动手柄。将档位 △警 ! 置于倒档（MT 状态）或“P” 告 档（AT 状态）。然后在不需 ■⑪未安装下裙边顶起示意图： ● 在顶起车辆的过程中，应 顶起的三个车轮的前后放置 前轮： 时刻注意千斤顶是否竖直平 稳，如果千斤顶开始变倾斜， 楔块。 应降下重新调整状态。 ◆ 将千斤顶置于合适的位置， 转动摇柄直到千斤顶顶部贴 ● 不要在斜面上顶起车辆。 合在车身侧围的顶座上。 ● 为避免发生人身伤害事 故，不要在车辆顶起过程中 ◆ 缓慢而平稳地顶起车辆，直 钻入车底部，如果您需要进 到车轮脱离开地面。如果没 有必要，不要顶起得太高。 后轮： 入车底进行检查调整工作， 应将车辆置于地沟或举升机 上。而不应只使用千斤顶。 ● 千斤顶仅用来更换轮胎 时顶起车辆。 -6-29 - PDF Page Organizer - Foxit Software 保养与检查 ■⑫安装下裙边顶起示意图： 柱内侧下边缘，列出了轮胎 前轮： 规格及轮胎充气压力。 ①检查轮胎 ■ 按以下项目检查轮胎： ◆ 用压力表测量各轮胎（备胎 除外）的充气压力是否符合 规定的气压范围。如果需要， 后轮 △警 ! 4.17 轮胎 告 ● 为避免损坏裙边,不要将 千斤顶直接支撑在裙边上, 也不要将脚踩在裙边上。 ● 为避免意外事故发生, 不要将千斤顶直接支撑在裙 边上。 ⑪：下裙边 ⑫：挂钩 ⑬: 加强筋 ■ 轮胎信息指示牌位于 1 号立 应给轮胎充气。 -6-30 - PDF Page Organizer - Foxit Software 保养与检查 ◆ 检查轮胎接地面与轮胎花纹 △警 ! 告 ②车轮换位 沟槽底之间的高度差，它应 ● 应在轮胎冷态下测量气 不小于 1.6mm，否则应更换 压，充气时要不时的观察充 长轮胎使用寿命，车辆每行 新轮胎。为了便于检查，轮 气压力至规定压力范围内。 驶 10000km 后，应按下图所 胎胎面上刻有三角形标志， ● 轮胎气压过低将导致轮 示进行换位。换位后，调整 如果该标志外露到表面说明 辋直接压轮胎胎面，这对轮 轮胎气压至规定范围内。 必须更换轮胎。 胎、轮辋都是非常有害的。 ■ 为避免轮胎不均匀磨损，延 ●轮胎气压过高是很危险的 坏。 轮胎若有不正常的磨损， 应进行检修,轮胎若有裂纹 或损坏时，应更换新胎。 ◆ 检查车轮螺母的松紧度。 ◆ 检查以确保轮胎上无钉子、 石子或其它异物。 ◆ 检查轮胎是否有不正常（或 不均匀）的磨损、裂缝和损 -6-31 - PDF Page Organizer - Foxit Software 保养与检查 ● 螺母带锥度的一面朝内，均 匀地紧固每个螺母直到车轮 稳固地安装在车毂上 ⑤车轮装饰罩更换 ■ 按上图所示，用车轮扳手或 千斤顶曲柄的尾端，将车轮 ④备胎装卸 ③轮胎更换 ■ 更换轮胎时，按以下步骤： 请使用千斤顶摇杆，会更省 ◆ 从车上取下千斤顶、扳手和 力。 备胎。拧松车轮螺母，但不 要完全卸下。 胎，可与原轮胎互换使用。 与原车轮规格不同的备胎， ◆ 卸下车轮，安装新车轮，更 仅作应急使用，原轮胎应立 换车轮螺母。均匀地预拧紧 即维修并及时换下备用车 各螺母。 胎。 扳手紧固各螺母，拧紧扭矩 为 85Nm。 注意： 心 ●更换轮胎时，四只车轮应 用同一类型和规格的轮胎。 ●使用应急轮胎时，最高车 ■ 与原车轮规格完全相同的备 ◆ 顶起车辆。 ◆ 降下千斤顶，按图示顺序用 小 ■ 备胎放在备胎舱内，拆装时 速应限制在 50km/h 以下。 装饰罩撬开。 ■ 更换装饰罩时，务必不要盖 住气门芯或使气门芯缠结。 4.18 蓄电池 ■ 如蓄电池为免维护类型，则 蓄电池的上表面会标明。免 维护蓄电池不需添加蒸馏 -6-32 - PDF Page Organizer - Foxit Software 保养与检查 水，蓄电池耗尽时直接更换。 ■ 非免维护蓄电池，蓄电池的 压低于 12V，请及时给蓄电 池充电。 液面高度应该保持在 注意： “UPPER”（上限）和“LOWER” ● 由于蓄电池更换、耗尽等各 △警 ! 告 （下限）两条标线之间，如 种原因引起电喷系统控制模 ●因为蓄电池会产生易燃的 果发现液面低于“LOWER”标 块 ECU 断电时，应按照维修 氢气体，因此，必须让蓄电 志线，则需添加蒸馏水到接 手册的要求进行电喷系统的 池远离火焰或火花，否则， 近“UPPER”标志线。接线柱 初始化设置工作。 可能会导致爆炸。蓄电池液 如松动或锈蚀会导致接触不 溅入眼睛或沾染皮肤将是很 良，如有锈蚀，应先用氨水 危险的。应特别注意，若沾 或苏打水把白色粉末洗掉， 上了酸液，立即用大量的水 然后用干净的水清洗，最后 冲洗，并请医生诊治。 涂上油脂或凡士林。注意清 ●检查时，应避免导电物体 洗时不能让清洗液流进蓄电 将蓄电池的正负极相连。 池内。 ■ 非免维护蓄电池，车辆超过 1 个月未使用或蓄电池端电 -6-33 - PDF Page Organizer - Foxit Software 保养与检查 4.19 保险丝 的电器元件均不工作。更换 ■ 本车设有三种保险丝。第一 时应使用指定规格的保险 ⑦发动机燃油喷射系统 丝。 （EPI 各保险丝（主保险丝/支路 ）支路 险丝，是对电路中各支路设 保险丝）的类型及规格 保 险 置的保险丝；第三种是各电 ①主保险丝（80A）：接通 丝 器元件本身的保险丝。 所有电气电路。 （15A ②暖风机（30A）：控制风 ）。 扇电机继电器。 ⑧安全气囊、空调系统支路 种是主保险丝，直接接通蓄 电池电路；第二种是支路保 ①发动机舱内保险丝盒 ■ （15A）。 保险丝（15A）。 ■ 主/支保险丝盒位于发动机 ③ABS 执行元件和控制模块 ⑨散热器风扇电机支路保 舱盖内，打开舱盖，便可看 总成保险丝（60A）。 险丝（30A）。 见。 ④单独电路保险丝盒、辅助 ⑩前大灯（左）：15A。 保险丝盒（60A） 11 前大灯（右）：15A。 ■ 主 保险 丝接通 蓄电 池的 电 路。当该保险丝熔断时，所 有电器元件均不工作；支路 保险丝熔断时相应支路上 ⑤点火系统支路保险丝 （60A）。 ⑥制动信号灯控制保险丝 -6-34 - PDF Page Organizer - Foxit Software 保养与检查 △警 ! 告 △警 ! ●务必使用合适规格的保险 丝代替熔断的保险丝，不能 用其它替代物如铝箔或金属 丝。如果备用的保险丝在短 时间内也烧坏，则可能是车 辆有严重的线路故障，应立 即检修。 告 ●主保险丝熔断，应对全车 线路进行检查。更换保险丝 时，使用指定规格的，不能 用金属导线作临时替代线， 否则易产生过大的电流，造 成损害甚至火灾。 ②电器元件保险丝 ■ 电器元件的保险丝盒位于驾 驶员侧仪表板下面。更换保 4.20 灯泡的更换 险丝时，打开保险丝盒盖， 利用保险丝盒内的拉出器拉 出保险丝，根据保险丝盒标 注意： 签列出的数据选择合适的保 ● 为便于更换，保险丝盒应经 险丝。 常配备备用的保险丝。 -6-35 - PDF Page Organizer - Foxit Software 保养与检查 小 心 △警 ! 告 ●更换亮的卤素灯泡时，为避 免过热造成伤害，应用干净的 布握住灯泡。 ●如果需频繁更换灯泡，可能 是线路存在故障，应立即检 修。 ■ 用包上一块软布的一字螺丝 ●为避免灼伤，务必等灯泡足 刀撬开灯外罩，灯泡即可从 够冷却后，才能更换。 弹簧座中取出。更换后，应 ●卤素灯泡内部有加压气体， 检查灯泡是否已被弹簧卡座 需要小心拿取，如果灯泡被擦 安全卡住，然后盖上外罩即 伤或落地，可能发生爆炸或破 可。 裂。 ① 前照灯 然后压下弹簧，即可拆换灯 泡。 ■ 安装时按相反的顺序操作。 ② 室内灯（选装） 小 心 ●更换前大灯后，应重新调 整光束角度。光束角度的调 整，应委托特约维修网点。 ■ 打开发动机舱盖，拆下连接 ③ 侧转向信号灯 前大灯的电缆，取掉密封罩， -6-36 - PDF Page Organizer - Foxit Software 保养与检查 (一)、灯座 ■ 对于全玻璃材料类型⑪的灯 泡，可直接取出或插入灯座 即可。 ■ 对于玻璃/金属材料类型⑫ 的灯泡，按住灯泡逆时针方 向旋转，即可拆下灯泡，安 ■ 灯泡与灯罩为整体式，如需 ■从灯罩内取灯座时，只需按住 更换灯泡，连同灯罩一同更 灯座逆时针方向旋转，即可拆 换。用包上一块软布的一字 下灯泡，安装新灯座时，按住 ■ 其他单独的灯泡或灯座也可 螺丝刀在灯罩前侧位置撬开 灯泡顺时针旋转即可安装上。 以按上述方法安装或拆卸。 灯座。注意这种方式更换灯 罩容易划伤车身油漆。 (二)、灯泡 装新灯泡时，按住灯泡顺时 针旋转即可安装上。 (三)、 后组合灯（尾灯、后位 灯、后转向信号灯等） ④其它灯 -6-37 - PDF Page Organizer - Foxit Software 保养与检查 a:两厢车 (五)、三厢系列车倒车灯，后 雾灯，牌照灯（位于行李厢盖 a:三厢车 上） (四)、倒车灯，后雾灯（位于 （六）、前室内灯（选装） （七）、两厢系列车牌照灯 （八）、两厢车行李室灯（选装） 背门上） -6-38 - PDF Page Organizer - Foxit Software 保养与检查 拆卸方式： （九）、三厢系列车行李厢灯 安装方式 三厢车 4.21 雨刮器刮片更换 ■ 如果刮片老化、损坏或刮刷 时留下条纹，应更换刮片。 （十）、高位制动灯（选装） 注意： 两厢车 -6-39 - PDF Page Organizer - Foxit Software 保养与检查 △警 ● 不同的车刮片更换方法可能 ! 告 不一样，为保证正常更换， ●为避免划伤或损坏玻璃，在 请向经销商咨询。 更换刮片时，不要让刮臂撞击 ① 前 风挡 玻璃刮 片的 更换 步 式样 B（拆卸） 玻璃。 骤： ■ 抬起刮臂。 ■ 向刮臂的方向按住卡扣⑪， 按如图所示取下刮架⑫。 式样 B（安装） 注意： ■ 按下图所示，将锁住的刮片 末端打开，然后滑出刮片。 式样 A（拆卸） ● 对于 C 类刮片，不要 过度弯曲刮片，否则有可能 折断刮片内的金属保持片。 式样 A（安装） 式样 C ◆ 如果新刮片不带金属保持 -6-40 - PDF Page Organizer - Foxit Software 保养与检查 片，可从旧刮片上取下金属 保持片装上使用。 ◆ 按与拆卸相反的秩序装上 新的刮片（式样 C 除外）。 注意: ● 要保证刮架上所有钩子都钩 ◆ 在刮片上的合适位置。 抬起 ◆ 将刮架装在刮臂上，一定要 刮 保证锁机构在正常的位置。 臂。 ◆ ②后刮片的更换步骤： 按如 图所示取下刮架。 ◆ 按如图所示滑出刮片。 -6-41 - PDF Page Organizer - Foxit Software 保养与检查 ◆ 按与拆卸相反的秩序装将刮 架装在刮臂上。 4.22 空调系统 ■ 对于新车或空调系统经过一 个冬季未用的车辆，在再次 使用空调时，将不能发挥最 佳状态，应进行定期维护。 ■ 每月至少一次，将汽车停放 注意： 于通风良好的场地，将发动 ● 不要过度弯曲刮片，否则可 机处于空转状态，空调机风 能折断刮片内的金属保持 速开至最高档，车内空气进 片。 行内循环。 ◆ 如 果新 刮片不 带金 属保 持 ■ 检 查发 各总成 是否 安装 牢 片，可从旧刮片上取下金属 固；管路是否连接良好并无 保持片装上使用。 渗漏；制冷剂及油液无渗漏； ◆ 按与拆卸相反的秩序装上新 电路是否连接良好。 的刮片。注意要保证刮架上 所有钩子都钩在刮片上的合 适位置。 -6-42 - PDF Page Organizer - Foxit Software 保养与检查 4.23 长期停驶 ■ 若车辆长期停驶时，应每隔 两个月左右起动一次发动 机，以避免因汽油的结胶堵 塞喷油器。 ■ 断开蓄电池的负极线，每个 月进行一次充电， 充满为止。 -6-43 - 12 c 13 e 19 e c 14 15 16 17 18 PDF Page Organizer - Foxit Software 保养与检查 -6-44 - PDF Page Organizer - Foxit Software 故障及应急措施 七.故障及应急措施 1 起动机不工作———————————————————— 2 跨线起动—————————————————————— 3 发动机淹缸————————————————————— 4 发动机过热————————————————————— 5 如果自动变速器的操纵手柄不能从“P”档位置切换出—— 6 拖车———————————————————————— -7-1 PDF Page Organizer - Foxit Software 故障及应急措施 1 起动机不工作 2 跨线起动 ●不得以拖车或推车的形 将点火开关旋转到“START” ■ 如果蓄电池已放完电而不能 式起动发动机，否则将导 （起动）位置，打开前大灯， 起动发动机时，可以找一个 致汽车排放系统的三元催 检查蓄电池状况。如前大灯 充过电的、独立的蓄电池， 化装置失效。 过分暗淡或不亮，通常是蓄 或用另一辆汽车上的蓄电 ■ 应该根据车辆故障的具体情 电池电量不足或接线柱处接 池，跨接到本车线路中来帮 况，采取相应的措施。 触不良，确定故障产生原因 助起动 △ !警 告 后，排除故障。 如前大灯很亮，则检查保险 丝，如仍未能发现故障，则 线路部分可能存在严重问 题，应到特约服务站进行检 修。 △ !警 告 ● 如 果 蓄 电 池电 解 液 结了 冰，请不要使用跨线起动， 因为这时跨线起动可能会引 起蓄电池爆炸或破裂。 ● 如 果 你 的 蓄电 池 不 断放 电，而又找不出原因，请委 托利亚纳汽车特约服务站检 查。 -7-0 PDF Page Organizer - Foxit Software 故障及应急措施 为避免损坏车辆或蓄电池， 一端接在旧的蓄电池⑴正接 应严格按照跨线起动的步 △ !警 告 ●因为蓄电池会产生易爆炸 的气体、腐蚀性的酸和易引 起燃烧的高压电能。因此在 蓄电池附近工作时，为了避 免人身伤害事故，请遵守以 下提示。 1、 时刻注意保护自己的眼 睛，尽量不要探视蓄电池。 2、 不要把蓄电池暴露在有 明焰或火花处。 3、 避免眼睛和皮肤接触蓄 电池酸液，如皮肤接触了酸 液，立即彻底地用水冲洗净 被接触区，并去医院诊治。 骤进行操作，最好委托特约 线柱上。 ◆ 把另一跨接线夹在外接电 服务站进行。操作步骤如 池的负接线柱上，另一端夹 下： 在不能起动的车辆上的一 ◆ 找一合适的位置（场地）放 块面积足够、不带漆的部分 置 12V 的蓄电池，以便跨接 ⑶。接线时，应注意手和接 电线到汽车蓄电池上，当用 头不要碰到或穿过滑轮、皮 的是其它车辆的蓄电池时， 带或风扇。 则尽量让两车靠拢但又不接 ◆ 连接完毕后，应先起动电池 触，并且两台车都应挂上驻 充足的发动机，并以中速运 车制动。 转，再起动电池不足的发动 ◆ 关掉所有附件，其中为安全 机。 起见的附件除外，如前大灯、 故障警报灯。 ◆ 把跨接线的一端夹在外接 蓄电池⑵的正接线柱上，另 -7-1 PDF Page Organizer - Foxit Software 故障及应急措施 3 发动机淹缸 4 发动机过热 ■ 淹缸时，难以发动机起动。 ■ 在恶劣的驾驶条件下，有可 这时，可以一直踩下加速踏 能出现发动机暂时过热的情 板到底并维持住，起动发动 况。运行时，如果发动机水 ●非万不得已，不得使用 机以排除过量的汽油。注意， 温表指到红线位置时，应立 跨线起动。 每次起动的时间不要超过 15 刻按以下步骤操作： ●不要直接将接线接头 秒。 ◆ 起动后，根据以上操作顺序， 以相反的次序拆去跨接线。 △ !警 告 ◆ 如开了空调，则将空调关闭。 接到电力不足的蓄电池 ◆ 将车停放在安全地带。 的负极上，否则可能产生 ◆ 保持发动机正常怠速运转一 爆炸。 段时间，直到水温表指示水 温已降至正常范围。 ■ 如果水温仍未下降，按以下 项目进行检查： ◆ 将发动机熄火，检查水泵皮 带轮是否损坏或打滑，在起 动状态时，风扇是否正常运 -7-2 PDF Page Organizer - Foxit Software 故障及应急措施 转，如有异常，立即调整或 排除。 ◆ 检查储液灌中冷却液的液面 高度，如低于“LOW”线，应 检查散热器、水泵、暖风机 和热水管等处是否有渗漏。 如果有，先排除故障，再起 动发动机。 ◆ 如果无渗漏，有必要时，可 以小心地向储液灌中和散热 器中添加冷却液（参见“检 查及维护”章中的“发动机 冷却液”） △ !警 告 △ !警 告 ●无论何时，如发现有漏出 ●为了防止造成伤害，请 的冷却液蒸汽或听见漏气 不要将手、工具、衣物等 声，立即关闭发动机并停车 靠近散热器冷却风扇或 冷却，当不能见到蒸汽或听 空调风扇，因为它们可能 见漏气声音时，再打开发动 没有任何警告就会自动 机机舱检查冷却液是否沸 运转起来。 腾。若是这样，应等待冷却。 ●当水温很高时，打开散热 器盖是很危险的，因为沸腾 的液体或高温蒸汽可能因为 压力而冲出来，造成伤害。 应等到冷却液温度下降后才 能打开散热器盖。 -7-3 PDF Page Organizer - Foxit Software 故障及应急措施 5 如果自动变速器的操纵手柄 不能从“P”档位置切换出 ■ 装备自动变速器的车辆具有 电动驻车锁止功能，如果蓄 电池电量不足或存在其它电 器故障，自动变速器的操纵 ◆ 将点火钥匙旋转到“ON”或 “ACC”位置。 ◆ 按下图所示将盖子（2）和卡 子（1）安装到位。 ◆ 将释放钮（3）拨到移动方向。 ◆ 当释放钮（3）位于移动方向 时，将操纵手柄切换到需要 位置。 手柄不能从“P”档位置切换 出。按前述方法进行“跨线 起动”如果仍然不能切换， 按以下方法操作： ■ 该 办法仅于 紧急状 态下使 ◆ 确定拉起驻车制动手柄。 用。如果需经常使用该方法 ◆ 用工具按住卡子（1）的中央， 将操纵手柄从“P”档位置切 取下卡子。 ◆ 取下孔的盖子（2）。 换出，或该办法仍然不能切 换，应委托特约服务站维修。 ◆ 停止运转的发动机。 -7-4 PDF Page Organizer - Foxit Software 故障及应急措施 6 拖车 ■ 方式 A（适用 A/T，M/T）： ■ 方式 B（只适用 M/T） ■ 当需要将你的车辆拖到维修 点进行维修时，请与专业维 修单位联系，并按照正确的 拖车方法进行拖车。 ■ 为了防止拖车过程中造成车 辆损坏，请选用正确的设备 并按车辆装配的变速器型式 ■ 按安装要求将前轮牢固地 选择正确的方法进行操作。 固定在定位销上，后轮着 确保拖车速度不大于 地，利用前轮进行拖车。 ◆ 释放驻车控制手柄。 90km/h。 小 心 △ !警 告 ●拖装备 A/T 的汽车，如四 ●拖车时应按照规定使用挂 个车轮全部着地，将导致自 车灯、拖钩及安全链条。 动变速器的损坏。 ◆ 将变速器置于“N”档位置。 ◆ 旋转点火钥匙到“ACC”位 置，并确保转向车轮未被锁 住。 ◆ 释放驻车控制手柄。 注意： ● 为避免拖车时发生的震动 对转向柱管的损坏，在拖车 前应确保转向盘未被锁住。 -7-5 PDF Page Organizer - Foxit Software 故障及应急措施 -7-6 PDF Page Organizer - Foxit Software 车容维护 -10-- PDF Page Organizer - Foxit Software 车容维护 八 车容维护 1 车内清理 1.1 对塑料制品的维护 1.2 对纺织品的维护 1.3 对安全带的维护 1.4 对地板垫的维护 1.5 对地毯的维护 1.6 对行李舱的维护 2 外部清洁 2.1 洗车 2.2 打蜡 2.3 存放车辆 -8-1- PDF Page Organizer - Foxit Software 车容维护 1 车内清理 小 心 平时，应经常整理车内物件， ●清理车厢内外表面时，不 保持室内清洁。 能使用易挥发的溶剂，如金 1.1 对塑料制品的维护 属漆稀释剂、汽油、油、苯 准备肥皂水或中性清洁剂溶 或以下的清洗物如漂白粉、 液，与温水混合，用海绵或 家庭用的强力清洗剂等。这 软布浸取溶液，涂抹在塑料 些物品，有的有毒，有的易 制品上，保持 几分钟，使污 燃，如使用方法不当，会引 物附着力松弛，再用一块干 起人员伤害或车辆损害。 净、湿润的布片擦去表面污 物和液体。如果还有污点， 可再重复以上步骤。 1.2 对纺织品的维护 先用真空吸尘器吸掉表面的 浮尘，接着用一块干净、带 有肥皂液的湿布去擦被沾污 区，再另用一微湿的布吸掉 上面的液体并轻擦表面直到 擦净为止。当然，也可以到 市场上购买纺织品清洗剂来 洗，并按制造厂家的说明去 做。 1.3 对安全带的维护 清洗安全带时用温和的肥皂 液和水，不能用漂白粉或染 料——因为它们会减弱安全 带的 强度。 1.4 对地板垫的维护 普通污物可以从地板垫上用 水和中性的肥皂液清洗掉， 也可以用刷子帮助擦松污 物，然后用水冲洗整个地板 垫，最后放在避日光处晾干。 -8-2- PDF Page Organizer - Foxit Software 车容维护 1.5 对地毯的维护 清洗方法同第㈡条。 1.6 对行李舱的维护 行李舱（室）要经常清洗。 如 2 外部清洁 体，在取出货物后应仔细检 ● 保持车身清洁、没有灰尘是 很重要的，否则会导致面漆 褪色或车身的腐蚀。 任何脏物或异物附着在车身 的油漆表面，随着时间推移， 查行李舱是否被弄脏，并及 时清洗。 面的长期积累。 注意： 果行李舱（室）中装载了容 易泼洒或泄漏的流体或液 和腐蚀性化学物质在车身表 都会引起以下问题： ◆ ◆ 面漆光泽消失。 由于面漆恶化导致车身生 锈。 ◆ 车身表面油漆褪色。 导致汽车车身表面漆层质量 下降甚至车身腐蚀主要原因 ◆ 任何对表面漆层造成机械伤 害的都可导致车身腐蚀。 引起车身加速腐蚀的原因： ◆ 海洋性气候及工业污染。 ◆ 空气中水分的增加。 ◆ 车身局部长期潮湿。 ◆ 在通风不良且温度很高的环 境下。 为保持面漆的状态良好，保 护整个汽车不被锈蚀，请从 保持车身清洁、免受脏物的 腐蚀做起。 有： ◆ 公路上的盐分、脏物、水分 -8-3- PDF Page Organizer - Foxit Software 车容维护 2.1 洗车 清洗车身时，请按以下步骤 进行： ◆ 一旦污垢被完全洗去，立即 用高压水流冲去附在车身 上的清洁剂及溶液。 ◆ 用高压水流朝下冲向车身表 ◆ 冲洗后，用软毛巾或抹布轻 面，洗掉泥浆和碎土。用水 轻擦净车身，再让汽车停在 量要大，足以使污垢变松而 避日光处晾干。 被洗掉。 ◆ 洗车用水要连续涌流，也可 借助于含水的海绵、软刷或 类似物品，但不能用泡沫塑 料等较硬的物品擦洗车身， 以免损伤面漆。 ◆ 整个车身外表可以用海绵或 软布浸取中性的清洁剂或洗 车用肥皂水轻轻擦洗，擦洗 过程中，海绵和布应时常浸 小 心 ●使用市场上购置的洗车用 产品时，按厂家指定的方法 操作。不要用家庭用的强力 洗洁剂或肥皂代用。 ◆ 仔细检查油漆表面，如发现 有划伤处，按以下方法对损 伤处进行处理： 1、 清洗所有损伤处，并让它晾 干。 2、搅匀油漆后，用一小刷子在 损伤处修补。 3、 修补后，用正确的方法让油 漆 晾干。 取洗车液。 -8-4- PDF Page Organizer - Foxit Software 车容维护 2.2 打蜡 2..3 存放车辆 车辆冲洗以后，进行打蜡和 为维持车身表面质量，请将 涂擦光剂，能更好地保护漂 汽车停放在干燥、通风的场 ● 洗完车后，应检查制动 亮的面漆。 所。 器是否干燥，如未晾干，可以 ◆ 必须用高品质的蜂蜡和擦光 剂。 ◆ 使用蜂蜡和擦光剂时，应注 意厂家指定的使用方法。 ◆ 镀铬的部分也应打蜡。 △ !警 告 挂低速档连续轻微地制动，使 其干燥。 ● 不要在发动机运转时洗 车或上腊。 ● 清洗车下部和防护板等 有尖角的部位时，应该戴上手 套和穿上长袖以防手和胳膊 受伤。 ●不要在排气系统零部件表 面另外喷涂防护涂层，或缠绕 保护层，以免引起火灾。 -8-5- PDF Page Organizer - Foxit Software 车容维护 -10-- PDF Page Organizer - Foxit Software 附录 九 附录 1 2 汽车产品合格证使用说明───────────── 随车物品────────────────── 3 特别申明────────────────── -9-1 PDF Page Organizer - Foxit Software 附录 1、汽车产品合格证使用说明 2、随车物品 3、 特别声明 ■ 随车的汽车产品合格证是汽 ■ 利亚纳汽车用户手册一本。 ■ 本公司保留修改整车零部件 车具有法律效力的唯一书面 ■ 利亚纳汽车保修手册一本。 及装备的权利，修改项目恕 证明，应妥善保管好，切勿 ■ 汽车产品合格证一张。 不另行通知，请谅解。 遗失。 ■ 备胎一只。 ■ 任何情况下，任何人不得以 ■ 随车工具一套。 本手册的数据、插图及说明 ■ 小型灭火瓶一只。 为法律依据向 -9-1 PDF Page Organizer - Foxit Software 车容维护 -10--
