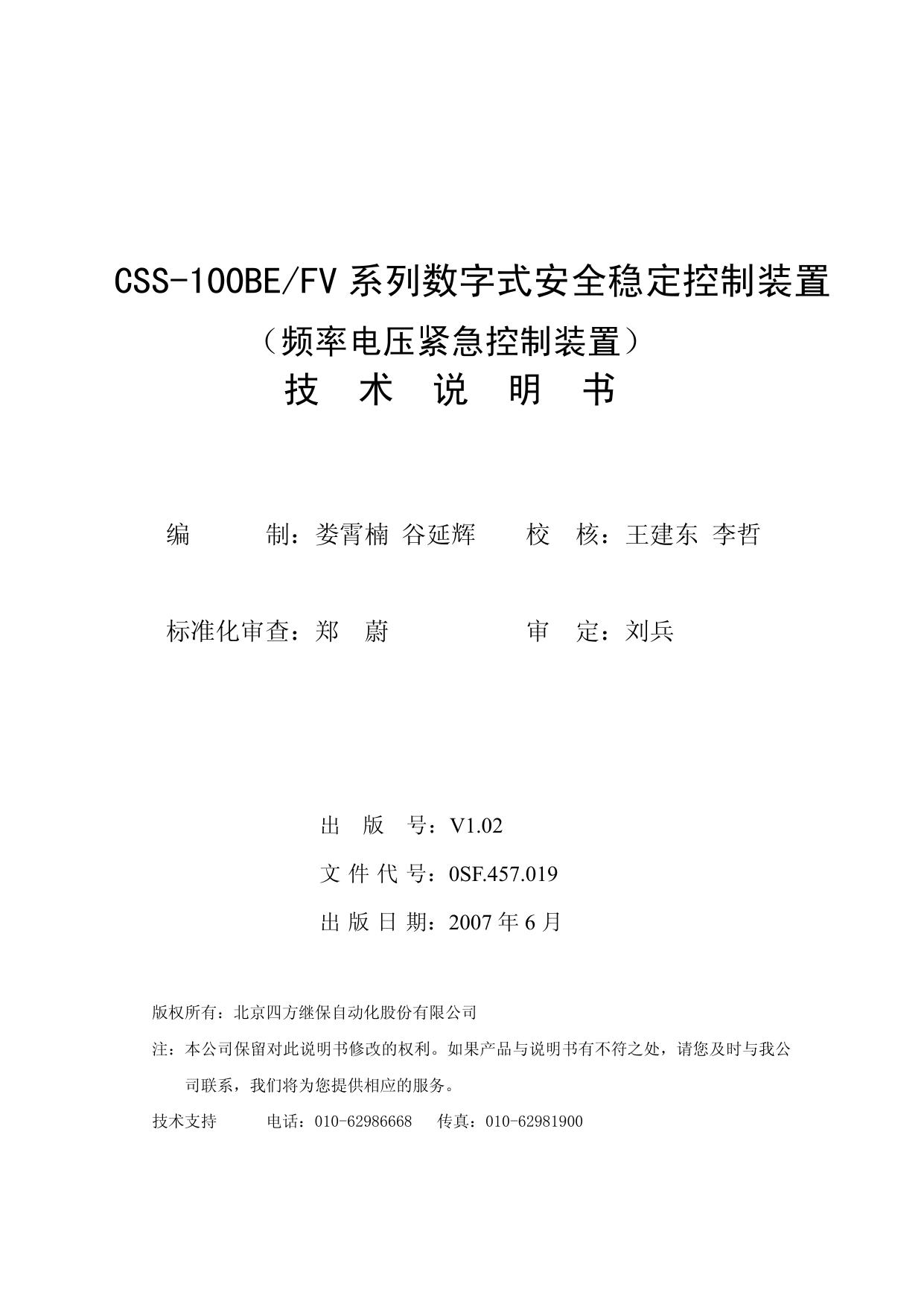

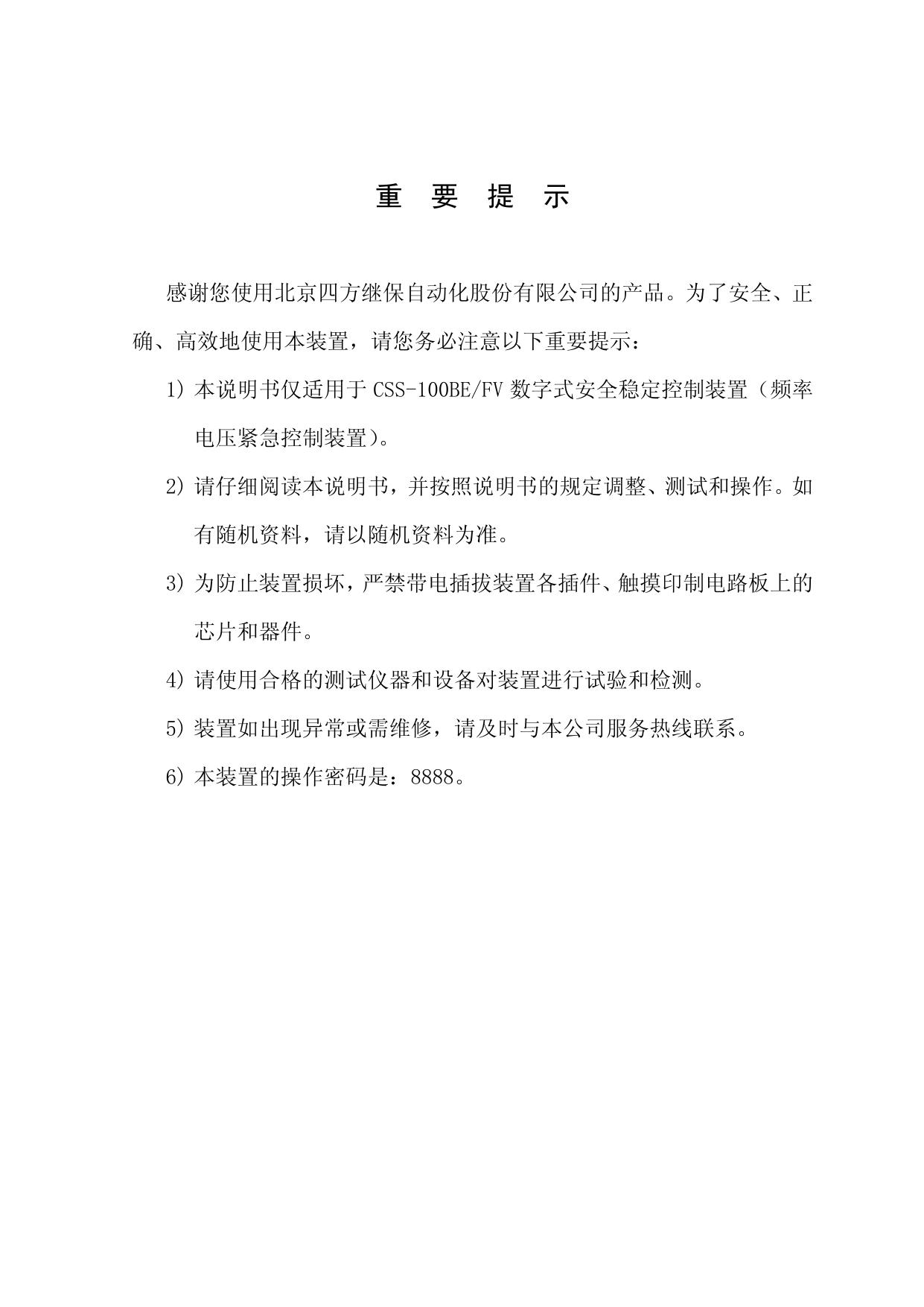

CSS-100BE/FV 系列数字式安全稳定控制装置 （频率电压紧急控制装置） 技术说明书 CSS-100BE/FV 系列数字式安全稳定控制装置 （频率电压紧急控制装置） 技 编 术 说 制：娄霄楠 谷延辉 标准化审查：郑 蔚 出 版 明 书 校 核：王建东 李哲 审 定：刘兵 号：V1.02 文 件 代 号：0SF.457.019 出 版 日 期：2007 年 6 月 版权所有：北京四方继保自动化股份有限公司 注：本公司保留对此说明书修改的权利。如果产品与说明书有不符之处，请您及时与我公 司联系，我们将为您提供相应的服务。 技术支持 电话：010-62986668 传真：010-62981900 重 要 提 示 感谢您使用北京四方继保自动化股份有限公司的产品。为了安全、正 确、高效地使用本装置，请您务必注意以下重要提示： 1) 本说明书仅适用于 CSS-100BE/FV 数字式安全稳定控制装置（频率 电压紧急控制装置） 。 2) 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。如 有随机资料，请以随机资料为准。 3) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的 芯片和器件。 4) 请使用合格的测试仪器和设备对装置进行试验和检测。 5) 装置如出现异常或需维修，请及时与本公司服务热线联系。 6) 本装置的操作密码是：8888。 目 第一篇 1 2 3 4 录 装置的技术说明................................................................................................................................1 概述 ...........................................................................................................................................................1 1.1 适用范围...........................................................................................................................................1 1.2 装置主要特点...................................................................................................................................1 技术条件 ...................................................................................................................................................3 2.1 环境条件...........................................................................................................................................3 2.2 电气绝缘性能...................................................................................................................................3 2.3 机械性能...........................................................................................................................................3 2.4 电磁兼容性.......................................................................................................................................4 2.5 安全性能...........................................................................................................................................4 2.6 热性能（过载能力） .......................................................................................................................4 2.7 功率消耗...........................................................................................................................................4 2.8 输出触点容量...................................................................................................................................4 2.9 装置主要技术参数 ...........................................................................................................................5 装置硬件 ...................................................................................................................................................5 3.1 装置结构及配置 ...............................................................................................................................5 3.2 装置插件及接线说明 .......................................................................................................................9 CSS-100BE/FV1 数字式安全稳定控制装置（频率电压紧急控制装置） ........................................15 4.1 装置功能.........................................................................................................................................15 4.2 测量原理.........................................................................................................................................16 4.3 启动判别.........................................................................................................................................16 4.4 频率电压判别逻辑 .........................................................................................................................16 4.4.1 低频低压减载判别逻辑 .................................................................................................................16 4.4.2 低频低压减载功能逻辑框图 .........................................................................................................18 4.4.3 低频低压减载闭锁措施 .................................................................................................................20 4.4.4 双母并列/分列运行逻辑 ...............................................................................................................22 4.5 整定值及整定说明 .........................................................................................................................22 4.5.1 装置参数.........................................................................................................................................22 4.5.2 保护定值 ........................................................................................................................................ 25 4.5.3 定值说明 ........................................................................................................................................ 27 4.6 5 压板说明 ........................................................................................................................................ 28 CSS-100BE/FV2 数字式安全稳定控制装置（频率电压紧急控制装置）........................................ 29 5.1 装置功能 ........................................................................................................................................ 29 5.2 测量原理 ........................................................................................................................................ 30 5.3 启动判别 ........................................................................................................................................ 30 5.4 频率电压判别逻辑 ........................................................................................................................ 30 5.4.1 低频低压和过频过压判别逻辑 .................................................................................................... 30 5.4.2 低频低压和过频过压功能逻辑框图............................................................................................. 33 5.4.3 闭锁措施 ........................................................................................................................................ 35 5.4.4 双母并列/分列运行逻辑 .............................................................................................................. 37 5.5 整定值及整定说明 ........................................................................................................................ 37 5.5.1 装置参数 ........................................................................................................................................ 37 5.5.2 保护定值 ........................................................................................................................................ 40 5.5.3 定值说明 ........................................................................................................................................ 43 5.6 压板说明 ........................................................................................................................................ 44 第二篇 用户安装、使用 ............................................................................................................................. 46 6 开箱检查 ................................................................................................................................................ 46 7 安装调试 ................................................................................................................................................ 46 8 人机接口及其操作................................................................................................................................. 47 9 典型动作报告......................................................................................................................................... 51 9.1 装置动作报告及分析 .................................................................................................................... 51 9.2 故障录波报告调取及分析 ............................................................................................................ 53 10 装置告警说明 .................................................................................................................................... 53 11 运输、贮存和开箱注意事项 ............................................................................................................ 54 12 调试、运行与维护注意事项 ............................................................................................................ 55 13 订货须知 ............................................................................................................................................ 57 附件：频率电压紧急控制装置部分运行业绩 ............................................................................................. 59 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 第一篇 技术说明书 装置的技术说明 1 概述 1.1 适用范围 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） （以下简 称“装置”）主要用于低频低压切负荷/解列/水电站自启动；过频过压切机/压出力/ 解列；小电源解列；无功投切等。根据功能划分为表 1-1 两大型号：CSS-100BE/FV1 和 CSS-100BE/FV2。 装置测量安装处两段母线电压、频率以及它们的变化率。当发生频率、电压事故 时，进行相应的频率、电压事故判断。适合两段母线并列或分列运行。最大配置可以 切除 32 回负荷线路，每回负荷线路可以通过装置参数菜单灵活设置到相应的轮次上。 CSS-100BE/FV 系列装置包括型号及适用范围见表 1-1。 表 1-1 CSS-100BE/FV 系列型号、适用范围及功能配置 型号 适用范围 功能配置 CSS-100BE/FV1 低频低压切负荷/解列/水电站 低频和低压各设有 5 个基本轮、2 自启动。 个独立的特殊轮和 2 个加速轮。 CSS-100BE/FV2 低频低压切负荷/解列/水电站 低频和低压各设有 3 个基本轮、2 自启动； 个独立的特殊轮和 1 个加速轮， 过频过压切机/压出力/解列；小 低频和低压第五轮可用作解列。 电源解列；无功投切等。 过频和过压各设有 3 个基本轮。 1.2 装置主要特点 装置具有以下特点： 1.2.1. 完善的结构设计 装置硬件采用整体面板、前插式全封闭机箱结构，强弱电严格分离，抗干扰和抗 电磁辐射的能力强。 依据硬件模块化设计思想，取消传统背板配线。采用两个 CAN 网构成两层分布式 的带冗余网络系统，使得装置机箱统一设计、灵活扩展，充分满足用户的不同要求。 1.2.2. 高性能的硬件系统 采用 DSP 和 MCU 合一的 32 位单片机，保持了总线不出芯片的优点；14 位 A/D 变 换，工频周期 24 点采样，每块 CPU 板可同时采集 36 路模拟量。高性能硬件体系保证 了装置在每一个采样间隔对所有模拟量进行实时计算。 多 32 位 CPU（策略机、从机 CPU 板、DI 板、DO 板、COM 板等）并行处理,大大提 高装置整体的工作效率，降低了整体装置的风险。 -1- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 1.2.3. 模块化软件设计思想 模块化的程序使装置功能配置灵活，可满足不同用户的要求。 1.2.4. 冗余的软件设计 软件采用冗余处理和物理量校验相结合，对任一故障的判断和决策都采用多个不 同的条件、多重闭锁机制决定装置的动作行为，有效防止误动或拒动。 1.2.5. 灵活的定值修改方式 灵活的离线修改定值、在线下载定值方式，使运行人员从烦琐的现场修改定值的 事务中解脱出来。 1.2.6. 状态检修硬件平台 装置内部各模块采用智能化设计，实现了开入量、开出量、模拟量和电源等模块 的在线自检，以及硬件多条件确认；开入状态经两路光隔同时采集，相互确认；对机 箱内温度进行实时监测；提供多种告警功能。 通过对装置运行中的硬件进行全方位智能化与数据化管理，真正为用户提供了一 种的状态检修硬件平台。“只要不报警，装置就是完好的”。 1.2.7. 人机界面友好 大屏幕液晶显示屏,实时显示时间、电流、电压、功率、压板合/断、元件投停、 定值区等运行状态； 汉化操作菜单简单易用，对运行人员和继保人员赋予不同权限，确保安全性。装 置提供四个快捷键，可以实现“一键化”操作，方便现场运行人员的操作。面板 8 个指示灯光，清楚表明装置正常、异常及动作时的各种状态。； 具有遥信对点功能，可以对装置动作、告警、压板、开入、模拟上送录波等量模 拟对点，方便与监控后台及调度管理主站调试； 通过面板上的串口可方便对装置进行调试、下发定值、显示被监测线路、主变或 机组等运行状态。 1.2.8. 多种通信接口 装置配备高速可靠的 LonWorks 现场总线接口和以太网接口，可采用 103 规约或 四方 CSC2000 规约。配置有 2Mbps、64kbps 高速数字通信接口及异步串口，满足各种 通信接口的要求。 1.2.9. 大容量的故障录波和离线的人性化分析软件 具有故障录波功能、事故追忆功能，储存容量达 4M。装置一旦故障启动，能自 动记录系统运行状态（运行方式、控制断面、开关量等）的变化数值或曲线，并打印 或形成 COMTRADE 格式报告输出。也可以通过装置面板的标准 RS-232 串口和 PC 机相 连，使用本公司专用 CSPC 分析软件可详细分析故障和装置的动作行为，清晰显示装 置动作全过程。 1.2.10. 方便的专用稳控装置/系统试验工具 可以实现和笔记本电脑连接，既可输出人工设置的数字量，便于精确检验控制逻 辑。也可以输出“事故发展过程”的数据回放量，真实检验装置/系统的整体控制功 -2- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 能。 2 技术条件 2.1 环境条件 装置在以下环境条件下能正常工作： 1) 工作环境温度：-10℃～＋55℃，运输中短暂的贮存环境温度-25℃～＋70℃， 在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应 能正常工作； 2) 相对湿度：最湿月的月平均最大相对湿度为 90％，同时该月的月平均最低温 度为 25℃且表面无凝露； 3) 大气压力：80kPa～110kPa（相对于海拔高度为 3600m 及以下）； 4) 使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规 定的振动、冲击和碰撞。 2.2 电气绝缘性能 2.2.1 介质强度 装置能承受 GB/T14598.3-1993（eqv IEC60255-5）规定的交流电压为 2kV（强电 回路）或 500V（弱电回路）、频率为 50Hz、历时 1min 的介质强度试验，而无击穿和 闪络现象。 2.2.2 绝缘电阻 用开路电压为 500V 的测试仪器测定装置的绝缘电阻值不小于 100MΩ，符合 IEC60255-5：2000 的规定。 2.2.3 冲击电压 装置能承受 GB/T14598.3-1993（eqv IEC60255-5） 规定的峰值为 5kV（强电回 路）或 1kV（弱电回路）的标准雷电波的冲击电压试验。 2.3 机械性能 2.3.1 振动 装置能承受 GB/T 11287（idt IEC60255-21-1）规定的 I 级振动响应和振动耐受 试验。 2.3.2 冲击和碰撞 装置能承受 GB/T 14537（idt IEC60255-21-2）规定的 I 级冲击响应和冲击耐受 试验，以及 I 级碰撞试验。 -3- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 2.4 电磁兼容性 2.4.1 脉冲群干扰 技术说明书 装置能承受 GB/T 14598.13（eqv IEC60255-22-1）规定的 1MHz 和 100kHz 脉冲 群干扰试验（第一半波电压幅值共模为 2.5kV，差模为 1kV）。 2.4.2 静电放电干扰 装置能承受 GB/T 14598.14（idt IEC60255-22-2）规定的Ⅲ级（接触放电 6kV） 静电放电干扰试验。 2.4.3 辐射电磁场干扰 装置能承受 GB/T 14598.9（idt IEC60255-22-3）规定的Ⅲ级（10V/m）的辐射 电磁场干扰试验。 2.4.4 快速瞬变干扰 装置能承受 GB/T 14598.10（idt IEC60255-22-4）规定的Ⅳ级（通信端口 2 kV， 其它端口 4kV）的快速瞬变干扰试验。 2.5 安全性能 装置符合 GB 16836 规定的外壳防护等级不低于 IP20、安全类别为 I 类。 2.6 热性能（过载能力） 装置的热性能（过载能力）符合 DL/T 478-2001 的以下规定： 交流电压回路：在 1.2 倍额定电压下连续工作，1.4 倍额定电压下允许 10s。 2.7 功率消耗 装置的功率消耗符合 DL/T 478-2001 的以下规定： 直流电源回路：正常工作时，不大于 35W；当保护动作时，不大于 60W； 交流电压回路：在额定电压下不大于 0.5VA/相。 2.8 输出触点容量 跳闸触点容量：在电压不大于 250V、电流不大于 1A、时间常数 L/R 为（5 ±0.75）ms 的直流有感负荷回路中，触点断开容量为 50W，长期允许通过电 流不大于 5A； 其它触点容量：在电压不大于 250V、电流不大于 0.5A、时间常数 L/R 为（5 ±0.75）ms 的直流有感负荷回路中，触点断开容量为 30W，长期允许通过电 流不大于 3A。 -4- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 2.9 装置主要技术参数 2.9.1 供电电源 技术说明书 （1） 直流 110V 或 220V（订货时注明） ； （2） 交流 220V（打印机、照明使用） 。 2.9.2 额定交流参数 （1） 相电压：100/ 3 V； （2） 线电压：100V； （3） 频率：50Hz。 2.9.3 模数变换的精确工作范围 （1） 电压范围：0.4V～120V（有效值） ； （2） 频率： 2.9.4 45Hz～55Hz。 测量精度 （1） 交流电压有效值测量相对误差≤±0.5％（0.2Un～1.2Un） ； （2） dU／dt 测量误差 ≤0.05Un／s； （3） 频率测量误差 ≤±0.01Hz； （4） df／dt 测量误差 ≤0.1Hz／s； 2.9.5 动作值误差 （1） 电压动作值误差不超过±3％； （2） 频率动作值误差不超过±0.02Hz； （3） 频率变化率误差不超过±5％或±0.1Hz/s； （4） 延时段动作值平均误差不超过±20ms。 2.9.6 定值整定范围 装置整定范围见定值清单。在对装置操作下定值时，必须在液晶显示最下一行中 的整定范围内，如果超出定值整定范围，液晶显示最下一行将显示“越限”警示。 2.9.7 事件记录与数据记录 具有完善的事件记录与数据记录功能，可根据工程情况记录次数 20 次以上。 3 装置硬件 3.1 装置结构及配置 3.1.1 装置外观结构 -5- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 装置采用符合 IEC60297-3 标准的高度为 4U、宽度为 19 英寸机箱，整体面板， 带有锁紧的插拔式功能组件。装置的安装方式为嵌入式，接线为后接线方式，装置的 外观、外形尺寸及安装开孔尺寸见图 3.1～图 3.4。 图 3.1 装置图片 图 3.2 装置正视图 图 3.3 装置侧视 图 3.4 装置安装开孔尺寸 3.1.2 装置的结构及配置 装置面板如图 3.5 所示。 图 3.5 装置面板图 本装置最大可容纳 14 个插件，内部插件可根据需要配置以满足用户的需求。装 置主要由交流变换器、CPU 板、管理板、开入板、出口板、信号板和电源等组成。各 -6- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 插件和电源插件为“直通式”，即插件端子直接接外部端子，增加了可靠性。，正面插 件布置如图 3.6 所示，背板端子布置如图 3.7、图 3.8 所示。 图 3.6 X4（管理插件） X5（开入插件） c 开入电源+ 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 开入电源告警 （非保持） 告警 （保持） a 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 信号复归 检修状态 压板 低压减载 压板 低频减载 压板 备用 备用 母线分列 运行 出口控制 总压板 备用 备用 备用 1 打印发 打印收 2 3 打印地 4 485-2B 5 485-2A 6 485-1B 485-1A 7 8 GPS 9 GPSGND 10 LON-2A 11 12 备用 LON-2B 备用 LONGND 告警 （非保持） 告警 （保持） X11（电源插件） LON-1A 13 14 LON-1B 15 备用 16 X10（信号插件） c 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 第一组 公共端 R24+ 装置动作 装置告警 频率告警 R24- 直流消失 TV断线告警 第二组 公共端 装置动作 装置告警 频率告警 TV断线告警 1 第三组 公共端 装置动作 装置告警 2 装置插件布置图 频率告警 TV断线告警 备用出口 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 X3（备用） X1（交流插件） a b 1 2 3 以 太 网 4 5 6 7 U1C 8 U1B U1N U2C 9 U1A 10 U2B U2N 11 U2A 12 X9（开出插件4） a c 第四组 公共端 TJ49 备用 TJ50 备用 TJ51 备用 TJ52 备用 TJ53 第五组 公共端 TJ54 备用 TJ55 备用 TJ56 备用 TJ57 备用 TJ58 第六组 公共端 TJ59 备用 TJ60 备用 TJ61 备用 TJ62 备用 TJ63 备用出口 TJ64 图 3.7 X2（备用） 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 X8（开出插件3） a c TJ49 TJ33 TJ50 TJ34 TJ51 TJ35 TJ52 TJ36 TJ53 TJ37 TJ54 TJ38 TJ55 TJ39 TJ56 TJ40 TJ57 TJ41 TJ58 TJ42 TJ59 TJ43 TJ60 TJ44 TJ61 TJ45 TJ62 TJ46 TJ63 TJ47 TJ64 TJ48 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 X7（开出插件2） a c TJ33 TJ17 TJ34 TJ18 TJ35 TJ19 TJ36 TJ20 TJ37 TJ21 TJ38 TJ22 TJ39 TJ23 TJ40 TJ24 TJ41 TJ25 TJ42 TJ26 TJ43 TJ27 TJ44 TJ28 TJ45 TJ29 TJ46 TJ30 TJ47 TJ31 TJ48 TJ32 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 CSS-100BE/FV1 装置背板端子布置图 -7- X6（开出插件1） a c TJ17 TJ1 TJ18 TJ2 TJ19 TJ3 TJ20 TJ4 TJ21 TJ5 TJ22 TJ6 TJ23 TJ7 TJ24 TJ8 TJ25 TJ9 TJ26 TJ10 TJ27 TJ11 TJ28 TJ12 TJ29 TJ13 TJ30 TJ14 TJ31 TJ15 TJ32 TJ16 a 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 TJ1 TJ2 TJ3 TJ4 TJ5 TJ6 TJ7 TJ8 TJ9 TJ10 TJ11 TJ12 TJ13 TJ14 TJ15 TJ16 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 图 3.8 技术说明书 CSS-100BE/FV2 装置背板端子布置图 3.1.3 装置硬件原理 装置的硬件原理见图 3.9。 GPS对时 功能键盘 汉显液晶屏 MASTER 通信管理模块 调试串口 2×RS485口至监控系统 汉字打印机 开关量 两段母线电压 交 流 变 换 器 DI 开入单元 DO 开出单元 C A N 网 中央信号 单元 CPU板 图 3.9 装置原理图 -8- LP 跳闸出口 装置动作、TVTA断线，装 置故障信号（三组接 点）。另外，直流消失。 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 3.2 技术说明书 装置插件及接线说明 装置采用功能模块化设计思想，不同的产品由相同的各功能组件按需要组合配 置，实现了功能模块的标准化。装置由交流插件、CPU 插件、开入插件、开出插件、 信号插件、管理插件、电源插件和人机接口组件构成。 3.2.1 交流插件（AC） 每个交流变换插件可接入 12 路模拟量，包括电压、电流变换器两部分，不同型 号装置电压、电流变换器的配置不同。每个机箱最多可以配置 3 个交流插件，共 36 路模拟量。本装置 6 个电压变换器分别接入两段母线 6 个相电压。 3.2.2 CPU 插件（CPU） CPU 插件是装置的核心插件，采用高性能的 CPU 芯片。CPU 插件有 36 路 A/D 回路、 4 路硬件测频回路。通过 CAN 网和其它 CPU 交换数据。装置的 CPU 原理见图 3.10。 CPU 插件实现数据采集、计算、动作判据等功能部分。根据实际的工程要求，可 以计算 U、I、f、dU/dt、df/dt 等多种电气量。完成启动判据、故障判据，计算结果 和逻辑判断结果。 图 3.10 装置 CPU 板原理图 3.2.3 管理板插件（MASTER） 管理板是装置的管理和通信插件，主要接收和储存 CPU 板上送的事故和事件报 告，完成和液晶屏、面板键盘、监控系统、工程师站、RTU 或远方调度系统的连接。 管理插件的原理见图 3.11。 管理板主要对外接口： (1) 两个自适应的 100M/10Mbps 以太网口（光口/电口，作为监控网和传输录波 数据的通道； (2) LonWorks 网口（一组或两组），可作为网络打印机的接口； (3) RS485 接口（一组或两组），满足标准的 IEC-60870-5-103 规约； (4) 一个标准 RS-232 串口与外接 PC 机通信，完成 CSPC 的功能； (5) GPS 对时。在管理板上有高精度的时钟芯片，外部可选择网络对时、秒脉冲 对时、分脉冲对时等几种方式。若选用硬对时方式，则外部对时脉冲信号地接管 理板的 24V 地，对时信号接 X4-9（GPS）端子，可实现硬对时。 -9- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） RAM 内部总线 收发器 MMI 技术说明书 其它CPU FLASH EEPROM 管理板CPU 10M以太网 隔离RS485 10M以太网 LON网 硬时钟 GPS对时 图 3.11 管理板原理图 3.2.4 开入板插件（DI） 每块开入板可接入 24 路开入，分为两组,A 组与 C 组相互独立，可以接入不同性 质的开入信号，也可以接入相同性质的信号。默认 24V 开入。开入插件的端子定义见 图 3.12。 开入端子(X5) Y2+ 2 IN13 4 IN14 6 IN15 8 IN16 10 IN17 12 IN18 14 IN19 16 IN20 18 IN21 20 IN22 22 IN23 24 IN24 26 Y2- 28 GJ1+ 30 GJ2+ 32 c2 a2 c4 a4 c6 a6 c8 a8 c10 a10 c12 a12 c14 a14 c16 a16 c18 a18 c20 a20 c22 a22 c24 a24 c26 a26 c28 a28 c30 a30 c32 a32 1 R24+ 3 IN1 5 IN2 7 IN3 9 IN4 11 IN5 13 IN6 15 IN7 17 IN8 19 IN9 21 IN10 23 IN11 25 IN12 27 R2429 GJ131 GJ2- 图 3.12 开入板端子定义图 X5-c2 为开入电源正端，X5-c28 为开入电源负端，需接入电源输出的＋24V 和 -24V。 X5-a6 端子为检修状态压板，接入开入正电源时，进入检修状态，进行保护试验 时不向监控后台上送报文。运行时应退出该压板。 X5-a8，X5-a10 端子分别为低压减载压板和低频减载压板端子。当装置运行时， 需要该功能时接入开入正电源。 X5-a16 端子为母线分列运行压板端子。双母分列运行时，接入开入正电源；双 母并列运行时，不允许接入开入正电源。 -10- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 X5-a18 端子为出口总控制压板端子。接入开入正电源，开放频率电压事故判别 和出口功能。不接入开入正电源，仅进行频率电压事故判别，但闭锁出口，方便现场 调试。 X5-c30 和 X5-a30 为告警 I（非保持），X5-c32 和 X5-a32 为告警 I（保持） ，装置 告警 I 时会驱动这两副触点，并闭锁保护出口电源。 3.2.5 开出板插件（DO） 装置有 4 块开出插件，每块开出插件具有 16 个独立的出口继电器，输出独立的 16 路开出。开出插件本身还具备启动闭锁继电器，只有启动继电器闭合后，且没有 告警 I 动作时，才会开放出口电源，提高了硬件的可靠性。开出插件 X6 的端子定义 见图 3.13。 开出端子(X6) TJ1+ 1 TJ2+ 3 TJ3+ 5 TJ4+ 7 TJ5+ 9 TJ6+ 11 TJ7+ 13 TJ8+ 15 TJ9+ 17 TJ10+ 19 TJ11+ 21 TJ12+ 23 TJ13+ 25 TJ14+ 27 TJ15+ 29 TJ16+ 31 c2 a2 c4 a4 c6 a6 c8 a8 2 TJ1- 4 TJ2- 6 8 TJ3TJ4- c10 a10 10 TJ5- c12 a12 12 TJ6- c14 a14 14 TJ7- c16 a16 16 TJ8- c18 a18 18 TJ9- c20 a20 c22 a22 c24 a24 c26 a26 c28 a28 c30 a30 c32 a32 20 TJ1022 TJ1124 TJ1226 TJ1328 TJ1430 TJ1532 TJ16- 图 3.13 开出板端子定义 低频低压功能最大配置 32 路出口，每路出口对应 2 付触点，TJ1-TJ64 为 32 路 出口触点。装置出口定义见图 3.14。 -11- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） TJ9 TJ1 TJ2 出口1 TJ3 TJ4 出口2 出口3 出口4 出口17 出口18 TJ20 出口7 TJ22 TJ16 TJ42 TJ44 出口19 TJ46 TJ24 出口21 TJ50 TJ48 出口11 TJ52 出口12 TJ54 出口25 TJ56 TJ30 出口15 TJ32 出口16 TJ58 出口29 TJ59 出口26 TJ60 出口30 TJ61 出口27 TJ55 出口24 出口14 TJ57 TJ53 出口23 TJ28 TJ31 TJ51 出口22 出口13 TJ29 TJ49 TJ47 出口20 出口10 TJ23 出口8 TJ26 TJ27 TJ21 TJ45 TJ39 TJ40 出口6 TJ43 TJ37 TJ38 TJ14 出口9 TJ19 TJ41 TJ35 TJ36 TJ18 TJ15 TJ33 TJ34 出口5 TJ13 TJ7 TJ8 TJ12 TJ25 TJ17 TJ11 TJ5 TJ6 TJ10 技术说明书 TJ62 出口31 TJ63 出口28 TJ64 出口32 图 3.14 装置出口定义 3.2.6 信号板插件 信号板和开出板硬件类似，根据工程需要配置信号出口。信号分为 6 组，每组 4 个信号，共用一个公共端，其中 c4～c10、a4～a10 为保持触点，提供给中央信号。 其余四组为非保持信号，满足远动和录波的要求。信号插件的触点如图 3.15 所示。 装置信号定义见图 3.16。 -12- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 信号端子(X10) COM1 2 ZXJ1 4 ZXJ2 6 ZXJ3 8 ZXJ4 10 COM2 12 YDJ1 14 YDJ2 16 YDJ3 18 YDJ4 20 COM3 22 LBJ1 24 LBJ2 26 LBJ3 28 LBJ4 30 TJ+ 32 c2 a2 c4 a4 c6 a6 c8 a8 c10 a10 c12 a12 c14 a14 c16 a16 c18 a18 c20 a20 c22 a22 c24 a24 c26 a26 c28 a28 c30 a30 c32 a32 1 COM4 3 ZXJ5 5 ZXJ6 7 ZXJ7 9 ZXJ8 11 COM5 13 YDJ5 15 YDJ6 17 YDJ7 19 YDJ8 21 COM6 23 LBJ5 25 LBJ6 27 LBJ7 29 LBJ8 31 TJ- 图 3.15 信号板端子定义 图 3.16 装置信号定义 3.2.7 电源插件（POW） 电源插件可输入直流 220V 或 110V，输出±24V、±12V、±5V。电源插件原理如 图 3.17 所示。 -13- 3.2.8 POWER -14IN- DC220V- IN+ DC220V+ SY' 失灵告警‘ SY 失灵告警 R24- DC24-输出2 R24+DC24+输出2 24V+DC24-输出1 24V- DC24+输出1 +12VDC12+输出 SGNDDC12G输出 -12V DC12-输出 +5V DC5V+输出 GND DC5VG IN- IN+ SY R24- R24+ 31 29 27 25 23 21 19 17 15 13 11 9 7 5 3 1 ZC c32 c30 c28 c26 c24 c22 c20 c18 c16 c14 c12 c10 c8 c6 c4 c2 XC A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 a32 a30 a28 a26 a24 a22 a20 a18 a16 a14 a12 a10 a8 a6 a4 a2 箱端子插头 总线插头 C1 B1 C2 B2 C3 B3 C4 B4 C5 B5 C6 B6 C7 B7 C8 B8 C9 B9 C10 B10 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 IN- IN＋ SY' R24- R24+ 24V+ 24V- +12V SGND -12V +5V GND 箱 安全与屏蔽接地 隔离空端子 电源输入负 隔离空端子 电源输入正 隔离空端子 失电告警开出接点 隔离空端子 义 定 子 开入 24V 电源 端 R24 负端 隔离空端子 输入输出端子插件 开入 24V 电源 R24 正端 头 插 口 接 逻辑 总 电源 线 5V -12V 12V 公共端 模拟 +12V 电源 隔离空端子 24V 24V开出 24V+ 电源 正端 公共端 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 图 3.17 电源插件原理图 面板（MMI） 负责汉字液晶显示、键盘处理，通过串口与 MASTER 交换数据。显示面板上还提 供一个与 PC 机通信的接口（9 芯）。 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 快捷键定义 F1：打印最近一次动作报告 F2：打印运行的定值 F3：打印采样值 F4：打印装置信息 F5：定值区号加 F6：定值区号减 CPU 插件、管理通信插件（Master）、开入、开出和信号插件均采用多层印制板 和表面贴装工艺制作，总线不出芯片，大大提高了抗干扰性能。开入和开出插件设计 了自检回路，可在软件的驱动下进行自检，可实现“状态检修”。 4 CSS-100BE/FV1 数字式安全稳定控制装置（频率电压紧急控制装置） 4.1 装置功能 （1） 实时测量装置安装处两段母线电压、频率以及它们的变化率。 （2） 当电力系统由于有功缺额引起频率下降时，装置自动根据频率降低值切除 部分电力用户负荷，使系统的电源与负荷重新平衡。本装置设有 5 个基本 轮，2 个独立的特殊轮，最大配置可以切除 32 回负荷线路，可满足一个厂 站的切负荷要求； （3） 当电力系统由于无功缺额引起电压下降时，装置自动根据电压降低值切除 部分电力用户负荷，确保系统内无功的平衡，使电网的电压恢复正常。本 装置根据电压切负荷的轮次和根据频率切负荷的轮次相同； （4） 当电力系统有功功率缺额较大时，系统频率可能会较快下降，本装置具有 根据 df/dt 加速切负荷的功能，可加速切第一、二轮或加速切一、二、三 轮，尽早制止频率的快速下降，防止频率崩溃事故； （5） 当电力系统无功功率缺额较大时，系统电压可能会较快下降，本装置具有 根据 du/dt 加速切负荷的功能，可加速切第一、二轮或加速切一、二、三 轮，尽早制止电压的快速下降，防止电压崩溃事故； （6） 装置设有根据 df/dt、du/dt 闭锁功能，以防止由于短路故障、负荷反馈 频率或电压异常情况可能引起的误动作。装置具有低电压闭锁、TV 断线闭 锁功能。特别，具有独特的短路故障判断自适应功能，低电压减载的整定 时间不需要与保护动作时间相配合，保证系统低电压时快速动作，短路故 障时可靠不动作； （7） 装置设有母线分列运行压板，可以实现在双母线分列运行时，各母线动作 逻辑、动作出口完全独立；双母线并列运行时，采用统一的动作逻辑和动 作出口。 （8） 低频第七轮可用于低频解列。通过控制字可以单独投退本轮的 df/dt 闭锁 -15- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 功能。 （9） 低压第七轮可用于低压解列。通过控制字可以单独投退本轮的 du/dt 闭锁 功能。 4.2 测量原理 装置对输入的交流电压进行采样，采样周期为 0.833ms，即一个工频周期采样 24 点。在一个采样周期内完成电压、频率计算和逻辑判断。采用算法如下所述： （1）电压采用有效值算法； （2）频率的测量方法 为了保证频率测量的精度高、速度快，本装置使用硬件测频的方法，同时也采用 软件测频校验。 4.3 启动判别 （1）低频启动 f ≤fLS (低频启动定值)，延时 ts（延时定值）。 （2）低电压启动 U≤ULS (低电压启动定值)，延时 ts（延时定值）。 4.4 频率电压判别逻辑 4.4.1 低频低压减载判别逻辑 （1）频率缓慢下降时的判别顺序，见表 4-1。 表 4-1 动作顺序 动作判别式 动作结果 1 f ≤fqd t≥tfqd 低频启动 2 f ≤f1、 t≥tf1 低频第一轮动作 3 f ≤f2、 t≥tf2 低频第二轮动作 4 f ≤f3、 t≥tf3 低频第三轮动作 5 f ≤f4、 t≥tf4 低频第四轮动作 6 f ≤f5、 t≥tf5 低频第五轮动作 其中，fqd 为低频启动定值，tfqd 为低频启动延时，f1……f5 分别为低频第一轮…… 第五轮定值，tf1……tf5 分别为低频第一轮……第五轮延时。以上五轮按顺序动作， 只有前一轮动作后，后一轮允许动作。 第六、七轮为特殊轮，其动作不受前五轮限制，各自独立，其动作顺序为表 4-2。 -16- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 表 4-2 动作顺序 1 2 动作判别式 动作结果 f ≤fqd t≥tfqd 低 频 启 动 f ≤f6、 t≥tf6 低频第六轮动作 f ≤f7、 t≥tf7 低频第七轮动作 其中，f6、 f7 分别为低频第六轮、第七轮定值，tf6、 tf7 分别为低频第六轮、第七 轮延时。另外，低频第七轮可用于低频解列，通过“频率控制字”可以选择低频第七 轮是否需要频率变化率闭锁功能。 （2）频率下降较快时的判别顺序，见表 4-3。 表 4-3 动作顺序 1 动作判别式 F ≤fqd 动作结果 t≥tfqd 低 频 启 动 t≥tf1 2 F ≤f1 低频第一轮动作 （ df / dt )1≤ df / dt <( df / dt )3、t≥tfd1 加速切第一、二轮 （ df / dt )2≤ df / dt <( df / dt )3、t≥tfd2 加速切第一、二、三轮 其中， ( df / dt )1 、( df / dt )2 为滑差加速 1、2 定值，( df / dt )3 为滑差闭锁定值， tfd1 、tfd2 分别为滑差加速 1、2 延时。低频加速减载功能随低频第一轮功能一并投入， 但是，是加速 1、2 轮还是加速 1、2、3 轮，由定值“频率控制字”中“低频加速二 轮”、 “低频加速二三轮”控制位进行设置。电压缓慢下降时的判别顺序，参见表 4-4。 表 4-4 动作顺序 动作判别式 动作结果 1 u ≤uqd t≥tuqd 低 压 启 动 2 u ≤u1、 t≥tu1 低压第一轮动作 3 u ≤u2、 t≥tu2 低压第二轮动作 4 u ≤u3、 t≥tu3 低压第三轮动作 5 u ≤u4、 t≥tu4 低压第四轮动作 6 u ≤u5、 t≥tu5 低压第五轮动作 其中，uqd 为低压启动定值，tuqd 为低压启动延时， u1…… u5 分别为低压第一 轮……第五轮定值，tu1…… tu5 分别为低压第一轮……第五轮延时。以上五轮按顺序 动作，只有前一轮动作后后一轮允许动作。 -17- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 第六、七轮为特殊轮，其动作不受前五轮限制，各自独立，其动作顺序为表 4-5。 表 4-5 动作顺序 1 2 动作判别式 动作结果 u ≤uqd t≥tuqd 低 压 启 动 u ≤u6、 t≥tu6 低压第六轮动作 u ≤u7、 t≥tu7 低压第七轮动作 其中 u6、 u7 分别为低压第六轮、第七轮定值，tu6、 tu7 分别为低压第六轮、第七轮 延时。另外，低压第七轮可用于低压解列，通过“电压控制字”可以选择低压第七轮 是否需要电压变化率闭锁功能。 （3）电压下降较快时的判别顺序，参见表 4-6。 表 4-6 动作顺序 1 动作判别式 u ≤uqd 动作结果 t≥tuqd 低 压 启 动 t≥tu1 2 u≤u1 低压第一轮动作 ( du / dt )1≤ du / dt <( du / dt )3、 t≥tud1 ( du / dt )2≤ du / dt <( du / dt )3、t≥tud2 加速切第一、二轮 加速切第一、二轮、三轮 其中， ( du / dt )1 、( du / dt )2 为滑压加速 1、2 定值，( du / dt )3 为滑压闭锁定 值，tud1 、tud2 分别为滑压加速 1、2 延时。低压加速减载功能随低压第一轮功能一并 投入，但是，是加速 1、2 轮还是加速 1、2、3 轮，由定值“电压控制字”中控制位 “低压加速二轮”、“低压加速二三轮”进行设置。 4.4.2 低频低压减载功能逻辑框图 低频逻辑框图如图 4.1，低压逻辑框图如图 4.2 所示。 -18- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 图 4.1 低频功能逻辑框图 -19- 技术说明书 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 低电压闭锁 TV断线闭锁 告警 5s 或 压差大闭锁 或 短路故障闭锁 U≤Uqd 与 Tuqd U≤U1 tu1 低压第一轮 或 (du/dt)1≤du/dt<(du/dt)3 tud1 (du/dt)2≤du/dt<(du/dt)3 tud2 与 低压第二轮 U≤U2 tu2 或 或 U≤U3 tu3 U≤U4 tu4 与 与 与 低压第三轮 低压第四轮 低压第五轮 与 U≤U5 tu5 与 U≤U6 tu6 U≤U7 tu7 与 低压第六轮 低压第七轮 图 4.2 低压功能逻辑框图 4.4.3 低频低压减载闭锁措施 以下条件为防止负荷反馈、电压回路接触不良等频率、电压异常变化情况下引起 装置误动作的闭锁措施。 母线低电压或电压异常时点 TV 断线告警灯，同时开出 TV 断线告警信号；电压恢 复正常后，灭 TV 断线告警灯，收 TV 断线不保持告警触点。频率越限或频差大时点频 率告警灯，同时开出频率告警信号；频率恢复正常后，灭频率告警灯，收频率告警不 -20- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 保持告警触点。 （1） df / dt 闭锁 当| df / dt |≥( df / dt )3（即低频变化率闭锁定值）时，不再进行频率逻 辑判断，瞬时闭锁频率模块出口。滑差闭锁直到频率恢复到启动频率以上时， 自动解除闭锁。注意，将低频变化率闭锁定值设定为最大值时，低频所有轮 次 df / dt 闭锁功能退出。 （2） du / dt 闭锁 当| du / dt |≥( du / dt )3（即低压变化率闭锁定值）时，不再进行电压逻 辑判断，瞬时闭锁电压模块出口。滑压闭锁后，电压恢复到低压启动定值以 上时，自动解除滑压闭锁。注意，将低压变化率闭锁定值设定为最大值时， 低压所有轮次 du / dt 闭锁功能退出。 （3）低电压闭锁 当母线电压低于 0.2Un 时，瞬时闭锁频率电压模块判断，延时 5s 发出母 线电压消失告警报告。电压恢复后自动解除闭锁。 （4）电压异常（TV 断线）闭锁 当母线的线电压之差大于 0.15Un 时，瞬时闭锁频率电压模块判断，延时 5s 发出母线电压差异常告警报告。若恢复正常，则自动解除闭锁。 （5）频率值异常闭锁 若频率值 f>55Hz 或 f<45Hz，可认为频率值异常。装置检测到频率异常， 瞬时闭锁频率模块判断，延时 5s 发出频率越限异常报告。频率值恢复正常， 自动解除闭锁。 （6）频差大闭锁 通过对母线两路测频回路互相校验，保证测频回路的正确性。当双测频 之差超过 0.2Hz，瞬时闭锁该母线频率功能。若恢复正常，则自动解除频差 大闭锁。 （7）防止过切负荷的措施 在低频（低压）切负荷的实际动作过程中，可能会出现前一轮动作后系 统的有功（无功）功率已经不再缺额，频率（电压）开始回升，但回升的拐 点可能在下轮动作范围之内。如：第一轮切负荷动作后频率（电压）开始回 升，但在第二轮频率（电压）定值之下的时间超过了第二轮的延时定值，则 第二轮动作，不必要的多切了负荷，导致频率（电压）上升超过了正常值。 过切的现象在地区小电网中容易发生。 为此，在每一轮动作的判据中增加了 df / dt ≥ 0 （ du / dt ≥ 0 ）的闭锁判据，可以有效防止过切现象发生。 -21- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 4.4.4 技术说明书 双母并列/分列运行逻辑 母线分列运行压板投入，则装置按照母线分列运行方式工作，即两段母线的频率 电压事故判别、出口等功能完全独立。母线分列运行压板退出，则按照母线并列运行 方式工作。 a) 两段母线动作逻辑采用相同的定值。用户可以根据出口配置自行设定每段母 线所带负荷数，并分配到各轮次上。 b) 母线分列运行时：两段母线的频率电压事故判别、出口等功能完全独立，各 自切除对应的负荷线路，动作报文显示母线参数为 1 或 2，表示母线 I 或母 线 II 的频率/电压事故。检测到一段母线电压消失或 TV 断线时，闭锁该母 线频率电压功能，另一母线功能不受影响；检测到一段母线频率越限或频差 大时，闭锁该母线频率功能，另一母线功能不受影响。 c) 母线并列运行时：动作逻辑采用一致的动作逻辑，出口时将 I 母和 II 母的负 荷线路同时切除，动作报文显示母线参数为 0，表示双母并列运行。当两段 母线电压均正常时，优先利用 I 母电压、频率判别，同时利用 II 母电压、频 率校验判断出口。当一段母线电压消失或 TV 断线时，自动选用正常母线电 压进行判别。 4.5 整定值及整定说明 装置定值按照装置参数和保护定值两部分。装置参数定义频率电压功能各轮次的 跳闸控制字。保护定值包括低频减载、低压减载功能定值。 4.5.1 装置参数 按“装置主菜单 \ 定值设置 \ 输入密码 \ 装置参数”菜单顺序进行装置参数 配置,见表 4-7。 表 4-7 序号 装置参数 定 值 名 称 整 定 范 围 1 I 母低频一轮出口 1 0000 ~ FFFF 2 I 母低频一轮出口 2 0000 ~ FFFF 3 I 母低频二轮出口 1 0000 ~ FFFF 4 I 母低频二轮出口 2 0000 ~ FFFF 5 I 母低频三轮出口 1 0000 ~ FFFF 6 I 母低频三轮出口 2 0000 ~ FFFF 7 I 母低频四轮出口 1 0000 ~ FFFF 8 I 母低频四轮出口 2 0000 ~ FFFF 9 I 母低频五轮出口 1 0000 ~ FFFF 10 I 母低频五轮出口 2 0000 ~ FFFF 11 I 母低频六轮出口 1 0000 ~ FFFF 12 I 母低频六轮出口 2 0000 ~ FFFF 13 I 母低频七轮出口 1 0000 ~ FFFF -22- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 序号 定 值 名 称 整 定 范 围 14 I 母低频七轮出口 2 0000 ~ FFFF 15 I 母低压一轮出口 1 0000 ~ FFFF 16 I 母低压一轮出口 2 0000 ~ FFFF 17 I 母低压二轮出口 1 0000 ~ FFFF 18 I 母低压二轮出口 2 0000 ~ FFFF 19 I 母低压三轮出口 1 0000 ~ FFFF 20 I 母低压三轮出口 2 0000 ~ FFFF 21 I 母低压四轮出口 1 0000 ~ FFFF 22 I 母低压四轮出口 2 0000 ~ FFFF 23 I 母低压五轮出口 1 0000 ~ FFFF 24 I 母低压五轮出口 2 0000 ~ FFFF 25 I 母低压六轮出口 1 0000 ~ FFFF 26 I 母低压六轮出口 2 0000 ~ FFFF 27 I 母低压七轮出口 1 0000 ~ FFFF 28 I 母低压七轮出口 2 0000 ~ FFFF 29 II 母低频一轮出口 1 0000 ~ FFFF 30 II 母低频一轮出口 2 0000 ~ FFFF 31 II 母低频二轮出口 1 0000 ~ FFFF 32 II 母低频二轮出口 2 0000 ~ FFFF 33 II 母低频三轮出口 1 0000 ~ FFFF 34 II 母低频三轮出口 2 0000 ~ FFFF 35 II 母低频四轮出口 1 0000 ~ FFFF 36 II 母低频四轮出口 2 0000 ~ FFFF 37 II 母低频五轮出口 1 0000 ~ FFFF 38 II 母低频五轮出口 2 0000 ~ FFFF 39 II 母低频六轮出口 1 0000 ~ FFFF 40 II 母低频六轮出口 2 0000 ~ FFFF 41 II 母低频七轮出口 1 0000 ~ FFFF 42 II 母低频七轮出口 2 0000 ~ FFFF 43 II 母低压一轮出口 1 0000 ~ FFFF 44 II 母低压一轮出口 2 0000 ~ FFFF 45 II 母低压二轮出口 1 0000 ~ FFFF 46 II 母低压二轮出口 2 0000 ~ FFFF 47 II 母低压三轮出口 1 0000 ~ FFFF 48 II 母低压三轮出口 2 0000 ~ FFFF 49 II 母低压四轮出口 1 0000 ~ FFFF 50 II 母低压四轮出口 2 0000 ~ FFFF 51 II 母低压五轮出口 1 0000 ~ FFFF 52 II 母低压五轮出口 2 0000 ~ FFFF -23- 技术说明书 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 序号 定 值 名 称 整 定 范 围 53 II 母低压六轮出口 1 0000 ~ FFFF 54 II 母低压六轮出口 2 0000 ~ FFFF 55 II 母低压七轮出口 1 0000 ~ FFFF 56 II 母低压七轮出口 2 0000 ~ FFFF 技术说明书 低频、低压功能跳闸出口通过控制字设置，最大配置可以提供 32 路出口，每路 出口包含 2 付触点。所有轮次“出口 1”、“出口 2”控制字各位含义相同。 “出口 1”、 “出口 2”按 16 位二进制数方式整定, B.15 为最高位，B.0 为最低位， 每四位组成一个十六进制数，按位说明见表 4-8 和表 4-9。 表 4-8 出口控制 1 位 置“1”含义 置“0”含义 对应开出 B.15 跳出口 16 不跳出口 16 TJ31 和 TJ32（开出插件 7） B.14 跳出口 15 不跳出口 15 TJ29 和 TJ30（开出插件 7） B.13 跳出口 14 不跳出口 14 TJ27 和 TJ28（开出插件 7） B.12 跳出口 13 不跳出口 13 TJ25 和 TJ26（开出插件 7） B.11 跳出口 12 不跳出口 12 TJ23 和 TJ24（开出插件 7） B.10 跳出口 11 不跳出口 11 TJ21 和 TJ22（开出插件 7） B.9 跳出口 10 不跳出口 10 TJ19 和 TJ20（开出插件 7） B.8 跳出口 9 不跳出口 9 TJ17 和 TJ18（开出插件 7） B.7 跳出口 8 不跳出口 8 TJ15 和 TJ16（开出插件 6） B.6 跳出口 7 不跳出口 7 TJ13 和 TJ14（开出插件 6） B.5 跳出口 6 不跳出口 6 TJ11 和 TJ12（开出插件 6） B.4 跳出口 5 不跳出口 5 TJ9 和 TJ10（开出插件 6） B.3 跳出口 4 不跳出口 4 TJ7 和 TJ8（开出插件 6） B.2 跳出口 3 不跳出口 3 TJ5 和 TJ6（开出插件 6） B.1 跳出口 2 不跳出口 2 TJ3 和 TJ4（开出插件 6） B.0 跳出口 1 不跳出口 1 TJ1 和 TJ2（开出插件 6） 表 4-9 出口控制 2 位 置“1”含义 置“0”含义 对应开出 B.15 跳出口 32 不跳出口 32 TJ63 和 TJ64（开出插件 9） B.14 跳出口 31 不跳出口 31 TJ61 和 TJ62（开出插件 9） B.13 跳出口 30 不跳出口 30 TJ59 和 TJ60（开出插件 9） B.12 跳出口 29 不跳出口 29 TJ57 和 TJ58（开出插件 9） B.11 跳出口 28 不跳出口 28 TJ55 和 TJ56（开出插件 9） B.10 跳出口 27 不跳出口 27 TJ53 和 TJ54（开出插件 9） B.9 跳出口 26 不跳出口 26 TJ51 和 TJ52（开出插件 9） B.8 跳出口 25 不跳出口 25 TJ49 和 TJ50（开出插件 9） B.7 跳出口 24 不跳出口 24 TJ47 和 TJ48（开出插件 8） -24- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 4.5.2 技术说明书 位 置“1”含义 置“0”含义 对应开出 B.6 跳出口 23 不跳出口 23 TJ45 和 TJ46（开出插件 8） B.5 跳出口 22 不跳出口 22 TJ43 和 TJ44（开出插件 8） B.4 跳出口 21 不跳出口 21 TJ41 和 TJ42（开出插件 8） B.3 跳出口 20 不跳出口 20 TJ39 和 TJ40（开出插件 8） B.2 跳出口 19 不跳出口 19 TJ37 和 TJ38（开出插件 8） B.1 跳出口 18 不跳出口 18 TJ35 和 TJ36（开出插件 8） B.0 跳出口 17 不跳出口 17 TJ33 和 TJ34（开出插件 8） 保护定值 按“装置主菜单 \ 定值设置 \ 输入密码 \ 保护定值”菜单顺序进行保护定值 设置，见表 4-10 和表 4-11。 表 4-10 序号 保护定值 \ 低频减载定值 定 值 名 称 整 定 范 围 单位 1 低频减载控制字 2 低频变化率闭锁定值 0.1 ~ 20 Hz/s 3 低频启动定值 45 ~ 50 Hz 4 低频启动延时定值 0.01 ~ 100 s 5 低频第一轮定值 45 ~ 50 Hz 6 低频第一轮延时定值 0.01 ~ 100 s 7 低频第二轮定值 45 ~ 50 Hz 8 低频第二轮延时定值 0.01 ~ 100 s 9 低频第三轮定值 45 ~ 50 Hz 10 低频第三轮延时定值 0.01 ~ 100 s 11 低频第四轮定值 45 ~ 50 Hz 12 低频第四轮延时定值 0.01 ~ 100 s 13 低频第五轮定值 45 ~ 50 Hz 14 低频第五轮延时定值 0.01 ~ 100 s 15 低频第六轮定值 45 ~ 50 Hz 16 低频第六轮延时定值 0.01 ~ 100 s 17 低频第七轮定值 45 ~ 50 Hz 18 低频第七轮延时定值 0.01 ~ 100 s 19 加速二轮 df/dt 定值 0.1 ~ 20 Hz/s 20 低频加速二轮延时 0.01 ~ 100 s 21 加速二三轮 df/dt 定值 0.1 ~ 20 Hz/s 22 低频加速二三轮延时 0.01 ~ 100 s 0000-FFFF -25- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 表 4-11 保护定值 \ 低压减载定值 序号 定 值 名 称 整 定 范 围 单位 1 低压减载控制字 0000-FFFF 2 TV1 一次额定值 3 ~ 750 kV 3 TV2 一次额定值 3 ~ 750 kV 4 低压变化率闭锁定值 10 ~ 150 %Un/s 5 故障切除电压恢复定值 50 ~ 99 %Un 6 躲短路时间定值 0.01 ~ 25 s 7 低压启动定值 50 ~ 99 %Un 8 低压启动延时定值 0.01 ~ 100 s 9 低压第一轮定值 50 ~ 99 %Un 10 低压第一轮延时定值 0.01 ~ 100 s 11 低压第二轮定值 50 ~ 99 %Un 12 低压第二轮延时定值 0.01 ~ 100 s 13 低压第三轮定值 50 ~ 99 %Un 14 低压第三轮延时定值 0.01 ~ 100 s 15 低压第四轮定值 50 ~ 99 %Un 16 低压第四轮延时定值 0.01 ~ 100 s 17 低压第五轮定值 50 ~ 99 %Un 18 低压第五轮延时定值 0.01 ~ 100 s 19 低压第六轮定值 50 ~ 99 %Un 20 低压第六轮延时定值 0.01 ~ 100 s 21 低压第七轮定值 50 ~ 99 %Un 22 低压第七轮延时定值 0.01 ~ 100 s 23 加速二轮 du/dt 定值 10 ~ 150 %Un/s 24 低压加速二轮延时 0.01 ~ 100 s 25 加速二三轮 du/dt 定值 10 ~ 150 %Un/s 26 低压加速二三轮延时 0.01 ~ 100 s “低频减载控制字”、“低压减载控制字”按 16 位二进制数方式整定, B.15 为最 高位，B.0 为最低位，每四位组成一个十六进制数，按位说明见表 4-12 和表 4-13。 表 4-12 位 低频减载控制字 置“1”含义 置“0”含义 备用，置“0” 备用，置“0” B.9 第七轮频率变化率闭锁投入 第七轮频率变化率闭锁退出 B.8 低频加速二三轮投入 低频加速二三轮退出 B.7 低频加速二轮投入 低频加速二轮退出 B.6 低频第七轮投入 低频第七轮退出 B.5 低频第六轮投入 低频第六轮退出 B.15~B.10 -26- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 位 置“1”含义 置“0”含义 B.4 低频第五轮投入 低频第五轮退出 B.3 低频第四轮投入 低频第四轮退出 B.2 低频第三轮投入 低频第三轮退出 B.1 低频第二轮投入 低频第二轮退出 B.0 低频第一轮投入 低频第一轮退出 表 4-13 位 低压减载控制字 置“1”含义 置“0”含义 B.15 母线 2 电压自检投入 母线 2 电压自检退出 B.14 母线 1 电压自检投入 母线 1 电压自检退出 备用，置“0” 备用，置“0” B.9 第七轮电压变化率闭锁投入 第七轮电压变化率闭锁退出 B.8 低压加速二三轮投入 低压加速二三轮退出 B.7 低压加速二轮投入 低压加速二轮退出 B.6 低压第七轮投入 低压第七轮退出 B.5 低压第六轮投入 低压第六轮退出 B.4 低压第五轮投入 低压第五轮退出 B.3 低压第四轮投入 低压第四轮退出 B.2 低压第三轮投入 低压第三轮退出 B.1 低压第二轮投入 低压第二轮退出 B.0 低压第一轮投入 低压第一轮退出 B.13~B.10 4.5.3 技术说明书 定值说明 （1） TV1 一次额定值：指母线 1 一次侧额定线电压值。TV2 一次额定值：指 母线 2 一次侧额定线电压值； （2） 所有电压定值，除了 TV1 一次额定值和 TV2 一次额定值，均采用标幺值 表示，即额定电压 Un 的倍数×100%。 （3） 所有频率定值，均采用 Hz 作为单位。 （4） 各轮次时间定值单位为秒（s） 。 （5） 低压加速定值为每秒电压变化的标幺值，单位为%Un/s。 （6） 低压变化率闭锁定值，每秒电压变化的标幺值，单位为%Un/s。当该定值 设定为最大值（150）时，装置低压变化率闭锁功能退出。 （7） 低频加速定值为每秒频率变化值，单位为 Hz/s。 （8） 低频变化率闭锁定值，每秒频率变化值，单位为 Hz/s。当该定值设定为 最大值（20）时，装置低频变化率闭锁功能退出。 （9） 故障切除电压恢复定值：短路故障切除后，电压恢复定值。在躲短路延 时范围内，当电压超过该定值后，解除短路闭锁，开放低频、低压功能。 -27- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 （10） 躲短路时间定值：当检测到电压瞬间下降后，判为系统短路故障，闭锁 低压减载功能，在延时超过该定值时，检测系统电压是否恢复到启动电 压以上，若是则认为躲过了短路故障，开放低压减载功能；在延时不到 该定值时，检测系统是否会有电压突升，若有，则看是否恢复到故障恢 复电压之上，若电压超过故障恢复电压，则认为躲过短路，开放低压减 载功能。 （11） 低压减载控制字定值中的 B.15 和 B.14 分别对应母线 2 和母线 1 的电压自 检功能是否投入。仅当两段母线分列运行，其中一段母线检修时，可以 通过将相应的控制位置“0”，退出电压自检功能，以免装置误告警。当 两段母线并列运行时，或即使分列运行，但两段母线均处于运行状态时， 为保证装置功能的正确性，必须将 B.15 和 B.14 置“1”。 （12） 低压减载控制字定值中的 B.9 位对应低压第七轮电压变化率闭锁功能的 投退。当低压第七轮用作低压解列时，可将该位置“0” ，则本轮的电 压变化率闭锁功能退出。 （13） 低频减载控制字定值中的 B.9 位对应低频第七轮频率变化率闭锁功能的 投退。当低频第七轮用作低频解列时，可将该位置“0” ，则本轮的频 率变化率闭锁功能退出。 4.6 压板说明 本装置共有 5 个功能压板，分别为状态检修压板、低频减载压板、低压减载压板、 母线分列运行压板和出口总控制压板。 检修状态压板：当装置有对外通道联系时，检修状态压板投入，开放所有至其它 厂站的通道，关闭至监控系统、信息子站等的通道。既保证就地、远方功能的测试， 又防止在稳控装置试验时干扰监控系统、信息子站等调度系统的正常运行，但本地的 显示、打印不受影响。装置正常运行时应将该压板退出。 低频减载压板：低频减载压板投入，则装置的低频减载功能投入。否则，低频减 载功能退出。 低压减载压板：低压减载压板投入，则装置的低压减载功能投入。否则，低压减 载功能退出。 母线分列运行压板：母线分列运行压板投入，则装置按照母线分列运行方式工作， 即两段母线的频率电压事故判别、出口等功能完全独立。母线分列运行压板退出，则 按照母线并列运行方式工作，即当两段母线电压均正常时，优先利用 I 母电压、频率 判别，同时利用 II 母电压、频率校验判断出口。当一段母线电压消失或 TV 断线时装 置自动选用另一段正常母线电压进行判断，装置仍能正常运行，但延时 5 秒发出异常 告警信号。一旦发生某轮次频率、电压事故，两段母线对应的跳闸出口同时闭合。 出口总控制压板：出口总控制压板投入，开放频率电压事故判别和出口功能。出 口总控制压板退出，仅进行频率电压事故判别，但闭锁出口，方便现场调试。 装置提供两种压板方式，即软硬压板串联方式和硬压板方式(屏上压板)，出厂默 认配置为软硬压板串联方式。若仅需软压板，则在屏上需将相应硬压板投入(给上+24V 电源)。若仅需硬压板，将相应软压板全部投入或由我公司工程设计人员更改出厂默 -28- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 认配置。 软硬压板串联模式时，可以通过监控后台进行软压板投退。 软硬压板串联模式时，也可以在“装置主菜单 \ 压板操作 \ 软压板投退”，进 行软压板投退。 在“装置主菜单 \ 压板操作 \ 查看压板状态”菜单中，可以查看压板投入情况。 第一列为压板名称，第二列为软压板状态，第三列为总压板状态。 5 CSS-100BE/FV2 数字式安全稳定控制装置（频率电压紧急控制装置） 5.1 装置功能 （1） 实时测量装置安装处两段母线电压、频率以及它们的变化率。 （2） 当电力系统由于有功缺额引起频率下降时，装置自动根据频率降低值切除 部分电力用户负荷，使系统的电源与负荷重新平衡。本装置设有 3 个基本 轮，2 个独立的特殊轮，最大配置可以切除 32 回负荷线路，可满足一个厂 站的切负荷要求； （3） 当电力系统由于无功缺额引起电压下降时，装置自动根据电压降低值切除 部分电力用户负荷，确保系统内无功的平衡，使电网的电压恢复正常。本 装置根据电压切负荷的轮次和根据频率切负荷的轮次相同； （4） 在地区电网由于有功功率过剩引起频率上升时，装置根据频率升高值自动 切除电厂的部分机组，使系统的电源与负荷重新平衡。本装置设有 3 轮过 频解列； （5） 针对电力系统可能出现的工频过电压或谐振过电压，装置自动根据电压升 高值解列或切机，使系统的电源与负荷重新平衡。本装置设有 3 轮过压解 列； （6） 当电力系统有功功率缺额较大时，系统频率可能会较快下降，本装置具有 根据 df/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止频率的快 速下降，防止频率崩溃事故； （7） 当电力系统无功功率缺额较大时，系统电压可能会较快下降，本装置具有 根据 du/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止电压的快 速下降，防止电压崩溃事故； （8） 装置设有根据 df/dt、du/dt 闭锁功能，以防止由于短路故障、负荷反馈 频率或电压异常情况可能引起的误动作。装置具有低电压闭锁、TV 断线闭 锁功能。特别，具有独特的短路故障判断自适应功能，低电压减载的整定 时间不需要与保护动作时间相配合，保证系统低电压时快速动作，短路故 障时可靠不动作； （9） 装置设有母线分列运行压板，可以实现在双母线分列运行时，各母线动作 逻辑、动作出口完全独立；双母线并列运行时，采用统一的动作逻辑和动 作出口。 -29- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 5.2 技术说明书 测量原理 装置对输入的交流电压进行采样，采样周期为 0.833ms，即一个工频周期采样 24 点。在一个采样周期内完成电压、频率计算和逻辑判断。采用算法如下所述： 电压采用有效值算法； （1） 频率的测量方法 （2） 为了保证频率测量的精度高、速度快，本装置使用硬件测频的方法，同时也采用 软件测频校验。 5.3 启动判别 （1） 低频启动 f ≤fLS (低频启动定值)，延时 ts（延时定值）。 （2） 低电压启动 U≤ULS (低电压启动定值)，延时 ts（延时定值）。 （3） 过频启动 f ≥fHS (过频启动定值)，延时 ts（延时定值）。 （4） 过压启动 U≥UHS (过电压启动定值)，延时 ts（延时定值）。 5.4 频率电压判别逻辑 5.4.1 低频低压和过频过压判别逻辑 （1） 频率缓慢下降时的判别顺序，见表 5-1。 表 5-1 动作顺序 动作判别式 动作结果 1 f ≤fqd t≥tfqd 低频启动 2 f ≤f1、 t≥tf1 低频第一轮动作 3 f ≤f2、 t≥tf2 低频第二轮动作 4 f ≤f3、 t≥tf3 低频第三轮动作 其中，fqd 为低频启动定值，tfqd 为低频启动延时，f1……f3 分别为低频第一轮…… 第三轮定值，tf1……tf3 分别为低频第一轮……第三轮延时。以上三轮按顺序动作， 只有前一轮动作后，后一轮允许动作。 第四、五轮为特殊轮，其动作不受前三轮限制，各自独立，其动作顺序为表 5-2。 -30- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 表 5-2 动作顺序 1 2 动作判别式 动作结果 f ≤fqd t≥tfqd 低 频 启 动 f ≤f4、 t≥tf4 低频第四轮动作 f ≤f5、 t≥tf5 低频第五轮动作 其中，f4、 f5 分别为低频第四轮、第五轮定值，tf4、 tf5 分别为低频第四轮、第五 轮延时。 （2）频率下降较快时的判别顺序，见表 5-3。 表 5-3 动作顺序 1 2 动作判别式 F ≤fqd 动作结果 t≥tfqd 低 频 启 动 t≥tf1 低频第一轮动作 F ≤f1 （ df / dt )1≤ df / dt <( df / dt )2、t≥tfd1 加速切第一、二轮 其中， ( df / dt )1 为滑差加速定值，( df / dt )2 为滑差闭锁定值，tfd1 为滑差加 速延时。低频加速减载功能随低频第一轮功能一并投入，是否“加速 1、2 轮”由定 值“频率控制字”中“低频加速二轮”控制位进行设置。电压缓慢下降时的判别顺序， 参见表 5-4。 表 5-4 动作顺序 动作判别式 动作结果 1 u ≤uqd t≥tuqd 低 压 启 动 2 u ≤u1、 t≥tu1 低压第一轮动作 3 u ≤u2、 t≥tu2 低压第二轮动作 4 u ≤u3、 t≥tu3 低压第三轮动作 其中，uqd 为低压启动定值，tuqd 为低压启动延时， u1…… u3 分别为低压第一 轮……第三轮定值，tu1…… tu3 分别为低压第一轮……第三轮延时。以上三轮按顺序 动作，只有前一轮动作后后一轮允许动作。 第四、五轮为特殊轮，其动作不受前三轮限制，各自独立，其动作顺序为表 5-5。 -31- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 表 5-5 动作顺序 动作判别式 1 2 动作结果 u ≤uqd t≥tuqd 低 压 启 动 u ≤u4、 t≥tu4 低压第四轮动作 u ≤u5、 t≥tu5 低压第五轮动作 其中 u4、 u5 分别为低压第四轮、第五轮定值，tu4、 tu5 分别为低压第四轮、第五轮 延时。 （3）电压下降较快时的判别顺序，参见表 5-6。 表 5-6 动作顺序 动作判别式 1 u ≤uqd 2 u≤u1 动作结果 t≥tuqd 低 压 启 动 t≥tu1 低压第一轮动作 ( du / dt )1≤ du / dt <( du / dt )2、 t≥tud1 加速切第一、二轮 其中， ( du / dt )1 为滑压加速定值，( du / dt )2 为滑压闭锁定值，tud1 为滑压加 速延时。低压加速减载功能随低压第一轮功能一并投入，是否加速 1、2 轮，由定值 “电压控制字”中控制位“低压加速二轮”进行设置。 (5) 频率缓慢上升时的判别逻辑，见表 5-7。 表 5-7 序号 动作判别式 动作结果 1 f ≥fqd t≥tfqd 过频启动 2 f ≥f1、 t≥tf1 过频第一轮动作 3 f ≥f2、 t≥tf2 过频第二轮动作 4 f ≥f3、 t≥tf3 过频第三轮动作 其中，fqd 为过频启动定值，tfqd 为过频启动延时，f1……f3 分别为过频第一轮…… 第三轮定值，tf1……tf3 分别为过频第一轮……第三轮延时。 (6) 电压缓慢上升时的判别逻辑，参见表 5-8。 -32- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 表 5-8 序号 动作判别式 动作结果 1 u ≥uqd t≥tuqd 过 压 启 动 2 u ≥u1、 t≥tu1 过压第一轮动作 3 u ≥u2、 t≥tu2 过压第二轮动作 4 u ≥u3、 t≥tu3 过压第三轮动作 其中，uqd 为过压启动定值，tuqd 为过压启动延时， u1…… u3 分别为过压第一 轮……第三轮定值，tu1…… tu3 分别为过压第一轮……第三轮延时。 5.4.2 低频低压和过频过压功能逻辑框图 低频逻辑框图如图 5.1，低压逻辑框图如图 5.2 所示。 图 5.1 低频功能逻辑框图 -33- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 图 5.2 低压功能逻辑框图 过频逻辑框图如图 5.3，过压逻辑框图如图 5.4 所示。 -34- 技术说明书 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 图 5.3 过频功能逻辑框图 低电压闭锁 告警 5s 或 TV断线闭锁 压差大闭锁 或 短路故障闭锁 U≥Uqd 与 Tuqd 过压第一轮 U≥U1 与 tu1 过压第二轮 U≥U2 U≥U3 与 tu2 与 过压第三轮 tu3 图 5.4 过压功能逻辑框图 5.4.3 闭锁措施 以下条件为防止负荷反馈、电压回路接触不良等频率、电压异常变化情况下引起 装置误动作的闭锁措施。 -35- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 母线低电压或电压异常时点 TV 断线告警灯，同时开出 TV 断线告警信号；电压恢 复正常后，灭 TV 断线告警灯，收 TV 断线不保持告警触点。频率越限或频差大时点频 率告警灯，同时开出频率告警信号；频率恢复正常后，灭频率告警灯，收频率告警不 保持告警触点。 （1） df / dt 闭锁 当| df / dt |≥( df / dt )2（即频率变化率闭锁定值）时，不再进行频率逻 辑判断，瞬时闭锁频率模块出口。滑差闭锁直到频率恢复到启动频率以上时， 自动解除闭锁。当频率变化率闭锁定值为最大值时，默认为所有轮次均不判 频率变化率闭锁。当低频减载控制字中“低频第五轮变化率闭锁”退出时， 低频第五轮不判频率变化率闭锁。 （2） du / dt 闭锁 当| du / dt |≥( du / dt )2（即电压变化率闭锁定值）时，不再进行电压逻 辑判断，瞬时闭锁电压模块出口。电压变化率闭锁后，电压恢复到低压启动 定值以上时，自动解除闭锁。当电压变化率闭锁定值为最大值时，默认为所 有轮次均不判电压变化率闭锁。当低压减载控制字中“低压第五轮变化率闭 锁”退出时，低压第五轮不判电压变化率闭锁。 （3）低电压闭锁 当母线电压低于 0.2Un 时，瞬时闭锁频率电压模块判断，延时 5s 发出母 线电压消失告警报告。电压恢复后自动解除闭锁。 （4）电压异常（TV 断线）闭锁 当母线的线电压之差大于 0.15Un 时，瞬时闭锁频率电压模块判断，延时 5s 发出母线电压差异常告警报告。若恢复正常，则自动解除闭锁。 （5）频率值异常闭锁 若频率值 f>55Hz 或 f<45Hz，可认为频率值异常。装置检测到频率异常， 瞬时闭锁频率模块判断，延时 5s 发出频率越限异常报告。频率值恢复正常， 自动解除闭锁。 （6） 频差大闭锁 通过对母线两路测频回路互相校验，保证测频回路的正确性。当双测频 之差超过 0.2Hz，瞬时闭锁该母线频率功能。若恢复正常，则自动解除频差 大闭锁。 （7）防止过切负荷的措施 在低频（低压）切负荷的实际动作过程中，可能会出现前一轮动作后系 统的有功（无功）功率已经不再缺额，频率（电压）开始回升，但回升的拐 点可能在下轮动作范围之内。如：第一轮切负荷动作后频率（电压）开始回 升，但在第二轮频率（电压）定值之下的时间超过了第二轮的延时定值，则 -36- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 第二轮动作，不必要的多切了负荷，导致频率（电压）上升超过了正常值。 过切的现象在地区小电网中容易发生。 为此，在每一轮动作的判据中增加了 df / dt ≥ 0 （ du / dt ≥ 0 ）的闭锁判据，可以有效防止过切现象发生。 5.4.4 双母并列/分列运行逻辑 母线分列运行压板投入，则装置按照母线分列运行方式工作，即两段母线的频率 电压事故判别、出口等功能完全独立。母线分列运行压板退出，则按照母线并列运行 方式工作。 a) 两段母线动作逻辑采用相同的定值。用户可以根据出口配置自行设定每段母 线所带负荷数，并分配到各轮次上。 b) 母线分列运行时：两段母线的频率电压事故判别、出口等功能完全独立，各 自切除对应的负荷线路，动作报文显示母线参数为 1 或 2，表示母线 I 或母 线 II 的频率/电压事故。检测到一段母线电压消失或 TV 断线时，闭锁该母 线频率电压功能，另一母线功能不受影响；检测到一段母线频率越限或频差 大时，闭锁该母线频率功能，另一母线功能不受影响。 c) 母线并列运行时：动作逻辑采用一致的动作逻辑，出口时将 I 母和 II 母的负荷线路同时 切除，动作报文显示母线参数为 0，表示双母并列运行。当两段母线电压均正常时，优 先利用 I 母电压、频率判别，同时利用 II 母电压、频率校验判断出口。当一段母线电压 消失或 TV 断线时，自动选用正常母线电压进行判别。 5.5 整定值及整定说明 装置定值按照装置参数和保护定值两部分。装置参数定义频率电压功能各轮次的 跳闸控制字。保护定值包括低频减载、低压减载、过频解列、过压解列功能定值。 5.5.1 装置参数 按“装置主菜单 \ 定值设置 \ 输入密码 \ 装置参数”菜单顺序进行装置参数 配置,见表 5-9。 表 5-9 序号 装置参数 定 值 名 称 整 定 范 围 1 I 母低频一轮出口 1 0000 ~ FFFF 2 I 母低频一轮出口 2 0000 ~ FFFF 3 I 母低频二轮出口 1 0000 ~ FFFF 4 I 母低频二轮出口 2 0000 ~ FFFF 5 I 母低频三轮出口 1 0000 ~ FFFF 6 I 母低频三轮出口 2 0000 ~ FFFF 7 I 母低频四轮出口 1 0000 ~ FFFF 8 I 母低频四轮出口 2 0000 ~ FFFF 9 I 母低频五轮出口 1 0000 ~ FFFF 10 I 母低频五轮出口 2 0000 ~ FFFF -37- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 序号 定 值 名 称 整 定 范 围 11 I 母低压一轮出口 1 0000 ~ FFFF 12 I 母低压一轮出口 2 0000 ~ FFFF 13 I 母低压二轮出口 1 0000 ~ FFFF 14 I 母低压二轮出口 2 0000 ~ FFFF 15 I 母低压三轮出口 1 0000 ~ FFFF 16 I 母低压三轮出口 2 0000 ~ FFFF 17 I 母低压四轮出口 1 0000 ~ FFFF 18 I 母低压四轮出口 2 0000 ~ FFFF 19 I 母低压五轮出口 1 0000 ~ FFFF 20 I 母低压五轮出口 2 0000 ~ FFFF 21 I 母过频一轮出口 1 0000 ~ FFFF 22 I 母过频一轮出口 2 0000 ~ FFFF 23 I 母过频二轮出口 1 0000 ~ FFFF 24 I 母过频二轮出口 2 0000 ~ FFFF 25 I 母过频三轮出口 1 0000 ~ FFFF 26 I 母过频三轮出口 2 0000 ~ FFFF 27 I 母过压一轮出口 1 0000 ~ FFFF 28 I 母过压一轮出口 2 0000 ~ FFFF 29 I 母过压二轮出口 1 0000 ~ FFFF 30 I 母过压二轮出口 2 0000 ~ FFFF 31 I 母过压三轮出口 1 0000 ~ FFFF 32 I 母过压三轮出口 2 0000 ~ FFFF 33 II 母低频一轮出口 1 0000 ~ FFFF 34 II 母低频一轮出口 2 0000 ~ FFFF 35 II 母低频二轮出口 1 0000 ~ FFFF 36 II 母低频二轮出口 2 0000 ~ FFFF 37 II 母低频三轮出口 1 0000 ~ FFFF 38 II 母低频三轮出口 2 0000 ~ FFFF 39 II 母低频四轮出口 1 0000 ~ FFFF 40 II 母低频四轮出口 2 0000 ~ FFFF 41 II 母低频五轮出口 1 0000 ~ FFFF 42 II 母低频五轮出口 2 0000 ~ FFFF 43 II 母低压一轮出口 1 0000 ~ FFFF 44 II 母低压一轮出口 2 0000 ~ FFFF 45 II 母低压二轮出口 1 0000 ~ FFFF 46 II 母低压二轮出口 2 0000 ~ FFFF 47 II 母低压三轮出口 1 0000 ~ FFFF 48 II 母低压三轮出口 2 0000 ~ FFFF 49 II 母低压四轮出口 1 0000 ~ FFFF -38- 技术说明书 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 序号 定 值 名 称 整 定 范 围 50 II 母低压四轮出口 2 0000 ~ FFFF 51 II 母低压五轮出口 1 0000 ~ FFFF 52 II 母低压五轮出口 2 0000 ~ FFFF 53 II 母过频一轮出口 1 0000 ~ FFFF 54 II 母过频一轮出口 2 0000 ~ FFFF 55 II 母过频二轮出口 1 0000 ~ FFFF 56 II 母过频二轮出口 2 0000 ~ FFFF 57 II 母过频三轮出口 1 0000 ~ FFFF 58 II 母过频三轮出口 2 0000 ~ FFFF 59 II 母过压一轮出口 1 0000 ~ FFFF 60 II 母过压一轮出口 2 0000 ~ FFFF 61 II 母过压二轮出口 1 0000 ~ FFFF 62 II 母过压二轮出口 2 0000 ~ FFFF 63 II 母过压三轮出口 1 0000 ~ FFFF 64 II 母过压三轮出口 2 0000 ~ FFFF 技术说明书 低频、低压、过频、过压功能跳闸出口通过控制字设置，最大配置可以提供 32 路出口，每路出口包含 2 付触点。所有轮次“出口 1” 、“出口 2”控制字各位含义相 同。“出口 1”、“出口 2”按 16 位二进制数方式整定, B.15 为最高位，B.0 为最低位， 每四位组成一个十六进制数，按位说明见表 5-10 和表 5-11。 表 5-10 出口控制 1 位 置“1”含义 置“0”含义 对应开出 B.15 跳出口 16 不跳出口 16 TJ31 和 TJ32（开出插件 7） B.14 跳出口 15 不跳出口 15 TJ29 和 TJ30（开出插件 7） B.13 跳出口 14 不跳出口 14 TJ27 和 TJ28（开出插件 7） B.12 跳出口 13 不跳出口 13 TJ25 和 TJ26（开出插件 7） B.11 跳出口 12 不跳出口 12 TJ23 和 TJ24（开出插件 7） B.10 跳出口 11 不跳出口 11 TJ21 和 TJ22（开出插件 7） B.9 跳出口 10 不跳出口 10 TJ19 和 TJ20（开出插件 7） B.8 跳出口 9 不跳出口 9 TJ17 和 TJ18（开出插件 7） B.7 跳出口 8 不跳出口 8 TJ15 和 TJ16（开出插件 6） B.6 跳出口 7 不跳出口 7 TJ13 和 TJ14（开出插件 6） B.5 跳出口 6 不跳出口 6 TJ11 和 TJ12（开出插件 6） B.4 跳出口 5 不跳出口 5 TJ9 和 TJ10（开出插件 6） B.3 跳出口 4 不跳出口 4 TJ7 和 TJ8（开出插件 6） B.2 跳出口 3 不跳出口 3 TJ5 和 TJ6（开出插件 6） B.1 跳出口 2 不跳出口 2 TJ3 和 TJ4（开出插件 6） B.0 跳出口 1 不跳出口 1 TJ1 和 TJ2（开出插件 6） -39- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 表 5-11 5.5.2 技术说明书 出口控制 2 位 置“1”含义 置“0”含义 对应开出 B.15 跳出口 32 不跳出口 32 TJ63 和 TJ64（开出插件 9） B.14 跳出口 31 不跳出口 31 TJ61 和 TJ62（开出插件 9） B.13 跳出口 30 不跳出口 30 TJ59 和 TJ60（开出插件 9） B.12 跳出口 29 不跳出口 29 TJ57 和 TJ58（开出插件 9） B.11 跳出口 28 不跳出口 28 TJ55 和 TJ56（开出插件 9） B.10 跳出口 27 不跳出口 27 TJ53 和 TJ54（开出插件 9） B.9 跳出口 26 不跳出口 26 TJ51 和 TJ52（开出插件 9） B.8 跳出口 25 不跳出口 25 TJ49 和 TJ50（开出插件 9） B.7 跳出口 24 不跳出口 24 TJ47 和 TJ48（开出插件 8） B.6 跳出口 23 不跳出口 23 TJ45 和 TJ46（开出插件 8） B.5 跳出口 22 不跳出口 22 TJ43 和 TJ44（开出插件 8） B.4 跳出口 21 不跳出口 21 TJ41 和 TJ42（开出插件 8） B.3 跳出口 20 不跳出口 20 TJ39 和 TJ40（开出插件 8） B.2 跳出口 19 不跳出口 19 TJ37 和 TJ38（开出插件 8） B.1 跳出口 18 不跳出口 18 TJ35 和 TJ36（开出插件 8） B.0 跳出口 17 不跳出口 17 TJ33 和 TJ34（开出插件 8） 保护定值 按“装置主菜单 \ 定值设置 \ 输入密码 \ 保护定值”菜单顺序进行保护定值 设置，见表 5-12 至 5-15。 表 5-12 序号 保护定值 \ 低频减载定值 定 值 名 称 整 定 范 围 单位 1 低频减载控制字 2 低频变化率闭锁定值 0.1 ~ 20 Hz/s 3 低频启动定值 45 ~ 50 Hz 4 低频启动延时定值 0.01 ~ 100 s 5 低频第一轮定值 45 ~ 50 Hz 6 低频第一轮延时定值 0.01 ~ 100 s 7 低频第二轮定值 45 ~ 50 Hz 8 低频第二轮延时定值 0.01 ~ 100 s 9 低频第三轮定值 45 ~ 50 Hz 10 低频第三轮延时定值 0.01 ~ 100 s 11 低频第四轮定值 45 ~ 50 Hz 12 低频第四轮延时定值 0.01 ~ 100 s 13 低频第五轮定值 45 ~ 50 Hz 14 低频第五轮延时定值 0.01 ~ 100 s 15 加速二轮 df/dt 定值 0.1 ~ 20 Hz/s 0000-FFFF -40- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 序号 16 定 值 名 称 低频加速二轮延时 表 5-13 序号 技术说明书 整 定 范 围 单位 0.01 ~ 100 s 保护定值 \ 低压减载定值 定 值 名 称 整 定 范 围 单位 1 低压减载控制字 0000-FFFF 2 TV1 一次额定值 3 ~ 750 kV 3 TV2 一次额定值 3 ~ 750 kV 4 低压变化率闭锁定值 10 ~ 150 %Un/s 5 故障切除电压恢复定值 50 ~ 99 %Un 6 躲短路时间定值 0.01 ~ 25 s 7 低压启动定值 50 ~ 99 %Un 8 低压启动延时定值 0.01 ~ 100 s 9 低压第一轮定值 50 ~ 99 %Un 10 低压第一轮延时定值 0.01 ~ 100 s 11 低压第二轮定值 50 ~ 99 %Un 12 低压第二轮延时定值 0.01 ~ 100 s 13 低压第三轮定值 50 ~ 99 %Un 14 低压第三轮延时定值 0.01 ~ 100 s 15 低压第四轮定值 50 ~ 99 %Un 16 低压第四轮延时定值 0.01 ~ 100 s 17 低压第五轮定值 50 ~ 99 %Un 18 低压第五轮延时定值 0.01 ~ 100 s 19 加速二轮 du/dt 定值 10 ~ 150 %Un/s 20 低压加速二轮延时 0.01 ~ 100 s 表 5-14 序号 保护定值 \ 过频解列定值 定 值 名 称 整 定 范 围 单位 1 过频控制字 2 过频变化率闭锁定值 0.1 ~ 20 Hz/s 3 过频启动定值 50 ~ 55 Hz 4 过频启动延时定值 0.01 ~ 100 s 5 过频第一轮定值 50 ~ 55 Hz 6 过频第一轮延时定值 0.01 ~ 100 s 7 过频第二轮定值 50 ~ 55 Hz 8 过频第二轮延时定值 0.01 ~ 100 s 9 过频第三轮定值 50 ~ 55 Hz 10 过频第三轮延时定值 0.01 ~ 100 s 0000-FFFF -41- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 表 5-15 序号 技术说明书 保护定值 \ 过压解列定值 定 值 名 称 整 定 范 围 单位 1 过压控制字 2 TV1 一次额定值 3 ~ 750 kV 3 TV2 一次额定值 3 ~ 750 kV 4 过压变化率闭锁定值 10 ~ 150 %Un/s 5 过压启动定值 100 ~ 200 %Un 6 过压启动延时定值 0.01 ~ 100 s 7 过压第一轮定值 100 ~ 200 %Un 8 过压第一轮延时定值 0.01 ~ 100 s 9 过压第二轮定值 100 ~ 200 %Un 10 过压第二轮延时定值 0.01 ~ 100 s 11 过压第三轮定值 100 ~ 200 %Un 12 过压第三轮延时定值 0.01 ~ 100 s 0000-FFFF “低频减载控制字”、“低压减载控制字” 、“过频控制字”、“过压控制字”按 16 位二进制数方式整定, B.15 为最高位，B.0 为最低位，每四位组成一个十六进制数， 按位说明见表 5-16 至 5-19。 表 5-16 位 低频减载控制字 置“1”含义 置“0”含义 备用，置“0” 备用，置“0” B.9 低频第五轮变化率闭锁投 入 低频第五轮变化率闭锁退 出 B.8 备用，置“0” 备用，置“0” B.7 低频加速二轮投入 低频加速二轮退出 B.6 备用，置“0” 备用，置“0” B.5 备用，置“0” 备用，置“0” B.4 低频第五轮投入 低频第五轮退出 B.3 低频第四轮投入 低频第四轮退出 B.2 低频第三轮投入 低频第三轮退出 B.1 低频第二轮投入 低频第二轮退出 B.0 低频第一轮投入 低频第一轮退出 B.15~B.10 表 5-17 位 低压减载控制字 置“1”含义 置“0”含义 B.15 母线 2 电压自检投入 母线 2 电压自检退出 B.14 母线 1 电压自检投入 母线 1 电压自检退出 备用，置“0” 备用，置“0” 低压第五轮变化率闭锁投 入 低压第五轮变化率闭锁退 出 B.13~B.10 B.9 -42- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 位 置“1”含义 置“0”含义 B.8 备用，置“0” 备用，置“0” B.7 低压加速二轮投入 低压加速二轮退出 B.6 备用，置“0” 备用，置“0” B.5 备用，置“0” 备用，置“0” B.4 低压第五轮投入 低压第五轮退出 B.3 低压第四轮投入 低压第四轮退出 B.2 低压第三轮投入 低压第三轮退出 B.1 低压第二轮投入 低压第二轮退出 B.0 低压第一轮投入 低压第一轮退出 表 5-18 位 置“0”含义 B.15~B.3 备用，置“0” 备用，置“0” B.2 过频第三轮投入 过频第三轮退出 B.1 过频第二轮投入 过频第二轮退出 B.0 过频第一轮投入 过频第一轮退出 位 5.5.3 过频解列控制字 置“1”含义 表 5-19 技术说明书 过压解列控制字 置“1”含义 置“0”含义 B.15~B.3 备用，置“0” 备用，置“0” B.2 过压第三轮投入 过压第三轮退出 B.1 过压第二轮投入 过压第二轮退出 B.0 过压第一轮投入 过压第一轮退出 定值说明 （1） TV1 一次额定值：指母线 1 一次侧额定线电压值。TV2 一次额定值： 指母线 2 一次侧额定线电压值； （2） 所有电压定值，除了 TV1 一次额定值和 TV2 一次额定值，均采用 标幺值表示，即额定电压 Un 的倍数×100%。 （3） 所有频率定值，均采用 Hz 作为单位。 （4） 各轮次时间定值单位为秒（s） 。 （5） 低压加速、电压变化率闭锁定值为每秒电压变化的标幺值，单位为 %Un/s。 （6） 低频加速、频率变化率闭锁定值为每秒频率变化值，单位为 Hz/s。 （7） 故障切除电压恢复定值：短路故障切除后，电压恢复定值。在躲短 路延时范围内，当电压超过该定值后，解除短路闭锁，开放低频、 低压功能。 （8） 躲短路时间定值：当检测到电压瞬间下降后，判为系统短路故障， 闭锁低压减载功能，在延时超过该定值时，检测系统电压是否恢复 -43- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 到启动电压以上，若是则认为躲过了短路故障，开放低压减载功能； 在延时不到该定值时，检测系统是否会有电压突升，若有，则看是 否恢复到故障恢复电压之上，若电压超过故障恢复电压，则认为躲 过短路，开放低压减载功能。 （9） 低压减载控制字定值中的 B.15 和 B.14 分别对应母线 2 和母线 1 的 电压自检功能是否投入。仅当两段母线分列运行，其中一段母线检 修时，可以通过将相应的控制位置“0”，退出电压自检功能，以免 装置误告警。当两段母线并列运行时，或即使分列运行，但两段母 线均处于运行状态时，为保证装置功能的正确性，必须将 B.15 和 B.14 置“1”。 5.6 压板说明 本装置共有 7 个功能压板，分别为状态检修压板、低频减载压板、低压减载压板、 过频减载压板、过压减载压板、母线分列运行压板和出口总控制压板。 检修状态压板：当装置有对外通道联系时，检修状态压板投入，开放所有至其它 厂站的通道，关闭至监控系统、信息子站等的通道。既保证就地、远方功能的测试， 又防止在稳控装置试验时干扰监控系统、信息子站等调度系统的正常运行，但本地的 显示、打印不受影响。装置正常运行时应将该压板退出。 低频减载压板：低频减载压板投入，则装置的低频减载功能投入。否则，低频减 载功能退出。 低压减载压板：低压减载压板投入，则装置的低压减载功能投入。否则，低压减 载功能退出。 过频解列压板：过频解列压板投入，则装置的过频解列功能投入。否则，过频解 列功能退出。 过压解列压板：过压解列压板投入，则装置的过压解列功能投入。否则，过压解 列功能退出。 母线分列运行压板：母线分列运行压板投入，则装置按照母线分列运行方式工作， 即两段母线的频率电压事故判别、出口等功能完全独立。母线分列运行压板退出，则 按照母线并列运行方式工作，即当两段母线电压均正常时，优先利用 I 母电压、频率 判别，同时利用 II 母电压、频率校验判断出口。当一段母线电压消失或 TV 断线时装 置自动选用另一段正常母线电压进行判断，装置仍能正常运行，但延时 5 秒发出异常 告警信号。一旦发生某轮次频率、电压事故，两段母线对应的跳闸出口同时闭合。 出口总控制压板：出口总控制压板投入，开放频率电压事故判别和出口功能。出 口总控制压板退出，仅进行频率电压事故判别，但闭锁出口，方便现场调试。 装置提供两种压板方式，即软硬压板串联方式和硬压板方式(屏上压板)，出厂默 认配置为软硬压板串联方式。若仅需软压板，则在屏上需将相应硬压板投入(给上+24V 电源)。若仅需硬压板，将相应软压板全部投入或由我公司工程设计人员更改出厂默 认配置。 软硬压板串联模式时，可以通过监控后台进行软压板投退。 -44- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 软硬压板串联模式时，也可以在“装置主菜单 \ 压板操作 \ 软压板投退”，进 行软压板投退。 在“装置主菜单 \ 压板操作 \ 查看压板状态”菜单中，可以查看压板投入情况。 第一列为压板名称，第二列为软压板状态，第三列为总压板状态。 -45- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 第二篇 技术说明书 用户安装、使用 6 开箱检查 6.1 打开包装后，检查装置外壳、面板、铭牌及背后端子应无划伤、碰坏、垢损等 情况。检查装置的型号及各电量参数是否与订货一致。 6.2 各组件插拔应灵活方便，插紧到位，锁紧机构能可靠锁紧。 6.3 装置的电源电压及 TA 的额定值应符合现场实际。检查装置的配套文件、附件、 备品备件等是否与订货要求一致，是否与装箱单规定的型号、名称、数量等一 致和齐备。 6.4 如有问题，请与制造厂及时联系。 7 安装调试 7.1 安装 （1） 装置应牢固地在屏（柜）上固定，装置各连接螺钉应紧固。 （2） 各装置地应与屏（柜）地用接地线与接地母排及系统大地可靠连接。 （3） 装置接线应符合接线图的要求。 7.2 通电前的检查 （1） 拔出所有插件，逐一检查插件上的机械零件、元器件是否松动、脱落，有 无机械损伤，接线是否牢固； （2） 检查各插件连接器是否能插入到位、锁紧是否可靠； （3） 检查人机接口（MMI）和面板连接是否可靠。 7.3 绝缘电阻测量 用开路电压 500V 的摇表检测各电路之间的绝缘电阻值应不小于 100MΩ。 7.4 装置通电检查 （1） 直流稳压电源通电检查 （2） 装置整机通电检查 （3） 整定时钟日期 7.5 整定值输入 操作过程如下： 按“SET”键进入装置主菜单—定值设置—输入权限密码后—保护定值—选择定 值区号—进入定值整定菜单，进行定值整定。 每一项定值均有上下限范围，当定值整定超过范围时，将不能整定。 7.6 软件版本号及 CRC 校验码检查 -46- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 可以查看装置内部插件的软件版本号和校验码，为软件管理带来方便。 7.7 开入量检查 在运行工况菜单，又进行开入量检查的子菜单，可以查看当前的开入量位置，确 定开入回路是否连接良好。 7.8 开出传动试验 开出传动试验测试出口继电器动作情况，确定出口回路是否正常。 注：现场开出传动试验时，需要断开屏体上的出口，避免误切设备。 7.9 模拟故障、频率、电压试验 7.10 装置的整组试验 检测装置动作的整体情况；检测装置动作的整组时间；检测主、备系统配合情况； 检测站间通信状况等。 8 人机接口及其操作 装置循环显示模拟量，投入的压板，当前定值区号，在屏幕顶部显示当前时间， QUIT 键可以固定显示某一屏的信息，右上角出现“钥匙”图标，再按 QUIT 继续循环 显示。 在循环显示时按 SET 键进入装置主菜单。操作权限密码默认为 5678。装置菜单 结构及含义见表 8-1。 表 8-1 主 菜 单 一级 菜单 装 置 主 菜 单 二级菜单 模入量 运行 工况 选择 CPU1，查看输入的电流、电压量大小 装置工况 查看装置当前温度和开入、开出板的电压 装置版本 查看保护 CPU 的版本信息 装置编码 开入 测量量 定值 说 明 修改保护定值 查看装置内所有插件的版本信息，供调试人员和工 程人员查看 查看开入状态 查看电流、电压、功率和频率等 整定装置定值 -47- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 主 菜 单 一级 菜单 二级菜单 设置 设置装置参数 动作 报告 报告 查询 启动 报告 告警 报告 操作 记录 装置 设定 对时 方式 技术说明书 说 明 设置装置参数 最近一次报告 列出最近一次动作报告的时间，按 SET 键查看内容 最近六次报告 列出最近六次动作报告的时间，上下键选择报告， SET 键查看报告内容 按时间段查询报 告 列出按时间段检索的动作报告时间，上下键选择报 告，SET 键查看报告内容 最近一次报告 列出最近一次启动报告的时间，按 SET 键查看内容 最近六次报告 列出最近六次启动报告的时间，上下键选择报告， SET 键查看报告内容 按时间段查询报 告 列出按时间段检索的启动报告时间，上下键选择报 告，SET 键查看报告内容 最近六次报告 列出最近六次告警报告的时间，上下键选择报告， SET 键查看报告内容 按时间段查询报 告 列出按时间段检索的告警报告时间，上下键选择报 告，SET 键查看报告内容 最近六次报告 列出最近六次运行报告的时间，上下键选择报告， SET 键查看报告内容 按时间段查询报 告 列出按时间段检索的运行报告时间，上下键选择报 告，SET 键查看报告内容 间隔名称 内码输入间隔层名称 网络对时方式 设置网络对时方式 脉冲对时方式 自适应分、秒脉冲对时方式 IRIG-B 码对时方 式 设置 IRIG-B 码对时方式 设置 LON 网及 485 串口地址 通讯地址 设置以太网 1 或 2 地址 SOE 复归选择 自动复归或手动复归 -48- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 主 菜 单 一级 菜单 二级菜单 打印 设置 说 明 规约选择 选择装置对外通信规约 V1.10 或 V1.20 高亮选项为当前设置，上下键选择，SET 键设定 录波打印量设置 设置录波打印模拟量和开关量 打印方式设置 修改密码 485 波特率 定值 报告 动作 报告 启动 报告 告警 报告 操作 记录 设置打印方式 修改装置密码 103 功能类型 打印 技术说明书 设置 103 功能类型 设置 485 波特率 打印定值 最近一 次报告 列出最近一次动作报告，选择打印 最近六 次报告 列出最近六次动作报告，选择打印 按时间 段查询 报告 列出按时间段检索的动作报告，选择打印 最近一 次报告 列出最近一次启动报告，选择打印 最近六 次报告 列出最近六次启动报告，选择打印 按时间 段查询 报告 列出按时间段检索的启动报告，选择打印 最近六 次报告 列出最近六次告警报告，选择打印 按时间 段查询 报告 列出按时间段检索的告警报告，选择打印 最近六 次报告 列出最近六次运行报告，选择打印 -49- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 主 菜 单 一级 菜单 二级菜单 按时间 段查询 报告 说 明 列出按时间段检索的运行报告，选择打印 装置设定 打印装置设定 装置参数 打印装置参数 打印采样值 模入量 打印采样值 打印模入量 装置工况 打印装置当前温度和开入、开出板的电压 装置版本 打印保护 CPU 的版本信息 装置编码 打印装置内所有插件的版本信息 工况 开入 打印开入状态 压板状态 打印压板状态 开出 传动 开出传动 修改 时钟 修改时钟 遥信 对点 技术说明书 告警对点 设置告警对点方式 动作对点 设置动作对点方式 压板对点 设置压板对点方式 开入对点 设置开入对点方式 模拟上送录波 切换定值区 模拟主动上送后台录波 切换装置定值区 -50- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 主 菜 单 一级 菜单 二级菜单 说 明 查看零漂 查看指定 CPU 的零漂 调整零漂 调整所有 CPU 的零漂，上下键移动选择，SET 键选 中调整的通道，在确定上按 SET 即可完成调整。 查看刻度 查看指定 CPU 的刻度 调整刻度 调整所有 CPU 的刻度，上下键移动选择，SET 键选 中调整的通道或设置电流电压值，在确定上按 SET 即可完成调整。 打印采样值 液晶 调节 压板 投退 技术说明书 打印采样值 调节液晶亮度 软压板投退 查看压板状态 投退软压板操作 查看压板状态 9 典型动作报告 9.1 装置动作报告及分析 9.1.1 报告分类 装置在维护和运行当中出现的所有操作和动作行为都能按“报告”分类记录保存， 报告分为<动作报告>、<启动报告>、<告警报告>、<操作记录>，根据需要每种报告都 可以被打印和查询出来供运行和维护人员用。 9.1.2 报告的调取 装置运行或调试时，如接入打印机，每次的运行报告或动作报告均能及时打印出 来。若事后人工调取，根据汉化的人机对话菜单很方便的可调出来（详见菜单操作）。 9.1.3 典型动作报告分析 -51- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 低频动作报文： 0ms 低频启动 0 f＝ 49.250HZ 200ms 低频第一轮动作 0 f＝ 49.000HZ 470ms 低频第二轮动作 0 f＝ 48.500HZ 736ms 低频第三轮动作 0 f＝ 48.000HZ 1085ms 低频第四轮动作 0 f＝ 47.500HZ 1502ms 低频第五轮动作 0 f＝ 47.000HZ 10000ms 低频第六轮动作 0 f＝ 46.500HZ 50000ms 低频第七轮动作 0 f＝ 46.500HZ 低压动作报文： 0ms 低压启动 0 U＝ 87.500V 372ms 低压第一轮动作 0 U＝ 82.000V 740ms 低压第二轮动作 0 U＝ 77.500V 1118ms 低压第三轮动作 0 U＝ 72.500V 1488ms 低压第四轮动作 0 U＝ 67.500V 1858ms 低压第五轮动作 0 U＝ 62.250V 10000ms 低压第六轮动作 0 U＝ 62.250V 20000ms 低压第七轮动作 0 U＝ 62.250V 过频动作报文： 0ms 过频启动 0 f＝ 51.000HZ 354ms 过频第一轮动作 0 f＝ 52.000HZ 555ms 过频第二轮动作 0 f＝ 52.000HZ 6329ms 过频第三轮动作 0 f＝ 53.000HZ 过压动作报文： 0ms 过压启动 0 U＝ 109.000V -52- 技术说明书 CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 387ms 过压第一轮动作 0 U＝ 114.500V 795ms 过压第二轮动作 0 U＝ 117.000V 1261ms 过压第三轮动作 0 U＝ 122.500V 技术说明书 注：第 3 列的数字 0 表示两段母线并列运行。 9.2 故障录波报告调取及分析 9.2.1 故障录波 模拟量录波每周采样 24 点，采样间隔 0.833ms。储存容量达 4M，可保存不少于 24 次全过程记录故障数据。 装置启动后开始录波时，会在面板上显示“正在处理录波，请等待”，此时可以 操作《上》、《下》键。 9.2.2 故障录波的调取 模拟策略执行条件，装置执行策略出口后，自动打印保护动作报告和录波报告。 故障录波报告可以打印输出，也可以 Comtrade 兼容格式输出至串口或以太网接 口(上传)，根据需要人工也可方便的调出任何一次的录波报告。具体方法是： 首先进入主菜单，选打印－《SET》-选报告－《SET》－选动作报告－《SET》－ 选择最近几次报告或按照时间索引，选中某时间的报告后，按《SET》后显示所选报 告的内容，按《SET》键继续，按《QUIT》取消。 注意：调试过程中，若投入“检修状态压板” ，则不保存也不上送，只能就地打 印录波数据。 10 装置告警说明 装置的告警分为告警Ⅰ和告警Ⅱ，告警Ⅰ为严重告警。有告警Ⅰ时，装置面板告 警灯闪亮；有告警Ⅱ时，装置面板告警灯常亮。有告警Ⅰ时，装置闭锁保护出口电源。 告警报文、告警类别及处理措施见表 9-1、表 9-2。 表 9-1 序号 告警报文 告警类别 可能原因及处理措施 1 装置参数错 告警Ⅰ 重新固化装置参数，若无效，更换保护 CPU 插件 2 ROM 和校验错 告警Ⅰ 更换保护 CPU 插件 3 定值错 告警Ⅰ 重新固化保护定值及装置参数，若仍无效，更换 -53- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 保护 CPU 插件 4 定值区指针错 告警Ⅰ 切换定值区，若仍无效，更换保护 CPU 插件 5 开出不响应 告警Ⅰ 检查是否有其他告警Ⅰ导致闭锁 24V＋失电，否 则更换相应开出插件 6 开出击穿 告警Ⅰ 更换相应开出插件 7 压板模式未确认 告警Ⅰ 没有设置压板模式，进入出厂调试菜单进行设置 8 软压板错 告警Ⅰ 进行一次软压板投退 9 系统配置错 告警Ⅰ 重新下载保护配置 10 开出配置错 告警Ⅰ 重新下载保护配置 11 开出 EEPROM 出错 告警Ⅰ 更换相应开出插件 U x 表 9-2 序号 告警类别 可能原因及处理措施 模拟通道异常 告警Ⅱ 调整刻度时，可能输入值和选择的基准值不一致。 重新调整刻度 2 传动状态未复归 告警Ⅱ 开出传动后没有复归，按复归按钮 3 开入击穿 告警Ⅱ 检查开入情况，更换开入插件 4 开入输入不正常 告警Ⅱ 检查装置的电源 24 输出情况，或更换开入插件 5 双位置输入不一致 告警Ⅱ 检查或更换开入插件 6 开入自检回路出错 告警Ⅱ 检查或更换开入插件 7 开入 EEPROM 出错 告警Ⅱ 更换相应开入插件 8 开入异常 告警Ⅱ 检查相应开入外回路及开入插件 9 开入配置错 告警Ⅱ 重新下载保护配置 10 开入通信中断 告警Ⅱ 检查开入插件是否插紧，更换开入插件 11 开出通信中断 告警Ⅱ 检查开出插件是否插紧，更换开出插件 12 通信中断 告警Ⅱ 检查保护 CPU 是否插紧，更换保护 CPU 插件 13 SRAM 自检异常 告警Ⅱ 更换保护 CPU 插件 14 FLASH 自检异常 告警Ⅱ 更换保护 CPU 插件 15 软硬件测频不一致 告警Ⅱ 检查外回路，更改装置插件 16 频率差异常 告警Ⅱ 检查外回路，更改装置插件 17 频率越限异常 告警Ⅱ 检查外回路，更改装置插件 18 电压差异常 告警Ⅱ 检查外回路，更改装置插件 19 电压消失 告警Ⅱ 检查外回路，更改装置插件 1 告警报文 11 运输、贮存和开箱注意事项 产品在运输过程中，应避免产品倒置、剧烈振动、冲击和碰撞（见 2.3）。 产品应贮存在温度为-10℃∼+40℃、相对湿度不大于 80%，周围空气中不含有腐 蚀性、易燃、易爆等危险物品的室内。 设备运达现场后，开箱检查设备的尺寸、颜色、型号、设备数量、工程配套工 -54- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 具、备品备件等是否和合同确认的项目一致，检查外观、插件是否完好。否则， 请及时与厂家联系。 核对出厂合格证、图纸资料、出厂试验报告等是否与装箱清单一致。如果不一 致，请及时与厂家联系。 假如由于运输途中的振动导致螺丝等脱落，应妥善保存。 12 调试、运行与维护注意事项 以下为建议“注意事项”，请根据所使用的安全稳定控制装置的具体情况，结 合有关“规程”，全面考虑，确保安全稳定控制装置安全可靠运行。 为了保证装置在现场投入后可靠、稳定的运行，装置在检修维护时防止操作 不当造成安控装置误动。安控系统在正式投入跳闸运行后，应严格按照继电保护 及安全自动装置运行的有关规定，做好装置的运行管理和维护工作。 （1） 装置投入运行后，应严格遵守有关运行规程， 不得对装置的带电部位进行触摸或带电拔插设备或插件，不允许随意按动 面板上的按键，不允许进行以下操作：开出传动、修改定值、固化定值、cpu 插件设置、修改装置的网络地址等。 （2） 正常运行中的巡视和检查 运行人员应每日到装置安装处巡视检查一次。检查的主要内容有： a) 装置电源连接正常； b) 运行中面板的运行灯亮，检查面板循环显示的信息是否正常。装置指 示灯应显示正确，没有异常信号； c) 运行中若告警灯点亮，应该查看并打印报文，明确告警原因，应立即 处理。如处理不了，及时与生产厂家联系，尽快协作解决。同时及时 上报主管部门，由主管部门决定是否退出安控装置。如果是告警 I， 则应该立即停运装置，通知检修人员现场检查。如果是告警 II，则可 以按动复归按键，如果告警再次告出，则通知检修人员现场检查。如 果是 TV 回路断线引起的异常，应尽快查清断线原因，使 TV 回路恢 复正常。如果装置指示灯紊乱或显示不正常，在一时无法查清原因时， 应先将装置出口压板退出，断开与装置所有的通道，通知维护人员进 行处理； d) 液晶显示屏上显示的时间基本正确，电压及频率测量结果应正确。如 果时间误差较大，应按照说明书的方法重新设定时间。如果测量误差 较大，应查明原因，进行排除； e) 如装置与其它安控装置有通信联系，应查看通信是否正常，是否有通 道异常信号发出； f) 如果装置动作灯亮，则应该及时查看、打印记录报文，分析动作结果 是否正确，并将打印结果送报调度部门分析事故及备案； -55- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） g) （3） 技术说明书 装置正常运行时，所有有关压板位置正确。 当装置使用母线电压时，母线操作时的注意事项 当其中一段母线试验时，一定要注意先断开本屏（柜）后上方相应的 TV 空气开关，核对装置显示的母线电压确已消失，再进行母线的有关操作。试验 的母线恢复运行后，应再合上被断开的 TV 空气开关。 （4） 关于定值修改 在装置投运之前，应按照调度部门下达的定值通知单设置各项定值，包括 CPU 设置、通道设置、软/硬压板及动作出口压板。在修改完毕后一定要仔细 检查、核对。定值修改完毕之后，应将定值表打印校对、存档。 对装置中各项定值的含义不清时，应及时与制造厂家联系。 对并列运行双机系统，双机定值（包括软、硬压板及动作出口压板）完全 一致。对主备运行双机系统，双机定值除主备设置差异外，其它定值（包括软、 硬压板及动作出口压板）完全一致。 （5） 关于安全稳定控制装置检验 装置投入运行后，应按编制的运行管理规程做好装置的日常运行和维护工 作。 装置在正常运行情况下，建议一般可一年定期检查一次。 ¾ 安全措施： a) 对就地功能校验，首先投“检修状态压板”，断开出口压板。对有经过 高频通道发出触点命令，应退出高频通道。当本侧所做的试验项目（包 括开出传动）是否会影响对侧装置不能明确时，可与上级主管部门联 系，确认所做的试验项目是否会影响对侧装置，以便涉及到的各方做 好安全措施； b) 对远传试验，只保留该方向的通道，其余通道应全部断开，断开本柜 的出口压板，并且保证对侧装置的出口压板已经退出，以及对侧有通 道联系的厂站做好相应的安全措施； c) 对 TV、TA 回路的操作应确保安全，操作的注意事项请参考安全稳定 控制装置的现场操作注意事项及现场运行规程。特别注意对下一级装 置的影响。 ¾ 检查的项目： a) 外观检查； b) 各插件的测试； c) 修改定值、显示、打印等检查； d) 开入检查； e) 开出（含中央信号）的检查。 年检后，若装置正常继续投入运行。若发现插件有问题，请及时更换插件。 -56- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 一般每 5 年装置要进行一次全面的试验，除了年检所做的项目以外，还要增加 如下的试验项目： a) 装置电源的检查，确保+5V、+12V、-12V、24V 在误差范围内，为装 置提供稳定的工作电源； b) 根据装置的《说明书》，按照各项判据，模拟满足条件与不满足条件的 故障，校验装置的定值及装置动作的正确性； c) 若本装置与其它装置有通信联系，则要进行一次全面的联调，验证通 道的正确性，验证命令传递的正确性； d) 检查装置的事件记录、数据记录、异常打印、特殊显示行、及各种异 常情况的打印功能； e) 依据装置的《说明书》，检查装置的各种特殊的功能。如主运动作，闭 锁备用；主运不动作，备用动作等，有切换把手的装置应检查切换把 手的正确性。 进行试验时，做好详细的试验记录，若发现问题应及时解决，确保安全装 置在电力系统安全稳定运行中发挥更大的作用。 检查结束应退出“实验状态压板”，装置恢复正常运行状态。经和上级主 管部门联系，确认装置投运时间。 （6） 稳定控制装置现场操作注意事项 a) 投“状态检修压板”，即断开所有与本装置的通信通道； b) 装置做本地试验, 应退出压板, 确保断开与其它厂站的通信，避免误切 机、切负荷； c) 装置做联调试验时, 应确认对侧装置退出压板, 避免误切机、切负荷。 如有多个通道，应断开所有通信通道； d) 安全稳定控制装置的交流插件在输入电流回路中设计了防止 TA 开路端子，但为了可靠，建议在做好安全措施的情况下，才能拔出， 以防 TA 回路开路。做试验时，注意防止 TV 回路短路、TA 回路开路； e) 装置中所有模件绝对不能带电插拔。 13 订货须知 为了更好地服务用户，提高开发效率，缩短供货周期，保证安全稳定控制装 置安全、稳定和可靠运行，请您在选购产品时注意以下事项： （1） 根据系统安全稳定的要求，确定产品的型号、功能，要提供详细技术要求； （2） 根据厂站的具体情况选择屏柜的结构和尺寸。一般屏柜结构的标准尺寸为 2260mm（高）×800mm（宽）×600mm（厚）或 2360mm（高）×800mm（宽） ×600mm（厚）。对尺寸、前后门开启方式、是否安装母线架等特殊要求， 请在协议中注明； （3） 根据厂站的具体情况选择屏柜的颜色。为了和该厂站其它屏柜颜色一致， -57- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 最好提供色卡编号； （4） 根据需要的跳闸或切负荷线路的回路数，考虑发展余地，按最大需要提供 出口触点数，以便确定装置开出板和出口压板的数量； （5） 如果出口直接控制断路器跳闸线圈时，应提出明确要求，以便配置带电流 保持回路的出口继电器开出板（最大可提供 32 路出口开出 64 付触点输 出）。同时提出跳合闸电流等参数，以便确定电流继电器额定电流等； （6） 对开关量输入，要明确开关量种类、数量，以便设计装置时考虑是否需要 强电隔离，以及开入板的数量。每块开入板可接入 24 路开入，经加扩展 板后，可接入 48 路开入； （7） 需要提供的参数 ¾ 电源电压：DC220V 或 DC110V； ¾ 交流电压互感器的二次电压： 100／ 3 V 或 100V； （8） 明确交货时间和交货地点。考虑到屏柜加工的周期，对低频低压减载、高 频过压切机、联络线过载联切、失步解列等功能产品交货期为 3 周左右， 对功能较复杂的单站产品交货期为 6 周左右。对功能较多、装置较多的区 域安全稳定控制系统，交货时间双方协商确定。另外，考虑运输方式、地 理环境等因素对装置到达安装现场影响； （9） 明确交货地点。 -58- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 技术说明书 附件：频率电压紧急控制装置部分运行业绩 序号 订货单位 数量 安装地点 投运日期 1 甘肃张掖电业局 1 张掖变 2003 年 2 甘肃庆阳电业局 1 庆阳变 2003 年 3 江西调度中心 2 4 5 6 广东广州供电分公司 广东梅州供电分公司 广东潮州供电分公司 档岭变 德兴变 4 3 3 2003 年 正果变 2004 年 新何变 2004 年 岗岭变 2004 年 三江变 2004 年 汤坑变 2004 年 东山变 2004 年 丙村变 2004 年 鹳巢站 2004 年 安北站 2004 年 黄岗站 2004 年 7 浙江调度中心 5 太付变等 2004 年 8 河南开封供电局 1 开封供电局 2004 年 9 河南濮阳供电局 2 濮阳供电局 2004 年 10 河南焦作供电局 2 焦作供电局 2004 年 11 河南南阳供电局 2 南阳供电局 2004 年 12 河南济源供电局 2 济源供电局 2004 年 13 河南驻马店供电局 1 驻马店供电局 2004 年 14 河南三门峡供电局 1 三门峡供电局 2004 年 15 贵州调度中心 2 岑巩变等 2004 年 杏坛变 2005 年 广教变 2005 年 三洲变 2005 年 16 17 广东佛山供电分公司 3 18 19 广东韶关供电分公司 1 西郊变 2005 年 20 广东潮州供电局 1 低频低压减载工程 2005 年 21 贵州贵阳市南供电局 1 清镇 220KV 变 2005 年 22 贵州送变电工程公司 1 六盘水北郊变 2005 年 23 贵州凯里供电局 1 凯里三棵树变 2005 年 24 贵州遵义供电局 1 遵义新蒲变 2005 年 25 浙江绍兴电力局 2 西周变、桑港变 2005 年 26 天津市电力公司 1 刘园变 2005 年 27 天津市电力公司 1 北辰双口变 2005 年 28 河南蓝光环保电厂 1 蓝光环保电厂 2005 年 29 大连供电局 1 普兰店变 2006.4 30 包头供电局 4 达茂变 2006.6 31 福永变 2006.6 32 斗林变 2006.6 -59- CSS-100BE/FV 系列数字式安全稳定控制装置（频率电压紧急控制装置） 33 技术说明书 柏树沟变 2006.6 34 河南鹤壁灵山变 1 灵山变 2006.7 35 天津供电公司 1 宝洁变 10KV 2006.10 36 山东金阳热电厂 1 金阳热电厂 2006.10 贵州太平变 2006.10 贵州川硐变 2006.10 贵州麻江变 2006.11 37 38 贵州贵阳供电局 3 39 40 辽宁鞍山供电局 1 英落变 2006.11 41 辽宁大连供电局 1 复州城变 2006.11 1 110kV 腰古站 2006.12 1 都骑变 2006.12 蕉华变 2006.12 双头变 2006.12 42 43 44 广东电网公司云浮供电局 广东梅州供电局 2 46 北京水泥厂 1 北京水泥厂变 2006.12 47 内蒙古乌海供电局 1 乌海慧通变 2006.12 48 广东梅州供电局 1 桂田变 2007.1 49 广西来宾电厂 1 来宾电厂 2007.1 50 2 安华里 35kV 变 2007.2 51 2 雅安道 35kV 变 2007.2 2 西站西 35kV 变 2007.2 2 西广开 35kV 变 2007.2 54 2 吴嘴 35kV 变 2007.2 55 2 保山道 35kV 变 2007.2 110kV 赤坎站 2007.2 沙塘站 2007.2 祥龙站 2007.2 45 52 53 天津供电局 56 57 广东江门开平 3 58 59 浙江宁波供电局 1 松浦变 2007.3 60 贵州贵阳供电局 1 熄峰变 2007.3 61 长沙电业局 110KV 桃源变 2007.4 4 双街 220kV 变 2007.4 2 北辰上河头变 2007.6 62 63 天津供电局 -60- 地址：北京市海淀区上地信息产业基地四街九号 邮编：100085 电话：010-62961515 62985012（营销部） 62986668（技术支持部） 传真：010-62981004 62978952（营销部） http://www.sf-auto.com E-mail:info@sf-auto.com
