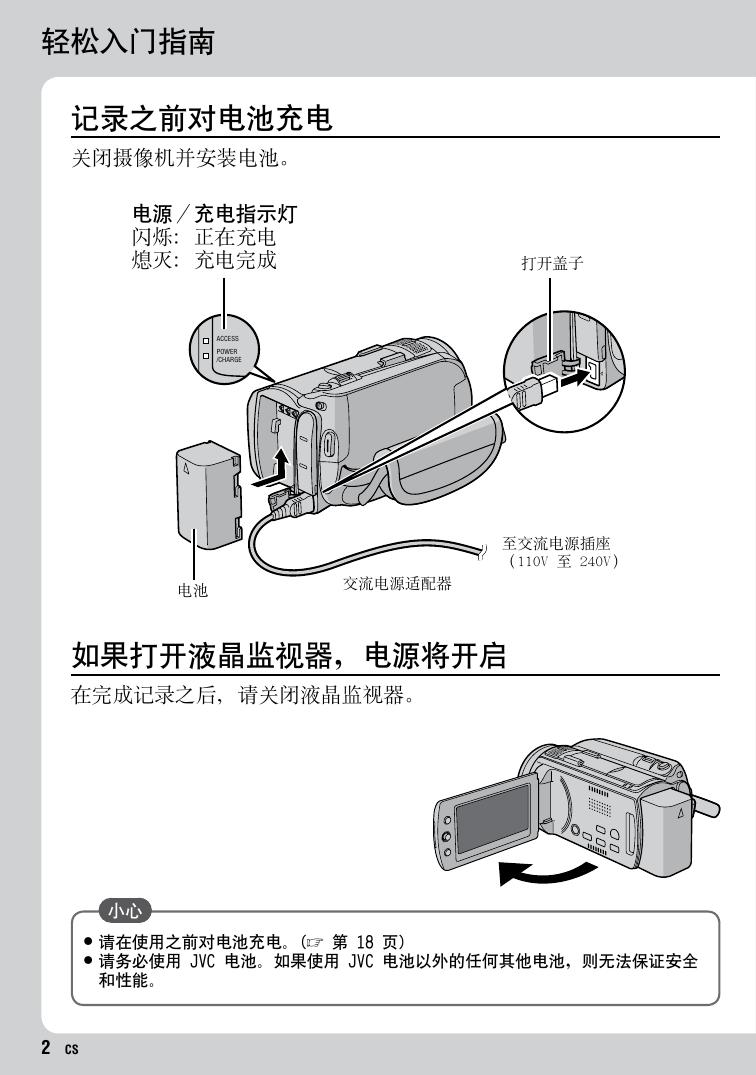

CS 使用指南 高清数码硬盘摄像机 GZ-HD40 GZ-HD30 AC AC 尊敬的顾客 感谢您购买此款硬盘摄像机。在使用之 前，请仔细阅读说明书第 8 页和第 9 页 上的使用安全注意事项，以保证安全使 用本产品。 中文 轻松入门指南 记录之前对电池充电 关闭摄像机并安装电池。 电源／充电指示灯 闪烁：正在充电 熄灭：充电完成 打开盖子 ACCESS POWER /CHARGE 至交流电源插座 （110V 至 240V） 电池 交流电源适配器 如果打开液晶监视器，电源将开启 在完成记录之后，请关闭液晶监视器。 小心 • 请在使用之前对电池充电。(Z 第 18 • 请务必使用 JVC 电池。如果使用 JVC 和性能。 CS 页) 电池以外的任何其他电池，则无法保证安全 记录之前，请对电池充电并设定日期／时间。 有关记录视频，请参阅下页。 准备 Q 打开液晶监视器以开启摄像机 电源键 R 在 10 秒钟内选择 [是] 当此信息消失时，按住电源键至少 2 秒钟 关闭电源，然后再按住该键至少 2 秒钟。 T 打开镜头盖 S 设定日期和时间 要改变日期和时间(Z 第 19 页) U 选择视频模式 CS 视频记录 记录重要场景之前，建议进行试录。 小心 • 本摄像机用 AVCHD 格式或 MPEG-2 TS 格式记录视频。有关详情，请参阅第 • 首先使用轻松 [自动] 模式尝试记录。 6 页。 Q 选择记录模式 SELECT PLAY/REC 记录时 按该键时模式改变 R 选择自动模式 自动记录指示出现。 AUTO / INFO 按该键时模式改变 （仅适用于记录模式） S 开始记录 硬盘上的剩余空间 图像质量 START /STOP 按 START/STOP 键开始记录， 再次按下停止 记录-待机 XP [4h59m] 0:01:30 REC 记录 CS 播放 Q 选择播放模式 SELECT PLAY/REC 按该键时模式改变 R 选择所需文件 索引画面 S 按下设定杆 播放画面 按下设定杆开始播放， 再次按下停止 执行快进或快倒等操作 (Z 第 30 页) 在电视机上观看视频／静像 (Z 第 35 页) 小心 记录之后，请勿忘记进行备份！ • 复制文件到 DVD 光盘 (Z 第 45 页) • 使用磁带录像机/DVD 录像机复录文件 • 播放创建的 DVD 光盘 (Z 第 46、48 • 在电脑上编辑文件 (Z 第 11 页) (Z 第 50 页) 页) CS 高清记录格式 本摄像机有两种高清记录格式。 选择符合您用途的一种。 长时间记录 复制视频到 DVD 并在支持 AVCHD 的蓝光录像 机等设备上播放 记录格式 AVCHD （出厂预设） • 您可以记录到 microSD 插卡。 • 您可以分割视频。 以最高图像质量记录 (FHD 模式) 记录格式 在电脑上编辑视频 (您可以很快编辑视频。) MPEG-2 TS • 您可以复录和编辑 HDV 兼容设备上的视频。 (GZ-HD40: 仅适用于 1440 CBR) • 您可以观看从电脑写回的视频。(Z 第 11 页) 注 当您使用附带 • QuickTime Component for Everio 软件 (适用于 Macintosh) 编 辑视频时，选择 MPEG-2 TS 格式。 如果在电脑上编辑 MPEG-2 TS 格式的视频，在记录之前将 [x.v.Color] 设为 • [关]。 CS 记录之前 选择记录格式 ! 在记录模式中选择 [基本设置] 中的 [流媒体格式]。 # 在菜单的 [视频质量] 中选择所需的图 像质量。 (AVCHD 格式) 播放之前 如果您同时用 AVCHD 和 MPEG-2 TS 格式记录了视频，当播放时也要选 择记录格式。 • • 仅播放选择格式 (AVCHD 或 MPEG-2 TS) 的视频。 在液晶监视器上仅播放选择格式 (AVCHD 或 MPEG-2 TS) 的视频，但也存储其他视 频。 复制文件到 DVD 使用 DVD 刻录机 (另售) 复制视频到 DVD (Z 第 45 页) 使用电脑复制视频到 DVD (Z 第 11 页) CS 安全注意事项 小心:为预防火灾或电击，切勿使本机淋雨或受潮。 警告: • 若发现摄像机或交流电源适配器发出烟雾或异 • • • 味，应立即关闭电源，或者拔下电源插头。如果 此时继续使用本摄像机或交流电源适配器，将会 导致火灾或电击。请与 JVC 经销商联系。切勿尝 试自行修复。 为预防电击，请勿擅自打开机壳。机内无用户可 修的零件。检修时请找特约技术人员。 在您长时间不用交流电源适配器时，建议您从交 流电源插座上拔下电源电线。 在某些地区，请根据交流电源墙壁插座的类型使 用转换插头。 注意: • 额定值牌（系列号码牌）和安全警告位于主机的 底部和/或背面上。 • 序列号码牌在电池箱座上。 • 交流电源适配器的额定信息和安全警告位于其上 部和下部。 小心: 请勿将电池、装有电池的摄像机、以及装有电池的 遥控器暴露于直射阳光、火焰或类似高温环境下。 警告: 请将电源插头置于方便插拔的地方。 CS 更换锂电池之警告 本机所用的电池如果处理不当，则有引起火灾或化 学燃烧的危险。 请勿进行再充电、分解、加热到 100℃ 以上或丢 入火中焚烧。 更换电池时，请使用松下、三洋、索尼或万胜的 CR2025 型电池。 电池更换错误，有可能引起爆炸及火灾。 • 用完的电池应及时处理。 • 严禁小孩玩弄。 • 请勿分解电池，也不可丢入火中。 将本机安装在橱柜或架子上时，为了空气流通，使 机器四周保留充分的间隙（两侧、上部及后面各 10 cm 以上）。 请勿堵塞透气孔。 （如果透气孔被报纸或布等堵塞，将影响散热。） 请将本机远离明火，如点燃的蜡烛等。 处理蓄电池时，应充分考虑环境问题。请务必严格 遵守当地有关蓄电池处理的规则及法律。 请勿将本机置于高湿度的环境下或溅上水滴。 请勿在浴室或多水的地方使用本机。 而且，请勿将充满水或液体的物品（化妆品及药 剂、鲜花瓶、盆栽植物、杯子等），放在本机的 上面。 （如果水或液体侵入本机，可能引起火灾或触 电。） 不要将镜头直接对向太阳。否则会损伤眼睛并导致 内部电路出现故障。还可能有引起火灾或电击的危 险。 警告! 下列注意事项关系到对摄像机及用户的可能损害。 抓着液晶监视器携带或拿持摄像机会摔落本机，或 引起故障。 不要在不平稳的平面上使用三脚架。否则可能翻倒 而使摄像机严重受损。 警告! 最好不要把摄像机接在电缆（音频/视频、S 视频 等）上然后将本机放在电视机顶面上，否则不小心 勾到电缆则会使摄像机摔落而受损。 警告: 为防电击或损坏本机， 先将电源电线的小头紧 紧插入交流电源适配器 直到不再松动，然后将 电源电线的大头插入交 流电源插座。 记住，本摄像机仅供用户个人使用。 任何未经许可的商业使用都是受禁止的。（即使是 摄录个人欣赏用的影片、表演或展览，您最好事先 获得准许。） 商标 • AVCHD 和 AVCHD 标记是 Matsushita Electric Industrial Co., Ltd. 和 Sony Corporation 的 商标。 • 经 Dolby Laboratories 许可制造。“Dolby”和 双D 标志是 Dolby Laboratories 的商标。 • i.LINK 是 Sony Corporation 的商标。 • x.v.ColourTM 是 Sony Corporation 的商标。 • HDMI 是 HDMI Licensing, LLC. 的商标。 • Windows® 是 Microsoft Corporation 在美国和 （或）其他国家的注册商标或商标。 • Macintosh 是 Apple Inc. 的注册商标。 • 本使用说明书中的其他产品和公司名称是各所有 者的商标和（或）注册商标。 如果显示此符号，仅在欧盟国家有 效。 CS 目录 准备工作 播放 附件.................................12 播放文件.............................30 GZ-HD40 如何使用 Everio 分享底座........ 12 准备遥控器............................. 13 将芯线过滤器安装到音频电缆和直流 电源线................................. 13 视频播放 .............................. 30 静像播放............................... 31 使用特殊效果播放....................... 32 文件搜索功能........................... 33 索引.................................14 液晶监视器上的指示...................16 使用之前所需的设定...................18 在电视机上观看图像...................35 对电池充电............................. 18 日期／时间设定......................... 19 语言设定............................... 19 其他设定.............................20 手握调整............................... 20 装接背带............................... 20 镜头盖................................. 20 安装三脚架............................. 20 使用 microSD 插卡时.................... 21 记录 记录文件.............................22 视频记录............................... 22 静像记录............................... 23 变焦................................... 24 LED 灯................................. 24 检查剩余电池电量....................... 24 检查记录媒体上的剩余空间............... 25 将文件登记到事件....................... 25 手动记录.............................26 切换到手动记录模式..................... 26 程序 AE................................ 26 手动聚焦............................... 26 背光补偿............................... 27 点曝光控制............................. 27 菜单中的手动设定....................... 28 10 CS 连接电视机............................. 35 播放操作............................... 36 编辑／打印 管理文件.............................37 从视频截取静像......................... 37 删除／保护文件......................... 37 查看文件信息........................... 39 改变事件登记........................... 39 分割文件............................... 40 DPOF 打印设定.......................... 41 播放列表.............................42 制作播放列表........................... 42 播放列表的其他操作..................... 43 播放播放列表........................... 43 复制 复制文件.............................44 复制/移动文件.......................... 44 使用DVD刻录机从摄像机复制文件.......... 45 GZ-HD40 高清复录. ....................... 49 标准清晰复录........................... 50 附加信息 更改菜单设定.........................51 故障排除.............................58 清洁.................................62 警告指示.............................63 规格.................................66 注意事项.............................68 术语.................................72 请首先阅读本节！ 电脑操作 对于 Windows 请参阅附带 CD-ROM 中的 PC OPERATION GUIDE。 ! 将 附带的 CD-ROM 装入电脑。片刻之后， 出现 [Software Setup] 屏幕。如果 [Software Setup] 屏幕不出现，请双击 [我的电脑] 中的 CD-ROM 图标。 # 单击 注 关于附带软件的系统要求，请参阅 PC OPERATION GUIDE。 有关详情，请参阅用户指南或软件的帮助。 对于 Macintosh ! 将附带的 CD-ROM 装入电脑。 # 双击 CD-ROM 图标。 $ 双击 “PC guide” 文件夹中的 “Start.pdf”。 % 单击所需的语言。 注 当您使用附带 QuickTime Component for • Everio 软件 (适用于 Macintosh) 编辑视频 时，选择 MPEG-2 TS 格式。 如果在电脑上编辑 MPEG-2 TS 格式的视频， • 在记录之前将 [x.v.Color] 设为 [关]。 Adobe® Acrobat® ReaderTM™ 或 Adobe® Reader® 必须安装，才能阅读 PDF 文件。 Adobe® Reader® 可以从 Adobe 网站下载： http://www.adobe.com/ 备份重要的记录数据 建议将重要的记录数据复制到 DVD 或其他记录 媒体以保存。(Z 第 45 页）JVC 对任何数据 丢失概不负责。 进行试录 在进行重要数据的实际记录之前，请进行试录 并播放记录的数据，从而检查视频和声音是否 已经正确记录。 在摄像机工作异常的情况下将其重设 本摄像机采用微电脑设计。背景噪声和干扰等 因素可能导致其无法正常工作。如果摄像机工 作异常，请将其重设。(Z 第 62 页） 有关使用电池的注意事项 • 请务必使用 JVC BN-VF815U/VF823U 电池。 • 如果摄像机受到静电影响，请先关闭其电源 再使用。 如果发生故障，立即停止使用摄像机，并咨询 本地的 JVC 经销商。 • 如果使用 microSD 插卡时发生问题，请将插 卡和摄像机一同送修。如果有一件没带，则 无法诊断故障原因，无法正确维修摄像机。 • 维修或检查摄像机时，所记录的数据可能会 被删除。在送修或检查之前，请备份好所有 数据。 由于摄像机可能会用于在商店进行演示，因此 默认状态下演示模式设为开启 要取消演示模式，请将[演示模式]设为[关]。 (Z 第 54 页） 请勿覆盖风扇 (Z 第 14 页 (, /) 如果摄像机内部过热，则可能会造成故障。 • CS 11 准备工作 附件 交流电源适配器 AP-V14AC 电源线 电池 BN-VF815U 组件电缆 （Z 第 35 页） 音频／视频电缆 （Z 第 36，50 页） USB 电缆 背带 （Z 第 20 页） CD-ROM （Z 第 11 页） A 遥控器 RM-V751U (Z 第 13 页) 锂电池 CR2025 预安装于遥控器中。 B 芯线过滤器 A：对于直流电源线 B：对于音频电缆 （Z 第 13 页） GZ-HD40 Everio 分享底座 CU-VC7E （Z 参下） 音频电缆 注 请务必使用附带的电缆来连接。切勿使用任何其他电缆。 GZ-HD40 如何使用 Everio 分享底座 您可以将电缆连接到 Everio 分享底座的接口。将摄像机放置在分享底座上即可完成连接。 USB 接口 摄像机连接端子 i.LINK 接口 COMPONENT 接口 AV 接口 DC 接口 12 CS 准备遥控器 购买时，遥控器内附电池。 使用之前，请取出绝缘片。 光束有效区 重新插入电池 按下锁定块，拉出电池支架。 锁定块 遥控感应器 锂电池 (CR2025) 有效距离：最大 5 米 注 当遥感器直接曝露于阳光或强光下时，发射光 束可能无效或者可能导致不正常操作。 将芯线过滤器安装到音频电缆和直流电源线 将磁芯过滤器安装到用于连接麦克风到摄像机的音频电缆。此外，请将芯线过滤器安装到直流电源 线。芯线过滤器用于降低干扰。将带有芯线过滤器的电缆一端连接到摄像机。 松开制动器。 3 cm 音频电缆：缠绕一圈 直流电源线：缠绕两圈 CS 13 索引 注 • 液晶监视器可以旋转 • 电源关联操作 270°。 您还可以通过打开／关闭液晶监视器来开启／ 关闭摄像机。 • 拍摄时，请注意勿挡住感应器 7、? 和 @。 14 CS 摄像机 ! 索引键 [INDEX] (Z 第 33 页)/ 剩余空间键／ 数据电池键 [ 0 / 1 ] (Z 第 24 页) # 设定杆 移动到¡： 向后跳过（Z 第 30 页）／向上／背光补 偿键 [ - ] (Z 第 27 页) 移动到¢： 向前跳过（Z 第 30 页）／向下／手动聚 焦键 [FOCUS] （Z 第 26 页） 移动到 £： 向后搜索（Z 第 30 页）／向左／灯光键 [LIGHT] (Z 第 24 页) 移动到 ¤： 向前搜索(Z 第 30 页）／向右／程序自 动曝光键 [PROGRAM AE] (Z 第 26 页) 按下： 播放／暂停（Z 第 30 页） $ 菜单键 [MENU] % 液晶监视器 & 扬声器 ( 风扇出风口 ) 存取指示灯 [ACCESS] (当存取文件时会闪 烁。此时，请勿关闭电源或取出电池／拔下 交流电源适配器。） 电源/充电指示灯 [POWER/CHARGE] (当对电 池充电时会闪烁。) * 变焦杆 [W 7 , T ,] (Z 第 24 页) 扬声器音量控制 [-VOL+] (Z 第 30 页) + 静像拍摄键 [SNAPSHOT] (Z 第 23 页) , 自动/手动模式键 [AUTO] (Z 第 26 页)/信 息键 [INFO] (Z 第 39 页) - 电源键 (您可以按住此按钮关闭摄像机电 源。) . 直接光盘键 [DIRECT DISC]/ 聚焦辅助键 [FOCUS ASSIST] (Z 第 27 页) / 风扇进风口 0 直接备份键 [DIRECT BACK UP]/ 快速查看键 [QUICK REVIEW] (Z 第 22、23 页) 1 删除键 [ * ] 2 播放／记录模式切换键 [PLAY/REC] (Z 第 22、23 页) 3 音频/视频接口 [AV] (Z 第 36、50 页) 4 组件接口 [COMPONENT] (Z 第 35 页) 5 模式开关 [!, #] 6 视频记录开始／停止键 [START/STOP] (Z 第 22 页) 7 8 9 : ; < = > ? @ A B C D E F G H 立体声麦克风 手带（Z 第 20 页） HDMI 接口 [HDMI]（Z 第 35 页） DC 接口 [DC] (Z 第 18 页) 麦克风输入接口 [MIC] 耳机接口 [ ] LED 灯 USB 接口 [ 2 ] 遥控感应器 (Z 第 13 页) 镜头盖／镜头 卡座 (用于外部麦克风等) 卡座盖 镜头盖开关 [ =，> ]（Z 第 20 页） microSD 卡槽（Z 第 21 页） GZ-HD40 Everio 分享底座接口 三脚架固定槽（Z 第 20 页） 电池释放键 [BATT.](Z 第 18 页） 电池支架 遥控器 Q 红外线光束发射窗 R ZOOM (T/W) 键 (播放时进行放大/缩小。) S 调高键 旋转键（逆时针）(Z 第 31 页) T 后跳键 U 左按键 V 后退键 W PLAYLIST 键 (Z 第 42 页) X START/STOP 键 Y SNAPSHOT 键 (Z 第 23 页) Z INFO 键 (Z 第 39 页) a 前跳键 b PLAY/PAUSE 键 c 右按键 d 下一步键 e 调低键 旋转键（顺时针）(Z 第 31 页) f INDEX 键 g DISP 键 注 拉近播放模式时，您可以使用调高键／调低 键／左按键／右按键移动变焦区域。 CS 15 液晶监视器上的指示 记录视频和静像时 ! # $ % & ( ) * + , . / 0 1 2 3 4 5 6 选定的记录模式指示（Z 第 26 页） 近拍模式指示（Z 第 29 页) 近似变焦比 (Z 第 51 页) 快速查看指示 (Z 第 22、23 页) 变焦指示 (Z 第 24 页) 聚焦辅助指示 (Z 第 27 页) 快门速度（Z 第 28 页） 亮度／锐度控制指示（Z 第 54、29 页） 电池指示 日期／时间 (Z 第 19 页) 手动聚焦调整指示（Z 第 26 页） 监视器背光 (Z 第 54 页) 选定的记录媒体指示（Z 第 57 页） 防摔保护指示（[防摔保护]设为[关]时出 现。）(Z 第 54 页） 效果模式指示 (Z 第 29 页) 程序AE模式指示 (Z 第 26 页) 白平衡指示 (Z 第 29 页) 光圈值（F 值）(Z 第 29 页) LED 灯指示 (Z 第 24 页) ±0 : 曝光调节指示 (Z 第 28 页) - : 背光补偿指示 (Z 第 27 页) . : 点曝光控制指示 (Z 第 27 页) C ：光圈锁定指示 (Z 第 27、28 页) 16 CS 仅在记录视频时 ! # $ % & ( ) * + , - 模式指示 (Z 第 22 页) 风声消除指示 (Z 第 52 页) x.v.ColourTM (Z 第 52 页) 图像质量 (Z 第 51 页) 剩余时间 (Z 第 22、67 页) 计数器 MREC :（在记录时出现。） (Z 第 22 页） MQ:（在记录待机模式时出现。） 拍摄指示 (Z 第 22 页) 麦克风输入音量指示 (Z 第 52 页) 事件指示 (Z 第 25 页) 手振补偿指示（[手动补偿]设为[关]时出 现。）(Z 第 51 页） 仅在记录静像时 ! 模式指示 (Z 第 23 页) # ISO 感光度 （增益）：设为[自动]时无指示。 (Z 第 53 页） $ 聚焦指示（Z 第 23 页） % 图像大小（Z 第 53 页） & 图像质量（Z 第 53 页） ( 剩余拍摄张数（Z 第 67 页） ) {：连拍模式指示（Z 第 53 页） J：包围拍摄模式指示（Z 第 53 页） * 拍摄指示 (Z 第 23 页) + 自拍定时指示（Z 第 53 页） 在视频播放时 ! 模式指示 (Z 第 30 页) # 6 : 播放列表播放指示（仅在播放播放列 表时出现。）(Z 第 43 页） $ 1080p输出（Z 第 55 页） % x.v.ColourTM (Z 第 52 页) & 图像质量（Z 第 51 页） ( 播放模式（Z 第 30 页） F: 播放 Q: 暂停 K: 向前搜索 J: 向后搜索 QF: 向前慢放 PQ:向后慢放 （左边的数字显示速度。） ) * + , . 计数器 音量指示 电池指示 日期／时间 效果模式指示 (Z 第 32 页) 画面切换效果指示 (Z 第 32 页) 在播放静像时 ! # $ % & ( 模式指示 (Z 第 31 页) 1080p输出（Z 第 55 页） 文件夹／文件号码 幻灯片放映指示（Z 第 31 页） 电池指示 日期／时间 操作指南显示 显示菜单等时，操作指南会显示在画面底 部。 CS 17 使用之前所需的设定 所需充电／记录时间（近似值） * LED 灯关闭且监视器背光设为 [标准] 模 式时。 对电池充电 1 2 充电时间 记录时间 BN-VF815U （配备） 电池 2 小时 40 分钟 1 小时 25 分钟* BN-VF823U 3 小时 50 分钟 2 小时 10 分钟* 关闭液晶监视器以关闭摄像机。 安装电池。 BATT. 注 取决于记录条件，实际记录时间可能缩短，例 如记录快速移动的场景。 3 连接交流电源适配器。 卸下电池 滑开并抓住 BATT.（步骤 2），然后取出 电池。 直流电接口 交流电源适配器 至交流电源插座 (110V 至 240V) • 电源／充电指示灯闪烁，指示开始充 电。 • 指示灯熄灭时，充电完成。 18 CS 要检查剩余电池电量 请参阅第 24 页。 注 • 您还可以仅通过交流电源适配器使用摄像机。 • 请勿拉扯或弯曲交流电源适配器的插头和电 缆。否则可能会损坏交流电源适配器。 日期／时间设定 1 2 语言设定 屏幕语言可以改变。 打开液晶监视器以开启摄像机。 按 MENU。 MENU 1 2 打开液晶监视器以开启摄像机。 按 MENU。 MENU 3 选择 [基本设置]。 4 选择 [时钟设定]。 5 设定日期和时间。 3 选择 [基本设置]。 4 选择 [LANGUAGE]。 5 选择所需的语言。 重复此步骤，输入日、月、年、小时和分 钟。 返回前一个画面 将设定杆移动到 £。 退出画面 按 MENU。 返回前一个画面 将设定杆移动到 £。 退出画面 按 MENU。 注 如果不设置日期和时间，每次开启摄像机时都 会出现 [请设定日期/时间!] 画面。 CS 19 其他设定 手握调整 镜头盖 打开软垫，然后进行手握调整。 不使用摄像机时，请关闭镜头盖保护镜头。 镜头盖 镜头盖开关 注 请勿用力推镜头盖。否则可能会造成镜头损 坏。 装接背带 安装三脚架 对准摄像机销孔和三脚架方位销，以及固定槽 和螺丝，然后顺时针旋转摄像机，将其安装到 三脚架上。 眼孔 带扣 注 背带导圈 20 CS 请勿在不平稳的平面上使用三脚架。否则可能 翻倒而使摄像机严重受损。 使用 microSD 插卡时 如果想要记录到 microSD 插卡上，则需要执行 下列三项操作。 • 下列 microSD 插卡上的操作能够获得保证。 - Panasonic TOSHIBA SanDisk ATP 视频记录： Class 4 或 6 兼容 microSDHC 插卡 (4 GB, 8 GB) 静像记录： microSD 插卡 (256 MB 至 2 GB) 或 microSDHC 插卡 (4 GB, 8 GB) • 如果使用其他媒体，则可能无法正确记录数 据，或可能丢失已经记录的数据。 • 不支持多媒体卡。 R 改变记录媒体 本摄像机出厂预设为在内置硬盘上进行记录。 您可以将记录媒体改为 microSD 插卡（仅 AVCHD 格式）。 将 [视频记录媒体] 和 [图像记录媒体] 设 为 [SD]。(Z 第 57 页） S 首次使用 microSD 插卡之前，请将其格 式化 这还将确保在存取 microSD 插卡时有稳定的速 度和操作。 选择 [格式化SD卡] 来格式化插卡。 (Z 第 56 页） Q 插入 microSD 插卡 准备事项： 关闭液晶监视器以关闭摄像机。 1 2 3 打开 microSD 插卡舱盖。 将插卡斜角边向下将其牢固插入。 关闭 microSD 插卡舱盖。 取出 microSD 插卡 压下 microSD 插卡一次。 插卡稍稍露出后，将其拉出。 注 • 仅在电源关闭的情况下才能插入和取出 microSD 插卡。否则，插卡上的数据可能会受 损。 • 请勿触摸标签背面的端子。 CS 21 记录 记录文件 视频记录 准备事项： 打开液晶监视器以开启摄像机。 滑动模式开关以选择 !（视频）模 式。 按 PLAY/REC 选择记录模式。 SELECT PLAY/REC 按 START/STOP 开始记录。 START /STOP 大致的记录剩余时间 停止记录 再按一下 START/STOP。 查看最后记录的场景 在暂停记录时按 QUICK REVIEW。在播放时按 DELETE 删除该场景。 改变图像质量 改变 [视频质量] 中的设定。 (Z 第 51 页） 在视频记录时记录静像 按 SNAPSHOT。 注 • 电源开启时，如果摄像机在 5 分钟内没有进行任何操作，则摄像机将自动关闭以省电。要在使用 电池时再次开启摄像机，请关闭液晶监视器然后重新打开。使用交流电源适配器时，执行变焦等 任意操作即可。 • 每 4 GB 就会创建一个新文件。 • 请勿在记录时突然移动或摇动摄像机。否则，可能会记录硬盘运转的声音（嗡嗡声）。 22 CS 静像记录 准备事项：打开液晶监视器以开启摄像机。 滑动模式开关以选择 #（静像）模 式。 按 PLAY/REC 选择记录模式。 SELECT PLAY/REC 半按住 SNAPSHOT。 ? 指示出现，并在聚焦拍摄的图像时 变为绿色。 查看最后记录的场景 在暂停记录时按 QUICK REVIEW。在播放时按 DELETE 删除该场景。 改变图像质量 改变 [图形质量] 中的设定。 (Z 第 53 页） 改变图像大小 在 [图像大小] 中改变设定。 (Z 第 53 页） 要连续记录静像 将 [快门模式] 设为 [连拍]。 (Z 第 53 页） 完全按下 SNAPSHOT 拍摄图像。 注 • 记录静像时，DIS（手振补偿）不起作用。 • 电源开启时，如果摄像机在 5 分钟内没有进行任何操作，则摄像机将自动关闭以省电。要在使用 电池时再次开启摄像机，请关闭液晶监视器然后重新打开。使用交流电源适配器时，执行变焦等 任意操作即可。 • 进行打印时，以 16:9 尺寸记录的静像的边缘可能会被裁剪。请在当地打印商店确认是否可以进 行 16:9 尺寸的打印。 • 当在记录暂停之后关闭摄像机然后重新打开，QUICK REVIEW 和 DELETE 键将不起作用。 CS 23 记录文件（续） 变焦 检查剩余电池电量 准备事项： • 关闭液晶监视器以关闭摄像机。 • 安装电池。 准备事项： • 选择 ! 或 # 模式。 • 选择记录模式。 推远 拉近 W：广角拍摄 ! 模式：按两下 INDEX。 # 模式：按一下 INDEX。 T：远距拍摄 INDEX 最大变焦比为 [10倍]（出厂预设）。 改变最大变焦比（仅对于 ! 模式） 在 [变焦] 中改变设定。(Z 第 51 页） 注 将变焦杆完全设到 W时，可以在距离被摄对象 约 5 cm 处近拍。 LIGHT 准备事项： • 选择 ! 或 # 模式。 • 选择记录模式。 每按一次，设定改变一次。 D 无论周围光线条件如何，LED 灯 光始终打开。 DA 在光线不足的情况下拍摄时，LED 灯光自动打开。 24 CS 返回正常画面 按 INDEX。 注 可记录时间显示仅用于参考。显示以10分钟为 单位。 LED 灯 无显示 如果按下按钮后迅速松开，电池信息将显示约 3 秒钟，如果持续按住按钮几秒钟，则会显示 约 15 秒钟。 取消此功能。 检查记录媒体上的剩余空间 准备事项： • 选择 ! 模式。 • 选择记录模式。 ! 将文件登记到事件 ! 开始记录之前，如果您选择了要登记文件的事 件，则文件将被登记到所选事件中，从而方便 播放时进行搜索。 准备事项： • 选择 ! 模式。 • 选择记录模式。 INDEX 1 AVCHD 格式： g :高质量 S :标准质量 h :用于长时间记录 MPEG-2 TS 格式： R :全高清质量 U :固定比特率 改变图像质量 1) 选择图像质量。 2) 按下设定杆。 按 MENU。 MENU 显示各个图像质量模式的最长记录时间。 2 选择 [登记事件]。 3 选择您想要登记文件的事件。 返回正常画面 按两下 INDEX。 要取消事件登记，请选择 [不注册]。 画面上显示所选事件。 退出画面 按 MENU。 通过事件搜索播放文件 请参阅第 34 页。 注 一旦您选择了用于登记文件的事件，即使关闭 摄像机，设定仍然会保留。 CS 25 手动记录 手动记录模式用于手动设定聚焦和画面亮度 等。 切换到手动记录模式 准备事项： • 选择 ! 或 # 模式。 • 选择记录模式。 AUTO / INFO 返回自动记录模式 按 AUTO/INFO，使 4 指示出现。 程序 AE 设定项目 • 6 肖像模式: 通过使背景模糊而强调出前景的被摄对 象。 • H 运动: 清楚地记录快速移动的被摄对象。 • G 雪景: 在极其明亮环境中（例如在雪中）拍摄 时，补偿可能显得太暗的被摄对象。 • / 点光源: 点光源造成被摄对象过亮时，选择此项设 定。 • V 夜景: 使傍晚景色看起来更加自然。 • 5 夜视: 当周围环境较暗时，选择此项以增高感光 度。 注 由于快门速度变慢，在 [夜视] 模式中建议您 使用三脚架。 程序 AE 通过调整适合环境或被摄对象的曝光和快门速 度，您即可以最佳亮度来记录视频和静像。 手动聚焦 手动记录模式下； 手动记录模式下； 1 1 PROGRAM AE 2 选择所需设定。 有关各种设定的详情，请参阅右列。 取消程序 AE 在步骤 2 中选择[关]。 26 CS FOCUS 2 调整聚焦。 取消手动聚焦设定 将设定杆移动到 ¢(FOCUS)，使 @/A 指 示消失。 聚焦辅助 点曝光控制 图像变成黑白的。聚焦图像的框线以蓝色显 示。请以此作为精确调节聚焦的参照。 此功能用于背光补偿作用不佳时，或用于调整 所需点的亮度。 1 手动记录模式下； DIRECT DISC 1 移动两次。 2 选择所需的点测光区框。 FOCUS ASSIST 2 调节聚焦，然后按下设定杆固定聚焦。 ¬ 取消聚焦辅助模式 再按一下 FOCUS ASSIST。 改变轮廓色彩 请参阅第 52 页。 注 如果在黑暗处使用聚焦辅助，则图像的糙点区 域将以彩色显示，同时框线颜色将变得难以辨 认。 锁定曝光 完成设定的配置后，按住设定杆 2 秒以上。 C 指示出现。 取消点曝光控制 将设定杆移动到 ¡ ( - )一次，使 . 指 示消失。 背光补偿 通过增加曝光，背光补偿可以使被摄对象变 亮。 手动记录模式下； 取消背光补偿 将设定杆移动到 ¡ ( - )两次，使 - 指 示消失。 CS 27 手动记录（续） 菜单中的手动设定 3 选择所需菜单。 4 选择所需设定。 手动记录模式下； 1 按 MENU。 MENU 2 选择 [手动设置]。 返回前一个画面 将设定杆移动到 £。 退出画面 按 MENU。 菜单 设定：[ ] = 出厂预设 ! 模式 g 调节亮度 调整亮度。 @ [自动]:自动调整亮度。 -6 到 +6：在此范围内以 1 为增量校正亮度。将设定杆移动到 ¡ / ¢ 设定值。 # 模式 [±0]：没有调整亮度。 -2.0 到 +2.0 (EV)：在此范围内以 1/3EV 为增量校正亮度。 将设定杆移动到 ¡ / ¢ 设定值。 锁定曝光 完成设定的配置后，按住设定杆 2 秒以上。C 指示出现。 9 快门速度 快的快门速度可以冻结快速移动 的被摄对象，慢的快门速度可以 使被摄对象模糊，使人产生运动 的印象。 @ [自动]:自动调整快门速度。 ! 模式：1/2 到 1/4000 # 模式：1/2 到 1/500 数值越小，快门速度越快。 将设定杆移动到 ¡ / ¢ 设定值。 注 使用慢快门速度记录时，建议您使用三脚架（Z 第 20 页）。 28 CS 菜单 < 光圈优先 通过设定光圈值（F 值），您可 以将模糊效果添加到背景。 设定：[ ] = 出厂预设 @ [自动]:自动调整光圈值。 F1.8 到 F4.0:F 值越小（光圈值较大），背景会变得更加模 糊。F 值越大（光圈值较小），近景和远景都会更加清晰地 聚焦。将设定杆移动到 ¡ / ¢ 设定值。 注 如果图像过亮，设定较大的 F 值。如果图像过暗，设定较小的 F 值。 @ [自动]：自动调整白平衡。 B 手动白平衡：根据光源手动调节白平衡。 = WB 调整白平衡可以获得记录期间周 围环境光线强度的最佳色彩。 1) 在 被摄对象之前安置一张平滑白纸，使白纸 填满画面。 2) 按住设定杆，直到 B 指示开始闪烁并随后 停止为止。 D 晴天：晴天在室外拍摄时。 E 阴天：阴天在室外拍摄时。 F 灯光：使用视频光源或类似光源时。 w 效果 让您用特殊效果记录视频或 静像。 t 近拍 让您在 50 cm 左右的距离拍摄 尽可能大的被摄对象。 > 斑马线* 由于明亮导致被反射为白色的被 摄对象部分以条纹样式显示。请 以此作为调节亮度的参照。 ^ 锐度* 调节记录图像的外框增强级别。 1 [关]：不使用效果。 J 褐色调：图像带点棕色调，好像旧照片。 K 黑白色调：图像变成黑白的，好像旧电影。 L 经典电影*:此效果会跳帧，图像呈现旧电影氛围。 M 频闪*:图像看上去像一系列的连续快照。 1 [关]：取消此功能。 0 开:激活此功能。 1 [关]：取消此功能。 70％：接近于被反射为白色（明亮）的部分以条纹式样显示。 100％：完全被反射为白色（过亮）的部分以条纹式样显示。 将设定杆移动到 £ / ¤ 调节锐度，然后按下。 注 增强锐度会使所记录的图像呈现颗粒感。 * 仅限 ! 模式 CS 29 播放 播放文件 视频播放 滑动模式开关以选择 !（视频）模 式。 选择播放模式。 SELECT PLAY/REC 索引画面出现。 选择所需文件。 返回索引画面 按 INDEX。 要检查文件信息 在播放停止时按 AUTO/INFO。 (Z 第 39 页） 删除视频 在播放停止时按 DELETE。 播放期间的操作 扬声器音量/耳机音量 返回文件的第一个场景 播放／暂停 向后搜索/逐帧播 放（暂停期间） 向前搜索/逐帧播 放（暂停期间） 进到下个文件的第一个场景 向前或向后搜索期间，将设定杆移动到 £ / ¤ 会改变搜索速 度（最大 60 倍）。 30 CS — : 调低音量 + : 调高音量 静像播放 滑动模式开关以选择 #（静像）模 式。 选择播放模式。 SELECT PLAY/REC 索引画面出现。 选择所需文件。 返回索引画面 按 INDEX。 要检查文件信息 按 AUTO/INFO。(Z 第 39 页） 删除静像 按 DELETE。 播放期间的操作 旋转 90 度 （逆时针） 开始／结束幻灯片放映 显示下一个文件 显示上一个文件 旋转 90 度 （顺时针） 幻灯片放映期间，将设定杆移动到 ¡ / ¢ 改变播放顺序。 CS 31 播放文件（续） 使用特殊效果播放 画面切换效果 在视频的开始和结束添加效果。此类效果不适 用于静像。 播放效果 例如，添加改变图像色调的效果。 准备事项： • 选择 ! 或 # 模式。 • 选择播放模式。 1 按 MENU。 MENU 2 选择 [擦除/减弱]（仅限 ! 模式）或 [效果]。 擦除/减弱 设定项目 • O 渐白: 使用白屏渐现或渐隐。 • P 渐黑: 使用黑屏渐现或渐隐。 • Q 渐黑白: 从黑白画面渐现彩色画面，或以相反的方 式渐隐。 • R 斜拉幕: 从右上角到左下角划入黑屏，或以相反的 方式划出。 • S 窗口拉幕: 从黑屏中央开始划入到各角，或以相反的 方式划出。 • T 横拉幕: 从右到左划入，或以相反的方式划出。 • U 左右拉幕: 向左右打开的黑屏两半部分划入并显露出 场景，或以相反的方式划出并覆盖。 • V 纵拉幕: 从黑屏的底部向顶部划入，或以相反的方 式划出。 • W 上下拉幕: 从黑屏的中央向顶部和底部划入，或以相 反的方式划出。 注 3 4 选择所需效果。 有关各种效果的详情，请参阅右列。 选择想要播放的文件。 退出画面 按 MENU。 关闭效果 在步骤 3 中选择[关]。 32 CS 播放时间短于7秒钟的文件无法应用任何效果。 (仅限于一般文件) 效果 设定项目 • J 褐色调: 图像带点棕色调，好像旧照片。 • K 黑白色调: 图像变成黑白的，好像旧电影。 • L 经典电影*: 图像具有跳帧效果，产生旧电影的氛围。 • M 频闪*: 图像看上去像一系列的连续快照。 * 仅限 ! 模式 日期索引画面 文件搜索功能 您可以通过记录日期搜索所需的文件。 准备事项： • 选择 ! 或 # 模式。 • 选择播放模式。 组索引画面 1 ! 您可以按组搜索所需的文件。组根据记录日期 自动创建。并且在添加/删除或编辑场景时，组 的内容也会改变。 1 按两下 INDEX。 按 INDEX。 INDEX 2 选择记录日期。 3 选择想要播放的文件。 INDEX 2 选择想要播放的文件。 组中的文件数显示在缩略图中。 返回索引画面 按两下 INDEX。 返回索引画面 按 INDEX。 注 • 根据记录时间的间隔，组的内容可能改变。要 改变内容，请登记事件。(Z 第 25 页） • 创建的组可能不按记录日期列出，例如当复制 文件到 microSD 插卡时。 CS 33 播放文件（续） 事件画面 ! 5 选择想要播放的文件。 您可以通过记录期间登记文件的事件搜索所需 的文件。(Z 第 23 页）通过事件搜索后，您 可以按记录日期搜索以缩小搜索范围。 1 按 MENU。 MENU 返回索引画面 按 INDEX。 改变文件的事件登记 请参阅第 39 页。 2 选择 [搜索事件]。 3 选择事件。 4 选择记录日期。 要移动到下一页，选择 [下一页]。 要显示所有文件，选择 [所有场景]。 34 CS 在电视机上观看图像 本摄像机适用于高清或 PAL 制式的彩色电视信 号。它不能用于其他标准的电视机。 使用 COMPONENT 接口 至交流电源 插座 AV 接口 连接电视机 COMPONENT 接口 可以从 HDMI 接口、COMPONENT 接口或 AV 接 口输出视频。请选择最适合电视机的接口。 准备：关闭所有设备。 使用 HDMI 接口 至交流电源插座 HDMI 接口 交流电源适配器 直流电接口 组件电缆 AV 电缆 交流电源适配器 直流电接口 HDMI 电缆（选购） COMPONENT 输入 接口 左右音频输入接口 视频接口尚未使 用。 注 HDMI 接口 根据连接更改 [组件输出] 中的设定。 (Z 第 55 页） 注 当连接 1080p 兼容电视机时，将 [HDMI输出] 设为 [自动1]。设定时，1080p 出现在屏幕顶 部。(Z 第 55 页） CS 35 在电视机上观看图像（续） 使用 AV 接口 播放操作 至交流电源插座 AV 接口 交流电源适 配器 直流电接口 完成电视机连接之后 1 2 3 4 开启摄像机和电视机。 将电视机设为视频模式。 （仅限于将摄像机连接到磁带录像机/DVD 录像机时） 开启磁带录像机/DVD 录像机，然后将其 设为辅助输入模式。 在摄像机上启动播放。 (Z 第 30、31 页） AV 电缆 在电视机上显示摄像机的屏幕显示 将 [在电视机上显示] 设为 [开]。 (Z 第 55 页） 注 x.v.Colour™ 设为 [开] 的情况下记录视频 时，请改变电视机上的 x.v.Colour™ 设定。 有关详情，请参阅电视机的使用说明书。 (Z 第 52 页） AV 输入接口 注 更改 [视频输出] 中的设定，使其符合电视机 屏幕尺寸。(Z 第 55 页） 36 CS 编辑／打印 管理文件 小心 存取文件时，请勿取出记录媒体或执行任何其 他操作（例如关闭电源）。并且务必使用附带 的交流电源适配器，因为如果在操作时电池耗 尽，记录媒体上的数据可能受损。如果记录媒 体上的数据受损，则请格式化记录媒体以备再 次使用该媒体。(Z 第 56 页） 从视频截取静像 ! 您可以从记录的视频截取所需场景，然后将其 存储为静像。 准备事项： • 选择 ! 模式。 • 选择播放模式。 删除／保护文件 • 保护的文件无法删除。要删除这些文件，请先 取消保护。 • 文件一旦删除便无法恢复。删除之前请先检查 文件。 准备事项： • 选择 ! 或 # 模式。 • 选择播放模式。 删除／保护当前显示的文件 1 按 MENU。 MENU 在暂停播放时按 SNAPSHOT。 SNAPSHOT 2 选择 [删除] 或 [保护/取消]。 3 选择 [目前文件]。 注 • 截取的静像以 1920×1080 的分辨率进行存 储。根据视频源文件图像质量的不同，图像可 能会被水平或垂直拉伸。 • 搜索或慢速播放视频时，无法截取图像。 • 连拍功能不能用于截取图像。 通过将设定杆移动到 £ / ¤，您可以选择上 一个或下一个文件。 4 选择 [是]。 退出画面 按 MENU。 CS 37 管理文件（续） 删除／保护选择的文件 删除／保护全部文件 执行步骤 1-2 (Z 第 37 页) 后 执行步骤 1-2 (Z 第 37 页) 后 3 选择 [文件选择]。 3 选择 [全部删除] 或 [保护全部内容]。 4 选择所需文件。 4 选择 [是]。 • 文件上会出现 *（删除） 或 x（保护） 标记。要选择其他文件，请重复此步骤。 • 如果将变焦杆滑向 T，预览画面即会显 示。将变焦杆滑向 W 会返回至索引画面。 5 MENU 退出画面 按 MENU。 取消保护 在步骤 4（“删除／保护选择的文件” Z 左列）中选择保护的文件。 取消保护所有文件 1) 在步骤 3 中选择 [取消保护]。 2) 当出现 [全部保护取消吗?] 时选择 [是]。 6 选择 [执行并退出]（执行 [删除] 时)或 [退出]（执行 [保护/取消] 时)。 退出画面 按 MENU。 38 CS 查看文件信息 像素数 准备事项： ! 模式： 暂停播放。否则，请在索引画面中选择文件。 # 模式： 播放静像。否则，请在索引画面中选择文件。 （暗淡） 亮度级别 • 还会显示记录时的快门速度、F AUTO / INFO （明亮） 值和 ISO 感 光度（增益）。 关闭文件信息显示 按几次 AUTO/INFO。 • 文件*：文件名称 • 文件夹*：文件夹名称 • 日期/时间：记录日期和时间 • 播放时间 (! 模式)：播放时间（文件长度） • 大小 (# 模式)：图像大小（Z 第 53 页） • 画质：图像质量（Z 第 51，53 页） • 保护：文件保护状态（Z 第 37 页） * 在 AVCHD 格式中不显示。 改变事件登记 ! 准备事项： • 选择 ! 模式。 • 选择播放模式。 关闭文件信息显示 再次按 AUTO/INFO。 直方图 注 在自动模式下拍摄时显示的快门速度是近似 值。此值可能与随直方图显示的值不相符。 改变当前显示文件的事件 # 直方图指示图像的亮度。 通过检查图像及其直方图，您就可以了解曝光 级别样式和整体色调再现。 1 按 MENU。 MENU 准备事项： 播放静像。 按两次。 2 选择 [切换事件记录]。 3 选择 [目前文件]。 AUTO / INFO • 中央位置的像素数越多指示曝光正确且亮度均 衡。 CS 39 管理文件（续） 4 选择想要登记的文件。 分割文件 ! 您可以将所选视频一分为二。(仅对于 AVCHD 格式) 通过将设定杆移动到 £ / ¤，您可以选择上 一个或下一个文件。 准备事项： • 选择 ! 模式。 • 选择播放模式。 1 按 MENU。 MENU 改变所选文件的事件 执行步骤 1-2 （Z 第 39 页）后 3 4 选择 [设置范围并更改]。 2 选择 [分割]。 3 选择所需文件。 选择想要登记的文件。 • 当您选择文件时，光标的颜色会改变。要 选择其他文件时，请将光标前移。您仅可 以按顺序选择文件。 • 如果将变焦杆滑向 T，预览画面即会显 示。将变焦杆滑向 W 会返回至索引画面。 5 播放开始。 选择要登记文件的新事件。 • 要选择其他目标地址，请选择 [下一页]。 • 要取消事件登记，请选择 [不注册]。 退出画面 按 MENU。 4 设定想要分割文件的分割点。 实际分割点可能与设定的点稍有不同。 5 选择 [分割至此处]。 要重新设置分割点，选择 [取消]。 退出画面 按 MENU。 40 CS 注 播放分割的文件时，会显示分割点的记录日 期。 DPOF 打印设定 5 # 可以设定 microSD 插卡上记录静像的打印数。 此功能对于将 microSD 插卡交付照相馆打印 很有用。 准备事项： • 选择 # 模式。 • 选择播放模式。 • 将 [图像记录媒体] 设为 [SD]。 (Z 第 57 页） 要设定其他图像的打印信息，请重复步骤 4 和 5。（您最多可以设为 999 个文件。） 退出画面 按 MENU。 取消选择 在步骤 5 中将打印数设为“00”。 同时设定所有文件（每张一份） 逐个设定文件 1 执行步骤 1-2 （Z 左列）后 按 MENU。 MENU 2 3 选择打印数（最多 15 张）。 选择 [DPOF]。 3 选择 [设置全部 1]。 4 选择 [是]。 选择 [设置打印数量]。 退出画面 按 MENU。 4 选择所需文件。 确认 DPOF 设定 在步骤 3 中选择 [检查数量]。 • 如有必要，请按照步骤 4 和 5 更改文 件打印数。 重设 DPOF 设定 1) 在步骤 3 中选择 [重新设置]。 2) 当出现 [重设？] 时选择 [是]。 如果滑动并握住变焦杆到 T，则显示静像预 览画面。 CS 41 ! 播放列表 播放列表是根据喜好顺序组织记录的视频的列 表。 5 选择要添加到播放列表的文件。 准备事项： • 选择 ! 模式。 • 选择播放模式。 • 要预览场景，按 INDEX。单个场景的索引 画面出现时选择文件。 要返回上一个画面，按 INDEX。 • 显示以 1440 CBR 图像质量记录的文件时 会带有 1440 CBR 图标。 显示以 1440 CBR 图像质量以外记录的文 件时会带有 1920 图标。(仅当在步骤 4 中选择 [从场景选择] 时) 制作播放列表 1 按 MENU。 MENU 2 3 4 选择 [编辑播放列表]。 6 • 要添加其他文件，请重复步骤 5 和 6。 • 要删除登记的场景，请选择登记的文件。 选择 [新列表]。 7 选择某个项目并显示文件。 选择插入点。 8 MENU 选择 [保存并退出]。 • [从场景选择]： 逐个显示所有文件。 • [按组创建]： 显示按组列出的所有文件。 • [按日期创建]： 按记录日期列出的所有文件。 • [按事件创建]： 搜索某个事件并根据记录日期列出相关文 件。 42 CS 退出画面 按 MENU。 注 • 最多可以制作 99 个播放列表。 • 如果删除原始文件，则播放列表中的相关文件 也会被删除。 播放列表的其他操作 您可以在已制作的播放列表中进行补充编辑和 删除文件。 播放播放列表 1 执行步骤 1-2 （Z 第 42 页）后 按 MENU。 MENU 在播放列表中添加／删除文件 3 4 选择 [编辑]。 2 选择 [播放播放列表]。 3 选择想要播放的播放列表。 选择想要编辑的播放列表。 要添加或删除文件，请按照“制作播放列 表”中的步骤 5 到 8 进行。 (Z 第 42 页） 改变播放列表名称 播放列表的缺省名称是其制作日期和时间。 3 4 5 选择 [重命名播放列表]。 选择所需播放列表。 选择所需字母。 • 重复此过程以填完名称。 • 您可以通过选择 [A/a/@] 来改变字符类型 （大小写字母或标记）。 • 要改正字母，选择 [%] 或 [&] 并按 下设定杆将光标移到该字母，然后选择 [Clear] 并按下设定杆。 6 选择 [¯]。 删除播放列表 退出画面 按 INDEX。 停止播放 按下设定杆。 返回正常文件播放模式 1) 按 MENU。 2) 选择 [播放普通文件]。 从所需场景进行播放 1) 在步骤 3 中按 INDEX。（播放列表索引 画面出现。） 2) 选择所需场景。 即使您删除播放列表，也不会删除原始文件。 3 4 5 选择 [删除]。 选择想要删除的播放列表。 要一次删除所有播放列表，选择 [全部删 除]。 当出现 [要删除播放列表吗?] 时选择 [是]。 CS 43 复制 复制文件 复制和可连接设备种类 摄像机 您可以单独使用本摄像机相 互复制硬盘和 microSD 插卡 上的文件。(Z 右列） 复制/移动文件 您可以在 HDD 和 microSD 插卡之间复制或移 动文件。 # 模式 ! 模式 (AVCHD) DVD 刻录机 (CU-VD50/CUVD3)* 您可以将本摄像机上记录的 文件复制到 DVD 光盘上。 （Z 第 45 页） * AVCHD 光盘仅可在 CUVD50 上播放。CU-VD3 不能 播放视频。在这种情况下， 请使用摄像机播放。 准备事项： • 选择 ! 或 # 模式。 • 选择播放模式。 • 确保将 microSD 插卡插入 microSD 插槽中。 • 确保在复制／移动的目的媒体中留有足够剩余 空间。 1 按 MENU。 MENU 磁带录像机/DVD 录像机 您可以将本摄像机上记录的 视频复录到磁带录像机/DVD 录像机上。（Z 第 50 页） 建议使用 JVC DVD 刻录机 (CU-VD50/CUVD3)。使用 CU-VD20 或 CU-VD40 时，记录时 间可能比 DVD 刻录机使用说明书中所述的时间 长 2 倍左右。 2 选择 [复制] 或 [移动]。 • [复制]： 复制文件到目的媒体，同时在源媒体中保 留原始文件。 • [移动]： 移动文件到目的媒体，同时删除源媒体中 的原始文件（只读文件除外）。 3 设定复制/移动的方向。* (HDD & SD 或 SD & HDD) * 如果是 ! 模式，进至步骤 4。 44 CS 4 设定要复制/移动的文件单位。 •! 模式：[场景] # 模式：[文件] 选择此项设定以传送所选文件。 1) 选择所需文件。 • 文件上出现 s 标记。要选择其他文 件，请重复此步骤。 2) 按 MENU。 • [全部]： 选择此项设定以传送记录媒体内的所有文 件。 当硬盘中全部文件的大小大于 microSD 插 卡的剩余容量时，将仅复制剩余容量可容 纳的文件。 5 选择 [执行]。 使用DVD刻录机从摄像机复制文件 使用 DVD 刻录机可将摄像机中的文件备份到 DVD 光盘。 • 此光盘无法在普通的 DVD 播放机上播放。请 使用下列某种方法观看光盘。 - 使用摄像机播放光盘。 （“使用摄像机播放制作的光盘”Z 第 46， 48 页） - 使用 DVD 刻录机播放光盘。* - 在电脑上播放* * 光盘必须首先在摄像机上进行终结。 • 除了刻录好的 DVD 以外，使用 DVD 刻录机不 能播放。 • 当连接 DVD 刻录机 (CU-VD50) 到电视机时， 您无需使用摄像机就可以播放创建的光盘。 当播放时断开USB电缆。 连接 DVD 刻录机 准备： 请首先打开摄像机，然后打开DVD 刻录机。 交流电源适配器 至交流电源插座 USB 接口 开始文件传送。出现 [复制完成]/[转移完 成] 时，按下设定杆。 退出画面 按 MENU，然后在出现 [退出?] 时选择 [是]。 停止文件传送 1) 按下设定杆。 2) 当出现 [退出?] 时选择 [是]。 USB 电缆 直流电接口 DVD 刻录机 USB 接口 注 • 另请参阅 DVD 刻录机的使用说明书。 • 请使用 DVD 刻录机附带的 USB 电缆。 CS 45 复制文件（续） 备份全部文件 4 准备事项： • 将摄像机连接到 DVD 刻录机。 • 选择 ! 或 # 模式。 • 选择记录格式 (AVCHD 或 MPEG-2 TS)。 (Z 第 6 页） • 选择 HDD 或 microSD 插卡。(仅限 # 模式) 下列显示画面的说明以备份视频为例。 1 2 选择 [从所有创建]。 选择所需菜单。 •! 模式：[未保存场景] # 模式：[未保存的图像] 自动选择并复制尚未复制到 DVD 光盘的文 件。(AVCHD 或 MPEG-2 TS) • ! 模式：[所有场景] # 模式：[全部图像] 复制记录媒体中的全部文件。(AVCHD 或 MPEG-2 TS) 3 选择 [是] 或 [否]。* • [ 是]：按组显示缩略图。 • [ 否]：按日期显示缩略图。 * 如 果是静像或 MPEG-2 TS 格式的视频， 转到步骤 5。 5 选择 [执行]。 • 开始制作光盘。出现［完成］时，按下设 定杆完成操作。 [插入下一张碟按[取消]退出创建] 时，更换光盘。剩余的文件将复制到第二 张光盘。 • 要取消复制，请选择 [取消]。 • 当出现 返回主画面 按 MENU，然后选择 [是]。 完成复制之后终结光盘 1) 将摄像机连接到 DVD 刻录机。 2) 开启摄像机。 3) 选择 [定格]。 4) 选择 [执行]。 5) 出现 [完成] 时，选择 [确定]。 选择 [确定]。 要取消备份，选择 [返回]。 使用摄像机播放制作的光盘 1) 将摄像机连接到 DVD 刻录机。 2) 请首先打开摄像机，然后打开DVD 刻录 机。 3) 选择 [播放]。 4) 选择所需文件夹。 5) 选择所需文件。 要返回上一个画面，按 INDEX。 在电视机上观看视频/静像 参阅第 35 页。 46 CS # 模式： 选择待备份文件 • [按日期保存]： 准备事项： • 将摄像机连接到 DVD 刻录机。 • 选择 ! 或 # 模式。 1 2 文件按照其记录的日期排序。相关文件以 列表显示。选择记录日期。 • [从图像选择]： 逐个登记备份文件。 1) 选择所需文件。要选择其他文件，请重 复此过程。 2) 按 INDEX，然后转至步骤 4。 要预览场景，按 INDEX。单个场景的索引画 面出现时选择文件。 要返回上一个画面，按 INDEX。 选择 [选择和创建] (! 模式) 或 [选择 并保存] (# 模式)。 选择所需菜单。 ! 模式： • [按日期创建]： 文件按照其记录的日期排序。相关文件以 列表显示。选择记录日期。 • [按事件创建]： 文件按照事件排序。相关文件以列表显 示。 选择事件。 • [按播放清单创建]： 从播放列表的列表选择所需播放列表。所 选播放列表以列表显示。 1) 选择所需列表。要选择其他列表，请重 复此过程。 2) 将设定杆移动到 ¤ 两次。 • [从场景选择]： 逐个登记备份文件。 1) 选择所需文件。要选择其他文件，请重 复此过程。 2) 按 INDEX，然后转至步骤 4。 3 选择所需文件。 4 选择 [确定]。 要取消备份，选择 [返回]。 5 选择 [是] 或 [否]。* • [是]：按组显示缩略图。 • [否]：按日期显示缩略图。 选择 [按播放清单创建] 时，当显示 [显示 在光盘顶级菜单上的标题可以是播放列表或 者日期] 时选择 [确定]。 * 如果是静像或 MPEG-2 TS 格式的视频， 转到步骤 6。 CS 47 复制文件（续） 6 选择 [执行]。 摘要播放 您可以查看所创建 DVD 中各视频的起始场景 （摘要）。 • 开始制作光盘。出现［完成］时，按下设 定杆完成操作。 [插入下一张碟按[取消]退出创建] 时，更换光盘。剩余的文件将复制到第二 张光盘。 • 要取消复制，请选择 [取消]。 • 当出现 返回主画面 按 MENU，然后选择 [是]。 - 以 AVCHD 格式记录视频。 - 使用 DVD 刻录机 (CU-VD50/CU-VD3) 刻录 DVD。 播放摘要时； • 使用 DVD 刻录机 (CU-VD50/CU-VD3)。 • 使用支持 AVCHD 的 DVD 设备。 1 2 完成复制之后终结光盘 1) 将摄像机连接到 DVD 刻录机。 2) 开启摄像机。 3) 选择 [定格]。 4) 选择 [执行]。 5) 出现 [完成] 时，选择 [确定]。 使用摄像机播放制作的光盘 1) 将摄像机连接到 DVD 刻录机。 2) 请首先打开摄像机，然后打开DVD 刻录 机。 3) 选择 [播放]。 4) 选择所需文件夹。 5) 选择所需文件。要返回上一个画面，按 INDEX。 在电视机上观看视频/静像 参阅第 35 页。 注 在[按播放清单创建]的情况下，文件信息显示 上的日期/时间所显示的是文件复制的日期而非 实际记录的日期。 48 CS 将创建的 DVD 装入设备。 选择 [摘要播放]。 您可以通过选择 £ / ¤ 来查看上一页或下 一页。 3 摘要连续播放。 要正常播放 / 至索引菜单 1) 在摘要播放时按 DVD 设备遥控器上的顶 层菜单键。 2) 选择所需项目。 GZ-HD40 4 高清复录 可将以 1440 CBR 图像质量记录的视频复录到 HDV 设备。 准备：关闭所有设备。 5 复录播放列表。 1) 按 MENU。 2) 选择 [播放配音]。 使用 i.LINK 接口连接 i.LINK 接口 直流电接口 至交流电源插座 i.LINK 电缆 （选购） 使用 i.LINK 电缆（另售）连接市售的 HDV 设备到 Everio 分享底座的 i.LINK 接口。 注 • 务必使用VC-VDV204U或VC-VDV206U i.LINK电 缆。使用i.LINK电缆，在有的设备上操作无法 保证。 • 在复录时，摄像机上不显示视频。屏幕上显示 [正在进行i.LINK输出]。 • 如果在 HDV 设备上播放复录的视频，在场景 的接合部视频和声音可能停止。 • 日期和时间信息、画面切换效果和播放时的效 果不复录。 • 不能保证与所有 HDV 设备的兼容性。 交流电源 适配器 i.LINK 接口 HDV 设备 1 2 以 MPEG-2 TS 格式记录 1440 CBR 图像 质量的视频。 创建仅包含 1440 CBR 图像质量的播放列 表。 仅选择带 1440 CBR 标记的 视频。 3 将摄像机连接到 Everio 分享底座。 CS 49 复制文件（续） 2 标准清晰复录 1) 2) 3) 4) 您可以复录标准清晰的视频到 DVD 录像机。 准备：关闭所有设备。 使用 AV 接口（模拟复录） 3 至交流电源插座 在摄像机上播放播放列表。 MENU。 按 选择 [播放配音]。 选择所需播放列表。 选择 [是]。(在第一个和最后一个场景 显示黑屏 5 秒钟。) 在您要开始复录的点上，在磁带录像 机/DVD 录像机上开始记录。 参阅磁带录像机/DVD 录像机的使用说明 书。 AV 接口 停止复录 在磁带录像机/DVD 录像机上停止记录，然后 再次按 START/STOP。 直流电接口 交流电源适配器 AV 电缆 磁带录像机/ DVD 录像机 AV 接口 准备：创建播放列表。 1 将磁带录像机/DVD 录像机设为辅助输入 模式。 检查来自摄像机的图像已经直接输入磁带录 像机/DVD 录像机。 50 CS 隐藏画面上的日期或图标 改变 [在电视机上显示] 中的设定。 (Z 第 55 页) 或 [显示在屏幕上] (Z 第 52 页)。 附加信息 更改菜单设定 1 3 按 MENU。 选择所需设定。 MENU 2 选择所需菜单。 返回前一个画面 将设定杆移动到 £。 退出画面 按 MENU。 设定：[ ] = 出厂预设 菜单 (! 视频) AVCHD 格式 [XP]：高质量 SP：标准质量 EP：用于长时间记录 您可以用任何图像质量记录全高清 (1920 × 1080i) 视 频。 n 视频质量 为视频设置画质。 MPEG-2 TS 格式 [FHD]：全高清质量 1440 CBR：固定比特率 (1440 × 1080i) 注 • 可将以 1440 CBR 记录的视频复录到市售 HDV 兼容软件和 HDV 设备。但不能保证与所有 HDV 设备的兼容性。 • 当刻录快速移动或亮度极端改变的场景时，建议设置 XP、FHD 或 1440 CBR 模式以防止产生杂讯。 [10倍] / 40倍 / 200倍 @ 变焦 设置最大变焦比。 注 使用最大 [10倍] 的光学变焦。使用从大于 [10倍] 到所选变焦 比的数码变焦。 关：取消此功能。 [开]：激活此功能。 q 手动补偿 手抖动补偿。 注 • 如果手抖动得厉害，或由于拍摄条件所限，可能无法做到完全 稳定。 • 将摄像机安装在三脚架上进行记录时，请关闭此模式。 CS 51 更改菜单设定（续） 设定：[ ] = 出厂预设 菜单 (! 视频) [ 增亮 在黑暗处记录时，自动增加被摄对象 的亮度。但是，总体色调略显灰色。 X x.v.Color 记录色域适合于在 x.v.ColourTM™ 兼 容电视机上观看的视频。 Y 基本设置 关：取消此功能。 AGC：以电子方式增强黑暗地方场景的亮度。 [自动]：自动增强黑暗场景的亮度。（亮度比 [AGC] 更 强） [关]：取消此功能。 开：激活此功能。 注 如果在电脑上编辑 MPEG-2 TS 格式的视频，在记录之前将 [x.v.Color] 设为 [关]。 [基本设置] 菜单 (Z 第 54 页) N 聚焦辅助 使用该功能时，聚焦的被摄对象的框 线以所选颜色显示。 红 / 绿 / [蓝] o 风声消除 [关]：取消此功能。 开：激活此功能。 Y 麦克风级别 关：取消此功能。 [开]：激活此功能。 降低由风产生的噪声。 显示输入水平。 d 麦克风级别设置 增高或降低麦克风的敏感度。 -2 到 +2 注 当连接外部麦克风时可以调节敏感度。 e 耳机音量调节 调节耳机音量。 将设定杆移动到 £ / ¤ 调节音量，然后按下。调节记录时耳机 音量。 + 监视器关闭* 是：关闭背光。(无显示) [否]：打开背光。 用于暂时关闭监视器背光。 * 仅限于播放模式 f 显示在屏幕上* 在屏幕上显示图标和日期。 * 仅限于播放模式 52 CS 注 要再次打开背光，执行任意操作，如变焦。 关：屏幕上隐藏所有文字和图标。 [全部显示]：显示所有文字和图标。 仅显示日期：隐藏文字和图标，仅显示日期。 显示日期 5 秒钟：当拍摄日期改变或显示图像时，显示日 期约 5 秒钟。 设定：[ ] = 出厂预设 菜单 (# 图像) n 图形质量 [精细] / 标准 y 图像大小 为静像选择图象尺寸。 1824 x 1368 / 1440 x 1080 / 640 x 480 / [2432 x 1368] / 1920 x 1080 2 增益 通过 ISO 设定可以在黑暗环境调节 下增加感光度。 [自动] / ISO100 / ISO200 / ISO400 / ISO1000 Y 基本设置 [基本设置] 菜单 (Z 第 54 页) 为静像设置画质。 N 聚焦辅助 使用该功能时，聚焦的被摄对象的框 线以所选颜色显示。 z 自拍 在按 SNAPSHOT 后的设定时间期满开 始记录。 8 快门模式 按 SNAPSHOT 时连续记录静像。 红 / 绿 / [蓝] [关] / 2秒 / 10秒 注 • 您可以在摄像机屏幕上确认倒计时。 • 此功能还可以用于防止手振。 [单次拍]：一次记录一张静像。 连拍：按 SNAPSHOT 时连续记录静像。 包围：激活包围拍摄功能。除用设定的曝光记录一帧图像 外，摄像机还各偏移曝光值 +0.3 EV 和 -0.3 EV 来 另外记录两帧图像。拍摄后，您可以选择适当曝光的 图像。 注 • 记录静像的间隔约为 0.5 秒钟。 • 连拍效果取决于记录媒体，有时可能不太好。 • 如果重复使用此功能，则连拍速度将会下降。 + 监视器关闭 请参阅第 52 页。 f 显示在屏幕上 请参阅第 52 页。 CS 53 更改菜单设定（续） Y 基本设置 菜单 a 流媒体格式 选择视频记录方式。 设定：[ ] = 出厂预设 [AVCHD]：设定 AVCHD 格式 (推荐)。 MPEG-2 TS：设定 MPEG-2 TS 格式。 “高清记录格式” Z 第 6 页 9 LANGUAGE 设定显示语言。(Z 第 19 页) [汉语] 可选 23 种语言。 : 时钟设定 日期 / 时间 ; 日期显示样式 日期样式： month.day.year / year.month.day / [day.month.year] 时间： [24h] / 12h 设定时间。(Z 第 19 页) 设定日期和时间显示格式。 \ 监视器亮度 设置液晶监视器的亮度。 C 监视器背光 用于调整监视器背光的亮度。 ^ 防摔保护 摄像机检测到自身摔落时自动关闭电 源，防止硬盘损坏。 将设定杆移动到 £ / ¤ 调节显示亮度，然后按下设定杆。 亮度增强：无论周围光线条件如何，始终增亮监视器上背 光。 标准：选择此项设定以节省电池电量。 [自动]：在室外使用摄像机时亮度将会自动设为 [亮度增 强]，在室内使用摄像机时自动设为 [标准]。(使用电 池时) 关：取消此功能。 [开]：激活此功能。 要在防摔保护工作时开启摄像机，请关闭液晶监视器然 后重新打开。 小心 将此功能设为关闭时，如果摄像机意外摔下，会增加损坏内置 硬盘的危险。 [ 演示模式 记录模式下 3 分钟内没有进行任何 操作时启动摄像机的特殊功能。 关：取消此功能。 [开]：激活此功能。 注 • 演示仅限于连接了交流电源适配器时，使用电池时无效。 • 如果摄像机中有 micorSD 插卡，则即使此模式设为 [开] 无法启动演示。 54 CS 也 Y 基本设置 菜单 % 在电视机上显示 在电视机屏幕上显示摄像机的屏幕 显示。 R 视频输出 设定从 AV 接口输出视频时所连电视 机的宽高比 (16:9/4:3)。 S 组件输出 设定从 COMPONENT 接口输出的视频 清晰度。 T HDMI输出 设定从 HDMI 接口输出的视频清晰 度。 _ 自动定格 设置光盘为可读状态。 设定：[ ] = 出厂预设 [关]：不在电视机上显示。 开：在电视机上显示。 注 使用 i.LINK 接口连接到电视机时，即使此项设定为 [开]，电 视机上也不会显示摄像机的屏幕显示。 4:3 / [16:9] [576i]：以 576i 输出。 1080i：以 1080i 输出。 [自动1]：自动选择最适合所连设备的清晰度：576i, 576p, 1080i 或1080p。 自动2：在 [自动1] 设定下不能正确投影视频时，选择此 项设定。 576p：在 [自动2] 设定下不能正确投影视频时，选择此项 设定。 关：使创建的 DVD 可以记录 (不能在除摄像机外的设备上 播放)。 [开]：终结创建的 DVD 使其可以在 DVD 刻录机上播放。 注 •当 DVD 刻录机上设为 [关] 时播放创建的 DVD 时，在 DVD 创建画面 (Z 第 46 页) 上选择 [定格]。 • 当您同时创建两张或更多 DVD 时，即使设定为 [关]，也会自 动终结除最后一张以外的 DVD。 CS 55 更改菜单设定（续） Y 基本设置 菜单 1 清理硬盘 在长久重复使用之后，写入硬盘的速 度会趋慢。定期执行清理可以恢复写 入速度。 2 格式化硬盘 确保在存取硬盘时有稳定的速度和 操作。 , 格式化SD卡 在使用新购买的 microSD 插卡之 前，您必须用本摄像机对其格式化。 这还将确保在存取 microSD 插卡时 有稳定的速度和操作。 0 删除硬盘数据 当您处理摄像机时，请执行此操作使 数据恢复变得困难。 设定：[ ] = 出厂预设 连接交流电源适配器。 是：执行此功能。完成时选择 [确定]。 [否]：取消此功能。 注 取决于硬盘的状况，清理过程可能要花几分钟才能完成。 [文件]：初始化硬盘上的所有文件。 文件 + 管理编号：初始化硬盘上的所有文件和管理编号。 （Z 第 64 页） 注 请注意，如果进行格式化操作，则包括保护文件在内的所有文件 和数据都将被删除。 [文件]：初始化 microSD 插卡上的所有文件。 文件 + 管理编号：初始化 microSD 插卡上的所有文件和管 理编号。（Z 第 64 页） 注 请注意，如果进行格式化操作，则包括保护文件在内的所有文件 和数据都将被删除。 连接交流电源适配器。 是：执行此功能。完成时选择 [确定]。 [否]：取消此功能。 注 除此操作外，我们建议您使用市售的数据删除软件以避免数据 恢复的风险。 - 视频号码重设* . 图像号码重设 通过重设文件号码（名称），产生新 的文件夹。新文件将被存储在新文 件夹内。 将新文件与先前记录的文件分开会 有好处。 是：执行此功能。完成时选择 [确定]。 [否]：取消此功能。 * 仅限于 MPEG-2 TS 格式 ] 遥控 关：摄像机不接收来自遥控器的信号。 [开]：启用遥控器操作。 \ 操作声音 关：关闭操作声音。 [开]：执行操作时发出乐曲声音。 打开/关闭遥控器操作信号的接收。 打开/关闭操作声音。 56 CS Y 基本设置 菜单 Z 出厂前预设值 将所有摄像机设定返回默认值。 ` 快速重启 当您在五分钟内通过关闭和打开液晶 监视器关闭摄像机电源并重新开启电 源时，允许快速启动摄像机。 设定：[ ] = 出厂预设 是：执行此功能。 [否]：不执行重设返回菜单画面。 关：不执行快速启动。 [开]：如果在 5 分钟内重新打开液晶监视器，相机将快速 启动。液晶监视器关闭之后 5 分钟时间所用的电量约 为在记录时所用的三分之一。这样可以比让电源保持开 启节省更多电量。 3 图像记录媒体 [HDD] / SD / 视频记录媒体* [HDD] / SD 为静像设置记录媒体。 为视频设置记录媒体。 * 仅限于 AVCHD 格式 CS 57 故障排除 摄像机是微电脑控制的设备。外部噪声和干扰 （来自电视机、收音机等）可能影响其正常工 作。 下列现象并非故障。 • 长时间使用摄像机时，摄像机变热。 • 充电期间电池变热。 • 播放视频时，在场景之间的交接处图像短暂停 • 要解决此问题，请先按以下指示进行操作。 • 如果问题未得到解决，请重设摄像机。 (Z 第 62 页) • 如果问题依然存在，请就近向 JVC 经销商咨 询。 止或声音中断。 故障 措施 插卡 • 检查 microSD 插卡面朝方向是否正确。 无法插入 microSD 插卡。 电源 没有供电。 显示低温信息之后，摄像 机预热时电源关闭。 不能进行记录。 记录自身停止。 记录 没有自动调整聚焦。 • 正确连接交流电源适配器。 • 重新对电池充电。 • 摄像机由低温进行预热时，摄像机自身可能会关闭，以此检查其操 作是否正确。 • 打开液晶监视器以开启摄像机。 • 按 PLAY/REC 选择记录模式。 • 如果摄像机温度升高，则液晶监视器上闪烁 REC。如果温度继续升 高，则会自动停止操作来保护硬盘。 • 移动到没有过度噪声或振动影响摄像机的地方。 • 插入市售的 microSD 插卡，然后将 [视频记录媒体] 和 [图像记 录媒体] 各自设为 [SD]。 • 连续记录 12 小时之后自动停止记录。 • 擦去镜头上的所有污垢或水滴。 • 将聚焦设为自动模式。 • 如果正在黑暗的地方进行记录或记录没有明暗对比的被摄对象，则 请手动调整聚焦。 记录的被摄对象太暗。 58 CS • 使用背光补偿或程序 AE • 将亮度设为 [+] 端。 • 对于视频，请将 [增亮] • 对于静像，请将 [增益] 的 [夜视]。 设为 [AGC] 或 [自动]。 设为 [自动] 或 [ISO1000]。 故障 记录的被摄对象太亮。 无法使用点曝光控制。 记录的被摄对象色彩看起 来很奇怪。 措施 • 如果正在使用背光补偿，请将其设为 [关]。 • 将亮度设为 [-] 端。 • 将变焦比保持在[10倍]以下。 • 如果被摄对象背后有多个光源，则请将白平衡设为 [手动白平 衡]。 某项功能无法启用。 • 将 [变焦] 改变为 [40倍] 或 [200倍]。 • 禁用效果和/或聚焦辅助。 • 如果效果选为 [褐色调] 或 [黑白色调]，则无法使用白平衡。 • 请勿使用程序 AE 的 [夜景] 。 • 连拍之后连拍速度将会下降。 • 根据记录媒体的不同或在特定记录条件下，连拍速度可能会下降。 • 检查代表该项功能的指示。 • 如果该指示闪烁或熄灭，则您选择了两项无法同时使用的功能。请 视频播放出现不平滑／如 同掉帧。 • 确保显示代表该项功能的图标。 • 取消程序 AE 的 [夜视]，并将 [快门速度] 数码变焦不起作用。 无法启用白平衡设定。 记录 连拍速度缓慢。 选择其中一项功能进行使用。 设为 [自动]，将 [效 果] 设为 [关]。 当刻录快速移动或亮度极 端改变的场景时会产生马 赛克样的杂讯。 •用 指示显示闪烁或熄灭。 • 选择了两项无法同时使用的功能。请选择其中一项功能进行使用。 • 操作摄像机。 显示 液晶监视器没有任何显 示。 剩余电池电量显示错误。 XP、FHD 或 1440 CBR 模式等高质量模式记录视频。 使用交流电源适配器时，如果摄像机一段时间内没有进行操作，则 摄像机会进入睡眠模式，并且液晶监视器将关闭。 • 对电池进行完全充电并将其用完，然后重新对其充电。 • 如果摄像机长时间在高温或低温下进行使用，或者电池反复进行充 电，则剩余电池电量可能会显示错误。 CS 59 故障排除（续） 故障 液晶监视器显示不均匀。 显示 液晶监视器上的图像变暗 或发白。 措施 • 如果按压了液晶监视器或周围部件，则请将手挪开并闲置摄像机一 段时间。（按压会造成图像不均匀。） • 调整液晶监视器的亮度和角度。 • 在寒冷的地方使用时液晶监视器会变暗。这不是故障。 • 液晶监视器的使用寿命可能快要结束。请就近咨询 JVC 经销商或 JVC 客服。 液晶监视器难以辨认。 不显示日期／时间。 相同场景出现长时间停 止。 视频播放出现不平滑。 声音或视频中断。 播放 电视机画面部分出现抖 动。 无法找到记录的视频。 • 如果在直射阳光下等明亮的地方进行使用，则液晶监视器可能难以 辨认。 • 将 [显示在屏幕上] 设为 • 更换 microSD 插卡。 （如果 microSD 插卡上有刮痕等，则摄像机将难以读取数据并可 能会出现此类现象。摄像机将会尽可能尝试播放，但如果该状况依 旧，则摄像机将无法播放视频并自动停止。） • 执行清理或格式化。 • 在两个场景连接部位，播放有时会中断。 • 将 [基本设置] 中的 [HDMI输出] 改为 [自动1]。 • 选择 [播放其他文件]，然后在索引画面上搜索视频。 (管理信息损坏的视频文件可以播放。) • 下列功能无法用于备份 通过连接到摄像机的 DVD 刻录机播放备份 DVD 时， 某些功能无法使用。 60 CS [全部显示]。 播放视频时 - 按日期搜索索引 - 播放效果 播放静像时 - 播放效果 DVD。 故障 图像色彩看起来很奇怪。 播放 可以听到噪声。 电视机上看到的图像不自 然（细长等）。 复录时，连接的视频设备 不会自动开始记录。 复录 GZ-HD40 复录播放列表时，无法播 放某些视频。 在视频模式和静像模式之 间切换时或者打开或关 闭电源时，摄像机操作 缓慢。 摄像机变热。 措施 • 记录时白平衡没有正确调整。 • x.v.ColourTM 设为 [开] 的情况下记录视频时，请根据需要在电视 机上改变设定。 • 将 [效果] 设为 [关]。 • 请勿在记录时突然移动摄像机。（如果记录期间突然移动摄像机， 则可能记录下硬盘运转的声音（嗡嗡声）。） •在 [基本设置] 中改变 [视频输出]，使其符合您的电视机。 • 手动操作视频设备来开始并停止记录。 • 当通过 iLINK 电缆连接摄像机进行复录时，请设为 MPEG-2 TS 格 式并复录仅包括 1440 CBR 图像质量视频的播放列表。 • 使用音频／视频电缆进行连接，然后使用标准画质复录到模拟设 备。 • 将媒体上的所有文件复制到您的电脑，然后清除媒体上的文件。 （如果媒体上含有许多静像（1,000 个文件以上），则摄像机需要 一段时间才能处理文件。） • 这不是故障。 其他问题 • 检查剩余电池电量。 （电池充满电后，指示灯不会闪烁。） 电池充电时指示灯没有 闪烁。 遥控器不起作用。 • 在炎热或寒冷的环境中充电时，请确保在允许的温度范围内对电池 进行充电。 （如果在允许的温度范围之外对电池进行充电，则可能会停止充电 来保护电池。） • 更换电池。 • 将 [基本设置] 中的 [遥控] 设为 [开]。 • 在室外或受到强光影响的地方，遥控器可能不可操作。 CS 61 故障排除（续） 下列现象并非故障。 • 记录阳光时液晶监视器暂时变红或变黑。 • 液晶监视器上出现黑点、红点、绿点或蓝点。 （液晶监视器含有 99.99% 的有效像素，但 0.01% 或更少的像素可能无效。） 维持硬盘性能 定期执行 [清理硬盘]。 如果硬盘发生故障 ! 执行 [清理硬盘]。 # 如果上述操作无法解决故障，则请执行 [格式化硬盘]。（所有数据均被删除。） $ 如果上述操作无法解决故障，则请在格式化之后从电脑上执行磁盘检查功能。 % 如果上述操作无法解决故障，则请联系 JVC 客服进行维修。 重设摄像机 ! 关闭液晶监视器并切断摄像机电源（电池或交流电源适配器），然后重新接通。 # 执行 [基本设置] 中的 [出厂前预设值]。(Z 第 57 页) 清洁 在清洁之前，关闭摄像机电源并移除电池和交流电适配器。 清洁摄像机 使用软布轻轻擦拭摄像机。如果摄像机很脏，请将布浸入温性肥皂水中并将其拧干。用湿布擦过 之后，请用干布再擦一遍。 清洁液晶监视器 使用软布轻轻擦拭监视器。注意不要损伤监视器。 清洁镜头 使用镜头清洁纸轻轻擦拭。 注 • 避免使用强效清洁剂，例如汽油或酒精。 • 镜头脏了会造成霉变。 • 在使用清洁剂或化学处理布时，请参阅各产品的注意事项。 62 CS 警告指示 指示 检查镜头盖 请设定日期/时间！ 措施 • 滑动镜头盖开关以打开镜头盖。 • 设定日期和时间。（使用交流电源适配器将摄像机连接交流电源 插座，对时钟的内置锂电池充电 24 小时以上。然后设定日期／ 时间。） 信息读取错误 • 卸下电池，然后重新安装牢固。 无法在视频模式使用 • 在 [基本设置] 中将 [视频记录媒体] • 更换 microSD 插卡。 未格式化 格式化出错! 数据删除错误 设为 [HDD]。 • 选择 [确定]，并在出现 [是否要格式化？全部数据被删除] 时选 择 [是]。 • 检查操作过程并重新执行一次。 • 关闭摄像机，然后再开启。 保存失败 硬盘错误! 存储卡出错! • 执行清理或格式化。 • 取出 microSD 插卡并重新插入。（无法使用多媒体卡。） • 擦去 microSD 插卡端子上的所有污垢。 • 打开电源之前插入 microSD 插卡。 • 关闭摄像机，然后再开启。 在录制过程中最多可以 拍摄 3 幅静止图像 • 停止记录视频，然后记录静像。 • 将模式开关设为静像，然后记录静像。 此刻无法再拍摄更多的静止图像 • 停止记录视频，然后记录静像。(如果在记录视频时拔出或插入 防摔保护正常工作并且电源关闭 •在 microSD 插卡，则不能记录静像。) [基本设置] 中将 [视频记录媒体] 设为 [SD]，然后记录到 microSD 插卡。 摄录被取消 CS 63 警告指示（续） 指示 记录失败 措施 microSD 插卡： • 检查 microSD 插卡的操作性是否已核查。 硬盘： • 执行清理。 • 请勿使摄像机受到碰撞／振动。 视频管理文件损坏 要记录／播放视频, 需先修复文件 要修复吗? • 选择 不支持的场景！ 不支持的文件 • 使用支持的文件格式。 此文件被保护 •在 空间不足 • 删除文件。将文件移到电脑或其他设备。 • 使用新的 microSD 插卡进行更换。 文件夹数目溢出 • 用另一个光盘更换备份目标。 已达到可录制文件夹/文件数 量上限 [确定] 并修复。 MENU 中关闭 [保护/取消] 功能。 • 将文件或文件夹移动到电脑或其他设备，然后格式化摄像机的硬 盘或 microSD 插卡。 [格式化硬盘] 中选择 [文件 + 管理编号]。 •在 场景数量上限超出 已取消，因列表数量超出 由于操作空间不足,处理取消. 播放列表中没有登记场景可能无 法播放某些场景 拔除其中一根视频线 64 CS • 创建 DVD 时，减少要保存的播放列表数。 ! AVCHD： • 将添加到播放列表的视频数量降至 999 个文件以下。 ! MPEG-2 TS： • 将添加到播放列表的视频数量降至 99 个文件以下。 • 删除播放列表，然后创建新的列表。 • 断开摄像机或Everio 和分量电缆。 分享底座 (仅适用于 GZ-HD40) 的 AV 电缆 指示 措施 电源已关闭，或USB装置得不 到支持 • 开启连接的 USB 设备的电源。 • 将交流电源适配器连接到 DVD 刻录机。 DVD-RW磁盘已使用 • 更换 DVD 刻录机的光盘。(DVD-RW 光盘可以初始化。) 无法定格 • 更换 DVD 刻录机的光盘。 • 依次执行下列操作。 格式不兼容 ! 从 摄像机断开外部硬盘，将其连接到电脑确认其不含重要文 件。 # 连接外部硬盘到摄像机，然后从菜单选择 [格式化]。(此操作 将删除外部硬盘上的所有文件。) 没有文件 ! AVCHD： • 如果是静像 DVD，将模式开关设为静像。 • 如果是视频 DVD，在 [基本设置] 中将 [流媒体格式] 设为 [MPEG-2 TS]。 ! MPEG-2 TS： • 如果是静像 DVD，将模式开关设为静像。 • 如果是视频 DVD，在 [基本设置] 中将 [流媒体格式] 设为 [AVCHD]。 # 模式： • 没有记录静像，因此将模式开关设为视频。 插入磁盘 • 打开 DVD 刻录机的托盘，检查并重新插入 DVD，然后关闭托盘。 更换磁盘 CS 65 规格 摄像机 一般规格 电源 DC 11 V（使用交流电源适配器） DC 7.2 V（使用电池） 电源消耗 约 6.6 W* * LED 灯关闭且监视器背光设为 [标准] 模式 时。 尺寸（宽×高×深） GZ-HD40 73 mm x 68 mm x 123 mm GZ-HD30 71 mm x 68 mm x 123 mm 重量 GZ-HD40 约 455 g 约 540 g（包括电池） GZ-HD30 约 440 g 约 525 g（包括电池） 工作温度 0°C 至 40°C 工作湿度 35% 至 80% 存放温度 -20°C 至 50°C 摄取元件 1/3"（2,680,000 像素）逐行扫描 CMOS 镜头 F 1.8 至 2.2， f = 4.5 mm 至 45.0 mm， 10:1 电动变焦镜头 滤镜直径 ø43.0 mm 液晶监视器 对角测量 2.8"， 液晶显示屏／TFT 有源矩阵系统 扬声器 单声道 LED 灯 1.5 m 以内 （建议的拍摄距离） 视频／声频规格 记录／播放制式 AVCHD 模式 视频： 音频： MPEG-2 TS 模式 视频： 音频： 信号制式 1080/50i 66 CS MPEG-4 AVC/H.264 Dolby Digital（2ch） MPEG-2 TS MPEG-1 Layer 2 记录模式（视频） AVCHD XP： VBR，平均 SP： VBR，平均 EP： VBR，平均 MPEG-2 TS FHD： VBR，平均 1440 CBR： CBR，平均 17 Mbps 12 Mbps 5 Mbps 26.6 Mbps 27 Mbps 记录模式（音频） AVCHD 48 kHz，256 kbps MPEG-2 TS 48 kHz, 384 kbps 静像规格 制式 JPEG 图像大小 5 种模式： 2432 x 1368 1920 x 1080 1824 x 1368 1440 x 1080 640 x 480 图像质量 2 种模式：精细 / 标准 接口规格 HDMI HDMI™（可对应 x.v.ColourTM 的 1.3 版） 组件输出 Y、Pb、Pr 组件输出 Y：1.0 V (p-p), 75 W Pb/Pr：0.7 V (p-p), 75 W AV 输出 视频输出：1.0 V (p-p), 75 W 音频输出：300 mV (rms), 1 kW USB Mini USB A 型和 B 型， 兼容 USB 2.0 麦克风 ø3.5 mm 立体声 mini 插孔 耳机 ø3.5 mm 立体声 mini 插孔 交流电源适配器 电源要求 AC 110 V 至 240 V$, 50 Hz/60 Hz 输出 DC 11 V , 1 A § 尺寸（宽×高×深） 42 mm × 14.5 mm × 91 mm 重量 约 30 g （包括电池） 遥控器 电源 DC 3 V 电池使用寿命 约 1 年 （取决于使用频率） 工作距离 5 m 以内 工作温度 0°C 至 40°C 设计和规格如有变更，恕不另行通知。 近似记录时间（分钟）（适用于视频） 硬盘 记录媒体 microSD 插卡 GZ-HD40 GZ-HD30 120 GB 80 GB XP 900 SP 1260 EP 4 GB 8 GB 600 30 60 840 44 88 3000 1980 100 200 FHD 600 360 – – 1440 CBR 600 360 – – 画质 AVCHD MPEG-2 TS 近似可存储图像数（适用静像） 硬盘 记录媒体 microSD 插卡 GZ-HD40 GZ-HD30 120 GB 80 GB 2432 x 1368 / 精细 9999 9999 2432 x 1368 / 标准 9999 9999 1920 x 1080 / 精细 9999 1920 x 1080 / 标准 1824 x 1368 / 精细 1 GB 2 GB 4 GB 8 GB 330 670 1350 2700 5420 510 1040 2100 4200 8420 9999 510 1040 2100 4200 8420 9999 9999 800 1630 3210 6410 9999 9999 9999 440 880 1790 3580 7180 1824 x 1368 / 标准 9999 9999 680 1370 2770 5540 9999 1440 x 1080 / 精细 9999 9999 680 1370 2770 5540 9999 1440 x 1080 / 标准 9999 9999 1060 2160 4360 8700 9999 6720 9999 9999 9999 9999 9999 9999 9999 图像大小／画质 512 MB 16:9 4:3 640 x 480 / 精细 9999 9999 3320 640 x 480 / 标准 9999 9999 5980 CS 67 注意事项 电池 所提供的电池是锂电池。在 使用所提供的电池或选购的 电池前，请一定阅读以下注 意事项： 记录媒体 端子 • 请务必遵循以下指南，以免损坏记录的数据。 • 请勿弯折或掉落记录媒体，或让其经受强烈压 力、冲击或振动。 • 请勿将水洒到记录媒体上。 • 请勿在有强烈静电或电气噪声的地方使用、更换 或贮存记录媒体。 • 在拍摄、播放或在其他访问记录媒体时，请勿关 • • 为避免危险 ... 请勿燃烧。 ... 请勿短路端子。不使用时远离金属物体。运输 时，请确定所提供的电池帽与电池装置正确。如 果电池帽装置的位置不对，请使用塑料袋携带电 池。 ... 请勿修改或拆解。 ... 请勿将电池暴露在温度超过 60℃ 的环境中，否 则可能引起电池过热、爆炸或着火。 ... 只可使用所提供的充电器。 • 为避免毁坏并延长使用寿命 ... 避免不必要的震动。 ... 请在 10℃ 至 35℃ 的温度范围内进行充电。这 是化学反应型的电池 - 低温会阻止化学反应的 发生，而高温会影响完全充电。 ... 在凉爽干燥的地方保存。长时间暴露在高温下会 引起自然放电，并缩短使用寿命。 ... 电池长期放置不用时，每六个月进行一次完全充 电然后完全放电。 ... 从充电器或未使用的加电设备中取出，因为某些 设备即使是在关机的状态下也会有电流。 68 CS • • • 闭摄像机电源、取出电池或断开交流电源适配 器。 请勿将记录媒体放在有强烈磁场或释放强烈电磁 波的物体附近。 请勿将记录媒体存放在高温或高湿的地方。 请勿触摸金属部件。 当使用摄像机格式化或删除数据时，仅对文件管 理信息作了更改。硬盘数据并未完全删除。如果 您要完全删除所有数据，我们建议您使用专门为 该用途设计的市售软件，或用锤子等物理销毁摄 像机。 硬盘 • • 请勿在受到振动或高声影响的环境下使用设备。 如果您突然移动设备，防摔保护功能可能启动同 时电源被关闭。 液晶监视器 • 为防止液晶监视器损坏，请勿 ... 用强力推入或振动。 ... 放置摄像机时将液晶监视器置于底部。 • 为了延长使用寿命 ... 避免使用粗布擦拭。 主机 • 为保证安全，请勿 ... 打开摄像机底盘。 ... 拆解或修改设备。 ... 让易燃物、水或金属物体进入设备。 ... 在开机时取出电池或断开电源。 ... 摄像机不使用时仍保持电池连接。 ... 将本机靠近明火，如点燃的蜡烛等。 ... 使设备受到滴水或溅水。 ... 使电源插头或交流电源插座沾附灰尘或金属物 体。 ... 将异物插入摄像机。 • 避免在以下地方使用设备 ... 过潮或多尘的地方。 ... 有烟灰或蒸汽的地方，例如靠近厨灶的地方。 ... 振动或抖动过大的地方。 ... 靠近电视机。 ... 靠近产生强磁场或强电场的地方（扬声器、广播 天线等）。 ... 温度过高（超过 40℃）或过低（低于 0℃）的 地方。 ... 气压较低的地方（海拔 3000 m 以上）。 • 请勿将设备放在 ... 超过 50℃的地方。 ... 湿度过低（35% 以下）或过高（80% 以上）的地 方。 ... 阳光直射下。 ... 夏季时封闭汽车内。 ... 靠近加热器的地方。 ... 电视机等高处。在连接了电缆的情况下将设备放 置于高处时，如果绊到电缆且主机跌落到地面， 则可能导致故障。 • 为保护设备，请勿 ... 弄湿设备。 ... 摔落设备或将其撞击硬物。 ... 在运输过程中振动或过度抖动。 ... 长时间使镜头直接对着过亮的物体。 ... 将镜头暴露于直射阳光。 ... 使用手带时猛烈摇晃。 ... 过度摇晃装有摄像机的摄像机包。 ... 将摄像机放置在多尘或多沙的地方，如海滩上。 • 为防止设备跌落， • 将背带装接牢固，并系紧手带。 • 使用三脚架时，请将摄像机牢固地安装在三脚架 上。 如果摄像机跌落，可能会使您受到伤害，摄像机 也可能会受到损坏。 儿童务必在家长的监护下使用该设备。 CS 69 《电子信息产品污染控制管理办法》规定的表示内容 关于环保使用期限 ● 此图标表示了中国《电子信息产品污染控制管理办法》规定的环保使用期 限。只要用户在使用本产品时遵守注意事项中的各项规定，从制造日期开 始到此图标标出的期限为止（环保使用期限）既不会污染环境也不会产生 对人体有害的物质。 ● 附件和消耗性零件的环保使用期限如下所示： 环保使用期限 （不同产品中包含的附件和消耗性零件也不相同。） 遥控器、交流转换器、电缆类：10年 电池包：5年 关于产品中的有毒、有害物质 有毒有害物质或元素 部件名称 铅 (Pb) 汞 (Hg) 镉 (Cd) 线路板组件 2 V V 机箱 2 V V 光学系统 2 V V 液晶显示屏 2 V V 硬盘 2 V 交流转换器 2 V 电池包 2 其他附件 2 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定 的限量要求以下。 2: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 规定的限量要求。 70 CS CS 71 术语 A AV 连接 ...........................36, 50, 55 B 白平衡 ....................................29 斑马线 ....................................29 保护文件 ..................................37 背光补偿 ..................................27 变焦 ..................................24, 51 播放列表 ..................................42 C 菜单设定 ..................................51 操作声音 ..................................56 程序 AE ...................................26 重设 ......................................57 重设文件号码 ..............................56 L M microSD 插卡 ..............................21 麦克风 ................................15, 52 P 屏幕显示 ..................................52 Q 清理硬盘 ..................................56 R 日期显示样式 ..............................54 锐度 ......................................29 S 删除文件 ..............................37, 56 D DPOF ......................................41 DVD 备份 ..................................44 点曝光控制 ................................27 电池 ..............................18, 24, 68 电视机 ................................35, 36 LED 灯 ....................................24 亮度控制（液晶监视器） ....................54 流格式 ....................................54 T E Everio 分享底座 ...........................12 耳机音量 ..............................30, 52 事件登记 时钟设定 手动记录 手振补偿 ..............................25, 39 ..............................19, 54 ..................................26 ..................................51 调节亮度 图像大小 图像旋转 图像质量 ..................................28 ..................................53 ..................................31 ..............................51, 53 防摔保护 ..................................54 分割文件 ..................................40 风声去除 ..................................52 复制（移动）文件 ..........................44 W 文件搜索 ..................................33 G 格式化记录媒体 ............................56 Y 扬声器音量 ................................30 F 光圈优先 ..................................29 文件信息 ..................................39 X x.v.Colour ................................52 效果 ..................................29, 32 演示模式 ..................................54 遥控器 ............................13, 15, 56 液晶监视器 ............................16, 68 硬盘 ......................................68 语言设定 ..............................19, 54 H HDMI 连接 .............................35, 55 画面切换效果 ..............................32 J 监视器背光 ................................54 监视器关闭 ................................52 交流电源适配器 ............................18 记录媒体 ..........................25, 57, 68 镜头盖 ....................................20 近拍 ......................................29 聚焦 ......................................26 聚焦辅助 ..........................27, 52, 53 K 可记录时间/图像数 .........................67 Z 在电视机上显示 ............................55 增亮 ......................................52 增益 ......................................53 直方图 ....................................39 自动终结 ..................................55 自拍 ......................................53 组件连接 ..............................35, 55 快门模式 ..................................53 快门速度 ..................................28 快速重启 ..................................57 © 2008 Victor Company of Japan, Limited AC 0608MNH-AL-OT
