明基MP525投影仪使用说明书

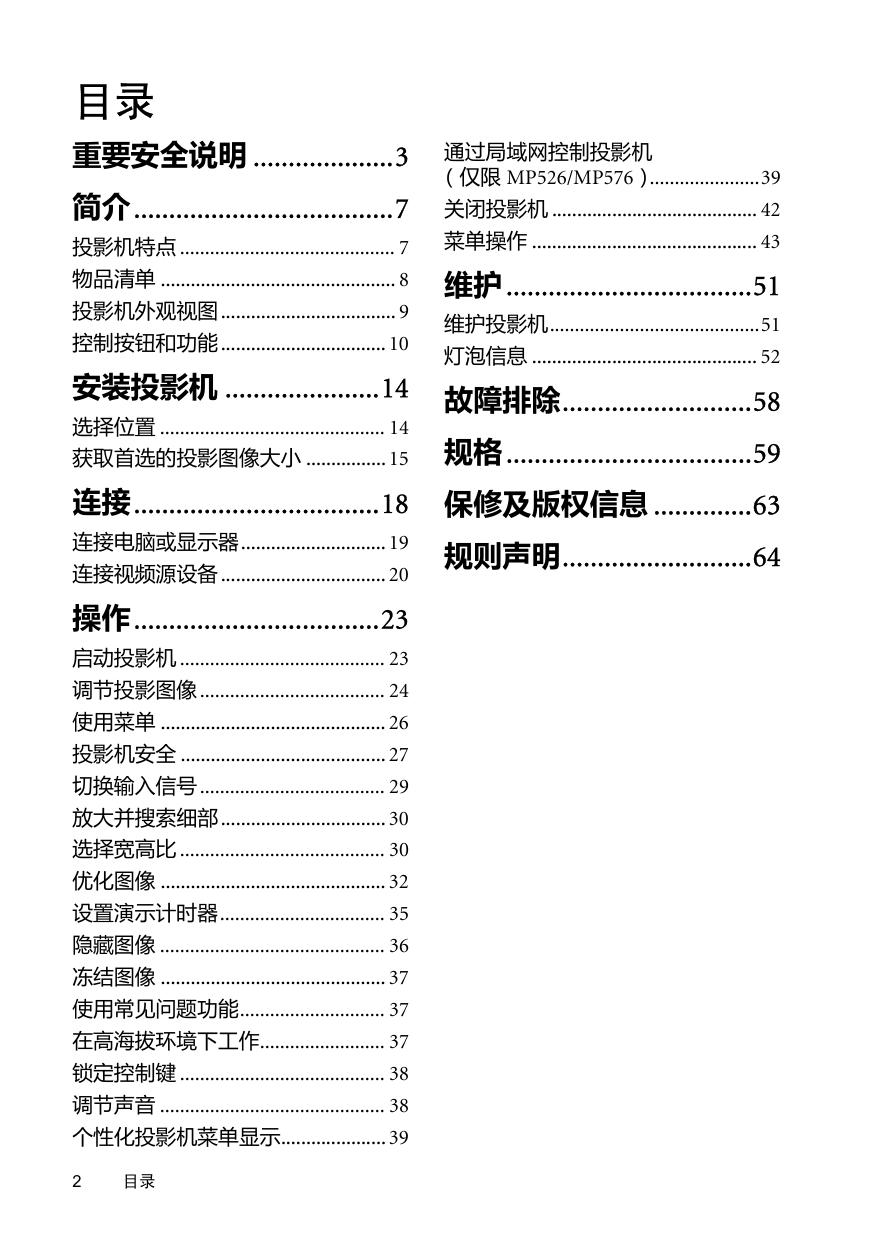

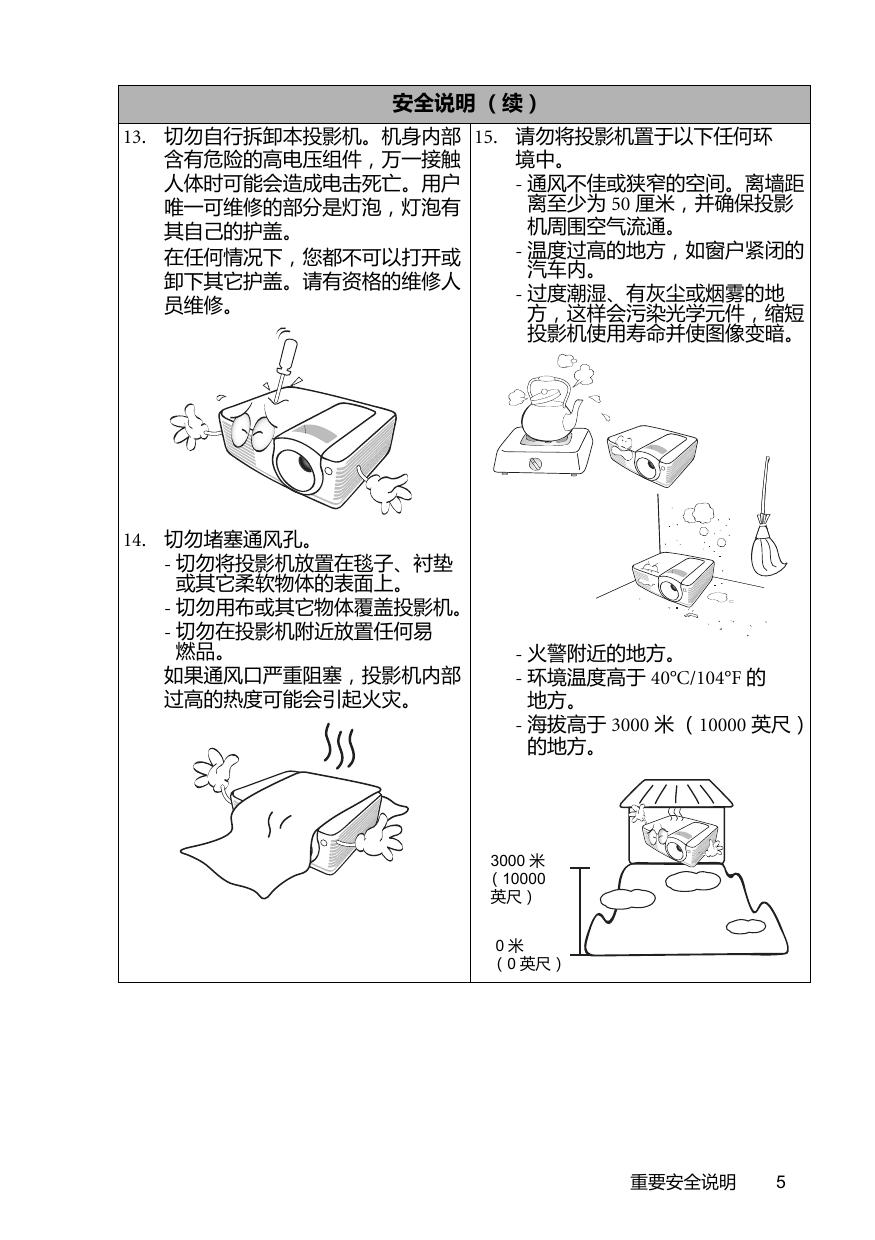

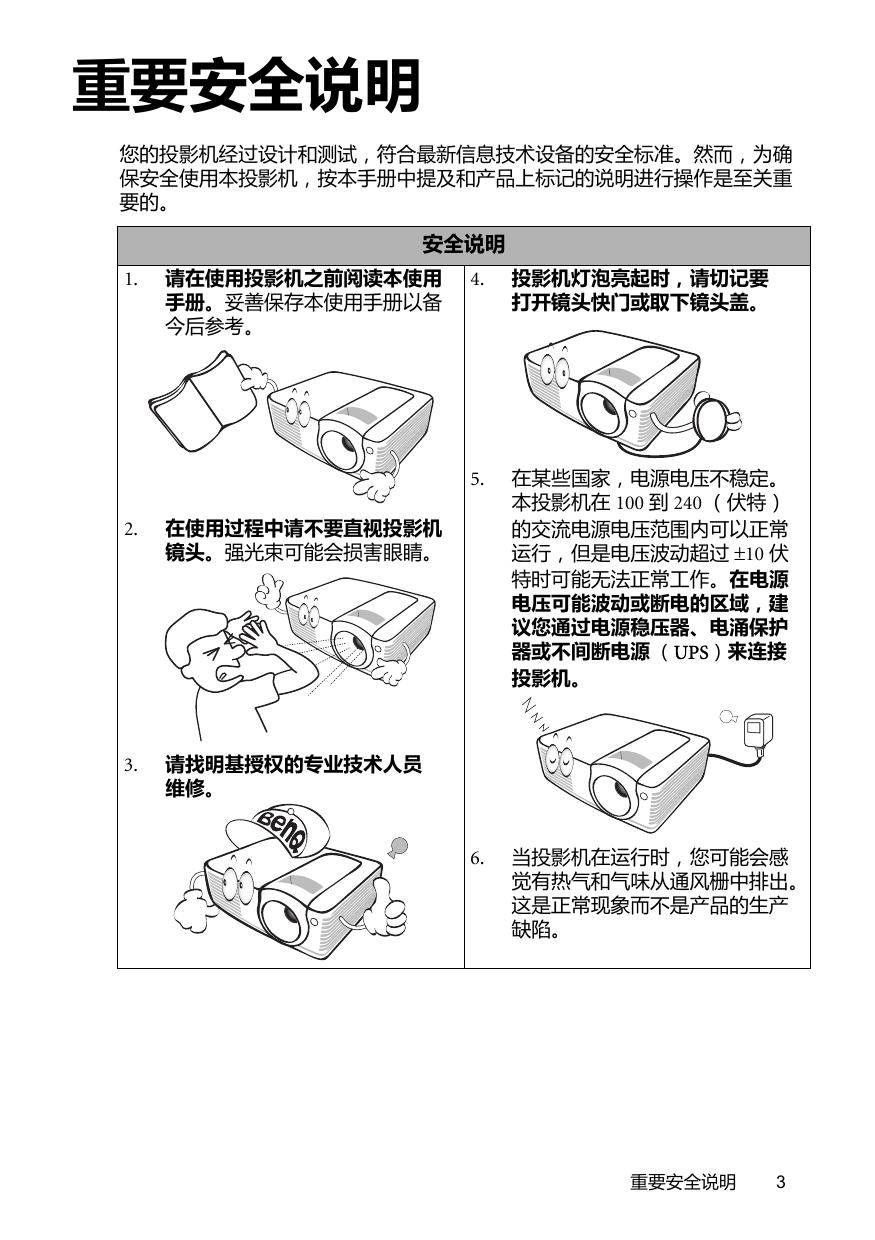

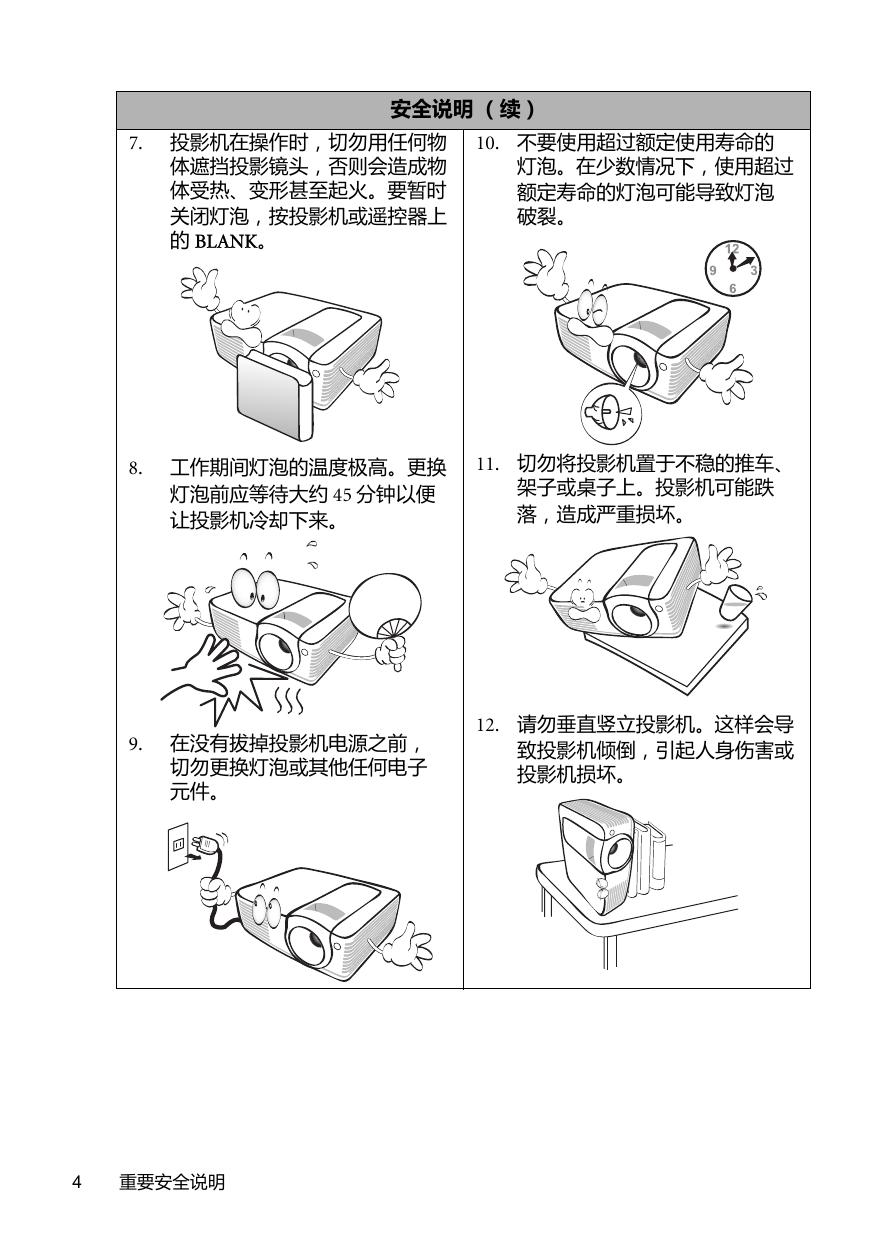

MP515/MP525/MP526/ MP575/MP576 数码投影机 用户手册 欢迎使用 目录 重要安全说明 ....................3 简介.....................................7 通过局域网控制投影机 （仅限 MP526/MP576）......................39 关闭投影机 ......................................... 42 投影机特点 ........................................... 7 菜单操作 ............................................. 43 物品清单 ............................................... 8 维护 ...................................51 投影机外观视图 ................................... 9 控制按钮和功能 ................................. 10 安装投影机 ......................14 选择位置 ............................................. 14 维护投影机..........................................51 灯泡信息 ............................................. 52 故障排除...........................58 获取首选的投影图像大小 ................ 15 规格 ...................................59 连接...................................18 保修及版权信息 ..............63 连接电脑或显示器............................. 19 规则声明...........................64 连接视频源设备 ................................. 20 操作...................................23 启动投影机 ......................................... 23 调节投影图像 ..................................... 24 使用菜单 ............................................. 26 投影机安全 ......................................... 27 切换输入信号 ..................................... 29 放大并搜索细部 ................................. 30 选择宽高比 ......................................... 30 优化图像 ............................................. 32 设置演示计时器................................. 35 隐藏图像 ............................................. 36 冻结图像 ............................................. 37 使用常见问题功能............................. 37 在高海拔环境下工作......................... 37 锁定控制键 ......................................... 38 调节声音 ............................................. 38 个性化投影机菜单显示..................... 39 2 目录 重要安全说明 您的投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确 保安全使用本投影机，按本手册中提及和产品上标记的说明进行操作是至关重 要的。 安全说明 1. 请在使用投影机之前阅读本使用 手册。妥善保存本使用手册以备 今后参考。 2. 在使用过程中请不要直视投影机 镜头。强光束可能会损害眼睛。 3. 请找明基授权的专业技术人员 维修。 4. 投影机灯泡亮起时，请切记要 打开镜头快门或取下镜头盖。 5. 在某些国家，电源电压不稳定。 本投影机在 100 到 240 （伏特） 的交流电源电压范围内可以正常 运行，但是电压波动超过 ±10 伏 特时可能无法正常工作。在电源 电压可能波动或断电的区域，建 议您通过电源稳压器、电涌保护 器或不间断电源 （UPS）来连接 投影机。 6. 当投影机在运行时，您可能会感 觉有热气和气味从通风栅中排出。 这是正常现象而不是产品的生产 缺陷。 重要安全说明 3 安全说明 （续） 4 7. 投影机在操作时，切勿用任何物 体遮挡投影镜头，否则会造成物 体受热、变形甚至起火。要暂时 关闭灯泡，按投影机或遥控器上 的 BLANK。 10. 不要使用超过额定使用寿命的 灯泡。在少数情况下，使用超过 额定寿命的灯泡可能导致灯泡 破裂。 8. 工作期间灯泡的温度极高。更换 灯泡前应等待大约 45 分钟以便 让投影机冷却下来。 11. 切勿将投影机置于不稳的推车、 架子或桌子上。投影机可能跌 落，造成严重损坏。 9. 在没有拔掉投影机电源之前， 切勿更换灯泡或其他任何电子 元件。 重要安全说明 12. 请勿垂直竖立投影机。这样会导 致投影机倾倒，引起人身伤害或 投影机损坏。 安全说明 （续） 13. 切勿自行拆卸本投影机。机身内部 15. 请勿将投影机置于以下任何环 含有危险的高电压组件，万一接触 境中。 人体时可能会造成电击死亡。用户 - 通风不佳或狭窄的空间。离墙距 离至少为 50 厘米，并确保投影 唯一可维修的部分是灯泡，灯泡有 机周围空气流通。 其自己的护盖。 温度过高的地方，如窗户紧闭的 在任何情况下，您都不可以打开或 汽车内。 卸下其它护盖。请有资格的维修人 - 过度潮湿、有灰尘或烟雾的地 员维修。 方，这样会污染光学元件，缩短 投影机使用寿命并使图像变暗。 14. 切勿堵塞通风孔。 - 切勿将投影机放置在毯子、衬垫 或其它柔软物体的表面上。 - 切勿用布或其它物体覆盖投影机。 - 切勿在投影机附近放置任何易 燃品。 如果通风口严重阻塞，投影机内部 过高的热度可能会引起火灾。 - 火警附近的地方。 - 环境温度高于 40°C/104°F 的 地方。 - 海拔高于 3000 米 （10000 英尺） 的地方。 3000 米 （10000 英尺） 0米 （0 英尺） 重要安全说明 5 安全说明 （续） 16. 使用过程中应始终将投影机置于水 18. 切勿在投影机附近或投影机上面放 置液体。液体如果溅入投影机内可 平面上。 能导致投影机无法正常工作。如果 - 切勿在左右倾斜角度大于 10 度或 前后倾斜角度大于 15 度时使用 投影机已被淋湿，请从墙壁插座拔 投影机。使用投影机时，如果未 掉投影机的电源线，然后通知 完全水平放置，可能会导致灯泡 BenQ 维修投影机。 出现故障或损坏。 17. 切勿踩踏投影机或在投影机上面放 置任何物体。这样做除了可能对投 19. 本产品可以安装在屋顶上以便吊装 影机造成损坏外，还可能导致事故 投影。 和人身伤害。 请使用 BenQ 的吊装套件来安装投影机， 并确保安装牢固。 6 重要安全说明 简介 投影机特点 此投影机集成了高性能的光学引擎投影技术和用户友好的设计以提供高可靠性 和易用性。 此投影机具有下列特点。 • “Lan 控制设置”功能让用户直接通过电脑上的网页浏览器远程管理投影机 （仅限 MP526 和 MP576） • 墙面颜色校正功能可在不同预设颜色表面进行投影 • 快速自动搜索可提高信号检测速度 • 可选的密码保护功能 • 3D 色彩管理可按您的喜好进行色彩调节 • 可选快速冷却功能，能缩短投影机冷却时间 • FAQ 功能只需按一次键，即可轻松解答操作疑难问题 • 演示计时器使您能更好地控制演示时间 • 高质量手动变焦镜头 • 单键自动调整，可显示最佳图像质量 • 数码梯形失真校正，可校正失真变形的图像 • 为数据 / 视频显示提供可调节的颜色平衡控制 • 高亮度投影灯泡 • 多语言屏显 （OSD）菜单 • 可切换到正常和经济模式以降低功耗 • 待机模式下的功耗不到 1 瓦 • 当连接音频输入信号时，内置式扬声器会提供混合单声道音频 • 兼容分量 HDTV （YPbPr） • 投影图像的亮度与使用环境的照明条件和所选输入信号对比度 / 亮度设置有关，并与投影距离成 正比。 • 灯泡亮度将随时间的推移而下降，在灯泡制造商的技术规范内可能有变化。这是正常现象和可预 见的状态。 简介 7 物品清单 请小心打开包装，并检查是否包含下列所有物品。如果缺失任何物品，请与购 买本投影机的经销商联系。 标准附件 随本投影机提供的附件适用于您所在的地区，可能与手册上图解中所述的不同。 * 三包卡仅在部分特定地区提供。详细信息请咨询经销商。 投影机 VGA 线缆 快速使用指南 电源线 使用遥控器之前，请先拉出塑料片。 可选附件 1. 2. 3. 4. 8 简介 备用灯泡组 天花板悬挂安装套件 RS232 线缆 软质便携包 使用手册 光盘 三包卡 * 已装有电池的遥控器 投影机外观视图 1. 前面 / 上面 5 1 2 6 7 3 8 4 后面 / 底部 (MP515) 14 15 16 17 19 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. (MP525/MP575) 14 15 16 17 16 17 18. 19. 19 (MP526/MP576) 外部控制面板 （有关详情，请参见第 10 页 “控 制按钮和功能”。） 通风口 （热空气出口） 快速装拆按钮 镜头盖 调焦圈和缩放圈 通风口 （冷空气入口） 前红外线遥控传感器 投影镜头 AC 电源线插口 Kensington 防盗锁插槽 后调节支脚 吊装孔 灯罩 RS232 控制端口 RGB 信号输出插口 RGB （PC） / 分量视频 （YPbPr / YCbCr）信号输入 插口 S- 视频输入插口 视频输入插口 RJ45 LAN 输入插口 音频输入插口 音频输出插口 14 15 18 19 10 9 11 12 3 13 12 简介 9 控制按钮和功能 投影机 详情请参见手指符号 6. 1 2 8 3 4 6 7 7. 10 14 8. 11 1. 调焦圈 调节投影图像的焦距。 9. 缩放圈 调节投影图像的大小。 第 25 页 “微调图像大小和清晰度” 3. POWER ( 电源指示灯 ) 投影机操作时，指示灯会亮起或 闪烁。 第 57 页 “指示灯” 4. Menu/Exit 打开屏显 （OSD）菜单。返回到 之前的屏显菜单，退出并保存菜单 设置。 第 26 页 “使用菜单” 5. 电源 可让投影机在待机和开启模式中 切换。 I I 第 23 页 “启动投影机” , 第 42 页 “关闭 投影机” 10 简介 TEMP （温度警告灯） 如果投影机温度太高，指示灯会亮 起红色。 第 57 页 “指示灯” 第 25 页 “微调图像大小和清晰度” 2. BLANK 用于隐藏屏幕图像。 第 36 页 “隐藏图像” 12 13 左/ 启用 FAQ 功能。 第 37 页 “使用常见问题功能” 9 11 5 后面的信息。 LAMP （灯泡指示灯） 显示灯泡的状态。当指示灯亮起或 闪烁时，表示灯泡出了问题。 第 57 页 “指示灯” 10. AUTO 自动为所显示的图像确定最佳图像 计时。 第 24 页 “自动调整图像” 11. 梯形失真校正 / 箭头键 （ / 上， / 下） 手动校正因投影角度而产生的扭曲 图像。 第 25 页 “校正梯形失真” 12. 右/ 激活面板按键锁定 当屏显 （OSD）菜单被激活时， #6、 #11 和 #12 键可用作方向箭头 来选择所需的菜单项和进行调整。 第 38 页 “锁定控制键” , 第 26 页 “使用 菜单” 13. Mode/Enter 选择可用图像设置模式。 激活所选屏显 （OSD）菜单项。 14. SOURCE 显示信号源选择条。 第 29 页 “切换输入信号” 第 32 页 “选择图像模式” 投影机吊装 我们希望您使用 BenQ 投影机时有愉快的体验，因此我们需要提醒您这些安全事 项，以防生命财产受到损害。 如果您要倒挂安装投影机，我们强烈建议您使用合适的投影机吊装套件，以确 保投影机安全地安装。 如果您不是使用 BenQ 的投影机吊装套件，可能会由于使用规格或长度错误的螺 丝造成连接不当，使投影机从天花板上掉下来。 您可以向 BenQ 投影机经销商购买投影机吊装套件。 BenQ 建议您还要另外购买 一条与 Kensington 锁配套的安全绳，并将其牢牢连接到投影机上的 Kensington 锁槽和吊装支架的底座上。这在安装支架连接松动时为投影机提供了额外的 保护。 简介 11 遥控器 详情请参见手指符号 7 1 6. 8 2 9 3 10 4 11 5 12 6 7. 8. 15 电源 9. 可让投影机在待机和开启模式之间 进行切换。 I I 第 23 页 “启动投影机” , 第 42 页 “关闭 投影机” 2. 冻结 冻结投影图像。 第 37 页 “冻结图像” 3. 左/ 启用 FAQ 功能。 第 37 页 “使用常见问题功能” 4. BLANK 用于隐藏屏幕图像。 第 36 页 “隐藏图像” 5. Digital Zoom (+, -) 放大或缩小投影图像尺寸。 第 30 页 “放大并搜索细部” 12 简介 Menu/Exit 打开屏显 （OSD）菜单。返回到 之前的屏显菜单，退出并保存菜 单设置。 第 26 页 “使用菜单” 14 1. Volume +/调节音量大小。 第 38 页 “调节声音” 8 13 后面的信息。 梯形失真校正 / 箭头键 （ / 上， / 下） 手动校正因投影角度而产生的扭 曲图像。 第 25 页 “校正梯形失真” AUTO 自动为所显示的图像确定最佳图 像计时。 第 24 页 “自动调整图像” 10. 右/ 激活面板按键锁定 当屏显 （OSD）菜单被激活时， #3、 #8 和 #10 键可用作方向箭头 来选择所需的菜单项和进行调整。 第 38 页 “锁定控制键” , 第 26 页 “使用 菜单” 11. SOURCE 显示信号源选择条。 第 29 页 “切换输入信号” 12. Mode/Enter 选择可用图像设置模式。 激活所选屏显 （OSD）菜单项。 第 32 页 “选择图像模式” 13. Timer On 根据计时器设置激活或显示屏显 计时器。 14. Timer Set up 直接进入演示计时器设置。 第 35 页 “设置演示计时器” 15. Page Up/Down （MP5 系列无此功能。） 第 35 页 “设置演示计时器” 遥控有效范围 红外遥控传感器位于投影机正面。握住遥控器时， 必须与投影机的红外遥控传感器保持 30 度以内的垂 直角度，以便正常发挥功能。遥控器和传感器之间 的距离不应超过 8 米 （约 26 英尺）。 遥控器和投影机上的红外传感器之间不能有任何会 阻挡红外线光束的障碍物。 约 15 度 更换遥控器电池 1. 拉出电池盒。 请按图中指示进行操作。要拉出电池盒时，推下并握住固定 闩锁。 2. 3. 将新电池插入电池盒。请注意，电池正极应面 向外。 将电池盒推入遥控器。 • 避免过热和过湿。 • 如果电池放置不正确可能会损害电池。 • 只能使用电池厂商推荐的相同或同类电池进行更换。 • 根据电池厂商的说明处理废旧电池。 • 切勿将电池丢入火中。这样可能有爆炸的危险。 • 如果电池用尽或您将长时间不用遥控器，请将电池取出以防发生电池漏液损坏遥控器。 简介 13 安装投影机 选择位置 投影机可按以下表示的四种安装配置方法进行安装： 1. 桌上正投 3. 吊装背投 选择此位置时，投影机位于屏幕的正 选择此位置时，投影机倒挂于屏幕正 前方。这是放置投影机的最常用方式， 后方的天花板上。 安装快速并具移动性。 请注意，此安装位置需要一个专用背 投屏幕和 BenQ 投影机吊装套件。 打开投影机后，在系统设置：基本 > 投影机位置菜单中设置吊装背投。 2. 吊装正投 选择此位置时，投影机倒挂于屏幕正 前方的天花板上。 请向经销商购买 BenQ 投影机吊装套 件，用以将投影机安装在天花板上。 打开投影机后，在系统设置：基本 > 投影机位置菜单中设置吊装正投。 4. 桌上背投 选择此位置时，投影机位于屏幕的正 后方。 请注意，这时你需要一个专用的背投 屏幕。 打开投影机后，在系统设置：基本 > 投影机位置菜单中设置桌上背投。 您可以根据房间布局或个人喜好来决定使用哪种安装配置。要考虑屏幕的大小 和位置、合适电源插座的位置，以及投影机和其余设备之间的位置和距离等 因素。 14 安装投影机 获取首选的投影图像大小 投影机镜头至屏幕的距离、缩放设置和视频格式都会影响到投影图像的大小。 4:3 是本投影机的自然宽高比。为了能够投影完整的 16:9 （宽屏幕）宽高比图 像，本投影机可重新设置大小并将宽屏幕图像调整到投影机的最佳宽度比。 这会导致图像按比例缩小到投影机最佳投影高度的 75%。 黑条 ( 高度 12.5%) 黑条 ( 高度 12.5%) 4:3 宽高比显示区域的 4:3 宽高比图像 在 4:3 宽高比显示区域的 16:9 宽高比图像 投影机应该始终置于水平位置 （如平置于桌面上），并与屏幕的水平中心垂直 （90° 直角方向）。这样可防止因投影角度 （或投影到有角度的表面上）而产生 的图像扭曲。 如果投影机为倒挂式安装，必须将其倒置安装，从而使其在稍微向下的角度方 向投影。 您可以从第 17 页的图解中看到，此种投影会导致投影图像的底部边缘与投影机 的水平面有一个垂直偏移。当投影机是倒挂式安装时，则是指投影图像的顶部 边缘。 当投影机距屏幕越远，投影图像则越大，垂直偏移也相应增大。 在确定屏幕和投影机位置时，您需要考虑到投影图像的大小和垂直偏移的尺寸， 这与投影距离成正比。 BenQ 为您提供了一个 4:3 宽高比屏幕尺寸表，帮助您确定投影机的理想位置。 有两个尺寸需要考虑，一个是与屏幕中心的垂直水平距离 （投影距离），另一 个是投影机与屏幕水平边缘的垂直偏移高度 （偏移）。 如何利用给定的屏幕尺寸来确定投影机位置 选择屏幕尺寸。 请参见第 17 页上的表格，在标有 " 屏幕尺寸 " 的左栏中查找与屏幕尺寸最 匹配的值。使用该值，从此行往右查看，在标有 " 平均值 " 的栏内可找到与 屏幕对应的平均距离。这就是投影距离。 3. 在同一行中再往右查看，然后标注 " 垂直偏移 （毫米） " 值。这将决定相对 于屏幕边缘最终垂直偏移值的投影机放置位置。 4. 本投影机的推荐位置是垂直对准屏幕的水平中心，离屏幕的距离由上述步 骤 2 确定，偏移由上述步骤 3 中的数值确定。 例如，如果您使用 120 英寸的屏幕，则平均投影距离约为 4755 毫米，垂直偏移 值为 91 毫米。 1. 2. 安装投影机 15 如何利用给定的距离来确定建议的屏幕尺寸 当您购买投影机后，想要了解适合于您房间的屏幕尺寸时，可以采用此方法。 最大屏幕尺寸要根据您房间的可用空间来决定。 测量投影机与您想要放置屏幕位置之间的距离。这就是投影距离。 请参见第 17 页的表格，在标有 " 平均值 " 的屏幕栏中找到与您的平均距离 最匹配的值。确认您测量的距离是介于平均距离值两侧所列的最小和最大 距离之间。 3. 从这行往左查看，找到该行所列对应的 " 屏幕尺寸 "。此值就是投影机在该 投影距离的投影图像尺寸。 4. 在同一行中再往右查看，然后标注 " 垂直偏移 （毫米） " 值。这将决定相对 于投影机水平面的最后屏幕放置位置。 例如，如果您测量的投影距离为 4.8 米 （4800 毫米），则 " 平均值 " 栏中最接 近的匹配值为 4755 毫米。查看此行显示，您需要一个 120 寸 （约 3 米）的 屏幕。 1. 2. 如果您将投影机置于不同的位置 （相较于建议値），您必须将其向下或向上 倾斜以将图像置于屏幕的中央。在这些情况下，某些图像将出现变形。请使用 梯形失真校正功能校正变形的图像。有关详情，请参见第 25 页 “校正梯形失 真”。 16 安装投影机 投影尺寸 最大缩放 最小缩放 屏幕 镜头中心 垂直偏移 屏幕尺寸 对角线 投影距离 投影距离 （毫米） W宽 H高 （毫米） （毫米） 最小长度 最大长度 平均值 1189 （最小 缩放） 1245 垂直偏移 （毫米） 610 457 （最大 缩放） 1132 1016 813 610 1509 1585 1660 30 1270 1016 762 1887 1981 2075 38 60 1524 1219 914 2264 2377 2491 46 80 2032 1626 1219 3019 3170 3321 61 76 英寸 毫米 30 762 40 50 23 100 2540 2032 1524 3774 3962 4151 120 3048 2438 1829 4528 4755 4981 91 150 3810 3048 2286 5660 5943 6226 114 200 5080 4064 3048 7547 7925 8302 152 220 5588 4470 3353 8302 8717 9132 168 250 6350 5080 3810 9434 9906 10377 191 300 7620 6096 4572 11321 11887 12453 229 由于光学元件的差异，在这些数字中有 3% 的容差。 BenQ 建议，如果您要将投影机固定安装在某个地方，要先使用这台投影机作实际测试，确认投影大 小和距离，并参考其光学性能之后再做安装。这会帮助您找到最适合的安装位置。 安装投影机 17 连接 当连接信号源至投影机时，须确认： 进行任何连接前关闭所有设备。 为每个信号来源使用正确的信号线缆。 确保电缆牢固插入。 1. 2. 3. • 在底下所示的连接中，部分电缆可能不包括在此投影机的包装内 （请参见第 8 页 “物品清 单”）。您可以在电器商店购得您所需要的电缆。 • 详细连接方法请参见第 19 页至第 22 页。 显示器 笔记本或台式电脑 (VGA) AV 设备 (DVI) 1 或 2 1 3 6 4 6 5 6 扬声器 (MP525/MP575 ) (MP526/MP576) (MP515) 1. 2. 3. 18 连接 VGA 线缆 VGA-DVI-A 线缆 分量视频至 VGA （D-Sub） 适配器线缆 4. 5. 6. S- 视频线 视频线 音频线 连接电脑或显示器 连接电脑 投影机可连接与 IBM® 兼容的电脑和 Macintosh® 电脑。如果连接到较旧版本的 Macintosh 电脑，则需要 Mac 适配器。 将投影机连接到笔记本或台式电脑： 1. 将配套的 VGA 线缆一端连接到电脑的 D-Sub 输出插口。 2. 将 VGA 线缆的另一端连接到投影机的 COMPUTER、 COMPUTER 1 或 COMPUTER 2 信号输入插口。 3. 如果您要在演示过程中使用投影机 （混合单声道）的扬声器，请将合适的 音频线一端连接到电脑的音频输出插口，另一端连接到投影机的 AUDIO 插 口。 4. 您也可以再使用另一条合适的音频线，一端连接到投影机的 AUDIO OUT 插口，另一端连接到外置扬声器 （不随机配送）。 连接完成后，可用投影机的屏显 （OSD）菜单来控制音频。有关详情， 请参见第 48 页 “音频设置”。 如果连接了 AUDIO OUT 插口，内置扬声器将被静音。 许多笔记本在连接到投影机时并未打开其外接视频端口。通常，按组合键 [FN] + [F3] 或 CRT/LCD 键可接通 / 关闭外接显示器。在笔记本电脑上找到标示 CRT/LCD 的功能键或带显示器符号的功能 键。然后同时按下 [FN] 和标示的功能键。请参见笔记本电脑的说明文件以找到其组合键的功能。 连接显示器 如果要在显示器及屏幕上同时播放演示，您可按以下说明将投影机上的 MONITOR OUT 信号输出插口连接到外部显示器。 将投影机连接到显示器： 1. 将投影机连接到电脑，如第 19 页 “连接电脑”中所述。 2. 将合适的 VGA 线缆 （仅配送一条）一端连接到视频显示器的 D-Sub 输入 插口。 如果显示器配有 DVI 输入插口，则将 VGA - DVI-A 线缆的 DVI 一端连接到 视频显示器的 DVI 输入插口。 3. 将线缆的另一端连接到投影机上的 MONITOR OUT 插口。 • D-Sub 输出仅在 COMPUTER 或 COMPUTER 1 插口有适当的 D-Sub 输入信号后才工作。 • 如果希望在投影机处于待机模式下时使用这种连接方式，则应确保系统设置： 高级菜单中的待机 时输出到显示器功能已开启。有关详情，请参见第 48 页 “待机时输出到显示器”。 连接 19 连接视频源设备 您只需使用下述连接方法之一将投影机连接到视频信号源设备，但每种方法的 视频质量不同。请从您的投影机与视频源设备两者都有的插口中选用匹配的连 接方式，如下所述： 端子名称 Component Video 端子外观 参考 第 21 页 “连接分量视频信号 源设备” S-Video 图像质量 最佳 佳 第 22 页 “连接 S- 视频 / 复合 视频信号源设备” Video 正常 连接音频 本投影机配有一个单声道内置扬声器，用于在商务场合的数据演示中提供基本 音频功能。但此扬声器并非为家庭影院或家庭电影的立体声音频效果而设计。 任何立体声输入信号 （如有提供的话）均通过投影机扬声器混和成单声道的音 频输出。 如果您有独立的音响系统，您应该将视频源设备的音频输出端连接到该音响系 统而不是连接到投影机的单声道音频输入。第 18 页介绍的音频连接说明仅供 参考。如果有其它音响系统可用，或根本不需要声音，您无需将音频连接到投 影机。 20 连接 连接分量视频信号源设备 检查视频信号源设备，确定是否有一个未使用的分量视频输出插口可用： • • 如果有，您可继续此程序。 如果没有，您将需要重新评估可用于连接到设备的方法。 将投影机连接到分量视频信号源设备： 1. 将分量视频对 VGA （D-Sub）适配器线缆带有 3 个 RCA 型接头的一端连接 到视频信号源设备的分量视频输出插口。插头的颜色应与插口的颜色对应， 即绿对绿，蓝对蓝，红对红。 2. 将分量视频对 VGA （D-Sub）适配器线缆的另一端 （带有一个 D-Sub 型 接头），连接到投影机上的 COMPUTER、 COMPUTER 1 或 COMPUTER 2 插口。 3. 如果您要在演示过程中使用投影机 （混合单声道）的扬声器，请将合适的 音频线一端连接到设备的音频输出插口，另一端连接到投影机的 AUDIO 插 口。 4. 您也可以再使用另一条合适的音频线，一端连接到投影机的 AUDIO OUT 插口，另一端连接到外置扬声器 （不随机配送）。 连接完成后，可用投影机的屏显 OSD 菜单来控制音频。有关详情， 请参见第 48 页 “音频设置”。 如果连接了 AUDIO OUT 插口，内置扬声器将被静音。 • 此投影机仅能播放混合单声道音频，即使连接立体声音频输入信号也如此。有关详情，请参见 第 20 页 “连接音频”。 • 在投影机打开并选择正确的视频信号源后，如果所选的视频图像未显示，请检查视频信号源设备 是否已打开且正确运行。还需检查信号电缆是否已正确连接。 连接 21 连接 S- 视频 / 复合视频信号源设备 检查视频信号源设备，确定是否有一个未使用的 S- 视频 / 视频输出插口可用： • • • 如果两种插口都有，则使用 S- 视频输出插口进行连接，原因是 S- 视频端子 提供的画质优于视频端子。 如果有其中任何一种输出插口，也可继续进行此操作。 如果没有，您将需要重新评估可用于连接到设备的方法。 要将投影机连接到 S- 视频 / 视频信号源设备： 1. 将 S- 视频 / 视频线的一端连接到视频信号源设备的 S- 视频 / 视频输出 插口。 2. 将 S- 视频 / 视频线的另一端连接到投影机上的 S-VIDEO/VIDEO 插口。 3. 如果您要在演示过程中使用投影机 （混合单声道）的扬声器，请将合适的 音频线一端连接到设备的音频输出插口，另一端连接到投影机的 AUDIO 插 口。 4. 您也可以再使用另一条合适的音频线，一端连接到投影机的 AUDIO OUT 插口，另一端连接到外置扬声器 （不随机配送）。 连接完成后，可用投影机的屏显 （OSD）菜单来控制音频。有关详情，请 参见第 48 页 “音频设置”。 如果连接了 AUDIO OUT 插口，内置扬声器将被静音。 22 • 此投影机仅能播放混合单声道音频，即使连接立体声音频输入信号也如此。有关详情，请参见 第 20 页 “连接音频”。 • 在投影机打开并选择正确的视频信号源后，如果所选的视频图像未显示，请检查视频信号源设备 是否已打开且正确运行。还需检查信号电缆是否已正确连接。 连接 操作 启动投影机 1. 将电源线插入投影机和电源插座。打开电源 插座开关 （若有）。上电后检查投影机上的 POWER ( 电源指示灯 ) 是否亮橙色。 2. 打开镜盖。如果镜头盖保持关闭，它可能会因 为投影灯泡产生的热量而导致变形。 3. 按投影机或遥控器上的 II 电源启动投影机。 灯泡点亮后，将听到开机声。当电源打开时， POWER ( 电源指示灯 ) 会先闪绿灯，然后保持 绿色。 启动程序约需 30 秒钟。在启动的后面阶段， 将显示启动标志。 如有必要，旋转调焦圈调整图像清晰度。 如要关闭铃声，详细信息请参见第 38 页 “关 闭开 / 关提示音”。 如果是首次启动投影机，请按照屏幕提示选择 OSD 语言。 如果出现输入密码提示，请按箭头键输入六位 数密码。有关详情，请参见第 27 页 “使用密 码功能”。 接通所有连接的设备。 然后，投影机开始搜索输入信号。屏幕左上角 显示当前扫描的输入信号。如果投影机未检测 到有效信号，屏幕上将一直显示 “无信号” 信息，直至检测到输入信号。 您还可按投影机或遥控器上的 SOURCE 选择 所需的输入信号。有关详情，请参见第 29 页 “切换输入信号”。 4. 5. 6. 7. 如果投影机因之前的操作而 未完全散热的话，投影机将 在点亮灯泡前运转冷却风扇 约 90 秒钟。 如果输入信号的频率 / 分辨率超出投影机的工作范围，空白屏幕上将显示 “超出范围”的信息。 请更改至与投影机分辨率兼容的输入信号或将输入信号改为较低的设置。有关详情，请参见第 61 页 “时序表”。 操作 23 调节投影图像 调节投影角度 本投影机配备有一个快速装拆调节支脚和一个后调节支脚。这些调节支脚可以 调节图像的高度和投影角度。若要调整投影机： 按快速装拆按钮并将投影机的前部抬高。 一旦图像调整好之后，释放快速装拆按钮以 将支脚锁定到位。 2. 旋转后调节支脚以微调水平角度。 要收回支脚，抬起投影机并按下快速装拆按钮， 然后慢慢向下压投影机。接着按反方向旋转后调 节支脚。 1. 如果投影机放置于不平坦的物体表面或者屏幕与 投影机之间未处于垂直方向，则会导致投影图像 变成梯形。要校正此问题，详情请参见第 25 页 “校正梯形失真”。 自动调整图像 在某些情况下，您可能需要优化图像质量。要达到 此目的，按投影机或遥控器上的 AUTO。在 3 秒钟 内，内置的智能自动调整功能将重新调整频率和脉 冲的值以提供最佳图像质量。 当前信号源信息将在屏幕角上显示 3 秒钟。 24 • 执行 AUTO 功能时，屏幕会变成空白屏。 • 只有在选择了 PC 信号 （模拟 RGB）时才能使用此功能。 操作 1 2 • 切勿在灯泡亮起时注视镜 头。灯泡的强光可能会损 坏您的眼睛。 • 快速释放按钮离热空气的 排风口较近，按该按钮时请 小心。 校正梯形失真 梯形失真是指投影图像的顶部或底部明显偏宽的情况。如果投影机与屏幕之间 不垂直，则会发生这种情况。 要校正此情况，除调节投影机高度外，您还需按以下步骤之一，进行手动校正。 • 使用遥控器 按投影机或遥控器上的 / 显示梯形失真 校正页面。按 校正图像顶部的梯形失真。 按 校正图像底部的梯形失真。 • 使用屏显菜单 1. 按 Menu/Exit，然后按 / 直到选中显示 菜单。 2. 按 选择梯形失真校正，然后按 Mode/ Enter。将显示梯形失真校正校正页面。 3. 按 校正图像顶部的梯形失真。 按 校正图像底部的梯形失真。 按下 / 。 按下 / 微调图像大小和清晰度 1. 使用镜头缩放圈将投影图像调 节为需要的尺寸。 2. 旋转调焦圈使图像聚焦。 操作 25 。 使用菜单 本投影机配备屏显 （OSD）菜单功能，用于进行各种调节和设置。 以下是屏显菜单的概述。 主菜单图标 主菜单 显示 墙面颜色 关闭 宽高比 自动 梯形失真校正 位置 子菜单 状态 ENTER 相位 0 水平尺寸 0 按 Menu/Exit 返回上一页面 或退出。 数码变焦 反白 当前输入信号 Analog RGB 退出 下面举例说明了如何设置 OSD 语言。 1. 按投影机或遥控器上的 Menu/Exit 键 打开屏显菜单。 3. 墙面颜色 宽高比 梯形失真校正 位置 相位 水平尺寸 数码变焦 关闭 自动 / 演示计时器 语言 投影机位置 菜单设置 自动关机 画面关闭计时器 面板按键锁定 休眠计时器 开机画面 0 0 Analog RGB 用 退出 选择系统设置：基本菜单。 系统设置： 基本 演示计时器 语言 投影机位置 菜单设置 自动关机 画面关闭计时器 面板按键锁定 休眠计时器 开机画面 Analog RGB 26 操作 / 选 系统设置： 基本 显示 2. 按 选择语言，再按 择语言。 Analog RGB 4. 简体中文 桌上正投 无效 无效 关闭 无效 BenQ 退出 按投影机或遥控器上的 Menu/ Exit 两次 * 可退出并保存设置。 * 第一次按将返回主菜单，第二次按可关 闭屏显 （OSD）菜单。 简体中文 桌上正投 无效 无效 关闭 无效 BenQ 退出 投影机安全 使用安全锁 投影机应安装在安全的地方以防被盗。否则，请购买 Kensington 等防盗锁， 以保证投影机的安全。投影机背面有一个 Kensington 锁孔。有关详情，请参见 第 9 页的第 10 项。 Kensington 安全锁通常为锁匙配套。有关安全锁的使用方法，请参见安全锁 文件。 使用密码功能 出于安全目的和保护授权使用，本投影机包括了一个设置密码安全的选项。 密码可通过屏显 （OSD）菜单设置。 警告：如果激活密码功能后忘记了密码，将会很不方便。您可以在此手册中写下使用的密码，将手册 置于安全的地方以供日后参考。 设置密码 一旦设置了密码并激活了电源锁定，每次启动投影机时均需输入正确密码，否则投影机将无法使用。 1. 2. 3. 4. 打开屏显菜单进入系统设置：高级 > 安全设置菜单。按下 Mode/Enter。 将显示安全设置页面。 选择电源锁定，再按 / 选择打开。 如右图所示，四个箭头键 、 、 、  输入新密码 分别代表 4 个数字 1、 2、 3、 4。 根据您希望设置的密码，按箭头键输入六位 数密码。 再次输入密码以确认新密码。 密码设置完毕后，屏显菜单将返回安全设置 页面。 清除 重要说明：输入的数字在屏幕上将显示为星号。预先或在密码 输入后即在此写下该密码以备日后忘记时查看。 密码：__ __ __ __ __ __ 将此手册保存在安全处。 5. 要退出屏显菜单，按 Menu/Exit。 操作 27 如果您忘记密码 如果密码功能被激活，您在每次打开投影机时都 需要输入六位数密码。如果密码输入错误，密码 错误信息将显示三秒钟，如右图所示，然后显示 输入密码信息。您可重试输入另一个六位数密码， 或者如果您未在此手册中记录密码，且完全忘了 密码，可使用密码恢复程序。有关详情，请参见 第 28 页 “进入密码恢复程序”。 密码错误 请重试。 如果您连续输入 5 次错误密码，投影机会立即自动关闭。 进入密码恢复程序 1. 2. 3. 长按投影机或遥控器上的 AUTO 3 秒钟。 投影机将在屏幕上显示编码数字。 写下该数字然后关闭投影机。 请向本地的 BenQ 服务中心获取帮助以 对该数字进行解码。您可能被要求提供 购买文件的证据以证明您是投影机的授 权用户。 恢复密码 更改密码 1. 2. 3. 4. 请记下密码恢复代码，并与 BenQ 客户服务中心联系。 密码恢复代码： 0212 退出 打开屏显菜单进入系统设置：高级 > 安全设置 > 更改密码菜单。 按下 Mode/Enter。将显示输入当前密码信息。 输入旧密码。 • 如果密码正确，将显示输入新密码信息。 • 如果密码不正确，密码错误的信息将会显示约三秒钟，然后显示输入 当前密码要求您重试。您可以按 Menu/Exit 取消修改或尝试其它密码。 输入新密码。 重要说明：输入的数字在屏幕上将显示为星号。预先或在密码输入后即在此写下该密码以备日后忘记 时查看。 密码：__ __ __ __ __ __ 将此手册保存在安全处。 5. 6. 7. 28 操作 再次输入密码以确认新密码。 您已经为投影机成功指定了新密码。下次开启投影机时请记得输入新密码。 要退出屏显菜单，按 Menu/Exit。 禁用密码功能 要禁用密码保护，请打开 OSD 菜单系统后进入系统设置：高级 > 安全设置 > 电 源锁定菜单。按 / 选择关闭。将显示输入密码信息。输入当前密码。 i. 如果密码正确，屏显菜单将返回到安全设置页面，并在电源锁定一行中 显示 “关闭 “。您在下次开启投影机时就不必输入密码了。 ii. 如果密码不正确，密码错误的信息将会显示约三秒钟，然后显示输入密 码要求您重试。您可以按 Menu/Exit 取消修改或尝试其它密码。 尽管密码功能被禁用，但您仍应保存好旧密码，以备需要重新激活密码功能时输入旧密码。 切换输入信号 投影机可同时连接到多个设备。但是，它一次只能显示一个全屏幕。启动时， 投影机会自动搜索可用信号。 如果您要让投影机自动搜索信号，请确认信号源菜单中的快速自动搜索功能为 打开 （这是本投影机的默认设置）。 您也可手动浏览选择可用的输入信号。 1. 2. 按投影机或遥控器上的 SOURCE。显示信号 源选择栏。 重复按 / 直到选中所需信号，然后按 Mode/Enter。 一旦检测到有用信号，选中信号源信息将在 屏幕角上显示几秒钟。如果投影机连接了多 个设备，则重复步骤 1-2 搜索其他信号。 • 投影图像的亮度水平将根据在不同输入信号之间的切换进行 调整。使用多数为静态图像的数据 （图形）“PC”演示一 般要亮于使用多数为运动图像 （电影）的 “视频”。 • 本投影机的自然显示分辨率的宽高比为 4:3。要获得最佳图 像显示效果，应选择并使用以该分辨率输出的输入信号。如 果使用任何其它分辨率，投影机将会根据宽高比设置进行比 例调整，可能会导致图像失真或清晰度降低。有关详情，请 参见第 30 页 “选择宽高比”。 (MP515) 操作 29 放大并搜索细部 如果您要显示投影图像的细部，则放大图像。使用方向箭头按钮移动图像。 • 使用遥控器 1. 按 Digital Zoom+/- 显示缩放栏。按 Digital Zoom+ 可将图像中心放大。重复按此键，直 到图像尺寸符合您的需要。 2. 使用投影机或遥控器上的方向箭头 （ 、 、 、 ）移动图像。 3. 要将图像恢复为原始大小，按 AUTO。您也 可按 Digital Zoom -。再按该键时，图像会进 一步缩小直至恢复到原尺寸。 图像只有在放大后才能浏览查 看。 搜索细部时可以进一步放 大图像。 • 使用屏显菜单 1. 按 Menu/Exit，然后按 / 直到选中显示 菜单。 2. 按 选择数码变焦，然后按 Mode/Enter。 将显示缩放栏。 3. 如果使用遥控器，请按上面 " 使用遥控器 " 章节中的步骤 1 - 3 进行操作。 如果使用投影机控制板，则重复按 将图像放大至所需尺寸。 4. 要浏览图像，按 Mode/Enter 切换至平移模式，然后按投影机或遥控器上的 方向箭头 （ 、 、 、 ）在图像中进行浏览。 5. 要缩小图像，按 Mode/Enter 切换回放大 / 缩小功能，再按 AUTO 将图像恢 复为原始大小。您也可反复按 直到图像恢复为原始大小。 选择宽高比 宽高比是图像宽度对图像高度的比例。多数模拟电视和电脑的宽高比为 4:3，数 码电视和 DVD 的宽高比通常为 16:9。 随着数码信号处理的诞生，诸如本投影机等数码显示设备可动态拉伸图像，并 以不同于图像输入信号的比例缩放输出的图像。 更改投影图像宽高比 （针对任何信号源）： 1. 2. 3. 30 操作 按 Menu/Exit，然后按 / 直到选择显示菜单。 按 选择宽高比。 按 / 选择一个与视频信号格式相匹配且符合您的显示需求的宽高比。 关于宽高比 • 以下画面中，黑色部分是非图像显示区域，白色部分是图像显示区域。 • OSD 菜单可在那些未使用的黑色区域中显示。 1. 自动：按比例调整图像大小，以在 3. 水平或垂直宽度上与投影机的自然 分辨率相匹配。这适用于非 4:3 或 16:9 输入的图像，而您又想在无需 调整图像宽高比的情况下最大限度 地使用屏幕。 16:10 图像 4:3：调整图像比例，以 4:3 宽高比 显示在屏幕中央。这最适合原来就 是 4:3 的图像，例如电脑显示器、 标清电视及 4:3 宽高比的 DVD 电 影等，因为显示时不用再改变宽 高比。 4:3 图像 15:9 图像 2. 实际：图像以原始分辨率进行投 4. 影，尺寸调整为显示区域大小。 对于分辨率较低的输入信号，与调 整到全屏相比将显示较小的投影图 像。如需要的话，您可调整缩放设 置或将投影机向屏幕移动以增加图 像大小。进行这些调整后，您可能 还需要重调投影机的焦距。 16:9：调整图像比例，以 16:9 宽高 比显示在屏幕中央。这最适合原来 就是 16:9 的图像，例如高清电视 等，因为它不用再改变宽高比。 16:9 图像 4:3 图像 16:9 图像 操作 31 优化图像 使用墙面颜色 当您需要将影像投射在非白色的墙面上时，墙面颜色功能可校正投影图像的色 彩，避免信号源与投影图像的色差。 要使用此功能，进入显示 > 墙面颜色菜单，按 / 选择与投影表面最接近的 颜色。有以下几种预先校准的颜色可供选择：浅黄色、桃红色、浅绿色、蓝色 和黑板。 选择图像模式 投影机有多个预定义的图像模式，您可根据操作 环境和输入信号图像类型进行选择。 要选择适合您需要的操作模式，请按以下步骤 进行。 • • 重复按投影机或遥控器上的 Mode/Enter，直到 选中所需模式。 进入图片 > 图像模式菜单，按 / 选择所需 模式。 图片模式列示如下。 1. 2. 3. 4. 5. 动态模式：使投影图像的亮度最大化。此模式适用于需超强亮度的环境， 如在照明较强的室内使用投影机。 演示模式 （默认）：专为演示而设计。此模式下亮度加强。 sRGB 模式：不管亮度的设置为何，将 RGB 色彩纯度最大化以提供逼真的 图像。它最适用于观看与 sRGB 兼容和适当校准的相机所拍摄的照片，以及 观看电脑图形和制图应用程序，如 AutoCAD。 影院模式：适用于在较暗 （微光）的环境中播放彩色电影、数码相机或 DV 拍摄的视频片段，以获得最佳观看效果。 用户 1/ 用户 2 模式：恢复基于当前可用图像模式而定制的设置。有关详 情，请参见第 32 页 “设置用户 1/ 用户 2 模式”。 设置用户 1/ 用户 2 模式 如果当前可用图像模式并不适合您的需求，还有两种用户自定义的模式可用。 您可以使用其中一种图像模式 （用户 1/2 除外）作为起始点并自定义该设置。 1. 2. 3. 4. 按 Menu/Exit 打开屏显 （OSD）菜单。 进入图片 > 图像模式菜单。 按 / 选择用户 1 或用户 2。 按 选择参考模式。 只有当选择了图像模式子菜单项中的用户 1 或用户 2 模式时才能使用此功能。 5. 32 操作 按 / 选择一种最接近您需求的图像模式。 6. 7. 8. 按 选择要更改的菜单项，用 / 来调整其值。有关详情，请参见 " 在 用户模式下微调图像质量 "。 所有设置完成后，选择保存设置，并按 Mode/Enter 保存设置。 将显示确认信息设置已保存。 在用户模式下微调图像质量 当选择了用户 1 或用户 2 时，根据检测到的信号类型，您可以使用某些用户自定 义功能。您可以通过选择这些功能，然后按投影机或遥控器上的 / ，根据自 己的需要进行调整。 调整亮度 设置值越高，图像越亮。设置值越低，图像越 暗。调节此控制器可使图像的黑色区域显示为黑 色，从而可以看到暗区的细节。 30 50 70 调整对比度 设置值越高，对比度就越大。在之前调整亮度设 置后，使用此功能来设置峰值白色水平以匹配您 选择的输入信号和观看环境。 -30 0 30 调整色彩 设置越低，色彩饱和度就越低。如果设置过高，图像上的色彩将太强，会使图 像不真实。 调整色调 设置值越高，图像越趋于红色调。设置值越低，图像越趋于绿色调。 调整锐度 设置值越高，图像越清晰。设置值越低，图像越柔和。 调整 Brilliant Color 此功能利用色彩处理新算法和系统级增强，在提高亮度的同时，使图像更加逼 真，颜色更加鲜明。它能使视频和自然风景中常见的中间色调的图像亮度增加 50% 以上，从而投影出色彩逼真的图像。如果希望获得该等品质的图像，请选 择打开。如果不需要，则选择关闭。 本投影机默认和建议的选择为打开。如果选择了关闭，则不能使用色温功能。 选择色温 色温 * 设置的可用选项根据所选的信号类型而有所不同。 1. 2. 3. 4. T1：具有最高的色温， T1 能够使图像显示出比其它设置更多带蓝色的 白色调。 T2：让图像呈现浅蓝的白色调。 T3：保持正常的白色调。 T4：让图像呈现微红的白色调。 操作 33 * 关于色温： 为实现不同的用途，许多不同的阴影被视为 " 白色 "。显现白色的一个常见方法 是色温摂。具有低色温的白色呈红白色。具有高色温的白色看上去含有更多的 蓝色。 3D 色彩管理 在多数安装情况下，无需使用色彩管理，例如教室、会议室或有照明的休息室、 或通过窗户引入自然光的房间。 只有在需要调节照明度的永久安装情况下，才需考虑使用色彩管理，例如长台 会议室、阶梯教室或家庭影院。色彩管理提供色彩微调功能，按您的需求更精 确地再现色彩。 只有在控制得当且可再现的观看条件下才能实现正确的色彩管理。您需要使用 比色计 （色光计）并提供一组适当的源图像来进行色彩再现。投影机不配备这 些工具，但投影机经销商应能提供适当指导或有经验的专业安装人员。 色彩管理有六种 （RGBCMY）色彩可供调节。选择了一种色彩时，您可根据喜 好对其范围和饱和度单独进行调节。 如果您购买了包含各种颜色测试方案并可用于测试显示器、电视和投影机上的 色彩呈现的测试光盘，可将光盘上的任何图像投影到屏幕上，进入 3D 色彩管理 菜单进行调节。 调整设置： 1. 进入图片菜单，选择 3D 色彩管理。 2. 按投影机或遥控器上的 Mode/Enter，将显示 3D 色彩管理页面。 3. 选择原色，再按 / 从红色、黄色、绿色、青色、蓝色或洋红中选择一 种颜色。 4. 按 选择色调，然后按 / 选择其范围。范围增大将包含组成成份中两 种相近颜色比例加大的色彩。 有关色彩之间的关系，请参看右边的 图示。 例如，如果选择红色并将其范围设置为 0， 黄色 红色 绿色 则只会选择投影图像中的纯红。如果增大 范围，将包含与黄色相近的红色和与洋红 相近的红色。 洋红色 5. 按 选择饱和度，再根据您的喜好按 青色 / 调整其值。每次调节的效果都会立 蓝色 即在图像上反映出来。 例如，如果选择红色并将其值设置为 0， 则只会影响纯红的饱和度。 饱和度是视频图像中该种颜色的量。设置越低，色彩饱和度就越低，若设置为 0，则将该颜色从图像 中完全去除。如果饱和度过高，该色彩就会太强，显得不真实。 6. 34 操作 按 选择增加，再根据您的喜好按 / 调整其值。您所选原色的对比度 将会受到影响。每次调节的效果都会立即在图像上反映出来。 7. 8. 9. 重复第 3 至 6 步进行其他色彩调节。 确认您已经完成所有需要的调节。 按 Menu/Exit 退出并保存设置。 设置演示计时器 演示计时器可在屏幕上显示演示时间，有助于演示时更 好地控制时间。请按以下步骤使用此功能： 1. 2. 3. 4. 按遥控器上的 Timer Set up 或进入系统设置：基本 > 演示计时器菜单，按 Mode/Enter 显示演示计时器 页面。 选择计时器间隔，按 / 确定时间长度。 时间长度可设置为 1 至 5 分钟，以 1 分钟为增幅， 还可设置为 5 至 240 分钟，以 5 分钟为增幅。 按 选择计时器显示，并按 / 选择是否在屏幕上显示计时器。 选择 说明 始终显示 演示期间在屏幕上显示计时器。 1 分 /2 分 /3 分 最后 1 / 2 / 3 分钟在屏幕上显示计时器。 从不显示 演示期间隐藏计时器。 按 选择计时器位置，按 左上角 5. 按 选择 6. 7. 8. 设置计时器位置。 / 左下角 选择计时器计数方法，按 / 右上角 右下角 选择所需计时方向。 说明 正数 从 0 增加到预设时间。 倒数 从预设时间减小到 0。 按 选择声音提示，再按 / 确定是否要激活声音提示。若选择打开 , 在倒 / 顺计时最后 30 秒时将听到两声嘟嘟声，启动计时器时将听到三声 嘟嘟声。 要激活演示计时器，按 ，然后按 / 选择打开，再按 Mode/Enter。 接着显示一条确认信息。选择是，然后按投影机或遥控器上的 Mode/Enter 确认。屏幕上将显示计时器已打开！信息。计时器开启时即开始计时。 操作 35 要取消计时器，请执行下列步骤。 • 使用遥控器 按 Timer On 并按 / 选择关闭，然后按 Mode/Enter。 • 使用屏显菜单 1. 进入系统设置：基本 > 演示计时器菜单，选择关闭。按下 Mode/Enter。 接着显示一条确认信息。 2. 选择是并按 Mode/Enter 确认。屏幕上将显示计时器已关闭！信息。 如何使用 Timer On 键？ Timer On 为多功能键。 • • 如果演示计时器关闭，按此键可显示确认信息。 您可按照屏幕指示决定是否激活计时器。 如果演示计时器已开启，按此键可显示确认信息。 您可按照屏幕指示决定是否重新启动、继续使用 或关闭计时器。 隐藏图像 在演示中为将观众的注意力吸引到演示者身上，您 可用投影机或遥控器上的 BLANK 按钮来隐藏屏幕 图像。图像隐藏后，屏幕的角上将显示 BLANK 字 样。当此功能被连接的音频输入信号激活时，仍可 听到声音。 您可在系统设置：基本 > 画面关闭计时器菜单中设 置空屏时间，让投影机在空白屏幕无操作一段时间 后自动返回到图像显示。时间长度范围从 5 至 30 分钟，以 5 分钟为增幅。 如果预设时间长度不适用于您的演示，选择无效。 无论画面关闭计时器被激活还是禁用，您均可按投 影机或遥控器上的任意键 （Page Up/Down 键除外） 恢复图像。 切勿堵塞投影镜头，否则可能会造成堵塞物体过热。 36 操作 冻结图像 按下遥控器上的 按钮以冻结图像。屏幕左上角 将显示 FREEZE。要解除该功能，按投影机或遥控 器上的任意键 （Page Up/Down 键除外）。 即使屏幕上的图像被冻结，这些画面仍在视频或其 它设备中播放。如果连接的设备有激活音频输出信 号，即使屏幕上的图像被冻结，您仍可听到音频。 使用常见问题功能 信息菜单包含针对图像质量、安装、特殊功能操作和服务信息等方面问题的可 能解决方案。 若要获取 FAQ 信息： 1. 2. 3. 4. 5. 按投影机或遥控器上的 / 或按 Menu/ Exit 打开屏显菜单，按 / 选择信息菜单。 按 选择 FAQ - 图像及安装或 FAQ - 功能及 服务。 按下 Mode/Enter。 按 / 选择问题，然后按 Mode/Enter 查看 可能的解决办法。 要退出屏显菜单，按 Menu/Exit。 在高海拔环境下工作 当环境位于海拔 1500 米至 3000 米，且温度在 0°C 至 35°C 之间时，建议您使用 高海拔模式。 如果您所处环境的海拔位于 0 米到 1500 米之间，温度在 0°C 到 35°C 之间，则请勿使用高海拔模 式。如果在上述环境中打开该模式，投影机会过度冷却。 如要启用高海拔模式： 按 Menu/Exit，然后按 / 直到选择系统设置：高级菜单。 按 选择，高海拔模式，然后按 / 选择打开。接着显示一条确认 信息。 3. 选择是并按 Mode/Enter。 在高海拔模式下操作可能会造成较高分贝的使用噪音，因为需要提高风扇速度 来改善整个系统的冷却和性能。 1. 2. 如果您在超出上述范围的极端环境下使用本投影机，投影机可能会出现自动关 闭现象，这是为防止投影机过热而设计的。在这种情况下，您应该关闭高海拔 模式来解决这些现象。但是，这并不表明本投影机可在任何和所有的恶劣或极 端环境下工作。 操作 37 锁定控制键 投影机上的控制键锁定后，可防止投影机的设置被意外 （如小孩）修改。 面板按键锁定开启时，除 II 电源外，投影机上的控制键均不能使用。 按投影机或遥控器上的 / 或进入系统设 置：基本 > 面板按键锁定菜单，再按投影机或 遥控器上的 / 选择打开。接着显示一条确 认信息。 2. 选择是并按 Mode/Enter 确认。 要解除面板按键锁定，长按投影机或遥控器上的 / 三秒钟。 1. 您也可使用遥控器进入系统设置：基本 > 面板按键 锁定菜单，按 / 选择关闭。 • 启用面板按键锁定功能时，遥控器上的按键仍可使用。 • 若按 I I 电源关闭投影机但未禁用面板按键锁定功能，下一次打开投影机时将仍处于锁定状态。 调节声音 下面进行的声音调节会对投影机扬声器产生影响。请确认您已正确连接了投影 机音频输入。有关音频输入的连接请参见第 18 页 “连接”。 静音 若要暂时关闭声音： 1. 按 Menu/Exit，然后按 / 直到选择系统设置：高级菜单。 2. 按 选择音频设置，然后按 Mode/Enter。将显示音频设置页面。 3. 选择静音，然后按 / 选择打开。 调节音量大小 若要调节音量，按遥控器上的 Volume +/-，或： 1. 2. 重复以上步骤 1-2。 按 选择音量，再按 / 选择所需音量大小。 关闭开 / 关提示音 若要关闭铃声： 1. 重复以上步骤 1-2。 2. 按 选择开 / 关提示音，然后按 关闭。 / 选择 更改开 / 关提示音的唯一方式是在此设置打开摂或关闭摂。设置静音或更改音量大小不会影响开 / 关 提示音。 38 操作 个性化投影机菜单显示 屏显 （OSD）菜单可根据您个人偏好进行设置。以下设置不会影响投影设置、 操作或性能。 • • • • 系统设置：基本 > 菜单设置菜单中的菜单显示时间可设置最后一次按键后 OSD 保持有效的时间。时间长度范围从 5 至 30 秒，以 5 秒为增幅。用 / 选择适用时间。 系统设置：基本 > 菜单设置菜单中的菜单位置可将 OSD 设置在五个不同的位 置上。用 / 选择首选位置。 系统设置：基本菜单中的语言可将屏显 （OSD）菜单设置为您熟悉的语言。 使用 / 选择适用语言。 系统设置：基本菜单中的开机画面可设置要在投影启动时显示的首选徽标。 用 / 选择屏幕。 通过局域网控制投影机 （仅限 MP526/ MP576） Lan 控制设置 - 当计算机和投影机正确连接到同一局域网中时，可通过网页浏览 器在计算机上对投影机进行管理。 配置 Lan 控制设置 在 DHCP 环境中： 1. 将 RJ45 线缆一端连接到投影机的 RJ45 LAN 输入插口，另一端连接到 RJ45 端口。 2. 按 Menu/Exit，然后按 / 直到选中系统设置：高级菜单。 3. 按 选择 Lan 控制设置，然后按 Mode/Enter。将显示 Lan 控制设置页面。 4. 按 选择控制方式，然后按 / 选择 RJ45。 5. 按 选择 DHCP，然后按 / 选择打开。 6. 按 选择应用，然后按 Mode/Enter。 7. 请等待约 15 - 20 秒钟，然后重新进入 Lan 控制设置页面。 8. 将显示投影机 IP 地址、子网掩码、默认网关和 DNS 服务器设置。请记下投 影机 IP 地址行中显示的 IP 地址。 操作 39 如果投影机 IP 地址仍未显示，请与 ITS 管理员联系。 在非 DHCP 环境中： 1. 重复以上步骤 1-4。 2. 按 选择 DHCP，然后按 / 选择关闭。 3. 有关投影机 IP 地址、子网掩码、默认网关和 DNS 服务器的设置信息，请与 您的 ITS 管理员联系。 4. 按 选择要修改的项目，然后按 Mode/Enter。 5. 按 / 移动光标，按 / 输入值。 6. 如果要保存设置，请按 Mode/Enter。如果不保存设置，请按 Menu/Exit。 7. 按 选择应用，然后按 Mode/Enter。 通过网页浏览器远程控制投影机 如果有投影机的正确 IP 地址，且投影机开机或处于待机模式，就可使用同一局 域网中的任何计算机来控制投影机。 1. 在浏览器地址栏中输入投影机地址，然后点击 Go （转到）。 2. 远程网络操作页面将打开。您可在该页面上操作投影机，如同使用遥控器 或投影机控制面板。 ii i ii • • • Menu (Exit) Auto ( ) • • • Blank Source ( ) i 详情请参见第 12 页 “遥控器”。 • ( ) • ( ) • Enter 激活所选屏显 （OSD）菜单项。 要切换输入信号源，请点击所需信号。 信号源列表根据投影机的可用接口而有所不同。 Video 1 代表视频信号； S-Video 1 代表 S 视频信号。 40 操作 此工具页面可进行投影机管理、配置局域网控制设置以及对此投影机的远程网 络操作安全访问。 i iii ii iv v i. ii. iii. iv. 您可以为投影机命名，记录其位置和使用负责人。 您可以调整 Lan 控制设置。 设置后，对此投影机进行远程网络操作访问就受密码保护。 设置后，访问工具页面就受密码保护。 调整后，按 “发送”按钮，数据将保存在投影机上。 v. 按 Exit 可返回远程网络操作页面。 信息页面显示此投影机的信息和状态。 按 Exit 可返回 远程网络操作 页面。 详细信息请访问 http://www.crestron.com 和 www.crestron.com/getroomview。 操作 41 关闭投影机 按 II 电源，屏幕上将显示确认提示信息。 如果您未在数秒钟内响应，该信息会消失。 再按一次 II 电源。 POWER ( 电源指示灯 ) 闪 橙色，然后投影机灯泡熄灭，风扇则会继续 运转大约 90 秒钟以冷却投影机。 1. 2. 为保护灯泡，在冷却过程中，投影机不会响应任何命令。 要缩短冷却时间，您还可激活快速冷却功能。有关详情，请参 见第 48 页 “快速冷却”。 降温过程结束后，将听到关机声。 POWER ( 电 源指示灯 ) 常亮橙色，风扇停止。从电源插座上 拔掉电源线。 3. • 如要关闭电源提示音，详细信息请参见第 38 页 “关闭开 / 关 提示音”。 • 如果投影机未正确关闭，为保护灯泡，当您试图重启投影机 时，风扇将运行数分钟以进行冷却。风扇停止转动且 POWER ( 电源指示灯 ) 亮橙色灯后，再次按 42 操作 I I 电源启动投影机。 菜单操作 菜单系统 请注意， OSD 屏显菜单会因所选信号类型和使用的投影机型号而有所不同。 主菜单 1. 显示 2. 图片 子菜单 选项 墙面颜色 关闭 / 浅黄色 / 桃红色 / 浅绿色 / 蓝色 / 黑板 宽高比 自动 / 原像 /4:3/16:9 梯形失真校正 位置 相位 水平尺寸 数码变焦 图像模式 动态 / 演示 /sRGB/ 影院 / 用户 1/ 用户 2 参考模式 动态 / 演示 /sRGB/ 影院 亮度 对比度 色彩 色调 锐度 Brilliant Color 色温 3D 色彩管理 原色 色调 饱和度 增加 打开 / 关闭 T1/T2/T3/T4 R/G/B/C/M/Y 保存设置 3. 信号源 开启 / 关闭 快速自动搜索 计时器间隔 4. 系统设置： 基本 计时器位置 始终显示 / 1 分 / 2 分 / 3 分 / 从不显示 左上角 / 左下角 / 右上角 / 右下角 计时器计数方法 倒数 / 正数 声音提示 打开 / 关闭 计时器显示 演示计时器 1~240 分钟 打开 / 关闭 操作 43 主菜单 子菜单 选项 语言 投影机位置 4. 系统设置： 基本 菜单显示时间 菜单设置 菜单位置 自动关机 面板按键锁定 打开 / 关闭 休眠计时器 无效 /30 分钟 /1 小时 /2 小时 / 3 小时 /4 小时 /8 小时 /12 小时 开机画面 黑屏 / 蓝屏 /BenQ 快速冷却 打开 / 关闭 高海拔模式 打开 / 关闭 音频设置 操作 静音 打开 / 关闭 音量 开 / 关提示音 打开 / 关闭 待机时输出到显示器 灯泡模式 灯泡设置 安全设置 44 居中 / 左上角 / 右上角 / 右下角 / 左下角 无效 /5 分钟 /10 分钟 /15 分钟 / 20 分钟 /25 分钟 /30 分钟 无效 /5 分钟 /10 分钟 /15 分钟 / 20 分钟 /25 分钟 /30 分钟 画面关闭计时器 5. 系统设置： 高级 桌上正投 / 桌上背投 / 吊装背投 / 吊装正投 5 秒 / 10 秒 / 15 秒 / 20 秒 / 25 秒 / 30 秒 打开 / 关闭 正常 / 节能 复位灯泡计时器 等效灯泡使用时间 更改密码 电源锁定 波特率 2400/4800/9600/14400/19200/ 38400/57600/115200 测试画面 打开 / 关闭 主菜单 子菜单 隐藏式字幕 5. 系统设置： 高级 选项 字幕版本 打开 / 关闭 CC1/CC2/CC3/CC4 控制方式 RJ45/RS232 DHCP 打开 / 关闭 启用隐藏式字幕 投影机 IP 地址 Lan 控制设置 子网掩码 默认网关 DNS 服务器 应用 复位所有设置 FAQ - 图像及安装 FAQ - 功能及服务 6. 信息 当前系统状态 • • • • • • 信号源 图像模式 分辨率 色彩系统 等效灯泡使用时间 固件版本 请注意，在投影机检测到至少一个有效信号时菜单项才可用。如果没有设备连 接到投影机或未检测到信号，可访问的菜单项是有限的。 本手册中，特别是第 46 至第 50 页所列的默认值仅供参考。随着产品不断完善， 各投影机的上述值可能有所不同。 操作 45 菜单说明 功能 说明 （默认设置 / 值） 墙面颜色 当投影表面不是白色时，校正投影图像的颜色。有关详 情，请参见第 32 页 “使用墙面颜色”。 宽高比 根据输入信号源，共有四个选项可来设置图像的宽高比。 有关详情，请参见第 30 页 “选择宽高比”。 （0） 梯形失真校正 校正图像的梯形失真。有关详情，请参见第 25 页 “校正 梯形失真”。 位置 显示位置调整页面。要移动投影图像，使用方向箭头键。 显示在页面下半区的值将随每次所按的按钮而变化，直至 到达其最大值或最小值。 （关闭） （自动） 1. 显示菜单 （0） 只有在选择了 PC 信号 （模拟 RGB）时才能使用此 功能。 调整时钟相位以降低图像变形。 相位 只有在选择了 PC 信号 （模拟 RGB）时才能使用此功能。 水平尺寸 （0） 只有在选择了 PC 信号 （模拟 RGB）时才能使用此 功能。 数码变焦 放大或缩小投影图像。有关详情，请参见第 30 页 “放大 并搜索细部”。 图像模式 所提供的预定义图像模式可帮助您优化投影机的图像设置 以适应您播放的程序类型。有关详情，请参见第 32 页 “选择图像模式”。 选择最适合您所需图像质量的图像模式，并根据该菜单列 出的选项对图像作进一步微调。有关详情，请参见第 32 页 “设置用户 1/ 用户 2 模式”。 （1.0X） （演示） 2. 图片菜单 参考模式 （动态） 亮度 调节图像亮度。有关详情，请参见第 33 页 “调整亮 度”。 对比度 调节图像暗和亮之间差异的程度。有关详情，请参见 第 33 页 “调整对比度”。 （50） （0） 46 调整图像水平宽度。 操作 功能 （默认值设置 / 值） 说明 调整色彩饱和度 -- 视频图像中的每种色彩的量。有关详 情，请参见第 33 页 “调整色彩”。 色彩 （0） 只有在选择了视频或 S- 视频信号，并且系统制式为 NTSC 或 PAL 的情况下，才能使用此功能。 调节图像的红色和绿色色调。有关详情，请参见第 33 页 “调整色调”。 色调 （0） 2. 图片菜单 只有在选择了视频或 S- 视频信号，并且系统制式为 NTSC 的情况下，才能使用此功能。 调节图像，使其看上去更加清晰或柔和。有关详情，请参 见第 33 页 “调整锐度”。 锐度 （15） 只有在选择了视频或 S- 视频信号，并且系统制式为 NTSC 或 PAL 的情况下，才能使用此功能。 Brilliant Color （打开） 有关详情，请参见第 33 页 “调整 Brilliant Color”。 3. 信号源菜单 4. 系统设置： 基本菜单 色温 有四种色温设置可用。有关详情，请参见第 33 页 “选择 色温”。 3D 色彩管理 有关详情，请参见第 34 页 “3D 色彩管理”。 保存设置 保存对用户 1 或用户 2 模式所作设置。 快速自动搜索 有关详情，请参见第 29 页 “切换输入信号”。 演示计时器 提示演示者在规定时间内完成演示。有关详情，请参见 第 35 页 “设置演示计时器”。 语言 设置屏显 （OSD）菜单的语言。有关详情，请参见第 26 页 “使用菜单”。 （打开） （关闭） （ ） 投影机位置 （桌上正投） 本投影机可以倒挂或以背投方式安装，也可以使用一个 或多个镜像进行安装。有关详情，请参见第 14 页 “选择 位置”。 操作 47 功能 说明 （默认值设置 / 值） 菜单设置 4. 系统设置： 基本菜单 菜单位置 （居中）  设置屏显 （OSD）菜单位置。 自动关机 （无效） 如果一段时间后没有检测到任何输入信号，投影机将自动 关闭。有关详情，请参见第 52 页 “设置自动关机”。 设置当空屏功能被激活时屏幕的空白时间，一旦超过该时 画面关闭计时器 间，投影机即恢复投影的图像。有关详情，请参见第 36 页 （无效） “隐藏图像”。 面板按键锁定 禁用或启用除投影机上的 II 电源和遥控器按键以外的 所有面板按键功能。有关详情，请参见第 38 页 “锁定控 制键”。 休眠计时器 设置自动关机的计时器。计时器的设置值可以在 30 分钟到 12 小时之间。 开机画面 让您选择投影机启动时屏幕上显示的标标。有四个选项可 供选择：BenQ 标志、黑屏或蓝屏。 （关闭） （无效） （BenQ 标志） 快速冷却 （打开） 5. 系统设置： 高级菜单 高海拔模式 （关闭） 音频设置 启用或禁用快速冷却功能。选择打开以启用该功能， 投影机冷却时间将从一般的 90 秒钟持续时间缩短至约 30 秒钟。 高海拔地区中进行操作的模式。有关详情，请参见第 37 页 “在高海拔环境下工作”。 静音 （关闭） 音量 （5） 开 / 关提示音 （打开） 有关详情，请参见第 38 页 “调节声音”。 选择打开启用该功能。当投影机处于待机模式下，且 待机时输出到显 COMPUTER 1 （或 COMPUTER）和 MONITOR OUT 插口 均正确连接到相应设备时，可输出 VGA 信号。有关如何连 示器 接的信息请参见第 19 页 “连接显示器”。 （关闭） 48 菜单显示时间 （10 秒）  设置最后一次按键后 OSD 保持活动的时间。时间范围从 5 至 30 秒，以 5 秒为增幅。 操作 如果启用此功能，待机时消耗的电能会略有增加。 功能 说明 （默认值设置 / 值） 灯泡模式 （正常） 有关详情，请参见第 52 页 “设置灯泡模式为节能”。 灯泡设置 复位灯泡计时器 有关详情，请参见第 56 页 “复位灯泡计时器”。 等效灯泡使用时间 有关如何计算总灯泡使用时间的更多信息，请参见第 52 页 “计算灯泡使用时间”。 安全设置 更改密码 更改密码前，您会被要求先输入当前密码。有关详情， 请参见第 27 页 “使用密码功能”。 5. 系统设置： 高级菜单 电源锁定 （关闭） 有关详情，请参见第 27 页 “使用密码功能”。 波特率 选择与您的电脑相同的波特率，以便能使用合适的 RS-232 线缆连接投影机、更新或下载投影机固件。 此功能仅供专业维修人员使用。 测试画面 选择打开启用该功能，投影机将显示网络测试图案。 它能帮助您调节图像尺寸和焦距，确保投影图像不会 变形失真。 （115200） （关闭） 启用隐藏式字幕 （关闭） 当所选输入信号载有隐藏字幕时，选择打开激活该功能。 • 隐藏式字幕 字幕：有隐藏字幕 （在电视列表中通常标为 CC）的 电视节目和视频的对话、解说和音效的屏幕显示。 字幕版本 （CC1） 选择首选隐藏字幕模式。要查看字幕，选择 CC1、 CC2、 CC3 或 CC4 （CC1 以您所在地区的主要语言显示字幕）。 Lan 控制设置 复位所有设置 详情请参见第 39 页 “通过局域网控制投影机 （仅限 MP526/MP576）”。 将所有的设置恢复至工厂预设值。 以下设置仍将保留：位置、相位、水平尺寸、用户 1、用户 2、 语言、投影机位置、高海拔模式、安全设置和波特率。 操作 49 功能 说明 （默认值设置 / 值） FAQ - 图像及安装 FAQ - 功能及服务 显示可能遇到问题的解决方案。 信号源 显示当前的信号源。 6. 信息菜单 图像模式 显示在图片菜单中选择的模式。 当前系统状态 分辨率 显示输入信号的自然分辨率。 色彩系统 显示输入系统制式：NTSC、 PAL、 SECAM 或 RGB。 等效灯泡使用时间 显示灯泡已经使用的时间。 固件版本 显示投影机的固件版本。 50 操作 维护 维护投影机 投影机需要维护。您需要做的定期保养就是保持镜头和外壳的清洁。 切勿卸下投影机的任何零件。如果需要更换灯泡等零部件，请联系 BenQ 服务中心。 清洁镜头 您可在发觉镜头表面有污点或灰尘时清洁镜头。 • • • 使用压缩空气罐来清除灰尘。 如果有灰尘或污点，用拭镜纸或湿软布沾些清洁剂轻轻擦拭镜头表面。 切勿使用任何类型的磨砂百洁布、碱性 / 酸性清洁剂、去污粉或挥发性溶 剂，例如酒精、苯、稀释剂或杀虫剂。使用这类物质或长时间接触橡胶或 乙烯物质会对投影机表面和箱体材料造成损坏。 清洁投影机外壳 清洁外壳之前，请依照第 42 页 “关闭投影机”所述的正确关闭程序关闭投影机 并拔掉电源线。 • • 要除去污垢或灰尘，请使用柔软、不起毛的布料擦拭外壳。 要去除牢固的污垢或斑点，可用水和中性 PH 值的清洁剂沾湿软布。然后擦 拭外壳。 切勿使用蜡、酒精、苯、稀释剂或其它化学清洁剂。这些物质会损坏外壳。 存储投影机 如果您需要长期贮藏投影机，请按以下说明操作： 确保存储区域的温度和湿度在适合投影机的建议范围内。请参见第 59 页 “规格”或咨询经销商有关范围的内容。 • 缩回调节器支脚。 • 取出遥控器中的电池。 • 使用投影机原有的包装或同等物质包装投影机。 • 运输投影机 建议您使用投影机的原有包装或同等物质装运投影机。 维护 51 灯泡信息 计算灯泡使用时间 当投影机在工作时，将由内置的计时器自动计算灯泡使用的持续时间 （以小时 为单位）。等效灯泡使用时间的计算方法如下： • MP575/MP576 总 （等效）灯泡使用时间 = 1 （在节能模式下使用的小时数） + 4/3 （在正常模式下使用的小时数） • MP515/MP525/MP526 总 （等效）灯泡使用时间 = 1 （在节能模式下使用的小时数） + 3/2 （在正常模式下使用的小时数） 有关节能模式的详细信息请参见下文中的 " 设置灯泡模式为节能 "。 若要获取灯泡使用时间信息： 1. 按 Menu/Exit，然后按 / 选择系统设置：高级菜单。 2. 按 选择灯泡设置，然后按 Mode/Enter。将显示灯泡设置页面。 3. 菜单中将显示等效灯泡使用时间信息。 4. 要退出菜单，按 Menu/Exit。 你也可从信息菜单中查看灯泡使用时间的信息。 延长灯泡使用寿命 投影机灯泡属于易耗品，正常使用的情况下可用 3000 至 4000 小时 （MP575/ MP576）或 2000 至 3000 （MP515/MP525/MP526）小时。要延长灯泡的使用寿 命，您可在屏显菜单中进行下列设置。 设置灯泡模式为节能 使用节能模式可将系统噪音和功耗降低 20%。如果选择节能模式，灯光强度会 降低，投影图像则会更暗。 将投影机设置为节能模式也可延长灯泡使用寿命。要设置节能模式，进入系统 设置：高级 > 灯泡设置 > 灯泡模式菜单，按 / 。 设置自动关机 此功能让投影机在设定时间后没有检测到任何输入信号时自动关机，避免对灯 泡使用寿命造成不必要的浪费。 要设置自动关机模式，进入系统设置：基本 > 自动关机菜单，按 / 。时间长 度可从 5 到 30 分钟，以 5 分钟为增幅。如果预设时间长度不适用于您的演示， 选择无效。投影机在一定时间过后不会自动关闭。 52 维护 更换灯泡的时间 当 LAMP 灯泡指示灯亮起红灯时或显示需更换灯泡的信息时，请安装新灯泡或 咨询经销商。旧灯泡可能会造成投影机故障，在某些情况下，灯泡可能会爆裂。 要更换灯泡，请访问 http://lamp.benq.com。 如果灯泡温度过高， LAMP （灯泡指示灯）和 TEMP （温度警告灯）将亮起。有关详情，请参见 第 57 页 “指示灯”。 以下灯泡警告信息将提醒您更换灯泡。 下面的警告信息仅供参考。请按实际屏幕说明准备和更换灯泡。 状态 灯泡已使用 2500 小时。为获得最佳性能，请 安装新灯泡。如果投影机在节能模式下正常运 行 （请参见第 52 页 “计算灯泡使用时 间”），您可继续操作投影机，直至出现 2950 小时灯泡警告。 信息 注意 请订购更换灯泡 灯泡使用时间大于 2500 小时 请在 lamp.benq.com 网站上订购新灯泡 确定 灯泡已使用 2950 小时。应安装新灯泡以免投 影机运行超过灯泡时间后造成的不便。 注意 请尽快更换灯泡 灯泡使用时间大于 2950 小时 请在 lamp.benq.com 网站上订购新灯泡 确定 灯泡已使用 3000 小时。 注意 强烈建议您在这个时候更换灯泡。灯泡为消耗 品。随时使用时间的增加，灯泡亮度会变暗。 这是灯泡的正常现象。一旦您发现亮度大幅下 降，可随时更换灯泡。如果灯泡未事先更换， 则在使用 3000 小时后必须更换。 必须更换灯泡，投影机才能正常工作。 请立即更换灯泡 灯泡使用时间大于 3000 小时 超过灯泡使用时间 请在 lamp.benq.com 网站上订购新灯泡 确定 注意 超过灯泡使用时间 更换灯泡 （参阅用户手册） 然后将灯泡计时器复位。 请在 lamp.benq.com 网站上订购新灯泡 确定 维护 53 更换灯泡 • 汞 - 此灯泡含有水银。请按当地处理法规进行管理。请参见 www.lamprecycle.org。 • 为降低电击风险，务必在更换灯泡前关闭投影机并拨掉电源线。 • 为降低严重灼伤的风险，在更换灯泡前至少让投影机冷却 45 分钟。 • 为降低手指受伤和内部组件损坏的风险，请小心取下尖锐的灯泡玻璃碎片。 • 为降低因触摸镜头而导致手指受伤的风险和 / 或影响图像质量，切勿在取下灯泡后触及空的灯 泡舱。 • 此灯泡含有水银。请参见当地的危险废弃物条例，并按正确的方式处理此灯泡。 • 为确保投影机发挥最优性能，建议您购买合格的投影机灯泡进行更换。 • 如果要为吊装的投影机更换灯泡，灯泡插口下方务必不能站人，以免灯泡破裂对人眼造成伤害。 1. 关闭电源，然后从墙壁插座拔掉投影机电源线。如果灯泡是热的，等待约 45 分钟直至灯泡冷却，以免灼伤。 2. 在桌上清出一个平面区域并将软性物置 于桌上作为填料以保护投影机的表面。 关闭投影机。然后松开灯泡罩上的 螺丝。 3. 从投影机上取下灯泡罩。 4. 54 • 切勿在未装上灯泡罩的情况下打开电源。 • 请勿将手指插入灯泡和投影机之间。投影机内部的尖 锐边缘可能会导致划伤。 维护 5. 松开紧固灯泡的螺丝。小心不要弄丢螺 丝，固定灯泡需要用到。强烈建议您使用 带有磁铁头的螺丝刀。 6. 将灯泡连接器从灯泡舱中的槽中拉出。 如图所示，将其与投影机断开连接。 提起把手，使其立起。使用把手慢慢地将 灯泡拉出投影机。 7. • 太快拔出灯泡可能会使灯泡破裂，并且破碎的玻璃会掉 进投影机内。 • 切勿将灯泡放置在可能会溅到水、小孩可以触摸到或接 近易燃材料的位置。 • 取下灯泡后，切勿将手插入投影机中。如果触摸到内 部的光学组件，可能会导致颜色不均匀或投影的图像 失真。 8. 9. 将新灯泡插入灯泡舱，确保在投影机中安 装到位。 重新接上灯泡连接器，再插回到槽中，与 投影机平齐。 2 2 1 1 1 2 维护 55 10. 紧固锁紧灯泡的螺丝。 • 松动的螺丝可能导致接触不良，使投影机工作不正常。 • 切勿将螺丝拧得过紧。 11. 确认把手完全放平并锁到位。 12. 将灯泡罩放回到投影机上。 13. 拧紧固定灯泡罩的螺丝。 • 松动的螺丝可能导致接触不良，使投影机工作不正常。 • 切勿将螺丝拧得过紧。 14. 重启投影机。 切勿在未装上灯泡罩的情况下打开电源。 复位灯泡计时器 15. 出现启动标志后，按 Menu/Exit，然后按 / 选择系统设置：高级菜单。 16. 按 选择灯泡设置，然后按 Mode/Enter。将显示灯泡设置页面。 17. 按 选择复位灯泡计时器，然后按 Mode/ 注意 Enter。将显示一则警告信息，询问您是否 复位灯泡计时器？ 要复位灯泡计时器。选择复位，然后按 复位 取消 Mode/Enter。灯泡时间将归零。 如果未更换新灯泡，请勿复位，否则可能会损坏投影机。 56 维护 指示灯 灯光 状态和说明 电源事件 橙色 关闭 关闭 待机模式。 绿色 闪烁 关闭 关闭 打开电源。 绿色 关闭 关闭 橙色 闪烁 关闭 关闭 正常工作。 • 由于投影机非正常关闭而无正常的冷却过程，因 此它需要 90 秒钟进行冷却。 • 电源关闭后，投影机需要 90 秒钟进行冷却。 • 投影机已自动关闭。如果您尝试重新启动投影 机，它将再次关闭。请与您的经销商联系以获取 帮助。 灯泡事件 橙色 闪烁 关闭 红色 关闭 关闭 红色 投影机已自动关闭。如果您尝试重新启动投影机， 它将再次关闭。请与您的经销商联系以获取帮助。 1. 投影机需要 90 秒钟进行冷却。或者 2. 请与您的经销商联系以获取帮助。 热事件 关闭 红色 关闭 关闭 关闭 红色 红色 红色 绿色 关闭 红色 橙色 红色 红色 红色 红色 红色 绿色 红色 红色 橙色 绿色 红色 红色 绿色 红色 绿色 绿色 红色 橙色 橙色 红色 红色 橙色 红色 绿色 橙色 红色 橙色 关闭 绿色 红色 关闭 绿色 绿色 投影机已自动关闭。如果您尝试重新启动投影机， 它将再次关闭。请与您的经销商联系以获取帮助。 维护 57 故障排除 投影机打不开。 原因 电源线未通电。 试图在冷却过程中再次打开投影机。 解决办法 将电源线插入投影机上的交流电插口，将另一端 插入电源插座。如果电源插座有开关，确保开关 已开启。 请等待，直至冷却过程结束。 无图像 原因 解决办法 视频信号源未打开或连接错误。 打开视频信号源并检查信号线缆是否连接正确。 投影机未与输入信号设备正确连接。 检查连接。 未正确选择输入信号。 通过投影机或遥控器上的 SOURCE 键选择正确的 输入信号源。 镜头盖仍关闭。 打开镜盖。 图像模糊 原因 解决办法 投影镜头未准确聚焦。 使用调焦圈调节镜头的焦距。 投影机未准确对准屏幕。 镜头盖仍关闭。 调节投影角度和方向，必要时调节投影机高度。 打开镜盖。 遥控器失效。 原因 解决办法 电池电量不足。 更换新电池。 遥控器和投影机之间有障碍物。 移开障碍物。 您离投影机太远。 距离投影机不超过 8 米 （26 英尺）。 密码不正确。 原因 您忘记了密码。 58 故障排除 解决办法 详情请参见第 28 页 “进入密码恢复程序”。 规格 所有规格如有更改，恕不另行通知。 光学 分辨率 （MP525/MP526/MP575/MP576） 1024 x 768 XGA （MP515） 800 x 600 SVGA 显示系统 1-CHIP DMD 镜头焦点 / 编号 F = 2.6 至 2.8，f = 21.13 至 23 毫米 灯泡 （MP575/MP576） 210 W 灯泡 （MP515/MP525/MP526） 220 W 灯泡 电气 电源 AC100-240V，2.9 A， 50-60 Hz （自动） 功耗 315 W （最大）； <1 W （待机） 机械 重量 5.07 磅 （2.3 千克） 输出端子 RGB 输出 D-sub 15- 针 （母） x 1 扬声器 （立体声） 2 瓦 x 1 音频信号输出 PC 音频插孔 x 1 控制 RS-232 串口控制器 9- 针 x 1 局域网控制 （MP526/MP576） RJ45 x 1 红外接收器 x 1 输入端子 电脑输入 RGB 输入 （MP515） D-sub 15- 针 （母） x 2 （MP525/MP526/MP575/MP576） D-sub 15- 针 （母） x 1 视频信号输入 S- 视频 Mini DIN 4 针端口 x 1 视频 RCA 插孔 x 1 SD/HDTV 信号输入 模拟 - 分量 RCA 插孔 x 3 （通过 RGB 输入） 音频信号输入 音频输入 PC 音频插孔 x 1 环境要求 工作温度 海平面时 0°C - 40°C 工作相对湿度 10% - 90% （无冷凝） 操作高度 0°C - 35°C 下 0 - 1499 米 0°C - 30°C 下 1500 - 3000 米 （高海拔模式开启） 规格 59 外形尺寸 255 毫米 （宽） x 110 毫米 （高） x 217 毫米 （深） 255 217 110 60.23 吊装 36.69 吊装螺丝： 8 颗 M4 （最大长度 8 毫米） 119.00 67.00 单位：毫米 189.00 100.00 50.00 84.00 82.50 116.00 82.50 69.41 PUSH 61.00 127.12 60 规格 111.41 255.25 107.28 218.69 66 时序表 支持的 PC 输入时序 分辨率 模式 720 x 400 720 x 400_70 VGA_60 VGA_72 VGA_75 VGA_85 SVGA_60 SVGA_72 SVGA_75 SVGA_85 XGA_60 XGA_70 XGA_75 XGA_85 Netbook 1 Netbook 2 WXGA_60 WXGA_75 WXGA_85 SXGA_60 SXGA_75 SXGA_85 1280 x 960_60 1280 x 960_85 WXGA+_60 SXGA+_60 UXGA MAC13 MAC16 MAC19 MAC21 640 x 480 800 x 600 1024 x 768 1024 x 576 1024 x 600 1280 x 800 1280 x 1024 1280 x 960 1440 x 900 1400 x 1050 1600 x 1200 640 x 480@67Hz 832 x 624@75Hz 1024 x 768@75Hz 1152 x 870@75Hz 垂直频率 （Hz） 水平频率 （kHz） 70.087 59.940 72.809 75.000 85.008 60.317 72.188 75.000 85.061 60.004 70.069 75.029 84.997 60.000 64.995 59.810 74.934 84.880 60.020 75.025 85.024 60.000 85.002 59.887 59.978 60.000 66.667 74.546 75.020 75.060 31.469 31.469 37.861 37.500 43.269 37.879 48.077 46.875 53.674 48.363 56.476 60.023 68.667 35.820 41.467 49.702 62.795 71.554 63.981 79.976 91.146 60.000 85.938 55.935 65.317 75.000 35.000 49.722 60.241 68.680 像素频率 (MHz) 28.3221 25.175 31.500 31.500 36.000 40.000 50.000 49.500 56.250 65.000 75.000 78.750 94.500 46.996 51.419 83.500 106.500 122.500 108.000 135.000 157.500 108.000 148.500 106.500 121.750 162.000 30.240 57.280 80.000 100.000 规格 61 支持的分量 -YPbPr 输入时序 信号格式 水平频率 （kHz） 垂直频率 （Hz） 480i(525i)@60Hz 15.73 59.94 480p(525p)@60Hz 31.47 59.94 576i(625i)@50Hz 15.63 50.00 576p(625p)@50Hz 31.25 50.00 720p(750p)@60Hz 45.00 60.00 720p(750p)@50Hz 37.50 50.00 1080i(1125i)@60Hz 33.75 60.00 1080i(1125i)@50Hz 28.13 50.00 1080p@60Hz 67.50 60.00 1080p@50Hz 56.26 50.00 显示 60Hz 的 1080i(1125i) 或 50Hz 的 1080i(1125i) 的信号可能会产生轻微的图像抖动。 支持的视频和 S- 视频输入时序 62 规格 垂直频率 （Hz） 彩色副载波频率 (MHz) 视频模式 水平频率 （kHz） NTSC 15.73 60 3.58 PAL 15.63 50 4.43 SECAM 15.63 50 4.25 或 4.41 PAL-M 15.73 60 3.58 PAL-N 15.63 50 3.58 PAL-60 15.73 60 4.43 NTSC4.43 15.73 60 4.43 保修及版权信息 有限保修 在正常使用和存放情况下，明基电通信息技术有限公司对本产品的任何材料和 工艺缺陷提供保修。 要求保修时必须提供有效三包卡和有效发票。如果在保修期内发现本产品有缺 陷，本公司唯一的义务和针对您的独家补救办法是更换任何有缺陷的部件 （包 括劳务费）。当您购买的产品有任何缺陷时应立即通知经销商，以获得保修服 务。 重要说明：如果客户未按照 BenQ 的书面用法说明使用本产品，尤其是环境湿度 必须介于 10% 和 90% 之间、温度介于 0°C 到 35°C 之间、海拔高度低于 4920 英 尺，以及避免在多灰尘的环境中使用本投影机，上述保修将失效。本保修授予 您特定的法律权利，而且您还可能享有其它权利，这取决于您购买的区域。 有关其它信息，请访问 www.BenQ.com。 版权 明基电通信息技术有限公司 （BenQ）版权所有 2009。保留所有权利。未经明基 电通信息技术有限公司事先书面许可，不得以任何形式或方式，包括电子、机 械、磁性、光学、化学、手写或其他方式，对本文的任何部分进行复制、传输、 转译、储存于检索系统或翻译成任何文字或计算机语言。 免责声明 对于本文之任何明示或默示内容，明基电通信息技术有限公司不做任何保证， 亦拒绝对任何特殊目的之商用性或适用性目的予以保证。此外，明基电通信息 技术有限公司保留修订本出版物和随时修改本文档内容而无需通知任何人的 权利。 *DLP、 Digital Micromirror Device 和 DMD 为 Texas Instruments 之商标。其他则 归属其各自公司或组织版权所有。 保修及版权信息 63 规则声明 FCC 声明 B 类：本设备会产生、使用、和发出辐射无线电波。如果不按照指示进行安装和 使用，可能会对无线通信产生有害干扰。但本公司不保证在特定安装情况下不 产生干扰。如果本设备对无线电或电视接收造成有害干扰 （关闭后再打开设备 可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： — — — — 调整接收天线的方向或位置。 增大设备和接收器之间的间距。 将设备和接收器分别连接到不同的电路插座上。 咨询经销商或经验丰富的专业无线电 / 电视技术人员以获取帮助。 EEC 声明 本机器已通过 89/336/EEC （欧洲经济共同体）的 EMC （电磁兼容性）测试并符 合这些要求。 WEEE 条例 欧盟国家私人家庭用户对废弃电气和电子设备的处理。 在产品或其包装上的此图案，说明勿将该产品视为一般家用废弃品 处理。该产品于报废时，请将该电机电子设备回收至当地的回收机 构 , 以确保正确处理该产品。要了解更多有关回收本设备的信息， 请联系当地有关机构、购买本产品的商店或生活废品处理部门。 材料的回收有利于保护自然资源，而且应以有利于环保和人体健康 的方式进行回收。 64 规则声明 1973 《康复法》第 508 部分的残疾人士要求 BenQ 对残疾人产品的承诺让我们能够支持政府选择无障碍技术。 BenQ 的液晶 显示器和投影机具有以下助残功能，符合第 508 部分的原则。 • • • • • • • • • • BenQ 的显示器有彩色 “电源”指示灯。指示灯亮绿灯时，表示显示器正常 用电。指示灯亮黄灯或橘色灯时，表示显示器挂起或处于睡眠模式，用电量 低于 2 瓦。 BenQ 的显示器有多种预设的无闪烁时序设置，方便查看屏幕画面。每次显示 器打开时，默认时序设置都会自动开启，这样可减少用户干预。 BenQ 的显示器和投影机有亮度和对比度调节选项，文字和图像可按不同方式 显示，从而保护用户的视力。使用产品上的屏显 （OSD）控件可进行其他类 似调节。 BenQ 的显示器和投影机包括用户自选颜色控件，例如色温选择 （显示器： 5800K、 6500K 和 9300K，投影机：5500K、 6500K、 7500K 和 9300K），还有 多种对比度可供选择。 BenQ 的多媒体显示器和投影机通常配有一个或两个扬声器，用户 （包括听 力障碍人士）能与相连的电脑系统进行互动。扬声器控制按钮通常位于前面 板上。 BenQ 显示器和投影机的固件包含独有的产品信息，能帮助电脑系统识别 BenQ 产品，连接后激活即插即用功能。 BenQ 的所有显示器和投影机均符合 PC99 标准。例如，接口用颜色标出，方 便用户将产品正确连接到电脑系统。 BenQ 显示器和投影机的部分型号包含更多 USB 和 DVI 端口，用于连接更多 设备，例如听力障碍人士使用的特殊耳机。 BenQ 的所有显示器和投影机均配有用户手册光盘，连接到电脑系统后即可通 过 Adobe Reader 等商用软件进行阅读。 BenQ 的网站 （www.BenQ.com）上也 可查看这些文件。其他文件可按用户要求提供。 BenQ 的客服通过电话、传真、电子邮件或网站等方式为所有客户提供咨询和 帮助。 规则声明 65 中国 RoHS 1. 有毒有害物质或元素表 依据中国政府针对 “电子信息产品污染控制管理办法＂为控制和减少电子信息产品 废弃后对环境造成的污染，促进生产和销售低污染电子信息产品，保护环境和人体 健康，仅提供有关本产品可能含有有毒及有害物质如后： 表 1: 部件名称 有毒有害物质或元素 铅 （Pb） 汞 （Hg） 镉 （Cd） 六价铬 多溴联苯 多溴二苯醚 （Cr(VI)） （PBB） （PBDE） 面板 光机 镜头 灯泡 遥控器 塑料外框 , 后壳 ○ ○ ○ ○ × ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 基板组装 电源线 缆线 , 线材 × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 金属件 ○ ○ ○ ○ ○ ○ 塑膠支架框架 ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准 规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T113632006 标准规定的限量要求。 有关中国 “电子信息产品污染控制管理办法”之相关规定请参考信息产业部所公布 之信息。 表中标示有 “×”的所有部件都符合欧盟 RoHS 法规。 ( 欧盟关于电子电器设备中限制使用某些有害物质的 2002/95/EC 号指令） 2. 产品环保使用期限的使用条件： 在按照本产品的使用条件使用的情况下 （说明书中对温湿度等使用条件有详细说 明），从生产日期开始，在标志的年限内使用，本产品中含有的有毒有害物质或元素 不会对环境造成严重污染或对人身、财产造成严重损害。 3. 66 本产品的环保使用期限覆盖表 1 中的所有部件 规则声明
