黑龙江省多功能火灾疏散指示信息系统技术规程

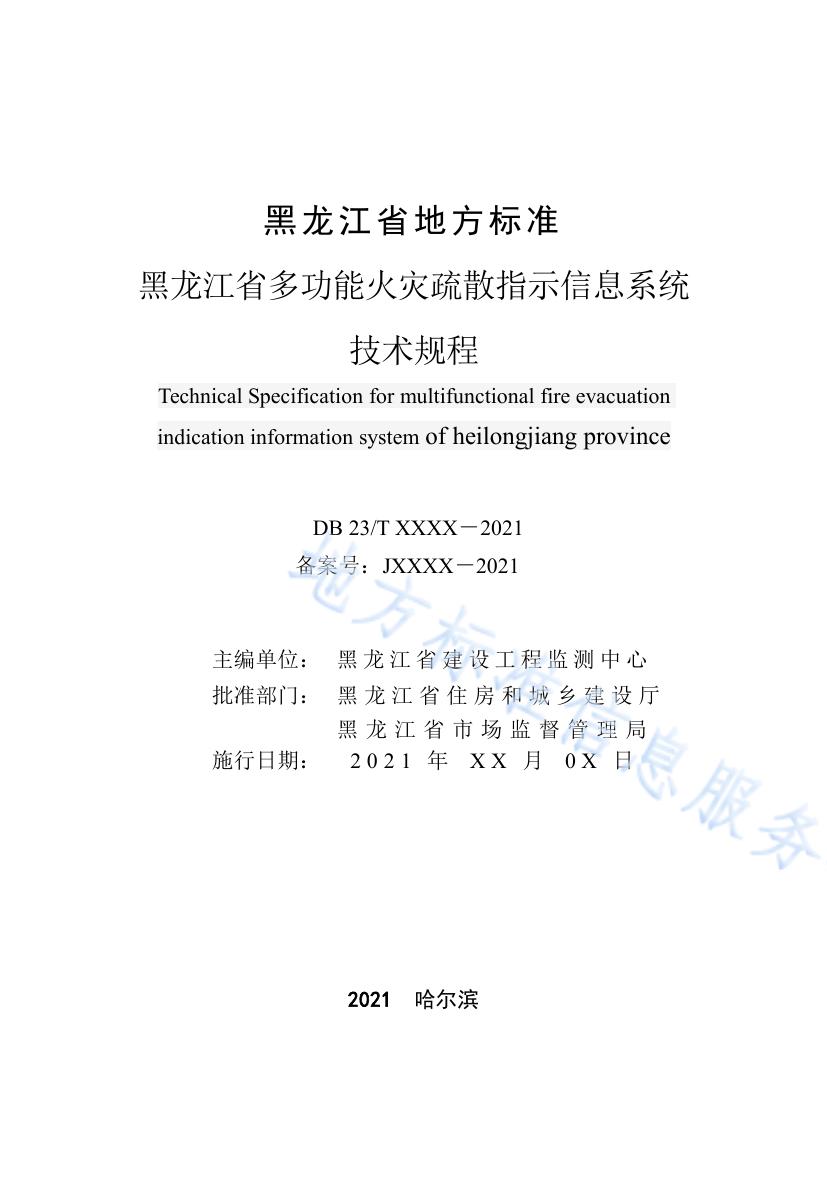

ICS 13.220.99 CCS C 80 DB23 黑龙江省地方标准 DB 23/T 2937－2021 黑龙江省多功能火灾疏散指示信息系 统技术规程 Technical Specification for multifunctional fire evacuation indication information system of heilongjiang province 2021-07-26 发布 2021-08-25 实施 黑龙江省住房和城乡建设厅 黑龙江省住房和城乡建设厅 黑 龙 江 省 市 场 监 督 管 理 局 黑龙江省市场监督管理局 联合发布 联合发布 黑龙江省地方标准 黑龙江省多功能火灾疏散指示信息系统 技术规程 Technical Specification for multifunctional fire evacuation indication information system of heilongjiang province DB 23/T XXXX－2021 备案号：JXXXX－2021 主编单位： 黑 龙 江 省 建 设 工 程 监 测 中 心 批准部门： 黑 龙 江 省 住 房 和 城 乡 建 设 厅 黑龙江省市场监督管理局 施行日期： 2 0 2 1 年 X X 月 0 X 日 2021 哈尔滨 黑龙江省地方标准 黑龙江省多功能火灾疏散指示信息系统技术规程 Technical Specification for multifunctional fire evacuation indication information system of heilongjiang province DB 23/T XXXX－2021 前 言 根据黑龙江省市场监督管理局 2021 年度地方标准制修订计划和 黑龙江省住房和城乡建设厅批复要求，黑龙江省建设工程监测中心 会同有关单位组织编制《多功能火灾疏散指示信息系统技术规程》。 标准编制组经广泛调研，在认真总结实践经验的基础上，编制本规 程。 本标准共分 6 章，3 个附录，主要内容有：1.总则、2.术语、3. 基本规定、4.系统设计、5.安装调试、6.验收，以及附录 A 多功能火 灾疏散指示信息系统调试检验记录表、附录 B 多功能火灾疏散指示 信息系统验收记录表和附录 C 人员密集场所划分。 本规程由黑龙江省住房和城乡建设厅和黑龙江省市场监督管理 局共同管理，黑龙江省住房和城乡建设厅归口并负责组织实施，由 黑龙江省建设工程监测中心负责具体技术内容的解释。执行过程中 如有意见和建议，请寄送至黑龙江省建设工程监测中心（地址：哈 尔滨道里区群力景江西路 888 号，邮箱：kstd100@163.com）。 本 标 准 主 编 单 位 ： 黑龙江省建设工程监测中心 本标准主要起草人员： 李会义 龚贤忠 姜英洲 刘忠义 谭景瑞 栾世权 孙 超 段有全 吴其霞 高鹏军 王殿海 田利东 高晓旭 张洪文 邵晓东 周 全 郭小群 本标准主要审查人员： 梅英亭 李勇骁 王劲松 殷启家 吴飞舟 邰忠奇 肖明秀 目 次 总 则.................................................................................................1 术 语.................................................................................................2 基本规定............................................................................................ 3 系统设计............................................................................................ 4 安装调试............................................................................................ 7 验 收...................................................................................................9 附录 A 多功能火灾疏散指示信息系统调试检验记录表........... 10 附录 B 多功能火灾疏散指示信息系统验收记录表................... 11 附录 C 人员密集场所划分............................................................ 12 引用标准名录........................................................................................ 14 条 文 说 明........................................................ 错误！未定义书签。5 制 订 说 明.......................................................................................... 16 1 2 3 4 5 6 Contents General Provisions.............................................................................. 1 Terms...................................................................................................2 Ground rules....................................................................................... 3 System design..................................................................................... 4 Installation and debugging..................................................................7 Acceptance Check.............................................................................. 9 Appendix A Debug and inspection record of fire multifunctional evacuation indication information system.............................................. 10 Appendix B Acceptance Record table of fire multifunctional evacuation indication information system.............................................. 11 Appendix C Division of crowded places.............................. 12 Reference Standard Directory........................................................ 14 Statement of provisions.................................................................. 15 Formulation of instructions.......................................................... 16 1 2 3 4 5 6 1 总 则 1. 0. 1 为了规范多功能火灾疏散指示信息系统的设计、安装、调试、 验收，保障人民生命财产安全，促进火灾疏散指示系统的信息化程 度，特制定本规程。 1. 0. 2 本规程适用于黑龙江省区域内新建、改建、扩建工程多功能 火灾疏散指示信息系统的设计、安装调试和验收。 1. 0. 3 设置的多功能火灾疏散指示信息系统除应符合本规程外，尚 应符合国家和本省现行有关标准及规定。 1 2 术 语 2 . 0 .1 多功能火灾疏散指示灯 multifunctional fire evacuation light 在符合消防应急标志灯具功能要求基础上，还应具有在正常监 视状态下，显示所在楼层（区域）及安全疏散信息；在火灾报警状 态下，显示火灾发生的楼层（区域）信息，同时发出安全疏散语音 提示，用文字或图形指示疏散信息的灯具。 2 . 0 .2 多功能火灾疏散指示信息系统控制器 multifunctional fire evacuation indicator information system controller 在符合应急照明控制器功能要求基础上，还应具有可与火灾报 警控制器联动，实时将火灾报警信息传送到多功能火灾疏散指示灯， 根据火灾发生部位自动、手动调节疏散指示信息的控制装置。 2 . 0 .3 多功能火灾疏散指示信息系统 multifunctional fire evacuation information system 系统由多功能火灾疏散指示控制器和多个多功能火灾疏散指示 灯、应急照明电源等组成，符合集中控制型系统的要求基础上，系 统能通过控制器与火灾报警控制器联动，在正常监视状态下，显示 所在楼层（区域）安全疏散信息；在火灾报警状态下，系统通过控 制器与火灾报警控制器联动，实时显示火灾发生楼层（区域）信息， 同时发出安全疏散语音提示，根据火灾发生部位及灯具蓝牙定位， 实时分析统计人流量定位信息，自动、手动调整疏散指示内容，控 制对应区域内需要变换指示方向的方向标志灯改变箭头指示方向。 2 3 基本规定 3. 0 . 1 多功能火灾疏散指示信息系统应满足《消防应急照明和疏散 指示系统》 （GB17945）和《消防应急照明和疏散指示系统技术标准》 （GB51309）的相关要求。 3. 0. 2 人员密集场所（见附录 C）应设置为多功能火灾疏散指示信 息系统，其他场所宜设置为多功能火灾疏散指示信息系统。 3. 0 . 3 多功能火灾疏散指示信息系统应与火灾报警控制器联动，多 功能火灾疏散指示灯正常状态下应交替显示疏散方向和楼层指示信 息；在火灾报警状态下，应实时显示着火点位置，系统根据着火点 的位置执行相应的预案调整疏散方向，生成最佳疏散路径。 3. 0 . 4 同一建筑物内原则上应设置为一套多功能火灾疏散指示信 息系统，当需设立二套及以上（包含集中控制型消防应急照明和疏 散指示系统）多功能火灾疏散指示信息系统时，应保持疏散指示信 息预案的同步。 3. 0. 5 多功能火灾疏散指示灯的设置应保证人员能够清晰地辨别 疏散路径、疏散方向、安全出口的位置、所处的楼层位置、着火点 位置。 3. 0 . 6 多功能火灾疏散指示灯设置为出口标志灯具时，辅助发出的 安全疏散语音提示不应干扰消防广播及声光警报器的正常播报。 3. 0 . 7 多功能火灾疏散指示灯设置为借用防火分区入口处设置的 出口标志灯具时，应符合以下规定： 正常状态下显示“出口指示标志”和楼层指示信息；在系统控 制器接收到被借用防火分区的火灾报警区域信号后，应能切换显示 为“禁止入内”。 3. 0 . 8 交通隧道、地铁隧道、地铁站台和站厅等地下空间场所宜选 择带有米标的方向标志灯。 3 4 系统设计 4.1 一般规定 4 . 1 .1 多功能火灾疏散指示信息系统设置应按照《消防应急照明 和疏散指示系统技术标准》（GB51309）集中控制型消防应急照明和 疏散指示系统设置； 4 . 1 .2 多功能火灾疏散指示信息系统可独立设置或与消防应急照 明和疏散系统合并设置，承担显示现场发生火灾的部位信息、疏散 信息提示和安全疏散语音提示的任务。 4 . 1 .3 多功能火灾疏散指示灯应能显示所在部位的楼层信息及安 全出口、疏散方向等信息。 在火灾报警状态下，能够按火灾发生的 顺序显示火灾发生部位的信息，并能够用文字、图形等方式指示正 确的疏散方向或提醒禁止通行等信息，同时可发出安全疏散的语音 提示。 4 . 1 .4 当作为安全出口指示灯具时，应具有语音提示的功能，且 音量在正前方 1m 处的声压级应在 70dB～115dB（A 计权）范围内， 且清晰可辨。 4 . 1 .5 多功能火灾疏散指示信息系统应能获取火灾报警控制器的 所有火灾报警信息，并显示现场人员可识别的火灾部位信息，包含 楼层（区域） 、房间等信息，控制器应能记录故障、报警信息，记录 数量应大于 1000 条。 4 . 1 .6 多功能火灾疏散指示控制器应具备自动、手动两种控制方 式，在自动方式下，当火灾报警控制器发出报警信号时，系统自动 进入火灾报警显示状态，指示灯显示相关的报警信息；在手动状态 下，控制器发出报警信息，由值班人员判断确认火警后控制指示灯 显示相关信息。无人值守时系统不得处于手动状态。 4 . 1 .7 当火灾发生时，在消防控制室值班操作人员可以通过系统 主机随时控制现场指示灯的显示信息，用于指挥现场的疏散。 4 4 . 1 .8 火灾确认后，多功能火灾疏散指示信息系统控制器应控制 多功能火灾疏散指示灯实时指示疏散出口、安全出口的位置和方位， 显示所在楼层、火灾发生部位等信息，方向辅助标志的箭头应持续 点亮。 4 . 1 .9 设置多功能火灾疏散指示信息系统的场所，有两个及两个 以上安全出口或疏散出口时，应在距每个安全出口、疏散出口不大 于感温火灾探测器保护半径的范围内，设置不少于 2 只专门用于联 动多功能火灾疏散指示信息系统控制器改变疏散预案的感温火灾探 测器，火灾探测器的类型、数量及其间距应符合现行国家标准《火 灾自动报警系统设计规范》（GB50116）的有关规定。 4.2 系统设置 4 . 2 .1 多功能火灾疏散指示信息系统，应在疏散出口、安全出口 附近和疏散路径上设置多功能火灾疏散指示灯。 4 . 2 .2 多功能火灾疏散指示信息系统设置应符合《消防应急照明 和疏散指示系统技术标准》（GB51309）的集中控制型消防应急照明 和疏散指示系统设置要求进行设置。 4 . 2 .3 具有两种及以上疏散指示方案的区域应作为独立的控制单 元，且需要同时改变指示状态的灯具应作为一个灯具组，由应急照 明控制器的一个信号统一控制，当专门用于联动多功能火灾疏散指 示信息系统控制器的感温火灾探测器发出报警时，控制器应自动执 行以下控制操作： 1 按对应的疏散指示方案，控制该区域内需要变换指示方向的 方向标志灯改变箭头指示方向； 2 控制该场所需要关闭的疏散出口处设置的出口标志灯的“出 口指示标志”的光源熄灭、“禁止入内”指示标志的光源应急点亮； 3 该区域内其他标志灯的工作状态不应改变。 5 4.3 参数配置 4 . 3 .1 多功能火灾疏散指示信息系统的安装布线应符合《消防应 急照明和疏散指示系统技术标准》（GB51309）的相关规定设计。 4 . 3 .2 多功能火灾疏散指示信息系统的接地应符合《消防应急照 明和疏散指示系统技术标准》（GB51309）的相关规定。 6 5 安装调试 5 . 0 .1 多功能火灾疏散指示信息系统的安装应按照工程设计文件 和技术标准进行。 5 . 0 .2 安装应具备下列条件： 1 具有设计文件及设备布置平面图、接线图、安装图、系统图 等技术文件； 2 符合消防产品市场准入制度要求的有效证明文件； 3 具有产品出厂检验合格证和使用说明书； 4 相关系统设备、材料及配件齐全并能保证正常施工。 5 . 0 .3 多功能火灾疏散指示信息系统的安装不得随意更改相关设 计文件，确需更改设计时，应按程序进行设计文件变更并履行相关 审批程序。 5 . 0 .4 多功能火灾疏散指示信息系统的安装调试应与火灾自动报 警系统的安装调试同步进行，按《消防应急照明和疏散指示系统技 术标准》（GB51309）的规定执行。 5 . 0 .5 多功能火灾疏散指示信息系统安装前，应按《消防应急照 明和疏散指示系统技术标准》（GB51309）中的规定对设备、材料及 配件进行现场检查，检查不合格者不得使用。 5 . 0 .6 多功能火灾疏散指示灯如安装在轻质墙上时，应采取加固 措施。 5 . 0 .7 多功能火灾疏散指示信息系统专用电源安装按《消防应急 照明和疏散指示系统技术标准》（GB51309）的规定执行。 5 . 0 .8 多功能火灾疏散指示信息系统的接地应按《消防应急照明 和疏散指示系统技术标准》（GB51309）的规定执行。 5 . 0 .9 多功能火灾疏散指示信息系统安装结束，应通电检查调试 下列功能，并按附录 A 的要求进行记录： 1 在正常监视状态下，多功能火灾疏散指示灯显示的内容应与 7 其安装的楼层（区域）一致； 2 在火灾报警状态下，多功能火灾疏散指示信息系统应能在规 定时间（人员密集场所 0.25s/其它场所 0.5s）内正确接收和显示火灾 报警控制器发出的火灾报警信号； 3 在火灾报警状态下，当火灾报警控制器发出火灾报警信号 时，多功能火灾疏散指示信息系统显示的报警内容应与火灾报警控 制器的报警内容一致，安全疏散语音、文字指示信息应正确； 4 多功能火灾疏散指示信息系统应具备消音功能。 5 . 0 .10 多功能火灾疏散指示信息系统安装及调试结束后，安装单 位应对系统的安装质量进行全数检查，并出具竣工图及竣工报告。 8 6 验 收 6 . 0 .1 多功能火灾疏散指示信息系统竣工验收时，安装单位应提 供下列技术资料： 1 验收申请报告和竣工图； 2 系统主要产品的检验报告、出厂合格证及使用说明书等技术 文件； 3 系统调试检验记录； 4 系统安装检测报告。 6 . 0 .2 对系统中下列项目和功能进行验收，应按附录 B 的要求进 行记录： 1 在正常监视状态下，观察多功能火灾疏散指示灯显示的内 容，应与其安装的楼层（区域）一致。 2 模拟某一楼层（区域）发生火灾，多功能火灾疏散指示灯应 在规定时间（人员密集场所 0.25s/其它场所 0.5s）内显示报警信息， 观察显示的报警信息内容，应与模拟的楼层（区域）一致，并符合 本规程的规定。 3 在火灾报警状态下，多功能火灾疏散指示灯显示的字体及图 案交替显示的内容，每次停滞显示的时间应不小于 0.25s。 4 多功能火灾疏散指示灯应符合《消防应急照明和疏散指示系 统 》（ GB17945 ） 和 《 消 防 应 急 照 明 和 疏 散 指 示 系 统 技 术 标 准 》 （GB51309）的要求。 6 . 0 .3 多功能火灾疏散指示信息系统的竣工验收除按本规程规定 的要求进行外，还应执行《建设工程消防验收评定规则》（XF836） 的规定。 6 . 0 .4 多功能火灾疏散指示信息系统的竣工验收应按照《火灾自 动报警系统施工及验收规范》（GB50166）对系统进行全数检查。 9 附录 A 多功能火灾疏散指示信息系统调试检验记录表 表A 编号： 多功能火灾疏散指示信息系统调试检验记录 日期： 工程名称 工程地址 监理单位 联系人 联系电话 调试单位 联系人 联系电话 施工单位 联系人 联系电话 设计单位 联系人 联系电话 工 设备名称 型号 数量 出厂日期 生产厂家 备注 程 主 要 设 备 名 称 施工有无遗 留问题 调试检查项目 调试检查结果 在正常监视状态下，火灾报警信息显示及疏散指示灯显示的 调试 检验 情况 内容应与其安装的楼层（区域）一致 在火灾报警状态下，系统能在规定时间内正确接收和显示火 灾报警控制器发出的火灾报警信号 在火灾报警状态下，系统显示的报警内容应与火灾报警控制 器的报警内容一致，文字图形指示信息应正确 系统若有语音提醒功能，是否具备音响解除功能 调试人员签字 施工单位负责人 （日期） 签字（日期） 10 附录 B 编号： 多功能火灾疏散指示信息系统验收记录表 表 B 多功能火灾疏散指示信息系统验收记录 日期： 工程名称 工程地址 施工单位 负责人 分包单位 负责人 检验批容量 设备名称 工 型号 数量 出厂日期 生产厂家 备注 程 主 要 设 备 名 称 验收项目 验收结果 在正常监视状态下，火灾报警信息显示及疏散指示灯显示的 内容应与其安装的楼层（区域）一致 验收 情况 模拟一个楼层（区域）发生火灾，火灾报警信息显示及疏散 指示灯在规定时间内显示报警信息，报警信息内容与模拟的 楼层（区域）一致 在火灾报警状态下，火灾报警信息显示及疏散指示灯显示的 字体及图案交替显示的内容每次停滞显示的时间不小于规 定时间 施工单位 检查结果 监理单位 验收结论 施工员： 项目专业质量员： 年 月 日 月 日 专业监理工程师： 年 11 附录 C：人员密集场所划分 包括医院的门诊楼、病房楼，学校的教学楼、图书馆、食堂和 集体宿舍，养老院，福利院，托儿所，幼儿园，公共图书馆的 阅览室，公共展览馆、博物馆的展示厅，劳动密集型企业的生 产加工车间和员工集体宿舍，旅游、宗教活动场所，以及公众 聚集场所等。 包括宾馆、饭店、商场、集贸市场、客运车站候车室（含 城市轨道交通）、客运码头候船厅、民用机场航站楼、体 育场馆、会堂，以及公共娱乐场所等。 人 员 密 集 场 所 公 众 聚 集 场 所 公 共 娱 乐 场 所 包括具有文化娱乐、健身休闲功能并向公众开放的室 内场所，包括影剧院、录像厅、礼堂等演出、放映场 所，舞厅、卡拉 OK 厅等歌舞娱乐场所，具有娱乐功能 的夜总会、音乐茶座和餐饮场所，游艺、游乐场所， 保龄球馆、旱冰场、桑拿浴室等营业性健身、休闲场 所（注：公共娱乐场所包括歌舞娱乐放映游艺场所）。 歌 舞 娱 乐 放 映 游 艺 场 所 根据《建规》5.4.9 条条文说明，歌舞娱乐放映 游艺场所为歌厅、舞厅、录像厅、夜总会、卡 拉 OK 厅和具有卡拉 OK 功能的餐厅或包房、各 类游艺厅、桑拿浴室的休息室和具有桑拿服务 功能的客房、网吧等场所，包括足疗店，不包 括电影院和剧场的观众厅（注：根据《建筑设 计防火规范》国家标准管理组回复（建规字 〔2019〕1 号），足疗店消防设计应按歌舞娱乐 放映游艺场所处理）。 12 本标准用词说明 1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用 词说明如下： 1） 表示很严格，非这样做不可的用词： 正面词采用“必须”，反面词采用“严禁”； 2） 表示严格，在正常情况下均应这样做的用词： 正面词采用“应”，反面词采用“不应”或“不得”； 3） 表示允许稍有选择，在条件许可时首先应这样做的用词： 正面词采用“宜”，反面词采用“不宜” ； 4） 表示有选择，在一定条件下可以这样做的用词，采用“可”。 2 条文中指明按其他有关标准执行的写法为： “应符合……的规定” 或“应按……执行”。 13 引用标准名录 1 2 3 4 5 6 7 8 《消防安全标志》GB 13495 《消防安全标志设置要求》GB 15630 《消防应急照明和疏散指示系统》GB 17945 《建筑设计防火规范》GB 50016 《火灾自动报警系统设计规范》GB 50116 《火灾自动报警系统施工及验收规范》GB 50166 《消防应急照明和疏散指示系统技术标准》GB 51309 《建设工程消防验收评定规则》XF 836 14 黑龙江省地方标准 多功能火灾疏散指示信息系统技术规程 DB23/T XXXX-2021 条 文 说 明 15 制 订 说 明 《多功能火灾疏散指示信息系统技术规程》 DB 23/T XXXX－2021 经黑龙江省住房和城乡建设厅 20XX 年 XX 月 XX 日以第 XX 号公告 批准发布。 为使本标准达到科学性、可操作性的目标要求，编制组认真总结 了相关标准、规范、条例的实施情况，多次征求意见，并参考了国 内外先进经验。 本标准涵盖了多功能火灾疏散指示信息系统由设计到验收的具 体要求，为便于各建设单位、监理单位、设计单位、施工单位等相 关人员在使用本标准时能正确理解和执行本规定， 《黑 龙 江 省 住 房 和 城 乡 建 设 厅 》编制组按章、节、条顺序编制了本标准的条文说 明，对条文规定的目的、依据进行了说明。但是，本条文说明不具 备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规 定的参考。 16 1 总 则 1. 0. 1 多功能火灾疏散指示信息系统是集中控制型消防应急 照明和疏散指示系统的延伸，旨在对人员密集场所的疏散指示标志 功能性进行扩展，在发生火灾时,为人员疏散和消防作业提供有效正 确疏散指示引导的建筑消防系统。系统应用的合理设计，即系统类 型和系统部件的正确选择、系统部件的合理设置和安装、灯具供配 电的合理设计及系统有效地维护管理，对保证系统在发生火灾时能 有效为建、构筑物中的人员在疏散路径上提供火灾发生位置及当前 所处位置信息、提供准确的疏散导引信息，从而有效保障人员的安 全疏散，都有十分重要的作用和意义。 1. 0. 2 本条同时规定了多功能火灾疏散指示信息系统的选用 原则。人员密集场所及建筑规模较大的建、构筑物，这些场所普遍 具有建筑规模大、使用性质复杂、火灾危险性高、疏散路径复杂等 特点，发生火灾时人员安全疏散的难度较大。设置多功能火灾疏散 指示信息系统时，系统控制主机可以根据火灾发生、发展及蔓延情 况按预设逻辑和时序控制其所配接的多功能火灾疏散指示灯转入应 急点亮状态，显示着火位置信息、所处楼层位置信息、安全疏散方 向指引信息，为人员安全疏散及灭火救援提供正确的指示导引信息， 从而有效保障人员的快速、安全疏散；同时，系统主机能够实时监 测其所配接灯具、应急照明集中电源、应急照明配电箱或分配电装 置的工作状态，及时提示消防控制室的消防安全管理人员对存在故 障的系统部件进行维修、更换，以确保系统在火灾等紧急情况下能 够可靠动作，从而发挥系统应有的消防功能。因此，人员密集场所 应选择多功能火灾疏散信息系统。其它场所为了人员的安全有效疏 散、提升建筑内部形象档次和系统的的日常维护也可选择多功能火 灾疏散信息系统。 1. 0. 3 多功能火灾疏散指示信息系统具有消防应急照明和疏 17 散指示系统的功能，在工程应用中除应符合本标准外，还应符合国 家有关法律法规的规定和要求。例如系统选用的消防应急灯具、应 急照明控制器、应急照明集中电源、应急照明分配电装置等系统部 件需符合国家强制性产品标准《消防应急照明和疏散指示系统》 （GB 17945）要求等相关市场准入制度的要求方能进行销售；设计、施工、 调试、验收等应符合《消防应急照明和疏散指示系统技术标准》 （GB51309）的相关规定。 18 2 术 语 2 . 0 .1 多功能火灾疏散指示灯是为人员疏散、消防作业提供疏散 指引信息的灯具，同时具有可显示火灾位置信息、当前楼层信息和 改变疏散指引信息的多功能标志灯具，须符合《消防应急照明和疏 散指示系统》（GB 17945）的相关标准。 2 . 0 .2 控制并显示多功能火灾疏散指示灯具、应急照明电源、应 急照明分配电装置及相关附件等工作状态的装置；能与火灾报警控 制器联动，且必须具有接收火灾报警数据信息接口，实现火灾报警 信息显示。 2 . 0 .3 多功能火灾疏散指示信息系统是一种辅助人员安全疏散的 建筑消防系统，由多功能火灾疏散指示灯具及相关装置构成，其主 要功能是在火灾等紧急情况下，为人员的安全疏散和灭火救援行动 提供火灾报警位置信息以及必要正确的疏散指示信息。 城市建设突飞猛进，高层建筑和大型综合性公共建筑越来越多， 建筑楼宇不断追求人性化、舒适化，高效率地利用地上与地下的空 间，已成为一个重大的课题。建筑物内部结构趋向复杂化，一般都 安装有电梯或扶梯，人们习惯于使用这些设备上下楼，很多人都不 知道疏散楼梯间的位置和自己所处的位置，尤其是一些公共建筑物 内聚集的人群来自不同的地方，他们不一定熟悉建筑物内的环境。 一旦发生火灾，如果没有有效的疏散指示标志的指示，人们很难找 到疏散方向。有效的疏散指示标志系统能够指引人们确定正确的疏 散方向，避免盲目逃生，减少疏散时间。分析国内曾发生的多起造 成严重后果的公共场所火灾，譬如 2015 年 2 月 5 日广东惠东义乌商 场发生火灾致 17 人死亡，2021 年 4 月 6 日安徽池州铜锣湾商业广场 发生火灾致 4 人死亡，原因之一就是发生火灾后场所内缺乏相应的 应急疏散措施。火灾受灾人员由于周围环境或烟雾影响而无法确定 自己的位置和疏散楼梯的位置，从而无法确定正确的逃生路线，往 19 往是随着人流盲目寻找逃生路径，很多情况下浪费了逃生的宝贵时 间。因此疏散设施的缺陷、火灾时信息显示的缺乏、疏散指示不明 确，是造成群死群伤火灾事故的重要原因之一。 城市综合体功能多样、人员密集，平面布局呈现出“长”和“深” 的特点，火灾情况下人员无法快速直接到达室外安全空间，有必要 针对综合体强化智能辅助疏散技术。多功能火灾疏散指示信息系统 基于内嵌蓝牙模块、RSSI 信号强度定位等无线电技术，综合考虑时 间、空间、百人宽度、单股人流宽度、人流通过速率等指标，利用 大数据算法优化原理，在无公网、无 GPS、无 GSM 网络时，以自主 研发的 SVE 三维可视化场景编辑器为依托，快速绘制场景地图和导 航路线，利用多媒体向用户呈现三维建筑格局，实现人员定位、室 内 3D 寻路、多媒体信息展示、路径优化等功能。多功能火灾疏散指 示信息系统为火警信息显示、安全疏散和室内导航定位技术引入了 全新的理念，在传统的消防应急照明和疏散指示系统上进行提升， 并引入室内导航系统， 多功能火灾疏散指示信息系统是集中控制型消防应急照明和疏 散指示系统的延伸，旨在对人员密集场所的疏散指示标志功能性进 行扩展，在发生火灾时,为人员疏散和消防作业提供有效正确疏散指 示引导的建筑消防系统。系统应用的合理设计，即系统类型和系统 部件的正确选择、系统部件的合理设置和安装、灯具供配电的合理 设计及系统有效地维护管理，对保证系统在发生火灾时能有效为建、 构筑物中的人员在疏散路径上提供火灾发生位置及当前所处位置信 息、提供准确的疏散导引信息，从而有效保障人员的安全疏散，都 有十分重要的作用和意义。 20 3 基本规定 3. 0 . 1 多功能火灾疏散指示信息系统属于集中控制型消防应急照 明和疏散指示系统，除应符合本标准外，还应符合国家强制性产品 标准《消防应急照明和疏散指示系统》 （GB 17945）和相关市场准入 制度的要求；设计、施工、调试、验收等应符合《消防应急照明和 疏散指示系统技术标准》（GB51309）的相关规定。 3.0 .2 人员密集场所人员比较集中且数量多，疏散时在门口附近往 往会发生拥堵现象，大部分人对现场情况不熟悉，容易出现盲目逃 生和从众逃生心理。为了保障人员密集场所的人员疏散，在人员密 集场所的人员能够快速识别疏散出口、安全出口的位置和方位，同 时了解自己所处的楼层位置和着火点发生位置。 3. 0 . 3 本条对多功能火灾疏散指示信息系统与火灾自动报警系统 的联动关系作出要求，在火灾报警状态下保障多功能火灾疏散指示 灯实时显示着火位置信息，系统能根据着火点位置执行疏散预案， 生成最佳疏散路径，有效引导建、构筑物内人员快速疏散；正常状 态下，实时监视每个多功能火灾疏散指示灯的状态，控制并显示疏 散方向和楼层指示信息交替显示。 3. 0. 4 考虑到新建、改建、扩建等各种工程实施的多样性，同一建 筑物内应该设置同一品牌产品系统，保障火灾发生时同一建筑内的 疏散预案执行完整并能同步，达到对人员快速有效疏散的目的，避 免因执行预案不同导致误导人员疏散而造成损失。 3. 0 . 5 本条对多功能火灾疏散指示灯的设置进行了要求。 3. 0 . 6 本条对多功能火灾疏散指示灯的语音功能进行了规定，规避 对火灾声光警报器和消防广播的干扰 3. 0 . 7 本条对多功能火灾疏散指示灯在设置为借用防火分区入口 处设置的出口标志灯时进行了切换显示信息的规定。参照《消防应 急照明和疏散指示系统技术标准》 （GB51309）的要求，当设置在借 21 用防火分区的疏散出口时，正常状态下显示出口指示标志，当被借 用的防火分区发生火灾时，能切换显示为“禁止入内”，须保障系统 主机与火灾自动报警系统的联动火警数据（或干节点信号）准确； 楼梯间每层应设置多功能火灾疏散指示灯灯，以便于人员在楼梯间 疏散时能准确识别所在的楼层、着火点位置等。 3. 0 . 8 参照《消防应急照明和疏散指示系统技术标准》（GB51309） 的要求。 22 4 系统设计 4. 1 一般规定 4 . 1 .1 多功能火灾疏散指示信息系统属于《消防应急照明和疏散 指示系统技术标准》 （GB51309）中定义的集中控制型系统，本标准 主要对人员密集型场所和其它场所设置的多功能火灾疏散指示系统 作出的相关规定，系统的组成和设计应按《消防应急照明和疏散指 示系统技术标准》（GB51309）第 3 章的规定进行设计。 4 . 1 .2 本条考虑了多功能火灾疏散指示信息系统与集中控制型消 防应急照明和疏散系统功能和系统组成的共同点和不同点出现的不 同应用方式。 4 . 1 .3 本条定义了多功能火灾疏散指示灯功能性设计要求。 4 . 1 .4 本条对具有语音功能的灯具进行要求。 4 . 1 .5 本条对控制器的功能进行要求。 4 . 1 .6 本条对控制器的功能进行要求。 4 . 1 .7 本条对多功能火灾疏散指示信息系统应具有的调度指挥功 能。即消防指挥人员可通过系统主机控制现场指示灯的显示，达到 疏散有效路径的切换，应对火灾现场的复杂变化环境。 4 . 1 .8 火灾信息显示型标志灯作为疏散标志灯，应能实时显示疏 散方向，符合国家标准规范对疏散标志等的要求。 4 . 1 .9 考虑火灾发生时实际现场情况判定是否具备疏散条件，参 照防火卷帘控制要求，符合实际应用意义。 4.2 4 . 2 .1 4 . 2 .2 系统设置 本条规定了多功能火灾疏散指示灯安装位置。 本条规定了系统的设置应满足现行国家相关标准的要求。 23 4 . 2 .3 本条对应本规程 4.1.9 要求，对设置要求进行规定。 4.3 参数配置 4 . 3 .1 本条规定了系统布线的标准依据，应符合《消防应急照明 和疏散指示系统》技术标准中的规定。 4 . 3 .2 本条规定了系统接地设计的标准依据，应符合《消防应急 照明和疏散指示系统技术标准》（GB51309）中的规定。 24 5 安装调试 5 . 0 .1 本条对系统安装要求进行基本的规定。 5 . 0 .2 本条对系统安装具备条件进行了规定。 5 . 0 .3 本条对设计变更情况的出现提出解决方案。 5 . 0 .4 本条对系统调试进行基本的规定。 5 . 0 .5 本条对系统设备材料进场进行基本的规定。 5 . 0 .6 本条考虑了多功能火灾疏散指示灯安装在轻质墙上等现场 实际安装情况处理要求进行规定。 5 . 0 .7 本条属于完善条文。 5 . 0 .8 本条属于完善条文。 5 . 0 .9 本条对多功能火灾疏散指示信息系统的安装调试安提供检 查要求点进行规定，参照了《消防应急照明和疏散指示系统技术标 准》（GB51309）区分了不同应用场所响应时间。 25
