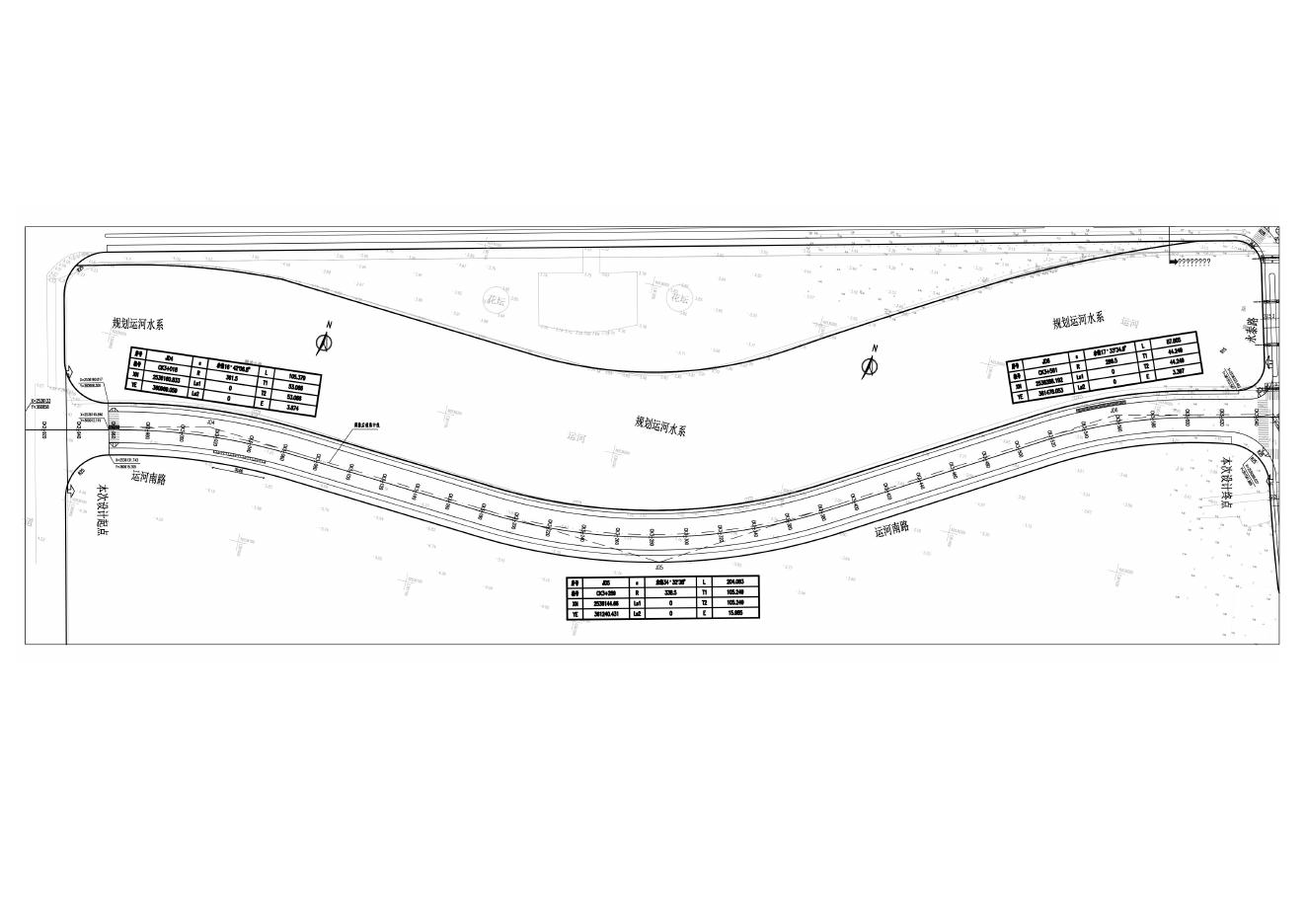

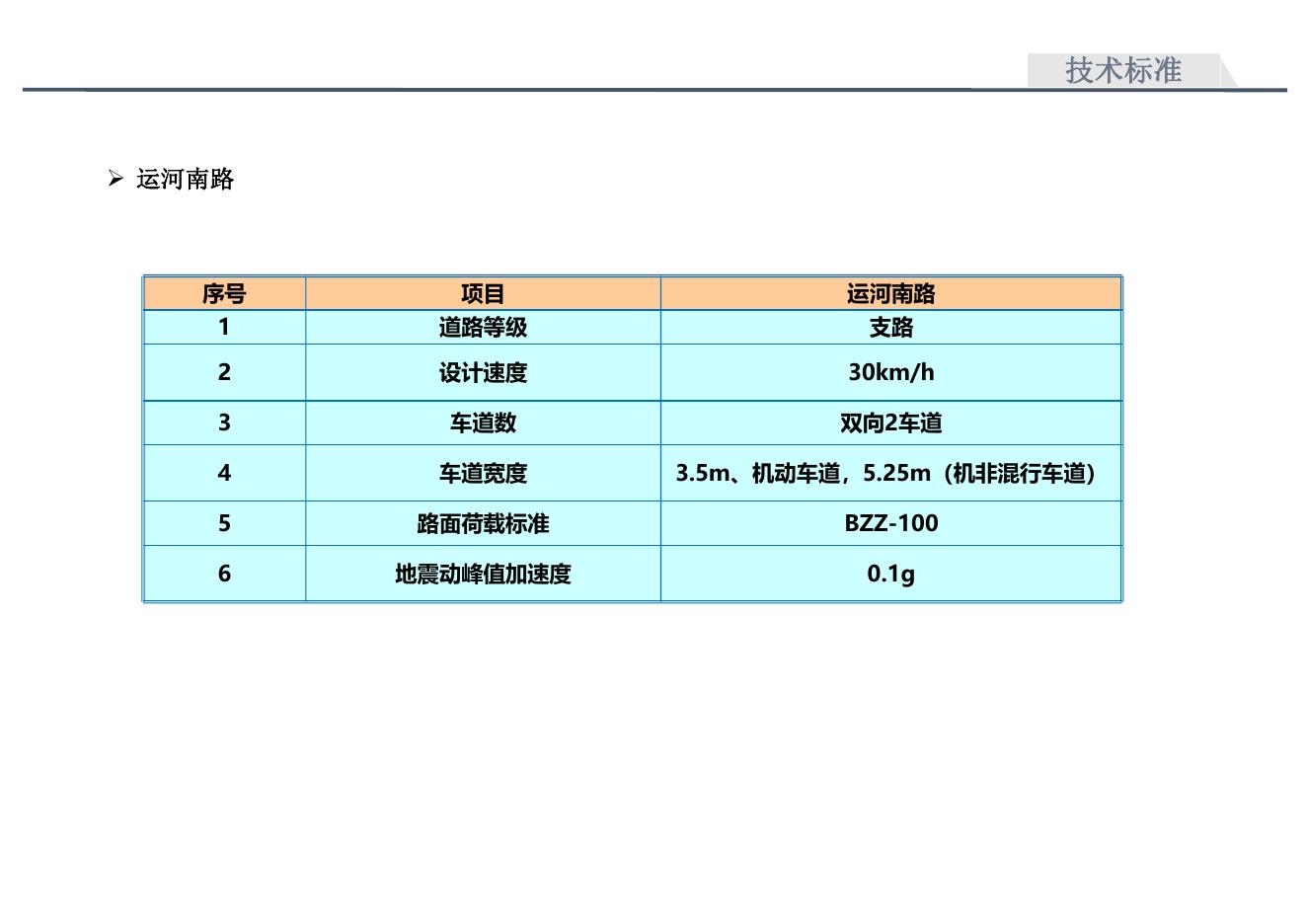

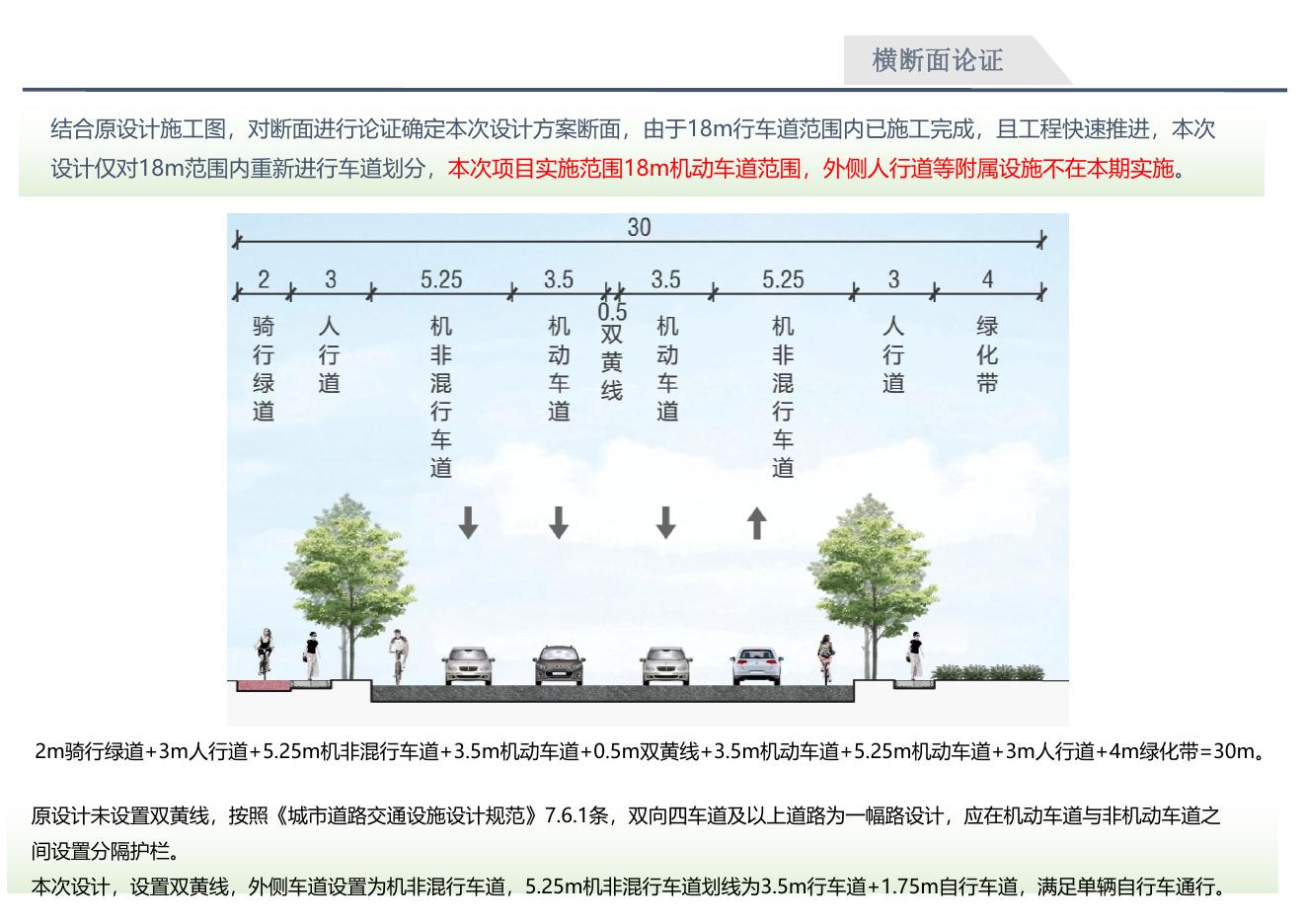

01 项目概况 PROJECT OVERVIEW 根据规划设计方案,运河南路宽30米，设计行车速度30Km/h，城市支路标准。 本次项目实施范围为18m机动车道范 围，外侧人行道等附属设施不在本次实施。 N 现状机动车道18m宽度范围内已于2021.05建成水稳基层，本次设计沥青路面加铺，起于东海大道自西向东终于永泰路， 全长约为680米，道路建设衔接东西两个交叉口。 新时代市民广场项目（配套道路工程）项目主要工程内容为路面加铺工程、排水工程、标线工程。 其余附属设施人行道、骑行绿道、标志标牌、照明设施等纳入后期建设中。 螺 河 技术标准 Ø 运河南路 序号 项目 运河南路 1 道路等级 支路 2 设计速度 30km/h 3 车道数 双向2车道 4 车道宽度 3.5m、机动车道，5.25m（机非混行车道） 5 路面荷载标准 BZZ-100 6 地震动峰值加速度 0.1g 横断面论证 结合原设计施工图，对断面进行论证确定本次设计方案断面，由于18m行车道范围内已施工完成，且工程快速推进，本次 设计仅对18m范围内重新进行车道划分，本次项目实施范围18m机动车道范围，外侧人行道等附属设施不在本期实施。 2m骑行绿道+3m人行道+5.25m机非混行车道+3.5m机动车道+0.5m双黄线+3.5m机动车道+5.25m机动车道+3m人行道+4m绿化带=30m。 原设计未设置双黄线，按照《城市道路交通设施设计规范》7.6.1条，双向四车道及以上道路为一幅路设计，应在机动车道与非机动车道之 间设置分隔护栏。 本次设计，设置双黄线，外侧车道设置为机非混行车道，5.25m机非混行车道划线为3.5m行车道+1.75m自行车道，满足单辆自行车通行。
