优利德UT151C数字万用表使用说明书

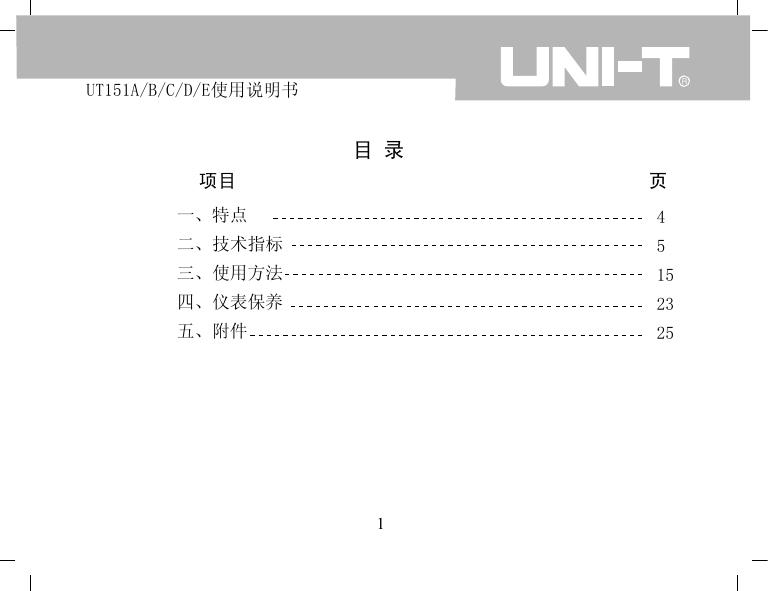

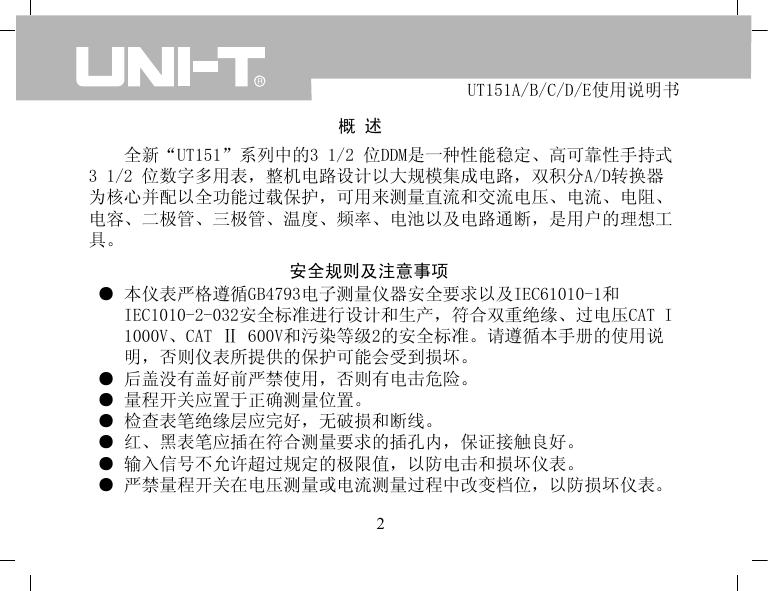

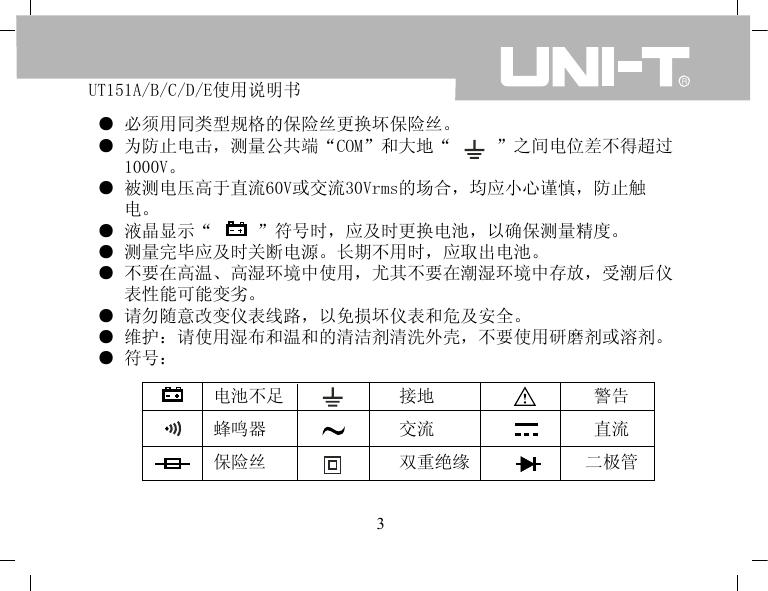

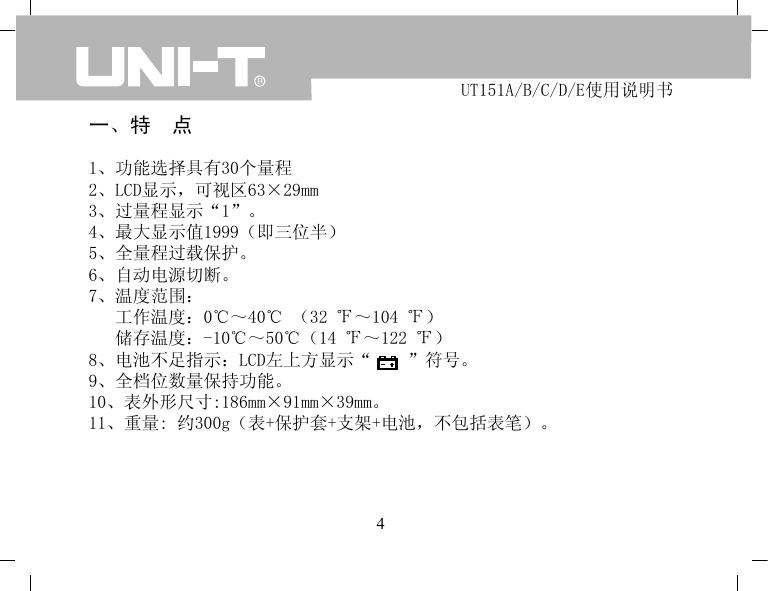

序 言 尊敬的用户： 您好！感谢您选购全新的优利德仪器，为了正确使用本仪 器，请您在本仪器使用之前仔细阅读本说明书全文，特别是有 关“安全注意事项”的部分。如果您已经阅读完本说明书全文， 建议您将此说明书进行妥善保管，以便在将来的使用过程中进行 查阅。 UT151A/B/C/D/E使用说明书 目 录 项目 页 一、特点 4 二、技术指标 5 三、使用方法 15 四、仪表保养 23 五、附件 25 1 UT151A/B/C/D/E使用说明书 概 述 全新“UT151”系列中的3 1/2 位DDM是一种性能稳定、高可靠性手持式 3 1/2 位数字多用表，整机电路设计以大规模集成电路，双积分A/D转换器 为核心并配以全功能过载保护，可用来测量直流和交流电压、电流、电阻、 电容、二极管、三极管、温度、频率、电池以及电路通断，是用户的理想工 具。 安全规则及注意事项 ● 本仪表严格遵循GB4793电子测量仪器安全要求以及IEC61010-1和 IEC1010-2-032安全标准进行设计和生产，符合双重绝缘、过电压CAT I 1000V、CAT Ⅱ 600V和污染等级2的安全标准。请遵循本手册的使用说 明，否则仪表所提供的保护可能会受到损坏。 ● 后盖没有盖好前严禁使用，否则有电击危险。 ● 量程开关应置于正确测量位置。 ● 检查表笔绝缘层应完好，无破损和断线。 ● 红、黑表笔应插在符合测量要求的插孔内，保证接触良好。 ● 输入信号不允许超过规定的极限值，以防电击和损坏仪表。 ● 严禁量程开关在电压测量或电流测量过程中改变档位，以防损坏仪表。 2 UT151A/B/C/D/E使用说明书 ● 必须用同类型规格的保险丝更换坏保险丝。 ● 为防止电击，测量公共端“COM”和大地“ ”之间电位差不得超过 1000V。 ● 被测电压高于直流60V或交流30Vrms的场合，均应小心谨慎，防止触 电。 ● 液晶显示“ ”符号时，应及时更换电池，以确保测量精度。 ● 测量完毕应及时关断电源。长期不用时，应取出电池。 ● 不要在高温、高湿环境中使用，尤其不要在潮湿环境中存放，受潮后仪 表性能可能变劣。 ● 请勿随意改变仪表线路，以免损坏仪表和危及安全。 ● 维护：请使用湿布和温和的清洁剂清洗外壳，不要使用研磨剂或溶剂。 ● 符号： 电池不足 接地 警告 蜂鸣器 交流 直流 保险丝 双重绝缘 3 二极管 UT151A/B/C/D/E使用说明书 一、特 点 1、功能选择具有30个量程 2、LCD显示，可视区63×29mm 3、过量程显示“1”。 4、最大显示值1999（即三位半） 5、全量程过载保护。 6、自动电源切断。 7、温度范围： 工作温度：0℃～40℃ （32 ℉～104 ℉） 储存温度：-10℃～50℃（14 ℉～122 ℉） 8、电池不足指示：LCD左上方显示“ ”符号。 9、全档位数量保持功能。 10、表外形尺寸:186mm×91mm×39mm。 11、重量: 约300g（表+保护套+支架+电池，不包括表笔）。 4 UT151A/B/C/D/E使用说明书 二、技术指标 准确度：±（α％读数+字数）,保证期为1年。 环境温度：23℃±5℃ 相对湿度：〈75% 2-1、直流电压 量程 分辨力 200mV 2V 20V 200V 100μV 1mV 10mV 100mV 1000V 1V UT151A UT151B 准 确 UT151C 度 UT151D UT151E ±(0.5%+1) ±(0.8%+2) 输入阻抗：所有量程为10MΩ。 过载保护：对于200mV量程为250V DC或AC有效值。 其余量程为750Vrms 或1000Vp-p峰值。 5 UT151A/B/C/D/E使用说明书 2-2、交流电压 量 程 2V 20V 200V 750V 分辨力 1mV 10mV 100mV 1V UT151A 准 确 度 UT151B UT151C ± (0.8%+3) ±(1.5%+5) 输入阻抗：所有量程为10MΩ。 频率范围：40Hz-400Hz。 过载保护：750Vrms或1000Vp-p 峰值。 显 示：平均值（正弦波有效值）。 6 UT151D UT151E UT151A/B/C/D/E使用说明书 2-3、直流电流 量程 分辨力 200μA 2mA 20mA 200mA 20A 0.1μA 1μA 10μA 100μA 10mA 准 确 度 UT151A UT151B UT151C UT151D ±(0.8%+1) ---± (0.8%+1) ---± (0.8%+1) ± (1.5%+1) ± (2.0%+5) 过载保护:200mA自恢复保险丝(20A量程无保险丝)。 最大输入电流：20A(10A以上电流测量时间应不超过15秒)。 测量电压降：满量程为200mV。 7 UT151E ---- UT151A/B/C/D/E使用说明书 2-4、交流电流 量程 200μA 2mA 20mA 200mA 20A 分辨力 0.1μA 1μA 10μA 100μA 10mA 准 确 UT151A UT151B UT151C ± (1.0%+3) ± (1.0%+3) ---± ± (1.8%+3) ± (3.0%+5) 度 UT151D ------(1.0%+3) 过载保护：200mA自恢复保险丝(20A量程无保险丝)。 最大输入电流：20A(10A以上电流测量时间应不超过15秒)。 测量电压降：满量程为200mV。 显示：平均值（正弦波有效值）。 8 UT151E UT151A/B/C/D/E使用说明书 2-5、电阻 准 确 度 量 程 分辨力 UT151A UT151B UT151C UT151D UT151E 200Ω 0.1Ω ±(1.2%+2) 2kΩ 1Ω 20kΩ 10Ω ±(1.0%+2) 200kΩ 100Ω 2MΩ 1kΩ ±(1.2%+2) 20MΩ 10kΩ ± (1.5%+2) ---± (1.5%+2) 200MΩ 100kΩ ±[5.0%(读数-10)+10] ±[5.0%(读数-10)+10] 开路电压：≤700mV(200MΩ量程，开路电压约为2.8V）。 过载保护：所有量程250V DC或AC有效值。 注 意：在200MΩ档，表笔短路，显示器显示10个字是正常的，在测 量中应从读数中减去这10个字。 200MΩ档测量相对湿度≤65％ 9 UT151A/B/C/D/E使用说明书 2-6、电容 量程 分辨力 2nF 20nF 200nF 2μF 200μF 1pF 10pF 100pF 1nF 10nF 准 确 度 UT151A UT151B UT151C UT151D ---±(4.0%+3) ------±(4.0%+3) ---±(4.0%+3) ---±(4.0%+3) ±(5.0%+4)* 测试信号为：约400Hz 40mVrms. *UT151A测量电容值>100uF，读数仅供参考。 UT151B/C/D/E测量电容值>30uF，读数仅供参考。 10 UT151E UT151A/B/C/D/E使用说明书 2-7、频率 准 量程 2kHz 20kHz 分辨力 UT151A 1Hz 10Hz UT151B ----- 确 度 UT151C UT151D UT151E ±(2.0%+5) --±(1.5%+5) 输入幅度：200mV≤输入幅度≤5V (2KHz) 200mV≤输入幅度≤20V (20KHz) 过载保护：250Vrms 11 UT151A/B/C/D/E使用说明书 2-8、温度 量 程 分辨力 TEMP ℃ -40℃～0℃ 1℃ (-40℃～1000℃) 0℃～400℃ 400℃～1000℃ TEMP ℉ -40℉～32℉ (-40℉～1832℉) 32℉～752℉ 2℉ 752℉～1832℉ 12 准确度 UT151C UT151E ±(3%+7) ±(1%+3) ±2.5% ±(3%+10) ±(1%+4) --±(1.5%+15) UT151A/B/C/D/E使用说明书 2-9、二极管和蜂鸣连续性测试 量程 说 明 显示二极管正向电压值 单位“mV” (近似值), 导通电阻≤10Ω时机内蜂鸣器响, >10Ω时可响可不响，显示电阻近 似值，单位“Ω” 测试条件 正向直流电流约1mA 反向直流电压约2.8V 开路电压约2.8V 过载保护：250V DC或AC有效值。 2-10、晶体管hFE测试 量 程 hFE 说 明 可测NPN型或PNP型晶体管hFE参数, 显示范围：0-1000β 13 测试条件 基极电流约10μA, Vce约2.8V UT151A/B/C/D/E使用说明书 2-11、电池测量（仅UT151A) 量程 分辨力 准 12V 9V 10mV 10mV 确 度 ±(2.5%+2) 1.5V 10mV 说明 内置负荷电阻：240Ω 内置负荷电阻：1.8KΩ 内置负荷电阻：30Ω 过载保护：315mA/250V保险丝。 必须用同类型规格的保险丝更换坏保险丝 14 UT151A/B/C/D/E使用说明书 三、使用方法 操作前注意事项： 1）将POWER开关按下，检查9V电池，如果电池电压不足，“ ”将显示 在显示器上，这时则需更换电池。 2）测试笔插孔旁边的“ ”符号，表示输入电压或电流不应超过示值， 这是为了保护内部线路免受损伤。 3）测试之前，功能开关应置于你所需要的量程。 4）认识仪表: ① 电源开关 ② 电容测试座 ③ LCD显示器 ④ 数据保持 ⑤ 功能开关 ⑥ 晶体管测试座 ⑦ 输入插座 15 UT151A/B/C/D/E使用说明书 图1 16 UT151A/B/C/D/E使用说明书 3-1直流电压测量 1、将黑色笔插入COM插孔，红表笔插入V插孔。 2、将功能开关置于 量程范围，并将测试表笔并接到待测电源或负载 上，红表笔所接端子的极性将同时显示。 注 意 1) 如果不知被测电压范围。将功能开关置于最大量程并逐渐下调。 2) 如果显示器只显示“1”，表示过量程，功能开关应置于更高量程。 3) “ ”表示不要输入高于1000V的电压，显示更高的电压值是可能的， 但有损坏内部线路的危险。 4) 当测量高电压时要格外注意避免触电。 3-2交流电压测量 1、将黑表笔插入COM插孔，红表笔插入V插孔。 2、将功能开关置于V 量程范围，并将测试表笔并接到待测电源或负载上。 注 意 1) 参看直流电压注意1、2、4。 2) “ ”表示不要输入高于750V有效值的电压，显示更高的电压值是可 17 UT151A/B/C/D/E使用说明书 能的，但是有损坏内部线路的危险。 3-3直流电流测量 1、将黑表笔插入COM插孔，当测量最大值为200mA 以下的电流时，红表笔插 入mA插孔。当测量最大值为20A的电流时，红表笔插入20A插孔。 2、将功能开关置A 量程，并将测试表笔串联接入到待测负载回路里，电 流值显示的同时，将显示红表笔的极性。 注 意 1) 如果使用前不知道被测电流范围，将功能开关置于最大的量程并逐渐下 调。 2) 如果显示器只显示“1”，表示过量程，功能开关应置于更高量程。 3) “ ”表示最大输入电流为200mA，自恢复保险丝能有效保护电路和保 险丝不被烧坏，20A量程无保险丝保护。 3-4交流电流的测量 1、将黑表笔插入COM插孔，当测量最大值为200mA 以下的电流时，红表笔插 入mA插孔。当测量最大值为20A的电流时，红色笔插入A插孔。 18 UT151A/B/C/D/E使用说明书 2、将功能开关置于A 量程，并将测试表笔串联接入到待测负载回路里。 注 意 1)参看直流电流测量注意1、2、3。 3-5电阻测量 1、将黑表笔插入COM插孔，红表笔插入Ω插孔。 2、将功能开关置于Ω量程，将测试表笔并接到待测电阻上。 注 意 1) 如果被测电阻值超出所选择量程的最大值，将显示过量程“1”，应选择 更高的量程，对于大于1MΩ或更高的电阻，要几秒种后读数才能稳定， 对于高阻值读数这是正常的。 2) 当无输入时，例如开路情况，仪表显示为“1”。 3) 当检查内部线路阻抗时，被测线路必须所有电源断开，电容电荷放尽。 4) 200MΩ短路时有10个字，测量时应从读数中减去，如测100MΩ电阻时， 显示为101.0，10个字应被减去。 19 UT151A/B/C/D/E使用说明书 3-6、电容测试 连接待测电容之前，注意每次转换量程时复零需要时间，有漂移读数存 在不会影响测试精度。 注 意 1) 仪器本身虽然对电容档设置了保护，但仍须将待测电容先放电然后进行 测试，以防损坏本表或引起测量误差。 2) 测量电容时，将电容插入电容测试座中。 3) 测量大电容时稳定读数需要一定的时间。 4) 单位：1pF=10-6μF,1nF=10-3μF。 3-7、频率测量 1、将红表笔插入Hz插孔，黑表笔插入COM插孔。 2、将功能开关置于kHz量程，并将测试笔并接到频率源上，可直接从显示器 上读取频率值。 3-8、温度测量 1、测量温度时，将热电偶传感的冷端（自由端）插入温度测试座中，请注 20 意极性。热电偶的工作端（测温端）置於待测物上面或内部，可直接从显示 器上读数，其单位为摄氏℃或者华氏℉。 3-9、二极管测试及蜂鸣器的连续性测试 1、将黑色表笔插入COM插孔，红表笔插入VΩ插孔（红表笔极性为“+”）将 功能开关置于“ 、 ”档，并将表笔连接到待测二极管，读数为二 极管正向压降的近似值。 2、将表笔连接到待测线路的两端，如果两端之间电阻值低于约10Ω，内置 蜂鸣器发声。 3-10、晶体管hFE测试 1、将功能开关置hFE量程。 2、确定晶体管是NPN或PNP型，将基极、发射极和集电极分别插入面板上相 应的插孔。 3、显示器上将显示hFE的近似值，测试条件： Ib≈10μA , Vce≈2.8V。 21 UT151A/B/C/D/E使用说明书 3-11、自动电源切断使用说明 1、仪表设有自动电源切断电路，当仪表工作时间约15分钟左右，电源自动 切断，仪表进入睡眠状态，这时仪表约消耗7μA的电流。 2、当仪表电源切断后若要重新开起电源，请重复按动电源开关两次。 22 UT151A/B/C/D/E使用说明书 四、仪表保养 该数字万用表是一台精密电子仪器，不要随意更改线路，并注意以下几点： 1、不要接高于1000V直流电压或高于750V交流有效值电压。 2、不要在功能开关处于“电流档位”、“Ω”和“ 、 ”位置时， 将电压源接入。 3、在电池没有装好或后盖没有上紧时，请不要使用此表。 4、只有在测试表笔移开并切断电源以后，才能更换电池或保险丝。 电池安装或更换 本产品的电力为9V电池，请参考图2，使用下列顺序安装或更换电池。 a.本产品关机，请移开位于输入端之测试棒。 b.将本产品面板朝下，并旋开电池盒螺丝，拔下电池盖，取出电池。 c.安装新的电池后，装上电池盖，并锁上螺丝即可。 23 UT151A/B/C/D/E使用说明书 图2 24 UT151A/B/C/D/E使用说明书 五、附 件 1、操作指导书 2、表笔 3、十字点式细线K型热电偶传感器 一本 一付 一套（仅UT151C和UT151E) 本说明书内容如有变更，恕不另行通知！ 25
