澳德思UEG/F-2DPDT/220V系列抗干扰继电器说明书

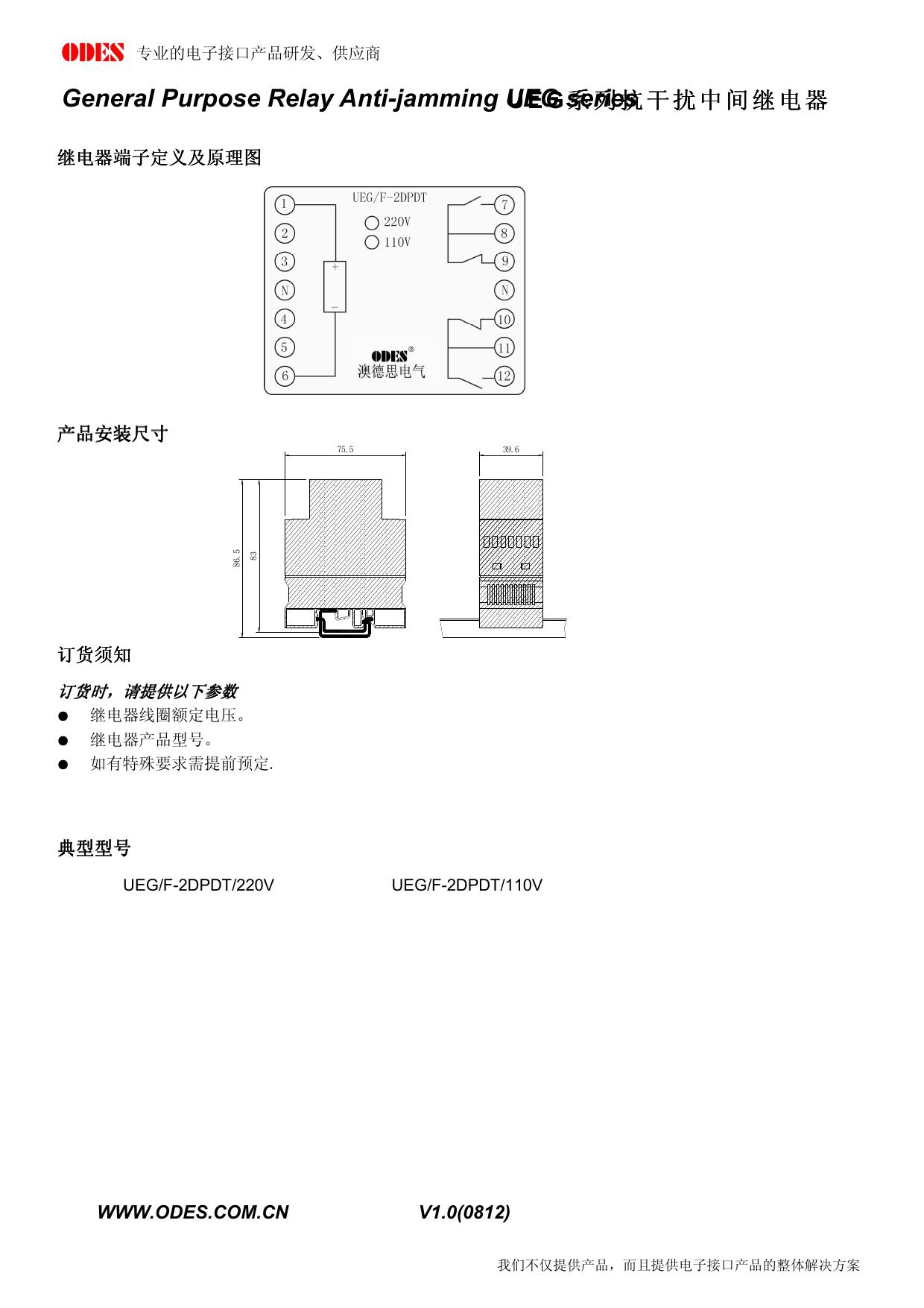

专业的电子接口产品研发、供应商 General Purpose Relay Anti-jamming UEG U E G series 系列抗干扰中间继电器 ● ● ● 电力系统和工业自动化的装置中，明确而可靠的 信号扩展和电隔离技术变得日益重要。 产品采用国际流行的轨道安装方式。 UEG/F系列抗干扰继电器应用在电力系统及工业 控制领域中，用于外界干扰较大的接点信号的重 动、采集,该型号已经通过华北电力科学研究院入 网检测。 技术参数 ● ● ● ● ● 额定工作电压（DC/AC）：220V/110V/其它 接点容量： 双接点载流容量8A 断弧容量60W（220VDC）；2000VA 动作电压：55%～70%Un可靠动作 动作时间：10ms≤t≤25ms 启动功率：≥5W ● 绝缘电阻：继电器的线圈和接点之间，线圈与外 壳之间以及接点与外壳之间用开路电压500V的兆 欧表测量绝缘电阻，正常试验大气条件下，各回 路的绝缘电阻＞20MΩ。 介质强度：继电器的线圈和接点之间，线圈与外 壳之间以及接点与外壳之间能承受频率为50Hz， 电压为1500V，历时1分钟的工频耐压试验，无击 穿、无闪络及元器件损坏现象。 技术特点 ● 根据安全运行规程规定,对于环境干扰较大的场 ● 合,重动继电器启动时,回路的启动功率必须大于 ● ● 设定的动作功率,以保证干扰脉冲电压较高时不 会发生误动。 产品的外壳吸取了国外产品的优点，采用全新的 结 构 工 艺，安 装 非 常 方 便。能 同 时 适 用 于“ ”型和“ 典型型号 ● ”型的两种常用的导轨。 UEG 继电器正常启动后，继电器自动将功率回路切 除,保证继电器正常低功耗运行。 交流22OV时，保证接点可靠不动作。 产品在设计过程中始终与工程生产和现场情况相 结合，适当的增加了空端子，以便于现场的电缆 接线和组屏过程中的转接，以提高产品使用的方 便性和可靠性。 /F -2DPDT /220V =表示UEG中间继电器 功能定义 =F表示抗干扰系列 ； 接点形式 2=2副接点 DPDT=带公共端的常开常闭接点 继电器额定工作电压 =220V额定工作电压为220VDC；=110V额定工作电压为110VDC； 命名规则 WWW.ODES.COM.CN V1.0(0812) 我们不仅提供产品，而且提供电子接口产品的整体解决方案 专业的电子接口产品研发、供应商 General Purpose Relay Anti-jamming UEG U E G series 系列抗干扰中间继电器 继电器端子定义及原理图 产品安装尺寸 39.6 83 86.5 75.5 订货须知 订货时， 订货时 ，请提供以下参数 ● ● ● 继电器线圈额定电压。 继电器产品型号。 如有特殊要求需提前预定. 典型型号 UEG/F-2DPDT/220V WWW.ODES.COM.CN UEG/F-2DPDT/110V V1.0(0812) 我们不仅提供产品，而且提供电子接口产品的整体解决方案
