BCD-565WKGPM冰箱 说明书.pdf

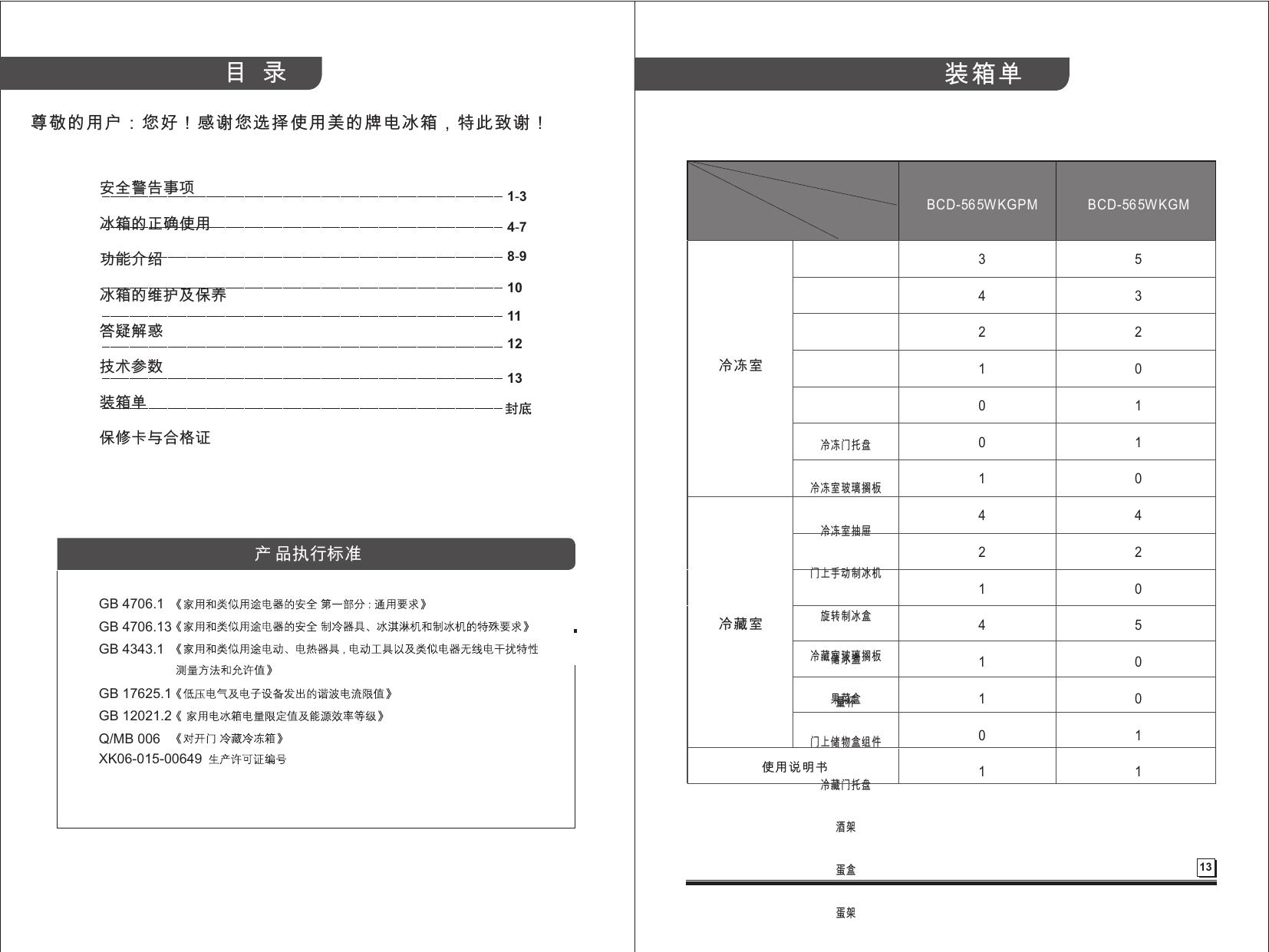

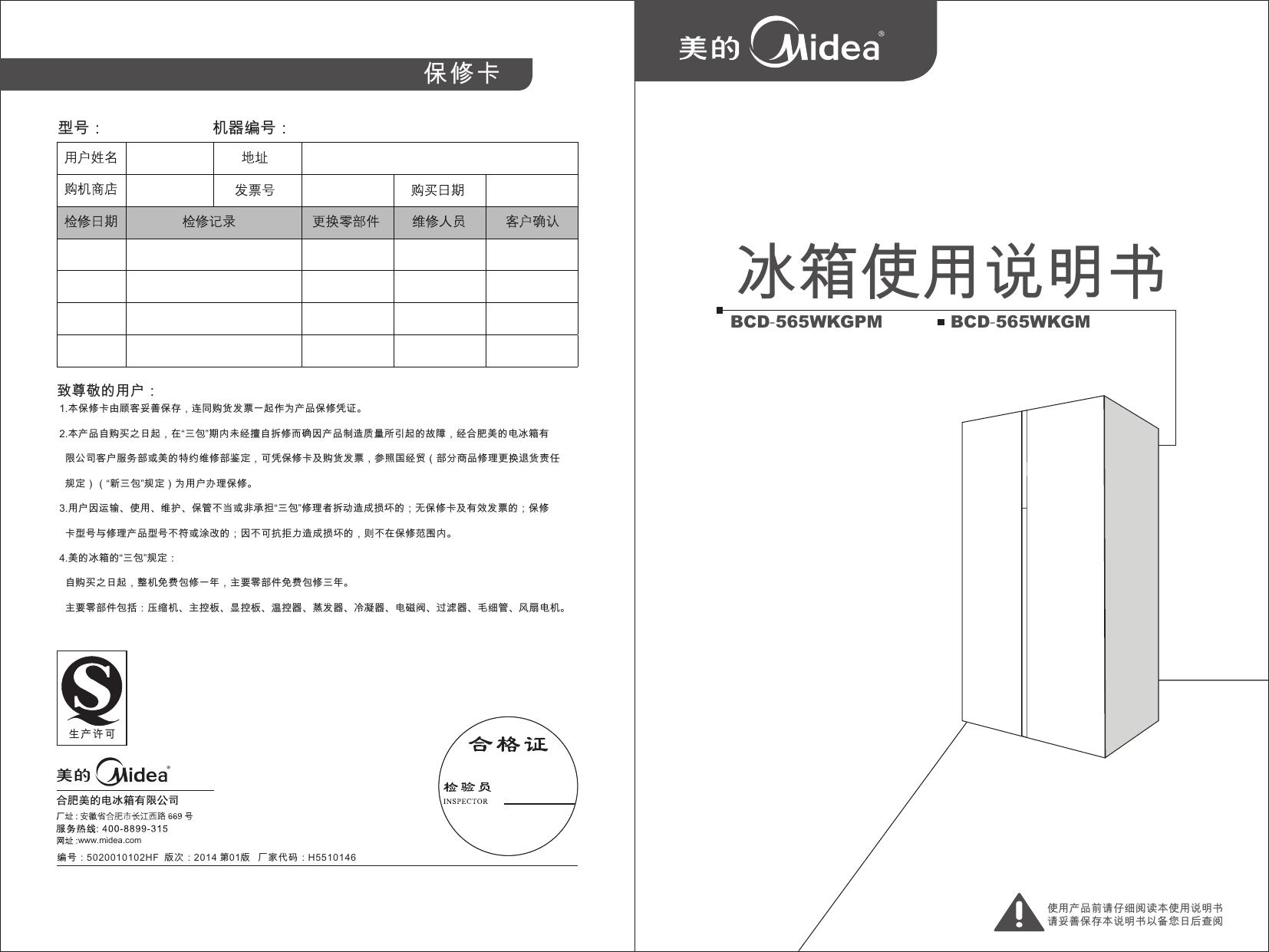

美的冰箱说明书 文件编号: 5020010102HF 文件名称: 说明书 技 术 要 求 1 .幅 面 为 ：1 4 0 X 2 1 0 m m； 2 .纸 质 ：7 0 g双 胶 纸 ； 3 .颜 色 ： 黑 色100%。 设 计 审 核 标准化 审 定 会 签 批 准 刘 峰 唐 涛 签 名 郑婵婵 胡亚洲 包林美 罗金兆 日 期 2013.09.12 2013.09.12 2013.09.12 2013.09.12 更改记录 日 2013.09.12 期 2013.09.12 签 名 1 技术参数更改 2014.02.11 郑婵婵 2 显控内容操作，库存自然消化 2014.05.19 郑婵婵 合肥美的电冰箱有限公司 保修卡 型号： 机器编号： 冰箱使用说明书 BCD-565WKGPM BCD-565WKGM 致尊敬的用户： 1.本保修卡由顾客妥善保存，连同购货发票一起作为产品保修凭证。 2.本产品自购买之日起，在“三包”期内未经擅自拆修而确因产品制造质量所引起的故障，经合肥美的电冰箱有 限公司客户服务部或美的特约维修部鉴定，可凭保修卡及购货发票，参照国经贸（部分商品修理更换退货责任 规定）（“新三包”规定）为用户办理保修。 3.用户因运输、使用、维护、保管不当或非承担“三包”修理者拆动造成损坏的；无保修卡及有效发票的；保修 卡型号与修理产品型号不符或涂改的；因不可抗拒力造成损坏的，则不在保修范围内。 4.美的冰箱的“三包”规定： 自购买之日起，整机免费包修一年，主要零部件免费包修三年。 主要零部件包括：压缩机、主控板、显控板、温控器、蒸发器、冷凝器、电磁阀、过滤器、毛细管、风扇电机。 生产许可 www.midea.com 编号 ：5020010102HF 版次 ：2014 第01版 厂家代码：H5510146 使用产品前请仔细阅读本使用说明书 请妥善保存本说明书以备您日后查阅 目 录 装箱单 尊敬的用户：您好！感谢您选择使用美的牌电冰箱，特此致谢！ 安全警告事项 1-3 冰箱的正确使用 4-7 功能介绍 8-9 10 冰箱的维护及保养 BCD-565WKGPM BCD-565WKGM 3 5 产品型号 4 3 数量 2 2 1 0 0 1 0 1 1 0 4 4 2 2 1 0 4 5 冷藏室玻璃搁板 储冰盒 1 0 果菜盒 量杯 1 0 门上储物盒组件 0 1 1 1 11 答疑解惑 12 技术参数 13 附件名称 冷冻室 装箱单 保修卡与合格证 冷冻门托盘 冷冻室玻璃搁板 冷冻室抽屉 产 品执行标准 门上手动制冰机 GB 4706.1 GB 4706.13 GB 4343.1 GB 17625.1 冷藏室 旋转制冰盒 GB 12021.2 Q/MB 006 XK06-015-00649 使用说明书 冷藏门托盘 酒架 蛋盒 蛋架 13 技术参数 安全警告事项 本说明书包含许多重要的安全信息，请务必遵守所有的安全信息。 型号 BCD-565WKGPM BCD-565WKGM 气候类型 3(ST) 3(ST) I类 I类 星级标志 565L 565L 总有效容积 213L(二 星 级 容 积46L) 213L(二 星 级 容 积16L) 防触电保护类别 冷冻室有效容积 15kg/24h 12kg/24h 冷冻能力 220V~/50Hz 220V~/50Hz 0.76kW·h/24h 1.05kW·h/24h 1级 1级 0.8A 0.8A 能效等级 250W 250W 额定电流 2.7W 2.7W 除霜额定输入功率 107kg 105kg 照明灯额定输入功率 894X693X1767 894X693X1767 R600a,75g R600a,75g 电源 耗电量 重量 外形尺寸 环戊烷 环戊烷 39dB(A) 40dB(A) 制冷剂及装入量 发泡材料 噪音 技术参数说明： 安全警示符号代 表意义 该符号表示禁止的事项，其行为必须禁止。不遵守指示可能会导致产品损坏或者危及使用者 人身安全。 禁止符号 该符号表示必须遵守的事项，其行为必须严格按照要求操作执行。不遵守指示可能会导致产 品损坏或者危及使用者人身安全。 警告符号 该符号表示需注意的事项，其行为需要特别注意。如果不加以防范，可能导致轻度或者中度 的伤害，或造成产品损伤。 注意符号 用电类相关事项 拔冰箱的电源插头时切勿拉扯电源线。一定要紧 紧握住插头，从插座中直接拔出。为保障安全使 用，任何时候请不要损坏电源线，当电源线出现 破损或插头出现磨损时，切勿使用。电源线磨损 或损坏，必须到厂家指定的维修点更换。 请使用10A以上的标准三孔专用电源插座，该插 座不应与其他电器共用。电源线插头应保持与插 座牢固接触，否则可能导致火灾。请务必保证插 座的接地极应有可靠的接地线。 10 A 该冰箱使用220V/50Hz的交流电源，若电压波动超过187～242V的范围，会造成冰箱故 障甚至损坏，此时必须加装750W以上的自动稳压器配合使用。 1、根据国标规定，气候类型为3(ST)时，冰箱使用环境温度为10~38℃，冰箱的容积是根据国家标准。 将冷冻室抽屉取出的条件下测得的； 2、额定耗电量是根据国家标准，在25℃的环境温度下，冷藏室温度控制在5℃，冷冻室温度控制在18℃情况下，不开门，稳定运行24小时所测得的数值。当环境温度高、放入食品较多或者开门频繁 等，实际耗电量高于标注值是正常的； 3、噪声是在国家标准规定的半消音室内，将冰箱空载放在厚5~6mm弹性橡胶垫层上，关闭门后冰箱运 当煤气等易燃气体泄漏时，应先关闭气体泄漏的阀门，再打开门窗，此时不要拔出冰箱 等电器件的插头，以免电火花引发火灾。 为保证安全，建议不要在冰箱顶部放置电源插座、 稳压器、电饭煲、微波炉等电器；除了制造商推 荐使用的类型外，不得在器具的食品储藏室使用 电器。 行至少30分钟，运行稳定后进行测试（不包括开停机）。测试冰箱前后左右四个表面1米处的噪声，以 四点噪声的算术平均值作为该机的噪声。使用过程中，由于冰箱装载物品、环境噪声、开关门、压缩机 开停等影响，实际噪声与标注值有差异是正常的； 4、因产品改进和技术更新，参数更改后，恕不另行通知，请以冰箱贴的铭牌为准。 12 1 安全警告事项 使用时相关事项 答疑解惑 对以下一些简单的问题，您可以尝试自己动手解决。若没有改观，请致电售后服务部门。 电源是否接通，插头是否插牢 严禁私自拆卸、改造冰箱、禁止损坏制冷管路，维修冰箱必须由专业 人员进行。如果电源软线损坏，为了避免危险，必须由制造商、其维 护部及相关的专业人员更换。 冰箱不工作 电压是否过低 是否停电或者部分电路跳闸 有气味的食品应该严密包住 冰箱有异味 冰箱周围或在嵌入式结构里无阻碍物，保持通风良好。 检查是否有食品腐烂 冰箱内部需要清洁 不要用水喷淋，冲洗冰箱，也不要将冰箱放置在潮湿、易溅上水的地方， 以免影响冰箱的电气绝缘性能。 冷藏室食品冻结起来 冰箱开始运行之后，不要用湿手去拿冷冻室内的食品或容器，特别是 金属容器，以免冻伤手。 食物放置是否靠近出风口 夏季环境温度高，冰箱工作时间长属于正常现象 压缩机长时间工作 一次性放入食品不宜过多 食品冷却后再放入冰箱 门与门之间以及门与冰箱箱体之间的间隙很小，注意不要把手伸到这些 区域内，以防挤伤手指。开关冰箱门时，用力不要过大，以免物品掉落。 请勿让儿童进入或攀爬冰箱，以免将小孩封入冰箱或冰箱倒下，伤 开启冰箱门次数过于频繁 冰箱灯不亮 冰箱是否通电 照明灯是否损坏 及儿童。 食物包装卡住门使门无法关上 停电或清洁时，应拔下电源插头，至少保持间隔五分钟，才能再次 接通电源，以防因连续启动而损坏压缩机。 冰箱门无法正确关上 放入的食品太多 冰箱歪斜 请不要将重物放置在冰箱顶部，关门时易造成物品掉下，造成意外损伤。 噪声大 地面是否平坦，冰箱放置是否平稳 冰箱附件是否放在正常位置 212 11 冰箱的维护及保养 冰箱进行清洁时，请先拔下电源插头。 放置物品相关事项 清 洁 冰箱背后及地面的灰尘请按时清理，以提高散热效果，同时利于节能。 本产品为家用电冰箱，按国家标准规定，家用电冰箱 只适用于储藏食品，不能用于其他用途，如储藏血液、 药品和生物制品等。 冰箱内部应经常清洁以免产生异味。清洁时请使用软毛巾或者海绵，蘸清水或者无腐蚀性中性的洗 涤剂清洗，最后用清水擦净，干抹布擦干。门体打开自然干燥后再接通电源。 请不要将易燃、易爆、易挥发和强腐蚀性物品放入冰箱， 以免导致产品损坏或火灾等事故。请不要在冰箱附近放 置或使用可燃性物品，以免发生火灾。 请不要将瓶装或密闭容器内的流体物品如瓶装啤酒、 饮料等放入冷冻室，以免冻结爆裂导致其他损失。 清洁时请勿使用硬质毛刷、钢丝球、钢丝刷、研磨剂（如牙 膏）、有机溶剂（如酒精、丙酮、香蕉水等）、开水、酸碱性 物品清洁冰箱。这有可能会损伤冰箱表面及内胆。 清洁时不要用水冲洗，以免影响电气绝缘性能。清洁照明灯和 温控旋钮等电气件时请使用干抹布。 废弃时相关事项 该冰箱使用的R600a制冷剂和环戊烷发泡材料均为可燃性材料，废旧冰箱应与火源 隔绝，不能燃烧处理。请交给具有资质的专业回收公司处理。以避免对环境造成危 害或引发其它危险。 停止使用时 停电时：停电时即使在夏季，食品仍然可以保存几个小时；期间应尽量减少开门次数，不宜再放 入新鲜食品。 长时间不使用时：应拔下电源，再对冰箱进行清洁，并保持冰箱门敞开，以防止冰箱产生不良气味。 移动冰箱时：移动冰箱前取出冰箱内所有物 品，用胶带将玻璃搁板、果菜盒、制冰盒、冷 冻室抽屉等固定好、扭紧可调节脚；关紧冰箱 门、用胶带固定，以免移动时门打开。搬运时 请勿倒置、横放、震动冰箱，搬运时倾角不可 大于45°。 冰箱废弃不用时，请将冰箱门卸掉，并拆下门封条及搁物架，将门与搁物架放到合 适的位置，以免小孩子进入玩耍，发生意外。 <45° 冰箱一旦启用后，最好连续使用，一般情况下不要停用冰箱，以免影响冰箱使用寿命。 10 12 3 冰箱的正确使用 各部分构件名称 ●速冷模式 按速冷键（按键D），“速冷”图标点亮/熄灭，以选择/取消速冷功能；锁定后生效。 ●冷藏室关闭-开启 冷藏开启状态时,长按冷藏键(按键A) 5秒，直到听到三声蜂鸣声,进入冷藏关闭状态。此时冷藏室温度 显示区域显示“--”，冷藏“关闭”字样点亮； 冷藏关闭状态时，长按冷藏键 (按键A) 5秒，直到听到三声蜂鸣声,退出冷藏关闭状态。冷藏室默认设 定温度5℃,进入正常运行模式。 冷藏门托盘 6.冷冻室设定 ●冷冻室温度设定 门上储物盒组件 按冷冻键(按键B)可以调节冷冻室温度，每按冷冻键(按键B)一次，温度下降1℃；温度达到-24℃ 后再按冷冻键(按键B)一次，冷冻室设定为－16℃，设定范围－24 ~ －16℃；调温后数码管闪烁 显示直至锁定，锁定后设定生效。 冷冻门托盘 冷冻室玻璃搁板 酒架 ●速冻模式 按速冻键（按键E），“速冻”图标点亮/熄灭，以选择/取消速冻功能；锁定后生效。 门上手动制冰机 冷藏室玻璃搁板 7 .智能模式 按智能键（按键F），“智能”图标点亮/熄灭，以选择/取消智能模式。 8 .雷达感温模式 按雷达感温键（按键C），“雷达感温”图标点亮/熄灭，以选择/取消感温模式。 冷冻室抽屉 9 .断电记忆功能 果菜盒 断电时，断电的瞬时工作状态被记忆，通电后自动恢复断电前的设定工作。 10 .开门提示及长时间开门报警 当冷藏门或冷冻门打开时，蜂鸣器鸣叫一声；若开门时间持续超过120秒，则蜂鸣器蜂鸣报 警，以后每隔1秒报警一次，直至门关闭。 11 .故障提示 故障代码 提 示 E1 冷藏温度传感器电路故障 当显示屏出现E1～E三时，则说明冰箱出现了故障，部分故障状态下冰箱仍能够制冷，但应尽 E2 冷冻化霜传感器故障 快联系维修，以实现冰箱优化运行。 (示意图以BCD-565WKGPM为例) E5 冷冻温度传感器电路故障 E7 环温传感器故障 E一 雷达探头1传感器电路故障 E二 雷达探头2传感器电路故障 E三 雷达探头3传感器电路故障 您购买的冰箱某些特征和配件可能与本图例不完全一致，请以装箱单为准。 412 9 用 功能介绍 ① ② 产品特点 A 冷藏、冷冻室设计有独立送风循环系统，独立控温，储藏温度稳定，食物新鲜更持久。 ③ 光波保鲜技术，利于食品保鲜。 B 全风冷制冷系统，无需手动除霜。 恒温保鲜技术 1 .操作按键 A.冷藏调温键 B.冷冻调温键 C.雷达感温键 D.速冷键 E.速冻键 F.智能键 G.解锁/锁定键 2.显示屏功能名称 ①冷藏室温度显示区域 ②关闭图标 ③冷冻室温度显示区域 ④雷达感温图标 ⑤速冷图标 ⑥速冻图标 ⑦智能图标 ⑧锁定/解锁图标 3.LED显示屏 每次上电后3秒内显示屏全显，同时响开机铃声；3秒后以锁定 状态进入正常运行模式，显示屏正常显示。 正常运行显示：数字区域显示各间室设定温度；有故障时在 锁定状态下冷冻显示区域循环闪烁显示故障代码，相应温区 显示“Ex”（x为数字）； 显示控制：正常情况下，无开门动作、无按键操作30秒后显 示锁定，锁定状态人体离开30秒后显示屏熄灭；显示熄灭状 态，如果人体靠近整机显示界面30~50cm，人体感应功能开 启，人体感应持续1s之后，显示屏点亮，处于锁定状态。 Smart灯与显控界面开启保持一致激活常亮，显控界面无操 作熄灭后此灯光一起熄灭，与开门报警、高温报警等异常情 况下，与声音频率同时闪动。在显示屏未点亮时，有按键操 作则显示屏正常点亮；有“故障代码可见”类故障发生时， 显示屏点亮，30秒后显示屏熄灭（如果门开着显示板一直亮， 直至门关闭30秒后，且人体离开，显示屏熄灭）。 节能设计 冷藏室不使用时，可单独进行关闭。 ④ C ⑤ D ⑥ E ⑦ F ⑧ G 4.锁定和解锁 雷达感温 智能感知箱内温度变化，迅速有效制冷。 人体感应 当人走近冰箱时，感应灯光自动点亮，温馨美观。 化霜预制冷 化霜前判断冰箱内的温度，并进行预制冷，使化霜前后箱内温度没有较大幅度的改变，利于食品的 保鲜。 智能化霜 根据实际使用频次，结霜快慢采用智能化霜，更利于节能。 故障自动显示功能。 照明灯及更换 照明灯参数： 开门报警。 12V LED灯（冷藏室和冷冻室） 照明灯更换： 更换照明灯需由专业人员更换。拔下电源插头，切断电源。 灯座 冷藏LED灯 内灯罩 外灯罩 非锁定状态下，持续按住解锁键（按键G）3秒或无按键操作30秒钟后，进入锁定状态。 在锁定状态下，持续按住解锁键（按键G）3秒，退出锁定状态。 除了门开报警和故障报警声可在锁定状态用按键操作解除报警之外，以下各项按键操作均须在非锁定 状态下有效。如在锁定状态下操作，蜂鸣误操作声予以提示。 812 5.冷藏室设定 ●冷藏室温度设定 按冷藏键 (按键A)可以调节冷藏室温度，每按冷藏键 (按键A)一次，温度下降1℃；温度达到02℃后再 按冷藏键 (按键A)一次，冷藏室设定为08℃，设定范围02 ~08℃；调温后数码管闪烁显示直至锁定， 锁定后设定生效。 冷藏灯罩拆下时注意防止卡扣断裂，不能再次使用。 5 冰箱的正确使用 制冰机的取冰（见图2） 冷藏室 1、向下连续按动“PUSH”按钮2-3次； 2、向外拉动储冰盒，在取储冰盒过程中储冰盒需向上倾斜一定角度； 3、装储冰盒上述步骤2反向操作即可。 冷藏室（2℃~8℃） 冷藏室适宜存放各种水果、蔬菜、饮料等短期内食用的食品。 2 烹调类食品冷却至室温后放入冷藏室冷藏。 注水漏斗口 量杯 1 食品在放入电冰箱之前最好将其密封起来。 玻璃搁架可以上下活动调整位置来达到合理的储存空间， 方便使用。 5 冷藏室各种食品建议存贮的区间 ① 面食、罐头、牛奶等 图1 3 图2 ② 快餐或易串味的食品、奶制品等 ③ 熟肉食和香肠等 4 6 放 置 ④ 水果、蔬菜等 ⑤ 鸡蛋、黄油、奶酪等 使用冰箱前，除去所有包装物，包括底座垫和冰箱内部的泡沫垫块、胶 纸等。 ⑥ 饮料及各种瓶装食品、易拉罐、罐头、调味品等 若门体高低不平，请见冰箱右侧板左下角的调节说明进行调节。 冷冻室 将冰箱放置在室内通风良好的地方，地面平坦、坚固（如有不平稳，可 向左或向右旋转调平脚调平）。 冷冻室（-18℃以下） 冷冻室低温可以长时间保持食品新鲜状态。主要用来储存冷冻 食品及制作冰块。 1 冷冻室适宜存放肉类、鱼虾、水饺、汤圆等短期不食用的食 3 品。 远离热源，避免阳光直射。勿放置在潮湿或有水的地方，防止生锈或削 弱绝缘效果。 大块的肉类尽量分割成小块再放入，便于取用。 请注意在产品有效保质期内食用。 冰箱顶部空间大于30cm，两侧及背部与墙的距离大于10cm，便于冰箱 门的开合和热量散发，用温湿抹布将冰箱内外擦干净（温水中可加少量 洗涤剂，最后用清水擦净）。 冷冻室各种食品建议存贮的区间 ① 冷冻室门托盘，用于冷冻食品的存储。 2 ② 手动制冰机，用于制作冰块。 ③ 冷冻室的玻璃搁架，用于储藏冷冻食品，如鱼、肉和冰淇淋等。 ④冷冻室门托盘（二星级：冷冻低温可达到-12℃）用于 食品的短期存储。 4 5 ⑤ 冷冻室抽屉，用于储存鱼、肉和带包装的家禽肉食品。 ⑥ 冷冻室下抽屉为二星级（BCD-565WKGPM)，用 (示意图以BCD-565WKGPM为例) 于食品的短期存储 。 制冰机(BCD-565WKGPM) 6 4 冰箱首次启动请静置半小时后再插上 220V/50Hz的电源。接通电源，自动进入出厂设定状态，温度显示 冷藏和冷冻的目标温度。用户可以手动调节冰箱的工作温度。 本冰箱有断电记忆功能，第一次通电以后的每一次通电，都将按上次断电时的设置运行。 在装入新鲜或冷冻食品前，先让冰箱运行2~3小时；夏季环境温度较高，应先让冰箱充分运行3~5小时， 冰箱内已充分冷却，此时可放入食品，正式使用冰箱。 制冰机的注水（见图1） 每次制冰加水量不超过100ml 612 7 提示：温度设定改变或放入新的食品时，箱内温度需要经过一段时间后才能达到平衡。这段时间的长短， 取决于温度设定改变的大小、周围环境温度的高低、开门频次及箱内存放食物的多少等。
