飞刃H67.pdf

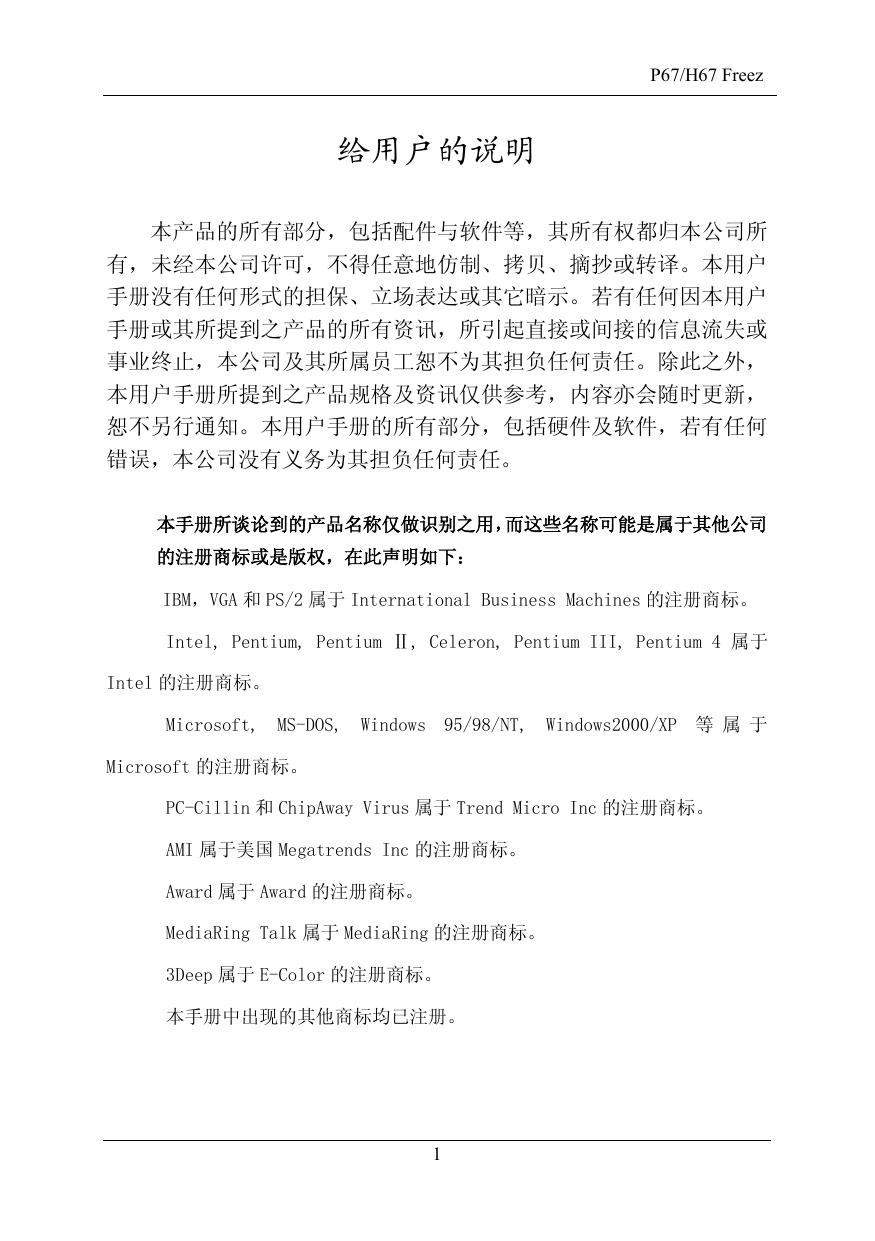

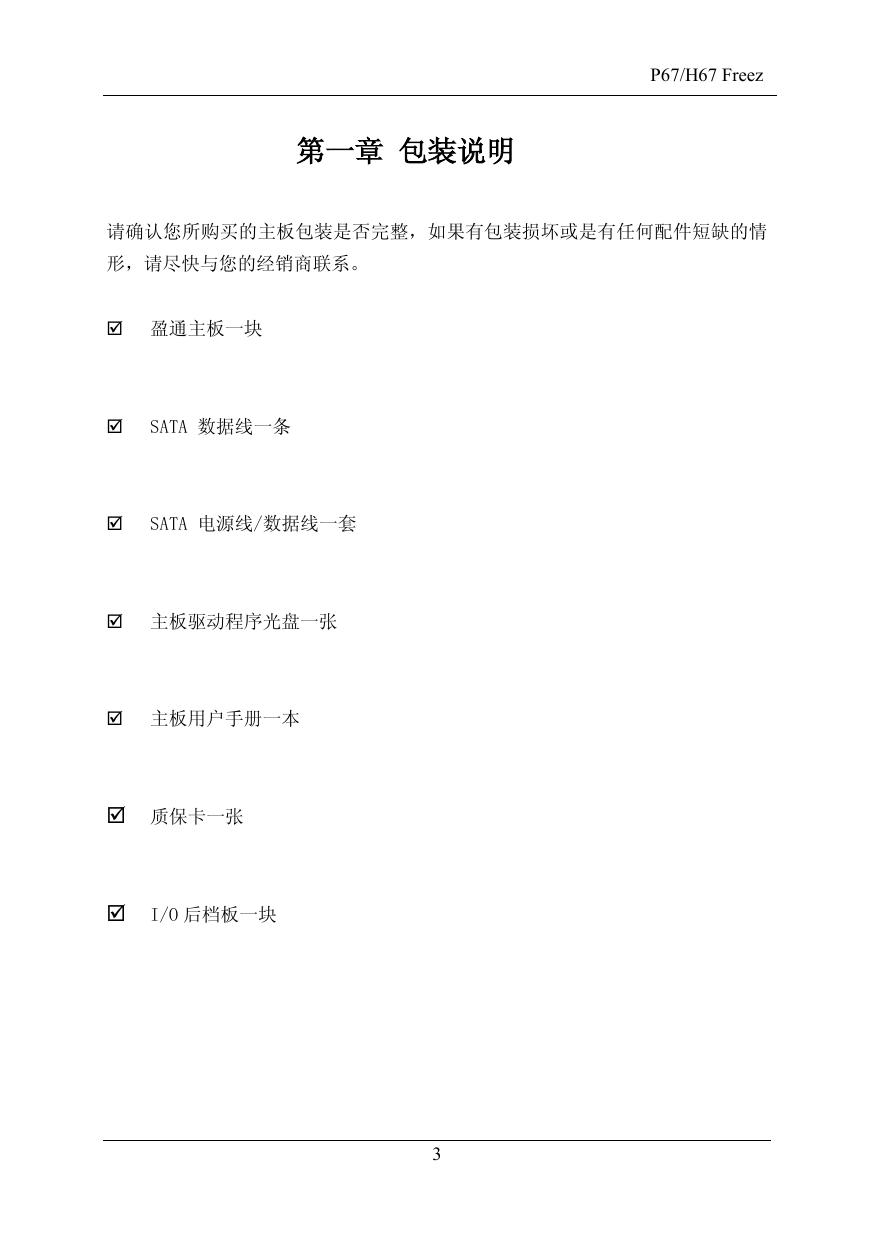

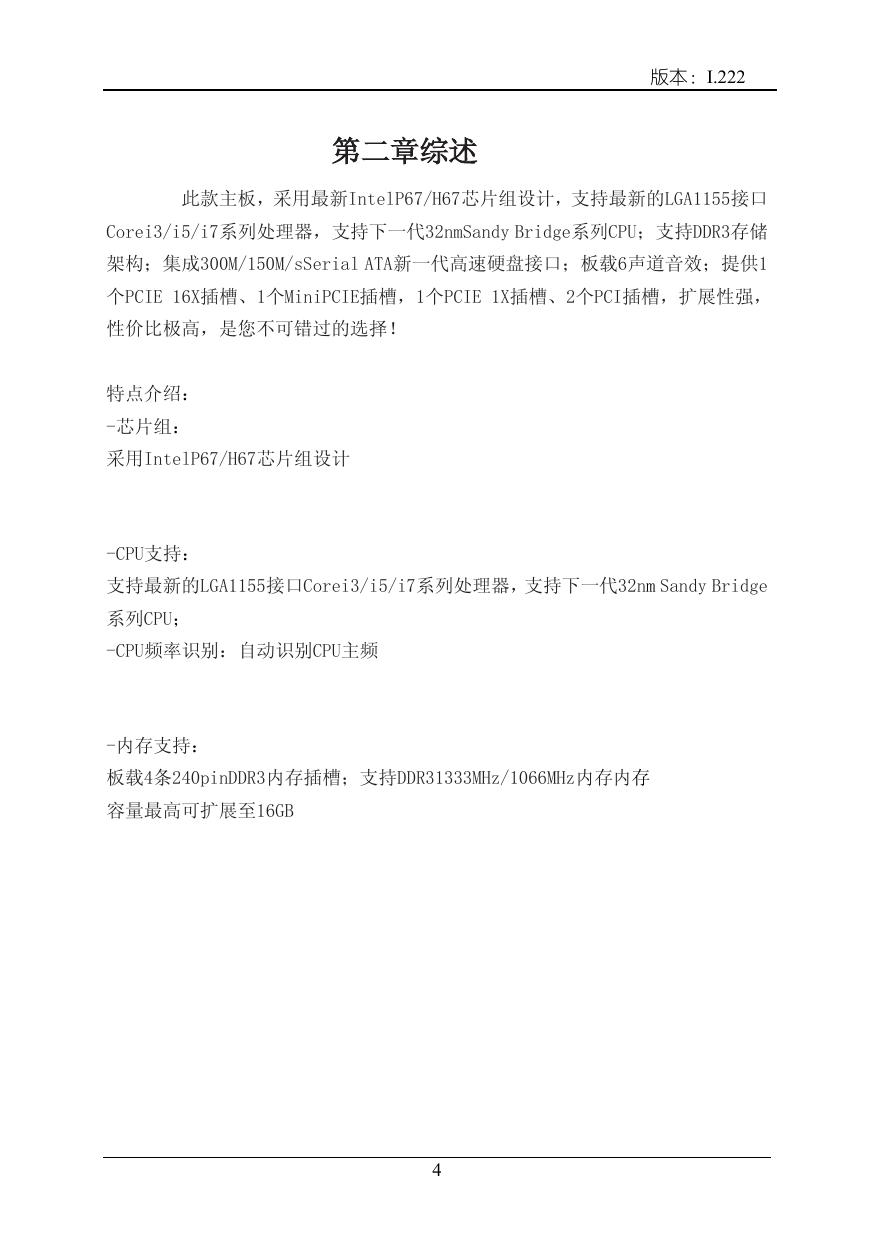

飞刃 P67/H67 P67/H67 Freez 给用户的说明 本产品的所有部分，包括配件与软件等，其所有权都归本公司所 有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户 手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户 手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或 事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外， 本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新， 恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何 错误，本公司没有义务为其担负任何责任。 本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司 的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等 属 于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。 本手册中出现的其他商标均已注册。 1 版本：I.222 目 录 第一章 包装说明„„„„„„„„„„„„„„„„„„„„„„3 第二章 综述„„„„„„„„„„„„„„„„„„„„„„„„4 第三章 主板位图„„„„„„„„„„„„„„„„„„„„„„6 第四章 安装与设置„„„„„„„„„„„„„„„„„„„„„7 第五章 BIOS设置 „„„„„„„„„„„„„„„„„„„„„„„„„„15 1 进入BIOS主界面„„„„„„„„„„„„„„„„„„„„„„„„ 15 2 控制键位„„„„„„„„„„„„„„„„„„„„„„„„„„„ 15 3 主题帮助„„„„„„„„„„„„„„„„„„„„„„„„„„„ 15 4 BIOS主界面„„„„„„„„„„„„„„„„„„„„„„„„„„ 15 5 Advanced(高级BIOS功能设置)„„„„„„„„„„„„„„„„„„ 16 6 Chipset(芯片组选项设置)„„„„„„„„„„„„„„„„„„„ 7 Boot(引导选项设置)„„„„„„„„„„„„„„„„„„„„„„ 28 8 Security(安全设置)„„„„„„„„„„„„„„„„„„„„„„ 29 9 F&V(频率和电压设置程序)…………………………………………„………30 10 Save & Exit(保存和退出 BIOS 设置程序)„„„„„„„„„„„„„ 33 23 第六章 主板驱动安装„„„„„„„„„„„„„„„„„„„„„„„„ 40 2 P67/H67 Freez 第一章 包装说明 请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情 形，请尽快与您的经销商联系。  盈通主板一块  SATA 数据线一条  SATA 电源线/数据线一套  主板驱动程序光盘一张  主板用户手册一本  质保卡一张  I/O 后档板一块 3 版本：I.222 第二章综述 此款主板，采用最新IntelP67/H67芯片组设计，支持最新的LGA1155接口 Corei3/i5/i7系列处理器，支持下一代32nmSandy Bridge系列CPU；支持DDR3存储 架构；集成300M/150M/sSerial ATA新一代高速硬盘接口；板载6声道音效；提供1 个PCIE 16X插槽、1个MiniPCIE插槽，1个PCIE 1X插槽、2个PCI插槽，扩展性强， 性价比极高，是您不可错过的选择！ 特点介绍： -芯片组： 采用IntelP67/H67芯片组设计 -CPU支持： 支持最新的LGA1155接口Corei3/i5/i7系列处理器，支持下一代32nm Sandy Bridge 系列CPU； -CPU频率识别：自动识别CPU主频 -内存支持： 板载4条240pinDDR3内存插槽；支持DDR31333MHz/1066MHz内存内存 容量最高可扩展至16GB 4 P67/H67 Freez 主板规格 CPU -支持最新的LGA1155接口Core i3/i5/i7系列处理器-支持下一代32nm Sandy Bridge系列CPU 芯片组 - Intel® P67/H67芯片组 内存 BIOS/电 源管理 内置接口 背板接口 扩展插槽 - 板载4条240-pin DDR3 SDRAM插槽，支持双通道内存接口 - 支持DDR3 1333MHz/1066MHz内存 - DDR3内存容量最高可扩展至16GB - AMI BIOS，支持高级电源管理ACPI- CPU温度,风扇速度,系统电压实 时监控 - 1 X 24-pin ATX电源插座 - 1 X 8-pin ATX 12V电源插座 - 3 X USB接头，可接出6个额外的外部USB 2.0接口 - 1 X COM接头 - 1 X 前置音频接头 - 3 X 风扇接头 - 6 X Serial ATA连接端口 - 1 X SPDIF接头 - 1 X SPEAK接头 - 1 X PS/2键盘接口 - 1 X PS/2鼠标接口 - 1 X VGA接口---(H67) - 1 X DVI接口---(H67) - 1 X HDMI接口---(H67) - 1 X SPDIF_OUT接口 - 4 X USB 2.0接口，兼容USB 1.1 - 1 X RJ45接口 - 3 X 音频接口 - 1 X PCI Express x16插槽 - 1 X PCI Express x1插槽 - 1 X Mini-PCI Express插槽（安装无线网卡,蓝牙，3G设备等） - 2 X PCI插槽，符合PCI V2.3规范 集成声卡 - 板载6声道HD Audio Codec - 提供前置音频接口，麦克风接口 集成网卡 - 板载10/100/1000Mbps自适应网卡接口 主板尺寸 - ATX 5 版本：I.222 第三章 主板位图 YESTON P67/H67 Freez 主板位图 (可能和实物有差异，请以实物为准) 6 P67/H67 Freez 第四章 安装与设置 如何辨认跳线的1脚位置？请仔细查看主板，凡有标明“1”或是白色粗线标记 的接脚均为1脚位置。 JBAT跳线：清除CMOS跳线如果主板因BIOS设置错误而出现问题，此时可清除CMOS 解决问题；方法是在断开电源状态下把CMOS跳线的2脚短接5-6秒。请不要在开机 时清除CMOS，要不然可能会损坏您的主板。跳线设定如下： JKB跳线：用来设置是否支持键盘开机功能。 JKB KB/MS WAKE 1-2（缺省设置） Disable 2-3 Enable JME跳线：用来设置是否允许ME程序刷写。 JME 是否允许ME刷写 OPER（缺省设置） Disable CLOSE Enable 7 版本：I.222 8 P67/H67 Freez 9 版本：I.222 10 P67/H67 Freez 硬盘动作中指示灯HDD_LED(Hard Driver LED Header) 将机壳前面板的HDD LED指示灯接到此接脚上，由此指示灯看到硬盘运转的状况。 电源指示灯PWR_LED 电源指示灯（PowerLED）用来显示主机板的工作状态：亮表示系统处于正常工作 状态；灭表示系统处于软关机状态。 系统重置按钮RESET（Reset Control） 将机壳前面板的RESET连接线接到此接线，若关闭此开关，则系统将重置并执行开 机自我测试（POST）。 电源开关按钮接脚PWR-ON(Power Button) 将机壳前面板上的电源开关电缆连接至此接脚，打开或者关闭计算机。 扬声器接脚+SPEAKER（Speaker） 透过此扬声器接脚，您可以外接一个扬声器到您的主板上。 CPU的安装 本主板具备一个LGA1155处理器接口，是专为拥有LGA1155封装接口的Intel 最新 处理器而设计。在您安装CPU前请确保LGA1155接口的接点没有弯曲现象，如果有 弯曲现象请立即与经销商联系。 11 版本：I.222 安装方法： 1 找到主板的CPU插座，用手指压下固定扳手并向外侧推出，这样就可以打开 CPU的安装盖； 2 翻开安装盖，取下CPU接口的保护盖； 取出LGA1155处理器，将处理器的金色三角标志与主板插座的三角标志相对 应并确保与插座的校准点配合融洽，放入插座内； CPU只有一个方向可以安装到插座中，切记不要用力将CPU以错误的方向安装 到插座中！ 3 将安装盖压放下并固定在定位钉下面，压好固定扳手，安装就算完成。 12 P67/H67 Freez 由于芯片组的限制，若要使用双通道内存技术，在安装内存模组的时候需要注意 以下说明： 1 如果只安装一支DDR3内存模组，无法启动双通道内存技术。 2 如果要安装两支或四支DDR3内存模组，建议你使用相同的内存模组（即相同 容量，品牌，速度，颗粒），才能发挥双通道内存技术的最佳效能。如果要安装 两支DDR3内存模组启动双通道内存技术，请务必安装至DIMM1和DIMM3插槽或DIMM2 和DIMM4插槽。 声音部分连接 Front用来连接耳机或喇叭等的音效接收设备，在8声道音效输出模式中，这个接 头应该接到前置左右声道（两个主喇叭）； Line-in用来连接线性输入设备； Cen/LFE用来连接中置音箱及重低；SURROUND用来连接侧面左右声道； Mic用来连接麦克风。SUR BACK用来连接后置左右声道。 清除CMOS 主板内置RTC及CMOS SRAM。主板上的电池确保RTC及CMOS SRAM 在关机后不会因为 主电源的消失而丢失数据或停止运行。RTC（Real TimeClock实时钟）的功能是为 PC提供正确的时间和日期。系统上所有的设定都储存在CMOS SRAM里，每次开机， CMOS会自动把设定状态读入系统里。如果不小心因为设置了CMOS信息使得主机无 法正常开机，这时就需要手动清除CMOS信息，使其回复原始设置。 （相关跳线请见JBAT） 其他部件的安装 PC喇叭的连接 PC喇叭的接口共有四支接脚。PC喇叭的连接是有方向性的，需要将机箱上4脚的SPK 接线按前面板说明连接即可。Reset 重启动按钮的连接Reset重启动按钮可以在不 重新关闭电源的情况下，强迫电脑重新冷启动，Reset接头没有方向性，只要短路 即进行Reset动作。Reset重启动按钮是一个2脚连接器，应连接到主机板上的RESET 位置。 13 版本：I.222 电源指示灯的连接 电源指示灯（Power LED）用来显示主机板的工作状态：亮表示系统处于正常工作 状态；灭表示系统处于软关机状态。所有LED都是有方向性的，也就是必须正接正， 负接负，若是接反则LED不会亮，此时只需将方向反过来插上即可，电源指示灯的 接口为PWR LED。 硬盘指示灯的连接 硬盘指示灯指示硬盘的工作状态，当指示灯亮时,表示硬盘处于读/写状态。硬盘 指示灯的接口为HD_LED。 SATA设备的安装 主板均集成了6个SATA卧式接口，支持S-ATA 300高速硬盘接口，如果你购买了SATA 接口硬盘，可以直接通过所提供的SATA数据线将主板和硬盘接口相接。 外部设备的安装 当您安装了主板上的所有设备并设定好了相关的跳线，将之固定于机箱内后，便 可继续安装其它附加卡与外存储设备了，如显示卡、音效卡、网络卡以及软、硬 驱及其电源、数据排线等。安装完毕后，请仔细检查所有电源、排线及设定，尤 其是CPU的电源、频率设定，以免造成不必要的损失，待确认无误后，才能插上ATX 电源插座打开电源，并进行CMOS SETUP的相关设定，以便使电脑正常开机运作。 键盘与PS/2鼠标的安装 主板上有PS/2接口，开机后BIOS会自动检测PS/2接口是否连接有鼠标，如果有， BIOS会自动设鼠标的IRQ为12。最后，在您结束了外部设备的安装后，最好能不厌 其烦地再仔细检查一遍，再启动您的电脑。 SPDIF输入输出连接 S/PDIF（Sony/Philips Digital Interface）是一种最新的音效转文件格式，经 光纤与数字讯号，提供高品质的音效。 14 P67/H67 Freez 第五章 BIOS设置 注意：由于主板的BIOS版本在不断的升级，所以，本手册中内容与您所获得的信 息可能存在差异。 5.1 进入BIOS主界面 本章提供了BIOS Setup程序的信息，让用户可以自己配置优化系统设置。如下情 形您需要运行SETUP程序：系统自检时屏幕上出现错误信息，并要求进入SETUP程 序；您想根据客户特征更改出厂时的默认设置。进入设定程序在计算机启动时， BIOS进入开机自检(Post)程序，自检程序是一系列固定在BIOS中的诊断程序，当 自检程序执行完成后，显示出如下信息：PressDEL to run Setup（按DEL > 键即 可进入SETUP）。 注：当清除了CMOS后再开机则会提示“CMOSSettings Wrong”，并在其下方提示 “Press F1 to Run SETUP”，此时需要按功能键F1才可以进入BIOS设定程序。 如果此信息在您做出反应前就消失了，您可以关机后再开机或按机箱上的Reset 键，重启您的电脑，也可以同时按下++ 来重启电脑。 5.2 控制键位 < ←/→>移动左右箭头选择屏幕< ↑/↓ >移动上下箭头选择上下项目< +/-> 增 加/减少数值或改变选择项< Enter >选定此选项，进入子菜单< ESC > 单或者从子菜单回到主菜单，或由主画面中结束 退出菜 CMOS程序< F1 > 主题 帮助，仅在状态显示菜单和选择设定菜单有效< F2/F3 >改变CMOS菜单颜色方案< F7 >放弃设定的值< F8 >载入最安全值的设定< F9 >载入最优化值的设定< F10 > 保存改变后的CMOS设定值并退出 5.3 主题帮助 BIOS设定程序提供了帮助屏幕。你可以通过简单地按下键从任何菜单中调出 此帮助屏幕。此帮助屏幕列出了相应的键和可能的选择项目。按退出帮助屏。 5.4 Main (BIOS主界面) 进入setup程序之后，第一个屏幕就是主菜单（如下图）,主要介绍BIOS相关信息， 15 版本：I.222 如BIOS版本、BIOS厂商、程序代码版本、建立日期、内存的容量和频率、选择BIOS 使用的语言、设置系统日期和时间、访问BIOS的用户级别等。 5.5 Advanced (高级BIOS功能设置) 16 P67/H67 Freez Onborad Lan BootROM Control(PXE ROM选项) 设置PXE ROM的打开和关闭，可选项为Enabled、Disabled。 Launch Storage OpROM(旧版存储设备ROM选项) 设置旧版存储设备ROM的打开和关闭，可选项为Enabled、Disabled。 ► ACPI Settings Enable ACPI Auto Configuration 设置是否允许高级电源管理自动配置，可选项为Enabled、Disabled。 Enable Hibernation 设置是否允许系统休眠，可选项为Enabled、Disabled。 Lock Legacy Resources 锁定传统资源设定，默认为 Disabled。 ► S5 RTC Wake Settings 17 版本：I.222 Wake System With Fixed Time 设置在确定时间开机唤醒，分别设hour、minute、second为时、分、秒，可选项 为Enabled、Disabled。 Wake system with Dynamic Time 当Wake System With Fixed Time为Disabled时，此项可激活，设定动态唤醒时间； 可选项为Suspend Disabled。 ► CPU Configuration 18 P67/H67 Freez 此项为CPU配置选项，显示BIOS侦测的处理器即时工作状态，如工作主频、64位支 持、最大/最少工作频率、步进、内核版本、代码和超线程技术支持等。 Hyper-threading 设置超线程技术的打开或关闭，可选项为Enabled、Disabled。 Active Processor 设定处理器工作核心数目，默认All，可选项为All、1、2、3。 Limit CPUID Maxinum 设定限制CPUID最大数目，默认Disabled，可选项为Enabled、Disabled。 Execute Disable Bit 设定执行禁止位操作，默认Disabled，可选项为Enabled、Disabled。 Hardware Prefetcher 设 定 缓 存 Cache(L2) 的 允 许 与 禁 用 ， 默 认 打 开 Enabled ， 可 选 项 为 Enabled 、 Disabled。 Adjacent Cache Line Prefetch 可选项为Enabled、Disabled。 Intel VT 可选项为Enabled、Disabled。 CPU C3 Report 设定INTEL CPU的C3节能深度，可选项为Disabled、ACPI C-2、ACPI C-3。 CPU C6 Report 设定Intel CPU的C6节能深度，可选项为Disabled、Enabled。 Package C State limit 设定CPU的C节能深度限制，可选项为C0、C1、C6、C7、No Limit。 Local x2APIC 可选项为Disabled、Enabled。 按 键返回“Advanced”主菜单 19 版本：I.222 ► USB Configuration Legacy USB Support 使用此项打开或者关闭支持模拟旧版输入/输出设备，例如鼠标、键盘等；可选项： Enabled，Disabled，Auto EHCI Hand-off 此项目用来启动或关闭BIOSEHCI Hand-Off功能；可选项：Enabled，Disabled。 Port 60/64 Emulation 此项是为了增加USBKBC兼容性，默认Enabled；可选项：Enabled，Disabled。 USB transfer time-out 可选项：1 sec、5 sec、10 sec、20 sec。 Device reset time-out 可选项：10 sec、20 sec、30 sec、40 sec。 Device power-up delay 可选项：Auto、Manual。 Device power-up delay in second 20 P67/H67 Freez 默认为5，可设定1~40 seconds。 按 键返回“Advanced”主菜单 ► Power Management Power on by keyboard 此项设置；设置为“PasswordKey”时，设定的密码开机；设置为“Any Key”时， 可用任意键开机；设置为“Disabled”，禁用键盘开机功能。注：如设定了密码 开机功能，则主板开机按钮将失效。 Power on by Mouse 设置鼠标开机功能，可选项：Disabled，Enabled。 AC Loss Back 设置断电后，当电源回复时，系统状态选择。设置为“PowerOff”时，需按机箱 面板上的电源开关才能开机；设置为“PowerOn”时，电源回复时直接开机；设置 为“Keep last State”时，电源回复时恢复系统断电前的状态。缺省值为“OFF”。 按 键返回“Advanced”主菜单 21 版本：I.222 ► H/W Monitor 此项监控当前的硬件状态包括CPU温度、风扇及各种电压等系统状态。 Smart Fan Configuration 智能风扇设置,默认为[Manual Mode],手动模式. Fan Pwm Value Pwm风扇设置范围. 按 键返回“Advanced”主菜单 22 P67/H67 Freez 5.6 Chipset (芯片组选项设置) ► North Bridge (北桥芯片设置) 23 版本：I.222 Low MMIO Align 低将MMIO资源排列在64M/1024M，默认值是[1024M]。 如果选择64M的内存，以优化的32位操作系统，64位操作系统可能无法启动，或将 有非常缓慢的表现。对于64位操作系统，此BIOS设置必须1024M。 DMI Gen2 DMI第二代PCI Express带宽限制，默认值是[Enabled]。 VT-d 使用此项目启用或禁用英特尔® VT-d 的技术（英特尔®虚拟技术，适用于直接的 I/O 。此功能的默认值是[Disabled] Initate Graphic Adapter 此项可选择显卡控制器作为原始驱动设备顺序。 IGD Memory 板载共显内存设置。 Render Standby 使用此项以板载显示介面开启或关闭Render Standby在非活动时进入待机状态。 IGD Multi-Monitor 此项以板载显示介面开启或关闭板载显示多头显示器。 ► SB Devices Control (南桥芯片设置) 24 P67/H67 Freez Onboard Lan Control 设置网卡控制器打开或关闭，可选项：Disabled，Enabled，Auto。 Azalia HD Audio 设置Azalia高清音频功能的打开或关闭，可选项：Disabled，Enabled。 Azalia internal HDMI codec 设置Azalia板载HDMI功能的打开或关闭，可选项：Disabled，Enabled。 ► SATA Controller SATA Mode 设定SATA工作模式，可选项为Disabled、IDE Mode、AHCI Mode、RAID Mode。 Serial-ATA Controler 0/1 设定SATA控制器工作模式，可选项为Disabled、Enhanced、Compatible。 SATA Port0/1/2/3/4/5 此项是系统侦测到的当前的SATA设备及设备型号。 按 键返回“Chipset”主菜单 25 版本：I.222 ► USB Controller All USB Devices 设置所有USB端口的打开或关闭，可选项：Disabled，Enabled。 EHCI Controller 1/2 设置USB2.0 EHCI功能，可选项：Disabled，Enabled。 USB Port 0、1、2、3、4、5、6、7、8、9、10、11、12、13 设置USB端口的打开或关闭，可选项：Disabled，Enabled。 按 键返回“Chipset”主菜单 ► Intel IGD OpRegion (Intel IGD SWSCI OpRegion配置) 26 P67/H67 Freez DVMT Mode Select DVMT 模式选择，默认值为[DVMT Mode]。DVMT（动态视频内存技术，动态显示内 存分配技术）作为一种技术架构，通过高效利用内存突破主板性能极限。在 DVMT 模式下，显示驱动程序将根据图形应用程序所需分配显存并与其它系统组件共享 这些内存。 DVMT/FIXED Memory DVMT/内存设定，当 DVMT 模式设置为（DVMT 模式）时，在此选项里调节共享显存 的容量设置选项包括可选项：128MB，256MB，Maximum DVMT(此选项仅在您使用 1024MB 的以上的内存条时才会出现)。 按 键返回“Chipset”主菜单 ► ME Subsystem ME 相关的简易设备的设置 27 版本：I.222 ► Serial Port Control Serial Port 设置串口的打开或关闭，可选项：Disabled，Enabled。 Change Settings 设置串口的IRQ值，可选项：Auto和指定值。 按 键返回“Chipset”主菜单 5.7 Boot (引导选项设置) 28 P67/H67 Freez Setup Prompt Timeout 安装提示超时设置 Bootup Numlock State 启动 NumLock 键状态 Full Screen Logo 设置打开或关闭全屏Logo,可选项：Disabled，Enabled。 Option ROM Messages 可选项：Force BIOS，Keep Current。 Interrupt 19 Capture 可选项：Disabled，Enabled。 Boot Option #1/2 设置系统引导顺序，可选项：可引导的设备和Disable 5.8 Security (安全设置) 29 版本：I.222 ► Administrator Password 设该选项被用来设置系统管理员密码，有以下这些步骤： 1.Password设置项，按键。 2.New Password”对话框中输入3~20位要设定的字符或数字密码，输入完成按 键后，出现“Confirm Password”对话框，再一 次输入密码以确认密码 正确。若密码正确，系统会提示“Password installed”，表示密码设置成功。 若提示“Invalid Password!”，表 示两次输入密码不匹配，请重新再输入一次。 若要清除系统管理员密码，请选择“Administrator Password”，出现 “Enter Current Password”对话框时，输入旧密码后出现“Create New Password” 密码即清除。 ► User Password 设该选项被用来设置用户密码，设定步骤与“Administrator Password”的设定 方法相同。 5.9 F&V (CPU超频设置程序) ► CPU Confuguration 下面各项依次为设置：CPU倍频、CPU增加外频、CPU增加电压、CPU超频后功耗限 制、电源功耗限制、超频允许开关设定、CPU各核心超频设定。 30 P67/H67 Freez ► Memory Configuration 下面各项依次为设置：内存外频及相关参数。 31 版本：I.222 ►Graphics Configuration Intel图形配置 IGFX Core Current Mac(1/8 Amp) IGFX 核心当前的 Mac（1 / 8Amp） ► OC Voltage Control 下 面 各 项 依 次 为 ： 设 置 内 存 电 压 (1.5000V~2.0500V) 、 设 置 PCH 桥 芯 片 电 压 (1.0500V~2.0500V)、设置CPU电压(1.8000V~2.5000V)。 32 P67/H67 Freez 5.10 Save & Exit (保存和退出BIOS设置程序) Save Changes and Exit 选择“Save Changes and Exit”并按回车键,选择“Yes”后按 键即可储 存所有设定结果到CMOS RAM并离开BIOS设定程序；若不想储存，则选“No”或按 “ESC”键皆可回到主菜单。 33 版本：I.222 Discard Changes and Exit 选择“Discard changes and exit”，选择“Yes”后按键即可放弃对BIOS 程序所作的修改并离开BIOS设定程序。选“No”或按“ESC”键皆可回到主菜 34 P67/H67 Freez Save Changes and Reset 选择“Save Changes and Reset”，选择“Yes”后按键即可保存对BIOS 程序所作的修改并复位重启。选“No”或按“ESC”键皆可回到主菜单。 Discard Changes and Reset 选择“Discard Changes and Reset”，选择“Yes”后按键放弃保存对BIOS 程序所作的修改并复位重启。选“No”或按“ESC”键皆可回到主菜单。 35 版本：I.222 Save Changes 选择“Save Changes”，选择“Yes”后按键即保存对BIOS程序所作的修 改。选“No”或按“ESC”键皆可回到主菜单。 36 P67/H67 Freez Discard Changes 选择“Discard Changes”，选择“Yes”后按键则放弃对BIOS程序所作的 修改。选“No”或按“ESC”键皆可回到主菜单。 Restore Defaults 选择“Restore Defaults”，选择“Yes”后按键则允许用户把所有的BIOS 选项恢复到优化值，选“No”或按“ESC”键皆可回到主菜单。 37 版本：I.222 Save as User Defaults 选择“Save sa User Defaults”，选择“Yes”后按键则允许用户保存用 户设定的个性BIOS默认值，选“No”或按“ESC”键皆可回到主菜单。 38 P67/H67 Freez Restore User Defaults 选择“Restore User Defaults”，选择“Yes”后按键则允许用户调入用 户设定的个性BIOS默认值，选“No”或按“ESC”键皆可回到主菜单。 39 版本：I.222 第六章 主板驱动安装 A. 6.1 关于驱动光盘 随货附赠的主板驱动光盘包括了所有推荐用户安装的驱动程序（支持 WinXP 系统） ，方便用户进行主板驱动的安装与设置。 将驱动光盘放入电脑光驱，系统将自动弹出安装引导画面，如下图所示： （注： 以下画面因驱动光盘版本的升级，可能会有一定的区别） 根据自动安装画面 上弹出的信息，请对 应您所使用的主板 型号，选择相应的产 品名称按钮。 B. 6.2 安装驱动程序 点击产品名称按钮，系统将弹出以下图片，显示出需要安装的主板驱动列表。 用户请点击相应的驱动按钮，依照屏幕提示，一步步完成驱动程序的安装。 根据产品型号，选择正确的按钮，点击进入下一步。根据上图提示选项，完 成相应驱动的安装。全部安装完成后，重启进入系统，驱动安装完成。 注意：上述画面只作为范例，其显示的驱动程序列表可能会因用户所购买的主板 不同而相应变化。 40 P67/H67 Freez 产品中有毒有害物质或元素的名称及含量 部件名称 有毒有害物质或元素 铅（Pb) 汞（Hg） 镉（Cd） 六价铬 （Cr(VI)) 多溴联苯 （PBB） 多溴二苯醚 （PBDE） 电路板（PCB） O O O O O O 金属结构件 O O O O O O 主动零件及 IC 芯片 X O O O O O 连接器 X O O O O O 被动零件 X O O O O O 线材及其组件 O O O O O O 塑料件，散热垫片 O O O O O O 散热膏，助焊剂 O O O O O O O：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T11363-2006 标准规定的限量要求 以下. X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的 限量要求. 备注：在主动零件及 IC 芯片，连接器及被动零件之铅（Pb)字段中有打 X，表示铅(Pb)在该部件 的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求，但均符合欧盟 RoHS 指令豁 免条款. 电子信息产品污染控制标示：图中之数为产品之环保使用期限。仅指电子信息 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染 或对人身、财产造成严重损害的期限。同时，此产品所标示之环保使用期限， 系指在一般正常使用状况下。 41
