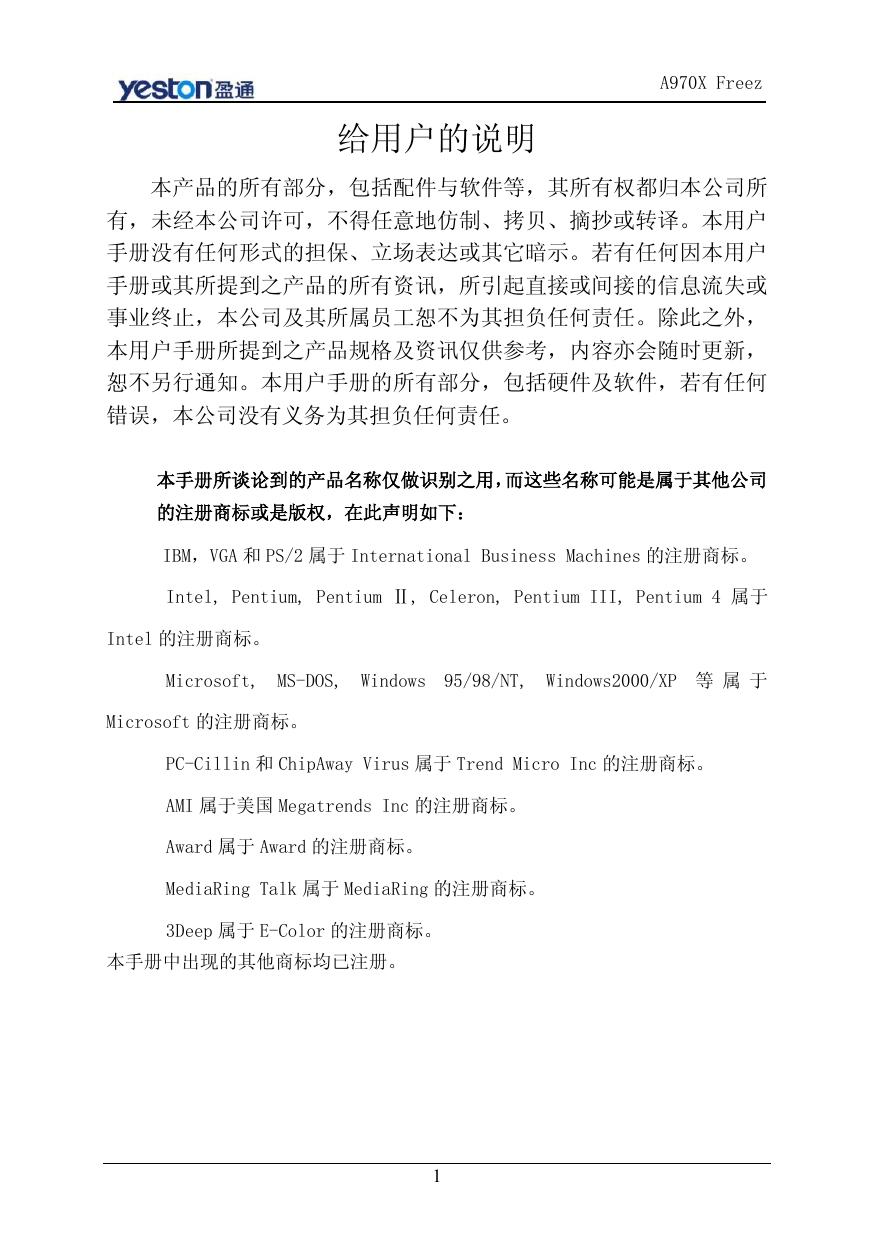

飞刃 A970X A970X Freez 给用户的说明 本产品的所有部分，包括配件与软件等，其所有权都归本公司所 有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户 手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户 手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或 事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外， 本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新， 恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何 错误，本公司没有义务为其担负任何责任。 本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司 的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等 属 于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。 本手册中出现的其他商标均已注册。 1 版本：A.232 目 录 第一章 包装说明 ..............................………………………………………. 3 第二章 综述 ......................................………………………………………. 4 第三章 主板位图 ......................................…………………………………. 6 第四章 安装与设置 ......................................……………..………………. 7 第五章 BIOS 设置 .....................................………………………………... 13 5.1 进入 BIOS 主界面 ............................………………………. 13 5.2 控制键位 ......................................…………………………… 13 5.3 主题帮助 ........................................………………………….. 13 5.4 BIOS 主界面.................................……....…………………… 14 5.5 高级 BIOS 功能设置.......................................……………..…. 15 5.6 Chipset(芯片组功能设置)....................................………….. 21 5.7 C.oclock (超频设置) ..............................…..………………… 21 5.8 Startup (引导选项设置)........ ........... …….………………… 22 5.9 Security(安全设置)..................................…..………………… 23 Save&Exit(离开 BIOS 设置程序)..........…………………….. 24 驱动安装.....................……………………………………………… 25 5.10 第六章 附产品质量保证卡 2 A970X Freez 第一章 包装说明 请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情 形，请尽快与您的经销商联系。 盈通主板一块 SATA 数据数一根 SATA 电源线/数据线一套 主板驱动程序光盘一张 主板用户手册一本 I/O 后档板一块 3 版本：A.232 第二章 综述 飞刃 A970X 主板采用 AMD970 + SB950 芯片组设计，全固态电容设计，支持 AMD Socket AM3/AM3+接口处理器，支持 DDR3 1066/1333/1600/1866(OC)存储架构， 支持新一代 16X PCI EXPRESS 图形接口，板载千兆网卡，板载 8 声道音效，提供 1 个 PCIE 16X 插槽，2 个 PCIE 1X 插槽，2 个 PCI 插槽，性价比极高，是您不可错 过的选择！ 特点介绍： -芯片组： 采用 AMD 970 + SB950 芯片组设计； -CPU 支持： 支持 AMD Socket AM3/AM3+接口处理器； -CPU 频率识别： 自动识别 CPU 主频（免跳线方式） ； -内存支持： 板载 4 条 240 pin DDRIII 内存插槽, 内存容量最高可扩展至 32GB，支持双通道 DDR3 1066/1333/1600/1866MHz（OC） 。 主板规格： CPU - 支持AMD Socket AM3/AM3+接口处理器 4 A970X Freez 芯片组 - 采用AMD970+SB950芯片组 - 板载4条240-pin DDRIII SDRAM插槽 内存 - 内存容量最高可扩展至32GB - 支持双通道DDRIII 1866（OC）/1600/1333/1066MHz - 1 x PCI Express x16 插槽 扩展插槽 - 2 x PCI Express x1 插槽 - 2 x PCI 插槽，符合PCI v2.3规范 - 1 x 24-pin ATX电源插座 - 1 x 8-pin ATX 12V电源插座 - 3 x USB接头，可接出6个额外的外部USB 2.0接口 - 1 x IRDA1接头 内置接口 - 1 x 前置音频接头 - 1 x 前置控制面板接头 - 1 x SPEAKER接头 - 3 x 风扇接头 - 6 x Serial ATA3.0连接端口，支持RAID 0/1/5/10/JBOD - 1 x PS/2键盘接口 - 1 x PS/2鼠标接口 - 6 x USB 2.0 接口, 兼容USB 1.1 背板接口 - 1 x 同轴+光纤(2合1)接口 - 1 x COM口接头 - 1 x RJ45 接口 - 6 x 音频接口 网络 - 主板尺寸 - ATX架构 BIOS/电源管理 音频 AMI BIOS，支持高级电源管理ACPI CPU温度,风扇速度,系统电压实时监控 板载8声道HD Audio Codec 提供前置音频接口，提供前置立体声麦克风接口 板载1000Mbps自适应网卡接口 第三章 主板位图 5 版本：A.232 (可能和实物有差异，请以实物为准) 第四章 安装与设置 如何辨认跳线的 1 脚位置？ 6 A970X Freez 请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。 JP1 跳线：是否支持键盘开机功能 1-2（缺省设置） 2-3 Disabled （禁用） Enabled （启用） CLR_CMOS：清除 CMOS 跳线 如果主板因为 BIOS 设置错误而出现问题，此时可清除 CMOS 解决问题，方法 是：在断开电源的状态下短接 JBAT 1-2 脚 5-6 秒，就可清除 CMOS。请不要在开时 清除 CMOS，否则可能会损坏您的主板。 跳线设定如下表所示： OPEN（缺省设置） Normal Short 清除 CMOS F_USB1/F_USB2/F_USB3 接口说明： 脚位 1/2 3/4 9 信号定义 +5V 电源 D空 脚位 5/6 7/8 10 F_AUDIO 前端音频接口说明: 7 信号定义 D+ 接地 键位 版本：A.232 风扇接口 此处介绍的几个风扇接头在您的安装 过程中扮演着重要的角色。它们是主 板上所有降温风扇的电源供应接头， 提供降低系统及 CPU 温度的重要功能。 在此我们强烈建议您一定要安装散热风扇在 CPU 上，并要将风扇电源线连接 到 CFAN 接头上。 8 A970X Freez F_PANEL 面板插针接口 硬盘动作中指示灯 HDD_LED(Hard Driver LED Header) 将机壳前面板的 HDD LED 指示灯接到此接脚上，便可经由此指示灯看到硬盘运转 的状况。 系统重置按钮 RESET（Reset Control） 将机壳前面板的 RESET 连接线接到此接线，若关闭此开关，则系统将重置并执行 开机自我测试（POST） 。 电源开关按钮接脚 PWR-ON(Power Button) 将机壳前面板上的电源开关电缆连接至此接脚，便可以电源开关按钮打开或者关 闭计算机。 扬声器接脚 +SPEAKER1（Speaker） 透过此扬声器接脚，您可以外接一个扬声器到您的主板上，当计算机开机正常无 误时，此扬声器会发出一短[嘀]声，但若计算机开机时出现不正常状况时，此扬 声器会发出不规则长、短或高的[嘀嘀]声来提醒使用者。 电源指示灯的连接（Power LED） 电源指示灯用来显示主机板的工作状态：亮表示系统处于正常工作状态；灭表示 系统处于软关机状态。 9 版本：A.232 建议安装使用步骤如下： 1. 开机后，按“DEL”键进入 CMOS SETUP，选择“Load Optimized Defaults” 存盘退出； 2. CPU 频率设置：采用自动识别，一般无须手动设置。如果出现频率显示不正 确或者不显示的情况，则可关机清除 CMOS，然后重复第一步即可； 过渡超频可能会导致某些部件的损坏或是使用寿命减少，推荐不要采用超频 方式。 CPU 的安装 ：AMD cpu 上的标识应该对应到 CPU 脚座轴的对角位置，请务必注意！ 将 CPU ZIF 座的扶手向上扳起 90 度~100 度，将 CPU 放上 CPU 座，一只手按住 CPU， 另一只手将 CPU ZIF 座的扶手向下扣住 CPU 座的扣，然后安装 CPU 风扇时请务必 注意风扇的铁扣已扣好，风扇和 CPU 表面接触平整，否则有可能因散热不好导致 CPU 烧毁。 CPU 只有一个方向可以安装到插座中，切记不要用力将 CPU 以错误的方向安装 到插座中！ 内存安装 主板内建 4 条 240-pin 的 DDR3 内存模块扩充槽。必须使用 1.5V 工作电压的内存 模块。安装 240 pin DD3 内存时，请垂直插入插槽中，方向错误会无法完全插入。 请确认方向是否正确，您可以根据内存模块上缺口（指向点）的位置与主板内存 扩充槽的指向点位置确定。两个位置必须对准。 当您安装好 240 pin DDR3 内存时，主板会自动检测 DRAM，并采用正确的电源及存 取时序使内存运行达到最佳状态。 双通道内存的安装 主板支持全新双通道 DDR3 1866/1600/1333/1066 内存模式。主板具有 4 个 DIMM 插槽，每一个代表一个内存通道。 注：使用双通道模式，必须选择容量，频率，品牌相同两根内存同时使用 10 A970X Freez 声音部分连接 Line out 用来连接耳机或喇叭等的音效接收设备，在 8 声道音效输出模式中，这 个接头应该接到前置左右声道（两个主喇叭） ； Line-in 用来连接线性输入设备； Cen/LFE 用来连接中置音箱及重低； SURROUND 用来连接侧面左右声道；Mic 用来 连接麦克风。SUR BACK 用来连接后置左右声道。 清除 CMOS 主板内置 RTC 及 CMOS SRAM。主板上的电池确保 RTC 及 CMOS SRAM 在关机后不会 因为主电源的消失而丢失数据或停止运行。RTC（Real Time Clock 实时钟）的功 能是为 PC 提供正确的时间和日期。系统上所有的设定都储存在 CMOS SRAM 里，每 次开机，CMOS 会自动把设定状态读入系统里。如果不小心因为设置了 CMOS 信息使 得主机无法正常开机，这时就需要手动清除 CMOS 信息，使其回复原始设置。相关 跳线请见 CLR_CMOS：CMOS 跳线 其他部件的安装 PC 喇叭的连接 PC 喇叭的接口共有四支接脚。PC 喇叭的连接是有方向性的，需要将机箱上 4 脚的 SPK 接线按前面板说明连接即可。 Reset 重启动按钮的连接 Reset 重启动按钮可以在不重新关闭电源的情况下，强迫电脑重新冷启动，Reset 接头没有方向性，只要短路即进行 Reset 动作。Reset 重启动按钮是一个 2 脚连接 器，应连接到主机板上的 RESET 位置。 电源指示灯的连接 电源指示灯（Power LED）用来显示主机板的工作状态：亮表示系统处于正常工作 状态；灭表示系统处于软关机状态。所有 LED 都是有方向性的，也就是必须正接 正，负接负，若是接反则 LED 不会亮，此时只需将方向反过来插上即可，电源指 示灯的接口为 PWR LED。 11 版本：A.232 硬盘指示灯的连接 硬盘指示灯指示硬盘的工作状态，当指示灯亮时,表示硬盘处于读/写状态。 硬盘指示灯的接口为 HD LED。 SATA 设备的安装 主板集成了 6 个 SATA 接口，支持 S-ATAII 600MB/S 高速硬盘接口，如果你购买了 SATA 接口硬盘，可以直接通过所提供的 SATA 数据线将主板和硬盘接口相接。 外部设备的安装 当您安装了主板上的所有设备并设定好了相关的跳线，将之固定于机箱内后，便 可继续安装其它附加卡与外存储设备了，如显示卡、音效卡、网络卡以及软、硬 驱及其电源、数据排线等。安装完毕后，请仔细检查所有电源、排线及设定，尤 其是 CPU 的电源、频率设定，以免造成不必要的损失，待确认无误后，才能插上 ATX 电源插座打开电源，并进行 CMOS SETUP 的相关设定，以便使电脑正常开机运作。 键盘与 PS/2 鼠标的安装 主板上有 PS/2 接口，开机后 BIOS 会自动检测 PS/2 接口是否连接有鼠标，如果有， BIOS 会自动设鼠标的 IRQ 为 12。最后，在您结束了外部设备的安装后，最好能不 厌其烦地再仔细检查一遍，再启动您的电脑。 USB 及 LAN 连接器：USB/LAN 本主板提供 USB2.0 及 1.1 规格的通用串行总线连接以连接 USB 装置。如：键盘、 鼠标以及其他的 USB 装置。安装时直接将 USB 装置的接头插入连接器即可。并提 供一个局域网络（LAN）连接埠，您可直接将 LAN 装置接头插入连接器即可。 12 A970X Freez 第五章 BIOS 的设置 注意：由于主板的 BIOS 版本在不断的升级，所以，本手册中 有关 BIOS 的描述仅供参考。我们不保证本说明书中的相 关内容与您所获得的信息的一致性。 5.1 进入BIOS主界面 本章提供了 BIOS Setup 程序的信息，让用户可以自己配置优化系统设置。BIOS 中一些未做过多说明的项目，属于非常用项目，在未完全了解其功能之前建议保 持默认设置，不要随意更改。 如下情形您需要运行 SETUP 程序：系统自检时屏幕上出现错误信息，并要求进入 SETUP 程序；您想根据客户特征更改出厂时的默认设置。 进入设定程序 在计算机启动时，BIOS 进入开机自检(Post)程序，自检程序是一系列固定在 BIOS 中的诊断程序，当自检程序执行完成后，显示出如下信息：Press DEL to run Setup （按 DEL > 键即可进入 SETUP） 。如果此信息在您做出反应前就消失了，您可以 关机后再开机或按机箱上的 Reset 键，重启您的电脑，也可以同时按下
