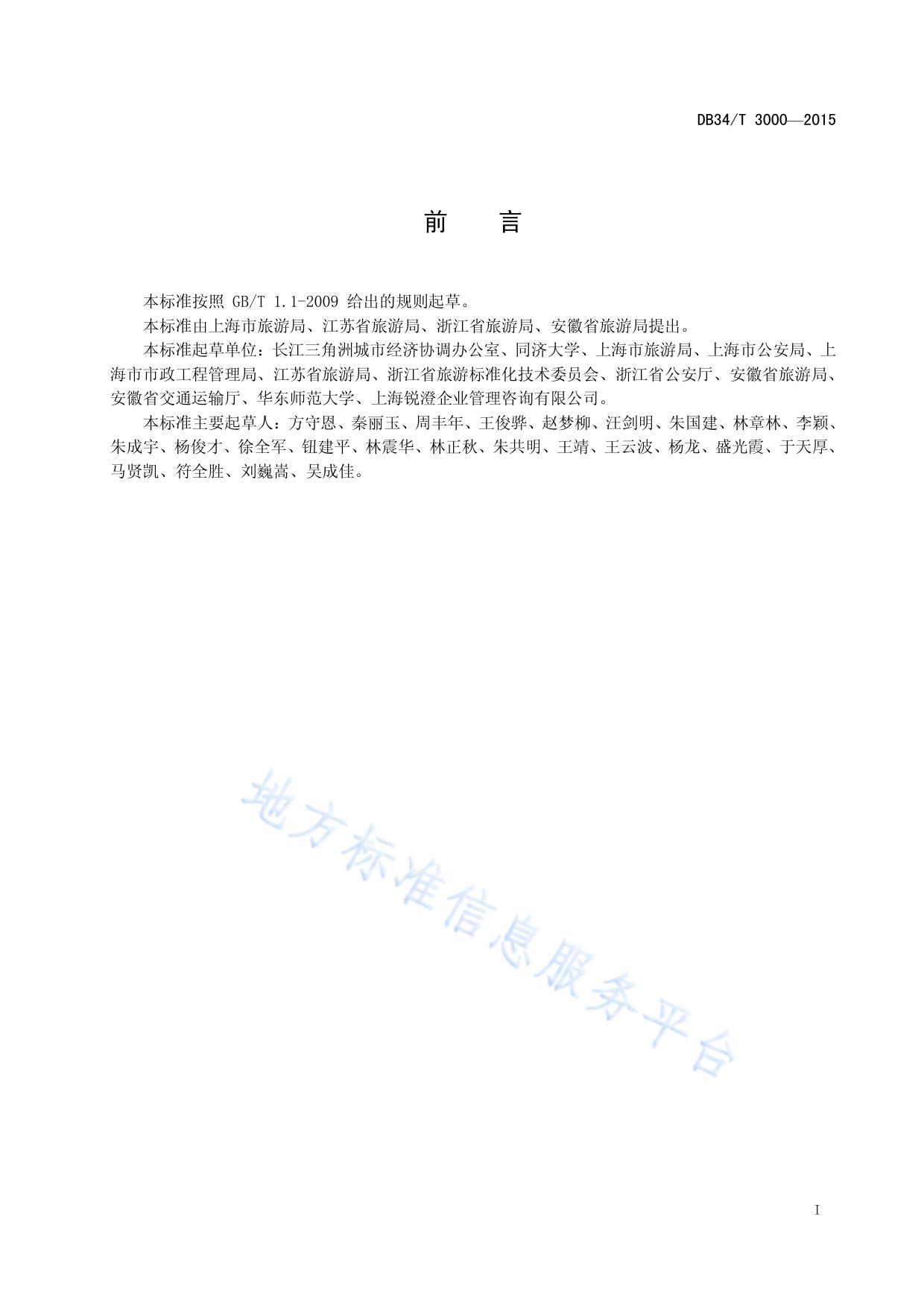

ICS 03.200 R 80 DB34 安 徽 省 地 方 标 准 DB 34/T 3000—2015 旅游景区(点)道路交通指引标志设置规范 Setting Specification for Road and Traffic Guilding Sign in Tourist Area (Spot) 文稿版次选择 2015 - 11 - 10 发布 安徽省质量技术监督局 2015 - 12 - 10 实施 发 布 DB34/T 3000—2015 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准由上海市旅游局、江苏省旅游局、浙江省旅游局、安徽省旅游局提出。 本标准起草单位：长江三角洲城市经济协调办公室、同济大学、上海市旅游局、上海市公安局、上 海市市政工程管理局、江苏省旅游局、浙江省旅游标准化技术委员会、浙江省公安厅、安徽省旅游局、 安徽省交通运输厅、华东师范大学、上海锐澄企业管理咨询有限公司。 本标准主要起草人：方守恩、秦丽玉、周丰年、王俊骅、赵梦柳、汪剑明、朱国建、林章林、李颖、 朱成宇、杨俊才、徐全军、钮建平、林震华、林正秋、朱共明、王靖、王云波、杨龙、盛光霞、于天厚、 马贤凯、符全胜、刘巍嵩、吴成佳。 I DB34/T 3000—2015 引 言 为推进安徽省旅游景区（点）道路交通指引标志规范化，满足自驾车旅游者和旅游车辆驾驶员识别 通往旅游景区（点）的方向、距离和了解旅游项目类别的需求，使来皖的中外旅游者旅游更加便利，根 据国家标准 GB 5768 《道路交通标志和标线》的规定，在江浙沪三省共同发布的地方标准《旅游景区(点) 道路交通指引标志设置规范》的基础上，结合安徽省旅游景区（点）的实际情况，制定本标准。 II DB34/T 3000—2015 旅游景区(点)道路交通指引标志设置规范 1 范围 本标准规定了安徽省旅游景区（点）道路交通指引标志的版面设计、版面内容、设置原则和设置方 法。 本标准适用于安徽省旅游景区（点）道路交通指引标志的规划、设计和设置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 5768（所有部分） 道路交通标志和标线 GB/T 8416 视觉信号表面色 GB/T 18833 道路交通反光膜 GB/T 23827 道路交通标志板及支撑件 3 术语和定义 下列术语和定义适用于本文件。 3.1 旅游景区（点）道路交通指引标志 Road and traffic guidingsign in tourist area (spot) 提供旅游景区（点）的中文名称、英文名称、旅游项目类别图案以及前往旅游景区（点）的方向和 距离等信息，设在高速公路出口附近及通往旅游景区（点）各连接道路交叉口附近的道路交通指引标志。 分为旅游景区（点）方向距离标志和旅游景区（点）方向标志两种。 3.2 旅游景区（点）方向距离标志 Direction anddistance signin tourist area (spot) 旅游景区（点）方向距离标志的内容包括：旅游项目类别图案、中文名称、英文名称、方向、距离。 3.3 旅游景区（点）方向标志 Directionsignin tourist area (spot) 旅游景区（点）方向标志的包括：旅游项目类别图案、中文名称、英文名称、方向。 4 旅游景区（点）的分类 1 DB34/T 3000—2015 根据旅游资源要素价值、旅游景观市场价值和旅游交通需求指标，可将满足表1 条件的旅游景区 （点）分列为 A、B、C 三类。 国家各有关部门评定的国家级旅游资源可结合实际情况归入 A、B、C 三类。 表1 旅游景区（点）分类表 评价项目 分类 评价因子 观赏游憩价值 旅游资源 要素价值 市场价值 B C 高 较高 一般 具有极高的历史价 具有很高的历史价 具有较高的历史价 历史文化 值、文化价值、科学价值， 值、文化价值、科学价值， 值、文化价值、科学价 科学价值 或其中一类价值具国际 或其中一类价值具国内 值，或其中一类价值具 意义 意义 省（市）级意义 国内外知名程度 旅游景观 A 美誉度 国际知名 国内知名 省（市）知名 有极好的声誉受到 有很好的声誉受到 有较好的声誉受到 90％以上的游客和专业 80％以上的游客和专业 70％以上的游客和专业 人员的赞美 人员的赞美 人员的赞美 市场影响力 很有发展前途 有较好的发展前途 有发展前途 年适宜游览天数 300 天以上 250 天以上 150 天以上 70 万以上 50 万以上 30 万以上 （或 7 万辆以上） （或 5 万辆以上） （或 3 万辆以上） 旅游交通 年接待旅游者人次 需求指标 （或年接待旅游自 驾车数量） 5 旅游景区（点）的引导范围 5.1 A 类旅游景区（点）的引导范围 5.1.1 旅游景区（点），从干线公路入城口、城市快速干道的出口或出口处附近的交叉路口开始引导。 5.1.2 郊区的旅游景区（点），从干线公路与通往旅游景区（点）公路的交叉口开始引导。 5.1.3 遇下列情况，高速公路上可设置 A 类旅游景区（点）指引标志： a) 与高速公路出口匝道直接相连； b) 位于出口匝道附近，但高速公路出口标志中无旅游景区（点）所在地的地名信息； c) 交通组织需要时。 5.2 B 类旅游景区（点）的引导范围 5.2.1 市区的旅游景区（点），从旅游景区（点）附近的 2 个干道交叉口或 3 km 以内的范围开始引 导。 5.2.2 郊区的旅游景区（点），在景区（点）所处区（县）的范围内或距旅游景区（点）5 km 以内的 范围开始引导。 5.3 C 类旅游景区（点）的引导范围 从距旅游景区（点）附近的干道交叉口开始引导。 6 设置原则 2 DB34/T 3000—2015 6.1 一般规定 6.1.1 旅游景区（点）指引标志属于道路交通标志中的主标志，应符合 GB 5768 的设置规定。 6.1.2 旅游景区（点）道路交通指引标志应结合指路系统作系统性的规划与设计。 6.1.3 旅游景区（点）指引标志应按道路的设计车速、几何线形、交通流量、流向和交通组成、道路 沿线和交通组织的状况等因素设置。 6.1.4 旅游景区（点）指引标志应设置在高速公路、城市快速路、城市主干道、城市次干道的路口和 路段上。 6.1.5 旅游景区（点）指引标志宜单独设置，当与其它交通标志相互遮挡时，应设置在距离其它交通 标志 60 m 以外的范围或交叉口下游。 6.1.6 现有道路条件无法单独设置旅游景区（点）指引标志时，宜与指路标志版面组合或合杆设置。 6.2 设置方法 6.2.1 旅游景区（点）应由远至近依次连续引导，并符合 GB 5768 的规定。 6.2.2 距离旅游景区（点）500 m 以外范围应设置旅游景区（点）方向距离标志，如图 1 所示。 图1 旅游景区（点）方向距离标志 6.2.3 距离旅游景区（点）500 m 以内范围应设置景区（点）方向标志，如图 2 所示。 图2 旅游景区（点）方向标志 3 DB34/T 3000—2015 6.2.4 旅游景区（点）指引标志第一次出现后，在需转向或分叉时应设置旅游景区（点）方向距离标 志或旅游景区（点）方向标志。在大于 5 km 的直行路段宜增设旅游景区（点）方向距离标志。 6.2.5 应在旅游景区（点）入口位置设置停车场指示标志，如图 3 示例所示。 图3 旅游景区（点）指引标志和停车场指示标志设置示例 7 版面内容 7.1 旅游项目类别图案 7.1.1 应醒目易辨、信息准确、美观明晰。 7.1.2 分为共性图案与个性图案。 7.1.3 符合表 2 中旅游项目的旅游景区（点）指引标志应使用共性图案。 4 DB34/T 3000—2015 表2 旅游项目类别共性图案 类别 图案 古镇类 山水类 生态湿地类 5 DB34/T 3000—2015 表2（续） 类别 寺庙类 农家乐类 科普馆类 6 图案 DB34/T 3000—2015 表2（续） 类别 图案 动物园类 体育健身类 森林公园类 7 DB34/T 3000—2015 7.1.4 个性图案可突出平面图形，如表 3 所示；也可突出立体图形，如表 4 所示。 表3 突出平面的旅游项目类别图案（示例） 旅游景区（点） 三河古镇 八里河 黄山 8 图案 DB34/T 3000—2015 表4 突出立体的旅游项目类别图案（示例） 旅游景区（点） 图案 纪念馆 马戏城 中山陵园 普陀山 9 DB34/T 3000—2015 7.2 版面颜色 7.2.1 旅游景区（点）指引标志的颜色为棕色底白色字符。 7.2.2 棕色为旅游景区（点）道路交通指引标志的专用版面底色，应符合 GB/T 8416 的色号规定。 7.3 版面尺寸及布置 7.3.1 旅游景区（点）指引标志的尺寸、文字和图形符号应符合 GB 5768 的规定。 7.3.2 旅游景区（点）中文名称超过 6 个字时宜缩略简称。 7.3.3 旅游景区（点）英文名称应小写，首字母大写。英文名称超过中文名称长度时可按照英文惯例 缩略简写。 7.3.4 旅游景区（点）的指引标志的版面内容不得附带商业性质的文字、数字及图案等。 7.3.5 版面尺寸及布置可参照图 4～图 6 示例所示。 图4 版面尺寸及布置示例 1 10 DB34/T 3000—2015 图5 版面尺寸及布置示例 2 图6 版面尺寸及布置示例 3 11 DB34/T 3000—2015 7.4 组合设置 7.4.1 2 个以上（含 2 个）旅游景区（点）指引标志在同一位置设置时，可组合版面或合杆设置，如 图 7 及图 8 示例所示。 图7 双柱式版面组合示例 图8 悬臂式版面组合示例 7.4.2 2 个以上（含 2 个）旅游景区（点）方向距离标志组合时，从上至下依次为由近至远的旅游景 区（点）信息；2 个以上（含 2 个）旅游景区（点）方向标志组合时，从上至下依次为 A 类旅游景区 （点）、B 类旅游景区（点）、C 类旅游景区（点），或依次为左转、直行、右转的顺序。 12 DB34/T 3000—2015 8 标志和标杆的材料 8.1 标志板材料 8.1.1 标志板的铝制材料应符合 GB/T 23827 的规定。 8.1.2 标志板的反光膜应采用二级以上反光膜，并符合 GB/T 18833 的规定。 8.2 支持方式 8.2.1 标志的支持方式可以分为单柱式、双柱式、悬臂式及附着式。 8.2.1.1 单柱式：标志安装在一根立柱上，适用于 1 个旅游景区（点）指引标志的设置，标志版面尺 2 寸应小于 1.5 m 。 8.2.1.2 双柱式：标志安装在两根立柱上，适用于 3 个以下（含 3 个）旅游景区（点）指引标志组 合时使用。 8.2.1.3 悬臂式：标志杆适用于 1 个或 2 个旅游景区（点）指引标志组合设置。 8.2.1.4 附着式：标志安装在上跨桥和附近构造物上，适用于 4 个以下（含 4 个）旅游景区（点） 指引标志组合设置。 8.2.2 支持方式应符合 GB 5768 的规定。 13 DB34/T 3000—2015 AA 附 录 A （资料性附录） 设置示例 A.1 市区旅游景区（点）指引标志设置示例 如图A.1 所示，“中共一大会址”和“新天地”分别为市区的 A 类和 B 类景点。 图A.1 中所示的区域均在距离旅游景点位置 500 m 以内范围，根据 6.2.3 的规定，使用旅游景点 方向标志。 合杆设置标志时，根据 7.4.2 的关规定“中共一大会址”的指引标志采用悬臂式，而“新天地” 采用附着式。 图A.1 中黄陂南路为北向南的单行道，根据旅游景区（点）指引标志需配合交通组织设计的原则， 在复兴中路上的旅游景区（点）指引标志设在马当路口。 14 DB34/T 3000—2015 图A.1 市区旅游景点指引标志设置示例 1 15 DB34/T 3000—2015 如图A.2 所示，“美术馆”、“大剧院”、“博物馆”、“城市规划展示馆”为市区的 A 类旅游 景点，“大世界游乐中心”为市区的 B 类旅游景点。根据 6.1.4 的规定，旅游景区（点）指引标志设 置在南京西路、西藏中路和人民大道这些城市主干道上。而新昌路、黄河路、武胜路是支路，所以在这 些路上不设置旅游景区（点）指引标志。西藏中路路段需要对多个旅游景区（点）进行指引，所以根据 7.4.1 和 7.4.2 的规定，采用版面组合标志的形式，而支持方式则根据 8.2.1.2 和 8.2.1.3 分别为 双柱式及悬臂式。 图A.2 市区旅游景点指引标志设置示例 2 16 DB34/T 3000—2015 A.2 郊区旅游景区（点）指引标志设置示例 如图A.3 所示，“双溪漂流”为郊区的 A 类旅游景点。根据 5.2 的规定，在高速公路的出口匝道 附件开始对双溪漂流进行引导。 根据 6.2.4 中引导连续性的原则，在所有通往旅游景区（点）的改变方向的路口均设置旅游景区 （点）指引标志,在直线段设置旅游景区（点）方向距离标志。 图A.3 郊区旅游景点指引标志设置示例 1 17 DB34/T 3000—2015 如图A.4 所示，“天目湖”为郊区的 A 类旅游景点，根据 5.2 的规定，在郊区的高速公路匝道附 近位置开始设置旅游景区（点）方向距离标志。 根据 6.2.5 的规定在直行路段上不设置标志，在 241 省道上和通往旅游景点的道路交叉口处设置 旅游景区（点）方向标志。 图A.4 郊区旅游景点指引标志设置示例 2 _________________________________ 18
