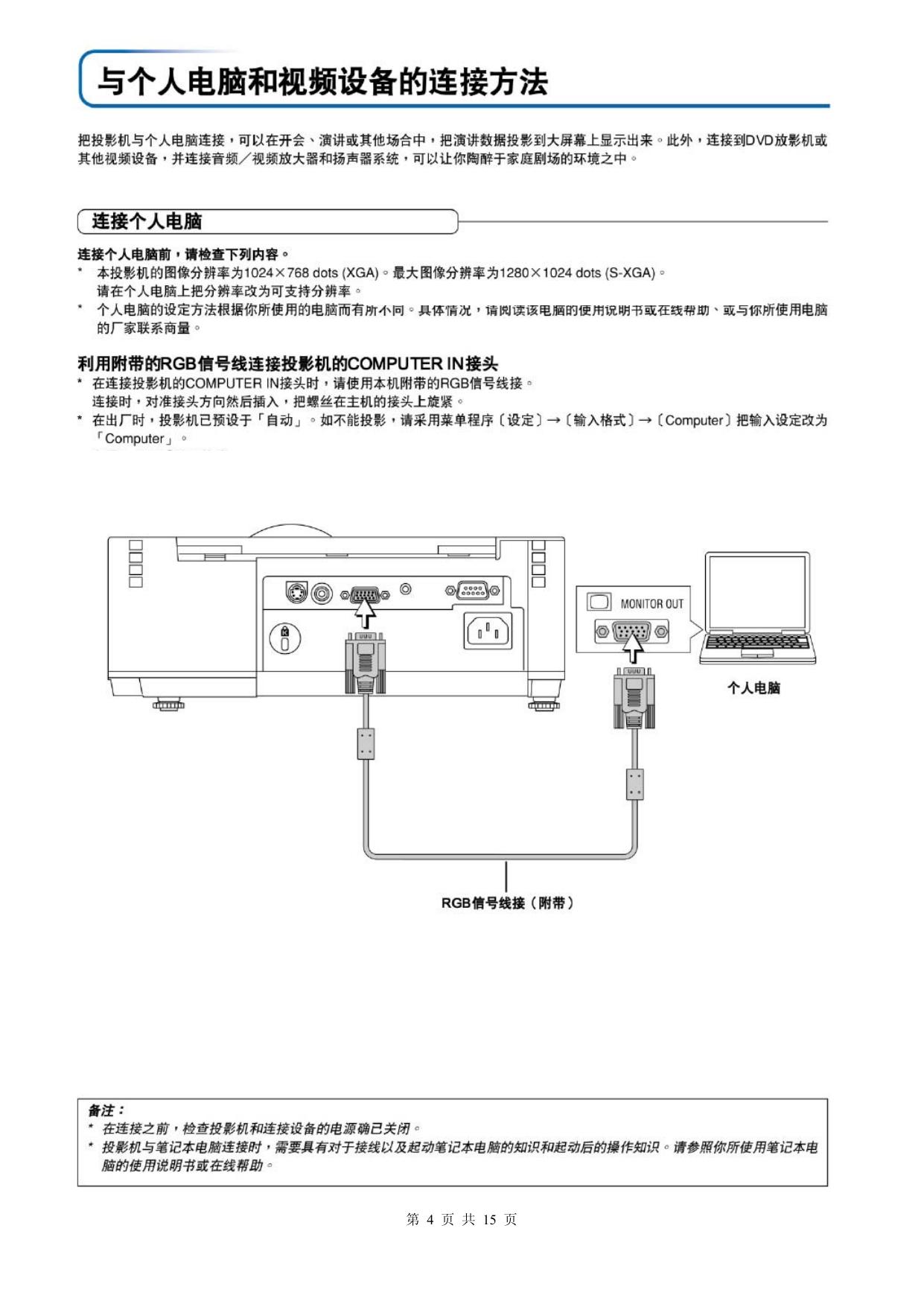

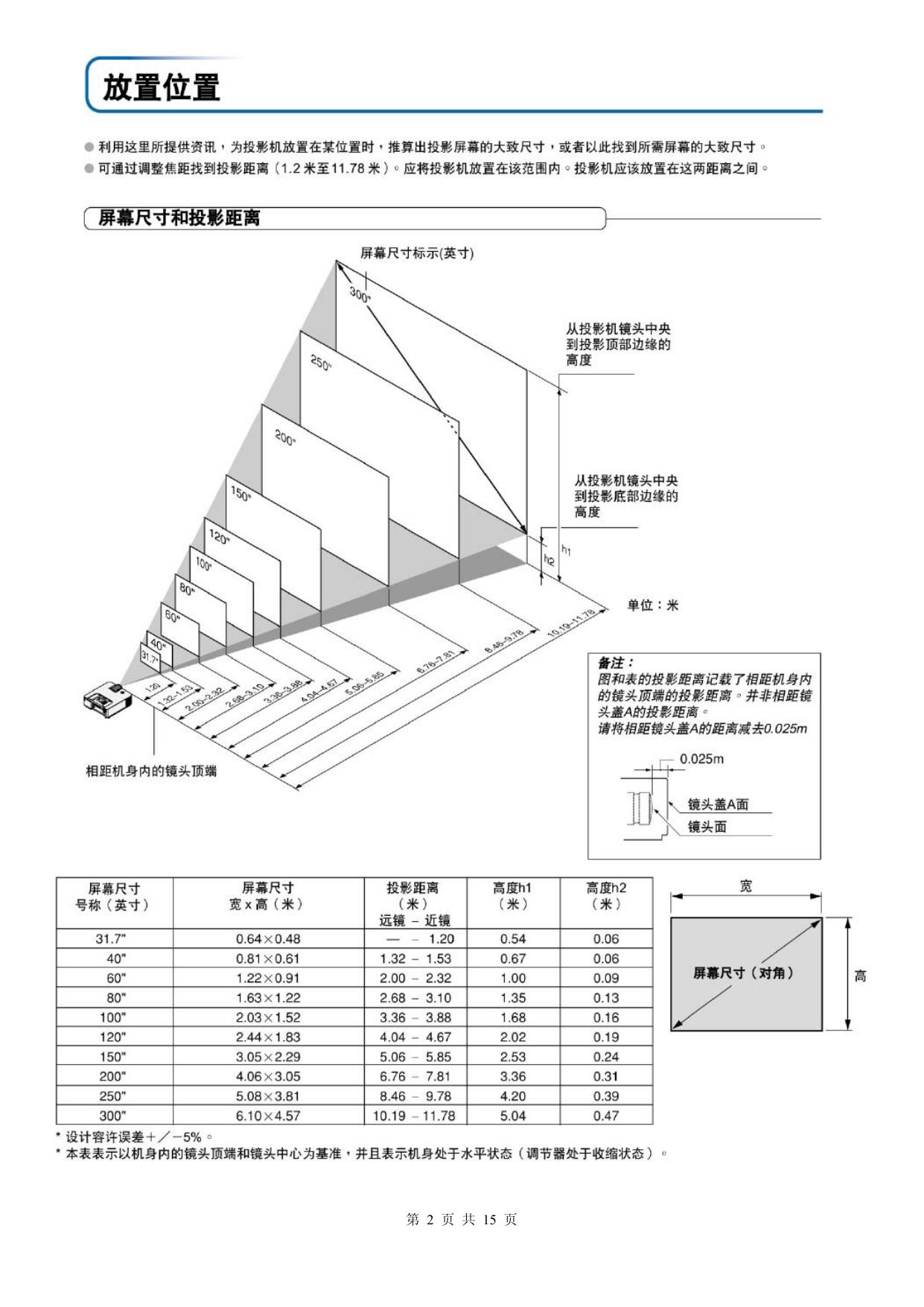

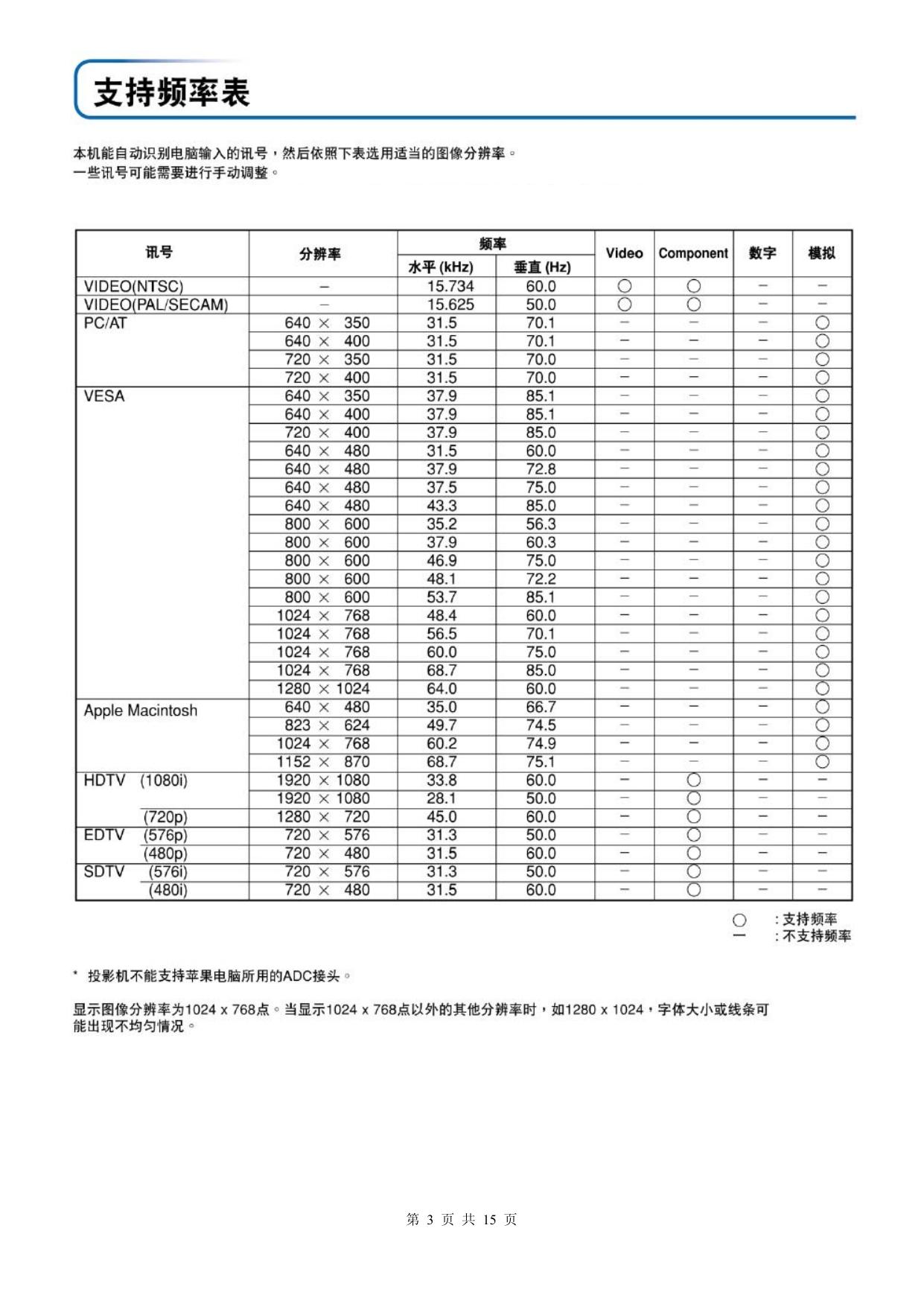

KIS-2101-003-080804 数码投影机 KG-PD****各系列机型 （****代表四位数字） 客户应用手册 第 1 页 共 15 页 第 2 页 共 15 页 第 3 页 共 15 页 第 4 页 共 15 页 第 5 页 共 15 页 第 6 页 共 15 页 PD 系列 RS-232C 外部通信协议 一、 连接 1．适用机型 KG-PD****各系列机型（****代表四位数字） 2．串口参数规定 波特率：115.2Kbps 奇偶位：无 数据位：8 停止位：1 流控制：无 后缀：CR（0Dh） 3．RS232C 端口 RS-232C 端口：（梯形）D-SUB 9 针 针脚指示 作用 2 传送（投影机②脚→电脑②脚/投影机②脚→电脑③脚 ） 3 接收（电脑③脚→投影机③脚/电脑③脚→投影机②脚） 5 接地（⑤脚→⑤脚） 注：有些中控的 RS-232C 脚有可能是交叉连接的，所以必需根据实际情况选择并行连接或交叉连接。 4．PD 系列连接方法 用两头都是孔状的 RS-232C 连接线连接投影机和电脑的 RS-232C 端口，如图： 第 7 页 共 15 页 二、ASCⅡ代码表 第 8 页 共 15 页 三、Command List / 常用指令列表 功能名称 编码 16进制编码 Standby / 开关机 14 31 34 Up / 向上 5E 35 45 Menu / 菜单 46 34 36 Computer / 电脑信号 04 30 34 Left / 向左 5D 35 44 Enter / 确定 17 31 37 Right / 向右 5C 35 43 Video / 视频 03 30 33 Cancel / 退出 25 32 35 Down / 向下 5F 35 46 Quick / 简单功能快捷键 34 33 34 Freeze(Password 1) / 画面静止 4C 34 43 Mute(Password 2) / 取消音视频信号输入 47 34 37 Eco(Password 3) / 灯泡省能 30 33 30 Quick Color Adj(Password 4) / 模式快捷调整 06 30 36 Vol+ / 音量+ 48 34 38 Kstn+ / 梯形校正+ 8B 38 42 Zoom+ / 数码放大+ 89 38 39 Aspect / 显示模式选择 （注1） 10 31 30 Wireless / 无线 （注2） 11 31 31 Vol- / 音量- 49 34 39 Kstn- / 梯形校正- 8C 38 43 Zoom- / 数码放大- 8A 38 41 Auto / 自动调整 （注3） 32 33 32 Viewer / U盘图片模式选择 （注4） 33 33 33 灯泡使用时间（十六进制表示） #QU 23 51 55 灯泡使用时间（十进制表示） #Qu 23 51 75 注1和注3为KG-PS****、P-****、PD系列机型所用 注2和注4为KG-PS***5、P-***5系列机型所用（带有无线功能） 第 9 页 共 15 页 四、使用方法 1．中控输入方法 用中控软件写入 16 进制代码，则在控制码后面加上后缀“CR ”。 例：开机代码输入：14 CR ，16 进制表现则为：31 34 0D 关机代码输入：14 CR ，16 进制表现则为：31 34 0D 31 34 0D 14 CR 注：因关机必须按两次 Standby 键，所以代码必须输入两次。CR 代码表示在 14 代码后回车，而不 是键入 CR。 RGB 信号输入：04 CR，16 进制表现则为：30 34 0D VIDEO/S-VIDEO 信号输入：03 CR，16 进制表现则为：30 33 0D 31 37 0D 17 CR 注：因为 VIDEO 和 S-VIDEO 信号的代码都是同一个，所以选择后得再按 ENTER 健确认，ENTER 键的代码为 17，当输入 03 CR 时出现如下图的信号源选择，如果蓝色选择栏在 VIDEO 时，则 可以输入 ENTER 键进入，如果蓝色选择栏在 S-VIDEO 时，而你是需要选择 VIDEO，那得再 次输入 03 CR，这时蓝色选择栏会跳到 VIDEO 上，你就可以输入 ENTER 键进行了。反之则按 上述的办法进行操作。 03 CR 2．波特率的更改 投影机默认波特率为 115.2K bps，如需更改机器波特率，请进入开机状态，在默认的波特率状态下写入对 应的波特率代码，将机器原来默认的波特率改为需要的波特率。 9600 bps 字符：#CE （十六进制为 23 43 45 ） 19200 bps 字符：#CL （十六进制为 23 43 4C） 115200 bps 字符：#CH （十六进制为 23 43 48） 更改后的波特率为机器的默认值，如需使用其他波特率控制机器，则必须在默认的波特率下进行再次更改， 这样以后才可以使用。 第 10 页 共 15 页 拔掉电源线，联系经销商维修。 最少等待 90 分钟，再尝试打开电源，如问题仍然存在，拔掉 电源线 联系经销商维修 第 11 页 共 15 页 第 12 页 共 15 页 第 13 页 共 15 页 第 14 页 共 15 页 如有其他投影机技术问题请致电加贺仪器客户服务部 联系：0754-88631177，再次感谢您使用本公司产品。 第 15 页 共 15 页
