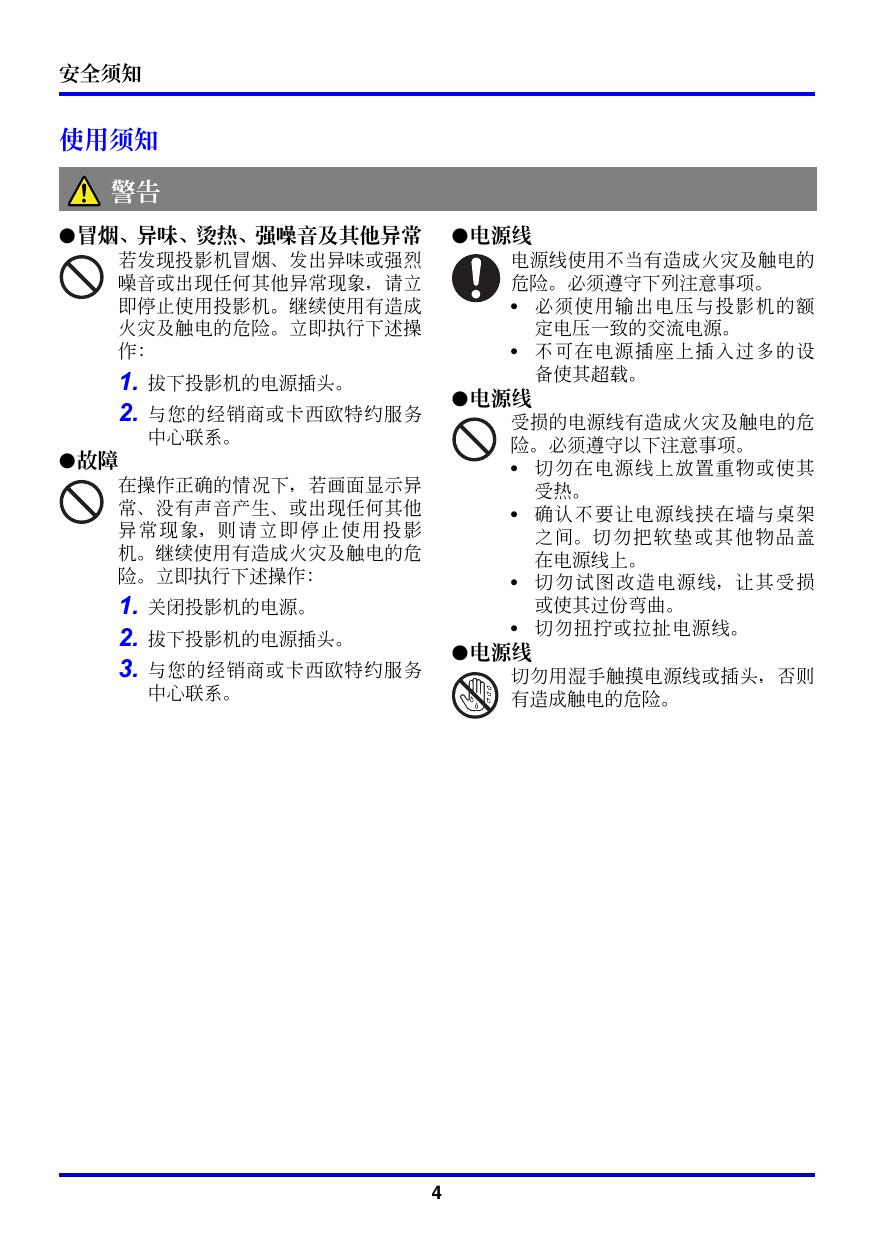

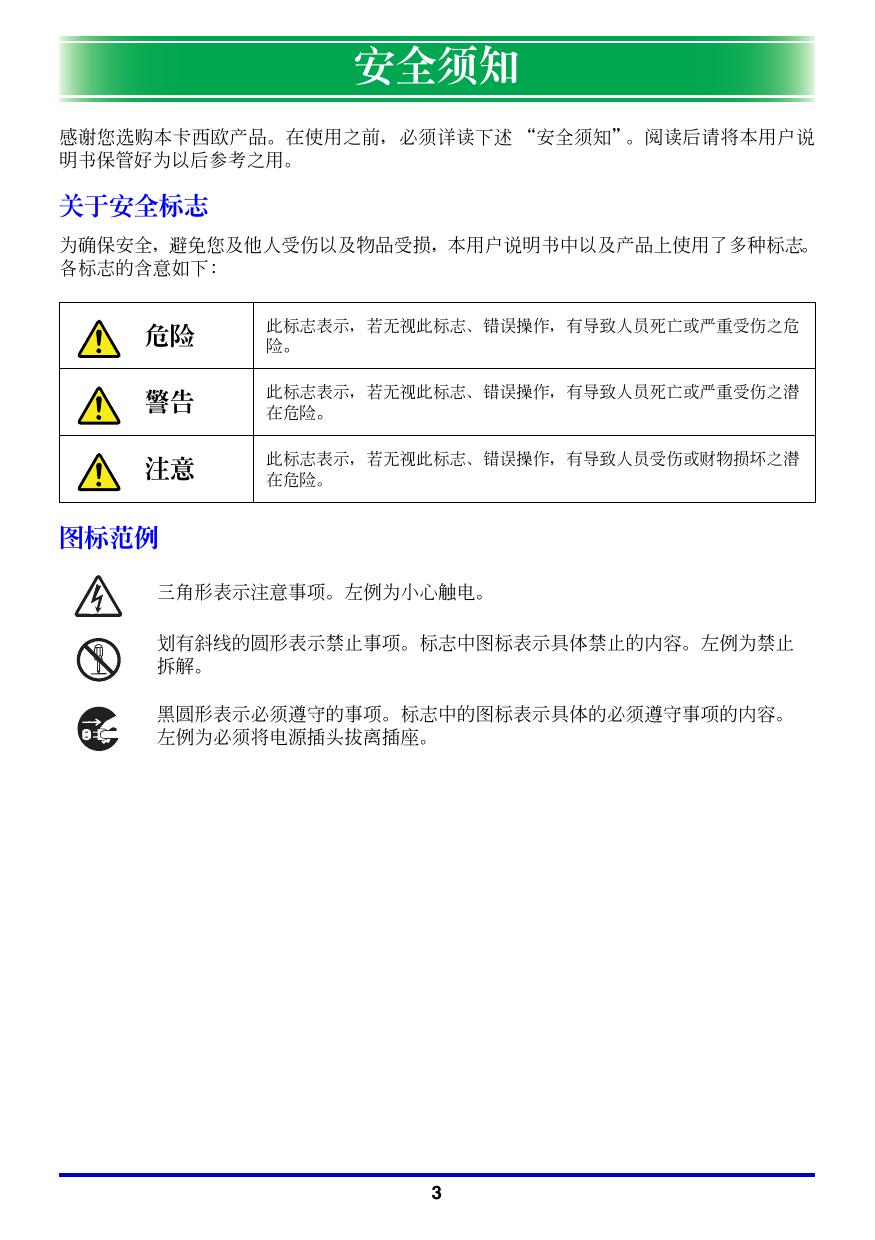

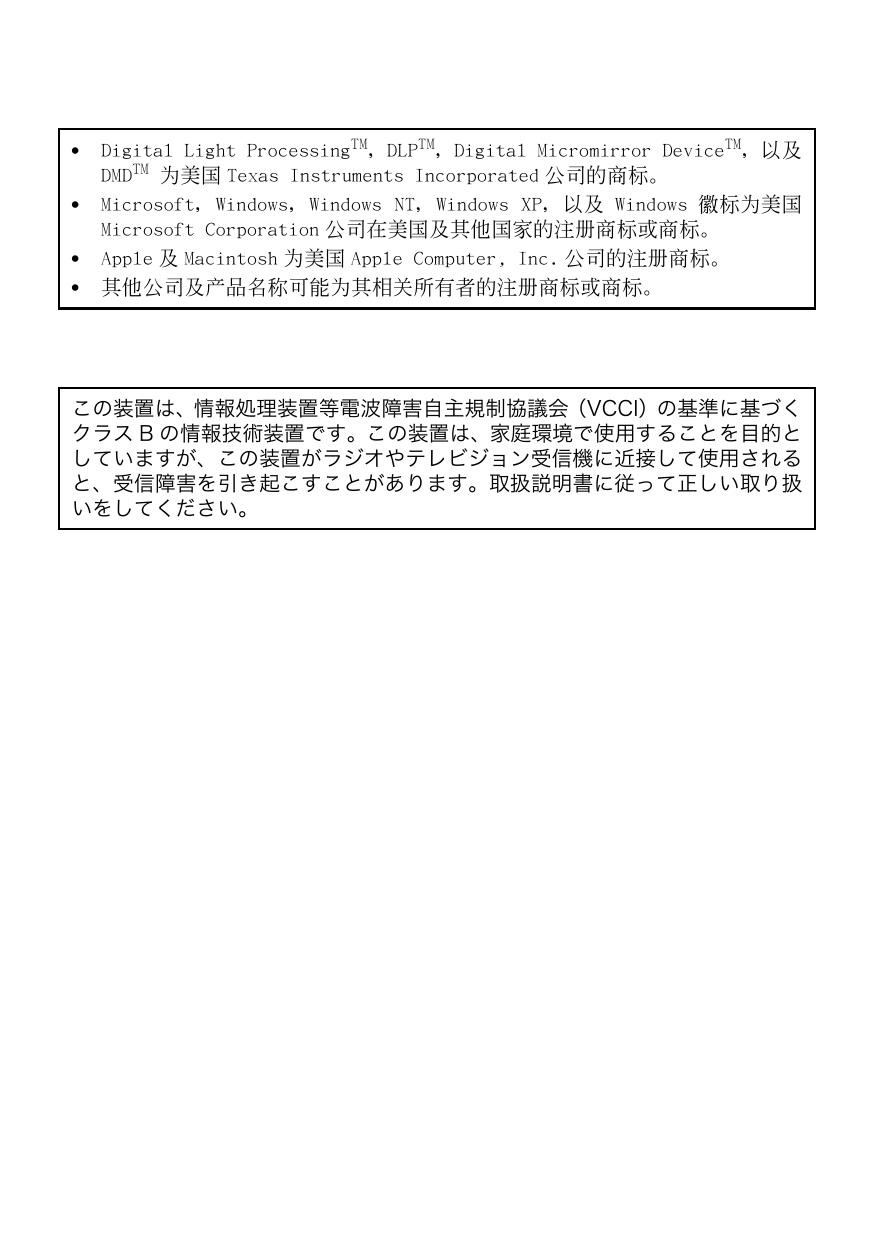

Ck 數據投影機 XJ-350 用戶說明書 請將本說明書保管好為日后參考之用。 • • • • Digital Light ProcessingTM﹐DLPTM﹐Digital Micromirror DeviceTM﹐以及 DMDTM 為美國 Texas Instruments Incorporated 公司的商標。 Microsoft﹐Windows﹐Windows NT﹐Windows XP﹐以及 Windows 徽標為美國 Microsoft Corporation 公司在美國及其他國家的註冊商標或商標。 Apple 及 Macintosh 為美國 Apple Computer, Inc. 公司的註冊商標。 其他公司及產品名稱可能為其相關所有者的註冊商標或商標。 この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づく クラス B の情報技術装置です。この装置は、家庭環境で使用することを目的と していますが、この装置がラジオやテレビジョン受信機に近接して使用される と、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱 いをしてください。 安全須知 感謝您選購本卡西歐產品。在使用之前﹐必須詳讀下述 “安全須知”。閱讀后請將本用戶說 明書保管好為以后參考之用。 安全須知 關于安全標誌 為確保安全﹐避免您及他人受傷以及物品受損﹐本用戶說明書中以及產品上使用了多種標誌。 各標誌的含意如下﹕ 危險 此標誌表示﹐若無視此標誌﹑錯誤操作﹐有導致人員死亡或嚴重受傷之危 險。 警告 此標誌表示﹐若無視此標誌﹑錯誤操作﹐有導致人員死亡或嚴重受傷之潛 在危險。 注意 此標誌表示﹐若無視此標誌﹑錯誤操作﹐有導致人員受傷或財物損壞之潛 在危險。 圖標範例 三角形表示注意事項。左例為小心觸電。 劃有斜線的圓形表示禁止事項。標誌中圖標表示具體禁止的內容。左例為禁止 拆解。 黑圓形表示必須遵守的事項。標誌中的圖標表示具體的必須遵守事項的內容。 左例為必須將電源插頭拔離插座。 3 安全須知 使用須知 警告 ●冒煙﹑異味﹑燙熱﹑強噪音及其他異常 ●電源線 若發現投影機冒煙﹑發出異味或強烈 噪音或出現任何其他異常現象﹐請立 即停止使用投影機。繼續使用有造成 火災及觸電的危險。立即執行下述操 作﹕ 1. 2. 電源線使用不當有造成火災及觸電的 危險。必須遵守下列注意事項。 • 必須使用輸出電壓與投影機的額 定電壓一致的交流電源。 • 不可在電源插座上插入過多的設 備使其超載。 拔下投影機的電源插頭。 ●電源線 與您的經銷商或卡西歐特約服務 中心聯系。 受損的電源線有造成火災及觸電的危 險。必須遵守以下注意事項。 • 切勿在電源線上放置重物或使其 受熱。 • 確認不要讓電源線挾在牆與桌架 之間。切勿把軟墊或其他物品蓋 在電源線上。 • 切勿試圖改造電源線﹐讓其受損 或使其過份彎曲。 • 切勿扭擰或拉扯電源線。 ●故障 在操作正確的情況下﹐若畫面顯示異 常﹑沒有聲音產生﹑或出現任何其他 異 常 現 象﹐則 請 立 即 停 止 使 用 投 影 機。繼續使用有造成火災及觸電的危 險。立即執行下述操作﹕ 1. 2. 3. 關閉投影機的電源。 拔下投影機的電源插頭。 ●電源線 與您的經銷商或卡西歐特約服務 中心聯系。 切勿用濕手觸摸電源線或插頭﹐否則 有造成觸電的危險。 4 安全須知 ●水及異物 ●燒棄 切勿讓水濺在投影機上。否則有導致 火災及觸電的危險。 切勿以燒棄的方式處理投影機。否則 有引起爆炸並導致火災及人身傷害的 危險。 切勿將花瓶或任何其他盛有水的容器 放在投影機上。否則有造成火災或觸 電的危險。 ●燈泡點亮時窺視鏡頭或通風口 水或其他液體﹐或異物 （金屬等）混 入投影機有造成火災及觸電的危險。 投影機中混有異物時﹐應立即執行下 述操作。 ●遮擋通風口 1. 2. 3. 切勿在燈泡點亮時窺視鏡頭或通風 口。投影機發出的強光有損害眼睛的 危險。 切勿讓進風口 （位于投影機的底部或 背面）或排風口 （位于投影機的側 面）受遮擋。否則會使內部熱量積蓄﹐ 有造成火災及燒壞投影機的危險。觸 摸燙熱的投影機有造成燙傷的危險。 必須遵守下述注意事項。 • 投影機應與牆隔開30厘米以上。 • 不要將投影機放入空氣流通不暢 的地方。 • 切勿用毯子或任何類似物品覆蓋 投影機。 • 切 勿 在 地 毯﹑毯 子﹑毛 巾 或 其 他 柔軟物品上使用投影機。 • 使用過程中切勿豎起投影機。 關閉投影機的電源。 拔下投影機的電源插頭。 與您的經銷商或卡西歐特約服務 中心聯系。 ●拆解及改造 切勿以任何方式拆解及改造投影機。 本投影機中含有的很多高電壓部件有 造成觸電及燙傷的危險。 必須將所有內部檢查﹑調試及修理作 業委托給您的經銷商或就近的卡西歐 特約服務中心。 ●掉落及沖擊 投影機因掉落或其他原因被損壞后﹐ 繼續使用有造成火災及觸電的危險。 請立即採取以下措施。 1. 2. 3. 關閉投影機的電源。 拔下投影機的電源插頭。 與您的經銷商或卡西歐特約服務 中心聯系。 5 安全須知 ●投影機機殼 ●重物 切勿打開投影機的機殼。否則有造成 觸電的危險。 切勿在投影機上放置重物或爬在投影機上。 否則有造成火災及觸電的危險。 ●水 ●清潔 切勿將投影機放在浴室中或任何其他會濺上 水的地方。 清潔投影機之前必須關閉其電源並從 電源插座拔下電源插頭。否則有造成 觸電的危險。 ●不穩定的地方 切勿將投影機放在不穩定的地方或高 架上。否則有引起其掉落﹐造成人身 損害的危險。 ●排風口 投影機使用過程中其排風口會極為燙熱。切 勿觸摸排風口﹐否則有造成燙傷的危險。排 風口的附近也會非常熱。切勿將塑料製品或 其他對熱敏感的物品放在投影機的旁邊或下 面。否則有造成其變形及變色的危險。 ●在有輪腳的家具上使用投影機 ●鏡頭蓋 ●閃電 如果在有輪腳的家具上使用投影機﹐不移動 時必須確認輪腳已鎖住。 有雷雨發生時﹐不要觸摸投影機電源線的插 頭。 在打開投影機電源之前必須首先打開鏡頭 蓋。投影機使用過程中切勿蓋上鏡頭蓋。 ●擺放場所 切勿將投影機擺放在任何下述種類的地方。 否則有造成火災及觸電的危險。 • 有強烈振動的地方。 • 濕度高或灰塵多的地方。 • 廚房或其他有油煙的地方。 • 取暖器附近﹐電熱毯上或受直射 陽光照射的地方。 • 溫度極端的地方 （作業溫度範圍 為5℃ 至35℃）。 6 安全須知 注意 ●電源線 ●備份重要數據 電源線使用不當有造成火災及觸電的 危險。必須遵守下列注意事項。 • 切勿在火爐附近放置電源線。 • 拔 下 電 源 線 時﹐應 抓 住 插 頭﹐而 不要拉扯電源線。 必須對保存在投影機存儲器中的所有 數據另存備份。存儲器中的數據會因 故障﹑維修等原因丟失。 ●折射效果 點燈的投影機前不能有魚缸或任何其他會產 生折射效果的物品。否則有引起火災的危險。 ●電源線 電源線使用不當有造成火災及觸電的 危險。必須遵守下列注意事項。 • 插頭必須在插座中插到底。 • 投影機使用后﹐請關機並讓其冷 卻。然后從電源插座拔下電源線。 • 打算長期不使用時﹐請從電源插 座拔下投影機的電源線。 • 為 避 免 插 頭 的 管 腳 間 積 蓄 灰 塵﹐ 應至少每年一次從電源插座拔下 並將插頭清潔乾淨。 • 在移動投影機之前﹐必須首先關 閉其電源並從電源插座拔下電源 線。 ●鏡頭 切勿用手觸摸鏡頭。 7 安全須知 電池須知 警告 注意 電池使用不當會導致其泄漏電池液並污染其 周圍的部件﹐或引起爆炸﹐有造成火災及人 身傷害的危險。必須嚴格遵守下列注意事項。 • 切勿拆解電池或使其短路。 • 切勿將電池放在高溫環境中或棄 于火中。 • 切勿混用新舊電池。 • 切勿混用不同種類的電池。 • 切勿對非充電電池進行充電。 • 裝入電池時﹐要確認電池的方向 正確。 電池使用不當會導致其泄漏電池液並污染其 周圍的部件﹐或引起爆炸﹐有造成火災及人 身傷害的危險。必須嚴格遵守下列注意事項。 • 只使用遙控器指定種類的電池。 ●已耗盡的電池 耗盡后必須盡快從遙控器中取出電池。 • 打算長期不使用時請從遙控器中 取出電池。 ●廢電池的處理 必須根據當地的規則及規定處理廢電池。 8 安全須知 燈泡須知 警告 注意 ●燈泡的取出 ●燈泡的更換 切勿使用后立即從投影機中將燈泡取 出。使用過程中燈泡會變得非常熱﹐ 未冷卻前觸摸燈泡有導致燙傷的危 險。關 閉 投 影 機 的電 源﹐等 POWER/ STANDBY指示燈點亮(而非閃動)為褐色 后﹐從 電 源 插 座 拔 下 投 影 機 的 電 源 線。至少等約60分鐘後再取出燈泡。 在更換燈泡之前必須首先關閉投影機 的電源並從電源插座拔下其電源線。 否則有造成觸電的危險。 • 更換已損壞的燈泡時要小心。 已損壞的燈泡可能會造成玻璃碎 片散亂在燈室中。燈室中的玻璃 碎片也可能會從投影機的排風口 吹出。燈泡內氣體中含有水銀﹐因 此燈泡損壞后必須 讓附近通風。 萬一意外吸入燈泡內氣體或該氣 體混入眼睛﹐請立即去醫院檢查。 ●指定類型的燈泡 只能使用此投影機指定類型的燈泡。 使用任何其他種類的燈泡有造成火災 及故障的危險。 ●破碎的燈泡 切勿試圖自行更換已破碎的燈泡。本 投影機使用內部氣壓高的水銀燈泡作 為光源。萬一燈泡破碎﹐必須與您的 經銷商或卡西歐特約服務中心聯系委 托更換。自行更換已破碎的燈泡有因 玻璃碎片或散出的水銀氣體導致人身 傷害的危險。 9 操作須知 操作須知 燈泡使用須知 注意﹗ ● 繼續使用已超過其壽命的燈泡會使其破裂的危險增加。更換信息出 現后應盡快更換燈泡。 ● 切勿用手觸摸燈泡的玻璃。否則會損壞燈泡及縮短其使用壽命。 ● 燈泡為消耗品。燈泡的平均壽命為約2000小時。2000小時后﹐提醒您需要更換燈泡的信息 ● ● ● ● 會出現。但請注意﹐個別燈泡的特性或燈泡的使用條件有使燈泡在提醒信息出現之前便開 始變暗或失效的可能。 燈泡能保証從購買之日起使用90天或使用500小時，以先到的為准。 用作光源的水銀燈泡的內部氣壓很高。因此經碰撞﹑損傷后變脆弱的燈泡﹐或已到達壽命 的燈泡在遇上強噪音時有可能會爆炸或無法點亮。請注意﹐燈泡的性能會依燈泡而大有不 同﹐也會依使用的環境而不同。 燈泡到達其壽命后﹐更換信息出現的同時LAMP指示燈也會閃動為紅色。此種情況發生時﹐ 請按照本用戶說明書中介紹的操作步驟更換燈泡。 如果在燈泡到達壽命后繼續使用﹐則在 100 小時之后投影機便會進入冷卻狀態﹐然后進入 待機狀態。直到燈泡被更換為止﹐投影機的電源將無法打開。 燈泡更換須知 ● 燈泡到達壽命時﹐“燈泡已到更換期限。請按照用戶說明書中的操作步驟盡快對燈泡進行 ● ● ● ● 更換。”信息會在銀幕上出現約 10 秒鐘﹐並且 LAMP 指示燈開始閃動為紅色﹐間隔為一秒 鐘。此信息出現后或LAMP指示燈閃動后請盡快更換燈泡。 請使用可從您的經銷商買到的專用YL-30替換燈泡進行更換。 關閉投影機的電源。POWER/STANDBY指示燈點亮(而非閃動)為褐色后﹐從電源插座拔下投 影機的電源線。然后至少等約60分鐘再取出燈泡。請注意﹐燈泡箱在通常使用過程中以及 待機過程中會變得非常熱。此時觸摸燈泡箱有造成燙傷的危險。 燈泡中含有水銀。請根據當地的規定及規則處理舊燈泡。 更換時請使用YL-30替換燈泡附帶的專用螺絲刀。 10 操作須知 其他須知 本投影機是由精密部件組成。不遵守下述須知有導致無法正確保存數據以及發生故障的危險。 ●切勿在下述地方使用或存放投影機。否則有造成投影機發生故障或損壞的危險。 • • • • • • • 容易產生靜電的地方。 溫度極端的地方。 濕度過高的地方。 溫度會突然變化的地方。 灰塵多的地方。 搖晃的﹑傾斜的或不穩定的地方。 有被打濕危險的地方。 ●避免在下述環境下使用投影機。否則有造成投影機故障及損壞的危險。 • 避免在溫度極端的地方使用（作業溫度範圍為 5℃ 至35℃）。 • 切勿在投影機上放置重物或爬上投影機。 • 切勿在投影機中插入異 物或 讓異 物掉 入投影 機 中。 • 切勿在投影機上放置花瓶或任何其他盛有水的容 器。 11 操作須知 ●切勿讓已耗盡的電池長時間留放在遙控器中。 電池會流出電池液﹐造成遙控器發生故障甚至損壞。 ●用軟干布進行清潔。 變髒時﹐請使用在水及中性清潔劑稀釋溶液中浸過的軟布進行擦拭。在擦拭前必須擰干所有 多余水份。切勿使用稀釋劑﹑笨或任何其他揮發性藥劑清潔投影機。否則有擦去印字並弄髒 外殼的危險。 ●顯示屏像點不點亮。 雖然本投影機使用當今最先進的數字技朮制成，但是顯示屏上仍可能會有一些像點不點亮。 此為正常現象，并非表示發生了故障。 • 本說明書之內容如有更改﹐恕不另行通知。 • 不得複製本說明書或其中的任何部分。您可以個人使用本說明書。未經卡西歐計算機公 司 （CASIO COMPUTER CO., LTD.）的許可不得他用。 • 卡西歐計算機公司 （CASIO COMPUTER CO., LTD.）對于任何第三者因使用本產品或 本說明書而引起的任何損失或索賠皆不負任何責任。 • 卡西歐計算機公司 （CASIO COMPUTER CO., LTD.）對由于因本產品的故障或維修﹐ 或任何其他原因造成數據丟失而導致的任何損害或損失皆不負任何責任。 • 本說明書中的範例畫面僅為示範之用﹐與產品畫面上實際顯示的會稍有不同。 12 目錄 安全須知 ................................................... 3 關于安全標誌 ........................................................ 3 圖標範例 ............................................................ 3 使用須知 ............................................................ 4 電池須知 ............................................................ 8 燈泡須知 ............................................................ 9 操作須知 .................................................. 10 特長及功能 ................................................ 15 部位說明 .................................................. 16 遙控器 .................................................... 23 部位說明 ........................................................... 23 遙控器電池的裝入 ................................................... 25 遙控器信號範圍 ..................................................... 27 事前準備 .................................................. 28 投影機的設置 ....................................................... 28 設置須知 ........................................................... 30 投影機與銀幕間的角度 ............................................... 31 投影機仰角的調節 ................................................... 32 背面投影 （從銀幕的背面）........................................... 34 投影機與電腦的連接 （視頻及音頻）................................... 34 投影機與電腦的 USB 端口連接 ......................................... 35 與標準視頻設備的連接 ............................................... 36 與組合視頻輸出設備的連接 ........................................... 37 投影機的開機 ....................................................... 38 投影機的關機 ....................................................... 41 投影操作 .................................................. 43 在銀幕上的投影 ..................................................... 43 梯形失真校正 （KEYSTONE）........................................... 50 音量水平的調節 （VOL ＋／－）....................................... 53 投射影像的放大 （D-ZOOM ＋／－）.................................... 54 圖中圖 （P-IN-P）功能的使用 ........................................ 56 影像及聲音的閉止 （MUTE）........................................... 58 投射影像的凍結 （FREEZE）........................................... 59 如何使用遙控器操作電腦 （無線鼠標）................................. 59 13 目錄 設置選單的使用 ............................................ 61 設置選單概要 ....................................................... 61 在配置選單設定之前 ................................................. 64 設置選單畫面操作 ................................................... 65 設置選單參考 ....................................................... 73 影像調整 ......................................................... 73 音量調節 ......................................................... 78 畫面設定 ......................................................... 79 輸入設定 ......................................................... 85 機器設定 ......................................................... 89 運作情報 ......................................................... 99 全體初始化 ...................................................... 100 用戶維護 ................................................. 101 投影機的清潔 ...................................................... 101 如何裝回鏡頭蓋 .................................................... 101 燈泡的更換 ........................................................ 102 疑難排解 ................................................. 110 指示燈及警報音 .................................................... 110 投影機疑難排解 .................................................... 112 附錄 ..................................................... 114 規格 .............................................................. 114 USB 連接所需要的電腦系統 .......................................... 115 支持的信號 ........................................................ 116 14 特長及功能 特長及功能 下面介紹本產品的主要特長及功能。 ■230× 55× 171毫米﹐1.8公斤輕量小巧的數據投影機 本投影機不僅小型輕量﹐可以輕鬆攜帶到任何地方﹐而且其光源亮度高 （2200ANSI 流明）﹐即使在 光線良好的室內仍能清晰投影影像。 ■投影距離範圍廣 最短投影距離為0.8米﹐也就是說投影所需要的空間很小。雙倍變焦使其能夠在有限的距離範圍內產 生出所需大小的投射影像。例如﹐要在60英吋的銀幕上進行投影﹐投影機可以設置在距離銀幕1.6至3.2 米之間的任何地方。 ■對應多種輸入信號 對應的輸入信號有電腦的RGB信號﹐視頻設備的VIDEO/S-VIDEO信號﹐以及組合視頻信號 （Y-Cb/PbCr/Pr）。 ■各種自動功能 自動輸入信號選換﹐自動影像調節﹐自動梯形失真校正等等﹐從設置配置到投影快捷簡單。 ■多種投影功能 數字變焦功能能放大投射影像的個別部分﹐圖中圖功能能在投影的電腦影像中插入視頻輸入子窗 口﹐還有其他強力的投影工具任您選擇。 ■遙控器還能執行電腦的鼠標功能 投影機附帶的遙控器可在與投影機的USB端口連接的電腦上執行鼠標操作﹐進行頁的上下捲動操作等 等。遙控器使演示效果更佳。 15 部位說明 部位說明 本節介紹投影機各部分的名稱及其主要功能。 〔正面／右側〕 1 2 6 45 3 1 遙控器信號接收器 ﹕接收遙控器的信號。 )“遙控器信號範圍”（第27頁） 2 鏡頭 ﹕從投影機投射影像。 注意﹗ 投影機電源打開時切勿往鏡頭裡看。 3 鏡頭蓋 ﹕蓋在鏡頭上對鏡頭起保護作用。使用投影機時必須打開此蓋。 鏡頭蓋意外脫落時，請按照第 101 頁上 “如何裝回鏡頭蓋”一節 中的操作裝回鏡頭蓋。 4 聚焦旋鈕 ﹕轉動此旋鈕對投射影像進行聚焦。 5 變焦旋鈕 ﹕轉動此旋鈕改變投射影像的大小。 )“變焦與聚焦”（第47頁） 6 釋放鈕 ﹕按此鈕釋放仰角調節腳。 16 部位說明 〔頂部﹐左側﹐背面〕 * 有關投影機背面上各終端的詳細說明﹐請參閱第22頁上的 “背面﹐終端”一節。 1 5 2 6 1 投影鍵板蓋 3 4 7 ﹕保護投影操作用的鍵板。 2 鍵鈕及指示燈板 ﹕此板上有[ )“鍵鈕及指示燈板﹐投影鍵板”（第19頁） 3 揚聲器 ] （電源）鍵及各種指示燈。 ﹕播放通過AUDIO終端輸入的聲。 )“背面﹐終端”（第22頁） 4 排風口 ﹕排出空氣進行冷卻。 )“設置須知”（第30頁） 注意﹗ z z 切勿讓排風口受遮擋﹐同時必須確認投影機周圍至少30厘米以內無任何物 品。排風口被擋住會使內部熱量積蓄﹐有造成火災及故障的危險。 切勿觸摸排風口周圍的地方。這些地方可能會非常燙熱﹐有造成燙傷的危 險。 5 進風口 ﹕導入冷卻用空氣。 )“設置須知”（第30頁） 注意﹗ 切勿讓位于投影機背面或底部的進風口受遮擋。進風口被擋住會使內部熱量積 蓄﹐有造成火災及故障的危險。 6 防盜鎖 ﹕可將防盜鏈穿過此孔。有關詳細資訊請訪問 Kensington Lock 網 站﹕http://www.kensington.com/ 7 遙控器信號接收器 ﹕接收遙控器的信號。 )“遙控器信號範圍”（第27頁） 17 部位說明 〔底部〕 1 2 4 3 2 1 仰角調節腳 ﹕轉動此腳可以調節投影機的仰角。 )“如何調節投影機的仰角”（第32頁） 2 左﹑右調節腳(2) ﹕轉動此二腳可以微調投影機的左右仰角。 )“如何調節投影機的仰角”（第32頁） 3 進風口 ﹕導入冷卻用空氣。 )“設置須知”（第30頁） 注意﹗ 切勿讓位于投影機背面或底部的進風口受遮擋。進風口被擋住會使內部熱量積 蓄﹐有造成火災及故障的危險。 4 燈蓋 ﹕打開此蓋來更換燈泡。 )“如何更換燈泡”（第105頁） 18 部位說明 〔鍵鈕及指示燈板﹐投影鍵板〕 * 下圖表示的是投影鍵板蓋打開時的配置。有關如何打開及關閉投影鍵板蓋的說明﹐請參閱下一頁。 1 2 7 8 3 9 4 5 6 bk bl 1 LAMP指示燈 ﹕表示目前燈泡的狀態。 )“指示燈及警報音”（第110頁） )“燈泡的更換”（第102頁） 2 TEMP指示燈 ﹕表示投影機的錯誤狀態。 )“指示燈及警報音”（第110頁） 3 〔AUTO〕鍵 ﹕根據RGB輸入信號自動調整投射影像。 )“RGB影像的自動調整”（第48頁） 4 〔INPUT〕鍵 ﹕按此鍵循環選擇投影機的輸入源。 )“輸入源的手動選擇”（第45頁） 5 POWER/STANDBY指示燈 ﹕表示目前的投影機狀態。 )“投影機的開機”（第38頁） )“指示燈及警報音”（第110頁） 6 [ ] （電源）鍵 ﹕打開或關閉投影機的電源。 )“投影機的開機”（第38頁） 7 〔KEYSTONE〕鍵 ﹕按此鍵來自動校正投射影像並消除垂直及水平的梯形失真。 )“梯形失真校正 （KEYSTONE）”（第50頁） 8 〔MENU〕鍵 ﹕按此鍵在投射影像上顯示投影機的設置選單。 )“設置選單畫面操作”（第65頁） 19 部位說明 9 光標鍵 ﹕用這些鍵來執行下述操作。 z 在選單畫面上移動反白 （選擇光標）（)第65頁） bk 〔ENTER〕鍵﹕用此鍵來執行下述操作。 z 執行選單畫面上目前反白顯示的指令 （)第65頁） bl 〔ESC〕鍵﹕用此鍵來執行下述操作。 z 選單畫面顯示時﹐返回前一幅畫面 （)第65頁） z 需要時可以禁用一些鍵鈕。有關詳細說明請參閱第91頁上的 “機器設定→鍵鎖定”一節。 20 部位說明 投影鍵板的使用 當遙控器因某些原因無法使用時﹐使用投影鍵板上的鍵鈕可以控制投影機。 投影鍵板蓋的開關 用手指鉤住此處后向上 扳開鍵板蓋。 21 部位說明 〔背面﹐終端〕 1 2 3 4 6 5 1 RGB輸入終端 ﹕用于使用附帶迷你 D-Sub 電纜或另選組合視頻電纜 (Yk-3) 連接電 腦或組合視頻設備的視頻輸出終端。 ) 投影機與電腦的連接 （視頻及音頻）”（第34頁） )“與組合視頻輸出設備的連接”（第37頁） 2 USB端口 ﹕用于使用附帶USB電纜與電腦的USB端口連接。 )“投影機與電腦的USB端口連接”（第35頁） 3 AUDIO輸入終端 ﹕用于使用市賣音頻電纜 （3.5 毫米直徑立體聲）與電腦或視頻設 備的音頻輸出終端連接。 )“投影機與電腦的連接 （視頻及音頻）”（第34頁） )“與標準視頻設備的連接”（第36頁） 4 S-VIDEO輸入終端 ﹕用于使用市賣S-Video電纜與視頻設備的S-VIDEO輸出終端連接。 5 VIDEO輸入終端 ﹕用于使用附帶視頻電纜與視頻設備的VIDEO輸出終端連接。 )“與標準視頻設備的連接”（第36頁） 6 電源插口 ﹕用于連接附帶交流電源線。 )“投影機的開機”（第38頁） 22 遙控器 遙控器 本節介紹遙控器上各部分的名稱及主要功能。 部位說明 1 2 3 bl 4 5 6 7 bm 8 bn 9 bo bq bk bp br z 下述說明中的星號 （*）表示與投影機本體上的鍵鈕的名稱及功能相同的鍵鈕。請注意﹐遙控器上 鍵鈕3﹑ 4及5的操作可以使用投影機的 〔INPUT〕鍵來執行。 z 遙控器上有些鍵鈕與投影機本體上的名稱相同。除非本說明書另行指明﹐遙控器上的鍵鈕執行與其 對應的投影機鍵鈕相同的功能。 1 遙控器信號發射器 1 類 LED 產品 2 *[ ] （電源）鍵 ﹕打開或關閉投影機的電源。 )“投影機的開機”（第38頁） 3 〔S-VIDEO〕鍵 ﹕按此鍵選擇S-VIDEO輸入終端作為輸入源。 )“輸入源的手動選擇”（第45頁） 4 〔VIDEO〕鍵 ﹕按此鍵選擇VIDEO輸入終端作為輸入源。 5 〔RGB/COMPONENT〕鍵 ﹕按此鍵選擇RGB輸入終端作為輸入源。 23 遙控器 6 〔MUTE〕鍵 ﹕按此鍵暫時消除投射影像及投影機揚聲器的聲音輸出。 )“影像及聲音的閉止 （MUTE）”（第58頁） 7 〔FREEZE〕鍵 ﹕凍結投射影像。 )“投射影像的凍結 （FREEZE）”（第59頁） 8 〔VOL ＋〕／ 〔VOL －〕鍵 ﹕按 〔＋〕鍵升高音量﹐而按 〔－〕鍵降低音量。 )“音量水平的調節 （VOL ＋／－）”（第53頁） 9 * 〔MENU〕鍵 ﹕按此鍵在投射影像上顯示投影機的設置選單。 )“設置選單的使用”（第61頁） bk 〔PAGEUP〕／ 〔PAGEDOWN〕鍵 ﹕按此二鍵在與投影機有 USB 連接的電腦上執行頁面的上下捲動操 作。 )“如何使用遙控器操作電腦 （無線鼠標）”（第59頁） bl * 〔AUTO〕鍵 ﹕根據RGB輸入信號自動調整投射影像。 )“RGB影像的自動調整”（第48頁） bm 〔P-IN-P〕鍵 ﹕投影 RGB （電腦）輸入信號時﹐按此鍵在子窗口中投射視頻輸入 信號。 )“圖中圖 （P-IN-P）的使用”（第56頁） bn 〔D-ZOOM ＋〕／〔D-ZOOM －〕鍵﹕按〔＋〕鍵放大投射影像﹐而按〔－〕鍵縮小投射影像。 )“投射影像的放大 （D-ZOOM ＋／－）”（第54頁） bo * 〔KEYSTONE〕鍵 ﹕按此鍵來自動校正投射影像並消除垂直及水平的梯形失真。 )“梯形失真校正 （KEYSTONE）”（第50頁） bp *光標鍵 ﹕用這些鍵來執行下述操作。 z 在選單畫面上移動反白 （選擇光標）（)第65頁） z 在與投影機的USB端口連接的電腦上執行鼠標操作 （)第60頁） z 在本說明書中﹐光標鍵操作由 〔S〕﹐〔T〕﹐〔W〕﹐〔X〕來表示。 bq * 〔ENTER〕鍵 ﹕用此鍵來執行下述操作。 z 執行選單畫面上目前反白顯示的命令 （)第65頁） z 在與投影機的USB端口連接的電腦上執行鼠標左鍵單擊的操作 （)第60頁） br * 〔ESC〕鍵 ﹕用此鍵來執行下述操作。 z 選單畫面顯示時﹐返回前一幅畫面 （)第65頁） z 在與投影機的USB端口連接的電腦上執行鼠標右鍵單擊的操作 （)第60頁） 24 遙控器 遙控器電池的裝入 在首次使用遙控器之前﹐必須裝入附帶的兩節電池。每當遙控器不起作用或必須將遙控器移至投影 機的近處才起作用時﹐請用一組新電池對遙控器內的電池進行更換。 注意 電池使用不當會導致其泄漏電池液並污染其周圍的部件或引起爆炸﹐有導致火災 及人員受傷的危險。請嚴格遵守下列注意事項。 z 在裝入電池時﹐確認電池的方向正確。 z 切勿混用新舊電池。 z 切勿混用不同類型的電池。 z 僅使用為本遙控器指定的電池類型。 如何裝入遙控器電池 1. 從遙控器的背面取下電池蓋。 z 若電池盒中裝有舊電池﹐則將其取出。 25 遙控器 2. 在電池盒中裝入兩節新電池﹐確認其正極 （＋）與負極 （－）的朝向正確。 3. 將電池蓋裝回遙控器的背面。 26 遙控器 遙控器信號範圍 在遙控器上執行操作時﹐請將其對準投影機背面或正面的遙控器信號收接端口。下圖表示遙控器信 號的範圍。 最大±40度 最遠9米 最大±40度 最遠9米 正面 背面 最大±20度 最大±20度 最遠9米 最遠9米 27 事前準備 事前準備 本節介紹如何設置投影機以便隨時使用﹐以及如何與輸入源 （電腦或視頻設備）進行連接。 本節還含有有關如何打開投影機的電源﹐如何在首次開機時選擇顯示語言等資訊﹐以及您必須記住 的有關電源的注意事項。 投影機的設置 本投影機僅為在桌上使用而設計。請將投影機放置在桌子﹑辦公桌或平穩的台架上。確認其周圍有 足夠的空間。 z 下圖介紹如何擺放投影機與銀幕的相對位置以取得最佳投影效果。 從上方看 從側面看 銀幕 銀幕 投影機鏡頭的中心應在水平方向上對準銀 幕的中央。 確認投影機與銀幕的角度正確。 z 在使用過程中﹐投影機可以放置在上下傾斜最大30度的表面上。角度超過30度會引起投影機的燈泡 破裂或壽命縮短﹐或導致投影機發生故障。 z 上示設置可得到未經任何影像校正的正確投影﹐如果投影機與銀幕間有一定的角度﹐則被稱為 “梯 形失真”的現象便會發生﹐使影像的兩側﹑及／或頂部及底部的長度不同。投影機備有梯形失真校 正功能﹐能自動校正影像。有關梯形失真校正的說明請參閱第50頁上的“梯形失真校正(KEYSTONE)” 一節。 28 事前準備 z 可投影的距離範圍為0.8米至16米﹐其為從投影機鏡頭表面至銀幕間的距離。 畫面尺寸 300 8.0米至16.0米 畫面尺寸 30 0.8米至1.6米 畫面尺寸 60 1.6米至3.2米 16米 14米 12米 10米 8米 6米 4米 2米 最小﹕0.8米 最大﹕16米 下表介紹距離與投射影像大小間的關係。 投影尺寸 畫面尺寸 投影距離 對角線長（厘米） 最小距離（厘米） 最大距離（厘米） 30 76 0.8 1.6 40 102 1.1 2.1 60 152 1.6 3.2 80 203 2.1 4.3 100 254 2.7 5.3 120 305 3.2 6.4 150 381 4.0 8.0 200 508 5.3 10.7 250 635 6.7 13.3 300 762 8.0 16.0 z 請注意，上示距離僅為參考值。實際距離與上示距離間的差異在±5%以內。 29 事前準備 設置須知 z z 請注意﹐使用投影機的環境條件會極大地影響其效果。使用投影機時請確認下述設置條件。 請使用近處易用的電源插座以便能在需要時隨時拔下投影機的電源線。 不要在下圖中的虛線內放置任何物體。尤其要小心切勿擋住進風口及排風口。 30厘米 排風口 留下足夠的間 隔，不要讓進風 口被擋住。 進風口 留下足夠的間 隔﹐不要讓通風 口被擋住。 z z z z z z 使用過程中不要在投影機的周圍擺放任何物品。所有周圍物體與投影機的排風口間的距離必須在30厘 米以上。 投影機使用過程中其通風口會極為燙熱。切勿用手觸摸。排風口的附近也會非常熱。切勿將塑料製品 或其他對熱敏感的物品放在投影機的旁邊或下面。否則有造成其變形及變色的危險。 避免在不穩定或會有振動的表面上放置投影機。切勿在地毯﹑毯子﹑毛巾或其他柔軟物品上放置投影 機。 不要在會受直射陽光照射的地方放置投影機。 避免在灰塵多及濕度高的地方放置投影機。 請將投影機遠離揚聲器﹑電視機﹑收音機及其他會產生磁力的設備﹐以及加熱器附近。 30 事前準備 投影機與銀幕間的角度 下圖介紹投影機與銀幕間的容許角度範圍。 垂直 水平 銀幕 銀幕 最大約30度 最大約8度 最大約8度 最大約30度 z 上圖所示角度的條件如下。 z 從電腦投射影像 〔分辨率﹕1024×768﹔垂直頻率﹕60Hz〕 z 全屏顯示﹕開 z 垂直或水平梯形失真校正只進行其中之一。 z 垂直梯形失真校正有效時水平失真校正的校正范圍會變窄。 z 實際的校正范圍會受投影信號的種類、變焦、“全屏顯示”設定、縱橫比設定以及其他因素的影響。 31 事前準備 投影機仰角的調節 投影機的仰角可在0至8度之間進行調節。需要時左右側仰角也能進行微調。 如何調節投影機的仰角 1. 提起投影機的前部並按下釋放鈕。 z 此時仰角調節腳會從投影機的底部掉出。 2. 在按住釋放鈕的同時﹐升高或降低投影機的前部直到仰角調節腳的長度大約為所 需要的長度為止。 3. 鬆開釋放鈕將仰角調節腳鎖定在目前位置。 4. 轉動仰角調節腳微調其長度。 放長 縮短 32 事前準備 5. 用左右調節腳進一步微調仰角。 轉動此二腳調節水平角度。 z 要收回抑角調節腳時﹐請按住釋放鈕並將抑角調節腳推回投影機內。切勿不按釋放鈕強行改變抑角 調節腳的位置。 33 事前準備 背面投影（從銀幕的背面） 背面投影時所需要的距離及角度與正面投影相同。但對于背面投影﹐左／右方向與正面投影相反﹐ 因此需要相應配置設置選單。有關詳細說明﹐請參閱第82頁上的 “畫面設定→左右翻轉”一節。 投影機與電腦的連接（視頻及音頻） 本投影機能投射從電腦輸出的視頻影像。通過投影機的揚聲器還能輸出從電腦傳送來的聲音。 z 在連接之前必須關閉投影機及電腦的電源。 投影機 RGB輸入終端 AUDIO輸入終端 電腦 音頻電纜 （市賣） 連接至線輸出終端 附帶迷你D-Sub電纜 連接至監視器終端 （模擬RGB輸出終端） z z 使用附帶的迷你D-Sub電纜可以與D-Sub 15針型的監視器終端連接。對于其他類型的監視器終端（如 舊式的Macintosh電腦）﹐則必須購買另選適配器。有關其終端的說明請參閱電腦附帶的文件。 電腦的模擬RGB視頻輸出顯示方式 （分辨率及頻率組合）可能會防礙投影機的正常操作。有關本投影 機支持的電腦顯示方式的說明﹐請參閱第116頁上的 “支持的信號”一節。 34 事前準備 投影機與電腦的USB端口連接 投影機與電腦經USB端口連接后﹐用遙控器可以執行電腦的鼠標操作﹐以及頁的前后捲動操作。下圖 介紹如何連接USB端口。 投影機 USB端口 電腦 附帶USB電纜 z z 連接至USB端口 有關電腦要求的詳情﹐請參閱第115頁上的 “支持USB連接的電腦”一節。 有關能通過USB連接執行的操作的詳細說明﹐請參閱第59頁上的“如何使用遙控器操作電腦（無線鼠 標）”一節。 35 事前準備 與標準視頻設備的連接 投影機可以投影錄像機﹑電視機﹑攝像機或其他視頻設備的影像。通過投影機的揚聲器還可輸出視 頻設備的聲音。 z 在連接之前必須關閉投影機及視頻設備的電源。 投影機 視頻設備 市賣音頻電纜 連接至AUDIO輸出終端 連接至S-VIDEO輸出終端 連接至VIDEO輸出終端 VIDEO輸入終端 S-VIDEO輸入終端 AUDIO輸入終端 z z 市賣S視頻電纜 附帶視頻電纜 使用附帶的視頻電纜可以與針孔 （RCA）型 VIDEO 輸出終端進行連接。與攝影機或其他有特殊視頻輸 出終端的視頻設備連接時﹐請使用該視頻設備附帶的專用電纜。有關詳情請參閱該視頻設備附帶的文 件。 請注意﹐投影機的VIDEO輸入終端與S-VIDEO輸入終端的電路是各自獨立的。必須確認視頻設備連接的 終端正確。投影機的輸入源可根據需要在RGB （或Component）﹑VIDEO與S-VIDEO之間進行選換。 36 事前準備 與組合視頻輸出設備的連接 有些視頻設備裝備有組合視頻輸出終端。使用另選組合視頻電纜（YK-3）可將投影機的RGB輸入終端 與視頻設備的組合視頻輸出終端連接。 z 在連接之前必須關閉投影機及視頻設備的電源。 投影機 RGB輸入終端 AUDIO輸入終端 市賣音頻電纜 連接至AUDIO輸出終端 視頻設備 另選組合視頻電纜 （YK-3） 連接至組合視頻 VIDEO輸出終端 z z z z 組合視頻輸出終端是3終端組﹕Y-Cb-Cr或Y-Pb-Pr。另選YK-3組合視頻電纜上的插頭的顏色必須與終 端的顏色一致 （綠色﹕Y﹔藍色﹕Cb/Pb﹔紅色﹕Cr/Pr）。 另選YK-3組合視頻電纜可用于連接針孔 （RCA）型組合視頻輸出終端。本投影機不能與任何其他類型 的終端連接。 請注意﹐只能與模擬組合視頻輸出終端連接。不能與數字輸出終端連接。 為與組合視頻終端連接﹐必須用設置選單配置輸入設定。有關詳細說明請參閱第 85 頁上的 “輸入設 定→RGB輸入”一節。 37 事前準備 投影機的開機 在執行本節中介紹的任何操作之前﹐必須首先設置投影機 （第28頁）並與輸出設備連接 （第34至 37頁）。 交流電源線須知 z z z z z z z 必須使用與投影機的額定電壓相同的電源。 不要與其他設備共用電源插座。如果使用延長線﹐則要確認延長線的額定電流大于本投影機的耗電 量。 切勿使用仍捆綁在一起的電源線。 切勿在電源線上放置物品或踩在上面。 切勿拉扯電源線。拔下時應抓住插頭。 請使用近處易用的電源插座以便能在需要時隨時拔下投影機的電源線。 如果需要有關電源的更詳細的說明﹐請與您的經銷商或卡西歐特約服務中心聯絡。 如何打開投影機的電源 1. 用附帶交流電源線將投影機與電源插座連接。 電源插口 附帶交流電源線 插頭的形狀依地區而不同 z 電源線插入電源插座后，投影機頂部的三個指示燈均會點亮為褐色。片刻后，其他兩個指示燈會熄 滅，只有POWER/STANDBY指示燈繼續點亮為褐色，表示待機狀態。 z 請注意，所有三個指示燈都點亮為褐色時，按[ ](電源)鍵不能打開投影機的電源。必須等到投 影機進入待機狀態之后才能開機。 2. 打開連接在投影機上的電腦或視頻設備的電源。 38 事前準備 3. 如果投影機的鏡頭蓋是關閉的﹐則將其打開。 4. 按[ ] （電源）鍵。 z 此時POWER/STANDBY指示燈會閃動為綠色﹐表示投影機正在熱身。片刻后啟動畫面會被投影 （熱身 仍在繼續進行）。 z 熱身完畢后﹐POWER/STANDBY指示燈會停止閃動並保持點亮為綠色﹐同時投影機開始投射與其連接 的設備的影像。通常從開始熱身到投影連接設備的影像大約需要60秒鐘。 z 首次打開投影機電源時﹐“Language”(語言)窗口將被投影。請按照第40頁上“顯示信息語言的指 定”一節中的操作步驟配置語言設定。 啟動畫面 輸入影像投影 z 通過配置啟動畫面可以顯示您的自訂徽標﹐啟動時也可以不顯示任何影像。有關詳細說明請參閱第 92頁上的 “機器設定→自訂徽標設定”一節以及第82頁上的 “畫面設定→啟動畫面”一節。 z 如果投影機被配置為靜音方式﹐則熱身開始時 LAMP 指示燈會點亮為綠色。有關靜音方式的說明請參 閱第90頁上的 “機器設定→靜音方式”一節。 z 有關投影操作的詳細說明﹐請參閱第43頁上的 “在銀幕上的投影”一節。 39 事前準備 顯示訊息語言的指定 首次打開投影機電源時﹐“Language”(語言)窗口將被投影。請使用該畫面上的選單指定要使用的顯 示語言。 1. 用 〔S〕及 〔T〕光標鍵反白要使用的語言。 2. 按 〔ENTER〕鍵。 z 此時﹐所選語言被采用﹐“Language”(語言)窗口也被關閉﹐同時投影連接設備的影像。 z 需要時以后可以改選顯示語言。有關詳細說明請參閱第98頁上的 “機器設定→語言”一節。 z 有關投影操作的詳細說明請參閱第43頁上的 “在銀幕上的投影”一節。 40 事前準備 投影機的關機 z 投影機關機時﹐投影燈泡會熄滅而投影機也會進入冷卻狀態。請注意﹐冷卻過程中投影機電源將無 法再次打開。 z 關機后的一段時間投影機仍會很熱。因此關機后應避免觸摸投影機。 z 請注意，即使冷卻作業完畢之后投影機可能仍會很溫熱。因此，在收起投影機之前，建議您檢查確 認風扇已停止并且投影機已經不熱了。 如何關閉投影機電源 1. 按[ ] （電源）鍵。 z 此時如下所示的確認信息會出現在投影銀幕的中央。 z 如果您不關閉投影機的電源﹐確認信息將在約10秒鐘后自動消失。按[ESC]鍵也可使確認信息消失。 2. 要關閉投影機的電源時﹐確認信息出現后再次按[ ] （電源）鍵。 z 此時﹐投影燈便會熄滅停止投影。 z 同時POWER/STANDBY指示燈開始閃動為褐色﹐表示投影機正在冷卻。從冷卻開始到投影機關機大約 需要90秒鐘。 z 冷卻過程中投影機電源無法再次打開。 z 冷卻完畢后﹐投影機頂部的POWER/STANDBY指示燈會點亮為褐色﹐表示待機狀態。如需要﹐此時可 以重新開機。 41 事前準備 3. 確認冷卻完畢后﹐從電源插座拔下交流電源線。 z 請注意，即使冷卻作業完畢之后投影機可能仍會很溫熱。因此，在收起投影機之前，建議您檢查確 認風扇已停止并且投影機已經不熱了。 z 此時POWER/STANDBY指示燈會熄滅。 4. 確認投影機及連接的電腦或視頻設備已關機后﹐從投影機及連接的設備拔下連接 電纜。 5. 蓋上鏡頭蓋。 z 在蓋上鏡頭蓋之前必須確認鏡頭未伸出。 自動關機 每當從目前選擇的輸入源無任何輸入信號﹐並且投影機上無任何操作經過約 10 分鐘時﹐自動關機功 能便會自動關閉投影機的電源。 當自動關機功能動作時﹐投影機會首先進入冷卻狀態﹐與按[ ] （電源）鍵關機時相同。 z POWER/STANDBY 指示燈閃動為褐色時表示投影機正在冷卻。從冷卻開始到投影機關機大約需要 90 秒 鐘。 z 冷卻過程中投影機電源無法再次打開。 z 冷卻完畢后﹐投影機頂部的POWER/STANDBY指示燈會點亮為褐色﹐表示待機狀態。如需要﹐此時可以 重新開機。 z 需要時可以解除自動關機功能。請參閱第91頁上的 “機器設定→自動關機”一節。 42 投影操作 投影操作 本節介紹與投射影像有關的操作。 在銀幕上的投影 本節介紹投射影像的基本操作。 基本流程 ⥑⇦༼ഛᑨʏ૽Ңଃౡȯ ơ༼ഛᑨ᱿⥑⇦Ƣ ņὮ28ㅪŇ ߱༼ഛᑨʀⳐヅ〉⣶㆒⥑ЈņὮ34⎏37ㅪŇȯ ༼ഛᑨ᱿Ј ༌Ⳑヅ〉⣶㆒⥑Ј᱿ヅȯ ] ņヅŇ⼫༌༼ഛᑨヅȯ ྈ [ ơ༼ഛᑨ᱿ᑨƢ ņὮ38ㅪŇ Ⳗ⠗༼ഛ̤⇦⤑דಙ᱿െ⦲ȯ ơ༼ഛᑨˮ⤑᱿⦲ῃƢ ņὮ32ㅪŇ ⴆႹⱚҘȯ ơⱚҘ᱿༆ՒⴆႹƢ ņὮ45ㅪŇ ༼ഛ᱿আ ⦲ῃ༼ૼഛЭञଅדଃഛЭⳖ⠗⊌ᤄ ơ⩐ᤄ⎞⊌ᤄƢ ņὮ47ㅪŇ আ༼ഛņរḻ㖤⣶㆒ᾀŇ • ߱ⱚҘヅ〉⣶㆒⥑Јʀࡠ⠗ト⣬᱿Ⴝ̳ȯ • ዾჇト⣬͐ᮢ༼ഛᑨ᱿׳ỚԼ⋱⦲ῃ༼ૼഛЭȯ 43 投影操作 輸入源的自動選擇 打開投影機的電源時﹐其會依下示順序檢查各輸入源的狀態 （輸入源是否正在輸出信號）。投影機 將自動選擇正在傳送輸入信號的第一個輸入源並投射相應影像。 RGB終端輸入 VIDEO終端輸入 S-VIDEO終端輸入 (RGB/Component) (VIDEO) (S-VIDEO) 例如﹐如果RGB輸入終端連接在電腦上而S-VIDEO輸入終端連接在錄像機上﹐當兩個終端上都有信號 輸入時﹐投影機在開機后會自動選擇RGB輸入。目前選擇的輸入源名稱會表示在投影畫面的右上角。 輸入源名稱 RGB z 如果投影機找不到任何輸入信號﹐則 “無輸入信號”信息會出現在輸入源名稱處。 z 顯示的輸入源名稱是 〔RGB〕還是 〔組合〕依投影機上設置選單中目前配置的 “輸入設定→ RGB 輸 入”(第85頁)設定而不同。 若輸人源名稱表示為: RGB 組合 表示選擇的輸人源為: RGB 組合視頻 有關配置設置選單設定的說明﹐請參閱第61頁上的“設置選單的使用”一節。有關組合視頻的說明﹐ 請參閱第37頁上的 “與組合視頻輸出設備的連接”一節。 z 請注意﹐當設置選單上的 “機器設定→自動輸入檢測”(第89頁)設定被選擇為 “關”時﹐投影機不 會自動選擇輸入源。 44 投影操作 輸入源的手動選擇 應用于選擇輸入源的操作步驟依是使用投影機上的鍵鈕還是使用遙控器上的鍵鈕而不同。 〔投影機〕 〔遙控器〕 〔S-VIDEO〕鍵 〔VIDEO〕鍵 〔RGB/COMPONENT〕鍵 〔INPUT〕鍵 如何使用投影機上的鍵鈕選擇輸入源 按投影機上的 〔INPUT〕鍵依下示順序循環選擇輸入源。 (RGB/Component) (VIDEO) 45 (S-VIDEO) 投影操作 如何使用遙控器上的鍵鈕選擇輸入源 按遙控器上的 〔RGB/COMPONENT〕鍵﹑〔VIDEO〕鍵或 〔S-VIDEO〕鍵選擇所需要的輸入源。 z 目前選擇的輸入源名稱表示在投影畫面的右上角。 z 如果目前選擇的輸入源未傳送任何輸入信號﹐則 “無輸入信號”信息會出現在輸入源名稱處。 z 顯示的輸入源名稱是 〔RGB〕還是 〔組合〕依投影機上設置選單中目前配置的 “輸入設定→ RGB 輸 入”(第85頁)設定而不同。 如果輸入源名稱表示為﹕ RGB 組合 表示選擇的輸入選項為﹕ RGB 組合視頻 有關配置設置選單設定的說明﹐請參閱第61頁上的“設置選單的使用”一節。有關組合視頻的說明﹐ 請參閱第37頁上的 “與組合視頻輸出設備的連接”一節。 46 投影操作 變焦與聚焦 請使用變焦旋鈕來調節影像大小﹐而使用聚焦旋鈕來對影像進行聚焦。 如何調節影像大小 變焦旋鈕 縮小 放大 如何對影像進行聚焦 對影像進行聚焦時最好銀幕上有一幅靜止影像。 聚焦旋鈕 z 執行聚焦后進行變焦操作可能會使影像的聚焦變得不准確。此種情況發生時請再次聚焦。 47 投影操作 RGB影像的自動調整 當輸入源為RGB （電腦）時﹐投影機會在其探測到RGB信號時 （選擇輸入源之后﹐開機之后等）自動 調整縱橫位置﹑頻率及相位。 按 〔AUTO〕鍵亦能執行自動調整操作。 z z z z 要禁止自動調整﹑保持手動設定時可關閉自動調整功能 （第90頁）。 自動調整操作進行過程中﹐投射影像可有會扭曲片刻。 每當S-VIDEO﹑VIDEO或組合被選擇作為輸入源時 〔AUTO〕鍵無效。 如果影像在自動調整操作后仍不清晰﹐則可用選單進行手動調整。有關詳細說明請參閱第 73 頁上的 “影像調整”一節。 48 投影操作 RGB影像的全屏顯示 本投影機使用XGA （1024像素×768像素）視頻分辨率輸出影像。當從連接在投影機上的電腦輸入的 信號不是XGA信號時﹐“全屏顯示”功能會自動放大或縮小影像使其與投影機的視頻分辨率一致並全屏顯 示畫面。下表介紹從電腦輸入的不同信號如何在投影過程中被調整。 投射影像 輸入信號範例 800 × 600 1024 × 768 1280 × 1024 z 輸入影像經“全屏顯示”功能改變有造成影像變粗糙或使影像的一部分被切去的可能。此種情況發 生時﹐請試 關閉“全屏顯示”功能。有關詳細說明請參閱第81頁上的“畫面設定→全屏顯示”一 節。 49 投影操作 梯形失真校正（KEYSTONE） 當投影機與被投影的銀幕有一定角度時﹐投射影像的左右邊或上下邊可能會長度不同。這種現象被 稱為 “梯形失真”。本投影機備有自動及手動梯形失真校正功能﹐使投射影像形狀整齊。 z 梯形失真校正 〔自動或手動〕可能會使投射影像失真。此種情況發生時請試著移動銀幕及／或投影 機使其相對位置接近第28頁上 “投影機的設置”一節中說明的配置。 z 梯形失真校正可能會使校正后的影像比原 （未經校正的）影像小。 自動梯形失真校正 自動梯形失真校正功能校正影像以抵消垂直梯形失真現象。 執行自動梯形失真校正會使 “經自動梯形失真校正”信息出現在投射影像的中央。 50 投影操作 z 請注意﹐自動梯形失真校正只能在約-30度至+30度的範圍內進行。 銀幕 最大30度 最大30度 z 自動梯形失真校正通過探測投影機的仰角來進行。也就是說投射的銀幕表面必須垂直。如果投影表 面不垂直﹐則請使用手動梯形失真功能對影像進行校正。 z 自動梯形失真校正功能可根據需要打開或關閉。有關詳細說明請參閱第89頁上的 “機器設定→自動 梯形失真校正”一節。 z 請注意﹐自動梯形失真校正不對水平梯形失真進行校正。對于水平梯形失真請使用手動校正功能。 z 進行手動水平梯形失真校正后進行自動梯形失真校正可能會使手動水平梯形失真校正值改變，並可 能會加大水平梯形失真。當垂直梯形失真校正使手動水平梯形失真校正的容許範圍變窄，造成手動 指定的校正值超出校正範圍時此種情況會發生。 此種情況發生時，請重新擺放投影機及銀幕使鏡頭垂直對準銀幕，然后再次進行手動或自動梯形失 真校正。 51 投影操作 手動梯形失真校正 手動梯形失真校正功能可用于校正垂直及水平梯形失真雙方。 如何使用手動梯形失真校正 1. 按 〔KEYSTONE〕鍵。 z 此時梯形失真校正畫面會出現在投射影像上。 2. 用 〔S〕及 〔T〕鍵選擇 “垂直梯形失真校正”或 “水平梯形失真校正”。 3. 用 〔W〕及 〔X〕鍵校正梯形失真。 z 按 〔W〕或 〔X〕鍵在目前選擇的條棒上左右移動指示符。 z 梯形失真校正可以在所選條棒內指示符可移動的范圍內進行。根據實際條件，指示符可能無法在條 棒內移動到兩端的盡頭。 z 根據需要﹐反復執行第2及第3步操作校正其他方向的梯形失真。 4. 校正完畢后﹐按 〔ESC〕鍵或 〔KEYSTONE〕鍵。 z 此時梯形失真校正畫面會消失。 z 手動梯形失真校正的可校正範圍為垂直方向-30至+30度﹐水平方向-8至+8度。 z 進行水平梯形失真校正后進行垂直梯形失真校正可能會使水平梯形失真校正值改變。當垂直梯形失 真校正使手動水平梯形失真校正的容許范圍變窄，造成水平梯形失真校正值超出校正范圍時此種情 況會發生。 此種情況發生時，請重新擺放投影機及銀幕使鏡頭垂直對准銀幕，然后再次進行手動及自動梯形失 真校正。 52 投影操作 音量水平的調節（VOL ＋／－） 使用遙控器上的鍵鈕可以調節從投影機的揚聲器輸出的聲音的音量水平。 如何調節音量水平 1. 按遙控器上的 〔VOL ＋〕或 〔VOL －〕鍵。 z 此時 〔音量〕畫面會出現在投射影像上。 2. 按〔VOL ＋〕鍵或〔X〕鍵提高音量﹐或按〔VOL －〕鍵或〔W〕鍵降低音量。 3. 設定完畢后﹐按 〔ESC〕鍵。 z 此時 〔音量〕畫面會消失。 53 投影操作 投射影像的放大（D-ZOOM ＋／－） 使用遙控器上的變焦鍵可以放大投射影像中的某一部分﹐最大可以放大至原尺寸的四倍。 如何放大投射影像的一部分 1. 按遙控器上的 〔D-ZOOM ＋〕或 〔D-ZOOM －〕鍵。 z 此時十字光標會出現在投射影像上。 2. 使用遙控器上的光標鍵將十字光標移動至要放大的影像部分的中央。 54 投影操作 3. 按遙控器上的 〔D-ZOOM ＋〕鍵放大影像。 z 再次按 〔D-ZOOM ＋〕鍵可進一步放大影像﹐最大可放大為4倍。 z 按 〔D-ZOOM －〕鍵反向逐步縮小經放大的影像。 z 通過按遙控器上相應的光標鍵可上﹑下﹑左﹑右移動變焦影像。 4. 要結束影像放大操作並返回原尺寸影像時﹐按遙控器上的 〔ESC〕鍵。 55 投影操作 圖中圖（P-IN-P）功能的使用 當RGB被選擇作為輸入源時﹐您可以顯示一個子窗口同時顯示由VIDEO或S-VIDEO終端輸入的影像。此 功能被稱為 “圖中圖”或 “P-IN-P”。 RGB輸入影像 VIDEO （或S-VIDEO）輸 入影像 z 子窗口輸入源的初始缺省設定為VIDEO。要將子窗口的輸入源變更為S-VIDEO時請使用設置選單。有 關詳細說明請參閱第87頁上的 “輸入設定→P-in-P輸入”一節。 z 請注意﹐只有當RGB被選擇為輸入源時P-IN-P功能才可使用。任何其他輸入源被選擇時無效。 z 如果設置選單中的 “輸入設定→ RGB 輸入”選項被選擇為組合，則要使用圖中圖功能時您必須將此 設定改變為RGB。請注意，“輸入設定→RGB輸入”選項的初始缺省設定為RGB。 56 投影操作 如何顯示子窗口 1. 按遙控器上的 〔RGB/COMPONENT〕鍵選擇RGB作為輸入源。 z 使用投影機上的 〔INPUT〕鍵也能選擇輸入源。 2. 按遙控器上的 〔P-IN-P〕鍵顯示子窗口。 z 此時﹐含有通過VIDEO或S-VIDEO終端輸入的影像的子窗口會出現在投射影像上。子窗口將出現在上 次子窗口顯示時的位置。初始缺省位置是右下角。 z 子窗口既可以放在原位不動﹐也可以將其移動至投射影像中的其他位置。有關詳細說明請參閱“如 何改變子窗口的位置”一節。 z 子窗口的大小也可以在三種尺寸之間選擇。有關詳細說明請參閱“如何改變子窗口的大小”一節。 3. 要關閉子窗口時﹐按遙控器上的 〔P-IN-P〕鍵或 〔ESC〕鍵。 如何改變子窗口的位置 子窗口顯示過程中﹐使用遙控器上的光標鍵可以將其移動至下示九個位置之一處。 57 投影操作 如何改變子窗口的大小 子窗口顯示過程中﹐使用 〔D-ZOOM ＋〕及 〔D-ZOOM －〕鍵可以在三種子窗口尺寸 （大﹐中﹐小） 中選擇之一。 〔D-ZOOM ＋〕鍵 大 中 小 〔D-ZOOM －〕鍵 z 當RGB被選擇作為輸入源時，有些種類的信號 （例如，1600×1200 UXGA信號）不支持大尺寸的子窗 口。 影像及聲音的閉止（MUTE） 閉止功能會使投射影像變為空白﹐並停止揚聲器的聲音輸出。 如何閉止影像及聲音 1. 按遙控器上的 〔MUTE〕鍵。 z 此時﹐投射影像會變為空白﹐而揚聲器的輸出也會停止。 2. 要恢復影像及聲音的播放時﹐再次按 〔MUTE〕鍵或按 〔ESC〕鍵。 z 閉止功能畫面可選擇為空白畫面﹑藍色畫面或徽標畫面。有關詳細說明請參閱第83頁上的 “畫面設 定→閉止畫面”一節。 58 投影操作 投射影像的凍結（FREEZE） 凍結功能會將目前投射的影像保存在投影機的內存中﹐並作為靜止影像投影。 如何凍結投射影像 1. 按遙控器上的 〔FREEZE〕鍵。 z 您按 〔FREEZE〕鍵時正在投射的影像被凍結。 2. 要解凍影像時﹐再次按 〔FREEZE〕鍵或按 〔ESC〕鍵。 如何使用遙控器操作電腦（無線鼠標） 遙控器可作為無線鼠標使用﹐在與投影機連接的電腦上執行鼠標操作。要在會議或演示過程中打開演 示軟件文件進行投影時﹐無線鼠標功能非常便利。 z 要將遙控器作為無線鼠標使用﹐必須通過投影機附帶的USB電纜連接電腦與投影機。有關詳細說明請 參閱第35頁上的 “電腦與投影機的USB端口連接”一節。 z 請注意﹐無線鼠標功能只有在RGB被選擇作為輸入源﹐並且有從電腦至投影機的RGB信號輸入時方才 有效。 如何使用遙控器操作電腦 1. 使用投影機附帶的迷你D-Sub電纜以及USB電纜連接電腦與投影機。然后打開投影 機及電腦的電源。 z 有關詳細說明請參閱以下各節。 )“電腦與投影機的連接（視頻及音頻）”（第34頁） ) “電腦與投影機的USB端口連接”（第35頁） 2. 按遙控器上的 〔RGB/COMPONENT〕鍵選擇RGB作為輸入源。 z 使用投影機本體上的 〔INPUT〕鍵也能選擇輸入源。 59 投影操作 3. 用遙控器如下所述執行鼠標操作。 要執行的操作﹕ 在電腦畫面上上﹑下﹑左﹑右移動鼠標指針 向上捲動一頁 向下捲動一頁 執行鼠標左鍵單擊的操作 執行鼠標右鍵單擊的操作 應使用的遙控器鍵﹕ 光標鍵 [PAGE UP] [PAGE DOWN] [ENTER] [ESC] z 請注意﹐手動梯形失真校正操作 （第52頁）﹑音量調節操作 （第53頁）﹑影像放大操作 （第54頁）﹑ 或P-IN-P操作 （第56頁）進行過程中﹐或選單顯示時 （第61頁）﹐無線鼠標操作無效。當使其無效 的操作完畢時﹐無線鼠標功能便會立即恢復。 z 請注意﹐當從電腦輸入的畫面大于XGA﹐並且 “全屏顯示”（第81頁）被關閉時﹐無線鼠標操作不能 執行。對于大于XGA的輸入畫面﹐如果 “全屏顯示”已打開﹐則無線鼠標操作能夠執行。 z 請注意﹐無線鼠標不支持拖放操作。 60 設置選單的使用 設置選單的使用 本節介紹如何配置設置選單設定﹐以及各設定的詳情。 設置選單概要 影像投射過程中按 〔MENU〕鍵可在投射影像上顯示設置選單。設置選單可用于配置各種不同 的投影機設定。有關可使用的設定的詳細說明請參閱第62頁上的 “設置選單設定表”一節。 設置選單設定表的使用 z 可以配置的設定及出現在選項上的設定依目前選擇的輸入源而不同。在下表的 “輸入源”中的各項 分別對應于列在以下各表內的各輸入源欄。欄位中的 “ ”表示左側的選單項將顯示該輸入源﹐而 “ ”表示選單項不會顯示。 欄位名﹕ 輸入源﹕ R RGB C Component S S-VIDEO V VIDEO 無信號 無輸入信號 z “子選單項類型”欄表示相應子選單項的類型。有關各選單項類型的詳細說明﹐請參閱下述各頁。 值設定﹕ 指定數值 （)參閱第67頁）。 選擇﹕ 可以從多個選項中進行選擇 （參閱第67頁）。 設定畫面﹕ 在另一個設定畫面上進行數值指定或選項選擇 （參閱第68頁）。 執行﹕ 初始化設定 （參閱第69頁）。 情報﹕ 只顯示情報 （參閱第69頁）。 z “參考頁號”欄表示詳細說明的頁號。 61 設置選單的使用 設置選單設定表 主選單 影像調整 音量調節 畫面設定 輸入設定 子選單 子選單項類型 亮度 對比度 清晰度 飽和度 色調 灰階模式 色平衡 垂直位置 水平位置 頻率 相位 靜噪濾波器 影像設定的初始化 音量 音量設定的初始化 垂直梯形失真校正 水平梯形失真校正 縱橫比 全屏顯示 左右翻轉 啟動畫面 無信號畫面 閉止畫面 畫面設定的初始化 RGB輸入 視頻信號 S視頻信號 P-in-P輸入 信號名指示符 特殊信號 輸入設定的初始化 值設定 值設定 值設定 值設定 值設定 設定畫面 設定畫面 值設定 值設定 值設定 值設定 選擇 執行 值設定 執行 值設定 值設定 選擇 選擇 選擇 選擇 選擇 選擇 執行 選擇 設定畫面 設定畫面 選擇 選擇 設定畫面 執行 R C 輸入源 S V *2 無信號 *2 *1 *3 *4 *5 *6 *7 *7 *1此設定用于目前選擇的輸入源。 *2此設定只能為NTSC或NTSC4.43信號配置。 *3只有當輸入信號的縱橫比為4﹕3時才能選擇此設定。 *4只有當輸入源為RGB/組合時此設定方可配置。 *5只有當輸入源為VIDEO時此設定方可配置。 *6只有當輸入源為S-VIDEO時此設定方可配置。 62 參考頁號 第73頁 第73頁 第73頁 第73頁 第73頁 第74頁 第74頁 第76頁 第76頁 第77頁 第77頁 第77頁 第78頁 第78頁 第78頁 第79頁 第79頁 第80頁 第81頁 第82頁 第82頁 第83頁 第83頁 第84頁 第85頁 第86頁 第86頁 第87頁 第87頁 第88頁 第88頁 設置選單的使用 設置選單設定表 主選單 機器設定 運作情報 全體初始化 子選單 子選單項類型 自動輸入檢測 自動梯形失真校正 自動調整 靜音方式 自動關機 鍵鎖定 自訂徽標設定 語言 警報音 機器設定的初始化 點燈時間 復位點燈時間 輸入信號 信號名 索引 分辨率 水平頻率 垂直頻率 掃描制式 全體初始化 選擇 選擇 選擇 選擇 選擇 選擇 特殊*8 選擇畫面 選擇 執行 資訊 執行 情報 情報 情報 情報 情報 情報 情報 執行 R C 輸入源 S V 無信號 *7 參考頁號 第89頁 第89頁 第90頁 第90頁 第91頁 第91頁 第92頁 第98頁 第98頁 第99頁 第99頁 第99頁 第99頁 第99頁 第100頁 第100頁 第100頁 第100頁 第100頁 第100頁 *7只有當輸入源為RGB時此設定方可配置。 *8此為與其他類型不同的特殊子選單項。有關詳細說明請參閱第 89 頁上的 “機器設定→自訂徽標設定” 一節。 63 設置選單的使用 在配置選單設定之前 必須記住在設置選單上配置的設定將被套用在當您顯示設置選單時選擇的輸入源 (RGB、組合、SVIDEO、VIDEO)上。請注意下述重要各點。 z 出現在設置選單上的項目依目前選擇的輸入源及其他因素而不同。有些項目適用于某些特殊的輸入 源﹐而有些則適用于多種輸入源。 z 即使對于通常適用于多種輸入源的選單項﹐設定範圍或可選擇的選項也會依輸入源而不同。 z 除一些例外情況之外，基本上有兩種設定可用于配置適用于多種輸入源的選單項。一種為各輸入源分 別配置不同的設定，而另一種將一個設定套用在所有輸入源上。例如，音量水平設定可以為各輸入源 分別配置不同的設定，而梯形失真校正設定只為所有輸入源配置一個設定。 z 有關保存設定等的詳細說明請參閱第73頁上的 “設置選單參考”一節。 64 設置選單的使用 設置選單畫面操作 本節介紹配置設置選單過程中需要執行的投影機操作。此外還詳細說明各子選單項類型。 設置選單基本操作 下面介紹配置設置選單時需要執行的操作步驟的一般流程。 1. 選擇要配置其設定的輸入源。 2. 按 〔MENU〕鍵。 z 此時﹐設置選單畫面會出現在投射影像的中央。 z 設置選單的左側為主選單﹐而右側為可用于配置目前選擇的主選單項的設定的子選單。 主選單 子選單 z 子選單上出現的選項依目前選擇的輸入源以及是否有信號從輸入源輸入而不同。有關詳細說明請 參閱第61頁上的“設置選單概要”一節。 3. 用 〔S〕及 〔T〕鍵選擇其子選單中含有要配置的設定的主選單。 z 所選主選單項的各設定會出現在子選單上。 65 設置選單的使用 4. 按 〔ENTER〕鍵。 z 此時﹐子選單最上面的選項被選擇。 5. 用 〔S〕及 〔T〕鍵選擇要改變其設定的子選單項。 6. 改變設定或選擇選項來配置目前選擇的子選單項。 z 您需要執行的操作依子選單項的類型而不同。有關詳細說明請參閱第 61 頁上的 “設置選單概要” 一節。 z 有關如何為各子選單項配置設定的說明﹐請參閱第67頁上的 “子選單操作”一節。 z 一個子選單項的設定配置完畢后﹐反復執行第 5 及第 6 步操作在同一個子選單上選擇其他選單項並 配置其設定。 z 要配置其他主選單項的設定時﹐按 〔ESC〕鍵退出目前子選單。然后反復執行第3至第6步操作選擇 其他主選單項並改變其子選單的設定。 7. 按 〔MENU〕鍵退出設置選單。 z 此時﹐設置選單會從投射影像上消失。 66 設置選單的使用 子選單操作 本節介紹為配置各子選單項類型（值﹐選擇﹐設定畫面﹐執行﹐情報）的設定而需要執行的操作步驟。 值設定型子選單項 此種類型的子選單項含有一個數值及一個條棒。 範例﹕ 影像調整→亮度﹔畫面設定→垂直梯形失真校正 操作﹕ 按 〔W〕鍵使數值變小﹐或按 〔X〕鍵使數值變大。校正值可以在所選條棒內指示 符可移動的范圍內選擇。根據實際條件，指示符可能無法在條棒內移動到兩端的盡 頭。 選擇型子選單項 此種類型的子選單項會提供幾個選項供您選擇。 範例﹕ 畫面設定→啟動畫面﹔機器設定→自動梯形失真校正 操作﹕ 目前選擇的選項由其旁邊的黑色鈕表示。用 〔W〕及 〔X〕鍵在選項間移動時﹐其旁邊 的鈕也會變黑 （被選擇）或變白 （未被選擇）。 z 有關各選擇型子選單項上可使用的選項的詳細說明﹐請參閱第73頁上的 “設置選單參考”一節。 67 設置選單的使用 設定畫面型子選單項 此種類型的子選單項顯示另一個可用于配置其設定的設定畫面。 範例﹕ 影像調整→灰階模式﹔機器設定→語言 操作﹕ 下示範例介紹如何配置輸入設定→視頻信號設定 1. 按遙控器上的 〔VIDEO〕鍵選擇VIDEO輸入終端作為輸入源。 2. 執行第65頁上 “設置選單基本操作”一節中的第2至第4步操作。選擇 “輸入設 定”主選單﹐然后選擇 “視頻信號”子選單項。 3. 按 〔ENTER〕鍵。 z 此時下示視頻信號選擇畫面會出現。 4. 用 〔S〕及 〔T〕鍵反白要選擇的選單項，然后按 〔ENTER〕鍵。 5. 配置完畢各設定后﹐按 〔ESC〕鍵將設定畫面關閉並返回子選單畫面。 z 完畢后按 〔MENU〕鍵退出設置選單。 z 請注意﹐可選擇的設定及配置操作步驟依設定畫面而不同。有關各子選單項的詳細說明﹐請參閱第 73頁上的 “設置選單參考”一節。 68 設置選單的使用 執行型子選單項 此種類型的子選單項將設定返回至其初始缺省值。 範例﹕ 影像調整→影像設定的初始化﹔運作情報→復位點燈時間 ) “初始化設定”（第70頁） ) “復位點燈時間”（第108頁） 情報型子選單項 此種類型的子選單項提供狀態及設置情報。 範例﹕ 運作情報→點燈時間﹔運作情報→輸入信號 有關使用情報型子選單項能夠取得的情報種類的詳細說明請參閱下述各頁。 ) “運作情報”（第99頁） ) “運作情報→輸入信號”（第99頁） ) “運作情報→信號名”（第99頁） ) “運作情報→索引”（第100頁） ) “運作情報→分辨率”（第100頁） ) “運作情報→水平頻率”（第100頁） ) “運作情報→垂直頻率”（第100頁） ) “運作情報→掃描制式”（第100頁） 69 設置選單的使用 設定的初始化 設置選單既可以初始化個別主選單項的設定﹐也可以初始化所有設置選單項。 如何初始化個別主選單項的設定 範例﹕ 如何初始化 “影像調整”主選單項的設定。 z 執行下述操作能將目前所選主選單項下的所有子選單項返回至其初始缺省設定。 z 初始化 “影像調整”主選單項的設定只會將當前信號類型 （XGA/60Hz，UXGA/60Hz等）的 “垂直位 置”、“水平位置”、“頻率”、以及 “相位”設定返回至其初始缺省值。 1. 選擇要初始化其設定的輸入源。 2. 執行第65頁上 “設置選單基本操作”一節中的第2至第4步操作。選擇 “影像調 整”主選單﹐然后選擇 “影像設定的初始化”子選單項。 70 設置選單的使用 3. 按 〔ENTER〕鍵。 z 此時﹐詢問是否要初始化設定的確認信息會出現。 4. 用 〔S〕及 〔T〕鍵選擇 〔是〕。 5. 按 〔ENTER〕鍵初始化選單的設定﹐或按 〔ESC〕鍵退出初始化操作而不改變任 何設定。 z 按 〔ENTER〕鍵會將目前選擇的主選單上的所有子選單項返回至其初始缺省設定。 71 設置選單的使用 如何初始化所有選單設定 z 執行下述操作會初始化全部選單的所有子選單﹐但語言 （機器設定→語言）及點燈時間 （運作情報 →點燈時間）除外。 z 請注意﹐初始化操作不會刪除自訂徽標。 1. 執行第65頁上 “設置選單基本操作”一節中的第1至第4步操作。選擇 “全體初 始化”主選單﹐然后選擇 “全體初始化”子選單項。 2. 按 〔ENTER〕鍵。 z 此時﹐詢問是否要初始化所有設定的確認信息會出現。 3. 用 〔S〕及 〔T〕鍵選擇 〔是〕。 4. 按 〔ENTER〕鍵初始化所有選單的設定﹐或按 〔ESC〕鍵退出初始化操作而不改 變任何設定。 z 按 〔ENTER〕鍵將初始化除 “語言”及 “點燈時間”之外的所有選單項。 72 設置選單的使用 設置選單參考 本節詳細介紹所有設置選單項的內容。 z 本節中的標題使用的格式為﹕主選單項→子選單項 影像調整 ■影像調整→亮度 z z 此子選單調整投射影像的亮度。較大的值產生較亮的影像。 無輸入信號時此設定無效。 各輸入源可分別配置及保存不同的設定。 ■影像調整→對比度 z z 此子選單調整投射影像的對比度。較大的值產生較強的對比度。 無輸入信號時此設定無效。 各輸入源可分別配置及保存不同的設定。 ■影像調整→清晰度 z z 此子選單調整投射影像的清晰度。較大的值使影像更清晰﹐而較小的值使影像更柔和。 無輸入信號時此設定無效。 各輸入源可分別配置及保存不同的設定。 ■影像調整→飽和度 z z 此子選單調整投射影像的色彩飽和度。較大的值加大色彩飽和度。 輸入源為RGB時或無輸入信號時此設定無效。 各輸入源可分別配置及保存不同的設定。 ■影像調整→色調 z z 此子選單調整投射影像的色調。較大的值使影像全體更發紅﹐而較小的值使影像全體更發藍。 輸入源為RGB時或無輸入信號時此設定無效。 各輸入源可分別配置及保存不同的設定。 73 設置選單的使用 ■影像調整→灰階模式 此子選單用于為投射影像選擇灰度方式。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB 標準﹐（演示）﹐劇場﹐圖形 組合 標準﹐演示﹐（劇場）﹐圖形 S-VIDEO VIDEO 無訊號 無 設定說明 標準﹕ 標準灰度方式 演示﹕ 強調清晰性使文字更易讀 劇場﹕ 重點再現中性色調及黑色影像區 圖形﹕ 強調色彩的等級及對比度 設定保存 各輸入源分別保存不同的設定。 ■影像調整→色平衡 此子選單調整投射影像的色彩平衡。有兩種方法可以用于調整色平衡，選擇預設色溫值或調節各色 彩的紅﹑綠﹑藍成分。 z 請注意，色平衡可通過選擇色溫值或調整色彩成分來進行調整。不能兩種方法共用。 z 無輸入信號時此設定無效。 z 各輸入源可分別配置及保存不同的設定。 如何通過選擇色溫值來調整色平衡 按照下述操作步驟通過選擇三種色溫值 （底、中、高）之一調整色平衡。改變影像的色溫會改變其 白度。低色溫值使白色發紅﹐而高的色溫值使其發藍。 1. 在 “影像調整”主選單上選擇 “色平衡”子選單項﹐然后按 〔ENTER〕鍵。 z 此時色平衡設定畫面會出現。 74 設置選單的使用 2. 用 〔S〕及 〔T〕鍵選擇 “色溫”﹐然后按 〔ENTER〕鍵。 z“色溫”行的前面會出現z記號﹐表示可以選擇色溫值。 3. 用 〔W〕及 〔X〕鍵選擇色溫設定。 4. 設定完畢后﹐按 〔MENU〕鍵。 如何通過調整色成分來調整色平衡 除通過指定色溫來調整色平衡之外﹐您還可分別調整紅﹑綠﹑藍各成分的相對強度。 1. 在 “影像調整”主選單上選擇 “色平衡”子選單項﹐然后按 〔ENTER〕鍵。 z 此時色平衡設定畫面會出現。 2. 用 〔S〕及 〔T〕鍵選擇 “色彩”﹐然后按 〔ENTER〕鍵。 z“色彩”行的前面會出現z記號﹐表示可以進行色彩調整。 3. 用 〔S〕及 〔T〕鍵選擇要調整的色彩﹐然后用 〔W〕及 〔X〕鍵進行調整。 4. 設定完畢后﹐按 〔MENU〕鍵。 75 設置選單的使用 ■影像調整→垂直位置 此子選單調整投影區內輸入源影像的垂直位置。 z 無輸入信號時此設定無效。 z “影像調整”主選單項設定僅為目前的信號類型 （XGA/60Hz，UXGA/60Hz等）保存，不為輸入信號源 保存。但請注意，能夠保存的信號類型設定的數量是有限的。超出限度會使最早的設定被自動刪除。 ■影像調整→水平位置 此子選單調整投影區內輸入源影像的水平位置。 z z 無輸入信號時此設定無效。 有關設定如何被保存的詳細說明請參閱 “影像調整→垂直位置”一節。 76 設置選單的使用 ■影像調整→頻率 此子選單用于手動控制影像的頻率。 通常﹐投影機能自動調整頻率。但是如果投射影像中出現縱向帶條﹐則表示自動調整功能由于某些 原因未起作用。此種情況發生時﹐請使用此設定調整影像的頻率。 z 只有當輸入源選擇為RGB時此設定方才有效。 z 設定為各信號類型 （XGA/60Hz，UXGA/60Hz等）保存。但請注意，能夠保存的信號類型設定的數量是 有限的。超出限度會使最早的設定被自動刪除。 z 如果由于某些原因手動頻率設定操作使從電腦的影像輸入從投影中消失﹐則請按 〔AUTO〕鍵執行自 動調整操作 （第48頁）﹐此操作會使影像再次出現。 ■影像調整→相位 此子選單用于手動控制影像的相位。 通常﹐投影機能自動調整相位。但是如果投射影像中出現色彩錯誤或閃爍﹐則表示自動調整功能由 于某些原因未起作用。此種情況發生時﹐請使用此設定調整影像的相位。 z 只有當輸入源選擇為RGB時此設定方才有效。 z 有關設定如何被保存的詳細說明請參閱 “影像調整→頻率”一節。 ■影像調整→靜噪濾波器 此子選單用于選擇靜噪濾波器的級別。當RGB被選擇作為輸入源時，靜噪濾波器能從投射影像中除去 數字噪音。請注意，靜噪濾波器可能無法除去有些種類的數字噪音。 z 只有當RGB被選擇作為輸入源時方可配置此設定。此設定只為RGB輸入源保存。 z 關閉投影機的電源時，此子選單會自動返回至其初始缺省設定 〔標准〕。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB 低，〔標准〕，高 組合 無 S-VIDEO VIDEO 無訊號 77 設置選單的使用 ■影像調整→影像設定的初始化 此子選單將影像調整主選單上的所有子選單項均返回至其初始缺省設定。 即使無輸入信號也可執行此初始化操作。在此種情況下﹐將對目前選擇的輸入源執行初始化操作。 只有目前信號類型（XGA/60Hz，UXGA/60H等）的“影像調整”主選單的“垂直位置”、“水平位置”、 “頻率”、以及 “相位”設定會被初始化。 z 有關初始化操作的詳細說明請參閱第70頁上的 “如何初始化個別主選單項的設定”一節。 z z 音量調節 ■音量調節→音量 此子選單可用于調節投影機揚聲器的音量水平。此設定還會被遙控器的 〔VOL ＋〕及 〔VOL －〕 鍵的音量設定操作改變。 z 無輸入信號時改變此設定將改變目前選擇的信號源的音量設定。 z 各輸入源可分別保存不同的設定。 ■音量調節→音量設定的初始化 z z z 此子選單將音量返回至其初始缺省設定。 即使無輸入信號也可執行此初始化操作。在此種情況下﹐將對目前選擇的輸入源執行初始化操作。 初始化操作分別對各輸入源執行。 有關初始化操作的詳細說明請參閱第70頁上的 “如何初始化個別主選單項的設定”一節。 78 設置選單的使用 畫面設定 ■畫面設定→垂直梯形失真校正 此子選單用于校正投射影像的垂直梯形失真。 z z 垂直梯形失真校正操作的執行與目前選擇的輸入源無關。 一個設定被保存時﹐其將適用于所有輸入源。 ■畫面設定→水平梯形失真校正 此子選單用于校正投射影像的水平梯形失真。 z z 水平梯形失真校正操作的執行與目前選擇的輸入源無關。 一個設定被保存時﹐其將適用于所有輸入源。 z 進行水平梯形失真校正后進行垂直梯形失真校正可能會使水平梯形失真校正值改變。當垂直梯形失 真校正使手動水平梯形失真校正的容許范圍變窄，造成水平梯形失真校正值超出校正范圍時此種情 況會發生。此種情況發生時，請重新擺放投影機及銀幕使鏡頭垂直對准銀幕，然后再次進行手動及 自動梯形失真校正。 79 設置選單的使用 ■畫面設定→縱橫比 此子選單用于選擇投射影像的縱橫比 （垂直與水平方向的比率）。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB 無 組合 4:3﹐16:9 S-VIDEO VIDEO 無信號 無 設定說明 4:3﹕ 將投射影像的縱橫比設定為4:3（與標準電視畫面相同）。當S-VIDEO或VIDEO被選擇作為輸 入源時﹐通常此設定被使用。 16:9﹕將投射影像的縱橫比設定為16:9 （與電影畫面或高分辨電視畫面相同）。當輸入源影像是 由16:9影像壓縮為4:3的影像時使用此設定﹐會使影像以其通常的16:9的縱橫比被投影。 設定保存 各輸入源分別保存不同的設定。 z 當縱橫比為16:9的組合信號從輸入源傳入時﹐投射影像的縱橫比會自動切換至16:9。對于此種情況﹐ 此設定不能改變。 z 因商業目的使用本投影機縮小、放大或改變影像，或公開顯示影像有侵犯影像版權所有者的個人權 利的可能。 80 設置選單的使用 ■畫面設定→全屏顯示 當RGB 被選擇為輸入源﹐並且連接電腦的視頻分辨率不是XGA （1024 像素×768 像素）時﹐“全屏顯 示”功能會自動放大或縮小輸入影像使其與投射機的視頻分辨率一致並全屏幕顯示影像。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （開）﹐關 組合 無 S-VIDEO VIDEO 無信號 設定說明 開﹕當從連接在投影機上的電腦傳送來的輸入信號不是 XGA 信號時﹐影像會自動放大或縮小使其 與投射機的視頻分辨率一致並全屏幕顯示影像。 關﹕不改變從電腦傳送來的輸入影像的大小。如果從電腦輸入的影像小于 XGA﹐則投射影像也會 較小。當從電腦輸入的影像大于XGA時﹐只有影像的中央相當于XGA大小的部分被投影。 z 輸入影像經 “全屏顯示”功能改變有造成影像變粗糙或使影像的一部分被切去的可能。此種情況發 生時﹐請試 關閉 “全屏顯示”功能。但請注意﹐關閉 “全屏顯示”選項可能會使投射影像變小 或使僅影像的中央部分被投影。 設定保存 只有當輸入源選擇為RGB時此設定方才有效。只有RGB輸入源保存此設定。 81 設置選單的使用 ■畫面設定→左右翻轉 此子選單用于當從銀幕背后投影時左右翻轉投射影像。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB 開﹐(關) 組合 S-VIDEO VIDEO 無信號 設定說明 開﹕左右翻轉影像。 關﹕正常投射影像 （不翻轉）。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 ■畫面設定→啟動畫面 此子選單用于指定投影機開機時是否投射啟動畫面。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （徽標）﹐無 組合 S-VIDEO VIDEO 無信號 設定說明 徽標﹕將徽標畫面作為啟動畫面投影。 內藏徽標畫面為初始缺省啟動畫面。如果需要﹐徽標也可以進行自訂。有關詳情請參閱第 92頁上的 “機器設定→自訂徽標設定”一節。 無﹕ 不投影啟動畫面。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 82 設置選單的使用 ■畫面設定→無信號畫面 此子選單用于指定當沒有信號輸入至投影機時的投影內容。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （藍色）﹐黑色﹐徽標 組合 S-VIDEO VIDEO 無信號 設定說明 藍色﹕無輸入信號時顯示藍色畫面。 黑色﹕無輸入信號時顯示黑色畫面。 徽標﹕無輸入信號時顯示徽標畫面。 內藏徽標畫面為初始缺省啟動畫面。如果需要﹐徽標也可以進行自訂。有關詳細說明請參 閱第92頁上的 “機器設定→自訂徽標設定”一節。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 ■畫面設定→閉止畫面 此子選單用于指定閉止 （第57頁）過程中的投影內容。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB 藍色﹐（黑色）﹐徽標 組合 S-VIDEO VIDEO 無信號 設定說明 藍色﹕閉止過程中顯示藍色畫面。 黑色﹕閉止過程中顯示黑色畫面。 徽標﹕閉止過程中顯示徽標畫面。 內藏徽標畫面為初始缺省啟動畫面。如果需要﹐徽標也可以進行自訂。有關詳情請參閱第 92頁上的 “機器設定→自訂徽標設定”一節。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 83 設置選單的使用 ■畫面設定→畫面設定的初始化 z z 此子選單將畫面設定主選單上的所有子選單項均返回至其初始缺省設定。 即使無輸入信號也可執行此初始化操作。在此種情況下﹐將對目前選擇的輸入源執行初始化操作。 初始化操作基本上是初始化目前輸入源的設定。但請注意﹐下列設定總是會被初始化﹐無論目前選擇 的輸入源為何。 垂直梯形失真校正 水平梯形失真校正 左右翻轉 啟動畫面 無信號畫面 閉止畫面 z 有關初始化操作的詳細說明請參閱第70頁上的 “如何初始化個別主選單項的設定”一節。 z 當 “機器設定→自動梯形失真校正”設定開啟時初始化這些設定會使自動梯形失真校正在初始化操 作完畢后被執行，因此 “垂直梯形失真校正”設定會表示為經校正的數值。 84 設置選單的使用 輸入設定 ■輸入設定→RGB輸入 此子選單根據連接在投影機RGB終端上的設備指定輸入信號類型。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （RGB）﹐組合 組合 S-VIDEO VIDEO 無 無信號 （RGB）﹐組合 * 只有當目前選擇的輸入源為RGB或組合時 設定說明 RGB﹕ 當電腦連接在投影機的RGB輸入終端上時選擇此設定。有關連接的詳細說明請參閱第34頁 上的 “電腦與投影機的連接 （視頻及音頻）”一節。 組合﹕ 當使用另選YK-3組合視頻電纜將投影機的RGB輸入終端連接在視頻設備的組合視頻輸出終 端時選擇此設定。有關連接的詳細說明請參閱第37頁上的“與組合視頻輸出設備的連接” 一節。 設定保存 此設定只為RGB輸入終端保存。 85 設置選單的使用 ■輸入設定視頻信號﹐S視頻信號 此子選單用于為投影機的VIDEO和S-VIDEO終端指定輸入信號。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB 無 組合 S-VIDEO （自動）﹐NTSC﹐NTSC4.43﹐PAL﹐PAL-M﹐PAL-N﹐PAL60﹐SECAM VIDEO 無信號 （自動）﹐NTSC﹐NTSC4.43﹐PAL﹐PAL-M﹐PAL-N﹐PAL60﹐SECAM * 只有當目前選擇的輸入源為S-VIDEO時 設定說明 自動﹕ 要讓投影機根據從連接在 VIDEO 或 S-VIDEO 輸入終端上的視頻設備傳來的輸入信號自 動切換視頻信號制式時選擇此設定。此為應通常使用的設定。 其他設定﹕ 各設定選擇相應的視頻制式。要為 VIDEO 或 S-VIDEO 輸入終端特別指定一種視頻信號 時可以使用這些設定。 設定保存 此設定只為VIDEO和S-VIDEO輸入終端保存。 86 設置選單的使用 ■輸入設定→P-in-P輸入 此子選單用于為在P-in-P子窗口(第55頁)中出現的影像選擇輸入源。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB (視頻), S視頻 組合 無 S-VIDEO VIDEO 無信號 （視頻）﹐S視頻 * 只有當目前選擇的輸入源為RGB時 設定說明 視頻﹕ 選擇VIDEO作為子窗口的輸入源。 S視頻﹕ 選擇S-VIDEO作為子窗口的輸入源。 設定保存 此設定只為RGB輸入終端保存。 ■輸入設定→信號名指示符 此子選單用于指定目前選擇的輸入源的名稱是否應顯示在投射影像中。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （開）﹐關 組合 S-VIDEO VIDEO 無信號 設定說明 開﹕在投射影像中顯示目前選擇的輸入源的名稱。 關﹕不顯示輸入源名稱。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 87 設置選單的使用 ■輸入設定→特殊信號 當電腦連接在RGB輸入終端時﹐投影機會自動檢測從電腦傳送來的RGB信號的類型並投射影像。但對 于有些信號﹐本投影機無法正確檢測。 當自動檢測功能由于某種原因無法正常動作時，請試 使用本設定將電腦信號的分辨率指定為 SXGA （1280×1024）或SXGA+ （1400×1050）。 各輸入源的選單項 輸入源 RGB 可選項 （圓括號表示缺省值） （1280×1024），1400×1050 組合 無 S-VIDEO VIDEO 無信號 * 只有當目前選擇的輸入源為RGB時。 設定說明 1280×1024﹕指定SXGA （1280×1024）分辨率RGB信號 1400×1050﹕指定SXGA+ （1400×1050）分辨率RGB信號 設定保存 此設定只為RGB輸入終端保存。 ■輸入設定→輸入設定的初始化 z z z 此子選單將輸入設定主選單上的所有子選單項均返回至其初始缺省設定。 即使無輸入信號也可執行此初始化操作。在此種情況下﹐將對目前選擇的輸入源執行初始化操作。 初始化操作基本上是初始化目前輸入源的設定。但請注意﹐信號名稱指示符設定總是會被初始化﹐無 論目前選擇的輸入源為何。 有關初始化操作的詳細說明請參閱第70頁上的 “如何初始化個別主選單項的設定”一節。 88 設置選單的使用 機器設定 ■機器設定→自動輸入檢測 此子選單用于指定每當投影機開機時是否進行輸入源的自動檢測 （第44頁）。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （開）﹐關 組合 S-VIDEO VIDEO 無信號 設定說明 開﹕每當投影機開機時自動檢測輸入源。 關﹕每當投影機開機時不自動檢測輸入源。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 ■機器設定→自動梯形失真校正 此子選單用于指定每當投影機的仰角改變時是否進行自動梯形失真校正 （第50頁）。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （開）﹐關 組合 S-VIDEO VIDEO 無信號 設定說明 開﹕進行自動梯形失真校正。 關﹕不進行自動梯形失真校正。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 89 設置選單的使用 ■機器設定→自動調整 此子選單用于指定當RGB被選擇作為輸入源時是否進行自動調整 （第48頁）。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （開）﹐關 組合 無 S-VIDEO VIDEO 無信號 （開）﹐關 * 只有當目前選擇的輸入源為RGB時 設定說明 開﹕當RGB被選擇作為輸入源時進行自動調整。 關﹕不進行自動調整。 設定保存 此設定只為RGB輸入終端保存。 ■機器設定→靜音方式 靜音方式降低投影機燈泡的發光度及冷卻風扇的速度﹐使投影機發出的聲音更小。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （關）﹐開 組合 S-VIDEO VIDEO 無信號 設定說明 關(標準方式)﹕以標準發光度投射影像。 開(靜音方式)﹕此方式降低燈泡的發光度及冷卻風扇的速度﹐使運作比標準方式更安靜。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 90 設置選單的使用 ■機器設定→自動關機 此子選單打開或關閉自動關機功能 （第42頁）。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （開）﹐關 組合 S-VIDEO VIDEO 無信號 設定說明 開﹕打開自動關機功能。 關﹕關閉自動關機功能。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 ■機器設定→鍵鎖定 此子選單打開或關閉鍵鎖定功能。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB 開﹐（關） 組合 S-VIDEO VIDEO 無訊號 設定說明 開﹕打開鍵鎖定功能使投影機上的鍵鈕無效。 關﹕關閉鍵鎖定功能使投影機上的鍵鈕有效。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 91 設置選單的使用 z 除上述選單操作之外﹐下述操作也可用于關閉鍵鎖定功能。 z投影機已開機時﹕ 按住投影機上的 〔ESC〕鍵約五秒鐘。 z投影機未開機時﹕ 同時按住投影機上的 〔ESC〕鍵及 [ ] （電源）鍵約五秒鐘。此操作會打開 投影機的電源﹐並同時關閉鍵鎖定功能。 z 當遙控器電源意外耗盡等情況發生時﹐上述投影機操作可以關閉鍵鎖定功能。 ■機器設定→自訂徽標設定 使用此子選單能夠分割投影畫面的一部分﹐用其建立原創徽標並顯示在啟動畫面﹑無信號畫面﹑以 及閉止畫面上。您的原創徽標稱為 “自訂徽標”。自訂徽標設定可用于建立自訂徽標﹑查看自訂徽標及 執行其他操作。 z 無輸入信號時不能配置自訂徽標設定。 z 一個設定被保存時﹐其將適用于所有輸入源。 自訂徽標影像的捕捉 自訂徽標可能通過捕捉目前由投影機投射的影像的一部分來創建。 z 通過捕捉影像創建的自訂徽標的大小及位置依捕捉影像時的下列設定的配置而不同﹕自訂徽標縱向 位置﹐自訂徽標橫向位置﹐自訂徽標的變焦﹐背景顏色﹐以及分辨率。在執行影像捕捉操作之前必 須確認這些設定是否符合需要。有關這些操作的詳細說明﹐請參閱第95頁上的 “自訂徽標捕捉設定 的配置”一節。 92 設置選單的使用 如何捕捉自訂徽標 1. 投射要用作自訂徽標的靜止影像。 2. 執行第65頁上 “設置選單基本操作”一節中的第1至第4步操作。選擇 “機器 設定”主選單﹐然后選擇 “自訂徽標設定”子選單項。 3. 按 〔ENTER〕鍵。 z 此時﹐自訂徽標設定畫面會出現。 4. 用 〔S〕及 〔T〕鍵選擇 “開始捕捉”﹐然后按 〔ENTER〕鍵。 z 此時﹐投射影像上會出現十字光標。 十字光標 5. 用光標鍵將十字光標移動至選擇框左上角的位置。 6. 按 〔ENTER〕鍵。 z 此時﹐目前十字光標的位置便會被固定為選擇框的左上角。 93 設置選單的使用 7. 使用光標鍵移動十字光標並設定選擇框。 按光標鍵移動至選擇框的右下 角。 8. 當要捕捉的影像部分已圍在選擇框中時﹐按 〔ENTER〕鍵。 z 此時﹐“開始影像捕捉並作為自訂徽標登錄﹖”信息會出現。 9. 按 〔ENTER〕鍵捕捉由選擇框圍起來的影像部分。 z 片刻后﹐表示有 “影像捕捉及作為自訂徽標登錄操作完畢﹗”信息的對話框會出現﹐通知您 捕捉操作已完畢。 10. 要閱覽自訂徽標 （被捕捉的影像）時﹐按 〔ENTER〕鍵。 z 此時﹐自訂徽標會被投影。閱覽完畢后﹐按 〔ESC〕鍵返回至第3步的自訂徽標設定畫面。 11. 按 〔MENU〕鍵退出設置選單。 94 設置選單的使用 自訂徽標捕捉設定的配置 在捕捉自訂徽標之前﹐應配置下列設定來控制徽標投影時的位置﹑變焦及其他參數。 設定 選項 （圓括號表示缺省值） 自訂徽標縱向位置 頂﹐（中）﹐底 自訂徽標橫向位置 左﹐（中）﹐右 自訂徽標的變焦 （100%）﹐200%﹐全畫面 背景顏色 （白色）﹐黑色 分辨率 （標準）﹐高 z 當變焦設定為“全畫面”時﹐不使用“自訂徽標縱向位置”﹐“自訂徽標橫向位置”及“背景顏色” 設定。 z 請注意﹐對于已捕捉的自訂徽標﹐上述設定不能改變。 z 下示範例說明上述設定如何影響自訂徽標。 自訂徽標縱向位置﹕中 自訂徽標橫向位置﹕中 自訂徽標的變焦﹕100% 背景顏色﹕白色 自訂徽標縱向位置﹕中 自訂徽標橫向位置﹕中 自訂徽標的變焦﹕200% 背景顏色﹕白色 自訂徽標縱向位置﹕底 自訂徽標橫向位置﹕左 自訂徽標的變焦﹕100% 背景顏色﹕白色 自訂徽標縱向位置﹕中 自訂徽標橫向位置﹕中 自訂徽標的變焦﹕100% 背景顏色﹕黑色 z 如果使用 “高”分辨率設定進行捕捉時發生錯誤，則試 將分辨率設定改變為 “標準”。如此可以 提高捕捉成功的機會。如果使用 “標準”設定進行捕捉時遇到問題，則其可能意味 您要捕捉的區 域過大。試 選擇較小的區域。 95 設置選單的使用 如何配置自訂徽標設定 1. 執行第93頁上 “如何捕捉自訂徽標”一節中的第2及第3步操作顯示自訂徽標 設定畫面。 2. 使用 〔S〕及 〔T〕鍵選擇要改變其設定的自訂徽標選項。 3. 使用〔W〕及〔X〕鍵選擇需要的設定。目前選擇的設定旁邊的鈕為黑色（z）。 4. 反復執行第2及第3步操作配置所有需要的自訂徽標設定。 5. 操作完畢后﹐按 〔MENU〕鍵退出設置選單。 如何閱覽目前的自訂徽標 1. 執行第93頁上 “如何捕捉自訂徽標”一節中的第2及第3步操作顯示自訂徽標 設定畫面。 2. 使用 〔S〕及 〔T〕鍵選擇 “閱覽自訂義徽標”﹐然后按 〔ENTER〕鍵。 z 目前登錄的自訂徽標便會被投影。 3. 要返回自訂徽標設定畫面時﹐按 〔ESC〕鍵。 4. 按 〔MENU〕鍵退出設置選單。 96 設置選單的使用 如何初始化自訂徽標 z 初始化自訂徽標設定會清除目前登錄的自訂徽標並將自訂徽標設定畫面的所有設定都返回至初始缺 省值。 1. 執行第93頁上 “如何捕捉自訂徽標”一節中的第2及第3步操作顯示自訂徽標 設定畫面。 2. 使用 〔S〕及 〔T〕鍵選擇 “初始化自訂徽標設定”﹐然后按 〔ENTER〕鍵。 z 此時﹐詢問是否要初始化自訂徽標設定的確認信息會出現。 3. 使用 〔S〕及 〔T〕鍵選擇 〔是〕。 4. 按 〔ENTER〕鍵初始化自訂徽標設定﹐或按 〔ESC〕鍵結束初始化操作而不改 變任何設定。 z 按 〔ENTER〕鍵會初始化設定並返回自訂徽標設定畫面。 z 按 〔ESC〕鍵返回自訂徽標設定畫面而不改變任何設定。 5. 按 〔MENU〕鍵退出設置選單。 z 初始化自訂徽標設定並刪除自訂徽標會使投影機預置徽標在啟動畫面 （第82頁）﹐無信號畫面 （第 83頁）﹐以及閉止畫面 （第83頁）被選擇為 “徽標”時出現。 97 設置選單的使用 ■機器設定→語言 此子選單用于指定信息﹑設置選單等使用的語言。 各輸入源的選單項 輸入源 可選項 RGB 英語﹐法語﹐德語﹐意大利語﹐西班牙語﹐葡萄牙語﹐中國語 （簡體）﹐ 中國語 （繁體）﹐韓國語﹐日本語 組合 S-VIDEO VIDEO 無信號 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 z 首次打開投影機電源時必須進行此設定。有關詳細說明請參閱第 40 頁上的 “顯示信息語言的指定” 一節。 ■機器設定→警報音 此子選單用于打開或關閉警報音。 各輸入源的選單項 輸入源 可選項 （圓括號表示缺省值） RGB （開）﹐關 組合 S-VIDEO VIDEO 無信號 設定說明 開﹕啟用錯誤警報﹐錯誤發生時會鳴音。 關﹕禁用錯誤警報。 設定保存 一個設定被保存時﹐其將適用于所有輸入源。 z 有關警報音開啟時各種錯誤的警報音的詳細說明﹐請參閱第110頁上的 “指示燈及警報音”一節。 98 設置選單的使用 ■機器設定→機器設定的初始化 z z z 此子選單將機器設定主選單上的所有子選單項均返回至其初始缺省設定。 即使無輸入信號也可執行此初始化操作。在此種情況下﹐將對目前選擇的輸入源執行初始化操作。 只有當RGB被選擇作為輸入源時自動調整選項才被初始化。所有其他選項均會被初始化﹐無論目前選 擇的輸入源為何。 有關初始化操作的詳細說明請參閱第70頁上的 “如何初始化個別主選單項的設定”一節。 運作情報 ■運作情報→點燈時間 此子選單項表示燈泡至目前為止使用的累積小時數。 決定是否需要更換燈泡時此數值可作為參考使用。有關更換燈泡的詳細說明請參閱第102頁上的“燈 泡的更換”一節。 ■運作情報→復位點燈時間 使用此子選單項可將點燈時間復位為0 小時。有關更換燈泡及初始化操作的詳細說明﹐請參閱第 102 頁上的 “燈泡的更換”一節。 ■運作情報→輸入信號 此子選單項表示目前選擇的輸入信號（RGB﹐組合﹐S-VIDEO或VIDEO）。無輸入信號時此處表示“無”。 ■運作情報→信號名 本子選單項表示輸入于投影機的信號的信號名。第116頁上 “支持的信號”一節下表中的 “信號名” 欄位表示由此子選單項顯示的信號名。 ■運作情報→索引 只有當輸入信號是RGB或組合時此子選單項才會出現。其表示投影機的內部情報。 ■運作情報→分辨率 此子選單項只有在輸入信號是RGB時才出現﹐其以垂直及水平像素的形式表示RGB輸入信號的分辨率。 ■運作情報→水平頻率 此子選單項只有在輸入信號是RGB﹐組合﹐S-VIDEO或VIDEO時才出現﹐其表示輸入信號的水平頻率。 ■運作情報→垂直頻率 此子選單項只有在輸入信號是RGB﹐組合﹐S-VIDEO或VIDEO時才出現﹐其表示輸入信號的垂直頻率。 ■運作情報→掃描制式 只有當輸入信號是 RGB 或組合時此子選單項才會出現。其表示輸入信號的掃描頻率。RGB 信號輸入的 輸入信號為隔行掃描或非隔行掃描，而組合信號輸入為隔行掃描或順序掃描。 99 設置選單的使用 全體初始化 ■全體初始化 J 全體初始化 此子選單將全部主選單上的所有子選單項均返回至其初始缺省設定。無論目前選擇的輸入源為何以 及目前是否有信號輸入﹐此操作均可執行。 有關此初始化操作的詳細說明﹐請參閱第72頁上的 “如何初始化所有選單設定”一節。 100 用戶維護 用戶維護 本節介紹用戶維護操作﹐其包括燈泡更換以及投影機清潔等。 投影機的清潔 在清潔之前必須關閉投影機的電源。 投影機外表的清潔 請使用在水及中性清潔劑稀釋溶液中浸過的軟布擦拭投影機的外表。在擦拭前必須擰干所有多余水 分。 切勿使用笨﹑酒精﹑稀釋劑﹑或任何其他揮發性藥劑清潔投影機。 鏡頭的清潔 請使用可在就近的眼睛店或相機店買到的鏡頭布或鏡頭紙小心擦拭鏡頭。清潔鏡頭時必須小心﹐不 要將其劃傷。 如何裝回鏡頭蓋 如果鏡頭蓋意外從投影機脫落，則請按照下述操作裝回鏡頭蓋。 1. 首先，使鏡頭蓋與鏡頭間的相對角度在90度以上，然后將鏡頭蓋左側的舌片3 插入左插槽1內。 1 2 3 4 101 用戶維護 2. 保持鏡頭蓋與鏡頭間的相對角度不變，用筆的末端 〔非尖細筆尖〕或類似的工具 輕按鏡頭蓋右側的舌片4，使其插入右插槽2內。 在按此處的同時插入右 舌片。 z 裝回鏡頭蓋時，鏡頭蓋與鏡頭間的相對角度必須如左圖所示在90度以上。如果以如右圖所示的小于 90度的角度安裝鏡頭蓋，則鏡頭蓋可能會無法正常打開或關閉，還可能會被損壞。 燈泡的更換 注意! z z 繼續使用期限已過的燈泡會加大其破裂的危險。更換信息出現后應盡快更換 新燈泡。 燈泡為消耗品。燈泡的平均壽命為約2000小時。2000小時后﹐提醒您需要更換燈泡的信息會出現。但 請注意﹐個別燈泡的特性或燈泡的使用條件有使燈泡在提醒信息出現之前便開始變暗或失效的可能。 102 用戶維護 如何檢查目前燈泡的使用時間 1. 按 〔MENU〕鍵顯示設置選單。 2. 按 〔T〕鍵選擇 “運作情報”主選單。 z“點燈時間”子選單項表示目前的燈泡已使用了幾個小時。 3. 按 〔MENU〕鍵退出設置選單。 什么時候更換燈泡 每當點燈時間超過2000小時后﹐LAMP指示燈開始閃動為紅色的同時下示信息會出現。 燈泡已到更換期限。請按照用戶說明書中的操作步驟盡快對燈泡進行更換。 此信息出現后﹐請按照第104頁上 “燈泡的更換”一節中的操作步驟盡快更換燈泡。 請注意﹐即使您未更換燈泡﹐上示信息也會在投影機開機后10秒內消失。 在不更換燈泡的情況下投影機能繼續使用﹐直到點燈時間到達100小時。此時﹐LAMP指示燈將停止閃 動並保持點亮為紅色﹐在下示信息出現約10秒鐘后﹐投影機將自動關機。 燈泡的使用壽命已過﹗直到燈泡被更換為止本機無法開機。 此信息出現后﹐請立即按照第103頁 “燈泡的更換”一節中的操作步驟更換燈泡。 103 用戶維護 燈泡的更換 z z z 注意 z z z z 燈泡及其周圍在通常使用過程中會變得非常熱。在更換燈泡之前﹐應在 關閉投影機的電源后等待冷卻作業（當POWER/STANDBY指示燈閃動為褐色 時表示正在進行冷卻）完畢。然后從投影機拔下交流電源線﹐並等待至 少60 分鐘讓其進一步冷卻。投影機使用過程中或剛剛關機后觸摸燈泡或 其周圍有造成嚴重燙傷的危險。 只能使用YL-30另選替換燈泡箱進行更換。 本投影機使用內部氣壓很高的水銀燈泡作為光源。因此經碰撞﹑損傷后 變脆弱的燈泡﹐或已到達壽命的燈泡可能會爆炸或無法點亮。請注意﹐燈 泡的性能會依燈泡而大有不同﹐也會依使用的環境而不同。 切勿用手指觸摸燈泡的玻璃﹐否則會使燈泡破裂並縮短其壽命。 已損壞的燈泡可能會造成玻璃碎片散亂在燈室中。燈室中的氣體也可能 會從投影機的排風口吹出。燈內氣體中含有水銀﹐因此燈泡損壞后必須 讓附近通風。萬一意外吸入燈泡內氣體或該氣體混入眼睛﹐請立即去醫 院檢查。 燈泡破裂后﹐請小心不要被玻璃碎片劃傷。切勿試圖自行更換已破碎的 燈泡。必須與您的經銷商或卡西歐特約服務中心聯系委托更換。 燈泡中含有水銀。請根據當地的規定及規則處理舊燈泡。 104 用戶維護 如何更換燈泡 z 更換燈泡時請使用YL-30替換燈泡附帶的專用螺絲刀。投影機不附帶螺絲刀。 1. 關閉投影機的電源並拔下交流電源線。 2. 等待約60分鐘讓投影機的燈泡完全冷卻。 3. 翻轉投影機並將其放置在桌子上或其他平穩的表面上。 4. 鬆開燈泡蓋的螺絲並將燈泡蓋取下。 燈泡蓋 105 用戶維護 5. 取下固定燈泡箱的三個螺絲。 螺絲 燈泡箱 6. 用燈泡箱把手從投影機拔出燈泡箱。 z 如圖所示，用拇指支撐在投影機上，慢慢提起燈泡箱的把手并將燈泡箱拉出投影機。 106 用戶維護 7. 將新的燈泡箱插到底﹐如圖所示。 z 插入新燈泡箱后，將其把手放在第106頁上第5步插圖中所示位置。 z 切勿用手觸摸燈泡﹐否則會使燈泡破裂並 縮短其壽命。 8. 用三個螺絲固定好燈泡箱。 9. 將燈泡蓋裝回原位﹐並用螺絲固定好。 z 燈泡更換完畢后﹐必須執行第108頁上 “點燈時間的復位”一節中的操作。 107 用戶維護 點燈時間的復位 復位點燈時間所需要的操作依您何時更換的燈泡而不同。 燈泡已到更換期限。請按照用戶說明書中的操作步驟盡快對燈泡進行更換。 如果在上示信息出現后更換燈泡﹐則請按照第109頁上“如何復位點燈時間”一節中的步驟進行操作。 燈泡的使用壽命已過﹗直到燈泡被更換為止本機無法開機。 如果在上示信息出現后更換燈泡﹐則請按照第109頁上“如何在服務壽命超過后復位點燈時間”一節 中的步驟進行操作。 如何復位點燈時間 1. 按照第38頁上“如何打開投影機的電源”一節中的步驟進行操作打開投影機的電 源。 z 只打算復位點燈時間時不用在投影機上連接電腦或視頻設備。 2. 按 〔MENU〕鍵顯示設置選單。 3. 按 〔T〕鍵選擇 “運作情報”﹐然后按 〔ENTER〕鍵。 z 在出現的子選單上選擇 “複位點燈時間”。 4. 按 〔ENTER〕鍵。 z 此時﹐“復位點燈時間﹖”信息會出現。 108 用戶維護 5. 按 〔S〕鍵選擇 “是”﹐然后按 〔ENTER〕鍵。 z 此時點燈時間被復位為0小時。 6. 按 〔MENU〕鍵退出設置選單。 z 設置選單從投射影像中消失。 如何在服務壽命超過后復位點燈時間 如果使用燈泡超過其壽命﹐則即使在用新燈泡更換之后投影機也無法開機。在這種情況下﹐請執行 下述操作初始化點燈時間﹐以便能打開投影機的電源。 1. 用附帶交流電源線連接投影機與電源插座。 z 接上電源后位于投影機頂端的POWER/STANDBY及LANP指示燈會點亮為紅色﹐表示燈泡已超過其服務 壽命。 2. 在按住投影機上的 〔W〕鍵的同時按住 〔AUTO〕鍵約五秒鐘。 z 此時點燈時間便會被復位﹐POWER/STANDBY指示燈從紅色變為褐色﹐LAMP指示燈也會熄滅。 3. 按[ ] （電源）鍵確認投影機正常開機。 109 疑難排解 疑難排解 本節介紹投影機上指示燈的含義﹐以及在投影機操作上遇到問題時應採取什么措施。 指示燈及警報音 指示燈的狀態表示投影機的目前作業狀態。 本節詳細介紹各指示燈以及錯誤警報音。 LAMP指示燈 TEMP指示燈 POWER/STANDBY指示燈 正常運作時的指示燈 z 下表中的 “POWER”代表 “POWER/STANDBY”指示燈。 指示燈﹕ 表示﹕ 含義﹕ 參考頁號 POWER： 點亮為褐色 TEMP： 點亮為褐色 交流電源線剛剛插人電源插座。等到投影機 進入待機狀態 （參閱下文）后再開機。 38 LAMP： 點亮為褐色 POWER： 點亮為褐色 待機狀態﹕交流電源線已插入而且投影機處 于待機狀態。 POWER： 閃動為綠色 開機后投影機正在熱身。 POWER： 點亮為綠色 投影機已開機並可以使用。 POWER： 閃動為褐色 關機后投影機正在冷卻。 41 LAMP： 點亮為綠色 投影機處于靜音方式。 90 110 38 疑難排解 錯誤指示燈 z 下表中的 “POWER”代表 “POWER/STANDBY”指示燈。 z “警報”欄中的 “○”記號表示錯誤發生時警報音會鳴響四聲長音。而 “△”記號表示錯誤發生時 警報音會鳴響兩聲短音。請注意﹐只有當 “機器設定→警報音”設定為 “開”時警報音才會鳴音。 z 錯誤發生時，請等到投影機冷卻完畢并且風扇已停止后再拔下交流電源線。如果風扇仍在旋轉時拔下 交流電源線，則插回交流電源線時可能會發生錯誤。 指示燈 POWER TEMP POWER TEMP POWER TEMP POWER TEMP LAMP POWER TEMP POWER TEMP 警報 說明 ﹕閃動為褐色→點亮為紅 色 ﹕點亮為紅色 外部噪音或一些其他因素造成運作問題。確認POWER/ STANDBY指示燈點亮為紅色 （保持點亮）并且風扇也已 停止后，拔下交流電源線。等指示燈熄滅后，再插回交 流電源線并重新打開投影機的電源。如果重新開機后錯 誤再次發生，則請與您的經銷商或就近的卡西歐特約服 務中心聯系。 ﹕閃動為褐色→點亮為紅 色 ﹕閃動為紅色 （0.5秒間 隔） 風扇出現問題。 確認POWER/STANDBY指示燈點亮為紅色 （保持點亮）并 且風扇也已停止后，從投影機拔下交流電源線。等指示 燈熄滅后，再插回交流電源線并重新打開投影機的電 源。如果重新開機后錯誤再次發生，則請與您的經銷商 或就近的卡西歐特約服務中心聯系。 ﹕閃動為褐色→點亮為紅 色 ﹕閃動為紅色 （1秒間隔） 因內部過熱電源自動關閉。 請執行下述操作。 1 確認POWER/STANDBY指示燈點亮為紅色后﹐拔下交流 電源線﹐等待約60分鐘讓投影機冷卻。 2 檢查投影機的進風口及排風口是否被什么東西擋 住﹐確認投影機的周圍留有足夠的空間。 ) “設置須知”(第30頁) 3 插回交流電源線﹐並再次打開投影機的電源。 ﹕閃動為褐色→點亮為紅 色 ﹕閃動為紅色 （0.5秒間 隔） ﹕閃動為紅色 （0.5秒間 隔） 因燈泡出現問題電源自動關閉。 確認POWER/STANDBY指示燈點亮為紅色﹐拔下交流電源 線后再重新插入並打開投影機的電源。如果問題仍未解 決﹐等投影機冷卻后檢查燈泡箱是否已損壞。如果燈泡 箱沒有問題﹐則將其送至您的經銷商或就近的卡西歐特 約服務中心。 ﹕閃動為褐色→點亮為紅 色 ﹕閃動為褐色 因燈泡蓋被打開電源自動關閉。請執行下述操作。 1 確認POWER/STANDBY指示燈點亮為紅色后﹐拔下交流 電源線﹐等待約60分鐘讓投影機冷卻。 2 關閉燈泡蓋。 ) “如何更換燈泡”(第105頁) 3 插回交流電源線﹐並再次打開投影機的電源。 ﹕閃動為褐色→點亮為紅 色 ﹕閃動為紅色 （2秒間隔） 內存錯誤。 確認POWER/STANDBY指示燈點亮為紅色后，拔下交流電 源線，等待約60分鐘讓投影機冷卻，然后將其送至您的 經銷商或就近的卡西歐特約服務中心。 111 疑難排解 指示燈 警報 POWER LAMP ﹕點亮為綠色 ﹕閃動為紅色 （1秒間隔） POWER ﹕閃動為褐色→點亮為紅 色 ﹕點亮為紅色 LAMP U 說明 應該更換燈泡了。 按照第102頁上 “燈泡的更換”一節中的操作步驟更換 燈泡。 燈泡的容許服務壽命已過﹐因此投影機電源無法打開。 按照第102頁上 “燈泡的更換”一節中的操作步驟更換 燈泡。 投影機疑難排解 投影機出現任何問題時請檢查下列各項。 問題 原因及對策 參考頁號 如果POWER/STANDBY指示燈未點亮﹐則交流電源線可能 未正確連接。 J 檢查交流電源線是否正確連接在投影機及電源插座 上。 38 如果TEMP或LAMP指示燈閃動或點亮﹐其表示發生了某種 錯誤。 J 參閱 “錯誤指示燈”一節。 111 連接的電腦或視頻設備可能未開機﹐或其可能未輸出視 頻信號。 J 檢查連接的電腦或視頻設備是否已開機﹐並在其上執 行所需要的操作使其輸出視頻信號。 — 投影機的輸入源未選擇正確。 J 必須在投影機上選擇與要投射其影像的設備相對應 的輸入源。 45 投影機不正確投射從連接設備 傳送來的影像。 當視頻設備的組合輸出終端連接在投影機的RGB終端上 時﹐影像可能無法正確投射。 J 嘗試使用投影機的 VIDEO 輸入終端或 S-VIDEO 輸入終 端。 36 當RGB／組合被選擇作為輸入 源時﹐投射影像的色彩或影像 本身異常。 設置選單的 “輸入設定→RGB輸入”選項的設定可能與 連接在RGB輸入終端的設備不一致。 J 用設置選單配置 “輸入設定→ RGB 輸入”選項的設定 將問題解決。 85 鍵鎖定功能可能已被打開。 J 關閉鍵鎖定功能。 91 按[ ] （電源）鍵后投影機 不開機。 投影機不投射連接設備的任何 影像。 投影機上的鍵鈕不起作用 112 疑難排解 問題 遙控器不起作用。 原因及對策 參考頁號 遙控器中的電池可能已耗盡。 J 更換電池。 25 遙控器與投影機間的距離可能過遠。 J 確認使用時遙控器是否是在容許的距離範圍內。 27 TEMP或LAMP指示燈閃動或點 亮。 J 參閱 “錯誤指示燈”一節。 111 “燈泡已到更換期限。”信息 出現。 應該更換燈泡了。 J 更換燈泡。 102 “燈泡的使用壽命已過﹗”信 息出現。 燈泡的服務壽命已過﹐因此投影機無法開機。 J 更換燈泡。 102 113 附錄 附錄 規格 型號名 XJ-350 投影系統 DLP （DMD﹐信號板） DMD 尺寸 0.7英吋 分辨率 XGA （1024×768） 投影鏡頭 手動﹐光學變焦（×2）﹔手動聚焦 F＝2.0至2.8 f＝20至40毫米 光源 200W高壓水銀燈泡 RGB輸入終端 RGB迷你D-Sub 15針×1 （同時也用作組合信號輸入終端。） VIDEO輸入終端 RCA針孔×1 S-VIDEO輸入終端 迷你DIN4針×1 音頻輸入終端 立體聲迷你插孔×1 音頻輸出 1W單聲道 USB端口 USB B型 環境 作業溫度﹕5至35℃ 作業濕度﹕20至80% （無結露） 電源要求 100-240V 交流電﹐50/60Hz 外形尺寸 230 （W）×55 （H）×171 （D）毫米 （不含突起部） 重量 1.8公斤 * 規格如有變更恕不另行通知。 114 附錄 USB連接所需要的電腦系統 下述介紹要與本投影機進行USB連接時所需要的Windows及Macintosh電腦的最低系統要求。 ■Windows 裝備有USB端口、預先安裝有Windows 98、98SE、Me、2000 Professional或XP操作系統的IBM PC/AT 或兼容電腦。 ■Macintosh 裝備有USB端口、預先安裝有OS 8.6至9，10.1或10.2操作系統的Macintosh電腦。 z 在某些系統配置下可能無法進行通常的USB操作。 z 在操作系統經升級的電腦上不能保証正常動作。 115 附錄 支持的信號 RGB信號 VESA APPLE NEC 其他 信號名 640 × 350/85 640 × 400/85 720 × 400/85 640 × 480/60 640 × 480/72 640 × 480/75 640 × 480/85 800 × 600/56 800 × 600/60 800 × 600/72 800 × 600/75 800 × 600/85 1024 × 768/43i 1024 × 768/60 1024 × 768/70 1024 × 768/75 1024 × 768/85 1152 × 864/75 1280 × 960/60 1280 × 960/85 1280 × 1024/60 1280 × 1024/75 1280 × 1024/85 1600 × 1200/60 640 × 480/67M13 832 × 624/75M16 1024 × 768/75M19 1152 × 870/75M21 640 × 480/117iM 800 × 600/95iM 1024 × 768/75iM 640 × 400/56 1400 × 1050/A 1400 × 1050/B 1152 × 864/70 1152 × 864/85 1280 × 960/75 分辨率 640 × 350 640 × 400 720 × 400 640 × 480 640 × 480 640 × 480 640 × 480 800 × 600 800 × 600 800 × 600 800 × 600 800 × 600 1024 × 768 1024 × 768 1024 × 768 1024 × 768 1024 × 768 1152 × 864 1280 × 960 1280 × 960 1280 × 1024 1280 × 1024 1280 × 1024 1600 × 1200 640 × 480 832 × 624 1024 × 768 1152 × 870 640 × 480 800 × 600 1024 × 768 640 × 400 1400 × 1050 1400 × 1050 1152 × 864 1152 × 864 1280 × 960 116 水平頻率(kHz) 37.9 37.9 37.9 31.5 37.9 37.5 43.3 35.2 37.9 48.1 46.9 53.7 35.5 48.4 56.5 60.0 68.7 67.5 60.0 85.9 64.0 80.0 91.1 75.0 35.0 49.7 60.2 68.7 56.0 59.0 59.0 24.8 64.0 64.0 64.0 77.5 75.0 垂直頻率(Hz) 85 85 85 60 73 75 85 56 60 72 75 85 87 60 70 75 85 75 60 85 60 75 85 60 67 75 75 75 117 95 75 56 59 60 70 85 75 附錄 組合信號 HDTV SDTV 信號名 1080i60 720p60 576p50 576i50 480p60 480i60 水平頻率(kHz) 33.7 45.0 31.3 16.6 31.5 15.7 垂直頻率(Hz) 60 60 50 50 60 60 視頻／S視頻信號 信號名 NTSC NTSC4.43 PAL PAL-M PAL-N PAL60 SECAM * * * * 水平頻率(kHz) 15.7 15.7 15.6 15.7 15.6 15.7 15.6 垂直頻率(Hz) 60 60 50 60 50 60 50 上表列出的設備不保証能正確顯示影像。 當 “640×350/85”為輸入信號時，“運作情報”子選單項顯示640×400/85的情報。 當 “1024×768/75iM”輸入信號時﹐“運作情報”子選單顯示 “1024×768/75”的情報。 投射 “1280×1024/60”，“1400×1050/A”或 “1400×1050/B”信號的影像時若遇到問題，通過改變 至 “特殊信號”可能會得到正確的投影。 117 GUIDELINES LAID DOWN BY FCC RULES FOR USE OF THIS UNIT IN THE U.S.A. (not applicable to other areas). NOTICE This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communication. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: z z z z Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. FCC WARNING Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Proper connectors must be used for connection to host computer and/or peripherals in order to meet FCC emission limits. Connector cable .......... XJ-350 unit to PC Declaration of Conformity Model Number:XJ-350 Trade Name:CASIO COMPUTER CO., LTD. Responsible party:CASIO, INC. Address:570 MT. PLEASANT AVENUE, DOVER, NEW JERSEY 07801 Telephone number:973-361-5400 This device complies with Part 15 of the FCC Rules, Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Tested To Comply With FCC Standards FOR HOME OR OFFICE USE Batterij niet weggooien, maar inlevern als KCA CASIO ELECTRONICS CO., LTD. Unit 6, 1000 North Circular Road London NW2 7JD, U.K. MA0405-C
