铁路防洪雨量预警等级
铁路防洪雨量预警等级

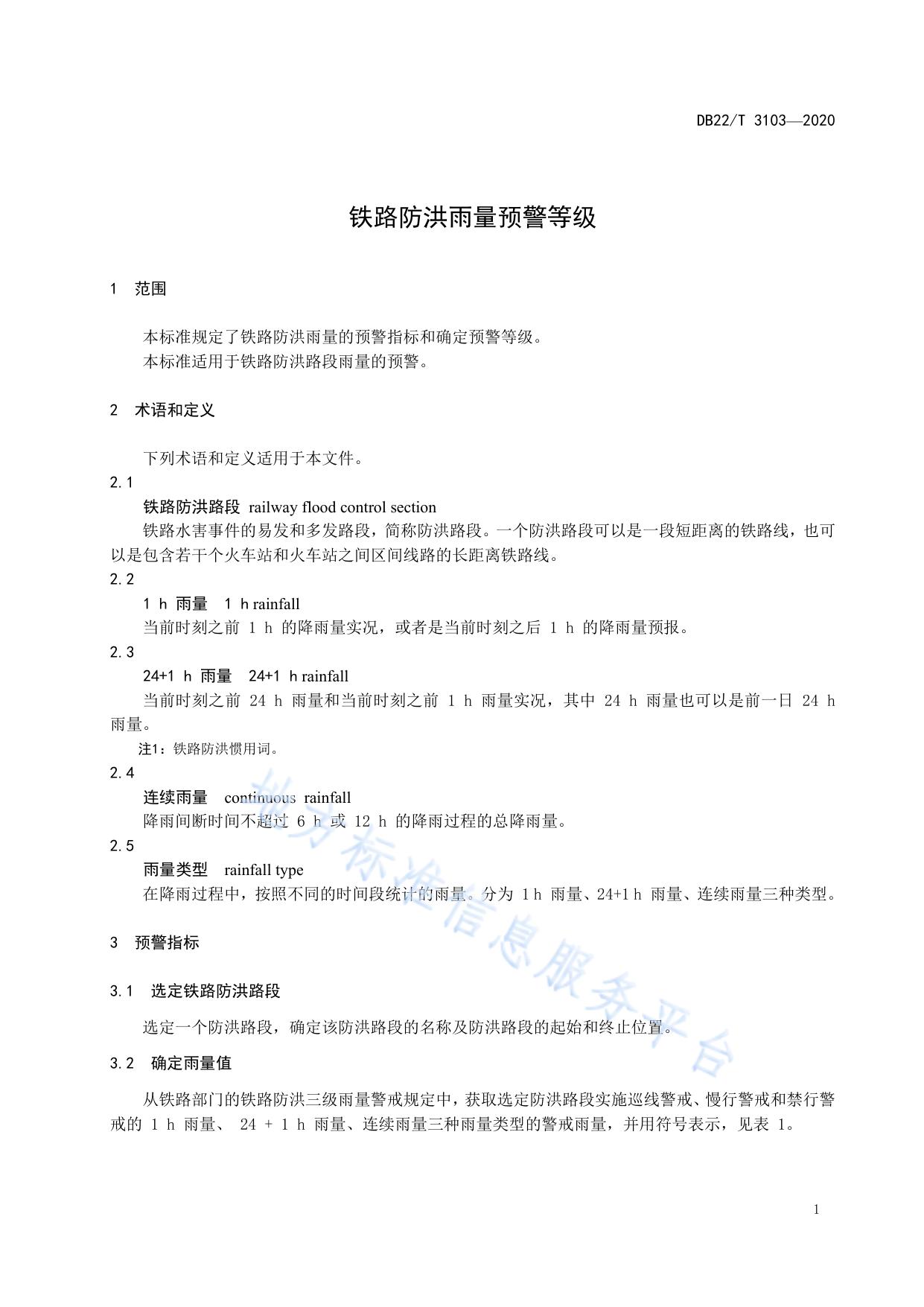

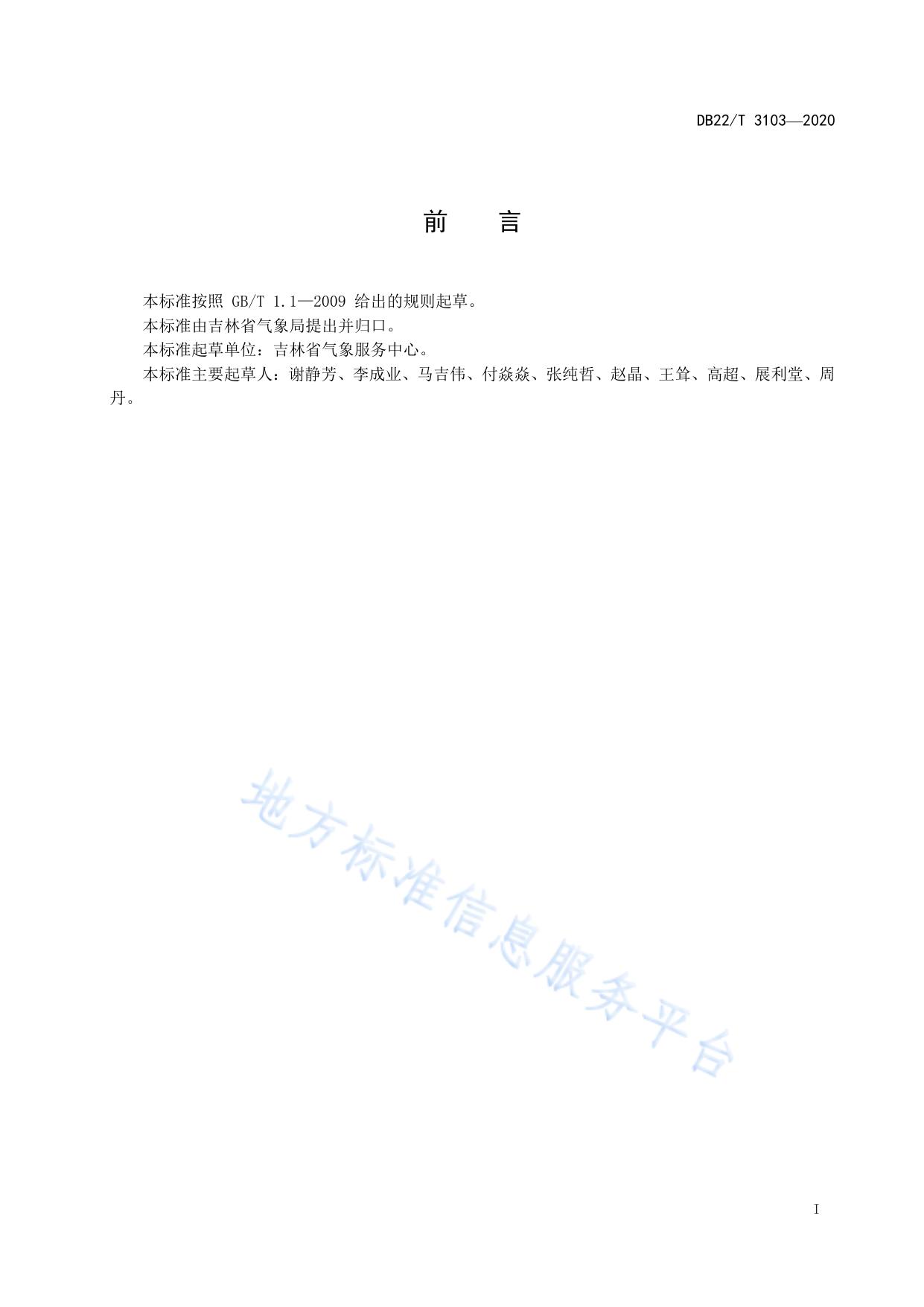

ICS 07.060 A 47 DB22 吉 林 省 地 方 标 准 DB22/T 3103—2020 铁路防洪雨量预警等级 Rainfall warning level of railway flood control 2020 - 03 - 16 发布 吉林省市场监督管理厅 2020 - 03 - 30 实施 发 布 DB22/T 3103—2020 前 言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由吉林省气象局提出并归口。 本标准起草单位：吉林省气象服务中心。 本标准主要起草人：谢静芳、李成业、马吉伟、付焱焱、张纯哲、赵晶、王耸、高超、展利堂、周 丹。 I DB22/T 3103—2020 铁路防洪雨量预警等级 1 范围 本标准规定了铁路防洪雨量的预警指标和确定预警等级。 本标准适用于铁路防洪路段雨量的预警。 2 术语和定义 下列术语和定义适用于本文件。 2.1 铁路防洪路段 railway flood control section 铁路水害事件的易发和多发路段，简称防洪路段。一个防洪路段可以是一段短距离的铁路线，也可 以是包含若干个火车站和火车站之间区间线路的长距离铁路线。 2.2 1 h 雨量 1 h rainfall 当前时刻之前 1 h 的降雨量实况，或者是当前时刻之后 1 h 的降雨量预报。 2.3 24+1 h 雨量 24+1 h rainfall 当前时刻之前 24 h 雨量和当前时刻之前 1 h 雨量实况，其中 24 h 雨量也可以是前一日 24 h 雨量。 注1：铁路防洪惯用词。 2.4 连续雨量 continuous rainfall 降雨间断时间不超过 6 h 或 12 h 的降雨过程的总降雨量。 2.5 雨量类型 rainfall type 在降雨过程中，按照不同的时间段统计的雨量。分为 1 h 雨量、24+1 h 雨量、连续雨量三种类型。 3 3.1 预警指标 选定铁路防洪路段 选定一个防洪路段，确定该防洪路段的名称及防洪路段的起始和终止位置。 3.2 确定雨量值 从铁路部门的铁路防洪三级雨量警戒规定中，获取选定防洪路段实施巡线警戒、慢行警戒和禁行警 戒的 1 h 雨量、 24 + 1 h 雨量、连续雨量三种雨量类型的警戒雨量，并用符号表示，见表 1。 1 DB22/T 3103—2020 表1 雨量类型 警戒雨量 1 h 雨量 24+1 h 雨量 连续雨量 3.3 三种雨量类型的警戒雨量及表示符号 巡线警戒雨量 慢行警戒雨量 禁行警戒雨量 表示符号 表示符号 表示符号 1 h 雨量 R1 R2 R3 24 h 雨量 S1 S2 S3 1 h 雨量 T1 T2 T3 连续雨量 L1 L2 L3 建立预警指标 预警指标的内容应为预警等级、雨量阈值、预警提示、应对措施和颜色标识。预警等级分为 1〜4 四 个等级。根据雨量类型建立预警指标，见表 2〜表 4 。 表2 1 h 雨量预警指标内容 1 h 雨量阈值 预警等级 预警提示 （mm） 应对措施 颜色标识 1 级 (0,R1) 出现降雨天气 持续关注 绿色 2 级 [R1,R2) 雨量达到巡线警戒值 巡线警戒 蓝色 3 级 [R2,R3) 雨量达到慢行警戒值 慢行警戒 黄色 4 级 ≥R3 雨量达到禁行警戒值 禁行警戒 红色 表3 预警等级 24+1 h 雨量预警指标内容 24 h 雨量阈值 1 h 雨量阈值 （mm） （mm） 1 级 (0,S1) 2 级 ≥S1 3 级 4 级 预警提示 应对措施 颜色标识 出现降雨天气 持续关注 绿色 ≥T1 雨量达到巡线警戒值 巡线警戒 蓝色 ≥S2 ≥T2 雨量达到慢行警戒值 慢行警戒 黄色 ≥S3 ≥T3 雨量达到禁行警戒值 禁行警戒 红色 注：24 h 雨量值和 1 h 雨量值，需同时满足同一预警等级的雨量阈值条件。 表4 预警等级 连续雨量阈值 （mm） 连续雨量预警指标内容 预警提示 应对措施 颜色标识 1 级 (0,L1) 出现降雨天气 持续关注 绿色 2 级 [L1,L2) 雨量达到巡线警戒值 巡线警戒 蓝色 3 级 [L2,L3) 雨量达到慢行警戒值 慢行警戒 黄色 4 级 ≥L3 雨量达到禁行警戒值 禁行警戒 红色 4 确定预警等级 4.1 2 站点预警等级 DB22/T 3103—2020 4.1.1 根据防洪路段某个雨量站点的 1 h 雨量，对照表 2 中的 1 h 雨量阈值，该站点 1 h 雨量对 应的指标预警等级，即为该站点的 1 h 雨量预警等级。 4.1.2 根据防洪路段内某个雨量站点的 24 + 1 h 雨量，对照表 3 中的 24 h 雨量阈值和 1 h 雨量 阈值，该站点的 24 h 和 1 h 雨量对应的指标预警等级，即为该站点的 24 + 1 h 雨量预警等级。若 该站点的 24 h 和 1 h 雨量同时满足两个指标预警等级，则以最高指标等级为预警等级。 4.1.3 根据防洪路段内某个雨量站点的连续雨量，对照表 4 中的连续雨量阈值，该站点连续雨量对应 的指标预警等级，即为该站点的连续雨量预警等级。 4.2 路段预警等级 4.2.1 防洪路段内各雨量站点中 1 h 雨量预警的最高等级，即为该路段的 1 h 雨量预警等级。 4.2.2 防洪路段内各雨量站点中 24 + 1 h 雨量预警的最高等级，即为该路段的 24 + 1 h 雨量预警 等级。 4.2.3 防洪路段内各雨量站点中连续雨量预警的最高等级，即为该路段的连续雨量预警等级。 _________________________________ 3
