索尼 VPL-CX161投影机 使用说明书

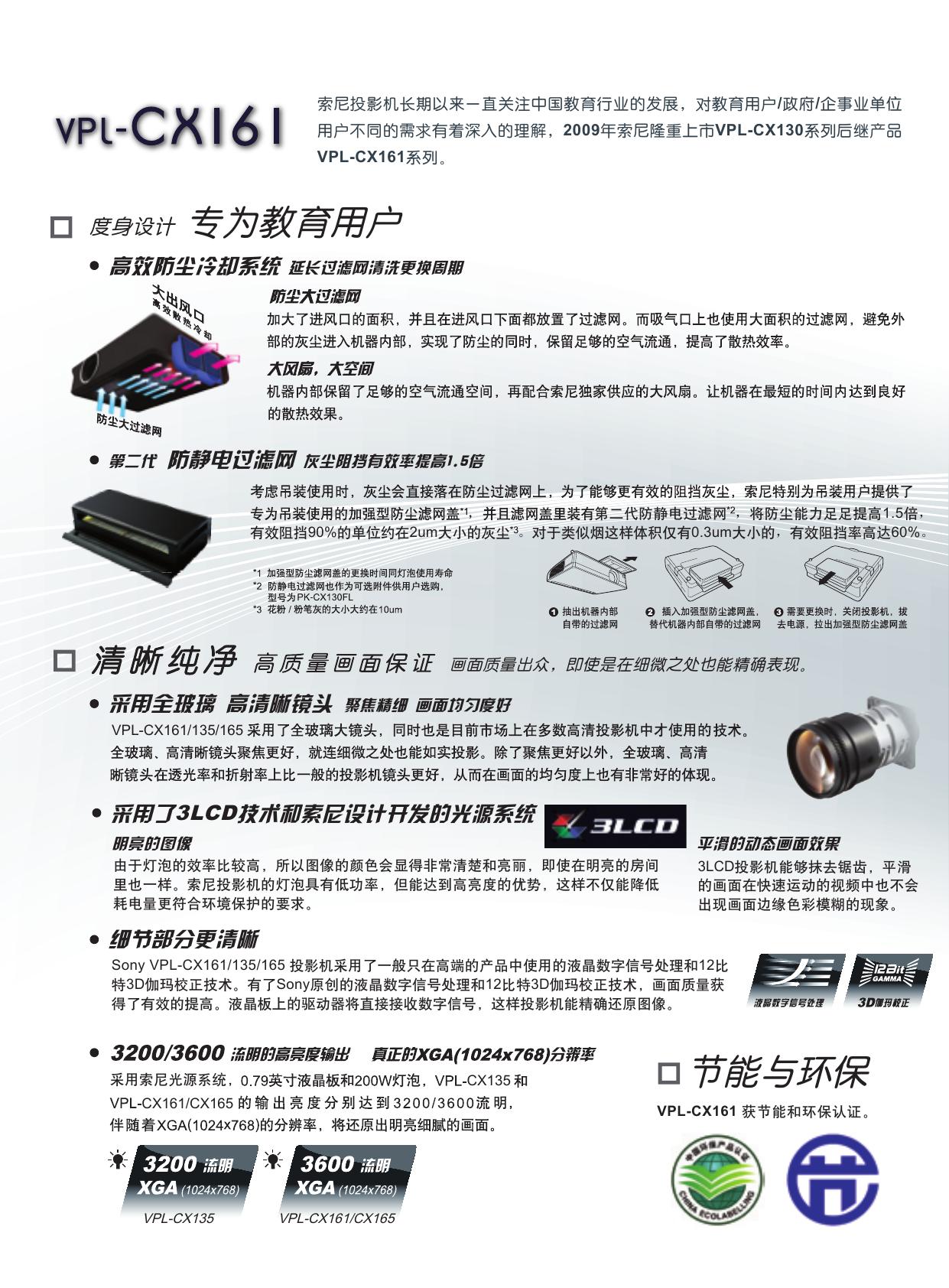

索尼投影机长期以来一直关注中国教育行业的发展，对教育用户/政府/企事业单位 用户不同的需求有着深入的理解，2009年索尼隆重上市VPL-CX130系列后继产品 VPL-CX161系列。 度身设计 专为教育用户 高效防尘冷却系统 第二代 延长过滤网清洗更换周期 防静电过滤网 灰尘阻挡有效率提高1.5倍 第二代防静电过滤网 ，将防尘能力足足提高1.5倍， 有效阻挡90%的单位约在2um大小的灰尘 。对于类似烟这样体积仅有0.3um大小的，有效阻挡率高达60%。 画面质量出众，即使是在细微之处也能精确表现。 采用全玻璃 高清晰镜头 聚焦精细 画面均匀度好 VPL-CX161/135/165 采用了3LCD技术和索尼设计开发的光源系统 明亮的图像 平滑的动态画面效果 由于灯泡的效率比较高，所以图像的颜色会显得非常清楚和亮丽，即使在明亮的房间 里也一样。索尼投影机的灯泡具有低功率，但能达到高亮度的优势，这样不仅能降低 耗电量更符合环境保护的要求。 3LCD投影机能够抹去锯齿，平滑 的画面在快速运动的视频中也不会 出现画面边缘色彩模糊的现象。 细节部分更清晰 Sony VPL-CX161/135/165 投影机采用了一般只在高端的产品中使用的液晶数字信号处理和12比 特3D伽玛校正技术。有了Sony原创的液晶数字信号处理和12比特3D伽玛校正技术，画面质量获 得了有效的提高。液晶板上的驱动器将直接接收数字信号，这样投影机能精确还原图像。 CX135 采用索尼光源系统， CX161/CX165 VPL-CX135 节能与环保 VPL-CX161 获节能和环保认证。 VPL-CX161/CX165 网络演示 其他卓越性能 网络演示 即关即拔 当VPL-CX135/CX165被安装于一个网络里的时候，演 讲可以从任何在同一网络环境里的电脑连接到投影机把 演示内容投射出来。不同演讲者交换演讲时，只需按一 下鼠标就可以，无需考虑更换数据线。 在演示结束时就可以立即切断电源，无需等待。对于突然 断电，有了这个功能用户勿需担心投影机受到任何损害。 中央开关控制 网络演示能同时使用5个投影机 此项功能可以使投影机跳过待机模式直接启动。一旦整个 系统的电源开启，投影机也就可以被同时开机。 一台电脑能同时给最多5个在网络里的VPL-CX135或 CX165投影机传输图像。对于大型会场或多个会场中， 图像必须从不同地点投射的时候，这个功能是最理想的 使用。 安静的运行 网络通知和维护 由于VPL-CX135/CX165可以连接网络，很多功能可以 通过网页浏览来实现的。例如投影机当前的状态可以被 核实并且简单的操作，如开机和关机。另外，投影机可 以被设置定期向指定的地址发送电子邮件来报告维护信 息，比如灯泡寿命和故障报告。 注 : 适 用 于 I E浏 览 器 （i n t e r n e t e x p l o r e ） 5 . 0 以上到 IE7.0以下包括IE7.0版本 多项经典功能，用户受益 侧投功能，水平梯形校正 (VPL-CX135/165) 侧面投影的数字水平梯形校正功能让用户能轻松地按下 一个按钮来完成画面调整。这项技术让用户不用再将投 影机放在正对着屏幕的地方。 投影机多台的身份识别功能 (VPL-CX135/165) 内置了一个身份识别功能，这样每个投影机都可以单独 的通过遥控器来控制操作。当一个房间里多台投影机拼 接安装时，这个功能对于安装和操作是必不可少的。同 时在遥控器上也设置了这个功能，用户可以直接在遥控 由于采用了高效冷却系统，得以使运行时风扇的噪音降低。 VPL-CX161系列运行时特别安静，无需担心打扰演示。 自动信号搜索 将自动检测投影机的信号输入接口，一旦打开电源将立即 播放画面。 APA自动像素调整功能 APA自动像素调整功能将自动对PC信号画面进行调整达 到最佳画面效果，让演讲者不必做专业的画面调整工作， 得以全身心地专注于演示。 短焦镜头 配备了短焦镜头即使在很短的投影距离内仍能投影出较 大的画面。只需2.4米的投影距离就能投射出80英寸的画 面。这项功能特别适用在小房间内播放动态画面。 丰富的输入信号（多种扫描转换） 内置扫描转换器使其能接受各种输入信号-包括计算机和 视频信号。对于计算机信号，支持从VGA到SXGA+(FH 60Hz)的信号。对于视频信号，支持复合和分量信号、以 及S视频信号和RGB信号。另外还同时支持720p、1080i。 节能设置 将菜单中的“节能”设置为开启后，一旦连续10分钟没有 任何操作，机器将自动进入节能模式。可以避免浪费灯炮 使用时间。 器上选择。 多功能遥控器 (VPL-CX135/165) 随机的多功能遥控器对投影机的安装和实际使 用过程中改变设置非常有用。遥控器上的按钮 可以直接选择输入信号，所以使用者不必从多 个输入信号中寻找自己要用的那个信号。有了 投影机的身份识别功能，能让每个投影机都可 以单独的通过遥控器来控制操作。 (待机模式时可选0.5W节能模式）。 维护方便 机器内部自带过滤网可从侧面 抽出，无需卸下机器，方便用 户在吊装情况下抽出清洗。 遥控器型号: RM-PJ18 节能与环保 VPL-CX135/165 获节能和环保认证。 灯炮的更换，用户即使在投影 机吊装的情况，无需卸下机 器，就能轻松打开机器后盖， 更换灯炮。 过滤网可以从侧面抽出 打开机器后盖 (灯炮型号为LMP-C200) 投影距离 规 格 VPL-CX161 光学部分 VPL-CX135 LCD液晶板 0.79”XGA液晶板，2,359,296（1024*768*3)像素 投影机镜头 1.2倍变焦镜头，F1.75~2.17，f=23.5~28.2毫米 200W UHP 灯泡 屏幕尺寸* 40 60 80 100 120 150 180 200 250 300 a 最小 1170 1770 2380 2990 3590 4500 5410 6020 7540 9050 最大 1350 2050 2750 3450 4140 5190 6240 6940 8680 10430 b x-237 x-356 x-474 x-593 x-711 x-889 x-1067 x-1185 x-1482 x-1778 c x-298 x-417 x-535 x-654 x-772 x-950 x-1128 x-1247 x-1543 x-1839 单位：毫米； 屏幕尺寸*：可视范围，对角线测量（单位：英寸） VPL-CX165 3LCD单镜头投影系统 投影系统 灯泡型号 LMP-C200 投影距离 80英寸投影距离: 约2.4~2.8米 100英寸投影距离: 约3.0~3.5米 40-300英寸（可视画面对角线尺寸） 画面尺寸 输出亮度 信 白色亮度*1 3600 流明 3200 流明 3600 流明 色彩亮度*2 3600 流明 3200 流明 3600 流明 号 色彩系统 NTSC3.58,PAL,SECAM NTSC4.43,PAL-M,PAL-N,PAL60系统 视频：750电视线，RGB: 1024*768 像素 分辨率 可接收计算机信号 可接收视频信号 fH:19-92kHz,fV:48-92Hz 最高输入信号分辨率：SXGA+(fV 60Hz) 复合视频，Y/C视频，15kHz RGB,50/60Hz,逐行扫描分量50/60Hz, DTV(480/60i,480/60p,575/50i,575/50p,720/50p,720/60p,1080/50i,1080/60i) 屏幕尺寸* 40 60 80 100 120 150 180 200 250 300 概 a 最小 1290 1900 2500 3110 3720 4630 5540 6140 7660 9180 外型尺寸 最大 1470 2170 2870 3560 4260 5310 6360 7050 8800 10540 重量 x b+290 b+409 b+527 b+646 b+764 b+942 b+1120 b+1239 b+1535 b+1831 电源要求 AC100-240V, 2.9-1.2A, 50/60Hz 任 意 电源消耗 最大：285W，待机：7W ，0.5W (低) b 单位：毫米； 屏幕尺寸*：可视范围，对角线测量（单位：英寸） 6 575/50P 7 8 10 11 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 55 56 60 1080/60i 1080/50i 720/60p 720/50p 640*350 640*400 640*480 800*600 832*624 1024*768 1152*864 1152*900 1280*960 1280*1024 1400*1050 1280*768 1280*720 1360*768 4.1公斤 973BTU 散热 0-35oC/35-85% 输 入 输 出 分辨率 Video 60Hz Video 50Hz 480/60i 575/50i 480/60p 372（宽）*90（高）*298（深）毫米 工作温度/湿度 预置信号 序 号 1 2 3 4 5 况 Video60Hz Video50Hz DTV 480/60i DTV 575/50i 480/60p(NTSC 逐行扫描分量) 575/50P(PAL 逐行扫描分量) 1035/60i,1080/60i 1080/50i 720/60p 720/50p VGA Mode 1 VESA 85(VGA 350) NEC PC98 VGA Mode 2 VESA 85(VGA 400) VGA Mode 3 Mac 13 VESA 72 VESA 75(IBM M3) VESA 85 VESA 56 VESA 60 VESA 72 VESA 75(IBM M5) VESA 85 Mac 16 VESA 60 VESA 70 VESA 75 VESA 85 VESA 70 VESA 75 VESA 85 SUN LO VESA 60 VESA 75 VESA 60 SXGA VESA 75 SXGA VESA 85 SXGA+ 1280x768/60 1280x720/60 1360*768/60 fH (kHz) 15.734 15.625 15.734 15.625 31.470 fV (Hz) 59.940 50.000 59.94 50.000 60.000 Sync Size S on G/Y S on G/Y S on G/Y 31.250 50.000 S on G/Y 33.750 28.130 45.000 37.500 31.469 37.861 24.823 31.469 37.861 31.469 35.000 37.861 37.500 43.269 35.156 37.879 48.077 46.875 53.674 49.724 48.363 56.476 60.023 68.677 63.995 67.500 77.487 61.795 60.000 75.000 63.974 79.976 91.146 65.317 47.776 44.772 47.720 60.000 50.000 60.000 50.000 70.086 85.080 56.416 70.086 85.080 59.940 66.667 72.809 75.000 85.008 56.250 60.317 72.188 75.000 85.061 74.550 60.004 70.069 75.029 84.997 70.019 75.000 85.057 65.960 60.000 75.000 60.013 75.025 85.024 59.978 59.870 59.855 59.799 S S S S 800 832 848 800 832 800 864 832 840 832 1024 1056 1040 1056 1048 1152 1344 1328 1312 1376 1472 1600 1568 1504 1800 1728 1688 1688 1728 1864 1664 1664 1776 on G/Y on G/Y on G/Y on G/Y P/N P/N N/N N/P N/P N/N N/N N/N N/N N/N P/P P/P P/P P/P P/P N/N N/N N/N P/P P/P P/P P/P P/P N/N P/P P/P P/P P/P P/P N/P N/P N/P N/P 复合视频：RCA插孔， S视频：Y/C微型DIN4芯 音频：立体声RCA插孔 复合视频：RCA插孔， S视频：Y/C微型DIN4芯 输入A 模拟RGB/分量：HD D-sub 15芯 （雌头） 音频:立体声 RCA插孔 模拟RGB/分量：HD D-sub 15芯 （雌头） 输入B 模拟RGB：HD D-sub 15芯 （雌头） 音频：立体声RCA插孔 模拟RGB：HD D-sub 15芯 （雌头） 输入C - 以太网端口：RJ-45； 10BASE-T/100BASE-T 监视器输出：HD D-sub 15芯 （雌头） 扬声器0.8W 音频输出：立体声小型插孔 - 视频输入 输出 RS-232: D-sub 9芯（雌头） 遥控 随 机 附 件 遥控器，锂电池：CR2025, HD D-sub 15芯电缆(2米一根)， 镜头盖，AC电源线，安全标签， 吊装加强型防尘滤网盖，快速参 考手册，使用说明书，保修卡 遥控器，AA(R6)尺寸电池x2， HD D-sub 15芯电缆（2米一根)， 镜头盖，AC电源线，安全标签， 吊装加强型防尘滤网盖，使用 说明书，网络说明书，保修卡， CD-ROM应用程序软件 RM-PJ6 RM-PJ18 遥控器型号 *1 基于ISO21118标准制定，该标准所定的亮度值是批量生产的产品的平均值，此处涉及的亮度值 的80%为产品出厂时的最低值 *2 依据本公司规定方法测试或参照 http://www.3lcd.com/cn/benefits/default.html 中记载，此处所 涉及的亮度值的80%为产品出厂时的最低值 为了获得最佳之色彩表现, 请注意下列事项 1. 选择高色彩亮度的投影 2. 色彩亮度和白色亮度相等的投影机 * 当输入信号不属于以上范围，可能会输出不正确的图像。 索尼专业产品服务热线: Sony投影机专业网站 SH0302SL1001E1R1-021 2010年1月印刷 400 810 9000 Sony和BrightEra为索尼公司的商标或注册商标。
