中小学校舍雷电防护技术规范

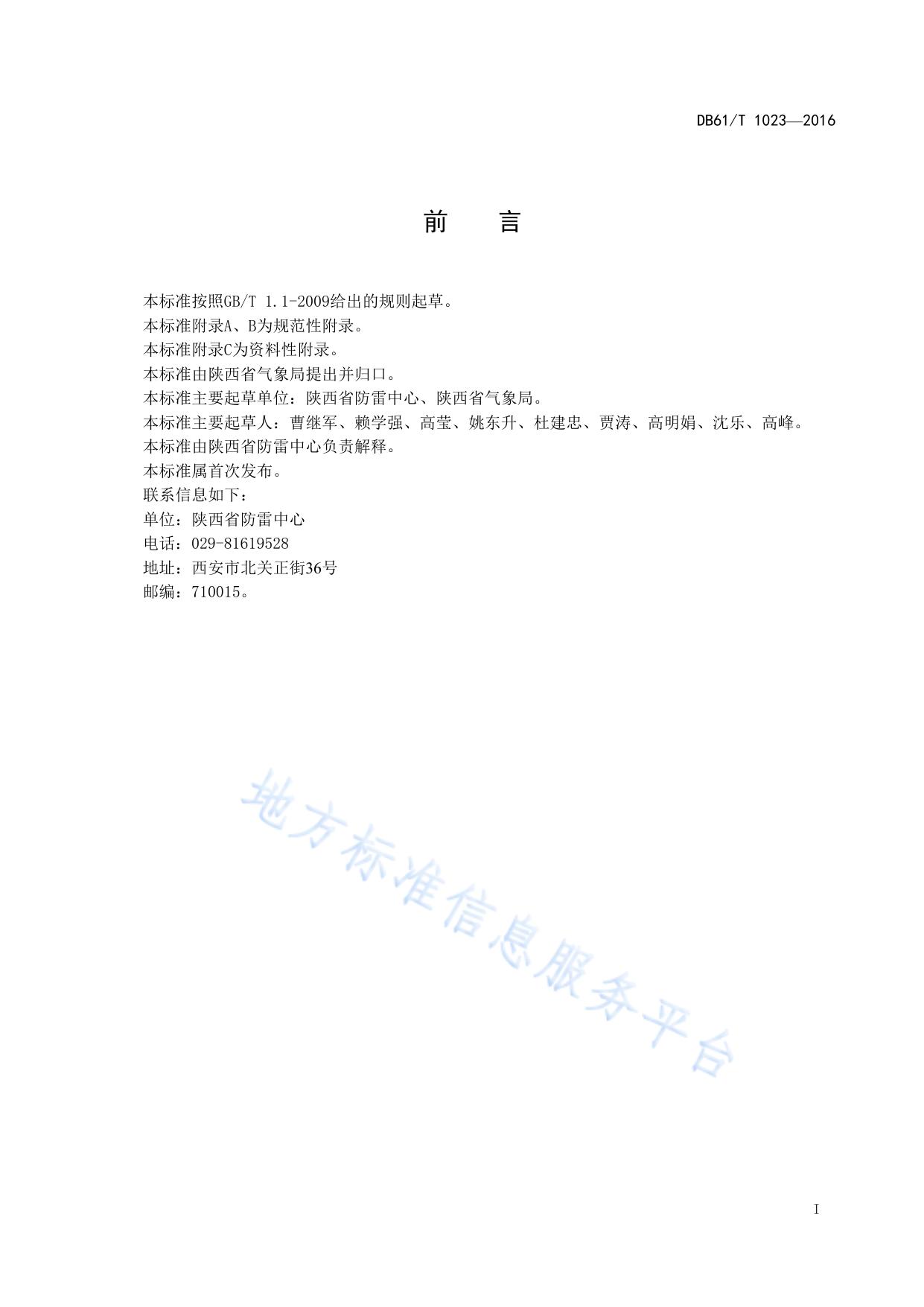

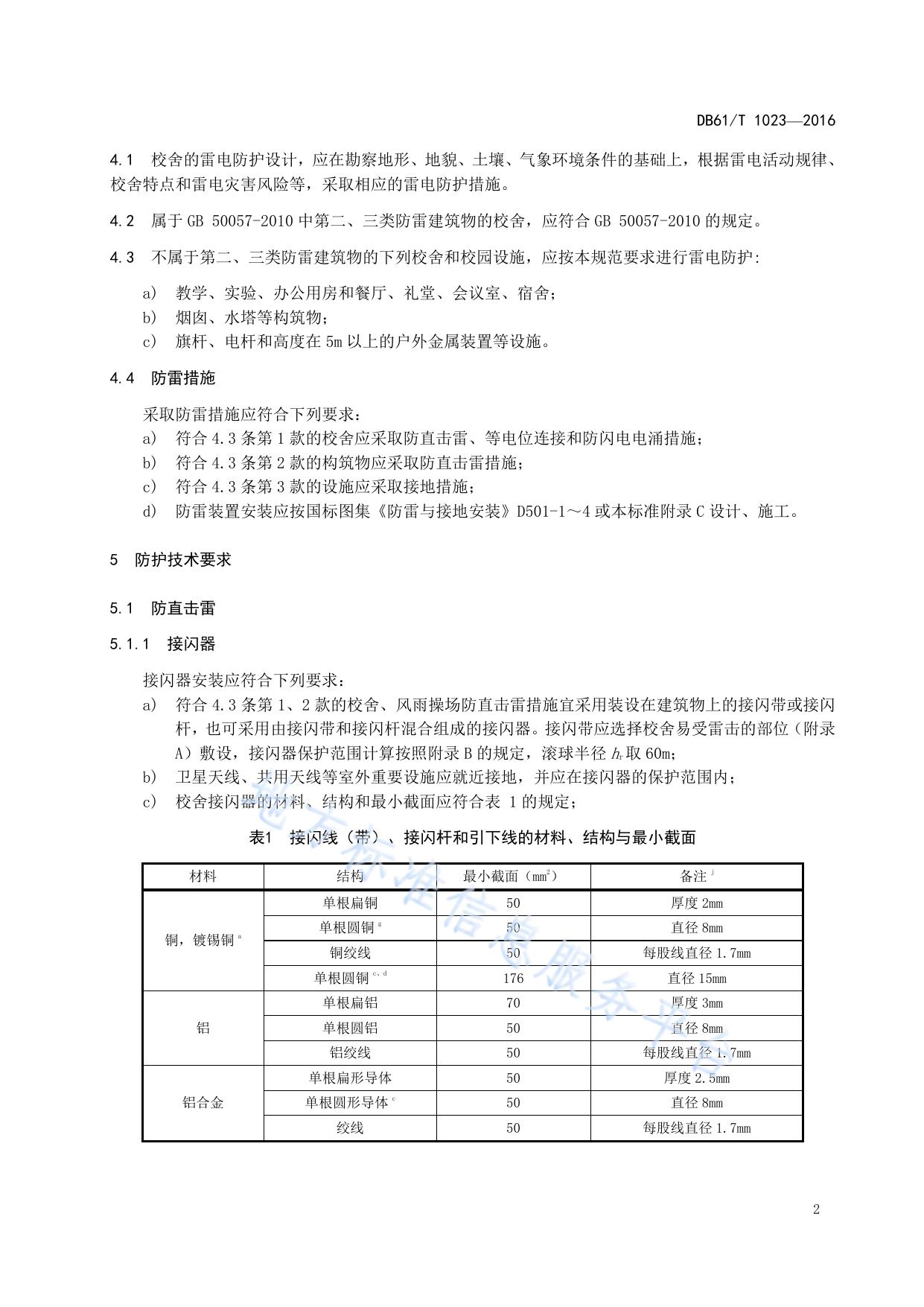

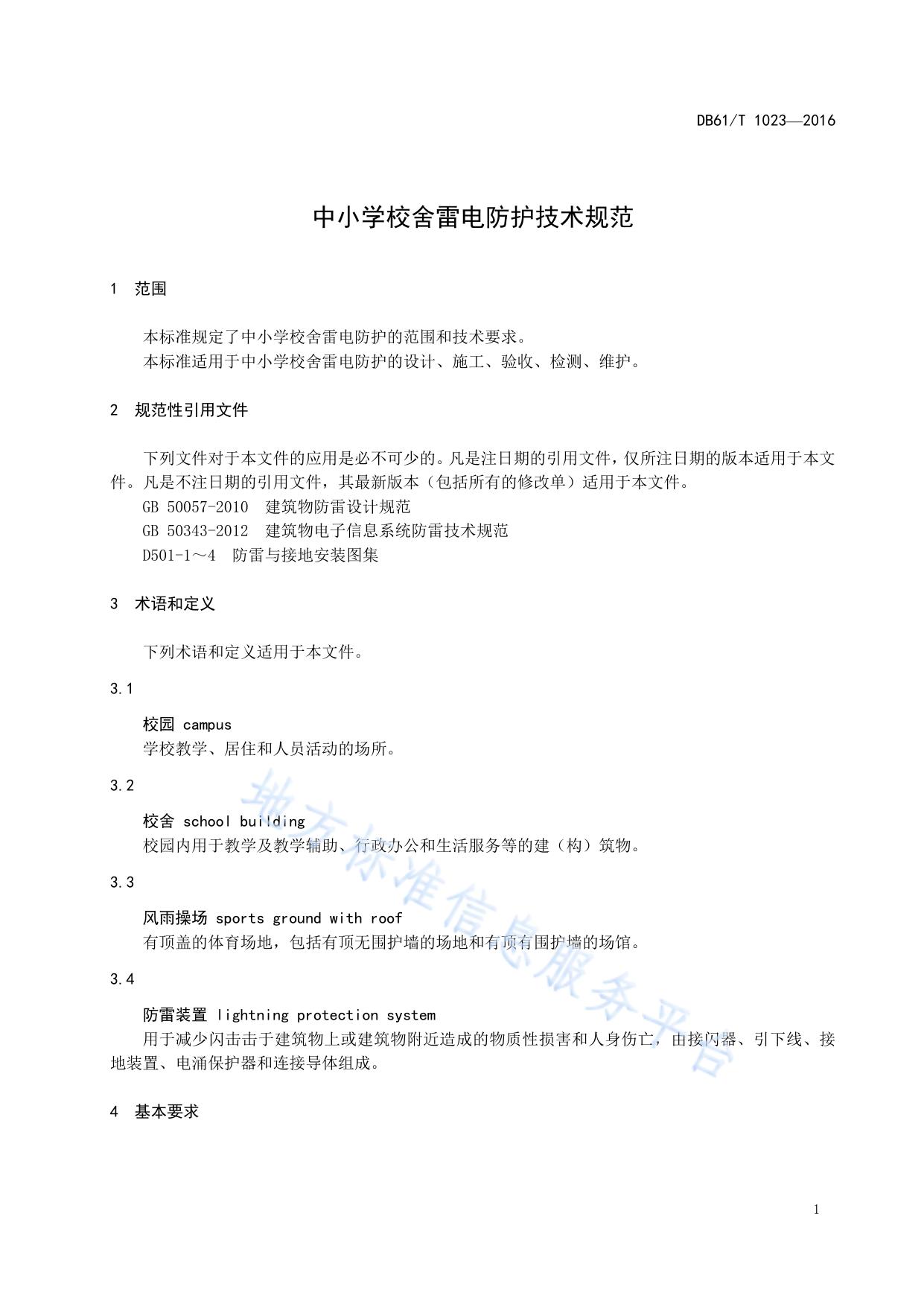

ICS A47.101 W 59 DB61 陕 西 省 地 方 标 准 DB 61/T 1023—2016 中小学校舍雷电防护技术规范 Middle and primary schools campus lightning protection technical code 2016 - 05 - 09 发布 陕西省质量技术监督局 2016 - 08 - 01 实施 发 布 DB61/T 1023—2016 前 言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准附录A、B为规范性附录。 本标准附录C为资料性附录。 本标准由陕西省气象局提出并归口。 本标准主要起草单位：陕西省防雷中心、陕西省气象局。 本标准主要起草人：曹继军、赖学强、高莹、姚东升、杜建忠、贾涛、高明娟、沈乐、高峰。 本标准由陕西省防雷中心负责解释。 本标准属首次发布。 联系信息如下： 单位：陕西省防雷中心 电话：029-81619528 地址：西安市北关正街36号 邮编：710015。 I DB61/T 1023—2016 中小学校舍雷电防护技术规范 1 范围 本标准规定了中小学校舍雷电防护的范围和技术要求。 本标准适用于中小学校舍雷电防护的设计、施工、验收、检测、维护。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50057-2010 建筑物防雷设计规范 GB 50343-2012 建筑物电子信息系统防雷技术规范 D501-1～4 防雷与接地安装图集 3 术语和定义 下列术语和定义适用于本文件。 3.1 校园 campus 学校教学、居住和人员活动的场所。 3.2 校舍 school building 校园内用于教学及教学辅助、行政办公和生活服务等的建（构）筑物。 3.3 风雨操场 sports ground with roof 有顶盖的体育场地，包括有顶无围护墙的场地和有顶有围护墙的场馆。 3.4 防雷装置 lightning protection system 用于减少闪击击于建筑物上或建筑物附近造成的物质性损害和人身伤亡，由接闪器、引下线、接 地装置、电涌保护器和连接导体组成。 4 基本要求 1 DB61/T 1023—2016 4.1 校舍的雷电防护设计，应在勘察地形、地貌、土壤、气象环境条件的基础上，根据雷电活动规律、 校舍特点和雷电灾害风险等，采取相应的雷电防护措施。 4.2 属于 GB 50057-2010 中第二、三类防雷建筑物的校舍，应符合 GB 50057-2010 的规定。 4.3 不属于第二、三类防雷建筑物的下列校舍和校园设施，应按本规范要求进行雷电防护: a) 教学、实验、办公用房和餐厅、礼堂、会议室、宿舍； b) 烟囱、水塔等构筑物； c) 旗杆、电杆和高度在 5m 以上的户外金属装置等设施。 4.4 防雷措施 采取防雷措施应符合下列要求： a) 符合 4.3 条第 1 款的校舍应采取防直击雷、等电位连接和防闪电电涌措施； b) 符合 4.3 条第 2 款的构筑物应采取防直击雷措施； c) 符合 4.3 条第 3 款的设施应采取接地措施； d) 防雷装置安装应按国标图集《防雷与接地安装》D501-1～4 或本标准附录 C 设计、施工。 5 防护技术要求 5.1 防直击雷 5.1.1 接闪器 接闪器安装应符合下列要求： a) 符合 4.3 条第 1、2 款的校舍、风雨操场防直击雷措施宜采用装设在建筑物上的接闪带或接闪 杆，也可采用由接闪带和接闪杆混合组成的接闪器。接闪带应选择校舍易受雷击的部位（附录 A）敷设，接闪器保护范围计算按照附录 B 的规定，滚球半径 hr 取 60m； b) 卫星天线、共用天线等室外重要设施应就近接地，并应在接闪器的保护范围内； c) 校舍接闪器的材料、结构和最小截面应符合表 1 的规定； 表1 材料 接闪线（带）、接闪杆和引下线的材料、结构与最小截面 最小截面（mm2） 备注 j 50 厚度 2mm 50 直径 8mm 50 每股线直径 1.7mm 176 直径 15mm 单根扁铝 70 厚度 3mm 单根圆铝 50 直径 8mm 铝绞线 50 每股线直径 1.7mm 50 厚度 2.5mm 50 直径 8mm 50 每股线直径 1.7mm 结构 单根扁铜 铜，镀锡铜 a 单根圆铜 铜绞线 单根圆铜 铝 g c、d 单根扁形导体 铝合金 单根圆形导体 绞线 c 2 DB61/T 1023—2016 表 1（续）接闪线（带）、接闪杆和引下线的材料、结构与最小截面 结构 最小截面（mm2） 备注 j 单根圆形导体 176 直径 15mm 材料 外表面镀铜的 单根圆形导体 单根扁钢 单根圆钢 热浸镀锌钢 b i 绞线 单根圆钢 不锈钢 e c、d 单根扁钢 f 单根圆钢 f 70μm，铜纯度 99.9% 50 厚度 2.5mm 50 直径 8mm 50 每股线直径 1.7mm 176 直径 15mm h 厚度 2mm 50 h 直径 8mm 70 每股线直径 1.7mm 176 直径 15mm 50 绞线 单根圆钢 直径 8mm，径向镀铜厚度至少 50 c、d 外表面 单根圆钢（直径 8mm） 镀铜的钢 单根扁钢（厚 2.5mm） 镀铜厚度至少 70μm，铜纯度 50 99.9% a 热浸或电镀锡的锡层最小厚度为 1μm b 镀锌层宜光滑连贯、无焊剂斑点，镀锌层圆钢至少 22.7g/m2、扁钢至少 32.4g/m2 c 仅应用于接闪杆。当应用于机械应力没达到临界值之处，可采用直径 10mm、最长 1m 的接闪杆，并 增加固定 d 仅应用于入地之处 e 不锈钢中，铬的含量不小于 16%，镍的含量不小于 8%，碳的含量不大于 0.08% f 对埋于混凝土中以及与可燃材料直接接触的不锈钢，其最小尺寸宜增大至直径 10mm 的 78mm2（单根 圆钢）和最小厚度 3mm 的 75mm2（单根扁钢） g 在机械强度没有重要要求之处，50mm2（直径 8mm）可减为 28mm2（直径 6mm）。并应减小固定支架间 的间距 h 当温升和机械受力是重点考虑之处，50mm2 加大至 75mm2 i 避免在单位能量 10 MJ/Ω 下熔化的最小截面是铜为 16mm2、铝为 25mm2 、钢为 50mm2、锈钢为 50mm2 j 截面积允许误差为 -3% d) 接闪杆宜采用热镀锌圆钢或钢管制成时，其直径应符合下列规定： 1) 杆长 1m 以下时，圆钢不应小于 12mm，钢管不应小于为 20mm； 2) 杆长 1～2m 时，圆钢不应小于 16mm，钢管不应小于 25mm； 3) 独立烟囱顶上的杆，圆钢不应小于 20mm，钢管不应小于 40mm。 e) 明敷接闪导体固定支架的间距不宜大于表 2 的规定。固定支架的高度不宜小于 150mm； 表2 明敷接闪导体固定支架的间距 扁形导体和绞线固定支架的间距 单根圆形导体固定支架的间距 (mm) (mm) 安装于水平面上的水平导体 500 1000 安装于垂直面上的水平导体 500 1000 布置方式 f) 接闪器应做防腐处理； g) 高于校舍的树木，其树干与校舍的间隔距离应大于 3m，树冠与校舍的间隔距离应大于 2m。 3 DB61/T 1023—2016 5.1.2 引下线 引下线的安装应符合下列要求： a) 符合 4.3 条第 1 款的校舍采用接闪带时，引下线不应少于 2 根，并宜沿校舍四周均匀或对称布 置； b) 每根引下线接地电阻不大于 30Ω； c) 引下线的材料、结构和最小截面应按本规范表 1 的规定取值； d) 明敷引下线应沿建筑物外墙外表面明敷，宜经最短路径接地，并应做防腐处理。固定支架的间 距不宜大于本规范表 2 的规定； e) 引下线宜采用热镀锌圆钢或扁钢，宜优先采用圆钢。当独立烟囱上的引下线采用圆钢时，其直 2 径不应小于 12mm；采用扁钢时，其截面不应小于 100mm ，厚度不应小于 4mm； f) 采用多根专设引下线时，应在各引下线上于距地面 0.3m 至 1.8m 之间装设断接卡； g) 引下线外露时，宜布设在人员不易接触或经过的位置，其距地面 2.7m 以下的导体用耐 1.2/50μs 冲击电压 100kV 的绝缘层隔离，或用至少 3mm 厚的交联聚乙烯层隔离； h) 引下线 3m 范围内地表层应敷设 5cm 厚沥青层或 15cm 厚砾石层，以防接触电压和跨步电压； i) 悬挂防雷警示牌，提醒雷电天气时不要靠近或接触引下线、旗杆、电杆等易遭受雷击的金属装 置和树木，防雷警示牌设计可参考图 1 设计，悬挂高度不宜低于地上 0.8m。 a) 防雷接地或有接地户外金属装置 图1 5.1.3 b) 无接地户外金属装置 防雷警示牌 防雷接地 防雷接地安装应符合下列要求： a) 人工钢质垂直接地体的长度宜为 2.5m。其间距以及人工水平接地体的间距均宜为 5m，当受地 方限制时可适当减小； b) 人工接地体在土壤中的埋设深度不应小于 0.5m，并宜敷设在当地冻土层以下，其距墙或基础 不宜小于 1m。接地体的敷设宜远离由于高温影响使土壤电阻率升高的地方； c) 接地装置埋在土壤中的部分，其连接宜采用放热焊接；当采用通常的焊接方法时，应在焊接处 做防腐处理； d) 接地体的材料、结构和最小截面应符合表 3 的规定； 4 DB61/T 1023—2016 表3 接地体的材料、结构和最小尺寸 最小尺寸 材料 结构 垂直接地体 水平接地体 2 备注 接地板 直径 (mm) (mm ) (mm) 铜绞线 - 50 - 每股直径 1.7mm 单根圆铜 15 50 - - 单根扁铜 - 50 - 厚度 2mm 铜管 20 - - 壁厚 2mm 整块铜板 - - 500×500 厚度 2mm 网格铜板 - - 600×600 圆钢 14 78 - - 钢管 20 - - 壁厚 2mm 扁钢 - 90 - 厚度 3mm 钢板 - - 500×500 厚度 3mm 网格钢板 - - 600×600 型钢 注3 - - - 钢绞线 - 70 - 每股直径 1.7mm 圆钢 - 78 - - 扁钢 - 75 - 厚度 3mm 外表面镀 圆钢 14 50 - 铜的钢 扁钢 - 90（厚 3mm） - 圆形导体 15 78 - 扁形导体 - 100 - 铜、镀锡铜 热镀锌钢 裸钢 不锈钢 各网格边截面 25mm×2mm，网格网边总长 度不少于 4.8m 各网格边截面 30mm×3mm，网格网边总长 度不少于 4.8m 镀铜厚度至少 250μm，铜纯度 99.9% 厚度 2mm 2 注1：热镀锌层应光滑连贯、无焊剂斑点，镀锌层圆钢至少 22.7g/m 、扁钢至少 32.4 g/m2 注2：热镀锌之前螺纹应先加工好 注3：不同截面的型钢，其截面不小于 290mm2，最小厚度 3mm，可采用 50mm×50mm×3mm 角钢 注4：当完全埋在混凝土中时才可采用裸钢 注5：外表面镀铜的钢，铜应与钢结合良好 注6：不锈钢中，铬的含量不小于 16%，镍的含量不小于 5%，钼的含量不小于 2%，碳的含量不大于 0.08% 注7：截面积允许误差为-3% e) 新建校舍宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线和接地装置； f) 已建校舍需要增设防雷装置的，其接地体的材料、结构和最小截面应符合表 3 的规定； g) 埋于土壤中的人工垂直接地体宜采用热镀锌角钢、钢管或圆钢；埋于土壤中的人工水平接地体 宜采用热镀锌扁钢或圆钢。接地线应与水平接地体的截面相同； h) 人工钢质垂直接地体的长度宜为 2.5m。其间距以及人工水平接地体的间距均宜为 5m； i) 防直击雷的专设引下线距出入口或人行道边沿不宜小于 3m； 2 j) 每一防雷接地装置在地面以下距地面不小于 0.5m，钢筋表面积总和≥0.37m ； k) 校园内专设的防雷接地装置应按以下要求处理： 1) 接地装置地表层采用 5cm 厚沥青层或 15cm 厚砾石层做绝缘处理； 5 DB61/T 1023—2016 2) 用网状接地装置对地面作均衡电位处理。 5.2 等电位连接 5.2.1 进出校舍的电缆屏蔽层、金属管线均应做等电位连接，等电位连接应与防雷接地装置做可靠连 接。 5.2.2 校舍安全保护接地、防雷接地宜采用共用接地。 5.2.3 网络机房和计算机、多媒体教室宜在防静电地板下面敷设等电位连接网，无防静电地板的应设 等电位连接排，主要设备均应与等电位连接网（排）做可靠连接。 5.3 防闪电电涌 5.3.1 进出校舍的供电、信号线缆宜采用屏蔽电缆，屏蔽层应两端就近接地。采用非屏蔽电缆时，宜 将电缆穿金属管或敷设在金属线槽内引入，金属管或金属线槽两端应就近接地。 5.3.2 供电线路 供电线路的安装应符合下列要求： a) 当供电线路架空引入（出）校园时，其最近的一根电杆（塔）应就近接地，接地电阻应不大于 30Ω； b) 当供电线路埋地引入（出）校园时，其埋地长度应符合下列表达式要求，但应不小于 15m； l≥2 ρ 式中： l ρ 埋地长度，m ——埋地电缆处土壤电阻率，Ω·m —— c) 校园总配电宜设计安装 I 级试验的电涌保护器，校舍配电宜设计安装 II 级试验的电涌保护器。 2 电涌保护器两端的连接铜线最小截面不宜小于 6mm ，长度不宜大于 0.5m。 5.3.3 信号线路 信号线路的安装应符合下列要求： a) 进出校舍的信号线，应在进出校舍处安装信号电涌保护器。信号电涌保护器应根据线路的工作 频率、传输速率、传输带宽、工作电压、接口形式和特性阻抗等参数，选择插入损耗小、分布 电容小、并与纵向平衡、近端串扰指标适配的电涌保护器。Uc 应大于线路上的最大工作电压 1.2 倍，Up 应低于被保护设备的耐冲击电压额定值 Uw； b) 校舍的网络接口较集中时，宜选用可安装于标准机柜内的机架式网络电涌保护器； c) 加强筋光缆出入校舍时，其加强筋应就近接地。 5.3.4 校舍内信号线缆与其他管线的间距应符合表 4 规定。 表4 其他管线 网络线缆与其他管线的净距表 网络线缆与其他管线净距 最小平行净距（mm） 最小交叉净距（mm） 防雷引下线 1000 300 保护地线 50 20 给水管 150 20 6 DB61/T 1023—2016 表 4（续）网络线缆与其他管线的净距表 其他管线 6 网络线缆与其他管线净距 最小平行净距（mm） 最小交叉净距（mm） 压缩空气管 150 20 热力管（不包封） 500 500 热力管（包封） 300 300 煤气管 300 20 检测与验收 6.1 符合本规范 4.2 条和 4.3 条第 1、2 款要求的校舍和校园设施，其防雷装置须经具备防雷检测资质 的机构按本规范规定进行检测、当地气象主管机构竣工验收合格后，方可投入使用。 6.2 投入使用的校园防雷装置应由具有防雷检测专业资质的检测机构每年检测一次。防雷装置检测应 按现行有关标准执行，检测仪表、量具应计量检定合格。 6.3 学校应对防雷装置的设计、安装图纸、检测报告和竣工验收等资料进行归档保存。 7 管理与维护 7.1 学校应明确校园雷电防护安全员，负责雷电防护知识普及和雷雨季节校园防雷装置巡查。 7.2 学校应对校园雷电防护安全隐患及时整改，防雷装置损坏及时维修；有条件的学校应配备防雷检 测设备，定期自行检测防雷装置安全性能。 7.3 在遭受雷电灾害后应及时向上级主管部门和当地防雷减灾主管机构报告灾情，并协助有关机构做 好雷电灾害的调查、鉴定工作。 7 DB61/T 1023—2016 AA 附 录 A （规范性附录） 校舍易被雷击的部位 图A.1给出了校舍易被雷击部位,当平屋面或坡度不大于1/10的屋面，其易受雷击的部位是檐角、女 儿墙、屋檐，见图 A（a）、图 A（b）。坡度大于1/10且小于1/2的屋面，其易受雷击的部位是屋角、 屋脊、檐角、屋檐，见图 A（c）。坡度不小于1/2的屋面，其易受雷击的部位是屋角、屋脊、檐角，见 图 A（d）。对图 A（c）和图 A（d），在屋脊有接闪带的情况下，当屋檐处于屋脊接闪带的保护范围 内时屋檐上可不设接闪带。 说明: 1—— 易受雷击部位； 2—— 不易受雷击的屋脊或屋檐； 3—— 雷击率最高部位 图A.1 校舍易受雷击的部位 8 DB61/T 1023—2016 BB 附 录 B （规范性附录） 滚球法确定单支接闪杆的保护范围 B.1 单支接闪杆保护范围 单支接闪杆的保护范围应按下列方法确定（图 B.1）。 说明： 1—— xx′平面上保护范围的截面 图B.1 B.2 单支接闪杆的保护范围 接闪杆高度要求 当接闪杆高度 h小于或等于 hr时： 距地面 hr 处作一平行于地面的平行线； 以杆尖为圆心， hr 为半径作弧线交于平行线的 A、B 两点； 以 A、B 为圆心，hr 为半径作弧线，该弧线与杆尖相交并与地面相切。从此弧线起到地面止就 是保护范围。保护范围是一个对称的锥体； d) 接闪杆在 hx 高度的 xx′平面上和地面上的保护半径，应按下列公式计算。 B.2.1 a) b) c) rx = h(2hr − h ) − hx (2hr − hx ) r0 = h(2hr − h ) ………………………（B.1） ………………………（B.2） 9 DB61/T 1023—2016 式中： rx ——接闪杆在 hx 高度的 xx′平面上的保护半径，单位为米（m）； hr ——滚球半径，本标准规定的校舍滚球半径取值 100，单位为米（m）； hx ——被保护物的高度，单位为米（m）； r0 ——接闪杆在地面上的保护半径，单位为米（m）。 B.2.2 当接闪杆高度 h大于 hr时，在接闪杆上取高度等于 hr的一点代替单支接闪杆杆尖作为圆心。其 余的做法应符合B.1的规定。式（B1）、（B2）中的h用hr代入。 10 DB61/T 1023—2016 CC 附 录 C （资料性附录） 施工图示 C.1 接地装置施工图示 C.1.1 地梁内钢筋与基础内接地体的施工应符合图C.1～图C.5的要求。 说明： 1——伸缩缝处的跨接线 2——地梁内的钢筋 3——人工水平接地体的支持架 图C.1 地梁內主钢筋与人工接地体安装 说明： 1——接地体 2——引下线 图C.2 敷设在素混凝土基础内的圆（扁）钢接地体 11 DB61/T 1023—2016 说明： 1——引下线 2——钢筋网 图C.3 杯口型有垂直和水平钢筋网的基础 说明： 1——引下线 2——钢筋网 图C.4 a） 杯口型仅有水平钢筋网的基础 b） 说明： 1——连接导线 2——桩基钢 3——承台钢筋 图C.5 利用钢筋混凝土基础中的钢筋作接地体安装 12 DB61/T 1023—2016 C.1.2 人工接地体的施工见图C.6～图C.8。 a）圆钢与圆钢（弧面焊接） c）扁钢接地体和圆钢接地线 （平面与弧面焊接） b）扁钢和扁钢（周围焊接） d）圆钢接地体与扁钢接地线连接 （平面与弧面焊接） 说明： 1——接地体 2——接地线 图C.6 使用圆钢、扁钢的人工水平接地体施工 a）垂直接地体安装 13 DB61/T 1023—2016 b）垂直接地体与圆钢水平接地体的连接 c）垂直接地体与扁钢水平接地体的连接 说明： 1——垂直接地体 2——水平接地体 3——连接导体 图C.7 a)接地体安装 圆钢或扁钢水平接地体的连接 b) 角钢接地体制作 14 DB61/T 1023—2016 c）Ⅰ型 d）Ⅱ型 e）Ⅲ型 说明： 1——垂直角钢 2——水平接地体 图C.8 C.2 C.2.1 角钢垂直接地体的安装 引下线施工 混凝土内钢筋之间连接施工应符合图C.9和图C.10的要求。 a）垂直钢筋连接法 b）平行钢筋连接法 15 DB61/T 1023—2016 C）钢筋连接法 d）各种卡接器 说明： 1——预埋接地端子板 2——钢筋 图C.9 a）用螺栓固定的卡夹器连接 c）两根平行钢筋绑扎连接 混凝土内钢筋之间的卡接 b）焊接连接 d) 两根垂直交叉钢筋绑扎连接 说明： 1——钢筋或圆钢或扁钢 2——焊缝 3——软钢线 4——钢筋混凝土柱 5——钢筋混凝土立面 6——预埋连接板 7——地面 图C.10 混凝土内钢筋之间的连接 C.2.2 钢筋混凝土柱内钢筋与室外人工接地体之间的连接施工见图C.11。 16 DB61/T 1023—2016 说明： 1——接地体 2——接地线 3——硬塑料套管 4——沥青麻丝或建筑密封材料 5——断接卡子 6——角钢 7——卡子 8——塑料膨胀锚螺栓 9——沉头木螺丝 图C.11 室内接地线与室外接地线连接示意图 17 DB61/T 1023—2016 C.2.3 引下线与作为接闪器的金属屋面的电气连接施工见图C.12。 a) b) 说明： 1——铅垫 2——铁板 3——金属屋面 4——引下线 5——螺栓 6——焊接 7——焊有引下线的铁板 图C.12 金属屋面与引下线连接 C.2.4 专设引下线与接闪器的连接、引下线之间的连接施工见图C.13。 a）坡屋顶屋脊上接闪器及屋顶引下线的安装 a 水平接闪导线支架的距离，取 500mm~1000mm。 b 水平接闪导线的翘起高度，取 100mm。 c 坡面接闪导线支架的距离，取 500mm~1000mm。 d 接闪器与屋面边沿的距离，尽可能靠近屋面边沿。 e 引线下与建筑物转角处的距离，取 300mm。 f 引线下支架距离，取 1000mm。 b）与屋檐排水沟连接的引下线的安装 图C.13 引下线的安装施工 18 DB61/T 1023—2016 C.3 接闪器施工 C.3.1 女儿墙压顶和竖向配筋的连接施工见图C.14。 a） b） c） d） e） 说明： 1——圈梁 2——女儿墙 3——女儿墙压顶 4——顶层结构柱 5——钢筋 图C.14 女儿墙压顶和竖向配筋的防雷连接 C.3.2 明敷在屋面的接闪带施工见图C.15。 a）两坡顶屋面 c）两坡顶防雷装置立面 b）四坡顶屋面 d）四坡顶防雷装置屋面 19 DB61/T 1023—2016 e）坡屋顶防雷装置示意 g）浇注 f）接闪带或引下线节点示意 h）电钻 说明： 1——接闪带 2——引下线 3——接地装置 4——固定支架 图C.15 接闪带在坡屋顶的安装 C.3.3 明敷在女儿墙和屋面的接闪带施工见图C.3.3的要求。 a）天沟上明装 b）女儿墙上明装 20 DB61/T 1023—2016 c）屋面明装 说明： 1——接闪带 2——固定支架 3——支架墩 4——接地端子板 5——铅合金板 6——面板 7——预埋件 8——焊接 图C.16 接闪带在天沟、女儿墙、屋面上的明装 C.3.4 架设在屋面易受雷击的部位的短接闪杆的施工应符合图C.17和图C.18的要求。 a）短接闪杆安装 b）正视图 c）顶视图 说明： 1——短接闪杆 2——水平接闪带 3——引下线 4——屋面 5——焊接 图C.17 短接闪杆的施工 21 DB61/T 1023—2016 a）短接闪杆立面 b）短接闪杆剖面 c）短接闪杆做法 d）女儿墙防雷平面 e)短接闪杆的施工 说明： 1 ——短接闪杆 2 ——加劲肋 3 ——底板 4 ——底板铁脚 5 ——接闪带 6 ——引下线 7 ——支架 8 ——接地端子板 9 ——焊接 10——钢筋混凝土块压顶或预制板 11——柱内引下线主筋 图C.18 短接闪杆的施工 22 DB61/T 1023—2016 C.3.5 架设在山墙、马头墙等位置较高的接闪杆的施工见图C.19。 说明： 1——接闪杆 2——钢筋混凝土梁 3——预埋钢板 4——焊接 5——引下线 6——支持板 7——支架 图C.19 接闪杆在侧墙上安装 C.3.6 金属栏、铁塔或金属旗杆作接闪杆时，与屋面引下线和其他金属物的电气连接施工见图C.20。 说明： 1——金属旗杆 2——金属灯柱 3——焊接或卡接 4——引下线 图C.20 屋顶透气管、金属灯杆、旗杆防雷装置安装 23 DB61/T 1023—2016 C.4 SPD安装图示 C.4.1 在TN系统中，SPD的安装施工应符合图C.21的要求。 说明： 元件： 1——装置的电源 F——保护 SPD 推荐的熔丝、断路器； 2——配电盘 RA——本装置的接地电阻； 3——总接地端或总接地连接带 RB——供电系统的接地电阻； 4——SPD L1——相线 1； 5——SPD 的接地连接 L2——相线 2； 6——需要保护的设备 L3——相线 3。 7——PE 与 N 线的连接带 图C.21 TN 系统中的 SPD C.4.2 在TT系统中，SPD的安装施工应符合图C.22的要求。 说明： 元件： 1——装置的电源 F——保护 SPD 推荐的熔丝、断路器； 2——配电盘 RA——本装置的接地电阻； 3——总接地端或总接地连接带 RB——供电系统的接地电阻； 4——SPD 或放电间隙 L1、L2、L3——相线 1、2、3。 5——SPD 的接地连接 6——需要保护的设备 图C.22 TT 系统中的 SPD 24 DB61/T 1023—2016 C.4.3 在有保护接地的单相供电系统，SPD的安装施工应符合图C.23的要求。 。 图C.23 有接地单相供电系统中的 SPD 25
