下枧河旅游排筏技术条件
下枧河旅游排筏技术条件

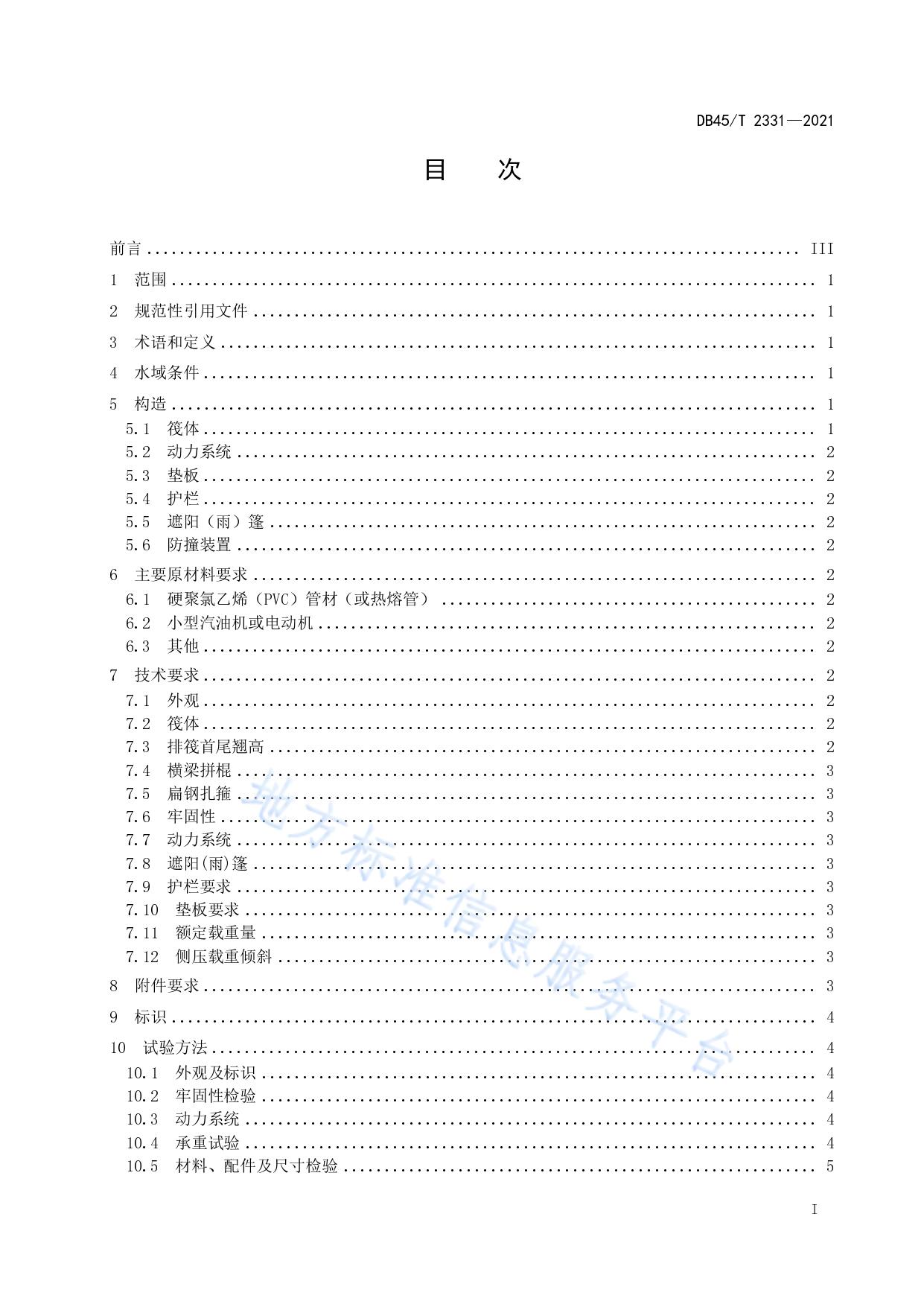

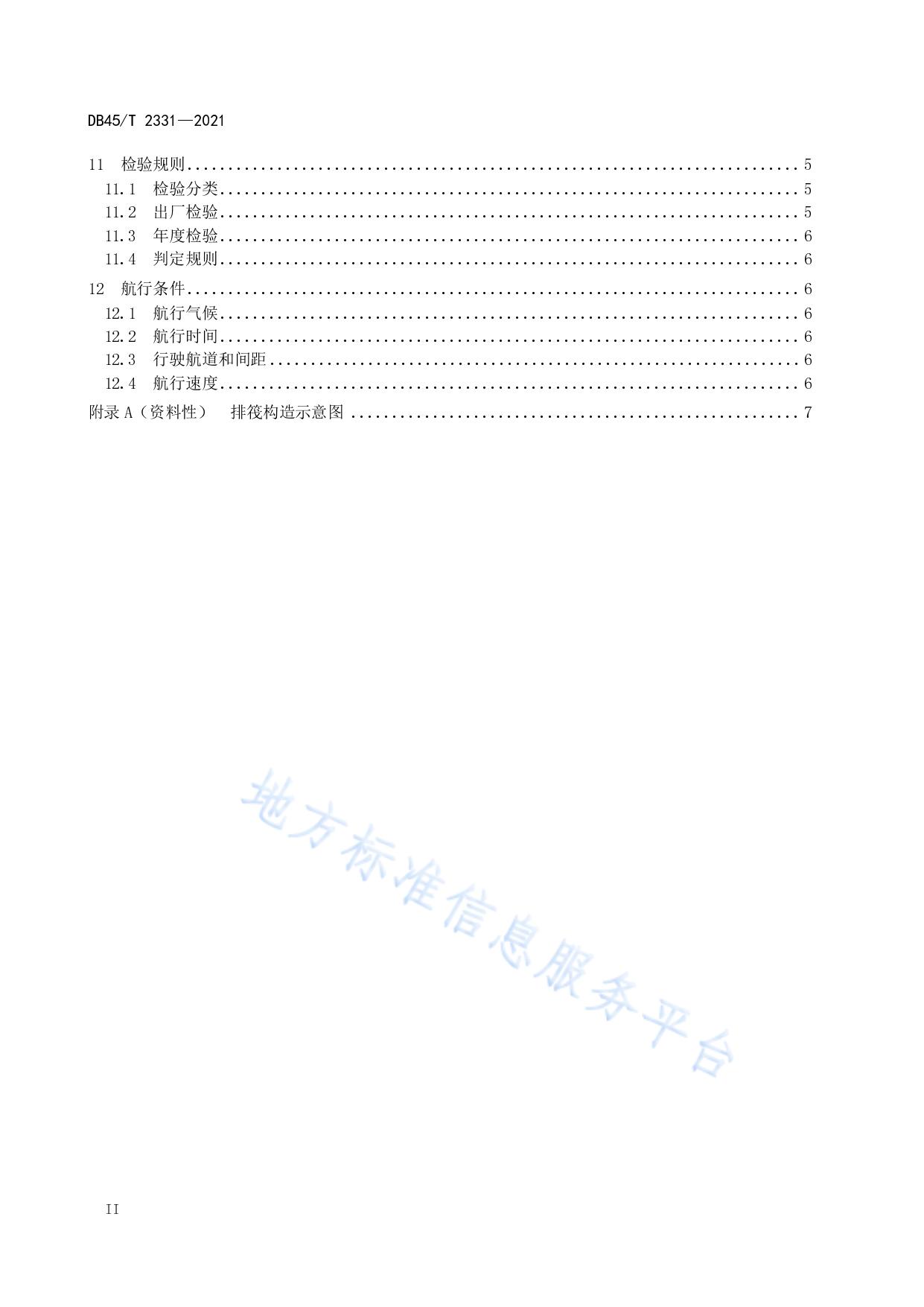

ICS 03.220.40 R 220 45 4 广 西 壮 族 自 治 区 地 方 标 准 CCS DBB45/T 233 31—2021 下枧 枧河旅旅游排 排筏技术条件件 Techhnical co onditionns of Xia ajian riv ver tour ist raft t 2021 - 07 - 16 发布 发 广西壮 壮族自治区 区市场监督 督管理局 2021 - 08 0 - 20 实施 实 发 布 目 次 — DB45/T 2331 2021 前言 ................................................................................ III 1 范围 ............................................................................... 1 2 规范性引用文件 ..................................................................... 1 3 术语和定义 ......................................................................... 1 4 水域条件 ........................................................................... 1 5 构造 ............................................................................... 1 5.1 筏体 ........................................................................... 1 5.2 动力系统 ....................................................................... 2 5.3 垫板 ........................................................................... 2 5.4 护栏 ........................................................................... 2 5.5 遮阳（雨）篷 ................................................................... 2 5.6 防撞装置 ....................................................................... 2 6 主要原材料要求 ..................................................................... 2 6.1 硬聚氯乙烯（PVC）管材（或热熔管） .............................................. 2 6.2 小型汽油机或电动机 ............................................................. 2 6.3 其他 ........................................................................... 2 7 技术要求 ........................................................................... 2 7.1 外观 ........................................................................... 2 7.2 筏体 ........................................................................... 2 7.3 排筏首尾翘高 ................................................................... 2 7.4 横梁拼棍 ....................................................................... 3 7.5 扁钢扎箍 ....................................................................... 3 7.6 牢固性 ......................................................................... 3 7.7 动力系统 ....................................................................... 3 7.8 遮阳(雨)篷 ..................................................................... 3 7.9 护栏要求 ....................................................................... 3 7.10 垫板要求 ...................................................................... 3 7.11 额定载重量 .................................................................... 3 7.12 侧压载重倾斜 .................................................................. 3 8 附件要求 ........................................................................... 3 9 标识 ............................................................................... 4 10 试验方法 .......................................................................... 4 10.1 外观及标识 .................................................................... 4 10.2 牢固性检验 .................................................................... 4 10.3 动力系统 ...................................................................... 4 10.4 承重试验 ...................................................................... 4 10.5 材料、配件及尺寸检验 .......................................................... 5 I — 11 检验规则 ........................................................................... 5 11.1 检验分类 ....................................................................... 5 11.2 出厂检验 ....................................................................... 5 11.3 年度检验 ....................................................................... 6 11.4 判定规则 ....................................................................... 6 12 航行条件 ........................................................................... 6 12.1 航行气候 ....................................................................... 6 12.2 航行时间 ....................................................................... 6 12.3 行驶航道和间距 ................................................................. 6 12.4 航行速度 ....................................................................... 6 附录 A（资料性） 排筏构造示意图 ....................................................... 7 DB45/T 2331 2021 II 前 言 — DB45/T 2331 2021 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定 起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由河池市市场监督管理局、河池市宜州区人民政府共同提出并宣贯。 本文件起草单位：河池市宜州区市场监督管理局、河池市宜州区文化广电体育和旅游局、河池市宜 州区交通运输局、河池市宜州区应急管理局、河池市宜州区港航管理所、河池市市场监督管理局。 本文件主要起草人：吕春光、黄雷春、姚翠萍、黄福远、吴丽玲、吴泳作、张宗繁、黄东、潘宗才、 罗勤、叶静波、钟希希、王仕伦。 III — DB45/T 2331 2021 下枧河旅游排筏技术条件 1 范围 本文件规定了下枧河旅游排筏技术条件的要求。 本文件适用于下枧河及旅游开发水域载客观光营运的排筏，河池市内其他水域排筏可参照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。 GB 4302 救生圈 GB 4303 船用救生衣 GB/T 5836.1 建筑排水用硬聚氯乙烯（PVC-U管材） JB/T 5135.3 通用小型汽油机技术条件 3 术语和定义 3.1 下列术语和定义适用于本文件。 下枧河旅游排筏 Xiajian river tourist raft 使用钢铁以及硬聚氯乙烯（PVC）管材排列拼扎而成，以功率不大于10 kW的小型汽油机或电动机为 动力，有固定遮阳（雨）篷，在下枧河及旅游开发水域载客旅游观光营运的排筏。 4 水域条件 排筏旅游的水域自然地质状况良好，无滑坡、崩岸等危及排筏旅游的安全隐患；不应有危险障碍物 和漂浮物，且符合以下要求： ——径流量≤3 027 m /s； ——水深≤18 m； ——风力≤4 级。 3 5 构造 5.1 筏体 用横梁拼棍和扁钢扎箍将多根硬聚氯乙烯(PVC)管材（或热熔管）拼排横向捆扎，外部用钢铁与管 材并排捆扎而成，牢实封堵管头。 1 — DB45/T 2331 2021 5.2 动力系统 由小型汽油机或电动机、螺旋桨、操纵杆、机座组成，固定安装在筏体尾部中心线上。 5.3 垫板 用木板或铁板或木板和铁板组合固定而成。 5.4 护栏 采用钢铁材料焊接组成与筏体垫板成为一体。 5.5 遮阳（雨）篷 由支架和篷顶组成与护栏为一体。篷顶为圆拱式的帆布雨棚或PC雨棚或铝制雨棚。 5.6 防撞装置 应有防碰橡胶、系泊绳（宜为尼龙绳，直径14 mm～16 mm）。 6 主要原材料要求 6.1 硬聚氯乙烯（PVC）管材（或热熔管） 应符合GB/T 5836.1及国家有关规定的要求，管口封堵严密，不漏水。 6.2 小型汽油机或电动机 动力系统功率应≤10 kW，且符合JB/T 5135.3及国家有关规定的要求。 6.3 其他 排筏用钢铁板、横梁拼棍、扁钢扎箍等材质应符合国家有关规定的要求。 7 技术要求 7.1 外观 遮阳篷布用料、颜色统一；篷架、垫板、木质横梁拼棍应作防锈、防腐处理；管材起翘高度一致， 管口封堵严实；管材、垫板无破损。 7.2 筏体 中部采用5～10根160 mm～300 mm×5.0 mm～12.0 mm，长8.5 m～9.5 m(管材起翘成形排筏的直线距 离)的硬聚氯乙烯(PVC)管材（或热熔管），两边分别用1根219 mm×2.5 mm，长10 m～12 m的钢铁管材水 平并列扎成筏体，筏体总宽2.0 m～2.8m，总长10 m～14 m。筏体两端用铁皮包覆。排筏构造示意图参见 附录A。 7.3 排筏首尾翘高 首端翘高0.2 m～0.4 m（安装动力端为尾端）。 2 — DB45/T 2331 2021 7.4 横梁拼棍 8 m～12 m根，规格≥2.0 m～2.5 m×60 mm～75 mm×60 mm～75 mm/根(每根长度＞筏体被捆扎处宽度 10 mm～20 mm)，等距离捆扎在管材横向上方；应为钢铁材料；捆扎用直径≥3 mm的铁丝。 7.5 扁钢扎箍 不少于3根，宽≥25 mm，厚2.0 mm～3.0 mm；用螺栓将扁钢扎箍分别锁固筏体首尾两端及中部的管 材，螺栓应在管材上方(螺栓长度＞筏体被捆扎处宽度20 mm～40 mm)。 7.6 牢固性 排筏管材之间无纵横、上下松动；动力系统安装牢固；遮阳篷焊接、安装牢固；垫板安装无松动。 7.7 动力系统 小型汽油机或电动机一台，功率≤10 kW，螺旋桨1个(桨底部加焊有防碰挡板)，浆杆长度2.0 m～2.5 度3.5 m～4.0 m；动力、机座、螺旋桨和操纵杆应成一体。 m，操纵杆长 7.8 遮阳(雨)篷 6 10 高2.0 m～2.5 m(垫板而至篷顶中心下边缘的垂直距离)，宽1.5 m～2.5 m(横向两端外 距 ) 由 和篷顶组成。支架应选用25 mm×25 mm的方钢或外径25 mm的圆钢焊接牢固，固定安 装 筏体的 位置上。 长 m～ m， 边缘 离 ， 支架 在 中段适当 7.9 护栏要求 6 10 高0.6 1.0 护栏前 栏内 位置 用钢 筏体垫板成为一体，安装牢固。应在左、右 统 规 的标识 。 护栏间距为10 cm～30 cm。 m～ m，采 铁焊接组成，与 长 m～ m， 两边 端棚 对称 各安焊一块 一 格 牌 各 7.10 垫板要求 长 牢固。 10 m～14 m，宽2.0 m～2.5 m，厚1.0 cm～3.0 cm，总重量≤300 kg，材质为钢铁板或木板，安装 7.11 额定载重量 600 kg；承重试验结果应符合10.4.2要求。 7.12 侧压载重倾斜 侧压试验结果应符合10.4.3要求。 8 附件要求 附件应符合表1的规定。 3 — DB45/T 2331 2021 表1 附件要求 序号 名称 数量 要求 1 座椅 8座 2 救生衣 8件 完好，有标识，应符合GB 4303的要求，兜放在篷顶下或座椅上 3 救生圈 4个 完好，有标识，应符合GB 4302的要求，挂放护拦两边 4 防碰橡胶 2个 拥套在筏体前端两边管材上 5 竹蒿 1根 长≥4.0 m，坚硬扎实的竹蒿 6 工具箱 1个 铁质，置于船尾 7 垃圾筒 1个 垃圾桶应固定在护栏边，方便游客丢垃圾 8 防滑胶垫 1块 自筏体前端至垫板边缘铺加厚防滑胶垫 木质、竹质或塑料，固定、坚实、无毛刺，防腐处理，安放在垫板的中心 线上，间距合理，座椅与筏体垫板一体，布置不应超过4排 9 标识 应在护栏标识牌上标注经营单位名称或者生产单位名称、排筏编号、检验合格证、景点线路、安 全警示等，字体大小≤50 mm×50 mm。 9.2 应在护栏标识牌上标注限载人数：8 人(含筏工和导游)。 9.1 10 试验方法 10.1 外观及标识 用目测法进行检查。 10.2 牢固性检验 用推拉方法检查，应两人以上（含两人）配合，用手推拉各根管材和动力部份的安装，应无纵横、 上下松动。排筏管材之间无纵横、上下松动；动力系统安装牢固；遮阳篷焊接、安装牢固；垫板安装无 松动。 10.3 动力系统 将排筏启动，在额定载重最大的条件下，开足油门行驶不少于1 min，观察动力系统运行是否正常， 操作是否灵活。 10.4 承重试验 10.4.1 水域要求 在深1 m以内的安全水域试验。 10.4.2 额定载重量 用标准砝码或者物重替代法检验。应加重到额定载量的1.5倍( 即900 kg)作超载检验。将900 kg的 重物加放在垫板面的中间位置静压3 min，排筏中段的管材不得全部浸没水面。 4 — DB45/T 2331 2021 10.4.3 侧压载重倾斜试验 用600 kg砝码或者相当于600 kg砝码的代重物检验。将砝码或者物重排放在垫板距离边缘200 mm的 左侧或者右侧的中段位置上，静压1 min，未施重力的一侧第1根管材底部中心轴线倾斜上升不得离开水 平面。 10.5 材料、配件及尺寸检验 材料、配件数量用目测法检验。 尺寸检验。有关尺寸数据用钢卷尺、游标尺、高度尺等进行检验。 10.5.1 10.5.2 11 检验规则 11.1 检验分类 检验分为出厂检验和年度检验。 11.2 出厂检验 排筏出厂投入使用前应经法定资质检验部门做全项检验合格，并取得合格证，方能载客营运，检验 项目见表2。 表2 检验项目 检验项目 外观 文件条款 年度检验 10.1 √ √ 10.1 √ × √ √ √ × √ × √ × 试验方法 7.1 9.1 标识 出厂检验 技术要求 9.2 10.5.1 筏体 7.2 排筏首尾翘高 7.3 横梁拼棍 7.4 扁钢扎箍 7.5 牢 固 性 7.6 10.2 √ √ 动力系统 7.7 10.3 √ √ 遮阳（雨）篷 7.8 10.5.2 √ × 10.5.2 10.5.2 10.5.1 10.5.2 10.5.1 10.5.2 护 栏 7.9 10.5.2 √ × 垫 板 7.10 10.5.2 √ × 额定载重量 7.11 10.4.2 √ √ 侧压载重倾斜 7.12 10.4.3 √ √ 附件要求 8表1序号1～8 √ 表1序号2、3、4、8 注：√为必须检查的项目，×为不需检查的项目。 10.5.1 10.5.2 5 — DB45/T 2331 2021 11.3 年度检验 排筏营运每届满一周年时，应经法定资质检验部门检验合格，并取得合格证后，方能继续使用，检 验项目见表 2。 11.4 判定规则 按照表 2 检验项目，检验结果全项符合本文件要求，对整艘排筏总结论应判定为合格。 检验应作单项判定，有一项或一项以上不符合本文件规定要求，对整艘排筏总结论应判定为不 合格。 11.4.3 否决性判定。对于筏体、牢固性、动力系统、额定载重量、侧压载重倾斜、表 1 序号 2、3、8 有其中一项不符合本文件规定要求的，对整艘排筏总结论应判定为停止使用。 11.4.1 11.4.2 12 航行条件 12.1 航行气候 注意气象条件，当有下列情况之一时，不得航行： ——遇恶劣天气，如遇雷、暴雨、大雾时； ——遇台风或风力超过 4 级时； ——洪水期间、枯水期间、流量和水位超过警戒线时。 12.2 航行时间 错峰错时航行。应避开旅游船舶航行高峰时段出航。 12.3 行驶航道和间距 根据对方船舶信号，应靠岸边浅水区航行，不得在主航道航行；各排筏同向行驶距离间隔≥5 m， 横向相互间隔≥2 m。 12.4 航行速度 载客航行速度应控制在5 km/h～15 km/h。 6 DB45/T 2331—2021 附 录 A （资料性） ） 排排筏构造示意 意图 下枧枧河排筏总布 布置图参见图 图A.1，排筏线线型图参见图 图A.2。 A A 图A.1 下枧河排筏 筏总布置图 7 —2021 DB45/T 23331 图A.2 8 下枧河排筏线 线型图 中华人民共和国广西地方标准 下枧河旅游排筏技术条件 DB 45/T 2331―2021 广西壮族自治区市场监督管理局统一印刷 版权专有 侵权必究
