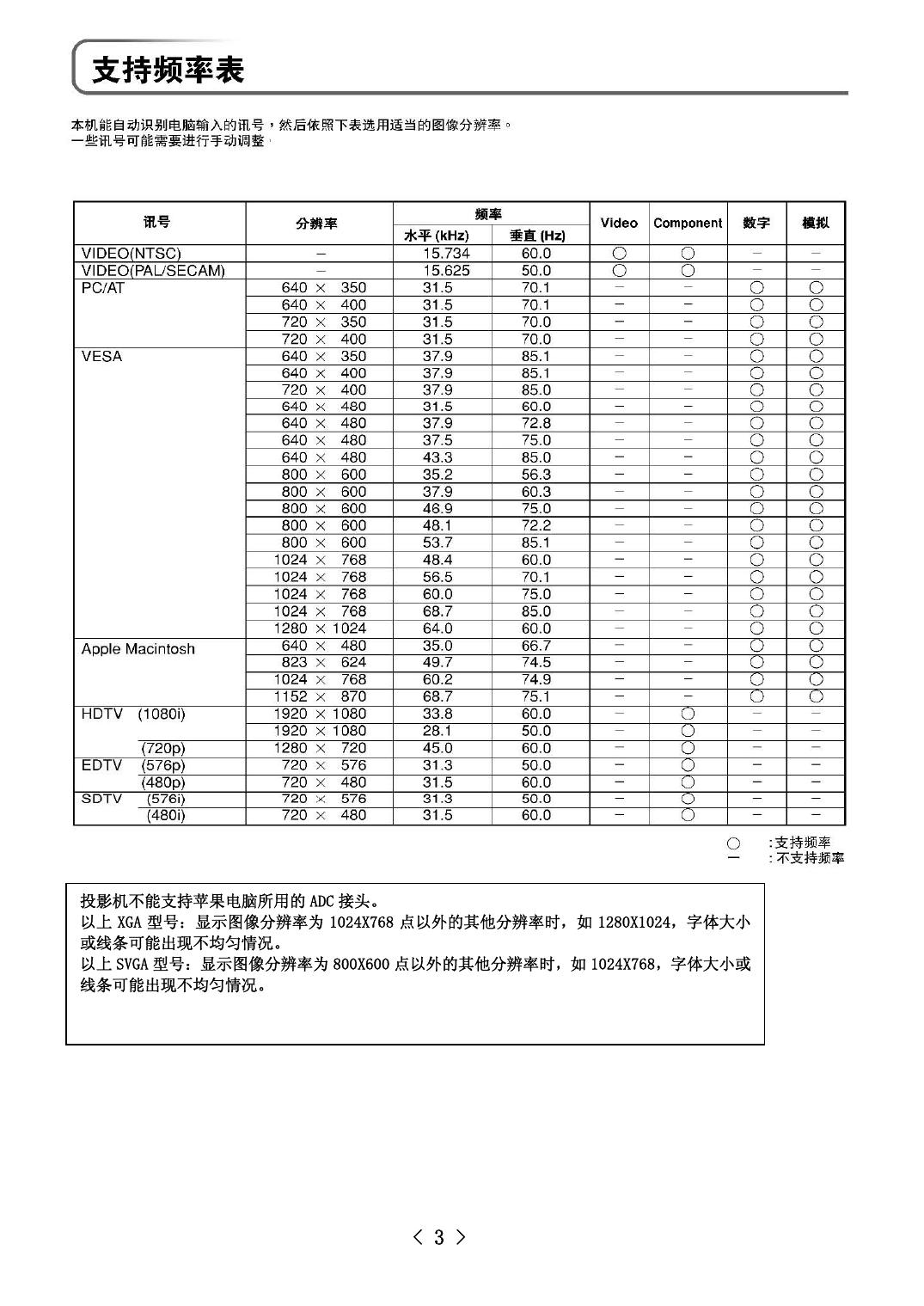

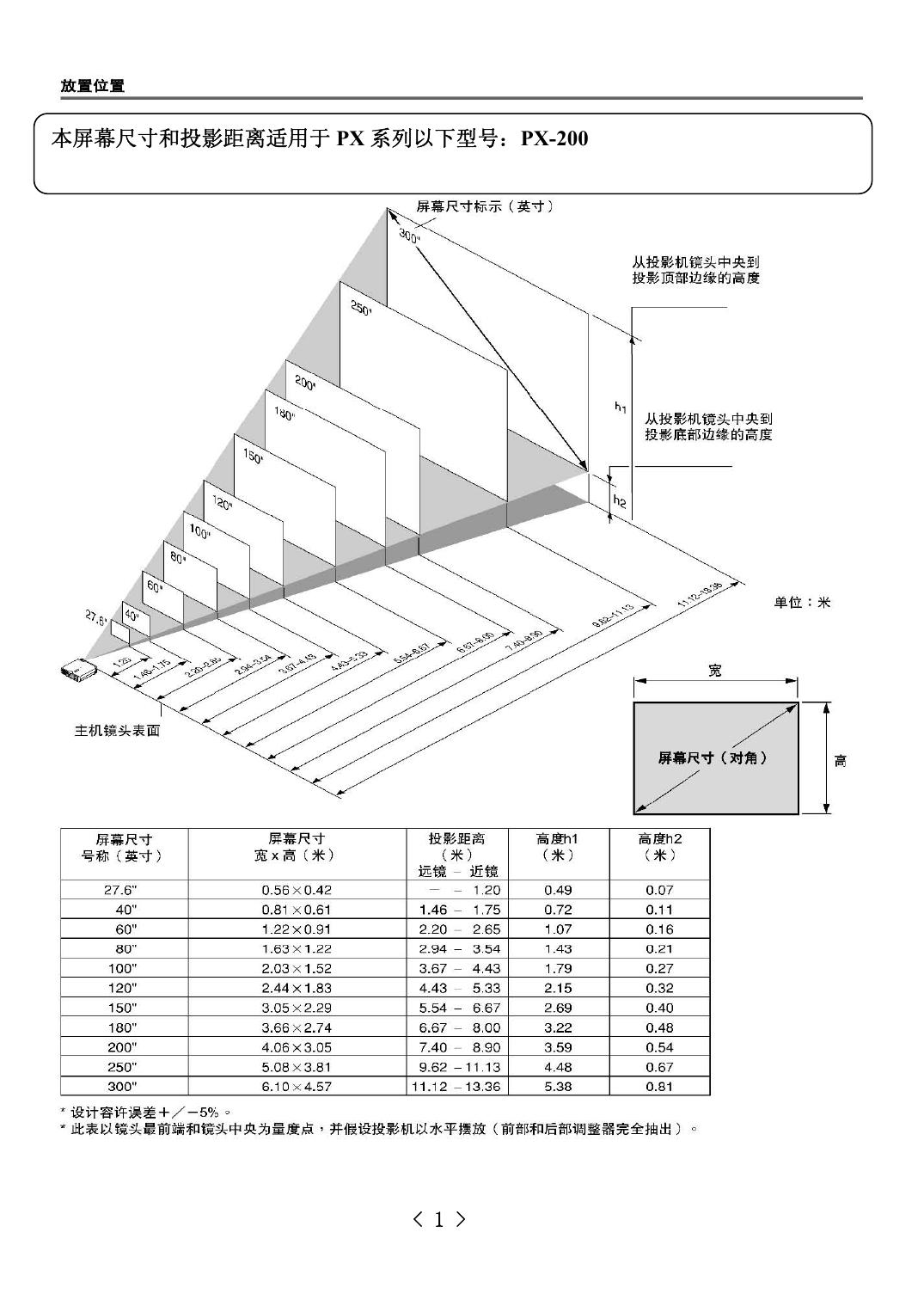

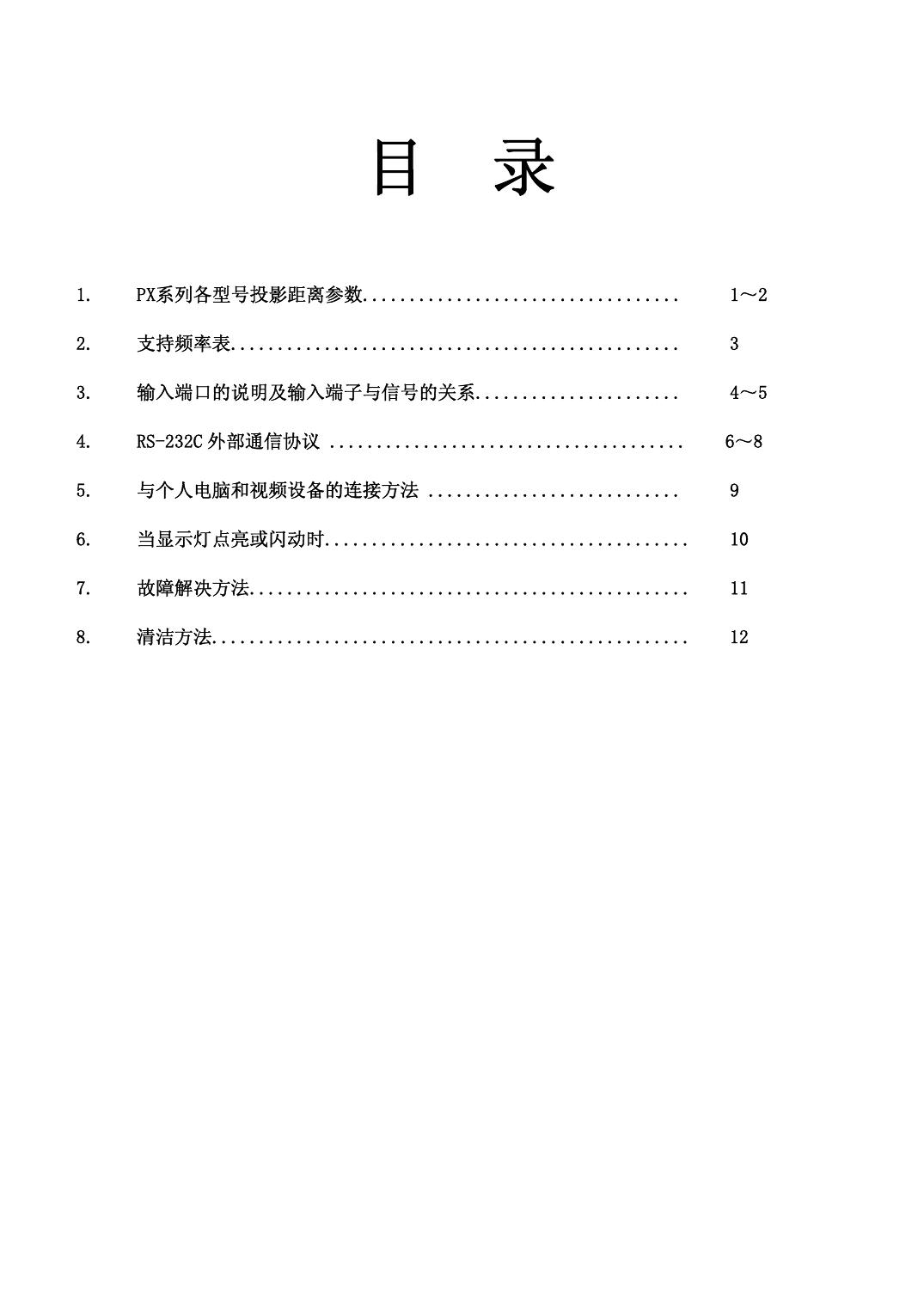

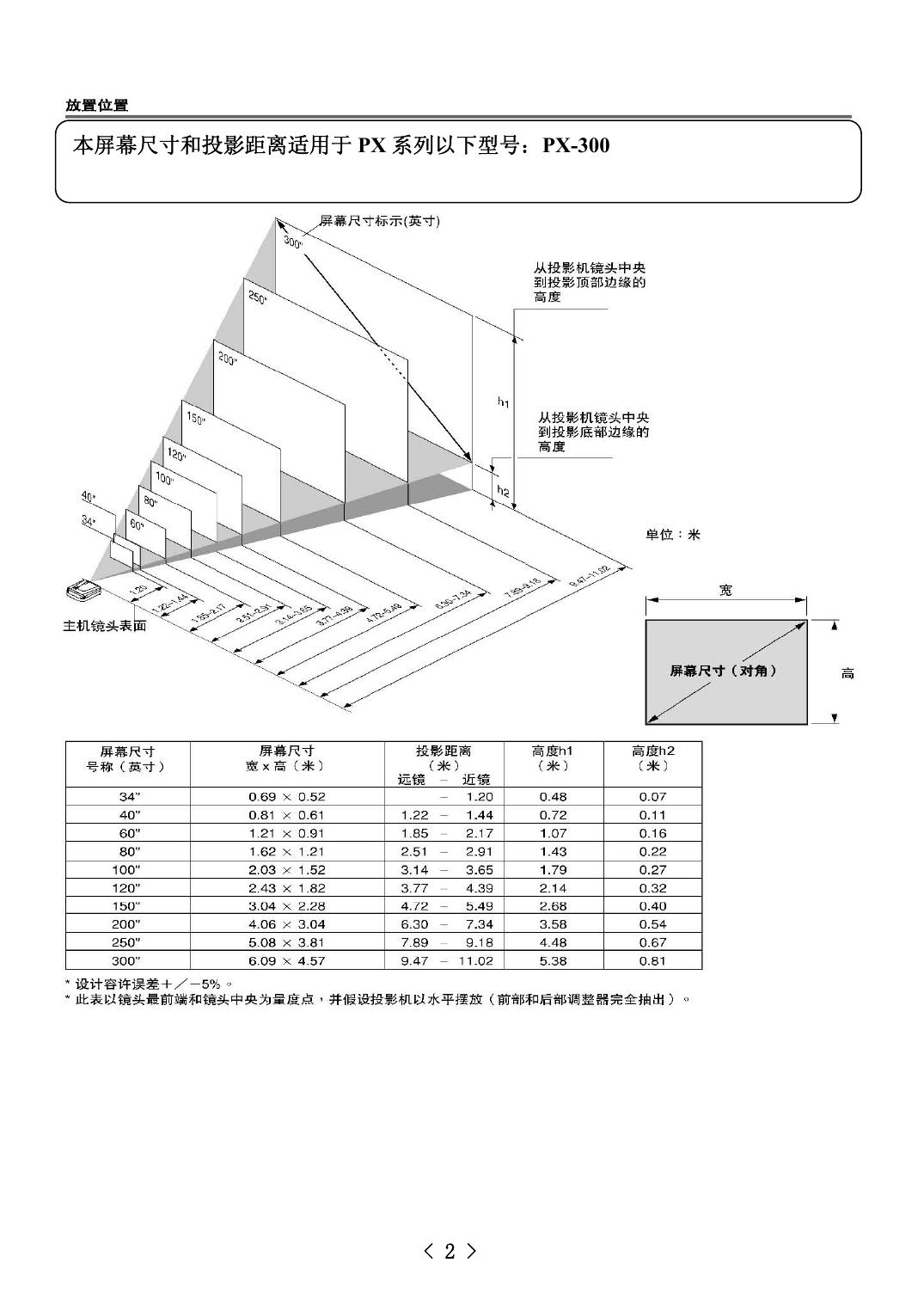

KIS-2101-003-080315A 数码投影机 PX-200/300 系列 客户应用手册 目 录 1. PX系列各型号投影距离参数.................................. 1～2 2. 支持频率表................................................ 3 3. 输入端口的说明及输入端子与信号的关系...................... 4～5 4. RS-232C 外部通信协议 ...................................... 6～8 5. 与个人电脑和视频设备的连接方法 ........................... 9 6. 当显示灯点亮或闪动时....................................... 10 7. 故障解决方法............................................... 11 8. 清洁方法................................................... 12 本屏幕尺寸和投影距离适用于 PX 系列以下型号：PX-200 < 1 > 本屏幕尺寸和投影距离适用于 PX 系列以下型号：PX-300 < 2 > 投影机不能支持苹果电脑所用的 ADC 接头。 以上 XGA 型号：显示图像分辨率为 1024X768 点以外的其他分辨率时，如 1280X1024，字体大小 或线条可能出现不均匀情况。 以上 SVGA 型号：显示图像分辨率为 800X600 点以外的其他分辨率时，如 1024X768，字体大小或 线条可能出现不均匀情况。 < 3 >< 4 >< 5 > RS-232C 外部通信协议 一、 适用机型： PX-200/300 系列 二、 RS-232C 控制口 串口规定： 波特率：115.2Kbps\19.2kbps\9600 bps(出厂默认 115.2kbps) 奇偶位：无 数据位：8 停止位：1 流控制：无 前缀：#（23h） 后缀：CR（0Dh） LF（0Ah） 串行通信电缆和参数 PX：从电脑到投影机的外部RS-232通信，使用两端为9针D-sub母头 * 电脑上标准的D-sub 9 pin 接口是“公头（针状）”接口 在二者之间的连接线是一条直的电缆，电缆长度可以依需要制定。 PC RS232端：9针梯形口(PX系列) 针脚对应如右图所示 ： 1 2 3 4 5 针脚指示 6 7 8 9 < 6 > 作用 2 Transmit/传送 3 Receive/接收 5 Ground/接地 Power OFF Name 名称 关机指示 Power ON 开机指示 Command List / 常用指令列表 Command Return 指令 回答 P0 P00 失败 P01 成功 P1 P10 失败 RGB SOURCE SELECT RGB 信号搜索 SR VIDEO SOURCE SELEC VIDEOB 信号搜 SV 索 S-VIDEO SOURCE SELEC S-VIDEOB SS 信号搜索 AV MUTE AV 静音 MT FREEZE 画面冻结 Source 选择信号源 Menu 菜单 FZ QR MN UP 上 UP DOWN 下 DN LEFT 左 LT RIGHR 右 RT ENTER 确认 ET CANCEL 取消 ES Auto AT 自动调整 Description 对应内容 P11 SR0 成功 失败 SR1 SV0 SV1 SS0 SS1 MT0 MT1 MT2 FZ0 成功 失败 成功 失败 成功 失败 静音开启 静音关闭 失败 FZ1 FZ2 QR0 QR1 QR2 QR3 QR4 QR5 QR6 QR7 QR8 QR9 QRa QRb QRc QRd MN0 MN1 MN2 UP0 UP_或 UP1 DN0 DN_或 DN1 LT0 LT_或 1 RT0 冻结开启 冻结关闭 VGA DVI HD COMPONENT P COMPOSITE S-VIDEO COMPONENT I Image Viewer VGA HD COMPONENT COMPONENT Network -失败 隐藏 打开 失败 成功 失败 成功 失败 成功 失败 RT_或 RT1 ET0 ET_或 ET1 ES0 ES_或 ES1 AT0 AT_ 成功 失败 成功 失败 成功 失败 成功 < 7 > DVI接口模式包 含RGB和DVI模 式 三、使用方法： 部分常用字符转换 16 进制： 字符 0 1 2 3 4 5 6 7 8 9 ASCII 码（16 进制） 30 31 32 33 34 35 36 37 38 39 字符 A B C D E F G H I J ASCII 码（16 进制） 41 42 43 44 45 46 47 48 49 4A 字符 K L M N O P Q R S T ASCII 码（16 进制） 4B 4C 4D 4E 4F 50 51 52 53 54 字符 U V W X Y Z a b c d ASCII 码（16 进制） 55 56 57 58 59 5A 61 62 63 64 字符 e f g h I j k l m n ASCII 码（16 进制） 65 66 67 68 69 6A 6B 6C 6D 6E q r s t u v w k 72 73 74 75 76 77 78 字符 o p ASCII 码（16 进制） 6F 70 字符 y z ASCII 码（16 进制） 79 7A 71 ‘ ‘ 20 # 23 1、用中控软件写入16进制代码，则在控制码前加上前缀“#”，然后在控制码后面加上后 缀“CR LF”。 如：开机代码输入：# P 1 CR LF 开机16进制表现则为：23 50 31 0D 0A RGB 16 进制表现为：23 53 52 0D 0A 关机16进制表现则为：23 50 30 0D 0A VIDEO 16 进制表现:23 53 56 0D 0A 2、更改波特率： 出厂机器默认波特率：115.2K，如需更改机器兼容的其他波特率，请进入开机状态，在默认的 波特率状态下写入对应的波特率代码，将机器原来默认的波特率改为需要的波特率。 9600 bps 字符：CE 19200 bps 字符：CL 115200 bps 字符：CH 更改后的波特率为机器默认值，如需使用其他通讯速度控制机器，则必须在默认的波特率下进 行更改以后才可以使用。 < 8 >< 9 > 当显示灯点亮或闪动时（无法开机情况下） 拔掉电源线，联系经销商维修。 最少等待 90 分钟，再尝试打开电源，如问题仍然存 在，拔掉电源线，联系经销商维修。 < 10 >参照说明书< 11 > 如有其他投影机技术问题请致电加贺仪器客户服务部联系： 0754-8631177，再次感谢您使用本公司产品。 < 12 >
