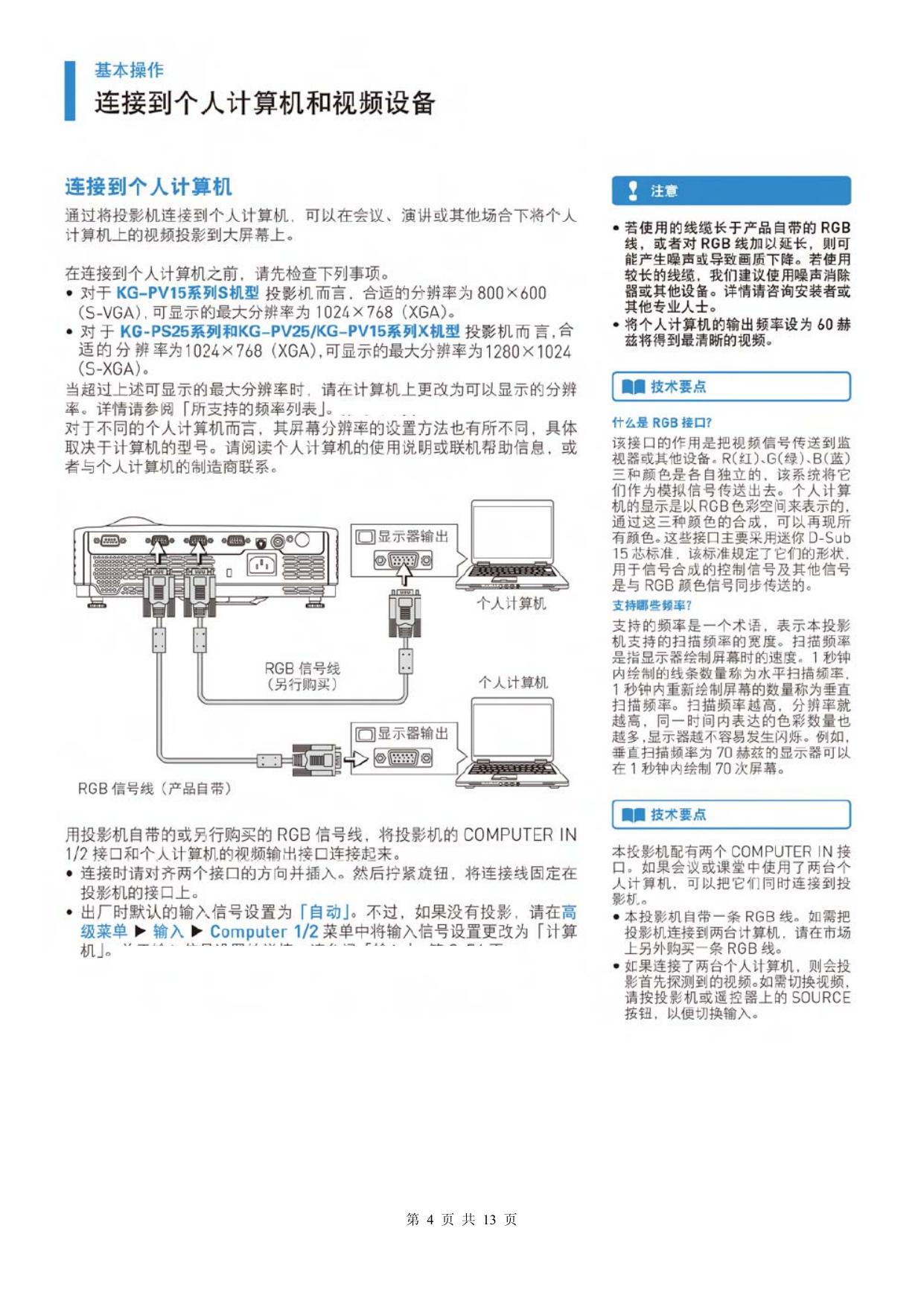

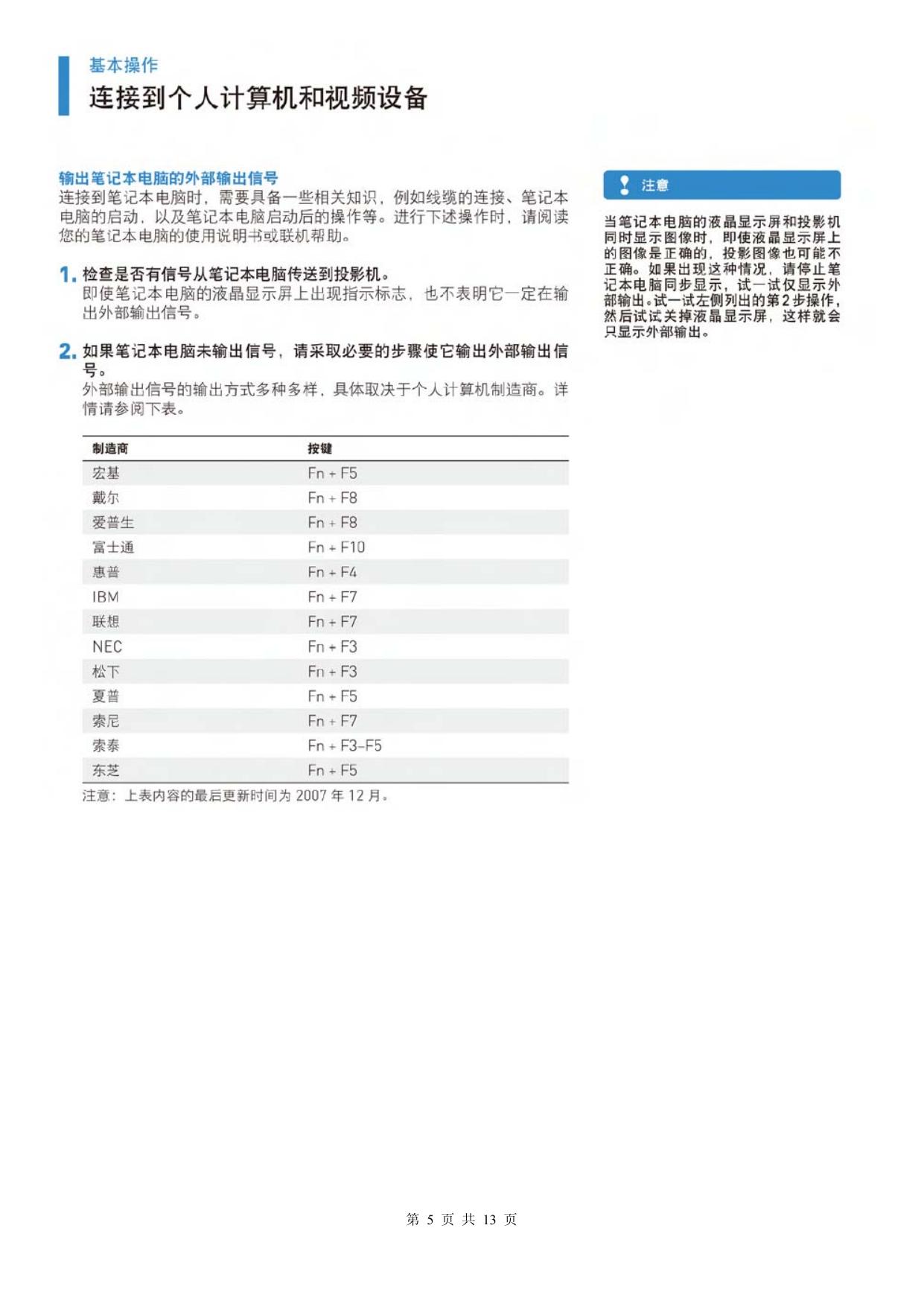

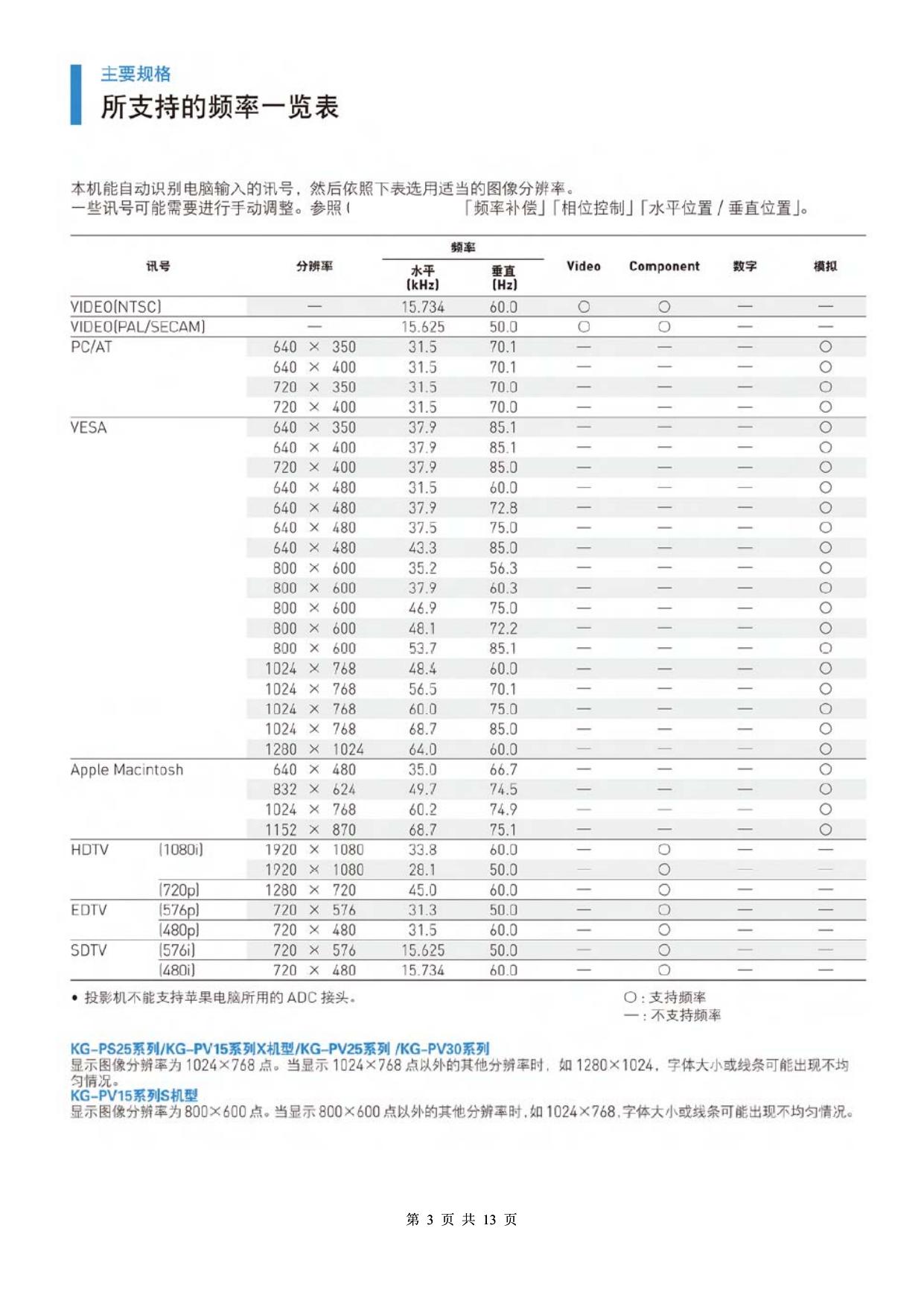

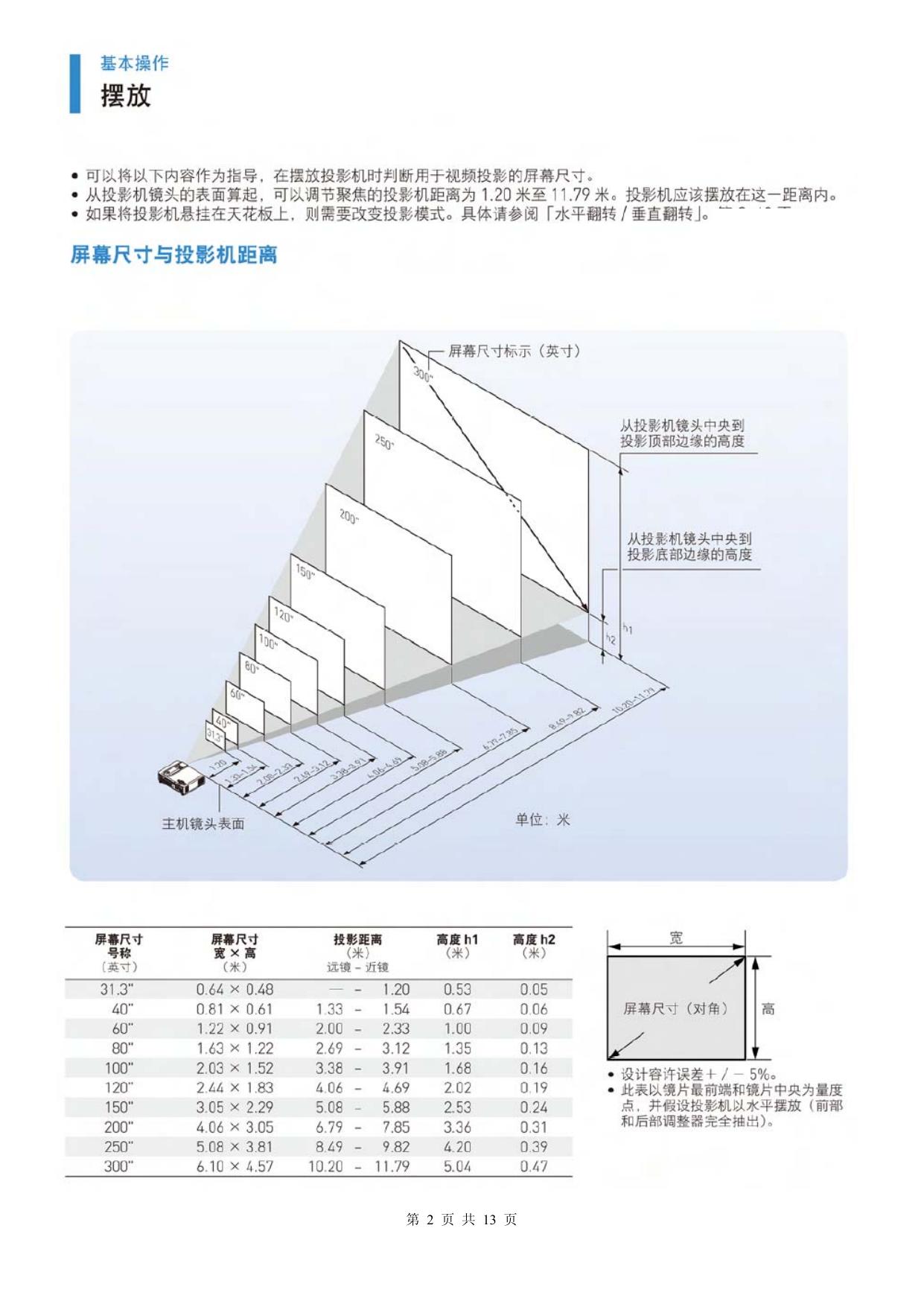

KIS-2101-003-080804 数码投影机 KG-PS***H、KG-PS***X、KG-PV***X、KG-PV***XH 各系列机型 （***代表三位数字） 客户应用手册 第 1 页 共 13 页 第 2 页 共 13 页 第 3 页 共 13 页 第 4 页 共 13 页 第 5 页 共 13 页 第 6 页 共 13 页 PS2、PV 系列 RS-232C 外部通信协议 一、 连接 1．适用机型 KG-PS***H、KG-PS***X、KG-PV***X、KG-PV***XH 各系列机型（***代表三位数字） 2．串口参数规定 波特率：115.2Kbps 奇偶位：无 数据位：8 停止位：1 流控制：无 前缀：#（23h） 后缀：CR（0Dh） LF（0Ah） 3．RS232C 端口 RS-232C 端口：（梯形）D-SUB 9 针 针脚指示 作用 2 传送（投影机②脚→电脑②脚/投影机②脚→电脑③脚 ） 3 接收（电脑③脚→投影机③脚/电脑③脚→投影机②脚） 5 接地（⑤脚→⑤脚） 注：有些中控的 RS-232 脚有可能是交叉连接的，所以必需根据实际情况选择并行连接或交叉连接。 4．PS2&PV 系列连接方法 用两头都是孔状的 RS-232C 连接线连接投影机和电脑的 RS-232C 端口，如图： 第 7 页 共 13 页 二、ASCⅡ代码表 第 8 页 共 13 页 三、Command List / 常用指令列表 功能名称 编码 16进制编码 开机ON PO 50 4F 关机OFF PF 50 46 Up / 向上 UP 55 50 Menu / 菜单 MN 4D 4E Computer1 / 电脑信号1 SA 53 41 Computer2 / 电脑信号2 SB 53 42 Left / 向左 LT 4C 54 Enter / 确定 ET 45 54 Right / 向右 RT 52 54 Video / 视频 SV 53 56 S-Video / S视频 SS 53 53 Freeze / 画面定格 DZ 44 5A Down / 向下 DN 44 4E Auto Focus / 自动聚焦 （注1） FC 46 43 Eco / 灯泡省能 DE 44 45 Color Mode / 彩色模式选择 DC 44 43 Vol+ / 音量+ VI 56 49 Kstn+ / 梯形校正+ KI 4B 49 Zoom+ / 数码放大+ ZI 5A 49 Focus+ / 聚焦调整+ （注1） FI 46 49 Focus- / 聚焦调整- （注1） FD 46 44 Vol- / 音量- VD 56 44 Kstn- / 梯形校正- KD 4B 44 Zoom- / 数码放大- ZD 5A 44 Auto / 自动调整 AT 41 54 SOURCE / 输入源搜索 SK 53 4B 波特率115.2Kbps更改 CH 43 48 波特率19200bps更改 CL 43 4C 波特率9600bps更改 CE 43 45 灯泡使用时间（十六进制表示） QU 51 55 灯泡使用时间（十进制表示） Qu 51 75 注1：为 KG-PS***H、KG-PS***X机型所用 第 9 页 共 13 页 四、使用方法 1．中控输入方法 用中控软件写入 16 进制代码，则在控制码前面加前缀（#），后面加后缀（CR）和（LF） 例：开机代码输入：# P O CR LF ，16 进制表现则为：23 50 4F 0D 0A 关机代码输入：# P F CR LF ，16 进制表现则为：23 50 46 0D 0A VGA1 信号输入：# S A CR LF，16 进制表现则为：23 53 41 0D 0A VGA2 信号输入：# S B CR LF，16 进制表现则为：23 53 42 0D 0A VIDEO 信号输入：# S V CR LF，16 进制表现则为：23 53 56 0D 0A S-VIDEO 信号输入：# S S CR LF，16 进制表现则为：23 53 53 0D 0A 注：各代码之间必须插入空格 2．波特率的更改 投影机默认波特率为 115.2K bps，如需更改机器波特率，请进入开机状态，在默认的波特率状态下写入对 应的波特率代码，将机器原来默认的波特率改为需要的波特率。 9600 bps 字符：# C E CR LF （16 进制为 23 43 45 0D 0A ） 19200 bps 字符：# C L CR LF （16 进制为 23 43 4C 0D 0A） 115200 bps 字符：# C H CR LF （16 进制为 23 43 48 0D 0A） 更改后的波特率为机器的默认值，如需使用其他波特率控制机器，则必须在默认的波特率下进行再次更改， 这样以后才可以使用。 第 10 页 共 13 页 第 11 页 共 13 页 第 12 页 共 13 页 如有其他投影机技术问题请致电加贺仪器客户服务部 联系：0754-88631177，再次感谢您使用本公司产品。 第 13 页 共 13 页
