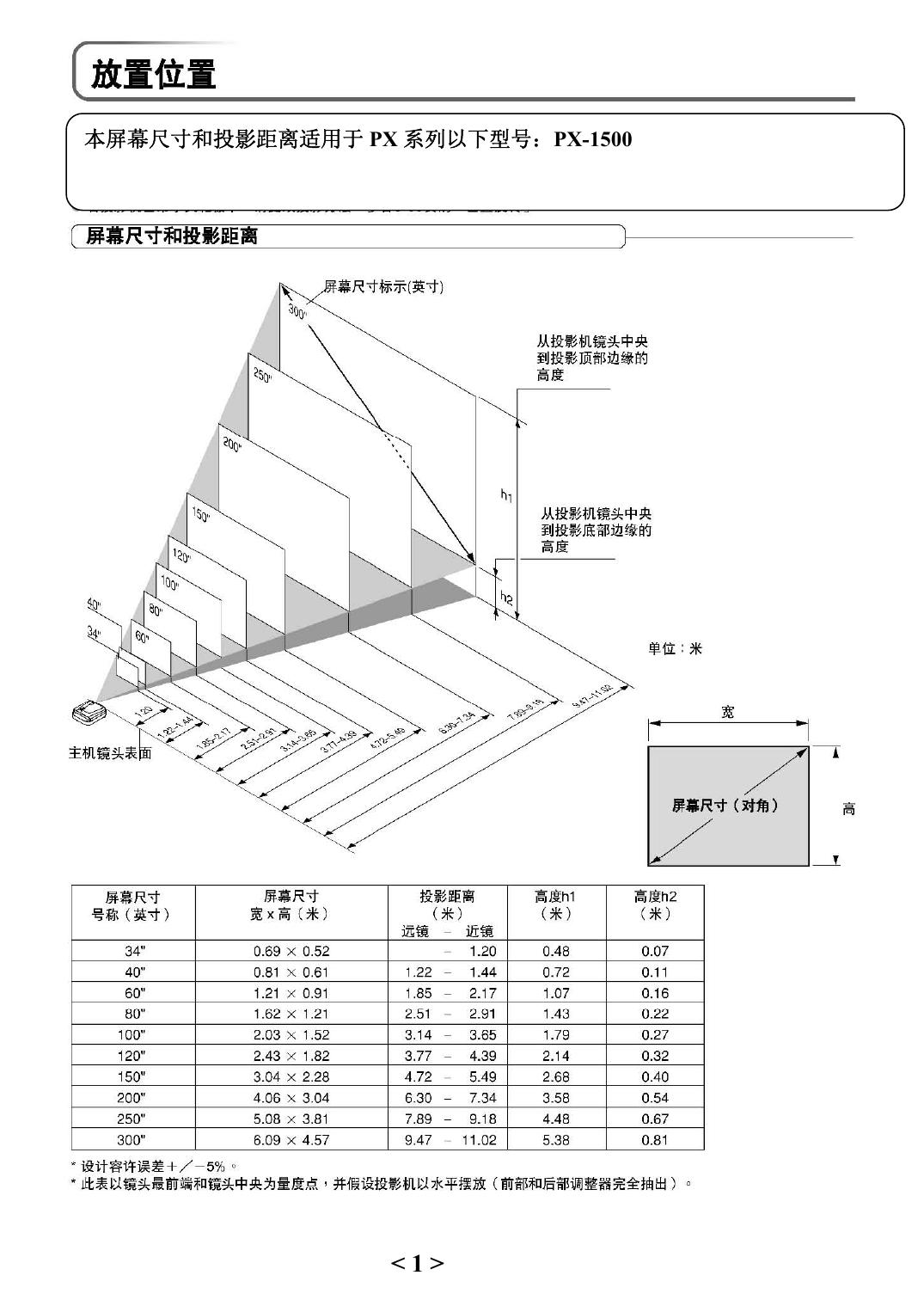

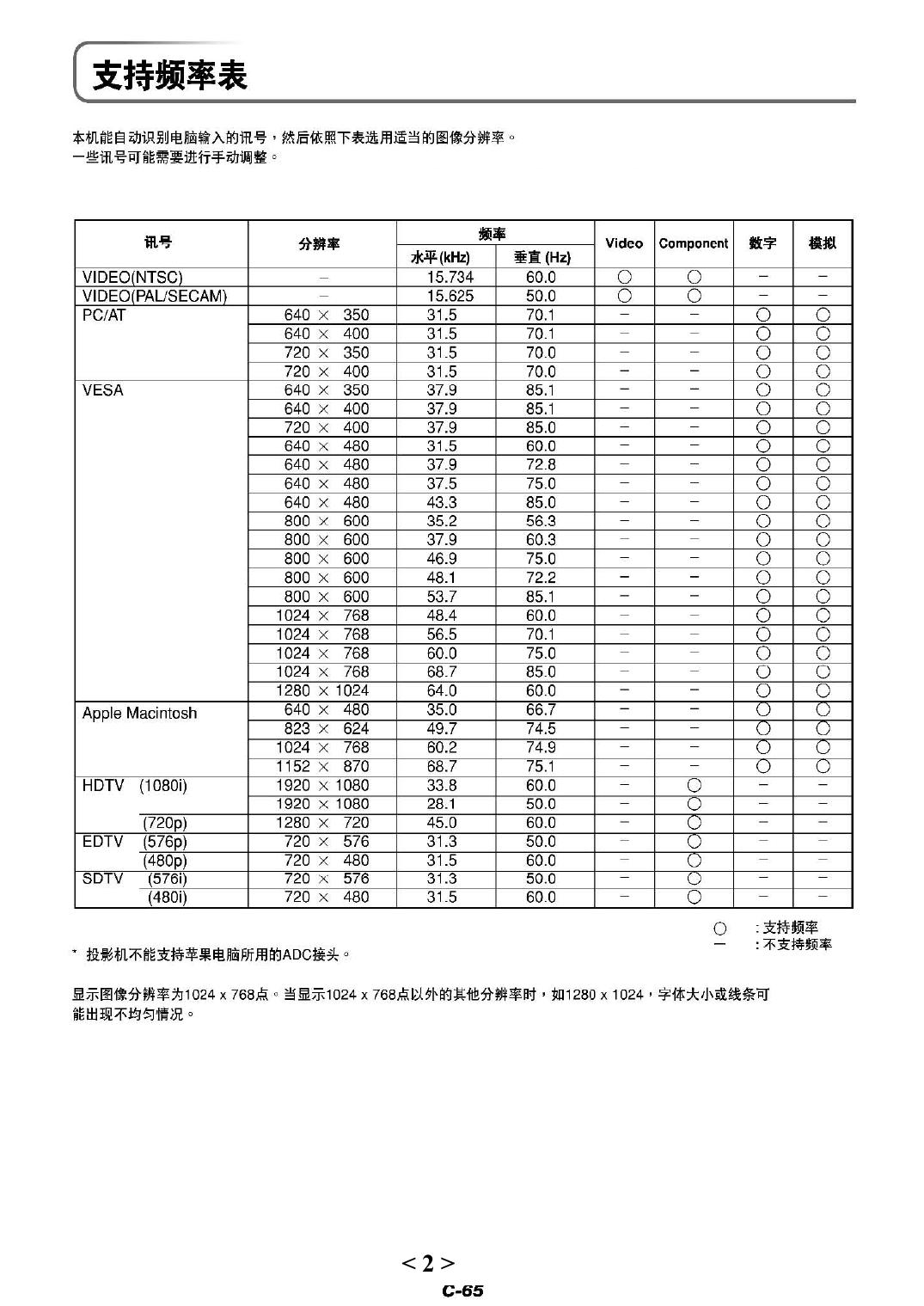

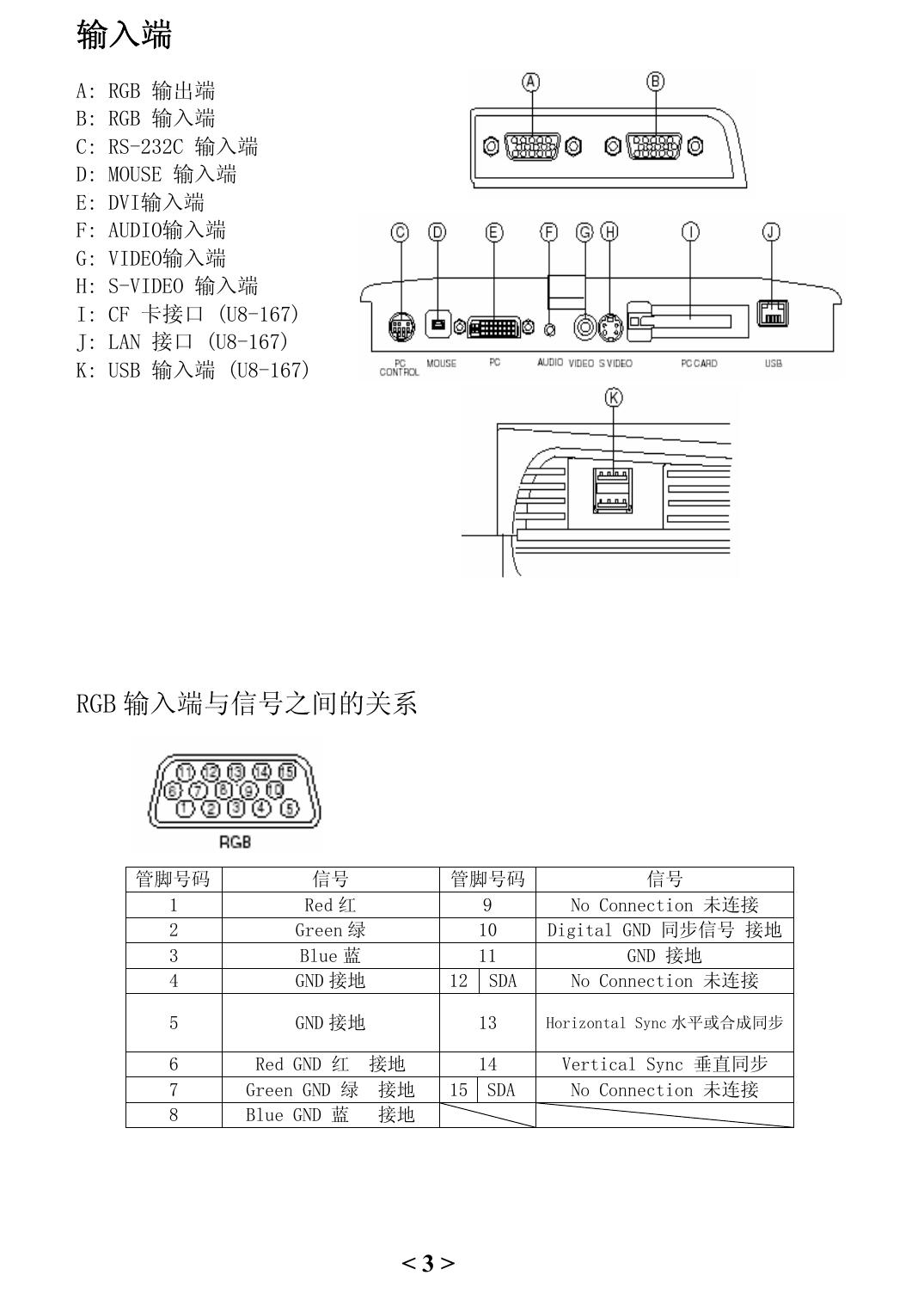

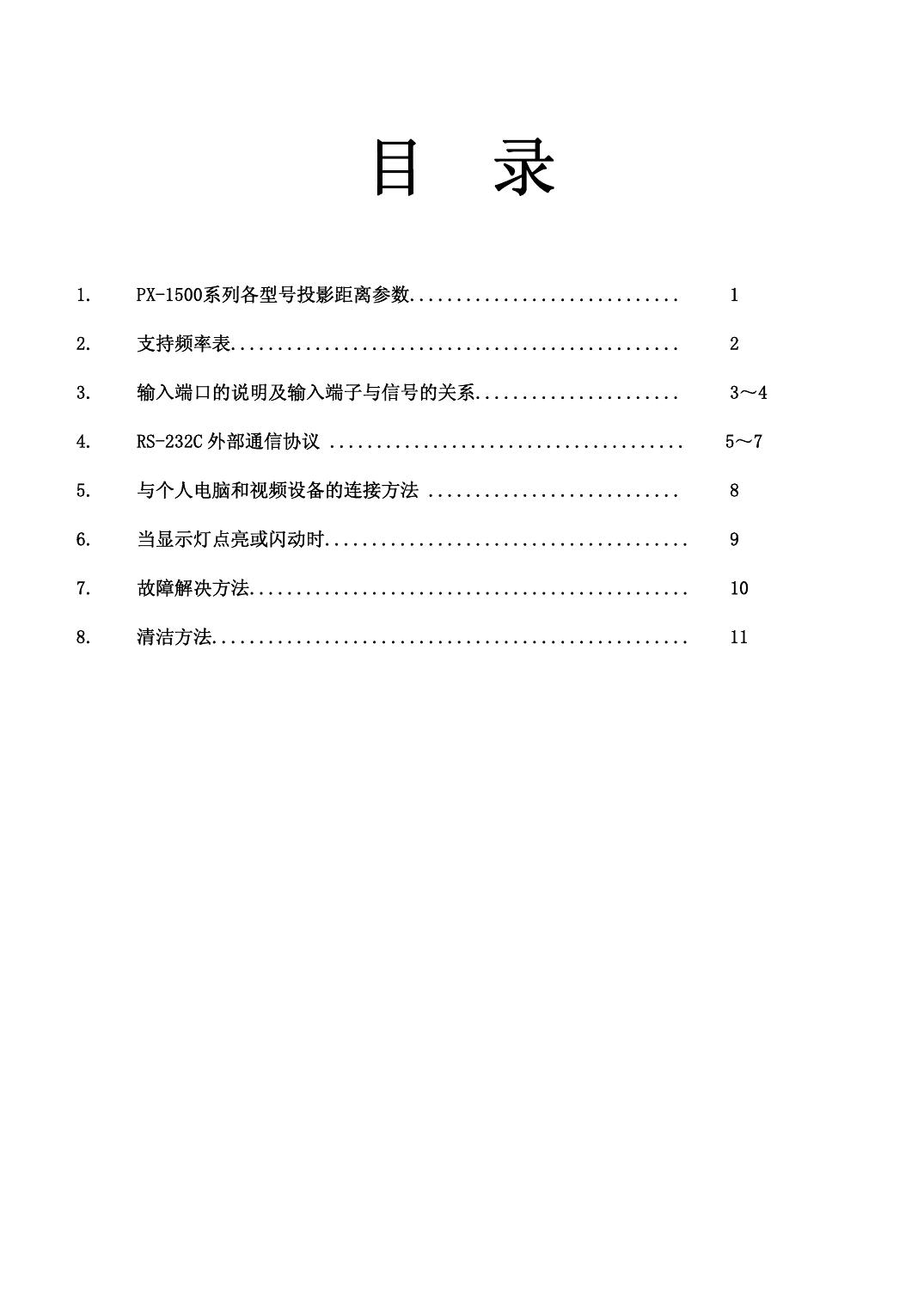

KIS-2101-003-080315A 数码投影机 PX-1500 系列 客户应用手册 目 录 1. PX-1500系列各型号投影距离参数............................. 1 2. 支持频率表................................................ 2 3. 输入端口的说明及输入端子与信号的关系...................... 3～4 4. RS-232C 外部通信协议 ...................................... 5～7 5. 与个人电脑和视频设备的连接方法 ........................... 8 6. 当显示灯点亮或闪动时....................................... 9 7. 故障解决方法............................................... 10 8. 清洁方法................................................... 11 本屏幕尺寸和投影距离适用于 PX 系列以下型号：PX-1500 <1> <2> 输入端 A: B: C: D: E: F: G: H: I: J: K: RGB 输出端 RGB 输入端 RS-232C 输入端 MOUSE 输入端 DVI输入端 AUDIO输入端 VIDEO输入端 S-VIDEO 输入端 CF 卡接口 (U8-167) LAN 接口 (U8-167) USB 输入端 (U8-167) RGB 输入端与信号之间的关系 管脚号码 1 2 3 4 信号 Red 红 Green 绿 Blue 蓝 GND 接地 管脚号码 9 10 11 12 SDA 信号 No Connection 未连接 Digital GND 同步信号 接地 GND 接地 No Connection 未连接 5 GND 接地 13 Horizontal Sync 水平或合成同步 6 7 8 Red GND 红 接地 Green GND 绿 接地 Blue GND 蓝 接地 14 15 SDA <3> Vertical Sync 垂直同步 No Connection 未连接 DVI 输入端与信号之间的关系 管脚号码 C1 C2 C3 C4 C5 信号 Analog R 模拟红信号 Analog G 模拟绿信号 Analog B 模拟蓝信号 Analog Horizontal Sync 水平或合成同步 AnalogRGB GND 公共接地 S 视频端与信号之间的关系 管脚号码 信号 1 GND 接地 2 GND 接地 3 Luminance Signal 亮度信号 4 Chrominance Signal色差信号 音频端与信号之间关系 管脚号码 POS.1 POS.2 SHELL 输入信号 左声道 右声道 接地 视频端与信号之间关系 管脚号码 RCA SHELL <4> PLUG 输入信号 视频信号 接地 RS-232C 外部通信协议 一、 适用机型： PX-1500 系列 二、 RS-232C 控制口 串口规定： 波特率：115.2Kbps\19.2kbps\9600 bps(出厂默认 115.2kbps) 奇偶位：无 数据位：8 停止位：1 流控制：无 前缀：#（23h） 后缀：CR（0Dh） LF（0Ah） 串行通信电缆和参数 PX-1500：连接电脑使用一端为9针的D-sub母头，连接投影机使用PC CONTROL口 *投影机接口是9针圆口母头 投影机RS-232C 端：9针圆口（PX-1500系列） 针脚指示 1 4 7 ： <5> 作用 Receive/接收 Ground/接地 Transmit/传送 Command List / 常用指令列表 Power OFF Name 名称 关机指示 Command 指令 Description 对应内容 开机指示 P1 P00 P01 P10 RGB SOURCE SELECT RGB 信号搜索 SR P11 SR0 成功 失败 VIDEO SOURCE SELEC VIDEOB 信号搜索 SV SR1 SV0 成功 失败 SV1 SS0 成功 失败 MT SS1 MT0 成功 失败 FZ MT1 MT2 FZ0 静音开启 静音关闭 失败 QR FZ1 FZ2 QR0 冻结开启 冻结关闭 VGA MN QR1 QR2 QR3 QR4 QR5 QR6 QR7 QR8 QR9 QRa QRb QRc QRd MN0 DVI HD COMPONENT P COMPOSITE S-VIDEO COMPONENT I Image Viewer VGA HD COMPONENT COMPONENT Network -失败 MN1 MN2 UP0 UP_或 UP1 DN0 DN_或 DN1 LT0 LT_或 1 RT0 隐藏 打开 失败 成功 失败 成功 失败 成功 失败 RT_或 RT1 ET0 ET_或 ET1 ES0 ES_或 ES1 AT0 AT_ 成功 失败 成功 失败 成功 失败 成功 Power ON P0 Return 回答 S-VIDEO SOURCE SELEC S-VIDEOB 信号 SS 搜索 AV MUTE AV 静音 FREEZE 画面冻结 Source 选择信号源 Menu 菜单 UP 上 UP DOWN 下 DN LEFT 左 LT RIGHR 右 RT ENTER 确认 ET CANCEL 取消 ES Auto AT 自动调整 <6> 失败 成功 失败 DVI接口模式包 含RGB和DVI模式 三、使用方法： 部分常用字符转换 16 进制： 字符 0 1 2 3 4 5 6 7 8 9 ASCII 码（16 进制） 30 31 32 33 34 35 36 37 38 39 字符 A B C D E F G H I J ASCII 码（16 进制） 41 42 43 44 45 46 47 48 49 4A 字符 K L M N O P Q R S T ASCII 码（16 进制） 4B 4C 4D 4E 4F 50 51 52 53 54 字符 U V W X Y Z a b c d ASCII 码（16 进制） 55 56 57 58 59 5A 61 62 63 64 字符 e f g h I j k l m n ASCII 码（16 进制） 65 66 67 68 69 6A 6B 6C 6D 6E 字符 o p q r s t u v w k ASCII 码（16 进制） 6F 70 71 72 73 74 75 76 77 78 字符 y z ASCII 码（16 进制） 79 7A ‘ ‘ # 20 23 1、用中控软件写入16进制代码，则在控制码前加上前缀“#”，然后在控制码后面加上后 缀“CR LF”。 如：开机代码输入：# P 1 CR LF 开机16进制表现则为：23 50 31 0D 0A RGB 16 进制表现为：23 53 52 0D 0A 关机16进制表现则为：23 50 30 0D 0A VIDEO 16 进制表现:23 53 56 0D 0A 2、更改波特率： 出厂机器默认波特率：115.2K，如需更改机器兼容的其他波特率，请进入开机状态，在默认的 波特率状态下写入对应的波特率代码，将机器原来默认的波特率改为需要的波特率。 9600 bps 字符：CE 19200 bps 字符：CL 115200 bps 字符：CH 更改后的波特率为机器默认值，如需使用其他通讯速度控制机器，则必须在默认的波特率下进 行更改以后才可以使用。 <7> <8> <9> 参照说明书< 10 > 如有其他投影机技术问题请致电加贺仪器客户服务部联系： 0754-8631177，再次感谢您使用本公司产品。 < 11 >
