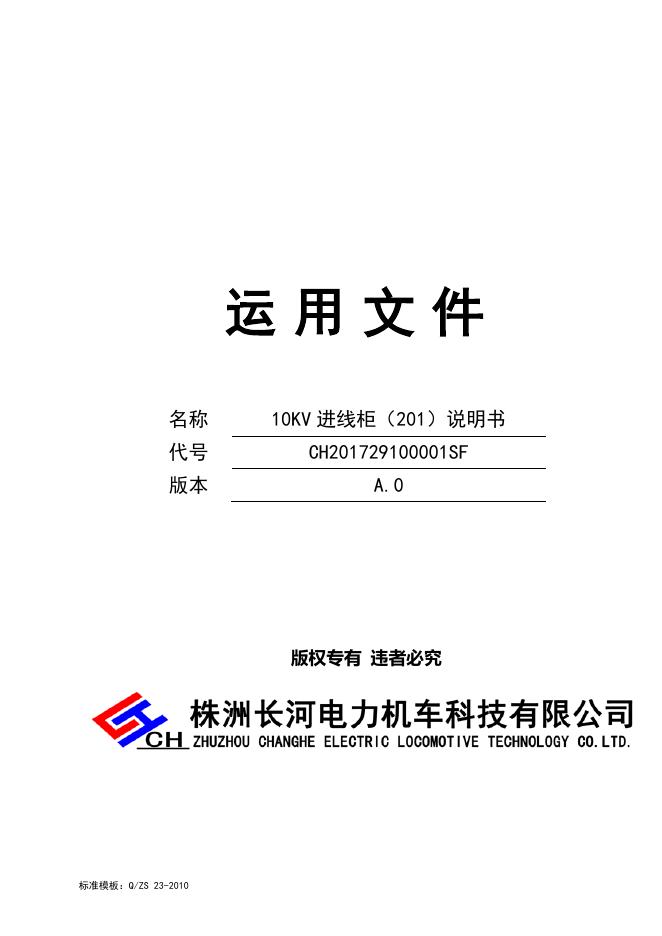

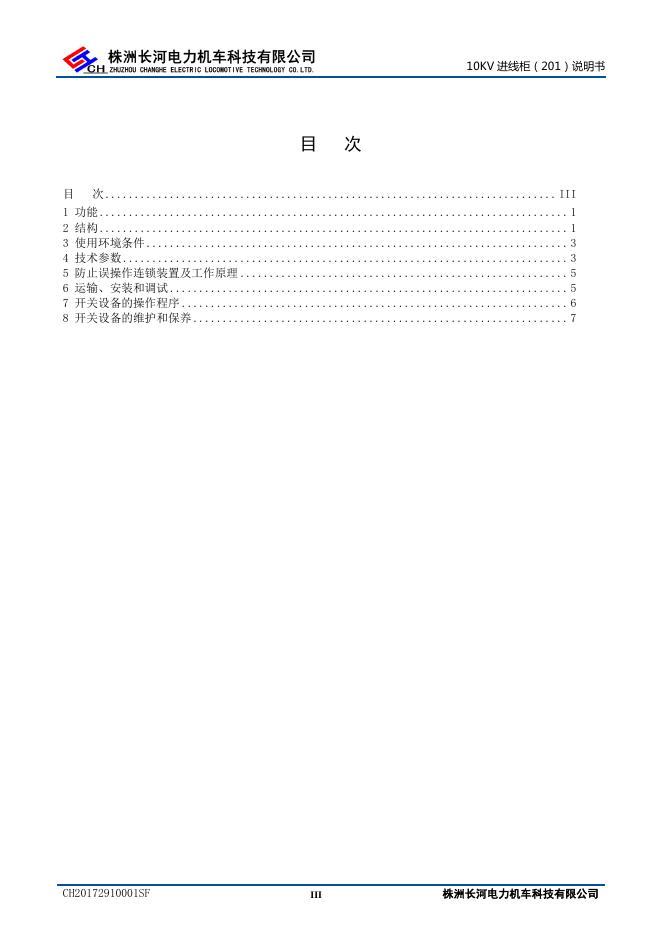

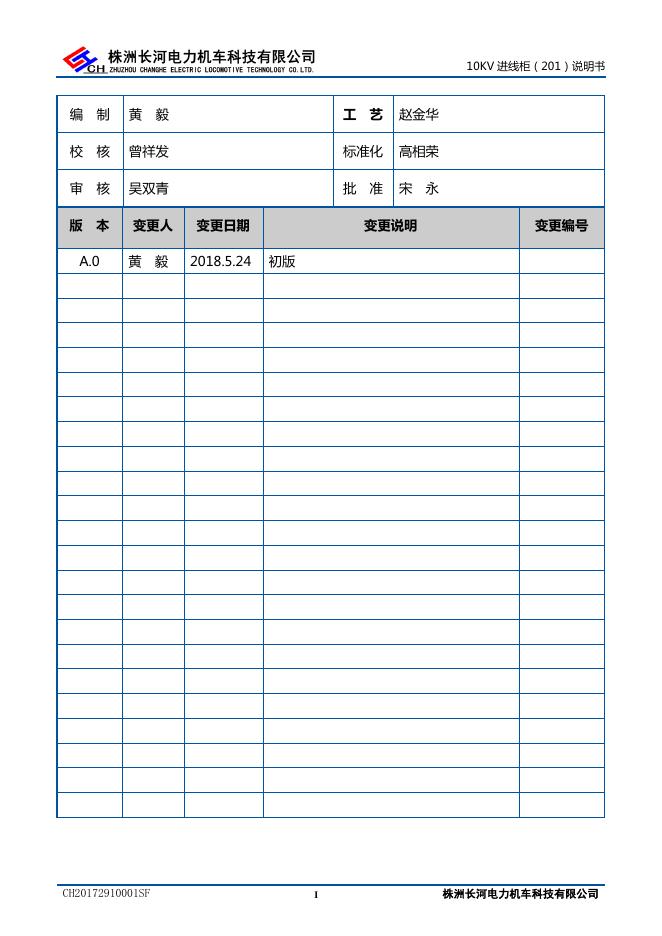

运用文件 名称 10KV 进线柜（201）说明书 代号 CH201729100001SF 版本 A.0 版权专有 违者必究 标准模板：Q/ZS 23-2010 10KV 进线柜（201）说明书 编 制 黄 毅 工 艺 赵金华 校 核 曾祥发 标准化 高相荣 审 核 吴双青 批 宋 版 本 变更人 变更日期 黄 2018.5.24 A.0 CH20172910001SF 毅 准 变更说明 永 变更编号 初版 I 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 CH20172910001SF II 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 目 目 次 次 ............................................................................. III 1 功能 ................................................................................ 1 2 结构 ................................................................................ 1 3 使用环境条件 ........................................................................ 3 4 技术参数 ............................................................................ 3 5 防止误操作连锁装置及工作原理 ........................................................ 5 6 运输、安装和调试 .................................................................... 5 7 开关设备的操作程序 .................................................................. 6 8 开关设备的维护和保养 ................................................................ 7 CH20172910001SF III 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 1 功能 该高压开关柜用作 10kV 牵引供电系统进线断路器柜，负责引入 1 号 10kV 牵引电源的通断控制。柜 内安装断路器及电流互感器，分别用作控制电源通断和测量电流；配置微机保护装置，用于过流、短路保 护。 2 结构 开关柜由柜体和可移开部件(俗称手车)两大部分组成，柜体用金属隔板分成多个功能隔室，分别是 母线室、断路器手车室、继电器仪表室。 10KV 进线柜实物图 CH20172910001SF 共 8 页 第1页 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 开关柜的可移开部件配置断路器手车。 开关设备结构示意图 2.1 外壳 开关设备采用的外壳为敷铝锌钢板，经 CNC 机床加工，并采取多重折边工艺，整个柜体具有精度高和 很强的抗腐蚀和抗氧化性能。 2.2 手车 各类手车高度与深度尺寸统一，相同规格的手车可互换，手车在柜内采用丝杠推进机构移动，断路器 手车与柜体配合有防误操作机械装置。动触头为梅花触指，表面镀银，动静触头接触良好，主回路接触电 阻小温升低。 2.3 隔室 A）断路器/手车室 断路器室内安装特定导轨，可轻巧地推进或抽出断路器手车。手车室内设计有带自动锁扣和开启帘板， 可满足手车与母排侧和电缆侧之间自动隔离的要求。手车室设有隔离位置，试验位置及工作位置。 B）电缆室 电缆室内有充裕的空间，可安装互感器，接地开关，避雷器。施工人员能从正面或后面进入开关柜安 装，电缆室可安装 3-6 根单芯电缆。电缆室与电缆沟之间配备了开缝可榭的不锈钢封板。后封板设有观察 CH20172910001SF 共 8 页 第2页 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 视窗，可通过观察视窗观察设备运行情况。 C）母线室 相邻柜体母线室之间采用金属隔板和绝缘套管隔离，能有效防止事故蔓延，主母线穿越套管，且通过 套管固定，支撑；分母线通过螺栓连接于主母线和静触头盒，开关柜的下联络母线一般可以向左或向右联 络。 D）微机保护室 微机保护室可安装各类继电器，仪表等二次元件。微机保护室顶部设有小母线室，可敷设 55 路控制 小母线。室面板装有检测一次回路运行的带电显示装置，显示器指示灯亮，则表示母线或馈线侧带电，同 时也能作为相序检测。 3 使用环境条件 海拔：≤1000m 环境温度：-10℃～45℃ 湿度：日平均值≤95%（25℃），月平均值≤90%（25℃） 贮存温度：-40℃～85℃ 安装条件：室内水平固定安装 4 技术参数 4.1 开关柜总体基本技术参数 开关柜的柜型为：KYN28A-12 电源系统额定电压：10KV -10% ~ +15% 开关柜最高运行电压：12KV 额定频率：50±1HZ 额定电流：1250A 主母线回路：800A 额定短时耐受电流（有效值 4s） ：31.5KA 额定峰值耐受电流（峰值） ：80KA 额定雷电冲击耐压（峰值） ：75KV 额定短时工频耐压（1min、有效值） ：42KV 主回路相间及相对地绝缘介质：空气或复合绝缘。柜内相对地、相间空气间隙大于 125mm，复合绝缘 距离大于 30mm，柜内套筒、支持绝缘子选用阻燃型材料，其爬电比距按大于 3.1cm/kV 设计。 CH20172910001SF 共 8 页 第3页 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 4.2 开关柜主要设备技术参数 4.2.1 真空断路器技术参数 极数： 3 每相断口数： 1 电源系统额定电压： 10kV 断路器额定电压： 12kV 断路器最高工作电压： 12kV 额定电流： 1250A 额定短时耐受电流（有效值、4s） ： 20kA 额定峰值耐受电流（峰值） ： 80kA 额定雷电冲击耐压（峰值） ： 75kV 额定短时工频耐压（1min、有效值） ： 42kV 额定短路开断电流（有效值）： 20kA 额定短路关合电流（峰值） ： 操动机构型式： 80kA 电动弹簧储能 操动机构及控制回路电压： DC 220V 断路器合闸时间： 70 ms 断路器分闸时间： 45 ms 断路器燃弧时间： 15 ms 断路器开断时间： 60 ms 寿命： 切断额定短路开断电流（有效值） ： 不小于 50 次 切断额定电流（有效值） ： 不小于 10000 次 机械操作寿命： 不小于 10000 次 4.2.2 电流互感器技术参数 型式： 电源系统额定电压： 额定电压： 10kV 10kV 最高工作电压： 12kV 额定雷电冲击耐压（峰值） ： CH20172910001SF 75kV 共 8 页 第4页 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 额定短时工频耐压（1min、有效值） ： 42kV 额定短时耐受电流（有效值、4s） ： 40kA 额定峰值耐受电流（峰值） ： 100kA 5 防止误操作连锁装置及工作原理 开关设备内装有安全可靠的连锁装置，完全满足“五防”要求。 A） 仪表室门上装有提示性的按钮或 KK 型转换开关以防止误合、误分断路器； B） 断路器手车只有在工作或试验位置时，断路器才能进行分合闸操作，而且在合闸后，手车被锁住 无法移动，防止带负荷时推拉手车。 C） 仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅当断路器手车 处于试验/断开位置时，接地开关才能进行合闸操作。从而实现了接地开关在闭合位置时误送电和 防止带电误合接地开关。 D） 接地开关处于分闸位置时，下门及后门被闭锁，防止误入带电隔室。 E） 断路器手车在工作位置时，二次插头被锁定不能拔除。 6 运输、安装和调试 6.1 运输和存放注意事项 A）设备在装卸、运输时不准倾翻，倒置和遭受强烈振动，吊绳应置于包装箱或开关设备指定的部位； B）防止雨淋，以免产品受潮； C)开关设备抵达现场时，收货人应检查货物外包装是否完整，货物有无受到损坏或短缺，必要时应通 知供货方到现场共同检查； D)产品的搁置应平稳，不得随意拆卸电器元件及零部件。 6.2 开关设备的安装 详见高压断路器产品说明书。 6.3 开关设备的调试 a)检查隔离触头的插入深度及接触是否良好； b)开关设备安装后要进行操作试验，手动操作断路器、手车及接地开关等部件，并检查机械连锁全部 程序的操作，动作要求准备，应灵活无卡滞现象； c)检查断路器的机械特性是否符合要求，并按照规定的最高、最低操作电压进行操作试验，合分应正 常； CH20172910001SF 共 8 页 第5页 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 d)对二次回路进行通电试验，检查保护、控制和信号回路动作的正确性； e)主回路电阻测量，断路器的回路电阻不应超过规定值； f)主回路相间和相对地工频耐压试验； g)二次回路绝缘强度试验 2000V/1min，应无击穿闪络现象。 7 开关设备的操作程序 虽然开关设备设计有保证各部分操作程序正常的连锁装置，但操作人员对设备的操作仍需严格按照操 作规程及本说明书进行，不应随意操作，更不能在操作受阻时不加分析强行操作，否则，容易造成设备损 坏，甚至引起事故。 无接地开关的断路器柜操作： A) 将断路器可移开部件装入柜体：把断路器手车装在转运车上并锁定好，将转运车推至柜前，把小 车升到合适的位置后，将转运车前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定。打开断路器小 车的锁定销，将断路器手车平稳地推入柜体同时锁定。当确认已将手车与柜体锁定后，解除转运车与柜体 的锁定，将转运车推开。 B) 手车在柜内操作：断路器手车装入柜体后即处于断开位置，将辅助回路二次插头插好后手车处于 试验位置。若通电则仪表室面板上试验位置指示灯亮，此时可在主回路未接通的情况下对手车进行电气操 作试验。 确认断路器处于分闸状态，此时可将手车操作摇把插入面板操作孔内，顺时针转动摇把，直到摇把明 显受阻并听到清脆的辅助开关切换声，同时仪表室面板上工作位置指示灯亮，然后取下摇把。此时，主回 路接通，断路器处于工作位置，可通过控制回路对其进行合、分闸操作。 CH20172910001SF 共 8 页 第6页 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 若准备将小车从工作位置推出，首先应确认断路器已处于分闸状态，插入手车操作摇把，逆时针转动 直到摇把明显受阻并听到清脆的辅助开关切换声，小车便回到试验位置，此时，主回路已完全断开，金属 活动门关闭。 C) 从柜中取出手车：从柜中取出手车时要确定断路器已处于分断状体，然后解除辅助回路二次插头 并将动插头扣锁在手车架上，此时将转运车推至柜前并锁定，然后将手车解锁并向外拉出。当手车完全进 到转运车上并确认与转运车锁定后，解除转运车与柜体的锁定，把转运车向后拉出。如手车要转运车转运 较长距离时，在推动转运小车过程中要格外小心，以避免运输过程中发生倾翻等意外事故。 D) 断路器手车在柜内的分、合闸状态确认：分、合闸状态可由断路器手车面板上的分、合指示牌及 仪表室面板上分、合闸指示灯来判定。若透过柜体中面板观察看到手车面板上绿色的分闸指示牌则判定断 路器处于分闸状态。此时如果辅助回路二次插头接通操作电源，则仪表面板上分闸指示灯亮。 8 开关设备的维护和保养 设备/元件的检查和维护周期，取决于其运行时间的长短、操作频繁程度和故障开断情况等。根据运 行条件和现场环境，每 3-5 年对开关设备进行一次检查和保养。 A) 按真空断路器使用说明书的要求，检查断路器和操作机构的工作情况，并进行必要的调整和润滑； B) 检查手车进车、出车全过程的情况，必要时进行调整和润滑； C) 检查联锁装置是否灵活可靠，必要时进行调整和润滑； D) 检查动、静隔离触头表面有无损伤，插入深度是否符合要求，弹簧压力有无减弱，表面镀层有无 异常氧化现象； E) 检查母线和各导线连接部位的接触情况并紧固连接，发现表面有发热现象要进行处理； CH20172910001SF 共 8 页 第7页 株洲长河电力机车科技有限公司 10KV 进线柜（201）说明书 F) 检查接地回路各部分情况，如接地触头、主接地线及过门接地线的接触情况，保证其导电的连续 性； G) 用软布擦拭真空灭弧室和绝缘件表面的灰尘，如因凝露致使出现局部放电现象，可以在放电处表 面涂一层薄的硅脂作为临时修补。 CH20172910001SF 共 8 页 第8页 株洲长河电力机车科技有限公司
