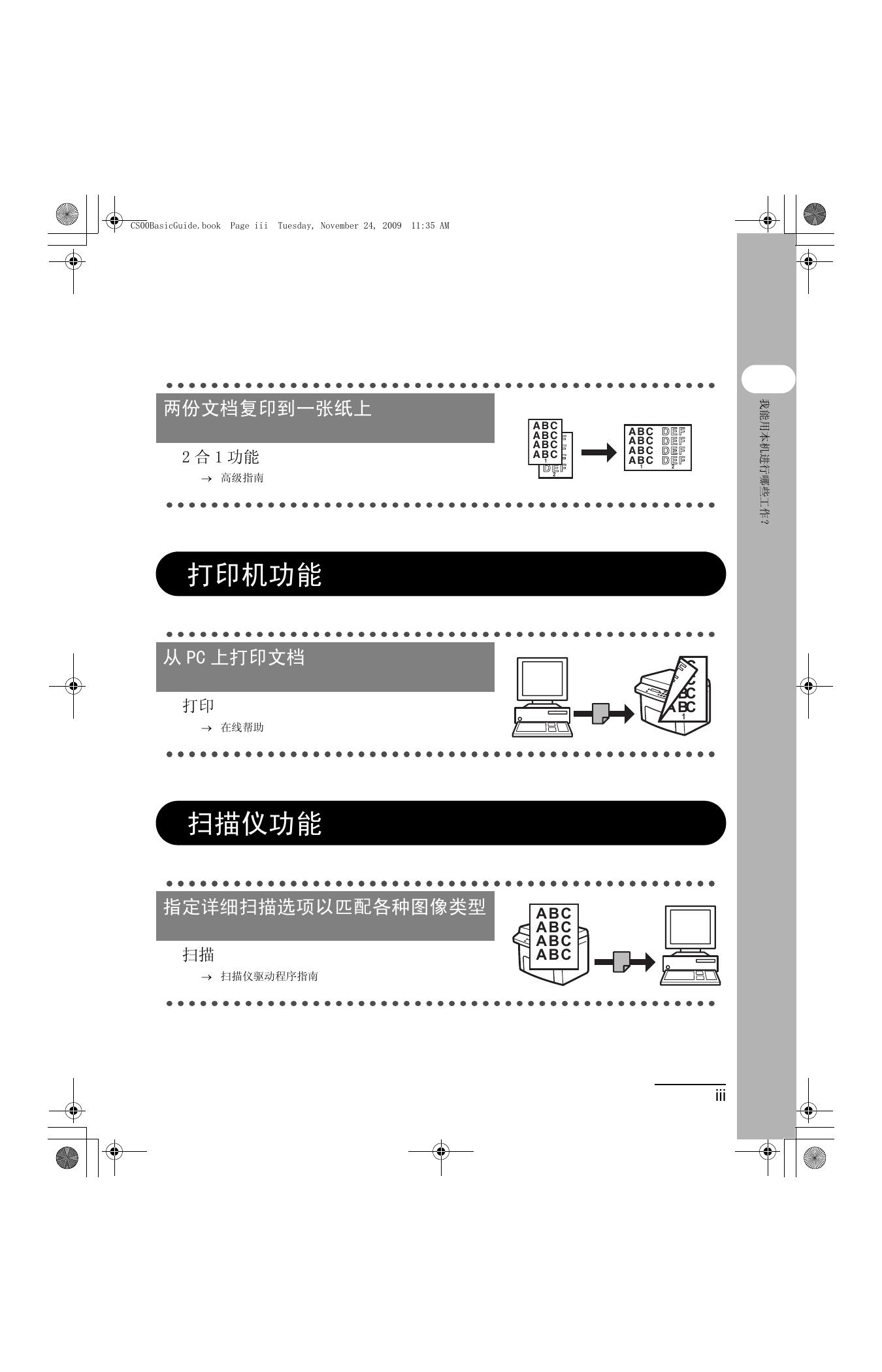

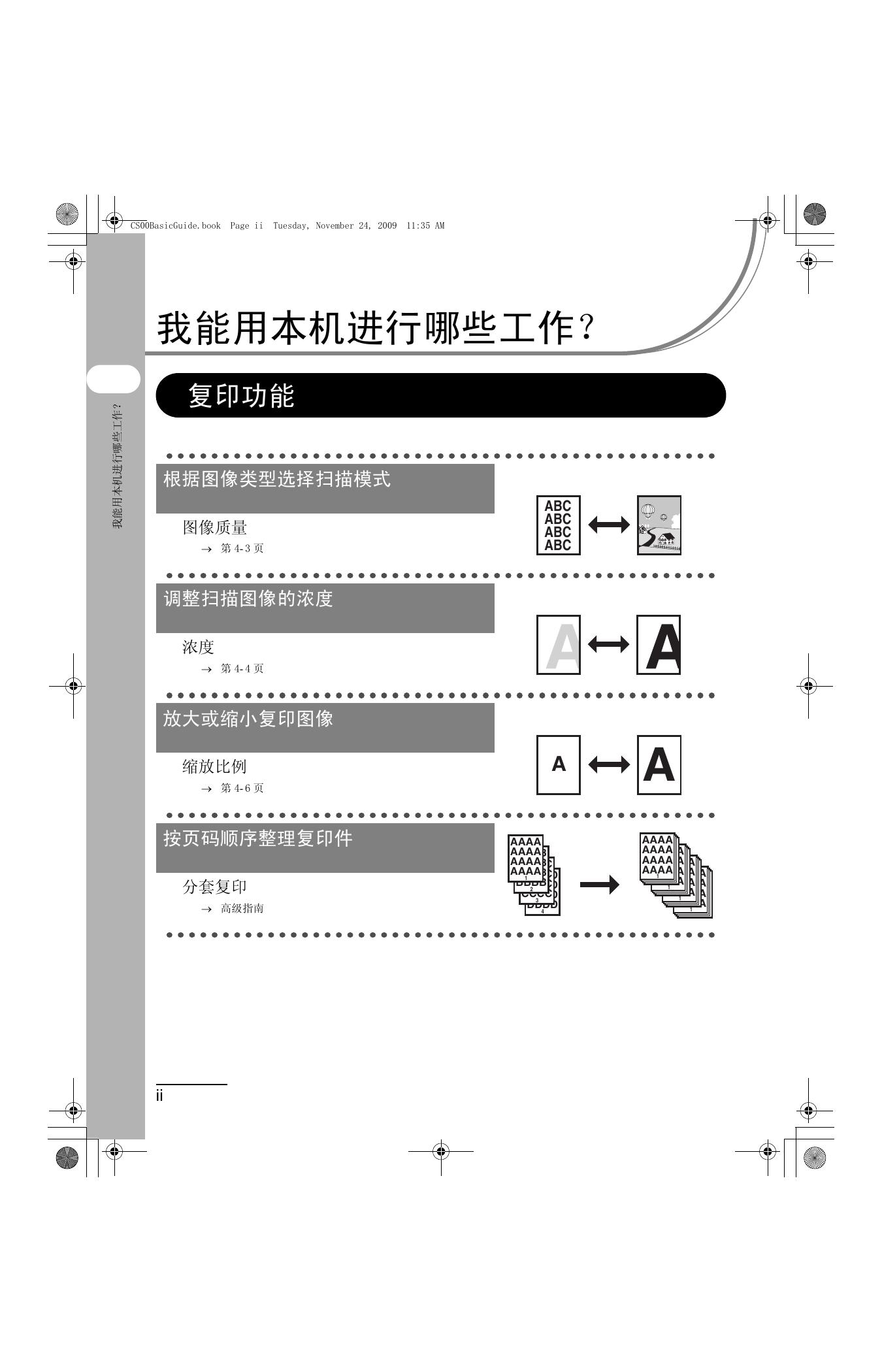

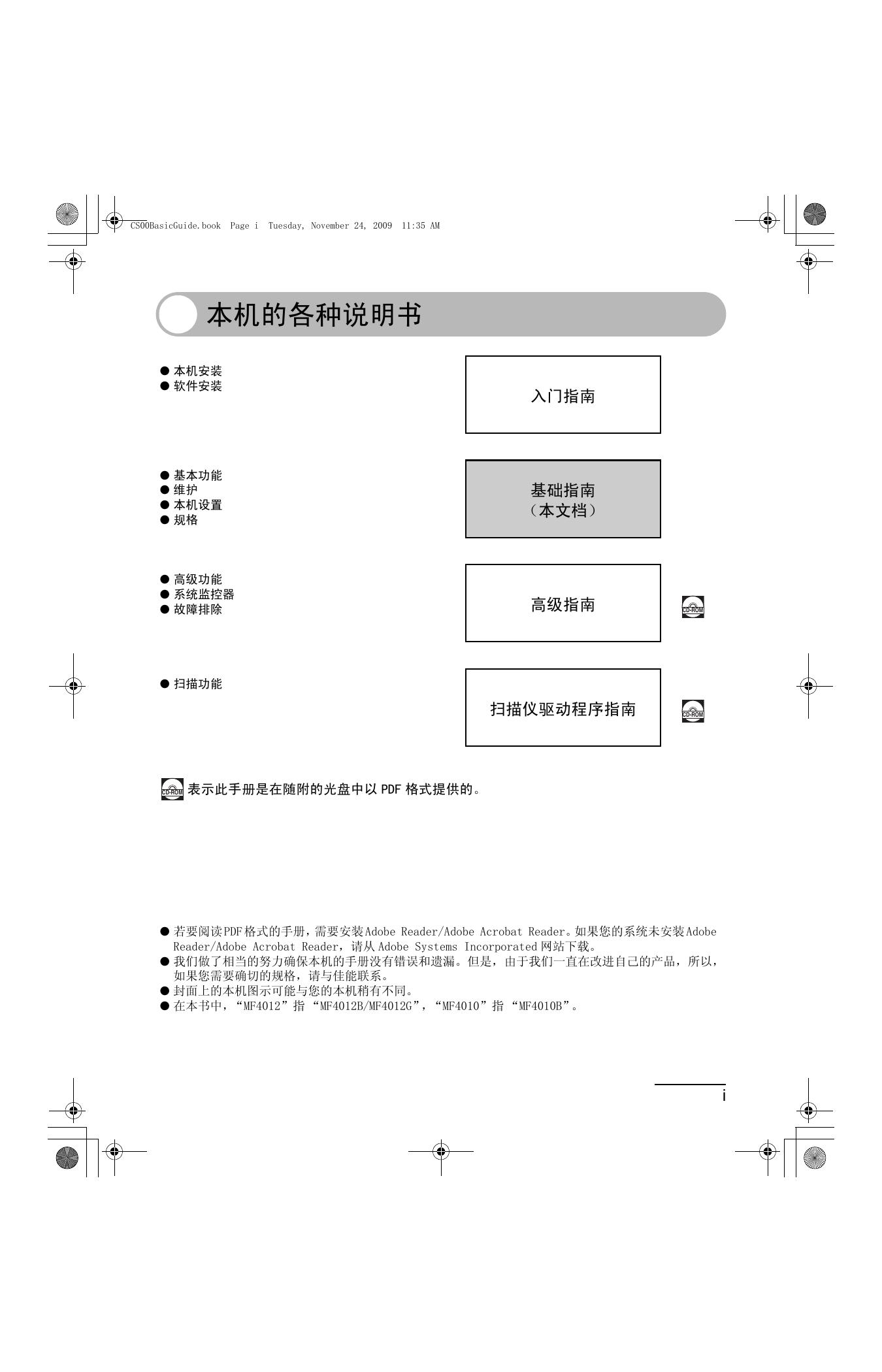

我能用本机进行哪些工作？基础指南使用本机之前稿件处理打印介质复印打印扫描维护故障排除本机设置原产地 : 中国进口商 : 佳能 ( 中国 ) 有限公司附录地址 : 北京市东城区金宝街 89 号金宝大厦 15 层佳能 ( 中国 ) 有限公司北京分公司地址 : 北京市东城区金宝街 89 号金宝大厦 15 层电话 :(010)85139999 邮政编码 :100005 佳能 ( 中国 ) 有限公司上海分公司地址 : 上海市淮海中路 381 号中环广场 18 层电话 :(021)63916500 邮政编码 :200020 佳能 ( 中国 ) 有限公司广州分公司地址 : 广州市天河区体育东路 160 号 12 层电话 :(020)38771918 邮政编码 :510620 佳能全国统一热线电话（仅支付市话费且支持手机拨打，香港、澳门及台湾地区除外） 4006-222666 （4006-CallCANON）欢迎访问佳能 ( 中国 ) 主页 http://www.canon.com.cn 完成日期 :2009.10 CHINA FT5-3116 (010) © CANON INC. 2009 PRINTED IN CHINA CHI CS00BasicGuide.book Page i Tuesday, November 24, 2009 11:35 AM 本机的各种说明书 ● 本机安装 ● 软件安装 ● ● ● ● 基本功能维护本机设置规格 ● 高级功能 ● 系统监控器 ● 故障排除入门指南基础指南（本文档）高级指南 CD-ROM 扫描仪驱动程序指南 CD-ROM ● 扫描功能 CD-ROM 表示此手册是在随附的光盘中以 PDF 格式提供的。 ● 若要阅读 PDF 格式的手册，需要安装 Adobe Reader/Adobe Acrobat Reader。如果您的系统未安装 Adobe Reader/Adobe Acrobat Reader，请从 Adobe Systems Incorporated 网站下载。 ● 我们做了相当的努力确保本机的手册没有错误和遗漏。但是，由于我们一直在改进自己的产品，所以，如果您需要确切的规格，请与佳能联系。 ● 封面上的本机图示可能与您的本机稍有不同。 ● 在本书中，“MF4012”指 “MF4012B/MF4012G”，“MF4010”指 “MF4010B”。 i CS00BasicGuide.book Page ii Tuesday, November 24, 2009 11:35 AM 我能用本机进行哪些工作？我能用本机进行哪些工作？复印功能根据图像类型选择扫描模式图像质量 → 第 4- 3 页 ABC ABC ABC ABC 调整扫描图像的浓度浓度 → 第 4- 4 页放大或缩小复印图像缩放比例 A → 第 4- 6 页按页码顺序整理复印件分套复印 → 高级指南 ii AAAA AAAA BBBB AAAA BBBB CCCC AAAA BBBB CCCC 1DDDD BBBB CCCC DDDD 2 CCCC DDDD 3 DDDD 4 A AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA 1 AAAA AAAA AAAA 1 AAAA AAAA AAAA 1 AAAA 1 CS00BasicGuide.book Page iii Tuesday, November 24, 2009 11:35 AM 2 合 1 功能 → 高级指南 ABC ABC DEF ABC DEF ABC DEF 1 DEF 2 ABC ABC ABC ABC 1 我能用本机进行哪些工作？两份文档复印到一张纸上 DEF DEF DEF DEF 2 打印机功能 DE D EABC F FABC ABC ABC 1 从 PC 上打印文档打印 → 在线帮助扫描仪功能指定详细扫描选项以匹配各种图像类型扫描 ABC ABC ABC ABC → 扫描仪驱动程序指南 iii CS00BasicGuide.book Page iv Tuesday, November 24, 2009 11:35 AM 目录本机的各种说明书 .......................................... i 我能用本机进行哪些工作？ ................................. ii 我能用本机进行哪些工作？复印功能 ....................................... ii 打印机功能 .................................... iii 扫描仪功能 .................................... iii 目录 ..................................................... iv 如何使用本指南 .......................................... vii 本手册中使用的符号 ............................ vii 本手册中使用的插图 ........................... viii 法律声明 ................................................. ix 商标 ........................................... ix 版权 ........................................... ix 免责声明 ....................................... ix 1 使用本机之前 ......................................... 1-1 本机各组成部分 .......................................... 1-1 操作面板 ................................................ 1-4 主操作面板 .................................... 1-4 LCD （待机模式）......................................... 1-6 复印模式 ...................................... 1-6 扫描模式 ...................................... 1-6 墨盒 .................................................... 1-7 墨盒的维护 .................................... 1-8 定时设置 ................................................ 1-9 设置睡眠模式 .................................. 1-9 2 稿件处理 ............................................. 2-1 稿件要求 ................................................ 2-1 扫描区域 ................................................ 2-2 装入稿件 ................................................ 2-3 iv CS00BasicGuide.book Page v Tuesday, November 24, 2009 11:35 AM 3 打印介质 ............................................. 3-1 纸张要求 ................................................ 3-1 打印区域 ................................................ 3-2 纸张使用原则 ............................................ 3-3 装入手送纸盘内 ................................ 3-4 设定纸张尺寸和类型 ...................................... 3-7 4 复印 ................................................. 4-1 扫描设定 ................................................ 4-3 图像质量 ...................................... 4-3 浓度 .......................................... 4-4 缩放比例 ...................................... 4-6 5 打印 ................................................. 5-1 6 扫描 ................................................. 6-1 7 维护 ................................................. 7-1 清洁本机 ................................................ 7-1 外部 .......................................... 内部 .......................................... 定影辊 ........................................ 扫描区域 ...................................... 7-1 7-2 7-5 7-6 更换墨盒 ................................................ 7-7 摇匀墨粉 ...................................... 7-7 换上新的墨盒 .................................. 7-9 搬运本机 ............................................... 7-12 v 我能用本机进行哪些工作？装纸 .................................................... 3-4 CS00BasicGuide.book Page vi Tuesday, November 24, 2009 11:35 AM 8 故障排除 ............................................. 8-1 清除卡纸 ................................................ 8-1 卡纸 .......................................... 8-1 我能用本机进行哪些工作？ LCD 信息 ................................................ 8-7 普通 .......................................... 8-7 打印 ......................................... 8-11 如果您无法解决问题 ..................................... 8-12 9 本机设置 ............................................. 9-1 本机设置 ................................................ 9-1 进入设定菜单 .................................. 9-1 设定菜单 ................................................ 9-3 PAPER SETTINGS ................................ COMMON SETTINGS ............................... COPY SETTINGS ................................. TIMER SETTINGS ................................ ADJUST./CLEANING .............................. 9-3 9-3 9-4 9-4 9-5 10 附录 ............................................... 10-1 规格 ................................................... 10-1 一般项目 ..................................... 10-1 复印 ......................................... 10-2 打印 ......................................... 10-3 索引 ................................................... 10-4 vi CS00BasicGuide.book Page vii Tuesday, November 24, 2009 11:35 AM 如何使用本指南本手册中使用的符号警告注意注释表示稍有不慎即可致命或造成严重伤害。解释如何避免身体或打印机受损。介绍操作注意事项以及如何避免小问题。另外，本指南使用便于区分的符号来标识 LCD 中的按钮和信息： - 按键用方括号括起来：[ 停止 / 复位 ]。 - LCD 显示屏中显示的信息用尖括号括起来：。操作面板图上指向按键的数字对应操作过程的各个步骤。 vii 我能用本机进行哪些工作本机的各说明书中都用到了下列符号，它们分别表示您应在使用机器时注意的警告、注意和注释事项。 CS00BasicGuide.book Page viii Tuesday, November 24, 2009 11:35 AM 本手册中使用的插图除非另有说明，本手册中使用的插图为 imageCLASS MF4010 机型未安装选配设备时的示例。我能用本机进行哪些工作本手册中以 imageCLASS MF4010 机型作为图例说明。 viii CS00BasicGuide.book Page ix Tuesday, November 24, 2009 11:35 AM 法律声明商标版权佳能公司 © 2009 年版权所有。未经佳能公司事先书面许可，严禁以任何形式或手段（包括电子、机械、磁性、光学、化学、人工等形式或手段）对本出版物的任何部分任何形式进行复制、传送、转录、保存在某一检索系统内或翻译成任何其它语言或计算机语言。免责声明本文件内的信息有可能会改动，恕不另行通知。对于本资料，佳能公司不作任何类型的明示或暗示的担保，其中包括但不限于适销性的担保、对某种特定用途的适合性的担保或不侵犯任何专利权的担保。对于因使用本资料而引起的任何直接的、意外的或相应产生的各种性质的损害、损失或费用，佳能公司概不负责。 ix 我能用本机进行哪些工作 Canon、佳能标识和 imageCLASS 是佳能公司的商标。其它产品和品牌名称均为其各自所有人的注册商标、商标或服务标志。 CS00BasicGuide.book Page 1 Tuesday, November 24, 2009 11:35 AM 使用本机之前使用本机之前本机各组成部分 A 玻璃台盖打开此盖将稿件放置在玻璃台板上。 B 操作面板用于控制本机。 C 出纸盘用于接收复印件和打印件。 D 送纸盘用于装入纸张。 1-1 CS00BasicGuide.book Page 2 Tuesday, November 24, 2009 11:35 AM E 玻璃台板 F 使用本机之前放置稿件。出纸盘延伸板出纸盘的延伸板。 G 纸张制动杆防止纸张从出纸盘中掉出。用 A4 纸时从初始位置打开制动杆。 H 手送纸盘的滑动导板调节到纸张宽度。 I 纸张导轨控制纸张尺寸。 J 防尘盖用于保护送纸盘中的纸张不受灰尘和脏物的影响。 K 手送纸盘手动逐张送纸。 L 扫描台更换墨盒或清除卡纸时打开扫描台。 M 电源总开关打开或关闭电源。 1-2 CS00BasicGuide.book Page 3 Tuesday, November 24, 2009 11:35 AM N USB 端口用于连接 USB （串行总线）电缆。 O 后盖清除卡纸时打开此盖。 P 电源插座使用本机之前用于连接电源线。 1-3 CS00BasicGuide.book Page 4 Tuesday, November 24, 2009 11:35 AM 操作面板主操作面板使用本机之前 A [ 系统监控器 ] 键 G 按此键可查看打印状态、打印和扫描计数。 B [ 设置确认 ] 键按此键可调节复印。 H 按此键可确认复印功能设置情况。 C [ 复印 ] 键 I E J [ 放大 / 缩小 ] 键按此键可增大或缩小复印比例。 [ 节能 ] 键按此键可手动设定或取消睡眠模式。当设定了睡眠模式时，此键亮起绿色，当取消睡眠模式时，此键熄灭。 [ 附加功能 ] 键按此键可选择或取消附加功能中的模式。 F [ 分套 /2 合 1] 键按此键可对复印件进行分套或可设定 2 合 1 复印。 [ 扫描 ] 键按此键可切换至扫描模式。 [ 图像质量 ] 键按此键可选择复印的图像质量。按此键可切换至复印模式。 D [ 浓度 ] 键 K [ 停止 / 复位 ] 键按此键了停止当前作业。按此键还可使本机返回待机模式。 1-4 CS00BasicGuide.book L Page 5 Tuesday, November 24, 2009 错误指示灯 11:35 AM Q 出现错误时，此灯闪烁。 M N O R S 数字键使用本机之前 [ 清除 ] 键按此键可清除所输入的文字及数字。 1-5 [ ]键按此键减小各种设定值。也可查看菜单中的前一项。输入数字。 P [OK] 键按此键可确定设定的功能或模式。 [ 启动 ] 键按此键可开始复印和扫描。 ]键按此键可增大各种设定值。也可用于查看菜单中的下一项。正在处理 / 数据指示灯有等待作业时此灯亮起。 [ T LCD 显示屏操作时显示各种信息和提示。在调节设置时显示选项、文本和号码。 CS00BasicGuide.book Page 6 Tuesday, November 24, 2009 11:35 AM LCD （待机模式）复印模式扫描模式使用本机之前 A 缩放比例 B 纸张尺寸 C 数量 D 浓度 E 图像质量注释 - 根据您的需要，您可更改总电源开关打开时出现的待机画面。详细信息，请参阅 “设定菜单”第 9- 3 页。 - 总电源打开时，LCD 上将先显示，然后再显示直到待机画面出现。也可能不显示直接显示待机画面。 - 设备闲置 1 分钟后，屏幕即返回待机模式（自动清除功能）。 1-6 CS00BasicGuide.book Page 7 Tuesday, November 24, 2009 11:35 AM 使用本机之前墨盒随机附带的原装佳能墨盒可打印约 1,000 页稿件，纯正的佳能替换墨盒可打印约 2,000 页稿件。页数是基于 “ISO/IEC 19752”*，以默认打印浓度打印 A4 页面计算的。墨粉的消耗量因打印稿件的类型而异。若稿件里图形、表格或图表很多，则墨粉消耗量大，墨盒寿命就会缩短。更换墨盒时，必须使用本产品专用墨盒。要购买纯正的佳能替换墨盒，请与您所在地的佳能授权经销商联系，或拨打佳能服务热线。 * “ISO/IEC 19752”是 ISO （国际标准化组织）发布的有关 “单色电子照相印刷机和包含打印部件的多功能设备的墨盒出墨量确定方法”的全球标准。墨盒名称：Canon FX9 Cartridge 1-7 型号类型支持的佳能原装墨盒打印总量 MF4010 MF4012 附带 Canon FX9 S-Cartridge 约 1,000 页替换 Canon FX9 Cartridge 约 2,000 页 CS00BasicGuide.book Page 8 Tuesday, November 24, 2009 11:35 AM 墨盒的维护注意勿将墨盒置于火中。墨粉为易燃物。 1-8 使用本机之前 ● 墨盒应远离计算机屏幕、磁盘驱动器和软盘。墨盒内的磁铁可能会损坏这些物品。 ● 避开受高温、高湿度或温度快速变化影响的场所。 ● 墨盒暴露在直射阳光或明亮光线下的时间不应超过五分钟。 ● 将墨盒存放在专用保护袋内。准备将墨盒安装到本机时才打开保护袋。 ● 保存好墨盒的保护袋，以备今后重新包装和搬运时使用。 ● 勿将墨盒存放在含盐份的环境中，也勿存放在有喷雾剂等腐蚀气体的场所。 ● 非必要情况下请勿从本机中取出墨盒。 ● 请勿打开墨盒上的感光鼓保护盖。如果感光鼓表面曝光或损坏，则打印质量可能下降。 ● 拿墨盒时务必只握住其手柄，避免触摸到感光鼓保护盖。 ● 勿将墨盒直立放置，也勿倒置。如果墨盒内的墨粉结块，则即使摇晃墨盒，也可能无法摇散墨粉。 CS00BasicGuide.book Page 9 Tuesday, November 24, 2009 11:35 AM 定时设置设置睡眠模式使用本机之前本机闲置一段时间后，即自动进入睡眠模式。 1 2 3 1-9 按 [ 附加功能 ]。按[ ]或[ ] 选择，然后按 [OK]。按[ ]或[ ] 选择，然后按 [OK]。 CS00BasicGuide.book Page 10 Tuesday, November 24, 2009 11:35 AM 使用本机之前 4 5 按[ ]或[ ] 选择 , 然后按 [OK]。按[ ]或[ ] 选择所要的间隔时间，然后按 [OK]。间隔时间可设置为 3 到 30 分钟（增幅为 1 分钟）。您也可用数字键输入时间值。 6 按 [ 停止 / 复位 ] 返回待机模式。 1-10 CS00BasicGuide.book Page 11 Tuesday, November 24, 2009 11:35 AM 注释使用本机之前 - 要从睡眠模式中恢复，请按操作面板上的 [ 节能 ] 键。 - 要手动进入睡眠模式，请按操作面板上的 [ 节能 ] 键。 - 以下情况时本机不会进入睡眠模式： • 正在操作 • 正在处理 / 数据指示灯亮起或闪烁 • 显示屏上显示错误代码且错误指示灯闪烁 • 送纸盘中未装入纸张 • 手送纸盘中装入了纸张 • 本机发生卡纸 - 以下情况时本机结束睡眠模式： • 按操作面板上的 [ 节能 ] • 电脑发送了打印作业，打印开始 1-11 CS00BasicGuide.book Page 12 Tuesday, November 24, 2009 11:35 AM 使用本机之前 1-12 CS00BasicGuide.book Page 1 Tuesday, November 24, 2009 11:35 AM 稿件处理稿件处理稿件要求玻璃台板类型 - 尺寸（宽×长）最大 216 × 297 mm 重量最大 2 kg 数量 1张 *1 普通纸稿件很厚照片稿件很小（如，标记卡）特殊纸张（如，描图纸 *1，透明胶片 *1 等）书本（高度：最大 24 mm）复印透明稿件如描图纸或透明胶片时，请把稿件正面向下放置在玻璃台板上，再用一张普通白纸盖住。 ● 请在稿件上的胶水、墨水或修正液完全干了之后再将稿件放置在玻璃台板上。 2-1 CS00BasicGuide.book Page 2 Tuesday, November 24, 2009 11:35 AM 扫描区域 2 mm 2 mm 2 mm 2 mm 2-2 稿件处理请确保稿件的文本和图形落在下图所示的阴影区域中。注意：列出的页边宽度为近似值，实际使用时可能稍有差异。 CS00BasicGuide.book Page 3 Tuesday, November 24, 2009 11:35 AM 装入稿件抬起玻璃台盖。 2 将稿件正面向下放置。 3 将稿件和合适的纸张尺寸标记对齐。稿件处理 1 A4 B5 A5 A5 B5 A4 若稿件和任何纸张尺寸标记都不吻合，请将稿件的中心对准箭头标记。 2-3 CS00BasicGuide.book 4 Page 4 Tuesday, November 24, 2009 11:35 AM 轻轻关上玻璃台盖。稿件处理可开始扫描稿件。注意 - 盖上玻璃台盖时，请注意不要夹到手指，否则可能引起人身伤害。 - 不要大力向下压玻璃台盖，否则可能损坏玻璃台板并引起人身伤害。注释扫描结束后从玻璃台板上取下稿件。 2-4 CS00BasicGuide.book Page 1 Tuesday, November 24, 2009 11:35 AM 打印介质纸张要求打印介质送纸盘尺寸（宽×长）手送纸盘 A4, B5, A5, Executive, Envelope (COM10, Monarch, DL, ISO-C5), Oficio, Brazil-Oficio, Mexico-Oficio, Folio, Government-LTR, Government-LGL, Foolscap, 16K, LTR, LGL (76 × 127 至 216 × 356 mm) 重量 60 至 163 g/m2 数量最多 250 页（高度：最大 25 mm）最多 1 页类型普通纸、普通纸 L、重磅纸、重磅纸 H、透明胶片注释默认纸张尺寸为 A4。若要使用不同尺寸的纸张，您必须更改纸张尺寸设置。（请参阅 “设定纸张尺寸和类型”第 3- 7 页。） 3-1 CS00BasicGuide.book Page 2 Tuesday, November 24, 2009 11:35 AM 打印区域 6 mm 6 mm 5 mm 5 mm 3-2 打印介质阴影区域表示 A4 纸和信封的近似可打印区域。注意：列出的页边宽度为近似值，实际使用时可能稍有差异。 CS00BasicGuide.book Page 3 Tuesday, November 24, 2009 11:35 AM 打印介质纸张使用原则 ● 为防止卡纸，请勿使用下列纸张： - 皱褶或有折痕的纸张 - 卷曲或卷状纸张 - 铜版纸 - 撕裂的纸张 - 潮湿纸张 - 很薄的纸张 - 用热传递打印机打印过的纸张（请勿复印到反面。） ● 下列类型的纸张打印性能不佳： - 纹理粗糙的纸张 - 很光滑的纸张 - 亮光纸 ● 确保纸张上无灰尘、绒毛和油迹。 ● 大量购买纸张前请务必进行测试。 ● 使用前，请勿拆开纸张包装，并存放于平坦的表面。将开包的纸叠留在原有的包装中，并存放在荫凉、干燥的地方。 ● 纸张存放相对湿度应为：18°C-24°C，40%-60%。 ● 请只使用激光打印机专用的透明胶片。建议本机只使用佳能型透明胶片。 3-3 CS00BasicGuide.book Page 4 Tuesday, November 24, 2009 11:35 AM 装纸若要将纸张装入送纸盘，请参阅入门指南中的 “安装纸盘并进行装纸”。装入手送纸盘内在手送纸盘中逐一装入纸张。注释 1 打印介质 - 手送纸盘中纸张的输送优先于送纸盘中的纸张。 - 推荐使用的信封为 COM10、MONARCH、DL 和 ISO-C5。使用其它信封可能会影响到打印件的质量。 - 务必在打印机驱动程序中设定正确的纸张尺寸。（请参阅在线帮助。）将纸张导板向外拉开，使其比纸张的实际宽度稍稍宽一点。 3-4 CS00BasicGuide.book 2 Page 5 Tuesday, November 24, 2009 11:35 AM 设定纸张时，请将纸张打印面朝上装入手送纸盘。注释打印介质当您装入带有标识的纸张时，请将打印面（带有标识面）朝上，装入时使纸张的顶部先进入手送纸盘。装入信封时，请将信封打印面朝上并先将右边缘（即靠近邮票侧）装入手送纸盘。 3-5 CS00BasicGuide.book 3 Page 6 Tuesday, November 24, 2009 11:35 AM 滑动纸张导板使其匹配纸张的两侧。注释 4 打印介质如果纸张导板未调整到匹配纸张尺寸的位置，则打印件的质量将受到不良影响。指定您装入纸张的尺寸和类型。有关如何指定纸张尺寸和类型的详细信息，请参阅 “设定纸张尺寸和类型”第 3- 7 页。 3-6 CS00BasicGuide.book Page 7 Tuesday, November 24, 2009 11:35 AM 设定纸张尺寸和类型打印介质默认设置为和。装入其他尺寸和 / 或类型的纸张时，请按以下步骤更改设置。除了在步骤 3 和 6 中选择送纸盘和手送纸盘的操作步骤以外，送纸盘和手送纸盘的操作步骤相同。 1 2 3 3-7 按 [ 附加功能 ]。按[ ]或[ ] 选择 , 然后按 [OK]。按[ ]或[ ] 选择或，然后按 [OK]。 CS00BasicGuide.book Page 8 Tuesday, November 24, 2009 11:35 AM 打印介质 4 5 按[ ]或[ ] 选择 , 然后按 [OK]。按[ ]或[ ] 选择纸张尺寸，然后按 [OK]。 ,,,,,,
