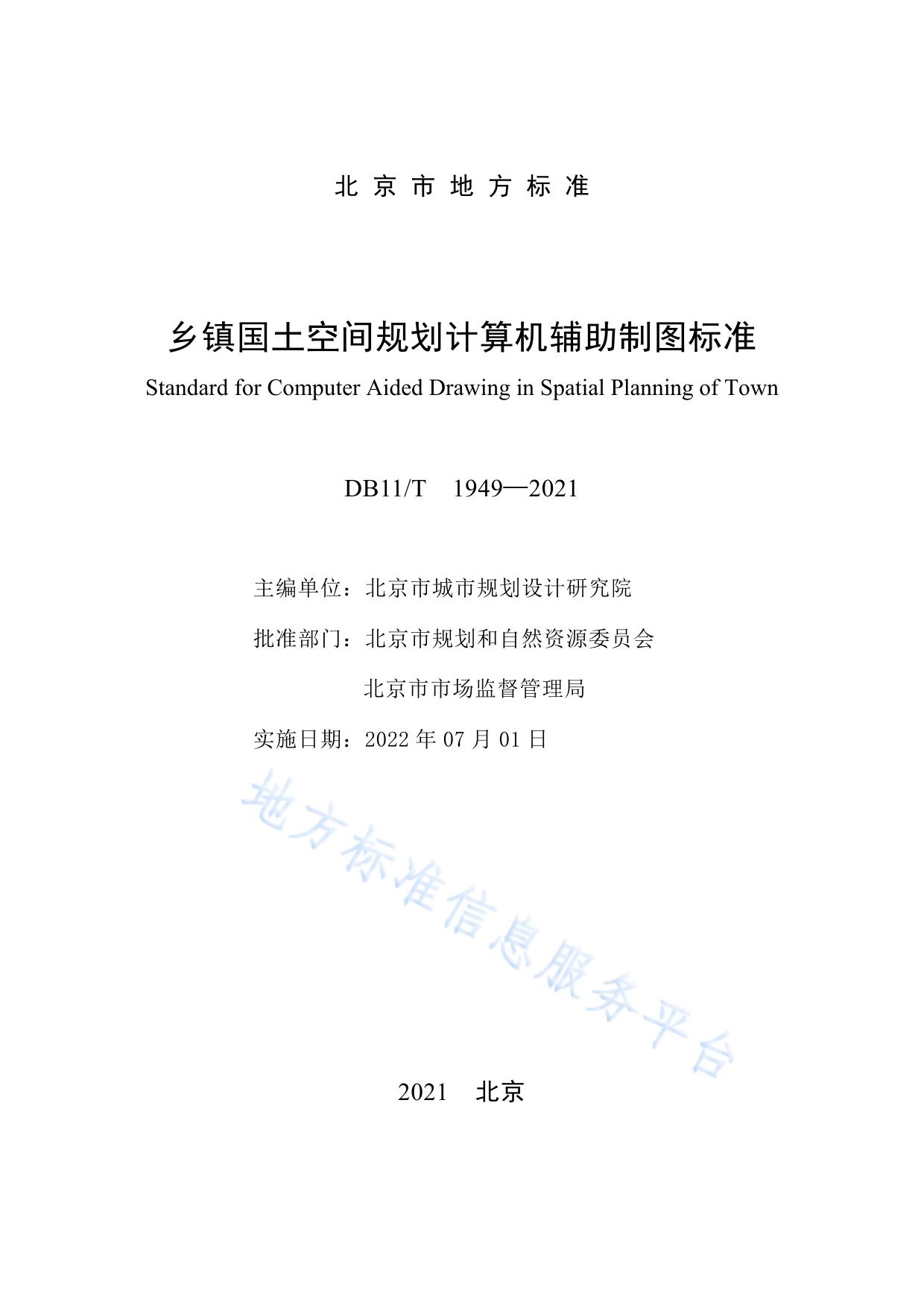

北京市地方标准 编号：DB11/T 1949—2021 乡镇国土空间规划计算机辅助制图标准 Standard for Computer Aided Drawing in Spatial Planning of Town 2021-12-30 发布 北京市规划和自然资源委员会 北 京 市 市 场 监 督 管 理 局 2022-07-01 实施 联合发布 北 京 市 地 方 标 准 乡镇国土空间规划计算机辅助制图标准 Standard for Computer Aided Drawing in Spatial Planning of Town DB11/T 1949—2021 主编单位：北京市城市规划设计研究院 批准部门：北京市规划和自然资源委员会 北京市市场监督管理局 实施日期：2022 年 07 月 01 日 2021 北京 前 言 为贯彻落实《北京城市总体规划（2016 年-2035 年）》实施，深化推进 北京市国土空间规划标准体系建设，按照《北京市“十三五”时期城乡规划 标准化工作规划》和北京市市场监督管理局《关于印发 2020 年北京市地方 标准制修订项目计划的通知》 （京质监发〔2020〕19 号）的要求，编制组在 广泛调查研究，认真总结实践经验，吸取科研成果，并在广泛征求意见的基 础上，对《城乡规划计算机辅助制图标准》DB11/T 997 进行了修订。 按照《中共北京市委 北京市人民政府 关于建立国土空间规划体系并 监督实施的实施意见》，北京市国土空间规划分为市、区、乡镇三级，总体 规划、详细规划、相关专项规划三类。国土空间总体规划包括城市总体规划、 分区规划（含亦庄新城规划）、乡镇域规划。本标准将根据乡镇国土空间规 划管理规定，对乡镇国土空间规划制图进行规范。本标准主要技术内容是： 1.总则；2.制图要求；3.图层命名；4.图例与符号。 本标准修订的主要技术内容是：1.修改了标准适用范围；2.细化了制图 要求；3.修改了图层命名规则；4.增加了本标准图层与乡镇规划数据、成果 图纸的对应关系；5.修改了图例符号的分类和样式。 本标准由北京市规划和自然资源委员会归口管理，北京市城乡规划标 准化办公室负责日常管理，北京市城市规划设计研究院负责具体技术内容 的解释。 （地址：北京市西城区南礼士路 60 号；邮政编码：100045；电子邮 箱: bjghyxx@163.com） 本标准执行过程中如有意见和建议，请寄送至北京市城乡规划标准化 办公室，以供今后修订时参考。 （电话：55595000，邮箱：bjbb3000@163.com） 本标准主编单位：北京市城市规划设计研究院 本标准主要起草人员：张晓东、何闽、吴运超、喻文承、王海洋、李晓 烨、路林、张尔薇、张铁军、赵捷、田芸、朱跃华、李垣、刘扬、叶文、盖 春英、常铭玮、杨东方、熊勇、孙丹、马瑞、李婷、徐彦峰、吴克捷、尹慧 君、田晓濛、何莲娜、孙道胜、孙子云、徐帅、宋浩然、刘郑伟、王崇烈、 李秀伟、董慧、程海青、李翔、丁国玉、黄鹏飞、张晓莉、陈骁、王珊珊、 王若冰、刘琳琳、李保奇、高超、游鸿、郭婧、王宝音、刘健、汪瑀 本标准主要审查人员：吴洪涛、龚威平、田志强、张永波、张帆、冯学 兵、刘济瑀 目 次 1 总则 ................................................................................................................................................ 1 2 制图要求 ......................................................................................................................................... 2 3 4 2.1 一般规定 .................................................................................................................................. 2 2.2 绘图基准 .................................................................................................................................. 2 2.3 底图要求 .................................................................................................................................. 2 2.4 图形绘制要求 ........................................................................................................................... 2 2.5 注记绘制要求 ........................................................................................................................... 3 2.6 图界绘制要求 ........................................................................................................................... 3 图层命名 ......................................................................................................................................... 4 3.1 图层命名规则 ........................................................................................................................... 4 3.2 基础数据图层命名 ................................................................................................................... 5 3.3 用地规划专题图图层命名 ........................................................................................................ 6 3.4 规划要素符号图层命名 ........................................................................................................... 8 图例与符号 ................................................................................................................................... 10 4.1 用地规划图例 ........................................................................................................................ 10 4.2 规划要素符号 ........................................................................................................................ 10 附录 A 规划分区图层命名与图例绘制规则 .................................................................................... 11 附录 B 用地分类图层命名与图例绘制规则 .................................................................................... 16 附录 C 控制分区图层命名与图例绘制规则 .................................................................................... 30 附录 D 规划要素符号图层命名与图例绘制规则 ............................................................................ 31 本规范用词说明 ................................................................................................................................. 54 引用标准名录 ..................................................................................................................................... 55 条文说明 ............................................................................................................................................ 56 CONTENTS 1 General Provisions .................................................................................................................................. 1 2 Drawing Requirements ............................................................................................................................ 2 3 4 2.1 Common Rules ................................................................................................................................. 2 2.2 Drawing Basis .................................................................................................................................. 2 2.3 Requirements for Base Map .............................................................................................................. 2 2.4 Requirements for Drawing ................................................................................................................ 2 2.5 Requirements for Drawing Label ...................................................................................................... 3 2.6 Requirements for Drawing Boundary ................................................................................................ 3 Rules for Naming Layers ......................................................................................................................... 4 3.1 General Rules for Naming Layers ..................................................................................................... 4 3.2 Rules for Naming Layers of Basic Data ............................................................................................ 5 3.3 Rules for Naming Layers of Land Use Planning ................................................................................ 6 3.4 Rules for Naming Layers of Planning Element Symbols .................................................................... 8 Legends and Symbols ............................................................................................................................ 10 4.1 Legends of Land Use Planning ........................................................................................................ 10 4.2 Symbols of Planning Elements ........................................................................................................ 10 Appendix A Naming & Legend Drawing Rules for Layers of Planning Zone ............................................. 11 Appendix B Naming & Legend Drawing Rules for Layers of Land Use Classification .............................. 16 Appendix C Naming & Legend Drawing Rules for Layers of Controlling Zone ......................................... 30 Appendix D Naming & Legend Drawing Rules for Layers of Planning Element Symbols ......................... 31 Explanation of Wording in this Standard...................................................................................................... 54 List of Quoted Standards ............................................................................................................................. 55 Explanation of Provisions ........................................................................................................................... 56 II 1 1.0.1 总 则 为规范北京市乡镇国土空间规划计算机辅助制图的技术质量，保障 北京市乡镇国土空间规划矢量成果整合与共享，制定本标准。 1.0.2 本标准针对乡镇国土空间规划在北京市国土空间规划体系中的定位 和乡镇国土空间规划相关编制技术要求，开展制图标准编制。本标准适用于 北京市市域范围内的国土空间总体规划中乡镇规划编制和管理所涉及的计 算机辅助制图。 1.0.3 北京市乡镇国土空间规划计算机辅助制图除应符合本标准外，尚应 符合国家及北京市现行有关标准的规定。 1 2 制 图 要 求 2.1 一 般 规 定 2.1.1 乡镇国土空间规划制图应首先确定其定位、时间和精度等三项绘图 基准。 2.1.2 乡镇国土空间规划图中叠加的底图应符合本标准第 2.3 节的规定。 2.1.3 乡镇国土空间规划图中图形绘制应符合本标准第 2.4 节的规定。 2.1.4 乡镇国土空间规划图中注记的绘制应符合本标准第 2.5 节的规定。 2.1.5 乡镇国土空间规划图中图形颜色应采用真彩色。 2.2 2.2.1 绘 图 基 准 乡镇国土空间规划图所使用的定位基准应采用北京地方平面坐标 系与北京地方高程系，且应与国家空间参考系建立联系。 2.2.2 乡镇国土空间规划图所使用的时间基准应采用公元纪年。 2.2.3 乡镇国土空间规划图所用长度单位应以米为单位，精确到小数点后 两位；面积单位应以平方米为单位，精确到小数点后两位。 2.3 2.3.1 底 图 要 求 乡镇国土空间规划图采用基本比例尺地形图数据作底图时，应符合 现行地方标准《基础测绘技术规程》DB11/T 407 的规定，宜采用 1:10,000 比例尺的底图，有条件地区可采用 1:2,000 比例尺的底图；地形图内容的颜 色应统一采用真彩色（91，91，91）表示。 2.3.2 含有底图的乡镇国土空间规划成果图应能清晰展现原有地形、地貌、 地物等地表要素。 2.4 2.4.1 图形绘制要求 乡镇国土空间规划图中图形绘制包括点状、线状、面状图形，图形 的绘制应符合数据库空间拓扑要求，图形不得自交，相邻面状图形不得重叠。 2.4.2 乡镇国土空间规划图中线状图形应为多段线或弧线，面状图形应为 若干条连续的线段或弧段围合而成的封闭图形。 2 2.4.3 乡镇国土空间规划图中点状、线状、面状图形的图面表达应符合本 标准第 4 章的规定。 2.4.4 乡镇国土空间规划图中同专业图形的符号不得重复。 2.5 2.5.1 注记绘制要求 乡镇国土空间规划图中点状图形注记以其左下角点为插入点，该点 应与点状图形位置重合。 2.5.2 乡镇国土空间规划图中线状图形注记以其左下角点为插入点，该点 应与线状图形中点重合。 2.5.3 乡镇国土空间规划图中面状图形注记以其左下角点为插入点，该点 应在面状图形内部。 2.6 图界绘制要求 2.6.1 乡镇国土空间规划图中图界应绘制成若干个封闭多边形。 2.6.2 乡镇国土空间规划图中图界线型宜用虚线或点划线绘制，线条粗细 可依据图纸比例自行设定。 3 3 图 层 命 名 3.1 图层命名规则 3.1.1 乡镇国土空间规划图中同一图层命名应保持结构一致，便于数据统 一管理。 3.1.2 乡镇国土空间规划图在地理信息系统软件（GIS）中图层命名应按图 3.1.2 使用字符、中文分段式结构，图层名称宜由“规划层级” “类别代码” “图层主题”三段式结构组成。 图 3.1.2 3.1.3 GIS 图层命名基本结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中图层命名应 按图 3.1.3 使用数字、字符与中文相混合的分段式结构，宜由“规划层级” “类别代码”“图层主题”“分类代码”和“中文说明”五段式结构组成。 图 3.1.3 3.1.4 CAD 图层命名基本结构图 乡镇国土空间规划图在地理信息系统软件（GIS）与计算机辅助设 计软件（CAD）之间命名转换应遵循要素信息的对应关系。 3.1.5 乡镇国土空间规划图中本标准图层的命名与乡镇规划数据库图层、 成果图纸目录对应关系可参照表 3.1.5。 表 3.1.5 本标准图层与乡镇规划数据库图层、成果图纸目录对照表 成果图纸目录 乡镇规划数据库图层 本标准图层 村庄布局规划图 村级行政区 表 A.1 村庄布局规划 两线三区规划图 两线三区 表 A.2 两线三区 乡镇国土空间规划分区图 国土空间规划分区 表 A.3 乡镇国土空间规划分区 用途管理复区规划图 生态保护红线 用途管理复区图层 乡镇管控单元划分图 无 国土用途规划分类图 国土用途规划分类 国土用途现状分类图 无 表 A.4 用途管理复区规划 表 A.5 乡镇管控单元划分 4 表 B.1 国土用地分类 续表 3.1.5 成果图纸目录 乡镇规划数据库图层 本标准图层 土地利用现状图 基期用地分类 表 B.2 土地利用现状 现状限制要素分析图 无 表 B.3 现状限制要素 生态要素现状及规划图 基期用地分类 表 B.4 生态要素 集中建设区外国有建设用地规 划图 集体产业用地规划图 表 B.5 集中建设区外国有建设 无 用地 无 表 B.6 集体产业用地 无 表 B.7 减量规划用地 海绵城市规划图 无 表 C.1 海绵城市规划 市政场站及廊道布局规划图 无 表 D.1 市政设施 无 表 D.2 交通设施 公共服务设施规划图 无 表 D.3 公共设施 景观与历史风貌保护区规划图 无 表 D.4 景观与历史风貌保护 综合防灾规划图 无 表 D.5 城市安全设施 绿地系统规划图 无 表 D.6 绿地系统 增减挂钩实施引导图（减量规 划图） 综合交通规划图（交通设施规 划图） 3.2 3.2.1 基础数据图层命名 乡镇国土空间规划图在地理信息系统软件（GIS）和计算机辅助设 计软件（CAD）中基础数据图层名称应按图 3.2.1 的结构命名。 图 3.2.1 3.2.2 基础图层命名结构图 乡镇国土空间规划图在地理信息系统软件（GIS）和计算机辅助设 计软件（CAD）中地形图和影像图等基础数据的图层命名和图层颜色设置宜 符合表 3.2.2 规定。 表 3.2.2 图层名称 基础数据图层命名与颜色设置规定 内容说明 颜色 （RGB） 0_DXT_地形图 存放地形图图层 91，91，91 0_YXT_影像图 存放影像图图层 0，0，0 5 3.3 3.3.1 用地规划专题图图层命名 乡镇国土空间规划图在地理信息系统软件（GIS）中规划分区图层 命名应按图 3.3.1 的结构命名。 图 3.3.1 3.3.2 GIS 中规划分区图层命名结构图 乡镇国土空间规划图在地理信息系统软件（GIS）中规划分区图层 命名应符合表 3.3.2 的规定。 表 3.3.2 GIS 中规划分区图层命名规定 规划分区图层 3.3.3 GIS 图层名称 村庄布局规划 XZ_A_村庄布局 两线三区 XZ_A_两线三区 乡镇国土空间规划分区 XZ_A_乡镇国土空间规划分区 用途管理复区规划 XZ_A_用途管理复区 乡镇管控单元划分 XZ_A_乡镇管控单元 乡镇国土空间规划图在计算机辅助设计软件（CAD）中规划分区线 框图层名称应按图 3.3.3 的结构命名。 图 3.3.3 3.3.4 CAD 中规划分区线框图层命名结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中规划分区线 框图层命名应符合本标准附录 A 中表 A.1、表 A.2、表 A.3、表 A.4、表 A.5 的规定。 3.3.5 乡镇国土空间规划图在计算机辅助设计软件（CAD）中规划分区填 充图层名称应按图 3.3.5 的结构命名。 图 3.3.5 3.3.6 CAD 中规划分区填充图层命名结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中规划分区填 充图层命名应符合本标准附录 A 中表 A.1、表 A.2、表 A.3、表 A.4、表 A.5 的规定。 6 3.3.7 乡镇国土空间规划图在地理信息系统软件（GIS）中用地分类图层 命名应按图 3.3.7 的结构命名。 图 3.3.7 3.3.8 GIS 中用地分类图层命名结构图 乡镇国土空间规划图在地理信息系统软件（GIS）中用地分类图层 命名应符合表 3.3.8 的规定。 表 3.3.8 GIS 中用地分类图层命名规定 用地分类图层 3.3.9 GIS 图层名称 国土用地分类 XZ_B_国土用地分类 土地利用现状 XZ_B_土地利用现状 现状限制要素 XZ_B_现状限制要素 生态要素 XZ_B_生态要素 集中建设区外国有建设用地 XZ_B_集中建设区外国有建设用地 集体产业用地 XZ_B_集体产业用地 减量规划用地 XZ_B_减量规划用地 乡镇国土空间规划图在计算机辅助设计软件（CAD）中用地分类线 框图层名称应按图 3.3.9 的结构命名。 图 3.3.9 3.3.10 CAD 中用地分类线框图层命名结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中用地分类线 框图层命名应符合本标准附录 B 中表 B.1、表 B.2、表 B.3、表 B.4、表 B.5、 表 B.6、表 B.7 的规定。 3.3.11 乡镇国土空间规划图在计算机辅助设计软件（CAD）中用地分类 填充图层名称应按图 3.3.11 的结构命名。 图 3.3.11 3.3.12 CAD 中用地分类填充图层命名结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中用地分类填 充图层命名应符合本标准附录 B 中表 B.1、表 B.2、表 B.3、表 B.4、表 B.5、 表 B.6、表 B.7 的规定。 7 3.3.13 乡镇国土空间规划图在地理信息系统软件（GIS）中控制分区图 层命名应按图 3.3.13 的结构命名。 图 3.3.13 3.3.14 GIS 中控制分区图层命名结构图 乡镇国土空间规划图在地理信息系统软件（GIS）中控制分区图 层命名应符合表 3.3.14 的规定。 表 3.3.14 GIS 中控制分区图层命名规定 控制分区图层 GIS 图层名称 海绵城市规划 3.3.15 XZ_C_海绵城市规划 乡镇国土空间规划图在计算机辅助设计软件（CAD）中控制分区线 框图层名称应按图 3.3.15 的结构命名。 图 3.3.15 3.3.16 CAD 中控制分区线框图层命名结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中控制分区线 框图层命名应符合本标准附录 C 中表 C.1 的规定。 3.3.17 乡镇国土空间规划图在计算机辅助设计软件（CAD）中控制分区填 充图层名称应按图 3.3.17 的结构命名。 图 3.3.17 3.3.18 CAD 中控制分区填充图层命名结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中控制分区填 充图层命名应符合本标准附录 C 中表 C.1 的规定。 3.4 3.4.1 规划要素符号图层命名 乡镇国土空间规划图中规划要素符号内容包括市政设施、交通设施、 公共设施、景观与历史风貌保护、城市安全设施、绿地系统。 3.4.2 乡镇国土空间规划图在地理信息系统软件（GIS）中规划要素符号图 层名称应按图 3.4.2 的结构命名。 8 图 3.4.2 3.4.3 GIS 中规划要素符号图层命名结构图 乡镇国土空间规划图在地理信息系统软件（GIS）中市政设施、交通 设施、公共设施、景观与历史风貌保护、城市安全设施和绿地系统规划要素 图层命名应符合表 3.4.3 的规定。 表 3.4.3 GIS 中规划要素图层命名规定 规划要素图层 3.4.4 GIS 图层名称 市政设施 XZ_FH_市政设施 交通设施 XZ_FH_交通设施 公共设施 XZ_FH_公共设施 景观与历史风貌保护 XZ_FH_景观与历史风貌保护 城市安全设施 XZ_FH_城市安全设施 绿地系统 XZ_FH_绿地系统 乡镇国土空间规划图在计算机辅助设计软件（CAD）中规划要素符 号图层名称应按图 3.4.4 的结构命名。 图 3.4.4 3.4.5 CAD 中规划要素符号图层命名结构图 乡镇国土空间规划图在计算机辅助设计软件（CAD）中市政设施规 划要素图层命名应符合本标准附录 D 中表 D.1 的规定。 3.4.6 乡镇国土空间规划图在计算机辅助设计软件（CAD）中交通设施规 划要素图层命名应符合本标准附录 D 中表 D.2 的规定。 3.4.7 乡镇国土空间规划图在计算机辅助设计软件（CAD）中公共设施规 划要素图层命名应符合本标准附录 D 中表 D.3 的规定。 3.4.8 乡镇国土空间规划图在计算机辅助设计软件（CAD）中景观与历史 风貌保护规划要素图层命名应符合本标准附录 D 中表 D.4 的规定。 3.4.9 乡镇国土空间规划图在计算机辅助设计软件（CAD）中城市安全设 施规划要素图层命名应符合本标准附录 D 中表 D.5 的规定。 3.4.10 乡镇国土空间规划图在计算机辅助设计软件（CAD）中绿地系统规 划要素图层命名应符合本标准附录 D 中表 D.6 的规定。 9 4 4.1 图例与符号 用地规划图例 4.1.1 村庄布局规划图例的绘制应符合本标准附录 A 中表 A.1 的规定。 4.1.2 两线三区图例的绘制应符合本标准附录 A 中表 A.2 的规定。 4.1.3 乡镇国土空间规划分区图例的绘制应符合本标准附录 A 中表 A.3 的规定。 4.1.4 用途管理复区规划图例的绘制应符合本标准附录 A 中表 A.4 的规 定。 4.1.5 乡镇管控单元划分图例的绘制应符合本标准附录 A 中表 A.5 的规 定。 4.1.6 国土用地分类图例的绘制应符合本标准附录 B 中表 B.1 的规定。 4.1.7 土地利用现状图例的绘制应符合本标准附录 B 中表 B.2 的规定。 4.1.8 现状限制要素图例的绘制应符合本标准附录 B 中表 B.3 的规定。 4.1.9 生态要素图例的绘制应符合本标准附录 B 中表 B.4 的规定。 4.1.10 集中建设区外国有建设用地图例的绘制应符合本标准附录 B 中表 B.5 的规定。 4.1.11 集体产业用地图例的绘制应符合本标准附录 B 中表 B.6 的规定。 4.1.12 减量规划用地图例的绘制应符合本标准附录 B 中表 B.7 的规定。 4.1.13 海绵城市规划图例的绘制应符合本标准附录 C 中表 C.1 的规定。 4.2 规划要素符号 4.2.1 市政设施符号的绘制宜符合本标准附录 D 中表 D.1 的规定。 4.2.2 交通设施符号的绘制宜符合本标准附录 D 中表 D.2 的规定。 4.2.3 公共设施符号的绘制宜符合本标准附录 D 中表 D.3 的规定。 4.2.4 景观与历史风貌保护符号的绘制宜符合本标准附录 D 中表 D.4 的规 定。 4.2.5 城市安全设施符号的绘制宜符合本标准附录 D 中表 D.5 的规定。 4.2.6 绿地系统符号的绘制宜符合本标准附录 D 中表 D.6 的规定。 10 附录 A 规划分区图层命名与图例绘制规则 表 A.1 村庄布局规划的图层名称与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 XZ_A_CZBJ_乡镇中心区 XZ_HA_CZBJ_乡镇中心区 XZ_A_CZBJ_乡镇其他组 XZ_HA_CZBJ_乡镇其他组 团 团 XZ_A_CZBJ_城镇集建型 XZ_HA_CZBJ_城镇集建型 村庄 村庄 XZ_A_CZBJ_整体搬迁型 XZ_HA_CZBJ_整体搬迁型 村庄 村庄 XZ_A_CZBJ_特色提升型 XZ_HA_CZBJ_特色提升型 村庄 村庄 XZ_A_CZBJ_整治完善型 XZ_HA_CZBJ_整治完善型 村庄 村庄 XZ_A_CZBJ_保留村庄居 民点的空间边界 XZ_A_CZBJ_搬迁村庄的 安置用地边界 乡镇中心区 — (RGB) 255,93,93 185,185,185 城镇集建型村庄 255,143,132 整体搬迁型村庄 211,255,190 特色提升型村庄 34,162,249 整治完善型村庄 255,211,128 保留村庄居民点 192,0,0 边框 搬迁村庄的安置 用地边界 11 颜色 乡镇其他组团 的空间边界 — 图例 透明底色 192,0,0 点划线 边框 透明底色 表 A.2 两线三区的图层名称与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 图例 颜色 (RGB) XZ_A_LXSQ_集中建设区 XZ_HA_LXSQ_集中建设区 集中建设区 246,197,104 XZ_A_LXSQ_限制建设区 XZ_HA_LXSQ_限制建设区 限制建设区 255,235,176 XZ_A_LXSQ_生态控制区 XZ_HA_LXSQ_生态控制区 生态控制区 112,168,0 XZ_A_LXSQ_生态保护红 XZ_HA_LXSQ_生态保护红线 线区 区 XZ_A_LXSQ_永久基本农 田 XZ_HA_LXSQ_永久基本农田 12 生态保护红 其 线区 中 永久基本农 田 38,115,0 191,219,164 表 A.3 乡镇国土空间规划分区的图层名称与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 XZ_A_GTKJGHFQ_城镇建 XZ_HA_GTKJGHFQ_城镇建设 设用地 用地 XZ_A_GTKJGHFQ_村庄建 XZ_HA_GTKJGHFQ_村庄建设 设用地 用地 XZ_A_GTKJGHFQ_战略留 XZ_HA_GTKJGHFQ_战略留白 白用地 用地 图例 颜色 (RGB) 城镇建设用地 245,140,140 村庄建设用地 255,255,127 0,0,0 边框 战略留白用地 235,235,235 底色 0,0,0 底纹 170,0,130 虚线边 XZ_A_GTKJGHFQ_有条件 XZ_HA_GTKJGHFQ_有条件建 建设区 设区 有条件建设区 框 255,210,125 底色 210,90,90 底纹 XZ_A_GTKJGHFQ_对外交 XZ_HA_GTKJGHFQ_对外交通 通用地 用地 XZ_A_GTKJGHFQ_对外交 XZ_HA_GTKJGHFQ_对外交通 对外交通设施用 通设施用地 设施用地 地 XZ_A_GTKJGHFQ_特殊及 XZ_HA_GTKJGHFQ_特殊及其 特殊及其他建设 其他建设用地 他建设用地 用地 XZ_A_GTKJGHFQ_水域保 XZ_HA_GTKJGHFQ_水域保护 护区 区 XZ_A_GTKJGHFQ_永久基 XZ_HA_GTKJGHFQ_永久基本 永久基本农田保 本农田保护区 农田保护区 护区 XZ_A_GTKJGHFQ_林草保 XZ_HA_GTKJGHFQ_林草保护 护区 区 XZ_A_GTKJGHFQ_生态混 XZ_HA_GTKJGHFQ_生态混合 合区 区 XZ_A_GTKJGHFQ_自然保 XZ_HA_GTKJGHFQ_自然保留 留地 地 XZ_A_GTKJGHFQ_城乡建 XZ_HA_GTKJGHFQ_城乡建设 城乡建设用地内 设用地内主次干道 用地内主次干道 主次干道 13 对外交通用地 水域保护区 255,255,255 63,111,127 102,178,204 90,220,255 164,235,115 林草保护区 10,126,17 生态混合区 50,195,65 自然保留地 200,255,190 255,255,255 表 A.4 用途管理复区规划的图层名称与图例绘制规则 CAD 图层名称 内容说明 XZ_A_YTGLFQ_生态保护红线 生态保护红线 XZ_A_YTGLFQ_自然保护区 自然保护区 XZ_A_YTGLFQ_风景名胜区 风景名胜区 XZ_A_YTGLFQ_水源保护地 水源保护地 XZ_A_YTGLFQ_水域管理线 水域管理线 图例 颜色 (RGB) 255,0,0 边框 透明底色 0,176,80 边框 透明底色 192,0,0 边框 透明底色 0,112,255 边框 透明底色 0,175,220 点划线边框 透明底色 127,127,127 点划线边 XZ_A_YTGLFQ_交通廊道控制线 交通廊道控制线 框 透明底色 XZ_A_YTGLFQ_市政廊道控制线 市政廊道控制线 XZ_A_YTGLFQ_历史文化保护控制 线紫线内 XZ_A_YTGLFQ_历史文化保护控制 线紫线外 XZ_A_YTGLFQ_历史文化保护控制 线地下文物埋藏区 紫线范围 历史 文化 历史文化保护控 保护 制线除紫线以外 控制 的控制范围 线 地下文物埋藏区 0,0,255 点划线边框 透明底色 191,0,255 边框 透明底色 255,105,180 边框 透明底色 0,0,0 边框 透明底色 164,235,115 点划线边 XZ_A_YTGLFQ_耕地保有量储备区 耕地保有量储备区 框 透明底色 XZ_A_YTGLFQ_各类公园 各类公园 XZ_A_YTGLFQ_村庄居民点 村庄居民点 56,87,35 边框 透明底色 191,144,0 边框 透明底色 14 表 A.5 乡镇管控单元划分的图层名称与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 街区 图例 颜色 (RGB) XZ_A_XZGKDY_街区 XZ_HA_XZGKDY_街区 XZ_A_XZGKDY_集中建设 XZ_HA_XZGKDY_集中建设 区 区 XZ_A_XZGKDY_生态片区 XZ_HA_XZGKDY_生态片区 生态片区 90,167,1 XZ_A_XZGKDY_农业片区 XZ_HA_XZGKDY_农业片区 农业片区 254,255,115 XZ_A_XZGKDY_休闲游憩 XZ_HA_XZGKDY_休闲游憩 片区 片区 休闲游憩片区 208,255,115 集中建设区 251,229,214 透明底色 0,0,0 底纹 注：可根据图面效果自行确定透明度，标明镇界、镇区界、村界以及图面范围内的区界和新城界。如有其 他功能类型的片区，可自行确定图例颜色。 15 附录 B 用地分类图层命名与图例绘制规则 表 B.1 国土用地分类的图层命名与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 图例 颜色 (RGB) XZ_B_GTYDFL_01_耕地 XZ_HB_GTYDFL_01_耕地 01_耕地 178,204,102 XZ_B_GTYDFL_0101_水田 XZ_HB_GTYDFL_0101_水田 0101_水田 143,173,57 XZ_B_GTYDFL_0102_水浇 XZ_HB_GTYDFL_0102_水浇 地 地 0102_水浇地 178,204,102 XZ_B_GTYDFL_0103_旱地 XZ_HB_GTYDFL_0103_旱地 0103_旱地 198,218,142 XZ_B_GTYDFL_02_园地 XZ_HB_GTYDFL_02_园地 02_园地 191,233,170 XZ_B_GTYDFL_0201_果园 XZ_HB_GTYDFL_0201_果园 0201_果园 191,233,170 XZ_B_GTYDFL_0204_其他 XZ_HB_GTYDFL_0204_其他 园地 园地 0204_其他园地 168,225,139 XZ_B_GTYDFL_03_林地 XZ_HB_GTYDFL_03_林地 XZ_B_GTYDFL_0301_乔木 XZ_HB_GTYDFL_0301_乔木 林地 林地 XZ_B_GTYDFL_0302_竹林 XZ_HB_GTYDFL_0302_竹林 地 地 XZ_B_GTYDFL_0303_灌木 XZ_HB_GTYDFL_0303_灌木 林地 林地 XZ_B_GTYDFL_0304_其他 XZ_HB_GTYDFL_0304_其他 林地 林地 XZ_B_GTYDFL_04_草地 03_林地 0,153,0 0301_乔木林地 0,153,0 0302_竹林地 13,163,24 0303_灌木林地 104,177,103 0304_其他林地 104,177,103 XZ_HB_GTYDFL_04_草地 04_草地 205,245,122 XZ_B_GTYDFL_0401_天然 XZ_HB_GTYDFL_0401_天然 0401_天然牧草 牧草地 牧草地 地 XZ_B_GTYDFL_0402_人工 XZ_HB_GTYDFL_0402_人工 0402_人工牧草 牧草地 牧草地 地 16 205,245,122 205,245,122 续表 B.1 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_GTYDFL_0403_其他 XZ_HB_GTYDFL_0403_其他 草地 草地 XZ_B_GTYDFL_05_湿地 XZ_HB_GTYDFL_05_湿地 XZ_B_GTYDFL_0501_森林 XZ_HB_GTYDFL_0501_森林 沼泽 沼泽 XZ_B_GTYDFL_0502_灌丛 XZ_HB_GTYDFL_0502_灌丛 沼泽 沼泽 XZ_B_GTYDFL_0503_沼泽 XZ_HB_GTYDFL_0503_沼泽 草地 草地 XZ_B_GTYDFL_0504_其他 XZ_HB_GTYDFL_0504_其他 0504_其他沼泽 沼泽地 沼泽地 地 XZ_B_GTYDFL_0506_内陆 XZ_HB_GTYDFL_0506_内陆 滩涂 滩涂 XZ_B_GTYDFL_06_农业设 XZ_HB_GTYDFL_06_农业设 06_农业设施建 施建设用地 施建设用地 设用地 XZ_B_GTYDFL_0601_乡村 XZ_HB_GTYDFL_0601_乡村 0601_乡村道路 道路用地 道路用地 用地 XZ_B_GTYDFL_0602_种植 XZ_HB_GTYDFL_0602_种植 0602_种植设施 设施建设用地 设施建设用地 建设用地 XZ_B_GTYDFL_0603_畜禽 XZ_HB_GTYDFL_0603_畜禽 0603_畜禽养殖 养殖设施建设用地 养殖设施建设用地 设施建设用地 XZ_B_GTYDFL_0604_水产 XZ_HB_GTYDFL_0604_水产 0604_水产养殖 养殖设施建设用地 养殖设施建设用地 设施建设用地 XZ_B_GTYDFL_07_居住用 XZ_HB_GTYDFL_07_居住用 地 地 XZ_B_GTYDFL_0701_城镇 XZ_HB_GTYDFL_0701_城镇 0701_城镇住宅 住宅用地 住宅用地 用地 XZ_B_GTYDFL_0702_城镇 XZ_HB_GTYDFL_0702_城镇 0702_城镇社区 社区服务设施用地 社区服务设施用地 服务设施用地 XZ_B_GTYDFL_0703_农村 XZ_HB_GTYDFL_0703_农村 0703_农村宅基 宅基地 宅基地 地 XZ_B_GTYDFL_0704_农村 XZ_HB_GTYDFL_0704_农村 0704_农村社区 社区服务设施用地 社区服务设施用地 服务设施用地 17 图例 颜色 (RGB) 0403_其他草地 205,245,122 05_湿地 101,205,170 0501_森林沼泽 101,205,170 0502_灌丛沼泽 154,222,199 0503_沼泽草地 152,224,181 0506_内陆滩涂 07_居住用地 171,227,208 164,211,216 216,215,159 255,255,255 216,215,159 216,215,159 216,215,159 255,191,0 255,255,45 245,132,96 255,211,128 245,132,96 续表 B.1 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_GTYDFL_08_公共管 XZ_HB_GTYDFL_08_公共管 08_公共管理与 理与公共服务用地 理与公共服务用地 公共服务用地 XZ_B_GTYDFL_0801_机关 XZ_HB_GTYDFL_0801_机关 0801_机关团体 团体用地 团体用地 用地 XZ_B_GTYDFL_0802_科研 XZ_HB_GTYDFL_0802_科研 用地 用地 XZ_B_GTYDFL_0803_文化 XZ_HB_GTYDFL_0803_文化 用地 用地 XZ_B_GTYDFL_0804_教育 XZ_HB_GTYDFL_0804_教育 用地 用地 XZ_B_GTYDFL_0805_体育 XZ_HB_GTYDFL_0805_体育 用地 用地 XZ_B_GTYDFL_0806_医疗 XZ_HB_GTYDFL_0806_医疗 0806_医疗卫生 卫生用地 卫生用地 用地 XZ_B_GTYDFL_0807_社会 XZ_HB_GTYDFL_0807_社会 0807_社会福利 福利用地 福利用地 用地 XZ_B_GTYDFL_09_商业服 XZ_HB_GTYDFL_09_商业服 09_商业服务业 务业用地 务业用地 用地 XZ_B_GTYDFL_0901_商业 XZ_HB_GTYDFL_0901_商业 用地 用地 XZ_B_GTYDFL_0902_商务 XZ_HB_GTYDFL_0902_商务 0902_商务金融 金融用地 金融用地 用地 XZ_B_GTYDFL_0903_娱乐 XZ_HB_GTYDFL_0903_娱乐 0903_娱乐康体 康体用地 康体用地 用地 XZ_B_GTYDFL_0904_其他 XZ_HB_GTYDFL_0904_其他 0904_其他商业 商业服务业用地 商业服务业用地 服务业用地 XZ_B_GTYDFL_10_工矿用 XZ_HB_GTYDFL_10_工矿用 地 地 XZ_B_GTYDFL_1001_工业 XZ_HB_GTYDFL_1001_工业 用地 用地 XZ_B_GTYDFL_1002_采矿 XZ_HB_GTYDFL_1002_采矿 用地 用地 XZ_B_GTYDFL_11_仓储用 XZ_HB_GTYDFL_11_仓储用 地 地 18 图例 颜色 (RGB) 255,0,255 255,0,255 0802_科研用地 230,0,92 0803_文化用地 255,127,0 0804_教育用地 255,133,201 0805_体育用地 0,165,124 0901_商业用地 255,127,126 255,159,127 255,0,0 255,63,0 255,0,0 255,127,0 255,0,0 10_工矿用地 164,112,86 1001_工业用地 187,150,116 1002_采矿用地 158,108,84 11_仓储用地 135,97,211 续表 B.1 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_GTYDFL_1101_物流 XZ_HB_GTYDFL_1101_物流 1101_物流仓储 仓储用地 仓储用地 用地 XZ_B_GTYDFL_1102_储备 XZ_HB_GTYDFL_1102_储备 1102_储备库用 库用地 库用地 地 XZ_B_GTYDFL_12_交通运 XZ_HB_GTYDFL_12_交通运 12_交通运输用 输用地 输用地 地 XZ_B_GTYDFL_1201_铁路 XZ_HB_GTYDFL_1201_铁路 用地 用地 XZ_B_GTYDFL_1202_公路 XZ_HB_GTYDFL_1202_公路 用地 用地 XZ_B_GTYDFL_1203_机场 XZ_HB_GTYDFL_1203_机场 用地 用地 XZ_B_GTYDFL_1204_港口 XZ_HB_GTYDFL_1204_港口 1204_港口码头 码头用地 码头用地 用地 XZ_B_GTYDFL_1205_管道 XZ_HB_GTYDFL_1205_管道 1205_管道运输 运输用地 运输用地 用地 XZ_B_GTYDFL_1206_城市 XZ_HB_GTYDFL_1206_城市 1206_城市轨道 轨道交通用地 轨道交通用地 交通用地 XZ_B_GTYDFL_1207_城镇 XZ_HB_GTYDFL_1207_城镇 1207_城镇道路 道路用地 道路用地 用地 XZ_B_GTYDFL_1208_交通 XZ_HB_GTYDFL_1208_交通 1208_交通场站 场站用地 场站用地 用地 XZ_B_GTYDFL_1209_其他 XZ_HB_GTYDFL_1209_其他 1209_其他交通 交通设施用地 交通设施用地 设施用地 XZ_B_GTYDFL_13_公用设 XZ_HB_GTYDFL_13_公用设 13_公用设施用 施用地 施用地 地 XZ_B_GTYDFL_1301_供水 XZ_HB_GTYDFL_1301_供水 用地 用地 XZ_B_GTYDFL_1302_排水 XZ_HB_GTYDFL_1302_排水 用地 用地 XZ_B_GTYDFL_1303_供电 XZ_HB_GTYDFL_1303_供电 用地 用地 XZ_B_GTYDFL_1304_供燃 XZ_HB_GTYDFL_1304_供燃 1304_供燃气用 气用地 气用地 地 19 图例 颜色 (RGB) 135,97,211 153,153,255 183,183,183 1201_铁路用地 209,201,211 1202_公路用地 255,255,255 1203_机场用地 102,153,204 102,204,178 153,153,153 209,201,211 255,255,255 209,201,211 209,201,211 0,99,128 1301_供水用地 0,99,128 1302_排水用地 0,99,128 1303_供电用地 0,99,128 0,99,128 续表 B.1 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_GTYDFL_1305_供热 XZ_HB_GTYDFL_1305_供热 用地 用地 XZ_B_GTYDFL_1306_通信 XZ_HB_GTYDFL_1306_通信 用地 用地 XZ_B_GTYDFL_1307_邮政 XZ_HB_GTYDFL_1307_邮政 用地 用地 XZ_B_GTYDFL_1308_广播 XZ_HB_GTYDFL_1308_广播 1308_广播电视 电视设施用地 电视设施用地 设施用地 XZ_B_GTYDFL_1309_环卫 XZ_HB_GTYDFL_1309_环卫 用地 用地 XZ_B_GTYDFL_1310_消防 XZ_HB_GTYDFL_1310_消防 用地 用地 XZ_B_GTYDFL_1311_干渠 图例 颜色 (RGB) 1305_供热用地 0,99,128 1306_通信用地 0,99,128 1307_邮政用地 0,99,128 0,99,128 1309_环卫用地 0,99,128 1310_消防用地 0,99,128 XZ_HB_GTYDFL_1311_干渠 1311_干渠 0,99,128 XZ_B_GTYDFL_1312_水工 XZ_HB_GTYDFL_1312_水工 1312_水工设施 设施用地 设施用地 用地 XZ_B_GTYDFL_1313_其他 XZ_HB_GTYDFL_1313_其他 1313_其他公用 公用设施用地 公用设施用地 设施用地 XZ_B_GTYDFL_14_绿地与 XZ_HB_GTYDFL_14_绿地与 14_绿地与开敞 开敞空间用地 开敞空间用地 空间用地 XZ_B_GTYDFL_1401_公园 XZ_HB_GTYDFL_1401_公园 绿地 绿地 XZ_B_GTYDFL_1402_防护 XZ_HB_GTYDFL_1402_防护 绿地 绿地 XZ_B_GTYDFL_1403_广场 XZ_HB_GTYDFL_1403_广场 用地 用地 XZ_B_GTYDFL_1404_城市 XZ_HB_GTYDFL_1404_城市 水面 水面 XZ_B_GTYDFL_15_特殊用 XZ_HB_GTYDFL_15_特殊用 地 地 XZ_B_GTYDFL_1501_军事 XZ_HB_GTYDFL_1501_军事 设施 设施 XZ_B_GTYDFL_1502_使领 XZ_HB_GTYDFL_1502_使领 1502_使领馆用 馆用地 馆用地 地 XZ_B_GTYDFL_1503_宗教 XZ_HB_GTYDFL_1503_宗教 用地 用地 20 0,99,128 0,99,128 0,200,0 1401_公园绿地 0,255,0 1402_防护绿地 20,141,74 1403_广场用地 172,255,207 1404_城市水面 51,142,192 15_特殊用地 133,145,86 1501_军事设施 133,145,86 1503_宗教用地 102,178,204 255,159,100 续表 B.1 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_GTYDFL_1504_文物 XZ_HB_GTYDFL_1504_文物 1504_文物古迹 古迹用地 古迹用地 用地 XZ_B_GTYDFL_1505_监教 XZ_HB_GTYDFL_1505_监教 1505_监教场所 场所用地 场所用地 用地 XZ_B_GTYDFL_1506_殡葬 XZ_HB_GTYDFL_1506_殡葬 用地 用地 XZ_B_GTYDFL_1507_其他 XZ_HB_GTYDFL_1507_其他 1507_其他特殊 特殊用地 特殊用地 用地 XZ_B_GTYDFL_16_留白用 XZ_HB_GTYDFL_16_留白用 地 地 XZ_B_GTYDFL_1601_战略 XZ_HB_GTYDFL_1601_战略 1601_战略留白 留白用地 留白用地 用地 XZ_B_GTYDFL_1602_待深 XZ_HB_GTYDFL_1602_待深 1602_待深入研 入研究用地 入研究用地 究用地 XZ_B_GTYDFL_17_陆地水 XZ_HB_GTYDFL_17_陆地水 域 域 XZ_B_GTYDFL_1701_河流 XZ_HB_GTYDFL_1701_河流 水面 水面 XZ_B_GTYDFL_1702_湖泊 XZ_HB_GTYDFL_1702_湖泊 水面 水面 XZ_B_GTYDFL_1703_水库 XZ_HB_GTYDFL_1703_水库 水面 水面 XZ_B_GTYDFL_1704_坑塘 XZ_HB_GTYDFL_1704_坑塘 水面 水面 XZ_B_GTYDFL_1705_沟渠 XZ_HB_GTYDFL_1705_沟渠 XZ_B_GTYDFL_23_其他土 XZ_HB_GTYDFL_23_其他土 地 地 XZ_B_GTYDFL_2301_空闲 XZ_HB_GTYDFL_2301_空闲 地 地 XZ_B_GTYDFL_2302_田坎 XZ_HB_GTYDFL_2302_田坎 XZ_B_GTYDFL_2303_田间 XZ_HB_GTYDFL_2303_田间 道 道 21 1506_殡葬用地 16_留白用地 图例 颜色 (RGB) 0,255,0 186,183,51 0,52,168 163,175,121 153,76,95 188,122,138 153,76,95 17_陆地水域 51,142,192 1701_河流水面 51,142,192 1702_湖泊水面 51,142,192 1703_水库水面 51,142,192 1704_坑塘水面 51,142,192 1705_沟渠 51,142,192 23_其他土地 238,238,238 2301_空闲地 238,238,238 2302_田坎 238,238,238 2303_田间道 238,238,238 续表 B.1 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_GTYDFL_2306_裸土 XZ_HB_GTYDFL_2306_裸土 地 地 XZ_B_GTYDFL_2307_裸岩 XZ_HB_GTYDFL_2307_裸岩 2307_裸岩石砾 石砾地 石砾地 地 22 2306_裸土地 图例 颜色 (RGB) 238,238,238 238,238,238 表 B.2 土地利用现状的图层命名与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_TDLYXZ_耕地 XZ_HB_TDLYXZ_耕地 耕地 XZ_B_TDLYXZ_园地 XZ_HB_TDLYXZ_园地 园地 XZ_B_TDLYXZ_林地 XZ_HB_TDLYXZ_林地 林地 XZ_B_TDLYXZ_牧草地 XZ_HB_TDLYXZ_牧草地 牧草地 XZ_B_TDLYXZ_设施农 XZ_HB_TDLYXZ_设施农用 用地 地 XZ_B_TDLYXZ_农村道 路 XZ_B_TDLYXZ_坑塘水 面 设施农用地 — 农村道路 XZ_HB_TDLYXZ_坑塘水面 坑塘水面 XZ_B_TDLYXZ_农田水 XZ_HB_TDLYXZ_农田水利 利用地 用地 农田水利用地 图例 颜色 (RGB) 245,255,125 底色 130,130,130 底纹 175,255,150 底色 130,130,130 底纹 120,220,120 底色 130,130,130 底纹 210,255,115 底色 130,130,130 底纹 65,225,210 底色 130,130,130 底纹 不依比例尺 205,120,100 115,225,255 底色 130,130,130 底纹 70,130,180 底色 130,130,130 底纹 农田水利用地 不依比例尺 线型 70,130,180 — 田坎 168,168,0 XZ_HB_TDLYXZ_城镇用地 城镇用地 XZ_B_TDLYXZ_农村居 XZ_HB_TDLYXZ_农村居民 农村居民点用 245,140,140 底色 民点用地 点用地 地 130,130,130 底纹 XZ_HB_TDLYXZ_采矿用地 采矿用地 XZ_B_TDLYXZ_其他独 XZ_HB_TDLYXZ_其他独立 其他独立建设 210,160,120 底色 立建设用地 建设用地 用地 130,130,130 底纹 XZ_HB_TDLYXZ_铁路用地 铁路用地 — 铁路用地线型 XZ_HB_TDLYXZ_公路用地 公路用地 XZ_B_TDLYXZ_农田水 利用地线 XZ_B_TDLYXZ_田坎 XZ_B_TDLYXZ_城镇用 地 XZ_B_TDLYXZ_采矿用 地 XZ_B_TDLYXZ_铁路用 地 XZ_B_TDLYXZ_铁路用 地线 XZ_B_TDLYXZ_公路用 地 — 23 220,100,120 底色 130,130,130 底纹 210,160,120 底色 130,130,130 底纹 250,150,50 底色 130,130,130 底纹 0,0,0 底色 255,255,255 底纹 250,150,50 底色 130,130,130 底纹 续表 B.2 CAD 图层名称 内容说明 线框图层 XZ_B_TDLYXZ_公路用 地线 1 XZ_B_TDLYXZ_公路用 地线 2 填充图层 — 公路用地线型 — 公路用地线型 XZ_B_TDLYXZ_民用机 XZ_HB_TDLYXZ_民用机场 场用地 用地 XZ_B_TDLYXZ_港口码 XZ_HB_TDLYXZ_港口码头 头用地 用地 XZ_B_TDLYXZ_管道运 XZ_HB_TDLYXZ_管道运输 输用地 用地 XZ_B_TDLYXZ_管道运 输用地线 XZ_B_TDLYXZ_水库水 面 — XZ_HB_TDLYXZ_水库水面 XZ_B_TDLYXZ_水工建 XZ_HB_TDLYXZ_水工建筑 筑用地 用地 XZ_B_TDLYXZ_水工建 筑用地线 — 民用机场用地 港口码头用地 管道运输用地 管道运输用地 线型 水库水面 水工建筑用地 图例 颜色 (RGB) 不依比例尺 250,150,50 依比例尺 250,150,50 250,150,50 底色 130,130,130 底纹 250,150,50 底色 130,130,130 底纹 250,150,50 底色 130,130,130 底纹 不依比例尺 235,215,150 底色 0,0,0 底纹 115,225,255 底色 130,130,130 底纹 225,115,255 底色 130,130,130 底纹 水工建筑用地 不依比例尺 线型 225,115,255 XZ_B_TDLYXZ_风景名 XZ_HB_TDLYXZ_风景名胜 风景名胜设施 220,110,150 底色 胜设施用地 设施用地 用地 130,130,130 底纹 XZ_HB_TDLYXZ_特殊用地 特殊用地 XZ_B_TDLYXZ_盐田 XZ_HB_TDLYXZ_盐田 盐田 XZ_B_TDLYXZ_水域 XZ_HB_TDLYXZ_水域 水域 XZ_B_TDLYXZ_水域线 — 水域线型 XZ_B_TDLYXZ_滩涂 XZ_HB_TDLYXZ_滩涂 滩涂 XZ_B_TDLYXZ_自然保 XZ_HB_TDLYXZ_自然保留 留地 地 XZ_B_TDLYXZ_特殊用 地 自然保留地 24 220,110,150 底色 130,130,130 底纹 220,110,150 底色 130,130,130 底纹 115,225,255 底色 130,130,130 底纹 不依比例尺 115,225,255 115,225,255 底色 130,130,130 底纹 180,180,180 底色 130,130,130 底纹 表 B.3 现状限制要素的图层命名与图例绘制规则 CAD 图层名称 类 内容说明 别 线框图层 填充图层 XZ_B_XZXZYS_河湖 XZ_HB_XZXZYS_河湖 湿地 湿地 XZ_B_XZXZYS_水源 XZ_HB_XZXZYS_水源 保护 保护 XZ_B_XZXZYS_绿化 XZ_HB_XZXZYS_绿化 资 保护 保护 源 XZ_B_XZXZYS_农地 XZ_HB_XZXZYS_农地 保 保护 保护 护 XZ_B_XZXZYS_文物 XZ_HB_XZXZYS_文物 保护 保护 XZ_B_XZXZYS_地质 XZ_HB_XZXZYS_地质 地质遗迹与矿产保 遗迹与矿产保护 遗迹与矿产保护 护 XZ_B_XZXZYS_城镇 XZ_HB_XZXZYS_城镇 绿化 绿化 XZ_B_XZXZYS_地下 XZ_HB_XZXZYS_地下 水超采 水超采 XZ_B_XZXZYS_洪涝 XZ_HB_XZXZYS_洪涝 调蓄 调蓄 XZ_B_XZXZYS_水土 XZ_HB_XZXZYS_水土 流失与地质灾害防 流失与地质灾害防 治 治 XZ_B_XZXZYS_地震 XZ_HB_XZXZYS_地震 风险 风险 XZ_B_XZXZYS_平原 XZ_HB_XZXZYS_平原 平原区工程地质条 区工程地质条件 区工程地质条件 件 XZ_B_XZXZYS_污染 XZ_HB_XZXZYS_污染 物集中处理设施防 物集中处理设施防 护 护 XZ_B_XZXZYS_电磁 XZ_HB_XZXZYS_电磁 辐射设施（民用） 辐射设施（民用） 防护 防护 XZ_B_XZXZYS_市政 XZ_HB_XZXZYS_市政 基础设施防护 基础设施防护 XZ_B_XZXZYS_噪声 XZ_HB_XZXZYS_噪声 污染防护 污染防护 图例 颜色 (RGB) 河湖湿地 0,97,0 水源保护 101,205,170 绿化保护 141,184,0 农地保护 203,222,0 文物保护 255,170,0 255,221,0 城镇绿化 89,148,0 地下水超采 255,123,0 洪涝调蓄 水土流失与地质灾 害防治 地震风险 0,0,255 103,0,237 255,0,111 风 险 避 让 污染物集中处理设 施防护 电磁辐射设施（民 用）防护 222,0,170 191,0,194 152,0,217 市政基础设施防护 255,5,59 噪声污染防护 255,85,33 25 表 B.4 生态要素的图层命名与图例绘制规则 CAD 图层名称 内容说明 线框图层 XZ_B_STYS_河流水域 XZ_B_STYS_水库水面 XZ_B_STYS_沟渠坑塘 填充图层 XZ_HB_STYS_河流 水域 XZ_HB_STYS_水库 水面 XZ_HB_STYS_沟渠 坑塘 图例 颜色 河流水域 90,220,255 水库水面 72,215,255 沟渠坑塘 116,255,255 0,112,192 边框 XZ_B_STYS_滩涂 XZ_HB_STYS_滩涂 滩涂 90,220,255 底色 0,112,192 底纹 XZ_B_STYS_耕地 XZ_HB_STYS_耕地 XZ_B_STYS_永久基本 XZ_HB_STYS_永久 农田 基本农田 XZ_B_STYS_一般农田 XZ_HB_STYS_一般 农田 耕地 203,222,0 永久基本农田 164,235,115 一般农田 175,250,60 XZ_B_STYS_重点生态 XZ_HB_STYS_重点 重点生态公益 公益林地 生态公益林地 林地 XZ_B_STYS_一般林地 XZ_B_STYS_园地 XZ_B_STYS_牧草地 XZ_HB_STYS_一般 林地 XZ_HB_STYS_园地 XZ_HB_STYS_牧草 地 一般林地 19,116,30 75,220,90 园地 201,242,108 牧草地 146,208,80 XZ_B_STYS_其他农林 XZ_HB_STYS_其他 其他农林混合 混合用地 农林混合用地 用地 XZ_B_STYS_基本农田 XZ_HB_STYS_基本 基本农田储备 储备用地 农田储备用地 用地 XZ_B_STYS_自然保留 XZ_HB_STYS_自然 地 保留地 50,195,65 0,115,76 边框 164,235,115 底色 0,115,76 底纹 自然保留地 26 备注 (RGB) 200,255,190 现状、规 划通用 现状、规 划通用 现状、规 划通用 现状、规 划通用 仅现状使 用 仅规划使 用 仅规划使 用 现状、规 划通用 现状、规 划通用 现状、规 划通用 现状、规 划通用 现状、规 划通用 仅规划使 用 现状、规 划通用 表 B.5 集中建设区外国有建设用地的图层命名与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_JJQWGYJS_保留国 XZ_HB_JJQWGYJS_保留国 有用地 有用地 XZ_B_JJQWGYJS_拟腾退 XZ_HB_JJQWGYJS_拟腾退 国有用地 国有用地 保留国有用地 拟腾退国有用地 图例 颜色 (RGB) 246,197,104 192,0,0 0,0,0 XZ_B_JJQWGYJS_待研究 XZ_HB_JJQWGYJS_待研究 待研究的国有用 点划线边框 的国有用地 的国有用地 地 185,185,185 底色 27 表 B.6 集体产业用地的图层命名与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_JTCY_现状集体产 XZ_HB_JTCY_现状集体产 现状集体产业用 业用地 业用地 地 XZ_B_JTCY_规划集体产 XZ_HB_JTCY_规划集体产 规划集体产业用 业用地 业用地 地 XZ_B_JTCY_集体产业用 XZ_HB_JTCY_集体产业用 集体产业用地位 地位置引导 地位置引导 置引导 28 图例 颜色 (RGB) 234,178,0 255,235,176 192,0,0 点划线边框 透明底色 表 B.7 减量规划用地的图层命名与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施居住 居住用地 居住用地 用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施产业 产业用地 产业用地 用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施公共 公共管理与公共服务设 公共管理与公共服务设施 管理与公共服务 施用地 用地 设施用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施市政 市政设施用地 市政设施用地 设施用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施绿地 绿地与广场用地 绿地与广场用地 与广场用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施道路 道路用地 道路用地 用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施交通 交通设施用地 交通设施用地 设施用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施特殊 特殊用地 特殊用地 用地 XZ_B_JLGH_规划未实施 XZ_HB_JLGH_规划未实施 规划未实施其他 其他城乡建设用地 其他城乡建设用地 城乡建设用地 XZ_B_JLGH_腾退国有用 XZ_HB_JLGH_腾退国有用 地 地 XZ_B_JLGH_腾退集体用 XZ_HB_JLGH_腾退集体用 地 地 图例 颜色 (RGB) 240,230,107 248,140,105 250,76,101 191,0,255 0,255,0 255,255,255 185,185,185 102,178,204 179,153,76 0,0,0 边框 腾退国有用地 透明底色 0,0,0 底纹 0,0,0 边框 腾退集体用地 透明底色 0,0,0 底纹 29 附录 C 控制分区图层命名与图例绘制规则 表 C.1 海绵城市规划的图层命名与图例绘制规则 CAD 图层名称 内容说明 线框图层 填充图层 图例 颜色 (RGB) 年径流总量控制 XZ_C_HMCS_30（含）_50 XZ_HC_HMCS_30（含）_50 率在 30%（含） 255,191,127 -50% 年径流总量控制 XZ_C_HMCS_50（含）_60 XZ_HC_HMCS_50（含）_60 率在 50%（含） 255,255,127 -60% 年径流总量控制 XZ_C_HMCS_60（含）_70 XZ_HC_HMCS_60（含）_70 率在 60%（含） 191,255,127 -70% 年径流总量控制 XZ_C_HMCS_70（含）_80 XZ_HC_HMCS_70（含）_80 率在 70%（含） 127,255,0 -80% 年径流总量控制 XZ_C_HMCS_80（含）_90 XZ_HC_HMCS_80（含）_90 率在 80%（含） 135,178,248 -90% 年径流总量控制 XZ_C_HMCS_90 XZ_HC_HMCS_90 XZ_C_HMCS_水域用地 XZ_HC_HMCS_水域用地 水域用地 — 行泄通道流向 0,127,255 XZ_C_HMCS_雨水调蓄区 XZ_HC_HMCS_雨水调蓄区 雨水调蓄区（结 透明底色 （结合绿地） （结合绿地） 合绿地） 0,0,0 底纹 — 雨水调蓄区编号 0,0,0 文字 XZ_C_HMCS_行泄通道流 向 XZ_C_HMCS_雨水调蓄区 编号 率在 90% 30 11,62,244 127,223,255 附录 D 规划要素符号图层命名与图例绘制规则 表 D.1 市政设施符号绘制规则 类 别 CAD 图层名称 内容说明 XZ_FH_SZ_规划河道 规划河道上口 上口线 线 XZ_FH_SZ_规划河道 规划河道绿化 绿化隔离带线 隔离带线 XZ_FH_SZ_防洪堤 防洪堤 XZ_FH_SZ_现状防洪 枢纽 XZ_FH_SZ_规划防洪 枢纽 符号 颜色 要素类型 备注 0,0,255 线 标明名称 0,255,0 线 255,127,0 线 现状防洪枢纽 0,0,0 点 规划防洪枢纽 255,0,0 点 (RGB) 水面图案为 XZ_FH_SZ_现状水库 127,223,255， 现状水库 圆形标记为 河 点 0,0,0 湖 水面图案为 XZ_FH_SZ_规划水库 127,223,255， 规划水库 圆形标记为 点 255,0,0 XZ_FH_SZ_蓄洪 蓄洪（涝）区 （涝）区（独立占 （独立占 地） 地） XZ_FH_SZ_蓄洪 蓄洪（涝） 0,0,255 （涝）区（非独立 区（非独立 虚线边框 占地） 占地） 透明底色 XZ_FH_SZ_湖泊水面 湖泊水面 127,223,255 面 XZ_FH_SZ_暗沟 暗沟 127,223,255 线 0,0,255 31 面 面 标明名称 续表 D.1 类 CAD 图层名称 别 内容说明 XZ_FH_SZ_现状输水 现状输水管 管道(生命线) 道(生命线) 符号 颜色 (RGB) 0,255,0 要素类型 线 道 择合理线宽，现 应控制为 1:2； 命 廊 根据实际情况选 状与规划线宽比 生 线 备注 生命线廊道类别 XZ_FH_SZ_规划输水 规划输水管 管道(生命线) 道(生命线) 0,255,0 线 图中的输水管道 与供水类别图中 的输水管道线宽 比应控制为 2:1。 XZ_FH_SZ_现状输水 管道 现状输水管道 0,255,0 线 根据实际情况选 择合理线宽，现 状与规划线宽比 应控制为 1:2； 生命线廊道类别 XZ_FH_SZ_规划输水 管道 规划输水管道 0,255,0 线 图中的输水管道 与供水类别图中 的输水管道线宽 比应控制为 2:1。 XZ_FH_SZ_现状供水 厂 供 水 现状供水厂 0,0,255 点 255,0,0 点 XZ_FH_SZ_规划新建 规划新建供水 供水厂 厂 XZ_FH_SZ_规划扩建 规划扩建供水 255,0,0 上 供水厂 厂 0,0,255 下 XZ_FH_SZ_现状配水 管道 XZ_FH_SZ_规划配水 管道 XZ_FH_SZ_现状加压 泵站 XZ_FH_SZ_规划加压 泵站 XZ_FH_SZ_现状调节 池 XZ_FH_SZ_规划调节 池 现状配水管道 0,0,255 点 线 根据实际情况选 择合理线宽，现 状与规划线宽比 规划配水管道 0,0,255 线 现状加压泵站 0,0,255 点 规划加压泵站 255,0,0 点 0,0,255 边框 现状调节池 0,0,0 文字 255,0,0 边框 规划调节池 0,0,0 文字 32 点 点 应控制为 1:2。 续表 D.1 类 CAD 图层名称 别 XZ_FH_SZ_现状水源 255,0,0 点 现状雨水管道 255,191,0 线 规划雨水管道 255,191,0 线 0,0,0 线 现状雨水泵站 0,0,255 点 规划雨水泵站 255,0,0 点 XZ_FH_SZ_现状雨水 现状雨水调 0,0,255 调蓄区（非独立占 蓄区（非独 虚线边框 地） 立占地） 透明底色 XZ_FH_SZ_规划雨水 规划雨水调 255,0,0 调蓄区（非独立占 蓄区（非独 虚线边框 地） 立占地） 透明底色 XZ_FH_SZ_现状雨水 现状雨水调蓄 调蓄池 池 XZ_FH_SZ_规划雨水 规划雨水调蓄 调蓄池 池 井 XZ_FH_SZ_现状雨水 管道 XZ_FH_SZ_规划雨水 管道 XZ_FH_SZ_规划雨水 明渠（截洪沟） XZ_FH_SZ_现状雨水 泵站 XZ_FH_SZ_规划雨水 泵站 XZ_FH_SZ_现状再生 水厂 规划雨水明 渠（截洪 沟） 现状再生水厂 255,0,0 点 0,0,255 点 255,0,0 点 规划新建再生 理 再生水厂 水厂 及 XZ_FH_SZ_规划扩建 规划扩建再生 255,0,0 左上 再 再生水厂 水厂 0,0,255 右下 利 用 XZ_FH_SZ_现状污水 泵站 XZ_FH_SZ_规划污水 泵站 面 点 XZ_FH_SZ_规划新建 水 面 0,0,255 处 生 要素类型 规划水源井 XZ_FH_SZ_规划水源 水 (RGB) 点 水 污 颜色 0,0,255 井 水 符号 现状水源井 供 雨 内容说明 点 现状污水泵站 0,0,255 点 规划污水泵站 255,0,0 点 33 备注 根据实际情况选 择合理线宽，现 状与规划线宽比 应控制为 1:2。 续表 D.1 类 CAD 图层名称 别 XZ_FH_SZ_现状污水 管道 XZ_FH_SZ_规划污水 管道 污 内容说明 规划污水管道 0,0,0 线 0,0,255 点 255,0,0 点 0,191,255 线 0,191,255 线 站 XZ_FH_SZ_规划再生 规划再生水泵 水泵站 站 XZ_FH_SZ_现状再生 现状再生水管 水调水管道 道 水 XZ_FH_SZ_规划再生 规划再生水管 利 水调水管道 道 用 XZ_FH_SZ_现状再生 现状再生水调 水调水管道 水管道 XZ_FH_SZ_规划再生 规划再生水调 水调水管道 水管道 XZ_FH_SZ_现状 500 现状 500 千伏 千伏变电站 变电站 XZ_FH_SZ_规划 500 规划 500 千伏 千伏变电站 变电站 XZ_FH_SZ_现状 220 现状 220 千伏 千伏变电站 变电站 XZ_FH_SZ_规划 220 规划 220 千伏 千伏变电站 变电站 XZ_FH_SZ_现状 110 现状 110 千伏 供 千伏变电站 变电站 电 XZ_FH_SZ_规划 110 规划 110 千伏 千伏变电站 变电站 XZ_FH_SZ_现状 35 现状 35 千伏 千伏变电站 变电站 XZ_FH_SZ_规划 35 规划 35 千伏 千伏变电站 变电站 及 再 生 XZ_FH_SZ_现状开闭 站 XZ_FH_SZ_规划开闭 站 要素类型 线 水泵站 理 (RGB) 0,0,0 现状再生水泵 处 颜色 现状污水管道 XZ_FH_SZ_现状再生 水 符号 备注 根据实际情况选 择合理线宽，现 状与规划线宽比 应控制为 1:2。 根据实际情况选 择合理线宽，现 状与规划线宽比 0,191,255 线 0,191,255 线 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 现状开闭站 0,0,255 点 规划开闭站 255,0,0 点 34 应控制为 1:2。 续表 D.1 类 别 CAD 图层名称 XZ_FH_SZ_现状分界 室 XZ_FH_SZ_规划分界 室 XZ_FH_SZ_现状配电 室 XZ_FH_SZ_规划配电 供 电 室 XZ_FH_SZ_电力架空 线 内容说明 符号 颜色 (RGB) 要素类型 现状分界室 0,0,255 点 规划分界室 255,0,0 点 现状配电室 0,0,255 点 规划配电室 255,0,0 点 电力架空线 255,0,0 线 备注 根据实际情况选 择合理线宽，现 状与规划线宽比 XZ_FH_SZ_电力沟道 电力沟道 255,0,0 线 应控制为 1:2。需 以不同颜色或属 性表备注等形式 标注 35 千伏、 XZ_FH_SZ_电力管井 电力管井 255,0,0 线 110 千伏、220 千 伏、500 千伏电压 等级及回路数。 XZ_FH_SZ_现状热电 厂 XZ_FH_SZ_现状锅炉 房 XZ_FH_SZ_规划锅炉 房 XZ_FH_SZ_现状热力 站 供 XZ_FH_SZ_规划热力 热 站 XZ_FH_SZ_现状供热 管线 XZ_FH_SZ_规划供热 管线 XZ_FH_SZ_现状能源 站 XZ_FH_SZ_规划能源 站 现状热电厂 0,0,255 点 现状锅炉房 0,0,255 点 规划锅炉房 255,0,0 点 现状热力站 0,0,255 点 规划热力站 255,0,0 点 现状供热管线 95,0,127 线 根据实际情况选 择合理线宽，现 状与规划线宽比 规划供热管线 95,0,127 线 现状能源站 EC 0,0,255 点 规划能源站 EC 255,0,0 点 35 应控制为 1:2。 续表 D.1 类 CAD 图层名称 内容说明 XZ_FH_SZ_现状天然 现状天然气门 气门站 站 XZ_FH_SZ_规划天然 规划天然气门 气门站 站 XZ_FH_SZ_现状高压 现状高压 A 调 A 调压站 压站 XZ_FH_SZ_规划高压 规划高压 A 调 A 调压站 压站 XZ_FH_SZ_现状高压 现状高压 B 调 B 调压站 压站 XZ_FH_SZ_规划高压 规划高压 B 调 B 调压站 压站 XZ_FH_SZ_现状次高 现状次高压 A 压 A 调压站 调压站 XZ_FH_SZ_规划次高 规划次高压 A 压 A 调压站 调压站 燃 XZ_FH_SZ_现状中低 现状中低压调 气 压调压站 压站 XZ_FH_SZ_规划中低 规划中低压调 压调压站 压站 XZ_FH_SZ_现状天然 现状天然气厂 气厂站 站 XZ_FH_SZ_规划天然 规划天然气厂 气厂站 站 XZ_FH_SZ_现状液化 现状液化石 石油气厂站 油气厂站 XZ_FH_SZ_规划液化 规划液化石 石油气厂站 油气厂站 别 XZ_FH_SZ_现状长输 管线 XZ_FH_SZ_规划长输 管线 符号 现状长输管线 颜色 (RGB) 要素类型 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 255,0,255 线 备注 根据实际情况选 255,0,255 规划长输管线 XZ_FH_SZ_现状高压 现状高压 A 管 A 管线 线 线 择合理线宽，现 状与规划线宽比 应控制为 1:2。 255,0,255 36 线 续表 D.1 类 CAD 图层名称 内容说明 XZ_FH_SZ_规划高压 规划高压 A 管 A 管线 线 XZ_FH_SZ_现状高压 现状高压 B 管 B 管线 线 XZ_FH_SZ_规划高压 规划高压 B 管 B 管线 线 燃 XZ_FH_SZ_现状次高 现状次高压 A 气 压 A 管线 管线 XZ_FH_SZ_规划次高 规划次高压 A 压 A 管线 管线 XZ_FH_SZ_现状中压 现状中压管 管线 线 XZ_FH_SZ_规划中压 规划中压管 管线 线 XZ_FH_SZ_现状电信 现状电信核心 核心局房 局房 XZ_FH_SZ_规划电信 规划电信核心 核心局房 局房 XZ_FH_SZ_现状电信 现状电信汇聚 汇聚局房 局房 XZ_FH_SZ_规划电信 规划电信汇聚 汇聚局房 局房 XZ_FH_SZ_现状电信 现状电信接入 电 接入局房 局房 信 XZ_FH_SZ_规划电信 规划电信接入 接入局房 局房 XZ_FH_SZ_现状有线 现状有线电视 电视分前端 分前端 XZ_FH_SZ_规划有线 规划有线电视 电视分前端 分前端 XZ_FH_SZ_现状有线 现状有线电视 电视基站 基站 XZ_FH_SZ_规划有线 规划有线电视 电视基站 基站 别 符号 颜色 (RGB) 要素类型 255,0,255 线 255,0,255 线 255,0,255 线 备注 根据实际情况选 255,0,255 线 择合理线宽，现 状与规划线宽比 应控制为 1:2。 255,0,255 线 255,0,255 线 255,0,255 线 0,0,255 边框 0,0,0 文字 255,0,0 边框 0,0,0 文字 37 点 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 续表 D.1 类 CAD 图层名称 内容说明 XZ_FH_SZ_现状有线 现状有线电视 电视机房 机房 XZ_FH_SZ_规划有线 规划有线电视 电视机房 机房 XZ_FH_SZ_现状电信 现状电信/有 /有线电视管线 线电视管线 XZ_FH_SZ_规划电信 规划电信/有 /有线电视管线 线电视管线 XZ_FH_SZ_现状循环 现状循环经济 经济产业园区 产业园区 XZ_FH_SZ_规划循环 规划循环经济 经济产业园区 产业园区 XZ_FH_SZ_现状再生 现状再生资源 资源分拣中心 分拣中心 XZ_FH_SZ_规划再生 规划再生资源 资源分拣中心 分拣中心 XZ_FH_SZ_现状污泥 现状污泥处理 处理厂 厂 XZ_FH_SZ_规划污泥 规划污泥处理 处理厂 厂 环 XZ_FH_SZ_现状密闭 现状密闭式清 卫 式清洁站 洁站 XZ_FH_SZ_规划密闭 规划密闭式清 式清洁站 洁站 XZ_FH_SZ_现状垃圾 现状垃圾转运 转运站 站 XZ_FH_SZ_规划垃圾 规划垃圾转运 转运站 站 XZ_FH_SZ_现状粪便 现状粪便处理 处理厂 厂 XZ_FH_SZ_规划粪便 规划粪便处理 处理厂 厂 XZ_FH_SZ_现状环卫 现状环卫停车 停车场 场 别 符号 颜色 (RGB) 要素类型 0,0,255 点 255,0,0 点 0,127,63 线 备注 电 信 根据实际情况选 择合理线宽，现 状与规划线宽比 38 0,127,63 线 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 应控制为 1:2。 续表 D.1 类 CAD 图层名称 内容说明 XZ_FH_SZ_规划环卫 规划环卫停车 停车场 场 XZ_FH_SZ_现状建筑 现状建筑垃圾 垃圾资源化处理厂 资源化处理厂 环 XZ_FH_SZ_规划建筑 规划建筑垃圾 卫 垃圾资源化处理厂 资源化处理厂 XZ_FH_SZ_现状公共 现状公共厕 厕所 所 XZ_FH_SZ_规划公共 规划公共厕 厕所 所 别 符号 颜色 (RGB) 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 注：表中图例的背景颜色默认为白色，线要素线宽根据图面效果自行确定。 39 要素类型 备注 表 D.2 交通设施符号绘制规则 类 CAD 图层名称 内容说明 XZ_FH_JT_高速铁路 高速铁路（城 （城际铁路） 际铁路） XZ_FH_JT_普速铁路 普速铁路 FQ_FH_JT_区域客运 区域客运枢纽 枢纽站 站 别 FQ_FH_JT_普通铁路 车站 XZ_FH_JT_轨道交通 （含区域快线、地 铁等） 符号 颜色 要素类型 备注 198,56,248 线 标明名称 0,0,0 线 标明名称 (RGB) 0,0,0 边框 68,114,196 底 点 色 普通铁路车站 0,0,0 点 255,0,255 线 包含客、货站 轨道交通 （含区域快 线、地铁 标明名称及类 型 等） XZ_FH_JT_中低运量 中低运量 0,255,255 线 XZ_FH_JT_预留廊道 预留廊道 0,0,255 线 XZ_FH_JT_高速公路 高速公路 255,100,0 线 标明名称 255,0,0 线 标明名称 标明名称 交 通 系 统 规 划 XZ_FH_JT_城市快速 图 路 城市快速路 XZ_FH_JT_一级公路 一级公路 0,170,255 线 标明名称 XZ_FH_JT_二级公路 二级公路 85,165,5 线 标明名称 XZ_FH_JT_三级公路 三级公路 111,50,9 线 标明名称 XZ_FH_JT_四级公路 四级公路 125,125,125 线 城镇主干路 80,80,255 线 标明名称 城镇次干路 50,255,50 线 标明名称 城镇支路 255,190,0 线 XZ_FH_JT_城镇主干 路 XZ_FH_JT_城镇次干 路 XZ_FH_JT_城镇支路 40 续表 D.2 类 别 CAD 图层名称 内容说明 XZ_FH_JT_街坊路 街坊路 XZ_FH_JT_轨道换乘 站 XZ_FH_JT_轨道一般 站 符号 颜色 (RGB) 128,128,128 要素类型 备注 线 0,0,0 边框 轨道换乘站 237,125,49 底 点 色 0,0,0 边框 轨道一般站 255,190,0 底色 点 0,0,0 边框 XZ_FH_JT_轨道交通 轨道交通车辆 车辆基地 基地 XZ_FH_JT_互通立交 互通立交 255,0,0 点 XZ_FH_JT_机场 机场 0,55,110 点 XZ_FH_JT_公交枢纽 公交枢纽 XZ_FH_JT_公交场站 公交场站 237,125,49 底 点 色 交 通 系 统 0,0,0 边框 255,0,0 底色 规 点 划 图 XZ_FH_JT_公共停车 场 公共停车场 加油加气站 站（充换电站） （充换电站） XZ_FH_JT_公路客运 公路客运枢纽 枢纽站 站 XZ_FH_JT_公路一级 公路一级货运 货运枢纽站 枢纽站 设施 点 255,0,0 点 0,0,0 点 0,0,255 0,0,0 边框 0,255,255 底色 点 点 0,0,0 边框 公路附属设施 237,125,49 底 点 色 XZ_FH_JT_铁路 铁路 127,0,255 线 XZ_FH_JT_旅游公路 旅游公路 255,170,1 线 XZ_FH_JT_游线分布 游线分布 1,100,50 线 交 通 规 划 需要落实的交 通设施。 旅 游 各镇按照自身 情况安排本镇 XZ_FH_JT_加油加气 XZ_FH_JT_公路附属 0,0,0 图 41 续表 D.2 类 别 CAD 图层名称 内容说明 符号 XZ_FH_JT_旅游驿站 旅游驿站 84,130,53 底 要素类型 点 色 交 通 (RGB) 0,0,0 边框 旅 游 颜色 XZ_FH_JT_登山步道 登山步道 202,68,0 线 XZ_FH_JT_骑行道 骑行道 69,219,17 线 规 划 图 注：表中图例的背景颜色默认为白色，线要素线宽根据图面效果自行确定。 42 备注 表 D.3 公共设施符号绘制规则 类 CAD 图层名称 别 教 内容说明 符号 颜色 (RGB) 要素类型 XZ_FH_GG_现状中学 现状中学 0,91,231 点 XZ_FH_GG_规划中学 规划中学 205,103,153 点 XZ_FH_GG_现状小学 现状小学 0,91,231 点 XZ_FH_GG_规划小学 规划小学 205,103,153 点 XZ_FH_GG_现状幼儿园 现状幼儿园 0,91,231 点 XZ_FH_GG_规划幼儿园 规划幼儿园 205,103,153 点 XZ_FH_GG_现状九年制学校 现状九年制学校 0,91,231 点 XZ_FH_GG_规划九年制学校 规划九年制学校 205,103,153 点 现状十二年制学校 0,91,231 点 规划十二年制学校 205,103,153 点 育 设 施 XZ_FH_GG_现状十二年制学 校 XZ_FH_GG_规划十二年制学 校 XZ_FH_GG_现状特殊教育 现状特殊教育 0,91,231 点 XZ_FH_GG_规划特殊教育 规划特殊教育 205,103,153 点 现状区域医疗中心 0,0,255 点 规划区域医疗中心 255,0,0 点 现状其他综合医院 0,0,255 点 规划其他综合医院 255,0,0 点 现状其他中医医院 0,0,255 点 XZ_FH_GG_现状区域医疗中 心 医 疗 XZ_FH_GG_规划区域医疗中 心 卫 XZ_FH_GG_现状其他综合医 生 院 设 XZ_FH_GG_规划其他综合医 施 院 XZ_FH_GG_现状其他中医医 院 43 续表 D.3 类 内容说明 CAD 图层名称 别 XZ_FH_GG_规划其他中医医 院 符号 规划其他中医医院 0,0,255 点 255,0,0 点 现状康复护理医院 0,0,255 点 规划康复护理医院 255,0,0 点 0,0,255 点 255,0,0 点 现状社区卫生服务站 0,0,255 点 规划社区卫生服务站 255,0,0 点 病专科医院 医院 XZ_FH_GG_规划仅表达传染 规划仅表达传染病专科 病专科医院 医院 XZ_FH_GG_规划康复护理医 院 XZ_FH_GG_现状社区卫生服 现状社区卫生服务中心 务中心/乡镇卫生院 /乡镇卫生院 XZ_FH_GG_规划社区卫生服 规划社区卫生服务中心 务中心/乡镇卫生院 /乡镇卫生院 医 XZ_FH_GG_现状社区卫生服 疗 务站 卫 XZ_FH_GG_规划社区卫生服 生 务站 要素类型 点 现状仅表达传染病专科 院 (RGB) 255,0,0 XZ_FH_GG_现状仅表达传染 XZ_FH_GG_现状康复护理医 颜色 设 施 XZ_FH_GG_现状村卫生室 现状村卫生室 0,120,255 点 XZ_FH_GG_规划村卫生室 规划村卫生室 255,120,0 点 XZ_FH_GG_现状妇幼保健院 现状妇幼保健院 0,0,255 点 XZ_FH_GG_规划妇幼保健院 规划妇幼保健院 255,0,0 点 现状疾病预防控制中心 0,0,255 点 规划疾病预防控制中心 255,0,0 点 XZ_FH_GG_现状急救中心 现状急救中心 0,0,255 点 XZ_FH_GG_规划急救中心 规划急救中心 255,0,0 点 XZ_FH_GG_现状疾病预防控 制中心 XZ_FH_GG_规划疾病预防控 制中心 44 续表 D.3 类 CAD 图层名称 内容说明 医 XZ_FH_GG_现状卫生监督管 现状卫生监督管理中心 疗 理中心 (监督所) 生 XZ_FH_GG_规划卫生监督管 规划卫生监督管理中心 设 理中心 (监督所) XZ_FH_GG_现状市级及以上 现状市级及以上公共文 公共文化设施 化设施 XZ_FH_GG_规划市级及以上 规划市级及以上公共文 公共文化设施 化设施 别 符号 颜色 (RGB) 要素类型 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 现状区级公共文化设施 0,0,255 点 规划区级公共文化设施 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,120,255 点 255,120,0 点 现状城市级体育设施 0,0,255 点 规划城市级体育设施 255,0,0 点 现状地区级体育设施 0,0,255 点 规划地区级体育设施 255,0,0 点 卫 施 XZ_FH_GG_现状区级公共文 化设施 XZ_FH_GG_规划区级公共文 化设施 文 XZ_FH_GG_现状街道/乡镇 现状街道/乡镇级公共 化 级公共文化设施 文化设施 设 XZ_FH_GG_规划街道/乡镇 规划街道/乡镇级公共 施 级公共文化设施 文化设施 XZ_FH_GG_现状社区级公共 现状社区级公共文化设 文化设施 施 XZ_FH_GG_规划社区级公共 规划社区级公共文化设 文化设施 施 XZ_FH_GG_现状行政村级公 现状行政村级公共文化 共文化设施 设施 XZ_FH_GG_规划行政村级公 规划行政村级公共文化 共文化设施 设施 XZ_FH_GG_现状城市级体育 设施 体 育 XZ_FH_GG_规划城市级体育 设施 设 施 XZ_FH_GG_现状地区级体育 设施 XZ_FH_GG_规划地区级体育 设施 45 续表 D.3 类 别 XZ_FH_GG_现状街区级体育 颜色 (RGB) 要素类型 0,0,255 点 规划街区级体育设施 255,0,0 点 现状社区级体育设施 0,0,255 点 规划社区级体育设施 255,0,0 点 现状行政村级体育设施 0,0,255 点 规划行政村级体育设施 255,0,0 点 XZ_FH_GG_现状足球场 现状足球场 0,160,0 点 XZ_FH_GG_规划足球场 规划足球场 0,255,0 点 现状机构养老服务设施 0,0,255 点 规划机构养老服务设施 255,0,0 点 现状社区养老服务驿站 0,0,255 点 规划社区养老服务驿站 255,0,0 点 现状农村幸福晚年驿站 0,120,255 点 规划农村幸福晚年驿站 255,120,0 点 现状残疾人托养所 0,0,255 点 规划残疾人托养所 255,0,0 点 0,0,255 点 XZ_FH_GG_规划街区级体育 设施 XZ_FH_GG_现状社区级体育 设施 育 符号 现状街区级体育设施 设施 体 内容说明 CAD 图层名称 XZ_FH_GG_规划社区级体育 设施 设 施 XZ_FH_GG_现状行政村级体 育设施 XZ_FH_GG_规划行政村级体 育设施 XZ_FH_GG_现状机构养老服 务设施 XZ_FH_GG_规划机构养老服 务设施 XZ_FH_GG_现状社区养老服 务驿站 XZ_FH_GG_规划社区养老服 养 务驿站 老 XZ_FH_GG_现状农村幸福晚 设 年驿站 施 XZ_FH_GG_规划农村幸福晚 年驿站 XZ_FH_GG_现状残疾人托养 所 XZ_FH_GG_规划残疾人托养 所 XZ_FH_GG_现状社区级助残 现状社区级助残服务中 服务中心 心 46 续表 D.3 类 CAD 图层名称 内容说明 XZ_FH_GG_规划社区级助残 规划社区级助残服务中 服务中心 心 XZ_FH_GG_现状行政村级助 现状行政村级助残服务 残服务中心 中心 老 XZ_FH_GG_规划行政村级助 规划行政村级助残服务 设 残服务中心 中心 XZ_FH_GG_现状儿童福利院 别 养 符号 颜色 (RGB) 要素类型 255,0,0 点 0,120,255 点 255,120,0 点 现状儿童福利院 0,0,255 点 XZ_FH_GG_规划儿童福利院 规划儿童福利院 255,0,0 点 XZ_FH_GG_现状大型物流 现状大型物流基地 基地（综合物流园区） （综合物流园区） 0,0,255 点 XZ_FH_GG_规划大型物流 规划大型物流基地 基地（综合物流园区） （综合物流园区） 255,0,0 点 XZ_FH_GG_现状日常综合 现状日常综合服务型 服务型物流中心 物流中心 0,0,255 点 XZ_FH_GG_规划日常综合 规划日常综合服务型 服务型物流中心 物流中心 255,0,0 点 现状专业类物流中心 0,0,255 点 规划专业类物流中心 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 施 XZ_FH_GG_现状专业类物 公 流中心 共 XZ_FH_GG_规划专业类物 物 流中心 流 XZ_FH_GG_现状零售商业 现状零售商业配送中 设 配送中心 心 XZ_FH_GG_规划零售商业 规划零售商业配送中 配送中心 心 XZ_FH_GG_现状生鲜冷链 现状生鲜冷链配送中 配送中心 心 XZ_FH_GG_规划生鲜冷链 规划生鲜冷链配送中 配送中心 心 XZ_FH_GG_现状快递二级 现状快递二级分拨中 分拨中心 心 XZ_FH_GG_规划快递二级 规划快递二级分拨中 分拨中心 心 施 47 续表 D.3 类 别 内容说明 CAD 图层名称 符号 公 XZ_FH_GG_现状末端配送 现状末端配送场所、 共 场所、末端营业网点 末端营业网点 流 XZ_FH_GG_规划末端配送 规划末端配送场所、 设 场所、末端营业网点 末端营业网点 颜色 (RGB) 要素类型 0,0,255 点 255,0,0 点 物 施 注：表中图例的背景颜色默认为白色。 48 表 D.4 景观与历史风貌保护符号绘制规则 类 内容说明 CAD 图层名称 别 符号 颜色 (RGB) 要素类型 XZ_FH_LS_景观轴线 景观轴线 0,94,21 线 XZ_FH_LS_景观视廊 景观视廊 254,1,180 线 XZ_FH_LS_景观节点 景观节点 浅 149,190,130 深 47,132,58 点 0,0,0 边框 XZ_FH_LS_历史文化街区 历史文化街区 219,202,150 底 面 色 XZ_FH_LS_全国重点文物保 护单位 XZ_FH_LS_市级文物保护 单位 XZ_FH_LS_区级文物保护 景 观 与 单位 XZ_FH_LS_长城文化带 历 XZ_FH_LS_西山永定河文 史 化带 全国重点文物保护单位 市级文物保护单位 区级文物保护单位 0,0,0 边框 255,63,0 底色 0,0,0 边框 253,126,0 底色 0,0,0 边框 255,0,128 底色 面 面 面 长城文化带 0,112,192 线 西山永定河文化带 226,172,0 线 157,0,0 点 风 貌 XZ_FH_LS_世界文化遗产 世界文化遗产 保 护 XZ_FH_LS_历史文化街区保 护范围 130,17,17 点划 历史文化街区保护范围 64,64,64 线框 地下文物埋藏区 XZ_FH_LS_城墙、城址 城墙、城址 XZ_FH_LS_中国历史文化名 中国历史文化名镇名村 镇名村（点） （点） （点） XZ_FH_LS_北京市传统村落 （点） XZ_FH_LS_风景名胜区 面 透明底色 XZ_FH_LS_地下文物埋藏区 XZ_FH_LS_中国传统村落 线边框 透明底色 中国传统村落（点） 北京市传统村落（点） 255,0,0 线 255,0,255 点 192,129,254 点 252,125,5 点 115,0,254 边框 风景名胜区 透明底色 注：表中图例的背景颜色默认为白色，线要素线宽根据图面效果自行确定。 49 面 面 表 D.5 城市安全设施符号绘制规则 类 别 CAD 图层名称 内容说明 符号 颜色 (RGB) 要素类型 备注 204,102,51 边 XZ_FH_AQ_防灾分区 框 防灾分区 253,218,154 底 面 色 城 市 XZ_FH_AQ_现状中心 现状中心避难 避难场所 场所 XZ_FH_AQ_规划中心 规划中心避难 避难场所 场所 XZ_FH_AQ_现状固定 现状固定避难 避难场所 场所 XZ_FH_AQ_规划固定 规划固定避难 避难场所 场所 XZ_FH_AQ_现状紧急 现状紧急避难 避难场所 场所 XZ_FH_AQ_规划紧急 规划紧急避难 避难场所 场所 安 XZ_FH_AQ_疏散救援 全 通道 设 XZ_FH_AQ_现状特勤 现状特勤消防 施 消防站 站 XZ_FH_AQ_规划特勤 规划特勤消防 消防站 站 XZ_FH_AQ_现状一级 现状一级普通 普通消防站 消防站 XZ_FH_AQ_规划一级 规划一级普通 普通消防站 消防站 XZ_FH_AQ_现状二级 现状二级普通 普通消防站 消防站 XZ_FH_AQ_规划二级 规划二级普通 普通消防站 消防站 XZ_FH_AQ_现状小型 现状小型消防 消防站 站 XZ_FH_AQ_规划小型 规划小型消防 消防站 站 疏散救援通道 50 0,0,255 点 0,0,255 点 117,173,88 点 117,173,88 点 0,165,165 点 0,165,165 点 255,0,0 线 255,0,0 点 255,0,0 点 236,92,2 点 236,92,2 点 241,135,55 点 241,135,55 点 134,0,255 点 134,0,255 点 不分级 续表 D.5 类 CAD 图层名称 内容说明 XZ_FH_AQ_现状户籍 现状户籍派出 派出所 所 市 XZ_FH_AQ_规划户籍 规划户籍派出 安 派出所 所 全 XZ_FH_AQ_现状治安 现状治安派出 设 派出所 所 XZ_FH_AQ_规划治安 规划治安派出 派出所 所 别 城 施 符号 颜色 (RGB) 0,0,255 点 255,0,0 点 0,0,255 点 255,0,0 点 注：表中图例的背景颜色默认为白色，线要素线宽根据图面效果自行确定。 51 要素类型 备注 表 D.6 绿地系统符号绘制规则 类 别 内容说明 CAD 图层名称 XZ_FH_LD_市级历史 市级历史文化 文化绿道 绿道 XZ_FH_LD_市级城市 市级城市公园 公园绿道 绿道 XZ_FH_LD_市级郊野 市级郊野公园 公园绿道 绿道 XZ_FH_LD_市级滨河 绿道 符号 市级滨河绿道 XZ_FH_LD_市级山水 市级山水景观 景观绿道 绿道 XZ_FH_LD_区级历史 区级历史文化 文化绿道 绿道 XZ_FH_LD_区级城市 区级城市公园 公园绿道 绿道 XZ_FH_LD_区级郊野 区级郊野公园 绿 公园绿道 绿道 地 XZ_FH_LD_区级滨河 系 绿道 统 XZ_FH_LD_区级山水 区级山水景观 景观绿道 绿道 XZ_FH_LD_镇级历史 乡镇级历史文 文化绿道 化绿道 XZ_FH_LD_镇级城市 乡镇级城市公 公园绿道 园绿道 XZ_FH_LD_镇级郊野 乡镇级郊野公 公园绿道 园绿道 XZ_FH_LD_镇级滨河 乡镇级滨河绿 绿道 道 XZ_FH_LD_镇级山水 乡镇级山水景 景观绿道 观绿道 XZ_FH_LD_森林公园 森林公园 区级滨河绿道 颜色 (RGB) 要素类型 255,170,0 线 69,219,17 线 0,100,50 线 0,92,201 线 202,68,0 线 255,170,0 线 69,219,17 线 0,100,50 线 0,92,201 线 202,68,0 线 255,170,0 线 69,219,17 线 0,100,50 线 0,92,201 线 202,68,0 线 0,117,32 点 备注 标明名称 XZ_FH_LD_湿地公园 湿地公园 0,164,157 52 点 续表 D.6 类 别 CAD 图层名称 XZ_FH_LD_郊野公园 内容说明 符号 郊野公园 颜色 (RGB) 74,133,2 要素类型 备注 点 标明名称 XZ_FH_LD_专类公园 专类公园 192,0,0 点 XZ_FH_LD_公园绿地 公园绿地 0,255,0 面 XZ_FH_LD_防护绿地 防护绿地 20,141,74 面 XZ_FH_LD_广场绿地 广场绿地 172,255,207 面 景观游憩绿地 127,225,0 面 水域 51,142,192 面 绿 地 系 统 XZ_FH_LD_景观游憩 绿地 XZ_FH_LD_水域 注：表中线要素线宽根据图面效果自行确定。 53 本标准用词说明 1 为便于在执行本规范条文时区别对待，对要求严格程度不同的用 词说明如下： 1）表示很严格，非这样做不可的用词： 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的用词： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先应这样做的用词： 正面词采用“宜”，反面词采用“不宜”； 4）表示有选择，在一定条件下可以这样做的用词，采用“可”。 2 本规范中指明应按其他有关标准执行的写法为“应符合……的规 定”或“应按……执行”。 54 引用标准名录 1 《基础测绘技术规程》DB11/T 407 55 北 京 市 地 方 标 准 乡镇国土空间规划计算机辅助制图标准 Standard for Computer Aided Drawing in Spatial Planning of Town DB11/T 1949—2021 条文说明 2021 北京 目 次 1 总则 .............................................................................................................................................. 58 2 制图要求 ....................................................................................................................................... 59 3 2.2 绘图基准 ................................................................................................................................ 59 2.3 底图要求 ................................................................................................................................ 59 图层命名 ....................................................................................................................................... 60 3.1 专题图图层命名规则 ............................................................................................................. 60 3.2 基础数据图层命名 ................................................................................................................. 60 3.3 用地规划专题图图层命名 ..................................................................................................... 60 3.4 规划要素符号图层命名 ......................................................................................................... 61 I 1 1.0.1 总 则 按照《中共北京市委 北京市人民政府 关于建立国土空间规划体系 并监督实施的实施意见》，北京市国土空间规划分为市、区、乡镇三级，总 体规划、详细规划、相关专项规划三类，明确以城市总体规划为依据、分区 规划为基础，构建国土空间规划“一张图”。乡镇规划及详细规划、相关专 项规划经批准后纳入国土空间规划“一张图”。为了引导、规范全市乡镇国 土空间规划的计算机辅助制图成果，结合北京市的具体情况，制定本标准。 1.0.2 本标准适用于北京市国土空间总体规划中乡镇国土空间规划编制和 管理所涉及的计算机制图和图纸。 58 2 制 图 要 求 2.2 2.2.1 绘 图 基 准 考虑到北京市实际工作情况，乡镇国土空间规划成果图应直接采用 北京市地方平面坐标系。根据客观工作条件，可采用国家 2000、北京 54、 西安 80 等国家坐标系统转换成北京地方平面坐标系统的数据。 2.3 2.3.1 底 图 要 求 开展北京市乡镇国土空间规划工作时，对于底图有一定的要求。在 全市乡镇国土空间规划层面宜采用 1:10,000 比例尺的底图，有条件地区采 用 1:2，000 比例尺的底图；市政类专项规划宜采用 1:2,000 和 1:10,000 比 例尺的底图；交通类及其他规划宜采用 1:2,000 比例尺的底图。 2.3.2 当底图以栅格图像格式插入到成果图中进行图纸叠合时，要求对底 图事先进行透明预处理，整幅图上的线条、填充色和底图要素应可见。 59 3 3.1 3.1.2 图 层 命 名 专题图图层命名规则 乡镇国土空间规划图中“规划层级”简称为乡镇规划，用“XZ”作 为标识。 “规划层级” “类别代码”和“图层主题”各子段之间用“_”连接， “图层主题”由图层主题中文标识表示。 3.1.3 乡镇国土空间规划图中“规划层级”简称为乡镇规划，用 “XZ”作 为标识。图层命名五段式结构中“分类代码”和“中文说明”子段可省略。 “规划层级”“类别代码”“图层主题”“分类代码”和“中文说明”各子段 之间用“_”连接。 3.2 3.2.1 基础数据图层命名 乡镇国土空间规划图中基础数据图层以阿拉伯数字“0”表示图层 名称的“类别代码”；“图层主题”由存放内容名称的拼音首字母组成，即 地形图、影像图的拼音首字母“DXT”“YXT”；“中文说明”即“地形图” “影像图”。 3.3 3.3.1～3.3.6 用地规划专题图图层命名 乡镇国土空间规划图在地理信息系统软件（GIS）中用“A” 作为规划分区图层的标识。乡镇国土空间规划图在计算机辅助设计软件 （CAD）中用“A”作为规划分区线框图层的标识；“HA”作为规划分区填充 图层的标识；图层主题为附录表 A.1、附录表 A.2、附录表 A.3、附录表 A.4、 附录表 A.5 的表名所指的专题类型；中文说明为表中的内容说明。 3.3.7～3.3.12 乡镇国土空间规划图在地理信息系统软件（GIS）中用“B” 作为用地分类图层的标识。乡镇国土空间规划图在计算机辅助设计软件 （CAD）中用“B”作为用地分类线框图层的标识；“HB”作为用地分类填充 图层的标识；图层主题为附录表 B.1、附录表 B.2、附录表 B.3、附录表 B.4、 附录表 B.5、附录表 B.6、附录表 B.7 的表名所指的专题类型；用地代码可 省略；中文说明为表中的内容说明。 60 3.3.13～3.3.18 乡镇国土空间规划图在地理信息系统软件（GIS）中用“C” 作为控制分区图层的标识。乡镇国土空间规划图在计算机辅助设计软件 （CAD）中用“C”作为控制分区线框图层的标识；“HC”作为控制分区填充 图层的标识；图层主题为附录表 C.1 的表名所指的专题类型；中文说明为表 中的内容说明。 3.4 3.4.1～3.4.4 规划要素符号图层命名 乡镇国土空间规划图在地理信息系统软件（GIS）和计算机 辅助设计软件（CAD）中用 “FH”作为规划要素符号图层的标识。专项名称 用“SZ”“JT”“GG”“LS”“AQ”“LD”分别表示市政设施、交通设施、 公共设施、历史文化资源、城市安全设施、绿地系统。详见附录 D 中表 D.1～ 表 D.6 图层名称。 61
