LED照明产品节能认证技术规范及认证规则换版实施方案和流程.doc

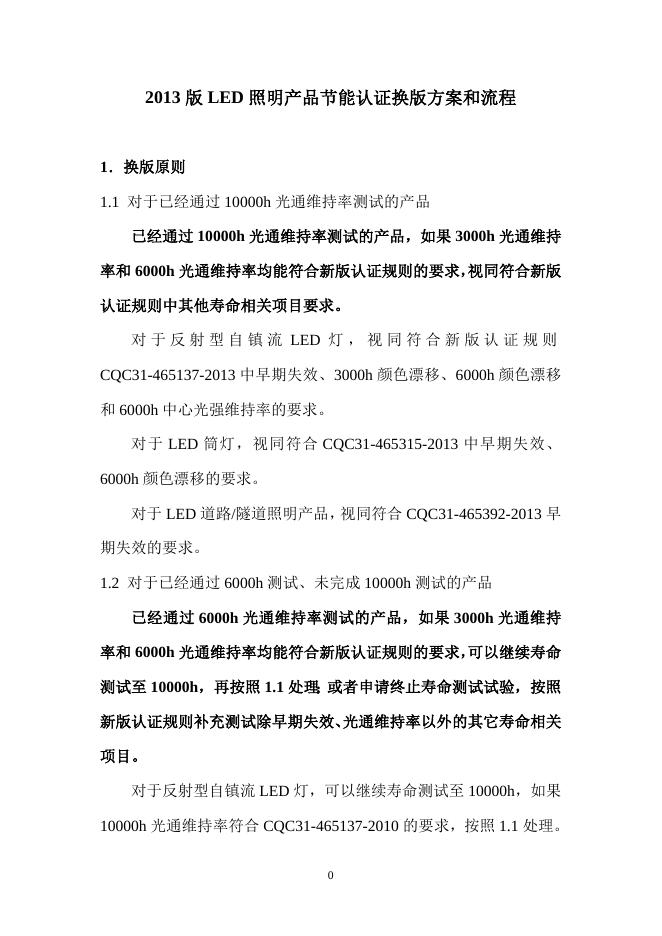

2013 版 LED 照明产品节能认证换版方案和流程 1．换版原则 1.1 对于已经通过 10000h 光通维持率测试的产品 已经通过 10000h 光通维持率测试的产品，如果 3000h 光通维持 率和 6000h 光通维持率均能符合新版认证规则的要求，视同符合新版 认证规则中其他寿命相关项目要求。 对 于 反 射 型 自 镇 流 LED 灯 ， 视 同 符 合 新 版 认 证 规 则 CQC31-465137-2013 中早期失效、3000h 颜色漂移、6000h 颜色漂移 和 6000h 中心光强维持率的要求。 对于 LED 筒灯，视同符合 CQC31-465315-2013 中早期失效、 6000h 颜色漂移的要求。 对于 LED 道路/隧道照明产品，视同符合 CQC31-465392-2013 早 期失效的要求。 1.2 对于已经通过 6000h 测试、未完成 10000h 测试的产品 已经通过 6000h 光通维持率测试的产品，如果 3000h 光通维持 率和 6000h 光通维持率均能符合新版认证规则的要求，可以继续寿命 测试至 10000h，再按照 1.1 处理；或者申请终止寿命测试试验，按照 新版认证规则补充测试除早期失效、光通维持率以外的其它寿命相关 项目。 对于反射型自镇流 LED 灯，可以继续寿命测试至 10000h，如果 10000h 光通维持率符合 CQC31-465137-2010 的要求，按照 1.1 处理。 0 或者终止寿命测试，按照新版认证规则 CQC31-465137-2013 补充测 试 3000h 颜色漂移、6000h 颜色漂移和 6000h 中心光强维持率，其中 3000h 颜色漂移、6000h 颜色漂移直接调用已测数据进行判定，补充 1 只样品测试 6000h 中心光强维持率。 对于 LED 筒灯，可以继续寿命测试至 10000h，如果 10000h 光 通维持率符合 CQC31-465135-2013 的要求，按照 1.1 处理。或者终止 寿命测试，按照新版认证规则 CQC31-465135-2013 补充 10 只样品测 试 6000h 颜色漂移。 对于 LED 道路/隧道照明产品，可以申请终止寿命测试，视同符 合 CQC31-465392-2013 早期失效的要求。 1.3 对于已经通过 3000h 测试、未完成 6000h 测试的产品 已经通过 3000h 光通维持率测试的产品，如果 3000h 光通维持 率符合新版认证规则的要求，视同符合新版认证规则早期失效的要求。 对 于 反 射 型 自 镇 流 LED 灯 ， 视 同 符 合 新 版 认 证 规 则 CQC31-465137-2013 中早期失效的要求，继续寿命测试至 6000h，按 照 CQC31-465137-2013 测试 6000h 光通维持率、6000h 颜色漂移和 6000h 中心光强维持率。 对于 LED 筒灯，视同符合新版认证规则 CQC31-465135-2013 中 早期失效的要求，继续寿命测试至 6000h，按照 CQC31-465135-2013 测试 6000h 光通维持率和 6000h 颜色漂移项目。 1 对于 LED 隧道灯，视同符合 CQC31-465392-2013 中早期失效的 要求，继续寿命测试至 6000h，按照 CQC31-465392-2013 测试 6000h 光通维持率项目。 1.4 对于已经通过 1000h 测试、未完成 3000h 测试的产品 已经通过 1000h 测试的产品，如果 1000h 初始项目均符合新版 认证规则的要求，视同符合新版认证规则早期失效的要求。 对 于 反 射 型 自 镇 流 LED 灯 ， 视 同 符 合 新 版 认 证 规 则 CQC31-465137-2013 中早期失效的要求，继续寿命测试至 6000h，按 照 CQC31-465137-2013 测试 3000h 光通维持率、3000h 颜色漂移、 6000h 光通维持率、6000h 颜色漂移和 6000h 中心光强维持率。 对于 LED 筒灯，视同符合新版认证规则 CQC31-465135-2013 中 早期失效的要求，继续寿命测试至 6000h，按照 CQC31-465135-2013 测试 3000h 光通维持率、6000h 光通维持率和 6000h 颜色漂移。 对于 LED 隧道灯，视同符合新版认证规则中 CQC31-465392-2013 中早期失效的要求，继续寿命测试至 6000h， 按照 CQC31-465392-2013 测试 3000h 光通维持率和 6000h 光通维持率。 1.5 所有测试阶段均需补测的项目 无论检测进展到哪个阶段，除补充测试 1.1—1.4 的寿命项目以外， 还需要补充寿命项目之外的其它项目。 对于反射型自镇流 LED 灯，应补充测试标记、适用工作电压、 适用环境温度、颜色不均匀度、光生物安全要求 1，直接调用已测数 1 认可企业提供的 LED 芯片或 LED 模块的符合性证明文件 2 据判定初始色度、初始显色性、光束角要求、中心光强要求、初始光 效、功率因数，上述项目按照 CQC31-465137-2013 考核。 对于 LED 筒灯，应补充测试标记、口径尺寸、适用环境温度、 适用工作电压、色品空间不一致性、光生物安全要求 2、保护角，直 接调用已测数据判定初始显色性、初始灯具效能、功率因数，上述项 目按照 CQC31-465135-2013 考核。 对于 LED 道路/隧道照明产品，应补充测试标记、适用环境温度 和适用工作电压，直接调用已测数据判定重量、初始相关色温、初始 光效、功率因数，按照 CQC31-465392-2013 考核。 2．换版流程 2.1 对于已获证产品 包括检测时间在 3000h 至 10000h 之间。 第一步：确认获证产品是否在认证范围 （1）反射型自镇流 LED 灯 光束角规格：10°、18°、24°、36°、45°、60°，判定原则 见表 1。 表 1 光束角规格范围 光束角规格（°） 10 18 24 36 45 60 2 实测光束角（°） 最小限值 最大限值 7 13 15 20 21 27 32 40 41 50 54 66 认可企业提供的 LED 芯片或 LED 模块的符合性证明文件 3 （2）LED 筒灯 按照口径尺寸划分为 51mm、64mm、76mm、89mm、102mm、 127mm、152mm、178mm 或 203mm，对于嵌入式筒灯，口径示意图 如图 1 所示。 图 1 嵌入式筒灯口径示意图 按照光通量划分为：300lm、 400lm、600lm、800lm、 1100lm、 1500lm、 2000lm、3000lm，判定原则见表 2. 表 2 光通量规格 光通量规格 （lm） 300 400 600 800 1100 1500 2000 3000 实测光通量 （lm） 最小限值 270 360 540 720 990 1350 1800 2700 按照尺寸和光通量划分，如表 3 所示。 4 最小限值 359 480 719 960 1320 1879 2400 3600 表 3 光通量和尺寸规格 尺寸规格 光通量规格（lm） 51mm、64mm 300、400、600、800 76mm、89mm、102mm 300、400、600、800、1100 127mm 600、800、1100、1500 152mm 600、800、1100、1500、2000 178mm、203mm 1100、1500、2000、3000 第二步：如果规格符合要求，初步判断产品是否符合新版规则 （1）反射型自镇流 LED 灯  初始光效 应不低于下表的要求，且不低于标称值的要求，判定原则为 12 （2，3）。 表 4 初始光效最低限值要求 产品类型 初始光效（lm/W） 色调代码：P27/27/30/35 60 色调代码：40/50/65 65 色调代码：P27/27/30/35 65 色调代码：40/50/65 70 PAR20 PAR30/PAR38  10000h 光通维持率（如有） 不低于 86%，判定原则 10（2，3）。  光生物危害类别 0 类或者 I 类。 （2）LED 筒灯 5  初始灯具效能 不应低于表 5 的要求，且不低于标称值的要求，判定原则 12 （2，3）。 表 5 初始灯具效能要求 初始效能应不低于（lm/W） 尺寸规格 额定相关色温≤3500K 3500K﹤额定相关色温≤6500K 65 70 70 77 51mm、64mm、76mm、 89mm、102mm 127mm、152mm、 178mm、203mm  3000h 光通维持率 不应低于 96.5%，判定原则 10（2,3）。  6000h 光通维持率（如有） 不应低于 93.1%，判定原则 10（2,3）。  10000h 光通维持率（如有） 不应低于 86%，判定原则 10（2,3）。  光生物安全类别 0 类或者 I 类。 （3）LED 道路/隧道照明产品  初始光效 不应低于表 6 要求，且不应低于标称值要求，判定原则 1（0， 1）。 表 6 初始光效最低限值要求 额定相关色温≤3500K 3500K﹤额定相关色温≤ 5000K 6 5000K﹤额定相关色温≤ 6500K 90 95 100  初始色度 应与标称的色调规格一致，判定原则 1（0,1） 。  3000h 光通维持率 不应低于 96.5%，判定原则 1（0，1）。  6000h 光通维持率（如有） 应不低于 93.1%，判定原则 1（0,1）。 第三步：如果第二步符合要求，更改标记 （1）反射型自镇流 LED 灯  光束角规格  型号命名（规则如图 2 所示）  标称光效（如有标称光效，且按照标称光效考核不符合，修改标 称光效值或者不标注）  制造日期  功率因数（如标称功率因数不符合要求，修改标称值） 示例：220V 11W 5000K E27 36°光束角的 PAR38 灯的型号为 BPZ 220/11 RZ.E27.PAR38.36D 型号中最后一项关于灯的色调、灯头类型、灯尺寸、光束角信息间用“.”分开。 7 图 2 反射型自镇流 LED 灯命名规则 （2）LED 筒灯  光通量规格  光生物安全类别  标称光效（如有标称光效，且按照标称光效考核不符合，修改标 称光效值或者不标注）  功率因数 （3）LED 道路/隧道照明产品  额定相关色温（如果额定相关色温和实测色温不在一个色调区间， 修改额定相关色温）  标称光效（如有标称光效，且按照标称光效考核不符合，修改标 称光效值或者不标注）  功率因数 第四步： 向在 http://www.cqc.com.cn 上填写变更申请。 第五步：向 CQC 及检测站提交相关资料（如不标注额定寿命，需向 CQC 提供承诺书，参见各实施规则附录 2） 8 图 3 额定寿命承诺书 第六步：向检测机构提交样品补充差异试验 （1）由检测机构判定不需要测试的项目  PAR 灯：初始色度、R9、6000h 光通维持率（如需要）、3000h 和 6000h 颜色漂移（如需要）、中心光强  LED 筒灯：R9 （2）如果上述项目符合换版规则，按照换版规则补充差异试验  PAR 灯：适用工作电压、适用环境温度 3、颜色不均匀度、6000h 光通维持率（如需要）、6000h 中心光强维持率（如需要）、3000h 和 6000h 颜色漂移（如需要）等。  LED 筒灯：适用工作电压、适用环境温度 4、色品空间不一致性、 6000h 光通维持率（如需要）、6000h 颜色漂移（如需要）等。  LED 路灯、隧道灯：适用工作电压、适用环境温度、6000h 光通 维持率（如需要）等。 第七步：如果测试结果符合新版规则要求，由检测机构出具报告。 3 4 同时补充相关安全测试项目，并修改标记。 同时补充相关安全测试项目，并修改标记。 9 第八步：CQC 换发新证书。 2.2 对于未获证企业 2.2.1 已经通过 3000h 测试，不需要工厂检查 第一种方式：在新版认证规则实施之日前颁发老版证书，在换版 截止日期之前完成换版，换版的操作流程参见 2.1。 第二种方式：按照新版认证规则要求出具报告，然后颁发新版证 书，具体流程如下： 第一步至第三步：同 2.1 的第一步至第三步； 第四步：同 2.1 的第五步。 第五步：同 2.1 的第六步。 2.2.2 已经通过 3000h 测试，需要工厂检查 第一种方式：在新版规则实施之日前，如能完成工厂检查，可以 颁发老版证书，在换版截止日期之前完成换版，换版的操作流程参加 2.1。 第二种方式：按照新版认证规则要求出具检测报告，然后再进行 工厂检查，具体流程如下： 第一步：向分中心申请工厂检查任务暂停； 第二步至第四步：同 2.1 的第一步至第三步； 第五步至第七步：同 2.1 的第五步至第七步； 第八步：向分中心申请工厂检查。 第九步：工厂检查通过，颁发新版证书。 10 2.2.3 已经通过 1000h 测试，未完成 3000h 测试，按照新版要求进行 评价 第一步：同 2.1 的第一步； 第二步：同 2.1 的第二步； 第三步：同 2.1 的第三步； 第四步：同 2.1 的第五步； 第五步：同 2.1 的第六步； 第六步：继续测试至 3000h，如符合新版认证规则要求，出具检 测报告。 2.2.4 检测时间小于 1000h，按照新版要求进行评价 第一步：同 2.1 的第一步； 第二步：自行判断产品是否符合新版认证规则要求； 第三步：如符合，修改产品标记； 第四步：向检测机机构提交样品同时测试其它项目； 第五步：如符合新版认证规则要求，出具检测报告。 特别提醒： LED 筒灯和 PAR 灯，还需要适用环境温度，如果有变化， 安全认证也应该补充差异试验。 11
