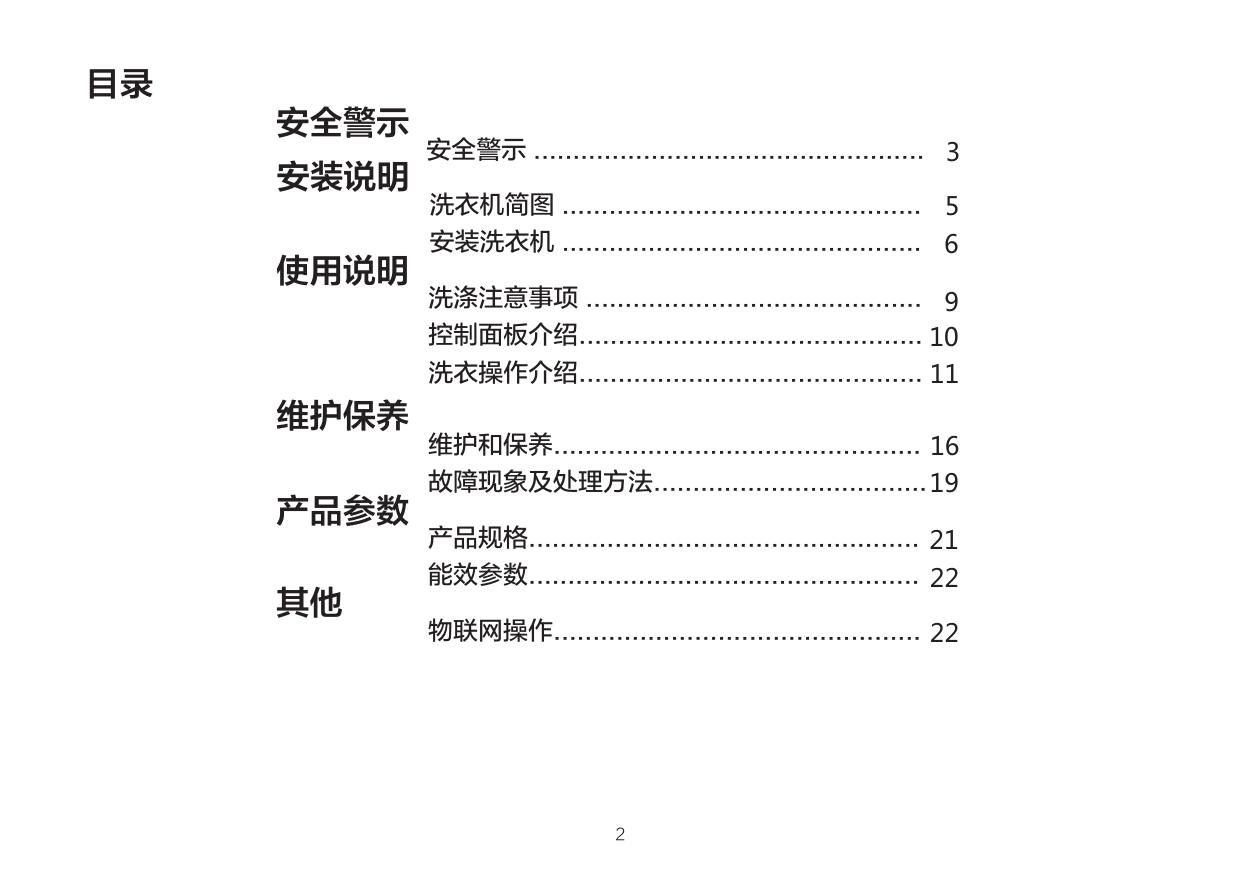

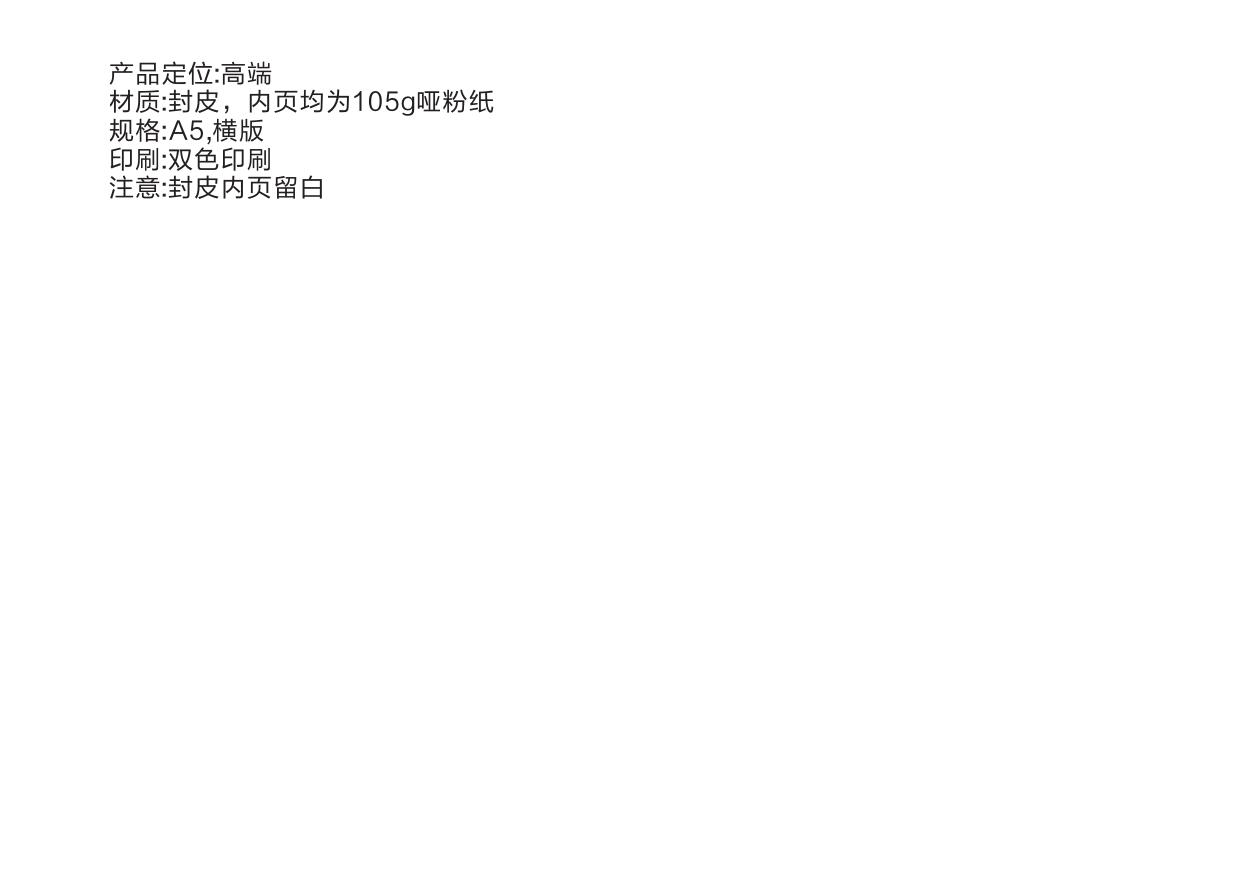

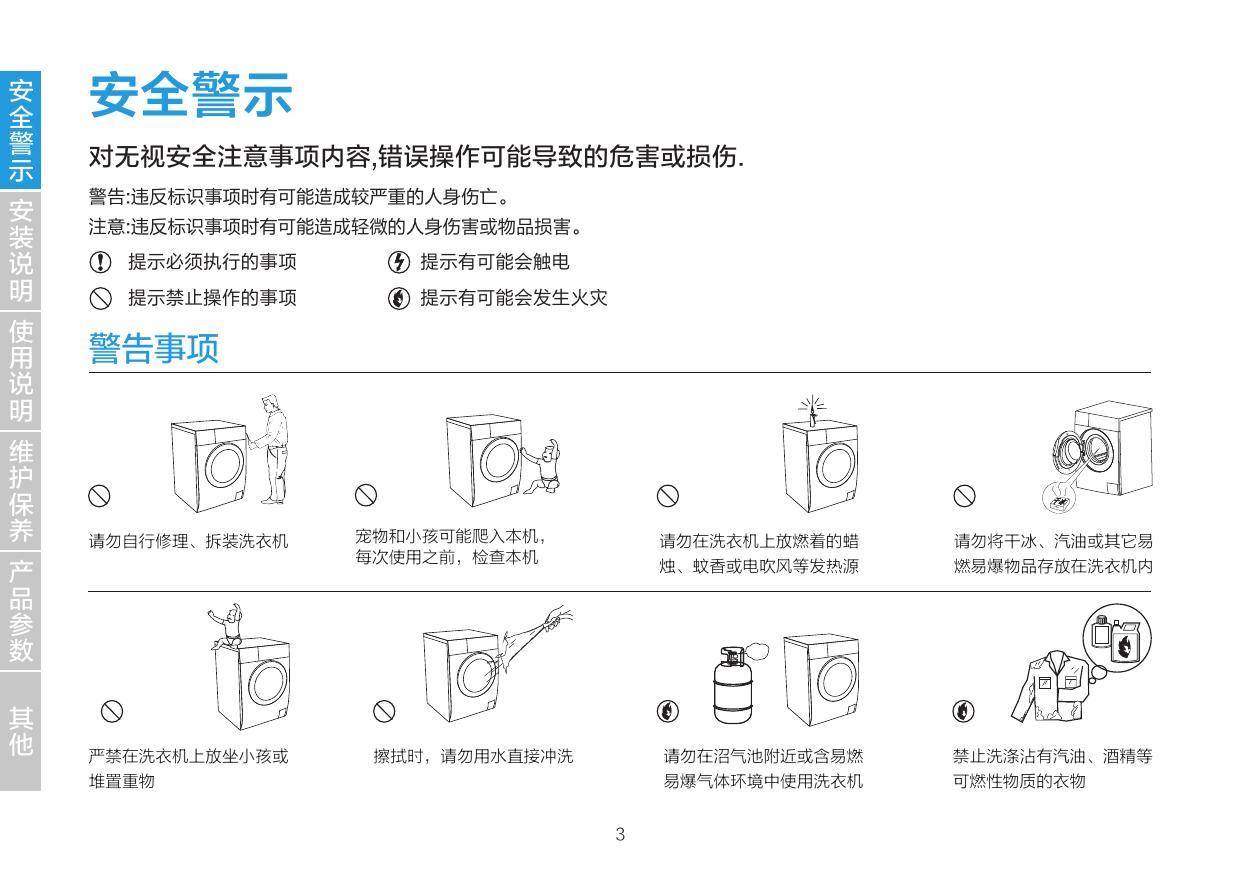

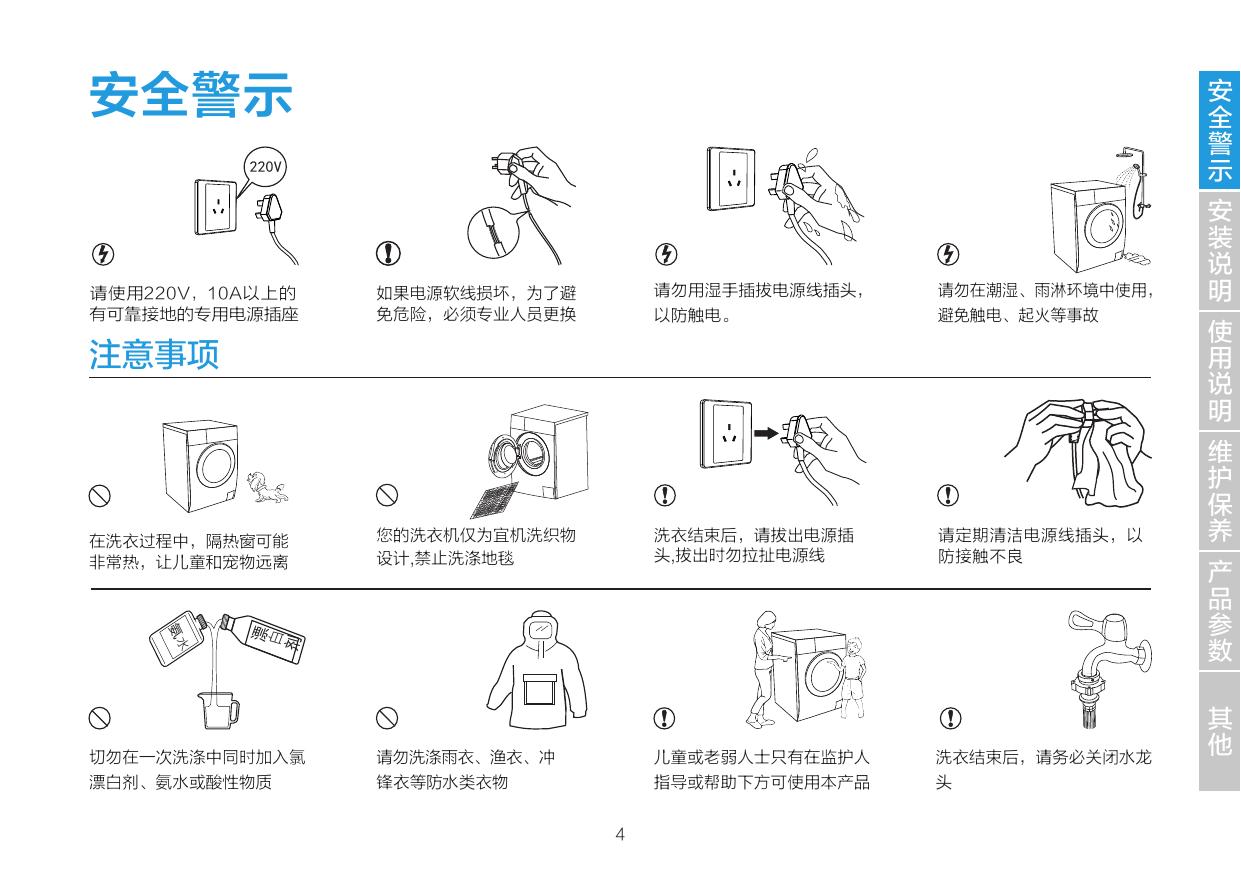

滚筒洗衣干衣机 使用说明书 BVL1D100EY 微信服务二维码 使用产品前请仔细阅读本使用说明书，并请妥善保管 荣誉出品 产品定位:高端 材质:封皮，内页均为105g哑粉纸 规格:A5,横版 印刷:双色印刷 注意:封皮内页留白 目录 安全警示 安装说明 使用说明 维护保养 产品参数 其他 安全警示 .................................................. 3 洗衣机简图 .............................................. 5 安装洗衣机 .............................................. 6 洗涤注意事项 ........................................... 9 控制面板介绍............................................ 10 洗衣操作介绍............................................ 11 维护和保养............................................... 16 故障现象及处理方法................................... 19 产品规格.................................................. 21 能效参数.................................................. 22 物联网操作............................................... 22 2 安全警示 安装说明 使用说明 维护保养 产品参数 安全警示 对无视安全注意事项内容,错误操作可能导致的危害或损伤. 警告:违反标识事项时有可能造成较严重的人身伤亡。 注意:违反标识事项时有可能造成轻微的人身伤害或物品损害。 提示必须执行的事项 提示有可能会触电 提示禁止操作的事项 提示有可能会发生火灾 警告事项 请勿自行修理、拆装洗衣机 其他 严禁在洗衣机上放坐小孩或 堆置重物 宠物和小孩可能爬入本机， 每次使用之前，检查本机 擦拭时，请勿用水直接冲洗 3 请勿在洗衣机上放燃着的蜡 烛、蚊香或电吹风等发热源 请勿将干冰、汽油或其它易 燃易爆物品存放在洗衣机内 请勿在沼气池附近或含易燃 易爆气体环境中使用洗衣机 禁止洗涤沾有汽油、酒精等 可燃性物质的衣物 220V 请使用220V，10A以上的 有可靠接地的专用电源插座 如果电源软线损坏，为了避 免危险，必须专业人员更换 请勿用湿手插拔电源线插头， 以防触电。 请勿在潮湿、雨淋环境中使用， 避免触电、起火等事故 您的洗衣机仅为宜机洗织物 设计,禁止洗涤地毯 洗衣结束后，请拔出电源插 头,拔出时勿拉扯电源线 请定期清洁电源线插头，以 防接触不良 注意事项 在洗衣过程中，隔热窗可能 非常热，让儿童和宠物远离 氨 漂白 水 剂 安全警示 安装说明 使用说明 维护保养 产品参数 安全警示 + + 请勿洗涤雨衣、渔衣、冲 儿童或老弱人士只有在监护人 锋衣等防水类衣物 指导或帮助下方可使用本产品 4 洗衣结束后，请务必关闭水龙 头 其他 切勿在一次洗涤中同时加入氯 漂白剂、氨水或酸性物质 安全警示 安装说明 使用说明 维护保养 产品参数 安装说明 洗衣机简图 附件 进水管 顶盖 运输螺栓孔塞 控制面板 洗涤剂盒 电源线 内筒 隔音板 排水管（请接污水管道） 门玻璃 洗衣机门 进水管组件 过滤器门 其他 注:本图片仅为示意图，由于产品改进及系列化扩展，您所得到的产品外观， 颜 色及功能部件可能与 此图 片不一 致，请以实际产品为准。 5 使用说明书 选择场所 安装步骤 洗衣机 拆除包装 取出进水管组件 安装隔音板 放置排水管 连接进水管 调节洗衣机水平 拆除运输螺栓 在安装洗衣机之前，选择有下列特点的场所： 坚实平整的地面 倾斜的地面 不平稳的地面 泡沫底垫 进水管组件 拆除包装箱、泡沫 安装隔音板 拆除运输螺栓（4颗） 注:1.该机器的包装材料可能对儿童有危害性。请妥善处理，以免让儿童轻易接触。 2.在使用洗衣机之前，必须从本机背面拆除运输螺栓,拆除后需用运输螺栓孔塞堵住 孔口。 注意:必须保证洗衣机不要压住电源线。 安全警示 安装说明 使用说明 维护保养 产品参数 安装说明 其他 调节底脚 注:调平洗衣机可以减少噪音和震动，请务必在使用前将洗衣机调平。 6 安全警示 安装说明 使用说明 维护保养 产品参数 安装说明 连接进水管 6分水龙头连接 1.水龙头的选用 请选用合适的水龙头，水龙头的出口端面要平整，以免漏水。 1 .拧下转接头 16mm以上 转接头 出口端面 正确的安装 2.旋上进水管 4分水龙头连接 注：不要直接在洗衣机专用水龙头的转接头上安装连接座。如果用户已有洗衣机专用水 龙头，为防止脱落漏水，请拧下转接头后，再将进水管连接座的螺钉固定安装在水 龙头螺纹上方。 2.进水管与水龙头的连接 连接座 滑套 1 .拧下转接头 2.旋上转换接头 3.旋上进水管 衬圈 下压滑套取下连接座 旋松连接座上的螺母 旋松连接座上的四个 螺钉并套在水龙头上 3.进水管与洗衣机的连接 - 将进水管的另一端旋紧在洗衣机进水阀接头。 - 旋紧紧固螺帽。 进水阀 其他 分离 接合 紧固连接座上的四个 螺钉旋紧紧固螺母 下压滑套，插入连接座， 放开滑套，完成连接 进水管 关闭水龙头，下压滑 套,拔出进水管即可 7 注: 安装完毕后,打开水龙头，检查是否漏水。 放置排水管 洗衣粉、洗涤剂、柔顺剂的使用： MAX标识线 请您先判断自己的机器是上排水还是下排水后再按照要求放置排水管(可以查看产品规格 表中排水方式判断) II 1.按[ ]键弹 出抽屉盒 2.将洗衣粉或洗涤 剂、柔顺剂从各 自对应口倒入 洗涤剂 柔顺剂 最小60cm 最大 100cm I I 洗衣粉 a.连接在水槽下方分支 3.用手推动抽屉面板关闭抽屉盒 注:1.对于结块及粘稠的洗涤剂或添加剂，在倒入洗涤剂盒之前， 地漏 建议用少量水稀释。 2.选用自动投放洗涤剂时，不必再向投入口中添加洗衣粉， b.连接在地漏 尽量避免反复开关洗涤剂盒抽屉，减少洗涤剂损耗。 3.抽屉盒可以存储一定量的洗涤剂和柔顺剂，不必每次都添加； 添加时洗涤剂、柔顺剂最高液面不要超过分配器盒上的MAX 注意:1.如果排水管太长，不要强行将其塞入洗衣机中，可以切除多余长度，并将转接 头取下，安装在切口处 2.如果排水管长度不够，需要延长排水管，请联系客户服务中心订购 首次使用 2 1.接通电源及自来水。 2.触摸电源键上电。 3.选择“筒自洁”程序。 4.触摸[启动/暂停]键。 + + 3 智能 洗衣专家 快洗15' 1 4 棉麻' 大件 8 各品牌的使用说明。开始洗衣后请勿打开洗涤剂盒,防止水或 泡沫溢出,主洗入口添加洗衣粉时必须打开蓝色插板。 其他 首次使用，建议您在没有衣物的情况下完成一次“筒自洁” 或其他高温功能洗涤(无需添加洗涤剂)。 标识。 4.适量添加洗衣粉、洗涤剂,添加过多会导致泡沫溢出，请参考 安全警示 安装说明 使用说明 维护保养 产品参数 安装说明 安全警示 安装说明 使用说明 维护保养 产品参数 使用说明 洗涤注意事项 洗涤负载确认 洗涤前，请先查看洗涤剂的使用说明，合理使用洗涤剂，正确计算洗涤剂用量将有更好 的洗涤效果。 衣物类型 最大洗涤容量 不褪色棉织物 全载 涤纶/混纺/化纤织物 半载 羊毛织物 2.0kg 真丝织物 2.5kg 羽绒织物 2.5kg 快洗 2.5kg 其他 参照衣物标签说明 请查看衣物标签，确认 是否适合洗衣机洗涤 洗衣时务必将硬币、钥 匙等硬物取出 将长带打结，纽扣扣好， 拉链拉上 烘干注意事项 烘干前，请确认衣物的种类是否可以烘 干,水龙头已打开且是冷水。 不同材质的衣物请分开烘干。 易缠绕、易磨损及小件、 袜子请放入网袋中洗涤 表面易起球衣物和长绒 衣物，请翻转后再洗涤 不同材质的衣物尽量分开 洗涤 其他 注意: - 禁止洗涤沾有汽油、石油、苯、辛纳水、酒精等化学品的衣服。 - 洗涤单件厚重大件衣服容易发生偏心过大报警。建议增加1~2件其他衣服一起洗涤。 - 选择适合机洗的无泡或低泡洗衣粉或洗涤剂,用量参照洗衣粉或洗涤剂使用说明。 9 烘干少量或轻薄衣物时,烘干时间可能会 比设定时间缩短。 烘干结束，取出衣物时请注意不要触及 筒壁，以免烫伤。 洗涤剂抽屉盒 触摸显示屏 按[ ]键，洗涤剂抽屉盒自动缓慢 弹出，根据需要添加洗涤剂或洗衣液， 添加完毕后用手推抽屉面板关闭。 显示洗衣程序，所设定的参数和功能,当 前洗衣时间等信息。 电源开关 触摸该按键3秒，即可打开和关闭洗衣 机电源。 注：装饰板内容以实际机型显示为准； 启动/暂停 具有启动与暂停的功能，触摸该按 键0.5秒,即在[启动/暂停]间切换。 本洗衣机羊毛洗程序已获得国际羊毛局（The Woolmark Company )授权。 根据衣物标签上的洗护说明以及本洗衣机羊毛洗程序说明，可以对可机洗羊毛产品进行洗涤。 洗衣机授权编号: M1906 :BVL1D100EY 安全警示 安装说明 使用说明 维护保养 产品参数 控制面板介绍 其他 10 安全警示 安装说明 使用说明 维护保养 产品参数 洗衣操作介绍 1.洗衣屏幕介绍 本产品采用触摸式显示屏操控 ， 洗衣模式的选择及设置操作均可轻触显示屏来完成 。 BVL1D100EY [启动/暂停]按键 [电源]按键 其他 11 2.洗衣模式选择 触摸【电源】按键开机后，显示屏会显示程序选 择 页面(实际显示内容以所购机型为准)。 用户可根据所洗衣物来选择相应程序并设置洗涤参数、附加功能等，从而满足用户的洗涤需要。 1.12个程序可选： 开机页面 2. 选择所需程序后，用户可根据需要详细设定相关参数。 3. BVL1D100EY机型选择"空气洗"程序后，仅显示可用6种洗涤程序。 12 其他 参数设置 注: 点击选择相应参数或附加功能后,点击"-/+"符号或滑动滑条进行参数设置。 安全警示 安装说明 使用说明 维护保养 产品参数 洗衣操作介绍 安全警示 安装说明 使用说明 维护保养 产品参数 洗衣操作介绍 3. 附加功能设置 烘干功能设置界面 童锁/添衣功能设置 空气洗功能设置 烘干：点击“烘干”使之高亮显示，即可滑动下方滑条或点击“-/+”设置烘干档位； 童锁：长按“童锁”3秒使之高亮显示,即启用童锁功能； 添衣：长按添衣3秒后,机器发出提示音,等待内筒停止旋转,门锁解锁后,可安全开门添加衣物,添加衣物后关好门,按下[启动/暂停]键； 空气洗：点击“空气洗”使之高亮显示，选择下方显示的六种材质，轻触启动键后开始运行程序。 注: 1.童锁功能可以有效防止儿童乱按或不小心引起的错误操作。洗衣机运行状态下，可以启用“童锁功能”、“添衣功能”； 2.洗衣机在运行时温度较高或水位高于筒口的状态下中途添衣功能不响应,在洗衣机内筒还在旋转时、内筒中有大量水以及内筒中水温较高时，不可强行开门； 3.BVL1D100PTT中烘干档位有：AUTO，30，60，90，120，180(数字为烘干时长，不含脱水时间) 烘干预估时间 棉织物(kg) 3kg 4kg 5kg 6kg 7kg 8kg 预估时间(Min) 120' 170' 200' 240' 270' 300' 其他 13 定时烘干功能设置 定时30分显示界面 单烘干程序默认界面 当选中单烘干程序后，默认设置为标准烘干档位，用户可根据实际需要，通过 点击"-/+"符号或滑动滑条或连续按“烘干” 来调节档位; 烘干档位： 分为6档：AUTO-定时30分-定时60分-定时90分-定时120分-定时180分; 用户可根据实际需要自行选择档位，当所烘衣物较少时，建议选择定时烘干，可选时间为30、60、90、120、180分钟 （默认含有10分钟脱水时间，实际显示时间为0:40、1:10、1:40、2:10、2:40，可通过调节转速至0来取消脱水时间）。 4.开始洗衣 相关参数和附加功能等设置确定后，触摸控板上[ ]按键开始洗衣。 操作流程图 5.操作流程图 棉麻 参数设置 附加功能 启动 开始洗涤 选择程序 14 其他 程序页面 安全警示 安装说明 使用说明 维护保养 产品参数 洗衣操作介绍 洗衣操作介绍 安全警示 安装说明 使用说明 维护保养 产品参数 名称 介绍 棉麻 洗涤日常耐洗衣物。 除螨洗 针对床上用品采用60℃恒温长效杀菌，清除深层残留螨虫细菌。 混合洗 洗涤日常耐洗且不会褪色衣物。 貂皮 空气洗专用程序，其他洗涤程序不可选。 羊毛 洗涤标记有“可机器洗涤”的羊毛织物。 丝绸 羽绒服 专门用来洗涤羽绒服。 快洗15′ 15分钟完成洗衣,仅适合洗涤少量和轻微污渍的衣服。 单脱水 单独的脱水程序。脱水之前，肥皂水或漂洗水先排出。 漂洗+脱水 单独的漂洗+脱水程序。 冷水洗 洗涤过程中无需加热，通过水魔方水流冲刷衣物，既能 有效去除污渍又能防止衣物变形，在深色衣物护色方面 有显著效果，呵护洗涤防止串色。 筒自洁 采用95℃高温清洗内外筒,使洗衣更健康。 衬衫 有效保护您的衬衫,避免脱水过多产生褶皱。 空气洗 利用加热后的高温和空气循环，抑菌消毒。 智能洗 根据衣物重量智能调节洗涤时间,更有效的节能,省时洗涤。 浸泡洗 在洗衣前先将衣物浸泡一段时间，然后再进行洗涤。 洗烘60' 简短的洗涤、烘干程序(适合少量衣物)。 单烘干 名称 介绍 注意:请根据具体机型选择使用对应程序，部分程序在APP中体现。 单独烘干衣物，烘干前，请确认衣物是否可以烘干，以 免对衣物造成损坏。 其他 15 注:在您开始保养工作前，请务必拔下电源线插头或切断电源，关闭水龙头。 清洗过滤器 洗衣机外壳及内筒的清洁和保养 如打开水龙头后不进水或进水不足，请清洗进 水阀处过滤网： 可用稀释过的中型非研磨类洗涤剂清洁洗衣机外壳和内筒。 注意:1.不能用尖利物品撞击洗衣机外壳。 2.切勿使用钢丝绒清洁内筒。 酒精 处理结冰的洗衣机 汽油 当气温降到了零下，您的洗衣机结了冰，请按如下步骤操作： 注：当再次使用洗衣机时，应确保环境温度在0℃以上。 1.拧下水龙头处进水管 50°C 50° C 50°C 冲洗水管 用温水冲洗洗涤剂盒 用温水冲洗内筒 防冻处理 如果您的洗衣机放在易受冻的房间内，使用后请务必将进水管和排水阀内的残留水排尽。 智能 洗衣专家 棉麻' 快洗15' 大件 注: 1.如果毛刷刷不干净，也可以拔出过滤网单 独清洗； 2.重新连接后,打开水龙头，检查确保不漏水。 50°C 用温水冲洗水龙头 2.用毛刷清洗进水 阀处过滤网 安全警示 安装说明 使用说明 维护保养 产品参数 维护保养 其他 1.启动单脱水进行排水 2.拔下进水管或排水 3.排出排水阀里残留水 16 安全警示 安装说明 使用说明 维护保养 产品参数 维护保养 清洗洗涤剂盒和凹槽 注:在清洗之前拔掉电源插头避免触电。 当使用完洗衣机后，将电源线拔下，机门关紧，防止夹住儿童。 注意： - 清洗前请先确认洗涤剂、柔顺剂盒内是否 有残留液，防止洗涤液流出。 - 禁止使用具有挥发性质的清洗剂进行清洗, 诸如酒精，汽油等。 - 洗衣机挪动或维修前，务必将分配器盒抽 出放置于安全地点，防止洗涤液倾倒出来。 - 洗衣机运行过程中，禁止按下[ ]键， 防止有水溅出。 A 其他 1.按[ ]键，洗涤剂盒自动缓慢弹出, 按压A处卡扣，可将洗涤剂盒全部取出 2.打开洗涤剂,柔软剂盖，用水清洁所有凹槽 3.清洗洗涤剂盒 4.将洗涤剂盖，柔软剂盖复原，把抽屉推回 到位 17 清除杂质 紧急开门 排水阀过滤器能过滤洗涤物中线绳和小杂物，定期清洁过滤器以确保洗衣机正常运转。 紧急开门拉绳 遇到停电等情况不能正常开门，而又需要开门的 情况下，请拉下紧急开门拉绳，开启门后请把紧 急开门拉绳复原。 紧急开门拉绳 紧急排水口 1.拔掉电源插头，轻摁, 过滤器门自动弹出 2.旋转拉出紧急排水管 3.拔下紧急排水导管盖， 让水流入盆中 1.打开过滤器门 4.旋转取下阀盖 5.取出杂物 6.排除杂物后重新 装回各件即可 注:装回阀盖和紧急排水管时，一定要安装到位，阀盖筋需对准孔筋插入，否则可能会出现 漏水。 注:机器在正常洗涤中禁止使用紧急开关拉绳， 如紧急需使用时，建议等水冷后再打开，避 免因筒内残留水过多，高温状态流出可能造 成烫伤危险。 其他 18 2.拉下紧急开门拉绳 安全警示 安装说明 使用说明 维护保养 产品参数 维护保养 安全警示 安装说明 使用说明 维护保养 产品参数 故障现象及处理方法 在您请求维修前,请对照下表作出相应检查 故障症状 解决方法 故障原因 检查机门是否关紧 检查电源插头是否插好 检查供水龙头是否已打开 检查是否按了"启动/暂停"键 洗衣机无法启动 机门打不开 机器的安全保护设计正在工作 关闭电源，重新开机(等待机器安全后) 加热故障 NTC损坏、加热管老化 可以正常洗涤衣物，只是不能加热洗 涤，应及时与维修部门联系 漏水 进水管或排水管连接不牢 房屋排水管道堵塞 检查并紧接水管 清理排水管，必要时请专业人员修理 指示灯或显示屏不亮 断电 电脑板故障/线束连接故障 检查是否停电，以及电源插头是否正确插接 料盒中有残留洗涤剂 洗衣粉受潮、结块 清洁、擦干料盒 使用液体洗涤剂或滚筒专用洗涤剂 洗涤效果不佳 衣物太脏 洗涤剂量不足 选择一个合适程序 正确选择洗涤剂或专用机洗低泡沫洗衣粉 其他 检查运输螺栓是否已拆下 检查机器是否安装在坚固的水平面上 检查地面上是否有发夹或金属物等异物 检查底脚是否调平 检查隔音板是否安装 出现异常音振动大 19 故障显示及处理方法 故障显示 故障原因 解决方法 门未合上 检查机门是否关好 检查衣服是否被门压住 进水超时 检查水龙头是否打开 检查水压是否过低 检查进水管是否被扭曲 进水阀的过滤网是否被堵塞 排水超时 检查排水管是否被堵塞 洗衣机溢水 关机后重新开机启动 其它 用户再次尝试使用，如再次出 现相同的错误显示，请向当地 维修站报修 安全警示 安装说明 使用说明 维护保养 产品参数 故障现象及处理方法 其他 20 安全警示 安装说明 使用说明 维护保养 产品参数 产品参数 产品规格 整机型号 BVL1D100EY 洗涤容量 10kg 烘干容量 7kg 外形尺寸 595*540*850mm 安装尺寸 595*610*850mm 额定电源 220V~ / 50Hz 加热功率 1650W 烘干功率 1200W 额定功率 1800W 使用水压 0.03MPa-1MPa 整机质量 70Kg 排水方式 上排水 洗涤噪音 46dBA 脱水噪音 68dBA 其他 21 用水量 整机型号 能效等级 耗电量 (千瓦时/工作周期) (升/工作周期) BVL1D100EY 1级 0.800 64 洗净比 洗涤容量 1.10 10.0 Kg 注: 性能参数为“棉麻”程序参数，温度调节至40度，转速调节至1000转，其他参数系统默认，不调节。噪音程序为“棉麻”，温度调节至 60度，转速调节至1200转，其他参数系统默认，不调节。 本系列产品全部设有WiFi智能控制功 能，可以通过手机下载智能App实现远 程操控。扫描右侧二维码或进入 http://manual.littleswan.com/网 站，按照操作指引下载安装智能App软 件并进行配网。 本设备包含型号核准代码CMIIT ID: 2017DP2157的无线电发射模块。 安全警示 安装说明 使用说明 维护保养 产品参数 能效参数 其他 22 售后服务 - 本产品三包按照国家三包规定执行。 - 免费服务范围：一般家庭使用的滚筒洗衣机，用户凭发票及包修凭证享有整机免费包修三年的服务。非家庭使用的洗衣机（如：洗衣房、洗 浴中心、学校、部队、医院、公寓、酒店、招待所、企业等团体使用或营利用途），用户凭发票及包修凭证享有整机免费包修三个月，主要零 部件（如：电机、电脑板、排水泵（阀）、滤波器、温控器、电磁阀、水位传感器、门锁、加热管）免费包修3年/1年的服务。 - 对下列情况我们实行有偿服务：用户因使用、维护、保管不当而造成损坏的；因异常电压、火灾等外部原因损坏的；自行或非承担三包修理者 拆动造成损坏的；超过“三包”有效期的；涂改发票或无购机发票和包修凭证的；包修凭证的产品型号和制造编码与所修理产品不符或涂改的； 等外品销售的洗衣机（以正规销售渠道的发票为准）除不洗涤、不脱水或漏电故障外，不予包修；因不可抗力造成损坏的。 - 如需相关咨询和服务，请拨打全国服务热线：400-8228-228，比佛利高端专属热线 : 400-1588-888,我们将竭诚为您服务。 包修卡 型号： 机器编号： 用户姓名 地址 购机商店 发票号 检修日期 检修记录 更换零部件 购买日期 客户确认 维修人员 洗衣机执行标准：Q/320292 AAZQ09-2018 GB4706.1 GB4706.24 GB4343.1 GB17625.1 GB19606 GB12021.4 GB4706.20 TEL 比佛利高端专属热线： 400-1588-888 全国服务热线： 400-8228-228 生产者：无锡小天鹅股份有限公司 生产者地址：无锡市国家高新技术开发区长江南路18号 网址：www.littleswan.com 合格证 检 验 员 01 检验日期 见条形码
