涉路行为标准化规范 第5部分:公路沿线非公路标志

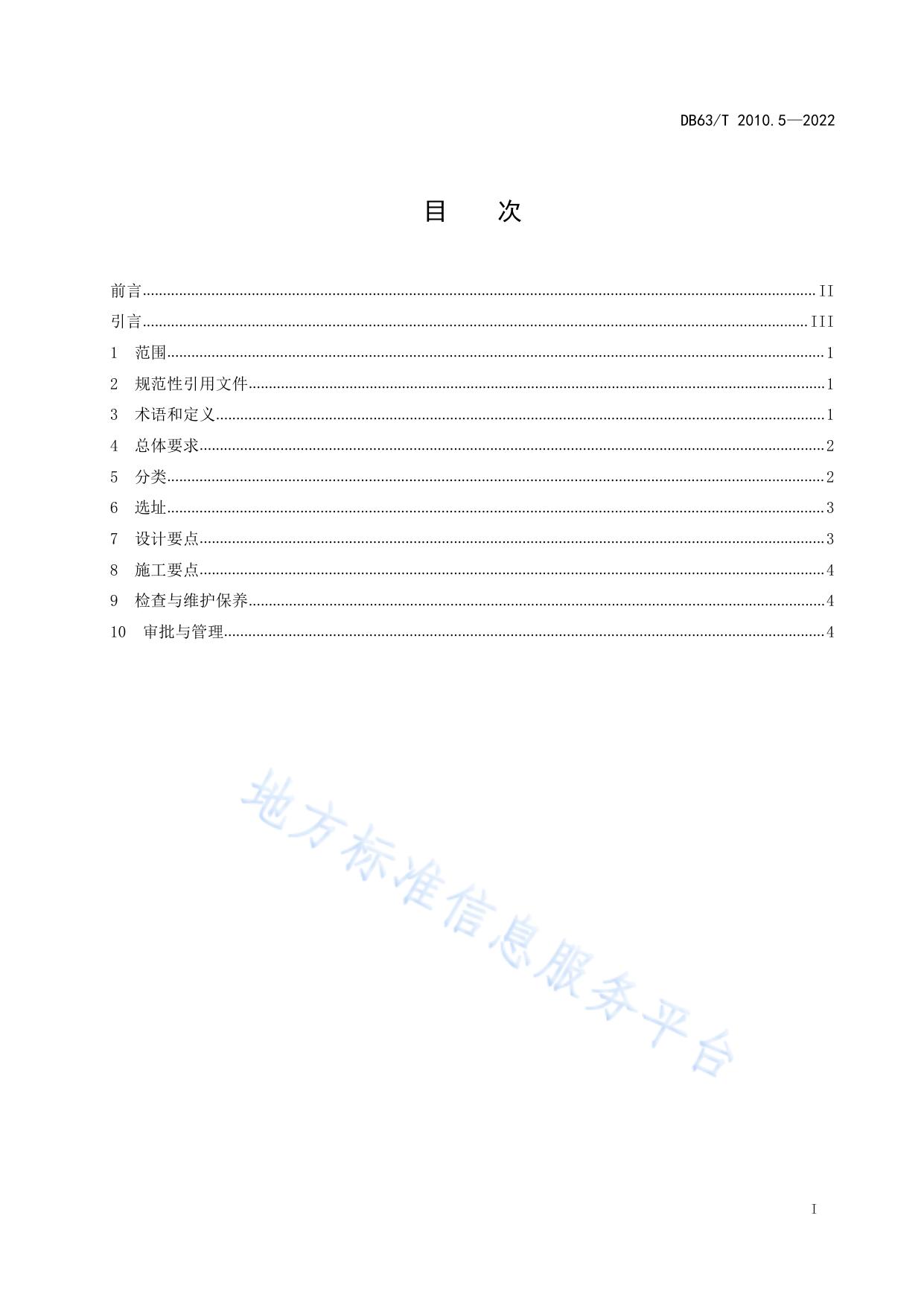

ICS 93.080 CCS P 66 青 63 海 省 地 方 标 准 DB63/T 2010.5—2022 涉路行为标准化规范 第 5 部分:公路沿线非公路标志 2022 - 01 - 07 发布 2022 - 03 - 01 实施 青海省市场监督管理局 发 布 DB63/T 2010.5—2022 目 次 前言....................................................................................................................................................................... II 引言..................................................................................................................................................................... III 1 范围................................................................................................................................................................... 1 2 规范性引用文件............................................................................................................................................... 1 3 术语和定义....................................................................................................................................................... 1 4 总体要求........................................................................................................................................................... 2 5 分类................................................................................................................................................................... 2 6 选址................................................................................................................................................................... 3 7 设计要点........................................................................................................................................................... 3 8 施工要点........................................................................................................................................................... 4 9 检查与维护保养............................................................................................................................................... 4 10 审批与管理..................................................................................................................................................... 4 I DB63/T 2010.5—2022 前 言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定起 草。 DB63/ 2010《涉路行为标准化规范》分为8个部分: ——第1部分:技术导则; ——第2部分:涉路项目技术要点; ——第3部分:公共服务指南; ——第4部分:质量和安全性评价; ——第5部分:公路沿线非公路标志; ——第6部分:公路结构物利用技术; ——第7部分:质量和安全管理指南; ——第8部分:大件运输技术指南。 本文件是DB63/T 2010《涉路行为标准化规范》的第5部分。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由青海省交通运输标准化专业技术委员会提出。 本文件由青海省交通运输厅归口。 本文件起草单位:青海省公路路政执法总队、青海省交通工程咨询有限公司、青海省公路局、青海 省交通控股集团有限公司。 本文件主要起草人:李延侠、樊宇、张发秀、薛永康、张全斌、韩玉华、张云松、黄建令、刘秉尧、 陆威、田慧红、高璿。 本文件由青海省交通运输厅监督实施。 II DB63/T 2010.5—2022 引 言 随着社会经济高速发展,在公路和公路用地范围内进行挖掘、占用、埋设,以及设置非公路标志、 大件运输等涉路行为呈持续上升趋势,为确保交通运输安全,维护公路通行条件,推动通道资源共享和 可持续发展,制定了DB63/T 2010涉路行为标准化规范。根据涉路行为的分类、工作阶段,确立了相关 要点,并规定了标准化的工作流程、方法及措施。 DB63/T 2010由以下8部分构成: ——第1部分:技术导则。规定了涉路行为的术语和定义、分类、总体要求、风险管控及标准化管 理等。 ——第2部分:涉路项目技术要点。规定了各类涉路项目设计、施工的要点和措施。 ——第3部分:公共服务指南。规定了涉路行为许可阶段的咨询、申请、审查、受理等事项的流程 和方法。 ——第4部分:质量和安全性评价。规定了涉路行为质量和安全性评价流程和方法。 ——第5部分:公路沿线非公路标志。规定了非公路标志选址、设计、施工、检查与维护的方法。 ——第6部分:公路结构物利用技术。规定了利用桥梁、涵洞等结构物的设计和施工要点。 ——第7部分:质量和安全管理指南。规定了涉路项目实施阶段的质量和安全管理、作业控制、安 全保障等方法和措施。 ——第8部分:大件运输技术指南。规定了运输方案、申报排障、运输前准备、在途运输等作业流 程和方法。 III DB63/T 2010.5—2022 涉路行为标准化规范 第 5 部分:公路沿线非公路标志 1 范围 本文件规定了公路沿线非公路标志的术语和定义、总体要求、分类、选址、设计要点、施工要点、 检查与维护保养、审批与管理。 本文件适用于涉路的非公路标志设计、施工及养护管理。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本 文件。 GB 5768.2-2009 道路交通标志和标线 第2部分:道路交通标志 GB/T 10001(所有部分) 公共信息图形符号 GB/T 18226 公路交通工程钢构件防腐技术条件 GB 50017 钢结构设计规范 GB 50135 高耸结构设计标准 GB 50205 钢结构工程施工质量验收标准 CJJ 149 城市户外广告设施技术规范 JTG/T 3310 公路工程混凝土结构耐久性设计规范 JTG/T 3360-01 公路桥梁抗风设计规范 JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG 3363 公路桥涵地基与基础设计规范 JTG B02 公路工程抗震规范 JTG D20 公路路线设计规范 JTG H10 公路养护技术规范 DB63/T 2010.3 涉路行为标准化规范 第3部分:公共服务指南 DB63/T 2010.6 涉路行为标准化规范 第6部分:公路结构物利用技术 DB63/T 2010.7 涉路行为标准化规范 第7部分:质量和安全管理指南 3 术语和定义 下列术语和定义适用于本文件。 非公路标志 公路沿线非公路交通标志的简称。 注1:包括非公路指示性标志、非公路宣传性标志。 1 DB63/T 2010.5—2022 注2:不包括距公路坡脚(顶)1.5倍倒覆高度以外的标志。 注3:不包括未侵入公路路肩,但在公路用地范围内的通用安全标志,如“高压危险、注意触电”等。 非公路指示性标志 除GB 5768.2规定之外,指向旅游区、休闲度假场所、服务设施、居住区及其他指示标志。 非公路宣传性标志 具有公益宣传、警示、广告等性质的标志。 单柱式标志 标志板安装在一根立柱上的中、小型尺寸非公路标志。 [来源:GB 5768.2-2009,3.12.1.4,有修改] 多柱式标志 标志板安装在两根及以上立柱上的非公路标志。 [来源:GB 5768.2-2009,3.12.1.4,有修改] 悬臂式标志 标志板安装于悬臂上,标志下缘离地面的高度应大于该道路规定的净空高度。 [来源:GB 5768.2-2009,3.12.2.1] 附着式标志 标志附着安装在上跨桥或附近构筑物上,按附着版面所处位置不同,分车行道上方附着式、路侧附 着式两种。 [来源:GB 5768.2-2009,3.12.4.1] 高耸结构式标志 标志板安装在净高超过3.0 m的细长支撑结构顶端的较大型非公路标志。 4 总体要求 非公路标志应符合交通行业相关标准。 宜设置在车辆前进方向的右侧,标志板宜与公路中心线垂直。 不应影响交通标志的识别和安全行车视距。 宜采用单柱式、双柱式、悬臂式等结构形式。 应标识所有者名称、联系方式、审批编号等;使用期间,所有者应定期进行检查、维护和保养。 5 分类 按功能分为指示性标志和宣传性标志。 按支撑方式分为单柱式、多柱式、悬臂式、附着式和高耸结构式标志。 2 DB63/T 2010.5—2022 6 选址 非公路标志的设置应考虑与公路的横向、纵向及交通设施间距等因素,且视距良好的区域,但不 应设置在以下区域: a) 路侧安全净区内; b) 路侧护栏及中央隔离带; c) 公路平曲线安全视距范围内、交叉口通视三角区范围内; d) 陡坡、连续下坡、视距不良和路侧险要路段; e) 交通标志、交通信号设施、公路照明设施上; f) 防抛落网、隔离栅、防风栅、防雪栅、声屏障及消防设施上; g) 隧道内(含隧道口周边位置 100 m); h) 收费门架、收费站棚、限高架及限宽架上; i) 公路两侧护面墙、挡土墙、边坡防护网等构筑物; j) 造成公路次生灾害的路段; k) 事故多发路段和重要交通标志设置点同侧 500 m 前后。 高耸结构式标志不应设置在以下区域: a) 居民区、学校、医院等路段; b) 平曲线半径小于 JTG D20 规定的最小半径一般值的路段; c) 总高度 1.5 倍半径区域内存在 35 kV 以上输电线路。 悬挂或附着式非公路标志除应符合 DB63/T 2010.6 规定外,还应满足但不限于以下要求: a) 利用公路桥梁设置的,不应悬挂在通透式桥梁护栏或主要受力构件上;宜设在护栏顶面至护 栏下缘位置,其高度不应超过护栏总高,单块标志牌长度不应跨越伸缩缝及墩顶位置; b) 利用上跨公路的渡槽、管廊、非公路桥梁等设施设置的,标志板下边缘不应侵占公路建筑限 界。 7 设计要点 间距 应符合但不限于以下规定: a) 高速公路单侧纵向间距应不小于 2000 m,两侧相对纵向间距不小于 1000 m; b) 一级、二级公路单侧纵向间距应不小于 1500 m,两侧相对纵向间距不小于 500 m; c) 三级及以下公路单侧纵向间距应不小于 600 m,两侧相对纵向间距不小于 400 m; d) 公路用地范围内的指示性非公路标志距交通标志应不小于 500 m; e) 悬臂式非公路标志不应设置在监控摄像头及收费门架摄像头前方 100 m 范围内。 净空 7.2.1 非公路标志位于公路用地范围内时,其净高应符合但不限于以下规定: a) 单柱式、双柱式结构面板下缘距路面净高应不小于 1.5 m,设置在有行人、非机动车道路侧时, 其高度不小于 1.8 m; b) 高速公路、一级公路路侧悬臂式结构面板下缘距路面净高应不小于 5.5 m; c) 设置于二级及以下公路路侧悬臂式结构面板下缘距路面净高应不小于 5.0 m。 3 DB63/T 2010.5—2022 7.2.2 非公路标志位于公路用地范围内时,其净宽应符合但不限于以下规定: a) 单柱式、多柱式结构标志面板内缘,距路肩外缘的距离应不小于 25 cm; b) 高耸结构式标志面板靠路侧内缘距公路用地范围控制线的最小距离应大于其总高度。 版面 7.3.1 不宜采用 GB 5768.2 规定的警告、禁令标志版面形式。 7.3.2 公共信息图形符号的使用应符合 GB/T 10001(所有部分)的规定。 7.3.3 底色宜偏淡,版面色彩不应与公路标志混淆,不准许出现大红、翠绿、全黄、全橙等大面积底 色。 7.3.4 高耸结构式标志的版面规格(高×宽):高速及一级公路不大于 6 m×18 m,二级及以下公路宜 小于 5 m×15 m。 照明 7.4.1 7.4.2 7.4.3 不准许设置霓虹灯。 照度最大允许值应符合 CJJ 149 规定。 光线应由下而上,不应直射、侧射路面,不应指向来车方向。 结构 7.5.1 规定。 7.5.2 7.5.3 7.5.4 7.5.5 8 构件的强度等级、力学性能和质量标准应符合 GB 50017、JTG 3362、JTG 3363、JTG/T 3310 支撑件、版面稳定性、刚度应符合 GB 50017 规定。 防腐层应符合 GB/T 18226 规定。 抗风设计应符合 CJJ 149、JTG/T 3360-01 规定。 高耸结构式标志应按 GB 50135 规定设计,抗震性能应符合 JTG B02 规定。 施工要点 设置位置应严格按设计文件执行。 焊接工程、紧固件连接工程、钢零件及钢部件工程应符合 GB 50205 规定。 地基承载力或地基加固后的承载力应满足非公路标志的需要。 施工质量、安全应符合 DB63/T 2010.7 规定。 9 检查与维护保养 非公路标志所有者应对标志的正常使用性能、结构安全性等进行检查,年检查频次应不低于 1 次, 并做好记录。 检查、维护保养应符合 CJJ 149、JTG H10 规定。 检查、维护保养作业,不应影响安全。 10 4 审批与管理 DB63/T 2010.5—2022 审批与管理应符合DB63/T 2010.3规定。 5
