南瑞继保RCS-9671CS变压器差动保护装置说明书

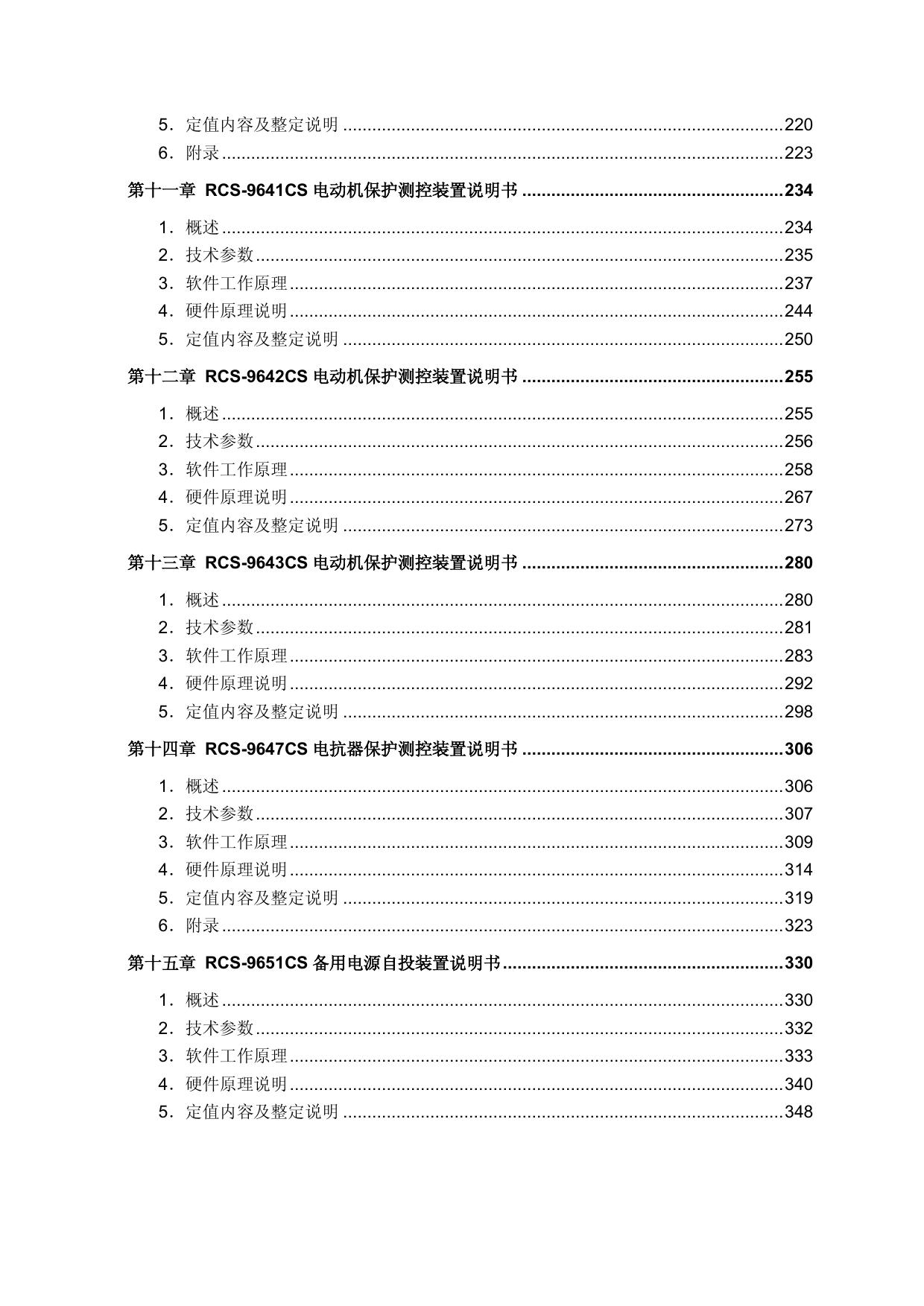

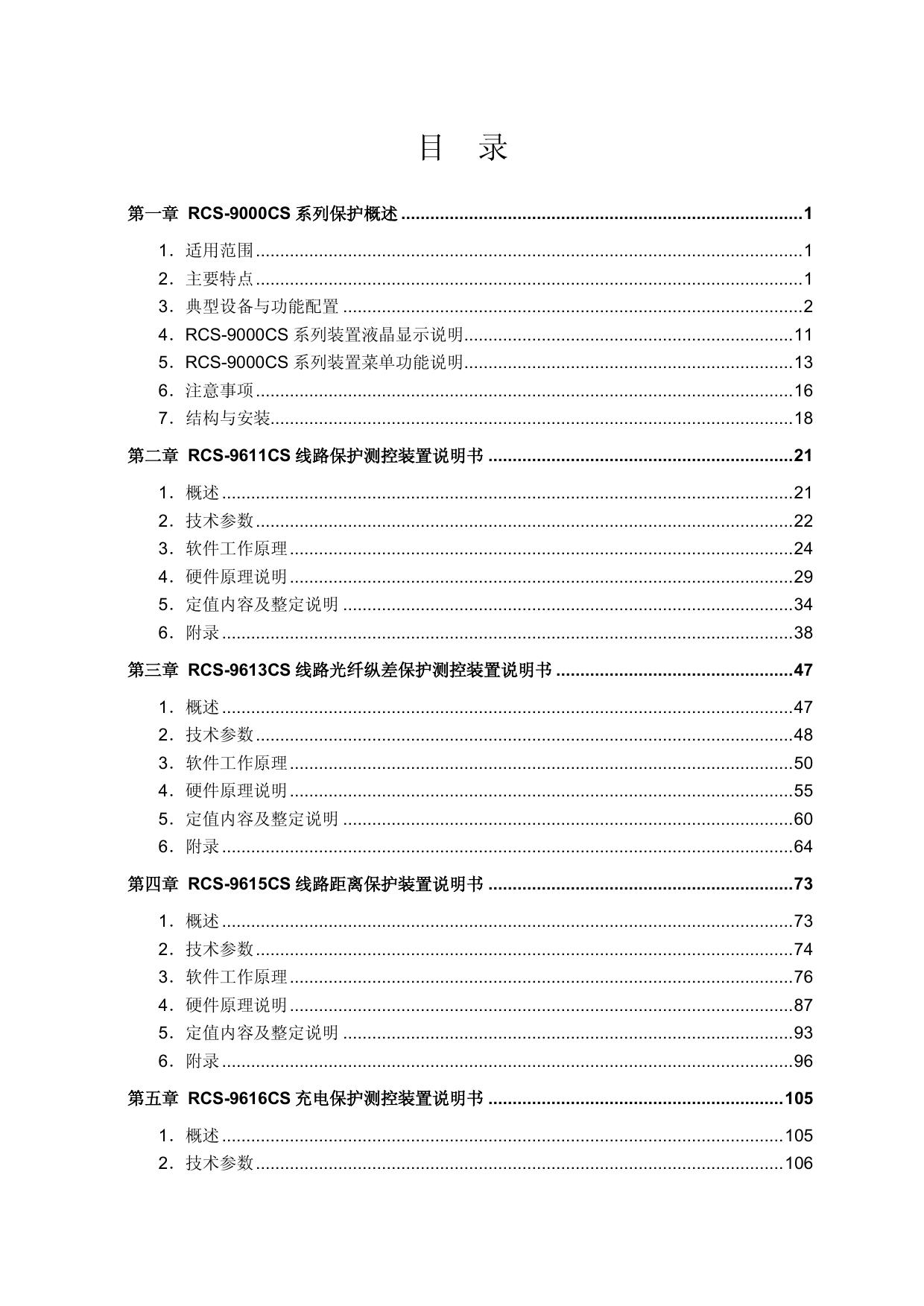

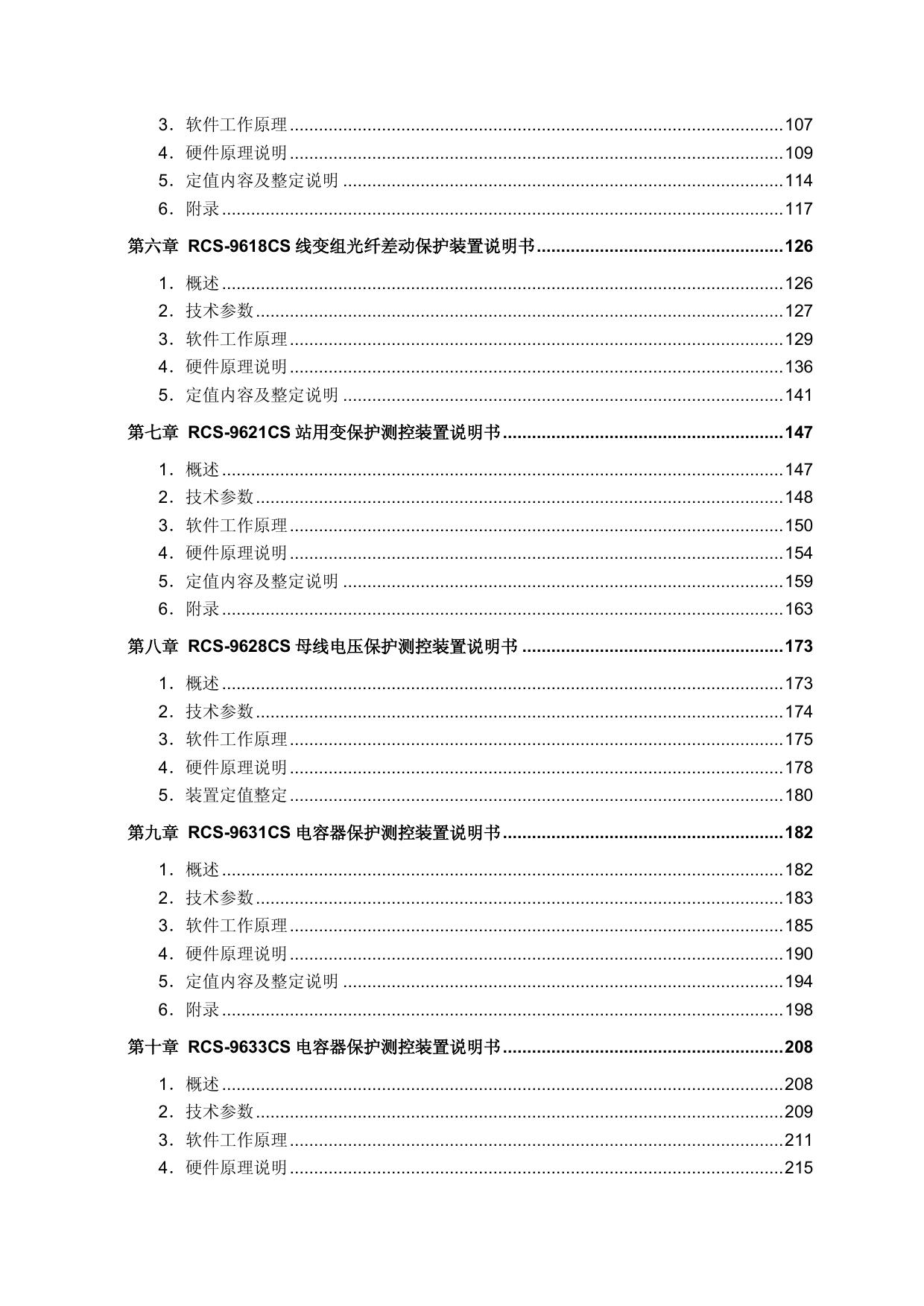

ZL_DYBH0312.0902 RCS-9600CS 系列 工业电气保护测控装置 技术说明书 南瑞继保电气有限公司版权所有 本说明书适用于 RCS-9600CS 系列 V2.**版本程序。 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相 符。 更多产品信息，请访问互联网：http://www.nari-relays.com。 目 录 第一章 RCS-9000CS 系列保护概述 ...................................................................................1 1．适用范围 .................................................................................................................1 2．主要特点 .................................................................................................................1 3．典型设备与功能配置 ...............................................................................................2 4．RCS-9000CS 系列装置液晶显示说明....................................................................11 5．RCS-9000CS 系列装置菜单功能说明....................................................................13 6．注意事项 ...............................................................................................................16 7．结构与安装............................................................................................................18 第二章 RCS-9611CS 线路保护测控装置说明书 ...............................................................21 1．概述 ......................................................................................................................21 2．技术参数 ...............................................................................................................22 3．软件工作原理 ........................................................................................................24 4．硬件原理说明 ........................................................................................................29 5．定值内容及整定说明 .............................................................................................34 6．附录 ......................................................................................................................38 第三章 RCS-9613CS 线路光纤纵差保护测控装置说明书 .................................................47 1．概述 ......................................................................................................................47 2．技术参数 ...............................................................................................................48 3．软件工作原理 ........................................................................................................50 4．硬件原理说明 ........................................................................................................55 5．定值内容及整定说明 .............................................................................................60 6．附录 ......................................................................................................................64 第四章 RCS-9615CS 线路距离保护装置说明书 ...............................................................73 1．概述 ......................................................................................................................73 2．技术参数 ...............................................................................................................74 3．软件工作原理 ........................................................................................................76 4．硬件原理说明 ........................................................................................................87 5．定值内容及整定说明 .............................................................................................93 6．附录 ......................................................................................................................96 第五章 RCS-9616CS 充电保护测控装置说明书 .............................................................105 1．概述 ....................................................................................................................105 2．技术参数 .............................................................................................................106 3．软件工作原理 ......................................................................................................107 4．硬件原理说明 ......................................................................................................109 5．定值内容及整定说明 ...........................................................................................114 6．附录 ....................................................................................................................117 第六章 RCS-9618CS 线变组光纤差动保护装置说明书...................................................126 1．概述 ....................................................................................................................126 2．技术参数 .............................................................................................................127 3．软件工作原理 ......................................................................................................129 4．硬件原理说明 ......................................................................................................136 5．定值内容及整定说明 ...........................................................................................141 第七章 RCS-9621CS 站用变保护测控装置说明书 ..........................................................147 1．概述 ....................................................................................................................147 2．技术参数 .............................................................................................................148 3．软件工作原理 ......................................................................................................150 4．硬件原理说明 ......................................................................................................154 5．定值内容及整定说明 ...........................................................................................159 6．附录 ....................................................................................................................163 第八章 RCS-9628CS 母线电压保护测控装置说明书 ......................................................173 1．概述 ....................................................................................................................173 2．技术参数 .............................................................................................................174 3．软件工作原理 ......................................................................................................175 4．硬件原理说明 ......................................................................................................178 5．装置定值整定 ......................................................................................................180 第九章 RCS-9631CS 电容器保护测控装置说明书 ..........................................................182 1．概述 ....................................................................................................................182 2．技术参数 .............................................................................................................183 3．软件工作原理 ......................................................................................................185 4．硬件原理说明 ......................................................................................................190 5．定值内容及整定说明 ...........................................................................................194 6．附录 ....................................................................................................................198 第十章 RCS-9633CS 电容器保护测控装置说明书 ..........................................................208 1．概述 ....................................................................................................................208 2．技术参数 .............................................................................................................209 3．软件工作原理 ......................................................................................................211 4．硬件原理说明 ......................................................................................................215 5．定值内容及整定说明 ...........................................................................................220 6．附录 ....................................................................................................................223 第十一章 RCS-9641CS 电动机保护测控装置说明书 ......................................................234 1．概述 ....................................................................................................................234 2．技术参数 .............................................................................................................235 3．软件工作原理 ......................................................................................................237 4．硬件原理说明 ......................................................................................................244 5．定值内容及整定说明 ...........................................................................................250 第十二章 RCS-9642CS 电动机保护测控装置说明书 ......................................................255 1．概述 ....................................................................................................................255 2．技术参数 .............................................................................................................256 3．软件工作原理 ......................................................................................................258 4．硬件原理说明 ......................................................................................................267 5．定值内容及整定说明 ...........................................................................................273 第十三章 RCS-9643CS 电动机保护测控装置说明书 ......................................................280 1．概述 ....................................................................................................................280 2．技术参数 .............................................................................................................281 3．软件工作原理 ......................................................................................................283 4．硬件原理说明 ......................................................................................................292 5．定值内容及整定说明 ...........................................................................................298 第十四章 RCS-9647CS 电抗器保护测控装置说明书 ......................................................306 1．概述 ....................................................................................................................306 2．技术参数 .............................................................................................................307 3．软件工作原理 ......................................................................................................309 4．硬件原理说明 ......................................................................................................314 5．定值内容及整定说明 ...........................................................................................319 6．附录 ....................................................................................................................323 第十五章 RCS-9651CS 备用电源自投装置说明书 ..........................................................330 1．概述 ....................................................................................................................330 2．技术参数 .............................................................................................................332 3．软件工作原理 ......................................................................................................333 4．硬件原理说明 ......................................................................................................340 5．定值内容及整定说明 ...........................................................................................348 第十六章 RCS-9658CS 故障解列装置说明书 .................................................................354 1．概述 ....................................................................................................................354 2．技术参数 .............................................................................................................355 3．软件工作原理 ......................................................................................................357 4．硬件原理说明 ......................................................................................................361 5．定值内容及整定说明 ...........................................................................................366 6．附录 ....................................................................................................................369 第十七章 RCS-9661CS 变压器非电量保护装置说明书...................................................377 1．概述 ....................................................................................................................377 2．技术参数 .............................................................................................................378 3．工作原理 .............................................................................................................379 4．硬件原理说明 ......................................................................................................381 5．定值内容及整定说明 ...........................................................................................390 第十八章 RCS-9671CS 变压器差动保护装置说明书 ......................................................392 1．概述 ....................................................................................................................392 2．技术参数 .............................................................................................................393 3．软件工作原理 ......................................................................................................395 4．硬件原理说明 ......................................................................................................399 5．定值内容及整定说明 ...........................................................................................402 第十九章 RCS-9679CS 变压器保护装置说明书 .............................................................408 1．概述 ....................................................................................................................408 2．技术参数 .............................................................................................................409 3．软件工作原理 ......................................................................................................411 4．硬件原理说明 ......................................................................................................417 5．定值内容及整定说明 ...........................................................................................424 第二十章 RCS-9681CS 变压器后备保护测控装置说明书 ...............................................431 1．基本配置及规格 ..................................................................................................431 2．技术参数 .............................................................................................................432 3．装置原理 .............................................................................................................434 4．硬件原理说明 ......................................................................................................438 5．装置整定内容 ......................................................................................................440 NARI-RELAYS RCS-9600CS 系列保护概述 第一章 RCS-9000CS 系列保护概述 1．适用范围 RCS-9000CS 系列保护测控装置是针对企业电力系统的新型“四合一”综合保护测控 装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵 活的场合。 RCS-9000CS 型系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相 对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可 靠性。RCS-9000CS 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支 持综合自动化所需的各种高级应用功能，如故障信息、录波信息功能等，为企业电力系 统的安全、稳定、经济运行提供了坚实的基础。 2．主要特点 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关 标准。 硬件资源丰富，开入量多达 25 路，提供丰富的信号和出口接点，支持出口插件扩展。 支持出口组态功能，每个保护元件可灵活选择动作的出口，方便了现场的应用和联 锁逻辑的实现。 操作回路配置灵活，可以适应各种操作机构。 保护功能配置齐全、动作快速、性能可靠。 电动机保护除具备常规的保护功能外，还具备更完善的辅助控制功能：启动时间间 隔控制功能，启动报告记录功能（记录电机启动时刻、启动过程的最大电流、最大差流， 并可记录启动波形），低压闭锁启动功能，电机启动联锁逻辑控制功能，大电流闭锁功 能等。 线路保护除提供电流保护外，还提供电压保护，适用于进线、母联和各种馈线单元 的保护。 具备完善的装置测试功能，方便了现场的调试和检测。 装置具备软件对时和硬件对时功能。硬件对时支持 GPS 差分秒脉冲对时或者 IRIG-B 码对时，装置可自动识别对时方式。 大部分装置可支持三路开关的遥控分合。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最新 16 次电机启动记录报告，最多 8 次故障录波 报告（每次故障录波时间最长 15 秒）。 保护功能和通信功能分别由独立的 CPU 来实现，网络的状况不影响保护的正常运行。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个），通道独立、可靠性高， 可以同时支持站内监控后台、保护信息工作站、调度通讯。支持两路独立的 485 口通信。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 1 NARI-RELAYS RCS-9600CS 系列保护概述 3．典型设备与功能配置 RCS-9000CS 系列保护测控装置是将保护功能及远动功能综合在一个装置中，该装置 即所谓的“四合一”保护（保护、遥测、遥控、遥信）。针对企业电力系统中不同的中 低压保护测控对象，RCS-9000CS 系列的装置型号及功能配置如下： 3.1 RCS-9611CS 线路保护测控装置 RCS-9611CS 为适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中 的线路保护及测控装置。 保护配置： 1）三段可经复压和方向闭锁的过流保护； 2）三段零序过流保护； 3）过流加速保护和零序加速保护(零序电流可自产也可外加)； 4）过负荷功能(报警或者跳闸)； 5）低周减载功能； 6）两段低压保护； 7）一段母线过压保护； 8）一段零序过压保护； 9）一段高周保护； 10）三相一次重合闸； 11）小电流接地选线功能（必须采用外加零序电流）； 12）独立的操作回路； 13）出口组态功能。 测控功能： 1）16 路自定义遥信开入； 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量； 4）事件 SOE 记录等。 3.2 RCS-9613CS 光纤纵差保护测控装置 RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的 线路光纤纵差和电流保护及测控装置，可组屏安装，也可在开关柜就地安装。 保护配置： 1）线路光纤纵差保护。 2）三段可经复压和方向闭锁的过流保护。 3）三段零序过流保护。 4）过流加速保护和零序加速保护(零序电流可自产也可外加)。 5）过负荷功能(报警或者跳闸)。 6）低周减载功能。 7）三相一次重合闸。 8）小电流接地选线功能（必须采用外加零序电流）。 9）大电流闭锁功能 10） 出口组态功能 2 NARI-RELAYS RCS-9600CS 系列保护概述 11） 独立的操作回路。 测控功能： 1）19 路自定义遥信开入。 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量。 4）事件 SOE 记录等。 3.3 RCS-9615CS 线路距离保护装置 RCS-9615CS 适用于 110kV 以下电压等级的中性点非直接接地（中性点经消弧线圈接 地系统或不接地）系统中的线路相间距离保护测控装置，可组屏安装，也可在开关柜就 地安装。 保护配置： 1）三段式相间距离保护； 2）不对称故障相继速动； 3）双回线相故障继速动； 4）距离加速保护； 5）两段可经复压和方向闭锁的过流保护和一段不经复压和方向闭锁的过流保护。 6）三段零序过流保护(零序电流可自产也可外加)。 7）过流加速保护和零序加速保护。 8）过负荷功能(报警或者跳闸)。 9）低周减载功能。 10）三相一次重合闸。 11）小电流接地选线功能（必须采用外加零序电流）。 12）独立的操作回路。 测控功能： 1）17 路自定义遥信开入。 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量。 4）事件 SOE 记录等。 3.4 RCS-9616CS 充电保护测控装置 RCS-9616CS 充电保护适用于 110kV 以下电压等级的母线充电保护及测控，也可用作 110kV 以下电压等级的母联保护及测控。可以组屏安装，也可就地安装到开关柜。 保护配置： 1) 短充过流保护(可经复压闭锁)； 2) 短充零序过流保护； 3) 两段长充过流保护(可经复压闭锁)； 4) 两段长充零序过流保护(零序电流可自产也可外加)； 5) 独立的操作回路及故障录波。 测控功能： 1) 20 路自定义遥信开入； 2) 一组断路器遥控分/合(选配方式至多可提供三组遥控)； 3 NARI-RELAYS RCS-9600CS 系列保护概述 3) Iam、Ibm、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 15 个遥测量； 4) 事件 SOE 记录等。 3.5 RCS-9618CS 线变组光纤差动保护测控装置 RCS-9618CS 用作 110kV 及以下电压等级的线变组(双圈)保护及测控装置(如下图)。 可组屏安装，也可在开关柜就地安装。 保护配置： 1) 光纤分相电流差动保护(差动速断和比率差动)。 2) 四段过流保护(Ⅰ、Ⅱ、Ⅲ段可经复压和方向闭锁)。 3) 一段独立的过流反时限保护。 4) 三段零序过流保护(Ⅰ、Ⅱ段可经方向闭锁，零序电流可外加也可自产)。 5) 一段独立的零流反时限保护。 6) 加速保护 (过流加速和零序加速，零序电流可外加也可自产)。 7) 过负荷功能(报警或者跳闸)。 8) 5 路非电量保护(报警或者跳闸)。 9) 零序过压保护(零序电压外接)。 10)9 路可组态的独立出口。 11)独立的操作回路。 测控功能： 1）12 路自定义遥信开入。 2）三组遥控分/合(至多)。 3）Iam、Ibm、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COSф共 15 个遥测量。 4）事件 SOE 记录等。 3.6 RCS-9621CS 站用变保护测控装置 RCS-9621CS 为适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中 站用变或接地变的保护测控装置。 保护配置： 1）三段复合电压闭锁过流保护； 2）高压侧正序反时限保护； 3）过负荷报警； 4）两段定时限负序过流保护，其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护； 5）高压侧接地保护：三段定时限零序过流保护（其中零序Ⅰ段两时限，零序Ⅲ段 可整定为报警或跳闸）；零序过压保护；支持网络小电流接地选线； 6）低压侧接地保护：三段定时限零序过流保护；零序反时限保护。 7）低电压保护； 8）非电量保护：非电量保护：重瓦斯跳闸、轻瓦斯报警、超温跳闸或报警、一路 备用非电量跳闸、一路备用非电量跳闸或报警。 9）独立的操作回路及故障录波； 10）出口组态功能。 测控功能： 1）17 路自定义遥信开入； 4 NARI-RELAYS RCS-9600CS 系列保护概述 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量； 4）事件 SOE 记录等。 3.7 RCS-9628CS 母线电压保护测控装置 保护功能： 1）三段低电压保护（其中第三段可作为复合电压闭锁输出）； 2）母线过电压保护； 3）零序过电压保护； 4）PT 断线报警； 5）非电量保护（两路）； 6）直流电源监视报警； 7）故障录波。 测控功能： 1）18 路遥信开入采集、装置遥信变位、事故遥信； 2）UA、UB、UC、U0、UAB、UBC、UCA、F 共 8 个模拟量的遥测； 3）事件 SOE 等； 4）可选配 2 路 4～20mA 直流模拟量(分别对应于 UCA、U0)输出，替代变送器作为 DCS 测量接口。 3.8 RCS-9631CS 电容器保护测控装置 RCS-9631CS 用作 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的并 联电容器的保护及测控，适用于单 Y，双 Y，△形接线电容器组。可组屏安装，也可在 开关柜就地安装。 保护配置： 1）三段过流保护； 2）两段零序过流保护； 3）过电压保护； 4）低电压保护； 5）不平衡电压保护； 6）不平衡电流保护； 7）非电量保护； 8）小电流接地选线功能（必须采用外加零序电流）； 9）独立的操作回路； 10）出口组态功能。 测控功能： 1）18 路自定义遥信开入； 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量； 4）事件 SOE 记录等。 5 NARI-RELAYS RCS-9600CS 系列保护概述 3.9 RCS-9633CS 电容器保护测控装置 RCS-9633CS 为电容器保护测控装置，适用于 110kV 以下电压等级的非直接接地系统 或小电阻接地系统中的并联电容器组。可组屏安装，也可在开关柜就地安装。 保护配置： 1）三段过流保护； 2）两段零序过流保护； 3）过电压保护； 4）低电压保护； 5）差压保护； 6）非电量保护； 7）小电流接地选线功能（必须采用外加零序电流）； 8）独立的操作回路； 9）出口组态功能。 测控功能： 1）18 路自定义遥信开入； 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量； 4）事件 SOE 记录等。 3.10 RCS-9641CS 电动机保护测控装置 RCS-9641CS 为用于 3-10KV 电压等级中高压异步电动机保护测控装置。 保护配置： 1）短路保护和启动时间过长及堵转保护：三段定时限过流保护； 2）不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷 报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； 3）过负荷保护； 4）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显 示电动机的热积累情况； 5）接地保护：零序过流保护／小电流接地选线，零序过压保护； 6）低电压保护； 7）过电压保护； 8）5 路非电量保护； 9）FC 回路配合的过流闭锁功能； 10）低电压闭锁启动功能； 11）独立的操作回路及故障录波。 测控功能： 1）15 路自定义遥信开入； 2）正常断路器遥控分合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 模拟量的遥测； 4）开关事故分合次数统计及事件 SOE 等。 辅助功能： 1）最小启动时间间隔控制功能； 6 NARI-RELAYS RCS-9600CS 系列保护概述 2）启动报告，记录电机启动时刻、启动过程的最大电流。 3）电机启动逻辑闭锁功能，将来自工艺系统或 DCS 系统的禁止启机条件信号接入 启动闭锁开入，来禁止电机启动。 3.11 RCS-9642CS 电动机保护测控装置 RCS-9642CS 为用于 3-10KV 电压等级中高压大型异步电动机保护测控装置。 保护配置： 1）电流纵差保护／磁平衡差动保护； 2）短路保护和启动时间过长及堵转保护：三段定时限过流保护； 3）不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷 报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； 4）过负荷保护； 5）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显 示电动机的热积累情况； 6）接地保护：零序过流保护／小电流接地选线，零序过压保护； 7）低电压保护； 8）过电压保护； 9）5 路非电量保护； 10）FC 回路配合的过流闭锁功能； 11）低电压闭锁启动功能； 12）独立的操作回路及故障录波。 测控功能： 1）14 路自定义遥信开入； 2）正常断路器遥控分合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 模拟量的遥测； 4）开关事故分合次数统计及事件 SOE 等； 辅助功能： 1）最小启动时间间隔控制功能； 2）启动报告，记录电机启动时刻、启动过程的最大电流、最大差流。 3）电机启动逻辑闭锁功能，将来自工艺系统或 DCS 系统的禁止启机条件信号接入 启动闭锁开入，来禁止电机启动。 3.12 RCS-9643CS 电动机保护测控装置 RCS-9643CS 为用于 3-10KV 电压等级中高压大型电动机保护测控装置。 保护配置： 1）电流纵差保护／磁平衡差动保护； 2）短路保护和启动时间过长及堵转保护：三段定时限过流保护； 3）不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷 报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； 4）过负荷保护； 5）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显 示电动机的热积累情况； 6）接地保护：零序过流保护／小电流接地选线，零序过压保护； 7 NARI-RELAYS RCS-9600CS 系列保护概述 7）低电压保护； 8）过电压保护； 9）低周保护； 10）失步保护； 11）低功率保护、逆功率保护； 12）6 路非电量保护； 13）FC 回路配合的过流闭锁功能； 14）低电压闭锁启动功能； 15）独立的操作回路及故障录波。 测控功能： 1）11 路自定义遥信开入； 2）正常断路器遥控分合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 模拟量的遥测； 4）开关事故分合次数统计及事件 SOE 等； 辅助功能： 1）最小启动时间间隔控制功能； 2）启动报告，记录电机启动时刻、启动过程的最大电流、最大差流。 3）电机启动逻辑闭锁功能，将来自工艺系统或 DCS 系统的禁止启机条件信号接入 启动闭锁开入，来禁止电机启动。 3.13 RCS-9647CS 电抗器保护测控装置 RCS-9647CS 为电抗器保护测控装置，适用于 110KV 以下电压等级的电抗器。可组屏 安装，亦可在开关柜就地安装。 保护配置： 1）差动速断保护、比率差动保护。 2）两段定时限过流保护、一段反时限过流保护。 3）两段零序过流保护(其中零序过流Ⅱ段可以选择为反时限)。 4）过负荷保护。 5）六路非电量保护。 6）小电流接地选线功能（必须采用外加零序电流）。 独立的操作回路。 测控功能： 1）15 路自定义遥信开入。 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量。 4）事件 SOE 记录等。 3.14 RCS-9651CS 备用电源自投保护测控装置 RCS-9651CS 型备用电源自投保护测控装置可实现各电压等级、不同主接线方式（内 桥、单母线、单母线分段及其他扩展方式）的备用电源自投逻辑和分段（桥）开关的过 流保护和测控功能。 保护配置： 8 NARI-RELAYS RCS-9600CS 系列保护概述 1）4 种方式的备用电源自投逻辑： 2）过负荷减载； 3）两段相间过流保护，可独立选择是否经复合电压闭锁。复合电压元件同时取两 段母线的两组电压； 4）一段零序过流保护； 5）合闸后加速保护（零序加速段或可经复压闭锁的过流加速段）； 6）相间过流和零序过流各一段母联充电保护，可选择退出。 测控功能： 1）7 路遥信开入采集、装置遥信变位、事故遥信； 2）保护动作、保护和遥信开入变位等事件 SOE 记录等； 3）一组断路器遥控分合； 4）Uab1、Ubc1、Uab2、Ubc2、P、Q、COSφ等模拟量的遥测； 5）正/反向有功和无功计算电度。 3.15 RCS-9658CS 故障解列装置 RCS-9658CS 适用于 110KV 以下电压等级的负荷侧或小电源侧的故障解列装置，故障 解列装置不同于因系统有功、无功缺额而设置的低频低压减载（解列）装置，两者不能 等同混用。 保护配置： 1）二段零序过压解列保护； 2）二段低压解列保护； 3）二段低周解列； 4）二段母线过压解列保护； 5）二段高周解列； 6）独立的操作回路及故障录波。 测控功能： 1）17 路自定义遥信开入。 2）一组断路器遥控分/合。 3）UA、UB、UC、UAB、UBC、UCA、U0、F 等模拟量的遥测； 4）事件 SOE 记录等。 3.16 RCS-9661CS 变压器的非电量保护装置 RCS-9661CS 为变压器的非电量保护装置。主要适用于 110KV 及以下电压等级的变压 器。 保护配置： 1）8 路非电量保护(通过选配 F3 插件，可到 10 路非电量保护)； 2）装置还有四路不按相操作断路器的独立的跳合闸操作回路； 3）两个电压切换回路（或两个电压并列回路，可选配）。 3.17 RCS-9671CS 变压器差动保护装置 RCS-9671CS 装置为由多微机实现的变压器差动保护，适用于 110KV 及以下电压等级 的双圈、三圈变压器，满足四侧差动的要求。 保护配置： 1）差动速断保护； 9 NARI-RELAYS RCS-9600CS 系列保护概述 2）比率差动保护（经二次谐波制动）； 3）中、低侧过流保护； 4）CT 断线判别。 3.18 RCS-9679CS 变压器保护装置 RCS-9679CS 装置由多微机实现的变压器保护，适用于 110kv 及以下电压等级的双圈 变压器。 保护配置： 1）差动速断保护； 2）比率差动保护（经二次谐波制动）； 3）高、低侧复压过流保护（各三段）； 4）过负荷发信，过载闭锁有载调压，过负荷起动风冷和零序过电压报警等功能； 5）8 路非电量保护，其中四路可以直接跳闸(通过选配 F3 插件，可到 10 路非电量 保护，六路可以直接跳闸)； 6）装置还有三路不按相操作断路器的独立的跳合闸操作回路； 7）出口组态功能。 3.19 RCS-9681CS 变压器后备保护测控装置 RCS-9681CS 为用于 110KV 电压或以下等级变压器的 110KV 或 35KV 或 10KV 侧后备保 护装置。 保护配置： 1）五段复合电压闭锁过流保护（可带方向，方向灵敏角 45/225），一段过流保护； 2）接地零序方向过流保护（第一段二时限，第二段三时限，第二段第三时限可选 报警）； 3）不接地零序保护（一段定值二段时限的零序过压保护、一段定值二段时限的间 隙零序过流保护（跳闸或报警））；可通过控制字选择间隙零序电压过流保护方式； 4）保护出口采用跳闸矩阵方式，可灵活整定； 5）过负荷发信号； 6）启动主变风冷； 7）过载闭锁有载调压； 8）出口组态功能。 测控功能： 1）20 路遥信开入采集、遥信变位、事故遥信； 2）3 路断路器遥控分合，空接点输出；出口动作保持时间可程序设定； 3）P、Q、I（IA、IB、IC）、U（UA、UB、UC、UAB、UBC、UCA）、U0、COSф、F 等模拟量的遥测； 4）遥控事件记录及事件 SOE 等。 10 NARI-RELAYS RCS-9600CS 系列保护概述 4．RCS-9000CS 系列装置液晶显示说明 4.1 主画面液晶显示说明 装置上电后，正常运行时液晶屏幕将显示主画面，基本格式如下（以 RCS-9611CS 为例）： 保护实时时钟，年、月、日、时、分、秒 □□ □□ □□ □□ □□. 电压：□□□·□□ V 电流：□□□·□□ A 频率： □□·□□ HZ 当前定值区号：□区 系统频率显示 装置当前运行的 定值区号 有“.”显示时，表示装置正在硬件对时 实时线电压平均值 实时保护 CT 的 A、C 相电流平均值 重合闸充电标记，实心时表示重合闸已充电 4.2 保护动作时液晶显示说明 本装置能存储 64 次动作报告，当保护动作时，液晶屏幕自动显示最新一次保护动 作报告，当一次动作报告中有多个动作元件时，所有动作元件将滚屏显示，格式如下： 小数点前三位为整组动作的序号，由装置启动到装置返回为一次整组动作。 小数点后两位为在一次整组中各动作（返回）元件的排列次序，在跳闸报告 显示中仅显示动作元件。 □□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ 动作元件的动作时刻年、月、日 时、分、秒、毫秒 □□□·□□A □□□□□□ 前三个方框为故障相显示(ABC)，后五个方 框为最大故障相电流（以过流保护动作为 例） 保护动作元件 4.3 运行异常时液晶显示说明 本装置能存储 64 次运行报告，保护装置运行中检测到系统运行异常则立即显示运 行报告，当一次运行报告中有多个异常信息时，所有异常信息将滚屏显示，格式如下： 报警 □□ □□ □□ □□□ □□□□ □□ □□ □□□□□□ 时、分、秒、毫秒 自检发生的时刻年、月、日 运行异常内容 11 NARI-RELAYS RCS-9600CS 系列保护概述 4.4 自检出错时液晶显示说明 本装置能存储 64 次装置自检报告，保护装置运行中，硬件自检出错将立即显示自 检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下： 报警 □□ □□ □□ □□□ □□□□ □□ □□ □□□□□□ 12 时、分、秒、毫秒 自检发生的时刻年、月、日 自检故障内容 NARI-RELAYS RCS-9600CS 系列保护概述 5．RCS-9000CS 系列装置菜单功能说明 本装置不提供单独的复归键，在主画面按‘确认’键可实现复归功能。 在主画面状态下，按‘▲’键可进入主菜单，通过‘▲’、‘▼’ 、 ‘确认’ 和 ‘取消’键选择子菜单。命令菜单采用如下的树形目录结构： 1. 2. 3. 4. 5. 0. 装置整定 保护定值 系统定值 通讯参数 辅助参数 软压板修改 退出 菜单选择 1. 装置整定 1. 2. 3. 4. 5. 0. 状态显示 采样值显示 相角显示 遥测量显示 开关量状态 软压板状态 退出 1. 2. 3. 4. 5. 0. 报告显示 跳闸报告 运行报告 遥信报告 操作报告 自检报告 退出 1. 2. 3. 4. 5. 6. 7. 8. 0. 报告打印 参数打印 定值打印 跳闸报告 运行报告 自检报告 遥信报告 状态打印 波形打印 退出 2. 状态显示 1. 2. 3. 0. 现场设置 时间设置 报告清除 电度清零 退出 装置调试 1. 2. 3. 4. 5. 0. 遥信顺序试验 遥信选点试验 出口传动试验 遥测信号试验 启动录波试验 退出 3. 报告显示 4. 报告打印 5. 现场设置 6. 装置调试 7. 版本信息 8. 厂内设置 0. 退出 厂内设置 1. 2. 3. 0. 精度手动调整 精度自动调整 装置初始化 退出 版本信息 1. 保护程序 2. 通讯程序 0. 退出 13 NARI-RELAYS RCS-9600CS 系列保护概述 5.1 装置整定 按键‘▲’、‘▼’用来滚动选择要修改的定值，按键‘◄’、‘►’用来将光标 移到要修改的位置，‘＋’和‘－’用来修改数据，按键‘取消’为放弃修改返回，按 ‘确认’键完成定值整定而后返回。 注：查看定值无需密码，如果修改定值需要输入密码，密码不正确有提示信息。 5.2 状态显示 本菜单主要用来显示保护装置电流电压实时采样值和开关量状态，它全面地反映了 该装置运行状态。只有这些量的显示值与实际运行情况一致，保护才能正确工作。建议 投运时对这些量进行检查。 5.3 报告打印 本菜单主要用来选择打印内容，其中包括参数、定值、跳闸报告、运行报告、自检 报告、遥信报告、状态、波形的打印。 报告打印功能可以方便用户进行定值核对、装置状态查看与事故分析。 在发生事故时，建议用户妥善保存现场原始信息，将装置的定值、参数和所有报告 打印保存以便于进行事后分析与责任界定。 5.4 时间设置 显示当前的日期和时间。 按键‘▲’、‘▼’、‘◄’、‘►’用来选择修改对象，‘＋’和‘－’用来修 改。按键‘取消’为放弃修改返回，‘确认’为执行修改而后返回。 5.5 报告显示 本菜单显示跳闸报告、运行报告、遥信报告、操作报告、自检报告。本装置具备掉 电保持功能，不管断电与否，它均能记忆上述报告最新的各 64 次（遥信报告 256 次）。 显示格式同上“6.2 液晶显示说明”。首先显示的是最新一次报告，按键‘▲’显示前 一个报告，按键‘▼’显示后一个报告，按键‘取消’退出至上一级菜单。 5.6 报告清除 选择本子菜单，输入正确的密码后，实现报告清除功能。 注意：请勿随意使用本功能。在装置投运前，可使用本功能清除传动试验产生的报 告。如果装置投运后，系统发生故障，装置动作出口，或者装置发生异常情况，建议先 将装置的报告信息妥善保存（可以将装置内保持的信息和监控后台的信息打印或者抄 录），而后再予以清除。 5.7 装置测试 辅助调试功能用于厂家生产调试或现场检验通讯、出口回路，可减少调试的工作量、 缩短调试工作时间。测试内容包括遥信对点、遥测置数、出口传动，所有测试均带密码 保护，同时装置对这些操作进行记录以便于事后分析。 本功能可以产生出口、遥信变位报文、遥测数据，需慎重使用。 1)遥信对点功能 14 NARI-RELAYS RCS-9600CS 系列保护概述 本功能主要用于就地产生虚遥信，无需保护试验就可以进行通讯联跳。遥信对点试 验有两种方式： “遥信顺序试验菜单”和“遥信选点试验菜单”。前者采用自动方式依次 选点，后者采用手动选点方式。两者均可产生动作元件、报警信息、保护压板、遥信开 入等所有遥信点的变位报告，产生的报告既就地保留亦上送。具体的操作方法如下： 进入“遥信顺序试验菜单”后，装置遥信状态自动的按液晶界面显示的遥信量条目 顺序由上而下变位，同时会形成对应的遥信变位报告，遥信自动对点功能执行完成后， 自动退出遥信试验菜单。 进入“遥信选点试验菜单”后，用户按‘▲’、或者‘▼’键进行浏览查看，光标 停在需要测试的遥信点所在行，按“确定”键，进行遥信选点试验，试验完成后用户可 以按“取消”退出菜单或者继续选择其他遥信点进行试验。 2)遥测置数功能 用于远方遥测数据数值校核，进入“遥测信号试验”菜单，对遥测量进行人工置数， 查看远方遥测数据与就地显示是否一致。 进入“遥测信号试验”菜单，用户按‘▲’、或者‘▼’ 键进行浏览查看，光标 停在需要测试的遥测量所在行，按“确定”键，进行遥测信号试验，试验完成后用户可 以按“取消”退出菜单或者继续浏览遥测量项目并进行试验。 3)出口传动试验 本功能可用于现场回路检查，无需保护试验即可触发出口接点。装置所有的出口接 点均可通过“出口传动试验”菜单进行传动。 特别说明：使用出口传动试验功能时，装置的检修压板(端子 330)必须投入、装置 需处于无压无流的状态。 进入“出口传动试验”菜单，用户按‘▲’、或者‘▼’键进行浏览查看，光标停 在需要测试的出口项目所在行，按“确定”键，进行对应的出口传动试验，试验完成后 用户可以按“取消”退出菜单或者继续浏览出口项目并进行试验。 5.8 版本信息 装置液晶界面可以显示程序名称、版本、校验码以及程序生成时间。具体版本信息 显示如下（以 RCS-9611CS 为例）： 保护程序版本信息 保护程序版本信息 装置型号，若是特殊程序后面还有 6 位数字 RCS－9611CS 程序的版本 版本号：□·□□ 校验码：□□□□ 程序的机器码和的低十六位 □□－□□－□□ □□：□□ 程序形成的时间 通讯程序版本信息 通讯程序版本信息 RCS－9611CS 版本号：□·□□ 校验码：□□□□ □□－□□－□□ □□：□□ 装置型号，若是特殊程序后面还有 6 位数字 程序的版本 程序的机器码和的低十六位 程序形成的时间 版本信息内容是程序管理识别的标志。 15 NARI-RELAYS RCS-9600CS 系列保护概述 6．注意事项 6.1 安装注意事项 1) 如果组屏安装，保护柜本身必须可靠接地，柜内设有接地铜排，须将其可靠连 接到电站的接地网上。 2) 可能的情况下应采用屏蔽电缆，屏蔽层在开关场与控制室同时接地，各相电流 线及其中性线应置于同一电缆内。 6.2 事故分析注意事项 为方便事故分析，特别建议用户妥善保存装置的动作报告。清除装置报告或者频繁 试验覆盖当时的故障信息，不利于用户和厂家进行事后分析和责任确定。 为可靠保存当时的故障信息，可以参考以下方法： 1) 在进行传动或者保护试验前，对装置的内部存储的信息以及后台存储的信息完 整的进行保存（抄录或打印）。 2) 保存的信息包括装置跳闸报告、故障录波、遥信报告、运行报告、自检报告、 系统定值和保护定值以及各种操作记录。 3) 现场的其他信息也应记录，包括事故过程、保护装置指示灯状态、主画面显示 内容，如确定有插件损坏，在更换插件时须仔细观察插件状态（包括有无异味、 烧痕、元器件异状等）。 4) 装置本地信息有条件的情况接打印机打印，监控后台的信息为防止被覆盖进行 另外存储。 5) 如有特殊情况，请通知厂家协助故障信息获取与保存。 6) 事故分析需要原始记录、装置版本信息以及现场故障处理过程的说明。 6.3 装置异常信息及处理建议 异常/自检信息 含 1 定值出错 定值区内容被破坏，闭锁保护 通知厂家处理 2 电源故障 直流电源不正常，闭锁保护 通知厂家处理 3 CPLD 故障 CPLD 芯片损坏，闭锁保护 通知厂家处理 4 PT 断线 电压回路断线，发告警信号，闭锁部 分保护 检查电压二次回路接线 5 CT 断线 电流回路断线，发告警信号， 不闭锁保护 检查电流二次回路接线 6 TWJ 异常 开关在跳位却有流，发告警信号，不 闭锁保护 检查开关辅助接点 7 频率异常 系统频率低于 49.5hz 发报警，不闭 锁保护 检查一次系统 8 接地报警 系统发生单相接地零序电压超过门 槛值发报警信号，不闭锁保护 检查一次系统 9 弹簧未储能 弹簧操作机构储能不足超过延时发 报警信号，不闭锁保护 检查操作机构 序号 16 义 处 理 建 议 NARI-RELAYS RCS-9600CS 系列保护概述 装置既检测不到跳位，也检测不到合 位；跳位或者合位监视回路断线，不 闭锁保护 检查监视回路 零序报警 零序电流超过定值，不闭锁保护 检查零序电流 12 超温报警 装置检测到油温高开入，不闭锁保护 检查一次系统 13 轻瓦斯报警 装置检测到轻瓦斯开入，不闭锁保护 检查一次系统 14 过负荷报警 负荷电流超过定值，不闭锁保护 检查负荷电流 15 非电量报警 装置检测到非电量开入，不闭锁保护 检查一次系统 16 过电压报警 母线电压超过定值，不闭锁保护 检查系统电压 17 不平衡电流报警 不平衡电流超过定值，不闭锁保护 检查一次系统 18 开关拒动 装置发出跳闸脉冲后,相应的开关没 有跳开 检查开关操作回路和辅助 接点 19 平衡系数错（变压 器） 对 Y 侧最大平衡系数应小于 2.3，对 △侧最大平衡系数应小于 4。平衡系 数错闭锁保护 装置若报“平衡系数错” ， 这说明平衡系数太大， 最好 改变 CT 变比以满足要求。 20 接线方式错（变压 器） KMODE 不在整定范围内（00～19）接 线方式错闭锁保护 检查系统定值中接线方式 的整定 21 起动 CPU 定值错 起动定值区内容被破坏，装置报警， 切换到主 CPU 来控制起动继电器 通知厂家处理 22 起动 CPU 通讯错 起动 CPU 和主 CPU 通讯异常 通知厂家处理 23 起动 CPU 电源故障 起动 CPU 直流电源不正常， 装置报警， 闭锁独立的起动继电器 通知厂家处理 起动 CPU 长期起动 起动 CPU 的差流超过起动定值，延时 10S 报起动 CPU 长期起动，装置报警 检查装置上的差流是否超 过差动启动值，或者超过 三、四侧过流定值，并查找 相应原因。 装置报警 装置报警一直保持， 报警灯 不熄灭，直到按面板上的 “确认” 键或有信号复归开 入或在远方复归， 检查电流 二次回路接线 10 控制回路断线 11 24 25 瞬时 CT 断线 26 零序过压报警 系统发生单相接地零序过压超过门 槛值发报警信号，不闭锁保护 检查一次系统 27 过热报警 过热报警投入且热积累大于过热保 护整定值的百分比 检查一次系统 17 NARI-RELAYS RCS-9600CS 系列保护概述 7．结构与安装 7.1 结构 1 具有如下结构的装置有 RCS-9611CS、RCS-9613CS、RCS-9615CS、RCS-9616CS、 RCS-9618CS、RCS-9621CS、RCS-9628CS、RCS-9631CS、RCS-9633CS、RCS-9641CS、 RCS-9642CS、RCS-9643CS、RCS-9647CS、RCS-9651CS、RCS-9658CS、RCS-9671CS、 RCS-9681CS。 7.1.1 安装参考尺寸 SWI 18 DC AI NARI-RELAYS RCS-9600CS 系列保护概述 7.1.2 组屏参考尺寸 19 NARI-RELAYS 7.2 结构 2 具有如下结构的装置有 RCS-9661CS、RCS-9679CS。 7.2.1 安装参考尺寸 20 RCS-9600CS 系列保护概述 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 第二章 RCS-9611CS 线路保护测控装置说明书 1．概述 1.1 应用范围 RCS-9611CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的 线路保护及测控装置，可组屏安装，也可在开关柜就地安装。 1.2 保护配置和功能 1.2.1 保护配置 1） 2） 3） 4） 5） 6） 7） 8） 9） 10） 11） 12） 13） 三段可经复压和方向闭锁的过流保护。 三段零序过流保护。 过流加速保护和零序加速保护(零序电流可自产也可外加)。 过负荷功能(报警或者跳闸)。 低周减载功能。 一段低压保护。 一段母线过压保护。 一段零序过压保护。 一段高周保护。 过流闭锁。 三相一次重合闸。 小电流接地选线功能（必须采用外加零序电流）。 独立的操作回路。 1.2.2 测控功能 1） 16 路自定义遥信开入。 2） 一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3） Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个 遥测量。 4） 事件 SOE 记录等。 1.2.3 保护信息功能 1） 2） 3） 4） 5） 6） 7） 8） 9） 装置描述的远方查看。 系统定值的远方查看。 保护定值和区号的远方查看、修改功能。 软压板状态的远方查看、投退、遥控功能。 装置保护开入状态的远方查看。 装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远 方查看。 远方对装置信号复归。 故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以 太网通讯(100Mbps)，超五类线或光纤通讯接口。 21 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 10） 支持串口 modbus 通信规约。 1.3 性能特征 l l l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 功能强大的选配插件能够满足现场各种需要。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波时间 最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 支持串口 modbus 通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏安 装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 22 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz NARI-RELAYS 2.2.2 功 耗 交流电压： 交流电流： 直 RCS-9611CS 线路保护测控装置说明书 流： < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 5％ 0～100S 时间定值×1％＋35ms 2.3.2 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A(外接时) < 5％ 0～100S 时间定值×1％＋35ms 2.3.3 低周保护 频率定值范围： 45～50Hz 频率定值误差： 0.01Hz DFDT 闭锁定值范围： 0.3～10Hz/S 时间定值范围： 0～100S 时间误差： 时间定值×1％＋35ms 2.3.4 高周保护 频率定值范围： 频率定值误差： 时间定值范围： 时间误差： 50～55Hz 0.01Hz 0～100S 时间定值×1％＋35ms 2.3.5 电压保护 低电压定值 ： 2～100V 过电压定值 ： 100～160V 电压保护时间定值： 0～100S 电压定值误差： < 2.5% 或 ±0.1V 时间定值误差： 时间定值×1％＋35ms 2.3.6 重合闸保护 时间定值范围： 时间误差： 0.1～9.9S 时间定值×1％＋35ms 23 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 2.3.7 遥信开入 分辨率 <1ms 信号输入方式：无源接点 2.3.8 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.9 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.10 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.11 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 过流保护 本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。各段可独 立选择是否经复压(负序电压和低电压)闭锁、是否经方向闭锁。 方向元件的灵敏角为 45 度，采用 90 度接线方式。方向元件和电流元件接成按相启 动方式。方向元件带有记忆功能，可消除近处三相短路时方向元件的死区。 在母线 PT 断线时可通过控制字“PT 断线退电流保护”选择此时是退出该段电流保 护的复压闭锁和方向闭锁以变成纯过流保护，还是将该电流保护直接退出。此处所指的 “电流保护”是指那些投了复压闭锁或者方向闭锁的电流保护段。既没有投复压闭锁也 没有投方向闭锁的电流保护段不受此控制字影响。 24 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 过流Ⅰ段和过流Ⅱ段固定为定时限保护；过流Ⅲ段可以经控制字选择是定时限还是 反时限，反时限特性沿用国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规 定，采用下列三个标准特性方程以供选择。 0.14 tp (1) 一般反时限： t = (I I p ) 0.02 − 1 非常反时限： t = 13.5 tp (I I p ) − 1 (2) 极端反时限： t = 80 tp (I I p ) 2 − 1 (3) 3.2 零序保护（接地保护） 当装置用于不接地或小电流接地系统，接地故障时的零序电流很小时，可以用接地 试跳的功能来隔离故障。这种情况要求零序电流由外部专用的零序 CT 引入，不能够用 软件自产。 当装置用于小电阻接地系统，接地零序电流相对较大时，可以用直接跳闸方法来隔 离故障。相应的，本装置提供了三段零序过流保护，其中零序Ⅰ段和零序Ⅱ段固定为定 时限保护，零序Ⅲ段可经控制字选择是定时限还是反时限，反时限特性的选择同上述过 流Ⅲ段。 零序Ⅲ段可经控制字选择是跳闸还是报警。 当零序电流作跳闸和报警用时，其既可以由外部专用的零序 CT 引入，也可用软件 自产(系统定值中有“零序电流自产”控制字)。 3.3 过负荷保护 装置设一段独立的过负荷保护，过负荷保护可以经控制字选择是报警还是跳闸。过 负荷出口跳闸后闭锁重合闸。 3.4 加速保护 装置设一段过流加速保护和一段零序加速保护。 重合闸加速可选择是重合闸前加速还是重合闸后加速。若选择前加速则在重合闸动 作之前投入；若选择后加速，则在重合闸动作后投入 3 秒。 手合加速在手合时固定投入 3 秒。 3.5 低周保护 装置设一段经低电压闭锁及频率滑差闭锁的低周保护。通过控制字（“DF/DT 闭锁 投入”）可选择在频率下降超过滑差闭锁定值时是否闭锁低周保护。低电压闭锁功能固 定投入。 装置提供“投低周减载”硬压板来投退低周保护。 低周保护动作后闭锁重合闸。 3.6 重合闸 装置提供三相一次重合闸功能，其起动方式有不对应起动和跳闸出口 1 保护动作起 动两种。 重合闸方式包括不检、检线路无压、检同期三种。 25 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 重合闸在充电完成后投入。线路在正常状态(KKJ=1，TWJ=0)且无闭锁信号时运行 15 秒后充电。下列信号闭锁重合闸： 1>手跳或者遥跳；2>闭锁重合闸开入；3>控制回路断线；4>低周保护动作；5>过负 荷跳闸；6>弹簧未储能开入；7>线路 PT 断线（检线路无压或者检同期投入时）；8>高 周保护动作。 3.7 母线低压保护 装置提供一段低压保护，当母线线电压均低于低压定值时，经整定的时间低压保护 动作。低压保护可选择是否经电流闭锁，若投入电流闭锁，则仅当电流小于闭锁定值时， 低压保护才允许动作。三相 PT 断线时，装置能自动判别并闭锁低压保护。装置提供“投 低压保护”硬压板来实现该功能的投退。 3.8 母线过压保护 装置提供一段过压保护，当母线线电压高于母线过压定值时，经整定的时间母线过 压保护动作。装置提供“投过压保护”硬压板来实现该功能的投退。 3.9 零序过压保护 装置提供一段零序过压保护，零序电压由三相电压自产得到。当母线零序电压高于 零序过压定值时，经整定的时间零序过压保护动作。装置提供“投零序过压”硬压板来 实现该功能的投退。 3.10 高周保护 装置提供一段高周保护，当系统频率高于高周定值时，经整定的时间高周保护动作。 装置提供“投高周保护”硬压板来实现该功能的投退。 3.11 过流闭锁 保护装置设置了大电流闭锁保护动作的功能，用于断路器开断容量不足或现场为 FC 回路的情况。当故障电流大于电流闭锁保护定值时只有动作报文保护跳闸出口 1 不动作， 其它出口无过流闭锁功能，该功能可经“过流闭锁保护投入”控制字投退。 3.12 跳闸逻辑矩阵 本装置各保护跳闸方式采用整定方式，即哪个保护动作， 跳何开关可以按需自由 整定。RCS-9611CS 标准配置提供 2 组跳闸出口：跳闸出口 1（CK1“402-414”）、跳闸出 口 2（CK2“427-428”），此时整定值“跳闸出口 3”、“跳闸出口 4”均无效。在选配 BO 插件时提供 4 组跳闸出口：跳闸出口 1（CK1“509-510”）、跳闸出口 2（CK2“525-526”）、 跳闸出口 3（CK3“527-528”）、跳闸出口 4（CK4“529-530”）。 跳闸出口 1 用于跳本线路开关，跳闸出口 2～4 可由用户选择去跳何种开关。 26 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 跳闸矩阵整定说明如下： 位数 元件 出口 CK1 15 14 13 12 11 10 HF U0GY GY DY LF 0 0 0 0 0 0 0 0 0 0 0 0 9 8 7 6 5 I03 I02 I01 GFH 0 0 1 1 0 0 0 0 0 0 0 0 I03 I0JS _FSX 4 3 2 1 0 GL3 GL2 GL1 0 0 0 1 0 0 0 0 GL3 GLJS _FSX CK2 CK3 CK4 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则可得 到跳闸方式。 例如： GL1 要动作于出口跳闸继电器 1，则在 GL1 所在列，CK1 所在行的交叉处置 1。 I01、I02 也要动作于出口跳闸继电器 1，则在 I01、I02 所在列，CK1 所在行的交叉处置 1，如此，在 CK1 行可得到 16 位二进制位串： CK1=0000000011000001 若某一组出口不用，如 CK3 不用可以全整为 0，即： 0000000000000000。 在保护定值菜单中的 CK1，CK2，CK3，CK4 各项输入以上二进制位串，即可完成跳 闸方式的整定。 3.13 装置自检 当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返回）。 硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、CPLD 故障。 3.14 装置运行告警 当装置检测到下列状况时，发运行异常信号（BJJ 继电器动作）： TWJ 异常、线路电压报警、频率异常、PT 断线、控制回路断线、接地报警、过负荷 报警、零序Ⅲ段报警、弹簧未储能、CT 断线、过压告警、零序过压告警。 3.15 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳合闸。标准 配置仅提供一组遥控输出接点(固定对应本开关)；选配方式可额外再提供两组遥控，参 见 5.4、8.1、8.2 节。 遥测量包括 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算， 实时累加。电流精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：16 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.16 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 27 NARI-RELAYS 3.17 逻辑框图 28 RCS-9611CS 线路保护测控装置说明书 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 4．硬件原理说明 4.1 装置整体结构 本小节所列的硬件图(即下图)是 9611CS 标准配置的硬件图，如果需要更多的出口 或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 29 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图(标准配置)。 SWI 30 PWR AI NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 4.3 装置接线端子与说明 本小节所列的背板端子图(即下图)对应于 9611CS 的标准配置，如果需要更多的出口 或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 注：跳闸出口 1 用于跳本线路断路器，仅有此出口可与重合闸出口配合使用。 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器。 IA、IB、IC 为保护用三相电流输入。 31 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 I0 为零序电流输入。其既可作零序过流保护（报警或跳闸）用，也可作小电流接地 选线用。当零序电流作小电流接地选线用时要求从专用零序电流互感器输入。 Iam、Icm 为测量用电流，需从专用测量 CT 输入，以保证遥测量有足够的精度。 UA、UB、UC 为母线电压，在本装置中作为保护和测量共用，其与 Iam、Icm 一起计 算形成本线路的 P、Q、COSф、kWh、kVarh。若无相应的母线 PT 或者本装置所使用的功 能不涉及电压，则 UA、UB、UC 可不接。为防止装置发 PT 断线信号，只需将保护定值中 “PT 断线检测投入” 控制字退出。 UX 为线路电压，在重合闸检线路无压和检同期时使用，可以是 100V 或者 57.7V， 只需要和系统定值中的“线路 PT 额定二次值”一致。若不投重合闸或者重合闸采用不 检方式，UX 可以不接。 本装置自产 3U0，用于零序电压报警判断和零序电压测量。 4.3.2 背板接线说明 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳、遥合和选 线功能、远方修改软压板功能投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412) 的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口(414)和保护合闸出口 (415)的公共端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口 1(BTJ)，可经压板接至端子 409。 端子 415 为保护合闸出口(BHJ)，可经压板接至端子 408。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 425 对应保护合闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 426 对应控制回路断线输出。 端子 427～428 定义成保护跳闸出口 2(TJ)。 端子 429～430 定义成跳闸位置(TWJ)接点。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 32 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～309 可以是普通遥信亦可整定成断路 器位置信号或遥控投入信号的输入端(参见 5.4 节)，310～321 为普通遥信。 端子 322 为投低周保护开入。 端子 323 为投零序过压保护开入。 端子 324 为投过压保护开入。 端子 325 为投低压保护开入。 端子 326 为闭锁重合闸开入。 端子 327 为投低周减载开入。 端子 328 为弹簧未储能开入，弹簧未储能延时 400 毫秒闭锁重合闸。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为线路电压输入，可以是 100V 或者 57.7V，需要和系统定值中的“线 路 PT 额定二次值”一致。 端子 113～114 为保护用 A 相电流输入。 端子 115～116 为保护用 B 相电流输入。 端子 117～118 为保护用 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 在装置内部已经通过位置监视回路、KKJ 回路、遥控回路(涉及端子 401、420)采集 到 TWJ、HWJ、KKJ 以及遥控投入信号(YK)。这些信号参与相关的保护功能和远动功能， 并就地记录和上传。 有时现场操作机构不需跳合闸保持回路或者现场使用的是外部操作回路的跳合闸 保持回路，只需本装置提供跳合闸出口和遥控出口。此时位置监视回路、跳合闸保持回 路、KKJ 回路和遥控回路均不接。相应的，位置信号和遥控投入信号也无法在内部采集。 为了引入这些信号，装置设置了辅助参数。通过辅助参数的整定可以将端子 306～ 309 定义成位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)入口(参见 5.4 节)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3.3 跳线说明 装置 SWI 板跳线： 1)T4 和 T5 分别用来选择“备用出口 1”(n427～n428)和“备用出口 2”(n429～430) 动作时是否需要经过起动继电器开放。跳 1－2 为经起动继电器开放；跳 2－3 为不经起 动继电器开放。 本装置中将“备用出口 1”定义成跳闸出口 2，出厂时 T4 需跳 1－2；将“备用出口 2”定义成 TWJ(跳闸位置)接点，出厂时 T5 需跳 2－3。 2)端子 421～424 是跳闸信号接点。当 A－A’短接时该接点是保持信号；出厂时 A －A’断开，即 421～424 是瞬动接点。 3)端子 421～425 是合闸信号接点。当 B－B'短接时该接点是保持信号；出厂时 B－ B’断开，即 421～425 是瞬动接点。 33 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 装置 CPU 板跳线： 1)JP2、JP3 与程序下载相关。出厂时不跳，即禁止程序下载。 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 11 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 母线 PT 额定一次值 母线 PT 额定二次值 线路 PT 额定一次值 线路 PT 额定二次值 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～4000A 1/5A 0～110.0KV 100V 0～110.0KV 57.7/100V 12 零序电流自产 0/1 13 14 主画面显示一次值 电度显示一次值 0/1 0/1 备注 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 不接线路电压时可以不整 0：外加 1：自产 不用零序保护时可不整 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 3) 零序电流自产：自产的零序电流仅用于跳闸和报警功能，不能用于小电流接地选线。该控制字设定为“1”， 表示零序电流自产，设定为“0”，表示零序电流外加（由端子 119～120 引入）。出厂默认值为“0”。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 34 定值名称 过流负序电压闭锁定值 过流低压闭锁定值 过流Ⅰ段定值 过流Ⅰ段时间 过流Ⅱ段定值 过流Ⅱ段时间 过流Ⅲ段定值 过流Ⅲ段时间 过流加速段定值 过流加速时间 过负荷保护定值 过负荷时间 定值 U2zd Ulzd I1zd T1 I2zd T2 I3zd T3 Ijszd Tjs Igfh Tgfh 整定范围 2～57V 2～100V 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～3In 0～100S 整定步长 0.01V 0.01V 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 备注 按相电压整定 按线电压整定 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 零序过流Ⅰ段定值 I01zd 0.02A～12A 0.01A 零序过流Ⅰ段时间 T01 0～100S 0.01S 零序过流Ⅱ段定值 I02zd 0.02A～12A 0.01A 零序自产时 零序过流Ⅱ段时间 T02 0～100S 0.01S 整定范围为 零序过流Ⅲ段定值 I03zd 0.02A～12A 0.01A 0.1In～20In 零序过流Ⅲ段时间 T03 0～100S 0.01S 零序过流加速段定值 I0jszd 0.02A～12A 0.01A 零序过流加速时间 T0js 0～100S 0.01S 低周保护低频定值 Flzd 45～50Hz 0.01Hz 低周保护低压闭锁定值 Ulfzd 10～90V 0.01V 按线电压整定 DF/DT 闭锁定值 DFzd 0.3～10Hz/S 0.01Hz/S 低频保护时间 Tlf 0～100S 0.01S 重合闸同期角 DGch 0～90° 1° 重合闸时间 Tch 0～9.9S 0.01S 低电压定值 Udyzd 2～100V 0.01V 按线电压整定 低压电流闭锁定值 Ibszd 0.1In～20In 0.01A 低电压动作时间 Tdy 0～100S 0.01S 过电压定值 Ugyzd 100～160V 0.01V 按线电压整定 过电压时间 Tgy 0～100S 0.01S 零序过压定值 U0gy 2～100V 0.01V 零序过压时间 Tu0gy 0～100S 0.01S 高周保护定值 Fgzd 50～55Hz 0.01Hz 高周保护时间 Tgf 0～100S 0.01S 过流Ⅲ段反时限特性 FSXTX 1～3 1 零序Ⅲ段反时限特性 L0FSXTX 1～3 1 过流闭锁定值 Ibszd 0.1In～20In 0.01A 出口 1 CK1 0x0000～0xFFFF 1 出口 2 CK2 0x0000～0xFFFF 1 出口 3 CK3 0x0000～0xFFFF 1 出口 4 CK4 0x0000～0xFFFF 1 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1* 过流Ⅰ段投入 GL1 0/1 2* 过流Ⅱ段投入 GL2 0/1 3* 过流Ⅲ段投入 GL3 0/1 1：GL3 为反时限 4 过流Ⅲ段投反时限 FSX 0/1 0：GL3 为定时限 5 过流Ⅰ段经复压闭锁 UBL1 0/1 6 过流Ⅱ段经复压闭锁 UBL2 0/1 7 过流Ⅲ段经复压闭锁 UBL3 0/1 8 过流Ⅰ段经方向闭锁 FBL1 0/1 9 过流Ⅱ段经方向闭锁 FBL2 0/1 10 过流Ⅲ段经方向闭锁 FBL3 0/1 11 PT 断线检测投入 PTDX 0/1 仅仅退出与电压 12 PT 断线退电流保护 TUL 0/1 相关的电流保护 13* 过流加速段投入 GLJS 0/1 14* 零序加速段投入 L0JS 0/1 35 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 15 前加速投入 QJS 0/1 16* 17* 18* 19* 过负荷投入 零序过流Ⅰ段投入 零序过流Ⅱ段投入 零序过流Ⅲ段投入 GFH L01 L02 L03 0/1 0/1 0/1 0/1 20 零序过流Ⅲ段投反时限 L0FSX 0/1 21* 22 23* 24 25 26* 27 28* 29* 30* 31* 低周保护投入 DF/DT 闭锁投入 重合闸投入 重合闸检同期 重合闸检无压 投低压保护 投过流闭锁低压 投过压保护 投零序过压保护 投高周保护 投过流闭锁 LF DF CH JTQ JWY DY GLBS GY U0GY HF GLBS 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 1：前加速投入 0：后加速投入 1：跳闸 0：报警 1：跳闸 0：报警 1：L03 为反时限 0：L03 为定时限 两者均不投入时则重合闸不检 相关说明： 1> 在整定定值前必须先整定保护定值区号。 2> 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定为上限值；如是欠量继电 器（比如低周保护低频定值、低电压保护低压定值）则整定为下限值；时间整定为 100 秒，功能控制字退 出，硬压板打开。 3> 速断保护、加速保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保护中一百毫秒 的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击电流，对于零序速断、零序加速保护还 存在断路器三相不同期合闸产生的零序电流的冲击。 4> 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退；就地可通过初始化菜单将 软压板值全部置成“1”。 5> 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有效时才投入相应保护元件， 否则退出该保护元件。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 36 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 备注 出厂时设为“01” NARI-RELAYS 12 13 掩码地址 0 位 RCS-9611CS 线路保护测控装置说明书 0～255 14 以太网通讯规约 串口 1 通讯规约 1 0～2 15 串口 2 通讯规约 0～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 1：通用 103 规约 0：不用 1：专用 103 规约 2: Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：全站的装置地址必须唯一。 3> 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6> 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 3 4 5 6 7 8 9 10 名称 弹簧未储能报警延时 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0～30.0s 0～99.0s 0～99.0s 0～99.0s 0～99.0s 0/1 0/1 0/1 0/1 0/1 出厂设定值 15.0s 0.4s 0.4s 0.4s 0.4s 1 0 0 0 0 备注 参见说明 相关说明： 1> 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、保护合闸出口 402～415、遥控 合闸出口 401～412、遥控跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作机构 的端子箱连接，420 端子亦悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的引入 端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信用)。以 下是这些信号的引入原则： a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 37 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输 出)，需将外部 KKJ 信号引至端子 308。 b) TWJ 引入原则： 若装置使用重合闸功能、过流加速功能、零序加速功能或者希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)或者接地选线功能，宜将外部 TWJ 引至端子 306，同时将“306 定 义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 d) YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必从端子 309 引入 YK 信号，同 时将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其他情况下整成 1。 4> 若现场使用选配插件(SWI 或者 BO)，亦需考虑是否要由外部引入断路器位置信号或者遥控投入信号。参见 6.1.3、6.2.3、6.3 节。 5> 第一组遥控固定对应本开关。标准配置仅提供一组遥控，第二组和第三组遥控仅当选用 BO 选配插件时才提 供。参见 6.1、6.2 节。 6．附录 6.1 插件选配方式 1 本装置的标准配置(参见 4.1 和 4.3 节)只提供一组跳闸/合闸出口、一组遥跳/遥合 出口，而有些现场需要多路跳闸出口或者多组遥控；标准配置中的操作回路亦不提供与 压力机构配合的接口。为了适应这些情况，装置提供如下出口插件(BO)和带压力接口的 操作回路插件(SWI)作为选配。 38 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 6.1.1 选配插件硬件图 39 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 6.1.2 选配插件背板端子图 注：跳闸出口 1 用于跳本线路断路器。 6.1.3 选配插件背板端子说明 出口插件(BO)提供 4 对跳闸、1 对合闸接点、3 对遥控接点，以及信号接点(包括装 置闭锁信号、装置报警信号、跳闸保持信号和合闸保持信号)。出口插件(BO)的 JP1 跳 线跳 1－2。 40 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 操作回路插件(SWI)和标准配置中的 SWI 相比增加了压力异常输入接口，增加了断 路器位置输出接口。SWI 插件亦自带防跳功能。 出口插件(BO)和操作回路插件(SWI)各端子的定义如下： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 507～508 对应合闸保持信号输出接点。 端子 509～510 对应保护跳闸出口 1 接点。 端子 511～512 对应保护合闸出口接点。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应第二组遥控跳闸出口接点。 端子 519～520 对应第二组遥控合闸出口接点。 端子 521～522 对应第三组遥控跳闸出口接点。 端子 523～524 对应第三组遥控合闸出口接点。 端子 525～526 对应保护跳闸出口 2 接点。 端子 527～528 对应保护跳闸出口 3 接点。 端子 529～530 对应保护合闸出口 4 接点。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 端子 429～430 为合后位置 (KKJ)输出空接点。 41 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 端子 301～124 的定义同本装置的标准配置，参见 4.3.2 节。 装置可在内部通过操作回路插件(SWI)的位置监视回路、KKJ 回路采集到位置信号 (TWJ、HWJ、KKJ)。注意，不包括遥控投入信号(YK)，因而需考虑是否需要从端子 309 引入遥控投入信号，参见辅助参数整定部分( 5.4 节)。 6.2 插件选配方式 2 有些场合不需要本装置配备操作回路，只需装置提供多路跳合闸接点。此时可以只 配置出口插件(BO)，操作回路(SWI)不配(即此位置留空)。 6.2.1 选配插件硬件图 RCS-9611CS硬件图 305 306 307 308 505 TXJ 506 507 HXJ 508 509 BTJ 510 511 BHJ 512 YTJ 514 YHJ 516 517 YTJ2 518 519 YHJ2 520 521 YTJ3 522 523 YHJ3 524 525 BTJ 526 遥信开入15 527 BTJ 528 遥信开入16 529 BHJ 530 遥信开入 2 遥信开入 3 310 遥信开入 5 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 503 502 BJJ 遥信开入 1 遥信开入 4 312 202 BSJ 501 485A 504 309 311 42 201 光耦公共负 遥信开入 6 遥信开入 7 485B 203 信号地 串 口 通 485A 讯 204 205 485B 206 SYN+ 208 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 211 212 遥信开入13 303 遥信开入14 515 信号地 遥信开入 8 210 513 对 时 SYN- 209 遥信开入 9 装置异常 信号地 207 RTS 打 印 TXD 信号地 装 置 电 直流电源源 直流电源+ 304 装置闭锁 跳闸保持信号 合闸保持信号 保护跳闸出口 保护合闸出口 遥控跳闸 遥控合闸 遥控跳闸2 遥控合闸2 遥控跳闸3 遥控合闸3 跳闸备用 跳闸备用 合闸备用 投高周保护 投零序过压 投过压保护 投低压保护 闭锁重合闸 投低周减载 弹簧未储能 信号复归 装置检修 101 102 103 104 105 106 113 114 115 116 117 118 119 120 U U UB A C Un 母线电压 Ux Uxn IA 线路电压 IA' IB IB' IC IC' 保护CT I0 121 122 123 124 I0' Iam Iam' Icm Icm' 测量CT NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 6.2.2 选配插件背板端子图 RCS-9611CS背板端子图 BO PWR 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 装置电源+ 303 504 装置电源- 304 跳闸 保持 信号 (TXJ) 合闸 保持 信号 (HXJ) 505 跳闸 出口1 电源地 502 AI COM 301 302 以太网A 遥信开入公共负 305 506 遥信开入 1 306 507 遥信开入 2 307 508 遥信开入 3 308 509 遥信开入 4 309 510 遥信开入 5 310 保护 合闸 出口 511 遥信开入 6 311 512 遥信开入 7 312 遥控 跳闸 出口 513 遥信开入 8 313 514 遥信开入 9 314 遥控 合闸 出口 515 遥信开入10 315 516 遥信开入11 316 第二组 遥控跳 闸出口 517 遥信开入12 317 518 遥信开入13 318 以太网B 101 第二组 遥控合 闸出口 519 遥信开入14 319 485A 201 520 遥信开入15 320 485B 202 第三组 遥控跳 闸出口 521 遥信开入16 321 522 投高周保护 322 第三组 遥控合 闸出口 523 投零序过压 524 跳闸 出口2 跳闸 出口3 跳闸 出口4 串 口 通 讯 信号地 203 485A 204 323 485B 205 投过压保护 324 信号地 206 525 投低压保护 325 SYN+ 207 526 闭锁重合闸 326 SYN- 208 527 投低周减载 327 信号地 209 528 弹簧未储能 328 RTS 210 529 信号复归 329 TXD 211 530 装置检修 330 信号地 212 对 时 打 印 Ua Ub 102 103 Uc Un 105 Ux Uxn 106 104 107 108 109 110 111 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 注：跳闸出口 1 用于跳本线路断路器。 6.2.3 选配插件背板端子说明 各端子的定义说明见 6.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 需要注意的是此时位置信号(TWJ、HWJ、KKJ) 和遥控投入信号(YK)都无法内部采集。 此时除了需要考虑是否要由端子 309 引入遥控投入信号外，还需考虑是否要由端子 43 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 306～308 引入断路器位置信号(TWJ、HWJ、KKJ)，同时辅助参数也要进行整定，参见 5.4 节。 如果现场只需提供一路跳合闸接点和一路遥控接点，此时亦可使用标准配置中 SWI 插件的跳合闸出口与遥控出口(跳闸线圈、合闸线圈以及位置监视回路不接)，再考虑是 否要由端子 306～309 引入位置信号和遥控投入信号，参见 4.1、4.3 和 5.4 节。 6.3 插件选配方式 3 扩展配置方式的装置名称为 RCS-9611CS_KZ。其背板端子自左向右，插件名称分别 为：BO 插件（纯出口插件，提供无源节点）、SWI（出口和操作回路均具备）插件、电 源及通讯插件、交流插件。 6.3.1 选配插件硬件图 RCS-9611CS硬件图 去控制电源220V+ 402 控制电源220V- 控制电源220V+ 419 至TWJ负端 TWJ HBJ 418 去手合输入410 TBJV TBJ HBJ 保护合闸接点 合闸压板 BHJ 合闸按钮 408 415 就地操作 就地遥 控选择 遥控操作 401 YHJ412遥合压板 TBJV 至合闸线圈 防跳回路 TBJV 410 YTJ 413 去遥控电源输入401 跳闸按钮 BTJ 遥跳压板 411 KKJ 409 TBJ 414 保护跳闸接点 跳闸压板 416 去手跳输入411 TBJ 417 至跳闸线圈 至HWJ负端 525 BTJ 526 跳闸出口2 527 BTJ 528 跳闸出口3 529 BHJ 530 跳闸出口4 HWJ 305 遥信开入 1 307 遥信开入 2 308 遥信开入 3 遥信开入 4 202 310 遥信开入 5 203 遥信开入 6 遥信开入 7 205 313 遥信开入 8 206 314 遥信开入 9 207 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 遥信开入13 遥信开入14 485A 信号地 485A KKJ KKJ SYN- TXD 3秒 BSJ 422 BJJ 423 424 BTJ 打 印 425 BHJ TWJ HWJ 跳闸 出口2 跳闸 位置 (TWJ) 合后 位置 (KKJ) 接 点 输 出 404 421 信号地 遥信开入15 TWJ 对 时 RTS 211 407 405 信号地 212 304 406 SYN+ 210 投高周保护 430 BY2 485B 209 303 429 串 口 通 讯 信号地 208 遥信开入16 428 BY1 485B 204 312 315 427 201 309 311 44 光耦公共负 306 501 BSJ 502 装置闭锁 503 BJJ 504 装置异常 505 TXJ 506 跳闸保持信号 507 HXJ 508 合闸保持信号 509 BTJ 510 跳闸出口1 511 BHJ 512 保护合闸出口 513 YTJ 514 遥控跳闸 515 YHJ 516 遥控合闸 517 YTJ2 518 遥控跳闸2 519 YHJ2 520 遥控合闸2 521 YTJ3 522 遥控跳闸3 523 YHJ3 524 遥控合闸3 420 426 事故 总信号 信号公共 装置闭锁 远 装置报警 动 保护跳闸 信 号 保护合闸 控制回路断线 装 直流电源+ 置 电 直流电源源 投零序过压 投过压保护 投低压保护 闭锁重合闸 投低周减载 弹簧未储能 信号复归 装置检修 101 102 103 104 105 106 113 114 115 116 117 118 119 120 U U UB A C Un 母线电压 Ux Uxn IA 线路电压 IA' IB IB' IC IC' 保护CT I0 121 122 123 124 I0' Iam Iam' Icm Icm' 测量CT NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 6.3.2 选配插件背板端子图 6.3.3 选配插件背板端子说明 SWI、PWR、COM、AI 各端子的定义说明见 4.3.2 背板接线说明。 BO 板各端子的定义说明见 6.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 45 NARI-RELAYS RCS-9611CS 线路保护测控装置说明书 6.4 软件配合说明 选配方式和标准配置使用相同的程序。即标准的 9611CS 程序既支持标准配置，亦 支持各种选配方式。 在选配方式下需考虑是否要从端子 309 引入遥控投入信号；如果不使用装置自带的 操作回路(SWI)，还需考虑是否要从 306～308 引入位置信号(TWJ、HWJ、KKJ)；因而 两者在辅助参数的整定上可能不同，参见 5.4 节。 46 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 第三章 RCS-9613CS 线路光纤纵差保护测控装置说明书 1．概述 1.1 应用范围 RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的 线路光纤纵差和电流保护及测控装置，可组屏安装，也可在开关柜就地安装。 1.2 保护配置和功能 1.2.1 保护配置 1）线路光纤纵差保护。 2）三段可经复压和方向闭锁的过流保护。 3）三段零序过流保护。 4）过流加速保护和零序加速保护(零序电流可自产也可外加)。 5）过负荷功能(报警或者跳闸)。 6）低周减载功能。 7）三相一次重合闸。 8）小电流接地选线功能（必须采用外加零序电流）。 9）大电流闭锁功能 10） 出口组态功能 11） 独立的操作回路。 1.2.2 测控功能 1）19 路自定义遥信开入。 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量。 4）事件 SOE 记录等。 1.2.3 保护信息功能 1) 2) 3) 4) 5) 6) 装置描述的远方查看。 系统定值的远方查看。 保护定值和区号的远方查看、修改功能。 软压板状态的远方查看、投退、遥控功能。 装置保护开入状态的远方查看。 装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7) 远方对装置信号复归。 8) 故障录波上送功能。 9) 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以 太网通讯(100Mbps)，超五类线或光纤通讯接口。 10) 支持串口 modbus 通信规约。 47 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 1.3 性能特征 l l l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 功能强大的选配插件能够满足现场各种需要。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波时间 最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 支持串口 modbus 通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 耗 交流电压： 48 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz < 0.5VA/相 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 交流电流： 直 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 流： 2.3 主要技术指标 2.3.1 光纤纵差保护 光纤接口技术指标： 光纤接头方式： 光纤类型： 通讯方式： 差动保护固有动作时间： FC 型 单模光纤 异步通讯 < 50ms 2.3.2 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 5％ 0～100S 时间定值×1％＋35ms 2.3.3 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A(外接时) < 5％ 0～100S 时间定值×1％＋35ms 2.3.4 低周保护 频率定值范围： 45～50Hz 频率定值误差： 0.01Hz DFDT 闭锁定值范围： 0.3～10Hz/S 时间定值范围： 0～100S 时间误差： 时间定值×1％＋35ms 2.3.5 重合闸保护 时间定值范围： 时间误差： 0.1～9.9S 时间定值×1％＋35ms 2.3.6 遥信开入 分辨率 <1ms 信号输入方式： 无源接点 2.3.7 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.8 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 49 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.9 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.10 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 光纤纵差保护 纵差保护原理： 由于装置的通讯方式为异步通讯方式且采用较低的通讯波特率，为提高差动继电器 可利用的数据采样密度，装置必须压缩两侧需交换的数据量，故差动继电器实现时取两 侧电流综合量而未采用分相电流差动。差动方程如下： . . . . DI Σ =| I ΣL + I ΣR | −0.7(| I ΣL | + | I ΣR |) ≥ 0.3I ΣN 其中： . I ΣL 为本侧电流综合量 . I ΣR 为对侧电流综合量 . I ΣN 为额定工况下的电流综合量 电流综合量 I Σ = I 1 + 6I 2 差动保护实现的逻辑框图如下： 对侧跳闸 差动保护控制字投入 本侧线路有源 Ipmax>Icdqd 50 ≥1 差动出口跳闸 DIr≥0.3I∑n 差动保护压板投入 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 当本侧线路为电源端时，差动保护由差动起动电流定值启动开放，当本侧线路为负 荷端时，差动保护由对侧通过光纤通道远传过来的保护跳闸信号开放，从而实现全线路 的快速故障切除。由于差动保护受稳态过量保护判据闭锁，增加了差动继电器本身的安 全性。 当装置未达到差动起动电流定值而差流大于 0.3In 时，装置延时 5 秒发差流报警信 号。光通信系统本身具有通信误码检测，当误码率超过一定值时，装置将发通道故障信 号，并闭锁差动保护，一旦通信恢复，差动保护将自动投入，当装置误码率较高时可能 将导致保护固有动作时间加长。 光纤纵差保护要求两侧 CT 的一次额定值差异小于 4 倍。 光纤纵差保护要求两侧 CT 相数一致，即不能一侧三相式 CT，另一侧两相式 CT。 3.2 过流保护 本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。各段可独 立选择是否经复压(负序电压和低电压)闭锁、是否经方向闭锁。 方向元件的灵敏角为 45 度，采用 90 度接线方式。方向元件和电流元件接成按相启 动方式。方向元件带有记忆功能，可消除近处三相短路时方向元件的死区。 在母线 PT 断线时可通过控制字“PT 断线退电流保护”选择此时是退出该段电流保 护的复压闭锁和方向闭锁以变成纯过流保护，还是将该电流保护直接退出。此处所指的 “电流保护”是指那些投了复压闭锁或者方向闭锁的电流保护段。既没有投复压闭锁也 没有投方向闭锁的电流保护段不受此控制字影响。 过流Ⅰ段和过流Ⅱ段固定为定时限保护；过流Ⅲ段可以经控制字选择是定时限还是 反时限，反时限特性沿用国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规 定，采用下列三个标准特性方程以供选择。 0.14 tp (1) 一般反时限： t = (I I p ) 0.02 − 1 非常反时限： t = 13.5 tp (I I p ) − 1 (2) 极端反时限： t = 80 tp (I I p ) 2 − 1 (3) 3.3 零序保护（接地保护） 当装置用于不接地或小电流接地系统，接地故障时的零序电流很小时，可以用接地 试跳的功能来隔离故障。这种情况要求零序电流由外部专用的零序 CT 引入，不能够用 软件自产。 当装置用于小电阻接地系统，接地零序电流相对较大时，可以用直接跳闸方法来隔 离故障。相应的，本装置提供了三段零序过流保护，其中零序Ⅰ段和零序Ⅱ段固定为定 时限保护，零序Ⅲ段可经控制字选择是定时限还是反时限，反时限特性的选择同上述过 流Ⅲ段。 零序Ⅲ段可经控制字选择是跳闸还是报警。 当零序电流作跳闸和报警用时，其既可以由外部专用的零序 CT 引入，也可用软件 自产(系统定值中有“零序电流自产”控制字)。 51 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 3.4 过负荷保护 装置设一段独立的过负荷保护，过负荷保护可以经控制字选择是报警还是跳闸。过 负荷出口跳闸后闭锁重合闸。 3.5 加速保护 装置设一段过流加速保护和一段零序加速保护。 重合闸加速可选择是重合闸前加速还是重合闸后加速。若选择前加速则在重合闸动 作之前投入；若选择后加速，则在重合闸动作后投入 3 秒。 手合加速在手合时固定投入 3 秒。 3.6 低周保护 装置设一段经低电压闭锁及频率滑差闭锁的低周保护。通过控制字（“DF/DT 闭锁 投入”）可选择在频率下降超过滑差闭锁定值时是否闭锁低周保护。低电压闭锁功能固 定投入。 装置提供“投低周减载”硬压板来投退低周保护。 低周保护动作后闭锁重合闸。 3.7 重合闸 装置提供三相一次重合闸功能，其起动方式有不对应起动和保护起动两种。 重合闸方式包括不检、检线路无压、检同期三种。 重合闸在充电完成后投入。线路在正常状态(KKJ=1，TWJ=0)且无闭锁信号时运行 15 秒后充电。下列信号闭锁重合闸： 1>手跳或者遥跳；2>闭锁重合闸开入；3>控制回路断线；4>低周保护动作；5>过负 荷跳闸；6>弹簧未储能开入；7>线路 PT 断线（检线路无压或者检同期投入时）。 3.8 跳闸逻辑矩阵 本装置各保护跳闸方式采用整定方式，即哪个保护动作， 跳何开关可以按需自由 整定。RCS-9613CS 标准配置提供 2 组跳闸出口：跳闸出口 1（CK1“402-414”）、跳闸出 口 2（CK2“427-428”），此时整定值“跳闸出口 3”、“跳闸出口 4”均无效。在选配 BO 插件时提供 4 组跳闸出口：跳闸出口 1（CK1“509-510”）、跳闸出口 2（CK2“525-526”）、 跳闸出口 3（CK3“527-528”）、跳闸出口 4（CK4“529-530”）。 跳闸出口 1 用于跳本线路开关，跳闸出口 2～4 可由用户选择去跳何种开关。 跳闸矩阵整定说明如下： 位数 元件 出口 CK1 12 LF 11 10 I03 I0JS _FSX 9 8 7 6 I03 I02 I01 GFH 5 4 GL3 GLJS _FSX 3 2 1 0 GL3 GL2 GL1 DIF 0 0 0 0 1 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 CK2 CK3 CK4 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 52 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则 可得到跳闸方式。例如： GL1 要动作于出口跳闸继电器 1，则在 GL1 所在列，CK1 所在 行的交叉处置 1。I01、I02 也要动作于出口跳闸继电器 1，则在 I01、I02 所在列，CK1 所在行的交叉处置 1，如此，在 CK1 行可得到 13 位二进制位串：CK1=0000110000010。 若某一组出口不用，如 CK3 不用可以全整为 0，即： 0000000000000。 在保护定值菜单中的 CK1，CK2，CK3，CK4 各项输入以上二进制位串，即可完成跳闸 矩阵的整定。 3.9 过电流闭锁保护 保护装置设置了大电流闭锁保护动作的功能，用于断路器开断容量不足或现场为 FC 回路的情况。当故障电流大于电流闭锁保护定值时只有动作报文，保护跳闸出口不动作， 该功能可经“过流闭锁保护投入”控制字投退。大电流只闭锁跳主开关出口(402-414、 509-510)。 3.10 装置自检 当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返回）。 硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、CPLD 故障。 3.11 装置运行告警 当装置检测到下列状况时，发运行异常信号（BJJ 继电器动作）： TWJ 异常、线路电压报警、频率异常、PT 断线、控制回路断线、接地报警、过负荷 报警、零序Ⅲ段报警、弹簧未储能、CT 断线、通道故障、差流报警。 3.12 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳合闸。 遥测量包括 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算， 实时累加。电流精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：19 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.13 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 53 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 3.14 逻辑框图 RCS- 9613CS 逻辑框图 出口正电源 差动压板 Ipmax>Icdqd TWJ & 重合闸已充电 GL1,GL2,GL3, GLjs GFH L01,L02,L03,L0js 低周压板 LF 遥控操作 QJ QD 10s >1 BSJ QJ 独立起动段 对侧跳闸 & 本侧有电源 >1 Ipmax>Icdqd A 相正方向 IA>I1zd Uca< Ulzd Uab< Ulzd U2>U2zd B 相正方向 IB>I1zd Uab< Ulzd Ubc< Ulzd U2>U2zd C 相正方向 IA>I1zd Ubc< Ulzd Uca< Ulzd U2>U2zd Vcc 差动压板 Vcc 差动控制字 & 电流差动保护 & & 满足差动方程 FBL1 >1 UBL1 & 低压闭锁方向 过流Ⅰ段 FBL1 >1 UBL1 & GL1 >1 FBL1 >1 UBL1 T1 GL2 低压闭锁方向 过流Ⅱ段 T2 & FSX 低压闭锁方向 过流Ⅲ段 / 反时限段 T3 GL3 逻辑框图同Ⅰ 段类似 FSX IDMT . L01 I0>I01zd T01 L02 GFH Imax> Igfh QJS QJS 低周减载 Tgfh 过负荷保护 重合闸充电 GLJS Ux<0.3 Uxn 开关偷跳 保护动作 & T 0js & Tjs 零序加速段 >1 Imax> Ijszd 外部闭锁重合闸 手跳/ 遥跳 低周动作 过负荷动作 控制回路断线 Tlf L0JS I0>I0 jszd 手合加速 重合闸动作 开关在合位 装置未起动 零序Ⅲ段 / 反时限段 IDMT. LF & 零序Ⅱ段 T03 L0 FSX DF 零序Ⅰ段 L0 FSX L03 f< flzd U> Ulfzd DF/DT< DFzd 跳闸 出口 T02 I0>I02zd I0>I03zd 跳闸 矩阵 过流加速段 JWY & >1 Imax<0.06In & >1 15 s FD & JWY JTQ CD 同期 Ux>0.7Uxn & >1 CH Tch BHJ JTQ 重合闸 遥控跳闸 YTJ 遥控合闸 YHJ 遥控操作 54 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 4．硬件原理说明 4.1 装置整体结构 本小节所列的硬件图(即下图)是 RCS-9613CS 标准配置的硬件图，如果需要更多的 出口或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 55 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图(标准配置)。 4.3 装置接线端子与说明 本小节所列的背板端子图(即下图)对应于 RCS-9613CS 的标准配置，如果需要更多 的出口或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 56 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 RCS-9613CS 背板端子图 PWR SWI 遥控电源 + 401 控制电源 + 402 403 事故总 信号 404 电源地 COM 301 302 装置电源+ 303 装置电源- 304 遥信开入公共负 305 遥信开入 1 306 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 保护跳闸入口 409 遥信开入 4 309 手动合闸入口 410 遥信开入 5 310 手动跳闸入口 411 遥信开入 6 311 遥控合闸出口 412 遥信开入 7 312 遥控跳闸出口 413 遥信开入 8 313 跳闸出口1 414 遥信开入 9 314 保护合闸出口 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 HWJ - 417 遥信开入12 317 418 TWJ - 419 以太网B 遥信开入13 遥信开入14 遥信开入15 320 遥信公共 421 遥信开入16 321 保护跳闸信号 保护合闸信号 423 424 425 控制回路断线信号 426 跳闸 出口2 跳闸 位置 ( TWJ) 427 遥信开入17 遥信开入18 遥信开入19 投差动保护 闭锁重合闸 投低周减载 485A 319 420 422 Ua Ub 102 103 Uc Un 104 105 Ux Uxn 106 318 控制电源- 运行报警 ( BJJ) 以太网A 101 合闸线圈 装置闭锁 ( BSJ) RX TX 405 406 合后 位置 (KKJ) AI 322 串 口 通 讯 323 弹簧未储能 328 429 信号复归 329 430 装置检修 330 信号地 203 485A SYN信号地 打 印 107 108 109 110 111 SYN+ 对 时 327 428 202 信号地 325 326 485B 485B 324 201 112 204 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 205 206 207 208 209 RTS 210 TXD 211 信号地 212 接地端子 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器。 IA、IB、IC 为保护用三相电流输入。 I0 为零序电流输入。其既可作零序过流保护（报警或跳闸）用，也可作小电流接地 选线用。当零序电流作小电流接地选线用时要求从专用零序电流互感器输入。 Iam、Icm 为测量用电流，需从专用测量 CT 输入，以保证遥测量有足够的精度。 UA、UB、UC 为母线电压，在本装置中作为保护和测量共用，其与 Iam、Icm 一起计 算形成本线路的 P、Q、COSф、kWh、kVarh。若无相应的母线 PT 或者本装置所使用的功 能不涉及电压，则 UA、UB、UC 可不接。为防止装置发 PT 断线信号，只需将保护定值中 “PT 断线检测投入” 控制字退出。 UX 为线路电压，在重合闸检线路无压和检同期时使用，可以是 100V 或者 57.7V， 只需要和系统定值中的“线路 PT 额定二次值”一致。若不投重合闸或者重合闸采用不 检方式，UX 可以不接。 57 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 本装置自产 3U0，用于零序电压报警判断和零序电压测量。 4.3.2 背板接线说明 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳、遥合和选 线功能投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412)的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口(414)和保护合闸出口 (415)的公共端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414 为跳闸出口 1(BTJ)，可经压板接至端子 409。 端子 415 为保护合闸出口(BHJ)，可经压板接至端子 408。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 425 对应保护合闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 426 对应控制回路断线输出。 端子 427～428 定义成跳闸出口 2 接点(TJ2)，所有跳闸元件经出口组态后从此接点 出口。 端子 429～430 定义成跳闸位置(TWJ)接点。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～324 为普通遥信输入端。 端子 325 为差动投入压板开入。 端子 326 为闭锁重合闸开入。 端子 327 为投低周减载开入。 端子 328 为弹簧未储能开入，弹簧未储能延时闭锁重合闸。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 58 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为线路电压输入，可以是 100V 或者 57.7V，需要和系统定值中的“线 路 PT 额定二次值”一致。 端子 113～114 为保护用 A 相电流输入。 端子 115～116 为保护用 B 相电流输入。 端子 117～118 为保护用 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 当使用本装置的操作回路时，装置所需的开关位置信号(TWJ、HWJ、KKJ)及遥控投 入信号(YK)可由内部产生，不需要再从外部引入；当使用外部操作回路时就需根据需要 将开关位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)对应引至 306～309 端子，同时 在辅助参数中进行相关整定。注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3.3 跳线说明 装置 SWI 板跳线： 1)T4 和 T5 分别用来选择“备用出口 1”(n427～n428)和“备用出口 2”(n429～430) 动作时是否需要经过起动继电器开放。跳 1－2 为经起动继电器开放；跳 2－3 为不经起 动继电器开放。 本装置中将“备用出口 1”定义成跳闸接点，出厂时 T4 需跳 1－2；将“备用出口 2” 定义成 TWJ(跳闸位置)接点，出厂时 T5 需跳 2－3。 2)端子 421～424 是跳闸信号接点。当 A－A’短接时该接点是保持信号；出厂时 A －A’断开，即 421～424 是瞬动接点。 3)端子 421～425 是合闸信号接点。当 B－B'短接时该接点是保持信号；出厂时 B－ B’断开，即 421～425 是瞬动接点。 装置 CPU 板跳线： 1)JP2、JP3 与程序下载相关。出厂时不跳，即禁止程序下载。 59 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 母线 PT 额定一次值 母线 PT 额定二次值 线路 PT 额定一次值 线路 PT 额定二次值 对侧 CT 额定一次值 线路全长 零序电流自产 主画面显示一次值 电度显示一次值 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～4000A 1/5A 0～110.0KV 100V 0～110.0KV 57.7/100V 0～8000A 0～15.0 KM 0/1 0/1 0/1 备注 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 不接线路电压时可以不整 0：外加 1：自产 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 3) 对侧 CT 额定一次值，某一侧必须整定为与本侧“保护 CT 额定一次值”一致，另一侧按照实际值整定； 自环试验时整定为与本侧“保护 CT 额定一次值”一致。 4) 线路全长按照实际值整定，用于估计光纤通道延时，尾纤直联或自环方式时整定为零。 5) 零序电流自产：自产的零序电流仅用于跳闸和报警功能，不能用于小电流接地选线。该控制字设定为“1”， 表示零序电流自产，设定为“0”，表示零序电流外加（由端子 119～120 引入）。出厂默认值为“0”。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 60 定值名称 差动起动电流定值 过流负序电压闭锁定值 过流低压闭锁定值 过流Ⅰ段定值 过流Ⅱ段定值 过流Ⅲ段定值 过流加速段定值 过流闭锁定值 过负荷保护定值 零序过流Ⅰ段定值 定值 Icdqd U2zd Ulzd I1zd I2zd I3zd Ijszd Iglbs Igfh I01zd 整定范围 0.1In～20In 2～57V 2～100V 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～3In 0.02A～12A 整定步长 0.01A 0.01V 0.01V 0.01A 0.01A 0.01A 0.01A 0.01A 0.01A 0.01A 备注 按相电压整定 按线电压整定 零序自产时 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 11 零序过流Ⅱ段定值 I02zd 0.02A～12A 0.01A 整定范围为 0.1In～20In 12 零序过流Ⅲ段定值 I03zd 0.02A～12A 0.01A 13 零序过流加速段定值 I0jszd 0.02A～12A 0.01A 14 低周保护低频定值 Flzd 45～50Hz 0.01Hz 15 低周保护低压闭锁定值 Ulfzd 10～90V 0.01V 按线电压整定 16 DF/DT 闭锁定值 DFzd 0.3～10Hz/S 0.01Hz/S 17 重合闸同期角 DGch 0～90° 1° 18 过流Ⅰ段时间 T1 0～100S 0.01S 19 过流Ⅱ段时间 T2 0～100S 0.01S 20 过流Ⅲ段时间 T3 0～100S 0.01S 21 过流加速时间 Tjs 0～100S 0.01S 22 过负荷时间 Tgfh 0～100S 0.01S 23 零序过流Ⅰ段时间 T01 0～100S 0.01S 24 零序过流Ⅱ段时间 T02 0～100S 0.01S 25 零序过流Ⅲ段时间 T03 0～100S 0.01S 26 零序过流加速时间 T0js 0～100S 0.01S 27 低频保护时间 Tlf 0～100S 0.01S 28 重合闸时间 Tch 0～9.9S 0.01S 29 过流Ⅲ段反时限特性 FSXTX 1～3 1 30 零序Ⅲ段反时限特性 L0FSXTX 1～3 1 31 跳闸出口 1 CK1_EN 0～1FFFH 1 二进制位串 32 跳闸出口 2 CK2_EN 0～1FFFH 1 二进制位串 33 跳闸出口 3 CK3_EN 0～1FFFH 1 二进制位串 34 跳闸出口 4 CK4_EN 0～1FFFH 1 二进制位串 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1* 差动保护投入 CD 0/1 2 本侧两相式 CT 2CT 0/1 3 主机方式 Master 0/1 1：主机 0：从机 4* 过流Ⅰ段投入 GL1 0/1 5* 过流Ⅱ段投入 GL2 0/1 6* 过流Ⅲ段投入 GL3 0/1 7 过流Ⅲ段投反时限 FSX 0/1 1：GL3 反时限 0：GL3 定时限 8 过流Ⅰ段经复压闭锁 UBL1 0/1 9 过流Ⅱ段经复压闭锁 UBL2 0/1 10 过流Ⅲ段经复压闭锁 UBL3 0/1 11 过流Ⅰ段经方向闭锁 FBL1 0/1 12 过流Ⅱ段经方向闭锁 FBL2 0/1 13 过流Ⅲ段经方向闭锁 FBL3 0/1 14 PT 断线检测投入 PTDX 0/1 仅仅退出与电压 15 PT 断线退电流保护 TUL 0/1 相关的电流保护 16* 过流加速段投入 GLJS 0/1 17* 零序加速段投入 L0JS 0/1 18 前加速投入 QJS 0/1 1：前加速投入 0：后加速投入 19* 过负荷投入 GFH 0/1 1：跳闸 0：报警 20* 零序过流Ⅰ段投入 L01 0/1 21* 零序过流Ⅱ段投入 L02 0/1 22* 零序过流Ⅲ段投入 L03 0/1 1：跳闸 0：报警 61 NARI-RELAYS 23 24* 25 26* 27 28 29 RCS-9613CS 线路光纤纵差保护测控装置说明书 零序过流Ⅲ段投反时限 低周保护投入 DF/DT 闭锁投入 重合闸投入 重合闸检同期 重合闸检无压 过流闭锁保护投入 L0FSX LF DF CH JTQ JWY GLBS 0/1 0/1 0/1 0/1 0/1 0/1 0/1 1：L03 反时限 0：L03 定时限 两者均不投入时则重合闸不检 相关说明： 1) 在整定定值前必须先整定保护定值区号。 2) “差动起动电流定值”整定原则为：大于正常负荷电流，保证装置不至于频繁起动，同时必须小于区内 故障时的最小故障电流，以保证区内故障时装置能可靠起动。 3) 主机方式控制字，当整定为“0”时为从机方式，采样间隔与主机(对侧保护装置)保持同步；整定为“1” 为主机方式，采样间隔固定。自环方式下整定为“1”。 4) 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定为上限值；如是欠量继 电器（比如低周保护低频定值、低电压保护低压定值）则整定为下限值；时间整定为 100 秒，功能控制 字退出，硬压板打开。 5) 速断保护、加速保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保护中一百毫 秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击电流，对于零序速断、零序加速 保护还存在断路器三相不同期合闸产生的零序电流的冲击。 6) 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退；就地可通过初始化菜 单将软压板值全部置成“1”。 7) 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有效时才投入相应保护元 件，否则退出该保护元件。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 14 串口 1 通讯规约 1～2 15 串口 2 通讯规约 1～2 16 62 名称 串口 1 波特率 0～3 备注 出厂时设为“01” 1：通用 103 规约 1：专用 103 规约 2：Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps NARI-RELAYS 17 18 19 20 21 RCS-9613CS 线路光纤纵差保护测控装置说明书 串口 2 波特率 打印波特率 遥测上送周期 遥信确认时间 1 遥信确认时间 2 0～3 0～3 00～99 秒 0～50000 毫秒 0～50000 毫秒 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1) 通讯参数可以由调试人员根据现场情况整定。 2) 装置地址：全站的装置地址必须唯一。 3) 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4) 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5) 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6) 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 整定范围 出厂设定值 1 名称 弹簧未储能报警延时 0～30.0s 15.0s 2 第二组遥控跳闸脉宽 0～30.0s 0.4s 3 第二组遥控合闸脉宽 0～30.0s 0.4s 4 第三组遥控跳闸脉宽 0～30.0s 0.4s 5 第三组遥控合闸脉宽 0～30.0s 0.4s 6 检测控制回路断线 0/1 1 7 306 定义为 TWJ 0/1 0 8 307 定义为 HWJ 0/1 0 9 308 定义为 KKJ 0/1 0 10 309 定义为 YK 0/1 0 序号 备注 参见说明 相关说明： 1) 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、保护合闸出口 402～415、遥 控合闸出口 401～412、遥控跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作 机构的端子箱连接，420 端子亦悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2) 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的 引入端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信 用)。以下是这些信号的引入原则： l KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输出)， 需将外部 KKJ 信号引至端子 308。 l TWJ 引入原则： 63 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 若装置使用重合闸功能、过流加速功能、零序加速功能或者希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)或者接地选线功能，宜将外部 TWJ 引至端子 306，同时将“306 定 义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 l HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 l YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必从端子 309 引入 YK 信号，同 时将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3) 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其他情况下整成 1。 4) 若现场使用选配插件(SWI 或者 BO)，亦需考虑是否要由外部引入断路器位置信号或者遥控投入信号。参 见 6.1.3、6.2.3、6.3 节。 5) 第一组遥控固定对应本开关。标准配置仅提供一组遥控，第二组和第三组遥控仅当选用 BO 选配插件时 才提供。参见 6.1、6.2 节。 6．附录 6.1 插件选配方式 1 本装置的标准配置(参见 4.1 和 4.3 节)只提供一组跳闸/合闸出口、一组遥跳/遥合 出口，而有些现场需要多路跳闸出口或者多组遥控；标准配置中的操作回路亦不提供与 压力机构配合的接口。为了适应这些情况，装置提供如下出口插件(BO)和带压力接口的 操作回路插件作为选配。 64 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 6.1.1 选配插件硬件图 RCS- 9613CS 硬件图 415 TWJ 416 TYJ 417 HYJ 418 403 401 遥信公共 HWJ 控制电源220V+ 控制电源 220V407 控制回路断线 跳闸压力低 419 遥 信 TWJ HBJ 合闸压力低 保护合闸入口 位置公共 1 至合闸线圈 TBJV HBJ 408 HYJ TBJ 420 TWJ 跳闸位置 1 HWJ 421 422 423 TWJ 合闸位置 1 位置公共 2 跳闸位置 2 HWJ 424 TBJV 手动合闸入口 位 置 信 号 手动跳闸入口 保护跳闸入口 TBJV 410 411 KKJ 409 TYJ 合闸位置 2 TBJ 404 425 TWJ KKJ 至TWJ负端 406 426 TWJ TBJ 至跳闸线圈 至HWJ负端 HWJ 427 3秒 412 428 合闸压力低入口 事故总信号 压力异常入口 429 KK J 405 跳闸位置 3 430 合后位置 跳闸压力低入口 HYJ 414 413 TYJ 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 光耦公共负 遥信开入 1 BSJ 501 502 装置闭锁 遥信开入 2 遥信开入 3 201 遥信开入 4 202 遥信开入 5 203 遥信开入 6 204 遥信开入 7 205 遥信开入 8 206 遥信开入 9 207 遥信开入10 遥信开入11 遥信开入12 遥信开入13 遥信开入14 遥信开入15 开 入 量 采 入 485A 485B 信号地 485A 串 口 通 讯 485B 信号地 SYN + 208 SYN - 209 对 时 信号地 210 TXD 212 BJJ 504 505 TXJ 506 507 HXJ 508 509 BTJ 510 511 BHJ 512 513 YTJ 514 515 YHJ 516 517 YTJ 2 518 打 印 信号地 装置异常 跳闸保持信号 合 闸保持信号 跳闸出口1 保护合闸 出口 遥控跳闸 遥控合闸 遥控跳闸2 YHJ 2 520 521 YTJ 3 522 523 YHJ 3 524 525 BTJ 526 527 BTJ 528 529 BTJ 530 519 RTS 211 503 遥控合闸2 遥控跳闸3 遥控合闸3 跳闸出口2 遥信开入16 遥信开入17 遥信开入18 303 装 直流电源 + 置 电 直流电源 源 304 跳闸出口3 跳闸出口4 遥信开入19 投差动保护 闭锁重合闸 投低周减载 101 102 103 104 弹簧未储能 信号复归 装置检修 U U UB A C Un 母线电压 105 106 113 114 Ux Uxn IA 线路电压 115 116 IA' IB 117 118 IB' IC 保护CT 119 120 IC' I0 121 122 123 124 I0' Iam Iam' Icm Icm' 测量CT 65 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 6.1.2 选配插件背板端子图 RCS- 9613CS背板端子图 BO SWI PWR 装置 闭锁 ( BSJ) 501 装置 报警 ( BJJ) 503 控制电源 - 403 装置电源 + 303 504 跳闸线圈 404 装置电源 - 304 505 HWJ - 405 遥信开入公共负 305 506 合闸线圈 406 遥信开入 1 306 507 TW J - 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 保护 合闸 出口 511 手动跳闸入口 411 遥信开入 6 311 512 合闸压力低入口 412 遥信开入 7 312 遥控 跳闸 出口 513 跳闸压力低入口 413 遥信开入 8 313 514 压力异常入口 414 遥信开入 9 314 遥控 合闸 出口 515 遥信公共 415 遥信开入10 315 控制回路断线信号 416 遥信开入11 316 第二组 遥控跳 闸出口 517 417 遥信开入12 317 518 合闸压力低信号 418 遥信开入13 318 第二组 遥控合 闸出口 519 位置公共 1 419 遥信开入14 319 跳闸 保持 信号 ( TXJ) 合闸 保持 信号 ( HXJ) 跳闸 出口1 控制电源 + 502 401 电源地 402 AI COM 301 302 RX TX 508 516 以太网 A 以太网 B 101 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 跳闸 出口2 520 521 522 523 524 525 526 跳闸压力低信号 跳闸位置 1 合闸位置 1 位置公共 2 跳闸位置 2 合闸位置 2 跳闸 位置3 527 跳闸 出口3 跳闸 出口4 420 421 422 423 424 425 426 427 遥信开入15 遥信开入16 遥信开入17 遥信开入18 遥信开入19 投差动保护 闭锁重合闸 投低周减载 485A 320 321 322 485B 串 口 通 讯 485A 信号地 324 SYN + 325 对 时 SYN 信号地 327 529 530 合后 位置 ( KKJ) 428 弹簧未储能 328 429 信号复归 329 430 装置检修 330 打 印 102 Un 104 105 Ux Uxn 106 201 107 108 109 110 202 203 112 204 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 205 206 207 208 209 事故总 528 Ub Uc 111 485B 323 326 信号地 Ua 103 RTS 210 TXD 211 信号地 212 接地端子 出口插件(BO)提供 3 对跳闸、2 对合闸接点、3 对遥控接点，以及信号接点(包括装 置闭锁信号、装置报警信号、跳闸保持信号和合闸保持信号)。出口插件(BO)的 JP1 跳 线跳 1－2。 操作回路插件(SWI)和标准配置中的 SWI 相比增加了压力异常输入接口，增加了断 路器位置输出接口。SWI 插件亦自带防跳功能。 出口插件(BO)和操作回路插件(SWI)各端子的定义如下： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 507～508 对应合闸保持信号输出接点。 端子 509～510 对应跳闸出口 1 接点，这付接点可经过跳闸矩阵定值整定成为保护 跳闸空接点。 端子 511～512 对应保护合闸出口接点。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 66 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 端子 517～518 对应第二组遥控跳闸出口接点。 端子 519～520 对应第二组遥控合闸出口接点。 端子 521～522 对应第三组遥控跳闸出口接点。 端子 523～524 对应第三组遥控合闸出口接点。 端子 525～526 对应跳闸出口 2 接点，这付接点可经过跳闸矩阵定值整定成为保护 跳闸空接点。 端子 527～528 对应跳闸出口 3 接点，这付接点可经过跳闸矩阵定值整定成为保护 跳闸空接点。 端子 529～530 对应跳闸出口 4 接点，这付接点可经过跳闸矩阵定值整定成为保护 跳闸空接点。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 端子 429～430 为合后位置 (KKJ)输出空接点。 端子 301～124 的定义同本装置的标准配置，参见 4.3.2 节。 所有使用本出口插件(BO)和操作回路插件(SWI)的装置，都必须从端子 309 引入遥 控允许信号，同时在辅助参数中进行相关整定。 67 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 6.2 插件选配方式 2 有些场合不需要本装置配备操作回路，只需装置提供多路跳合闸接点。此时可以只 配置出口插件(BO)，操作回路(SWI)不配(即此位置留空)。 6.2.1 选配插件硬件图 RCS- 9613CS 硬件图 305 306 遥信开入 1 307 遥信开入 2 308 遥信开入 3 309 遥信开入 4 310 遥信开入 5 311 312 遥信开入 6 遥信开入 7 211 212 遥信开入13 303 319 遥信开入14 对 时 SYN - 209 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 318 SYN + 208 210 503 BJJ 504 505 TXJ 506 507 HXJ 508 509 BTJ 510 511 BHJ 512 513 YTJ 514 515 YHJ 516 517 YTJ2 518 519 YHJ2 520 521 YTJ3 522 523 YHJ3 524 525 BTJ 526 BTJ 528 BTJ 530 信号地 RTS 打 印 TXD 信号地 装 置 电 直流电源 源 直流电源 + 304 320 遥信开入15 527 321 遥信开入16 529 322 遥信开入17 323 遥信开入18 324 遥信开入19 325 闭锁重合闸 327 投低周减载 328 弹簧未储能 330 跳闸保持信号 合 闸保持信号 保护跳闸出口 保护合闸出口 遥控跳闸 遥控合闸 遥控跳闸2 遥控合闸2 遥控跳闸3 遥控合闸3 跳闸出口2 跳闸出口3 跳闸出口4 投差动保护 326 329 装置异常 信号地 207 遥信开入 9 317 485B 206 遥信开入 8 316 485A 205 314 串 口 通 讯 信号地 204 502 装置闭锁 485B 203 BSJ 501 485A 202 313 315 68 201 光耦公共负 信号复归 装置检修 101 102 103 104 U U U A B C 母线电压 105 106 113 114 Un Ux Uxn IA 线路电压 IA' 115 116 117 118 119 120 IB IC IC' I0 IB' 保护CT 121 122 123 124 I0' Iam Iam' Icm Icm' 测量CT NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 6.2.2 选配插件背板端子图 RCS-9613CS背板端子图 PWR BO 装置 闭锁 (BSJ) 501 电源地 502 装置 报警 (BJJ) 503 跳闸 保持 信号 (TXJ) 合闸 保持 信号 (HXJ) COM AI 301 302 装置电源 + 303 504 装置电源 - 304 505 遥信开入公共负 305 506 遥信开入 1 306 507 遥信开入 2 307 508 遥信开入 3 308 跳闸 出口1 509 遥信开入 4 309 510 遥信开入 5 310 保护 合闸 出口 511 遥信开入 6 311 512 遥信开入 7 312 遥控 跳闸 出口 513 遥信开入 8 313 514 遥信开入 9 314 遥控 合闸 出口 515 遥信开入10 315 516 遥信开入11 316 第二组 遥控跳 闸出口 517 遥信开入12 317 RX TX 以太网A 以太网B 101 第二组 遥控合 闸出口 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 跳闸 出口2 跳闸 出口3 跳闸 出口4 518 遥信开入13 遥信开入14 319 485A 201 520 遥信开入15 320 485B 202 522 523 遥信开入16 遥信开入17 遥信开入18 321 322 串 口 通 讯 信号地 485A 485B 323 Uxn 106 206 525 投差动保护 325 SYN + 207 326 对 时 528 弹簧未储能 328 529 信号复归 329 530 装置检修 330 SYN信号地 327 打 印 107 108 109 110 112 113 IA IA' 114 115 IB IB' 116 205 信号地 投低周减载 Ux 204 324 527 104 105 111 遥信开入19 闭锁重合闸 102 Un 203 524 526 Ub Uc 318 519 521 Ua 103 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 208 209 RTS 210 TXD 211 信号地 212 接地端子 6.2.3 选配插件背板端子说明 各端子的定义说明见 8.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 需要注意的是此时除了需要由端子 309 引入遥控允许信号外，还需由端子 306～308 引入断路器位置信号(TWJ、HWJ、KKJ)，同时在辅助参数中进行相关整定，参见 5.4 节。 如果现场不需要本装置配备操作回路，同时只需一路跳合闸接点和一路遥控接点。 此时亦可采用标准配置的 SWI 插件，再由端子 306～309 引入位置信号和遥控允许信号， 参见 4.1、4.3 和 5.4 节。 6.3 插件选配方式 3 扩展配置方式的装置名称为 RCS-9613CS_KZ。其背板端子自左向右，插件名称分别 为：BO 插件（纯出口插件，提供无源节点）、SWI（出口和操作回路均具备）插件、电 源及通讯插件、交流插件。 69 NARI-RELAYS 6.3.1 选配插件硬件图 70 RCS-9613CS 线路光纤纵差保护测控装置说明书 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 6.3.2 选配插件背板端子图 RCS-9611CS背板端子图 SWI OUT DC 装置 闭锁 (BSJ) 501 遥控电源+ 401 502 控制电源+ 402 装置 报警 (BJJ) 503 504 跳闸 保持 信号 (TXJ) 合闸 保持 信号 (HXJ) 505 508 跳闸 出口1 506 事故总 信号 电源地 COM 301 302 403 装置电源+ 303 404 装置电源- 304 405 遥信开入 1 306 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 311 507 以太网A 遥信开入公共负 305 406 合后 位置 (KKJ) AC 以太网B 保护 合闸 出口 511 手动跳闸入口 411 遥信开入 6 512 遥控合闸出口 412 遥信开入 7 312 遥控 跳闸 出口 513 遥控跳闸出口 413 遥信开入 8 313 514 跳闸出口1 414 遥信开入 9 314 遥控 合闸 出口 515 保护合闸出口 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 第二组 遥控跳 闸出口 517 HWJ- 417 遥信开入12 317 518 合闸线圈 418 遥信开入13 318 第二组 遥控合 闸出口 519 TWJ- 419 遥信开入14 319 485A 201 520 控制电源- 420 遥信开入15 320 485B 202 516 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 跳闸 出口2 跳闸 出口3 跳闸 出口4 521 101 串 口 通 讯 421 遥信开入16 321 装置闭锁(BSJ) 422 投高周保护 322 523 运行报警(BJJ) 423 投零序过压 323 485B 205 524 保护跳闸信号 424 投过压保护 324 信号地 206 525 保护合闸信号 425 投低压保护 325 SYN+ 207 控制回路断线信号 426 闭锁重合闸 326 SYN- 208 427 投低周减载 327 信号地 209 428 弹簧未储能 328 RTS 210 429 信号复归 329 TXD 211 430 装置检修 330 信号地 212 522 526 527 528 529 530 遥信公共 跳闸 出口2 跳闸 位置 (TWJ) 对 时 打 印 信号地 203 485A 204 Ua Ub 102 103 Uc Un 104 105 Ux Uxn 106 107 108 109 110 111 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 6.3.3 选配插件背板端子说明 SWI、PWR、COM、AI 各端子的定义说明见 4.3.2 背板接线说明。 BO 板各端子的定义说明见 8.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 71 NARI-RELAYS RCS-9613CS 线路光纤纵差保护测控装置说明书 6.4 软件配合说明 选配方式和标准配置使用相同的程序。即标准的 9613CS 程序既支持标准配置，亦 支持各种选配方式。 在选配方式下遥控允许信号必须从端子 309 引入；如果不使用装置自带的操作回路 (SWI)，还需从 306～308 引入位置信号(TWJ、HWJ、KKJ)。因而两者在辅助参数的整 定上不同，参见 5.4 节。 72 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 第四章 RCS-9615CS 线路距离保护装置说明书 1．概述 1.1 应用范围 RCS-9615CS 适用于 110kV 以下电压等级的中性点非直接接地（中性点经消弧线圈接 地系统或不接地）系统中的线路相间距离保护测控装置，可组屏安装，也可在开关柜就 地安装。 1.2 保护配置和功能 1.2.1 保护配置 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 三段式相间距离保护； 不对称故障相继速动； 双回线相故障继速动； 距离加速保护； 两段可经复压和方向闭锁的过流保护和一段不经复压和方向闭锁的过流保护。 三段零序过流保护(零序电流可自产也可外加)。 过流加速保护和零序加速保护。 过负荷功能(报警或者跳闸)。 低周减载功能。 三相一次重合闸。 小电流接地选线功能（必须采用外加零序电流）。 独立的操作回路。 1.2.2 测控功能 1）17 路自定义遥信开入。 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量。 4）事件 SOE 记录等。 1.2.3 保护信息功能 1）装置描述的远方查看。 2）系统定值的远方查看。 3）保护定值和区号的远方查看、修改功能。 4）软压板状态的远方查看、投退、遥控功能。 5）装置保护开入状态的远方查看。 6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7）远方对装置信号复归。 8）故障录波上送功能。 9）支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太 网通讯(100Mbps)，超五类线或光纤通讯接口。 73 NARI-RELAYS 10） RCS-9615CS 线路距离保护装置说明书 支持串口 Modbus 通信规约。 1.3 性能特征 l l l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 功能强大的选配插件能够满足现场各种需要。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波时间 最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 支持串口 Modbus 通信规约 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 74 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz NARI-RELAYS 2.2.2 功 耗 交流电压： 交流电流： 直 RCS-9615CS 线路距离保护装置说明书 流： < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 距离保护 距离保护定值范围： 距离元件定值误差： 精确工作电压： 最小精确工作电流: 最大精确工作电流: 距离保护Ⅰ段时间： 距离Ⅱ、Ⅲ段时间: ( 0.05～125)/In <±5％ 0.25V 0.1In 20In < 30ms 0～10S Ω 2.3.2 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 5％ 0～100S 时间定值×1％＋35ms 2.3.3 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A(外接时) < 5％ 0～100S 时间定值×1％＋35ms 2.3.4 低周保护 频率定值范围： 45～50Hz 频率定值误差： 0.01Hz DFDT 闭锁定值范围： 0.3～10Hz/S 时间定值范围： 0～100S 时间误差： 时间定值×1％＋35ms 2.3.5 重合闸保护 时间定值范围： 时间误差： 0.1～9.9S 时间定值×1％＋35ms 2.3.6 遥信开入 分辨率 信号输入方式： <1ms 无源接点 75 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 2.3.7 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.8 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.9 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.10 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 距离保护 （1）起动元件 起动分三部分，一部分测量相电流工频变化量的幅值，其判据为： ａ）△Ｉφφmax＞1.25△IT＋DIzd 注: DIzd 为突变量起动定值，是固定门坎；△IT 是浮动门坎，随着变化量输出增 大而逐步自动增高，取 1.25 倍可保证门坎电压始终略高于不平衡输出。△Ｉφφmax 是取三相间电流工频变化量中最大一相间电流的半波积分值。 该判据满足时，总起动元件动作并展宽 10 秒，去开放出口继电器正电源。 ｂ）另一部分为过流起动元件 当电流大于整定值时，电流起动元件动作，作为起动元件输出去开放出口继电器正 电源。 c）第三部分为负序过流起动元件 当负序电流大于整定值时，负序电流起动元件动作，作为起动元件输出去开放出口 继电器正电源。 76 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 （2）低压距离继电器 距离继电器的测量方法分二种，以正序电压的大小（15%Un）来区分，当正序电压 小于 15%Un 时，进低压距离继电器测量程序，因为这时只可能有三相短路和系统振荡两 种情况。系统振荡由振荡闭锁回路区分，这里只需考虑三相短路。 三相短路时，三个相阻抗都一样，但为了保证母线故障转换至线路构成三相故障时 仍能快速切除故障，对三相阻抗均进行计算。低压距离继电器比较工作电压和极化电压 的相位： 工作电压：Uopφφ＝Uφφ－IφφZzd 极化电压：Uｐφφ＝－U１φφＭ (2) 上式中：φφ表示 AB、BC、CA 相间；下标 op 表示工作电压；下标ｐ表示极化电压 Zzd 为整定阻抗； 下标 M 为记忆故障前电压 U1 为正序电压 正方向故障时，如图 1 Uφφ＝ＩφφzＫ 在记忆作用消失前：U１φφＭ＝Eｍφφｅｊδ Eｍφφ＝（ＺＳ＋ＺＫ）Ｉ 因此， Uｏｐφφ＝（ＺＫ－Ｚｚｄ）Ｉφφ Uｐφφ＝－（ＺＳ＋ＺＫ）Ｉφφｅｊδ 继电器的比相方程为： －90°＜ArgUｏｐφφ／Uｐφφ＜90° 则－90°＜Arg（ＺＫ－Ｚzd）／－（ＺＳ＋ＺＫ）ｅｊδ＜90° EM M (3) N ZS EN ZK 图 1 正方向故障系统图 设故障线母线电压与系统电势同相位δ＝0，其暂态动作特性如图 2 JX ZZD ZK R -Zs 图 2 正方向故障时动作特性 77 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 测量阻抗 ZＫ在复平面上的动作边界为以 ZZD 至-Zs 连线为直径的圆。当δ不为零时，将 是以 ZZD 到－ZＳ连线为弦的圆，特性将向第Ⅰ或第Ⅱ象限偏移。 图中动作后包含原点表明正向出口经或不经过渡电阻故障时都能正确动作，并不表示反 方向故障时会误动作。反方向故障时的动作特性必须以反方向故障为前提导出。 IK EN EM ZK ZS’ 图 3 反方向故障的计算用图 上图是反方向故障的计算用图,反方向故障时： Uφφ＝－ＩφφＺＫ 在记忆作用消失前：U１φφＭ＝Eｎφφeｊδ Eｎφφ＝－（ＺＫ＋Ｚ'Ｓ）Ｉφφ 因此： Uｏｐφφ＝－（ＺＫ＋ＺＺｄ）Ｉφφ Uｐφφ＝（ＺＫ＋Ｚ'Ｓ）Ｉφφｅ 代入式（3）并整理 －90°＜Arg（ＺＫ＋ＺＺｄ）／－（Ｚ'Ｓ＋ＺＫ）ｅｊδ＜90° －ＺＫ的动作边界为以ＺZD 与Ｚ'Ｓ连线为直径的圆，如图 4，当－ＺＫ在圆内时动 作，可见，继电器有明确的方向性，不可能误判方向。以上的结论是在记忆电压消失以 前，即继电器的暂态特性。当记忆电压消失后， ｊδ JX ZS’ ZZD R -ZK 图 4 反方向故障时的动作特性 正方向故障时：U１φφＭ＝ＩφφＺＫ 78 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 反方向故障时：U１φφＭ＝－ＩφφZＫ 于是正向故障时：UOPφφ＝（ＺＫ－Ｚｚｄ）Ｉφφ Uｐφφ＝－ＩφφＺＫ 反方向故障时： UOPφφ＝[（－ＺＫ）－Ｚｚｄ]Ｉφφ Uｐφφ＝－（－ＺＫ）Ｉφφ 方向故障时，ZＫ的动作边界如图 5，而反方向故障时，－ＺＫ的动作边界如图 6。 继电器的动作边界经过原点，因此，母线和出口故障时，继电器处于动作边界。 为了保证母线故障，特别是经弧光电阻三相故障时不会误动作，因此，对Ⅰ、Ⅱ段 距离继电器设置了门坎电压，其幅值取最大弧光压降。同时，当Ⅰ、Ⅱ段距离继电器暂 态动作后，将继电器的门坎倒置，相当于将特性圆包含原点，以保证继电器动作后能保 持到故障切除。为了保证Ⅲ段距离继电器的后备性能，Ⅲ段距离元件的门坎电压总是倒 置的，因此，其特性包含原点。 JX ZZD R 图 5 三相短路稳态特性 （3）相间距离继电器 三个相间距离继电器段都是比较工作电压和极化电压的相位： 工作电压：Uｏｐφφ＝Uφφ－ＩφφＺZｄ (4) 极化电压：Uｐφφ＝－U1φφ 继电器的极化电压采用正序电压，不带记忆。因此，对相间故障，其正序电压基本 保留了故障前电压的相位,故障相的动作特性如图 2，图 4，继电器有很好的方向性。 三相短路时，由于极化电压无记忆作用，其动作特性为一过原点的圆，如图 5。由 于正序电压较低时，由低压距离测量，因此，这里既不存在死区也不存在母线故障失去 方向性的问题。 Ⅰ、Ⅱ段距离继电器同样有二部分组成： a) 由正序电压极化的方向阻抗继电器： 工作电压：Uｏｐφφ＝Uφφ－ＩφφＺZｄ (5) jθ2 极化电压：Uｐφφ＝－U1φφｅ 极化电压Ⅰ、Ⅱ段，较Ⅲ段增加了一个偏移角θ2，其作用也同样是为了在短线路 使用时增加允许弧光电阻的能力，如图 7 所示。θ2 的整定可按 0°、15°、30°三档 选择。 b) 电抗继电器： 工作电压：Uｏｐφφ＝Uφφ－ＩφφZzd (6) 极化电压：Uｐφφ＝－ＩφφＺｄ 正方向故障时，参照图 2 79 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 Uｏｐφφ＝ＩφφＺＫ－ＩφφＺZｄ 因此，其比相方程为: －90°＜Arg（ＺＫ－ＺZｄ）／（－Ｚｄ）＜90° (7) 整理后得: 90°＋ArgＺｄ＜Arg（ＺＫ－ＺZｄ）＜270°＋ArgＺｄ 当 Zd 阻抗角为 90°时，继电器为与Ｒ轴平行的电抗继电器特性，实际的 Zd 阻抗角 为 75°，因此，该电抗特性下倾 15°，使送电端的保护受对侧助增而过渡电阻呈容性 时不致超越。以上方向阻抗与电抗继电器两部分结合，扩大了在短线上使用时允许过渡 电阻的能力。 JX 0 ZZD 15 R -ZS 45 30 图 6 正方向故障时继电器特性 （4）振荡闭锁 装置的振荡闭锁分三个部分，任意一个动作开放保护。 a)在起动元件动作起始 160ｍｓ以内 其动作条件是，起动元件开放瞬间，若按躲过最大负荷整定的正序过流元件不动作 或动作时间尚不到 10ｍｓ，则将振荡闭锁开放 160ｍｓ。因此，该元件在正常运行突然 发生故障时立即开放 160ｍｓ，当系统振荡时，正序过流元件动作，其后再有故障时， 该元件已被闭锁，另外当区外故障或操作后 160ｍｓ再有故障时也被闭锁。 b)不对称故障开放元件： 不对称故障时，振荡闭锁回路还可由对称分量元件开放，该元件的动作判据为： | I0| ＋| I2| ＞ｍ|I1| （8） 以上判据成立的依据是： a）系统振荡或振荡又区外故障时不开放 系统振荡时，I0、I2 接近于零，式（8）不开放是容易实现的。 振荡同时区外故障时，阻抗继电器都会动作，这时式（8）不应开放。这种情况考 虑的前题是系统振荡中心位于装置的保护范围内。 对短线路，必须在系统角 180°时继电器才可能动作，这时线路附近电压很低，短 路时的故障分量很小，因此，容易取ｍ值以满足式（8）不开放的条件。 80 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 对长线路，区外故障时，故障点故障前电压较高，有较大的故障分量，因此，式 （8）的不利 条件是长线路在电源附近故障时。不过这时线路上零序电流分配系数较低， 短路电流小于振荡电流，因此，仍很容易以最不利的系统方式验算ｍ的取值。 本装置中ｍ的取值是根据最不利的系统条件下，振荡又区外故障时振荡闭锁不开放 为条件验算，并留有相当裕度的。 b）区内不对称故障时振闭开放 当系统正常发生区内不对称相间或接地故障时，将有较大的零序或负序分量，这时 式（8）左侧大于右侧，振荡闭锁开放。 当系统振荡伴随区内故障时，如果短路时刻发生在系统电势角未摆开时，振荡闭锁 将立即开放。如果短路时刻发生在系统电势角摆开状态，则振荡闭锁将在系统角逐步减 少时开放，也可能由一侧瞬时开放跳闸后另一侧相继速跳。 因此，采用不对称分量元件开放振荡闭锁保证了在任何情况下，甚至系统已经发生 振荡的情况下，发生区内故障时瞬时开放振荡闭锁以切除故障，振荡或振荡又区外故障 时则可靠闭锁保护。 c) 对称故障开放元件： 在起动元件开放 160ｍｓ以后或系统振荡过程中发生三相故障，则上述二项开放措 施均不能开放保护，本装置中另设置了专门的振荡判别元件，其测量振荡中心电压： UOS＝U1COSφ1 (9) φ1 是正序电流电压的夹角，U1 为正序电压。 由图 7,假定系统联系阻抗的阻抗角为 90°，则电流向量垂直于 EM，EN 连线，与振 荡中心电压同相。 I EM U EN UOS Φ1 图 7 系统电压向量图 d U Φ1 0 a θ 图8 b I c 短路电流电压向量图 81 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 在系统正常运行或系统振荡时，U1COSφ恰好反应振荡中心的正序电压。 在三相短 路时，设线路阻抗角为 90°时，则 U1COSφ是弧光电阻上的压降，三相短路时过渡电阻 是弧光电阻，弧光电阻上压降小于 5％Uｎ。实际系统线路阻抗角不为 90°因而可进行 角度补偿，如图 8 所示。 od 为测量电压，UCOSφ＝ob，因而 ob 反应当线路阻抗角为 90°时弧光电阻压降， 实际的弧光压降为 oa，与线路压降 ad 相加得到测量电压 U。本装置引入补偿角θ＝90°－φ1 得到φ＝φ1＋θ1，式（9）变为 Uos＝UCOSφ，三相短路时，Uos＝oc≤oa，可见 U=COS φ可反应弧光压降。 本装置采用的动作判据分二部分： ａ）－0.03Un＜Uos＜0.08Un， 延时 150ms 开放。 实际系统中，三相短路时故障电阻仅为弧光电阻，弧光电阻上压降的幅值不大于 5 ％Un，因此，三相短路时，该幅值判据满足，为了保证振荡时不误开放，其延时应保证 躲过振荡中心电压在该范围内的最长时间。振荡中心电压为 0.08Un 时，系统角为 171 °，振荡中心电压为－0.03Un 时，系统角为 183.5°，按最大振荡周期 3"计，振荡中心 在该区间停留时间为 104ms。装置中取延时 150ms 已有足够的裕度。 ｂ）－0.1Un＜Uos＜0.25Un，延时 500ms 开放。 该判据作为判据ａ)的后备，以保证任何三相故障情况下保护不可能拒动。 0.25Un 时，系统角为 151°，－0.1Un 时，系统角为 191.5°，按最大振荡周期 3"计，振荡中心在该区间停留时间为 337ms，装置中取 500ms 已有足够的裕度。 （5）不对称故障相继速动 不对称故障时，利用近故障侧切除后负荷电流的消失，可以实现不对称故障时相继 跳闸。当线路末端不对称故障时，如图 9，N 侧Ⅰ段动作快速切除故障，由于三相跳闸， 非故障相电流同时被切除，M 侧保护测量到任一相负荷电流突然消失，而Ⅱ段距离元件 连续动作不返回时，将 M 侧开关不经Ⅱ段延时即跳闸，将故障切除。 M N A B C 图 9 不对称故障相继速动保护动作示意图 （6）双回线相继速动保护 双回线相继速动保护原理如图 10 所示，两条线路中的Ⅲ段距离元件动作或保护跳 闸时，输出 FXL 信号分别闭锁另一回线Ⅱ段相继速跳距离元件。 M N 1 L1 2 L2 3 4 图 10 双回线相继速动保护动作示意图 82 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 闸时，输出 FXL 信号分别闭锁另一回线Ⅱ段相继速跳距离元件。 相继速动保护动作的条件是： 1）距离Ⅱ段元件动作； 2）收到邻线来的 FXL 信号，其后 FXL 信号消失； 3）距离Ⅱ段元件经小延时不返回。 例如本保护装置安装于 1、3 处，对 M 侧保护，L1 末端故障，短路初期，保护 1,3 的Ⅲ段距离元件均动作，分别闭锁另一回线Ⅱ段距离相继速动保护，其后，保护 2 由Ⅰ 段跳开，保护 3 距离继电器返回，FXL 信号返回，保护 1 收不到 FXL 信号，同时Ⅱ段距 离继电器等待一个短延时不返回，则立即跳闸。 注意：若 M 侧无电源，即为负荷侧，则上述相继速动条件不能满足，不能使用本元件。 （7）距离加速保护 在重合闸动作后距离加速投入 3 秒，距离Ⅲ段加速控制字投入时不经振荡闭锁加速 距离Ⅲ段；距离Ⅱ段加速控制字投入时不经振荡闭锁加速距离Ⅱ段；距离Ⅱ段加速控制 字退出时经振荡闭锁加速距离Ⅱ段；。 手合加速在手合时固定投入 3 秒，加速距离Ⅱ段、距离Ⅲ段。 3.2 过流保护 本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。过流Ⅰ段 和过流Ⅱ段可独立选择是否经复压(负序电压和低电压)闭锁、是否经方向闭锁。 装置检测母线 PT 断线时自动投入过流Ⅰ段、Ⅱ段、Ⅲ段保护功能。若不需此功能， 需将过流定值整定到上限最大，动作延时整定为上限最长。 方向元件的灵敏角为 45 度，采用 90 度接线方式。方向元件和电流元件接成按相启 动方式。方向元件带有记忆功能，可消除近处三相短路时方向元件的死区。 在母线 PT 断线时可通过控制字“PT 断线退电流保护”选择此时是退出该段电流保 护的复压闭锁和方向闭锁以变成纯过流保护，还是将该电流保护直接退出。此处所指的 “电流保护”是指那些投了复压闭锁或者方向闭锁的电流保护段。既没有投复压闭锁也 没有投方向闭锁的电流保护段不受此控制字影响。 3.3 零序保护（接地保护） 当装置用于不接地或小电流接地系统，接地故障时的零序电流很小时，可以用接地 试跳的功能来隔离故障。这种情况要求零序电流由外部专用的零序 CT 引入，不能够用 软件自产。 当装置用于小电阻接地系统，接地零序电流相对较大时，可以用直接跳闸方法来隔 离故障。相应的，本装置提供了三段零序过流保护， 零序Ⅲ段可经控制字选择是跳闸还是报警。 当零序电流作跳闸和报警用时，其既可以由外部专用的零序 CT 引入，也可用软件 自产(系统定值中有“零序电流自产”控制字)。 3.4 过负荷保护 装置设一段独立的过负荷保护，过负荷保护可以经控制字选择是报警还是跳闸。过 负荷出口跳闸后闭锁重合闸。 3.5 电流加速保护 装置设一段过流加速保护和一段零序加速保护。 83 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 重合闸加速可选择是重合闸前加速还是重合闸后加速。若选择前加速则在重合闸动 作之前投入；若选择后加速，则在重合闸动作后投入 3 秒。 手合加速在手合时固定投入 3 秒。 3.6 低周保护 装置设一段经低电压闭锁及频率滑差闭锁的低周保护。通过控制字（“DF/DT 闭锁 投入”）可选择在频率下降超过滑差闭锁定值时是否闭锁低周保护。低电压闭锁功能固 定投入。 装置提供“投低周减载”硬压板来投退低周保护。 低周保护动作后闭锁重合闸。 3.7 重合闸 装置提供三相一次重合闸功能，其起动方式有不对应起动和保护起动两种。 重合闸方式包括不检、检线路无压、检同期三种。 重合闸在充电完成后投入。线路在正常状态(KKJ=1，TWJ=0)且无闭锁信号时运行 15 秒后充电。下列信号闭锁重合闸： 1>手跳或者遥跳；2>闭锁重合闸开入；3>控制回路断线；4>低周保护动作；5>过负 荷跳闸；6>弹簧未储能开入；7>线路 PT 断线（检线路无压投入时）。 3.8 跳闸逻辑矩阵 本装置各保护跳闸方式采用整定方式，即哪个保护动作， 跳何开关可以按需自由 整定。RCS-9611CS 标准配置提供 1 组跳闸出口：跳闸出口 1（CK1“402-414”）此时整 定值“跳闸出口 2”无效。在选配 BO 插件时提供 2 组跳闸出口：跳闸出口 1（CK1“509-510”）、 跳闸出口 2（CK2“527-528”）。 跳闸出口 1 用于跳本线路开关，跳闸出口 2 可由用户选择去跳何种开关。 跳闸矩阵整定说明如下： 位数 元件 15 低 周 减 载 功 出口 能 14 零 序 加 速 段 13 12 11 零 零 零 序 序 序 过 过 过 流 流 流 Ⅲ Ⅱ Ⅰ 段 段 段 10 9 过 过 负 流 荷 加 保 速 段 护 8 7 6 过 过 过 流 流 流 Ⅲ Ⅱ Ⅰ 段 段 段 5 4 双 不 回 对 线 称 相 相 继 继 速 速 动 动 3 2 1 0 距 离 加 速 段 距 距 距 离 离 离 Ⅲ Ⅱ Ⅰ 段 段 段 CK1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 CK2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 CK3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则可得 到跳闸方式。 例如： “过流 I 段”要动作于出口跳闸继电器 1，则在“过流 I 段”所在列，CK1 所在行的交叉处置 1。“零序过流 I 段”、“零序过流 II 段”也要动作于出口跳闸继电器 84 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 1，则在“零序过流 I 段”、 “零序过流 II 段”所在列，CK1 所在行的交叉处置 1，如此， 在 CK1 行可得到 16 位二进制位串： CK1=0000000011000001 若某一组出口不用，如 CK2 不用可以全整为 0，即： 0000000000000000。 在保护定值菜单中的 CK1，CK2，CK3 各项输入以上二进制位串，即可完成跳闸方 式的整定。 3.9 装置自检 当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返回）。 硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、CPLD 故障。 3.10 装置运行告警 当装置检测到下列状况时，发运行异常信号（BJJ 继电器动作）： TWJ 异常、线路电压报警、频率异常、PT 断线、控制回路断线、接地报警、过负荷 报警、零序Ⅲ段报警、弹簧未储能、CT 断线。 3.11 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳合闸。 遥测量包括 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算， 实时累加。电流精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：17 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.12 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 3.13 逻辑框图 85 NARI-RELAYS 86 RCS-9615CS 线路距离保护装置说明书 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 4．硬件原理说明 87 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 4.1 装置整体结构 本小节所列的硬件图(即下图)是 RCS-9615CS 标准配置的硬件图，如果需要更多的 出口或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 88 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 4.2 装置面板布置 装置的正面面板布置参考图。 装置的背面面板布置图(标准配置)。 SWI PWR AI 89 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 4.3 装置接线端子与说明 本小节所列的背板端子图(即下图)对应于 RCS-9615CS 的标准配置，如果需要更多的 出口或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器。 IA、IB、IC 为保护用三相电流输入。 I0 为零序电流输入。其既可作零序过流保护（报警或跳闸）用，也可作小电流接地 选线用。当零序电流作小电流接地选线用时要求从专用零序电流互感器输入。 90 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 Iam、Icm 为测量用电流，需从专用测量 CT 输入，以保证遥测量有足够的精度。 UA、UB、UC 为母线电压，在本装置中作为保护和测量共用，其与 Iam、Icm 一起计 算形成本线路的 P、Q、COSф、kWh、kVarh。 UX 为线路电压，在重合闸检线路无压和检同期时使用，可以是 100V 或者 57.7V， 只需要和系统定值中的“线路 PT 额定二次值”一致。若不投重合闸或者重合闸采用不 检方式，UX 可以不接。 本装置自产 3U0，用于零序电压报警判断和零序电压测量。 4.3.2 背板接线说明 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳、遥合和选 线功能投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412)的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口(414)和保护合闸出口 (415)的公共端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口(BTJ)，可经压板接至端子 409。 端子 415 为保护合闸出口(BHJ)，可经压板接至端子 408。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 425 对应保护合闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 426 对应控制回路断线输出。 端子 427～428 定义成闭锁相邻线发信接点，距离Ⅲ段动作或者保护跳闸时发信闭 锁相邻线。 端子 429～430 定义成跳闸位置(TWJ)接点。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～322 为普通遥信输入端。 端子 323 为收邻线闭锁开入。 端子 324 为相互闭锁投入开入。 91 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 端子 325 为距离投入开入。 端子 326 为闭锁重合闸开入。 端子 327 为投低周减载开入。 端子 328 为弹簧未储能开入，弹簧未储能延时闭锁重合闸。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为线路电压输入，可以是 100V 或者 57.7V，需要和系统定值中的“线 路 PT 额定二次值”一致。 端子 113～114 为保护用 A 相电流输入。 端子 115～116 为保护用 B 相电流输入。 端子 117～118 为保护用 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 当使用本装置的操作回路时，装置所需的开关位置信号(TWJ、HWJ、KKJ)及遥控投 入信号(YK)可由内部产生，不需要再从外部引入；当使用外部操作回路时就需根据需要 将开关位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)对应引至 306～309 端子，同时 在辅助参数中进行相关整定。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3.3 跳线说明 装置 SWI 板跳线： 1)T4 和 T5 分别用来选择“备用出口 1”(n427～n428)和“备用出口 2”(n429～430) 动作时是否需要经过起动继电器开放。跳 1－2 为经起动继电器开放；跳 2－3 为不经起 动继电器开放。 本装置中将“备用出口 1”定义成跳闸出口 2，出厂时 T4 需跳 1－2；将“备用出口 2”定义成 TWJ(跳闸位置)接点，出厂时 T5 需跳 2－3。 2)端子 421～424 是跳闸信号接点。当 A－A’短接时该接点是保持信号；出厂时 A －A’断开，即 421～424 是瞬动接点。 3)端子 421～425 是合闸信号接点。当 B－B'短接时该接点是保持信号；出厂时 B－ B’断开，即 421～425 是瞬动接点。 装置 CPU 板跳线： 1)JP2、JP3 与程序下载相关。出厂时不跳，即禁止程序下载。 注：带压力 SWI 插件和 BO 插件用于选配方式，参见附录(6.1、6.2 节)。 92 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 11 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 母线 PT 额定一次值 母线 PT 额定二次值 线路 PT 额定一次值 线路 PT 额定二次值 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～4000A 1/5A 0～110.0KV 100V 0～110.0KV 57.7/100V 12 零序电流自产 0/1 13 14 主画面显示一次值 电度显示一次值 0/1 0/1 备注 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 不接线路电压时可以不整 0：外加 1：自产 不用零序保护时可不整 相关说明： 1） 系统定值和保护行为相关，请务必根据实际情况整定。 2） 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 3） 零序电流自产：自产的零序电流仅用于跳闸和报警功能，不能用于小电流接地选线。该控制字设定为“1”， 表示零序电流自产，设定为“0”，表示零序电流外加（由端子 119～120 引入）。出厂默认值为“0”。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 定值名称 突变量起动定值 过流起动定值 负序电流起动定值 相间距离Ⅰ段定值 相间距离Ⅱ段定值 距离Ⅱ段时间 相间距离Ⅲ段定值 距离Ⅲ段时间 振闭过流定值 过流负序电压闭锁定值 过流低压闭锁定值 过流Ⅰ段定值 过流Ⅰ段时间 过流Ⅱ段定值 过流Ⅱ段时间 过流Ⅲ段定值 定值 DIzd Iqzd I2qzd Zzd1 Zzd2 Tz2 Zzd3 Tz3 I1qzd U2zd Ulzd I1zd T1 I2zd T2 I3zd 整定范围 0.1In～1.0In 0.1In～20In 0.1In～0.5In (0.05～125)Ω/In (0.05～125)Ω/In 0～100S (0.05～125)Ω/In 0～100S 0.1In～3.0In 2～57V 2～100V 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 整定步长 0.01A 0.01A 0.01A 0.01Ω 0.01Ω 0.01S 0.01Ω 0.01S 0.01A 0.01V 0.01V 0.01A 0.01S 0.01A 0.01S 0.01A 备注 按相电压整定 按线电压整定 93 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 17 18 19 20 21 22 23 过流Ⅲ段时间 过流加速段定值 过流加速时间 过负荷保护定值 过负荷时间 零序过流Ⅰ段定值 零序过流Ⅰ段时间 T3 Ijszd Tjs Igfh Tgfh I01zd T01 0～100S 0.1In～20In 0～100S 0.1In～3In 0～100S 0.02A～12A 0～100S 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 24 零序过流Ⅱ段定值 I02zd 0.02A～12A 0.01A 零序自产时 25 零序过流Ⅱ段时间 T02 0～100S 0.01S 整定范围为 26 零序过流Ⅲ段定值 I03zd 0.02A～12A 0.01A 0.1In～20In 27 零序过流Ⅲ段时间 T03 0～100S 0.01S 28 零序过流加速段定值 I0jszd 0.02A～12A 0.01A 29 零序过流加速时间 T0js 0～100S 0.01S 30 低周保护低频定值 Flzd 45～50Hz 0.01Hz 31 低频保护时间 Tlf 0～100S 0.01S 32 低周保护低压闭锁定值 Ulfzd 10～90V 0.01V 按线电压整定 33 DF/DT 闭锁定值 DFzd 0.3～10Hz/S 0.01Hz/S 34 重合闸同期角 DGch 0～90° 1° 35 重合闸时间 Tch 0～9.9S 0.01S 36 正序灵敏角 PS1 45～89° 1° 37 距离下偏角 DG1 0°、15°、30° 15° 38 全线路阻抗 Zxl (0.05～125)Ω/In 0.01Ω 39 线路长度 Lxl 0～600 Km 0.01Km 40 出口 1 CK1_EN1 0x0000～0xFFFF 1 41 出口 2 CK2_EN2 0x0000～0xFFFF 1 42 出口 3 CK3_EN3 0x0000～0xFFFF 1 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1 振闭投入 ZB 0/1 2* 距离Ⅰ段投入 Z1 0/1 3* 距离Ⅱ段投入 Z2 0/1 4* 距离Ⅲ段投入 Z3 0/1 5* 不对称相继速动 SHXS 0/1 6* 双回线相继速动 BDXS 0/1 7* 距离Ⅱ段加速投入 Z2js 0/1 8* 距离Ⅲ段加速投入 Z3js 0/1 9* 过流Ⅰ段投入 GL1 0/1 10* 过流Ⅱ段投入 GL2 0/1 11* 过流Ⅲ段投入 GL3 0/1 12 过流Ⅰ段经复压闭锁 UBL1 0/1 13 过流Ⅱ段经复压闭锁 UBL2 0/1 14 过流Ⅰ段经方向闭锁 FBL1 0/1 15 过流Ⅱ段经方向闭锁 FBL2 0/1 仅仅退出与电压 16 PT 断线退电流保护 TUL 0/1 相关的电流保护 17* 过流加速段投入 GLJS 0/1 18* 零序加速段投入 L0JS 0/1 1：前加速投入 19 前加速投入 QJS 0/1 0：后加速投入 94 NARI-RELAYS 20* 21* 22* 23* 24* 25 26* 27 28 RCS-9615CS 线路距离保护装置说明书 过负荷投入 零序过流Ⅰ段投入 零序过流Ⅱ段投入 零序过流Ⅲ段投入 低周保护投入 DF/DT 闭锁投入 重合闸投入 重合闸检同期 重合闸检无压 GFH L01 L02 L03 LF DF CH JTQ JWY 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 1：跳闸 0：报警 1：跳闸 0：报警 两者均不投入时则重合闸不检 相关说明： 1） 在整定定值前必须先整定保护定值区号。 2） 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定为上限值；如是欠量继 电器（比如低周保护低频定值、低电压保护低压定值）则整定为下限值；时间整定为 100 秒，功能控制 字退出，硬压板打开。 3） 速断保护、加速保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保护中一百毫 秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击电流，对于零序速断、零序加速保 护还存在断路器三相不同期合闸产生的零序电流的冲击。 4） 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退；就地可通过初始化菜单 将软压板值全部置成“1”。 5） 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有效时才投入相应保护元 件，否则退出该保护元件。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 14 串口 1 通讯规约 0～2 15 串口 2 通讯规约 0～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 遥测上送周期 00～99 秒 备注 出厂时设为“01” 1：通用 103 规约 0:不用 1：专用 103 规约 2:Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 95 NARI-RELAYS 20 21 遥信确认时间 1 遥信确认时间 2 RCS-9615CS 线路距离保护装置说明书 0～50000 毫秒 0～50000 毫秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1） 通讯参数可以由调试人员根据现场情况整定。 2） 装置地址：全站的装置地址必须唯一。 3） 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4） 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5） 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6） 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 3 4 5 6 7 8 9 10 名称 弹簧未储能报警延时 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0～30.0s 0～30.0s 0～30.0s 0～30.0s 0～30.0s 0/1 0/1 0/1 0/1 0/1 出厂设定值 15.0s 0.4s 0.4s 0.4s 0.4s 1 0 0 0 0 备注 参见说明 相关说明： 1） 本装置配有操作回路(SWI 插件)，若现场不使用本装置自带的操作回路，即用户不将操作回路的 416、417、 418、419 端子与操作机构的端子箱连接。这种情况可以使用保护跳闸出口 402～414、保护合闸出口 402～ 415、遥控合闸出口 401～412、遥控跳闸出口 401～413，与操作机构对应的跳闸与合闸的入口端子连接 实现保护跳闸与遥控合/分闸功能。此时为了避免装置发“控制回路断线”信号，应将“检测控制回路断 线”控制字整成 0，同时可以设定从 306～309 引入装置所需的断路器位置信号和遥控投入信号。参见 4.3.2。 2） 若现场使用选配插件(带压力 SWI 或者 BO)亦需要由外部引入遥控允许信号或者断路器位置信号，并进行 相关类似整定。参见 6.1.3、6.3 节。 6．附录 6.1 插件选配方式 1（RCS-9615CS-YL） 本装置的标准配置(参见 4.1 和 4.3 节)只提供一组跳闸/合闸出口、一组遥跳/遥合 出口，而有些现场需要多路跳闸出口或者多组遥控；标准配置中的操作回路亦不提供与 压力机构配合的接口。为了适应这些情况，装置提供如下出口插件(BO)和带压力接口的 操作回路插件（SWI）作为选配。 96 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 6.1.1 选配插件硬件图 RCS-9615CS 硬件图 415 TWJ 416 TYJ 417 HYJ 418 419 TWJ 420 HWJ 421 422 TWJ 423 HWJ 424 425 TWJ KKJ TWJ 426 控制回路断线 跳闸压力低 控制电源220V+ 407 遥 信 TWJ HBJ 合闸压力低 408 位置公共 2 跳闸位置 2 至合闸线圈 TBJV TBJV 410 手动合闸入口 位 置 信 号 手动跳闸入口 保护跳闸入口 411 KKJ 409 TYJ 合闸位置 2 TBJ 404 TBJ 405 跳闸位置 3 至跳闸线圈 至HWJ负端 HWJ 427 合闸压力低入口 事故总信号 压力异常入口 429 430 至TWJ负端 TBJ 跳闸位置 1 合闸位置 1 406 TBJV HBJ HYJ 保护合闸入口 位置公共 1 3秒 428 KKJ 403 控制电源220V- 401 遥信公共 HWJ 合后位置 跳闸压力低入口 412 HYJ 414 413 TYJ 305 光耦公共负 BSJ 306 遥信开入 1 501 307 遥信开入 2 503 BJJ 504 308 遥信开入 3 201 505 506 309 遥信开入 4 202 TXJ HXJ 508 遥信开入 5 203 507 509 BTJ 510 511 BHJ 512 信号地 513 YTJ 514 SYN+ 515 YHJ 516 517 YTJ2 518 信号地 519 YHJ2 520 RTS 521 YTJ3 522 523 YHJ3 524 525 FLX 526 527 BTJ 528 529 BHJ 530 310 装置闭锁 遥信开入 6 204 312 遥信开入 7 205 313 遥信开入 8 206 314 遥信开入 9 207 311 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 遥信开入13 遥信开入14 502 485A 485B 信号地 串 口 通 485A 讯 485B 208 SYN- 209 210 211 TXD 212 303 遥信开入17 304 打 印 信号地 遥信开入15 遥信开入16 对 时 装 直流电源+ 置 电 直流电源源 收邻线闭锁 装置异常 跳闸保持信号 合 闸保持信号 保护跳闸出口 保护合闸出口 遥控跳闸 遥控合闸 遥控跳闸 2 遥控合闸 2 遥控跳闸 3 遥控合闸 3 闭锁相邻线 跳闸出口2 跳闸出口3 相互闭锁投入 距离投入 闭锁重合闸 投低周减载 弹簧未储能 信号复归 装置检修 101 102 103104 U U U A B C Un 母线电压 105 106 113 114 Ux Uxn IA 线路电压 IA' 115 116 117 118 119 120 IB IC I0 IB' 保护CT IC' 121 122 123 124 I0' Iam Iam' Icm Icm' 测量CT 97 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 6.1.2 选配插件背板端子图 RCS-9615CS背板端子图 BO PWR SWI 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 控制电源- 403 504 跳闸线圈 跳闸 保持 信号 (TXJ) 合闸 保持 信号 (HXJ) 505 HWJ- 506 507 控制电源+ 502 401 电源地 402 301 302 装置电源+ 303 404 装置电源- 304 405 遥信开入公共负 305 合闸线圈 406 遥信开入 1 306 TWJ- 407 遥信开入 2 307 508 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 保护 合闸 出口 511 手动跳闸入口 411 遥信开入 6 311 512 合闸压力低入口 412 遥信开入 7 312 遥控 跳闸 出口 513 跳闸压力低入口 413 遥信开入 8 313 514 压力异常入口 414 遥信开入 9 314 遥控 合闸 出口 515 遥信公共 415 遥信开入10 315 516 控制回路断线信号 416 遥信开入11 316 第二组 遥控跳 闸出口 517 417 遥信开入12 317 518 合闸压力低信号 418 遥信开入13 318 第二组 遥控合 闸出口 519 位置公共1 419 遥信开入14 319 跳闸 出口1 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 闭锁 相邻线 跳闸 出口2 跳闸 出口3 跳闸压力低信号 AI COM 以太网A 以太网B 520 跳闸位置1 420 遥信开入15 320 521 合闸位置1 421 遥信开入16 321 522 位置公共2 422 遥信开入17 322 485A 串 口 通 讯 485B 202 信号地 203 485A 204 423 收邻线闭锁 323 485B 205 524 合闸位置2 424 相互闭锁投入 324 信号地 206 526 527 425 距离投入 SYN+ 325 426 闭锁重合闸 326 427 投低周减载 327 对 时 529 530 合后 位置 (KKJ) 428 弹簧未储能 328 429 信号复归 329 430 装置检修 330 打 印 Ub Un 102 104 105 Ux Uxn 106 107 108 109 110 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 207 SYN- 208 信号地 209 事故总 528 Uc 111 跳闸位置2 跳闸 位置3 Ua 103 201 523 525 101 RTS 210 TXD 211 信号地 212 接地端子 6.1.3 选配插件背板端子说明 出口插件(BO)提供 3 对跳闸、2 对合闸接点、3 对遥控接点，以及信号接点(包括装 置闭锁信号、装置报警信号、跳闸保持信号和合闸保持信号)。出口插件(BO)的 JP1 跳 线跳 1－2。 带压力操作回路插件(SWI)和标准配置中的 SWI 相比增加了压力异常输入接口，增 加了断路器位置输出接口。SWI 插件亦自带防跳功能。 出口插件(BO)和操作回路插件(SWI)各端子的定义如下： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 98 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 端子 507～508 对应合闸保持信号输出接点。 端子 509～510 对应保护跳闸出口接点。 端子 511～512 对应保护合闸出口接点。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应第二组遥控跳闸出口接点。 端子 519～520 对应第二组遥控合闸出口接点。 端子 521～522 对应第三组遥控跳闸出口接点。 端子 523～524 对应第三组遥控合闸出口接点。 端子 525～526 定义成闭锁相邻线发信接点，距离Ⅲ段动作或者保护跳闸时发信闭 锁相邻线。 端子 527～528 对应保护跳闸出口接点，同 509～510。 端子 529～530 对应保护合闸出口接点，同 511～512。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 端子 429～430 为合后位置 (KKJ)输出空接点。 端子 301～124 的定义同本装置的标准配置，参见 4.3.2 节。 所有使用本出口插件(BO)和操作回路插件(SWI)的装置，都必须从端子 309 引入遥 控允许信号，同时在辅助参数中进行相关整定，参见 5.4 节。 99 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 6.2 插件选配方式 2(RCS-9615CS-CK) 有些场合不需要本装置配备操作回路，只需装置提供多路跳合闸接点。此时可以只 配置出口插件(BO)，操作回路(SWI)不配(即此位置留空)。 6.2.1 选配插件硬件图 100 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 6.2.2 选配插件背板端子图 RCS-9615CS背板端子图 BO COM PWR 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 装置电源+ 303 504 装置电源- 304 505 遥信开入公共负 305 506 遥信开入 1 306 507 遥信开入 2 307 508 遥信开入 3 308 509 遥信开入 4 309 510 跳闸 保持 信号 (TXJ) 合闸 保持 信号 (HXJ) 跳闸 出口1 电源地 502 AI 301 302 以太网A 以太网B 遥信开入 5 310 保护 合闸 出口 511 遥信开入 6 311 512 遥信开入 7 312 遥控 跳闸 出口 513 遥信开入 8 313 514 遥信开入 9 314 遥控 合闸 出口 515 遥信开入10 315 516 遥信开入11 316 第二组 遥控跳 闸出口 517 遥信开入12 317 518 遥信开入13 318 第二组 遥控合 闸出口 519 遥信开入14 319 485A 201 520 遥信开入15 320 485B 202 第三组 遥控跳 闸出口 521 遥信开入16 321 信号地 203 522 遥信开入17 322 485A 204 第三组 遥控合 闸出口 523 收邻线闭锁 323 485B 205 524 相互闭锁投入 324 信号地 206 525 距离投入 325 SYN+ 207 526 闭锁重合闸 326 SYN- 208 527 投低周减载 327 信号地 209 闭锁 相邻线 跳闸 出口2 跳闸 出口3 101 528 弹簧未储能 328 529 信号复归 329 530 装置检修 330 串 口 通 讯 对 时 打 印 RTS 210 TXD 211 信号地 212 Ua Ub 102 103 Uc Un 104 105 Ux Uxn 106 107 108 109 110 111 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 6.2.3 选配插件背板端子说明 各端子的定义说明见 8.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 需要注意的是此时除了需要由端子 309 引入遥控允许信号外，还需由端子 306～308 引入断路器位置信号(TWJ、HWJ、KKJ)，同时在辅助参数中进行相关整定，参见 5.4 节。 如果现场不需要本装置配备操作回路，同时只需一路跳合闸接点和一路遥控接点。 此时亦可采用标准配置的 SWI 插件，再由端子 306～309 引入位置信号和遥控允许信号， 参见 4.1、4.3 和 5.4 节。 101 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 6.3 插件选配方式 3 扩展配置方式 扩展配置方式的装置名称为 RCS-9615CS_KZ。其背板端子自左向右，插件名称分别 为：BO 插件（纯出口插件，提供无源节点）、SWI（出口和操作回路均具备）插件、电 源及通讯插件、交流插件。 6.3.1 选配插件硬件图 RCS-9615CS硬 件 图 4 02 去 控制 电源 220V+ 控 制电 源220V- 控制 电源 220V+ 42 0 41 9 至 TWJ负 端 BSJ 501 装置 闭锁 BJJ 504 505 TXJ 506 507 HXJ 508 509 B TJ 510 511 BH J 512 513 Y TJ 514 515 YH J 516 517 Y TJ2 518 519 YHJ2 520 521 YTJ3 522 523 YHJ3 524 525 FLX 526 527 BTJ 528 529 BHJ 530 TWJ 去 手合 输 入410 TBJV TBJ TBJV HBJ 保 护 合闸 接 点 BHJ 合闸 按钮 合闸压板 408 41 5 就地 操作 就 地遥 控 选择 遥控 操作 401 YHJ 遥合 压板 41 2 YTJ 跳闸 按钮 41 8 至 合闸线 圈 HBJ 413 去遥 控电 源输 入401 BTJ 遥跳压板 防跳 回路 410 411 KKJ 414 跳闸 压板 保 护 跳闸 接 点 去 手跳 输入 411 TBJV 409 TBJ 41 6 TBJ 至跳 闸线 圈 41 7 至 HWJ负 端 HWJ 30 5 30 6 遥 信开 入 1 遥 信开 入 2 30 8 遥 信开 入 3 30 9 遥 信开 入 4 31 0 31 1 31 2 31 3 32 0 32 1 32 2 32 3 32 4 32 5 32 6 遥 信 开 入 11 遥 信 开 入 12 遥 信 开 入 14 21 1 遥 信 开 入 15 21 2 SYN - KKJ TW J 30 3 收邻 线闭 锁 30 4 遥控 合闸 遥控跳 闸2 遥控合 闸2 遥控跳 闸3 遥控合 闸3 闭 锁相邻 线 跳闸出 口2 跳闸出 口3 闭锁 相邻 线 对 时 合后 位置 ( KKJ ) 接 点 输 出 404 3 秒 事故 总信 号 405 421 信 号地 BSJ 422 BJJ 423 BTJ 424 信 号公共 装 置闭锁 R TS TXD 打 印 TW J 装 置报警 保 护跳闸 425 BHJ 信号 地 HWJ 远 动 信 号 保护 合闸 控 制回路 断线 426 遥 信 开 入 16 遥 信 开 入 17 遥控 跳闸 跳闸 位置 ( TWJ ) 407 KKJ SYN + 20 9 21 0 跳闸出 口1 保 护合 闸出口 429 430 BY 2 406 20 8 遥 信 开 入 13 428 FLX 信号 地 20 7 开 入 量 采 入 合 闸保 持信号 427 串 口 通 讯 485B 20 6 装 置 电 直 流电 源源 直流电 源+ 相 互闭 锁投 入 距 离投 入 闭锁 重合 闸 投低 周减 载 32 8 弹簧 未储 能 33 0 485A 遥 信开 入 8 32 7 32 9 20 4 2 05 遥 信开 入 9 31 9 信号 地 遥 信开 入 7 遥 信 开 入 10 31 8 485B 20 3 遥 信开 入 6 装置 异常 跳 闸保 持信号 485A 遥 信开 入 5 31 5 31 7 20 1 20 2 31 4 31 6 102 光耦公共负 30 7 502 503 信 号复 归 装 置检 修 10 1 1 02 1 03 10 4 U UA B U C Un 母 线电 压 10 5 1 06 11 3 11 4 U x Uxn IA 线 路电 压 IA' 11 5 1 16 11 7 1 18 11 9 1 20 IB IC I0 IB' 保 护 CT IC' 12 1 12 2 12 3 1 24 I0' Iam Iam ' Icm Icm' 测 量 CT NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 6.3.2 选配插件背板端子图 RCS-9615CS背板端子图 BO PWR SWI 装置 闭锁 (BSJ) 501 遥控电源 + 401 502 控制电源 + 402 装置 报警 (BJJ) 503 504 跳闸 保持 信号 (TXJ) 合闸 保持 信号 (HXJ) 505 506 507 事故总 信号 合后 位置 K(KJ ) 电源地 COM AI 301 302 403 装置电源+ 303 404 装置电源- 304 405 遥信开入公共负 305 406 遥信开入 1 306 407 遥信开入 2 307 以太网A 以太网B 508 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 保护 合闸 出口 511 手动跳闸入口 411 遥信开入 6 311 遥控合闸出口 412 遥信开入 7 312 遥控 跳闸 出口 513 遥控跳闸出口 413 遥信开入 8 313 514 保护跳闸出口 414 遥信开入 9 314 遥控 合闸 出口 515 保护合闸出口 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 第二组 遥控跳 闸出口 517 HWJ - 417 遥信开入12 317 518 合闸线圈 418 遥信开入13 318 第二组 遥控合 闸出口 519 TWJ - 419 遥信开入14 319 485A 201 控制电源- 420 遥信开入15 320 485B 202 遥信公共 421 遥信开入16 321 信号地 203 跳闸 出口1 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 闭锁 相邻线 跳闸 出口2 跳闸 出口3 512 516 520 521 522 101 遥信开入17 322 串 口 通 讯 485A 523 运行报警 (BJJ) 423 收邻线闭锁 323 485B 205 524 保护跳闸信号 424 相互闭锁投入 324 信号地 206 525 保护合闸信号 425 距离投入 325 SYN+ 207 控制回路断线信号 426 闭锁重合闸 326 SYN- 208 427 投低周减载 327 信号地 209 428 弹簧未储能 328 RTS 210 429 信号复归 329 TXD 211 430 装置检修 330 信号地 212 527 528 529 530 闭锁 相邻线 跳闸 位置 (TWJ) 打 印 102 103 Uc Un 104 105 Ux Uxn 106 107 108 109 110 112 204 422 对 时 Ub 111 装置闭锁 ( BSJ) 526 Ua 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 6.3.3 选配插件背板端子说明 SWI、PWR、COM、AI 各端子的定义说明见 4.3.2 背板接线说明。 BO 板各端子的定义说明见 6.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 103 NARI-RELAYS RCS-9615CS 线路距离保护装置说明书 6.4 软件配合说明 选配方式和标准配置使用相同的程序。即标准的 RCS-9615CS 程序既支持标准配置， 亦支持各种选配方式。 在选配方式下遥控允许信号必须从端子 309 引入；如果不使用装置自带的操作回路 (SWI)，还需从 306～308 引入位置信号(TWJ、HWJ、KKJ)。因而两者在辅助参数的整定 上不同，参见 5.4 节。 104 NARI-RELAYS RCS-9616CS 充电保护装置说明书 第五章 RCS-9616CS 充电保护测控装置说明书 1．概述 1.1 应用范围 RCS-9616CS 充电保护适用于 110kV 以下电压等级的母线充电保护及测控，也可用作 110kV 以下电压等级的母联保护及测控。可以组屏安装，也可就地安装到开关柜。 1.2 保护配置和功能 1.2.1 保护配置 1) 2) 3) 4) 5) 短充过流保护(可经复压闭锁)； 短充零序过流保护； 两段长充过流保护(可经复压闭锁)； 两段长充零序过流保护(零序电流可自产也可外加)； 独立的操作回路及故障录波。 1.2.2 测控功能 1) 20 路自定义遥信开入； 2) 一组断路器遥控分/合(选配方式至多可提供三组遥控)； 3) Iam、Ibm、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 15 个遥测量； 4) 事件 SOE 记录等。 1.2.3 保护信息功能 1) 2) 3) 4) 5) 6) 支持装置描述的远方查看； 支持系统定值的远方查看； 支持保护定值和区号的远方查看、修改功能； 支持软压板状态的远方查看、投退； 支持装置保护开入状态的远方查看； 支持装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的 远方查看； 7) 支持远方对装置信号复归； 8) 支持故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）和 MODBUS 通讯规约；配 有以太网接口(三网口、100Mbps)，支持超五类线或光纤接口。 1.3 性能特征 l l l l 保护功能配置齐全、动作快速、性能可靠，短充保护投入判据实用、可靠、自适应。 操作回路配置灵活，可以适应各种操作机构。 功能强大的选配插件能够满足现场各种需要。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 105 NARI-RELAYS l l l l l l l RCS-9616CS 充电保护装置说明书 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波时间 最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线、光纤）。 三个独立以太网接口，通道独立、可靠性高，可以同时支持站内监控后台、保护信 息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安装 时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏安装 参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 耗 交流电压： 交流电流： 直 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz 流： < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 过流保护 电流定值： 定值误差： 106 0.1In～20In < 2.5% 或 ±0.01In NARI-RELAYS RCS-9616CS 充电保护装置说明书 时间定值： 时间误差： 0～100S 时间定值×1％＋35ms 2.3.2 零序保护 电流定值： 定值误差： 时间定值： 时间误差： 0.1A～12A(外接时) < 2.5% 或 ±0.01A 0～100S 时间定值×1％＋35ms 2.3.3 遥信开入 分辨率 信号输入方式： <1ms 无源接点 2.3.4 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.5 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.6 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.7 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 短充保护 短充保护为母联开关由跳变合时瞬间投入的保护，配置相间过流和零序过流各一段 保护，母联开关由跳变合的 Tkf 内（Tkf 时间出厂设定为 400MS，该时间用户可以根据 107 NARI-RELAYS RCS-9616CS 充电保护装置说明书 使用情况整定，整定范围 400MS-10S）投入。同时，为投退方便，短充保护加有投退压 板，自 327 端子接入。在投退压板合上情况下，母联开关由跳变合的 Tkf 内投入短充保 护：若保护未起动，则 Tkf 后自动退出，直至下次母联开关再次由跳变合；Tkf 内保护 起动，则一直投入，直至故障切除、保护返回后才自动退出。 开关在分位且 CT 无流前提下，下列两个条件任一个满足，均认为开关由跳变合， 将短充保护投入 Tkf： 1) TWJ 接点自闭合变为断开； 2) CT 自无流变为有流（有流判据门槛为 0.06In）。 3.2 长充保护 长充保护配置相间过流和零序过流保护各两段，由投退压板控制投退，在投退压板 合上情况下长期投入。投退压板自 326 端子接入。 3.3 母联保护 母联保护配置可由长充保护兼顾，投退压板自 327 端子接入。 3.4 装置自检 当装置检测到本身硬件故障时，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返 回）。硬件故障包括：定值出错、电源故障、CPLD 故障、ROM 故障，当发生硬件故障时 请及时与厂家进行联系技术支持。 3.5 装置运行告警 当装置检测到下列状况时，发运行异常信号（BJJ 继电器动作）： TWJ 异常、频率异常、PT 断线、控制回路断线、零序电压报警、弹簧未储能、CT 断线，当发生运行报警时，请检查二次接线或者一次系统。 3.6 遥控、遥测、遥信功能 遥控功能主要有两种：正常遥控跳闸，正常遥控合闸。标准配置仅提供一组遥控输 出接点(固定对应本开关)；选配方式可额外再提供两组遥控，参见 5.4、8.1、8.2 节。 遥测量包括 Iam、Ibm、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COS ф共 15 个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时 计算，实时累加。电流精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：20 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.7 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 108 NARI-RELAYS RCS-9616CS 充电保护装置说明书 3.8 逻辑框图 RCS-9616C充电保护测控装置保护逻辑图 TWJ & 出口正电源 CT从无流到有流 ≥1 TWJ由1变0 CT无流 BSJ QJ Tkf & 独立起 动段 & 投短充压板 QD ≥1 SL,SL0 QJ 0.5s 投长充压板 L1,L2,L01,L02 遥控操作 SL CT从无流到有流 SL TWJ Tsi & Tkf ≥1 TWJ由1变0 CT无流 & & & IA>ISZD IB>ISZD IC>ISZD UBSSGL 复压动作 Vcc PTDX 短充保护 过流段 ≥1 & UBSSGL1 TUL Vcc Vcc 投短充保护 SL0 I0>SGL0ZD TWJ & CT从无流到有流 TWJ由1变0 CT无流 SL0 & Tkf ≥1 & 短充保护 零序段 Tsi0 & Vcc 投短充保护 IA>IL1ZD IB>IL1ZD IC>IL1ZD 复压动作 Vcc PTDX ≥1 UBSLL1 UBSLL1 LL1 & LL1 TUL 长充保护 过流Ⅰ段 tli1 & 投长充保护 Vcc Vcc BTJ IA>IL2ZD IB>IL2ZD IC>IL2ZD 复压动作 Vcc PTDX ≥1 UBSLL2 UBSLL2 LL2 & LL2 tli2 & 长充保护 过流Ⅱ段 投长充保护 TUL Vcc Vcc LL01 LL01 I0>IL01ZD & tli01 长充保护 零序Ⅰ段 Vcc 投长充保护 LL02 LL02 I0>IL02ZD & 长充保护 tli02 Vcc 投长充保护 零序Ⅱ段 遥控跳闸 YTJ 遥控合闸 YHJ 遥控操作 4．硬件原理说明 4.1 装置整体结构 本小节所列的硬件图(即下图)是 9616CS 标准配置的硬件图，如果需要更多的出口或 者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 109 NARI-RELAYS RCS-9616CS 充电保护装置说明书 RCS-9616CS硬件图 402 420 控制电源220V- 控制电源220V+ 419 去控制电源220V+ 至TWJ负端 TWJ HBJ 418 TBJV 去手合输入 410 至合闸线圈 HBJ TBJ 合闸按钮 408 防跳回路 TBJV TBJV 就地操作 就地遥 控选择 去遥控电源输入401 YHJ 412 401 遥控操作 遥合压板 410 YTJ 跳闸按钮 413 遥跳压板 411 KKJ BTJ 414 去手跳输入 411 保护跳闸接点 跳闸压板 409 TBJ 416 至跳闸线圈 TBJ 417 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 110 至HWJ负端 HWJ 光耦公共负 遥信开入 1 遥信开入 2 遥信开入 6 遥信开入 7 205 遥信开入 8 206 遥信开入13 遥信开入14 485A 开 入 量 采 入 遥信开入16 串 口 通 讯 跳闸 位置 (TWJ) 430 BY2 406 KKJ 合后 位置 (KKJ) 407 信号地 KKJ TWJ SYN + 208 SYN - 209 3秒 对 时 接 点 输 出 404 事故 总信号 405 421 信号地 BSJ 422 BJJ 423 信号公共 装置闭锁 210 RTS 211 TXD 212 303 424 BTJ 打 印 425 BHJ 信号地 遥信开入15 遥信开入17 跳闸备用 429 485B 207 遥信开入 9 遥信开入12 信号地 204 428 BY1 485B 203 遥信开入 5 遥信开入11 485A 202 遥信开入 4 遥信开入10 427 201 遥信开入 3 TWJ HWJ 426 远 装置报警 动 保护跳闸 信 号 备用 控制回路 断线 装 置 电 直流电源源 直流电源+ 304 遥信开入18 遥信开入19 遥信开入20 投长充保护 投短充保护 弹簧未储能 信号复归 装置检修 101 102 103 104 UA UB UC Un 母线电压 111 112 113 114 115 116 117 118 119 120 121 122 123 124 Ibm Ibm' IA IA' IB IB' IC IC' I0 I0' Iam Iam' Icm Icm' 测量CT 保护CT 测量CT NARI-RELAYS RCS-9616CS 充电保护装置说明书 4.2 装置面板布置 装置的正面面板布置图。 CS 装置的背面面板布置图(标准配置)。 SWI PWR AI 4.3 装置接线端子与说明 本小节所列的背板端子图(即下图)对应于 9616CS 的标准配置（该插件方式为 RCS-9616CS），如果需要更多的出口或者操作回路需要和外部压力机构配合，请参见附 录中的插件选配部分。 111 NARI-RELAYS RCS-9616CS 充电保护装置说明书 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器。 IA、IB、IC 为保护用三相电流输入。 I0 为零序电流输入。其可作零序过流保护用。装置使用的零序电流可以外加也可以 使用装置自产零序，如果使用装置自产零序电流必须在系统定值中将“零序电流自产” 置“1”。 Iam、Ibm、Icm 为测量用电流，需从专用测量 CT 输入，以保证遥测量有足够的精度。 UA、UB、UC 为母线电压，在本装置中作为保护和测量共用，其与 Iam、Icm 一起 计算形成本线路的 P、Q、COSф、Kwh、Kvarh。频率测量功能、长充过流保护经复压 闭锁功能需要接入母线电压，若无相应的母线 PT 或者本装置所使用的功能不涉及电压 （此处请仔细核对），则 UA、UB、UC 可不接。为防止装置发 PT 断线信号，只需将 保护定值中“PTDX 检测投入” 控制字退出。 本装置零序电压使用装置自产 3U0，用于零序电压报警判断和零序电压测量。 112 NARI-RELAYS RCS-9616CS 充电保护装置说明书 4.3.2 背板接线说明 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳和遥合功能 投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412)的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口(414)公共端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为备用端子。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口(BTJ)，可经压板接至端子 409。 端子 415 为备用端子。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 425 为备用端子。 端子 426 对应控制回路断线输出。 端子 427～428 定义成跳闸接点(TJ)，所有跳闸元件均经此接点出口。 端子 429～430 定义成跳闸位置(TWJ)接点。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～325 为普通遥信输入端。 端子 326 为投长充保护开入。 端子 327 为投短充保护开入。 端子 328 为弹簧未储能开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～110 为备用端子。 端子 111～112 为 B 相测量电流输入。 113 NARI-RELAYS RCS-9616CS 充电保护装置说明书 端子 113～114 为保护用 A 相电流输入。 端子 115～116 为保护用 B 相电流输入。 端子 117～118 为保护用 C 相电流输入。 端子 119～120 为外加零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 当使用本装置的操作回路时，装置所需的开关位置信号(TWJ、HWJ、KKJ)可由内部 产生，不需要再从外部引入；当使用外部操作回路时就需根据需要将开关位置信号(TWJ、 HWJ、KKJ)对应引至 306～308 端子，同时在辅助参数中进行相关整定。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3.3 跳线说明 插件名称 CPU 插件 SWI 插件 SWI 插件 (带压力) BO 插件 跳线名称 出厂默认 描述 JP2 不跳 (禁止下载程序) 和程序下载相关 JP3 不跳 (禁止下载程序) 和程序下载相关 T4 1－2 跳闸备用，经启动继电器 T5 2－3 TWJ，不经启动继电器 A－A’ 断开 (421～424 为瞬动接点) 希望 421～424 为保持接点时，将其短接 B－B’ 断开 (421～425 为瞬动接点) 希望 421～425 为保持接点时，将其短接 C－C’ 断开 (本插件具备防跳功能) 希望取消本插件的防跳功能时，将其短接 S1－S1’ 断开 (合闸压力低时闭锁合闸) 希望取消合闸压力闭锁功能时，将其短接 S2－S2’ 断开 (本插件具备防跳功能) 希望取消本插件的防跳功能时，将其短接 S3－S3’ 断开 (跳闸压力低时闭锁跳闸) 希望取消跳闸压力闭锁功能时，将其短接 JP1 1－2 注：SWI 插件和 BO 插件用于选配方式，参见附录(8.1、8.2 节)。 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 说明： 114 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 母线 PT 额定一次值 母线 PT 额定二次值 零序电流自产 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～4000A 1/5A 0～110.0KV 100V 0/1 备注 必须整定 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 0：外加 1：自产不用零序保护 时可不整 NARI-RELAYS RCS-9616CS 充电保护装置说明书 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 3) 零序电流自产：设定为"1"，表示零序电流自产，设定为"0"，表示零序电流外加（由端子 119～120 引 入）。出厂默认值为"0"。 5.2 保护定值 序号 1 2 3 4 5 定值名称 复压闭锁负序电压定值 复压闭锁低电压定值 短充保护过流定值 短充保护过流时间 短充保护零序定值 定值 U2zd Ulzd Slzd Tsl Sl0zd 整定范围 2～57V 2～100V 0.1In～20In 0～100S 0.1In～20In 整定步长 0.01V 0.01V 0.01A 0.01S 0.01A 6 7 8 9 10 11 短充保护零序时间 长充保护过流Ⅰ段定值 长充保护过流Ⅰ段时间 长充保护过流Ⅱ段定值 长充保护过流Ⅱ段时间 长充保护零序Ⅰ段定值 Tsl0 Li1zd Tli1 Li2zd Tli2 Li01zd 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 12 13 长充保护零序Ⅰ段时间 长充保护零序Ⅱ段定值 Tli01 Li02zd 0～100S 0.1In～20In 0.01S 0.01A 备注 按相整定 按线整定 用外加零序电流 时为 0.02～12A 用外加零序电流 时为 0.02～12A 用外加零序电流 时为 0.02～12A 14 长充保护零序Ⅱ段时间 Tli02 0～100S 0.01S 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1* 短充保护过流投入 SGL 0/1 2* 短充保护零序投入 SL0 0/1 3* 长充保护过流Ⅰ段投入 LL1 0/1 4* 长充保护过流Ⅱ段投入 LL2 0/1 5* 长充保护零序Ⅰ段投入 LL01 0/1 6* 长充保护零序Ⅱ段投入 LL02 0/1 7 短充保护过流经复压闭锁 UBSSGL 0/1 8 长充保护过流Ⅰ段经复压闭锁 UBSLL1 0/1 9 长充保护过流Ⅱ段经复压闭锁 UBSLL2 0/1 10 PT 断线检测 PTDX 0/1 11 PT 断线退与电压有关的保护 TUL 0/1 说明： 1) 在整定定值前必须先整定保护定值区号。 2) 短充保护过流定值的整定，可以考虑按最小运行方式下被充电母线相间故障考虑一定灵敏度整定。 3) 短充保护零序定值的整定，可以考虑按最小运行方式下被充电母线接地故障考虑一定灵敏度整定. 4) 长充保护过流Ⅰ段定值的整定，可以考虑按最小运行方式下被充电母线相间故障考虑一定灵敏度同时兼 顾躲开下级线路带负荷合闸电流。 115 NARI-RELAYS 5) RCS-9616CS 充电保护装置说明书 长充保护零序Ⅰ段定值的整定，可以考虑按最小运行方式下被充电母线接地故障考虑一定灵敏度同时兼 顾躲开下级线路带负荷合闸电流。 6) 长充保护过流Ⅱ段定值的整定，可以考虑与下级线路保护过流Ⅰ段保护相配合。 7) 长充保护零序Ⅱ段定值的整定，可以考虑与下级线路保护零序Ⅰ段保护相配合。 8) 复压闭锁负序电压定值的整定，可以考虑躲过三相不平衡而产生的负序电压。 9) 复压闭锁低电压定值的整定，可以考虑按躲过最低运行电压整定，在故障切除后能可靠返回。 10) 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定为上限值；如是欠量继 电器（比如低周保护低频定值、低电压保护低压定值）则整定为下限值；时间整定为 100 秒，功能控制 字退出，硬压板打开。 11) 速断保护、加速保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保护中一百毫 秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击电流，对于零序速断、零序加速， 还存在断路器三相不同期合闸产生的零序电流的冲击。 12) 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退；就地可通过“软压板 修改”菜单修改。 13) 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均为"1"时才投入相应保护 元件，否则退出该保护元件。举例说明，当“短充保护过流投入”控制字或者软压板没有投入时，则该 选择无效。也就是说，此时短充保护过流退出。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 0～2 15 串口 2 通讯规约 0～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 相关说明： 1) 116 通讯参数可以由调试人员根据现场情况整定。 备注 出厂时设为“01” 1：通用 103 规约 0: 不用 1：专用 103 规约 2： MODBUS 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms NARI-RELAYS RCS-9616CS 充电保护装置说明书 2) 装置地址：全站的装置地址必须唯一。 3) 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4) 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5) 6) 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 3 4 5 6 7 8 9 10 11 名称 弹簧未储能报警延时 短充保护开放时间 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0～30.0s 0.4～10s 0～30.0s 0～30.0s 0～30.0s 0～30.0s 0/1 0/1 0/1 0/1 0/1 出厂设定值 15.0s 0.4s 0.4s 0.4s 0.4s 0.4s 1 0 0 0 0 备注 Tkf 参见说明 说明： 1) 本装置配有操作回路(SWI 插件)，若现场不使用本装置自带的操作回路，即用户不将操作回路的 416、 417、418、419 端子与操作机构的端子箱连接，这种情况可以使用保护跳闸出口 402～414、遥控合闸出 口 401～412、遥控跳闸出口 401～413，与操作机构对应的跳闸与合闸的入口端子连接实现保护跳闸与 遥控合/分闸功能。此时为了避免装置发“控制回路断线”信号，应将“检测控制回路断线”控制字整 成 0，同时可以设定从 306～309 引入装置所需的断路器位置信号。参见 4.3.2。 2) 母联开关由跳变合的 Tkf 内（Tkf 时间出厂设定为 400MS，该时间用户可以根据使用情况整定，整定范 围 400MS～10S）投入。在短充保护投退压板合上情况下，母联开关由跳变合的 Tkf 内投入短充保护：若 保护未起动，则 Tkf 后自动退出，直至下次母联开关再次由跳变合；Tkf 内保护起动，则一直投入，直 至故障切除、保护返回后才自动退。 3) 若现场使用选配插件(SWI 或者 BO)亦需要由外部引入遥控允许信号或者断路器位置信号，并进行相关类 似整定。参见 6.1.3、6.3 节。 6．附录 6.1 插件选配方式 1（RCS-9616CS-YL） 本装置的标准配置(参见 4.1 和 4.3 节)只提供一组跳闸/合闸出口、一组遥跳/遥合 出口，而有些现场需要多路跳闸出口或者多组遥控；标准配置中的操作回路亦不提供与 压力机构配合的接口。为了适应这些情况，装置提供如下出口插件(BO)和带压力接口的 操作回路插件作为选配。 117 NARI-RELAYS RCS-9616CS 充电保护装置说明书 6.1.1 选配插件硬件图 RCS-9616CS硬件图 415 TWJ 416 控制电源220V+ 控制电源220V407 控制回路断线 417 TYJ 403 401 遥信公共 HWJ 跳闸压力低 遥 信 TWJ HBJ 406 418 HYJ 419 TWJ TBJV HBJ 合闸压力低 HYJ 位置公共1 HWJ TBJ TBJV 421 合闸位置1 422 位置公共2 423 TWJ 跳闸位置2 HWJ 424 手动合闸入口 位 置 信 号 手动跳闸入口 TBJV 410 411 KKJ 409 保护跳闸入口 TYJ 合闸位置2 TBJ 404 425 TWJ 426 TWJ TBJ 跳闸位置3 HWJ 3秒 412 合闸压力低入口 事故总信号 压力异常入口 429 KKJ 405 427 428 合后位置 430 跳闸压力低入口 HYJ 414 413 TYJ 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 118 至合闸线圈 420 跳闸位置1 KKJ 至TWJ负端 光耦公共负 501 遥信开入 1 201 遥信开入 3 485A 205 遥信开入 7 信号地 207 遥信开入 9 开 入 量 采 入 串 口 通 讯 485B 206 遥信开入 8 遥信开入14 信号地 204 遥信开入 6 遥信开入13 485B 203 遥信开入 5 遥信开入12 485A 202 遥信开入 4 遥信开入11 SYN + 208 SYN - 209 对 时 信号地 210 RTS 211 TXD 212 打 印 信号地 遥信开入15 遥信开入16 遥信开入17 502 装置闭锁 遥信开入 2 遥信开入10 BSJ 303 装 直流电源+ 置 电 直流电源源 304 遥信开入18 503 BJJ 504 505 TXJ 506 507 HXJ 508 509 BTJ 510 511 BHJ 512 513 YTJ 514 515 YHJ 516 517 YTJ2 518 519 YHJ2 520 521 YTJ3 522 523 YHJ3 524 525 BTJ 526 527 BTJ 528 529 BHJ 530 装置异常 跳闸保持信号 备用 跳闸出口1 备用 遥控跳闸 遥控合闸 遥控跳闸2 遥控合闸2 遥控跳闸3 遥控合闸3 跳闸出口2 跳闸出口3 跳闸出口4 遥信开入19 遥信开入20 投长充保护 投短充保护 弹簧未储能 信号复归 装置检修 101 102 103 104 UA UB UC Un 母线电压 111 112 113 114 115 116 117 118 119 120 121 122 123 124 Ibm Ibm' IA IA' IB IB' IC IC' I0 I0' Iam Iam' Icm Icm' 测量CT 保护CT 测量CT 至跳闸线圈 至HWJ负端 NARI-RELAYS RCS-9616CS 充电保护装置说明书 6.1.2 选配插件背板端子图 RCS-9616C背板端子图 SWI BO 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 控制电源- 504 跳闸线圈 跳闸 保持 信号 (TXJ) 505 备 用 跳闸 出口1 控制电源+ 502 PWR 401 电源地 402 COM 301 302 403 装置电源+ 303 404 装置电源- 304 HWJ- 405 遥信开入公共负 305 506 合闸线圈 406 遥信开入 1 306 507 TWJ- 407 遥信开入 2 307 508 备用 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 备 用 511 手动跳闸入口 411 遥信开入 6 311 512 合闸压力低入口 412 遥信开入 7 312 遥控 跳闸 出口 513 跳闸压力低入口 413 遥信开入 8 313 514 压力异常入口 414 遥信开入 9 314 遥控 合闸 出口 515 遥信公共 415 遥信开入10 315 控制回路断线信号 416 遥信开入11 316 第二组 遥控跳 闸出口 517 跳闸压力低信号 417 遥信开入12 317 518 合闸压力低信号 418 遥信开入13 318 516 AI 以太网A 以太网B 101 第二组 遥控合 闸出口 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 跳闸 出口2 跳闸 出口3 跳闸 出口4 103 519 位置公共1 419 遥信开入14 319 485A 201 520 跳闸位置1 420 遥信开入15 320 485B 202 521 合闸位置1 421 遥信开入16 321 522 位置公共2 422 遥信开入17 322 串 口 通 讯 信号地 203 485A 204 523 跳闸位置2 423 遥信开入18 323 485B 205 524 合闸位置2 424 遥信开入19 324 信号地 206 525 526 跳闸 位置3 527 425 遥信开入20 325 426 投长充保护 326 对 时 SYN+ 207 SYN- 208 427 投短充保护 327 信号地 209 428 弹簧未储能 328 RTS 210 429 信号复归 329 TXD 211 430 装置检修 330 信号地 212 事故总 528 529 530 合后 位置 (KKJ) 打 印 Ua Uc Ub Un 102 104 105 106 107 108 109 110 111 Ibm 113 IA Ibm' 112 IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 6.1.3 选配插件背板端子说明 出口插件(BO)提供 4 对跳闸、3 对遥控接点，以及信号接点(包括装置闭锁信号、装 置报警信号、跳闸保持信号)。出口插件(BO)的 JP1 跳线跳 1－2。 操作回路插件(SWI)和标准配置中的 SWI 相比增加了压力异常输入接口，增加了断 路器位置输出接口。SWI 插件亦自带防跳功能。 出口插件(BO)和操作回路插件(SWI)各端子的定义如下： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 507～508 备用。 端子 509～510 对应保护跳闸出口 1 接点。 119 NARI-RELAYS RCS-9616CS 充电保护装置说明书 端子 511～512 备用。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应第二组遥控跳闸出口接点。 端子 519～520 对应第二组遥控合闸出口接点。 端子 521～522 对应第三组遥控跳闸出口接点。 端子 523～524 对应第三组遥控合闸出口接点。 端子 525～526 对应保护跳闸出口 2 接点。 端子 527～528 对应保护跳闸出口 3 接点。 端子 529～530 对应保护跳闸出口 4 接点。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 备用。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 端子 429～430 为合后位置 (KKJ)输出空接点。 端子 301～124 的定义同本装置的标准配置，参见 4.3.2 节。 所有使用本出口插件(BO)和操作回路插件(SWI)的装置，都必须从端子 309 引入遥 控允许信号，同时在辅助参数中进行相关整定，参见 5.4 节。 6.2 插件选配方式 2(RCS-9616CS-CK) 有些场合不需要本装置配备操作回路，只需装置提供多路跳合闸接点。此时可以只 配置出口插件(BO)，操作回路(SWI)不配(即此位置留空)。 120 NARI-RELAYS RCS-9616CS 充电保护装置说明书 6.2.1 选配插件硬件图 RCS-9616CS硬件图 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 201 光耦公共负 202 遥信开入 1 遥信开入 2 遥信开入 3 205 206 SYN+ 208 SYN- 遥信开入 7 209 遥信开入14 513 对 时 515 信号地 遥信开入 8 303 507 511 207 遥信开入13 TXJ 506 HXJ 508 BTJ 510 BHJ 512 YTJ 514 YHJ 516 YTJ2 518 YHJ2 520 YTJ3 522 YHJ3 524 BTJ 526 BTJ 528 BHJ 530 跳闸保持信号 备用 跳闸出口1 信号地 遥信开入 6 212 505 509 遥信开入 5 211 BJJ 504 485B 遥信开入 4 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 502 装置异常 信号地 串 口 通 485A 讯 204 210 BSJ 装置闭锁 503 485B 203 遥信开入 9 501 485A 517 RTS TXD 519 打 印 521 信号地 523 装 置 电 直流电源源 直流电源+ 304 525 527 遥信开入15 529 遥信开入16 备用 遥控跳闸 遥控合闸 遥控跳闸2 遥控合闸2 遥控跳闸3 遥控合闸3 跳闸出口2 跳闸出口3 跳闸出口4 遥信开入17 遥信开入18 遥信开入19 遥信开入20 投长充保护 投短充保护 弹簧未储能 信号复归 装置检修 101 102 103 104 111 112 113 114 UA UB UC Un 母线电压 115 116 117 118 119 120 121 122 123 124 Ibm Ibm' IA IA' IB IB' IC IC' I0 I0' Iam Iam' Icm Icm' 测量CT 保护CT 测量CT 121 NARI-RELAYS RCS-9616CS 充电保护装置说明书 6.2.2 选配插件背板端子图 RCS-9616CS背板端子图 PWR BO 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 装置电源+ 303 504 装置电源- 304 跳闸 保持 信号 (TXJ) 505 遥信开入公共负 305 506 遥信开入 1 306 备 用 507 遥信开入 2 307 508 遥信开入 3 308 跳闸 出口1 509 遥信开入 4 309 510 遥信开入 5 310 511 遥信开入 6 311 512 遥信开入 7 312 遥控 跳闸 出口 513 遥信开入 8 313 514 遥信开入 9 314 遥控 合闸 出口 515 遥信开入10 315 516 遥信开入11 316 第二组 遥控跳 闸出口 517 遥信开入12 317 518 遥信开入13 318 第二组 遥控合 闸出口 519 遥信开入14 319 备 用 电源地 502 AI COM 301 302 以太网A 以太网B 101 遥信开入15 320 第三组 遥控跳 闸出口 521 遥信开入16 321 522 遥信开入17 322 第三组 遥控合 闸出口 523 遥信开入18 323 跳闸 出口3 跳闸 出口4 Ub 524 遥信开入19 串 口 通 讯 Un 104 105 Ux Uxn 106 201 525 遥信开入20 325 526 投长充保护 326 485B 202 信号地 203 对 时 485A 204 485B 205 110 111 Ibm Ibm' 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 206 SYN+ 207 SYN- 208 527 投短充保护 327 信号地 209 528 弹簧未储能 328 RTS 210 529 信号复归 329 TXD 211 530 装置检修 330 信号地 212 打 印 108 109 信号地 324 102 Uc 107 520 跳闸 出口2 485A Ua 103 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 6.2.3 选配插件背板端子说明 各端子的定义说明见 8.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 需要注意的是此时除了需要由端子 309 引入遥控允许信号外，还需由端子 306～308 引入断路器位置信号(TWJ、HWJ、KKJ)，同时在辅助参数中进行相关整定，参见 5.4 节。 如果现场不需要本装置配备操作回路，同时只需一路跳合闸接点和一路遥控接点。 此时亦可采用标准配置的 SWI 插件，再由端子 306～309 引入位置信号和遥控允许信号， 参见 4.1、4.3 和 5.4 节。 122 NARI-RELAYS RCS-9616CS 充电保护装置说明书 6.3 插件选配方式 3 扩展配置方式 扩展配置方式的装置名称为 RCS-9616CS_KZ。其背板端子自左向右，插件名称分别 为：BO 插件（纯出口插件，提供无源节点）、SWI（出口和操作回路均具备）插件、电 源及通讯插件、交流插件。 6.3.1 选配插件硬件图 RCS-9616CS硬 件 图 去 控 制电 源 220V+ 502 装置 闭锁 控 制 电源 220V 419 至 TW J负 端 控 制 电 源220V+ BS J 501 420 402 503 BJJ 504 505 TX J 506 装置 异常 跳闸保 持信号 TW J 418 HBJ 去 手合 输 入 410 T BJV HB J 保 护合闸 接点 BHJ 合闸按钮 408 HX J 508 509 BTJ 510 511 BH J 512 合闸保 持信号 跳闸出口 1 防跳回路 合闸压板 415 就 地 操作 就 地遥 控 选择 遥 控 操作 TB J 507 至 合 闸 线圈 TB JV 保护合 闸出口 TB JV 513 YTJ 514 515 YH J 516 517 YTJ2 518 遥控 跳闸 401 去 遥 控 电源 输 入 401 跳闸按钮 Y HJ 412遥 合 压 板 410 遥控 合闸 Y TJ 413 414 BTJ 遥跳压板 411 跳闸压板 409 遥控跳闸 2 KKJ 519 YH J2 520 521 YTJ3 522 523 YH J3 524 525 B TJ 526 遥控合闸 2 保护 跳闸 接点 416 TB J 去 手跳 输 入 411 T BJ 417 至 跳闸 线 圈 遥控跳闸 3 遥控合闸 3 至 HW J负 端 HW J 跳闸出口 2 527 305 B TJ 528 B HJ 530 跳闸出口 3 529 光 耦公共负 跳闸出口 4 306 遥 信 开 入1 307 遥 信 开 入2 308 遥 信 开 入3 201 309 遥 信 开 入4 202 310 遥 信 开 入5 203 遥 信 开 入6 204 311 312 遥 信 开 入7 205 遥 信 开 入8 206 遥 信 开 入9 207 315 遥 信 开 入 10 208 316 遥 信 开 入 11 313 314 317 318 319 320 321 322 323 324 遥 信 开 入 12 遥 信 开 入 13 遥 信 开 入 14 遥 信 开 入 16 投 高周 保 护 485A 429 串 口 通 讯 406 KK J 信号地 KK J SYN + SYN - 209 TXD 212 3秒 B SJ 422 B JJ 423 424 BTJ 打 印 425 B HJ TW J HWJ 接 点 输 出 404 421 信号 地 303 TW J 事故 总信号 405 R TS 211 合后 位置 (KK J) 407 对 时 信号地 210 跳闸 位置 (T WJ ) 430 B Y2 485B 信 号 公共 装 置 闭锁 远 装 置 报警 动 保 护 跳闸 信 号 保护合闸 426 控 制回 路断 线 装 置 电 直 流 电 源源 直流电源+ 304 投 零序 过 压 投 过压 保 护 投 低压 保 护 326 闭 锁重 合 闸 327 投 低周 减 载 328 弹 簧未 储 能 330 信 号地 跳闸 出 口2 428 BY 1 485B 遥 信 开 入 15 325 329 开 入 量 采 入 427 485A 信号复归 装置检修 101 102 103 104 105 106 U U UB A C Un 母 线 电压 113 114 U x U xn IA 线路电压 IA' 115 116 IB IB' 117 118 IC 保护 CT IC ' 119 120 I0 121 122 123 124 I0' Iam Iam ' Icm Icm ' 测 量 CT 123 NARI-RELAYS RCS-9616CS 充电保护装置说明书 6.3.2 选配插件背板端子图 RCS-9611CS背板端子图 DC SWI OUT 装置 闭锁 (BSJ) 501 遥控电源+ 401 502 控制电源+ 402 装置 报警 (BJJ) 503 跳闸 保持 信号 (TXJ) 合闸 保持 信号 (HXJ) 505 跳闸 出口1 504 事故总 信号 电源地 COM 301 302 403 装置电源+ 303 404 装置电源- 304 405 AC 以太网A 遥信开入公共负 305 406 遥信开入 1 306 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 保护 合闸 出口 511 手动跳闸入口 411 遥信开入 6 311 512 遥控合闸出口 412 遥信开入 7 312 遥控 跳闸 出口 513 遥控跳闸出口 413 遥信开入 8 313 514 跳闸出口1 414 遥信开入 9 314 遥控 合闸 出口 515 保护合闸出口 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 第二组 遥控跳 闸出口 517 HWJ- 417 遥信开入12 317 518 合闸线圈 418 遥信开入13 318 第二组 遥控合 闸出口 519 TWJ- 419 遥信开入14 319 485A 201 520 控制电源- 420 遥信开入15 320 485B 202 第三组 遥控跳 闸出口 521 遥信公共 421 遥信开入16 321 信号地 203 装置闭锁(BSJ) 422 投高周保护 322 485A 204 第三组 遥控合 闸出口 523 运行报警(BJJ) 423 投零序过压 323 485B 205 524 保护跳闸信号 424 投过压保护 324 信号地 206 525 保护合闸信号 425 投低压保护 325 SYN+ 207 506 507 508 516 跳闸 出口2 跳闸 出口3 跳闸 出口4 522 526 527 528 529 530 合后 位置 (KKJ) 以太网B 101 控制回路断线信号 426 跳闸 出口2 跳闸 位置 (TWJ) 闭锁重合闸 326 串 口 通 讯 对 时 SYN- 102 103 Uc Un 105 Ux Uxn 106 104 107 108 109 110 111 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 投低周减载 327 信号地 209 122 428 弹簧未储能 328 RTS 210 123 Icm Icm' 124 429 信号复归 329 TXD 211 430 装置检修 330 信号地 212 接地端子 6.3.3 选配插件背板端子说明 SWI、PWR、COM、AI 各端子的定义说明见 4.3.2 背板接线说明。 BO 板各端子的定义说明见 6.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 124 Ub 208 427 打 印 Ua NARI-RELAYS RCS-9616CS 充电保护装置说明书 6.4 软件配合说明 选配方式和标准配置使用相同的程序。即标准的 9616CS 程序既支持标准配置，亦 支持各种选配方式。 在选配方式下需考虑是否要从端子 309 引入遥控投入信号；如果不使用装置自带的 操作回路(SWI)，还需考虑是否要从 306～308 引入位置信号(TWJ、HWJ、KKJ)；因而 两者在辅助参数的整定上可能不同，参见 5.4 节。 125 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 第六章 RCS-9618CS 线变组光纤差动保护装置说明书 1．概述 1.1 应用范围 RCS-9618CS 用作 110kV 及以下电压等级的线变组(双圈)保护及测控装置(如下图)。 可组屏安装，也可在开关柜就地安装。 CT CT 单模光纤，最长10km PT 9618CS 9618CS PT 1.2 保护配置和功能 1.2.1 保护配置 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 光纤分相电流差动保护(差动速断和比率差动)。 四段过流保护(Ⅰ、Ⅱ、Ⅲ段可经复压和方向闭锁)。 一段独立的过流反时限保护。 三段零序过流保护(Ⅰ、Ⅱ段可经方向闭锁，零序电流可外加也可自产)。 一段独立的零流反时限保护。 加速保护 (过流加速和零序加速，零序电流可外加也可自产)。 过负荷功能(报警或者跳闸)。 5 路非电量保护(报警或者跳闸)。 零序过压保护(零序电压外接)。 9 路可组态的独立出口。 独立的操作回路。 1.2.2 测控功能 1) 12 路自定义遥信开入。 2) 三组遥控分/合(至多)。 3) Iam、Ibm、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COSф共 15 个遥测量。 4) 事件 SOE 记录等。 1.2.3 保护信息功能 1）装置描述的远方查看。 2）系统定值的远方查看。 3）保护定值和区号的远方查看、修改功能。 4）软压板状态的远方查看、投退、遥控功能。 5）装置保护开入状态的远方查看。 126 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7）远方对装置信号复归。 8）故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 1.3 性能特征 l l l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 高速的数据传输速率和强大的运算能力，保证每个中断都能完成数据的传输和计 算。 自动检测两侧程序版本是否一致。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波时间 最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 127 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 耗 交流电压： 交流电流： 直 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz 流： < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2.2.3 光纤接口 光纤类型： 工作波长： 光纤接头： 传输距离： 单模光纤(9/125 微米) 1310 纳米 FC <10km 2.3 主要技术指标 2.3.1 差动保护 差动速断时间： 比率差动时间： <25ms(1.5 倍整定值) <35ms(2.0 倍整定值，无涌流制动情况下) 2.3.2 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.3 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.4 遥信开入 分辨率： 信号输入方式： <1ms 无源接点 2.3.5 遥测量计量等级 电流/电压： 其他： 128 0.2 级 0.5 级 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 2.3.6 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.7 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.8 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 本装置用作双圈变压器的线变组光纤纵差保护。在线变组的两侧各装一台保护装 置，两装置通过光纤实时交换采样信息。 线变组两侧装置的同步采样，先进的硬件平台保证在每个采样周期内都能完成数据 的采集和传输。光纤通道自动监测，在通道故障时自动闭锁差动保护且报警。 装置设置了相过流保护和零流保护作为差动保护的后备，设置过流加速和零序加 速，以在合于故障时加速动作。过负荷保护反应变压器的运行状态，可选报警或跳闸。 5 个非电量保护反映变压器的内部状态，可选报警或跳闸。 3.1 差动保护 本装置配备差动速断和比率差动保护，用以反应线变组内部故障。装置采集本侧电 流和接受由光纤传输来的对侧电流；再根据现场变压器绕组接线方式的不同进行软件上 的角度调整(Ｙ/△变换)；而后再形成差流和制动电流。 两侧的基准电流 Ieb1、Ieb2 定义如下： S × CT12  I eb1 = 3 × UL11 × CT11   S × CT 22 I = eb 2 3 × UL21× CT 21  基准电流的定义与变压器的接线方式无关，上式中的 S、CT12、UL11、CT11、CT22、 CT21、UL22 均是系统参数定值，参见 5.1 节。 129 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 差流和制动电流的定义如下： I d = I 1 + I 2  I r = ( I 1 + I 2 )2 其中 Id 是差流，Ir 是制动电流，I1 和 I2 分别是本侧电流和对侧电流(折算后)。 3.1.1 接线方式补偿 装置采用软件的方法补偿由变压器组别引起的相位差，因而要求 CT 二次接线在外 部不进行任何转换，直接全星型引入装置(不支持 CT 在装置外部进行 Y→△转换的方 式)。目前支持如下接线方式：Ｙ/Ｙ－12、Ｙ/△－11、Ｙ/△－ 1、△/△－12、△/Ｙ －11、△/Ｙ－ 1(参见 5.1 系统定值)。 装置只补偿 Y 绕组侧电流相位(△电流不变)。以 Y/△－11 变压器的 Y 侧为例，变 换后的 Y 侧各相电流如下： I A' = ( I A − I B ) 3  ' I B = ( I B − I C ) 3  ' I C = ( I C − I A ) 3 3.1.2 差动速断保护 差动速断保护用以反应线变组内部的严重故障。当任一相差动电流大于差动速断整 定值时，差动速断瞬时出口。 3.1.3 比率差动保护 装置采用三折线比率差动原理，其动作方程如下： I d > I cdqd I r ≤ 0.5 I e  0.5I e < I r ≤ 3I e I d − I cdqd > K bl * ( I r − 0.5I e ) I − I I r > 3I e cdqd − K bl * 2.5 I e > I r − 3 I e  d 其中 Ie 为变压器的额定电流，Icdqd 为比率差动起动定值，Kbl 为比率差动制动系 数(参见 5.2 节)。 3.1.4 谐波制动 本装置采用二次谐波制动作为励磁涌流的闭锁判据，当满足如下方程时闭锁比率差 动保护。 I d 2Φ > K xb * I dΦ 其中 Id2φ为差流中的二次谐波，Idφ为差流中的基波，Kxb 为二次谐波制动系数。 130 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 3.1.5 差动保护动作特性图 Id 速断区 Icdsd 1 比率差动区 Kbl Icdqd 0 0.5Ie 制动区 3Ie Ir 差动保护动作特性图 3.1.6 CT 断线判别及处理 装置设有延时和瞬时两种 CT 断线报警功能，其判别原理如下： 延时 CT 断线判别： 当满足以下任一条件，且时间超过 10 秒时发差流异常告警信号，不闭锁比率差动 保护。 1）任一相差流大于 Ibj 定值。 2）Id2>α+β*Idmax 。 其中：Id2 为差流的负序电流，Idmax 为差流中的最大值，α为一固定门槛值，β 为一固定比例系数。 延时 CT 断线判别兼有保护装置交流采样回路的自检功能。 瞬时 CT 断线判别： 瞬时 CT 断线判别在比率差动元件起动后进行。满足下述任一条件不进行瞬时 CT 断线判别： 1> 起动前某侧最大相电流小于 0.2Ie； 2> 起动后最大相电流大于 1.2Ie； 3> 起动后任一侧电流比起动前增加； 4> 电压异常。 此时，若某侧电流同时满足下列条件认为是 CT 断线： 1> 只有一相电流为零； 2> 其它二相电流与起动前电流相等。 通过控制字可选择在瞬时 CT 断线动作发报警信号后是否闭锁比率差动保护。 131 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 3.2 过流保护 本装置设四段过流保护，各段有独立的电流定值和时间定值以及投退控制字。其中 Ⅰ、Ⅱ、Ⅲ段可独立选择是否经复压(负序电压和低电压)闭锁、是否经方向闭锁。Ⅳ段 过流固定是纯过流保护。 装置规定过流保护正方向的灵敏角为 45 度(当 CT 的同名端在母线侧时，正方向指 向变压器)。装置可通过控制字选择是正方向开放还是反方向开放 (反方向灵敏角 225 度)。方向元件和电流元件接成按相启动方式。方向元件带有记忆功能，可消除近处三 相短路时方向元件的死区。 过流保护可以经复压闭锁。不仅可以经本侧的复压闭锁，当控制字“对侧复压闭锁 投入”投入时，还可以经对侧的复压闭锁(该信息由光纤传送)。此时任一侧复压动作均 开放本侧过流保护的复压条件。 在本侧母线 PT 断线期间，装置的方向闭锁功能和复压闭锁功能全部失效。如果某 电流保护段经复压或者方向闭锁，则在控制字“PT 断线退保护”为 0 时将该段保护变 成纯过流保护，否则直接退出该段电流保护。此处所指的“保护”是指那些投了复压闭 锁或者方向闭锁的电流保护段，既没投复压闭锁也没投方向闭锁的电流保护段不受此控 制字影响。参见 5.2 节。 当现场 PT 检修时可以将“PT 断线检测投入”控制字退出，或者将“本侧 PT 退出” 硬压板投入。此时装置的方向闭锁功能直接退出，如果该段电流保护有复压闭锁条件则 只判别对侧复压是否满足(需要“对侧复压闭锁投入”控制字投入，否则该段电流保护 退出)；如果无复压闭锁条件则是纯过流保护。 除了上述四段定时限过流保护外，装置另设一段独立的反时限过流保护，反时限特 性沿用国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规定，采用下列三个标 准特性方程以供选择。 0.14 tp (1) 一般反时限： t = (I I p ) 0.02 − 1 非常反时限： t = 13.5 tp (I I p ) − 1 (2) 极端反时限： t = 80 tp (I I p ) 2 − 1 (3) 装置设置一“投过流保护”硬压板，用以投退定时限/反时限过流保护。 3.3 零序保护 装置提供了三段定时限零序过流保护，其中零序Ⅰ段和零序Ⅱ段可以选择是否经方 向闭锁，零序Ⅲ段固定不经闭锁。 零序Ⅲ段可经控制字选择是跳闸还是报警。 装置规定零序过流保护正方向的灵敏角为 255 度(当零流引自变压器主电流互感器 处，同名端在母线侧时，正方向指向变压器；当零流引自变压器中性线零序 CT 处，CT 的同名端在变压器侧时，正方向指向对侧绕组和对侧母线)。装置可通过控制字选择是 正方向开放还是反方向开放 (反方向灵敏角 75 度)。 和过流保护类似，在 PT 断线期间，当控制字“PT 断线退保护”为 0 时去除原有的 方向闭锁，否则退出该零流段。 在 PT 检修期间直接去除方向闭锁，即变成纯零流保护。 装置另设一段独立的反时限零序过流保护，反时限特性同上述过流反时限段。 132 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 零序电流既可以由外部零序 CT 引入，也可用软件自产(系统定值中有“零序电流自 产”控制字)。 装置设置一“投零流保护”硬压板，用以投退定时限/反时限零序过流保护。 3.4 过负荷保护 装置设一段独立的过负荷保护，过负荷保护可以经控制字选择是报警还是跳闸。 当选择报警时，可通过“辅助参数”整定，将 529～530(跳闸出口 9)定义为过负荷 报警出口，参见 5.4、4.3.3 节。 3.5 加速保护 装置设一段过流加速保护和一段零序加速保护，在合开关时固定投入 3 秒。其中过 流加速可经复压闭锁。 3.6 零压保护 装置设一段零压保护，可选择跳闸还是报警。跳闸时采用外接零序电压(由 105～106 引入)。 3.7 非电量保护 装置设置 5 个非电量保护，用以反映变压器内部运行状态。5 个非电量均可选择跳 闸或报警。 3.8 跳闸出口矩阵 本装置的 9 个跳闸出口均可组态，即可以通过控制字决定保护元件和出口的对应关 系。跳闸出口 1～9 和实际开关的对应关系由装置外部的配线决定。 保护元件所在的列和跳闸出口所在的行的交叉位置，决定该保护元件动作时是否触 发该跳闸出口，填 1 触发，填 0 不触发。 位数 18 17 16 13 12 11 10 9 8 7 6 5 4 3 2 1 非 电 量 零 序 加 速 段 零 序 反 时 限 段 零 序 Ⅲ 段 零 序 Ⅱ 段 零 序 Ⅰ 段 过 负 荷 段 过 流 加 速 段 过 流 反 时 限 段 过 流 Ⅳ 段 过 流 Ⅲ 段 过 流 Ⅱ 段 过 流 Ⅰ 段 比 率 差 动 差 动 速 断 跳 闸 非 非 非 非 电 电 电 电 零 量 量 量 量 序 过 跳 跳 跳 跳 压 闸 闸 闸 闸 段 跳闸出口 1 0 0 1 0 0 1 0 0 0 0 1 0 1 1 0 1 0 1 1 1 跳闸出口 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 4 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 5 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 7 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 8 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 元件 5 出口 1 14 2 15 3 19 4 20 0 133 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 例如，差动速断、比率差动、过流Ⅰ段、过流Ⅲ段、过流反时限段、过流加速段、 零序Ⅰ段、零序过压段和非电量 3 动作时都要触发跳闸出口 1， 位串 16 进制数 1 0000 0 则在这 9 个动作元件所在的 9 列与跳闸出口 1 所在行的交叉处 2 0001 1 填 1。这样，在跳闸出口 1 对应的行可得到如下 20 位的位串： 3 0010 2 0010 0100 0010 1101 0111。 4 0011 3 本装置跳闸出口矩阵采用的是 16 进制数整定，因而需要 5 0100 4 将上述的位串转成 16 进制数。转换方法如下： 6 0101 5 从右向左，每 4 位位串对应 1 位 16 进制数(最左端位数不 7 0110 6 足 4 位时加零补足)。以 0010 0100 0010 1101 0111 为例，分 8 0111 7 9 1000 8 组的结果为 0010，0100， 0010，1101，0111，无需补零。 10 1001 9 4 位位串和 16 进制数的对应关系如右表，通过查表可知 11 1010 A 位串 0010，0100，0010，1101，0111 对应的 16 进制数为 242D7。 12 1011 B 即跳闸出口 1 的跳闸矩阵为 242D7。 13 1100 C 相应的，所有的动作元件都不触发的跳闸出口矩阵为 14 1101 D 00000，都触发的跳闸出口矩阵为 FFFFF。 15 1110 E 16 1111 F 将上述 16 进制数通过装置菜单整定至对应的跳闸出口位 置，即完成跳闸出口的整定。可通过菜单“出口矩阵状态”或者打印定值来检查保护元 件与出口矩阵的对应关系。 3.9 装置自检 当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返回）。 硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、AD 芯片故障、CPLD 故障。 3.10 装置运行告警 当装置检测到下列状况时，发运行异常信号（BJJ 继电器动作）： 光纤通讯中断、两侧采样失步、光纤数据异常、定值整定异常、差流异常、CT 断线、 PT 断线、接地报警、频率异常、过负荷报警、零序Ⅲ段报警、控制回路断线、TWJ 异常、 弹簧未储能、非电量 1＃报警、非电量 2＃报警、非电量 3＃报警、非电量 4＃报警、非 电量 5＃报警。 3.11 遥控、遥测、遥信功能 装置支持遥控功能，提供至少一路、至多三组遥控，参见 5.4、8.1、8.2 节。 遥测量包括 Iam、Ibm、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COS ф共 15 个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时 计算，实时累加。电流和电压精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：12 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.12 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 134 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 3.13 逻辑框图 RCS-9618CS逻辑框图 出口电源 差动保护 过流保护 零流保护 零压保护 非电量保护 >1 Idmax>Icdsd 500ms BSJ QJ 独立起动段 QJ CDSD & 差动速断 投差动保护硬压板 Id Ir 谐波不闭锁 投差动保护硬压板 IA>I1zd 复压条件 方向条件 投过流保护硬压板 B相同A相 C相同A相 差动方程 BLCD & GL1 UBL1 FBL1 & L01 L03 L0FSX Imax>Ijszd 投过流保护硬压板 & 手合加速开放 I0>I0jszd 投零流保护硬压板 & Tfsx Tgfh T01 BTJ 1#～9# 过流Ⅳ段 过流反时限 过负荷段 零序Ⅰ段 (Ⅱ段类似) & & 非电量1开入 & & I0>I0fsxzd 投零流保护硬压板 外接U0>U0zd 跳闸 矩阵 GFH 0FBL1 T4 & FSX >1 Imax>Igfh 投零流保护硬压板 过流Ⅰ段 GL4 >1 IA>Ifsxzd IB>Ifsxzd IC>Ifsxzd 投过流保护硬压板 I0>I03zd T1 >1 (Ⅱ、Ⅲ段类似) IA>I4zd IB>I4zd IC>I4zd 投过流保护硬压板 I0>I01zd 方向条件 投零流保护硬压板 比率差动 T03 零序Ⅲ段 T0fsx 零流反时限 GLJS Tjs 过流加速段 L0JS U0 T0js 零流加速段 Tu0 零压保护段 FDL1 Tfdl1 非电量1保护 (2～5类似) 135 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 4．硬件原理说明 4.1 装置整体结构 RCS-9618CS硬件图 416 TYJ 417 HYJ 418 419 TWJ 420 HWJ 421 422 423 TWJ HWJ 424 425 TWJ KKJ 426 TWJ 控制电源220V+ 遥信公共 HWJ 控制回路断线 跳闸压力低 407 遥 信 TWJ HBJ 合闸压力低 保护合闸入口 位置公共1 位置公共2 跳闸位置2 TBJV HYJ 位 置 信 号 TBJV 411 手动跳闸入口 KKJ 409 保护跳闸入口 TBJ TYJ 404 TBJ 405 跳闸位置3 HWJ 412 3秒 合闸压力低入口 事故总信号 合后位置 HYJ 414 压力异常入口 429 413 跳闸压力低入口 TYJ 305 BSJ 遥信开入 1 501 307 遥信开入 2 503 504 308 BJJ 遥信开入 3 201 505 TXJ 506 507 TXJ 508 509 BTJ1 510 485B 511 BTJ2 信号地 513 YTJ 514 SYN+ 515 YHJ 516 517 BTJ3 518 519 BTJ4 520 521 BTJ5 522 BTJ6 524 BTJ7 526 BTJ8 528 BTJ9 530 遥控投入 202 遥信开入 5 203 311 遥信开入 6 204 312 遥信开入 7 205 313 遥信开入 8 206 314 遥信开入 9 207 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 502 装置闭锁 310 315 136 光耦公共负 306 309 485A 485B 信号地 串 口 通 485A 讯 208 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 RTS 211 打 印 TXD 212 523 525 303 非电量4 527 装 直流电源+ 置 电 直流电源源 304 非电量5 529 跳闸保持信号 跳闸保持信号 跳闸出口1 512 跳闸出口2 遥控跳闸 遥控合闸 跳闸出口3 信号地 非电量2 非电量3 装置异常 信号地 210 非电量1 对 时 SYN- 209 遥信开入13 跳闸出口4 跳闸出口5 * 跳闸出口6 * 跳闸出口7 * 跳闸出口8 * 跳闸出口9 * 注： 以上带*的出口除了可以作为跳闸出口，还可以作为 遥控出口或者过负荷报警出口。参见辅助参数整定。 本侧PT退出 投零流保护 投过流保护 投差动保护 101 102 103 104 105 106 109 110 U0 U0n I A I A' 111 112 113 114 IB IC 115 116 119 120 121 122 123 124 弹簧未储能 信号复归 装置检修 至合闸线圈 TBJV 410 手动合闸入口 合闸位置2 430 至TWJ负端 TBJ 跳闸位置1 合闸位置1 406 HBJ 408 427 428 KKJ 403 控制电源220V- 401 415 TWJ Ua Ub Uc Un 母线电压 I B' 保护CT I C' I 0 I 0' I am I am' I bm I bm' I cm I cm' 测量CT 至跳闸线圈 至HWJ负端 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 137 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 4.3 装置接线端子与说明 RCS-9618CS背板端子图 PWR SWI BO COM 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 控制电源- 403 装置电源+ 303 504 跳闸线圈 404 装置电源- 304 跳闸 保持 信号 (TXJ) 跳闸 保持 信号 (TXJ) 505 HWJ- 405 遥信开 入公共负 305 506 合闸线圈 406 遥 信开入 1 306 507 TW J- 407 遥 信开入 2 307 508 保护合闸入口 408 遥 信开入 3 308 509 保护跳闸入口 409 遥控投入 309 510 手动合闸入口 410 遥 信开入 5 310 511 跳闸 出口1 控制电源+ 502 401 电源地 402 301 302 手动跳闸入口 411 遥 信开入 6 311 合闸压力低入 口 412 遥 信开入 7 312 遥控 跳闸 出口 513 跳闸压力低入 口 413 遥 信开入 8 313 514 压力异常入口 414 遥 信开入 9 314 遥控 合闸 出口 515 遥信公共 415 遥 信开入10 315 控制回路断线信号 416 516 光纤收 光纤发 以太网A 512 跳闸 出口2 AI 遥 信开入11 316 517 跳闸压力低信 号 417 遥 信开入12 317 518 合闸压力低信 号 418 遥 信开入13 318 以太网B 101 跳闸 出口3 跳闸 出口4 注 跳闸 出口5 注 跳闸 出口6 注 跳闸 出口7 注 跳闸 出口8 注 跳闸 出口9 519 位置公共1 419 非电量1 485A 319 Ua Ub 103 Uc Un 104 105 U0 U0n 106 201 107 520 跳闸位置1 420 非电量2 320 521 合闸位置1 421 非电量3 321 522 523 524 位置公共2 跳闸位置2 合闸位置2 422 423 424 非电量4 非电量5 本 侧PT退出 322 串 口 通 讯 485B 202 信号地 203 485A 485B 323 信号地 324 108 109 IA IA' 110 111 IB IB' 112 113 IC IC' 114 115 I0 I0' 116 119 Iam Iam' 120 121 Ibm Ibm' 122 123 Icm Icm' 124 204 205 206 117 525 526 跳闸 位置3 527 425 426 427 投 零流保护 投 过流保护 投差动保护 SYN+ 325 326 对 时 SYN信号地 327 529 530 合后 位置 (KKJ) 428 弹 簧未储能 328 429 信号复归 329 430 装置检修 330 打 印 118 207 208 209 事故总 528 102 RTS 210 TXD 211 信号地 212 接地端子 注 (参见5.4节 辅助参数整定 ) ： 521～522可以定义为第二组遥控跳闸出口。 523～524可以定义为第二组遥控合闸出口。 525～526可以定义为第三组遥控跳闸出口。 527～528可以定义为第三组遥控合闸出口。 529～530可以定义为过负荷报警出口。 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器。 IA、IB、IC 为保护用三相电流输入，其亦经过光纤被传至对侧。 I0 为外接零序电流输入。 Iam、Ibm、Icm 为测量用电流，需从专用测量 CT 输入，以保证遥测量有足够的精度。 Ua、Ub、Uc 为母线电压，在本装置中作为保护和测量共用，其与 Iam、Ibm、Icm 一起计算形成本间隔的 P、Q、COSф、kWh、kVarh。若无相应的母线 PT 或者本装置所使 138 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 用的功能不涉及电压，则 Ua、Ub、Uc 可不接。为防止装置发 PT 断线信号，只需将保护 定值中“PT 断线检测投入” 控制字退出。 U0 为外接零序电压输入。 4.3.2 背板接线说明 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 507～508 对应跳闸保持信号输出接点。 端子 509～510 对应跳闸出口 1。 端子 511～512 对应跳闸出口 2。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应跳闸出口 3。 端子 519～520 对应跳闸出口 4。 端子 521～522 对应跳闸出口 5(也可整定成第二组遥控跳闸出口，参见 5.4 节)。 端子 523～524 对应跳闸出口 6(也可整定成第二组遥控合闸出口，参见 5.4 节)。 端子 525～526 对应跳闸出口 7(也可整定成第三组遥控跳闸出口，参见 5.4 节)。 端子 527～528 对应跳闸出口 8(也可整定成第三组遥控合闸出口，参见 5.4 节)。 端子 529～530 对应跳闸出口 9(也可整定成过负荷报警出口，参见 5.4、4.3.3 节)。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 139 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 端子 429～430 为合后位置 (KKJ)输出空接点。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～308 可以是普通遥信亦可整定成断路 器位置信号的输入端(参见 5.4 节)，310～318 为普通遥信。 端子 309 为遥控投入开入(参见 5.4 节)。 端子 319 为非电量 1 开入。 端子 320 为非电量 2 开入。 端子 321 为非电量 3 开入。 端子 322 为非电量 4 开入。 端子 323 为非电量 5 开入。 端子 324 为本侧 PT 退出开入。 端子 325 为投零流保护开入。 端子 326 为投过流保护开入。 端子 327 为投差动保护开入。 端子 328 为弹簧未储能开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为零序电压输入。 端子 109～110 为保护用 A 相电流输入。 端子 111～112 为保护用 B 相电流输入。 端子 113～114 为保护用 C 相电流输入。 端子 115～116 为零序电流输入。 端子 119～120 为 A 相测量电流输入。 端子 121～122 为 B 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 在装置内部已经通过位置监视回路、KKJ 回路采集到 TWJ、HWJ、KKJ 信号。这些信 号参与相关的保护功能和远动功能，并就地记录和上传。 有时现场操作机构不需跳合闸保持回路或者现场使用的是外部操作回路的跳合闸 保持回路，只需本装置提供跳合闸出口和遥控出口。此时位置监视回路、跳合闸保持回 路、KKJ 回路均不接。相应的，位置信号也无法在内部采集。 为了引入这些信号，装置设置了辅助参数。通过辅助参数的整定可以将端子 306～ 308 定义成位置信号(TWJ、HWJ、KKJ)入口(参见 5.4 节)。 当现场需要遥控允许功能时(涉及所有遥跳、遥合功能、远方修改软压板功能的投 入)，可将端子 309 定义为“遥控投入” (参见 5.4 节)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 140 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 4.3.3 跳线说明 插件名称 跳线名称 JP2 CPU 插件 JP3 S1－S1’ SWI 插件 （带压力） S2－S2’ S3－S3’ BO 插件 出厂默认 不跳 (禁止下载程序) 不跳 (禁止下载程序) 断开 (合闸压力低时闭锁合闸) 断开 (本插件具备防跳功能) 断开 (跳闸压力低时闭锁跳闸) JP1 1－2 描述 和程序下载相关 和程序下载相关 希望取消合闸压力闭锁功能时，将 其短接 希望取消本插件的防跳功能时，将 其短接 希望取消跳闸压力闭锁功能时，将 其短接 当跳闸出口 9(529～530)作为跳闸 出口时跳 1－2； 作为过负荷报警出口时跳 2－3。参 见 5.4 节。 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 定值名称 定值区号 变压器容量 变压器接线方式 本侧为主绕组 光纤长度 本侧母线 PT 额定一次值 对侧母线 PT 额定一次值 本侧保护 CT 额定一次值 本侧保护 CT 额定二次值 对侧保护 CT 额定一次值 对侧保护 CT 额定二次值 本侧零序 CT 额定一次值 本侧零序 CT 额定二次值 零序电流自产 本侧测量 CT 额定一次值 本侧测量 CT 额定二次值 主画面显示一次值 电度显示一次值 定值 No S KMODE MR LEN UL11 UL21 CT11 CT12 CT21 CT22 CT01 CT02 I0ZC CTm11 CTm12 MS1 PC1 整定范围 0～15 区 1.0～200.0MVA 0～5 0/1 1～10000 米 6.0～110.0 千伏 6.0～110.0 千伏 100～6000 安培 1/5 安培 100～6000 安培 1/5 安培 100～4000 安培 1/5 安培 0/1 100～6000 安培 1/5 安培 0/1 0/1 备注 见相关说明 3 见相关说明 4 本侧 线电压 对侧 本侧 对侧 本侧 0：外加 1：自产 不用零序 时可不整 不用测量时可以不整 0：显示二次值 1：显示一次值 141 NARI-RELAYS 变压器的一次接线方式 Ｙ/Ｙ－12 Ｙ/△－11 Ｙ/△－ 1 △/△－12 △/Ｙ－11 △/Ｙ－ 1 相关说明： RCS-9618CS 线变组光纤差动保护装置说明书 变压器接线方式(KMODE)整定值 0 1 2 3 4 5 CT 二次接线在外部不得进行任何转换，直接全星 型引入装置(即不允许在装置外部进行 Y→△转 换)。 1> 系统定值和保护行为相关，请务必根据实际情况整定。 2> 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 3> 所谓的主绕组是指“变压器的一次接线方式”中的第一个绕组。以Ｙ/△－11 变压器为例：两台装置的“变 压器接线方式”都整成 1；此时主绕组为Ｙ绕组，因而当装置的电流引自Ｙ绕组侧 CT 时，其“本侧为主 绕组”定值投 1；当装置的电流引自△绕组侧 CT 时，其“本侧为主绕组”定值投 0。其他接线方式类似。 4> 装置试验时可将“本侧为主绕组”整成 9(此时本侧是主绕组，装置屏蔽光纤的接收功能、将本侧的三相 电压模拟成对侧的电流值；装置的通道状态也不再影响保护功能。参见 7.5.1、7.5.2 节)。 5> 正常运行时“本侧为主绕组”只能整成 0 或者 1(一侧为 1，另侧为 0)。 6> 本侧接收光纤的实际铺设长度，此定值宜准确到 100 米以下。参见 8.1 节的整定例程。 7> 零序电流自产：该控制字设定为“1”，表示零序电流自产；设定为“0”，表示零序电流外加（由端子 119～120 引入）。出厂默认值为“0”。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 定值名称 差动速断定值 比率差动起动定值 比率差动制动系数 二次谐波制动系数 差流报警门槛 过流负序电压闭锁定值 过流低电压闭锁定值 过流Ⅰ段定值 过流Ⅱ段定值 过流Ⅲ段定值 过流Ⅳ段定值 过流反时限段定值 过流加速段定值 14 过负荷保护定值 15 16 17 18 19 20 零序过流Ⅰ段定值 零序过流Ⅱ段定值 零序过流Ⅲ段定值 零序反时限段定值 零序过流加速段定值 零序过压定值 142 缩写 Icdsd Icdqd Kbl Kxb Ibj U2zd Ulzd I1zd I2zd I3zd I4zd Ifsxzd Ijszd 整定范围 3～14Ie 0.3～1.5Ie 0.3～0.75 0.1～0.30 0.05～0.2Ie 2～20V 50～90V 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～20In 整定步长 0.01Ie 0.01Ie 0.01 0.01 0.01 0.01V 0.01V 0.01A 0.01A 0.01A 0.01A 0.01A 0.01A Igfh 0.1In～3In 0.01A I01zd I02zd I03zd I0fsxzd I0jszd U0zd 0.02A～12A 0.02A～12A 0.02A～12A 0.02A～12A 0.02A～12A 20～200V 0.01A 0.01A 0.01A 0.01A 0.01A 0.01V 备注 单位是 Ie 单位是 Ie 按相电压整定 按线电压整定 可单独出口 参见 5.4 节 零序自产时 整定范围为 0.1In～20In 外引 3U0 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 序号 定值名称 缩写 整定范围 整定步长 备注 21 过流Ⅰ段时间 T1 0～100S 0.01S 22 过流Ⅱ段时间 T2 0～100S 0.01S 23 过流Ⅲ段时间 T3 0～100S 0.01S 24 过流Ⅳ段时间 T4 0～100S 0.01S 25 过流反时限段时间 Tfsx 0～100S 0.01S 26 过流加速时间 Tjs 0～100S 0.01S 27 过负荷时间 Tgfh 0～100S 0.01S 28 零序过流Ⅰ段时间 T01 0～100S 0.01S 29 零序过流Ⅱ段时间 T02 0～100S 0.01S 30 零序过流Ⅲ段时间 T03 0～100S 0.01S 31 零流反时限段时间 T0fsx 0～100S 0.01S 32 零序过流加速时间 T0js 0～100S 0.01S 33 零序过压时间 Tu0 0～100S 0.01S 34 非电量 1 报警/跳闸时间 Tfdl1 0～100S 0.01S 35 非电量 2 报警/跳闸时间 Tfdl2 0～100S 0.01S 36 非电量 3 报警/跳闸时间 Tfdl3 0～600S 0.01S 37 非电量 4 报警/跳闸时间 Tfdl4 0～600S 0.01S 38 非电量 5 报警/跳闸时间 Tfdl5 0～600S 0.01S 39 过流反时限特性 FSXTX 1～3 1 40 零流反时限特性 L0FSXTX 1～3 1 41 跳闸出口 1 Ck1 42 跳闸出口 2 Ck2 43 跳闸出口 3 Ck3 44 跳闸出口 4 Ck4 00000-FFFFF 整定方法见 3.8 节 45 跳闸出口 5 Ck5 46 跳闸出口 6 Ck6 47 跳闸出口 7 Ck7 48 跳闸出口 8 Ck8 49 跳闸出口 9 Ck9 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 * 1 差动速断投入 CDSD 0/1 * 2 比率差动投入 BLCD 0/1 3 CT 断线闭锁比率差动 DXBS 0/1 * 4 过流Ⅰ段投入 GL1 0/1 5 过流Ⅰ段经复压 UBL1 0/1 6 过流Ⅰ段经方向 FBL1 0/1 7 过流Ⅰ段投正方向 FBL1P 0/1 * 8 过流Ⅱ段投入 GL2 0/1 9 过流Ⅱ段经复压 UBL2 0/1 10 过流Ⅱ段经方向 FBL2 0/1 11 过流Ⅱ段投正方向 FBL2P 0/1 * 12 过流Ⅲ段投入 GL3 0/1 13 过流Ⅲ段经复压 UBL3 0/1 14 过流Ⅲ段经方向 FBL3 0/1 15 过流Ⅲ段投正方向 FBL3P 0/1 * 16 过流Ⅳ段投入 GL4 0/1 * 17 过流反时限投入 FSX 0/1 143 NARI-RELAYS 序号 * 18 19 * 20 21 22 23 * 24 25 26 * 27 28 29 * 30 * 31 * 32 * 33 * 34 * 35 * 36 * 37 * 38 RCS-9618CS 线变组光纤差动保护装置说明书 定值名称 过流加速段投入 过流加速经复压闭锁 过负荷投入 PT 断线检测投入 PT 断线退保护 过流经对侧复压闭锁 零序过流Ⅰ段投入 零序过流Ⅰ段经方向 零序过流Ⅰ段投正方向 零序过流Ⅱ段投入 零序过流Ⅱ段经方向 零序过流Ⅱ段投正方向 零序过流Ⅲ段投入 零流反时限投入 零流加速段投入 零序过压投入 非电量 1 跳闸投入 非电量 2 跳闸投入 非电量 3 跳闸投入 非电量 4 跳闸投入 非电量 5 跳闸投入 缩写 GLJS UBLjs GFH PTDX TUL UBL_OPP L01 0FBL1 0FBL1P L02 0FBL2 0FBL2P L03 L0FSX L0JS U0 FDL1 FDL2 FDL3 FDL4 FDL5 整定范围 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 整定步长 备注 0：报警 1：跳闸 0：退闭锁条件 1：退保护 0：报警 1：跳闸 0：报警 0：报警 0：报警 0：报警 0：报警 0：报警 1：跳闸 1：跳闸 1：跳闸 1：跳闸 1：跳闸 1：跳闸 相关说明： 1> 在整定定值前必须先整定保护定值区号。 2> 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护、过流负序电压闭锁定值）则整 定为上限值；如是欠量继电器（比如过流低电压闭锁定值）则整定为下限值；时间整定为 100 秒，功能 控制字退出，硬压板打开。 3> 速断保护、加速保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保护中一百毫 秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击电流，对于零序速断、零序加速保 护还存在断路器三相不同期合闸产生的零序电流的冲击。 4> 保护定值中控制字标*表示该控制字有对应的软压板。软压板可就地修改或通过后台修改或遥控投退。 5> 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有效时才投入相应保护元 件，否则退出该保护元件。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 144 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 备注 出厂时设为“01” NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 11 12 13 14 15 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 0～255 0～255 1 1～2 1～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 1：通用 103 规约 1：专用 103 规约 2：Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：全站的装置地址必须唯一。 3> 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6> 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 名称 弹簧未储能报警延时 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 521～522 定义为 2#遥跳出口 523～524 定义为 2#遥合出口 525～526 定义为 3#遥跳出口 527～528 定义为 3#遥合出口 529～530 定义为过负荷报警出口 整定范围 0～30.0s 0～99.0s 0～99.0s 0～99.0s 0～99.0s 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 出厂设定值 15.0s 0.4s 0.4s 0.4s 0.4s 1 0 0 0 1 0 0 0 0 0 备注 参见说明 宜投入 仅当相应出口 在保护定值中 未使用时才有 效 145 NARI-RELAYS RCS-9618CS 线变组光纤差动保护装置说明书 相关说明： 1> 若现场不需要本装置的操作回路(SWI)，则装置无法由内部采集到位置信号。此时可根据需要将端子 306～ 308 定义成这些信号的引入端(端子 306～308 若未被定义成断路器位置信号，即相应控制字为 0 时，其作 普通遥信用)。以下是这些信号的引入原则： a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若希望装置提供事故总信号(就地显示、通讯上送)，需将外部 KKJ 信号引至端子 308。 b) TWJ 引入原则： 若装置使用过流加速功能、零序加速功能或者希望装置提供事故总信号，则需将外部 TWJ 引至端子 306， 同时将“306 定义为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)，宜将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 2> YK 引入原则： 3> 若现场使用遥控功能或者需要通过后台修改软压板，务必将遥控允许信号引至端子 309，同时将“309 定 义为 YK” 整成 1。 4> 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 5> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其他情况下整成 1。 6> BO 板上跳闸出口 5～9 在保护定值中没有使用时(出口矩阵整成 0)，可以通过辅助参数将其整定成遥控出 口或者过负荷报警出口。注意，跳线可能有变动(参见 4.3.3 节)。 146 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 第七章 RCS-9621CS 站用变保护测控装置说明书 1．概述 1.1 应用范围 RCS-9621CS 适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中站 用变或接地变的保护测控装置。可以组屏安装，也可就地安装到开关柜。 1.2 保护配置和功能 1.2.1 保护配置 1）三段复合电压闭锁过流保护。 2）高压侧正序反时限保护； 3）过负荷报警； 4）两段定时限负序过流保护，其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护； 5）高压侧接地保护：三段定时限零序过流保护（其中零序Ⅰ段两时限，零序Ⅲ段 可整定为报警或跳闸）；零序过压保护；支持网络小电流接地选线； 6）低压侧接地保护：三段定时限零序过流保护；零序反时限保护。 7）低电压保护； 8）非电量保护：非电量保护：重瓦斯跳闸、轻瓦斯报警、超温跳闸或报警、一路 备用非电量跳闸、一路备用非电量跳闸或报警。 9）独立的操作回路及故障录波。 1.2.2 测控功能 1）17 路自定义遥信开入。 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量。 4）事件 SOE 记录等。 1.2.3 保护信息功能 1）装置描述的远方查看。 2）系统定值的远方查看。 3）保护定值和区号的远方查看、修改功能。 4）软压板状态的远方查看、投退、遥控功能。 5）装置保护开入状态的远方查看。 6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7）远方对装置信号复归。 8）故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 147 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 1.3 性能特征 l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波时间 最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏安 装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 耗 交流电压： 交流电流： 148 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) NARI-RELAYS 直 RCS-9621CS 站用变保护测控装置说明书 流： 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 5％ 0～100S 时间定值×1％＋35ms 2.3.2 高压侧零序电流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A < 5％ 0～100S 时间定值×1％＋35ms 2.3.3 低压侧零序电流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 5％ 0～100S 时间定值×1％＋35ms 2.3.4 低电压保护 电压定值范围： 电压定值误差： 时间定值范围： 时间误差： 2～70V < 5％ 0～100S 时间定值×1％＋35ms 2.3.5 遥信开入 分辨率 信号输入方式： <1ms 无源接点 2.3.6 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.7 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 149 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 2.3.8 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.9 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 过流保护 本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。各段可独 立选择是否经复压(负序电压和低电压)闭锁。在母线 PT 断线时可通过控制字“PT 断线 退电流保护”选择是退出该电流保护的复压闭锁以变成纯过流保护，还是将该电流保护 直接退出。此处所指的“电流保护”是指那些投了复压闭锁的电流保护。没有投复压闭 锁的电流保护不受此控制字影响。 3.2 正序反时限保护 本装置将高压侧 A、B、C 三相电流或 A、C 相电流经正序电流滤过器滤出正序电流， 作为反时限保护的动作量。本装置共集成了 4 种特性的正序反时限保护，用户可根据需 要选择任何一种特性的正序反时限保护。正序反时限保护特性在装置定值菜单中定值项 “正序反时限特性”。 特性 1、2、3 采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966） 规定的三个标准特性方程，分别列举如下： 0.14 特性1（一般反时限）： t= tp (I I p ) 0.02 − 1 特性2（非常反时限）： t= 13.5 tp (I I p ) − 1 特性3（极端反时限）： t= 80 tp (I I p ) 2 − 1 特性 4 采用以下特性方程： t= 1 tp (I I p ) − 1.05 2 2 以上方程式中，I 为正序电流；t 为动作时间；Ip 为电流基准值，取正序反时限保 护基准值 I1fzd；tp 为时间常数，取正序反时限时间常数 T1fzd。 150 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 由于正序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感器的情 况，必须将装置系统参数菜单中定值项“两相式保护 CT”整定为“1”。 3.3 两段定时限负序过流保护 其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护。 由于负序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感器的情 况，必须将装置系统参数菜单中定值项“两相式保护 CT”整定为“1”。 3.4 高压侧接地保护 装置应用于不接地或小电流接地系统中，在系统中发生接地故障时，其接地故障点 零序电流基本为电容电流，且幅值很小，用零序过流继电器来检测接地故障很难保证其 选择性。由于各装置通过网络互联，信息可以共享，故 RCS-9000 综合自动化系统采用 网络小电流接地选线的方法来获得接地间隔，并通过网络下达接地试跳命令来进一步确 定接地间隔。 零序过压保护跳闸可通过控制字选择是否投入。 如果使用网络接地选线功能，则零序电压取自装置自产的零序电压进行判别是否发 出接地报警信号。 在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设 置三段零序过流保护来作为母线接地故障的后备保护 3.5 低压侧接地保护 装置中设置三段零序过流保护与零序反时限保护来作为低压侧接地保护。本装置共 集成了 4 种特性的零序反时限保护，用户可根据需要选择任何一种特性的零序反时限保 护。零序反时限保护特性在定值菜单中“低压侧零序反时限特性”整定，其反时限特性 和整定方式同正序反时限。 3.6 低电压保护 三个相间电压均小于低电压保护定值，时间超过整定时间时，低电压保护动作。低 电压保护经 TWJ 位置闭锁。装置能自动识别三相 PT 断线，并及时闭锁低电压保护。 3.7 非电量保护 装置设置重瓦斯跳闸、轻瓦斯报警、超温报警或跳闸、一路备用非电量跳闸、一路 备用非电量报警或跳闸。 3.8 跳闸逻辑矩阵 本装置各保护跳闸逻辑采用定值整定方式， 即哪个保护动作， 跳何开关可以按需 要自由整定。RCS-9621CS 共有四组出口跳闸继电器：跳闸出口 1、跳闸出口 2、跳闸出 口 3、跳闸出口 4。 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则可 得到跳闸方式。 例如：过流Ⅰ段要动作于跳闸出口 1，则在过流Ⅰ段所在列，跳闸出口 1 所在行的 交叉处置 1；否则，置 0。过流Ⅱ段跳动作于出口跳闸出口 3，则在过流Ⅱ段所在列，跳 闸出口 3 所在行的交叉处置 1；否则，置 0。 151 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 如此，在跳闸出口 1、跳闸出口 2、跳闸出口 3、跳闸出口 4 各行分别得到一个 19 位二进制位串： 跳闸出口 1=1111111111111111111 跳闸出口 2=0000000000000000000 跳闸出口 3=0000000000000000000 跳闸出口 4=0000000000000000000 在保护定值菜单中的跳闸出口 1、跳闸出口 2、跳闸出口 3、跳闸出口 4 各项输入以 上二进制位串，即可完成跳闸方式的整定。 跳闸矩阵如下： 位 数 保护动作元件 跳闸出口 跳闸出口 1 1 9 1 8 1 7 1 6 1 5 非 电 量 2 跳 闸 非 电 量 1 跳 闸 重 低 超 瓦 电 温 斯 压 跳 跳 保 闸 闸 护 1 4 低 压 零 序 反 时 限 1 3 1 2 1 1 1 0 0 9 0 8 0 7 0 6 0 5 低 压 零 序 Ⅲ 段 低 压 零 序 Ⅱ 段 低 压 零 序 Ⅰ 段 零 序 电 压 零 序 过 流 Ⅲ 段 零 序 过 流 Ⅱ 段 零 序 过 流 Ⅰ 段 负 序 Ⅱ 段 正 负 过 过 过 序 序 流 流 流 反 Ⅰ Ⅲ Ⅱ Ⅰ 时 段 段 段 段 限 1 0 0 0 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 跳闸出口 2 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 3 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 4 0 0 0 0 0 0 0 0 0 0 0 0 0 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 0 4 1 0 0 0 0 3 1 0 0 0 0 2 1 0 0 0 0 1 1 0 0 0 3.9 装置自检 当装置检测到本身硬件故障，发出装置故障闭锁信号（BSJ 继电器返回），同时闭 锁装置。硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、 CPLD 故障。 3.10 装置运行告警 当装置检测到下列件状况时，发出运行异常信号（BJJ 继电器动作）： TWJ 异常、频率异常、PT 断线、控制回路断线、过负荷报警、零序过流报警、弹簧 未储能、CT 断线报警、接地报警、轻瓦斯报警、超温报警、非电量 2 报警 3.11 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸操作，正常遥控合闸操作，接地选线遥控跳合 闸操作。 遥测量包括 IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个模拟量。通过积分计算得出有功电度、无功电度。所有这些量都在当地实时计算，实 时累加，精度达到 0.5 级。 遥信量主要有：17 路遥信开入，并作事件顺序记录。遥信分辨率小于 1ms。 152 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 3.12 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 3.13 逻辑框图 153 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 4．硬件原理说明 4.1 装置整体结构 本小节所列的硬件图(即下图)对应于 RCS-9621CS 的标准配置，如果需要更多的出 口或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 154 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 SWI PWR AI 155 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 4.3 装置接线端子与说明 本小节所列的背板端子图(即下图)对应于 RCS-9621CS 的标准配置，如果需要更多的出 口或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 156 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。 IA、IB、IC 为保护用三相电流输入。 I0 为零序电流输入。其既可作零序过流保护（报警或跳闸）用，也可作小电流接地 选线用。当零序电流作小电流接地选线用时要求从专用零序电流互感器输入。 I0L 为低压侧（380V 侧）零序电流保护输入。 Iam、Icm 为测量用电流，需从专用测量 CT 输入，以保证遥测量有足够的精度。 UA、UB、UC 输入在本装置中作为保护和测量共用，其与 IA、IC 一起计算形成本线 路的 P、Q、COSф、Kwh、Kvarh。若无相应的母线 PT 或者本装置所使用的功能不涉及电 压，则 UA、UB、UC 可不接。为防止装置发 PT 断线信号，只需将保护定值中“PT 断线检 测” 控制字退出。 U0 在本装置中作为高压侧母线开口三角电压输入，用做零序过压保护和零序电压测 量。 本装置自产 3U0，用于接地报警判断。 4.3.2 背板接线说明 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合和选 线。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口和保护合闸出口的公共 端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为空端子。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口，可经压板接至端子 409。 端子 415 为跳闸出口 4，这付接点可经过跳闸矩阵定值整定成为保护跳闸接点，与 保护跳闸出口 414 共用控制正电源 402。 端子 416 接断路器跳闸线圈。 端子 417 为合位继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（默认是非保持）。 端子 425 对应保护合闸信号输出，可经跳线选择是否保持（默认是非保持）。 端子 426 对应控制回路断线输出。 端子 427～430 对应跳闸出口 2 和跳闸出口 3 输出空接点，这两付接点可经过跳闸 矩阵定值整定成为保护跳闸空接点。 157 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与变电站地网可靠联 结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为开入电源负输入端。 端子 306～330 为遥信开入输入端，其中 306～320 为普通遥信输入端。 端子 323 为轻瓦斯报警开入。 端子 324 为备用非电量 2 开入。 端子 325 为备用非电量 1 开入。 端子 326 为超温非电量开入。 端子 327 为重瓦斯跳闸开入。 端子 328 为弹簧未储能开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接差分电平或 IRIG-B 对时信号。 端子 210～212 为打印口。 端子 101～104 为母线电压输入，星形接法。 端子 105～106 为母线零序电压输入。 端子 111～112 为低压侧零序电流输入。 端子 113～114 为 A 相电流输入。 端子 115～116 为 B 相电流输入。 端子 117～118 为 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 在装置内部已经通过位置监视回路、KKJ 回路、遥控回路(涉及端子 401、420)采集 到 TWJ、HWJ、KKJ 以及遥控投入信号(YK)。这些信号参与相关的保护功能和远动功能， 并可就地记录和上传。 有时现场操作机构不需跳合闸保持回路或者现场使用的是外部操作回路的跳合闸 保持回路，只需本装置提供跳合闸出口和遥控出口。此时位置监视回路、跳合闸保持回 路、KKJ 回路和遥控回路均不接。相应的，位置信号和遥控投入信号也无法再内部产生。 为了引入这些信号，装置设置了辅助参数。通过辅助参数的整定可以将端子 306～ 309 定义成位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)入口(参见 5.4 节)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 158 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 4.3.3 跳线说明 插件名称 跳线名称 出厂默认 描述 JP2 不跳(禁止下载程序) 和程序下载相关 JP3 不跳(禁止下载程序) 和程序下载相关 T4 1－2 T5 1－2 A－A’ 断开(421～424 为瞬动接点) 希望 421～424 为保持接点时，将其短接 B－B’ 断开 (421～425 为瞬动接点) 希望 421～425 为保持接点时，将其短接 C－C’ 断开 (本插件具备防跳功能) 希望取消本插件的防跳功能时，将其短接 S1－S1’ 断开(合闸压力低时闭锁合闸) 希望取消合闸压力闭锁功能时，将其短接 S2－S2’ 断开 (本插件具备防跳功能) 希望取消本插件的防跳功能时，将其短接 S3－S3’ 断开 (跳闸压力低时闭锁跳闸) 希望取消跳闸压力闭锁功能时，将其短接 JP1 1－2 CPU 插件 SWI 插件 SWI 插件 （带压力） BO 插件 “跳闸出口 2”跳 1－2 为经起动继电器 开放；跳 2－3 为不经起动继电器开放 “跳闸出口 3”跳 1－2 为经起动继电器 开放；跳 2－3 为不经起动继电器开放 注：SWI 插件和 BO 插件用于选配方式，参见附录(8.1、8.2 节)。 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 高压零序 CT 额定一次 高压零序 CT 额定二次 低压零序 CT 额定一次 低压零序 CT 额定二次 母线 PT 额定一次值 母线 PT 额定二次值 两相式保护 CT 主画面显示一次值 电度显示一次值 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～9999A 1A/5A 0～9999A 1A/5A 0～110.0KV 100V 0/1 0/1 0/1 备注 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 0：三相 CT 1：两相 CT 159 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 相关说明： 1) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入装置参数整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键后再按“复位”键即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 2) CT 额定一次值、CT 额定二次值、零序 CT 额定一次值、零序 CT 额定二次值、母线 PT 额定一次值、母线 PT 额定二次值：这些定值项需要用户根据实际情况整定，若相应的交流量没有接入则该相可以不整定。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 160 定值名称 负序电压闭锁定值 低电压闭锁定值 Ⅰ段过流定值 Ⅱ段过流定值 Ⅲ段过流定值 正序反时限保护基准值 过负荷报警定值 负序过流Ⅰ段定值 负序过流Ⅱ段定值 零序过流Ⅰ段定值 零序过流Ⅱ段定值 零序过流Ⅲ段定值 零序过压定值 低压零序过流Ⅰ段定值 低压零序过流Ⅱ段定值 低压零序过流Ⅲ段定值 低压零序反时限基准值 低电压保护定值 过流Ⅰ段时间 过流Ⅱ段时间 过流Ⅲ段时间 正序反时限时间常数 过负荷报警时间 负序过流Ⅰ段时间 负序过流Ⅱ段时间 零序过流Ⅰ段时间 零序过流Ⅱ段时间 零序过流Ⅲ段时间 零序过压保护时间 低压零序过流Ⅰ段时间 低压零序过流Ⅱ段时间 低压零序过流Ⅲ段时间 零序反时限时间常数 低电压保护时间 非电量 2 保护时间 正序反时限特性 定值 U2zd Ulzd Izd1 Izd2 Izd3 Ifzd Igfh I2zd1 I2zd2 I0zd1 I0zd2 I0zd3 U0zd I0Lzd1 I0Lzd2 I0Lzd3 I0Lfzd Udyzd Tzd1 Tzd2 Tzd3 TFzd Tgfh T2zd1 T2zd2 T0zd11 T0zd2 T0zd4 TU0zd T0Lzd1 T0Lzd2 T0Lzd3 T0LFzd Tdyzd Tfdl2 I1fsx 整定范围 0～57V 2～120V 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～3In 0.1In～3In 0.1In～20In 0.1In～20In 0.02A～12A 0.02A～12A 0.02A～12A 2～160V 0.1In～20In 0.1In～20In 0.1In～20In 0.1In～2In 2～100V 0～100S 0～100S 0～100S 0～600S 0～100S 0.05～100S 0.05～100S 0～100S 0～100S 0～100S 0～100S 0～100S 0～100S 0～100S 0～100S 0～100S 0～100M 1～4 整定步长 0.01 V 0.01 V 0.01 A 0.01 A 0.01 A 0.01 A 0.01 A 0.01 A 0.01 A 0.01 A 0.01 A 0.01 A 0.01 V 0.01 A 0.01 A 0.01 A 0.01 A 0.01 V 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01M 1 备注 按相电压整定 按线电压整定 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 37 低压侧零序反时限特性 I0Lfsx 1～4 1 38 跳闸出口 1 Ckzt1 1 跳闸出口 1 组态 39 跳闸出口 2 Ckzt2 1 跳闸出口 2 组态 40 跳闸出口 3 Ckzt3 1 跳闸出口 3 组态 41 跳闸出口 4 Ckzt4 1 跳闸出口 4 组态 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1* 过流Ⅰ段投入 GL1 0/1 2* 过流Ⅱ段投入 GL2 0/1 3* 过流Ⅲ段投入 GL3 0/1 4 过流Ⅰ段经复压闭锁 UBL1 0/1 5 过流Ⅱ段经复压闭锁 UBL2 0/1 6 过流Ⅲ段经复压闭锁 UBL3 0/1 7 PT 断线检测 PTDX 0/1 8 PT 断线退电流保护 PTDXBS 0/1 9* 投正序反时限保护 I1FSX 0/1 10 过负荷报警投入 GFH 0/1 11* 负序过流Ⅰ段投入 FGL1 0/1 12* 负序过流Ⅱ段投入 FGL2 0/1 13* 零序过流Ⅰ段投入 I011 0/1 14* 零序过流Ⅱ段投入 I02 0/1 15* 零序Ⅲ段跳闸投入 I03 0/1 1：跳闸； 0：报警 16* 零序过压跳闸投入 U0 0/1 17* 低压零序Ⅰ段投入 I0L1 0/1 18* 低压零序Ⅱ段投入 I0L2 0/1 19* 低压零序Ⅲ段投入 I0L3 0/1 20* 投低压零序反时限 I0LFSX 0/1 21* 低电压保护投入 DY 0/1 22* 投重瓦斯跳闸 ZWS 0/1 24* 投超温跳闸 CWTZ 0/1 1：跳闸； 0：报警 23* 投非电量 1 跳闸 FDL1 0/1 25* 投非电量 2 跳闸 FDL2 0/1 1：跳闸； 0：报警 相关说明： 1> 在整定定值前必须先整定保护定值区号。 2> 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定为上限值；时间整定为 100 秒，功能控制字退出，硬压板打开。 3> 速断保护、加速保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保护中一百毫 秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击电流，对于零序速断，还存在断路 器三相不同期合闸产生的零序电流的冲击。 4> 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台(可遥控)投退；可通过菜单将 软压板内容全部初始化成“1”。 5> 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均为"1"时才投入相应保护元 件，否则退出该保护元件。 6> 4 个跳闸出口组态定值，19 位对应 19 个动作元件，“1”表示该元件跳闸驱动该出口。 161 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 0～2 15 串口 2 通讯规约 0～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 1：通用 103 规约 0：不用 1：专用 103 规约 2: Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：全站的装置地址必须唯一。 3> 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6> 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 3 4 5 6 7 162 名称 弹簧未储能报警延时 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 整定范围 0～30.0s 0～99.9s 0～99.9s 0～99.9s 0～99.9s 0/1 0/1 出厂设定值 15.0s 0.4s 0.4s 0.4s 0.4s 1 0 备注 参见说明 NARI-RELAYS 8 9 10 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK RCS-9621CS 站用变保护测控装置说明书 0/1 0/1 0/1 0 0 0 相关说明： 1> 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、遥控合闸出口 401～412、遥控 跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接，420 端子亦 悬空，这种情况装置无法通过内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的引入 端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信用)。以 下是这些信号的引入原则： a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输出)， 需将外部 KKJ 信号引至端子 308。 b) TWJ 引入原则： 若装置使用非电量功能、低电压保护或者希望装置提供事故总信号，则必须将外部 TWJ 引至端子 306，同 时将“306 定义为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)或者接地选线功能，宜将外部 TWJ 引至端子 306，同时将“306 定义 为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 d) YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，必须从端子 309 引入 YK 信号，同时 将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 和 HWJ 输入(不论是内部采集还是外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其它情况下整成 1。 4> 若现场使用选配插件(SWI 或者 BO)，亦需考虑是否要由外部引入断路器位置信号或者遥控投入信号。参见 6.1.3、6.2.3、6.3 节。 5> 第一组遥控固定对应本开关。标准配置仅提供一组遥控，第二组和第三组遥控仅当选用 BO 选配插件时才提 供。参见 6.1、6.2 节。 6．附录 6.1 插件选配方式 1 本装置的标准配置(参见 4.1 和 4.3 节)只提供一组遥跳/遥合出口，而有些现场需 要多组遥控；标准配置中的操作回路亦不提供与压力机构配合的接口。为了适应这些情 况，装置提供如下出口插件(BO)和带压力接口的操作回路插件作为选配。 163 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 6.1.1 选配插件硬件图 RCS-9621CS硬件图 415 TWJ 416 TYJ 417 HYJ 418 控制回路断线 跳闸压力低 TWJ 420 HWJ 421 423 HWJ 424 TWJ 至合闸线圈 TBJV HYJ TBJ TBJV 跳闸位置 2 TBJV 410 手动合闸入口 位 置 信 号 位置公共 2 手动跳闸入口 保护跳闸入口 411 KKJ 409 TYJ 合闸位置 2 426 至TWJ负端 406 HBJ 408 保护合闸入口 合闸位置 1 TBJ 404 TBJ 跳闸位置3 至跳闸线圈 405 至HWJ负端 HWJ 427 3秒 428 合闸压力低入口 事故总信号 压力异常入口 429 KKJ TWJ HBJ 跳闸位置 1 425 TWJ 407 遥 信 位置公共 1 422 TWJ 403 控制电源 220V- 控制电源220V+ 合闸压力低 419 KKJ 401 遥信公共 HWJ 合后位置 430 跳闸压力低入口 412 HYJ 414 413 TYJ 305 BSJ 遥信开入 1 501 307 遥信开入 2 503 BJJ 504 308 遥信开入 3 201 505 506 309 遥信开入 4 202 TXJ 310 遥信开入 5 203 遥信开入 6 204 311 312 485A 485B 遥信开入 7 205 313 遥信开入 8 206 314 遥信开入 9 207 315 遥信开入10 316 遥信开入11 317 318 319 320 321 322 323 324 325 326 327 328 329 330 164 光耦公共负 306 遥信开入12 遥信开入13 211 遥信开入14 212 303 遥信开入17 304 510 511 BYTJ 512 信号地 513 YTJ 514 SYN + 515 YHJ 516 517 YTJ2 518 信号地 519 YHJ2 520 RTS 521 YTJ3 522 523 YHJ3 524 525 BYTJ 526 527 BYTJ 528 529 BHDZ 530 对 时 打 印 TXD 信号地 遥信开入15 遥信开入16 BTJ SYN - 210 装 直流电源 + 置 电 直流电源 源 轻瓦斯报警 跳闸保持信号 508 509 485B 209 装置闭锁 装置异常 507 信号地 串 口 通 485A 讯 208 开 入 量 采 入 502 保护跳闸出口 跳闸出口4 遥控跳闸 遥控合闸 遥控跳闸 2 遥控合闸 2 遥控跳闸 3 遥控合闸 3 跳闸出口 2 跳闸出口 3 保护动作 非电量2 非电量1 超温跳闸/ 报警 重瓦斯跳闸 弹簧未储能 信号复归 装置检修 101 102 103 104 U U U A B C Un 母线电压 105 106 111 112 113 114 U0 U0n I0L I0L' IA IA' 零序电压 115 116 117 118 IB IB' IC IC' 保护CT 119 120 I0 121 122 123 124 I0' Iam Iam' Icm Icm' 测量CT NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 6.1.2 选配插件背板端子图 6.1.3 选配插件背板端子说明 出口插件(BO)提供 4 对跳闸、3 对遥控接点，以及信号接点(包括装置闭锁信号、装 置报警信号、跳闸保持信号和合闸保持信号)。出口插件(BO)的 JP1 跳线跳 1－2。 操作回路插件(SWI)和标准配置中的 SWI 相比增加了压力异常输入接口，增加了断 路器位置输出接口。SWI 插件亦自带防跳功能。 出口插件(BO)和操作回路插件(SWI)各端子的定义如下： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 165 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 507～508 对应合闸保持信号输出接点。 端子 509～510 对应保护跳闸出口接点，这付接点可经过跳闸矩阵定值整定成为保 护跳闸空接点。 端子 511～512 对应跳闸出口 4 接点，这付接点可经过跳闸矩阵定值整定成为保护 跳闸空接点。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应第二组遥控跳闸出口接点。 端子 519～520 对应第二组遥控合闸出口接点。 端子 521～522 对应第三组遥控跳闸出口接点。 端子 523～524 对应第三组遥控合闸出口接点。 端子 525～526 对应保护跳闸出口 2 接点，这付接点可经过跳闸矩阵定值整定成为 保护跳闸空接点。 端子 527～528 对应保护跳闸出口 3 接点，这付接点可经过跳闸矩阵定值整定成为 保护跳闸空接点。 端子 529～530 为保护动作瞬动接点。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 端子 429～430 为合后位置 (KKJ)输出空接点。 166 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 端子 301～124 的定义同本装置的标准配置，参见 4.3.2 节。 所有使用本出口插件(BO)和操作回路插件(SWI)的装置，都必须从端子 309 引入遥 控投入信号，同时在辅助参数中进行相关整定，参见 5.4 节。 6.2 插件选配方式 2 有些场合不需要本装置配备操作回路，只需装置提供多路跳合闸接点。此时可以只 配置出口插件(BO)，操作回路(SWI)不配(即此位置留空)。 6.2.1 选配插件硬件图 167 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 6.2.2 选配插件背板端子图 6.2.3 选配插件背板端子说明 各端子的定义说明见 8.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 需要注意的是此时除了需要由端子 309 引入遥控投入信号外，还需由端子 306～308 引入断路器位置信号(TWJ、HWJ、KKJ)，同时在辅助参数中进行相关整定，参见 5.4 节。 168 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 如果现场不需要本装置配备操作回路，同时只需一路跳合闸接点和一路遥控接点。 此时亦可采用标准配置的 SWI 插件，再由端子 306～309 引入位置信号和遥控投入信号， 参见 4.1、4.3 和 5.4 节。 6.3 插件选配方式 3(KZ 方式) 有些场合在装置标准配置时跳闸节点数量不够，需提供多路跳闸接点。此时可以配 置出口插件(BO)，操作回路插件(SWI)。 169 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 6.3.1 选配插件硬件图 RCS-9621CS硬件图 402 427 B T2 420 控制电源220V- 控制电源220V+ 419 跳闸 出口2 428 429 跳闸 出口3 430 B T3 406 KKJ 合后 位置 (KKJ) 407 KKJ TWJ 3秒 HBJ TBJV TBJ 信号公共 YHJ 412 413 装置闭锁 远 装置报警 动 保护跳闸 信 号 424 425 TWJ HWJ 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 170 遥跳压板 411 KKJ 409 TBJ BTJ 414 保护跳闸接点 跳闸压板 416 至跳闸线圈 TBJ 控制回路 断线 426 410 YTJ 422 BTJ 遥合压板 防跳回路 TBJV TBJV 408 401 423 至合闸线圈 HBJ 事故 总信号 405 BJJ 418 接 点 输 出 404 421 BSJ 至TWJ负端 TWJ 417 至HWJ负端 HWJ 光耦公共负 501 遥信开入 1 201 遥信开入 3 202 遥信开入 4 203 遥信开入 5 204 遥信开入 6 遥信开入 7 205 遥信开入 8 206 207 遥信开入 9 遥信开入11 遥信开入12 502 装置闭锁 遥信开入 2 遥信开入10 BSJ 208 开 入 量 采 入 209 210 遥信开入13 211 遥信开入14 212 485A 485B 信号地 303 遥信开入17 串 口 通 讯 轻瓦斯报警 504 505 TXJ 506 装置异常 跳闸保持信号 508 509 BTJ 510 511 BYTJ 512 信号地 513 YTJ 514 SYN + 515 YHJ 516 517 YTJ2 518 519 YHJ 2 520 521 YTJ3 522 523 YHJ 3 524 525 B Y TJ 526 527 B Y TJ 528 529 B HDZ 530 485A 485B SYN - 对 时 信号地 RTS 打 印 TXD 保护跳闸出口 跳闸出口4 遥控跳闸 遥控合闸 遥控跳闸 2 遥控合闸 2 遥控跳闸 3 遥控合闸 3 信号地 装 直流电源+ 置 电 直流电源源 304 BJJ 507 遥信开入15 遥信开入16 503 跳闸出口 2 跳闸出口 3 保护动作 非电量 2 非电量 1 超温跳闸/ 报警 重瓦斯跳闸 弹簧未储能 信号复归 装置检修 101 102 103 104 U U UB A C Un 母线电压 105 106 111 112 113 114 U 0 U 0n I0L I0L' IA IA' 零序电压 115 116 117 1 18 119 120 IB IB' IC IC' I0 保护CT 121 122 123 124 I0' Iam Iam' Icm Icm' 测量CT NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 6.3.2 KZ 方式背板端子图 6.3.3 KZ 方式背板端子说明 SWI 板各端子的定义见 4.3.2 节，BO 板各端子的定义见 8.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 6.4 软件配合说明 选配方式和标准配置使用相同的程序。即标准的 RCS-9621CS 程序既支持标准配 置，亦支持各种选配方式。 171 NARI-RELAYS RCS-9621CS 站用变保护测控装置说明书 在选配方式下遥控投入信号必须从端子 309 引入；如果不使用装置自带的操作回路 (SWI)，还需从 306～308 引入位置信号(TWJ、HWJ、KKJ)。因而两者在辅助参数的整 定上不同，参见 5.4 节。 172 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 第八章 RCS-9628CS 母线电压保护测控装置说明书 1．概述 1.1 保护配置及功能 1.1.1 保护功能： （1）三段低电压保护（其中第三段可作为复合电压闭锁输出）； （2）母线过电压保护； （3）零序过电压保护； （4）PT 断线报警； （5）非电量保护（两路）； （6）直流电源监视报警； （7）故障录波。 1.1.2 测控功能： （1）18 路遥信开入采集、装置遥信变位、事故遥信； （2）UA、UB、UC、U0、UAB、UBC、UCA、F 共 8 个模拟量的遥测； （3）事件 SOE 等； （4）可选配 2 路 4～20mA 直流模拟量(分别对应于 UCA、U0)输出，替代变送器作为 DCS 测量接口； 1.1.3 通讯功能： （1）2 个 100Mbps 以太网口，屏蔽超五类双绞线或光纤连接； （2）2 个 RS-485 串口，1 个 RS-232 串口，其中 RS-232 串口用作打印； （3）电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约； （4）Modbus 通讯规约。 1.1.4 对时功能： （1）软件报文对时； （2）硬件脉冲对时功能（GPS 差分电平秒对时或 IRIG-B 码对时）。 1.1.5 保护信息方面的主要功能： （1）装置描述的远方查看； （2）装置参数的远方查看； （3）保护定值、区号的远方查看、修改功能； （4）保护功能软压板状态的远方查看、投退； （5）装置保护开入状态的远方查看； （6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； （7）远方对装置实现信号复归； （8）故障录波（包括波形数据上送）功能。 173 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电源： 交流电压： 频 率： 2.2.2 功 220V，110V 允许偏差 +15％, -20％ 57.7V，100V 50Hz 耗 交流电压： 直 流： ＜ 0.5VA/相 正常 ＜ 15W 跳闸 ＜ 25W 2.2.3 主要技术指标 低压保护电压定值： 时间定值： 电压定值误差: 时间定值误差: 遥测量计量等级： 遥信分辨率: SOE 分辩率: 对时精度： 信号输入方式： 2～100V 0～100S ＜ 2.5% 或 ±0.10 V ＜ 0.1%整定值+35ms 频率 0.01Hz ≤ 1ms ≤ 1ms ≤ 1ms 无源接点 2.2.4 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 174 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.2.5 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.2.6 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 模拟量输入 外部电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU 经采 样数字处理后形成各种保护继电器，并计算各种遥测量。 UA、UB、UC、UN 为母线电压输入。 U0、U0n 为母线零序电压输入。 Ux、Uxn 为进线线路 PT 的电压输入。 3.2 软件说明 3.2.1 低电压保护 装置具有三段母线低电压保护，各段电压及时间定值均可独立整定,分别设置三个 控制字控制这三段保护的投退。 UAB < Udydzi UBC < Udydzi  UCA < Udydzi t ≥ Tdyi  i = 1,2,3 当母线三个线电压均小于低压保护定值，持续时间超过整定延时,低电压保护动作。 当低压保护Ⅲ段作为复合电压闭锁接点输出时，则当低电压(三个线电压均小于低 压Ⅲ段定值)或负序电压条件（U2＞U2dz）满足时，经Ⅲ段时间定值延时相应的出口接 点动作。 装置还引入线路 PT 电压，以便相互校验识别三相 PT 断线，当控制字“PTDX 闭锁低 压保护投入”整定为 1 时，及时闭锁低电压保护。 当装置的“投 PT 检修”开入状态为 1，告警并闭锁低电压保护。 175 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 3.2.2 母线过电压保护 Umin > Ugydz  t ≥ Tgy Umin = MIN(UAB, UBC, UCA )  装置设有母线过电压保护功能。当控制字“母线过压保护投入”整定为 1，且软压 板也为 1 时，过电压保护元件动作于跳闸，整定的跳闸出口接点闭合，此时要经起动继 电器。若其控制字或软压板任意一个为 0，则过电压保护元件作为报警用（电压判据变 为最大的线电压大于母线过压保护定值），整定的跳闸出口接点闭合，但不经起动。要 注意 SWI 板相应出口的跳线。当作为报警用时，装置的报警出口（端子 428）也会动作。 3.2.3 零序过电压保护 U0 > U0dz  t ≥ T0gy 装置设有零序电压保护功能，若外接的母线零序电压大于零序过压保护定值，且持 续时间超过整定时间, 则零序过电压保护元件动作。当控制字“零序过压保护投入”整 定为 1，且软压板也为 1 时，零序过电压保护元件动作于跳闸，整定的跳闸出口接点闭 合，此时要经起动继电器。若其控制字或软压板任意一个为 0，则零序过电压保护元件 作为报警用，整定的跳闸出口接点闭合，但不经起动。要注意 SWI 板相应出口的跳线。 当作为报警用时，装置的报警出口（端子 428）也会动作。 3.2.4 非电量保护 装置设有两路非电量保护，分别设置控制字控制这两路保护的投退。若非电量开入 闭合时间超过整定时间，相应的非电量保护出口动作。 3.2.5 PT 断线判别 1) 当母线正序电压小于 30V，且线路电压大于低压保护Ⅰ段电压定值时(若线路电 压接的是相电压则将该定值×0.577)，立即闭锁低电压保护(PTDX 闭锁低压保护投入 时)、报母线 PT 三相断线，断线消失后延时 2.5 秒返回。 2) 负序电压大于 8V，延时 10 秒报母线 PT 断线，断线消失后延时 2.5 秒返回。 3.2.6 跳闸出口矩阵 本装置各保护元件跳闸出口采用整定方式，即哪个保护元件动作，其出口可以按需 整定。RCS-9628CS 最多可提供 9 组跳闸出口：跳闸出口 1（CK1“401-404”）、跳闸出口 2（CK2“405-408”）、跳闸出口 3（CK3“409-412”）、跳闸出口 4（CK4“413-416”）、跳 闸出口 5（CK5“417-420”）、跳闸出口 6（CK6“421-422”）、跳闸出口 7（CK7“423-424”）、 跳闸出口 8（CK8“501-504”）、跳闸出口 9（CK9“505-508”）。其中跳闸出口 4、5、6、 7 可由跳线选择经或不经起动继电器，若跳线选择经起动继电器，则可整定为保护跳闸 用；若跳线选择不经起动继电器，则可整定为母线过压报警和零序过压报警用。跳闸出 口 1、2、3、8、9 固定经起动继电器。 176 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 跳闸出口矩阵整定说明如下： 位数 8 7 6 5 4 3 2 1 0 元件 U0 UGY U0 UGY FDL2 FDL1 DY3 DY2 DY1 出口 告警 告警 跳闸 跳闸 CK1 X X 0 0 0 0 0 1 1 CK2 X X 0 0 0 0 0 1 0 CK3 X X 0 0 0 0 1 0 0 CK4 0 0 0 0 0 1 0 0 0 CK5 0 0 0 0 1 0 0 0 0 CK6 1 0 0 0 0 0 0 0 0 CK7 0 1 0 0 0 0 0 0 0 CK8 X X 0 0 0 0 0 0 0 CK9 X X 0 0 0 0 0 0 0 上表中，行表示保护元件，列表示该保护元件动作的出口继电器，“X”表示无效。 整定方法：在保护元件与要动作的出口继电器的空格处填 1,其它空格填 0，则可得到跳 闸出口方式。 以上表的 CK1 整定为例：DY1 要动作于跳闸出口 1，则在 DY1 所在列，CK1 所在行的 交叉处置 1。DY2 也要动作于跳闸出口 1，则在 DY2 所在列，CK1 所在行的交叉处置 1。 这样在 CK1 行可得到二进制位串：CK1=000000011。若某一组出口不用，如 CK8 不用， 则可以全整为 0，即：CK8=000000000。 在保护定值菜单中的 CK1，CK2，CK3，CK4，CK5，CK6，CK7，CK8，CK9 各项输入二 进制位串，即可完成跳闸出口的整定。 3.2.7 装置闭锁和告警 当 CPU 检测到本身硬件故障时，发出装置报警信号同时闭锁整套保护。硬件故障包 括：RAM 出错，EPROM 出错，定值出错，电源故障。 当装置检测出如下问题，发出运行异常报警： 1） 母线 PT（三相）断线； 2） 当系统频率低于 49.5HZ，经 10 秒延时报频率异常； 3） 当整定控制字 XCWZ=1，且无小车位置开入时，经 400ms 延时报小车位置异常； 4） 当母线过压保护和零序过压保护的控制字或软压板为 0 时，母线过压或零序 过压。 3.2.8 遥测、遥信功能 遥测量主要有：UA、UB、UC、U0、UAB、UBC、UCA、F。所有这些量都在当地实时计 算，且计算完全不依赖于网络，精度达到 0.5 级。 遥信量主要有：18 路遥信开入、变位遥信及事故遥信，并作事件顺序记录，遥信分 辨率小于 1ms。 3.2.9 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 177 NARI-RELAYS 4．硬件原理说明 4.1 装置背板端子 178 RCS-9628CS 母线电压保护测控装置说明书 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 4.2 装置背板端子说明 端子 401～402、403～404 为跳闸出口 1（CK1）。 端子 405～406、407～408 为跳闸出口 2（CK2）。 端子 409～410、411～412 为跳闸出口 3（CK3）。 端子 413～414、415～416 为跳闸出口 4（CK4）。 端子 417～418、419～420 为跳闸出口 5（CK5）。 端子 421～422 为跳闸出口 6（CK6）。 端子 423～424 为跳闸出口 7（CK7）。 端子 426～429 为中央信号输出，分别为：装置闭锁（可监视直流失电，常闭接点）， 装置报警，保护跳闸。当开关柜保护单元与监控单元必须独立配置时该信号输出与监控 单元的遥信单元相接口，用来反映保护测控装置的基本运行情况。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与现场地网可靠联结。 端子 303 为装置电源正输入端。 端子 304 为装置电源负输入端。 端子 305 为开入电源负输入端。 端子 306～323 为遥信开入输入端。 端子 324～325 为两路非电量开入。 端子 326 为备用开入。 端子 327 为小车位置开入，常闭接点输入。 端子 328 为投 PT 检修开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为线路电压输入。 端子 107～108 为零序电压输入。 AO 插件可选配： 端子 501～502、503～504 为跳闸出口 8（CK8）； 端子 505～506、507～508 为跳闸出口 9（CK9）； 端子 519～520、521～522 为两个独立的 4～20mA 直流模拟量输出接口，替代变送 器作为 DCS 测量接口。端子 519～520 为对应于母线电压 UCA 的输出，端子 521～522 为 对应于外接零序电压的输出。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3 装置跳线说明 SWI 板： JP1（作用于端子 429）短接为 TXJ，断开为 TJ，出厂时为短接。其他跳 线说明如下表所示： 作用于 CK4～CK7 的跳线 JP3（作用于 CK4） JP4（作用于 CK5） JP5（作用于 CK6） JP6（作用于 CK7） 经起动 1-2 1-2 1-2 1-2 不经起动 2-3 2-3 2-3 2-3 179 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 5．装置定值整定 5.1 系统定值 序号 1 2 3 4 5 6 7 8 名称 保护定值区号 母线 PT 额定一次值 母线 PT 额定二次值 线路 PT 额定一次值 线路 PT 额定二次值 20mA 母线电压测量值 20mA 零序电压测量值 主画面显示一次值 整定范围 0～15 0～110.0kV 100 V 0～110.0kV 57.7/100 V 57.7～120 V 57.7～100 V 0/1 备注 对应于 UCA 对应于外接 U0 0：显示二次值，1：显示一次值 相关说明： 1> 系统定值和保护行为相关，请务必根据实际情况整定。 2> 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统参数整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按“确认”键，装置复位即可；其二是通过远方修改定值区号，将所要切换的 定值区号下装到装置，装置自动复位后即可。 3> 母线、线路 PT 额定一次、二次值：这些定值项需要用户根据实际情况整定。 4> 20mA 母线电压测量值和 20mA 零序电压测量值对应于 4～20mA 直流模拟量输出的 20mA 电流值。 5> 当“主画面显示一次值”置 1 后，装置的主画面显示电气量一次值。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 180 定 值 名 称 母线低压Ⅰ段保护定值 母线低压Ⅱ段保护定值 母线低压Ⅲ段保护定值 母线过压保护定值 零序过压保护定值 复合电压负序定值 母线低压Ⅰ段时间 母线低压Ⅱ段时间 母线低压Ⅲ段时间 母线过压保护时间 零序过压保护时间 非电量 1 保护跳闸时间 非电量 2 保护跳闸时间 跳闸出口 1 跳闸出口 2 跳闸出口 3 跳闸出口 4 跳闸出口 5 跳闸出口 6 跳闸出口 7 跳闸出口 8 跳闸出口 9 定值符号 Udydz1 Udydz2 Udydz3 Ugydz U0dz U2dz Tdy1 Tdy2 Tdy3 Tgy T0gy Tfdl1 Tfdl2 CK1 CK2 CK3 CK4 CK5 CK6 CK7 CK8 CK9 整 定 范 围 2～100V 2～100V 2～100V 100～160V 2～100V 2～100V 0～100S 0～100S 0～100S 0～100S 0～100S 0～100S 0～100 分 0x000～0x1FF 0x000～0x1FF 0x000～0x1FF 0x000～0x1FF 0x000～0x1FF 0x000～0x1FF 0x000～0x1FF 0x000～0x1FF 0x000～0x1FF 整定步长 0.01V 0.01V 0.01V 0.01V 0.01V 0.01V 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 0.01 分 1 1 1 1 1 1 1 1 1 备注 3U0 外加 按相电压整定 NARI-RELAYS RCS-9628CS 母线电压保护测控装置说明书 以下为整定控制字，置“1”相应功能投入，置“0”相应功能退出 母线低压Ⅰ段投入 DY1 0/1 母线低压Ⅱ段投入 DY2 0/1 母线低压Ⅲ段投入 DY3 0/1 低压Ⅲ段为复压 FY3 0/1 母线过压保护投入 UGY 0/1 1：跳闸 0：报警 零序过压保护投入 U0 0/1 1：跳闸 0：报警 母线 PT 断线判别投入 PTDX 0/1 PTDX 闭锁低压保护 PTDXBS 0/1 非电量 1 保护投入 FDL1 0/1 非电量 2 保护投入 FDL2 0/1 小车位置投入 XCWZ 0/1 1* 2* 3* 4 5* 6* 7 8 9 10 11 相关说明： 上表中序号打*号的表示该元件设置了软压板。软压板状态、控制字状态均为“1”，才投入相应保护元件（如果保 护元件没有软压板则只判别控制字状态），否则退出该保护元件。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 串口 1 波特率 串口 2 波特率 打印波特率 遥测上送周期 遥信确认时间 1 遥信确认时间 2 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 0～2 0～2 0～3 0～3 0～3 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 1：通用 103 规约 0：不用 1：专用 103 规约 2：modbus 规约 0: 4800bps 1: 9600bps 2:19200bps 3:38400bps 步长 1 秒 遥信开入 1、2 确认时间 其他遥信开入和保护开入确认时间 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 3> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为 0 表示遥测不需要定时主动上送，但是 仍旧响应监控的查询。本项定值需要根据实际需要整定，不用通讯功能时可整定为 0。出厂默认值为 1。 4> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为 20 毫秒。 5> 遥信确认时间 2：除开入 1 和开入 2 之外的其他开入的顺序事件记录的确认时间，出厂默认值为 20 毫秒。 181 NARI-RELAYS RCS-9631CS 电容器保护测控装置说明书 第九章 RCS-9631CS 电容器保护测控装置说明书 1．概述 1.1 应用范围 RCS-9631CS 用作 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的并 联电容器的保护及测控，适用于单 Y，双 Y，△形接线电容器组。可组屏安装，也可在 开关柜就地安装。 1.2 保护配置和功能 1.2.1 保护配置 1） 2） 3） 4） 5） 6） 7） 8） 9） 三段过流保护。 两段零序过流保护。 过电压保护。 低电压保护。 不平衡电压保护。 不平衡电流保护。 非电量保护。 小电流接地选线功能（必须采用外加零序电流）。 独立的操作回路。 1.2.2 测控功能 1） 18 路自定义遥信开入。 2） 一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3） Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥 测量。 4） 事件 SOE 记录等。 1.2.3 保护信息功能 1） 装置描述的远方查看。 2） 系统定值的远方查看。 3） 保护定值和区号的远方查看、修改功能。 4） 软压板状态的远方查看、投退、遥控功能。 5） 装置保护开入状态的远方查看。 6） 装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7） 远方对装置信号复归。 8） 故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 182 NARI-RELAYS RCS-9631CS 电容器保护测控装置说明书 1.3 性能特征 l l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 功能强大的选配插件能够满足现场各种需要。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件 设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐 射也满足相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记 录报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波 时间最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通 道独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz 耗 交流电压： < 0.5VA/相 183 NARI-RELAYS RCS-9631CS 电容器保护测控装置说明书 交流电流： 直 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 流： 2.3 主要技术指标 2.3.1 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.2 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A(外接时) < 2.5% 或 ±0.01A 0～100S 时间定值×1％＋35ms 2.3.3 过电压保护 电压定值范围： 电压定值误差： 时间定值范围： 时间误差： 100～160V < 2.5% 或 ±0.10 V 0～100S 时间定值×1％＋35ms 2.3.4 低电压保护 电压定值范围： 电压定值误差： 时间定值范围： 时间误差： 2～70V < 2.5% 或 ±0.10 V 0～100S 时间定值×1％＋35ms 2.3.5 不平衡电压保护 电压定值范围： 电压定值误差： 时间定值范围： 时间误差： 2～70V < 2.5% 或 ±0.10 V 0～100S 时间定值×1％＋35ms 2.3.6 不平衡电流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A < 2.5% 或 ±0.01A 0～100S 时间定值×1％＋35ms 2.3.7 遥信开入 分辨率 184 <1ms NARI-RELAYS RCS-9631CS 电容器保护测控装置说明书 信号输入方式： 无源接点 2.3.8 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.9 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.10 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.11 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 过流保护 本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。 过流Ⅰ段和过流Ⅱ段固定为定时限保护，过流Ⅲ段可以经控制字选择是定时限还是 反时限，反时限特性一般沿用国际电工委员会(IEC255-4)和英国标准规范(BS142.1996) 的规定，本装置采下列三个标准特性方程。 0.14 tp (1) 一般反时限： t = (I I p ) 0.02 − 1 非常反时限： t = 13.5 tp (I I p ) − 1 (2) 极端反时限： t = 80 tp (I I p ) 2 − 1 (3) 185 NARI-RELAYS RCS-9631CS 电容器保护测控装置说明书 3.2 零序保护 当装置用于不接地或小电流接地系统，接地故障时的零序电流很小时，可以用接地 试跳的功能来隔离故障。这种情况要求零序电流由外部专用的零序 CT 引入，不能够用 软件自产。 当装置用于小电阻接地系统，接地零序电流相对较大时，可以用直接跳闸方法来隔 离故障。相应的，本装置提供了两段零序过流保护，其中零序Ⅰ段固定为定时限保护， 零序Ⅱ段可经控制字选择是定时限还是反时限，反时限特性也是从上述特性 1～特性 3 中选择。 零序Ⅱ段还可经控制字选择是跳闸还是报警。 当零序电流作跳闸和报警用时，其既可以由外部专用的零序 CT 引入，也可用软件 自产(系统定值中有“零序电流自产”控制字)。 3.3 过电压保护 为防止系统稳态过电压造成电容器损坏，设置了过电压保护。装置设置控制字决定 是投跳闸还是发信号，当控制字为"1"时装置过电压跳闸，否则装置发报警信号。 3.4 低电压保护 电容器组失电后，若在其放电完成之前重新带电，可能会使电容器组承受合闸过电 压。为此装置设置了低电压保护以保证在再次上电之前将电容器跳开。低电压保护可经 控制字选择是否经电流闭锁，以防止 PT 断线时低电压保护误动。 装置提供了“投低电压保护”压板以方便运行人员投退低电压保护。 3.5 不平衡保护 装置设置不平衡电压保护与不平衡电流保护，主要反应电容器组的内部故障。 3.6 非电量保护 装置可接如下非电量：重瓦斯开入、轻瓦斯开入、超温开入。其中重瓦斯可通过控 制字选择是否跳闸；轻瓦斯的报警功能固定投入；超温通过控制字选择报警或跳闸。 3.7 跳闸出口矩阵 本装置的 5 个跳闸出口均可组态，即可以通过控制字决定保护元件和出口的对应关 系。RCS-9631CS 标准配置提供 2 组跳闸出口（CK1： “402-414”、CK2： “429-430”，此时 整定值“跳闸出口 3”、“跳闸出口 4”和“跳闸出口 5”均无效）。选配方式提供 4 组跳 闸出口：跳闸出口 1（CK1：“509-510”）、跳闸出口 3（CK3：“525-526”）、跳闸出口 4 （CK4： “527-528”）、跳闸出口 5（CK5： “529-530”）。跳闸出口 1～5 和实际开关的对应 关系由装置外部的配线决定。 保护元件所在的列和跳闸出口所在的行的交叉位置，决定该保护元件动作时是否触 发该跳闸出口，填 1 触发，填 0 不触发。 186 NARI-RELAYS 位数 12 11 10 9 8 7 5 4 3 2 1 重 瓦 斯 油 温 高 零 序 反 时 限 段 零 序 Ⅱ 段 零 序 Ⅰ 段 不 平 衡 电 流 不 平 衡 电 压 低 电 压 过 电 压 过 流 反 时 限 段 过 流 Ⅲ 段 过 流 Ⅱ 段 过 流 Ⅰ 段 跳闸出口 1 1 0 0 0 0 1 1 0 0 0 0 0 1 跳闸出口 2 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 3 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 4 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 5 0 0 0 0 0 0 0 0 0 0 0 0 0 例如，过流Ⅰ段、不平衡电压、不平衡电流、重瓦斯动作 时都要触发跳闸出口 1，则在这 4 个动作元件所在的 4 列与跳 闸出口 1 所在行的交叉处填 1。这样，在跳闸出口 1 对应的行 可得到如下 13 位的位串：1000011000001。 本装置跳闸出口矩阵采用的是 16 进制数整定，因而需要 将上述的位串转成 16 进制数。转换方法如下： 从右向左，每 4 位位串对应 1 位 16 进制数(最左端位数不 足 4 位时加零补足)。以 1000011000001 为例，分组的结果为 1，0000，1100，0001，其最左边一组只有 1 位串，因而需要 补 3 个 0，补零后的结果为 0001，0000，1100，0001。 4 位位串和 16 进制数的对应关系如右表，通过查表可知 位串 0001，0000，1100，0001 对应的 16 进制数为 10C1。即 跳闸出口 1 的跳闸矩阵为 10C1。 相应的，所有的动作元件都不触发的跳闸出口矩阵为 0000，都触发的出口矩阵为 1FFF。 将上述 16 进制数通过装置菜单整定至对应的跳闸出口位 置，即完成跳闸出口的整定。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 位串 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 元件 13 RCS-9631CS 电容器保护测控装置说明书 出口 6 16 进制数 0 1 2 3 4 5 6 7 8 9 A B C D E F 3.8 装置自检 当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返回）。 硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、CPLD 故障。 3.9 装置运行告警 当装置检测到下列状况时，发运行异常信号（BJJ 继电器动作）： TWJ 异常、频率异常、PT 断线、控制回路断线、接地报警、零序Ⅱ段报警、弹簧未 储能报警、CT 断线、油温高报警、轻瓦斯报警、过电压报警、不平衡电流报警。 3.10 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳闸。标准配 置仅提供一组遥控输出接点(固定对应本开关)；选配方式可额外再提供两组遥控，参见 5.4、8.1、8.2 节。 187 NARI-RELAYS RCS-9631CS 电容器保护测控装置说明书 遥测量包括 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算， 实时累加。电流精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：18 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.11 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 188 NARI-RELAYS RCS-9631CS 电容器保护测控装置说明书 3.12 逻辑框图 RCS-9631CS逻辑框图 出口电源 遥控操作 GL1,GL2,GL3 Udy Ugy U0u、I0u、L01、 L02、非电量保护 投低电压保护 500ms >1 IA>I1zd IB>I1zd IC>I1zd >1 IA>I2zd IB>I2zd IC>I2zd >1 IA>I3zd IB>I3zd IC>I3zd >1 Uab>Ugyzd Ubc>Ugyzd Uca>Ugyzd >1 GL1 GL2 独立起动段 QJ 过流Ⅰ段 T2 过流Ⅱ段 FSX GL3 过流Ⅲ段 /反时限段 T3 FSX IDMT. Tgy GY & 跳闸矩阵 BTJ1 跳闸矩阵 BTJ2 跳闸矩阵 BTJ3 跳闸矩阵 BTJ4 跳闸矩阵 BTJ5 BJJ GY DY & & Tdy 过电压保护 低电压保护 LB LY U0u>U0uzd LL I0u>I0uzd L01 I0>I01zd I0>I02zd QJ T1 开关在合位 投低电压保护 UAB1 IA>I1zd IB>I1zd IC>I1zd >1 IA>I2zd IB>I2zd IC>I2zd >1 IA>I3zd IB>I3zd IC>I3zd >1 Uab>Ugyzd Ubc>Ugyzd Uca>Ugyzd >1 GL1 Uca>Ucyzd Ucb>Ucyzd Ucb>Ucyzd 独立起动段 QJ 过流Ⅰ段 过流Ⅱ段 GL2 T2 FSX GL3 过流Ⅲ段 /反时限段 T3 FSX IDMT. Tgy GY & BJJ 跳闸矩阵 BTJ1 跳闸矩阵 BTJ2 跳闸矩阵 BTJ3 跳闸矩阵 BTJ4 跳闸矩阵 BTJ5 过电压保护 GY DY & & Tdy 低电压保护 LB CY >1 L01 I0>I01zd I0>I02zd QJ T1 开关在合位 投低电压保护 UAB1 LF,LGL(NGL) 独立起动段 QJ 500ms DY-QD,GY-QD FDL1-T,FDL2-T Idi >Icdqd GL1 Ia>Izd1 Ib>Izd1 Ic>Izd1 L1 >1 Tzd1 & 过 流 I段 过 流 Ⅲ 段 原 理 同 I段 电机起动 Tqd Ia>Izd2 Ib>Izd2 L2 >1 GL2 & Tzd2 跳闸矩阵 出口 过 流II段 Ic>Izd2 NL1 I2>I2zd1 FGL1 & FGL2 I2>I2zd2 BY1 T2zd1 NL2 T2zd2 & 负 序 过 流 I段 电 动机保护动作 (保 持 ) FGLFSX 负序过流Ⅱ段 FGLFSX IDMT. GFH Imax>Igfh GFH-TZ GFH-QD Tgfh & 过负荷保护 GFH-TZ Tgfh L0 I0>I0zd BJJ L0-TZ I0-QD TI0zd & 零序电流保护 L0-TZ TI0zd UabUgyzd Ubc>Ugyzd Uca>Ugyzd TWJ DY & & DY-QD & GY-QD & LP Td y 低电压保护 1 ≥ GY & Tg y 过电压保护 1 电 机起 动 完 成 Ia>2× iezd Ib>2× iezd Ic>2× iezd tE时 间 >1 L1 tE累 积 & tE时 间 保 护 GR-TZ 2 K1 I1 2 +K2 I2 ≥ HEAT*GRBJ GR-TZ 禁止再起动 ≥ HEAT 热复归 BY2 过热保护 禁止再起动 低压闭锁启动 B Y2 禁止启动条件 在整定定值前必须先整定保护定值区号。 2> 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定 为上限值；如是欠量继电器（比如低周保护低频定值、低电压保护低压定值）则 整定为下限值；时间整定为 100 秒，功能控制字退出，硬压板打开。 3> 速断保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保 护中一百毫秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击 电流，对于零序速断保护还存在断路器三相不同期合闸产生的零序电流的冲击。 4> 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退； 就地可通过初始化菜单将软压板值全部置成“1”。 5> 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有 效时才投入相应保护元件，否则退出该保护元件。 5.2.2 部分定值整定说明： （1）电动机启动时间 Tqd： 为电动机从启动到电动机转速达到额定转速的时间，考虑裕度，可整为最长启动时 间的 1.2 倍。 （2）负序过流Ⅰ段：（I2zd1、T2zd1、FGL1） 负序过流Ⅰ段定值 I2zd1 的推荐整定范围为 0.6～1.2Ie（Ie 为电动机额定电流）， 典型地 I2zd1 取 Ie 比较合适。负序过流Ⅰ段时间 T2zd1 推荐整定范围为 0.5S～3S。装 置实际的整定值需根据现场的情况进行整定计算得到，同时还应充分考虑发生外部故障 时与其它快速保护的时间配合问题。 （3）负序过流Ⅱ段：(I2zd2、T2zd2、FGL2、FGL2FSX) 负序过流Ⅱ段作为灵敏的不平衡电流保护，可通过控制字 FGLFSX 选择该段采用定 时限还是反时限特性。 （a）若选择采用定时限，负序过流Ⅱ段定值 I2zd2 按躲开正常运行的最大负序电流整 定，即 I2zd2=Kk*I2max，Kk 取 1.2～1.3，I2max 为正常运行的最大负序电流。 负序过流Ⅱ段时间 T2zd2 推荐整定范围为 0. 5～10S。 （b）若选择采用反时限，I2zd2=Kf*I2max，Kf 取 1.05～1.1，I2max 为正常运行的最 大负序电流。 负序过流Ⅱ段时间定值 T2zd2，范围一般为 0～1S。如果电动机厂家提供负序反 t 时限的动作曲线，则可根据下式求出一组 p 后取较小的值。 t p = [(I2/I2zd2) 2 − 1] ∗ t/80 （4）过热保护：（K2、HEAT、COOL、GRBJ、GRTZ、JZZQD） 负序电流发热系数 K2 整定范围为 3～10，一般取 6。 发热时间常数 HEAT 由电动机厂家提供，如果厂家没有提供，可考虑按下述方法整 定： （a）如果厂家提供了电动机的热限曲线或一组过负荷能力的数字，则可根据式 [ τ = t ∗ (I / Ie ) − (1.05) 2 2 ] 求出一组τ后取较小的值作为 HEAT。 （b）根据下式来得到 HEAT。 τ= 252 θe × K 2 × Tqd θ0 NARI-RELAYS RCS-9641CS 电动机保护测控装置说明书 式中， θe 为电动机的额定温升，K 为启动电流倍数， θ 0 为电动机的启动时的温升， Tqd 为电动机启动时间 Tqd（定值）。 电动机停转时，散热效果变差，为补偿这种情况，散热时间常数 COOL 可取 1.5～ 4.5 倍，具体数值视环境条件而定。 过热报警水平一般取 80% 。 GRTZ 是否投入由用户任意选择。 若电动机被过热保护动作跳闸后，不能立即再次启动，要等到电动机散热到允许启 动的温度时，才能再启动。则 JZZQD 投入，此时 GRTZ 一定要投入。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 1～2 1～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 1：通用 103 规约 1：专用 103 规约 2：Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：全站的装置地址必须唯一。 3> 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6> 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 253 NARI-RELAYS RCS-9641CS 电动机保护测控装置说明书 5.4 辅助参数 序号 1 2 3 4 5 6 7 8 9 名称 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0～99.0s 0～99.0s 0～99.0s 0～99.0s 0/1 0/1 0/1 0/1 0/1 出厂设定值 0.4s 0.4s 0.4s 0.4s 1 0 0 0 0 备注 参见说明 相关说明： 1> 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、遥控合闸出口 401～412、遥控 跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接，420 端子亦 悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的引入 端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信用)。以 下是这些信号的引入原则： a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输 出)，需将外部 KKJ 信号引至端子 308。 b) TWJ 引入原则： 若装置使用过流加速功能、零序加速等功能或者希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用遥控(对应本开关)或者接地选线功能，宜将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 d) YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必从端子 309 引入 YK 信号，同 时将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其他情况下整成 1。 254 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 第十二章 RCS-9642CS 电动机保护测控装置说明书 1．概述 1.1 应用范围 RCS-9642CS 为用于 3-10KV 电压等级中高压大型异步电动机保护测控装置，可组屏 安装，也可在开关柜就地安装。 1.2 保护配置和功能 1.2.1 保护配置 1）电流纵差保护／磁平衡差动保护； 2）短路保护和启动时间过长及堵转保护：三段定时限过流保护； 3）不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷 报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； 4）过负荷保护； 5）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显 示电动机的热积累情况； 6）接地保护：零序过流保护／小电流接地选线，零序过压保护； 7）低电压保护； 8）过电压保护； 9）5 路非电量保护； 10）FC 回路配合的过流闭锁功能； 11）低电压闭锁启动功能； 12）独立的操作回路及故障录波。 1.2.2 测控功能 1）14 路自定义遥信开入； 2）正常断路器遥控分合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 模拟量的遥测； 4）开关事故分合次数统计及事件 SOE 等； 1.2.3 辅助功能 1）最小启动时间间隔控制功能； 2）启动报告，记录电机启动时刻、启动过程的最大电流、最大差流。 3）电机启动逻辑闭锁功能，将来自工艺系统或 DCS 系统的禁止启机条件信号接入 启动闭锁开入，来禁止电机启动。 1.2.4 保护信息功能 1) 装置描述的远方查看。 2) 系统定值的远方查看。 3) 保护定值和区号的远方查看、修改功能。 255 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 4) 软压板状态的远方查看、投退、遥控功能。 5) 装置保护开入状态的远方查看。 6) 装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7) 远方对装置信号复归。 8) 故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 1.3 性能特征 l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最新 16 次电机启动记录报告，最多 8 次故障 录波报告（每次故障录波时间最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 256 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 2.2 额定电气参数 2.2.1 额定数据 直流电压： 220V，110V 允许偏差+15％，－20％ 交流电压： 57.7V（相电压），100V（线电压） 交流电流： 5A，1A 频 率： 50Hz 2.2.2 功 耗 交流电压： 交流电流： 直 流： < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 差动保护 差动速断： 比率差动： 电流定值误差： < 25ms(1.5 倍整定值) < 45ms(2 倍整定值) < 2.5% 或 ±0.01In 2.3.2 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.3 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A(外接时) < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.4 电压保护 低电压定值 ： 过电压定值 ： 电压保护时间定值： 电压定值误差： 时间定值误差： 10～100V 100～120V 0～100S < 2.5% 或 ±0.1V 时间定值×1％＋35ms 2.3.5 遥信开入 分辨率 信号输入方式： <1ms 无源接点 257 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 2.3.6 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.7 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.8 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.9 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 纵差保护 电动机纵差保护是电动机相间短路和匝间短路的主保护。 （1）差动速断保护 保护设有一速断段，在电动机内部严重故障时快速动作。任一相差动电流大于差动 速断整定值 Isdzd 时瞬时动作于出口继电器。 258 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 （2）比率差动保护 Id 速动区 Isdzd 动作区 Kbl 制动区 Icdqd Ie Ir 图 2.3.1 纵差保护动作曲线 上图中 Id 为差动电流|IT+IN|，Ir 为制动电流|IT-IN|/2 任一相比率差动保护动作即出口跳闸。 装置采用常规比率差动原理，其动作方程为 |IT+IN| > Icdqd 当|IT-IN|/2 ≤Ie 时 |IT+IN|-Icdqd > Kbl·{|IT-IN|/2-Ie} 当|IT-IN|/2 ＞Ie 时 式中 IT 为电动机机端电流，IN 为中性点电流，Kbl 为比率制动系数，Icdqd 为差动 电流起动定值。比率差动保护能保证外部短路不动作，内部故障时有较高灵敏度。 本装置中比率差动有传统比率差动和高值比率差动构成，两者任一满足均出口跳 闸。传统比率差动算法由上式构成，通过整定选择比率制动斜率，另外固定含有两个辅 助判据： 1）正常运行时，固定投入 15%二次谐波制动判据和 20%三次谐波制动； 2）比率差动单相动作延时 100ms 出口； 高值比率差动定值门槛固定为 1.2Ie，斜率固定为 1.0，不需整定。任一相高值比 率差动动作延时 40ms 出口。 3.2 CT 断线判别 装置设有延时 CT 断线闭锁或报警功能，其动作原理如下： （1）延时 CT 断线报警在保护每个采样周期内进行。当任一相差流大于 0.08In 的 时间超过 10 秒时发出 CT 断线报警信号，此时不闭锁比率差动保护。这也兼作保护装置 交流采样回路的自检功能。如果差动保护不投入，则不进行延时 CT 断线报警判别。 （2）瞬时 CT 断线报警或闭锁功能在比率差动元件动作后进行判别。为防止瞬时 CT 断线的误闭锁，满足下述任一条件不进行瞬时 CT 断线判别： 1）起动前各侧最大相电流小于 0.08In； 2）起动后最大相电流大于过负荷保护定值 Igfh； 3）起动后电流比起动前增加。 机端、中性点的两侧六路电流同时满足下列条件认为是 CT 断线： 1）一侧 CT 的一相或两相电流减小至差动保护起动； 2）其余各路电流不变。 通过控制字 CTDXBS 选择瞬时 CT 断线发报警信号的同时是否闭锁比率差动保护。 如果装置中的比率差动保护退出运行，则瞬时 CT 断线的报警和闭锁功能自动取消。 259 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 3.3 磁平衡差动保护 磁平衡差动保护，俗称“小差动保护”。当电动机安装磁平衡式电流互感器时，控 制字 CPHCD 投入，CDSD、BLCD、CTDXBS 退出，此时磁平衡差动保护投入，差动速断保护、 比率差动保护、CT 断线判别功能退出。 磁平衡差动保护的电流从装置中性点侧电流回路（第二组保护 CT）输入，过流定值 取自 Icdqd。 若未装设磁平衡式电流互感器，但装置所引入的电流已经是差动电流，其接线和整 定原则同磁平衡差动保护。 3.4 定时限过流保护 本装置设三段定时限过流保护。Ⅰ段相当于速断段，电流按躲过启动电流整定，时 限可整定为速断或带极短的时限，该段主要对电动机短路提供保护；Ⅱ段是定时限过流 段，在电动机启动完毕后自动投入，Ⅲ段主要对电动机启动时间过长和运行中堵转提供 保护。 3.5 不平衡保护 （1）负序过流保护 当电动机三相电流有较大不对称，出现较大的负序电流，而负序电流将在转子中产 生 2 倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。 装置设置两段定时限负序过流保护，分别对电动机反相断相，匝间短路以及较严重 的电压不对称等异常运行工况提供保护。其中负序过流Ⅱ段作为灵敏的不平衡电流保 护，可通过控制字 FGLFSX 选择采用定时限还是反时限。 根据国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）的规定，本 装置采用其标准反时限特性方程中的极端反时限特性方程(extreme IDMT.)： 80 t= tp (I I p )2 − 1 上式中， Ip 为电流基准值，取负序过流Ⅱ段定值 I2zd2； tp 为时间常数，取负序过 流Ⅱ段时间定值 T2zd2，范围为 0～1S。 （2）负序过负荷报警 装置的负序过流Ⅱ段未投入时，自动作为负序过负荷报警功能投入，可通过定值控 制字 FGLFSX 选择采用定时限还是反时限，若采用定时限，其定值可按大于电动机长期 允许的负序电流整定。若采用反时限，其特性方程仍然采用上式中的极端反时限特性方 程，式中， Ip ，取负序过负荷报警定值 I2gfh； tp 取负序过负荷报警时间定值 T2gfh， 范围为 0～1S。 注意：由于负序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感 器的情况，控制字 CT2 必须整定为“1”。 3.6 过负荷保护 过负荷保护反应定子电流的大小，装置设置了一段定时限段，可通过控制字选择投 报警或跳闸。 260 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 3.7 过热保护 过热保护主要为了防止电动机过热，因此在装置中设置一个模拟电动机发热的模 型，综合计及电动机正序电流和负序电流的热效应，引入了等值发热电流 Ieq，其表达 式为： Ieq2 = K1*I12+K2*I22 式中 K1 = 0.5，防止电动机正常启动中保护误动； K1 = 1.0，在整定的启动时间 Tqd 以后，I12 值不再故意减小； K2 = 3～10，模拟 I22 的增强发热效应，一般可取为 6。 保护动作方程：[(Ieq/Ie)2-(1.05)2]*t ≥ τ 式中 τ：电动机热积累定值，即发热时间常数 HEAT 当热积累值达到 HEAT ╳ GRBJ（过热报警水平）时发报警信号； 当热积累值达到 HEAT 时发跳闸信号。 电动机被过热保护动作跳闸后，不能立即再次启动，要等到电动机散热到允许启动 的温度时，才能再启动。在需要紧急启动的情况下，通过装置引出的热复归接点强制将 热模型恢复到“冷态”。 3.8 零序过流保护 反应电动机定子接地的零序过流保护，根据不同场合可通过控制字选择投报警或跳 闸。 由于装置应用于不接地或小电流接地系统，在系统中发生接地故障时，其接地故障 点零序电流基本为电容电流，且幅值很小，用零序过流继电器来保护接地故障很难保证 其选择性。由于各装置通过网络互联，信息可以共享，故小电流接地选线实现方法如下： 在接地报警（即零序过压报警）信号发出后，上位机比较同一母线上各单元采集的零序 电流基波或五次谐波的幅值和方向，并通过网络下达接地试跳命令来进一步确定接地线 路。 如果使用网络接地选线功能，则必须投入零序过压报警以发出接地报警信号，并整 定零序过压保护的相应定值。 3.9 零序过压保护 零序过压保护可用作定子零序电压保护，定子零序电压保护反应电动机定子接地引 起的零序电压，基波零序电压保护电动机 85%～95%的定子绕组单相接地。可通过控制字 选择投报警或跳闸，零序过压跳闸经 TWJ 位置闭锁。 本装置由于交流输入路数的限制，零序过压保护用电压由装置内部对三相电压矢量 相加自产。 3.10 低电压保护 三个线电压均小于低电压保护定值，时间超过整定时间时，低电压保护动作。低电 压保护经 TWJ 位置闭锁。当三个线电压小于 10V 且电动机有流时，装置认为是三相 PT 断线，自动立即闭锁低电压保护。 3.11 过电压保护 三个线电压任何一个大于过电压保护定值，时间超过整定时间时，过电压保护动作。 过电压保护经 TWJ 位置闭锁。 261 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 3.12 非电量保护 装置设置 5 路非电量保护，其中非电量 2 和非电量 3 可以通过控制字选择跳闸或报 警。非电量 3 保护延时可整到 100 分钟，其它非电量保护延时可整到 100 秒。 3.13 tE 时间保护（适用于增安型电动机） tE 保护延时与堵转电流比 IA/Im 的电流-时间特性曲线 提供堵转时在 tE 时间内断开电动机电源的热过载保护，仅在电动机起动完成后投 入。tE 时间定值为 7 倍额定电流时允许堵转时间。 tEP IA/Im 1.0s 4.0s 4.3 s 4.6s 5.0s 5.5s 6.0s 15.0s 3 4 16 17.2 18.4 20 22 24 60 3.2 3.48 13.91 14.96 16 17.39 19.13 20.87 52.17 3.4 3.08 12.31 13.23 14.15 15.38 16.92 18.46 46.15 3.6 2.76 11.03 11.86 12.69 13.79 15.17 16.55 41.38 3.8 2.5 10 10.75 11.5 12.5 13.75 15 37.5 4 2.29 9.14 9.83 10.51 11.43 12.57 13.71 34.29 4.2 2.11 8.42 9.05 9.68 10.53 11.58 12.63 31.58 4.4 1.95 7.8 8.39 8.98 9.76 10.73 11.71 29.27 4.6 1.82 7.27 7.82 8.36 9.09 10 10.91 27.27 4.8 1.7 6.81 7.32 7.83 8.51 9.36 10.21 25.53 5 1.6 6.4 6.88 7.36 8 8.8 9.6 24 5.2 1.51 6.04 6.49 6.94 7.55 8.3 9.06 22.64 5.4 1.43 5.71 6.14 6.57 7.14 7.86 8.57 21.43 5.6 1.36 5.42 5.83 6.24 6.78 7.46 8.14 20.34 5.8 1.29 5.16 5.55 5.94 6.45 7.1 7.74 19.35 6 1.23 4.92 5.29 5.66 6 6.77 7.38 18.46 6.2 1.18 4.71 5.06 5.41 5.88 6.47 7.06 17.65 6.4 1.13 4.51 4.85 5.18 5.63 6.2 6.76 16.9 6.6 1.08 4.32 4.65 4.97 5.41 5.95 6.49 16.22 6.8 1.04 4.16 4.47 4.78 5.19 5.71 6.23 15.58 7 1 4 4.3 4.6 5 5.5 6 15 8 1 4 4.3 4.6 5 5.5 6 15 tE 时间保护动作延时特性表 262 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 注：tE 保护的动作时间=tEp 为 1.0s 时的动作时间×tEp 设定值。 tEp 设定为 5.0s 时， 按起动电流比 IA/Im 确定的 tE 值是按照 IEC79-7、GB3836.3-2000 标准，在用于增安型 电动机 tE 保护时，其反时限过载保护可参照该特性曲线设定。为确保电动机堵转时在 tE 时间前断开电源，过载保护装置的反时限曲线宜下移 15%左右。 3.14 跳闸逻辑矩阵 本装置各保护跳闸方式采用整定方式，即哪个保护动作， 跳何开关可以按需自由 整定。RCS-9642CS 标准配置提供 1 组跳闸出口（CK1“402-414”），此时整定值“跳闸出 口 2”、 “跳闸出口 3”、 “跳闸出口 4”和“跳闸出口 5”均无效。在选配 BO 插件时提供 5 组跳闸出口：跳闸出口 1（CK1“402-414”、 “509-510”）、跳闸出口 2（CK2“511-512”）、 跳闸出口 3（CK3“525-526”）、跳闸出口 4（CK4“527-528”）、跳闸出口 5（CK5“529-530”）。 出口跳闸继电器 1～5 可由用户选择去跳何种开关。 定值“禁止再启动出口(JZZQD)”用于按保护元件整定该元件动作时禁止再启动出 口“429-430”是否动作。过热禁止再启动后，散热至过热报警值以下时，禁止再启动 出口复归；其它保护元件动作禁止再启动后，禁止再启动出口带保持功能，可通过面板 的确认按钮、后台复归报文或信号复归开入来实现复归。 跳闸矩阵整定说明如下： 0 CK5 0 JZZQD 0 CK1 15 14 13 12 11 10 9 8 零 序 过 压 零 序 过 流 7 6 5 4 3 负 序 Ⅱ 过 段 流 反 Ⅱ 时 段 限 负 序 过 流 负 序 2 1 0 过 流 Ⅱ 过 流 Ⅰ 过 流 Ⅲ 段 Ⅰ 过 压 保 护 低 压 保 护 0 0 0 0 0 1 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 差 动 速 断 非 电 量 非 电 量 非 电 量 非 电 量 非 电 量 1 0 出口 16 2 比 例 差 动 17 3 时 间 保 护 磁 平 衡 差 动 元件 18 4 19 5 20 tE 位数 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 过 热 过 负 荷 段 段 段 CK2 CK3 CK4 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则可 得到跳闸方式。 例如： GL1 要动作于出口跳闸继电器 1，则在 GL1 所在列，CK1 所在行的交叉处置 1； 否则，置 0。GFH、GR 也要动作于出口跳闸继电器 1，则在 GFH、GR 所在列，CK1 所在行 的交叉处置 1；否则，置 0。 如此，在 CK1 行可得到 20 位二进制位串： CK1=00000000000011000001 263 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 本装置跳闸出口矩阵采用的是 16 进制数整定，因而需要 将上述的位串转成 16 进制数。转换方法如下： 从右向左，每 4 位位串对应 1 位 16 进制数(最左端位数不 足 4 位时加零补足)。以 00000000000011000001 为例，分组的 结果为 0000，0000，0000，1100，0001。 4 位位串和 16 进制数的对应关系如右表，通过查表可知 位串 0000，0000，0000，1100，0001 对应的 16 进制数为 000C1。 即跳闸出口 1 的跳闸矩阵为 000C1。 通过上述方法即可得到 CK1=000C1。 若某一组出口不用，如 CK3 不用可以全整为 0，即： CK3=00000000000000000000，对应的 16 进制数为 CK3=00000。 在保护定值菜单中的 CK1，CK2，CK3，CK4，CK5 各项输入 对应的 16 进制位串，即可完成跳闸方式的整定。 3.15 与 FC 回路配合的过流闭锁功能 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 位串 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 16 进制数 0 1 2 3 4 5 6 7 8 9 A B C D E F 对于采用 F-C 柜控制的电动机，当存在任一保护元件动作 且保护电流超过熔断器遮断电流整定值时，保护装置闭锁保护出口，并发出过流闭锁虚 遥信。 3.16 低电压启动闭锁功能 该功能用于防止电动机在低电压时启动。当线电压低于低电压启动闭锁整定值时， 禁止再启动出口接点动作，闭锁电动机启动。 3.17 电机启动逻辑闭锁功能 将来自工艺系统或 DCS 系统的禁止启机条件信号接入启动闭锁开入，通过禁止再启 动出口接点来禁止电机启动。 3.18 电机启动控制功能 电机启动完成后，在整定的时间间隔内禁止再启动出口接点动作，禁止新的电机启 动。该项功能用于防止运行人员在较短的时间内频繁地起动电动机。 3.19 电机启动记录功能 电机启动时，保护装置生成电机启动报告，记录电机启动的时刻、启动过程中的最 大电流、最大差动电流。装置最多记录 16 条启动报告。 3.20 PT 断线检查 当低电压保护或零序过压保护投入时，装置自动投入 PT 断线检查功能。PT 断线判 据如下： a) 最大相间电压小于 30V，且任一相电流大于 0.06In； b) 负序电压大于 8V。 满足以上任一条件延时 2.5 秒报 PT 断线，断线消失后延时 10 秒返回。 PT 断线期间，自动退出低电压保护保护。 264 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 3.21 装置告警 当 CPU 检测到本身硬件故障时，发出装置报警信号同时闭锁整套保护。 硬件故障包括： 1）EPROM 出错； 2）定值出错； 3）电源故障。 当装置检测出如下问题时，发出运行异常报警： 1）断路器在分位且有电流（机端任一相电流大于 0.06In）经 10 秒延时报 TWJ 异常； 2）PT 断线； 3）CT 断线； 4）控制回路断线； 5）当系统频率低于 49.5HZ，经 10 秒延时报频率异常； 6）负序过负荷报警； 7）过负荷报警； 8）过热报警； 9）零序过流报警； 10）接地报警 11）非电量报警。 3.22 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳合闸。 遥测量包括 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算，实时 累加。电流精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：14 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.23 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 265 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 3.24 逻辑框图 出 口 电 源 B SJ L1,L2,L3,L0 NL1,NL2 GFH-QD,GR-T LF,LGL(NGL) QJ QD >1 独立起动段 QJ 500ms DY-QD,GY-QD FDL1-T,FDL2-T Idi >Icdqd G L1 Ia >Izd 1 Ib >Izd 1 Ic >Izd 1 L1 >1 Tz d 1 & 过 流 I段 过 流 Ⅲ 段 原 理 同 I段 电机起动 Tqd Ia> Izd2 Ib> Izd2 L2 >1 GL 2 & Tz d2 跳闸矩阵 出口 过 流II段 Ic> Izd2 NL1 I2>I 2zd1 F GL 1 & FGL2 I 2>I2zd 2 BY1 T 2 z d1 T2zd2 & 负 序 过 流 I段 电动机保护动作 (保 持 ) FG L FS X NL2 负序过流Ⅱ段 FG L FS X ID M T . GFH Imax >Igfh GF H - TZ GF H -Q D T g fh & 过负荷保护 GFH-TZ T g fh L0 L0-TZ I0 >I0zd B JJ I0 - QD T I 0 zd & 零序电流保护 L0-TZ T I 0 zd Ua bUgyzd Ub c>Ugyzd Uc a>Ugyzd TWJ DY & & D Y- Q D & G Y- Q D & LP T dy 低电压保护 1 ≥ GY & T gy 过电压保护 1 Tqd 电机起动 Ia>2× ie zd Ib>2× ie zd Ic>2× ie zd t E时 间 >1 L1 t E累 积 & tE时 间 保 护 GR-TZ 2 2 ≥ HEAT * GR B J K1 I1 +K 2 I 2 GR-TZ 禁止再起动 ≥ HEA T 热复归 BY2 过热保护 禁止再起动 低压闭锁启动 B Y2 禁止启动条件 I sdzd Idb>I sdzd Idc>I sdzd F DL 1 非电量保护 FDL2 TWJ 启动间隔控制 Tbsqd FDL1 CDSD 差动速断 Vcc 闭 锁 比 率 差动 输 入 & B L CD LP 比率差动 CTDXBS CTDX Ida(I a2)>I cdqd Idb (Ib2)> Icdqd Idc(I c2)>I cdqd 266 CPHCD 注 : LP 为 保 护 压 板 遥控跳闸 YT J 遥控合闸 YHJ 磁平衡差动 遥控操作 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 4．硬件原理说明 4.1 装置整体结构 RCS-9642CS硬 件 图 402 420 控 制 电 源 220V- 控 制 电 源 220V+ 419 去 控 制 电 源 220V+ 至 TWJ负 端 TWJ HBJ 418 TBJV 去 手 合 输 入 410 至 合闸 线 圈 HBJ TBJ 合闸 按 钮 TBJV 408 防 跳回 路 TBJV 就 地操 作 就 地遥 控 选择 去 遥 控 电 源 输 入 401 YHJ 412 401 遥 控操 作 遥合压 板 410 YTJ 413 跳 闸 按钮 去 手 跳 输 入 411 遥跳压 板 411 KKJ 跳闸压 板 409 TBJ 414 BTJ 保护跳闸接点1 416 至 跳闸 线 圈 TBJ 417 305 光耦公共负 306 遥 信开 入 1 307 遥 信开 入 2 308 遥 信开 入 3 201 309 遥 信开 入 4 202 310 遥 信开 入 5 203 遥 信开 入 6 204 312 遥 信开 入 7 205 313 遥 信开 入 8 206 314 遥 信开 入 9 207 311 315 遥 信 开 入 10 316 遥 信 开 入 11 317 318 319 320 321 322 323 324 325 326 327 328 329 330 至 HWJ负 端 HWJ 遥 信 开 入 12 427 4 85A 信号地 485 A 开 入 量 采 入 211 212 KKJ SY N + TW J 3秒 对 时 BS J 422 BJJ 423 事故 总 信号 信 号 公共 装 置 闭锁 远 装 置 报警 动 保 护 跳闸 信 号 控 制回 路 断线 424 BTJ TW J H WJ 打 印 TXD 404 421 RTS 426 信号 地 闭锁 启 动 非 电 量 1输 入 303 非 电 量 2输 入 304 接 点 输 出 合后 位置 (KKJ) 407 405 信 号地 210 遥 信 开 入 14 406 KK J SYN - 禁止 再启动 430 B Y2 485 B 209 遥 信 开 入 13 429 串 口 通 讯 信 号地 208 电机保 护动作 428 BY1 48 5B 装 置 电 直 流 电源 源 直 流 电源 + 非 电 量 3输 入 非 电 量 4输 入 非 电 量 5输 入 投低 电 压保 护 纵 差 保护 投 入 107 101 1 02 103 1 04 109 10 8 111 11 0 113 112 115 11 4 1 17 11 6 119 118 1 21 1 20 123 12 2 12 4 热复归 UA UB UC Un Ia2 Ia2' Ib2 Ib2' Ic2 Ic2' Ia1 Ia1' Ib1 Ib1' Ic1 Ic1' Ios Ios’ Iam Iam’ Icm Icm’ 信号 复 归 装 置检 修 母线电压 中性点侧电流 机端电流 零序电流 测量电流 267 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 SWI 268 PWR AI NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 4.3 装置插件配置方式 4.3.1 标准方式 RCS-9642CS 标准装置（名称为：RCS-9642CS），背板端子自左向右，插件名称分别 为：空插件、SWI（出口和操作回路均具备）插件、电源及通讯插件、交流插件。在标 准方式下，保护定值中的“跳闸出口 2”～“跳闸出口 5”无效，请整为 0。 标准配置方式的背板端子图如下： RCS-9642CS背板端子图 SWI PWR 遥控电源+ 401 控制电源+ 402 电源地 COM 301 302 装置电源+ 303 404 装置电源- 304 405 遥信开入公共负 305 406 遥信开入 1 306 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 保护跳闸入口 409 遥信开入 4 309 手动合闸入口 410 遥信开入 5 310 手动跳闸入口 411 遥信开入 6 311 遥控合闸出口 412 遥信开入 7 312 遥控跳闸出口 413 遥信开入 8 313 跳闸出口1 414 遥信开入 9 314 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 HWJ- 417 遥信开入12 317 合闸线圈 418 遥信开入13 318 403 事故总 信号 合后 位置 (KKJ) AI 以太网A 以太网B 101 103 Ua Uc Ub Un 105 TWJ- 419 遥信开入14 319 485A 201 控制电源- 420 启动闭锁开入 320 485B 202 遥信公共 装置闭锁(BSJ) 421 非电量1输入 321 422 非电量2输入 322 串 口 通 讯 信号地 203 485A 204 运行报警(BJJ) 423 非电量3输入 323 485B 205 保护跳闸信号 424 非电量4输入 324 信号地 206 425 控制回路断线信号 426 427 电机保 护动作 禁止 再启动 非电量5输入 325 投低电压保护 326 纵差保护投入 对 时 SYN+ 207 SYN- 208 327 信号地 209 RTS 210 TXD 211 信号地 212 428 热复归 328 429 信号复归 329 430 装置检修 330 打 印 102 104 106 107 IA2 IA2' 108 109 IB2 IB2' 110 111 IC2 IC2' 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 4.3.2 扩展方式 RCS-9642CS 扩展方式（名称为：RCS-9642CS_KZ），背板端子自左向右，插件名称分 别为：BO 插件（纯出口插件，提供无源节点）、SWI（出口和操作回路均具备）插件、电 源及通讯插件、交流插件。 269 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 扩展配置方式的背板端子图如下： RCS-9642CS背板端子图 SWI BO PWR 装置 闭锁 (BSJ) 501 遥控电源+ 401 502 控制电源+ 402 装置 报警 (BJJ) 503 跳闸 保持 信号 (TXJ) 505 504 506 507 403 事故总 信号 合后 位置 (KKJ) 电源地 COM 301 302 装置电源+ 303 404 装置电源- 304 405 遥信开入公共负 305 406 遥信开入 1 306 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 511 手动跳闸入口 411 遥信开入 6 311 512 遥控合闸出口 412 遥信开入 7 312 遥控 跳闸 出口 513 遥控跳闸出口 413 遥信开入 8 313 跳闸出口1 414 遥信开入 9 314 遥控 合闸 出口 515 415 遥信开入10 315 516 跳闸线圈 416 遥信开入11 316 第二组 遥控跳 闸出口 517 HWJ- 417 遥信开入12 317 518 合闸线圈 418 遥信开入13 318 跳闸 出口2 514 以太网A 以太网B 508 跳闸 出口1 AC 101 103 Ua Uc Ub Un 105 第二组 遥控合 闸出口 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 跳闸 出口3 跳闸 出口4 跳闸 出口5 519 TWJ- 419 遥信开入14 319 485A 201 520 控制电源- 420 启动闭锁开入 320 485B 202 521 522 遥信公共 装置闭锁(BSJ) 421 非电量1输入 321 422 非电量2输入 322 串 口 通 讯 信号地 203 485A 204 523 运行报警(BJJ) 423 非电量3输入 323 485B 205 524 保护跳闸信号 424 非电量4输入 324 信号地 206 525 526 425 控制回路断线信号 426 527 528 529 530 427 电机保 护动作 禁止 再启动 非电量5输入 投低电压保护 纵差保护投入 SYN+ 325 326 对 时 信号地 327 428 热复归 328 429 信号复归 329 430 装置检修 330 SYN- 打 印 102 104 106 107 IA2 IA2' 108 109 IB2 IB2' 110 111 IC2 IC2' 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 207 208 209 RTS 210 TXD 211 信号地 212 接地端子 注：BO 插件为选配件，如需要订购 RCS-9642CS 扩展配置方式，需特殊说明。 4.4 装置说明 4.4.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，形成各种保护继电器，并计算各种遥测量。Ia1、Ib1、Ic1 为 机端保护 CT 输入，Ia2、Ib2、Ic2 为中性点侧保护 CT 输入。IA、IC 为专用测量 CT 输 入。Ios 零序电流输入可用作零序过流保护用（报警或跳闸），零序电流的接入最好用 套管零序电流互感器接入，若无套管零序电流互感器，在保证零序电流能满足接地保护 精度要求前提下用三相电流之和即 CT 的中性线电流。UAB、UBC、UCA 输入在本装置中既 270 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 作为低电压保护、高电压保护的电压输入，同时也与 IA、IC 一起计算形成本线路的 P、 Q、COSф、Kwh、Kvarh。 4.4.2 背板接线说明 背板各端子的定义如下，其中出口插件(BO)为选配插件： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 509～510 对应保护跳闸出口 1 接点。 端子 511～512 对应保护跳闸出口 2 接点。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应第二组遥控跳闸出口接点。 端子 519～520 对应第二组遥控合闸出口接点。 端子 521～522 对应第三组遥控跳闸出口接点。 端子 523～524 对应第三组遥控合闸出口接点。 端子 525～526 对应保护跳闸出口 3 接点。 端子 527～528 对应保护跳闸出口 4 接点。 端子 529～530 对应保护跳闸出口 5 接点。 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳、遥合和选 线功能、远方修改软压板功能投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412) 的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口(414)的公共端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口 1(BTJ)，可经压板接至端子 409。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 426 对应控制回路断线输出。 端子 427～428 电动机保护动作信号，可经跳线选择是否保持。 端子 429～430 为过热禁止再启动接点。可将该接点串联至合闸线圈回路中（430 接 418，429 接合闸线圈）。 271 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～309 可以是普通遥信亦可整定成断路 器位置信号或遥控投入信号的输入端(参见 5.4 节)，310～319 为普通遥信。 端子 320 为电机启动闭锁开入。 端子 321～325 为 5 路非电量开入。 端子 326 为低压保护投入。 端子 327 为纵差保护投入。 端子 328 为热复归开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 107～108 为中性点侧 A 相电流输入。 端子 109～110 为中性点侧 B 相电流输入。 端子 111～112 为中性点侧 C 相电流输入。 端子 113～114 为机端 A 相电流输入。 端子 115～116 为机端 B 相电流输入。 端子 117～118 为机端 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 在装置内部已经通过位置监视回路、KKJ 回路、遥控回路(涉及端子 401、420)采集 到 TWJ、HWJ、KKJ 以及遥控投入信号(YK)。这些信号参与相关的保护功能和远动功能， 并就地记录和上传。 有时现场操作机构不需跳合闸保持回路或者现场使用的是外部操作回路的跳合闸 保持回路，只需本装置提供跳合闸出口和遥控出口。此时位置监视回路、跳合闸保持回 路、KKJ 回路和遥控回路均不接。相应的，位置信号和遥控投入信号也无法在内部采集。 为了引入这些信号，装置设置了辅助参数。通过辅助参数的整定可以将端子 306～ 309 定义成位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)入口(参见 5.4 节)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.4.3 跳线说明 装置 SWI 板跳线： 1)T4 用来选择“电机保护动作”(n427～n428)动作时是否需要经过起动继电器开放。 跳 1－2 为经起动继电器开放，此时“电机保护动作”接点为非保持接点；跳 2－3 为不 经起动继电器开放，此时“电机保护动作”接点为保持接点。出厂默认 T4 跳 2－3。 2)T5 用来选择“禁止再启动”(n429～n430)动作时是否需要经过起动继电器开放。 跳 1－2 为经起动继电器开放；跳 2－3 为不经起动继电器开放。出厂默认 T5 跳 2－3。 272 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 3)端子 421～424 是跳闸信号接点。当 A－A’短接时该接点是保持信号；出厂时 A －A’断开，即 421～424 是瞬动接点。 装置 CPU 板跳线： 1)JP2、JP3 与程序下载相关。出厂时不跳，即禁止程序下载。 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 PT 额定一次值 PT 额定二次值 二相式 CT 投入 主画面显示一次值 计算电度显示一次值 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～4000A 1/5A 0～110.0KV 100V 0/1 0/1 0/1 备注 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 “1”表示 AC 相 CT 接线 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定为 所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切换的 定值区号下装到装置，装置自动复位后即可。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 定 值 名 称 电动机额定电流 电动机启动时间 差动速断定值 差动电流起动定值 比率制动系数 过流Ⅰ段定值 过流Ⅰ段延时 过流Ⅱ段定值 过流Ⅱ段延时 过流Ⅲ段定值 过流Ⅲ段延时 负序过流Ⅰ段定值 负序过流Ⅰ段延时 负序过流Ⅱ段定值 负序过流Ⅱ段延时 过负荷保护定值 定值符号 Ie Tqd Isdzd Icdqd Kbl Izd1 Tzd1 Izd2 Tzd2 Izd3 Tzd3 I2zd1 T2zd1 I2zd2 T2zd2 Igfh 整 定 范 围 0.1In～2In 0～500S 3Ie～8Ie 0.3Ie～0.5Ie 0.3～0.5 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～3In 整定步长 0.01A 0.01S 0.01A 0.01A 0.01 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 备注 273 NARI-RELAYS 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 1* 2* 3 4* 5* 6* 7* 8* 9* 10 11* 12* 13 14* 15* 16* 17* 18* 19* 274 RCS-9642CS 电动机保护测控装置说明书 过负荷保护延时 Tgfh 0～100S 0.01S 负序电流发热系数 K2 3～10 1 一般可取为 6 发热时间常数 HEAT 0～100 分 0.01 分 散热时间常数 COOL 1～5 倍 HEAT 0.01 倍 过热报警水平 GRBJ 30%～100% 0.01% 一般可取为 80% 零序过流定值 I0zd 0.02～15A 0.01A 零序过流延时 TI0zd 0～100S 0.01S 零序过压保护定值 U0zd 2～100V 0.01V 3U0 自产 零序过压保护延时 TU0zd 0～100S 0.01S 低电压保护定值 Udyzd 10～90V 0.01V 按相间电压整定 低电压保护延时 Tdyzd 0～100S 0.01S 过电压保护定值 Ugyzd 100～120V 0.01V 按相间电压整定 过电压保护延时 Tgyzd 0～100S 0.01S 非电量 1 保护跳闸延时 Tfdl1 0～100S 0.01S 非电量 2 保护跳闸延时 Tfdl2 0～100S 0.01S 非电量 3 保护跳闸延时 Tfdl3 0～100 分 0.01 分 非电量 4 保护跳闸延时 Tfdl4 0～100S 0.01S 非电量 5 保护跳闸延时 Tfdl5 0～100S 0.01S 最小启动时间间隔 Tbsqd 0～100 分 0.01 分 低压启动闭锁定值 Ubsqd 0～100V 0.01V 过流闭锁定值 Iglbs 0.1In～20In 0.01A tE 时间定值 tEzd 1～15S 0.01S 跳闸出口 1 Ck1 00000h-fffffh 1 跳闸出口 2 Ck2 00000h-fffffh 1 注1 跳闸出口 3 Ck3 00000h-fffffh 1 注1 注1 跳闸出口 4 Ck4 00000h-fffffh 1 跳闸出口 5 Ck5 00000h-fffffh 1 注1 禁止再启动出口 JZZQD 00000h-1ffffh 1 以下为整定控制字 SWn，控制字的位置“1”相应功能投入，置“0”相应功能退出 差动速断投入 CDSD 0，1 比率差动投入 BLCD 0，1 CT 断线闭锁比率差动 CTDXBS 0，1 磁平衡差动保护投入 CPHCD 0，1 电流由第二组保护 CT 输入 过流Ⅰ段投入 GL1 0，1 过流Ⅱ段投入 GL2 0，1 过流Ⅲ段投入 GL3 0，1 负序Ⅰ段投入 FGL1 0，1 负序Ⅱ段投入 FGL2 0，1 0：报警，1：跳闸 负序Ⅱ段为反时限 FGL2FSX 0，1 1：反时限投入 过负荷保护投入 GFH 0，1 0：报警，1：跳闸 过热跳闸投入 GRTZ 0，1 过热报警投入 GRBJ 0，1 零序过流投入 L0 0，1 0：报警，1：跳闸 零序过压投入 U0 0，1 0：报警，1：跳闸 低电压保护投入 DY 0，1 过电压保护投入 GY 0，1 非电量 1 保护投入 FDL1 0，1 非电量 2 保护投入 FDL2 0，1 0：报警，1：跳闸 NARI-RELAYS 20* 21* 22* 23* 24* 25* 26* 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 非电量 3 保护投入 非电量 4 保护投入 非电量 5 保护投入 启动间隔控制投入 低压闭锁启动投入 过流闭锁投入 tE 时间保护投入 定 值 名 称 电动机额定电流 电动机启动时间 差动速断定值 差动电流起动定值 比率制动系数 过流Ⅰ段定值 过流Ⅰ段延时 过流Ⅱ段定值 过流Ⅱ段延时 过流Ⅲ段定值 过流Ⅲ段延时 负序过流Ⅰ段定值 负序过流Ⅰ段延时 负序过流Ⅱ段定值 负序过流Ⅱ段延时 过负荷保护定值 过负荷保护延时 负序电流发热系数 发热时间常数 散热时间常数 过热报警水平 零序过流定值 零序过流延时 零序过压保护定值 零序过压保护延时 低电压保护定值 低电压保护延时 过电压保护定值 过电压保护延时 非电量 1 保护跳闸延时 非电量 2 保护跳闸延时 非电量 3 保护跳闸延时 非电量 4 保护跳闸延时 非电量 5 保护跳闸延时 最小启动时间间隔 低压启动闭锁定值 过流闭锁定值 tE 时间定值 跳闸出口 1 跳闸出口 2 RCS-9642CS 电动机保护测控装置说明书 FDL3 FDL4 FDL5 QDKZ DYBS GLBS 定值符号 Ie Tqd Isdzd Icdqd Kbl Izd1 Tzd1 Izd2 Tzd2 Izd3 Tzd3 I2zd1 T2zd1 I2zd2 T2zd2 Igfh Tgfh K2 HEAT COOL GRBJ I0zd TI0zd U0zd TU0zd Udyzd Tdyzd Ugyzd Tgyzd Tfdl1 Tfdl2 Tfdl3 Tfdl4 Tfdl5 Tbsqd Ubsqd Iglbs tEzd Ck1 Ck2 0，1 0，1 0，1 0，1 0，1 0，1 整 定 范 围 0.1In～2In 0～500S 3Ie～8Ie 0.3Ie～0.5Ie 0.3～0.5 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～3In 0～100S 3～10 0～100 分 1～5 倍 HEAT 30%～100% 0.02～15A 0～100S 2～100V 0～100S 10～90V 0～100S 100～120V 0～100S 0～100S 0～100S 0～100 分 0～100S 0～100S 0～100 分 0～100V 0.1In～20In 1～15S 00000h-fffffh 00000h-fffffh 0：报警，1：跳闸 整定步长 备注 0.01A 0.01S 0.01A 0.01A 0.01 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 1 一般可取为 6 0.01 分 0.01 倍 0.01% 一般可取为 80% 0.01A 0.01S 0.01V 3U0 自产 0.01S 0.01V 按相间电压整定 0.01S 0.01V 按相间电压整定 0.01S 0.01S 0.01S 0.01 分 0.01S 0.01S 0.01 分 0.01V 0.01A 0.01S 1 1 注1 275 NARI-RELAYS 41 42 43 44 1* 2* 3 4* 5* 6* 7* 8* 9* 10 11* 12* 13 14* 15* 16* 17* 18* 19* 20* 21* 22* 23* 24* 25* 26* RCS-9642CS 电动机保护测控装置说明书 跳闸出口 3 Ck3 00000h-fffffh 1 注1 注1 跳闸出口 4 Ck4 00000h-fffffh 1 跳闸出口 5 Ck5 00000h-fffffh 1 注1 禁止再启动出口 JZZQD 00000h-1ffffh 1 以下为整定控制字 SWn，控制字的位置“1”相应功能投入，置“0”相应功能退出 差动速断投入 CDSD 0，1 比率差动投入 BLCD 0，1 CT 断线闭锁比率差动 CTDXBS 0，1 磁平衡差动保护投入 CPHCD 0，1 电流由第二组保护 CT 输入 过流Ⅰ段投入 GL1 0，1 过流Ⅱ段投入 GL2 0，1 过流Ⅲ段投入 GL3 0，1 负序Ⅰ段投入 FGL1 0，1 负序Ⅱ段投入 FGL2 0，1 0：报警，1：跳闸 负序Ⅱ段为反时限 FGL2FSX 0，1 1：反时限投入 过负荷保护投入 GFH 0，1 0：报警，1：跳闸 过热跳闸投入 GRTZ 0，1 过热报警投入 GRBJ 0，1 零序过流投入 L0 0，1 0：报警，1：跳闸 零序过压投入 U0 0，1 0：报警，1：跳闸 低电压保护投入 DY 0，1 过电压保护投入 GY 0，1 非电量 1 保护投入 FDL1 0，1 非电量 2 保护投入 FDL2 0，1 0：报警，1：跳闸 非电量 3 保护投入 FDL3 0，1 0：报警，1：跳闸 非电量 4 保护投入 FDL4 0，1 非电量 5 保护投入 FDL5 0，1 启动间隔控制投入 QDKZ 0，1 低压闭锁启动投入 DYBS 0，1 过流闭锁投入 GLBS 0，1 tE 时间保护投入 注 1：跳闸出口 2、3、4、5 分别对应选配 BO 插件上的“511-512” 、“525-526” 、 “527-528”和“529-530”出口。在不选配 BO 插件时，这四个定值无效，请整为 0。 5.2.1 定值相关说明： 1> 在整定定值前必须先整定保护定值区号。 2> 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定 为上限值；如是欠量继电器（比如低周保护低频定值、低电压保护低压定值）则 整定为下限值；时间整定为 100 秒，功能控制字退出，硬压板打开。 3> 速断保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保 护中一百毫秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击 电流，对于零序速断保护还存在断路器三相不同期合闸产生的零序电流的冲击。 4> 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退； 就地可通过初始化菜单将软压板值全部置成“1”。 5> 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有 效时才投入相应保护元件，否则退出该保护元件。 276 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 5.2.2 部分定值整定说明： （1）电动机启动时间 Tqd： 为电动机从启动到电动机转速达到额定转速的时间，考虑裕度，可整为最长启动时 间的 1.2 倍。 （2）负序过流Ⅰ段：（I2zd1、T2zd1、FGL1） 负序过流Ⅰ段定值 I2zd1 的推荐整定范围为 0.6～1.2Ie（Ie 为电动机额定电流）， 典型地 I2zd1 取 Ie 比较合适。负序过流Ⅰ段时间 T2zd1 推荐整定范围为 0.5S～3S。装 置实际的整定值需根据现场的情况进行整定计算得到，同时还应充分考虑发生外部故障 时与其它快速保护的时间配合问题。 （3）负序过流Ⅱ段：(I2zd2、T2zd2、FGL2、FGL2FSX) 负序过流Ⅱ段作为灵敏的不平衡电流保护，可通过控制字 FGLFSX 选择该段采用定 时限还是反时限特性。 （a）若选择采用定时限，负序过流Ⅱ段定值 I2zd2 按躲开正常运行的最大负序电流整 定，即 I2zd2=Kk*I2max，Kk 取 1.2～1.3，I2max 为正常运行的最大负序电流。 负序过流Ⅱ段时间 T2zd2 推荐整定范围为 0. 5～10S。 （b）若选择采用反时限，I2zd2=Kf*I2max，Kf 取 1.05～1.1，I2max 为正常运行的最 大负序电流。 负序过流Ⅱ段时间定值 T2zd2，范围一般为 0～1S。如果电动机厂家提供负序反 t 时限的动作曲线，则可根据下式求出一组 p 后取较小的值。 t p = [(I2/I2zd2) 2 − 1] ∗ t/80 （4）过热保护：（K2、HEAT、COOL、GRBJ、GRTZ、JZZQD） 负序电流发热系数 K2 整定范围为 3～10，一般取 6。 发热时间常数 HEAT 由电动机厂家提供，如果厂家没有提供，可考虑按下述方法整 定： （a） 如果厂家提供了电动机的热限曲线或一组过负荷能力的数字，则可根据式 [ τ = t ∗ (I / Ie ) − (1.05) 2 2 ] 求出一组τ后取较小的值作为 HEAT。 （b）根据下式来得到 HEAT。 τ= θe × K 2 × Tqd θ0 式中， θe 为电动机的额定温升，K 为启动电流倍数， θ 0 为电动机的启动时的温升， Tqd 为电动机启动时间 Tqd（定值）。 电动机停转时，散热效果变差，为补偿这种情况，散热时间常数 COOL 可取 1.5～ 4.5 倍，具体数值视环境条件而定。 过热报警水平一般取 80% 。 GRTZ 是否投入由用户任意选择。 若电动机被过热保护动作跳闸后，不能立即再次启动，要等到电动机散热到允许启 动的温度时，才能再启动。则 JZZQD 投入，此时 GRTZ 一定要投入。 （5）纵差保护 1）差动速断保护 277 NARI-RELAYS RCS-9642CS 电动机保护测控装置说明书 差动速断定值 Isdzd: 按躲过最大外部短路时的不平衡差流整定。 2）比率差动保护 差动电流起动定值 Icdqd: 按躲过正常运行时最大不平衡差流整定。 比率制动系数 Kbl:推荐为 0.3。 控制字 CTDXBS 一般要投入。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 1～2 1～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 1：通用 103 规约 1：专用 103 规约 2：Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：全站的装置地址必须唯一。 3> 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6> 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 278 名称 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 整定范围 0～99.0s 0～99.0s 出厂设定值 0.4s 0.4s 备注 NARI-RELAYS 3 4 5 6 7 8 9 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK RCS-9642CS 电动机保护测控装置说明书 0～99.0s 0～99.0s 0/1 0/1 0/1 0/1 0/1 0.4s 0.4s 1 0 0 0 0 参见说明 相关说明： 1> 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、遥控合闸出口 401～412、遥控 跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接，420 端子亦 悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的引入 端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信用)。以 下是这些信号的引入原则： a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输 出)，需将外部 KKJ 信号引至端子 308。 b) TWJ 引入原则： 若装置使用过流加速功能、零序加速等功能或者希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用遥控(对应本开关)或者接地选线功能，宜将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 d) YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必从端子 309 引入 YK 信号，同 时将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其他情况下整成 1。 279 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 第十三章 RCS-9643CS 电动机保护测控装置说明书 1．概述 1.1 应用范围 RCS-9643CS 为用于 3-10KV 电压等级中高压大型电动机保护测控装置，可组屏安装， 也可在开关柜就地安装。 1.2 保护配置和功能 1.2.1 保护配置 1）电流纵差保护／磁平衡差动保护； 2）短路保护和启动时间过长及堵转保护：三段定时限过流保护； 3）不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷 报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； 4）过负荷保护； 5）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启动功能，实时显 示电动机的热积累情况； 6）接地保护：零序过流保护／小电流接地选线，零序过压保护； 7）低电压保护； 8）过电压保护； 9）低周保护； 10）失步保护； 11）低功率保护、逆功率保护； 12）6 路非电量保护； 13）FC 回路配合的过流闭锁功能； 14）低电压闭锁启动功能； 15）独立的操作回路及故障录波。 1.2.2 测控功能 1）11 路自定义遥信开入； 2）正常断路器遥控分合(选配方式至多可提供三组遥控)； 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 模拟量的遥测； 4）开关事故分合次数统计及事件 SOE 等； 1.2.3 辅助功能 1）最小启动时间间隔控制功能； 2）启动报告，记录电机启动时刻、启动过程的最大电流、最大差流。 3）电机启动逻辑闭锁功能，将来自工艺系统或 DCS 系统的禁止启机条件信号接入 启动闭锁开入，来禁止电机启动。 280 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 1.2.4 保护信息功能 1）装置描述的远方查看。 2）系统定值的远方查看。 3）保护定值和区号的远方查看、修改功能。 4）软压板状态的远方查看、投退、遥控功能。 5）装置保护开入状态的远方查看。 6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7）远方对装置信号复归。 8）故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 1.3 性能特征 l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最新 16 次电机启动记录报告，最多 8 次故障 录波报告（每次故障录波时间最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 281 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 耗 交流电压： 交流电流： 直 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz 流： < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 差动保护 差动速断： 比率差动： 电流定值误差： < 25ms(1.5 倍整定值) < 45ms(2 倍整定值) < 2.5% 或 ±0.01In 2.3.2 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.3 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A(外接时) < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.4 电压保护 低电压定值 ： 10～100V 过电压定值 ： 100～120V 电压保护时间定值： 0～100S 电压定值误差： < 2.5% 或 ±0.1V 时间定值误差： 时间定值×1％＋35ms 282 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 2.3.5 遥信开入 分辨率 <1ms 信号输入方式：无源接点 2.3.6 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.7 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.8 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.9 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 纵差保护 电动机纵差保护是电动机相间短路和匝间短路的主保护。 （1）差动速断保护 保护设有一速断段，在电动机内部严重故障时快速动作。任一相差动电流大于差动 速断整定值 Isdzd 时瞬时动作于出口继电器。 283 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 （2）比率差动保护 Id 速动区 Isdzd 动作区 Kbl 制动区 Icdqd Ie Ir 图 2.3.1 纵差保护动作曲线 上图中 Id 为差动电流|IT+IN|，Ir 为制动电流|IT-IN|/2 任一相比率差动保护动作即出口跳闸。 装置采用常规比率差动原理，其动作方程为 |IT+IN| > Icdqd 当|IT-IN|/2 ≤Ie 时 |IT+IN|-Icdqd > Kbl·{|IT-IN|/2-Ie} 当|IT-IN|/2 ＞Ie 时 式中 IT 为电动机机端电流，IN 为中性点电流，Kbl 为比率制动系数，Icdqd 为差动 电流起动定值。比率差动保护能保证外部短路不动作，内部故障时有较高灵敏度。 本装置中比率差动有传统比率差动和高值比率差动构成，两者任一满足均出口跳 闸。传统比率差动算法由上式构成，通过整定选择比率制动斜率，另外固定含有两个辅 助判据： 3）正常运行时，固定投入 15%二次谐波制动判据和 20%三次谐波制动； 4）比率差动单相动作延时 100ms 出口； 高值比率差动定值门槛固定为 1.2Ie，斜率固定为 1.0，不需整定。任一相高值比 率差动动作延时 40ms 出口。 3.2 CT 断线判别 装置设有延时 CT 断线闭锁或报警功能，其动作原理如下： （1）延时 CT 断线报警在保护每个采样周期内进行。当任一相差流大于 0.08In 的 时间超过 10 秒时发出 CT 断线报警信号，此时不闭锁比率差动保护。这也兼作保护装置 交流采样回路的自检功能。如果差动保护不投入，则不进行延时 CT 断线报警判别。 （2）瞬时 CT 断线报警或闭锁功能在比率差动元件动作后进行判别。为防止瞬时 CT 断线的误闭锁，满足下述任一条件不进行瞬时 CT 断线判别： 1）起动前各侧最大相电流小于 0.08In； 2）起动后最大相电流大于过负荷保护定值 Igfh； 3）起动后电流比起动前增加。 机端、中性点的两侧六路电流同时满足下列条件认为是 CT 断线： 1）一侧 CT 的一相或两相电流减小至差动保护起动； 2）其余各路电流不变。 通过控制字 CTDXBS 选择瞬时 CT 断线发报警信号的同时是否闭锁比率差动保护。 如果装置中的比率差动保护退出运行，则瞬时 CT 断线的报警和闭锁功能自动取消。 284 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 3.3 磁平衡差动保护 磁平衡差动保护，俗称“小差动保护”。当电动机安装磁平衡式电流互感器时，控 制字 CPHCD 投入，CDSD、BLCD、CTDXBS 退出，此时磁平衡差动保护投入，差动速断保护、 比率差动保护、CT 断线判别功能退出。 磁平衡差动保护的电流从装置中性点侧电流回路（第二组保护 CT）输入，过流定值 取自 Icdqd。 若未装设磁平衡式电流互感器，但装置所引入的电流已经是差动电流，其接线和整 定原则同磁平衡差动保护。 3.4 定时限过流保护 本装置设三段定时限过流保护。Ⅰ段相当于速断段，电流按躲过启动电流整定，时 限可整定为速断或带极短的时限，该段主要对电动机短路提供保护；Ⅱ段是定时限过流 段，在电动机启动完毕后自动投入，Ⅲ段主要对电动机启动时间过长和运行中堵转提供 保护。 3.5 不平衡保护 （1）负序过流保护 当电动机三相电流有较大不对称，出现较大的负序电流，而负序电流将在转子中产 生 2 倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。 装置设置两段定时限负序过流保护，分别对电动机反相断相，匝间短路以及较严重 的电压不对称等异常运行工况提供保护。其中负序过流Ⅱ段作为灵敏的不平衡电流保 护，可通过控制字 FGLFSX 选择采用定时限还是反时限。 根据国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）的规定，本 装置采用其标准反时限特性方程中的极端反时限特性方程(extreme IDMT.)： 80 t= tp (I I p )2 − 1 上式中， Ip 为电流基准值，取负序过流Ⅱ段定值 I2zd2； tp 为时间常数，取负序过 流Ⅱ段时间定值 T2zd2，范围为 0～1S。 （2）负序过负荷报警 装置的负序过流Ⅱ段未投入时，自动作为负序过负荷报警功能投入，可通过定值控 制字 FGLFSX 选择采用定时限还是反时限，若采用定时限，其定值可按大于电动机长期 允许的负序电流整定。若采用反时限，其特性方程仍然采用上式中的极端反时限特性方 程，式中， Ip ，取负序过负荷报警定值 I2gfh； tp 取负序过负荷报警时间定值 T2gfh， 范围为 0～1S。 注意：由于负序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感 器的情况，控制字 CT2 必须整定为“1”。 3.6 过负荷保护 过负荷保护反应定子电流的大小，装置设置了一段定时限段，可通过控制字选择投 报警或跳闸。 285 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 3.7 过热保护 过热保护主要为了防止电动机过热，因此在装置中设置一个模拟电动机发热的模 型，综合计及电动机正序电流和负序电流的热效应，引入了等值发热电流 Ieq，其表达 式为： Ieq2 = K1*I12+K2*I22 式中 K1 = 0.5，防止电动机正常启动中保护误动； K1 = 1.0，在整定的启动时间 Tqd 以后，I12 值不再故意减小； K2 = 3～10，模拟 I22 的增强发热效应，一般可取为 6。 保护动作方程：[(Ieq/Ie)2-(1.05)2]*t ≥ τ 式中 τ：电动机热积累定值，即发热时间常数 HEAT 当热积累值达到 HEAT ╳ GRBJ（过热报警水平）时发报警信号； 当热积累值达到 HEAT 时发跳闸信号。 电动机被过热保护动作跳闸后，不能立即再次启动，要等到电动机散热到允许启动 的温度时，才能再启动。在需要紧急启动的情况下，通过装置引出的热复归接点强制将 热模型恢复到“冷态”。 3.8 零序过流保护 反应电动机定子接地的零序过流保护，根据不同场合可通过控制字选择投报警或跳 闸。 由于装置应用于不接地或小电流接地系统，在系统中发生接地故障时，其接地故障 点零序电流基本为电容电流，且幅值很小，用零序过流继电器来保护接地故障很难保证 其选择性。由于各装置通过网络互联，信息可以共享，故小电流接地选线实现方法如下： 在接地报警（即零序过压报警）信号发出后，上位机比较同一母线上各单元采集的零序 电流基波或五次谐波的幅值和方向，并通过网络下达接地试跳命令来进一步确定接地线 路。 如果使用网络接地选线功能，则必须投入零序过压报警以发出接地报警信号，并整 定零序过压保护的相应定值。 3.9 零序过压保护 零序过压保护可用作定子零序电压保护，定子零序电压保护反应电动机定子接地引 起的零序电压，基波零序电压保护电动机 85%～95%的定子绕组单相接地。可通过控制字 选择投报警或跳闸，零序过压跳闸经 TWJ 位置闭锁。 本装置由于交流输入路数的限制，零序过压保护用电压由装置内部对三相电压矢量 相加自产。 3.10 低电压保护 三个线电压均小于低电压保护定值，时间超过整定时间时，低电压保护动作。低电 压保护经 TWJ 位置闭锁。当三个线电压小于 10V 且有流时，装置认为是三相 PT 断线， 自动立即闭锁低电压保护。 3.11 过电压保护 三个线电压任何一个大于过电压保护定值，时间超过整定时间时，过电压保护动作。 过电压保护经 TWJ 位置闭锁。 286 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 3.12 低频保护 装置配有低电压闭锁（低电压闭锁定值固定为 AB 相间电压 30V）功能的低周减载保 护。当装置投入工作时频率必须在 50±0.5Hz 范围内，低周保护才允许投入。 3.13 失步保护 失步保护应用检测电动机的功率因数角的原理来构成，同步电动机正常运行时一般 工作于过激状态，功率因数角为负。当同步电动机失步时必定为欠激，功率因数角为正。 失步保护固定经低电流闭锁（用于防止电动机空载时保护误动，闭锁电流可整定）。 3.14 低功率或逆功率保护 低功率或逆功率保护用于防止电源中断在恢复时造成同步电动机的非同步冲击。低 功率保护适用于母线上没有其他负荷的情况，而逆功率保护使用于母线上有其他负荷的 情况，均作用于跳闸（低功率和逆功率保护不能同时投入）。低功率或逆功率保护在电 动机电流大于 0.1In 或正序电压大于 5V 方可能动作。低功率保护经跳位闭锁。 3.15 非电量保护 装置设置 6 路非电量保护，其中非电量 2 和非电量 3 可以通过控制字选择跳闸或报 警。非电量 1、2 保护延时可整到 100 秒，非电量 3 保护延时可整到 100 分钟，非电量 4、 5、6 保护经固定 40ms 延时跳闸。 3.16 跳闸逻辑矩阵 本装置各保护跳闸方式采用整定方式，即哪个保护动作， 跳何开关可以按需自由 整定。RCS-9643CS 标准配置提供 1 组跳闸出口（CK1“402-414”），此时整定值“跳闸出 口 2”、 “跳闸出口 3”、 “跳闸出口 4”和“跳闸出口 5”均无效。在选配 BO 插件时提供 5 组跳闸出口：跳闸出口 1（CK1“402-414”、 “509-510”）、跳闸出口 2（CK2“511-512”）、 跳闸出口 3（CK3“525-526”）、跳闸出口 4（CK4“527-528”）、跳闸出口 5（CK5“529-530”）。 出口跳闸继电器 1～5 可由用户选择去跳何种开关。 定值“禁止再启动出口(JZZQD)”用于按保护元件整定该元件动作时禁止再启动出 口“429-430”是否动作。过热禁止再启动后，散热至过热报警值以下时，禁止再启动 出口复归；其它保护元件动作禁止再启动后，禁止再启动出口带保持功能，可通过面板 的确认按钮、后台复归报文或信号复归开入来实现复归。 跳闸矩阵整定说明如下： 位数 功 率 保 护 失 步 保 护 低 周 保 护 磁 平 衡 差 动 比 例 差 动 5 4 3 2 1 CK1 23 22 21 20 19 18 17 16 15 14 13 12 11 10 6 出口 tE 元件 24 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 时 间 保 护 差 非 非 非 动 电 电 电 速 量 量 量 断 9 8 7 6 零 序 过 过 过 热 负 荷 流 5 4 负 序 负 序 Ⅱ 过 段 流 反 Ⅱ 时 段 限 3 2 1 0 负 序 过 流 Ⅰ 段 过 流 Ⅲ 段 过 流 Ⅱ 段 过 流 Ⅰ 段 低 压 保 护 零 序 过 压 0 0 0 0 1 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 非 非 非 过 电 电 电 压 量 量 量 保 护 CK2 CK3 CK4 CK5 JZZQD 287 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则可 得到跳闸方式。 例如： GL1 要动作于出口跳闸继电器 1，则在 GL1 所在列，CK1 所在行的交叉处置 1； 否则，置 0。GFH、GR 也要动作于出口跳闸继电器 1，则在 GFH、GR 所在列，CK1 所在行 的交叉处置 1；否则，置 0。 如此，在 CK1 行可得到 24 位二进制位串： CK1=000000000000000011000001 位串 16 进制数 本装置跳闸出口矩阵采用的是 16 进制数整定，因而需要 1 0000 0 将上述的位串转成 16 进制数。转换方法如下： 2 0001 1 从右向左，每 4 位位串对应 1 位 16 进制数(最左端位数不 3 0010 2 足 4 位时加零补足)。以 000000000000000011000001 为例，分 4 0011 3 组的结果为 0000，0000，0000，0000，1100，0001。 5 0100 4 4 位位串和 16 进制数的对应关系如右表，通过查表可知 6 0101 5 位串 0000，0000，0000，0000，1100，0001 对应的 16 进制数 7 0110 6 为 0000C1。即跳闸出口 1 的跳闸矩阵为 0000C1。 8 0111 7 通过上述方法即可得到 CK1=0000C1。 9 1000 8 10 1001 9 若某一组出口不用，如 CK3 不用可以全整为 0，即： 11 1010 A 000000000000000000000000，对应的 16 进制数为 CK3=000000。 12 1011 B 在保护定值菜单中的 CK1，CK2，CK3，CK4，CK5 各项输入 13 1100 C 对应的 16 进制位串，即可完成跳闸方式的整定。 3.17 与 FC 回路配合的过流闭锁功能 14 15 16 1101 1110 1111 D E F 对于采用 F-C 柜控制的电动机，当存在任一保护元件动作 且保护电流超过熔断器遮断电流整定值时，保护装置闭锁保护出口，并发出过流闭锁虚 遥信。 3.18 低电压启动闭锁功能 该功能用于防止电动机在低电压时启动。当线电压低于低电压启动闭锁整定值时， 禁止再启动出口接点动作，闭锁电动机启动。 3.19 电机启动逻辑闭锁功能 将来自工艺系统或 DCS 系统的禁止启机条件信号接入启动闭锁开入，通过禁止再启 动出口接点来禁止电机启动。 3.20 电机启动控制功能 电机启动完成后，在整定的时间间隔内禁止再启动出口接点动作，禁止新的电机启 动。该项功能用于防止运行人员在较短的时间内频繁地起动电动机。 3.21 电机启动记录功能 电机启动时，保护装置生成电机启动报告，记录电机启动的时刻、启动过程中的最 大电流、最大差动电流。装置最多记录 16 条启动报告。 288 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 3.22 PT 断线检查 当低电压保护或零序过压保护投入时，装置自动投入 PT 断线检查功能。PT 断线判 据如下： a) 最大相间电压小于 30V，且任一相电流大于 0.06In； b) 负序电压大于 8V。 满足以上任一条件延时 10 秒报 PT 断线，断线消失后延时 2.5 秒返回。 PT 断线期间，自动退出低电压保护保护。 3.23 装置告警 当 CPU 检测到本身硬件故障时，发出装置报警信号同时闭锁整套保护。 硬件故障包括： 1）EPROM 出错； 2）定值出错； 3）电源故障。 当装置检测出如下问题时，发出运行异常报警： 1）断路器在分位且有电流（机端任一相电流大于 0.06In）经 10 秒延时报 TWJ 异常； 2）PT 断线； 3）CT 断线； 4）控制回路断线； 5）当系统频率低于 49.5HZ，经 10 秒延时报频率异常； 6）负序过负荷报警； 7）过负荷报警； 8）过热报警； 9）零序过流报警； 10）接地报警 11）非电量报警。 3.24 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳合闸。 遥测量包括 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф等 模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算，实时 累加。电流精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：11 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.25 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 289 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 3.26 tE 时间保护（适用于增安型电动机） tE 保护延时与堵转电流比 IA/Im 的电流-时间特性曲线 提供堵转时在 tE 时间内断开电动机电源的热过载保护，仅在电动机起动完成后投 入。tE 时间定值为 7 倍额定电流时允许堵转时间。 tEP IA/Im 1.0s 4.0s 4.3 s 4.6s 5.0s 5.5s 6.0s 15.0s 3 4 16 17.2 18.4 20 22 24 60 3.2 3.48 13.91 14.96 16 17.39 19.13 20.87 52.17 3.4 3.08 12.31 13.23 14.15 15.38 16.92 18.46 46.15 3.6 2.76 11.03 11.86 12.69 13.79 15.17 16.55 41.38 3.8 2.5 10 10.75 11.5 12.5 13.75 15 37.5 4 2.29 9.14 9.83 10.51 11.43 12.57 13.71 34.29 4.2 2.11 8.42 9.05 9.68 10.53 11.58 12.63 31.58 4.4 1.95 7.8 8.39 8.98 9.76 10.73 11.71 29.27 4.6 1.82 7.27 7.82 8.36 9.09 10 10.91 27.27 4.8 1.7 6.81 7.32 7.83 8.51 9.36 10.21 25.53 5 1.6 6.4 6.88 7.36 8 8.8 9.6 24 5.2 1.51 6.04 6.49 6.94 7.55 8.3 9.06 22.64 5.4 1.43 5.71 6.14 6.57 7.14 7.86 8.57 21.43 5.6 1.36 5.42 5.83 6.24 6.78 7.46 8.14 20.34 5.8 1.29 5.16 5.55 5.94 6.45 7.1 7.74 19.35 6 1.23 4.92 5.29 5.66 6 6.77 7.38 18.46 6.2 1.18 4.71 5.06 5.41 5.88 6.47 7.06 17.65 6.4 1.13 4.51 4.85 5.18 5.63 6.2 6.76 16.9 6.6 1.08 4.32 4.65 4.97 5.41 5.95 6.49 16.22 6.8 1.04 4.16 4.47 4.78 5.19 5.71 6.23 15.58 7 1 4 4.3 4.6 5 5.5 6 15 8 1 4 4.3 4.6 5 5.5 6 15 tE 时间保护动作延时特性表 290 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 注：tE 保护的动作时间=tEp 为 1.0s 时的动作时间×tEp 设定值。 tEp 设定为 5.0s 时，按起动电流比 IA/Im 确定的 tE 值是按照 IEC79-7、GB3836.3-2000 标准，在用于增 安型电动机 tE 保护时，其反时限过载保护可参照该特性曲线设定。为确保电动机堵转 时在 tE 时间前断开电源，过载保护装置的反时限曲线宜下移 15%左右。 3.27 逻辑框图 出 口 电 源 BSJ L1,L2,L3,L0 NL1,NL2 GFH-QD,GR-T LF,LGL(NGL) QJ QD >1 独立起动段 QJ 500ms DY-QD,GY-QD FDL1-T,FDL2-T Idi >Icdqd GL1 Ia>Izd1 Ib>Izd1 Ic>Izd1 >1 L1 Tzd1 & 过 流 I段 过 流 Ⅲ 段 原 理 同 I段 电机 起 动 Tqd Ia>Izd2 Ib>Izd2 >1 L2 GL2 & Tzd2 跳闸 矩阵 出口 过 流II段 Ic>Izd2 NL1 I2>I2zd1 FGL1 & FGL2 I2>I2zd2 BY1 T2zd1 T2zd2 & 负 序 过 流 I段 电动机保护动作 (保 持 ) FGLFSX NL2 负序过流Ⅱ段 FGLFSX IDMT. FCOS Imax>Ibs 闭 锁 失 步 开入 Tlf SB LP & 低周保护 失步保护 Tsb LP 正 序 功 率 RPzd NGL & GFH Imax>Igfh LF 功率保护 Tgl ≥ GFH-TZ GFH-QD Tgfh & 过负荷保护 GFH-TZ Tgfh L0 I0>I0zd BJJ L0-TZ I0-QD TI0zd & 零序电流保护 L0-TZ TI0zd UabUgyzd Ubc>Ugyzd Uca>Ugyzd TWJ DY & & DY-QD & GY-QD & LP Tdy 低电压保护 1 ≥ GY & Tgy 过电压保护 1 GR-TZ 2 2 ≥ HEAT*GRBJ K1 I1 +K 2 I2 GR-TZ 禁止再起动 ≥ HEAT 热复归 BY2 过热保护 禁止再起动 低压闭 锁启 动 Isdzd Idb>Isdzd Idc>Isdzd FDL1 & 1 禁止 启动 条件 启动间 隔控制 Tbsqd FDL1 TWJ BY2 ≥ 闭 锁 启 动 开入 CDSD 差动速断 Vcc 闭锁比率差 动输入 & BLCD LP 比率差动 CTDXBS CTDX Ida(Ia2)>Icdqd Idb(Ib2)>Icdqd Idc(Ic2)>Icdqd CPHCD 注 : L P为 保 护 压 板 遥 控 跳闸 YTJ 遥 控 合闸 YHJ 磁平衡差动 遥控操作 291 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 4．硬件原理说明 4.1 装置整体结构 RCS-9643CS硬件图 402 420 控制电源220V- 控制电源220V+ 419 去控制电源220V+ 至TWJ负端 TWJ HBJ 418 TBJV 去手合输入410 至合闸线圈 HBJ TBJ 合闸按钮 TBJV 408 防跳回路 TBJV 就地操作 就地遥 控选择 去遥控电源输入401 401 遥控操作 YHJ 412 遥合压板 410 YTJ 413 遥跳压板 跳闸按钮 去手跳输入411 411 KKJ 409 TBJ 414 BTJ 跳闸压板 保护跳闸接点1 416 至跳闸线圈 TBJ 417 305 遥信开入 1 307 遥信开入 2 308 遥信开入 3 201 309 遥信开入 4 202 310 遥信开入 5 203 311 遥信开入 6 204 312 遥信开入 7 205 313 遥信开入 8 206 314 遥信开入 9 207 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 292 光耦公共负 306 315 至HWJ负端 HWJ 427 485A 信号地 485A 非电量2输入 212 KKJ SYN+ TWJ 3秒 对 时 BSJ 422 BJJ 423 事故 总信号 信号公共 装置闭锁 远 装置报警 动 保护跳闸 信 号 424 BTJ 打 印 TXD 404 421 RTS TWJ HWJ 426 信号地 接 点 输 出 合后 位置 (KKJ) 407 405 信号地 210 211 406 KKJ SYN- 禁止 再启动 430 BY2 信号地 209 非电量1输入 429 串 口 通 讯 485B 208 遥信开入10 开 入 遥信开入11 量 采 闭锁启动 入 电机保 护动作 428 BY1 485B 控制回路断线 非电量3输入 非电量4输入 303 非电量5输入 304 装 置 电 直流电源源 直流电源+ 非电量6输入 闭锁失步保护 失步保护投入 投低电压保护 107 纵差保护投入 101 102 103 104 109 108 111 110 113 112 115 114 117 116 119 118 121 120 123 122 124 热复归 UA UB UC Un Ia2 Ia2' Ib2 Ib2' Ic2 Ic2' Ia1 Ia1' Ib1 Ib1' Ic1 Ic1' Ios Ios’ Iam Iam’ Icm 信号复归 装置检修 母线电压 中性点侧电流 机端电流 零序电流 测量电流 Icm’ NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 293 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 4.3 装置插件配置方式 4.3.1 标准方式 RCS-9643CS 标准装置（名称为：RCS-9643CS），背板端子自左向右，插件名称分别 为：空插件、SWI（出口和操作回路均具备）插件、电源及通讯插件、交流插件。在标 准方式下，保护定值中的“跳闸出口 2”～“跳闸出口 5”无效，请整为 0。 标准配置方式的背板端子图如下： RCS-9643CS背板端子图 SWI PWR 遥控电源+ 401 控制电源+ 402 电源地 COM 301 302 403 装置电源+ 303 404 装置电源- 304 405 遥信开入公共负 305 406 遥信开入 1 306 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 保护跳闸入口 409 遥信开入 4 309 手动合闸入口 410 遥信开入 5 310 手动跳闸入口 411 遥信开入 6 311 遥控合闸出口 412 遥信开入 7 312 遥控跳闸出口 413 遥信开入 8 313 跳闸出口1 414 遥信开入 9 314 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 HWJ- 417 启动闭锁开入 317 合闸线圈 418 非电量1输入 318 事故总 信号 合后 位置 (KKJ) AI 以太网A 以太网B 101 103 Ua Uc Ub Un 105 TWJ- 419 非电量2输入 319 485A 201 控制电源- 420 非电量3输入 320 485B 202 遥信公共 装置闭锁(BSJ) 421 非电量4输入 321 422 非电量5输入 322 串 口 通 讯 信号地 203 485A 204 运行报警(BJJ) 423 非电量6输入 323 485B 205 保护跳闸信号 424 闭锁失步保护 324 信号地 206 425 失步保护投入 325 控制回路断线信号 426 投低电压保护 326 427 电机保 护动作 禁止 再启动 纵差保护投入 对 时 SYN+ 207 SYN- 208 327 信号地 209 RTS 210 TXD 211 信号地 212 428 热复归 328 429 信号复归 329 430 装置检修 330 打 印 102 104 106 107 IA2 IA2' 108 109 IB2 IB2' 110 111 IC2 IC2' 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 4.3.2 扩展方式 RCS-9643CS 扩展方式（名称为：RCS-9643CS_KZ），背板端子自左向右，插件名称分 别为：BO 插件（纯出口插件，提供无源节点）、SWI（出口和操作回路均具备）插件、电 源及通讯插件、交流插件。 扩展配置方式的背板端子图如下： 294 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 RCS-9643CS背板端子图 SWI BO PWR COM 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 403 装置电源+ 303 504 404 装置电源- 304 跳闸 保持 信号 (TXJ) 505 405 遥信开入公共负 305 406 遥信开入 1 306 407 遥信开入 2 307 502 506 507 遥控电源+ 401 控制电源+ 402 事故总 信号 合后 位置 (KKJ) 电源地 301 302 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 511 手动跳闸入口 411 遥信开入 6 311 512 遥控合闸出口 412 遥信开入 7 312 遥控 跳闸 出口 513 遥控跳闸出口 413 遥信开入 8 313 514 跳闸出口1 414 遥信开入 9 314 遥控 合闸 出口 515 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 第二组 遥控跳 闸出口 517 HWJ- 417 启动闭锁开入 317 合闸线圈 418 跳闸 出口2 516 以太网A 以太网B 508 跳闸 出口1 AI 101 518 103 非电量1输入 Ua Uc Ub Un 第三组 遥控跳 闸出口 第三组 遥控合 闸出口 跳闸 出口3 跳闸 出口4 跳闸 出口5 519 TWJ- 419 非电量2输入 319 485A 201 520 控制电源- 420 非电量3输入 320 485B 202 521 522 遥信公共 装置闭锁(BSJ) 421 非电量4输入 321 422 非电量5输入 322 串 口 通 讯 信号地 203 485A 204 523 运行报警(BJJ) 423 非电量6输入 323 485B 205 524 保护跳闸信号 424 闭锁失步保护 324 信号地 206 525 425 失步保护投入 325 526 控制回路断线信号 426 投低电压保护 326 527 528 529 530 427 电机保 护动作 禁止 再启动 纵差保护投入 104 318 105 第二组 遥控合 闸出口 102 对 时 SYN+ 207 SYN- 208 327 信号地 209 RTS 210 TXD 211 信号地 212 428 热复归 328 429 信号复归 329 430 装置检修 330 打 印 106 107 IA2 IA2' 108 109 IB2 IB2' 110 111 IC2 IC2' 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 接地端子 注：BO 插件为选配件，如需要订购 RCS-9643CS 扩展配置方式，需特殊说明。 4.4 装置说明 4.4.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，形成各种保护继电器，并计算各种遥测量。Ia1、Ib1、Ic1 为 机端保护 CT 输入，Ia2、Ib2、Ic2 为中性点侧保护 CT 输入。IA、IC 为专用测量 CT 输 入。Ios 零序电流输入可用作零序过流保护用（报警或跳闸），零序电流的接入最好用 套管零序电流互感器接入，若无套管零序电流互感器，在保证零序电流能满足接地保护 精度要求前提下用三相电流之和即 CT 的中性线电流。UAB、UBC、UCA 输入在本装置中既 作为低电压保护、高电压保护和低周保护的电压输入，同时也与 IA、IC 一起计算形成 本线路的 P、Q、COSф、Kwh、Kvarh。 295 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 4.4.2 背板接线说明 背板各端子的定义如下，其中出口插件(BO)为选配插件： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 509～510 对应保护跳闸出口 1 接点。 端子 511～512 对应保护跳闸出口 2 接点。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应第二组遥控跳闸出口接点。 端子 519～520 对应第二组遥控合闸出口接点。 端子 521～522 对应第三组遥控跳闸出口接点。 端子 523～524 对应第三组遥控合闸出口接点。 端子 525～526 对应保护跳闸出口 3 接点。 端子 527～528 对应保护跳闸出口 4 接点。 端子 529～530 对应保护跳闸出口 5 接点。 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳、遥合和选 线功能、远方修改软压板功能投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412) 的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口(414)的公共端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口 1(BTJ)，可经压板接至端子 409。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 426 对应控制回路断线输出。 端子 427～428 电动机保护动作信号，该信号保持。 端子 429～430 为过热禁止再启动接点。可将该接点串联至合闸线圈回路中（430 接 418，429 接合闸线圈）。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 296 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～309 可以是普通遥信亦可整定成断路 器位置信号或遥控投入信号的输入端(参见 5.4 节)，310～316 为普通遥信。 端子 317 为电机启动闭锁开入。 端子 318～323 为 6 路非电量开入。。 端子 324 为闭锁失步保护开入。 端子 325 为失步保护投入。 端子 326 为低电压保护投入。 端子 327 为纵差保护投入。 端子 328 为热复归开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 107～108 为中性点侧 A 相电流输入。 端子 109～110 为中性点侧 B 相电流输入。 端子 111～112 为中性点侧 C 相电流输入。 端子 113～114 为机端 A 相电流输入。 端子 115～116 为机端 B 相电流输入。 端子 117～118 为机端 C 相电流输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 在装置内部已经通过位置监视回路、KKJ 回路、遥控回路(涉及端子 401、420)采集 到 TWJ、HWJ、KKJ 以及遥控投入信号(YK)。这些信号参与相关的保护功能和远动功能， 并就地记录和上传。 有时现场操作机构不需跳合闸保持回路或者现场使用的是外部操作回路的跳合闸 保持回路，只需本装置提供跳合闸出口和遥控出口。此时位置监视回路、跳合闸保持回 路、KKJ 回路和遥控回路均不接。相应的，位置信号和遥控投入信号也无法在内部采集。 为了引入这些信号，装置设置了辅助参数。通过辅助参数的整定可以将端子 306～ 309 定义成位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)入口(参见 5.4 节)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.4.3 跳线说明 装置 SWI 板跳线： 1)T4 和 T5 分别用来选择“备用出口 1”(n427～n428)和“备用出口 2”(n429～430) 动作时是否需要经过起动继电器开放。跳 1－2 为经起动继电器开放；跳 2－3 为不经起 动继电器开放。 本装置中 T4 需跳 1－2； T5 需跳 2－3。 2)端子 421～424 是跳闸信号接点。当 A－A’短接时该接点是保持信号；出厂时 A －A’断开，即 421～424 是瞬动接点。 297 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 装置 CPU 板跳线： 1)JP2、JP3 与程序下载相关。出厂时不跳，即禁止程序下载。 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 PT 额定一次值 PT 额定二次值 二相式 CT 投入 主画面显示一次值 计算电度显示一次值 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～4000A 1/5A 0～110.0KV 100V 0/1 0/1 0/1 备注 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 “1”表示 AC 相 CT 接线 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 298 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 定 值 名 称 电动机额定电流 电动机启动时间 差动速断定值 差动电流起动定值 比率制动系数 过流Ⅰ段定值 过流Ⅰ段延时 过流Ⅱ段定值 过流Ⅱ段延时 过流Ⅲ段定值 过流Ⅲ段延时 负序过流Ⅰ段定值 负序过流Ⅰ段延时 负序过流Ⅱ段定值 负序过流Ⅱ段延时 过负荷保护定值 过负荷保护延时 负序电流发热系数 发热时间常数 散热时间常数 过热报警水平 零序过流定值 零序过流延时 零序过压保护定值 零序过压保护延时 低电压保护定值 低电压保护延时 过电压保护定值 过电压保护延时 低频保护频率定值 低频保护延时 失步保护电流闭锁定值 失步保护功角定值 失步保护延时 功率保护定值 功率保护延时 非电量 1 保护跳闸延时 非电量 2 保护跳闸延时 非电量 3 保护跳闸延时 最小启动时间间隔 低压启动闭锁定值 过流闭锁定值 tE 时间定值 跳闸出口 1 跳闸出口 2 定值符号 Ie Tqd Isdzd Icdqd Kbl Izd1 Tzd1 Izd2 Tzd2 Izd3 Tzd3 I2zd1 T2zd1 I2zd2 T2zd2 Igfh Tgfh K2 HEAT COOL GRBJ I0zd TI0zd U0zd TU0zd Udyzd Tdyzd Ugyzd Tgyzd Flzd Tfzd Ibs ψ Tsbzd RPzd Trpzd Tfdl1 Tfdl2 Tfdl3 Tbsqd Ubsqd Iglbs tEzd Ck1 Ck2 整 定 范 围 0.1In～2In 0～500S 3Ie～8Ie 0.3Ie～0.5Ie 0.3～0.5 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～20In 0～100S 0.1In～3In 0～100S 3～10 0～100 分 1～5 倍 HEAT 30%～100% 0.02～15A 0～100S 2～100V 0～100S 10～90V 0～100S 100～120V 0～100S 45～50Hz 0～100S 0.1In～3In 0°～60° 0～100S 0.00%～10.00%Sn 0～100S 0～100S 0～100S 0～100 分 0～100 分 0～100V 0.1In～20In 1～15S 000000h-ffffffh 000000h-ffffffh 整定步长 备注 0.01A 0.01S 0.01A 0.01A 0.01 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 0.01A 0.01S 1 一般可取为 6 0.01 分 0.01 倍 0.01% 一般可取为 80% 0.01A 0.01S 0.01V 3U0 自产 0.01S 0.01V 按相间电压整定 0.01S 0.01V 按相间电压整定 0.01S 0.01Hz 0.01S 0.01A 0.01° 0.01S 0.01%Sn 0.01S 0.01S 0.01S 0.01 分 0.01 分 0.01V 0.01A 0.01S 1 1 注1 299 NARI-RELAYS 46 47 48 49 1* 2* 3 4* 5* 6* 7* 8* 9* 10 11* 12* 13 14* 15* 16* 17* 18* 19 20* 21* 22* 23* 24* 25* 26* 27* 28* 29* 30* 31* 32* 序号 1 2 3 4 5 6 7 8 9 10 300 RCS-9643CS 电动机保护测控装置说明书 跳闸出口 3 Ck3 000000h-ffffffh 1 注1 注1 跳闸出口 4 Ck4 000000h-ffffffh 1 跳闸出口 5 Ck5 000000h-ffffffh 1 注1 禁止再启动出口 JZZQD 00000h-1ffffh 1 以下为整定控制字 SWn，控制字的位置“1”相应功能投入，置“0”相应功能退出 差动速断投入 CDSD 0，1 比率差动投入 BLCD 0，1 CT 断线闭锁比率差动 CTDXBS 0，1 磁平衡差动保护投入 CPHCD 0，1 电流由第二组保护 CT 输入 过流Ⅰ段投入 GL1 0，1 过流Ⅱ段投入 GL2 0，1 过流Ⅲ段投入 GL3 0，1 负序Ⅰ段投入 FGL1 0，1 负序Ⅱ段投入 FGL2 0，1 0：报警，1：跳闸 负序Ⅱ段为反时限 FGL2FSX 0，1 1：反时限投入 过负荷保护投入 GFH 0，1 0：报警，1：跳闸 过热跳闸投入 GRTZ 0，1 过热报警投入 GRBJ 0，1 零序过流投入 L0 0，1 0：报警，1：跳闸 零序过压投入 U0 0，1 0：报警，1：跳闸 低电压保护投入 DY 0，1 过电压保护投入 GY 0，1 低频保护投入 LF 0，1 失步保护自动投入 SBA 0，1 失步保护投入 SB 0，1 投低功率保护 LGL 0，1 投逆功率保护 NGL 0，1 非电量 1 保护投入 FDL1 0，1 非电量 2 保护投入 FDL2 0，1 0：报警，1：跳闸 非电量 3 保护投入 FDL3 0，1 0：报警，1：跳闸 非电量 4 保护投入 FDL4 0，1 非电量 5 保护投入 FDL5 0，1 非电量 6 保护投入 FDL6 0，1 启动间隔控制投入 QDKZ 0，1 低压闭锁启动投入 DYBS 0，1 过流闭锁投入 GLBS 0，1 tE 时间保护投入 TESJ 0，1 定 值 名 称 定值符号 整 定 范 围 整定步长 备注 电动机额定电流 Ie 0.1In～2In 0.01A 电动机启动时间 Tqd 0～500S 0.01S 差动速断定值 Isdzd 3Ie～8Ie 0.01A 差动电流起动定值 Icdqd 0.3Ie～0.5Ie 0.01A 比率制动系数 Kbl 0.3～0.5 0.01 过流Ⅰ段定值 Izd1 0.1In～20In 0.01A 过流Ⅰ段延时 Tzd1 0～100S 0.01S 过流Ⅱ段定值 Izd2 0.1In～20In 0.01A 过流Ⅱ段延时 Tzd2 0～100S 0.01S 过流Ⅲ段定值 Izd3 0.1In～20In 0.01A NARI-RELAYS 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 1* 2* 3 4* 5* 6* 7* 8* RCS-9643CS 电动机保护测控装置说明书 过流Ⅲ段延时 Tzd3 0～100S 0.01S 负序过流Ⅰ段定值 I2zd1 0.1In～20In 0.01A 负序过流Ⅰ段延时 T2zd1 0～100S 0.01S 负序过流Ⅱ段定值 I2zd2 0.1In～20In 0.01A 负序过流Ⅱ段延时 T2zd2 0～100S 0.01S 过负荷保护定值 Igfh 0.1In～3In 0.01A 过负荷保护延时 Tgfh 0～100S 0.01S 负序电流发热系数 K2 3～10 1 一般可取为 6 发热时间常数 HEAT 0～100 分 0.01 分 散热时间常数 COOL 1～5 倍 HEAT 0.01 倍 过热报警水平 GRBJ 30%～100% 0.01% 一般可取为 80% 零序过流定值 I0zd 0.02～15A 0.01A 零序过流延时 TI0zd 0～100S 0.01S 零序过压保护定值 U0zd 2～100V 0.01V 3U0 自产 零序过压保护延时 TU0zd 0～100S 0.01S 低电压保护定值 Udyzd 10～90V 0.01V 按相间电压整定 低电压保护延时 Tdyzd 0～100S 0.01S 过电压保护定值 Ugyzd 100～120V 0.01V 按相间电压整定 过电压保护延时 Tgyzd 0～100S 0.01S 低频保护频率定值 Flzd 45～50Hz 0.01Hz 低频保护延时 Tfzd 0～100S 0.01S 失步保护电流闭锁定值 Ibs 0.1In～3In 0.01A 失步保护功角定值 ψ 0°～60° 0.01° 失步保护延时 Tsbzd 0～100S 0.01S 功率保护定值 RPzd 0.00%～10.00%Sn 0.01%Sn 功率保护延时 Trpzd 0～100S 0.01S 非电量 1 保护跳闸延时 Tfdl1 0～100S 0.01S 非电量 2 保护跳闸延时 Tfdl2 0～100S 0.01S 非电量 3 保护跳闸延时 Tfdl3 0～100 分 0.01 分 最小启动时间间隔 Tbsqd 0～100 分 0.01 分 低压启动闭锁定值 Ubsqd 0～100V 0.01V 过流闭锁定值 Iglbs 0.1In～20In 0.01A tE 时间定值 tEzd 1～15S 0.01S 跳闸出口 1 Ck1 000000h-ffffffh 1 跳闸出口 2 Ck2 000000h-ffffffh 1 注1 跳闸出口 3 Ck3 000000h-ffffffh 1 注1 注1 跳闸出口 4 Ck4 000000h-ffffffh 1 跳闸出口 5 Ck5 000000h-ffffffh 1 注1 禁止再启动出口 JZZQD 00000h-1ffffh 1 以下为整定控制字 SWn，控制字的位置“1”相应功能投入，置“0”相应功能退出 差动速断投入 CDSD 0，1 比率差动投入 BLCD 0，1 CT 断线闭锁比率差动 CTDXBS 0，1 磁平衡差动保护投入 CPHCD 0，1 电流由第二组保护 CT 输入 过流Ⅰ段投入 GL1 0，1 过流Ⅱ段投入 GL2 0，1 过流Ⅲ段投入 GL3 0，1 负序Ⅰ段投入 FGL1 0，1 301 NARI-RELAYS 9* 10 11* 12* 13 14* 15* 16* 17* 18* 19 20* 21* 22* 23* 24* 25* 26* 27* 28* 29* 30* 31* 32* 负序Ⅱ段投入 负序Ⅱ段为反时限 过负荷保护投入 过热跳闸投入 过热报警投入 零序过流投入 零序过压投入 低电压保护投入 过电压保护投入 低频保护投入 失步保护自动投入 失步保护投入 投低功率保护 投逆功率保护 非电量 1 保护投入 非电量 2 保护投入 非电量 3 保护投入 非电量 4 保护投入 非电量 5 保护投入 非电量 6 保护投入 启动间隔控制投入 低压闭锁启动投入 过流闭锁投入 tE 时间保护投入 RCS-9643CS 电动机保护测控装置说明书 FGL2 FGL2FSX GFH GRTZ GRBJ L0 U0 DY GY LF SBA SB LGL NGL FDL1 FDL2 FDL3 FDL4 FDL5 FDL6 QDKZ DYBS GLBS TESJ 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0，1 0：报警，1：跳闸 1：反时限投入 0：报警，1：跳闸 0：报警，1：跳闸 0：报警，1：跳闸 0：报警，1：跳闸 0：报警，1：跳闸 注 1：跳闸出口 2、3、4、5 分别对应选配 BO 插件上的“511-512” 、“525-526” 、 “527-528”和“529-530”出口。在不选配 BO 插件时，这四个定值无效，请整为 0。 5.2.1 定值相关说明： 1> 在整定定值前必须先整定保护定值区号。 2> 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定 为上限值；如是欠量继电器（比如低周保护低频定值、低电压保护低压定值）则 整定为下限值；时间整定为 100 秒，功能控制字退出，硬压板打开。 3> 速断保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保 护中一百毫秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击 电流，对于零序速断保护还存在断路器三相不同期合闸产生的零序电流的冲击。 4> 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退； 就地可通过初始化菜单将软压板值全部置成“1”。 5> 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有 效时才投入相应保护元件，否则退出该保护元件。 5.2.2 部分定值整定说明： （1）电动机启动时间 Tqd： 为电动机从启动到电动机转速达到额定转速的时间，考虑裕度，可整为最长启动时 间的 1.2 倍。 （2）负序过流Ⅰ段：（I2zd1、T2zd1、FGL1） 302 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 负序过流Ⅰ段定值 I2zd1 的推荐整定范围为 0.6～1.2Ie（Ie 为电动机额定电流）， 典型地 I2zd1 取 Ie 比较合适。负序过流Ⅰ段时间 T2zd1 推荐整定范围为 0.5S～3S。装 置实际的整定值需根据现场的情况进行整定计算得到，同时还应充分考虑发生外部故障 时与其它快速保护的时间配合问题。 （3）负序过流Ⅱ段：(I2zd2、T2zd2、FGL2、FGL2FSX) 负序过流Ⅱ段作为灵敏的不平衡电流保护，可通过控制字 FGLFSX 选择该段采用定 时限还是反时限特性。 （a）若选择采用定时限，负序过流Ⅱ段定值 I2zd2 按躲开正常运行的最大负序电流整 定，即 I2zd2=Kk*I2max，Kk 取 1.2～1.3，I2max 为正常运行的最大负序电流。 负序过流Ⅱ段时间 T2zd2 推荐整定范围为 0. 5～10S。 （b）若选择采用反时限，I2zd2=Kf*I2max，Kf 取 1.05～1.1，I2max 为正常运行的最 大负序电流。 负序过流Ⅱ段时间定值 T2zd2，范围一般为 0～1S。如果电动机厂家提供负序反 t 时限的动作曲线，则可根据下式求出一组 p 后取较小的值。 t p = [(I2/I2zd2) 2 − 1] ∗ t/80 （4）过热保护：（K2、HEAT、COOL、GRBJ、GRTZ、JZZQD） 负序电流发热系数 K2 整定范围为 3～10，一般取 6。 发热时间常数 HEAT 由电动机厂家提供，如果厂家没有提供，可考虑按下述方法整 定： （a） 如果厂家提供了电动机的热限曲线或一组过负荷能力的数字，则可根据式 [ τ = t ∗ (I / Ie ) − (1.05) 2 2 ] 求出一组τ后取较小的值作为 HEAT。 （b）根据下式来得到 HEAT。 τ= θe × K 2 × Tqd θ0 式中， θe 为电动机的额定温升，K 为启动电流倍数， θ 0 为电动机的启动时的温升， Tqd 为电动机启动时间 Tqd（定值）。 电动机停转时，散热效果变差，为补偿这种情况，散热时间常数 COOL 可取 1.5～4.5 倍，具体数值视环境条件而定。 过热报警水平一般取 80% 。 GRTZ 是否投入由用户任意选择。 若电动机被过热保护动作跳闸后，不能立即再次启动，要等到电动机散热到允许启 动的温度时，才能再启动。则 JZZQD 投入，此时 GRTZ 一定要投入。 （5）纵差保护 1）差动速断保护 差动速断定值 Isdzd: 按躲过最大外部短路时的不平衡差流整定。 2）比率差动保护 差动电流起动定值 Icdqd: 按躲过正常运行时最大不平衡差流整定。 比率制动系数 Kbl:推荐为 0.3。 控制字 CTDXBS 一般要投入。 （6）失步保护 303 NARI-RELAYS RCS-9643CS 电动机保护测控装置说明书 功率因数角整定范围为 0º～60º，推荐整定 30º；闭锁电流按同步电动机凸极功率 对应的电流整定； （7）低功率/逆功率保护 低功率保护，可按躲过空载运行时有功功率整定。 逆功率保护，按系统失电时电动机输出的最小功率整定。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 1～2 1～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 备注 出厂时设为“01” 1：通用 103 规约 1：专用 103 规约 2：Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：全站的装置地址必须唯一。 3> 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6> 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 304 名称 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 整定范围 0～99.0s 0～99.0s 出厂设定值 0.4s 0.4s 备注 NARI-RELAYS 3 4 5 6 7 8 9 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK RCS-9643CS 电动机保护测控装置说明书 0～99.0s 0～99.0s 0/1 0/1 0/1 0/1 0/1 0.4s 0.4s 1 0 0 0 0 参见说明 相关说明： 1> 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、遥控合闸出口 401～412、遥控 跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接，420 端子亦 悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的引入 端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信用)。以 下是这些信号的引入原则： a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输 出)，需将外部 KKJ 信号引至端子 308。 b) TWJ 引入原则： 若装置使用过流加速功能、零序加速等功能或者希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用遥控(对应本开关)或者接地选线功能，宜将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 d) YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必从端子 309 引入 YK 信号，同 时将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其他情况下整成 1。 305 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 第十四章 RCS-9647CS 电抗器保护测控装置说明书 1．概述 1.1 应用范围 RCS-9647CS 为电抗器保护测控装置，适用于 110KV 以下电压等级的电抗器。可组屏 安装，亦可在开关柜就地安装。 1.2 保护配置和功能 1.2.1 保护配置 1）差动速断保护、比率差动保护。 2）两段定时限过流保护、一段反时限过流保护。 3）两段零序过流保护(其中零序过流Ⅱ段可以选择为反时限)。 4）过负荷保护。 5）六路非电量保护。 6）小电流接地选线功能（必须采用外加零序电流）。 7）独立的操作回路。 1.2.2 测控功能 1）15 路自定义遥信开入。 2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。 3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个遥测量。 4）事件 SOE 记录等。 1.2.3 保护信息功能 装置描述的远方查看。 系统定值的远方查看。 保护定值和区号的远方查看、修改功能。 软压板状态的远方查看、投退、遥控功能。 装置保护开入状态的远方查看。 装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方 查看。 7) 远方对装置的信号复归。 8) 故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 1) 2) 3) 4) 5) 6) 1.3 性能特征 l l l 306 保护功能配置齐全、动作快速、性能可靠。 操作回路配置灵活，可以适应各种操作机构。 功能强大的选配插件能够满足现场各种需要。 NARI-RELAYS l l l l l l l l RCS-9647CS 电抗器保护测控装置说明书 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计 上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足 相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记录 报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波时间 最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通道 独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 耗 交流电压： 交流电流： 直 220V，110V 允许偏差+15%，－20% 57.7V（相电压），100V（线电压） 5A，1A 50Hz 流： < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 307 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 2.3 主要技术指标 2.3.1 差动保护 差动速断动作时间 < 25ms(1.5 倍整定值) 比率差动动作时间 < 45ms(2.0 倍整定值) 2.3.2 过流保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.1In～20In < ±2.5% 或 ±0.01In 0～100S 时间定值×1%＋35ms 2.3.3 零序保护 电流定值范围： 电流定值误差： 时间定值范围： 时间误差： 0.02A～12A(外接时) < ±2.5% 或 ±0.01A 0～100S 时间定值×1%＋35ms 2.3.4 遥信开入 分辨率 <1ms 信号输入方式：无源接点 2.3.5 遥测量计量等级 电流/电压： 功率/电度： 0.2 级 0.5 级 2.3.6 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.7 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.8 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 308 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 差动保护 电抗器差动保护是电抗器相间短路的主保护。 1> 差动速断保护 保护设有一速断段，以在电抗器内部严重故障时快速动作。当任一相差动电流大于 差动速断整定值 Isdzd 时，装置立即出口。 2> 比率差动保护 装置采用常规比率差动原理，其动作方程为 |IT+IN| > Icdqd 当|IT－IN|/2 ≤Ie 时 |IT+IN|－Icdqd > Kbl×{|IT－IN|/2－Ie} 当|IT－IN|/2 ＞Ie 时 式中 IT 为电抗器首端电流(Ia1～Ic1)，IN 为尾端电流(Ia2～Ic2)，Kbl 为比率制动系 数，Icdqd 为差动电流起动定值。 任一相比率差动保护动作即出口跳闸。下图是差动方程的动作曲线： Id 速动区 Isdzd 动作区 Kbl 制动区 Icdqd Ie Ir 上图中 Id 为差动电流|IT+IN|，Ir 为制动电流|IT-IN|/2 3> CT 断线判别 装置设有延时和瞬时两种 CT 断线报警功能，其判别原理如下。 3.1> 延时 CT 断线判别 当任一相差流大于 0.08In，延时 10 秒时发出 CT 断线报警信号。不闭锁比率差动保 护。 延时 CT 断线判别兼有保护装置交流采样回路的自检功能。 如果差动速断保护和比率差动保护都退出，则不再进行延时 CT 断线检测。 3.2> 瞬时 CT 断线判别 瞬时 CT 断线判别在比率差动元件起动后进行。满足下述任一条件不进行瞬时 CT 断线判别： 1) 起动前各侧最大相电流小于 0.08In。 2) 起动后最大相电流大于 1.2 倍 Ie。 3) 起动后电流比起动前增加。 309 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 首端、尾端六路电流同时满足下列条件认为是 CT 断线： 1) 一侧 CT 的一相或两相电流减小至差动保护起动。 2) 其余各路电流不变。 瞬时 CT 断线可通过控制字 CTDXBS 选择发报警信号的同时是否闭锁比率差动保 护(固定不闭锁差动速断保护)。 如果装置中的比率差动保护退出，则瞬时 CT 断线的检测功能自动退出。 3.2 过流保护 本装置为 1＃电流(由 107～112 引入) 设两段定时限过流保护和一段反时限过流保 护，各段有独立的电流定值和时间定值以及控制字。过流保护可以选择是否经复压闭锁。 反时限过流保护的反时限特性一般沿用国际电工委员会(IEC255-4)和英国标准规 范(BS142.1996)的规定，本装置采下列三个标准特性方程。 0.14 tp (1) 一般反时限： t = (I I p ) 0.02 − 1 非常反时限： t = 13.5 tp (I I p ) − 1 (2) 极端反时限： t = 80 tp (I I p ) 2 − 1 (3) 本装置为 2＃电流(由 113～118 引入) 设两段定时限过流保护，两段均有独立的电 流定值和时间定值以及控制字。也可以选择是否经复压闭锁。 在 PT 断线期间，复压闭锁条件自动退出，即原经复压闭锁的过流段变成纯过流保 护。 装置在选配方式下提供了复压输出功能，对应端子 529～530，可以选择接点常开或 者常闭。参见 8.1、8.2、5.4 节。 3.3 负序过流保护 装置设置了一段负序过流保护，作为电抗器的匝间保护。注意，整定时需考虑是否 要增加一定的跳闸延时，以避免在区外故障时误动。负序电流由 1＃电流(107～112 引 入)自产。 3.4 过负荷保护 当母线电压升高时，可能会引起电抗器过负荷。因此装置设置了一段定时限相电流 过负荷保护，可通过控制字选择投报警或跳闸。 3.5 零序保护（接地保护） 当装置用于不接地系统或小电流接地系统，系统单相接地的零序电流很小时，可以 用接地试跳的功能来寻找故障点。这种情况要求零序电流由外部专用的零序 CT 引入， 不能够用软件自产。 当装置用于小电阻接地系统，接地零序电流相对较大时，可以用直接跳闸方法来隔 离故障。相应的，本装置提供了两段零序过流保护，其中零序Ⅰ段固定为定时限保护， 零序Ⅱ段可经控制字选择是定时限还是反时限，反时限特性也是从上述特性 1～特性 3 中选择。 零序Ⅱ段还可经控制字选择是跳闸还是报警。 310 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 当零序电流作跳闸和报警用时，其既可以由外部专用的零序 CT 引入，也可用软件 自产(由 1＃电流自产，系统定值中有“零序电流自产”控制字)。 3.6 非电量保护 装置设置了轻瓦斯、油温高、压力释放、重瓦斯以及非电量 1 和非电量 2 合计 6 路 非电量保护，具备报警或者跳闸功能。 3.7 跳闸出口矩阵 本装置的 10 个跳闸出口均可组态，即可以通过控制字决定保护元件和出口的对应 关系。 RCS-9647CS 标准配置提供 3 组跳闸出口（CK1： “402-414”、CK2： “427-428”、CK3： “429-430”，此时整定值“跳闸出口 4”～“跳闸出口 10”均无效）。 选配方式提供 8 组跳闸出口（CK1： “509-510”、CK4： “511-512”、CK5： “525-526”、 CK6： “527-528”、CK7： “517-518”、CK8： “519-520”、CK9： “521-522”、CK10： “523-524” ， 此时定值中的“跳闸出口 2”和“跳闸出口 3”均无效）。 跳闸出口 1～10 和实际开关的对应关系由装置外部的配线决定。 保护元件所在的列和跳闸出口所在的行的交叉位置，决定该保护元件动作时是否触 发该跳闸出口，填 1 触发，填 0 不触发。 非 电 量 14 13 12 11 10 9 压 力 释 放 超 温 零 序 反 时 限 段 零 序 Ⅱ 段 零 序 Ⅰ 段 过 负 荷 段 8 7 2# 非 电 量 15 电 流 过 流 Ⅱ 段 6 5 4 3 2 1 电 流 过 流 Ⅰ 段 负 序 过 流 段 过 流 反 时 限 段 过 流 Ⅱ 段 过 流 Ⅰ 段 比 率 差 动 差 动 速 断 1 16 2 元件 17 2# 位数 重 瓦 斯 跳闸出口 1 0 0 1 0 1 0 1 1 0 1 1 0 0 0 1 1 1 跳闸出口 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 4 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 5 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 7 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 8 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 跳闸出口 10 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 出口 311 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 例如，差动速断、比率差动、过流Ⅰ段、2＃电流过流Ⅰ段、2#电流过流Ⅱ段、零 序Ⅰ段、零序Ⅱ段、超温和重瓦斯动作时都要触发跳闸出口 1， 位串 16 进制数 1 0000 0 则在这 9 个动作元件所在的 9 列与跳闸出口 1 所在行的交叉处 2 0001 1 填 1。这样，在跳闸出口 1 对应的行可得到如下 17 位的位串： 3 0010 2 00101011011000111。 4 0011 3 本装置跳闸出口矩阵采用的是 16 进制数整定，因而需要 5 0100 4 将上述的位串转成 16 进制数。转换方法如下： 6 0101 5 从右向左，每 4 位位串对应 1 位 16 进制数(最左端位数不 7 0110 6 足 4 位时加零补足)。以 00101011011000111 为例，分组的结 8 0111 7 9 1000 8 果为 0000，0101，0110，1100，0111，左边补了 3 零。 10 1001 9 4 位位串和 16 进制数的对应关系如右表，通过查表可知 11 1010 A 位串 0000，0101，0110，1100，0111 对应的 16 进制数为 056C7。 12 1011 B 即跳闸出口 1 的跳闸矩阵为 056C7。 13 1100 C 相应的，所有的动作元件都不触发的跳闸出口矩阵为 14 1101 D 00000，都触发的跳闸出口矩阵为 1FFFF。 15 1110 E 16 1111 F 将上述 16 进制数通过装置菜单整定至对应的跳闸出口位 置，即完成跳闸出口的整定。 3.8 装置自检 当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返回）。 硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、CPLD 故障。 3.9 装置运行告警 当装置检测到下列状况时，发运行异常信号（BJJ 继电器动作）： TWJ 异常、频率异常、PT 断线、控制回路断线、接地报警、零序Ⅱ段报警、弹簧未 储能报警、瞬时 CT 断线报警、延时 CT 断线报警、油温高报警、轻瓦斯报警、过负荷报 警、非电量 1 报警、非电量 2 报警。 3.10 遥控、遥测、遥信功能 遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳合闸。标准 配置仅提供一组遥控输出接点(固定对应本开关)；选配方式可额外再提供两组遥控，参 见 5.4、8.1、8.2 节。 遥测量包括 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共 14 个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算， 实时累加。电流、电压精度达到 0.2 级，其余精度达到 0.5 级。 遥信量主要有：15 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.11 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 312 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 3.12 逻辑框图 RCS-9647CS逻辑框图 出口电源 遥控操作 差动保护 过流保护 零序保护 非电量保护 BLCDa BLCDb BLCDc 瞬时CTDX IA>I1zd IB>I1zd IC>I1zd 复压条件 IA>I2zd IB>I2zd IC>I2zd 复压条件 IA>Ifsx IB>Ifsx IC>Ifsx 复压条件 I2A>I21zd I2B>I21zd I2C>I21zd 复压条件 I2A>I22zd I2B>I22zd I2C>I22zd 复压条件 CDSD 独立起动段 差动保护投入 BLCD >1 差动保护投入 比率差动 & DXBS GL1 >1 & T1 过流Ⅰ段 FY_GL1 GL2 >1 T2 & BTJx 跳闸矩阵x 过流Ⅱ段 注:x=1～10 FY_GL2 >1 GLFSX & 过流反时限 IDMT. FY_FSX GL21 >1 & T21 2＃电流 过流Ⅰ段 T22 2＃电流 过流Ⅱ段 FY_GL21 GL22 >1 & FY_GL22 GFH Imax>Igfh GFH L01 L02 Tfx 负序过流保护 Tgfh 过负荷 Tgfh T01 零序Ⅰ段 L0FSX T02 L0FSX IDMT. 零序Ⅱ段 T02 L02 BJJ ZWS 重瓦斯开入 YLSF 压力释放开入 YWG 油温高开入 非电量1开入 QJ 差动速断 FX I0>I02zd QJ >1 I2>Ifxzd I0>I01zd 500ms >1 Ida>Icdsd Idb>Icdsd Idc>Icdsd BSJ YWG FDL1 Tfdl1 非电量保护 FDL1 非电量2开入 FDL2 Tfdl2 FDL2 轻瓦斯开入 遥控跳闸 YTJ 遥控合闸 YHJ 遥控操作 313 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 4．硬件原理说明 4.1 装置整体结构 本小节所列的硬件图(即下图)是 9647CS 标准配置的硬件图，如果需要更多的出口 或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 RCS-9647CS硬件图 402 420 控制电源220V- 控制电源220V+ 419 去控制电源220V+ 至TWJ负端 TWJ HBJ 418 TBJV 去手合输入410 HBJ 合闸按钮 408 TBJ 至合闸线圈 防跳回路 TBJV TBJV 就地操作 就地遥 控选择 去遥控电源输入401 401 遥控操作 YHJ 412 遥合压板 410 YTJ 413 跳闸按钮 遥跳压板 411 KKJ 跳闸压板 409 TBJ BTJ1 414 去手跳输入411 跳闸出口1 416 至跳闸线圈 TBJ 417 305 遥信开入 1 307 遥信开入 2 308 遥信开入 3 201 309 遥信开入 4 202 310 遥信开入 5 203 遥信开入 6 204 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 314 光耦公共负 306 311 至HWJ负端 HWJ 遥信开入 7 205 遥信开入 8 206 207 遥信开入 9 208 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 209 210 遥信开入13 211 遥信开入14 212 遥信开入15 非电量2报警 /跳闸 非电量1报 警/跳闸 303 304 轻瓦斯报警 427 485A 428 BY1 485B 429 信号地 串 口 通 485A 讯 430 BY2 406 485B KKJ 信号地 KKJ SYN+ SYN- 407 TWJ 3秒 421 RTS BSJ 422 BJJ 423 424 BTJ 打 印 TWJ HWJ 信号地 跳闸出口3 接 点 输 合后 出 位置 (KKJ) 404 405 对 时 信号地 TXD 跳闸出口2 426 事故 总信号 信号公共 装置闭锁 远 动 装置报警 信 保护跳闸 号 控制回路 断线 装 置 电 直流电源源 直流电源+ 油温高报警 /跳闸 压力释放跳闸 重瓦斯跳闸 差动保护投入 弹簧未储能 信号复归 装置检修 101102 103 104 107 108 109 110 111 112 UA UB UC Un 母线电压 113 114 115 116 117 118 119 120 121 122 123 124 I A1 I A1' I B1 I B1' I C1 I C1' I A2 I A2' I B2 I B2' I C2 I C2' I 0 I 0' I amI am' I cmI cm' 首端CT 尾端CT 零序CT 测量CT NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图(标准配置)。 315 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 4.3 装置接线端子与说明 本小节所列的背板端子图(即下图)对应于 9647CS 的标准配置，如果需要更多的出 口或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 RCS-9647CS背板端子图 PWR SWI 遥控电源+ 401 控制电源+ 402 电源地 COM 301 302 403 装置电源+ 303 404 装置电源- 304 405 遥信开入公共负 305 406 遥信开入 1 306 407 遥信开入 2 307 保护合闸入口 408 遥信开入 3 308 保护跳闸入口 409 遥信开入 4 309 手动合闸入口 410 遥信开入 5 310 手动跳闸入口 411 遥信开入 6 311 遥控合闸出口 412 遥信开入 7 312 遥控跳闸出口 413 遥信开入 8 313 跳闸出口1 414 遥信开入 9 314 415 遥信开入10 315 跳闸线圈 416 遥信开入11 316 HWJ- 417 遥信开入12 317 事故总 信号 合后 位置 (KKJ) AI 以太网A 以太网B 101 103 合闸线圈 418 遥信开入13 Ua Uc Ub Un 控制电源遥信公共 419 420 421 装置闭锁(BSJ) 422 运行报警(BJJ) 423 保护跳闸信号 424 425 控制回路断线信号 426 跳闸 出口2 跳闸 出口3 427 遥信开入14 遥信开入15 非电量2报警/跳闸 油温高报警/跳闸 压力释放跳闸 重瓦斯跳闸 差动保护投入 485A 319 485B 320 321 非电量1报警/跳闸 322 轻瓦斯报警 104 318 105 TW J- 102 串 口 通 讯 323 对 时 弹簧未储能 328 429 信号复归 329 430 装置检修 330 205 信号地 327 428 485B SYN- 打 印 IA1 IA1' 108 109 IB1 IB1' 110 111 IC1 IC1' 112 113 IA2 IA2' 114 115 IB2 IB2' 116 117 IC2 IC2' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 203 204 SYN+ 325 107 202 485A 信号地 324 326 信号地 106 201 206 207 208 209 RTS 210 TXD 211 信号地 212 接地端子 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器。 Ia1、Ib1、Ic1 引自首端保护 CT。既作为过流保护用的相电流，又参与差动保护。 装置用这组电流自产出零流(当控制字投入时)和负序电流。 Ia2、Ib2、Ic2 引自尾端保护 CT，既作为 2#过流保护用的相电流，又参与差动保护。 I0 为零序电流输入。其既可作零序过流保护（报警或跳闸）用，也可作小电流接地 选线用。当零序电流作小电流接地选线用时要求从专用零序电流互感器输入。 Iam、Icm 为测量用电流，需从专用测量 CT 输入，以保证遥测量有足够的精度。 316 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 UA、UB、UC 为母线电压，在本装置中作为保护和测量共用，其与 Iam、Icm 一起计 算形成本间隔的 P、Q、COSф、kWh、kVarh。 本装置自产 3U0，用于零序电压报警判断和零序电压测量。 4.3.2 背板接线说明 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳、遥合和选 线功能、远方修改软压板功能投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412) 的公共端。 端子 402 为控制正电源输入端子，同时其 402～414 亦组成保护跳闸出口。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口 1(BTJ1)，可经压板接至端子 409。 端子 415 空，请勿配线。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 参见 4.3.3 节。 端子 426 对应控制回路断线输出。 端子 427～428 为保护跳闸出口 2(BTJ2)。 端子 429～430 为保护跳闸出口 3(BTJ3)。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～309 可以是普通遥信亦可整定成断路 器位置信号或遥控投入信号的输入端(参见 5.4 节)，310～320 为普通遥信。 端子 321 为非电量 2 开入。 端子 322 为非电量 1 开入。 端子 323 为轻瓦斯开入。 端子 324 为油温高开入。 端子 325 为压力释放开入。 端子 326 为重瓦斯开入。 317 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 端子 327 为投差动保护保护开入。 端子 328 为弹簧未储能开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 107～108 为电抗器首端(1＃)的保护电流 A 相输入。 端子 109～110 为电抗器首端(1＃)的保护电流 B 相输入。 端子 111～112 为电抗器首端(1＃)的保护电流 C 相输入。 端子 113～114 为电抗器尾端(2＃)的保护电流 A 相输入。 端子 115～116 为电抗器尾端(2＃)的保护电流 B 相输入。 端子 117～118 为电抗器尾端(2＃)的保护电流 C 相输入。 端子 119～120 为零序电流输入。 端子 121～122 为 A 相测量电流输入。 端子 123～124 为 C 相测量电流输入。 在装置内部已经通过位置监视回路、KKJ 回路、遥控回路(涉及端子 401、420)采集 到 TWJ、HWJ、KKJ 以及遥控投入信号(YK)。这些信号参与相关的保护功能和远动功能， 并就地记录和上传。 有时现场操作机构不需跳合闸保持回路或者现场使用的是外部操作回路的跳合闸 保持回路，只需本装置提供跳闸出口和遥控出口。此时位置监视回路、跳合闸保持回路、 KKJ 回路和遥控回路均不接。相应的，位置信号和遥控投入信号也无法在内部采集。 为了引入这些信号，装置设置了辅助参数。通过辅助参数的整定可以将端子 306～ 309 定义成位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)入口(参见 5.4 节)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3.3 跳线说明 插件名称 跳线名称 JP2 CPU 插件 JP3 1－2 T5 1－2 A－A’ C－C’ S1－S1’ S2－S2’ 318 不跳 (禁止下载程序) 不跳 (禁止下载程序) T4 SWI 插件 SWI 插件 (带压力) 出厂默认 断开 (421～424 为瞬动接点) 断开 (本插件具备防跳功能) 断开 (合闸压力低时闭锁合闸) 断开 (本插件具备防跳功能) 描述 和程序下载相关 和程序下载相关 希望 421～424 为保持接点时，将其 短接 希望取消本插件的防跳功能时，将 其短接 希望取消合闸压力闭锁功能时，将 其短接 希望取消本插件的防跳功能时，将 其短接 NARI-RELAYS BO 插件 RCS-9647CS 电抗器保护测控装置说明书 S3－S3’ 断开 (跳闸压力低时闭锁跳闸) JP1 2－3 希望取消跳闸压力闭锁功能时，将 其短接 注：SWI 插件和 BO 插件用于选配方式，参见附录(6.1、8.2 节)。 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 7 8 9 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 测量 CT 额定一次值 测量 CT 额定二次值 零序 CT 额定一次值 零序 CT 额定二次值 母线 PT 额定一次值 母线 PT 额定二次值 整定范围 0～15 0～8000A 1/5A 0～8000A 1/5A 0～4000A 1/5A 0～110.0KV 100V 10 零序电流自产 0/1 11 12 主画面显示一次值 电度显示一次值 0/1 0/1 备注 不用测量时可以不整 不用零序保护时可以不整 不接母线电压时可以不整 0：外加 1：自产 不用零序保护时可不整 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个。改变运行定值区有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定为所要切 换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切换的定值 区号下装到装置，装置自动复位后即可。 3) 零序电流自产：自产的零序电流仅用于跳闸和报警功能，不能用于小电流接地选线。该控制字设定为"1"， 表示零序电流自产；设定为"0"，表示零序电流外加（由端子 119～120 引入）。出厂默认值为"0"。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 定值名称 电抗器额定电流 差动速断定值 差动电流起动定值 比率制动系数 过流负序电压闭锁定值 过流低电压闭锁定值 过流Ⅰ段定值 过流Ⅰ段时间 过流Ⅱ段定值 过流Ⅱ段时间 过流反时限定值 定值 Ie Icdsd Icdqd Kbl U2 UL I1zd T1 I2zd T2 Ifsx 整定范围 整定步长 备注 0.2In～3.0In 0.01A In～20In 0.01A 差动定值 0.1In～1.0In 0.01A 单位是安培 0.1～0.8 0.01 2～57V 0.01V 按相电压整定 10～90V 0.01V 按线电压整定 0.1In～20In 0.01A 0～100S 0.01S 0.1In～20In 0.01A 0～100S 0.01S 0.1In～20In 0.01A 319 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 12 过流反时限基准时间 Tfsx 0～100S 0.01S 13 过流反时限特性 GLFSXTX 1～3 1 14 负序过流定值 Ifxzd 0.02In～2In 0.01A 15 负序过流时间 Tfx 0～100S 0.01S 16 2＃电流过流Ⅰ段定值 I21zd 0.1In～20In 0.01A 针对由 17 2＃电流过流Ⅰ段时间 T21 0～100S 0.01S 113～118 18 2＃电流过流Ⅱ段定值 I22zd 0.1In～20In 0.01A 引入的电流 19 2＃电流过流Ⅱ段时间 T22 0～100S 0.01S 20 过负荷定值 Igfh 0.1In～2In 0.01A 21 过负荷时间 Tgfh 0～100S 0.01S 22 零序过流Ⅰ段定值 I01zd 0.02A～12A 0.01A 零流自产时整定范 23 零序过流Ⅰ段时间 T01 0～100S 0.01S 围 24 零序过流Ⅱ段定值 I02zd 0.02A～12A 0.01A 0.1In～20In 25 零序过流Ⅱ段时间 T02 0～100S 0.01S 26 零序Ⅱ段反时限特性 L0FSXTX 1～3 1 27 非电量 1 保护延时 Tfdl1 0～100S 0.01S 28 非电量 2 保护延时 Tfdl2 0～100M 0.01M 单位为分钟 29 跳闸出口 1 Ck1 00000-1FFFF 30 跳闸出口 2 Ck2 00000-1FFFF 31 跳闸出口 3 Ck3 00000-1FFFF 32 跳闸出口 4 Ck4 00000-1FFFF 33 跳闸出口 5 Ck5 00000-1FFFF 相关说明 6 34 跳闸出口 6 Ck6 00000-1FFFF 35 跳闸出口 7 Ck7 00000-1FFFF 36 跳闸出口 8 Ck8 00000-1FFFF 37 跳闸出口 9 Ck9 00000-1FFFF 38 跳闸出口 10 Ck10 00000-1FFFF 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 * 1 差动速断投入 CDSD 0/1 * 2 比率差动投入 BLCD 0/1 瞬时 CT 断线闭锁比率差 3 CTDXBS 0/1 动 * 4 过流Ⅰ段投入 GL1 0/1 5 过流Ⅰ段经复压 FY_GL1 0/1 * 6 过流Ⅱ段投入 GL2 0/1 7 过流Ⅱ段经复压 FY_GL2 0/1 * 8 过流反时限投入 GLFSX 0/1 9 过流反时限经复压 FY_FSX 0/1 * 10 负序过流投入 FX 0/1 * 11 2＃电流过流Ⅰ段投入 GL21 0/1 针对由 12 2＃电流过流Ⅰ段经复压 FY_GL21 0/1 113～118 * 13 2＃电流过流Ⅱ段投入 GL22 0/1 引入的电流 14 2＃电流过流Ⅱ段经复压 FY_GL22 0/1 1：过负荷跳闸 * 15 过负荷跳闸投入 GFH 0/1 0：过负荷报警 16 PT 断线检测投入 PTDX 0/1 * 17 零序过流Ⅰ段投入 L01 0/1 320 NARI-RELAYS * RCS-9647CS 电抗器保护测控装置说明书 18 零序过流Ⅱ段投入 L02 0/1 19 零序Ⅱ段投反时限 L02FSX 0/1 * 20 超温跳闸投入 YWG 0/1 * * * * 21 22 23 24 25 压力释放跳闸投入 重瓦斯跳闸投入 非电量 1 跳闸投入 非电量 2 跳闸投入 两相式 CT YLSF ZWS FDL1 FDL2 CT2 0/1 0/1 0/1 0/1 0/1 1：L02 跳闸 0：L02 报警 1：L02 为反时限 0：L02 为定时限 1：超温跳闸 0：超温报警 1：非电量跳闸 0：非电量报警 现场只接 A、C 两相 CT 相关说明： 1) 在整定定值前必须先整定保护定值区号。 2) 当某项定值不用时，如果是过量继电器（比如过流保护、零序电流保护）则整定为上限值；时间整定为 100 秒，功能控制字退出，硬压板打开。 3) 速断保护、加速保护时间一般需整定几十到一百毫秒的延时。由于微机保护没有过去常规保护中一百毫 秒的继电器动作延时，所以整定成 0.00 秒时可能躲不过合闸时的冲击电流，对于零序速断，还存在断路 器三相不同期合闸产生的零序电流的冲击。 4) 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退；亦可在就地通过“软压 板修改”菜单逐项投退。 5) 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均为"1"时才投入相应保护元 件，否则退出该保护元件。 6) 装置至多有 10 个跳闸出口。标准方式有 3 个出口(跳闸出口 1～3)；选配方式有最多 8 个出口(跳闸出口 1、4～10)。注意其中的跳闸出口 7～10 在本处不用时还可以用作遥跳出口。详见 4.3、8.1、8.2、5.4 节的说明。跳闸出口矩阵的整定方法见 3.7 节。 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 备注 出厂时设为“01” 1：通用 103 规约 321 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 14 15 串口 1 通讯规约 串口 2 通讯规约 1～2 1～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 1：专用 103 规约 2：Modbus 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20 毫秒 出厂时设为 20 毫秒 相关说明： 1) 通讯参数可以由调试人员根据现场情况整定。 2) 装置地址：全站的装置地址必须唯一。 3) 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4) 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“1”。 5) 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6) 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 名称 弹簧未储能报警延时 第二组遥控跳闸脉宽 第二组遥控合闸脉宽 第三组遥控跳闸脉宽 第三组遥控合闸脉宽 检测控制回路断线 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 复压输出接点常闭 PT 断线时亦输出复压 517～518 定义为 2＃遥跳出口 519～520 定义为 2＃遥合出口 521～522 定义为 3＃遥跳出口 523～524 定义为 3＃遥合出口 整定范围 0～30.0s 0～99.0s 0～99.0s 0～99.0s 0～99.0s 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 出厂设定值 15.0s 0.4s 0.4s 0.4s 0.4s 1 0 0 0 0 0 0 1 1 1 1 备注 参见说明 复用跳闸出口 7＃～10＃ 注 5、6 相关说明： 1) 本装置配有操作回路(SWI 插件)。若现场只需提供保护跳闸出口 402～414、遥控合闸出口 401～412、遥 控跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接，420 端 子亦悬空。这种情况装置无法由内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2) 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的引 入端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信用)。 以下是这些信号的引入原则： 322 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 若希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输出)，需将外部 KKJ 信号 引至端子 308。 b) TWJ 引入原则： 若希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)或者接地选线功能，宜将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整 成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 d) YK 引入原则： 若现场使用接地选线功能、遥控功能或者需要通过后台修改软压板，务必需从端子 309 引入 YK 信号， 同时将“309 定义为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3) 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免误发“控制回路断线”信号。其他情况下整成 1。 4) 若现场使用选配插件(SWI 或者 BO)，亦需要考虑是否要由外部引入断路器位置信号或者遥控投入信号。 参见 6.1.3、6.2.3、6.3 节。 5) 第二组和第三组遥控出口与跳闸出口 7～10 复用。仅当保护定值单中的对应出口没有使用 (对应出口矩 阵为 0000) 时，此处的控制字才有效。参见 5.2 节。 6) 第一组遥控固定对应本开关。标准配置仅提供一组遥控，第二组和第三组遥控仅当选用 BO 选配插件时才 提供。参见 6.1、6.2 节。 6．附录 6.1 插件选配方式 1(YL 方式) 本装置的标准配置(参见 4.1 和 4.3 节)只提供 3 路跳闸出口、一组遥跳/遥合出口， 而有些现场需要多路跳闸出口或者多组遥控；标准配置中的操作回路亦不提供与压力机 构配合的接口。为了适应这些情况，装置提供如下出口插件(BO)和带压力接口的操作回 路插件(SWI)作为选配。 323 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 6.1.1 YL 方式硬件图 RCS-9647CS硬件图 415 TWJ 416 417 TYJ 419 TWJ 420 HWJ 421 422 TWJ 423 HWJ 424 425 TWJ TWJ 426 407 控制回路断线 跳闸压力低 遥 信 TWJ HBJ 3秒 合闸压力低 保护合闸入口 位置公共1 406 TBJV HBJ 408 HYJ 跳闸位置1 至TWJ负端 至合闸线圈 TBJ TBJV 合闸位置1 手动合闸入口 位 置 信 号 位置公共2 跳闸位置2 手动跳闸入口 保护跳闸入口 TBJV 410 411 KKJ 409 TYJ 合闸位置2 TBJ 404 TBJ 405 跳闸位置3 至跳闸线圈 至HWJ负端 HWJ 427 428 合闸压力低入口 事故总信号 压力异常入口 429 KKJ 控制电源220V- 418 HYJ KKJ 403 401 控制电源220V+ 遥信公共 HWJ 合后位置 430 跳闸压力低入口 412 HYJ 414 413 TYJ 305 遥信开入 1 307 遥信开入 2 308 501 遥信开入 3 201 遥信开入 4 310 遥信开入 5 203 311 遥信开入 6 204 312 遥信开入 7 313 205 遥信开入 8 206 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 202 遥信开入 9 遥信开入10 遥信开入11 遥信开入12 BSJ 502 装置闭锁 309 314 324 光 耦公共负 306 207 开 入 量 采 入 208 209 遥信开入13 210 遥信开入14 211 212 遥信开入15 非电量2报警 /跳闸 非电量1报 警/跳闸 303 304 轻瓦斯报警 503 BJJ 504 505 TXJ 506 507 TXJ 508 509 BTJ 510 511 BTJ 512 信号地 513 YTJ 514 SYN + 515 YHJ 516 517 BTJ 518 BTJ 520 BTJ 522 BTJ 524 525 BTJ 526 527 BTJ 528 529 FY 530 485A 485B 信号地 485A 串 口 通 讯 485B SYN - 对 时 信号地 519 RTS 521 TXD 打 印 523 信号地 装 直流电源+ 置 电 直流电源源 油温高报警 /跳闸 装置异常 跳闸保持信号 跳闸保持信号 跳闸出口1 跳闸出口4 遥控跳闸 遥控合闸 注 跳闸出口7 注 跳闸出口8 注 跳闸出口9 注 跳闸出口10 跳闸出口5 跳闸出口6 复压输出 注 ( 参见 5 .4节 辅 助 参数 整定 )： 517～518可 以定义为第二组 遥控跳闸出口。 519～520可 以定义为第二组 遥控合闸出口。 521～522可 以定义为第三组 遥控跳闸出口。 523～524可 以定义为第三组 遥控合闸出口。 压力释放跳闸 重瓦斯跳闸 差动保护投入 弹簧未储能 信号复归 装置检修 101102 103 104 107 108 109 110 111 112 UA UB U C Un 母线电压 113 114 115 116 117 118 119 120 121 122 123 124 IA1 IA1' IB1 IB1' IC1 IC1' IA2 IA2' IB2 IB2' IC2 IC2' I0 首端CT 尾端CT I0' Iam Iam' Icm Icm' 零序CT 测量CT NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 6.1.2 YL 方式背板端子图 RCS-9647CS背板端子图 BO PWR SWI 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 控制电源- 403 装置电源+ 303 504 跳闸线圈 404 装置电源- 304 跳闸 保持 信号 (TXJ) 跳闸 保持 信号 (TXJ) 505 HW J- 405 遥信开入公共负 305 506 合闸线圈 406 遥信开入 1 306 507 TW J- 407 遥信开入 2 307 508 保护合闸入口 408 遥信开入 3 308 509 保护跳闸入口 409 遥信开入 4 309 510 手动合闸入口 410 遥信开入 5 310 511 手动跳闸入口 411 遥信开入 6 311 512 合闸压力低入口 412 遥信开入 7 312 遥控 跳闸 出口 513 跳闸压力低入口 413 遥信开入 8 313 514 压力异常入口 414 遥信开入 9 314 遥控 合闸 出口 515 遥信公共 415 遥信开入10 315 控制回路断线信号 416 遥信开入11 316 417 遥信开入12 317 跳闸 出口1 跳闸 出口4 控制电源+ 502 516 401 电源地 402 AI COM 301 302 以太网A 以太网B 101 注 跳闸 出口7 517 跳闸压力低信号 103 518 合闸压力低信号 418 遥信开入13 Ua Uc Ub Un 注 注 跳闸 出口9 注 跳闸 出口10 跳闸 出口5 519 位置公共1 复压 输出 遥信开入14 跳闸位置1 420 遥信开入15 320 521 合闸位置1 421 非电量2报警/跳闸 321 522 523 524 525 526 位置公共2 跳闸位置2 合闸位置2 跳闸 位置3 422 423 424 425 426 427 非电量1报警/跳闸 322 轻瓦斯报警 油温高报警/跳闸 压力释放跳闸 重瓦斯跳闸 差动保护投入 485A 319 520 527 跳闸 出口6 419 串 口 通 讯 202 信号地 203 485B 323 信号地 324 SYN+ 325 326 485B 485A 对 时 SYN信号地 327 529 530 428 合后 位置 (KKJ) 弹簧未储能 328 429 信号复归 329 430 装置检修 330 打 印 106 201 107 IA1 IA1' 108 109 IB1 IB1' 110 111 IC1 IC1' 112 113 IA2 IA2' 114 115 IB2 IB2' 116 117 IC2 IC2' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 204 205 206 207 208 209 事故总 528 104 318 105 跳闸 出口8 102 RTS 210 TXD 211 信号地 212 接地端子 注 (参见5.4节 辅助参数整定 )： 517～518可以定义为第二组遥控跳闸出口。 519～520可以定义为第二组遥控合闸出口。 521～522可以定义为第三组遥控跳闸出口。 523～524可以定义为第三组遥控合闸出口。 6.1.3 YL 方式背板端子说明 出口插件(BO)提供 10 对跳闸(至多 3 组遥控接点)，1 对复压输出接点，以及信号接 点(包括装置闭锁信号、装置报警信号和跳闸保持信号)。 操作回路插件(SWI)和标准配置中的 SWI 相比增加了压力异常输入接口，增加了断 路器位置输出接口。SWI 插件亦自带防跳功能(参见 4.3.3 节)。 出口插件(BO)和操作回路插件(SWI)各端子的定义如下： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 端子 507～508 对应跳闸保持信号输出接点。 端子 509～510 对应保护跳闸出口 1 输出接点。 端子 511～512 对应保护跳闸出口 4 输出接点。 325 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 517～518 对应保护跳闸出口 7 输出接点或第二组遥控跳闸出口接点(参见 5.4、 5.2 节)。 端子 519～520 对应保护跳闸出口 8 输出接点或第二组遥控合闸出口接点(参见 5.4、 5.2 节)。 端子 521～522 对应保护跳闸出口 9 输出接点或第三组遥控跳闸出口接点(参见 5.4、 5.2 节)。 端子 523～524 对应保护跳闸出口 10 输出接点或第三组遥控合闸出口接点(参见 5.4、5.2 节)。 端子 525～526 对应保护跳闸出口 5 输出接点。 端子 527～528 对应保护跳闸出口 6 输出接点。 端子 529～530 对应复压输出接点。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 端子 429～430 为合后位置 (KKJ)输出空接点。 端子 301～124 的定义同本装置的标准配置，参见 4.3.2 节。 装置可在内部通过操作回路插件(SWI)的位置监视回路、KKJ 回路采集到位置信号 (TWJ、HWJ、KKJ)。注意，不包括遥控投入信号(YK)，因而需考虑是否需要从端子 309 引入遥控投入信号，参见辅助参数整定部分( 5.4 节)。 各插件的跳线说明参见 4.3.3 节。 326 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 6.2 插件选配方式 2(CK 方式) 有些场合不需要本装置配备操作回路，只需装置提供多路跳闸接点或遥控接点。此 时可以只配置出口插件(BO)，操作回路(SWI)不配(即此位置留空)。 6.2.1 CK 方式硬件图 RCS-9647CS硬件图 305 光耦公共负 201 306 遥信开入 1 202 307 遥信开入 2 203 遥信开入 3 204 遥信开入 4 205 206 308 309 310 311 遥信开入 5 遥信开入 6 遥信开入 7 208 313 遥信开入 8 209 314 遥信开入 9 315 遥信开入10 316 遥信开入11 318 319 320 321 322 323 324 325 326 327 328 329 330 遥信开入12 开 入 量 采 入 BSJ 502 装置闭锁 485A 503 BJJ 504 505 TXJ 506 507 TXJ 508 485B 509 BTJ 510 信号地 511 BTJ 512 513 YTJ 514 515 YHJ 516 517 BTJ 518 519 BTJ 520 521 BTJ 522 BTJ 524 BTJ 526 527 BTJ 528 529 FY 530 485B 信号地 485A 207 312 317 501 串 口 通 讯 SYN + SYN - 对 时 信号地 210 RTS 211 TXD 212 打 印 信号地 523 遥信开入13 303 装 直流电源+ 置 电 直流电源源 遥信开入14 304 遥信开入15 非电量2报警 /跳闸 非电量1报 警/跳闸 525 装置异常 跳闸保持信号 跳闸保持信号 跳闸出口1 跳闸出口4 遥控跳闸 遥控合闸 注 跳闸出口7 跳闸出口8 注 跳闸出口9 注 注 跳 闸出口10 跳闸出口5 跳闸出口6 复压输出 注(参见5.4节 辅助参数整定)： 517～518可以定义为第二组遥控跳闸出口。 519～520可以定义为第二组遥控合闸出口。 521～522可以定义为第三组遥控跳闸出口。 523～524可以定义为第三组遥控合闸出口。 轻瓦斯报警 油温高报警 /跳闸 压力释放跳闸 重瓦斯跳闸 差动保护投入 弹簧未储能 信号复归 装置检修 101102 103 104 107 108 109 110 111 112 UA UB U C Un 母线电压 113 114 115 116 117 118 119 120 121 122 123 124 IA1 IA1' IB1 IB1' IC1 IC1' IA2 IA2' IB2 IB2' IC2 IC2' I0 首端CT 尾端CT I0' Iam Iam' Icm Icm' 零序CT 测量CT 327 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 6.2.2 CK 方式背板端子图 RCS-9647CS背板端子图 PWR BO 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 装置电源+ 303 504 装置电源- 304 跳闸 保持 信号 (TXJ) 跳闸 保持 信号 (TXJ) 505 遥信开入公共负 305 506 遥信开入 1 306 507 遥信开入 2 307 508 遥信开入 3 308 509 遥信开入 4 309 510 遥信开入 5 310 511 遥信开入 6 311 跳闸 出口1 跳闸 出口4 电源地 502 COM AI 301 302 以太网A 以太网B 512 遥信开入 7 312 遥控 跳闸 出口 513 遥信开入 8 313 514 遥信开入 9 314 遥控 合闸 出口 515 遥信开入10 315 516 遥信开入11 316 517 遥信开入12 317 518 遥信开入13 318 101 注 跳闸 出口7 103 Ua Ub Uc Un 107 IA1 IA1' 108 109 IB1 IB1' 110 111 IC1 IC1' 112 113 IA2 IA2' 114 115 IB2 IB2' 116 117 IC2 IC2' 118 119 I0 I0' 120 121 Iam Iam' 122 123 Icm Icm' 124 105 注 跳闸 出口8 注 跳闸 出口9 注 跳闸 出口10 跳闸 出口5 跳闸 出口6 复压 输出 519 遥信开入14 520 遥信开入15 320 521 非电量2报警/跳闸 321 522 523 524 525 非电量1报警/跳闸 322 轻瓦斯报警 485A 319 串 口 通 讯 323 油温高报警/跳闸 324 压力释放跳闸 526 重瓦斯跳闸 326 527 差动保护投入 327 528 弹簧未储能 328 529 信号复归 329 530 装置检修 330 202 信号地 203 对 时 打 印 106 204 485B 205 信号地 206 SYN+ 325 104 201 485B 485A 102 207 SYN- 208 信号地 209 RTS 210 TXD 211 信号地 212 接地端子 注 (参见5.4节 辅助参数整定) ： 517～518可以定义为第二组遥控跳闸出口。 519～520可以定义为第二组遥控合闸出口。 521～522可以定义为第三组遥控跳闸出口。 523～524可以定义为第三组遥控合闸出口。 6.2.3 CK 方式背板端子说明 各端子的定义说明见 8.1.3 节。 需要注意的是此时位置信号(TWJ、HWJ、KKJ) 和遥控投入信号(YK)都无法内部采集。 此时除了需要考虑是否要由端子 309 引入遥控投入信号外，还需考虑是否要由端子 306～308 引入断路器位置信号(TWJ、HWJ、KKJ)，同时辅助参数也要进行整定，参见 5.4 节。 各插件的跳线说明参见 4.3.3 节。 如果现场只需提供一路跳闸接点和一组遥控接点，此时亦可使用标准配置中 SWI 插 件的跳闸出口与遥控出口(跳闸线圈、合闸线圈以及位置监视回路不接)，再考虑是否要 由端子 306～309 引入位置信号和遥控投入信号，参见 4.1、4.3 和 5.4 节。 328 NARI-RELAYS RCS-9647CS 电抗器保护测控装置说明书 6.3 软件配合说明 选配方式和标准配置使用相同的程序。即标准的 9647CS 程序既支持标准配置，亦 支持各种选配方式。 在选配方式下需考虑是否要从端子 309 引入遥控投入信号；如果不使用装置自带的 操作回路(SWI)，还需考虑是否要从 306～308 引入位置信号(TWJ、HWJ、KKJ)；因而 两者在辅助参数的整定上可能不同，参见 5.4 节。在选配方式下需考虑是否要从端子 309 引入遥控投入信号；如果不使用装置自带的操作回路(SWI)，还需考虑是否要从 306～308 引入位置信号(TWJ、HWJ、KKJ)；因而两者在辅助参数的整定上可能不同，参见 5.4 节。 329 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 第十五章 RCS-9651CS 备用电源自投装置说明书 1．概述 1.1 应用范围 RCS－9651CS 型备用电源自投保护测控装置可实现各电压等级、不同主接线方式（内 桥、单母线、单母线分段及其他扩展方式）的备用电源自投逻辑和分段（桥）开关的过 流保护和测控功能。可组屏安装，也可在开关柜就地安装。 1.2 保护配置和功能 1.2.1 保护配置 备用电源自投逻辑： 分段(或桥)断路器和进线(或双圈/三圈变压器)两种电气元件的备用电源自投功 能，包括四种备自投方式。方式 1 和 2：对应 1#和 2#进线(或变压器)互为明备用的两种 动作方式。方式 3 和 4：对应通过分段(或桥)断路器实现Ⅱ母和Ⅰ母互为暗备用的两种 动作方式。 电源 2 电源 1 1HDL 2HDL 2B 1B I2 I1 1DL 2DL 3DL I母 Ⅱ母 Uab1,Ubc1,Uca1 Uab2,Ubc2,Uca2 过负荷减载： 动作延时长达 50 分钟的三轮过负荷减载。设置两套独立定值，适应两个备用电源 容量不同的情况。 分段断路器保护： 1） 两段相间过流保护，可独立选择是否经复合电压闭锁。复合电压元件同时取两 段母线的两组电压； 2） 一段零序过流保护。 3） 合闸后加速保护（零序加速段或可经复压闭锁的过流加速段）； 4） 相间过流和零序过流各一段母联充电保护，可选择退出。 330 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 1.2.2 测控功能 1）7 路遥信开入采集、装置遥信变位、事故遥信； 2）保护动作、保护和遥信开入变位等事件 SOE 记录等； 3）一组断路器遥控分合； 4）Uab1、Ubc1、Uab2、Ubc2、P、Q、COSφ等模拟量的遥测； 5）正/反向有功和无功计算电度。 1.2.3 保护信息功能 1）支持装置描述的远方查看； 2）支持系统定值的远方查看； 3）支持保护定值、区号的远方查看、修改功能； 4）支持软压板状态的远方查看、投退； 5）支持装置保护开入状态的远方查看； 6）支持装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看； 7）支持远方对装置实现信号复归； 8）支持故障录波（包括波形数据）上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通讯规约，配有以太 网，标配双网口（需要三网口的请在订货时说明），100Mbps，超五类线或光纤通讯接 口。并配有 RS485 标准串行通信接口。 1.3 性能特征 l l l l l l l l l l 保护功能配置齐全、动作快速、性能可靠，短充保护投入判据实用、可靠、自 适应。 操作回路配置灵活，可以适应各种操作机构。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件 设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐 射也满足相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记 录报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波 时间最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线、光纤）。 标准配置二个独立以太网接口，通道独立、可靠性高，可以同时支持站内监控 后台、保护信息工作站、调度通讯。如需三个以太网接口，请在订货时申明。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 331 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 2．技术参数 2.1 机械及环境参数 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 正常工作温度：0～40℃ 极限工作温度：-10～50℃ 贮存及运输： -25～70℃ 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 220V，110V 允许偏差+15％，-20％ 100V（线电压） 5A，1A 50Hz 耗 交流电压： 交流电流： 直 < 0.5VA/相 < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 流： 2.3 主要技术指标 2.3.1 定时限过流 电流定值： 定值误差： 时间定值： 0.1In～20In < 2.5% 或 ±0.01In 0～30S 2.3.2 零序过流保护 电流定值： 定值误差： 时间定值： 0.1A～12A < 2.5% 或 ±0.01A 0～30S 2.3.3 备用电源自投 自投时间： 电压定值误差： 时间定值误差： 0～30S < 2.5% 或 ±0.10 V 时间定值×1％＋35ms 2.3.4 遥信开入 分辨率： 332 < 1ms NARI-RELAYS 信号输入方式： RCS-9651CS 备用电源自投装置说明书 无源接点 2.3.5 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定； 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定； 静电放电试验符合国标：GB/T 14598.14 的规定； 脉冲群干扰试验符合国标：GB/T 14598.13 的规定； 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定； 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定； 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定。 2.3.6 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定； 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定。 2.3.7 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 装置引入两段母线电压（Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2），用于有压、无 压判别。引入两段进线电压（Ux1、Ux2）作为自投准备及动作的辅助判据，可经控制字 选择是否使用。每个进线开关各引入一相电流（I1、I2），是为了防止 PT 三相断线后 造成自投装置误投，也是为了更好的确认进线开关已跳开。 装置引入电源 1、电源 2 和分段开关的位置接点（TWJ）或断路器的辅助接点（常开）， 用于系统运行方式判别，自投准备及自投动作。如果是电源进线，直接引 1DL、2DL 的 位置即可；如果是主变电源，将 1DL 和 1HDL（1＃变高开关）的 TWJ 并联引入，2DL 和 2HDL（2＃变高开关）的 TWJ 并联引入。将Ⅰ母需要联跳的开关位置接点（TWJ）串联引 入 1DLF，将Ⅱ母需要联跳的开关位置接点（TWJ）串联引入 2DLF。 引入了电源 1、电源 2 和分段开关的合后位置信号（从开关操作回路引来），作为 各种运行情况下自投的手跳闭锁。如果是电源进线，直接引 1DL、2DL 的合后接点 KKJ 即可；如果是主变电源，将 1DL 和 1HDL 的 KKJ 串联引入，2DL 和 2HDL 的 KKJ 串联引入。 分段开关的 TWJ 和 KKJ 可以从装置自身操作回路引入，也可以通过辅助参数整定从 外部引入。 另外还分别引入了闭锁方式 1 自投，闭锁方式 2 自投，闭锁方式 3 自投、闭锁方式 4 自投和自投总闭锁 5 个闭锁输入。 333 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 装置输出接点有跳电源 1、电源 2 各两付同时动作的接点。用于跳开 1DL（或Ⅰ母 需要联跳的开关）、2DL（或Ⅱ母需要联跳的开关）。输出合电源 1、电源 2 各两付独立 动作的接点，用于 1DL、1HDL 和 2DL、2HDL 分时合闸。输出跳、合 3DL 的动作接点，可 接装置自身操作回路，也可以用外部的操作回路。输出三轮过负荷减载各两付接点。还 有三付备用出口接点，可以整定输出。 信号输出分别为：装置闭锁（可监视直流失电，常闭接点），装置报警，保护跳闸， 保护合闸各一付接点。 3.1 线路/变压器备投－方式 1 #1 进线/变压器运行，#2 进线/变压器备用，即 1DL、3DL 在合位，2DL 在分位。当 #1 进线/变压器电源因故障或其他原因被断开后，#2 进线/变压器备用电源应能自动投 入，且只允许动作一次。为了满足这个要求，设计了类似于线路自动重合闸的充电过程， 只有在充电完成后才允许自投。 充电条件： 1)Ⅰ母、Ⅱ母均三相有压，当#2 线路电压检查控制字投入时，#2 线路有压（Ux2）； 2) 1DL、3DL 在合位, 2DL 在分位。 经备自投充电时间后充电完成。备自投充电时间可在“装置整定-辅助参数”菜单 中整定。 放电条件： 1) 当#2 线路电压检查控制字投入时，#2 线路无压（Ux2），经 15S 延时放电。无 压门槛是：当线路额定电压二次值为 100V 时为 Uyy；当线路额定电压二次值为 57.7V 时为 Uyy*0.577； 2) 2DL 合上经短延时； 3) 本装置没有跳闸出口时，手跳 1DL 或 3DL（即 KKJ1 或 KKJ3 变为 0）（本条件可 由用户退出，即“手跳不闭锁备自投”控制字整为 1）； 4) 引至‘闭锁方式 1 自投’和‘自投总闭锁’开入的外部闭锁信号； 5) 1DL，2DL，3DL 的 TWJ 异常； 6) 1DL、1DLF、2DLF 开关拒跳； 7) 整定控制字或软压板不允许#2 进线/变压器自投； 动作过程：当充电完成后,Ⅰ母、Ⅱ母均无压（三线电压均小于无压起动定值)，Ux2 有压（JXY2 投入时），I1 无流起动，经延时 Tt1，两对电源 1 跳闸接点动作跳开电源 1 开关（1DL）、Ⅰ母需要联切的开关，电源 2 跳闸接点动作跳开Ⅱ母需要联切的开关（JLT2 投入时）。确认 1DL 跳开、1DLF 跳开（JLT1 投入时）和 2DLF 跳开（JLT2 投入时）后， 且Ⅰ母、Ⅱ母均无压（三线电压均小于无压合闸定值)或满足同期条件 2（检同期 2 投入 时），分别经 Th1、Th2 延时合电源 2 的两对合闸接点。 若“加速备自投 12”控制字投入，当备自投起动后，若 1DL 主动跳开（TWJ1 为 1）， 则不经延时空跳 1DL 和需要联切的开关，其后逻辑同上。 同期条件 2：线路电压 Ux2 大于有压定值，Ⅱ母 Uab2 大于无压合闸定值 Uwy，且两 者的相角差小于合闸同期角整定值 DGhz。 3.2 线路/变压器备投－方式 2 方式 2 过程同方式 1。#2 线路/变压器运行，1#线路/变压器备用。 充电条件： 1) Ⅰ母、Ⅱ母均三相有压，当#1 线路电压检查控制字投入时，#1 线路有压（Ux1）； 334 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 2) 2DL、3DL 在合位,1DL 在分位。 经备自投充电时间后充电完成。 放电条件： 1) 当#1 线路电压检查控制字投入时，#1 线路无压（Ux1），经 15S 延时放电。无 压门槛是：当线路额定电压二次值为 100V 时为 Uyy；当线路额定电压二次值为 57.7V 时为 Uyy*0.577； 2) 1DL 合上经短延时； 3) 本装置没有跳闸出口时，手跳 2DL 或 3DL（KKJ2 或 KKJ3 变为 0）（本条件可由 用户退出，即“手跳不闭锁备自投”控制字整为 1）； 4) 引至‘闭锁方式 2 自投’和‘自投总闭锁’开入的外部闭锁信号； 5) DL1，DL2，DL3 的 TWJ 异常； 6) 2DL、1DLF、2DLF 开关拒跳； 7) 整定控制字或软压板不允许#1 进线/变压器自投； 动作过程：当充电完成后,Ⅰ母、Ⅱ母均无压（三线电压均小于无压起动定值)，Ux1 有压（JXY1 投入时），I2 无流起动，经延时 Tt2，两对电源 2 跳闸接点动作跳开电源 2 开关（2DL）、Ⅱ母需要联切的开关，电源 1 跳闸接点动作跳开Ⅰ母需要联切的开关（JLT1 投入时）。确认 2DL 跳开、1DLF 跳开（JLT1 投入时）和 2DLF 跳开（JLT2 投入时）后， 且Ⅰ母、Ⅱ母均无压（三线电压均小于无压合闸定值) 或满足同期条件 1（检同期 1 投 入时），分别经 Th1、Th2 延时合电源 1 的两对合闸接点。 若“加速备自投 12”控制字投入，当备自投起动后，若 2DL 主动跳开（TWJ2 为 1）， 则不经延时空跳 2DL 和需要联切的开关，其后逻辑同上。 同期条件 1：线路电压 Ux1 大于有压定值，Ⅰ母 Uab1 大于无压合闸定值 Uwy，且两 者的相角差小于合闸同期角整定值 DGhz。 3.3 分段（桥）开关自投（方式 3、方式 4） 当两段母线分列运行时，装置选择分段(桥)开关自投方案。 充电条件： 1) Ⅰ母、Ⅱ母均三相有压； 2) 1DL、2DL 在合位,3DL 在分位。 经备自投充电时间后充电完成。 方式 3--Ⅰ母失压: 放电条件： 1) 3DL 在合位经短延时； 2) Ⅰ、Ⅱ母均无压（三线电压均小于 Uwyqd），延时 15S； 3) 本装置没有跳闸出口时，手跳 1DL 或 2DL（KKJ1 或 KKJ2 变为 0）（本条件可由 用户退出，即“手跳不闭锁备自投”控制字整为 1）； 4) 引至‘闭锁方式 3 自投’和‘自投总闭锁’开入的外部闭锁信号； 5) 1DL，2DL，3DL 的 TWJ 异常；使用本装置的分段操作回路时，控制回路断线，弹 簧未储能（合闸压力异常）； 6) 1DL、1DLF 开关拒跳； 7）整定控制字或软压板不允许Ⅰ母失压分段自投； 动作过程：当充电完成后,Ⅰ母无压（三线电压均小于无压起动定值）、I1 无流， Ⅱ母有压起动，经 Tt3 延时后，两对电源 1 跳闸接点动作跳开 1DL、Ⅰ母需要联切的开 335 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 关。确认 1DL 跳开和 1DLF 跳开（JLT1 投入时）后，且Ⅰ母无压（三线电压均小于无压 合闸定值）或满足同期条件 3（检同期 3 投入时）经 Th34 延时合上 3DL。 方式 4--Ⅱ母失压: 放电条件： 1) 3DL 在合位经短延时； 2) Ⅰ、Ⅱ母均无压（三线电压均小于 Uwyqd），延时 15S； 3) 本装置没有跳闸出口时，手跳 1DL 或 2DL（KKJ1 或 KKJ2 变为 0）（本条件可由 用户退出，即“手跳不闭锁备自投”控制字整为 1）； 4) 引至‘闭锁方式 4 自投’和‘自投总闭锁’开入的外部闭锁信号； 5) 1DL，2DL，3DL 的 TWJ 异常；使用本装置的分段操作回路时，控制回路断线，弹 簧未储能（合闸压力异常）； 6) 2DL、2DLF 开关拒跳； 7）整定控制字或软压板不允许Ⅱ母失压分段自投； 动作过程：当充电完成后，Ⅱ母无压、I2 无流，Ⅰ母有压起动，经 Tt4 延时后，两 对电源 2 跳闸接点动作跳开 2DL、Ⅱ母需要联切的开关。确认 2DL 跳开和 2DLF 跳开（JLT2 投入时）后，且Ⅱ母无压或满足同期条件 3（检同期 3 投入时）经 Th34 延时合上 3DL。 若“加速备自投 3,4”控制字投入，当备自投起动后，若 1DL/2DL 主动跳开，则不 经延时空跳 1DL/2DL 和需要联切的开关，其后逻辑同上。 同期条件 3：失压侧母线 Uab 大于无压合闸定值 Uwy，且两段母线的 Uab 相角差小 于合闸同期角整定值 DGhz。 3.4 过负荷减载 备自投动作后，当备用电源容量不足时，应切除一部分次要负荷，以确保供电安全。 本装置的四种备自投方式均可以起动过负荷减载功能，分别由过负荷减载投退控制字 ‘方式 12 起动过负荷减载’（FHJZ12）、‘方式 34 起动过负荷减载’（FHJZ34）控制。 若某方式 BZT 投入过负荷减载功能，则在该方式备自投动作合上备用断路器后，将过负 荷减载功能投入。 备自投合闸动作成功后 10 秒钟内，若备用电源电流(I1 或 I2)大于过负荷减载电流 定值，则减载功能投入，直到备用电源电流(I1 或 I2)小于过负荷联切定值的 95%或各轮 减载均动作后，过负荷减载才退出，下次备自投动作后才能再次投入。一共设置三轮过 负荷减载，动作延时最长可整定 50 分钟。对于两路电源分别设置过负荷减载电流定值， 适应两个备用电源容量不同的情况。 3.5 分段开关保护原理说明 3.5.1 定时限过流保护 装置具有两段经复压闭锁的相电流过流保护（三相式/两相式），其定值均可独立 整定。复合电压元件，其负序电压 U2 由相电压计算得到，应按相整定；低电压取自线电 压，应按线整定。 分段开关零序过流保护用于中性点经小电阻接地系统中接地故障保护。 336 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 3.5.2 合闸后加速保护 装置配置了独立的合闸后加速保护，包括手合于故障加速跳，及备投动作合闸于故 障加速跳，可选择使用过流加速段（可经复压闭锁）或零序加速段，该保护开放时间为 3 秒。如此期间内，加速保护起动，则一直开放到故障切除。另外,装置设置有“自投闭 锁加速段”控制字，当该控制字投入时，备投动作合分段开关不起动加速保护。 3.5.3 充电保护 装置设置了‘充电保护’控制字，当该控制字投入且‘投充电保护’硬压板合上时， 装置允许分段开关充电保护投入。充电保护配置了充电过流元件和充电零序过流元件， 在分段开关手动或遥控合闸后数秒时间（可在装置整定－辅助参数菜单中整定）内自动 投入，之后自动退出。如此期间内，充电保护起动，则一直投入到故障切除。充电过流 元件和充电零序过流元件的电流定值在保护定值单中整定。充电保护投入期间，若分段 的任一相电流或零序电流大于充电定值，经 40ms 延时出口跳分段开关。 3.6 PT 断线 Ⅰ母 PT 断线判别： 1) 正序电压小于 30V 时，I1 有流或 1DL 在跳位、3DL 在合位 I2 有流； 2) 负序电压大于 8V。 满足以上任一条件延时 10 秒报Ⅰ母 PT 断线，断线消失后延时 2.5 秒返回。 Ⅱ母 PT 断线判据与Ⅰ母类同。 线路 PT 断线判别：整定控制字要求检查线路电压或要求检同期合闸，若线路电压 Ux1（Ux2）小于有压定值，经 10 秒报#1（#2）线路 PT 断线，断线消失后延时 2.5 秒返 回。 3.7 装置自检 当装置检测到本身硬件故障时，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返 回）。硬件故障包括：定值出错、电源故障、CPLD 故障，当发生硬件故障时请及时与厂 家进行联系技术支持。 3.8 装置运行告警 当装置检测出如下问题，发出运行异常报警（BJJ 继电器动作）： (1) 开关有电流（I1、I2、或分段 IA、IB、IC）而相应的开关（1DL、2DL、3DL） 为跳位，经 10 秒延时报相应的 TWJ 异常，并闭锁备用电源自投。分段 IA、IB、IC 的有 流门槛为 0.06In； (2) 装置发出跳闸脉冲后,相应的开关没有跳开(经开关拒跳放电延时,开关的 TWJ 没有变为“1”),报Ⅰ母(1DL 或 1DLF)、Ⅱ母(2DL 或 2DLF)开关拒动。开关拒动报警保 持至信号复归； (3) Ⅰ母、Ⅱ母 PT 断线，#1 线路、#2 线路 PT 断线； (4) 当系统频率低于 49.5HZ，经 10 秒延时报频率异常。 (5) 分段 CT 断线，经 10 秒延时报警。 (6) 分段控制回路断线报警，可整定装置辅助参数将其退出； (7) 合闸压力（弹簧未储能）报警，弹簧未储能开入状态为 1，经弹簧未储能报警 延时。 本装置对 TWJ 异常和 PT 断线的检查均在装置未起动时进行。 337 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 3.9 遥测，遥信，遥控功能 遥测量主要有：I0(外接)、Uab1、Ubc1、Uab2、Ubc2、P、Q、COSφ和有功电度、 无功电度。分段电流 Ia、Ib、Ic 接自保护 CT，故从其计算得出的 P、Q 和 COSφ等遥测 量仅供参考。装置使用Ⅰ母电压 Uab1、Ubc1 和 Ia、Ic，采用两表法计算得出母联断路 器处的 P、Q 和 COSφ，并通过积分计算得出分段断路器处的正反向有功电度和无功电度， 正方向为Ⅰ母指向Ⅱ母。所有这些量都在当地实时计算，实时累加，且计算完全不依赖 于网络，精度达到 1 级。 遥信量主要有：7 路遥信开入、变位遥信及事故遥信，并作事件顺序记录，遥信分 辨率小于 2ms。 遥控：一组遥控输出可用于桥开关或分段开关的遥控分合。 3.10 对时功能 装置具备软件对时和硬件对时功能。 硬件对时支持秒脉冲对时模式和 IRIG-B 码对时模式，装置自动识别硬件对时模式； 对时接口均采用 485 差分电平输入，对应端子编号为 206～208，当有硬件对时信号输入 装置时，在液晶主界面第一行最右端显示“·”，对时误差≤1ms。 软件对时为通讯报文对时。一般地，IRIG-B 码对时单独使用，差分秒脉冲与软件对 时一同使用，不建议 IRIG-B 码对时与软件对时一同使用。 338 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 3.11 逻辑框图 339 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 4．硬件原理说明 4.1 装置整体结构 RCS-9651CS硬件图 402 420 控制电源220V- 控制电源220V+ 419 去控制电源220V+ 至TWJ负端 TWJ TBJ HBJ 防跳回路 去手合输入410 TBJV TBJV 418 保护合闸接点 BHJ 合闸按钮 合闸压板 408 415 TBJV 至合闸线圈 HBJ 就地操作 就地遥 控选择 去遥控电源输入401 YHJ 412 401 遥控操作 遥合压板 410 YTJ 跳闸按钮 413 KKJ 414 BTJ 去手跳输入411 411 遥跳压板 保护跳闸接点 409 跳闸压板 TBJ 416 至跳闸线圈 TBJ 417 光耦公共 负 305 至HWJ负端 HWJ 光耦公共 负 306 遥信开入1 307 遥信开入2 308 309 310 311 遥信开入6 312 205 313 206 314 207 315 208 遥信开入7 KKJ1 I母其他 开 入 TWJ 量 TWJ2 KKJ2 II母其他 TWJ 分段TWJ 分段KKJ 闭锁方式1 闭锁方式2 闭锁方式3 闭锁方式4 闭锁自投 备用开入 316 317 318 SYN- 209 210 406 KKJ 3s 时 钟 同 步 421 422 RXD BJJ 423 424 TXJ 打 印 425 HXJ HWJ 426 303 保护直流 电源 323 + - 304 BY2 接 点 输 合后位置 出 404 405 TWJ 321 407 TWJ BSJ 地 320 KKJ 地 TXD 212 322 430 BY2 地 SYN+ BY1 429 485B 211 事故 总信号 信号公共 装置闭锁 信 装置报警 号 保护跳闸 输 出 保护合闸 控制回路 断线 装置电源 324 325 326 327 328 329 信号复归 340 485A 319 弹簧未储能 置检修状态 开 入 量 采 入 4 8 5 串 口 地 204 428 BY1 485B 203 遥信开入5 TWJ1 485A 202 遥信开入4 充电保护 投入 427 201 遥信开入3 330 101 102 103 104 105 106 107 108 109110 113 114 115116 117 118 119 120 121 122 123 124 UA1UB1 UC1 UA2UB2 UC2 Ux1 Ux1n Ux2 Ux2n IA IA' IB IB' IC IC' I0 I0' I1 I1' I2 I2' 母线电压 线路电压 分段保护CT 进线CT NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 341 NARI-RELAYS 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 342 RCS-9651CS 备用电源自投装置说明书 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 4.3 装置接线端子与说明 两种典型设计，装置插件完全相同。 343 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU 经采样数字处理后形成各种保护继电器，并计算各种遥测量。 Ua1、Ub1、Uc1 为Ⅰ母电压，Ua2、Ub2、Uc2 为Ⅱ母电压。在本装置中作为保护和 测量共用，其与 Ia、Ic 一起计算形成分段的 P、Q、COSф、kWh、kVarh。 344 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 Ux1、Ux2 为两电源的电压输入(进线线路 PT 或变压器高压侧 PT),其额定电压可为 100V,也可为 57.7V，可通过对“装置整定-系统参数”菜单中“线路电压额定二次”项 的整定来选择。 I1、I2 为两电源各一相电流输入(进线开关 CT 或变压器低压侧 CT)，作无流检测用， 用于防止 PT 断线时装置误起动。 Ia、Ib、Ic、I0 为分段过流保护用模拟量输入。I0 为零序电流输入。其可作零序 过流保护用。装置使用的零序电流可以外加也可以使用装置自产零序，如果使用装置自 产零序电流必须在系统定值中将“零序电流自产”置“1”。 4.3.2 背板接线说明 端子 501～502、503～504 为跳电源 1 开关出口接点。 端子 505～506 为合电源 1 开关出口 1 接点。 端子 507～508 为合电源 1 开关出口 2 接点。 端子 509～510、511～512 为跳电源 2 开关出口接点。 端子 513～514 为合电源 2 开关出口 1 接点。 端子 515～516 为合电源 2 开关出口 2 接点。 端子 517～518、519～520 为第一轮过负荷减载出口接点。 端子 521～522、523～524 为第二轮过负荷减载出口接点。 端子 525～526、527～528 为第三轮过负荷减载出口接点。 端子 529～530 为备用 3 输出接点，可经过整定成为跳、合闸出口或跳位、合位输 出。 当分段（桥）开关使用本装置的操作回路时： 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合，同 时其亦是遥控跳闸出口(413)和遥控合闸出口(412)的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口和保护合闸出口的公共 端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口，可经压板或直接接至端子 411。 端子 414 为保护跳闸出口，可经压板接至端子 409。 端子 415 为保护合闸出口，可经压板接至端子 408。 端子 416 接断路器跳闸线圈。 端子 417 为合位继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 345 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 端子 424 对应保护跳闸信号输出，经跳线选择为保持接点（默认是保持）。 端子 425 对应保护合闸信号输出，经跳线选择为保持接点（默认是保持）。 端子 426 对应控制回路断线输出。 端子 427～430 对应备用 1 和备用 2 输出空接点，这两付接点可经过整定成为跳、 合闸出口或跳位、合位输出。 当分段（桥）开关不使用本装置的操作回路时： 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才能遥跳、遥合，同时 其亦是遥控跳闸出口(413)和遥控合闸出口(412)的公共端。 端子 402 为保护跳闸出口和保护合闸出口的公共端。 端子 412 为遥控合闸出口。 端子 413 为遥控跳闸出口。 端子 414 为保护跳闸出口。 端子 415 为保护合闸出口。 端子 420 为遥控负电源输入端子。 端子 421～425 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，经跳线选择为保持接点（默认是保持）。 端子 425 对应保护合闸信号输出，经跳线选择为保持接点（默认是保持）。 端子 427～430 对应备用 1 和备用 2 输出，可经过整定成为跳、合闸出口或跳位、合 位输出。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与变电站地网可靠联 结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为开入电源负输入端。 端子 306～330 为开入输入端，其中 306～312 为普通遥信输入端。 端子 313 为充电保护投入开入 端子 314 为进线开关 1 分位开入(TWJ1)。 端子 315 为进线开关 1 合后位置开入(KKJ1)。 端子 316 为 I 段母线所有需联切的断路器位置（TWJ）。 端子 317 为进线开关 2 分位开入(TWJ2)。 端子 318 为进线开关 2 合后位置开入(KKJ2)。 端子 319 为 II 段母线所有需联切的断路器位置（TWJ）。 端子 320 为分段开关分位开入(TWJ3)。 端子 321 为分段开关合后位置开入(KKJ3)。 端子 322 为外部闭锁备自投方式 1 开入。 端子 323 为外部闭锁备自投方式 2 开入。 端子 324 为外部闭锁备自投方式 3 开入。 端子 325 为外部闭锁备自投方式 4 开入。 端子 326 为备自投外部总闭锁开入。 端子 327 为备用开入。 端子 328 为弹簧未储能开入。 346 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该位投入时，装置将屏蔽所有的远动功能。 端子 201～205 为两个 485 串口。 端子 206～208 为硬接点对时输入端口，接 GPS 差分电平。 端子 209～211 为装置调试串口。 端子 211～212 为装置打印串口。 端子 101～103 为Ⅰ母电压输入。 端子 104～106 为Ⅱ母电压输入。 端子 107～108 为 1#进线电压输入，可以是 100V 或者 57.7V，需要和系统参数中的 “线路 PT 额定二次值”一致。 端子 109～110 为 2#进线电压输入，可以是 100V 或者 57.7V，需要和系统参数中的 “线路 PT 额定二次值”一致。 端子 113～114 为分段保护电流互感器 A 相电流输入。 端子 115～116 为分段保护电流互感器 B 相电流输入。 端子 117～118 为分段保护电流互感器 C 相电流输入。 端子 119～120 为分段保护电流互感器零序电流输入。 端子 121～122 为 1#进线单相电流输入。 端子 123～124 为 2#进线单相电流输入。 当使用装置本身的分段（桥）开关操作回路内部产生的开关位置时，分段的 TWJ、 HWJ、KKJ 不需要再从外部引入。否则可以从 320、306、321 分别引入 TWJ、HWJ、KKJ(在 辅助参数中整定)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3.3 出口插件跳线说明 装置的 SWI 板跳线： 1）T4 可以选择“备用出口 1”(n427～n428)，T5 可以选择“备用出口 2”(n429～ 430)动作时是否需要经过起动继电器开放。跳 1－2 为经起动继电器开放；跳 2－3 为不 经起动继电器开放。出厂跳 1－2，经起动继电器开放。 2）端子 421～424 是跳闸信号，可以经跳线 A－A’选择是否磁保持，当 A－A’短 接时是磁保持，装置有跳闸出口时闭合。A－A’断开时，421～424 是瞬动接点，只在分 段开关跳闸出口时闭合。 3）端子 421～425 是合闸信号，可以经跳线 B－B’选择是否磁保持，当 B－B'短接 时是磁保持，装置有合闸出口时闭合。B－B'断开时，421～425 是瞬动接点，只在分段 开关合闸出口时闭合。 装置的 BO 板跳线： 1) J1 可以选择“第一轮减载”(n517～n520)，J2 可以选择“第二轮减载”(n521～ n524)，J3 可以选择“第三轮减载”(n525～n528)，动作时是否需要经过起动继电器开 放。J4 可以选择“备用出口 3”(n529～n530)动作时是否需要经过起动继电器开放。跳 1－2 为经起动继电器开放；跳 2－3 为不经起动继电器开放。出厂跳 1－2，经起动继电 器开放。 备用出口作为跳合闸出口接点时，应经起动继电器开放；备用出口作为其他接点时 （如 TWJ、HWJ），不经起动继电器开放。 347 NARI-RELAYS RCS-9651CS 备用电源自投装置说明书 5．定值内容及整定说明 5.1 系统参数整定 序号 名称 整定范围 1 保护定值区号 0～15 2 CT 额定一次值 0～8000A 3 CT 额定二次值 1/5A 4 零序 CT 额定一次 0～4000A 5 零序 CT 额定二次 1/5A 6 母线 PT 额定一次值 0～220.0KV 7 母线 PT 额定二次值 100V 8 线路 PT 额定一次值 0～220.0KV 9 线路 PT 额定二次值 100V／57.7V 10 零序电流自产 0/1 11 主画面显示一次值 0/1 12 电度显示一次值 0/1 备注 不用零序保护时可以不整 不接线路电压时可以不整 0：外加 1：自产 不用零序保护时可不整 相关说明： 1) 系统参数值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统参数整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，装置复位即可；其二是通过远方修改定值区号，将所要切换的定 值区号下装到装置，装置自动复位后即可。 3) CT 额定一次值、CT 额定二次值、零序 CT 额定一次值、零序 CT 额定二次值、母线 PT 额定一次值、母线 PT 额定二次值、线路 PT 额定一次值、线路 PT 额定二次值：这些定值项需要用户根据实际情况整定，若 相应的交流量没有接入则该项可以不整定。 4) 零序电流自产：该控制字设定为"1"，表示零序电流自产，设定为"0"，表示零序电流外加（由端子 n119～ n120 输入）。出厂默认值为"0"。 5.2 保护定值整定 348 序号 定值名称 定值符号 整定范围 1 2 3 4 5 6 7 8 9 有压定值 无压起动定值 无压合闸定值 BZT 无流检查定值 合闸同期角 方式 1 跳闸时限 方式 2 跳闸时限 方式 3 跳闸时限 方式 4 跳闸时限 Uyy Uwyqd Uwy Iwl DGhz Tt1 Tt2 Tt3 Tt4 70～100V 2～80V 2～80V 0.01～12A 0～90° 0～30S 0～30S 0～30S 0～30S 整定 步长 0.01V 0.01V 0.01V 0.01A 1° 0.01S 0.01S 0.01S 0.01S 备注 按线整定 Uwyqd 8V ； 3U 0 < 8V ； 357 NARI-RELAYS RCS-9658CS 故障解列装置说明书 此时，装置中显示的自产零序值为： U 0 SUM = (U A + U B + U C ) 3 当选择中性点接地系统时（零序 PT 二次额定为 100V），判据为: (U A + U B + U C ) × 3 − 3U 0 ≥ 8V ； U 0 SUM > 8V ； 3U 0 < 8V ； 此时，装置中显示的自产零序值为： U 0 SUM = (U A + U B + U C ) × 3 2）三相电压均小于 0.3*UN,且线路电压 Ux 大于 0.7*ULN 判为 PT 断线 以上两个判据满足任一个，装置延时 80ms 判别为 PT 断线。判为 PT 断线后，若电 压恢复，不再满足以上条件，则瞬时返回。若“PTDX 闭锁低压”投入，则 PT 断线报警 后闭锁低压解列。 显然，PT 断线报警对低压解列能否正确动作起至关重要的作用。现场使用低压解 列功能，且“PT 断线闭锁低压解列”控制字投入时，必须注意如下两点： a. 为防止三相 PT 断线时低压解列误动，现场线路电压 Ux 必须接入装置，且装置 参数中“线路 PT 额定二次值”必须按实际整定; b. 为防止误发 PT 断线报警而闭锁低压解列功能，外加零序电压 3U0 必须接入装 置; 装置定值单中“中性点不接地系统”控制字必须按现场实际整定(0:中性点接地系统； 1:中性点不接地系统)。 3.7 跳闸逻辑矩阵 本装置各保护跳闸方式采用整定方式，即哪个保护动作， 跳何开关可以按需自由 整定。RCS-9658CS 标准配置提供 4 组跳闸出口：出口 1（CK1“402-414”）、出口 2（CK2 “402-415”）、出口 3（CK1“427-428”）、出口 4（CK1“429-430”），此时整定值“跳闸 出口 5”、 “跳闸出口 6”均无效。在选配 BO 插件时提供 6 组跳闸出口：跳闸出口 1（CK1 “509-510”）、跳闸出口 2（CK2“511-512”）、跳闸出口 3（CK3“517-518”）、跳闸出口 4（CK4“519-520”）、跳闸出口 5（CK5“521-522”、 “523-524”）、跳闸出口 6（CK6“525-526”、 “527-528”、“529-530”）。 跳闸矩阵整定说明如下： 位数 元件 出口 9 8 7 6 5 4 3 2 高周 高周 过压 过压 低周 低周 低压 低压 Ⅱ段 Ⅰ段 Ⅱ段 Ⅰ段 Ⅱ段 Ⅰ段 Ⅱ段 Ⅰ段 1 零序 零序 过压 过压 Ⅱ段 Ⅰ段 CK1 0 1 0 1 0 0 0 1 0 0 CK2 0 0 0 0 0 0 0 0 0 0 CK3 0 0 0 0 0 0 0 0 0 0 CK4 0 0 0 0 0 0 0 0 0 0 CK5 0 0 0 0 0 0 0 0 0 0 CK6 0 0 0 0 0 0 0 0 0 0 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 358 0 NARI-RELAYS RCS-9658CS 故障解列装置说明书 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则可得 到跳闸方式。 例如： 低压解列Ⅰ段要动作于出口跳闸继电器 1，则在低压解列Ⅰ段所在列，CK1 所在行的交叉处置 1。高周解列Ⅰ段、过压解列Ⅰ段也要动作于出口跳闸继电器 1，则 在高周解列Ⅰ段、过压解列Ⅰ段所在列，CK1 所在行的交叉处置 1，如此，在 CK1 行可 得到 10 位二进制位串： CK1=0101000100 若某一组出口不用，如 CK3 不用可以全整为 0，即： 0000000000。 在保护定值菜单中的 CK1，CK2，CK3，CK4，CK5，CK6 各项输入以上二进制位串， 即可完成跳闸方式的整定。 3.8 装置闭锁和运行异常告警 当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返回）。 硬件故障包括：定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、CPLD 故障。 当装置检测到下列状况时，发出运行异常信号（BJJ 继电器动作）： 1）PT 断线，判据详见 3.6； 2）频率异常：系统频率在 49.5HZ 以下或 50.5HZ 以上，延时 10 秒报警； 3）控制回路断线：装置检测既无跳位又无合位，延时 3 秒报警，在辅助参数中设 控制字投退； 4）线路电压异常：实际线路电压小于 0.7*ULN，延时 10S 报警，在辅助参数中设控 制字投退。 3.9 遥信、遥测、遥控功能 遥控功能主要有两种：正常遥控跳闸，正常遥控合闸。三种插件选配方式均提供一 组遥控输出接点。 遥测量包括 UA、UB、UC、UAB、UBC、UCA、U0、F 等 8 个模拟量，电压测量精度 0.5 级。 遥信量主要有：17 路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于 1ms。 3.10 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时，装 置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 359 NARI-RELAYS RCS-9658CS 故障解列装置说明书 3.11 逻辑框图 BSJ QJ U0gy1,U0gy2 LV1,LV2 LF1,LF2 QD >1 QJ 0.5s Ugy1,Ugy2 HF1,HF2 Uab>15v LF1 & LF1 tlf1 & f15v & LF2 LF2 tlf2 & fIbslv Imax1 & DLBS LV1 & LV1 tlv1 LV2 tlv2 UminIbslv Imax1 & DLBS LV2 & UminU0gyzd1 U0sum>4V U0gy1 & U0sumbs tgy1 Vcc 投零序过压保护 Vcc U0gy2 U0>U0gyzd2 U0sum>4V U0gy2 tgy2 & U0sumbs Vcc 投零序过压保护 Vcc Ugy1 Umax>Ugyzd1 Ugy1 & tugy1 Vcc 投母线过电压保护 Ugy2 Ugy2 & tugy2 Vcc 投母线过电压保护 & HF1 HF1 & thf1 Uab>15v Vcc 投高周保护 F>HFzd2 & HF2 HF2 & thf2 Uab>15v Vcc 投高周保护 YTJ 遥控合闸 360 YHJ NARI-RELAYS RCS-9658CS 故障解列装置说明书 4．硬件原理说明 4.1 装置整体结构 本小节所列的硬件图(即下图)是 9658CS 标准配置的硬件图，如果需要更多的出口 或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 361 NARI-RELAYS RCS-9658CS 故障解列装置说明书 4.2 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图(标准配置)。 SWI 362 PWR AI NARI-RELAYS RCS-9658CS 故障解列装置说明书 4.3 装置接线端子与说明 本小节所列的背板端子图(即下图)对应于 9658CS 的标准配置，如果需要更多的出口 或者操作回路需要和外部压力机构配合，请参见附录中的插件选配部分。 4.3.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器。 IA、IB、IC 为保护用三相电流输入。 UA、UB、UC 为母线电压，在本装置中作为保护和测量共用。 UX 为线路电压，在判 PT 断线时使用，可以是线电压 100V 或者相电压 57.7V，必须 和系统定值中的“线路 PT 额定二次值”一致。 363 NARI-RELAYS RCS-9658CS 故障解列装置说明书 U0 为母线 PT 开口三角电压。 当选择 PT 断线闭锁低压解列时，现场 Ux 和 U0 必须接入装置。 4.3.2 背板接线说明 端子 401 为遥控正电源输入端子，只有在其接入正电源时装置才将遥跳、遥合和选 线功能、远方修改软压板功能投入，同时其亦是遥控跳闸出口(413)和遥控合闸出口(412) 的公共端。 端子 402 为控制正电源输入端子，同时其亦是保护跳闸出口(414)和保护合闸出口 (415)的公共端。 端子 404～405 为事故总输出空接点。 端子 406～407 为 KKJ(合后位置)输出空接点。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为遥控合闸出口(YHJ)，可经压板或直接接至端子 410。 端子 413 为遥控跳闸出口(YTJ)，可经压板或直接接至端子 411。 端子 414、415 为零序过压解列Ⅰ段、低压解列Ⅰ段、低周解列Ⅰ段、母线过压 I 段、高周 I 段出口,可经压板接至端子 409。 端子 416 接断路器跳闸线圈。 端子 417 为合位监视继电器负端。 端子 418 接断路器合闸线圈。 端子 419 为跳位监视继电器负端。 端子 420 为控制负电源输入端子。 端子 421～426 为信号输出空接点，其中 421 为公共端。 端子 422 对应装置闭锁信号输出。 端子 423 对应装置报警信号输出。 端子 424 对应保护跳闸信号输出，可经跳线选择是否保持（出厂默认是非保持）。 端子 425 空，请勿配线。 端子 426 对应控制回路断线输出。 端子 427～428、429～430 为零序过压解列Ⅱ段、低压解列Ⅱ段、低周解列Ⅱ段、 母线过压 II 段、高周 II 段出口。此时 SWI 板跳线 T4 与 T5 跳 1-2，经 QDJ。 端子 301 为保护电源地。该端子和装置背面右下的接地端子相连后再与变电站地网 可靠联结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为遥信开入公共负输入端。 端子 306～330 为遥信开入输入端，其中 306～309 可以是普通遥信亦可整定成断路 器位置信号或遥控投入信号的输入端(参见 5.4 节)，310～325 为普通遥信。 端子 323 为投母线过压解列开入。 端子 324 为投高周解列开入。 端子 325 为投零序过压解列开入。 端子 326 为投低压解列开入。 端子 327 为投低周解列开入。 端子 328 为闭锁解列开入。 364 NARI-RELAYS RCS-9658CS 故障解列装置说明书 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～104 为母线电压输入。 端子 105～106 为线路电压输入，可以是 100V 或者 57.7V，需要和系统定值中的“线 路 PT 额定二次值”一致。 端子 107～108 为母线 PT 开口三角电压输入，PT 额定电压为 200V。 当选择 PT 断线闭锁低压解列时，现场 Ux 和 U0 必须接入装置。 端子 113～114 为保护用 A 相电流输入。 端子 115～116 为保护用 B 相电流输入。 端子 117～118 为保护用 C 相电流输入。 在装置内部已经通过位置监视回路、KKJ 回路、遥控回路(涉及端子 401、420)采集 到 TWJ、HWJ、KKJ 以及遥控投入信号(YK)。这些信号参与相关的保护功能和远动功能， 并就地记录和上传。 有时现场操作机构不需跳合闸保持回路或者现场使用的是外部操作回路的跳合闸 保持回路，只需本装置提供跳合闸出口和遥控出口。此时位置监视回路、跳合闸保持回 路、KKJ 回路和遥控回路均不接。相应的，位置信号和遥控投入信号也无法在内部采集。 为了引入这些信号，装置设置了辅助参数。通过辅助参数的整定可以将端子 306～ 309 定义成位置信号(TWJ、HWJ、KKJ) 及遥控投入信号(YK)入口(参见 5.4 节)。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.3.3 跳线说明 插件名称 CPU 插件 SWI 插件 SWI 插件 （带压力） BO 插件 跳线名称 出厂默认 描述 JP2 不跳 (禁止下载程序) 和程序下载相关 JP3 不跳 (禁止下载程序) 和程序下载相关 T4 1－2 解列 II 段出口跳闸接点经起动继电器开放 T5 1－2 解列 II 段出口跳闸接点经起动继电器开放 A－A’ 断开 (421～424 为瞬动接点) 希望 421～424 为保持接点时，将其短接 B－B’ 断开 (421～425 为瞬动接点) 希望 421～425 为保持接点时，将其短接 C－C’ 断开 (本插件具备防跳功能) 希望取消本插件的防跳功能时，将其短接 S1－S1’ 断开 (合闸压力低时闭锁合闸) 希望取消合闸压力闭锁功能时，将其短接 S2－S2’ 断开 (本插件具备防跳功能) 希望取消本插件的防跳功能时，将其短接 S3－S3’ 断开 (跳闸压力低时闭锁跳闸) 希望取消跳闸压力闭锁功能时，将其短接 JP1 1－2 注：SWI 插件和 BO 插件用于选配方式，参见附录(61、6.2 节)。 365 NARI-RELAYS RCS-9658CS 故障解列装置说明书 5．定值内容及整定说明 5.1 系统定值 序号 1 2 3 4 5 6 名称 保护定值区号 保护 CT 额定一次值 保护 CT 额定二次值 母线 PT 额定一次值 母线 PT 额定二次值 线路 PT 额定一次值 整定范围 0～15 0～8000A 1/5A 0～110.0KV 100V 0～110.0KV 7 线路 PT 额定二次值 57.7/100V 8 零序 PT 额定一次值 0～110.0KV 9 零序 PT 额定二次值 33.3/100V 10 主画面显示一次值 0/1 备注 不接电流时可不整 当选择 PT 断线闭锁低压解 列时，Ux 必须接入装置，且 必须依现场实际整定 当选择 PT 断线闭锁低压解 列时，U0 必须接入装置，且 必须依现场实际整定 相关说明： 1) 系统定值和保护行为相关，请务必根据实际情况整定。 2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值区可以是其中任意一 个，如果要改变运行定值区，有两种方式：其一是进入系统定值整定菜单，改变定值区号，将其值整定 为所要切换的定值区号，按"确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切 换的定值区号下装到装置，装置自动复位后即可。 5.2 保护定值 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 366 定值名称 零序过电压解列Ⅰ段定值 零序过电压解列Ⅱ段定值 低压解列Ⅰ段定值 低压解列Ⅱ段定值 低压解列电流开放定值 低周解列Ⅰ段定值 低周解列Ⅱ段定值 母线过电压解列Ⅰ段定值 母线过电压解列Ⅱ段定值 高周解列Ⅰ段定值 高周解列Ⅱ段定值 零序过压解列Ⅰ段时间 零序过压解列Ⅱ段时间 低压解列Ⅰ段时间 低压解列Ⅱ段时间 低周解列Ⅰ段时间 低周解列Ⅱ段时间 定值 U0gyzd1 U0gyzd2 LVzd1 LVzd2 Ibsdy LFzd1 LFzd2 Ugyzd1 Ugyzd2 HFzd1 HFzd2 Tgy1 Tgy2 Tlv1 Tlv2 Tlf1 Tlf2 整定范围 2V～200V 2V～200V 2V～100V 2V～100V 0.1～2In 45～50Hz 45～50Hz 2V～200V 2V～200V 50～55Hz 50～55Hz 0.1～100S 0.1～100S 0.1～100S 0.1～100S 0.1～100S 0.1～100S 整定步长 0.1V 0.1V 0.1V 0.1V 0.01A 0.01Hz 0.01Hz 0.1V 0.1V 0.01Hz 0.01Hz 0.01S 0.01S 0.01S 0.01S 0.01S 0.01S 备注 NARI-RELAYS RCS-9658CS 故障解列装置说明书 18 母线过压解列Ⅰ段时间 Tgy1 0.1～100S 0.01S 19 母线过压解列Ⅱ段时间 Tgy2 0.1～100S 0.01S 20 高周解列Ⅰ段时间 Thf1 0.1～100S 0.01S 21 高周解列Ⅱ段时间 Thf2 0.1～100S 0.01S 22 跳闸出口 1 CK1 0000000000～1111111111 23 跳闸出口 2 CK2 0000000000～1111111111 24 跳闸出口 3 CK3 0000000000～1111111111 25 跳闸出口 4 CK4 0000000000～1111111111 26 跳闸出口 5 CK5 0000000000～1111111111 27 跳闸出口 6 CK6 0000000000～1111111111 以下整定控制字如无特殊说明，则置“1” 表示相应功能投入，置“0” 表示相应功能退出 1* 零序过压解列Ⅰ段投入 U0GY1 0/1 2* 零序过压解列Ⅱ段投入 U0GY2 0/1 3* 低压解列Ⅰ段投入 LV1 0/1 4* 低压解列Ⅱ段投入 LV2 0/1 5 低压解列低电流开放投入 DLBS 0/1 6 低压解列过电流开放投入 GLBS 0/1 7 低压解列经 PT 断线闭锁 PTDXBS 0/1 8* 低周解列Ⅰ段投入 LF1 0/1 9* 低周解列Ⅱ段投入 LF2 0/1 10* 母线过压解列Ⅰ段投入 GY1 0/1 11* 母线过压解列Ⅱ段投入 GY2 0/1 12* 高周解列Ⅰ段投入 HF1 0/1 13* 高周解列Ⅱ段投入 HF2 0/1 14 零序过压经母线自产零序电 U0bs 0/1 压闭锁 15 中性点不接地系统(零序额定 Un33 0/1 当选择 PT 断线闭锁低压解列 33V) 时，该值必须依现场实际整定 (0:接地系统，1：不接地系统) 相关说明： 1> 在整定定值前必须先整定保护定值区号。 2> 当某项定值不用时，如果是过量继电器（比如过流保护、过压保护）则整定为上限值；如是欠量继电器（比 如低周保护低频定值、低电压保护低压定值）则整定为下限值；时间整定为 100 秒，功能控制字退出，硬 压板打开。 3> 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投退；就地可通过初始化菜单将 软压板值全部置成“1”。 4> 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均有效时才投入相应保护元件， 否则退出该保护元件。 5.3 通讯参数 序号 1 2 3 4 5 6 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 备注 出厂时设为“01” 367 NARI-RELAYS RCS-9658CS 故障解列装置说明书 7 8 9 10 11 12 13 14 15 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 0～254 0～254 0～255 0～255 0～255 0～255 1 1～2 1～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 20 21 遥测上送周期 遥信确认时间 1 遥信确认时间 2 00～99 秒 0～50000 毫秒 0～50000 毫秒 1：通用 103 规约 1：专用 103 规约 2：MODBUS 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 步长 1 秒 出厂时设为 20ms 出厂时设为 20ms 相关说明： 1> 通讯参数可以由调试人员根据现场情况整定。 2> 装置地址：全站的装置地址必须唯一。 3> 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际的网口配置情况整定相应 的子网地址，未曾使用的可不整。 4> 遥测上送周期：指装置主动上送遥测数据的时间间隔。当整定为“0”表示遥测不需要定时主动上送(此 时仍旧响应监控的查询)。本项定值可根据现场情况整定，不用通讯功能时可整定为“0”。出厂默认值 为“0”。 5> 遥信确认时间 1：开入 1 和开入 2 的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 6> 遥信确认时间 2：除开入 1 和开入 2 的其他开入的顺序事件记录的确认时间，出厂默认值为“20 毫秒”。 5.4 辅助参数 序号 1 2 3 4 5 6 名称 检测控制回路断线 检测线路电压异常 306 定义为 TWJ 307 定义为 HWJ 308 定义为 KKJ 309 定义为 YK 整定范围 0/1 0/1 0/1 0/1 0/1 0/1 出厂设定值 1 0 0 0 0 0 备注 参见说明 相关说明： 1> 本装置配有操作回路(SWI 插件)。 若现场只需提供保护跳闸出口 402～414 和 402～415、 遥控合闸出口 401～ 412、遥控跳闸出口 401～413，而不将本操作回路的 416、417、418、419 端子与操作机构的端子箱连接， 420 端子亦悬空，这种情况装置无法由内部采集到位置信号和遥控投入信号(参见 4.3.2)。 2> 若装置无法由内部采集到位置信号或遥控投入信号，则需根据需要将端子 306～309 定义成这些信号的引入 端(端子 306～309 若未被定义成断路器位置或者遥控投入信号，即相应控制字为 0，其作普通遥信用)。以 下是这些信号的引入原则： a) KKJ 引入原则： 先将“308 定义为 KKJ”整成 1。 368 NARI-RELAYS RCS-9658CS 故障解列装置说明书 若装置使用重合闸功能或者希望装置提供事故总信号(就地显示、通讯上送、SWI 插件的 404～405 输 出)，需将外部 KKJ 信号引至端子 308。 b) TWJ 引入原则： 若装置希望装置提供事故总信号，则需将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 若现场使用第一组遥控(对应本开关)，宜将外部 TWJ 引至端子 306，同时将“306 定义为 TWJ” 整成 1。 其他情况不需外引 TWJ，可将“306 定义为 TWJ” 整成 0。 c) HWJ 引入原则： 若现场使用第一组遥控(对应本开关)，宜将外部 HWJ 引至端子 307，同时将“307 定义为 HWJ” 整成 1。 其他情况不需外引 HWJ，可将“307 定义为 HWJ” 整成 0。 d) YK 引入原则： 若现场使用遥控功能或者需要通过后台修改软压板，务必从端子 309 引入 YK 信号，同时将“309 定义 为 YK” 整成 1。 其他情况不需外引 YK，可将“309 定义为 YK” 整成 0。 3> 若装置不能采集到 TWJ 或者 HWJ 信号(包括内部采集和外引)，应将“检测控制回路断线”控制字整成 0， 以避免程序发“控制回路断线”信号。其他情况下整成 1。 4> 若现场使用选配插件(SWI 或者 BO)，亦需考虑是否要由外部引入断路器位置信号或者遥控投入信号。参见 6.1.3、6.2.3、6.3 节。 5> 装置提供一组遥控，固定对应本开关。 6．附录 6.1 插件选配方式 1 本装置的标准配置(参见 4.1 和 4.3 节)只提供四组跳闸出口、一组遥跳/遥合出口， 而有些现场需要多路跳闸出口；标准配置中的操作回路亦不提供与压力机构配合的接 口。为了适应这些情况，装置提供如下出口插件(BO)和带压力接口的操作回路插件(SWI) 作为选配。 369 NARI-RELAYS RCS-9658CS 故障解列装置说明书 6.1.1 选配插件硬件图 RCS-9658CS硬件图 415 TWJ 401 遥信公共 HWJ 416 TYJ 417 HYJ 418 403 控制电源220V- 控制电源220V+ 407 控制回路断线 跳闸压力低 遥 信 TWJ HBJ 合闸压力低 419 TWJ 420 HWJ 421 HYJ 跳闸位置1 合闸位置1 422 TWJ 423 HWJ 424 位置公共2 跳闸位置2 TBJ TBJV 手动合闸入口 位 置 信 号 TBJ V 410 手动跳闸入口 411 KKJ 409 保护跳闸入口 合闸位置2 TYJ TBJ 404 至跳闸线圈 405 至HWJ负端 425 TWJ 426 TBJ 跳闸位置3 HWJ 427 KKJ TWJ 412 3秒 合闸压力低入口 事故总信号 428 压力异常入 口 429 KKJ 至合闸线圈 TBJV HBJ 位置公共1 至TWJ负端 406 合后位置 430 跳闸压力低入口 HYJ 414 413 TYJ 305 306 BSJ 遥信开入 1 501 307 遥信开入 2 503 BJJ 504 308 遥信开入 3 201 505 TXJ 506 遥信开入 4 202 310 遥信开入 5 203 311 遥信开入 6 204 309 312 遥信开入 7 313 遥信开入 8 206 314 遥信开入 9 207 315 遥信开入10 317 318 319 320 321 322 323 324 325 326 327 328 329 330 遥信开入11 遥信开入12 开 入 量 采 入 485A 485B 信号地 208 209 510 511 BTJ2 512 信号地 513 YTJ 514 SYN+ 515 YHJ 516 517 BTJ3 518 519 BTJ4 520 521 BTJ4 522 523 BTJ5 524 525 BTJ5 对 时 信号地 210 RTS TXD 212 打 印 信号地 303 527 装 置 电 直流电源源 直流电源+ 304 投母线过压 解列 529 信号复归 装置检修 U U UB C A Un 母线电压 Ux Uxn U0 U0n IA 线路电压 零序电压 IA' IB IB' 保护CT 117 118 IC 遥控合闸 出口3 IC' 出口4 出口5 出口5 526 出口6 BTJ6 投低压解列 115 116 遥控跳闸 530 投低周解列 113 114 出口2 528 投高周解列 101 102 103 104 105 106 107 108 出口1 BTJ6 投零序过压 解列 闭锁解列 跳闸保持信号 508 BTJ1 SYN- 遥信开入15 遥信开入17 串 口 通 讯 485B 211 遥信开入16 507 装置异常 509 485A 遥信开入13 遥信开入14 502 装置闭锁 205 316 370 光耦公共负 出口6 出口6 NARI-RELAYS RCS-9658CS 故障解列装置说明书 6.1.2 选配插件背板端子图 6.1.3 选配插件背板端子说明 出口插件(BO)提供 9 对跳闸和 1 对遥控接点，以及信号接点(包括装置闭锁信号、 装置报警信号、跳闸保持信号)。出口插件(BO)的 JP1 跳线跳 1－2。 操作回路插件(SWI)和标准配置中的 SWI 相比增加了压力异常输入接口，增加了断 路器位置输出接口。SWI 插件亦自带防跳功能。 出口插件(BO)和操作回路插件(SWI)各端子的定义如下： 端子 501～502 对应装置闭锁信号输出接点，在装置故障或失电时接点闭合。 端子 503～504 对应装置报警信号输出接点。 端子 505～506 对应跳闸保持信号输出接点。 371 NARI-RELAYS RCS-9658CS 故障解列装置说明书 端子 509～510、511～512、517～518、519～520、521～522 对应故障解列 I 段出 口，包括零序过压解列Ⅰ段、低压解列Ⅰ段、低周解列Ⅰ段、母线过压 I 段、高周 I 段 出口。 端子 513～514 对应遥控跳闸出口接点，对应于本开关。 端子 515～516 对应遥控合闸出口接点，对应于本开关。 端子 523～524、525～526、527～528、529～530 对应故障解列 II 段出口，包括零 序过压解列 II 段、低压解列 II 段、低周解列 II 段、母线过压 II 段、高周 II 段出口。 端子 401 为控制正电源输入端子。 端子 403 为控制负电源输入端子。 端子 404 接断路器跳闸线圈。 端子 405 为合位监视继电器负端。 端子 406 接断路器合闸线圈。 端子 407 为跳位监视继电器负端。 端子 408 为保护合闸入口。 端子 409 为保护跳闸入口。 端子 410 为手动合闸入口。 端子 411 为手动跳闸入口。 端子 412 为合闸压力低入口。 端子 413 为跳闸压力低入口。 端子 414 为压力异常入口。 端子 415～418 为信号输出空接点，其中 415 为公共端。 端子 416 对应控制回路断线信号输出。 端子 417 对应跳闸压力低信号输出。 端子 418 对应合闸压力低信号输出。 端子 419～421 为第一组位置信号输出空接点，其中 419 为公共端。 端子 420 对应跳闸位置输出。 端子 421 对应合闸位置输出。 端子 422～424 为第二组位置信号输出空接点，其中 422 为公共端。 端子 423 对应跳闸位置输出。 端子 424 对应合闸位置输出。 端子 425～426 为第三组跳闸位置输出空接点。 端子 427～428 为事故总信号输出空接点。 端子 429～430 为合后位置 (KKJ)输出空接点。 端子 301～124 的定义同本装置的标准配置，参见 4.3.2 节。 装置可在内部通过操作回路插件(SWI)的位置监视回路、KKJ 回路采集到位置信号 (TWJ、HWJ、KKJ)。注意，不包括遥控投入信号(YK)，因而需考虑是否需要从端子 309 引入遥控投入信号，参见辅助参数整定部分( 5.4 节)。 372 NARI-RELAYS RCS-9658CS 故障解列装置说明书 6.2 插件选配方式 2 有些场合不需要本装置配备操作回路，只需装置提供多路跳闸接点。此时可以只配 置出口插件(BO)，操作回路(SWI)不配(即此位置留空)。 6.2.1 选配插件硬件图 RCS-9658CS硬件图 501 305 306 307 201 202 203 信号地 串 口 通 485A 讯 遥信开入 2 204 309 遥信开入 4 310 205 206 遥信开入 5 207 311 遥信开入 6 312 遥信开入 7 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 303 遥信开入14 304 505 TXJ 506 信号地 511 装置异常 跳闸保持信号 508 BTJ1 510 BTJ2 512 YTJ 514 YHJ 516 517 BTJ3 518 519 BTJ4 520 521 BTJ4 522 523 BTJ5 524 525 BTJ5 526 527 BTJ6 528 BTJ6 530 513 对 时 515 出口1 出口2 遥控跳闸 遥控合闸 信号地 210 遥信开入13 504 509 SYN- 209 212 BJJ 507 SYN+ 遥信开入 8 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 503 485B 208 遥信开入 9 装置闭锁 485B 遥信开入 1 遥信开入 3 502 485A 光耦公共负 308 BSJ RTS 211 TXD 打 印 信号地 装 置 电 直流电源源 直流电源+ 出口3 遥信开入16 出口5 出口5 出口6 遥信开入15 529 出口4 出口6 出口6 遥信开入17 投母线过压 解列 投高周解列 投零序过压 解列 投低压解列 投低周解列 闭锁解列 信号复归 装置检修 101 102 103 104 105 106 U U UB A C Un 母线电压 107 108 113 114 Ux Uxn U0 U0n IA 线路电压 零序电压 IA' 115 116 117 118 IB IC IB' IC' 保护CT 373 NARI-RELAYS RCS-9658CS 故障解列装置说明书 6.2.2 选配插件背板端子图 RCS-9658CS背板端子图 PWR BO COM 装置 闭锁 (BSJ) 501 装置 报警 (BJJ) 503 装置电源+ 303 504 装置电源- 304 跳闸 保持 信号 (TXJ) 505 遥信开入公共负 305 506 遥信开入 1 306 507 遥信开入 2 307 508 遥信开入 3 308 509 遥信开入 4 309 510 遥信开入 5 310 511 遥信开入 6 311 512 遥信开入 7 312 遥控 跳闸 出口 513 遥信开入 8 313 514 遥信开入 9 314 遥控 合闸 出口 515 遥信开入10 315 516 遥信开入11 316 517 遥信开入12 317 518 遥信开入13 318 519 遥信开入14 319 电源地 502 AI 301 302 以太网A 以太网B 出口1 出口2 出口3 出口4 520 521 出口5 出口5 出口6 出口6 遥信开入15 遥信开入16 485A 320 321 522 遥信开入17 322 523 投母线过压解列 323 串 口 通 讯 485B 202 信号地 203 485A 204 485B 205 投高周解列 324 信号地 206 525 投零序过压解列 325 SYN+ 207 526 投低压解列 326 SYN- 208 527 投低周解列 327 信号地 209 528 闭锁解列 328 RTS 210 529 信号复归 329 TXD 211 530 装置检修 330 信号地 212 出口6 打 印 Ua Ub 103 Uc Un 104 105 Ux Uxn 106 107 U0 U0n 108 102 201 524 对 时 101 109 110 111 112 113 IA IA' 114 115 IB IB' 116 117 IC IC' 118 119 120 121 122 123 124 接地端子 6.2.3 选配插件背板端子说明 各端子的定义说明见 6.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 需要注意的是此时位置信号(TWJ、HWJ、KKJ) 和遥控投入信号(YK)都无法内部采集。 此时除了需要考虑是否要由端子 309 引入遥控投入信号外，还需考虑是否要由端子 306～308 引入断路器位置信号(TWJ、HWJ、KKJ)，同时辅助参数也要进行整定，参见 5.4 节。 如果现场只需提供一路跳闸接点和一路遥控接点，此时亦可使用标准配置中 SWI 插 件的跳闸出口与遥控出口(跳闸线圈、合闸线圈以及位置监视回路不接)，再考虑是否要 由端子 306～309 引入位置信号和遥控投入信号，参见 4.1、4.3 和 5.4 节。 374 NARI-RELAYS RCS-9658CS 故障解列装置说明书 6.3 插件选配方式 3 有些场合在装置标准配置时跳闸节点数量不够，需提供多路跳闸接点。此时可以配 置出口插件(BO)，操作回路插件(SWI)。 6.3.1 选配插件硬件图 RCS-9658CS硬件图 402 420 控制电源220V- 控制电源220V+ 427 BTJ3 428 419 出口3 HBJ 429 BTJ4 430 406 KKJ KKJ 407 TWJ 3秒 421 422 423 BJJ 424 BTJ 425 BHJ TWJ HWJ 418 TBJV 出口4 接 点 输 出 合后 位置 (KKJ) 至合闸线圈 HBJ TBJ 408 防跳回路 TBJV TBJV 404 405 BSJ 至TWJ负端 TWJ 426 事故 总信号 YHJ 412 遥合压板 401 410 YTJ 信号公共 413 遥跳压板 411 KKJ 409 TBJ 装置闭锁 414 BTJ 远 装置报警 动 保护跳闸 信 号 保护合闸 保护跳闸接点 跳闸压板 416 至跳闸线圈 TBJ 417 控制回路 断线 至HWJ负端 HWJ 305 306 光耦公共负 307 遥信开入 2 308 遥信开入 3 201 遥信开入 4 202 310 遥信开入 5 203 311 遥信开入 6 313 502 装置闭锁 309 312 BSJ 501 遥信开入 1 485A 485B 信号地 204 485A 503 BJJ 504 505 TXJ 506 507 串 口 通 讯 装置异常 跳闸保持信号 508 509 BTJ1 510 511 BTJ2 512 出口1 遥信开入 7 205 485B 遥信开入 8 206 信号地 513 YTJ 514 314 遥信开入 9 207 SYN+ 515 YHJ 516 315 遥信开入10 开 入 遥信开入11 量 采 遥信开入12 入 208 517 BTJ3 518 519 BTJ4 520 521 BTJ4 522 523 BTJ5 524 525 BTJ5 526 527 BTJ6 528 529 BTJ6 530 316 317 318 319 320 321 322 323 324 210 RTS TXD 212 遥信开入17 打 印 遥控跳闸 遥控合闸 出口3 出口4 出口5 出口5 信号地 遥信开入15 遥信开入16 对 时 信号地 211 遥信开入14 303 装 直流电源+ 置 直流电源- 电 源 304 投母线过压 解列 出口6 出口6 出口6 投高周解列 投零序过压 解列 326 投低压解列 327 投低周解列 328 闭锁解列 330 209 遥信开入13 325 329 SYN- 出口2 信号复归 装置检修 101 102 103 104 105 106 107 108 U U UB A C Un 母线电压 113 114 Ux Uxn U0 U0n IA 线路电压 零序电压 IA' 115 116 IB IB' 117 118 IC IC' 保护CT 375 NARI-RELAYS RCS-9658CS 故障解列装置说明书 6.3.2 选配插件背板端子图 6.3.3 选配插件背板端子说明 各端子的定义说明见 6.1.3 节，出口插件(BO)的 JP1 跳线跳 1－2。 6.4 软件配合说明 选配方式和标准配置使用相同的程序。即标准的 9658CS 程序既支持标准配置，亦 支持各种选配方式。 在选配方式下需考虑是否要从端子 309 引入遥控投入信号；如果不使用装置自带的 操作回路(SWI)，还需考虑是否要从 306～308 引入位置信号(TWJ、HWJ、KKJ)；因而 两者在辅助参数的整定上可能不同，参见 5.4 节。 376 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 第十七章 RCS-9661CS 变压器非电量保护装置说明书 1．概述 1.1 应用范围 RCS－9661CS 为变压器的非电量保护装置。主要适用于 110KV 及以下电压等级的变 压器。 1.2 保护配置和功能 1.2.1 保护配置 (1) 8 路非电量保护(通过选配 F3 插件，可到 10 路非电量保护)； (2) 装置还有四路不按相操作断路器的独立的跳合闸操作回路； (3) 两个电压切换回路（或两个电压并列回路，可选配）。 1.2.2 保护信息功能 (1) 支持装置描述的远方查看； (2) 支持系统定值的远方查看； (3) 支持保护定值和区号的远方查看、修改功能； (4) 支持软压板状态的远方查看、投退； (5) 支持装置保护开入状态的远方查看； (6) 支持装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的 远方查看； (7) 支持远方对装置信号复归； 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 1.3 性能特征 l l l l l l l l l l l 操作回路配置灵活，可以适应各种操作机构。 非电量中央信号接点以及信号灯为磁保持 具有非电量电源监视功能。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件 设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐 射也满足相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记 录报告，最新 64 次用户操作记录报告。 友好的人机界面、汉字显示、中文报告显示打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线、光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通 道独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 377 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 安装可以参考第一章“7.2.1 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 2.2.2 功 直 220V，110V 允许偏差+15％，－20％ 耗 流： 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 非电量保护 继电器重动时间延时：约 10ms 非电量回路动作功率：额定电压下约 5W 冷控失电跳闸保护的延时时间可达 100 分钟，时间误差<1%整定值+20ms。 备用 1 跳闸保护延时时间可达 100S，时间误差<1%整定值+20ms。 2.3.2 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.3 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 378 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 2.3.4 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．工作原理 3.1 非电量保护 从变压器本体来的非电量信号(如瓦斯信号等)经过装置重动后给出中央信号、远 方信号两组接点，同时装置本身的 CPU 也可记录非电量动作情况。对于需要延时跳闸 的非电量信号,由装置经过定值设定的延时起动装置的跳闸继电器，而直接跳闸的非电 量信号直接起动装置的跳闸继电器。 备用 1 为一路带延时的非电量保护，出口接点为（303-304），而备用 1 的另外一 个输出（803-826）为继电器重动后直接输出，不带软件延时。 非电量原理可分别参考图 3.1.1，3.1.2，3.1.3。 电源正 电源负 变压器本体来 跳闸 信号 图 3.1.1 直接跳闸的非电量信号接线原理 电源正 电源负 变压器本体来 信号 图 3.1.2 不需跳闸的非电量信号接线原理 379 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 电源正 电源负 跳闸 信号 变压器本体来 控制 重动 光耦 电源正（强电） 电源负（强电） 由装置采集后进 行延时 图 3.1.3 需延时跳闸的非电量信号接线原理 装置设有冷控失电保护。根据 DL/T 572-95《电力变压器运行规程》：强油循环风 冷和强油循环水冷变压器，当冷却系统故障切除全部冷却器时，允许带额定负载运行 20min。如 20min 后顶层油温尚未达到 75℃，则允许上升到 75℃，但在这种状态下运行 的最长时间不得超过 1 小时。冷控失电逻辑图如下图。 电源正 LKSD60 60分 ≥ 1 LKSD 冷控失电 LKSD 冷控失电 跳闸 tl +VCC & YWG YWG 图 3.1.4 冷控失电逻辑图 LKSD 表示冷控失电开入，YWG 为油温高开入，LKSD 和 LKSD60 为定值控制字。 3.2 装置自检 当装置检测到本身硬件故障时，发出装置闭锁信号，同时闭锁装置（BSJ 继电器返 回）。硬件故障包括：定值出错、电源故障、CPLD 故障，当发生硬件故障时请及时与厂 家进行联系技术支持。 3.3 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 380 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 4．硬件原理说明 4.1 装置内部插件说明(背视) RLY RLY (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) IO IO IO SWI SWI SWI SWI PWR COM RLY RLY 电压切换回路或电压并列回路，可选配；； RLY 电压切换回路或电压并列回路，可选配； IO 为非电量插件 3（可以选配）； IO 为非电量插件 2； IO 为非电量插件 1； SWI 为不按相操作断路器的跳合闸操作回路； SWI 为不按相操作断路器的跳合闸操作回路； SWI 为不按相操作断路器的跳合闸操作回路； SWI 为不按相操作断路器的跳合闸操作回路； RLY 为非电量出口及重动模件； PWR 为直流逆变电源、光耦模件和通讯模块。 4.2 操作回路原理图 操作回路插件的原理及接点输出如图所示，KKJ 为磁保持继电 器，合闸时该继电器动作并磁保持，仅手跳才复归，保护动作或开关偷跳该继电器 不复归，因此其输出接点为合后 KK 位置接点。 断路器操作回路中跳合闸直流电流保持回路，跳合电流应大于 0.5A 小于 4A。 操作回路中跳线 S1、S2 和 S3 的作用：短接 S1，取消合压力闭锁；短接 S2，取消 防跳；短接 S3，取消跳压闭锁。 操作回路插件原理及输出接点原理图 515 TWJ 503 501 控 制 电 源 22 0V+ 遥信公共 HWJ 控 制 电 源 220 V- 516 507 至 TWJ负 端 控制回路断线 遥 信 517 TYJ 跳闸压力低 TWJ H BJ 50 8 HWJ 521 HYJ 保护合闸入口 位置公共1 520 S 1＇ 523 位置公共2 跳闸位置2 HWJ TBJV TBJV 手动合闸入口 位 置 信 号 511 手动跳闸入口 KKJ 509 保护跳闸入口 524 TBJ 51 0 合闸位置1 522 HBJ S1 跳闸位置1 TWJ S 3＇ TYJ 合闸位置2 TBJ S3 525 K KJ 526 505 跳闸位置3 至 HWJ负 端 HW J 527 TWJ 512 3秒 528 事故总信号 合闸压力低入口 514 530 HY J 压力异常入口 529 KKJ 50 4 至跳闸线圈 TBJ TWJ 50 6 TBJV 合闸压力低 519 TWJ S２ ＇ 至合闸线圈 518 HYJ S２ 合后位置 513 跳闸压力低入口 TYJ 381 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 4.3 非电量模件原理图 共有三块非电量插件，提供 10 路非电量保护，其中六路可直接跳闸。 非电量插件原理及输出接点图 电源正 电源负 油温 高输入 R K1 R K2 R K3 R K4 R K5 817 有载 轻瓦输入 809/810 818 有载 重瓦输入 819 备用 1输入 820 非 电 冷控 失电输入 量 输 入 本体 轻瓦输入 917 909/910 R K6 R K7 R K8 R K9 R K10 918 本体 重瓦输入 919 压力 释放跳闸 920 备用 2输入 A09/A10 A19 备用 3输入 A20 中 央信号 公共 端 803/804 821 827 有载轻 瓦 822 828 有载重 瓦 823 829 825 备用 1 824 830 826 905/906 907/908 冷控失 电 921 927 本体轻 瓦斯 922 928 本体重 瓦 923 929 压力释 放 924 930 公共 端 382 跳闸 输出 807/808 油温 高 公共 端 非 电 量 保 护 遥信 信号 805/806 A05/A06 A07/A08 903/904 925 926 A03/A04 备用 2 A23 A29 A25 备用3 A24 A30 A26 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 4.4 电压切换插件 电压切换插件为选配插件，采用自保持方式，都是磁保持继电器。隔离刀闸提供一 常开、一常闭两对辅助接点，其原理及接点输出如图所示。 如果现场隔离刀闸只能提供一对常开辅助接点，则可将 B01、B04 并联后接 I 母刀 闸常开接点，B02、B03 并联后接 II 母刀闸常开接点。 电压切换插件原理及接点输出图 1YQ1A B01 I母 刀闸 常开 1YQ2A 1YQ3A 1YQ4A 1YQ5A ` ` B02 I母 刀闸 常闭 ` 2YQ1A B03 II母 刀闸 常 开 2YQ2A 2YQ3A 2YQ4A 2YQ5A B05/B06 电 源负 ` B04 II母刀 闸常 闭 1YQ1B ` B7 1UA1 1UA 1YQ1C ` B10 1UB1 ` B13 1UC1 ` B16 1UN1 ` B8 1UA2 ` B11 1UB2 ` B14 ` B17 1UC2 1UN2 1YQ2B 1YQ2C B9 ` ` B19 2UA1 1UB B12 ` ` B22 2UB1 1UC B15 ` ` B25 2UC1 1UN B18 ` ` B20 2UA2 B23 2UB2 ` B26 2UC2 2YQ1B ` 2YQ1C 2YQ2B 1YQ3B 1YQ3C 1YQ4B 2UA B21 ` 2UB B24 ` 2UC B27 ` 2YQ3B 2YQ3C 2YQ4B 1YQ5B 2YQ5B B30同 时动 作 ` 1YQ4C 2YQ4C B29PT失 压 ` ` 2YQ2C B28 信 号公 共 4.5 电压并列插件 以 L1 为例其原理及接点输出如图所示 电 压并 列插 件原理 及接 点输出 图 J1A J2A 21 备 用 1正 J5B 备 用 1负 22 备 用 2负 24 2UA 11 2UB 12 2UC 13 2UN 14 B01并 列 23 备 用 2正 B02远 控 J5C J8B 7 J8C J3A J4A J5A B05/B06 电源 负 8 J1B 1UA J1C 1UB 9 1UC 10 1UN J2B J2C J6A 15 1UMA 16 1UMB 17 1UMC J3B J3C 2UMA 2UMB 18 19 J8A B03远 列 J4B 2UMC 20 B04远 分 383 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 4.6 非电量出口及重动插件 此插件有两路经 CPU 延时的非电量保护出口， 冷控失电跳闸和备用 1 延时跳闸； 装置闭锁，装置报警和直流监视；非电量出口重动； 非电量出口及重动原理图 跳 闸 重动 输 出 电 源 正 3 10 31 2 电 源 负 31 5 31 6 31 7 31 8 31 9 32 0 32 1 32 2 32 3 32 4 32 5 32 6 32 7 32 8 32 9 33 0 跳 闸 输 入 3 09 冷 控失 电 跳闸 备 用 1延 时 跳 闸 装 置 闭锁 装 置 报警 3 01 30 2 ` 3 03 30 4 305 30 6 307 308 3 13 314 直 流 监视 4.7 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 RL Y 384 RLY IO IO IO SW I SW I SWI SW I RLY PW R RCS-9661CS 变压器非电量保护装置说明书 NARI-RELAYS 4.8 装置接线端子与说明 B01 A02 遥信信号公共 中央信号公共 跳闸出口公共 电源正 IO RCS-9661CS背板端子图 IO B02 A03 RLY Ⅰ母刀闸常开 B03 RLY C01 Ⅰ母刀闸常闭 B04 A01 Ⅰ母刀闸常开 C02 Ⅱ母刀闸常开 电源正 Ⅰ母刀闸常闭 Ⅱ母刀闸常闭 A04 C03 A06 A05 A07 A08 B06 B08 901 902 903 904 905 906 907 908 IO 电源正 跳闸出口公共 中央信号公共 遥信信号公共 801 802 803 804 805 806 807 808 A10 912 911 910 814 813 812 811 810 A11 913 809 B10 A12 914 电源负 B11 A13 909 B12 A14 815 电源负 B13 915 A09 B14 A15 816 B09 B15 916 有载重瓦输入 有载轻瓦输入 819 930 有载重瓦遥信 备用1遥信 830 829 826 825 824 818 918 817 919 油温高输入 A16 冷控失电输入 B16 A17 本体重瓦斯输入 917 B17 A18 A19 821 820 本体轻瓦斯输入 B18 电源负 B07 遥信信号公共 中央信号公共 跳闸出口公共 C04 1UA1 1UA2 1UA 1UB1 1UB2 1UB 1UC1 1UC2 1UC 1UN1 1UN2 1UN B05 Ⅱ母刀闸常闭 C05 C06 C07 C08 C09 C10 C11 C12 C13 C14 C15 C16 C17 电源负 Ⅱ母刀闸常开 电源负 1UA1 1UA2 1UA 1UB1 1UB2 1UB 1UC1 1UC2 1UC 1UN1 1UN2 C18 备用1输入 822 备用2输入 1UN 2UB2 2UB1 2UA 2UA2 2UA1 920 油温高信号 备用3输入 C23 C22 C21 C20 C19 压力释放输入 921 B19 2UB2 2UB1 2UA 2UA2 2UA1 A20 冷控失电信号 B20 A21 B21 823 A22 有载轻瓦信号 A23 922 A24 本体轻瓦斯信号 B22 备用2信号 有载重瓦信号 备用3信号 备用信号1 B23 923 B24 924 2UB 压力释放信号 C24 本体重瓦斯信号 2UB A25 有载重瓦输出 备用2输出 本体重瓦遥信 压力释放遥信 备用1输出 925 B25 A26 本体重瓦输出 C25 备用3输出 A27 926 1UC1 B26 压力释放输出 1UC1 B27 827 1UC2 油温高遥信 C26 927 C27 A30 本体轻瓦遥信 冷控失电遥信 1UC2 1UC A28 828 1UC B28 有载轻瓦遥信 信号公共 备用3遥信 929 928 C28 B29 PT失压 备用2遥信 信号公共 同时动作 C30 A29 C29 PT失压 B30 同时动作 385 IO 跳闸出口公共 中央信号公共 遥信信号公共 A05 A06 A07 A08 遥信信号公共 中央信号公共 跳闸出口公共 电源正 IO RCS-9661CS背板端子图 RLY B01 A02 RLY 并列 B02 A03 A01 C01 远控 B03 电源正 并列 C02 B04 远并 远控 远并 B06 B07 B08 B09 A04 远分 1UA 1UB B05 C03 C05 C06 C07 C08 C09 901 902 903 904 905 906 907 908 IO 电源正 跳闸出口公共 中央信号公共 遥信信号公共 801 802 803 804 805 806 807 808 811 C14 C13 C12 2UC 2UB 2UN A18 本体重瓦斯输入 920 919 918 917 有载重瓦输入 有载轻瓦输入 油温高输入 2UB A19 压力释放输入 922 备用信号1 有载重瓦信号 有载轻瓦信号 油温高信号 备用1输入 821 820 819 818 923 有载重瓦输出 C26 C25 B27 B26 B25 B24 B23 备用3输出 备用2输出 备用信号2 备用信号2 A27 A26 A25 冷控失电遥信 备用2负 817 924 备用1输出 827 C27 备用3输入 925 油温高遥信 828 830 829 826 825 824 823 822 本体轻瓦斯信号 926 有载轻瓦遥信 压力释放遥信 本体重瓦遥信 本体轻瓦遥信 A28 备用2遥信 B28 C24 810 910 812 809 A10 911 813 电源负 A11 912 814 909 B10 913 815 电源负 B11 A12 914 816 A09 B12 A13 915 电源负 B13 A14 916 1UC 2UC B14 A15 C10 电源负 C04 远分 电源负 1UA 1UB 1UC 2UN B15 A16 B19 A20 921 A22 压力释放信号 本体重瓦斯信号 927 有载重瓦遥信 本体轻瓦斯输入 2UMB B20 冷控失电信号 1UMC 1UN 1UMA B16 A17 C11 C15 1UMB B17 1UN C16 2UMA 1UMC 2UA 1UMA C17 B18 2UA 1UMB C18 2UMC A21 冷控失电输入 2UMA C19 C20 B21 备用2输入 2UMB 2UMC 备用1正 备用1负 C21 备用1负 B22 A23 928 备用1遥信 C28 备用2正 A24 本体重瓦输出 929 C29 C23 C22 备用1正 备用2正 备用2负 压力释放输出 930 A29 B29 A30 B30 备用3遥信 C30 386 RCS-9661CS 变压器非电量保护装置说明书 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 NARI-RELAYS SWI 701 SWI SWI SWI 控制电源+ 401 405 404 RLY 冷控失电跳闸 备用1输出 装置闭锁 PWR 201 203 202 204 电源地 装置电源+ 205 303 开入公共负 装置电源305 304 302 301 RCS-9661CS背板端子图 501 503 HWJ- 跳闸线圈 控制电源+ 504 控制电源+ 601 控制电源- 505 控制电源+ 603 HWJ- 跳闸线圈 402 604 502 控制电源- 605 602 703 HWJ- 跳闸线圈 702 704 403 控制电源- 705 控制电源- HWJ- 跳闸线圈 406 206 合闸线圈 407 207 TWJ- 合闸线圈 306 506 307 507 208 TWJ- 209 合闸线圈 308 210 606 309 607 408 跳闸输入 310 TWJ保护合闸入口 409 电源正 合闸线圈 508 保护跳闸入口 410 706 保护合闸入口 509 手动合闸入口 411 707 保护跳闸入口 510 手动跳闸入口 TWJ保护合闸入口 609 608 手动合闸入口 合闸压力低入口 保护跳闸入口 709 运行报警 保护跳闸入口 610 511 708 手动合闸入口 512 保护合闸入口 710 手动跳闸入口 211 手动合闸入口 合闸压力低入口 212 611 311 612 312 手动跳闸入口 电源负 合闸压力低入口 213 711 313 712 413 手动跳闸入口 跳闸压力低入口 214 合闸压力低入口 513 215 跳闸出口1 直流监视 跳闸压力低入口 314 412 613 315 跳闸压力低入口 414 713 压力异常入口 跳闸压力低入口 514 压力异常入口 压力异常入口 714 614 压力异常入口 415 615 遥信公共 遥信公共 515 715 216 遥信公共 遥信公共 316 416 616 控制回路断线信号 控制回路断线信号 516 716 控制回路断线信号 控制回路断线信号 跳闸出口2 217 417 317 跳闸压力低信号 617 517 跳闸压力低信号 218 跳闸压力低信号 717 跳闸压力低信号 318 418 合闸压力低信号 219 合闸压力低信号 618 跳闸出口3 319 518 合闸压力低信号 合闸压力低信号 718 519 419 位置公共1 220 位置公共1 619 719 位置公共1 位置公共1 320 221 420 520 321 222 跳闸位置1 跳闸位置1 620 720 跳闸位置1 跳闸位置1 跳闸出口4 223 421 521 322 224 合闸位置1 合闸位置1 621 721 合闸位置1 合闸位置1 323 225 422 522 324 226 位置公共2 位置公共2 622 722 位置公共2 位置公共2 跳闸出口5 跳闸出口6 325 423 523 425 227 230 229 326 装置检修 228 330 329 327 跳闸位置2 跳闸位置2 623 723 跳闸位置2 跳闸位置2 跳闸位置3 跳闸出口7 跳闸出口8 328 424 信号复归 合闸位置2 524 624 合闸位置2 合闸位置2 724 525 426 跳闸位置3 526 625 626 跳闸位置3 726 427 事故总 527 事故总 627 728 430 428 合后位置 528 530 628 合后位置 429 630 529 合后位置 629 730 729 事故总 727 725 合闸位置2 跳闸位置3 事故总 合后位置 COM 以太网A 485A 101 104 103 105 102 485A 106 485B 485B TXD RXD 信号地 SYN- 112 111 110 109 108 107 信号地 SYN+ 信号地 信号地 以太网B 串 口 通 讯 对 时 打 印 接地端子 387 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 4.8.1 背板接线说明 端子 301～302 为冷控失电跳闸接点。 端子 303～304 为备用 1 延时输出。重动插件有+24 伏跳线跳 A、C，备用 1 接点经 启动继电器和装置闭锁继电器；跳 B、C，备用 1 接点不经启动继电器和装置闭锁继电器， 出厂时设置为跳 A、C。 端子 305～306 为装置闭锁接点。 端子 307～308 为运行报警接点。 端子 309 为重动继电器输入端，当其与电源正连通时重动跳闸出口。 端子 310 为重动继电器回路电源正。 端子 311 空。 端子 312 为重动继电器回路电源负。 端子 313～314 为一副监视重动继电器回路直流电源是否存在，消失时继电器导通。 端子 315～330 为 8 副重动跳闸继电器出口跳闸输出接点。 端子 101～106 为两个 485 口。 端子 107～109 为硬接点对时输入端口，接 485 差分电平。 端子 110～112 为打印口。 端子 201 为保护电源地。该端子和装置上的接地端子相连后再与变电站地网可靠联 结。 端子 202 空。 端子 203 分别为装置电源正输入端。 端子 204 分别为装置电源负输入端。 端子 205 分别为开入电源负输入端。 端子 206～228 空。 端子 229 为信号复归开入。 端子 230 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 401 为操作回路控制电源正。 端子 402 空。 端子 403 为操作回路控制电源负。 端子 404 接断路器的跳闸线圈，405 为 HWJ-用于位置指示用可与跳闸线圈相连用于 合闸回路监视。 端子 406 接断路器的合闸线圈，407 为 TWJ-用于位置指示用可与合闸线圈相连用于 跳闸回路监视。 端子 408 为保护合闸输入，此输入不影响合后位置。 端子 409 为保护跳闸输入，此输入不影响合后位置。 端子 410 为手动合闸输入，此输入影响合后位置。 端子 411 为手动跳闸输入，此输入影响合后位置。 端子 412 断路器合闸压力降低输入，此时 418 与 415 导通。 端子 413 断路器跳闸压力降低输入，此时 417 与 415 导通。 端子 414 断路器压力降低输入，此时 418 与 415 导通，417 和 415 导通。 端子 415、416 为控制回路断线输出。 端子 419 与 420，422 与 423，425 与 426 为三对断路器跳闸位置接点。 端子 419 与 421，422 与 424 为两副断路器合闸位置接点。 端子 427 与 428 断路器事故变位时导通保持。 端子 429～430 为合后继电器，当手动合闸后接通，只有在手动分闸时才会断开。 388 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 端子 501～530、601～630、701～730 和 401～430 的定义相同。 端子 801～802 为非电量回路电源正。 端子 809～810 为非电量回路电源负。 端子 803～804 为跳闸接点的公共端，与端子 825、826 构成相应非电量输入后重动 输出接点提供跳闸用。 端子 805～806 为中央信号接点的公共端，与端子 821、822、823、824 构成相应非 电量输入后输出接点提供中央信号。 端子 807、808 为遥信信号接点的公共端，与端子 827、828、829、830 构成相应非 电量输入后输出接点提供远动信号。 端子 817、818、819、820 为非电量输入端，当其与电源正连通时为此非电量动作， 其相应的输出、中央、遥信接点会同时动作。 端子 901～930 类似与端子 A01～A30，仅相应端子对应的非电量定义不同，硬件结 构一样。第三块非电量插件为选配插件，备用。 当 RLY 选配插件为切换插件： 端子 B01 为Ⅰ母刀闸常开接点，接电源正时切到Ⅰ母电压。 端子 B02 为Ⅰ母刀闸常闭接点，接电源正时切开Ⅰ母电压。 端子 B03 为Ⅱ母刀闸常开接点，接电源正时切到Ⅱ母电压。 端子 B04 为Ⅱ母刀闸常闭接点，接电源正时切开Ⅱ母电压。 端子 B05、B06 为电压切换回路的电源负端。 端子 B07、B10、B13、B16 为 1 组的Ⅰ母三相电压，端子 B08、B11、B14、B17 为 1 组的Ⅱ母三相电压，端子 B09、B12、B15、B18 为 1 组切换后的三相电压。 端子 B19、B22、B25 为 2 组的Ⅰ母三相电压，端子 B120、B23、B26 为 2 组的Ⅱ母 三相电压，端子 B21、B24、B27 为 2 组切换后的三相电压。 当两母同时动作时 B28 与 B29 导通。 当母线失压时端子 B28 与 B30 导通。 端子 C01～C30 和 B01～B30 的定义相同。 当选配插件为并列插件：： 端子 B01 接电源正时为电压并列。 端子 B02 接电源正时可以进行遥控并列、遥控分列。 端子 B03、B04 分别接遥控并列、遥控分列。 端子 B05、B06 接电源负。 端子 B07、B08、B09、B10 为第 1 组Ⅰ母三相电压，端子 B11、B12、B13、B14 为第 1 组Ⅱ母三相电压。 端子 B15、B16、B17 为第 2 组Ⅰ母三相电压，端子 B18、B19、B20 为第 2 组Ⅱ母三 相电压。 端子 B21、 B22 为第 1 组备用输出。 端子 B23、 B24 为第 2 组备用输出。 端子 C01～C30 和 B01～B30 的定义相同。 注意：所有未定义的端子，现场请勿配线，让其悬空。 389 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 4.9 跳线说明 1）跳线说明 非电量出口及重动插件有+24 伏跳线跳 A、C，备用 1 接点经启动继电器和装置闭锁 继电器；跳 B、C，备用 1 接点不经启动继电器和装置闭锁继电器，出厂时设置为跳 A、 C。 2）CPU 板跳线 JP2、JP3 跳线，出厂时设置不需跳线。 5．定值内容及整定说明 5.1 系统定值 位置 名称 范围 1 保护定值区号 0～15 备注 1）定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行 定值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入装置参 数整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按"确认"键，装置复 位即可；其二是通过远方修改定值区号，将所要切换的定值区号下装到装置，装置自动 复位后即可。 5.2 保护定值 序号 定值名称 定值 范围 1 冷控失电时间延时 TLKSD 0-100 分 2 备用 1 延时 TBY1 0-100 秒 控 制 备注 字 1* 投冷控失电 LKSD 0/1 2 LKSD 经 YWG YWG 0/1 3* LKSD60 分出口 LKSD60 0/1 4* 备用 1 延时跳闸 BY1 0/1 说明： (1) 在整定定值前必须先整定保护定值区号。 (2) 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投 退；就地可通过“软压板初始化”菜单将软压板内容全部初始化成“1”。 (3) 只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均 为"1"时才投入相应保护元件，否则退出该保护元件。举例说明，当“投冷控失 电”控制字或者软压板没有投入时，则该选择无效。也就是说，此时冷控失电 跳闸退出。 390 NARI-RELAYS RCS-9661CS 变压器非电量保护装置说明书 5.3 通讯参数 序号 名称 整定范围 备注 1 口令 00～99 出厂时设为“01” 2 装置地址 0～65535 3 IP1 子网高位地址 0～254 4 IP1 子网低位地址 0～254 5 IP2 子网高位地址 0～254 6 IP2 子网低位地址 0～254 7 IP3 子网高位地址 0～254 8 IP3 子网低位地址 0～254 9 掩码地址 3 位 0～255 10 掩码地址 2 位 0～255 11 掩码地址 1 位 0～255 12 掩码地址 0 位 0～255 13 以太网通信规约 1 1：通用 103 规约 14 串口 1 通信规约 0～2 15 串口 2 通信规约 0～2 0：不用 1：专用 103 规约 2：Modbus 规约 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 遥信确认时间 0～50000 毫秒 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 出厂时设为 20ms 说明： (1) 通讯参数可以由调试人员根据现场情况整定。 (2) 装置地址：全站的装置地址必须唯一，防止不同装置因地址整定相同而导致通 讯异常的情况发生。 (3) 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际 的网口配置情况整定相应的子网地址，未曾使用的可不整。 (4) 遥信确认时间：开入的顺序事件记录的确认时间，出厂默认值为"20 毫秒"。 391 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 第十八章 RCS-9671CS 变压器差动保护装置说明书 1．概述 1.1 应用范围 RCS-9671CS 装置为由多微机实现的变压器差动保护，适用于 110KV 及以下电压等级 的双圈、三圈变压器，满足四侧差动的要求。 1.2 保护配置和功能 1.2.1 保护配置 1) 2) 3) 4) 差动速断保护； 比率差动保护（经二次谐波制动）； 中、低侧过流保护； CT 断线判别。 1.2.2 保护信息功能 1) 2) 3) 4) 5) 6) 支持装置描述的远方查看； 支持系统定值的远方查看； 支持保护定值和区号的远方查看、修改功能； 支持软压板状态的远方查看、投退； 支持装置保护开入状态的远方查看； 支持装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的 远方查看； 7) 支持远方对装置信号复归； 8) 支持故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 1.3 性能特征 l 装置有独立的 CPU 作为整机起动元件，该起动元件在电子电路上（包括数据采 集系统）与保护 CPU 完全独立，动作后开放保护装置出口继电器正电源。 l 装置保护 CPU 担负保护功能，完成输入量的采样计算，动作逻辑判断直至跳闸。 保护 CPU 还设有本身的起动元件，构成独立完整的保护功能。 l 差动速断及比率差动保护性能 a) 差动速断保护实质上为反应差动电流的过电流继电器，用以保证在变压器内 部发生严重故障时快速动作跳闸，典型出口动作时间小于 25ms。 b) 比率差动保护的动作特性如图，能可靠躲过外部故障时的不平衡电流。 其中：Id 为动作电流，Ir 为制动电流，Icdqd 为差动电流起动值，Kbl 为比率差动 制动系数，Ie 为变压器的额定电流，图中阴影部分为保护动作区。 392 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 Id 1 Icdqd 0 l l l l l l l l l l l Kbl 0.5Ie 3Ie Ir 采用软件调整变压器各侧电流的平衡系数方法，把各侧的额定电流都调整到保 护装置的额定工作电流 IN(IN=5A 或 1A)。 采用变压器接线方式整定的方法，使软件适用于变压器的任一接线方式。 本装置算法的突出特点是在较高采样率的前提下，保证了在故障全过程对所有 继电器的并行实时计算，装置有很高的固有可靠性及动作速度。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件 设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐 射也满足相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记 录报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波 时间最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线、光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通 道独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 393 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电流： 2.2.2 功 允许偏差+15％，－20％ 耗 交流电流： 直 220V，110V 5A，1A 流： 过载能力： 电流回路： < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2 倍额定电流，连续工作 10 倍额定电流，允许 10s 40 倍额定电流，允许 1s 2.3 主要技术指标 2.3.1 差动保护 1) 整组动作时间 a) 差动速断 ＜25ms(1.5 倍整定值) b) 比率差动 ＜35ms(2 倍整定值，无涌流制动情况下) 2) 起动元件 差流电流起动元件，整定范围为 0.3Ie～1.5Ie，级差 0.01Ie(Ie 为被保护变压 器的额定电流)。 3) 变压器各侧电流的平衡系数调整通过软件实现，对 Y 侧最大平衡系数应小于 2.3，对△侧最大平衡系数应小于 4。 4) 差动速断保护整定范围为 4～14Ie。 5) CT 断线可通过整定控制字选择闭锁比率差动保护出口或仅发报警信号。 6) 电流定值误差＜5% 7) 比率差动制动系数 0.3～0.75 可调 8) 二次谐波制动系数 0.1～0.35 可调 2.3.2 后备保护 1) 电流定值：0.1In～20In 2) 定值误差：< 2.5% 或 0.01In 3) 时间定值误差：＜1%整定值+20ms 2.3.3 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定； 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定； 静电放电试验符合国标：GB/T 14598.14 的规定； 394 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 脉冲群干扰试验符合国标：GB/T 14598.13 的规定； 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定； 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定； 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定。 2.3.4 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定； 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定。 2.3.5 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 装置总起动元件 起动 CPU 设有装置总起动元件，当三相差流的最大值大于差动电流起动定值时，或 者中、低压侧三相电流的最大值（I3、I4）大于相应的过流定值时，起动元件动作并展 宽 500ms ，开放出口继电器正电源。 3.2 保护起动元件 若三相差动电流最大值大于差动电流起动定值或中、低压侧电流的最大值（I3、I4） 大于相应的过电流定值，起动元件动作，在起动元件动作后也展宽 500ms，保护进入故 障测量计算程序。 3.3 比率差动元件 装置采用三折线比率差动原理，其动作方程如下： I d > I cdqd I r ≤ 0.5I e I d − I cdqd > K bl ∗ ( I r − 0.5 I e ) 0.5 I e < I r ≤ 3I e I d − I cdqd − K bl ∗ 2.5I e > I r − 3I e 其中： K bl 为比率制动系数 I d = i1 + i2 + i3 + i4 I r = 0.5( I 1 + I 2 + I 3 + I 4 I r > 3I e I cdqd 为差动电流起动定值 ) 变压器各侧电流经软件进行 Y／△调整，即采用全星形接线方式。采用全星形接线 方式对减小电流互感器的二次负荷和改善电流互感器的工作性能有很大好处。 395 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 3.4 二次谐波制动 在 RCS-9671CS 保护中，比率差动保护利用三相差动电流中的二次谐波作为励磁涌 流闭锁判据。取三相差动电流中二次谐波最大值，作为按相制动的判据。即： I d 2 φ max > K xb ∗ I d φ 式中 Id2φmax 为 A、B、C 三相差动电流中的二次谐波最大值，Idφ为对应的三相 差动电流的基波，Kxb 为二次谐波制动系数。 3.5 差动速断保护 当任一相差动电流大于差动速断整定值时瞬时动作于出口继电器。 3.6 过流保护 本装置为变压器中、低压侧各设一段过流保护，每段均为一个时限，分别设置整定 控制字控制各保护的投退。一般不投入该保护。 3.7 延时 CT 报警功能 延时 CT 断线报警在保护采样程序中进行，当满足以下两个条件中的任一条件，且 时间超过 10 秒时发出 CT 断线告警信号，不闭锁比率差动保护。这也兼起保护装置交流 采样回路的自检功能。 1）任一相差流大于 Ibj 整定值； 2）di2＞α+βdimax； 其中：di2 为差流的负序电流 dimax 为三相差流的最大值 α为固定门槛值 β为某一比例系数 3.8 瞬时 CT 断线报警功能 瞬时 CT 断线报警在故障测量程序中进行，满足下述任一条件不进行 CT 断线判别： 1）起动前某侧最大相电流小于 0.2Ie，则不进行该侧 CT 断线判别； 2）起动后最大相电流大于 1.2Ie； 3）起动后任一侧任一相电流比起动前增加； 只有在比率差动元件动作后，才进入瞬时 CT 断线判别程序，这也防止了瞬时 CT 断 线的误闭锁。 某侧电流同时满足下列条件认为是 CT 断线： 1）只有一相电流小于差动起动定值； 2）其它二相电流与起动前电流相等； 通过整定控制字选择，瞬时 CT 断线判别动作后可只发报警信号或闭锁比率差动保 护出口。 3.9 装置闭锁和装置告警 当检测到装置本身硬件故障时，发出装置闭锁及失电信号(BSJ 继电器返回)，闭锁 整套保护。硬件故障包括：RAM、EPROM、出口回路故障、CPLD 故障、定值出错和电源故 障。当检测到下列故障：起动 CPU 电源故障、起动 CPU 定值错、起动 CPU 通讯错时，发 出运行异常报警信号。当发生以上情况时请及时与厂家进行联系技术支持。 396 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 平衡系数错和接线方式错也将闭锁整套保护。 当检测到下列故障时，发出运行异常报警，需立即处理： 1）CT 告警； 2）CT 断线； 3）起动 CPU 长期起动。 3.10 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 397 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 3.11 逻辑框图 RCS-9671CS变压器差动保护逻辑框图 +E BSJ 启 动 回 路 Di>Icdqd GL3 I3>I3zd GL4 ≥ 1 QD 出口 QD I4>I4zd 差 动 速 断 SDa SDb SDc CDSD ≥1 BLCDa XBZDa 比 率 差 动 BLCDb XBZDb BLCDc & 投差动保护 ≥ 1 & ≥1 & & XBZDc DXBS BLCD CTDX GLa3>I3zd GLb3>I3zd GLc3>I3zd ≥1 Gt3 第 四 侧 GLa4>I4zd GLb4>I4zd GLc4>I4zd ≥1 Gt4 GL3 GL4 ` 398 第 三 侧 投过流保护 投过流保护 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 4．硬件原理说明 4.1 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 399 NARI-RELAYS 4.2 装置接线端子与说明 400 RCS-9671CS 变压器差动保护装置说明书 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 ● 4.2.1 模拟量输入 I1 * 如图 4.1 输入 I1、I2、I3、I4 四侧电流，由 (I1+I2+I3+I4)构成差动电流，作为差动继电器的动作 量。由 I3 构成中压侧后备保护的动作量；由 I4 构成低 压侧后备保护的动作量。在本装置内，变压器各侧电流 存在的相位差由软件自动进行校正。变压器各侧的电流 互感器均采用星形接线，各侧电流方向均指向变压器。 各侧电流的平衡系数调整可通过软件完成，可不需外接 中间电流互感器。 * ● I2 Y * Y ● △ I3 ● I4 * 4.2.2 背板接线说明 图 4.1 端子 401 为中央信号接点的公共端，与端子 402、403、404 构成中央信号，依次是 装置闭锁，装置报警和保护跳闸。 端子 405 为遥信信号接点的公共端，与端子 406、407、408 构成远动信号，依次是 装置闭锁，装置报警和保护跳闸。 端子 409 到 424 共提供 8 对跳闸出口接点。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与变电站地网可靠联 结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为开入电源负输入端。 端子 327 为过流保护开入。 端子 328 为差动保护开入。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 101～106 为一侧电流输入。 端子 107～112 为二侧电流输入。 端子 113～118 为三侧电流输入。 端子 119～124 为四侧电流输入。 注意：所有未定义的端子，现场请勿配线，让其悬空。 401 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 4.3 跳线说明 1）CPU 板跳线 JP2、JP3 跳线，出厂时设置不需跳线。 5．定值内容及整定说明 5.1 系统定值 定值名称 符号 整定值 单位 1 保护定值区号 0～15 2 变压器容量 S MVA 3 一侧额定电压 U1N KV 4 二侧额定电压 U2N KV 5 三侧额定电压 U3N KV 6 四侧额定电压 U4N KV 7 二次额定电压 Un 100 8 变压器接线方式 KMODE 00～19 V 说明： (1) 系统定值和保护行为相关，请务必根据实际情况整定。 (2) 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行 定值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进 入系统定值整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按" 确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切换的 定值区号下装到装置，装置自动复位后即可。 (3) 其中接线方式 KMODE 的整定对应如下： 变压器的一次接线方式 CT 接成全星型时“变压 器接线方式”整定值 CT 在装置外部进行 Y/Δ转换时， “变 压器接线方式”整定值 Y/Y-12/Y-12/Y-12 00 10 Y/Y-12/Y-12/△-11 01 11 Y/Y-12/△-11/△-11 02 12 Y/△-11/△-11/△-11 03 13 Y/Y-12/Y-12/△-1 04 14 Y/Y-12/△-1/△-1 05 15 Y/△-1/△-1/△-1 06 16 △/△/△/△ 07 17 △/△-12/Y-11/Y-11 08 18 Y/Y-12/△-11/Y-10 09 19 “变压器接线方式”由两位数构成。十位数代表电流互感器接入方式：0 表示 CT 接成全星型，由程序进行 Y/Δ转换；1 表示 CT 在装置外部进行 Y/Δ转换。个位数则代 表变压器一次的接线方式。 (4) 系统定值整定举例 402 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 例：已知变压器参数如下： 容量：31.5/20/31.5 兆伏安 电压：110±4×2.5%／38.5±2×2.5%／11 千伏 接线方式：Yo/Y/△-12-11 变压器的主接线方式为内桥接线如图 则表中系统定值整定如下： 变压器容量 S 31.5MVA 一侧额定电压 U1N 110kV 二侧额定电压 U2N 110kV 三侧额定电压 U3N 38.5kV 四侧额定电压 U4N 11kV 二次额定电压 U2 100V 接线方式 KMODE 1 一般建议各侧额定电压整定接近实际运行电压，这更能保证差动保护的性能。 (5) 额定电压二次值输入 100V 既可。 5.2 保护定值 定值名称 符号 整定值 单位 1 一侧 CT 额定一次值 CT11 2 一侧 CT 额定二次值 CT12 3 二侧 CT 额定一次值 CT21 4 二侧 CT 额定二次值 CT22 5 三侧 CT 额定一次值 CT31 6 三侧 CT 额定二次值 CT32 7 四侧 CT 额定一次值 CT41 8 四侧 CT 额定二次值 CT42 5/1 A 9 差动电流起动值 Icdqd 0.3～1.5Ie Ie 10 差动速断定值 Isdzd 4～14Ie Ie 11 比率差动制动系数 Kbl 0.3～0.75 12 二次谐波制动系数 Kxb 0.1～0.35 13 CT 报警门槛值 Ibj 0.05～0.2Ie Ie 14 三侧过流电流定值 I3zd 0.0～20In A 15 四侧过流电流定值 I4zd 0.0～20In A 16 三侧过流时间定值 T3zd 0.0～10s 秒 17 四侧过流时间定值 T4zd 0.0～10s 秒 KA 5/1 A KA 5/1 A KA 5/1 A KA 以下为整定控制字 SWn，当该位置“1”时相应功能投入，置“0”相应功能退出 1* 投差动速断 CDSD 0/1 2* 投比率差动 BLCD 0/1 3* CTDX 闭锁比率差动 DXBS 0/1 4* 投三侧过流 GL3 0/1 5* 投四侧过流 GL4 0/1 403 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 说明： (1) 在整定定值前必须先整定保护定值区号。 (2) 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投 退；就地可通过“软压板初始化”菜单将软压板内容全部初始化成“1”。只有 控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均为"1" 时才投入相应保护元件，否则退出该保护元件。 (3) 装置通过变压器容量、变压器各侧额定电压和各侧 CT 变比及接线方式的整定， 装置自动进行各侧平衡系数的计算，通过软件进行 Y／Δ转换及平衡系数调整。 平衡系数的内部算法如下： 以 Kmode=1 为例: 对于变压器 Y 接线侧 U × CT11 K ph1 = 1n S 对于变压器Δ接线侧 3 × U 2n × CT21 K ph 2 = S 装置若报“平衡系数错”，这说明平衡系数太大，最好改变 CT 变比以满足要求。这 样更能保证差动保护的性能。对 Y 侧最大平衡系数应小于 2.3，对△侧最大平衡系数应 小于 4。 (4) 定值中的 Ie 为根据变压器最大额定容量归算到本侧 CT 二次的等值额定电流值, 即等值额定电流值考虑了接线系数，为 Y→Δ变换后的额定电流值。计算公式 如下：对应变压器的 Y 侧（例如第一侧） I e1 = S × CT12 U1n × CT11 对应变压器的Δ侧（例如第二侧） I e4 = S × CT22 3U 2 n × CT21 (5) 差动保护启动电流的整定 I cdqd 为差动保护最小动作电流值，应按躲过正常变压器额定负载时的最大不平衡电 流整定，即： I cdqd ≥ K rel ( K er + ∆U + ∆m) I e 式中： I e 为变压器二次额定电流； K rel 为可靠系数（一般取 1.3∼1.5）； K er 为电流 互感器的比误差，取 0.10； ∆U 为变压器调压引起的误差，取调压范围中偏离额定值的 最大值（百分值）； ∆m 为由于电流互感器变比未完全匹配产生的误差，可取为 0.05。 在工程实用整定计算中可选取 I cdqd =（0.3∼0.8） I e ，并应实测最大负载时差回路中 的不平衡电流。 注意装置的差动电流起动值的整定计算是以变压器的二次额定电流为基准。若在实 际的整定计算中差动起动电流整定值是归算到变压器某一侧的电流有名值，则将这一有 名值除以变压器这一侧的变压器二次额定电流，即为保护装置的整定值（标幺值）。 404 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 (6) 比率差动制动系数（斜率）的整定 差动保护的制动电流应大于外部短路时流过差动回路的不平衡电流。变压器种类不 同，不平衡电流计算也有较大差别， 下面给出普通两绕组变压器差动回路最大不平衡电流 Iunb.max（二次值）的计算公式。 I unb. max = ( K ap K cc K er + ∆U + ∆m) I k . max 式中： K er 、 ∆U 、 ∆m 的含义同上； K cc 为电流互感器的同型系数（取 1.0）； I k . max 为 外部短路时最大穿越短路电流周期分量（二次值）； K ap 为非周期分量系数，两侧同为 TP 级电流互感器取 1.0，两侧同为 P 级电流互感器取 1.5∼2.0。 差动保护的动作门槛电流（二次值） I op. max ≥ K rel I unb. max 式中： K rel 为可靠系数（一般取 1.3∼1.5）； 因此，最大制动系数 K res . max = I op . max / I res . max 式中： I res . max 为最大制动电流（二次值），应根据各侧短路时的不同制动电流而定。 根据差动起动值 I cdqd 、第一拐点电流 I res.01 、 I res . max 、 K res . max 可按下式计算出比率差 动保护动作特性曲线中折线的斜率 K bl ： K res − I cdqd / I res K bl = 1 − I res.01 / I res I −I 当 I res. max = I k . max 时，有 K bl1 = op. max cdqd I k . max − I res.01 因此对于本装置比率差动， I res.01 = 0.5 I e ，则有 K bl = I op. max − I cdqd I k . max − 0.5I e 一般比率差动制动系数的值在 0.2～0.75 之间。 Id 1 Icdqd 0 Kbl 0.5Ie 3Ie Ir (7) 差动速断保护 差动速断保护可以快速切除内部严重故障，防止由于电流互感器饱和引起的纵差保 护延时动作。其整定值应按躲过变压器的励磁涌流，最严重外部故障时的不平衡电流及 电流互感器饱和等整定，一般可取： I cdsd = K ⋅ I e 式中： K 为倍数，视变压器容量和系统阻抗的大小。变压器容量越小，或系统电抗 越小； K 的取值越大，一般推荐范围为 5～12Ie。 405 NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 注意装置的差动速断电流值的整定计算是以变压器的二次额定电流为基准。若在实 际的整定计算中差动速断电流整定值是归算到变压器某一侧的电流有名值，则将这一有 名值除以变压器这一侧的变压器二次额定电流，即为保护装置的整定值（标幺值）。 (8) 二次谐波制动比的整定 在利用二次谐波制动来防止励磁涌流误动的差动保护中，二次谐波制动比表示差电 流中的二次谐波分量与基波分量的比值。一般二次谐波制动比可整定为 0.1∼0.2。 有关(5)、(6)、(7) 、(8)的内容可参考《大型发电机变压器继电保护整定导则》。 (9) 其中断线闭锁(DXBS)控制字投入后，一旦瞬时 CT 断线判别元件动作，则闭锁比 率差动保护出口，其它保护元件正常运行，正常运行灯不熄灭。比率差动保护 出口闭锁后，将一直保持，报警灯不熄灭，直到按面板上的“确认”键或有信 号复归开入或在远方复归。反之，若 DXBS 控制字整定为“0”，则瞬时 CT 断线 判别元件动作后仅发告警信号，所有保护元件均正常运行，报警灯也不熄灭， 直到按面板上的“确认”键或有信号复归开入或在远方复归。 (10) 若保护只用两侧或三侧电流，将不用的那侧“CT 额定一次值”置为 0 ， “CT 额定二次值” 置为 5 或 1，并将该侧电流输入短接，实现两侧或三侧差动。例 如：有一台 Y/△-11 两圈变压器，只需要实现两侧差动，可将高压侧 CT 接入第 一侧，低压侧 CT 接入第四侧。将“定值整定”中的“保护定值”菜单下的“二 侧 CT 额定一次值”和“三侧 CT 额定一次值”整定为 0，根据接线方式对照表， 选择 Kmode=01（或 02、03）。 5.3 通讯参数 整定范围 备注 1 名称 口令 00～99 出厂时设为“01” 2 装置地址 0～65535 3 IP1 子网高位地址 0～254 4 IP1 子网低位地址 0～254 5 IP2 子网高位地址 0～254 6 IP2 子网低位地址 0～254 7 IP3 子网高位地址 0～254 8 IP3 子网低位地址 0～254 9 掩码地址 3 位 0～255 10 掩码地址 2 位 0～255 11 掩码地址 1 位 0～255 12 掩码地址 0 位 0～255 13 规约 1 1:通用 103 规约 14 串口 1 通讯规约 1～2 15 串口 2 通讯规约 1～2 1：专用 103 规约 2：MODBUS 规约 序号 406 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 遥信确认时间 0～50000 毫秒 0: 4800bps 1: 9600bps 2: 19200bps 3: 38400bps 出厂时设为 20ms NARI-RELAYS RCS-9671CS 变压器差动保护装置说明书 说明： (1) 通讯参数可以由调试人员根据现场情况整定。 (2) 装置地址：全站的装置地址必须唯一，防止不同装置因地址整定相同而导致通 讯异常的情况发生。 (3) 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际 的网口配置情况整定相应的子网地址，未曾使用的可不整。 (4) 遥信确认时间：开入的顺序事件记录的确认时间，出厂默认值 20ms。 407 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 第十九章 RCS-9679CS 变压器保护装置说明书 1．概述 1.1 应用范围 RCS-9679CS 装置由多微机实现的变压器保护，适用于 110kv 及以下电压等级的双圈 变压器。 1.2 保护配置和功能 1.2.1 保护配置 (1) 差动速断保护； (2) 比率差动保护（经二次谐波制动）； (3) 高、低侧复压过流保护（各三段）； (4) 过负荷发信，过载闭锁有载调压，过负荷起动风冷和零序过电压报警等功能 (5) 8 路非电量保护，其中四路可以直接跳闸(通过选配 F3 插件，可到 10 路非电量 保护，六路可以直接跳闸)； (6) 装置还有三路不按相操作断路器的独立的跳合闸操作回路。 1.2.2 保护信息功能 (1) 支持装置描述的远方查看； (2) 支持系统定值的远方查看； (3) 支持保护定值和区号的远方查看、修改功能； (4) 支持软压板状态的远方查看、投退； (5) 支持装置保护开入状态的远方查看； (6) 支持装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的 远方查看； (7) 支持远方对装置信号复归； (8) 支持故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约，配有以太网 通讯(100Mbps)，超五类线或光纤通讯接口。 1.3 性能特征 l 装置有独立的 CPU 作为整机起动元件，该起动元件在电子电路上（包括数据采 集系统）与保护 CPU 完全独立，动作后开放保护装置出口继电器正电源。 l 装置保护 CPU 担负保护功能，完成输入量的采样计算，动作逻辑判断直至跳闸。 保护 CPU 还设有本身的起动元件，构成独立完整的保护功能。 l 差动速断及比率差动保护性能 a) 差动速断保护实质上为反应差动电流的过电流继电器，用以保证在变压 器内部发生严重故障时快速动作跳闸，典型出口动作时间小于 25ms。 b) 比率差动保护的动作特性如图，能可靠躲过外部故障时的不平衡电流。 其中：Id 为动作电流，Ir 为制动电流，Icdqd 为差动电流起动值，Kbl 为比率差动 制动系数，Ie 为变压器的额定电流，图中阴影部分为保护动作区。 408 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 Id 1 Icdqd 0 l l l l l l l l l l l Kbl 0.5Ie 3Ie Ir 采用软件调整变压器各侧电流的平衡系数方法，把各侧的额定电流都调整到保 护装置的额定工作电流 IN(IN=5A 或 1A)。 采用变压器接线方式整定的方法，使软件适用于变压器的任一接线方式。 本装置算法的突出特点是在较高采样率的前提下，保证了在故障全过程对所有 继电器的并行实时计算，装置有很高的固有可靠性及动作速度。 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件 设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐 射也满足相关标准。 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记 录报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波 时间最长 15 秒）。 友好的人机界面、汉字显示、中文报告显示和打印。 灵活的后台通信方式，配有以太网通讯接口（可选超五类线、光纤）。 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通 道独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 组屏安装可以参考第一章“7.2.1 组屏安装参考尺寸” 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 409 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电流： 2.2.2 功 允许偏差+15％，－20％ 耗 交流电压： 交流电流： 直 220V，110V 5A，1A 流： 过载能力： 电流回路： < 0.5VA/相 < 1.0VA/相 < 0.5VA/相 正常 < 15W 跳闸 < 25W (In =5A) (In =1A) 2 倍额定电流，连续工作 10 倍额定电流，允许 10s 40 倍额定电流，允许 1s 2.3 主要技术指标 2.3.1 差动保护 1) 整组动作时间 a) 差动速断 ＜25ms(1.5 倍整定值) b) 比率差动 ＜35ms(2 倍整定值，无涌流制动情况下) 2) 起动元件 差流电流起动元件，整定范围为 0.3Ie～1.5Ie，级差 0.01Ie(Ie 为被保护变压 器的额定电流)。 3) 变压器各侧电流的平衡系数调整通过软件实现，对 Y 侧最大平衡系数应小于 2.3，对△侧最大平衡系数应小于 4。 4) 差动速断保护整定范围为 4～14Ie。 5) CT 断线可通过整定控制字选择闭锁比率差动保护出口或仅发报警信号。 6) 电流定值误差＜5% 7) 比率差动制动系数 0.3～0.75 可调 8) 二次谐波制动系数 0.1～0.35 可调 2.3.2 后备保护 (1) 电流定值：0.1In～20In (2) 电流定值误差：< 2.5% 或 ±0.01In (3) 时间定值误差：＜1%整定值+20ms (4) 电压定值：2～100V (5) 电压定值误差：< 2.5% 或 ±0.10V 2.3.3 非电量保护 (1) 继电器重动时间延时：约 10ms (2) 继电器重动动作功率：额定电压下约 5W 410 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 (3) 非电量保护的延时时间可达 100 分钟，时间误差＜1%整定值+20ms。 2.3.4 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定； 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定； 静电放电试验符合国标：GB/T 14598.14 的规定； 脉冲群干扰试验符合国标：GB/T 14598.13 的规定； 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定； 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定； 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定。 2.3.5 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定； 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定； 2.3.6 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．软件工作原理 3.1 装置总起动元件 起动 CPU 设有装置总起动元件，当三相差流的最大值大于差动电流起动定值时，或 者高、低压侧三相电流的最大值大于相应的过流定值时，起动元件动作并展宽 500ms ， 开放出口继电器正电源。 3.2 保护起动元件 若三相差动电流最大值大于差动电流起动定值或中、低压侧电流的最大值（I3、I4） 大于相应的过电流定值，起动元件动作，在起动元件动作后也展宽 500ms，保护进入故 障测量计算程序。 3.3 比率差动元件 装置采用三折线比率差动原理，其动作方程如下： I d > I cdqd I r ≤ 0.5I e I d − I cdqd > K bl ∗ ( I r − 0.5 I e ) 0.5 I e < I r ≤ 3I e I d − I cdqd − K bl ∗ 2.5I e > I r − 3I e I r > 3I e 411 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 其中： K bl 为比率制动系数 I cdqd 为差动电流起动定值 I d = i1 + i2 + i3 I r = 0.5( I 1 + I 2 + I 3 ) 变压器各侧电流经软件进行 Y／△调整，即采用全星形接线方式。采用全星形接线 方式对减小电流互感器的二次负荷和改善电流互感器的工作性能有很大好处。 比率差动保护固定动作于出口 2 继电器（CK2），用于跳开变压器各侧断路器。 3.4 二次谐波制动 在 RCS-9679CS 保护中，比率差动保护利用三相差动电流中的二次谐波作为励磁涌 流闭锁判据。取三相差动电流中二次谐波最大值，作为按相制动的判据。即： I d 2 φ max > K xb ∗ I d φ 式中 Id2φmax 为 A、B、C 三相差动电流中的二次谐波最大值，Idφ为对应的三相 差动电流的基波，Kxb 为二次谐波制动系数。 3.5 差动速断保护 当任一相差动电流大于差动速断整定值时瞬时固定动作于出口 2 继电器（CK2）， 用于跳开变压器各侧断路器。 3.6 复合电压闭锁过流保护 高压侧复过流保护，电流为(I1+I2)，电压一般取自低压母线 PT。 低压侧复压过流保护，电流为 I3，电压同样取自低压母线 PT。 变压器高、低压侧各设三段复合电压闭锁过流保护，每段均为一个时限，各段电流 及时间定值均可独立整定，分别设置整定控制字控制各段保护的投退。 复压动作判据如下： ( ° ) 1) U 2 = U ab + e − j 60 ∗ U bc 3 > U 2 zd 2) U φφ min < U Lzd 满足上述两个条件之一，则复合电压动作。 保护出口采用跳闸矩阵方式，用户可依规程作出相应的整定。 3.7 零序过电压报警 由于变压器低压侧为不接地系统，若发生单相接地故障，则会出现零序过电压。本 装 置 设 有 零 序 过 电 压 报 警 信 号 ， 一 般 取 低 压 母 线 PT( 零 序 电 压 由 自 产 得 到 ， U0 = Ua + Ub + Uc ，按此式整定)，动作后报运行异常信号(BJJ 动作)。 3 3.8 过负荷，启动风冷，过载闭锁有载调压 装置设有三个定值分别对应这三个功能，均取低压侧三相电流的最大值作为判别， 过负荷动作后给出一付过负荷报警接点；启动风冷动作后给出一付常开接点；过载闭锁 有载调压后动作后给出一副常闭接点。 3.9 PT 断线 PT 断线判据如下(在起动元件不动作的情况下)： 412 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 1）任一正序电压小于 30 伏，而低压侧任一相电流大于 0.06In。 2）负序电压 U2 大于 8 伏。 满足上述任一条件后延时 10 秒报母线 PT 断线，发出运行异常告警信号，待电压恢 复正常后保护也自动恢复正常。在断线期间，根据整定控制字选择是退出经复合电压闭 锁的各段过流保护还是暂时取消复合电压闭锁。电压一般取自低压侧母线 PT。 3.10 延时 CT 报警功能 延时 CT 断线报警在保护采样程序中进行，当满足以下两个条件中的任一条件，且 时间超过 10 秒时发出 CT 断线告警信号，不闭锁比率差动保护。这也兼起保护装置交流 采样回路的自检功能。 1）任一相差流大于 Ibj 整定值； 2）di2＞α+βdimax； 其中：di2 为差流的负序电流 dimax 为三相差流的最大值 α为固定门槛值 β为某一比例系数 3.11 瞬时 CT 断线报警功能 瞬时 CT 断线报警在故障测量程序中进行，满足下述任一条件不进行 CT 断线判别： 1）起动前某侧最大相电流小于 0.2Ie，则不进行该侧 CT 断线判别； 2）起动后最大相电流大于 1.2Ie； 3）起动后任一侧任一相电流比起动前增加； 只有在比率差动元件动作后，才进入瞬时 CT 断线判别程序，这也防止了瞬时 CT 断 线的误闭锁。 某侧电流同时满足下列条件认为是 CT 断线： 1）只有一相电流小于差动起动定值； 2）其它二相电流与起动前电流相等； 通过整定控制字选择，瞬时 CT 断线判别动作后可只发报警信号或闭锁比率差动保 护出口。 3.12 非电量保护 从变压器本体来的非电量信号(如瓦斯信号等)经过装置重动后给出中央信号、远方 信号两组接点，同时装置本身的 CPU 也可记录非电量动作情况。对于需要延时跳闸的非 电量信号,由装置经过定值设定的延时起动装置的跳闸继电器，而直接跳闸的非电量信 号直接起动装置的跳闸继电器。 备用 1 为一路带延时的非电量保护，出口接点为（601-602），而备用 1 的另外一 个输出（A03-A26）为继电器重动后直接输出，不带软件延时。 备用 2 为一路带延时的非电量保护，出口接点为（603-604），而备用 2 的另外一 个输出（C03-C25）为继电器重动后直接输出，不带软件延时。 非电量原理可分别参考图 3.1.1，3.1.2，3.1.3。 413 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 电源正 电源负 变压器本体来 跳闸 信号 图 3.1.1 直接跳闸的非电量信号接线原理 电源正 电源负 变压器本体来 信号 图 3.1.2 不需跳闸的非电量信号接线原理 电源正 电源负 跳闸 信号 变压器本体来 控制 电源正（强电） 重动 光耦 电源负（强电） 由装置采集后进 行延时 图 3.1.3 需延时跳闸的非电量信号接线原理 装置设有冷控失电保护。根据 DL/T 572-95《电力变压器运行规程》：强油循环风 冷和强油循环水冷变压器，当冷却系统故障切除全部冷却器时，允许带额定负载运行 20min。如 20min 后顶层油温尚未达到 75℃，则允许上升到 75℃，但在这种状态下运行 的最长时间不得超过 1 小时。冷控失电逻辑图如下图。 电源正 LKSD60 60分 ≥ 1 LKSD 冷控失电 LKSD 冷控失电 跳闸 tl +VCC & YWG YWG 图 3.1.4 冷控失电逻辑图 LKSD 表示冷控失电开入，YWG 为油温高开入，LKSD 和 LKSD60 为定值控制字。 414 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 3.13 装置闭锁和装置告警 当检测到装置本身硬件故障时，发出装置闭锁及失电信号(BSJ 继电器返回)，闭锁 整套保护。硬件故障包括：RAM、EPROM、出口回路故障、CPLD 故障、定值出错和电源故 障。当检测到下列故障：起动 CPU 电源故障、起动 CPU 定值错、起动 CPU 通讯错时，发 出运行异常报警信号。当发生以上情况时请及时与厂家进行联系技术支持。 平衡系数错和接线方式错也将闭锁整套保护。 当检测到下列故障时，发出运行异常报警，需立即处理： (1) CT 告警； (2) CT 断线； (3) 起动 CPU 长期起动； (4) 过负荷； (5) PT 断线； (6) 低压侧零序过电压。 3.14 对时功能 装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者 IRIG-B 码对时， 装置自动识别。对时接口电平均采用 485 差分电平，对应端子 207～209。 当装置检测到硬件对时信号时，在液晶主界面的右上角显示“·”。 415 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 3.15 逻辑框图 RCS-9679CS逻辑框图 +VCC BSJ QD 差动起动 高压侧过流起动 ≥1 低压侧过流起动 SDa SDb SDc ≥ 1 BLCDa XBZDa BLCDb XBZDb BLCDc 独立启动段 QD 非电量起动 CDSD 差动速断 出口2 出口1 出口3 & 比率差动 & ≥1 & & BLCD ≥ 1 投入差动保护硬压板 DXBS XBZDc CTDX 高压侧过流Ⅰ段 (ia1+ia2)>GI1zd (ib1+ib2)>GI1zd (ic1+ic2)>GI1zd +E GL1 & U2>U2zd ≥1 UφφminDI1zd ib3>DI1zd ic3>DI1zd ≥ 1 U2>U2zd ≥ 1 UφφminIgfh ib3>Igfh ic3>Igfh ≥ 1 tgfh 起动通风 ia3>Iqdfl ib3>Iqdfl ic3>Iqdfl ≥ 1 tqdfl 闭锁调压 ia3>Ibsty ib3>Ibsty ic3>Ibsty ≥ 1 tbsty 起动通风 闭锁调压 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 4．硬件原理说明 4.1 装置内部插件说明(背视) IO (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) IO IO SWI SWI SWI RLY BO BO PWR COM AI IO 为非电量插件 3（可以选配）； IO 为非电量插件 2； IO 为非电量插件 1； SWI 为不按相操作断路器的跳合闸操作回路； SWI 为不按相操作断路器的跳合闸操作回路； SWI 为不按相操作断路器的跳合闸操作回路； RLY 为非电量出口及重动模件； BO 为跳闸出口插件,带有远动信号； BO 为跳闸出口插件,带有中央信号； PWR COM 为直流逆变电源、光耦模件和通讯模块； AI 为交流插件。 4.2 操作回路原理图 操作回路插件的原理及接点输出如图所示，KKJ 为磁保持继电器，合闸时该继电器 动作并磁保持，仅手跳才复归，保护动作或开关偷跳该继电器不复归，因此其输出接点 为合后 KK 位置接点。 断路器操作回路中跳合闸直流电流保持回路，跳合电流应大于 0.5A 小于 4A。 操作回路中跳线 S1、S2 和 S3 的作用：短接 S1，取消合压力闭锁；短接 S2，取消防跳； 短接 S3，取消跳压闭锁。 417 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 操作回路插件原理及输出接点原理图 515 TWJ 503 501 控 制 电 源 22 0V- 控 制 电 源 220V+ 遥信公共 HWJ 507 516 至 TWJ负 端 控制回路断线 遥 信 517 TYJ 跳闸压力低 TW J HBJ S２ ＇ TBJV 合闸压力低 508 519 HYJ 保护合闸入口 位置公共1 S1＇ HB J TBJ S1 520 TWJ 跳闸位置1 HWJ TBJV 521 合闸位置1 522 位置公共2 523 TWJ 跳闸位置2 HWJ 手动合闸入口 位 置 信 号 TBJV 510 511 手动跳闸入口 KKJ 509 保护跳闸入口 524 TYJ 合闸位置2 S3＇ TBJ S3 525 TWJ 526 505 跳闸位置3 至 HWJ负 端 HWJ 527 TWJ 5 12 3秒 528 事故总信号 合闸压力低入口 514 530 HYJ 压力异常入口 529 KKJ 5 04 至跳闸线圈 T BJ K KJ 50 6 至合闸线圈 518 HYJ S２ 合后位置 513 跳闸压力低入口 TYJ 4.3 非电量模件原理图 共有三块非电量插件，提供 10 路非电量保护，其中六路可直接跳闸。 4.4 非电量出口及重动插件 此插件有两路经 CPU 延时的非电量保护出口，备用 1 和备用 2 延时跳闸；装置闭锁， 装置报警和直流监视；非电量出口重动。 4.5 装置面板布置 装置的正面面板布置图。 装置的背面面板布置图。 418 NARI-RELAYS IO IO RCS-9679CS 变压器保护装置说明书 IO SWI SWI SWI RLY BO BO PWR AI 419 IO 电源正 跳闸出口公共 中央信号公共 遥信信号公共 电源负 IO SWI RCS-9679CS背板端子图 IO 901 SWI 控制电源+ 801 806 805 802 803 控制电源+ 804 A01 跳闸线圈 控制电源- 电源正 903 B01 904 电源正 A02 跳闸线圈 控制电源- C01 B02 A03 HWJ- 902 C02 A04 跳闸出口公共 905 TWJ- 合闸线圈 B04 B03 跳闸出口公共 C03 HWJ- 906 C04 A05 907 中央信号公共 TWJ- 合闸线圈 B05 A06 中央信号公共 A07 C05 B06 A09 A08 手动跳闸入口 手动合闸入口 保护跳闸入口 保护合闸入口 912 911 910 909 908 合闸压力低入口 手动跳闸入口 手动合闸入口 保护跳闸入口 保护合闸入口 812 811 810 809 808 807 C06 A10 合闸压力低入口 814 813 遥信信号公共 B07 遥信信号公共 C07 A11 跳闸压力低入口 B08 B10 A12 913 压力异常入口 C08 B11 914 电源负 C10 B12 跳闸压力低入口 915 B09 C11 A13 压力异常入口 电源负 C12 B13 遥信公共 C09 C13 A14 815 C14 A15 遥信公共 B14 817 816 B15 控制回路断线信号 818 C15 跳闸压力低信号 916 917 控制回路断线信号 跳闸压力低信号 A16 油温高输入 A17 B16 冷控失电输入 B17 819 C16 C17 合闸压力低信号 A18 918 有载轻瓦输入 合闸压力低信号 B18 本体轻瓦斯输入 位置公共1 C18 A19 920 备用2输入 有载重瓦输入 跳闸位置1 921 820 B19 A20 922 位置公共1 本体重瓦斯输入 备用1输入 合闸位置1 919 C19 B20 位置公共2 821 压力释放输入 A21 跳闸位置1 C20 A22 备用3输入 油温高信号 822 有载轻瓦信号 合闸位置1 B21 位置公共2 B22 C21 冷控失电信号 C22 本体轻瓦斯信号 824 923 823 跳闸位置2 跳闸位置2 A23 本体重瓦斯信号 有载重瓦信号 C23 928 929 930 事故总 合后位置 830 829 828 825 备用信号2 B23 合闸位置2 924 B24 合闸位置2 压力释放信号 A24 C24 备用信号1 备用信号3 事故总 合后位置 跳闸位置3 827 826 A30 925 B25 926 备用1遥信 有载重瓦遥信 跳闸位置3 本体重瓦输出 A26 927 A25 C25 B26 A27 有载重瓦输出 备用2输出 压力释放输出 油温高遥信 B30 备用1输出 C26 B27 备用3输出 冷控失电遥信 本体轻瓦遥信 本体重瓦遥信 C27 A28 压力释放遥信 A29 有载轻瓦遥信 C29 C28 C30 B29 B28 备用2遥信 备用3遥信 420 RCS-9679CS 变压器保护装置说明书 NARI-RELAYS 4.6 装置接线端子与说明 RCS-9679CS 变压器保护装置说明书 NARI-RELAYS SWI 701 703 控制 电源 + 704 702 控制电 源- 705 706 HWJ- 707 跳闸线 圈 TWJ- 合闸线 圈 710 709 手动合 闸入 口 711 708 手动跳 闸入 口 712 保护合 闸入 口 合闸压 力低 入口 714 713 保护跳 闸入 口 跳闸压 力低 入口 716 715 压力异 常入 口 遥信 公共 717 控制 回路断 线信 号 跳闸 压力低 信号 718 730 729 728 727 726 725 724 723 722 721 720 719 合闸 压力低 信号 位置 公共1 跳闸 位置1 合闸 位置1 位置 公共2 跳闸 位置2 合闸 位置2 跳闸位 置3 事故总 合后位 置 603 602 601 401 BO 中央 信号公 共 PWR 电源 地 301 302 303 501 304 遥信 信号 公共 装 置电 源+ 305 307 开 入公 共负 406 308 405 403 402 装置 报警 装置 闭锁 503 保护 跳闸 407 309 505 504 506 408 410 312 311 306 507 409 冷 控失 电跳闸 508 411 313 316 315 信号 复归 装置 检修 330 329 328 327 326 325 324 323 322 321 320 319 318 317 415 417 418 419 420 421 422 423 424 425 426 427 428 429 430 投 差动 保护 416 310 510 412 314 出 口1 511 413 过负 荷 起 动通 风 闭锁 调压 出 口3 出口 3 出 口2 出口2 出口 2 出口 2 出 口1 512 414 530 529 528 527 526 525 524 523 522 521 520 519 518 517 516 515 514 513 投过流 保护 509 冷控失 电跳闸 装 置电 源- 502 装置 报警 保护 跳闸 冷控失 电跳 闸 冷 控失 电跳 闸 出 口1 出 口1 出口 2 出口 2 出口 2 出 口2 出口 3 出 口3 闭 锁调压 起 动通 风 过负 荷 404 装 置闭锁 BO RCS-9679CS背板端子图 RLY 备用 1输出 备用 2输出 604 605 606 607 609 608 跳闸输 入 610 630 629 628 627 626 625 624 623 622 621 620 619 618 617 616 615 614 613 612 611 电 源正 电源负 直流 监视 跳 闸出 口1 跳闸出 口2 跳闸出 口3 跳 闸出 口4 跳 闸出口 5 跳 闸出口 6 跳 闸出口 7 跳闸 出口 8 COM 以太 网A 485B 204 203 202 201 485A SYN- SYN+ 信 号地 208 207 206 205 信号 地 209 212 211 210 TXD RTS 485B 信 号地 485A 以太 网B 串 口 通 讯 对 时 打 印 ` 101 UC UA UN UB 104 102 AI 103 107 Ib 2 Ia 2 Ic 1 Ib1 Ia 1 Ia 3' Ic2 ' Ib 2' I a2 ' Ic1 ' Ib 1' Ia1 ' 116 114 117 108 109 Ic 2 Ib3 ' 106 113 Ia3 Ic 3' 105 115 Ib3 124 122 120 118 112 110 119 Ic3 111 121 123 接地 端子 4.6.1 模拟量输入 如图 4.1 输入 I1、I2、I3 三侧电流，由(I1+I2+I3)构成差动电流，作为差动继电 器的动作量。由(I1+I2)构成高压侧后备保护的动作量；由 I3 构成低压侧后备保护的动 作量。在本装置内，变压器各侧电流存在的相位差由软件自动进行校正。变压器各侧的 电流互感器均采用星形接线，各侧电流方向均指向变压器。各侧电流的平衡系数调整可 通过软件完成，可不需外接中间电流互感器。高、低压侧的复压过流中的复合电压一般 421 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 取自低压侧母线 PT。 4.6.2 背板接线说明 端子 101～104 为低压侧母线电压星形输入。 端子 107～112 为高压侧 I1 三相电流输入。 端子 113～118 为桥侧 I2 三相电流输入。 端子 119～124 为低压侧 I3 三相电流输入。 端子 201～206 为两组 485 通讯口。 端子 207～209 为硬接点对时输入端口，接 485 差分电平。 端子 210～212 为打印口。 端子 301 为保护电源地。该端子和装置上的 接地端子相连后再与变电站地网可靠联结。 ● I1 * * ● I2 Y △ 端子 303 分别为装置电源正输入端。 ● I3 端子 304 分别为装置电源负输入端。 端子 305 分别为开入电源负输入端。 端子 327 为过流保护开入。 Y 端子 328 为差动保护开入。 Y 端子 329 为信号复归开入。 图 4.1 端子 330 为装置检修开入。当该开入投入时， 装置将屏蔽所有的远动功能。 端子 401 为中央信号接点的公共端，与端子 402、403、404 构成中央信号，依次是 装置闭锁，装置报警和保护跳闸。 端子 405～406、407～408 为两副冷控失电的跳闸接点。 端子 409～410 和 411～412 为跳闸出口 1 两副跳闸接点。 端子 413～414、415～416、417～418 和 419～420 为跳闸出口 2 四副跳闸接点。 端子 421～422 和 423～424 为跳闸出口 3 两副跳闸接点。 端子 425～426 为变压器过载闭锁有载调压动作后给出一副接点，这副接点可通过 跳线选择常开或常闭。当连在“JP3”上时为常开，连在“JP2”上时为常闭接点。出厂 设置为常闭接点。 端子 427～428 为装置起动通风后给出一副接点。 端子 429～430 为装置过负荷动作后给出一副接点。 端子 501 为遥信信号接点的公共端，与端子 502、503、504 构成远动信号，依次是 装置闭锁，装置报警和保护跳闸。 * 端子 505～506、507～508 为两副冷控失电的跳闸接点。 端子 509～510 和 511～512 为跳闸出口 1 两副跳闸接点。 端子 513～514、515～516、517～518 和 519～520 为跳闸出口 2 四副跳闸接点。 端子 521～522 和 523～524 为跳闸出口 3 两副跳闸接点。 端子 525～526 为变压器过载闭锁有载调压动作后给出一副接点，这副接点可通过 跳线选择常开或常闭。当连在“JP3”上时为常开，连在“JP2”上时为常闭接点。出厂 设置为常闭接点。 端子 527～528 为装置起动通风后给出一副接点。 端子 529～530 为装置过负荷动作后给出一副接点。 422 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 端子 601～602 为备用 1 延时输出。 端子 603～604 为备用 2 延时输出。重动插件有+24 伏跳线跳 A、C，备用 2 接点经 启动继电器和装置闭锁继电器；跳 B、C，备用 2 接点不经启动继电器和装置闭锁继电器， 出厂时设置为跳 A、C。 端子 609 为重动继电器输入端，当其与电源正连通时重动跳闸出口。 端子 610 为重动继电器回路电源正。 端子 611 空。 端子 612 为重动继电器回路电源负。 端子 613～614 为一副监视重动继电器回路直流电源是否存在，消失时继电器导通。 端子 615～630 为 8 副重动跳闸继电器出口跳闸输出接点。 端子 701 为操作回路控制电源正。 端子 702 空。 端子 703 为操作回路控制电源负。 端子 704 接断路器的跳闸线圈，705 为 HWJ-用于位置指示用可与跳闸线圈相连用于 合闸回路监视。 端子 706 接断路器的合闸线圈，707 为 TWJ-用于位置指示用可与合闸线圈相连用于 跳闸回路监视。 端子 708 为保护合闸输入，此输入不影响合后位置。 端子 709 为保护跳闸输入，此输入不影响合后位置。 端子 710 为手动合闸输入，此输入影响合后位置。 端子 711 为手动跳闸输入，此输入影响合后位置。 端子 712 断路器合闸压力降低输入，此时 718 与 715 导通。 端子 713 断路器跳闸压力降低输入，此时 717 与 715 导通。 端子 714 断路器压力降低输入，此时 718 与 715 导通，717 和 715 导通。 端子 715、716 为控制回路断线输出。 端子 719 与 720，722 与 723，425 与 426 为三对断路器跳闸位置接点。 端子 719 与 721，722 与 724 为两副断路器合闸位置接点。 端子 727 与 728 断路器事故变位时导通保持。 端子 729～730 为合后继电器，当手动合闸后接通，只有在手动分闸时才会断开。 端子 801～830、901～930 和 701～730 的定义相同。 端子 A01～A02 为非电量回路电源正。 端子 A09～A10 为非电量回路电源负。 端子 A03～A04 为跳闸接点的公共端，与端子 A25、A26 构成相应非电量输入后重动 输出接点提供跳闸用。 端子 A05～A06 为中央信号接点的公共端，与端子 A21、A22、A23、A24 构成相应非 电量输入后输出接点提供中央信号。 端子 A07、A08 为遥信信号接点的公共端，与端子 A27、A28、A29、A30 构成相应非 电量输入后输出接点提供远动信号。 端子 A17、A18、A19、A20 为非电量输入端，当其与电源正连通时为此非电量动作， 其相应的输出、中央、遥信接点会同时动作。 423 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 端子 B01～B30 与端子 A01～A30 类似，仅相应端子对应的非电量定义不同，硬件结 构一样。第三块非电量插件 F3 为选配插件，备用。 注意：所有未定义的端子，现场请勿配线，让其悬空。 4.7 跳线说明 1）CPU 板跳线 JP2、JP3 跳线，出厂时设置不需跳线。 2）重动板跳线说明 非电量出口及重动插件有+24 伏跳线跳 A、C，备用 2 接点经启动继电器和装置闭锁 继电器；跳 B、C，备用 2 接点不经启动继电器和装置闭锁继电器，出厂时设置为跳 A、 C。 3）BO 板跳线说明 闭锁有载调压动作后给出一副接点，这副接点可通过 BO 板跳线选择常开或常闭。 当连在“JP3”上时为常开，连在“JP2”上时为常闭接点。出厂设置为常闭接点。 5．定值内容及整定说明 5.1 系统定值 序号 定值名称 符号 整定值 单位 1 保护定值区号 2 变压器容量 S MVA 3 高压侧额定电压 U1N KV 4 低压侧额定电压 U3N KV 5 二次额定电压 Un 100 6 变压器接线方式 KMODE 00～15 0～7 V 说明： (1) 系统定值和保护行为相关，请务必根据实际情况整定。 (2) 定值区号：本装置提供 8 个可使用的保护定值区，整定值范围为 0～7。运行定 值区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入 系统定值整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按" 确认"键，而后再装置复位即可；其二是通过远方修改定值区号，将所要切换的 定值区号下装到装置，装置自动复位后即可。 (3) 其中接线方式 KMODE 的整定对应如下： 424 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 变压器的一次接线方式 CT 接成全星型时“变压 器接线方式”整定值 CT 在装置外部进行 Y/Δ转换时， “变 压器接线方式”整定值 Y/Y-12 Y/△-11 Y/△-1 △/△ △/Y-11 △/Y-1 00 01 02 03 04 05 10 11 12 13 14 15 “变压器接线方式”由两位数构成。十位数代表电流互感器接入方式：0 表示 CT 接成全星型，由程序进行 Y/Δ转换；1 表示 CT 在装置外部进行 Y/Δ转换。个位数则代 表变压器一次的接线方式。 (4) 系统定值整定举例 例：已知变压器参数如下： 变压器容量=31.5MVA 38.5±2×2.5%／11 千伏 Yo/△-11 变压器的主接线方式为内桥接线如图 则表中系统参数整定如下： 变压器容量 S 31.5MVA 一侧额定电压 U1N 38.5kV 二侧额定电压 U3N 11kV 二次额定电压 U2 100V 接线方式 KMODE 1 一般建议各侧额定电压整定接近实际运行电压，这更能保证差动保护的性能。 (5) 额定电压二次值输入 100V 既可。 5.2 保护定值 差动保护定值 序号 定值名称 符号 整定值 单位 1 高压侧 CT 额定一次值 CT11 KA 2 高压侧 CT 额定二次值 CT12 5/1 A 3 桥侧 CT 额定一次值 CT21 KA 4 桥侧 CT 额定二次值 CT22 5/1 A 5 低压侧 CT 额定一次值 CT31 KA 6 低压侧 CT 额定二次值 CT32 5/1 A 7 差动电流起动值 Icdqd 0.3～1.5Ie Ie 8 差动速断定值 Isdzd 4～14Ie Ie 9 比率差动制动系数 Kbl 0.3～0.75 10 二次谐波制动系数 Kxb 0.1～0.35 11 CT 报警门槛值 Ibj 0.05～0.2Ie Ie 12 冷控失电时间延时 TLKSD 0～100 分 以下为整定控制字 SWn，当该位置“1”时相应功能投入，置“0”相应功能退出 425 NARI-RELAYS 1* 2* 3 4* 5 6* RCS-9679CS 变压器保护装置说明书 投差动速断 投比率差动 CTDX 闭锁比率差动 投冷控失电 冷控失电经油温高 冷控失电 60 分出口 CDSD BLCD DXBS LKSD YWG LKSD60 0/1 0/1 0/1 0/1 0/1 0/1 后备保护定值 序号 定值范围 符号 整定范围 整定步长 1 复压闭锁负序相电压定值 U2zd 0～57V 0.01V 2 复压闭锁相间低电压定值 ULzd 2～100V 0.01V 3 高压侧复压过流Ⅰ段定值 GI1zd 0.1In～20In 0.01A 4 高压侧复压过流Ⅱ段定值 GI2zd 0.1In～20In 0.01A 5 高压侧复压过流Ⅲ段定值 GI3zd 0.1In～20In 0.01A 6 高压侧复压过流Ⅰ段延时 GT1zd 0～100S 0.01S 7 高压侧复压过流Ⅱ段延时 GT2zd 0～100S 0.01S 8 高压侧复压过流Ⅲ段延时 GT3zd 0～100S 0.01S 9 低压侧复压过流Ⅰ段定值 DI1zd 0.1In～20In 0.01A 10 低压侧复压过流Ⅱ段定值 DI2zd 0.1In～20In 0.01A 11 低压侧复压过流Ⅲ段定值 DI3zd 0.1In～20In 0.01A 12 低压侧复压过流Ⅰ段延时 DT1zd 0～100S 0.01S 13 低压侧复压过流Ⅱ段延时 DT2zd 0～100S 0.01S 14 低压侧复压过流Ⅲ段延时 DT3zd 0～100S 0.01S 15 过负荷电流定值 Igfhzd 0.1In～3In 0.01A 16 过负荷时间定值 Tgfhzd 0～100S 0.01S 17 起动通风电流定值 Iqdtfzd 0.1In～3In 0.01A 18 起动通风时间定值 Tqdtfzd 0～100S 0.01S 19 过载闭锁调压电流定值 Ibstyzd 0.1In～3In 0.01A 20 过载闭锁调压时间定值 Tbstyzd 0～100S 0.01S 21 零序过电压告警定值 U0gyzd 0～100V 0.01V 22 零序过电压告警延时 T0gyzd 0～100S 0.01S 23 Tfdl1 备用 1 跳闸时间 0～100S 0.01S 24 Tfdl2 备用 2 跳闸时间 0～100F 0.01F（分钟） 25 跳闸出口 1 CK1 000000~111111 26 跳闸出口 2 CK2 000000~111111 27 跳闸出口 3 CK3 000000~111111 以下为整定控制字 SWn，当该位置“1”时相应功能投入，置“0”相应功能退出 1* 高压侧过流Ⅰ段投入 GL1 0/1 2* 高压侧过流Ⅱ段投入 GL2 0/1 3* 高压侧过流Ⅲ段投入 GL3 0/1 4 高压侧过流Ⅰ段经复压闭锁 UBGL1 0/1 5 高压侧过流Ⅱ段经复压闭锁 UBGL2 0/1 6 高压侧过流Ⅲ段经复压闭锁 UBGL3 0/1 7* 低压侧过流Ⅰ段投入 DL1 0/1 426 NARI-RELAYS 8* 9* 10 11 12 13* 14* 15 16 RCS-9679CS 变压器保护装置说明书 低压侧过流Ⅱ段投入 低压侧过流Ⅲ段投入 低压侧过流Ⅰ段经复压闭锁 低压侧过流Ⅱ段经复压闭锁 低压侧过流Ⅲ段经复压闭锁 投备用 1 延时跳闸 投备用 2 延时跳闸 PT 断线时检测 PT 断线时退出与电压有关的电流保护 DL2 DL3 UBDL1 UBDL2 UBDL3 FDL1 FDL2 PTDX TUL 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 说明： (1) 在整定定值前必须先整定保护定值区号。 (2) 保护定值中控制字标*表示该控制字有对应的软压板。软压板可以通过后台投 退；就地可通过“软压板初始化”菜单将软压板内容全部初始化成“1”。只有 控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均为"1" 时才投入相应保护元件，否则退出该保护元件。 (3) 装置通过变压器容量、变压器各侧额定电压和各侧 CT 变比及接线方式的整定， 装置自动进行各侧平衡系数的计算，通过软件进行 Y／Δ转换及平衡系数调整。 平衡系数的内部算法如下： 以 Kmode=1 为例: 对于变压器 Y 接线侧 U × CT11 U × CT21 K ph1 = 1n K ph 2 = 1n S S 对于变压器Δ接线侧 K ph 3 = 3 × U 3 n × CT31 S 装置若报“平衡系数错”，这说明平衡系数太大，最好改变 CT 变比以满足要求。这 样更能保证差动保护的性能。对 Y 侧最大平衡系数应小于 2.3，对△侧最大平衡系数应 小于 4。 (4) 定值中的 Ie 为根据变压器最大额定容量归算到本侧 CT 二次的等值额定电流值, 即等值额定电流值考虑了接线系数，为 Y→Δ变换后的额定电流值。计算公式 如下： 对应变压器的 Y 侧 I e1 = S × CT12 U 1n × CT11 I e2 = S × CT22 U 1n × CT21 对应变压器的Δ侧 I e3 = S × CT32 3U 3n × CT31 (5) 差动保护启动电流的整定 I cdqd 为差动保护最小动作电流值，应按躲过正常变压器额定负载时的最大不平衡电 流整定，即： 427 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 I cdqd ≥ K rel ( K er + ∆U + ∆m) I e 式中： I e 为变压器二次额定电流； K rel 为可靠系数（一般取 1.3∼1.5）； K er 为电流 互感器的比误差，取 0.10； ∆U 为变压器调压引起的误差，取调压范围中偏离额定值的 最大值（百分值）； ∆m 为由于电流互感器变比未完全匹配产生的误差，可取为 0.05。 在工程实用整定计算中可选取 I cdqd =（0.3∼0.8） I e ，并应实测最大负载时差回路中 的不平衡电流。 注意装置的差动电流起动值的整定计算是以变压器的二次额定电流为基准。若在实 际的整定计算中差动起动电流整定值是归算到变压器某一侧的电流有名值，则将这一有 名值除以变压器这一侧的变压器二次额定电流，即为保护装置的整定值（标幺值）。 (6) 比率差动制动系数（斜率）的整定 差动保护的制动电流应大于外部短路时流过差动回路的不平衡电流。变压器种类不 同，不平衡电流计算也有较大差别， 下面给出普通两绕组变压器差动回路最大不平衡电流 Iunb.max（二次值）的计算公式。 I unb. max = ( K ap K cc K er + ∆U + ∆m) I k . max 式中： K er 、∆U 、 ∆m 的含义同上； K cc 为电流互感器的同型系数（取 1.0）； I k . max 为外部短路时最大穿越短路电流周期分量（二次值）； K ap 为非周期分量系数，两侧同 为 TP 级电流互感器取 1.0，两侧同为 P 级电流互感器取 1.5∼2.0。 差动保护的动作门槛电流（二次值） I op. max ≥ K rel I unb. max 式中： K rel 为可靠系数（一般取 1.3∼1.5）； 因此，最大制动系数 K res . max = I op . max / I res . max 式中： I res . max 为最大制动电流（二次值），应根据各侧短路时的不同制动电流而定。 根据差动起动值 I cdqd 、第一拐点电流 I res.01 、 I res . max 、 K res . max 可按下式计算出比率差 动保护动作特性曲线中折线的斜率 K bl ： K bl = K res − I cdqd / I res 1 − I res.01 / I res 当 I res. max = I k . max 时，有 K bl1 = I op. max − I cdqd I k . max − I res.01 因此对于本装置比率差动， I res.01 = 0.5 I e ，则有 K bl = 一般比率差动制动系数的值在 0.2～0.75 之间。 Id 1 Icdqd 0 428 Kbl 0.5Ie 3Ie Ir I op. max − I cdqd I k . max − 0.5I e NARI-RELAYS RCS-9679CS 变压器保护装置说明书 (7) 差动速断保护 差动速断保护可以快速切除内部严重故障，防止由于电流互感器饱和引起的纵差保 护延时动作。其整定值应按躲过变压器的励磁涌流，最严重外部故障时的不平衡电流及 电流互感器饱和等整定，一般可取： I cdsd = K ⋅ I e 式中：K 为倍数，视变压器容量和系统阻抗的大小。变压器容量越小，或系统电抗 越小， K 的取值越大，一般推荐范围为 5～12Ie。 注意装置的差动速断电流值的整定计算是以变压器的二次额定电流为基准。若在实 际的整定计算中差动速断电流整定值是归算到变压器某一侧的电流有名值，则将这一有 名值除以变压器这一侧的变压器二次额定电流，即为保护装置的整定值（标幺值）。 (8) 二次谐波制动比的整定 在利用二次谐波制动来防止励磁涌流误动的差动保护中，二次谐波制动比表示差电 流中的二次谐波分量与基波分量的比值。一般二次谐波制动比可整定为 0.1∼0.2。 有关(5)、(6)、(7) 、(8)的内容可参考《大型发电机变压器继电保护整定导则》。 (9) 其中断线闭锁(DXBS)控制字投入后，一旦瞬时 CT 断线判别元件动作，则闭锁比 率差动保护出口，其它保护元件正常运行，正常运行灯不熄灭。比率差动保护 出口闭锁后，将一直保持，报警灯不熄灭，直到按面板上的“确认”键或有信 号复归开入或在远方复归。反之，若 DXBS 控制字整定为“0”，则瞬时 CT 断线 判别元件动作后仅发告警信号，所有保护元件均正常运行，报警灯也不熄灭， 直到按面板上的“确认”键或有信号复归开入或在远方复归。 (10) 若无桥侧电流，将 “桥侧 CT 额定一次值”置为 0 ，“CT 额定二次值” 置 为 5 或 1，并将该侧电流输入短接，实现两侧差动。 (11) 本装置中差动保护动作则固定跳出口 2(用于跳开变压器各侧开关)，六段后 备过流保护跳闸方式采用整定方式，即哪个保护动作，跳何出口可以按需自 由整定。一般：出口 1 用于跳变压器低压侧分段开关，出口 2 用于跳开变压 器各侧开关，出口 3 用于跳变压器低压侧出口开关。跳闸矩阵如下： 位数 5 4 3 2 1 0 DL3 DL2 DL1 GL3 GL2 GL1 出口 1(CK1) 0 0 1 0 0 1 出口 2(CK2) 1 0 0 1 0 0 出口 3(CK3) 0 1 0 0 1 0 其中：行表示保护元件，列表示跳闸出口 整定方法：在保护元件与所跳开关交叉的空格处填 1，其它空格填 0。则可得到跳 闸方式。整定时将上述从第 5 位到第 0 位 6 个二进制数依次填入即可。 例如：GL1 和 DL1 跳出口 1(低压侧分段开关) GL2 和 DL2 跳出口 3(变压器低压侧出口开关) GL3 和 DL3 跳出口 2(跳开变压器各侧开关) 则可得： 出口 1=001001 出口 2=100100 出口 3=010010 若跳闸矩阵没有整定值，则保护元件动作但不出口，不点亮跳闸灯 429 NARI-RELAYS RCS-9679CS 变压器保护装置说明书 5.3 通讯参数 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 名称 口令 装置地址 IP1 子网高位地址 IP1 子网低位地址 IP2 子网高位地址 IP2 子网低位地址 IP3 子网高位地址 IP3 子网低位地址 掩码地址 3 位 掩码地址 2 位 掩码地址 1 位 掩码地址 0 位 以太网通讯规约 串口 1 通讯规约 串口 2 通讯规约 整定范围 00～99 0～65535 0～254 0～254 0～254 0～254 0～254 0～254 0～255 0～255 0～255 0～255 1 1～2 1～2 16 串口 1 波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 19 遥信确认时间 0～50000 毫秒 备注 出厂时设为“01” 1:通用 103 规约 1:专用 103 规约 2:MODBUS 规约 0: 1: 2: 3: 4800bps 9600bps 19200bps 38400bps 出厂时设为 20ms 说明： (1) 通讯参数可以由调试人员根据现场情况整定。 (2) 装置地址：全站的装置地址必须唯一，防止不同装置因地址整定相同而导致通 讯异常的情况发生。 (3) 装置标准配置是两网口，至多可以三个（请在订货时予以说明）。请根据实际 的网口配置情况整定相应的子网地址，未曾使用的可不整。 (4) 遥信确认时间：开入的顺序事件记录的确认时间，出厂默认值 20ms 430 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 第二十章 RCS-9681CS 变压器后备保护测控装置说明书 1．基本配置及规格 1.1 应用范围 RCS-9681CS 为用于 110KV 电压或以下等级变压器的 110KV 或 35KV 或 10KV 侧后备保 护装置。 1.2 基本配置 1.2.1 保护配置 1) 五段复合电压闭锁过流保护（可带方向，方向灵敏角 45/225），一段过流保护； 2) 接地零序方向过流保护（第一段二时限，第二段三时限，第二段第三时限可选 报警） 3) 不接地零序保护（一段定值二段时限的零序过压保护、一段定值二段时限的间 隙零序过流保护（跳闸或报警））；可通过控制字选择间隙零序电压过流保护方 式。 4) 保护出口采用跳闸矩阵方式，可灵活整定； 5) 过负荷发信号； 6) 启动主变风冷； 7) 过载闭锁有载调压。 1.2.2 测控功能 1) 20 路遥信开入采集、遥信变位、事故遥信； 2) 3 路断路器遥控分合，空接点输出；出口动作保持时间可程序设定； 3) P、Q、I（IA、IB、IC）、U（UA、UB、UC、UAB、UBC、UCA）、U0、COSф、F 等模 拟量的遥测； 4) 遥控事件记录及事件 SOE 等。 1.2.3 保护信息功能 1) 2) 3) 4) 5) 6) 装置描述的远方查看； 装置参数的远方查看； 保护定值和区号的远方查看、修改功能； 支持软压板状态的远方查看、投退； 装置保护开入状态的远方查看； 装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远 方查看； 7) 远方对装置实现信号复归； 8) 故障录波上送功能。 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）通讯规约；配有双以太 网接口(100Mbps)，超五类线或光纤接口。 431 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 1.3 性能特征 l 保护功能配置齐全、动作快速、性能可靠。 l 操作回路配置灵活，可以适应各种操作机构。 l 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件 设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐 射也满足相关标准。 l 完善的事件报告处理功能，可保存最新 64 次动作报告，最新 256 次 SOE 变位记 录报告，最新 64 次用户操作记录报告，最多 8 次故障录波报告（每次故障录波 时间最长 15 秒）。 l 友好的人机界面、汉字显示、中文报告显示打印。 l 灵活的后台通信方式，配有以太网通讯接口（可选超五类线、光纤）。 l 多个独立以太网接口（标准配置为两个；至多可以三个，请在订货时说明），通 道独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。 l 支持电力行业标准 DL/T667-1999（IEC60870-5-103 标准）的通信规约。 l 符合《DL/T 478-2001 静态继电保护及安全自动装置通用技术条件》规程要求。 l 符合《GB 14285-93 继电保护和安全自动装置技术规程》规程要求。 2．技术参数 2.1 机械及环境参数 2.1.1 机箱结构尺寸 在开关柜安装可以参考第一章“7.1.1 开关柜安装参考尺寸”（注意：在开关柜安 装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考第一章“7.1.2 组屏 安装参考尺寸”。 2.1.2 工作环境 温度：-25℃～+60℃ 保证正常工作 湿度、压力符合 DL478 2.1.3 机械性能 能承受严酷等级为Ⅰ级的振动响应，冲击响应 2.2 额定电气参数 2.2.1 额定数据 直流电压： 交流电压： 交流电流： 频 率： 2.2.2 功 耗 交流电压： 交流电流： 432 220V，110V 允许偏差+15％，－20％ 57.7V（相电压），100V（线电压） 5A，1A 50Hz < 0.5VA/相 < 1.0VA/相 (In =5A) NARI-RELAYS 直 流： RCS-9681CS 变压器后备保护测控装置说明书 < 0.5VA/相 (In =1A) 正常 < 15W 跳闸 < 25W 2.3 主要技术指标 2.3.1 过流保护 电流定值： 定值误差： 时间定值： 时间误差： 0.1In～20In < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.2 零序保护 电流定值： 定值误差： 时间定值： 时间误差： 0.1A～12A(外接时) < 2.5% 或 ±0.01In 0～100S 时间定值×1％＋35ms 2.3.3 遥信开入 分辨率 信号输入方式： ≤1ms 无源接点 2.3.4 遥测量计量等级 电流： 其他： 0.2 级 0.5 级 2.3.5 电磁兼容 幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定 快速瞬变干扰试验符合国标：GB/T 14598.10 的规定 静电放电试验符合国标：GB/T 14598.14 的规定 脉冲群干扰试验符合国标：GB/T 14598.13 的规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定 工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定 2.3.6 绝缘试验 绝缘试验符合国标：GB/T14598.3-93 6.0 的规定 冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定 2.3.7 输出接点容量 信号接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 其它辅助继电器接点容量： 允许长期通过电流 5A 433 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 切断电流 0.2A（DC220V，V/R 1ms） 跳闸出口接点容量： 允许长期通过电流 5A 切断电流 0.3A（DC220V，V/R 1ms） 3．装置原理 3.1 软件说明 3.1.1 过流保护 本装置设五段复合电压闭锁方向过流保护，各段电流及时间定值可独立整定，分别 设置整定控制字控制这五段保护和复合电压元件的投退。带方向闭锁，由控制字选择。 方向元件采用正序电压极化，方向元件和电流元件接成按相起动方式。方向元件带有记 忆功能以消除近处三相短路时方向元件的死区。方向元件灵敏角为 45 度或 225 度，可 以通过控制字整定选择。当控制字“过流保护方向指向”整为“0”时，方向元件灵敏 角为 45 度，整为“1”时，方向元件灵敏角为 225 度。 装置若做为高后备保护，当电流方向指向变压器时，即接入装置的 CT 极性正极性 端在母线侧，方向元件指向变压器，方向元件灵敏角应为 45 度，控制字“过流保护方 向指向”整定应为“0”。装置若做为低后备保护，当电流方向指向变压器时，即接入装 置的 CT 极性正极性端在母线侧，方向元件指向低压侧母线及其出线，方向元件灵敏角 应为 225 度，控制字“过流保护方向指向”整定应为“1”。 复合电压闭锁方向过流保护可取其它侧复合电压，任一侧复合电压动作均可起动过 流保护动作（其它两侧动作后给出动作接点 Ubl）。 装置专设一段过流后备保护（过流保护Ⅵ段）和电压没有任何关系。 3.1.2 接地保护 对于 110KV 电压等级的变压器需要设置接地保护。本装置针对三种接地方式均设有 保护： a) 中性点直接接地运行： 装置设有三段零序过流保护，零序电流外加。I、II 段各二时限， III 段一时限， 分别设有整定控制字控制这三段五时限保护的投退。其中 I、II 段可带方向元件闭锁， 方向灵敏角 225 度（自产零序电压和外接零序电流的夹角，同时要求外加零序电压大于 4V），此时装置定值控制字“零序保护方向指向”，必须整定为“0”，方向闭锁功能可以 通过控制字投退。若装置定值控制字“零序保护方向指向”整定为“1”则零序电流方 向灵敏角 45 度，若本装置用于变压器中低压侧后备保护，如无特殊要求，建议零序电 流保护整定不经方向闭锁。零序过流Ⅲ段固定不经方向闭锁，投入控制字退出时本段为 零序报警段。 b) 中性点不接地运行或经间隙接地运行： 装置设有Ⅰ段两时限零序无流闭锁零序过压保护和Ⅰ段两时限间隙零序过流保护， 两者第一时限出口跳闸用于缩短故障范围，第二时限均跳主变各侧开关。零序无流的定 值同两段零序过流电流定值的最小值。当零序过压第 II 时限保护不投入时装置提供零 序过压告警功能，间隙零序过流第 II 时限保护不投入时装置提供间隙零序过流告警功 能。考虑到间隙击穿过程中，零序过流和零序过压可能交替出现，装置设有“间隙保护 方式”控制字，间隙保护方式投入时，间隙过流和零序过压共用一个时间元件，其时间 434 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 整定值以间隙零序过流保护的整定值为准。当间隙保护方式投入，零序过压不经零序过 流闭锁。 3.1.3 过负荷、启动风冷、过载闭锁有载调压 装置设有三个独立元件分别对应这三项功能，取最大相电流作为判别。装置给出一 付过负荷接点，一付启动风冷接点，一付过载闭锁有载调压接点（可选择为常开或常闭 接点，如无特别指明，出厂时跳线选择为常闭）。 3.1.4 PT 断线 PT 断线判据如下： a) 正序电压 U1 小于 30 伏，而任一相电流大于 0.06In； b) 负序电压大于 8 伏； 满足上述任一条件后延时 10 秒报母线 PT 断线，发出装置异常报警信号，待电压恢 复保护也自动恢复正常。在断线期间，根据整定控制字选择是退出经方向或复合电压闭 锁的各段过流保护还是暂时取消方向和复合电压闭锁。当各段复压过流保护都不经复压 闭锁和方向闭锁时，不判 PT 断线。 当本侧 PT 检修或旁路代路时，为保证该侧后备保护的正确动作，需投入“本侧 PT 退出”压板，此时该侧后备保护的功能有如下变化： a) 本侧复合电压元件不启动，但是复合电压闭锁（方向）过流保护经过其它侧复 合电压闭锁（控制字 UBS=1 时）； b) 复合电压过流保护自动解除方向元件； c) PT 断线检测功能解除； d) 本侧复合电压动作功能解除； 3.1.5 跳闸逻辑矩阵 本装置各保护跳闸方式采用整定方式，即哪个保护动作， 跳何开关可以按需自由 整定。RCS9681CS 共有七组出口跳闸继电器：出口 1（CK1）、出口 2（CK2）、出口 3（CK3）、 出口 4（CK4）、出口 5（CK5）、出口 6（CK6）、出口 7（CK7）。出口跳闸继电器 1、2、3、 4、5、6、7 可由用户选择去跳何种开关。 跳闸矩阵整定说明如下： 位数 16 15 14 13 12 11 元件 JX2 JX1 I0jx2 I0jx1 U02 U01 出口 CK1 10 9 8 7 6 5 4 3 2 1 0 L03 L022 L021 L012 L011 GL6 GL5 GL4 GL3 GL2 GL1 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 CK2 CK3 CK4 CK5 CK6 CK7 其中：行表示保护元件，列表示要动作的出口跳闸继电器。 435 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 整定方法:在保护元件与要动作的出口跳闸继电器的空格处填 1,其它空格填 0，则 可得到跳闸方式。 例如： GL1 要动作于出口跳闸继电器 1，则在 GL1 所在列，CK1 所在行的交叉处置 1；否则，置 0。L011 也要动作于出口跳闸继电器 1，则在 L011 所在列，CK1 所在行的 交叉处置 1；否则，置 0。 如此，在 CK1 列可得到 17 位二进制位串： CK1=00000000001000001 若某一组出口不用，如 CK7 不用可以全整为 0，即：00000000000000000。 在保护定值菜单中的 CK1，CK2，CK3，CK4，CK5，CK6，CK7 各项输入以上二进制位 串，即可完成跳闸方式的整定。 3.1.6 遥控、遥测、遥信功能 遥控功能主要有两种：3 路断路器的正常遥控跳闸操作，正常遥控合闸操作。 遥测量主要有：U、I、COSφ、F、P、Q，有功电度，无功电度及脉冲电度。所有这 些量都在当地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而 产生的误差，且计算完全不依赖于网络，其中电流量精度达到 0.2 级，其他电气量精度 达到 0.5 级。本装置的遥测功率计算可选用三表法或二表法，如无特殊要求，出厂设置 为三表法。若使用二表法，则默认 B 相遥测电流不用，其值恒为零。 遥信量主要有：25 路遥信开入、装置变位遥信及事故遥信，并作事件顺序记录，遥 信分辨率小于 2ms。 3.1.7 装置闭锁和装置告警 当检测到装置本身硬件故障时，发出装置闭锁及失电信号(BSJ 继电器返回)，闭锁 整套保护。硬件故障包括：RAM、EPROM、出口回路故障、CPLD 故障、定值出错和电源故 障。 当 CPU 检测到下列故障时，发出装置运行异常报警信号(BJJ 继电器动作)： a) 过负荷； b) PT 断线； c) 零序过压； d) 零序过流； e) 间隙过流。 3.1.8 对时功能 装置具备软件对时和硬件对时功能。 硬件对时支持秒脉冲对时模式和 IRIG-B 码对时模式，装置自动识别硬件对时模式， 对时误差≤1ms。对时接口均采用 485 差分电平输入，当有硬件对时信号输入装置时， 在液晶主界面第一行最右端显示“·”。 软件对时为通讯报文对时。一般地，IRIG-B 码对时单独使用，差分秒脉冲与软件对 时一同使用，不建议 IRIG-B 码对时与软件对时一同使用。 436 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 3.2 逻辑框图 437 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 4．硬件原理说明 4.1 装置背板端子与说明 4.1.1 模拟量输入 外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。 Ia、Ib、Ic、Io、Iog 为保护用电流模拟量输入，Io 为变压器中性线零序电流，Iog 为变压器经间隙接地的间隙支路零序电流。Iam、Ibm、Icm 为测量专用测量 CT 输入，保 证遥测量有足够的精度。 438 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 UA，UB，UC 取母线 PT，用于复压闭锁及方向元件，同时也作为测量用电压输入， 与 IA、IB、IC 一起计算形成本线路的 P、Q、COSф、Kwh、Kvarh。Uo 为母线 PT 开口三 角电压。 4.1.2 背板端子说明 端子 101～104 为母线电压输入，星形接法。 端子 105～106 为母线 PT 开口三角电压输入，额定电压为 200V。 端子 109～114 为 A、B、C 三相测量电流输入。 端子 115～120 为 A、B、C 三相保护电流输入。 端子 121～122 为零序电流输入。 端子 123～124 为间隙零序电流输入。 端子 201～206 为两个 485 口。 端子 207～209 为硬接点对时输入端口，接 GPS 差分电平。 端子 210～212 为打印口。 端子 301 为保护电源地。该端子和装置上的接地端子相连后再与变电站地网可靠联 结。 端子 303 分别为装置电源正输入端。 端子 304 分别为装置电源负输入端。 端子 305 分别为开入电源负输入端。 端子 306～323 为遥信开入 端子 324 为投复压过流保护开入硬压板。 端子 325 为投接地保护开入硬压板。 端子 326 为投不接地保护开入硬压板。 端子 327 为其它侧复压动作开入。 端子 328 为本侧 PT 退出开入。本侧 PT 退出压板开入.当本侧 PT 检修或旁路代路时， 需投入此压板。此时与电压有关的保护功能将作相应调整。 端子 329 为信号复归开入。 端子 330 为装置检修开入。当该开入投入时，装置将屏蔽所有的远动功能。 端子 401～404 为中央信号，分别为：装置闭锁（包括直流消失），装置报警，保护 跳闸（保持信号）。 端子 501～504 为远动信号，分别为：装置闭锁（包括直流消失），装置报警，保护 跳闸（瞬动信号）。 端子 405～420，505～518 为七组保护跳闸输出接点。其中 405～408 为第一组出口 跳闸接点（CK1），有 2 副；409～412 为第二组出口跳闸接点（CK2），有 2 副；413～416 为第三组出口跳闸接点（CK3），有 2 副；417～420 为第四组出口跳闸接点（CK4），有 2 副；505～508 为第五组出口跳闸接点（CK5），有 2 副；509～512 为第六组出口跳闸接 点（CK6），有 2 副；513～518 为第七组出口跳闸接点（CK7），有 3 副； 端子 421～424 为 2 副装置复压动作输出接点。 端子 425～426 为装置闭锁调压输出接点(常开常闭可经跳线选择，如无特别指明， 出厂时跳线选择为常闭)。 端子 427～428 为装置启动通风输出接点。 端子 429～430 为装置过负荷报警输出接点。 端子 519～530 为三组遥控输出接点。 注意：所有未定义的端子，现场请勿配线，让其悬空。 439 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 5．装置整定内容 5.1 系统定值 位置 名称 单位 备注 1 保护定值区号 0～15 2 3 保护 CT 额定一次值 安培 保护 CT 额定二次值 安培 4 测量 CT 额定一次值 安培 5 测量 CT 额定二次值 安培 6 零序 CT 额定一次值 安培 7 零序 CT 额定二次值 安培 8 间隙零序 CT 额定一次值 安培 9 间隙零序 CT 额定二次值 安培 10 PT 额定一次值 kV 11 PT 额定二次值 伏特 12 零序 PT 额定一次值 kV 13 零序 PT 额定二次值 伏特 14 三/二表法 0/1 “1”为二表法 15 主画面显示一次值 0/1 “1”为一次值 16 积分电度显示一次值 0/1 “1”为一次值 定值区号：本装置提供 16 个可使用的保护定值区，整定值范围为 0～15。运行定值 区可以是其中任意一个，如果要改变运行定值区，有两种方式：其一是进入装置参数整 定菜单，改变定值区号，将其值整定为所要切换的定值区号，按“确认”键，而后再按 “复位”键使装置复位即可；其二是通过远方修改定值区号，将所要切换的定值区号下 装到装置，装置自动复位后即可。 5.2 保护定值 440 序号 定值名称 定值 整定范围 整定步长 备注 1 复合电压闭锁负序相电压定值 U2zd 2～57v 0.01V 按相整定 2 复合电压闭锁相间低电压定值 Ulzd 2～100v 0.01V 按线整定 3 复合电压闭锁方向过流Ⅰ段定值 I1zd 0.1In～20In 0.01A 4 复合电压闭锁方向过流Ⅱ段定值 I2zd 0.1In～20In 0.01A 5 复合电压闭锁方向过流Ⅲ段定值 I3zd 0.1In～20In 0.01A 6 复合电压闭锁方向过流 IV 段定值 I4zd 0.1In～20In 0.01A 7 复合电压闭锁方向过流 V 段定值 I5zd 0.1In～20In 0.01A 8 过流 VI 段定值 I6zd 0.1In～20In 0.01A 9 零序过流Ⅰ段定值 I01 0.1In～20In 0.01A 10 零序过流Ⅱ段定值 I02 0.1In～20In 0.01A 11 零序过流Ⅲ段定值 I03 0.1In～20In 0.01A 12 零序过压定值 U0 0.1In～20In 0.01A NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 13 间隙零序过流定值 I0jx 0.1In～20In 0.01A 14 过负荷定值 Igfh 0.1In～3In 0.01A 15 启动风冷电流定值 Iqdfl 0.1In～3In 0.01A 16 过载闭锁有载调压电流定值 Ibsty 0.1In～3In 0.01A 17 复合电压闭锁过流Ⅰ段时间 T1 0～100S 0.01S 18 复合电压闭锁过流Ⅱ段时间 T2 0～100S 0.01S 19 复合电压闭锁过流Ⅲ段时间 T3 0～100S 0.01S 20 复合电压闭锁过流 IV 段时间 T4 0～100S 0.01S 21 复合电压闭锁过流 V 段时间 T5 0～100S 0.01S 22 过流 VI 段时间 T6 0～100S 0.01S 23 零序过流Ⅰ段Ⅰ时限 T011 0～100S 0.01S 24 零序过流Ⅰ段Ⅱ时限 T012 0～100S 0.01S 25 零序过流Ⅱ段Ⅰ时间 T021 0～100S 0.01S 26 零序过流Ⅱ段Ⅱ时间 T022 0～100S 0.01S 27 零序过流Ⅲ时间 T03 0～100S 0.01S 28 不接地时零序过压第Ⅰ时限 T0u1 0～100S 0.01S 29 不接地时零序过压第Ⅱ时限 T0u2 0～100S 0.01S 30 间隙零序过流第Ⅰ时限 T0jx1 0～100S 0.01S 31 间隙零序过流第Ⅱ时限 T0jx2 0～100S 0.01S 32 过负荷延时 Tgfh 0～100S 0.01S 33 启动风冷延时 Tqdfl 0～100S 0.01S 34 过载闭锁有载调压延时 Tbsty 0～100S 0.01S 35 出口 1 CK1 00000000000000000～11111111111111111 1 36 出口 2 CK2 00000000000000000～11111111111111111 1 37 出口 3 CK3 00000000000000000～11111111111111111 1 38 出口 4 CK4 00000000000000000～11111111111111111 1 39 出口 5 CK5 00000000000000000～11111111111111111 1 40 出口 6 CK6 00000000000000000～11111111111111111 1 41 出口 7 CK7 00000000000000000～11111111111111111 1 以下整定控制字，控制字位置“1”相应功能投入，置“0”相应功能退出 1* 过流Ⅰ段投入 GL1 0/1 2* 过流Ⅱ段投入 GL2 0/1 3* 过流Ⅲ段投入 GL3 0/1 4* 过流Ⅳ段投入 GL4 0/1 5* 过流Ⅴ段投入 GL5 0/1 6* 过流Ⅵ段投入 GL6 0/1 7 过流Ⅰ段经复合电压闭锁 UBL1 0/1 8 过流Ⅱ段经复合电压闭锁 UBL2 0/1 9 过流Ⅲ段经复合电压闭锁 UBL3 0/1 10 过流Ⅳ段经复合电压闭锁 UBL4 0/1 11 过流Ⅴ段经复合电压闭锁 UBL5 0/1 441 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 12 过流Ⅰ段经方向闭锁 FBL1 0/1 13 过流Ⅱ段经方向闭锁 FBL2 0/1 14 过流Ⅲ段经方向闭锁 FBL3 0/1 15 过流Ⅳ段经方向闭锁 FBL4 0/1 16 过流Ⅴ段经方向闭锁 FBL5 0/1 17 过流保护方向指向 FL1 0/1 18 过流保护经其它侧复压闭锁 UBS 0/1 19 PT 断线退出与电压有关保护 TUL 0/1 20* 零序过流Ⅰ段第一时限投入 L011 0/1 21* 零序过流Ⅰ段第二时限投入 L012 0/1 22* 零序过流Ⅱ段第一时限投入 L021 0/1 23* 零序过流Ⅱ段第二时限投入 L022 0/1 24* 零序过流Ⅲ段投入 L03 0/1 25 零序过流Ⅰ段第一时限经方向闭锁 FBL01 0/1 26 零序过流Ⅰ段第二时限经方向闭锁 FBL02 0/1 27 零序过流Ⅱ段第一时限经方向闭锁 FBL03 0/1 28 零序过流Ⅱ段第二时限经方向闭锁 FBL04 0/1 29 零序保护方向指向 FL0 0/1 30* 零序过压第一时限投入 U01 0/1 31* 零序过压第二时限投入 U02 0/1 32* 间隙零序过流第一时限投入 I0jx1 0/1 33* 间隙零序过流第二时限投入 I0jx2 0/1 34* 间隙保护方式投入 JX 0/1 1:跳闸；0：报警 1:跳闸；0：报警 1:跳闸；0：报警 5.3 通讯参数 442 序号 名称 整定范围 备注 1 口令 00～99 出厂时设为“01” 2 装置地址 0～65535 3 IP1 子网高位地址 0～254 4 IP1 子网低位地址 0～254 5 IP2 子网高位地址 0～254 6 IP2 子网低位地址 0～254 7 IP3 子网高位地址 0～254 8 IP3 子网低位地址 0～254 9 掩码地址 3 位 0～255 10 掩码地址 2 位 0～255 11 掩码地址 1 位 0～255 12 掩码地址 0 位 0～255 13 以太网通信规约 1 1：通用 103 规约 NARI-RELAYS RCS-9681CS 变压器后备保护测控装置说明书 14 串口１通信规约 1～2 15 串口 2 通信规约 1～2 16 串口１波特率 0～3 17 串口 2 波特率 0～3 18 打印波特率 0～3 0: 4800bps 1: 9600bps 2:19200bps 3:38400bps 19 遥测上送周期 00～99 秒 步长 1 秒 20 遥信确认时间 1 0～50000 毫秒 开入量 1、2 防抖延时出厂时设为 20ms 21 遥信确认时间 2 0～50000 毫秒 其余开入量防抖延时出厂时设为 20ms 1：专用 103 规约 2： Modbus 规约 (1) 装置地址：装置地址是装置的定位表征，全站的装置地址必须唯一。 (2) 遥测上送周期：整定值含义为测量值（模拟量）定时主动上送的时间间隔。当 整定为“0”表示保护采样值不需要定时主动上送，但是响应监控的查询。本项 定值需要用户根据实际使用情况整定，不用通讯功能时可整定为"0"。出厂默认 值为"0"。 (3) 遥信确认时间 1：遥信开入 1 和遥信开入 2 的顺序事件记录的确认时间，出厂 默认值为"20 毫秒"。 (4) 遥信确认时间 2：除遥信开入 1 和遥信开入 2 的其他开入的顺序事件记录的确 认时间，出厂默认值为"20 毫秒"。 5.4 辅助参数 位置 名称 范围 1 遥控跳闸保持时间 1 0～99.0s 2 遥控合闸保持时间 1 0～99.0s 3 遥控跳闸保持时间 2 0～99.0s 4 遥控合闸保持时间 2 0～99.0s 5 遥控跳闸保持时间 3 0～99.0s 6 遥控合闸保持时间 3 0～99.0s 备注 443
