樱花SCR-3975SN型欧式吸油烟机使用说明书

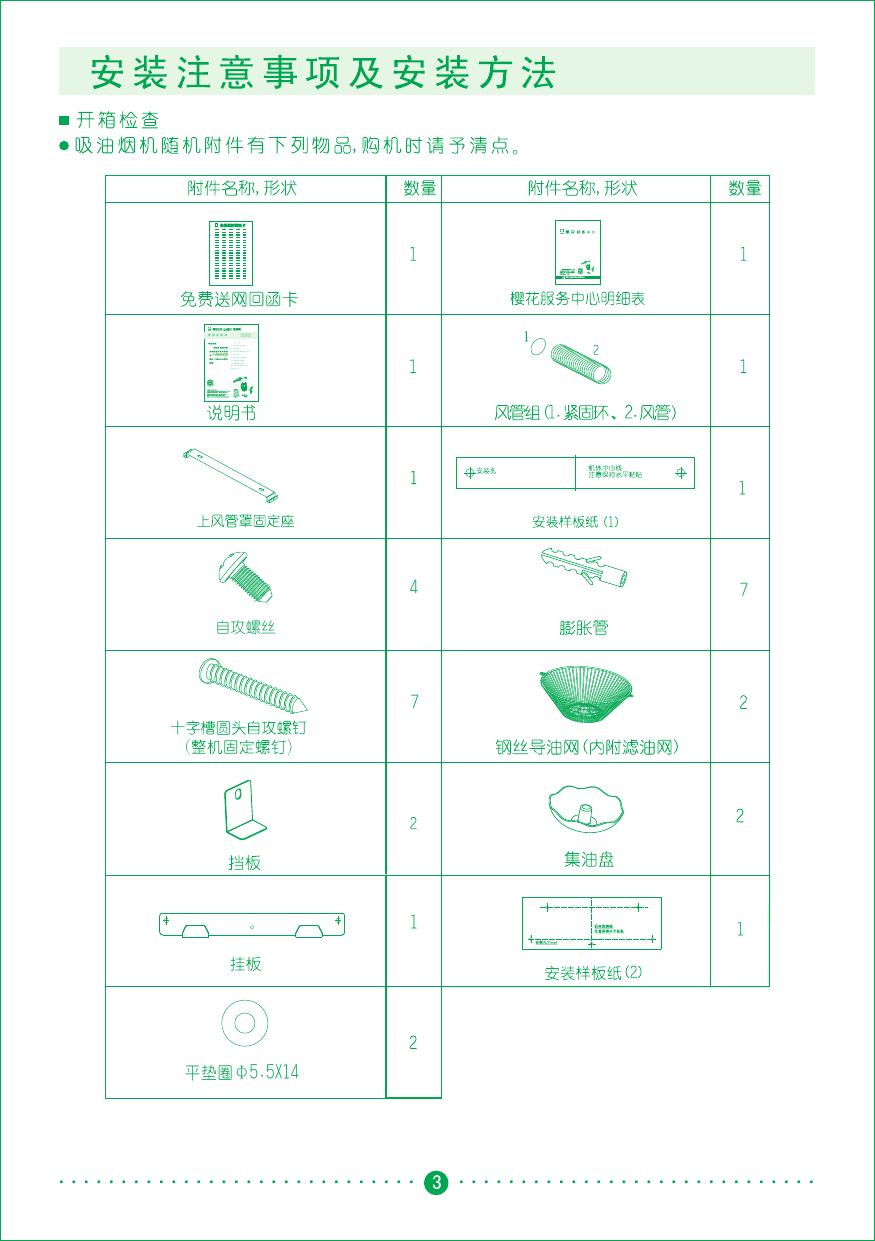

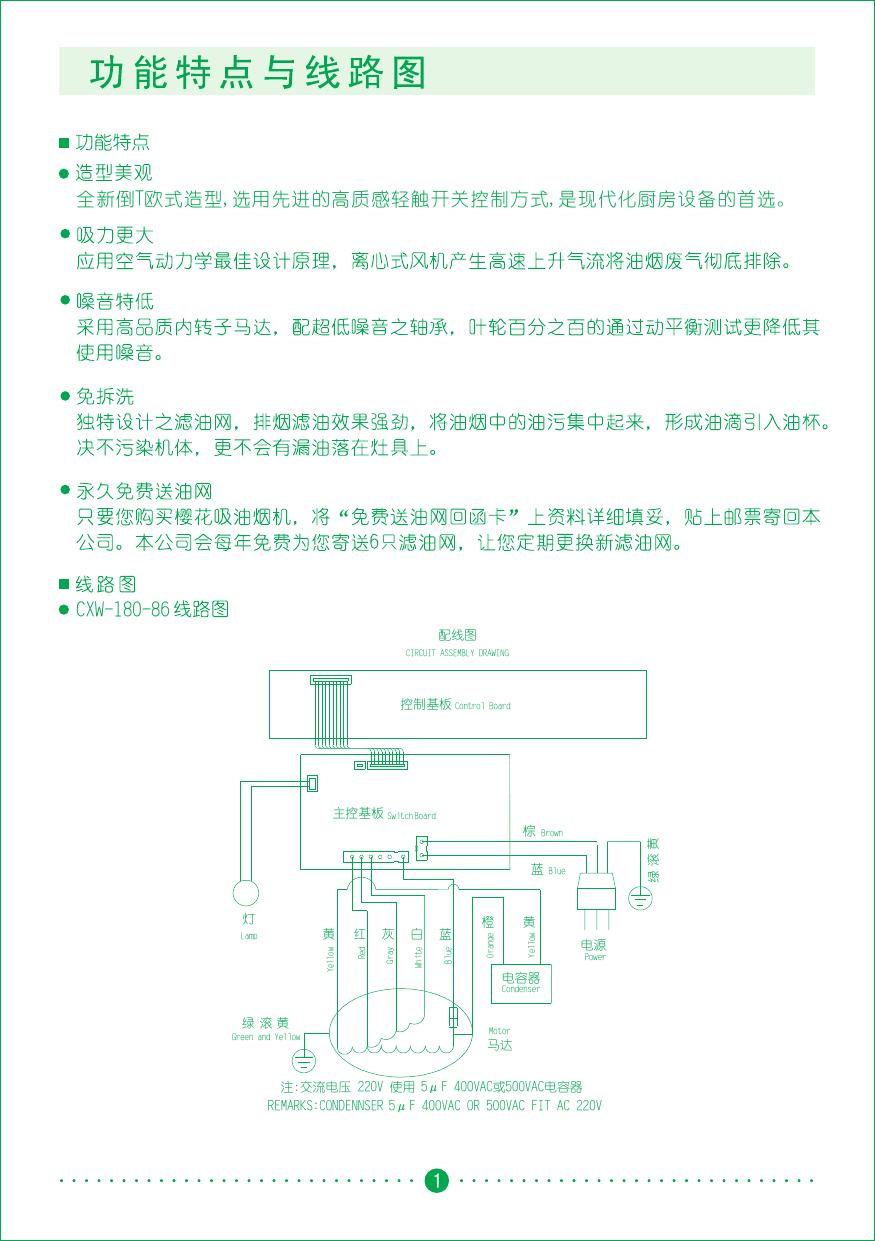

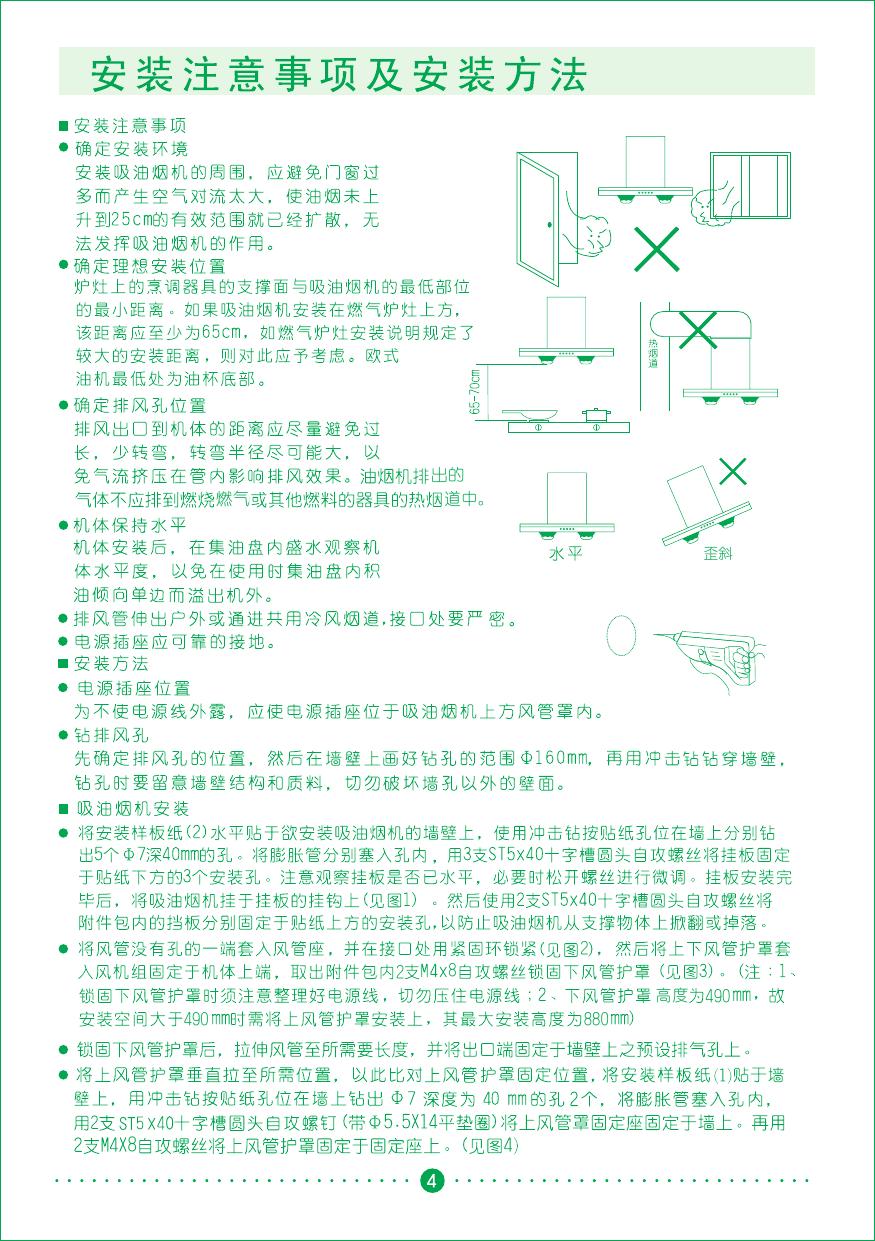

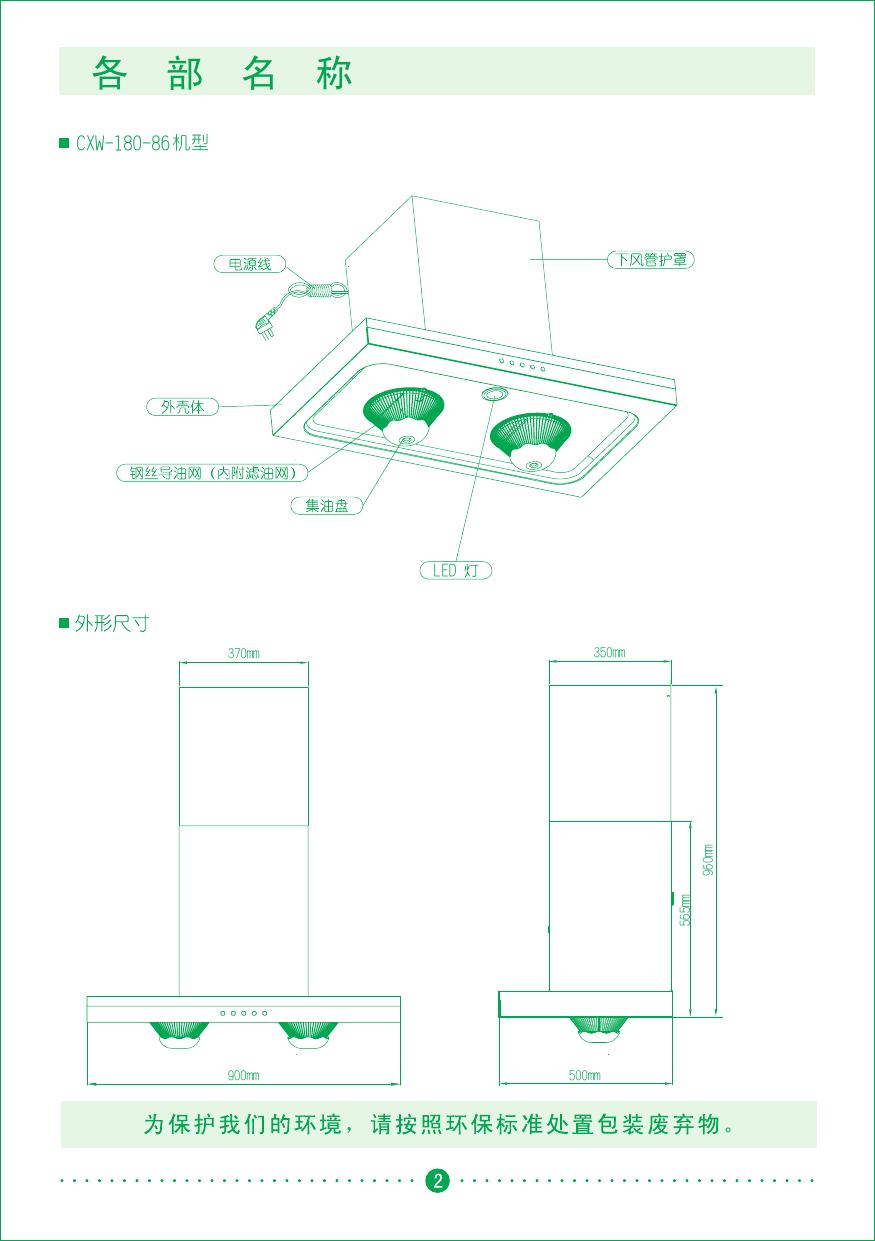

CXW-180-86 (SCR3975SN) 使 用 说 明 书 目 谢谢您购买樱花吸油烟机！ 为了使您能正确使用樱花吸油烟机预防事故发生，安装及 使用前请详细阅读本说明书，并妥善保管以备查阅。 本文所示图片仅供用户参考，请以实际产品为准。 本文所提供的信息可不经事先通知进行修改。 樱花卫厨（中国）股份有限公司对本文内容保留解释权。 录 1 功能特点与线路图 2 各部名称 3 安装注意事项及安装方法 5 使用方法 6 安全使用注意事项 7 日常维护及保养 8 故障判断与处理 9 产品规格与售后服务 10 致用户书 全新倒T欧式造型,选用先进的高质感轻触开关控制方式,是现代化厨房设备的首选。 只 CXW-180-86 配线图 CIRCUIT ASSEMBLY DRAWING 控制基板 Control Board 主控基板 Switch Board Brown 蓝 橙 黄 Yellow 白 Blue Red 灰 Gray 红 White 黄 Yellow 灯 Lamp Orange 蓝 绿滚黄 棕 Blue 电源 Power 电容器 Condenser 绿滚黄 Green and Yellow Motor 马达 注:交流电压 220V 使用 5μ F 400VAC或500VAC电容器 REMARKS:CONDENNSER 5μ F 400VAC OR 500VAC FIT AC 220V 各 部 名 称 CXW-180-86 机型 LED 350mm 565mm 960mm 370mm 900mm 500mm 。 CXW-180-86 (SCR3975SN) 使 用 说 明 书 目 录 1 功能特点与线路图 2 各部名称 3 安装注意事项及安装方法 5 使用方法 6 安全使用注意事项 7 日常维护及保养 8 故障判断与处理 9 产品规格与售后服务 10 致用户书 1 4 7 自攻螺丝 7 圆 1 平垫圈Φ5.5X14 1 与 出的 道中。 燃气 歪斜 2 2 8 高度 490 8 880 490 先 将 中 架 板 入 风 口 上 的 十 字 槽 盘 头 螺 钉M 5 x 1 0拆 下 ， 再 将 钢 丝 导 油 网 一 耳 插 入 中 架 板 后 方 孔 内 ， 另 一 耳 对 准 中 架 板 上 的 螺 孔 ， 用 十 字 槽 盘 头 螺 钉M 5 x 1 0锁 紧 即 可 。 （ 见 图5） 86 按键示意图： 强风速 中风速 弱风速 照明键 开关键 接通电源后，机体会发出一声提示音。轻按“开关”键，吸油烟机直接进入强风速运转，强风速 键上方指示灯亮。按“强/中/弱”三个按键均可直接启动吸油烟机。吸油烟机运转状态下按一次 “开关”键，“开关”键上方红色指示灯开始闪烁，表示延时2分钟后关机。2分钟内再按一下 “开关”键，吸油烟机立即停止运转。 在上电任何状态下，轻按一下“照明”键，照明灯亮；再按一下，照明灯熄灭。 如按下 “开关 ” 键有发出嗡嗡声，而风叶不转时，应立即切断电源，请与当地分公司服 务中心联系。 当烹饪结束后按下“ 开关” 键，可自动延时2分钟关机，以便更彻底排除机内油烟。 ： ; z 断电源拔掉电源插头。 集油盘过热变形。 。 如果电源软线损坏 必须用专用软线或从其制造商或维修部买到的专用组件来更换。 。 板 持 故障判断与处理 若发现油 机 有不正常现象请联络当地分公司服务中心上门维修。维修前请先将电源 插头拔掉，非专业人员严禁对本机拆卸检修 故障现象 故障原因 灯 不 亮 马 达 不 转 灯 亮 而 马 达 不 转 中 架 板 外 缘 漏 油 机 体 震 动 吸 力 不 强 机 体 歪 斜 处 理 方 法 电源线脱落 参考电器配线图将其接上 开关组坏 更换开关组 L E D灯 组 坏 更换LED灯 马达温度超过135 C自动 停机保护 自然冷却后可正常使用 风叶被卡住 排除风叶被卡故障 马达被束紧 更换马达 电容器损坏 更换电容器 在马达处有焦糊味 更换马达 入风口迫紧与流道入风口 密封不佳 拆下中架板，更换入风 口迫紧 马达未锁紧 锁紧马达 风叶受损不平稳,转动时 产生震动 更换风叶 机体悬挂不牢固 紧固机体 机体与炉面的距离太高 参考安装方法调整高度 机体周围门窗过多空气 对流过大 改善环境 挂板处固定机体的螺钉 松动使机体左右歪斜 紧固调整挂板螺钉使其 水平 挂板处悬挂机体的螺钉 松动使机体向前歪斜 紧固调整挂板悬挂螺钉 使其水平 ............................. 8 ............................. 产品规格与售后服务 产品规格 CXW-180-86 免费送油网 作业流程 使用电源 220V/50Hz 回函卡 传动方式 内转子单马达 风管口径 φ160mm 项目 机型 照 明 < 2 W L E D灯 调 速 强、中、弱 风 压 200Pa 风 量 15m 3 /min 最大静压 噪 音 马达额定输入功率 总公司客服 部进行编号， 输入电脑 邮寄油网 280Pa 68dB(A) 180W 整机额定输入功率 182W 常态气味降低度 ≥9 0 % 瞬时气味降低度 ≥5 0 % 油脂分离度 ≥8 0 % 机 体 尺 寸m m (长 × 宽 × 高) 900×500×565 注：1、风量和噪音的实测值与明示值的偏差均符合GB/T17713的规定。 3 2、噪音值为A计权声功率级；风压为风量7m /min时静压。 油机使用满八年， 寄送油网时附寄 调查卡 用户是否回函 否 是 继续免费 寄送油网 满十年后油机仍在 否 使用，用户须每年 电话联系总公司 是 售后服务 若按故障判断与处理方法仍无法解决问题，请 与当地分公司服务中 心联系。 联系内容 继续免费 1 .姓 名 2 .地 址 3 .联 系 电 话 4 .故 障 状 况 5 .机 型 寄送油网 包修事宜 1 .整 机 包 修 期 为 一 年 （ 照 明 灯 除 外 ） 。 从 购 买 免费换网结束 开立发票日起一年内，凭购机发票，进行包修。 2 .下 列 情 况 不 在 包 修 范 围 内 ： A .消 费 者 因 使 用 、 维 护 、 保 管 不 当 造 成 损 坏 的 。 B .非 樱 花 公 司 专 业 维 修 人 员 拆 动 造 成 损 坏 的 。 C .发 票 型 号 与 修 理 产 品 型 号 不 符 或 者 涂 改 的 。 D .因 不 可 抗 拒 力 造 成 损 坏 的 。 永久免费送油网之服务 请立即将“免费送网回函卡”填妥并寄回，公司收到您的回函卡便会寄送第一年份的六 只滤油网，第二年起客户所需之油网，按“免费送油网作业流程”处理。 注 意 ： 请 详 细 填 写 您 的 地 址 ， 姓 名 ， 邮 编 ， 以 确 保 本 公 司 为 您 提 供 的 服 务! 特别申明：若您没有寄回“免费送网回函卡”或未在樱花官方网站登记，您将 无 法 享 受 此 项 服 务! ............................. 9 ............................. 致 用 户 书 亲爱的用户： 您好，非常感谢您选购樱花吸油烟机。 樱花吸油烟机，具有独特的滤油网设计(每台机器都配有高密度特制的锥形滤油网）， 烟被吸上去，油被滤下来，油烟彻底分离，实现了吸油烟机真正的“免拆洗”。 三十年来，樱花公司坚持以满足消费者最大权益为依归，自樱花第一台免拆洗吸油 烟机诞生之日起，就一直开展“油网永久免费送到家”的服务：即用户只要寄回《免费 送网回函卡》，就可以享受樱花公司每年一度为您寄送的6只油网，并直至您的吸油烟机 报废为止。 可是，在我们服务的过程中，发现还是有极少的用户由于对我们的“油网永久免费 送到家”的服务缺乏相应的了解，而未能收到油网。这不仅给用户造成吸油烟机使用上 的困扰，对我们樱花公司也是一个很大的缺憾。为此，我们把用户收不到油网的原因列 出来，敬请广大用户多加注意。并积极配合，以便我们更好、更迅捷地为您服务。 1.用户没有把《免费送网回函卡》寄回我们樱花公司。 在每台吸油烟机上，都贴有一张明信片（《免费送网回函卡》）。您只要按要求准 确、清楚地填写（特别是家庭地址及邮政编码），并寄回，就能享受我们“油网永久免 费送到家”的服务。 2.用户的《免费送网回函卡》遗失了。 有些用户因为搬家、装修等原因而把卡弄丢了。碰到这种问题，请不要着急，您可 以把购物发票的复印件、机器制造号码（在开关的下方）及通讯地址等寄回，同样可以 享受我们“永久免费送油网”的服务。 3.我们寄送给用户的油网被邮局退了回来。 在我们寄给用户的油网中，总是有部分邮件被邮局退了回来，经我们多方调查了解， 造成此现象的主要因素有： 1）逾期退回： 为了保证邮件的安全，确保油网能安全的到达用户手中，我们采用挂号信的形式寄 送油网。在邮政部门投递给用户的过程中，因为用户家中无人或无投递信箱、社区服务 不完善等因素,导致用户未能及时收到油网。而对这部分收件人，一些邮局采用领取通知 单的形式，让收件人在规定期限内到邮局领取，如未领，则视为投递失败而退回发件人。 因此，用户朋友，当您收到邮件领取通知单后，请马上到指定邮局领取，以维护您的权 益。 2）地址不详： 有些用户对自己所在家庭住址，书写得过于简单，邮政编码也不够具体，造成邮局 投递不便。 3）查无此人： 多数是由于用户地址变更或新地址未通邮等原因造成。用户朋友，当您的通讯地址 有变更时，请及时告知我们。对于新地址还未通邮的用户，可暂先使用亲友的地址。 亲爱的用户，您购买我们樱花吸油烟机，就是对我们樱花公司最大的支持与厚爱。 不论什么原因，对每一个油网退件的用户，我们都将重新确认通讯地址，并再次寄出油 网。目的只有一个，保证我们的用户百分之百都能收到寄送的油网，都能享受我们“油 网永久免费送到家”的特色服务。让我们共同携手为不断提升生活品质而努力以赴。 顺祝您全家 身体健康 樱花卫厨（中国）股份有限公司 ............................. 10 ............................. 2012年12月10日出版
