永林EDX-F04四回路日光灯调光器使用手册
永林EDX-F04四回路日光灯调光器使用手册

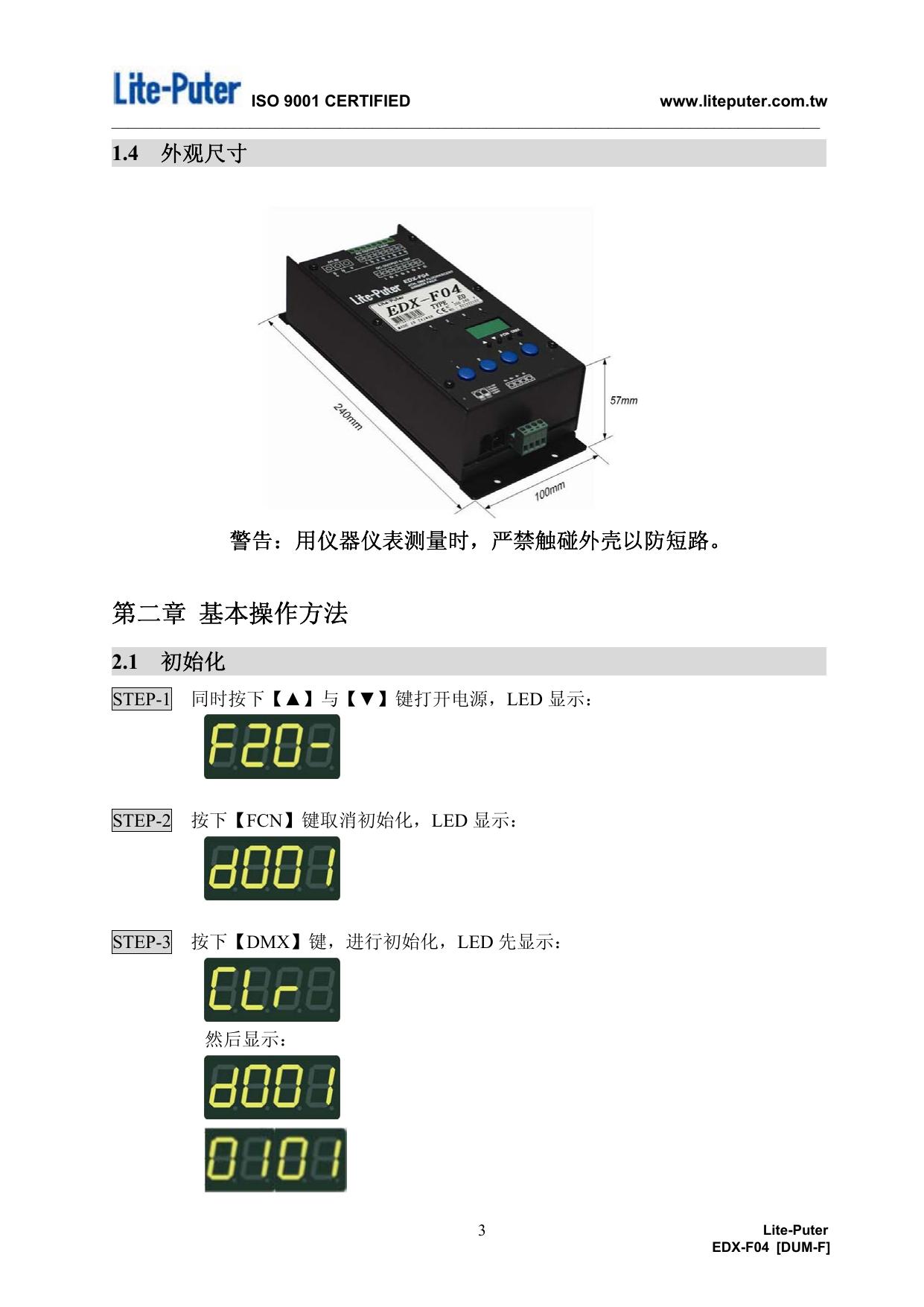

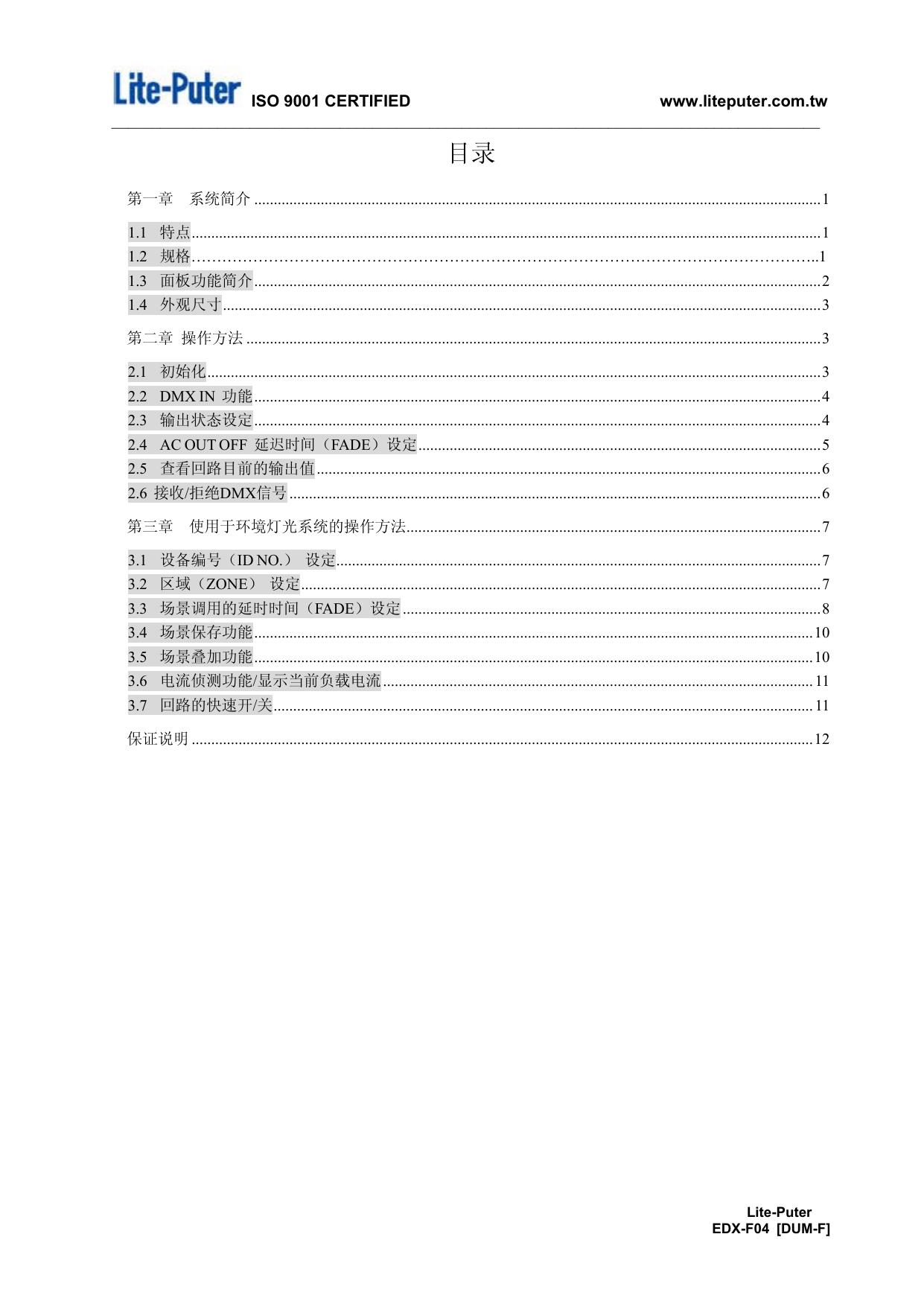

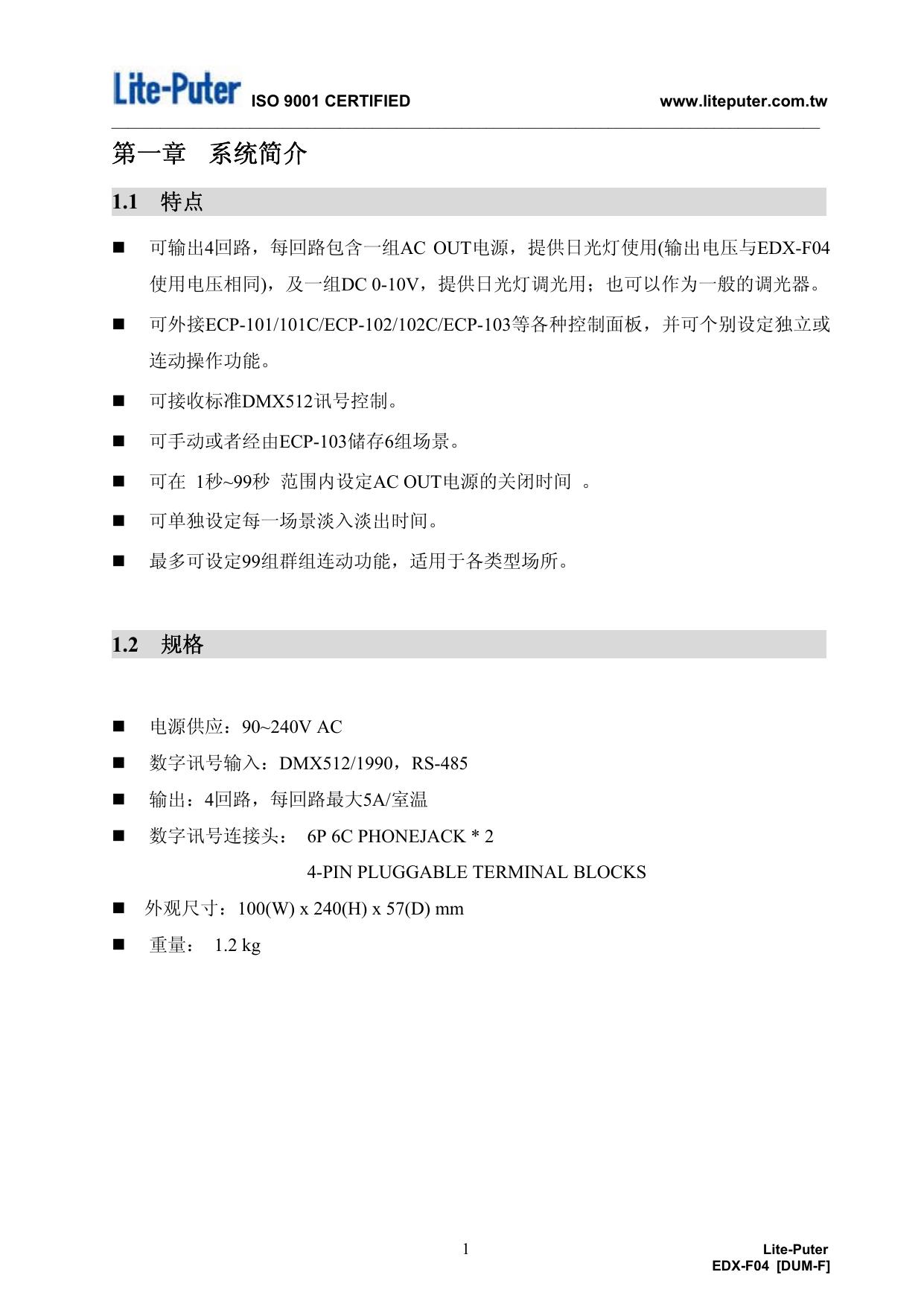

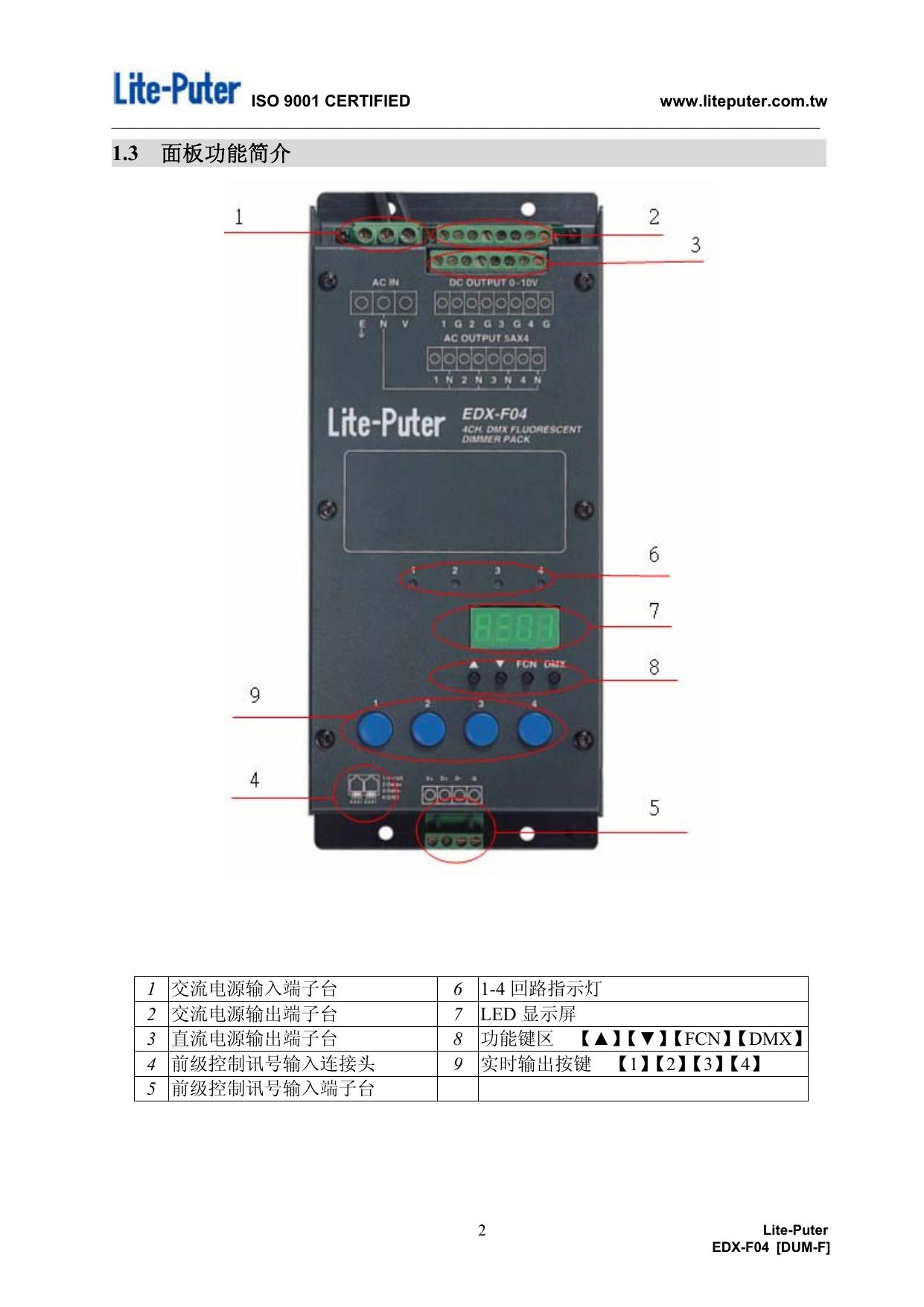

ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ EDX-F04 环境灯光控制系统 四回路日光灯调光器 【使用手册】 永林电子(上海)有限公司 网址:www.liteputer.com.tw E-mail:sales_china@liteputer.com.tw EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 目录 第一章 系统简介 .................................................................................................................................................1 1.1 特点.................................................................................................................................................................1 1.2 规格…………………………………………………………………………………………………………..1 1.3 面板功能简介.................................................................................................................................................2 1.4 外观尺寸.........................................................................................................................................................3 第二章 操作方法 ...................................................................................................................................................3 2.1 初始化.............................................................................................................................................................3 2.2 DMX IN 功能.................................................................................................................................................4 2.3 输出状态设定.................................................................................................................................................4 2.4 AC OUT OFF 延迟时间（FADE）设定.......................................................................................................5 2.5 查看回路目前的输出值 .................................................................................................................................6 2.6 接收/拒绝DMX信号 ........................................................................................................................................6 第三章 使用于环境灯光系统的操作方法..........................................................................................................7 3.1 设备编号（ID NO.） 设定............................................................................................................................7 3.2 区域（ZONE） 设定.....................................................................................................................................7 3.3 场景调用的延时时间（FADE）设定 ...........................................................................................................8 3.4 场景保存功能...............................................................................................................................................10 3.5 场景叠加功能...............................................................................................................................................10 3.6 电流侦测功能/显示当前负载电流 .............................................................................................................. 11 3.7 回路的快速开/关.......................................................................................................................................... 11 保证说明 ...............................................................................................................................................................12 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 第一章 系统简介 1.1 特点 可输出4回路，每回路包含一组AC OUT电源，提供日光灯使用(输出电压与EDX-F04 使用电压相同)，及一组DC 0-10V，提供日光灯调光用；也可以作为一般的调光器。 可外接ECP-101/101C/ECP-102/102C/ECP-103等各种控制面板，并可个别设定独立或 连动操作功能。 可接收标准DMX512讯号控制。 可手动或者经由ECP-103储存6组场景。 可在 1秒~99秒 范围内设定AC OUT电源的关闭时间 。 可单独设定每一场景淡入淡出时间。 最多可设定99组群组连动功能，适用于各类型场所。 1.2 规格 电源供应：90~240V AC 数字讯号输入：DMX512/1990，RS-485 输出：4回路，每回路最大5A/室温 数字讯号连接头： 6P 6C PHONEJACK * 2 4-PIN PLUGGABLE TERMINAL BLOCKS 外观尺寸：100(W) x 240(H) x 57(D) mm 重量： 1.2 kg 1 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 面板功能简介 1.3 1 2 3 4 5 交流电源输入端子台 交流电源输出端子台 直流电源输出端子台 前级控制讯号输入连接头 前级控制讯号输入端子台 6 7 8 9 1-4 回路指示灯 LED 显示屏 功能键区 【▲】【▼】【FCN】【DMX】 实时输出按键 【1】【2】【3】【4】 2 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 1.4 外观尺寸 警告：用仪器仪表测量时，严禁触碰外壳以防短路。 第二章 基本操作方法 2.1 初始化 STEP-1 同时按下【▲】与【▼】键打开电源，LED 显示： STEP-2 按下【FCN】键取消初始化，LED 显示： STEP-3 按下【DMX】键，进行初始化，LED 先显示： 然后显示： 3 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 2.2 DMX IN 功能 STEP-1 在 DMX IN 的状态下，在按下【DMX】的同时再按下【▲】或【▼】键，可调 整 DMX IN 起始回路，如按下【▲】，LED 显示： 在 DMX IN 状态下第 1 位的 DOT 灯闪耀，表示有 DMX 信号进入。 2.3 输出状态设定 EDX-F04 除了可以推动 DC 调光型日光灯外，也可以搭配一般调光或非调光灯具使 用，只要经由输出状态设定后，即可转换为不同功能的调光器。 STEP-1 长按【FCN】键，直到LED 显示： AL：代表所有回路 F ：代表日光灯使用 STEP-2 此时按下【▲】或【▼】键可设定所有回路的输出状态 S ：代表一般非调光 ( SWITCH ) 使用 d ：代表一般调光 ( DIMMER ) 使用 STEP-3 如果想个别设定回路的输出状态，则按下【FCN】键选择回路，再按下【▲】或 【▼】键选择输出状态即可。 1、当某回路设为 SWITCH 时，输入讯号低于 20%关闭，高于 50%打开。 2、当某回路设定为日光灯使用时，DC OUTPUT 输出 DC 0V ~ 10V，AC OUTPUT 输出则为 ON 与 OFF，当输入讯号高于 10% (1AH) AC OUTPUT 打开。 4 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 2.4 AC OUT OFF 延迟时间（Fade）设定 STEP-1 按下【FCN】键，LED 显示： 01：代表 AC OUT OFF 延时时间设定为 1s。 当输出高于 10% (1AH) AC OUT 打开。 当输出低于 8% (13H) 达到指定的延时时间 AC OUT 关闭。 STEP-2 显示： 按下【▲】或【▼】键可调整 AC OUT OFF 的延时时间，如按下【▲】键，LED 这时 AC OUT OFF 延时时间被设定为 2s。 显示与延迟时间对应表 A.o.00 A.o.01 A.o.02 A.o.03 A.o.04 A.o.05 A.o.06 A.o.07 A.o.08 A.o.09 立即 1秒 2秒 3秒 4秒 5秒 6秒 7秒 8秒 9秒 A.o.10 A.o.11 A.o.12 A.o.13 A.o.14 A.o.15 A.o.16 A.o.17 A.o.18 A.o.19 10 秒 11 秒 12 秒 13 秒 14 秒 15 秒 16 秒 17 秒 18 秒 19 秒 A.o.20 A.o.21 A.o.22 A.o.23 A.o.24 A.o.25 A.o.26 A.o.27 A.o.28 A.o.29 20 秒 21 秒 22 秒 23 秒 24 秒 25 秒 26 秒 27 秒 28 秒 29 秒 A.o.30 A.o.31 A.o.32 A.o.33 A.o.34 A.o.35 A.o.36 A.o.37 A.o.38 A.o.39 30 秒 31 秒 32 秒 33 秒 34 秒 35 秒 36 秒 37 秒 38 秒 39 秒 A.o.40 A.o.41 A.o.42 A.o.43 A.o.44 A.o.45 A.o.46 A.o.47 A.o.48 A.o.49 40 秒 41 秒 42 秒 43 秒 44 秒 45 秒 46 秒 47 秒 48 秒 49 秒 A.o.50 A.o.51 A.o.52 A.o.53 A.o.54 A.o.55 A.o.56 A.o.57 A.o.58 A.o.59 50 秒 51 秒 52 秒 53 秒 54 秒 55 秒 56 秒 57 秒 58 秒 59 秒 A.o.60 A.o.61 A.o.62 A.o.63 A.o.64 A.o.65 A.o.66 A.o.67 A.o.68 A.o.69 60 秒 61 秒 62 秒 63 秒 64 秒 65 秒 66 秒 67 秒 68 秒 69 秒 A.o.70 A.o.71 A.o.72 A.o.73 A.o.74 A.o.75 A.o.76 A.o.77 A.o.78 A.o.79 70 秒 71 秒 72 秒 73 秒 74 秒 75 秒 76 秒 77 秒 78 秒 79 秒 A.o.80 A.o.81 A.o.82 A.o.83 A.o.84 A.o.85 A.o.86 A.o.87 A.o.88 A.o.89 80 秒 81 秒 82 秒 83 秒 84 秒 85 秒 86 秒 87 秒 88 秒 89 秒 A.o.90 A.o.91 A.o.92 A.o.93 A.o.94 A.o.95 A.o.96 A.o.97 A.o.98 A.o.99 90 秒 91 秒 92 秒 93 秒 94 秒 95 秒 96 秒 97 秒 98 秒 99 秒 5 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 2.5 查看回路目前的输出值 STEP-1 在主界面下按下【▲】或【▼】键，LED 显示： EDX-F04 进入 DMX IN 变动回路自动侦测功能，且回路 1 当前输出为 37%的调 光值。 STEP-2 当 DMX IN 的当前第 2 回路有变化时，EDX-F04 会自动切换到该回路的显示： STEP-3 如您希望查看固定回路的输出值，可再次按下【▲】或【▼】键，切换到需显 示的固定回路，如选择回路 3，LED 显示： 此后 DMX IN 变动回路自动侦测功能被关闭。 2.6 接收/拒绝DMX信号 STEP-1 在主界面下按住【FCN】键不放直到 LED 显示： d-OF 表示设备接收 DMX 信号。 STEP-2 此时按下【▲】键切换到拒绝 DMX 信号，则 LED 显示： d-ON 表示设备不接受 DMX 信号。（如再想切换到 D-OF，请按【▼】） 6 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 第三章 3.1 使用于环境灯光系统的操作方法 设备编号（ID NO.）设定 搭配环境灯光系统使用时，需设定 ID NO.与 ZONE 才可以正常使用，EDX-F04 的 ID NO. 在出厂默认值为 001，单机使用时不需调整 ID NO.，如果有多台串接使用时，需调整成 不同的 ID NO.，方可使系统正常工作。 STEP-1 在任何状态下，长按【FCN】键不放，直到 LED 显示： STEP-2 此时按【▲】或【▼】键调整 ID NO.，调整完成后按下【DMX】键，LED 显示 回到 DMX 的起始地址的状态。 3.2 区域（ZONE）设定 STEP-1 在主界面下，长按【FCN】键不放直到 LED 显示： 这时您会发现后 2 位的 01 在闪烁，后 2 位数字代表 DASH ZONE。 STEP-2：按下【▲】或【▼】键修改 DASH ZONE，如按下【▲】，LED 显示： STEP-3：按下【FCN】键可切换到 MASTER ZONE 的调整，LED 显示： 这时您会发现前 2 位的 01 在闪烁。 STEP-4：同样按下【▲】或【▼】键，可修改 MASTER ZON，如按下【▲】, LED 显示： EDX-F04 要运用于环境灯光系统中则须设定 ZONE，如果只是用于一般 DMX 输入讯号时则可以忽略。 7 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 3.3 场景调用的延时时间（Fade）设定 STEP-1 在 AC OUT OFF 延时时间设定功能状态下，长按【FCN】键不放直到 LED 显示： 场景 延时时间 0 F 0.1 为 OFF SC 调用的延时时间为 0.1s。 第一个数值代表场景：0-OFF SC，1-SC1，2-SC2，3-SC3，4-SC4，5-SC5，6-SC6。 0.1 代表调用场景的 FADE 时间。 STEP-2 按下【FCN】键可调整需修改的场景，如在 0 F 0.1 的状态下按下【FCN】键， LED 显示： 此时可设定场景 1 的 FADE 时间。 STEP-3：按下【▲】或【▼】键，可调整 FADE 时间。如按下【▲】键，LED 显示： 场景的储存与呼叫，可经由 ECP 系列控制面板设定。 ECP 系列控制 EDX-F04 方法请见 ECP 系列操作说明。 8 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 显示与 FADE 时间对应表 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0.1 秒 0.2 秒 0.3 秒 0.4 秒 0.5 秒 0.6 秒 0.7 秒 0.8 秒 0.9 秒 1秒 2 3 4 5 6 7 8 9 10 12 2秒 3秒 4秒 5秒 6秒 7秒 8秒 9秒 10 秒 12 秒 14 16 18 20 25 30 35 40 45 50 14 秒 16 秒 18 秒 20 秒 25 秒 30 秒 35 秒 40 秒 45 秒 50 秒 55 1﹒ 2﹒ 3﹒ 4﹒ 5﹒ 6﹒ 7﹒ 8﹒ 9﹒ 55 秒 1分 2分 3分 4分 5分 6分 7分 8分 9分 10 ﹒ 11 ﹒ 12 ﹒ 13 ﹒ 14 ﹒ 15 ﹒ 16 ﹒ 17 ﹒ 18 ﹒ 19 ﹒ 10 分 11 分 12 分 13 分 14 分 15 分 16 分 17 分 18 分 19 分 20 ﹒ 21 ﹒ 22 ﹒ 23 ﹒ 24 ﹒ 25 ﹒ 26 ﹒ 27 ﹒ 28 ﹒ 29 ﹒ 20 分 21 分 22 分 23 分 24 分 25 分 26 分 27 分 28 分 29 分 30 ﹒ 31 ﹒ 32 ﹒ 33 ﹒ 34 ﹒ 35 ﹒ 36 ﹒ 37 ﹒ 38 ﹒ 39 ﹒ 30 分 31 分 32 分 33 分 34 分 35 分 36 分 37 分 38 分 39 分 40 ﹒ 41 ﹒ 42 ﹒ 43 ﹒ 44 ﹒ 45 ﹒ 46 ﹒ 47 ﹒ 48 ﹒ 49 ﹒ 40 分 41 分 42 分 43 分 44 分 45 分 46 分 47 分 48 分 49 分 50 ﹒ 51 ﹒ 52 ﹒ 53 ﹒ 54 ﹒ 55 ﹒ 56 ﹒ 57 ﹒ 58 ﹒ 59 ﹒ 50 分 51 分 52 分 53 分 54 分 55 分 56 分 57 分 58 分 59 分 60 ﹒ 61 ﹒ 62 ﹒ 63 ﹒ 64 ﹒ 65 ﹒ 66 ﹒ 67 ﹒ 68 ﹒ 69 ﹒ 60 分 61 分 62 分 63 分 64 分 65 分 66 分 67 分 68 分 69 分 70 ﹒ 71 ﹒ 72 ﹒ 73 ﹒ 74 ﹒ 75 ﹒ 76 ﹒ 77 ﹒ 78 ﹒ 79 ﹒ 70 分 71 分 72 分 73 分 74 分 75 分 76 分 77 分 78 分 79 分 80 ﹒ 81 ﹒ 82 ﹒ 83 ﹒ 84 ﹒ 85 ﹒ 86 ﹒ 87 ﹒ 88 ﹒ 89 ﹒ 80 分 81 分 82 分 83 分 84 分 85 分 86 分 87 分 88 分 89 分 90 ﹒ 91 ﹒ 92 ﹒ 93 ﹒ 94 ﹒ 95 ﹒ 96 ﹒ 97 ﹒ 98 ﹒ 99 ﹒ 90 分 91 分 92 分 93 分 94 分 95 分 96 分 97 分 98 分 99 分 9 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 3.4 场景保存功能 STEP-1 用任意一DMX前级设备，编辑出所要的场景效果，断开DMX信号。 STEP-2 按住【DMX】键，再按下按键【1】，即可把当前输出保存到 场景1, LED 显示： 其他场景保存方法： SCENE 2 Æ 【DMX】+【2】 SCENE 3 Æ 【DMX】+【3】 SCENE 4 Æ 【DMX】+【4】 SCENE 5 Æ 【DMX】+【FCN】+【1】 SCENE 6 Æ 【DMX】+【FCN】+【2】 3.5 场景叠加功能 在一般情况下（即场景叠加关闭状态下），用户呼叫一个场景后，前一个场景将被直 接替代。此处的场景叠加功能就是将第5，6 场景的输出叠加到其他场景的输出上，即前 一个场景不会被直接替代， 而是呈现几个场景叠加之后的输出效果。 如果用户先呼叫第1 到4 中的任意一个场景，然后再呼叫第5，第6 场景的任一个或 两个都呼叫，后者的输出会叠加到前者的输出上，即用户可以看到2 个或3 个场景叠加之 后的输出效果。如果前后两个场景包含相同的回路，该回路会输出所在场景中调光值较高 回路的效果。 例如： 将场景5 叠加到场景4 上。 1. 如果场景4 的第一个回路调光值为40%,场景5 的第一个回路调光值为20%, 场景叠 加后第一回路的将以40% 的调光值输出。 2. 如果场景4 的第一个回路调光值为40%,场景5 的第一个回路调光值为85%, 场景叠 加后第一回路的将以85% 的调光值输出。 STEP-1 在主界面下, 按住【FCN】不放直到LED显示。 或者 ON为叠加功能开启 OF为叠加功能关闭 10 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ STEP-2 按【▲】或者【▼】键切换场景叠加功能开或者关，设定完成后，按【DMX】 键保存设定并退出。 3.6 电流侦测功能/显示当前负载电流 STEP-1 在主界面下按住【FCN】直到LED显示： 0.0表示当前负载电流为 0 A. 因为F04II最大输出20A电流，所以当输出电流超出22A时设备将自行控制输出 电流，直至降到20A 以下，当侦测到输出电流超过30A时，则自动保护，瞬间 关闭输出。 3.7 回路的快速开/关 在无 DMX 信号输入时，按面板上的按键【1】~按键【4】进行 4 个回路的快速开与关。 压下一次按键，则对应的回路全部输出，再次压下，则会关闭输出。 11 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 保证说明 我公司保证履行以下承诺： 1、 我公司只对 EDX-F04 设备本身负责。 2、 在销售之日起，一年内免费保修任何 Lite-Puter 的由于工艺、材料等 原因引起的故障产品。 3、 我们不提供上门服务。如果 Lite-Puter 设备出现故障,请将设备送至我 分公司或台北总公司。 *** 特殊说明 *** 由于滥用、错用、不小心（碰撞或不适当安装）或不可抗因素造成的故障不 在以上服务范围之内。 变更记录 版本 E F 说明 增加警告说明 增加功能 2.6，3.5，3.6，3.7 发行时间：2010 年 3 月 12 Lite-Puter EDX-F04 [DUM-F] ISO 9001 CERTIFIED www.liteputer.com.tw _______________________________________________________________________________________ 台湾总公司： 咏真实业股份有限公司 地址：台北县汐止市大同路三段 196 号 9 楼 邮编：22103 电话：+886-2-86472828 传真：+886-2-86472727 网址：www.liteputer.com.tw 邮箱：sales@liteputer.com.tw 上海分公司： 永林电子（上海）有限公司 地址：上海市闵行区虹梅南路 3509 弄 298 号 B5 楼 邮编：201108 电话：+86-21-54408210 传真：+86-21-64978079 上海销售中心（漕河泾办公室）： 地址：上海市徐汇区田林路 487 号宝石大厦 701 室 邮编：201103 电话：+86-21-33674316/33674850 传真：+86-21-33674013 网址：www.liteputer.com.cn 邮箱：sales_china@liteputer.com.tw 13 Lite-Puter EDX-F04 [DUM-F]
