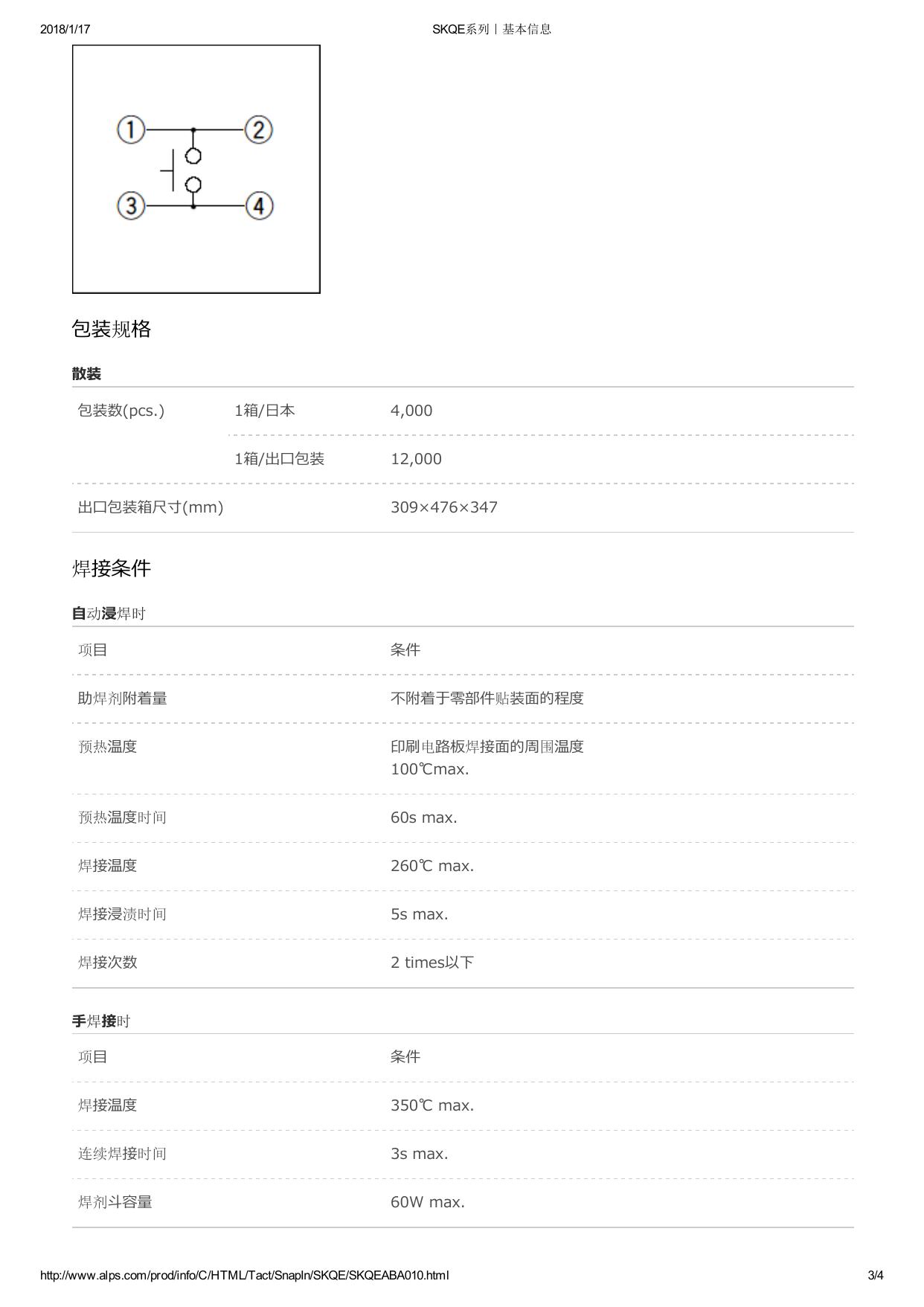

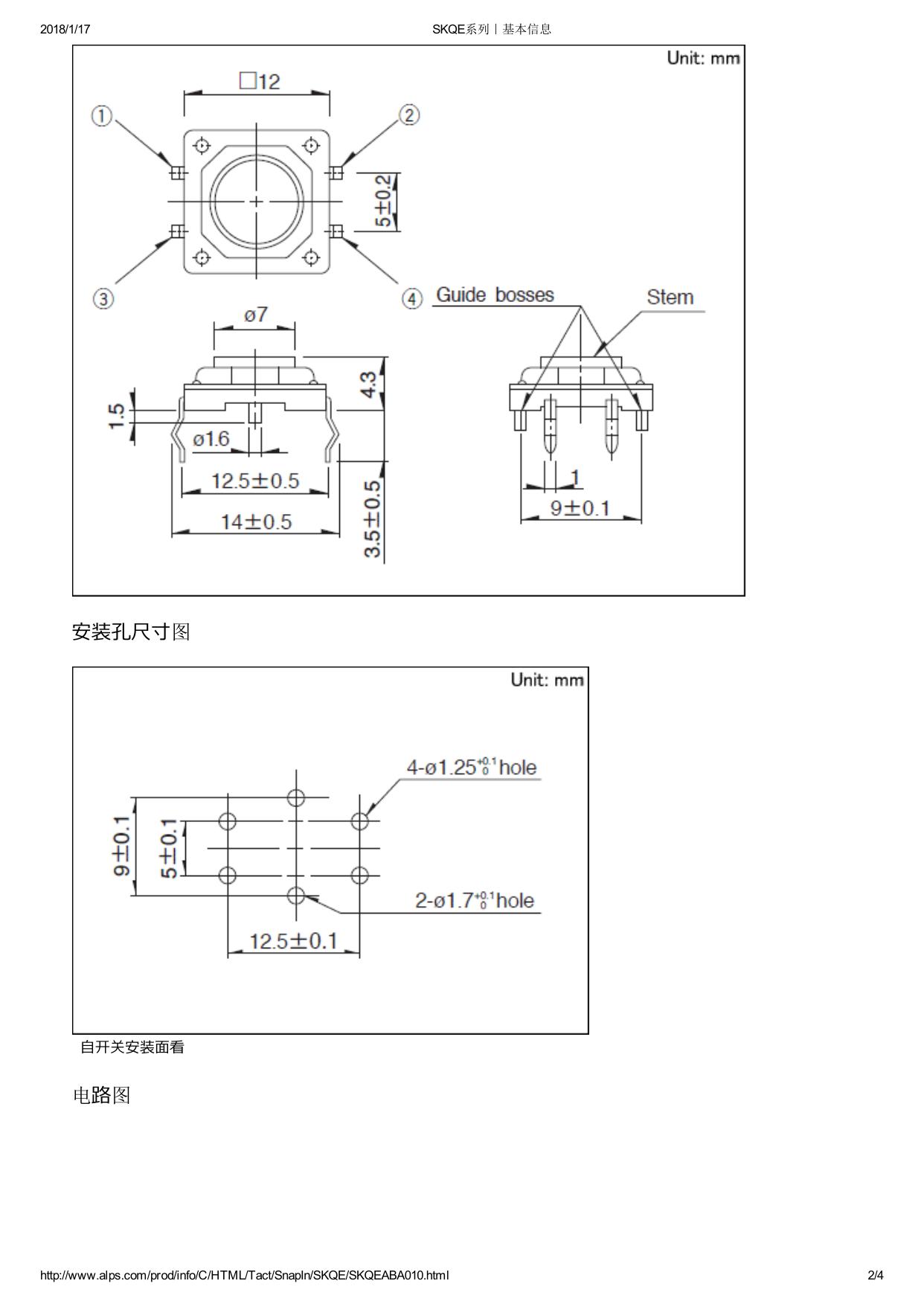

2018/1/17 SKQE系列｜基本信息 12mm方型长寿命型(按入式) SKQE系列 型 按入 动作力 1.57N 操作方向 Top push 行程 0.3mm 操作寿命 (5mA 5V DC) 10,000,000 cycles 初期接触电阻 100mΩ max. 按钮颜色 Dark gray 按钮 Flat stem 系列 Sharp feeling type 使用温度范围 ‒40℃ to +90℃ 最大额定 50mA 12V DC 最小额定 10µA 1V DC 绝缘电阻 100MΩ min. 100V DC for 1min. 耐电压 250V AC for 1 min. 耐久性能 耐振性能 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小时 耐环境性能 耐寒性能 ‒40±2℃ for 96h 耐热性能 90±2℃ for 96h 耐湿性能 60±2℃, 90 to 95%RH for 96h 日本 1,000 出口 1,000 电性能 最小订货单位(pcs.)   外形图 http://www.alps.com/prod/info/C/HTML/Tact/SnapIn/SKQE/SKQEABA010.html 1/4 2018/1/17 SKQE系列｜基本信息 安装孔尺寸图   自开关安装面看 电路图 http://www.alps.com/prod/info/C/HTML/Tact/SnapIn/SKQE/SKQEABA010.html 2/4 2018/1/17 SKQE系列｜基本信息 包装规格 散装 包装数(pcs.) 出口包装箱尺寸(mm) 1箱/日本 4,000 1箱/出口包装 12,000 309×476×347 焊接条件 自动浸焊时 项目 条件 助焊剂附着量 不附着于零部件贴装面的程度 预热温度 印刷电路板焊接面的周围温度 100℃max. 预热温度时间 60s max. 焊接温度 260℃ max. 焊接浸渍时间 5s max. 焊接次数 2 times以下 手焊接时 项目 条件 焊接温度 350℃ max. 连续焊接时间 3s max. 焊剂斗容量 60W max. http://www.alps.com/prod/info/C/HTML/Tact/SnapIn/SKQE/SKQEABA010.html 3/4 2018/1/17 SKQE系列｜基本信息 1. 考虑清洗触摸开关时，请协商。 2. 请不要从触摸开关上面浸入助焊剂。 3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。 4. 进行第2次焊接时，应在开关回复到常温之后进行。 5. 请使用比重为0.81以上的助焊剂（田村化研（株）EC‒19S‒8 同等品）。 表示本系列共通的注释。 1.  本产品目录中产品的颜色，与实物的颜色有所差异。 2.  请使用1.6mm板厚的印刷电路板。 3.  请以最小订购单位的N(整数）倍来订货。 4.  汽车用时，请进行洽谈。 http://www.alps.com/prod/info/C/HTML/Tact/SnapIn/SKQE/SKQEABA010.html 4/4
