正弦 SINE320-1R5 变频器说明书

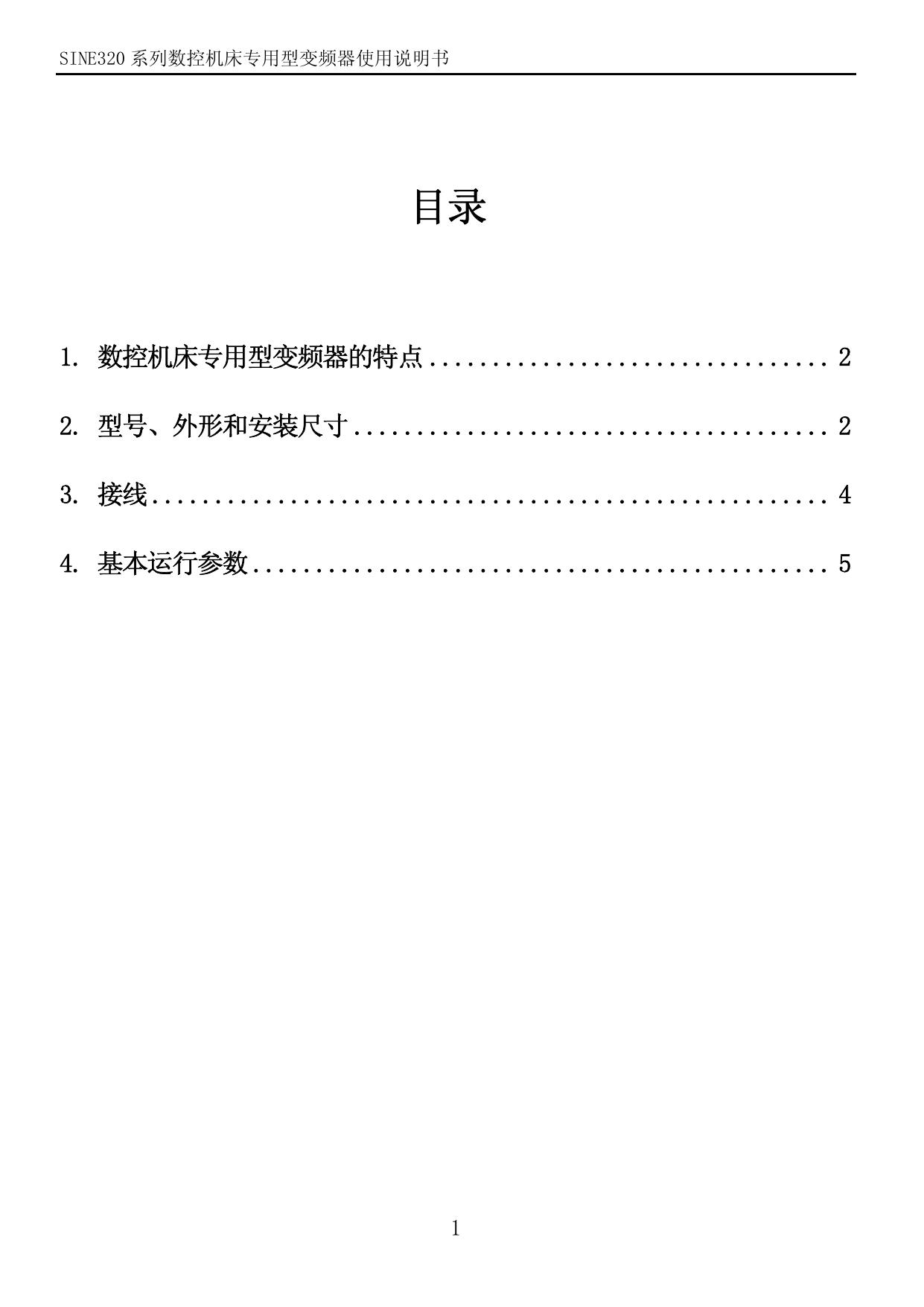

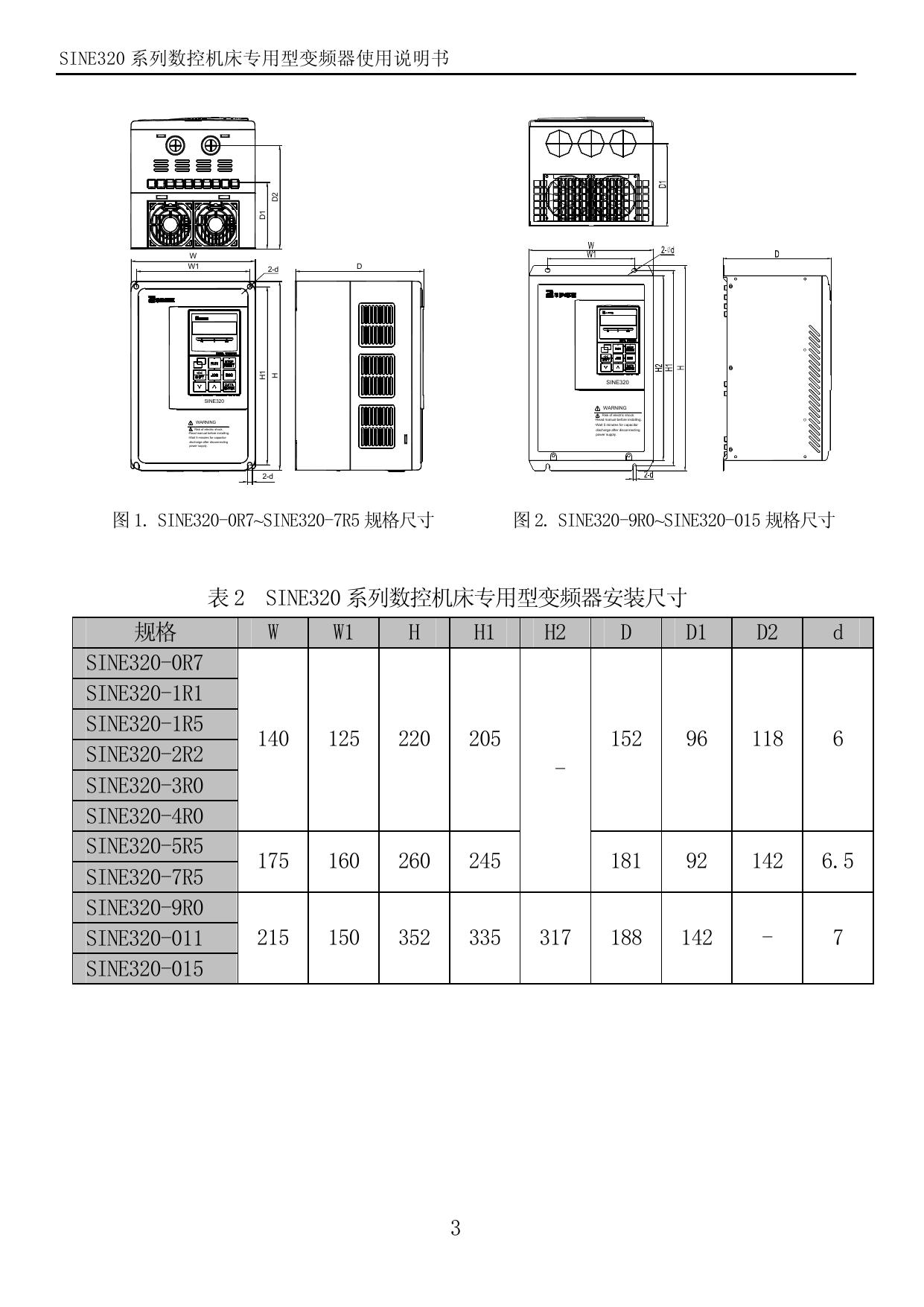

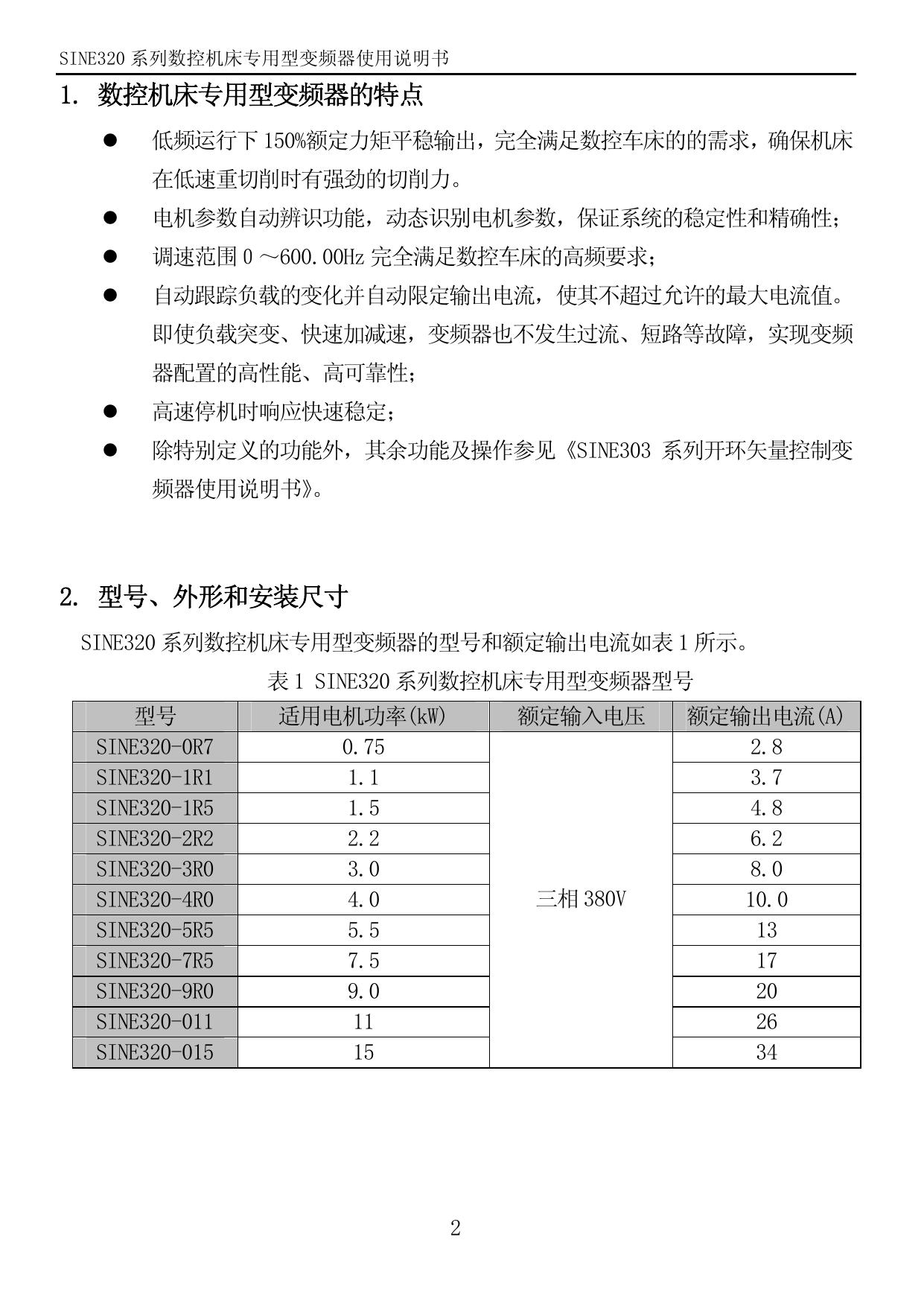

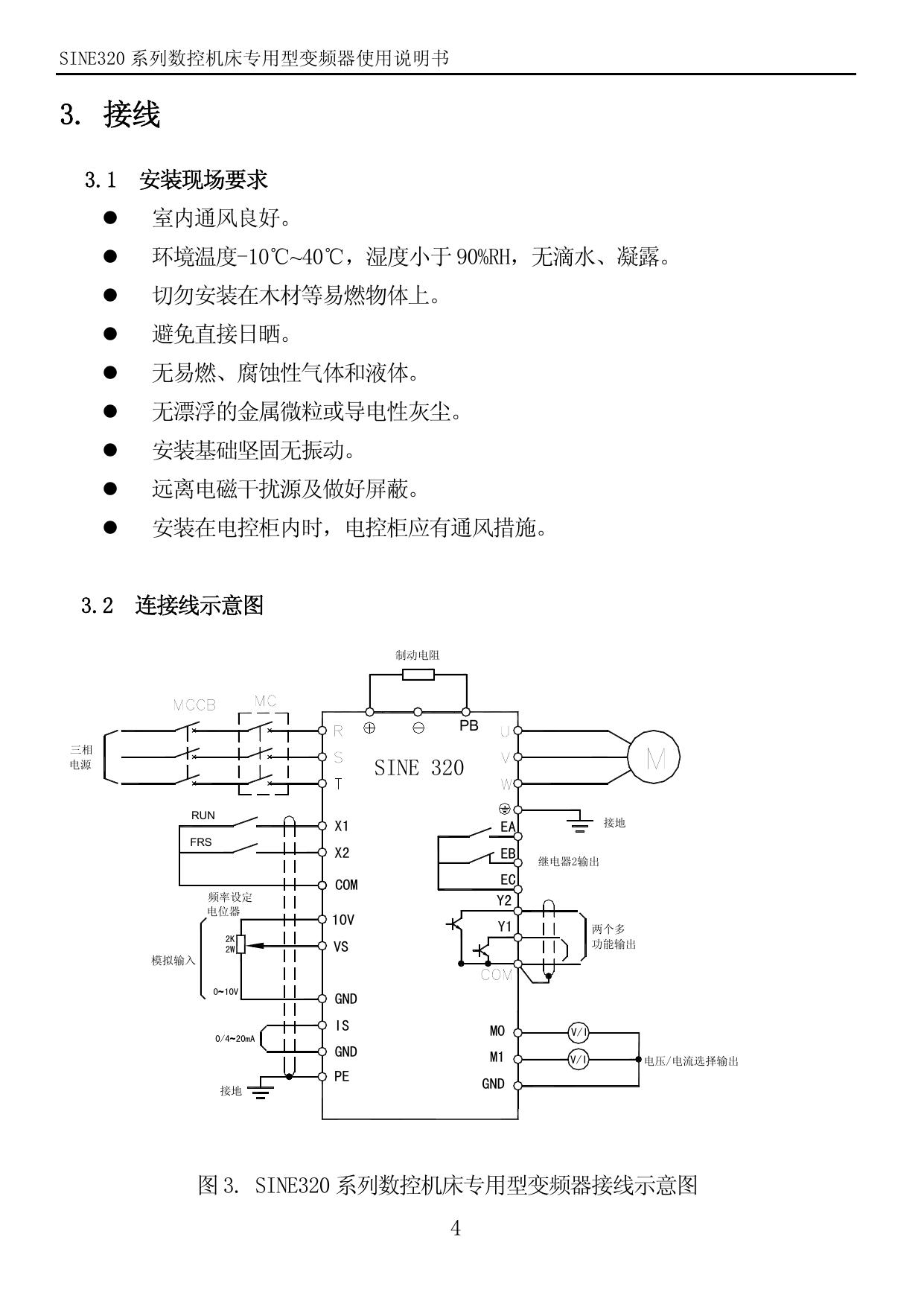

SINE320 系列数控机床专用变频器 0. 75~15kW 使用说明书 SINE320 系列数控机床专用型变频器使用说明书 目录 1. 数控机床专用型变频器的特点 ................................ 2 2. 型号、外形和安装尺寸 ...................................... 2 3. 接线 ...................................................... 4 4. 基本运行参数 .............................................. 5 1 SINE320 系列数控机床专用型变频器使用说明书 1. 数控机床专用型变频器的特点 低频运行下 150%额定力矩平稳输出，完全满足数控车床的的需求，确保机床 在低速重切削时有强劲的切削力。 电机参数自动辨识功能，动态识别电机参数，保证系统的稳定性和精确性； 调速范围０～600.00Hz 完全满足数控车床的高频要求； 自动跟踪负载的变化并自动限定输出电流，使其不超过允许的最大电流值。 即使负载突变、快速加减速，变频器也不发生过流、短路等故障，实现变频 器配置的高性能、高可靠性； 高速停机时响应快速稳定； 除特别定义的功能外，其余功能及操作参见《SINE303 系列开环矢量控制变 频器使用说明书》 。 2. 型号、外形和安装尺寸 SINE320 系列数控机床专用型变频器的型号和额定输出电流如表 1 所示。 表 1 SINE320 系列数控机床专用型变频器型号 型号 SINE320-0R7 SINE320-1R1 SINE320-1R5 SINE320-2R2 SINE320-3R0 SINE320-4R0 SINE320-5R5 SINE320-7R5 SINE320-9R0 SINE320-011 SINE320-015 适用电机功率(kW) 0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 9.0 11 15 额定输入电压 三相 380V 2 额定输出电流(A) 2.8 3.7 4.8 6.2 8.0 10.0 13 17 20 26 34 D1 D2 SINE320 系列数控机床专用型变频器使用说明书 W W1 D H H1 2-d SINE320 SINE320 WARNING Risk of electric shock. -Read manual before installing. -Wait 5 minutes for capacitor discharge after disconnecting power supply. WARNING Risk of electric shock. -Read manual before installing. -Wait 5 minutes for capacitor discharge after disconnecting power supply. 2-d 图 1. SINE320-0R7~SINE320-7R5 规格尺寸 图 2. SINE320-9R0~SINE320-015 规格尺寸 表 2 SINE320 系列数控机床专用型变频器安装尺寸 规格 SINE320-0R7 SINE320-1R1 SINE320-1R5 SINE320-2R2 SINE320-3R0 SINE320-4R0 SINE320-5R5 SINE320-7R5 SINE320-9R0 SINE320-011 SINE320-015 W W1 H H1 140 125 220 205 H2 D D1 D2 d 152 96 118 6 181 92 142 6.5 188 142 - 7 - 175 160 260 245 215 150 352 335 3 317 SINE320 系列数控机床专用型变频器使用说明书 3. 接线 3.1 安装现场要求 室内通风良好。 环境温度-10℃~40℃，湿度小于 90%RH，无滴水、凝露。 切勿安装在木材等易燃物体上。 避免直接日晒。 无易燃、腐蚀性气体和液体。 无漂浮的金属微粒或导电性灰尘。 安装基础坚固无振动。 远离电磁干扰源及做好屏蔽。 安装在电控柜内时，电控柜应有通风措施。 3.2 连接线示意图 制动电阻 PB 三相 电源 SINE 320 FRS A E B E C E 1 X RUN X2 频率设定 电位器 2K 2W 接地 继电器2输出 COM Y2 10V Y1 VS 两个多 功能输出 模拟输入 0~10V M0 GND M1 PE GND 接地 I / V IS I / V 0/4~20mA GND 电压/电流选择输出 图 3. SINE320 系列数控机床专用型变频器接线示意图 4 SINE320 系列数控机床专用型变频器使用说明书 4. 基本运行参数 “●” ：表示代码参数在变频器运行状态时，可更改。 “〇” ：表示代码参数在变频器运行状态时，不可更改。 “◇” ：表示变频器根据代码性质自动处理。 “×” ：表示代码参数只能读，不能更改。 表 3 基本运行参数 代码 F0.02 F0.04 F0.05 F0.09 F0.16 F0.17 F0.20 F0.21 F0.24 F0.25 F0.26 F4.00 F4.04 F8.21 F8.22 F9.01 F9.02 F9.03 F9.04 F9.05 代码名称 驱动控制方式 启动停车控制选择 端子启动停车选择 通用速度给定方式 加速时间 1 减速时间 1 载波频率 随机载波方式 转矩提升 最大频率 上限频率 基准频率 终止电压 电动力矩电流限定 制动力矩电流限定 电机额定功率 电机额定电压 电机额定电流 电机额定频率 电机额定转速 F9.06 电机连接方法 F9.07 电机额定功率因数 F9.15 参数自辩识 FA.17 滑差补偿增益 参数说明 2：无 PG 矢量控制 0 1：端子 1：RUN 正转，F/R 反转 2：VS 端子，0/2~10V 0.00~600.00 0.00~600.00 1.000~16.000 2：无效 35：任意 V/F 曲线 FMAX：20.00~600.00 FUP：FDOWN~FMAX FBASE：20.00~600.00 0.00~100.00 80.00~180.00 80.00~180.00 0.40~480.00 60~660 0.1~1500.0 20.00~600.00 1~60000 0：丫 1：Δ 0.50~0.99 0：不辩识 1：电机静止自辩识 2：电机旋转自辩识 0.00~200.00 单位 S/min S/min kHz Hz Hz Hz % % % kW V A Hz rpm 出厂值 2 1 1 2 1.00 2.00 6.000 2 35 50.00 50.00 50.00 50.75 180.00 180.00 XXXX XXX XXXX XXXX XXXX 属性 〇 〇 〇 〇 ● ● ● ● ● 〇 〇 〇 〇 ● ● 〇 〇 〇 〇 〇 X 〇 0.76 % 0 〇 100.00 ● 注：1、调试之前，请首先正确设置电机的名牌参数（代码 F9.01~9.06） ，然后进行参数自辨别，以 便电机获得最佳的运行特性。 2、根据实际工况适当调整最大频率（代码 F0.25） 、上限频率（代码 F0.26） 。 5 SINE320 系列数控机床专用型变频器使用说明书 表 4 运行监视代码 代码 C 00 C 01 C 02 C 03 C 04 C 05 C 06 C 07 C 08 C 09 C 10 C 11 C 12 C 13 C 14 C 15 C 16 C 17 C 18 C 19 C 20 C 21 C 22 C 23 C 24 C 25 C 26 C 27 代码名称 参数说明 单位 出厂值 输出频率 0.0~Fup 输入频率 0.00~FUP Hz × 0.00~FUP Hz × 同步频率 保留 Hz 属性 — — × — — 估算反馈频率 0.00~FUP Hz × 估算滑差频率 0.00~FUP Hz × 0~32000 0.0~3000.0 0.00~100.00 0.0~660.0 0~1200 0.00~100.00 0.00~150.00 0.00~150.00 1~7 0.0~6000.0 — -3000.0~3000.0 0.000~10.000 0.000~10.000 SEC A % V V % ℃ ℃ × × × × × × × × × × — × × × × × 程序运行时间 输出电流实际值 输出电压标幺值 输出电压实际值 直流母线电压 过载计数 IGBT 模块温度 散热器温度 程序运行段数 程序运行时间 保留 输出电功率 PID 输入 PID 运算反馈 * 力矩电流输入 Iq 力矩电流反馈 Iq S/min — kW V V — 表 5 故障监视代码 代码 E 00 代码名称 故障类型 参数说明 00： 无故障/误动作 SC： 驱动短路故障 HOC：瞬时过流 HOU：瞬时过压 SOC：稳态过流 SOU：稳态过压 SLU：稳态欠压 ILP：输入缺相故障 OL： 过载 6 单位 出厂值 属性 SINE320 系列数控机床专用型变频器使用说明书 E 00 故障类型 E 01 E 02 E 03 故障时输出频率 故障时输出电流 故障时母线电压 E 04 故障时运行方向 E 05 故障时运行状态 E 06 故障时失速状态 E E E E E 07 08 09 10 11 故障时工作时间 前一次故障 故障时输出频率 故障时输出电流 故障时母线电压 E 12 故障时运行方向 E 13 故障时运行状态 E 14 故障时失速状态 E E E E E 15 16 17 18 19 故障时工作时间 前二次故障 故障时输出频率 故障时输出电流 故障时母线电压 E 20 故障时运行方向 MOH：模块过热故障 ZOH：整流桥过热故障 SOH：散热器过热故障 OLP：输出缺相故障 EXT：外部故障 PUP：PID 上限 PDN：PID 下限 EED：变频器存储器故障 EEU：键盘存储器故障 STP：自测试取消 SFE：自测试自由停车 SRE：定子电阻异常 SIE：空载电流异常 XX.XX XXX.X XXXX FOR：正转 REV：反转 ACC：加速 CON：恒速 DEC：减速 0：正常 UL：过压失速 CL：过流失速 0 ◇ 0.00 0.0 0.0 ◇ ◇ ◇ 0 ◇ 0 ◇ 0 ◇ 0 0 0.00 0.0 0.0 ◇ ◇ ◇ ◇ ◇ 0 ◇ 0 ◇ 0 ◇ H 0 ◇ Hz A V 0.00 0.0 0.0 ◇ ◇ ◇ 0 ◇ Hz A V H 故障类别 XX.XX XXX.X XXXX FOR：正转 REV：反转 ACC：加速 CON：恒速 DEC：减速 0：正常 UL：过压失速 CL：过流失速 故障类别 XX.XX/XX.X XXX.X XXXX FOR：正转 REV：反转 7 Hz A V SINE320 系列数控机床专用型变频器使用说明书 E 21 故障时运行状态 E 22 故障时失速状态 E E E E E 23 24 25 26 27 故障时工作时间 前三次故障 故障时输出频率 故障时输出电流 故障时母线电压 E 28 故障时运行方向 E 29 故障时运行状态 E 30 故障时失速状态 E 31 故障时工作时间 ACC：加速 CON：恒速 DEC：减速 0：正常 UL：过压失速 CL：过流失速 故障类别 XX.XX XXX.X XXXX FOR：正转 REV：反转 ACC：加速 CON：恒速 DEC：减速 0：正常 UL：过压失速 CL：过流失速 0 ◇ 0 ◇ H 0 ◇ Hz A V 0.00 0.0 0.0 ◇ ◇ ◇ 0 ◇ 0 ◇ 0 ◇ 0 ◇ H 8 深圳市正弦电气有限公司 SHENZHEN SINE ELECTRIC CO.,LTD. 地址：深圳市南山区龙珠五路龙井第二工业区 A 栋 邮编：518055
