设备采购清单及技术参数要求.docx

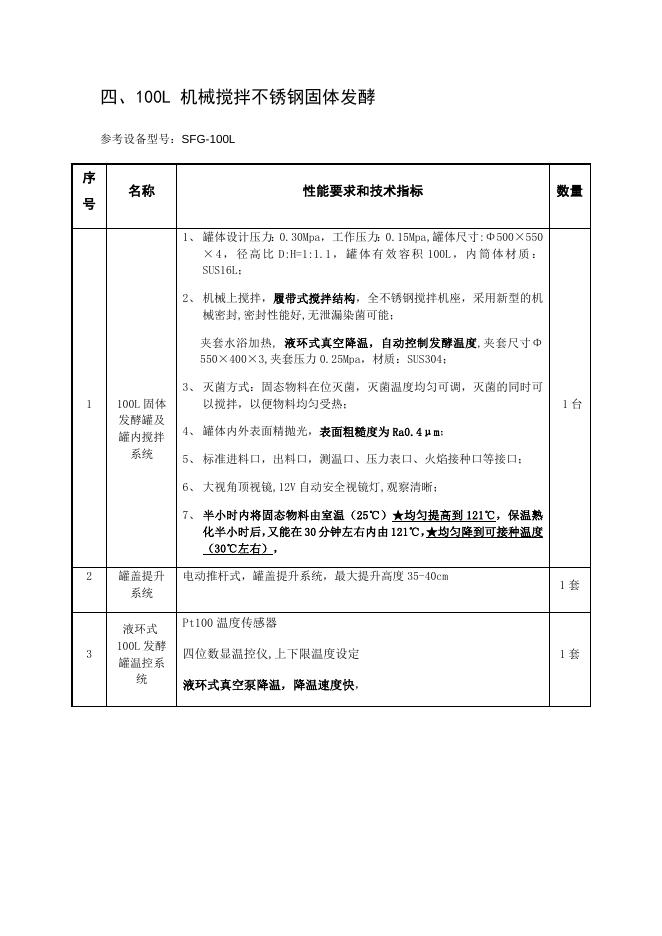

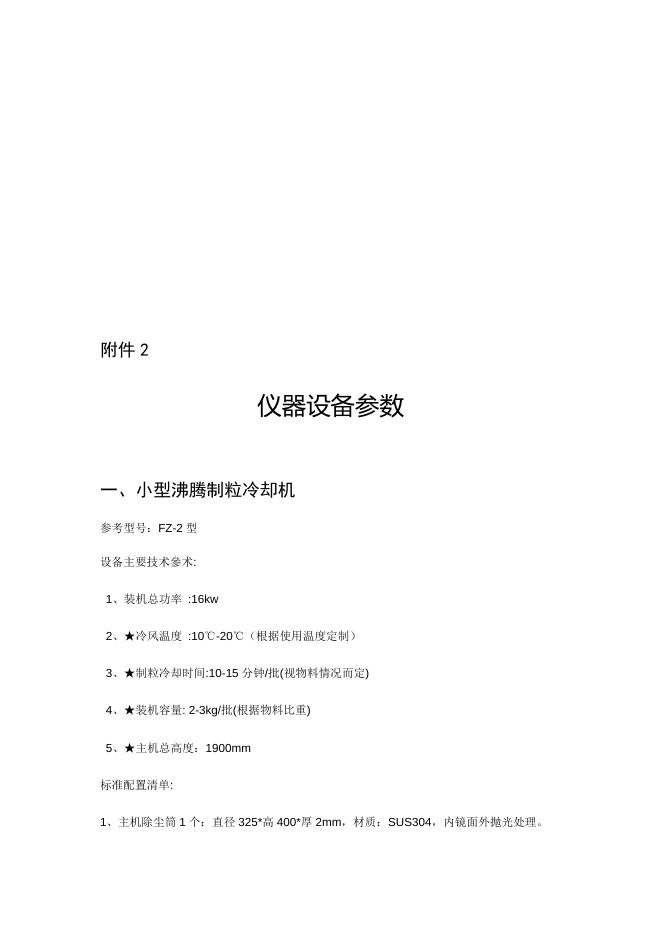

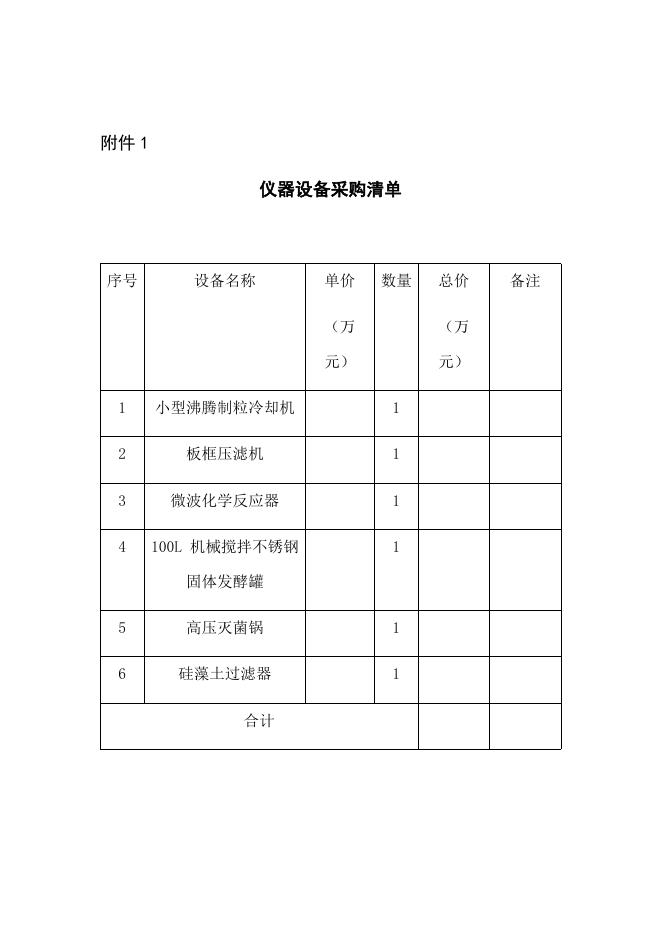

附件 1 仪器设备采购清单 序号 设备名称 单价 数量 （万 （万 元） 元） 1 小型沸腾制粒冷却机 1 2 板框压滤机 1 3 微波化学反应器 1 4 100L 机械搅拌不锈钢 1 固体发酵罐 5 高压灭菌锅 1 6 硅藻土过滤器 1 合计 总价 备注 附件 2 仪器设备参数 一、小型沸腾制粒冷却机 参考型号：FZ-2 型 设备主要技术參术: 1、装机总功率 :16kw 2、★冷风温度 :10℃-20℃（根据使用温度定制） 3、★制粒冷却时间:10-15 分钟/批(视物料情况而定) 4、★装机容量: 2-3kg/批(根据物料比重) 5、★主机总高度：1900mm 标准配置清单: 1、主机除尘筒 1 个：直径 325*高 400*厚 2mm，材质：SUS304，内镜面外抛光处理。 主机料斗 1 个：直径 200*160*高 220*厚 2mm，材质：SUS304，内镜面外抛光处理抛 光。 2、引风机 XGB-4 一套：铝合金组件、4kw 变频 3、S=1.5mm 风管 2 跟：US304、标准件 5、S=1.5mm 电热器 1 个：SUS304、标准件 6、S=1.5mm90 度弯管 3 个：SUS304、标准件 7、气缸组件 1 套：铝合金、标准件 8、网床 1 个 9、★冷却装置一套（5P、4.0KW） 10、控制器 1 套 11、★整机外形尺寸：长 850——900mm，宽 850——900mm，高不能高于 1,9 米 二、板框压滤机 参考设备型号：DZCR-100 主要技术参数： 1、 材质：不锈钢 2、 层数：10 3、 过滤面积㎡：0.08 4、 滤材尺寸 mm：φ100 5、 过滤精度 μm：0.22~100 6、 设计压力 mpa:0.3 7、 理论流量 l/h：0.8 8、 抽料泵电动机功率：0.37KW 9、 外形尺寸 mm：600*300*600 三、微波化学反应器 参考设备型号：MCR-3 技术参数：1.整机输入功率：≤1350W； 2.微波频率：2450MHz±15Hz； 3.微波输出方式：连续波（连续输出）； 4.微波输出功率: ≤900W(连续自动可调)； 5.反应瓶容量：100-500ml 6.搅拌转速范围：0-2800r/min 7.传感器：PT100； 8.温度控制精度：≤1℃； 9.测量值精度：0.2 级 10.温度设定范围：0.0~250.0℃； 11.工作环境：电源电压：220V±10%，50HZ±2HZ； 12.环境温度：0~50℃ ； 相对湿度：＜85%RH； 产品特点 1.微波连续输出方式：研究表面，脉冲微波在“开”和“关”的瞬间会产生高阈值电磁脉 冲，出现温度大幅震荡现象，也极易破坏有机分子形态，从而影响实验结果的一致性。微 波连续输出方式确保在实验进行过程中时刻存在微波。克服了脉冲微波给实验带来的不利 影响。 2.微型计算机自适应 PID 调节技术：有效克服超调现象的发生。PID 参数可以自适应整 定，灵活适应不同的操作环境，当环境温度，反应物质容积，极性，热熔发生改变， MCR-3 型微波化学反应器可以适应由此带来的影响，自动修改 PID 参数，使机器适应于 新的环境，保持控温精度不降低。 3.采用镀四氟铂电阻温度传感器：镀四氟温度直接插入发热体系内部，采集反应体系内部 温度，可靠的屏蔽装置有效消除任何电磁波的干扰和自热效应，使采集数据更为可靠。四 氟乙烯温度传感器有效抵御酸、碱，有机溶液的腐蚀。 4.采用多段工作模式：您可以设置 5 工作时段工作。一般工作结束后，化学反应器自动转 向下一段连续工作。每个时段下都可独立设置最高功率，温度，时间，MCR-3 型微波反应 器将在每段运行中确保达到精确状态。 5.显示实时曲线功能：让您可以更直观的查看温度变化的情况。只需要按下翻页键，就可 以看到温度曲线。 6.存储参数功能：您的输入参数将保持在闪存中，方便您下次开机操作，不用再重复输 入。本机采用 Flash 存储器可以在关机或者停电时永久保存数据。 7.采用大面积触摸面板：按键分布符合操作习惯，分部间隔合理，操作手感更为舒适。并 有声音提示功能。 8.采用大屏幕液晶显示：有效像素 320×240，屏幕尺寸高达 123mm×94mm。同步显 示，五个时段所设置工作条件，以及微波工作状态，微波功率，实时温度，工作时间。使 视野更广阔，观看更为舒适。 9.温度误差修正功能，若显示温度与实际温度出现误差，可通过微型计算机自动进行运算 并修改。 10.具有安全的连锁开关：在任何情况下打开炉门都会停止微波辐射，保障使用者的安全。 11. 内置直流无刷磁力搅拌器，搅拌速度无级可调使搅拌更可靠。同时配备保护性气体加 入口。 12. 开放式反应体系：用户可根据反应条件任意加装标准口的反应容器（容积 100500ml）及冷凝回流，滴加，补液和水分等装置。 13. 排风排烟功能。 四、100L 机械搅拌不锈钢固体发酵 参考设备型号：SFG-100L 序 号 名称 性能要求和技术指标 数量 1、 罐体设计压力：0.30Mpa，工作压力：0.15Mpa,罐体尺寸:Φ500×550 × 4 ， 径 高 比 D:H=1:1.1 ， 罐 体 有 效 容 积 100L ， 内 筒 体 材 质 ： SUS16L； 2、 机械上搅拌，履带式搅拌结构，全不锈钢搅拌机座，采用新型的机 械密封,密封性能好,无泄漏染菌可能； 夹套水浴加热, 液环式真空降温，自动控制发酵温度,夹套尺寸Φ 550×400×3,夹套压力 0.25Mpa，材质：SUS304； 1 100L 固体 发酵罐及 罐内搅拌 系统 3、 灭菌方式：固态物料在位灭菌，灭菌温度均匀可调，灭菌的同时可 以搅拌，以便物料均匀受热； 1台 4、 罐体内外表面精抛光，表面粗糙度为 Ra0.4μm； 5、 标准进料口，出料口，测温口、压力表口、火焰接种口等接口； 6、 大视角顶视镜,12V 自动安全视镜灯,观察清晰； 7、 半小时内将固态物料由室温（25℃）★均匀提高到 121℃，保温熟 化半小时后，又能在 30 分钟左右内由 121℃，★均匀降到可接种温度 （30℃左右）， 2 3 罐盖提升 系统 液环式 100L 发酵 罐温控系 统 电动推杆式，罐盖提升系统，最大提升高度 35-40cm 1套 Pt100 温度传感器 四位数显温控仪,上下限温度设定 液环式真空泵降温，降温速度快， 1套 1、 空气预过滤器,过滤精度 0.3μm，过滤率 99.99%，不锈钢外壳； 2、 空气精过滤器，采用英国进口多明尼克滤芯，过滤精度 0.01μm 过滤率 100%，不锈钢过滤器壳， 无菌 3、 蒸汽过滤器，过滤精度 1μm，不锈钢外壳，膜过滤 4 全套 空气系统 4、 液体过滤器：过滤量：0.15m³/min，精度： 0.22μm；不锈钢抛光 外壳，膜过滤； 5、 空气减压阀及油水分离器； 压力 1、 Φ60 轴向、径向压力表，就地显示,手动控制罐压 0-0.4Mpa 5 1套 检测系统 6 补湿（无 菌水）补 料系统 2、 玻璃转子流量计,安装位置进气端。 执行机构：保定兰格蠕动泵自动流加营养成份。蠕动泵(一路)流加无菌 水。一路流加营养成分（也可作为接种时流加） 2 雾化补水系统：补水不锈钢管路，进水经过滤器净化处理；全雾化补 水，手动控制。 SEW 公司斜齿轮减速电机，德国西门子品牌变频器。 7 电机及传 动设备 100L 8 9 全自动 PLC 下位机控 制系统 控制柜、 电气元件 及电线 电机功率 变频器功率 1.5KW 1.5KW 转速 5-20rpm 选用德国西门子 PLC 计算机系统,10″MCGS 液晶触摸显示屏,，由一个工 作站对罐的温度、转速、等多参数进行检测、记录、控制设定；MCGS 昆 仑通态组态软件，仿真动态显示，实时和历史数据处理系统稳定可靠， 人机界面友好，操作人员直接用手点击屏幕执行操作或输入设定。 1 1 1、高级豪华斜视角控制柜 2、表面喷塑，防静电处理，无干扰； 1套 3、 采用优质电器元件 10 阀门、管 道、管配 件及平台 1、选用优质不锈钢阀门及发酵专用阀门及抗生素阀 2、抛光不锈钢管道及优质配件 3、不锈钢操作平台 4、空滤机出口三通，蒸汽发生器出口三通 售后服务内容： 1、免费对设备操作人员及维修人员进行培训； 全套 2、维修响应时间为 2 小时内；48 小时内到达现场 3、壹年质保期服务； 4、质保期内凡属制造质量问题，免费提供备件和维修服务（操作失误除外）； 5、长期厂价供应易损、易耗件； 6、长期提供技术支持； 主要元器件品牌说明： 序号 名称 规格型号 数量 生产厂家 1 斜齿轮减速电机 1.5KW 1台 德国 SEW 2 变频器 1.5KW 1台 德国西门子 3 预过滤器 GS-B1-B2 1套 上海 4 精过滤器 0.01μm 1套 上海 5 温度传感器 PT100 全套 中外合资 6 循环水泵 UPA15-90 1台 丹麦格兰富水泵 7 电磁阀 全套 三力信 五、高压灭菌锅 参考型号：YM75L 型号 工作 电源 功率 容积 （K （L W） ） AC2 YM75L 20/50 3 75 HZ 工作压 补 力 水 （MP 压 A） 力 随温 ≥ 度 0.2 工作温 度 （℃） 保温 时间 ＜ 135 1~99. 度 99 分 钟 器内温 外形尺 包装尺寸 差 寸 （木） （℃） （CM） （CM） ＜1 70×51 ×93 77×65×107 性能特点： 不锈钢材质，密封圈径向自胀式；*拨杆弹盖结构，有耐高温防烫保护；*上置触摸液晶显 示屏；微电脑自定义设定程序；大屏幕直观显示灭菌过程，显示设备运行状态；压力安全 联锁装置；*缺水自动补水功能，缺水、灭菌结束蜂鸣提示且声光报警；自带废气处理系 统，蒸汽内循环；冷空气自动排出功能；灭菌结束有自动排汽或手动排汽供选择;*实时打 印功能并有 USB 端口，可以将灭菌记录拷贝 U 盘保存;*有查看本机使用次数记录功能；* 有 TT/PT 温度、压力测试验证接口；灭菌器压力容器设计压力 0.25Mpa，设计温度 138℃；*生产企业具有简单压力容器生产资质，设备不需要报备办证就可以使用 六、硅藻土过滤器 参考型号：WK220 参数： 1、一体式合独立式，圆盘，单方向硅藻土，水流正向过滤，过滤面积：1 平方，滤块 15 片，口径 25mm，理论流量 1-3 吨/h，工作压力《0.2 2、材质：304 不锈钢 3、配高压泵（YL3-20），过滤精度高
