华芯SG6105电脑开关电源控制器说明书

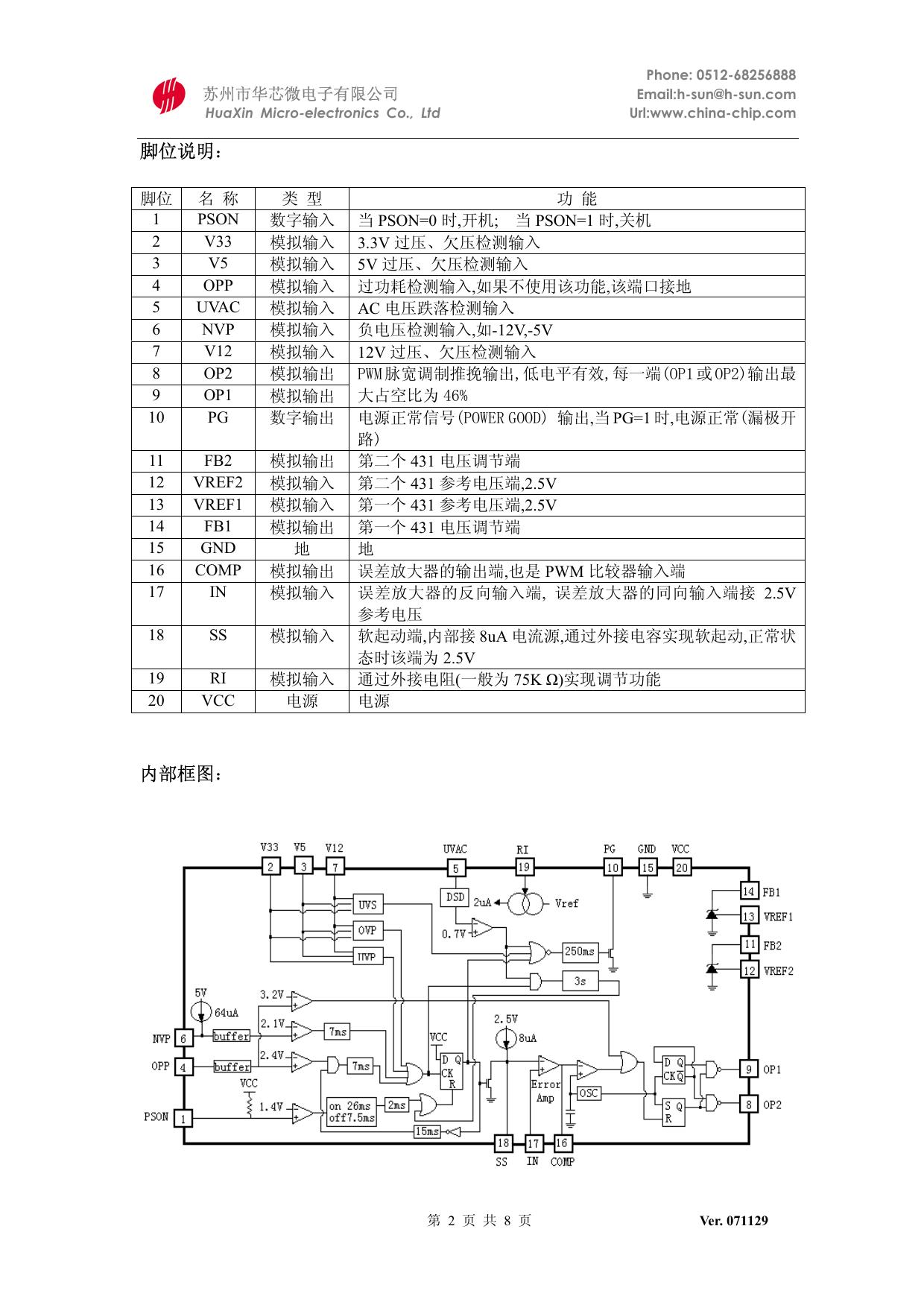

Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd HS8108 电脑开关电源控制器 概述： HS8108 是 PWM 开关电源控制器,主要用于台式 PC(个人电脑)的开关电源部分。HS8108 能 够提供开关电源所有的控制和保护功能: PWM 脉宽调制及推挽输出,具有过压﹑欠压﹑过流﹑ 过功耗﹑远程控制﹑AC 掉电保护等功能,两个内嵌的精密 431 调节器用作稳定 5V 辅助电源和 3.3V 输出电压,内嵌的精密振荡器可以保证各种延时的精确性。只需少量外接器件就可以轻松 实现 ATX 电源的所有功能,兼容 SG6105,应用范围:ATX NLX SFX(micro-ATX) 。 特性： 高度集成(494+2 个 431+PWM) 过功耗和短路保护 所需外接器件极少 AC 输入欠压保护 PSON 控制开关信号 即时关闭保护模式 电源正常信号(PG) 输入干扰期间反死锁 PSON 和 PG 信号延时 软起动 3.3V/5V/12V 过压保护 最大 93%占空比 3.3V/±5V±12V 欠压保护 掉电警告信号 推挽 PWM 输出 精确的片内振荡器和误差放大 管脚图：(DIP20) 第 1 页 共 8 页 Ver. 071129 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 脚位说明： 脚位 1 2 3 4 5 6 7 8 9 10 名 称 PSON V33 V5 OPP UVAC NVP V12 OP2 OP1 PG 类 型 数字输入 模拟输入 模拟输入 模拟输入 模拟输入 模拟输入 模拟输入 模拟输出 模拟输出 数字输出 11 12 13 14 15 16 17 FB2 VREF2 VREF1 FB1 GND COMP IN 模拟输出 模拟输入 模拟输入 模拟输出 地 模拟输出 模拟输入 18 SS 模拟输入 19 20 RI VCC 模拟输入 电源 功 能 当 PSON=0 时,开机; 当 PSON=1 时,关机 3.3V 过压、欠压检测输入 5V 过压、欠压检测输入 过功耗检测输入,如果不使用该功能,该端口接地 AC 电压跌落检测输入 负电压检测输入,如-12V,-5V 12V 过压、欠压检测输入 PWM 脉宽调制推挽输出,低电平有效,每一端(OP1 或 OP2)输出最 大占空比为 46% 电源正常信号(POWER GOOD) 输出,当 PG=1 时,电源正常(漏极开 路) 第二个 431 电压调节端 第二个 431 参考电压端,2.5V 第一个 431 参考电压端,2.5V 第一个 431 电压调节端 地 误差放大器的输出端,也是 PWM 比较器输入端 误差放大器的反向输入端, 误差放大器的同向输入端接 2.5V 参考电压 软起动端,内部接 8uA 电流源,通过外接电容实现软起动,正常状 态时该端为 2.5V 通过外接电阻(一般为 75K Ω)实现调节功能 电源 内部框图： 第 2 页 共 8 页 Ver. 071129 Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd 极限值： 符 号 VCC VFB IOUT PD,25℃ PD,90℃ TSTG TA,MAX 参 数 管脚 20 的直流输入电压 管脚 FB1,FB2 的调节输出端 管脚 FB1,FB2,PG 的输出电流 功耗(TA=25℃) 功耗(TA=90℃) 储存温度 环境温度 极限值 11 16 30 1.5 0.5 -55～+150 -30～+125 单 位 V V mA W W ℃ ℃ 参 数 管脚 20 的直流输入电压 管脚 FB1,FB2 的调节输出端 工作的环境温度 推荐值 4.5～6.5 4～16 -25～+85 单 位 V V ℃ 推荐值： 符 号 VCC VFB TOPER 电特性：(VCC=5V,TA=25℃) 符 号 ICC Vovp1 Vovp2 Vovp3 Vuvp1 Vuvp2 Vuvp3 Vuvs1 参 数 条 件 消耗电流 PG 高电平 3.3V 过压保护 --5V 过压保护 --12V 过压保护 --3.3V 欠压保护 --5V 欠压保护 --12V 欠压保护 --3.3V 欠压检测(PG 跳变 --为低电平时) Vuvs2 5V 欠压检测(PG 跳变为 --低电平时) Vuvs3 12V 欠压检测(PG 跳变 --为低电平时) Vopps*1 过功耗保护 Vuvac=1.5V Vnvp 负电压保护:电平 --Invp 负电压保护:电流源 RI=75KΩ tovp 过压保护延时 RI=75KΩ tuvp 欠压保护延时 RI=75KΩ tuvs 欠压检测(PG 跳变为低 RI=75KΩ 电平时)延时 topp 过功耗保护延时 RI=75KΩ tnvp 负电压保护延时 RI=75KΩ NOTE *1:VOPPS=(2/3)Vopp+(1/3)Vuvac 最 小 --3.9 5.8 13.9 2.0 3.0 6.0 2.5 标 准 5 4.1 6.1 14.5 2.6 3.6 7.2 2.8 最 大 10 4.3 6.5 14.9 2.8 3.9 8.0 3.0 单 位 mA V V V V V V V 4.0 4.3 4.5 V 9.4 10.1 10.4 V 2.02 2.0 57 0.37 0.8 0.37 2.4 2.1 64 0.7 2.4 1.2 2.66 2.2 72 1.35 3.75 1.88 V V uA ms ms ms 3.3 3.3 7 7 11.3 10.2 ms ms 第 3 页 共 8 页 Ver. 071129 Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd 自动调节: (VREF1 FB1 VREF2 FB2) 符 号 参 数 VREF 参考电压 VDEV,I VDEV,T REGLI-FB IOUT-FB VREF 随电流变化 VREF 随温度变化 线性度 吸电流 条 件 IFB=0.5Ma,TA=25 ℃ IFB=0.5mA～10mA TA=-25～+85℃ 4V2V 最小 标准 最大 单位 2.475 2.5 2.525 V ------10 --10 1 --- 20 30 ----- mV mV mv/v mA 误差放大: 符 号 V2.5 IB Avol BW PSRR 参 数 参考电压 输入偏致电流 开环电压增益 单位增益带宽 电源抑制比 条 件 ----------- 最小 2.45 --50 0.3 50 标准 2.5 --60 1 --- 最大 2.55 0.1 ------- 单位 V uA db MHz db 参 数 PSON 输入阈值 PSON 端能提供的电流 PSON 开机延时 PSON 关机延时 PG低到电源关的延时 条 件 ----RI=75KΩ RI=75KΩ RI=75KΩ 最小 1 --17 5 1.5 标准 1.4 --26 7.5 2 最大 2.0 0.5 45 28.8 6.3 单位 V mA ms ms ms 参 数 PG 延时 UVAC 电压检测(PG 有 跳变时) PG 输出上升延时 PG 下降延时 PG 输出饱和电平 PG 集电极漏电流 条 件 RI=75KΩ --- 最小 200 0.65 标准 300 0.7 最大 400 0.75 单位 ms V CL=100pF CL=100pF Ipg=5mA Vpg=5V --------- 1 300 ----- ----0.5 1 us ns V uA 参 数 条 件 最小 标准 最大 单位 输出低电平电压 输出高电平电压 输出高电平时阻抗 Io=5mA V12=12V --- --4 1.5 ------- 0.5 --3.3 V V KΩ PWM 频率 RI=75KΩ 60 65 70 KHz 充电电流 RI=75KΩ 6 8 9.3 uA 85 --- 93 % 控制 开/关: 符 号 Vpson Ipson tpson(ON) tpson(OFF) tpsoff 电源正常(PG): 符号 tpg Vuvac tr tf VOL2 ION2 PWM 特性: 符 号 PWM 输出 Vol Voh Ro 振荡频率 Fosc 软起动 Iss 比较器 DC 占空比 第 4 页 共 8 页 Ver. 071129 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 时序简图: 第 5 页 共 8 页 Ver. 071129 Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd 应用图 1： -12V . GND 12V . GND 5V . GND GND . 3.3V GND 3.3V GND UVAC V33 V5 V12 5VSB VCC GND 47~100ohm GND VREF2 GND FB2 HS8108 5VSB VREF1 PG PSON OP1 GND Pok Pson -12V NVP RI -5V 5V GND FB1 GND . 1Kohm GND 12V IN COMP OP2 GND OPP SS . GND . VDD GND GND GND 第 6 页 共 8 页 Ver. 071129 Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd TR2 应用图 2： HHV 1 -12V BD -5V D44 2 VZ4 C54 R82 7905 L16 D43 1 R88 R81 Vin 3 Vout R111 GND R99 VZ3 C53 C61 R89 TB + C56 C71 3 C47 GND L15 C77 4 L11 2 T5 C46 R? 1K C44 C40 3 2 1 + L12 F2 CN2 C66 GND GND L19 GND Q18 5V GND + C70 R98 + R107 C65 C59 C55 C75 GND Q17 GND + C50 GND L17 GND 12V R75 D35 R80 D40 Q16 + R110 T6 C72 C64 R78 R95 GND R62 R102 D30 R65 OPP L18 L20 3.3V L14 + R116 C67 D45 + C73 + C49 C76 C39 R61 Q16 + GND C68 D46 GND R74 D34 R79 Q15 D39 GND GND C69 R77 D29 D28 OP2 GND UVAC Q13 Q12 OP1 D48 R104 GND R103 R101 R115 Q20 D47 GND R113 GND R109 + D26 C42 D27 R112 D33 3.3VSENOE GND R73 GND HHV 5V 12V R106 + C74 FB2 + T7 D31 C79 R94 5VSB + R105 GND GND GND GND VREF2 FB2 L13 12 11 FB2 13 VREF2 OP1 14 FB1 GND VREF1 OP2 15 16 18 19 17 IN COMP GND U1 9 PG 10 NVP 0PP V12 7 6 4 V5 PSON V33 3 2 1 D3 R64 UVAC HS8108 GND VDD 5 GND VCC Q14 R69 SS R84 20 C51 C60 + FB1VREF1 D41 D22 C57 RI + 8 D37 R68 C63 GND C33 C62 GND R90 GND PG R54 R92 R100 + 12V OP2 OP1 R98 R70 PSON 3.3V 5V OPP GND C78 -12V -5V D42 U5 R44 Q9 D23 OPTOISO1 R76 R83 C56 C45 FB1 R87 VREF1 R86 + GND 第 7 页 共 8 页 VREF2 VR3 R97 R93 C52 R85 C48 R71 R67 R91 D38 R66 GND Ver. 071129 Phone: 0512-68256888 Email:h-sun@h-sun.com Url:www.china-chip.com 苏州市华芯微电子有限公司 HuaXin Micro-electronics Co., Ltd 封装尺寸: DIP20 符号 A A1 A2 b b1 D E E1 e L eB θ° 毫米 最小 0.381 3.175 24.892 6.223 2.921 8.509 0° 英寸 最小 标准 最大 5.334 3.302 1.524 0.457 26.162 7.620 6.350 2.540 3.302 9.017 7° 3.429 0.125 26.924 0.018 0.980 6.477 0.245 3.810 9.525 15° 0.115 0.335 0° 第 8 页 共 8 页 标准 最大 0.210 0.130 0.060 0.135 1.030 0.300 0.250 0.100 0.130 0.355 7° 1.060 0.255 0.150 0.357 15° Ver. 071129
